1 Sensores Ópticos

2 Tipos de sensores Fotoceldas: Son dispositivos cuya resistencia o voltaje de salida varía en respuesta a la cantidad de luz incidente sobre su superficie. También existen celdas fotoconductivas o fotorresistencias que se basan en la variación de la resistencia eléctrica de un semiconductor al incidir en él una radiación óptica.

3 Estructura interna típica.

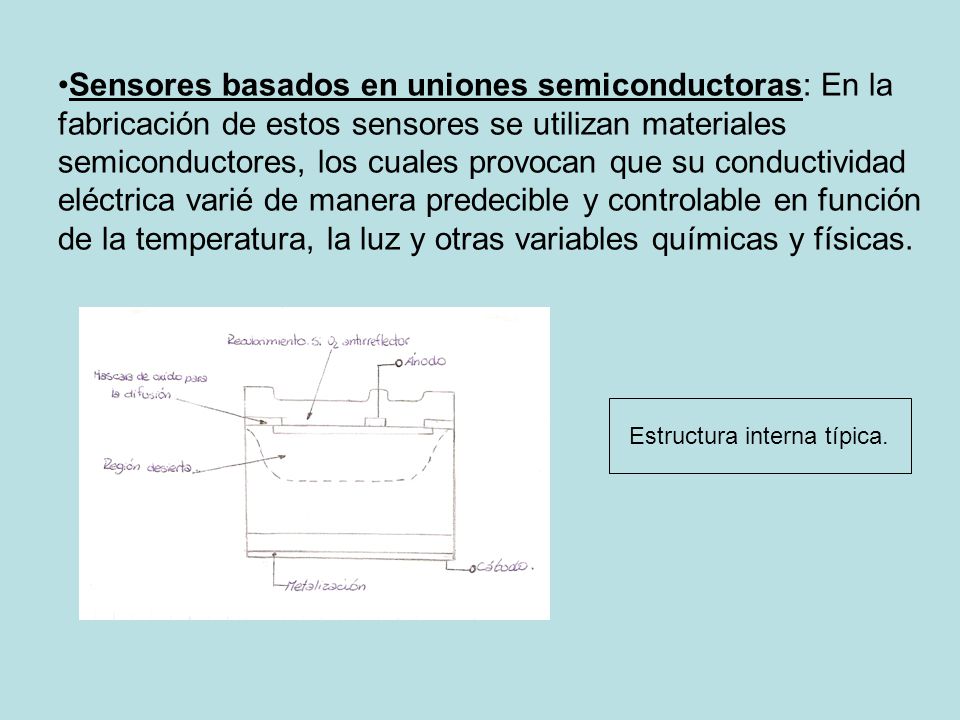

Sensores basados en uniones semiconductoras: En la fabricación de estos sensores se utilizan materiales semiconductores, los cuales provocan que su conductividad eléctrica varié de manera predecible y controlable en función de la temperatura, la luz y otras variables químicas y físicas. Estructura interna típica.

4 Sensores láser: La luz láser es un tipo particular de radiación óptica altamente direccional, monocromática y coherente. Existen sensores de triangulación, que trabajan proyectando un haz de luz sobre el objeto de interés y midiendo la distancia que el haz a reflejado. A medida que el punto de luz incidente sobre el objeto, se acerca o aleja del punto de referencia. Principio de funcionamiento de un sensor de triangulación.

5 Sensores basados en fibras ópticas: Una fibra óptica es un conductor óptico muy delgado a través del cual se propaga la luz. Pueden detectar múltiples variables y son inmunes a las interferencias electromagnéticas. Dependiendo del papel de la fibra, hay dos tipos de sensores: extrínsecos e intrínsecos. Diagrama de bloques de un detector de fuga de Líquidos. Estructura básica de un interferómetro de fibra óptica utilizado como Sensor de presión.

6 Estructura interna de un
Sensores de imagen: Son dispositivos que capturan imágenes del mundo real, las exploran secuencialmente y producen como una réplica eléctrica de las mismas. El procedimiento de imágenes se realiza en tres pasos: 1) Exposición, 2) Transferencia de carga y 3)Conversión de carga o voltaje. Estructura interna de un dispositivo CCD.

7 Sensores de visión: Estos sistemas son herramientas de control de calidad completas e integrales, desarrollados alrededor de cámaras con sensores de imágenes, que realizan tareas de inspección visual y ayudan a resolver problemas de manufactura y controlan automáticamente todo el proceso de fabricación de un producto. Dependiendo del tipo de cámaras utilizadas, pueden ser básicamente de tres tipos: *Sistemas cromáticos, *Sistemas cromáticos o de visión en color y *Sistemas de visión de máquina infrarroja.

8 Superficie tipo espejo
Anexo Características reflectivas de superficies especulares y difusas. Superficie tipo espejo Superficie difusa
