ABS agitador sumergible RW

Presentación del tema: "ABS agitador sumergible RW"— Transcripción de la presentación:

1 ABS agitador sumergible RW

2 Aplicaciones Los agitadores sumergibles de la serie RW están diseñados para una gran variedad de aplicaciones. Por ejemplo, pueden utilizarse para agitación y mezcla en plantas de tratamiento de aguas residuales, así como en procesos químicos e indus-triales. Pueden instalarse en depósitos de cualquier forma y tamaño. Principales aplicaciones: Homogeneización Suspensión de sólidos Transferencia de calor The submersible mixers can be installed in all tank shapes and sizes. Depending on the requested intensity of mixing and flow formation, one or more mixers may be installed in a single tank.

3 Aplicaciones RW 200 Limpieza de pozos de bombeo
Suspensión de lodos activos Prevención en la formación de sedimentos y costras flotantes en pozos de bombas Agitación y mezcla en depuradoras de aguas residuales y plantas industriales The RW 200 mixers are mainly used for mixing applications in pump sumps. The function of the mixer is to thoroughly mix up the contents of the sump before the pumps themselves start up, so that after completion of the pumping only a small amount of deposit remains. Silting up of the pump sump is therefore effectively avoided. In addition this mixer can prevent the formation of floating crusts in pump sumps. In general the operation of the mixer in the pump sump is controlled as follows: The mixer is operated by a level control unit which switches it on shortly before the pumps themselves are switched on. In general a timer allows 30 to 45 seconds mixing before starting of the pumps. An additional level control unit switches off the mixer while propeller coverage of 30 to cm remains.

4 Ventajas Gran variedad de aplicaciones Económico Instalación sencilla
idóneo para depósitos de cualquier forma motor optimizado para aplicaciones de agitación existen dos versiones de material standard, dependiendo de la aplicación Económico hélice auto-limpiable y de bajo consumo hélice optimizada para una agitación efectiva y un funcionamiento sin vibraciones de gran empuje Instalación sencilla el sistema de tubo guía permite bajar y sacar el equipo sin vaciar el pozo sin necesidad de cadenas Mantenimiento reducido y larga vida útil no es necesario realizar cambios de aceite junta mecánica protegida

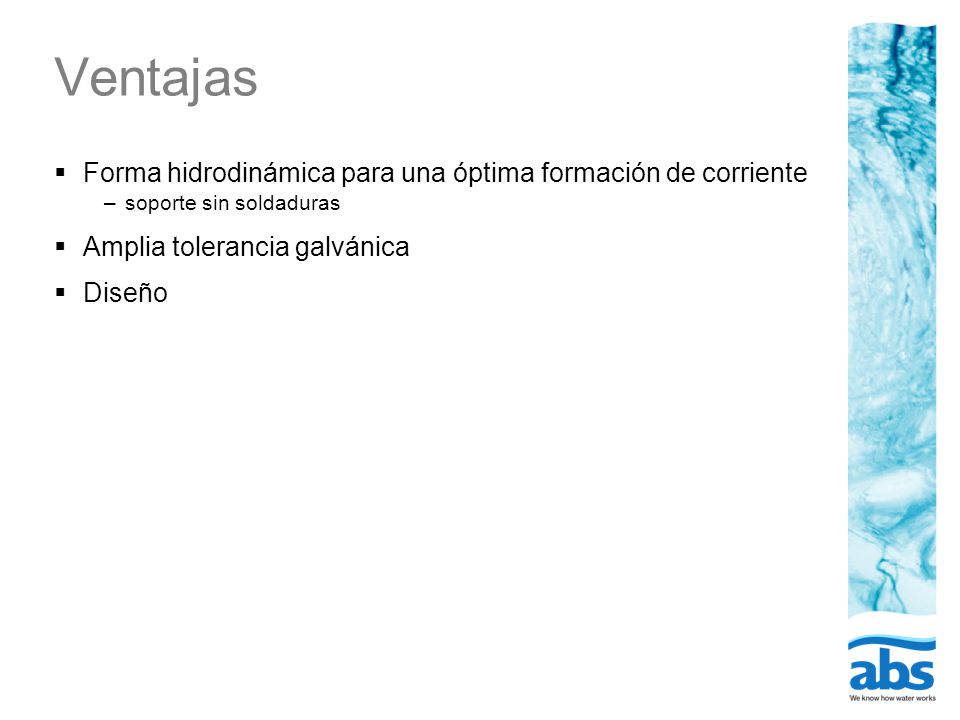

5 Ventajas Forma hidrodinámica para una óptima formación de corriente
soporte sin soldaduras Amplia tolerancia galvánica Diseño

6 Por dentro Motor trifásico de alto rendimiento, encapsulado y estanco al agua a presión. Tipo de Protección IP 68, aislamiento del estator Clase F = 155 °C Hélice autolimpiable, 2 ó 3 álabes Anillo deflector de sólidos de diseño hidrodinámico Electrodo DI para vigilancia de la junta y aviso de inspección

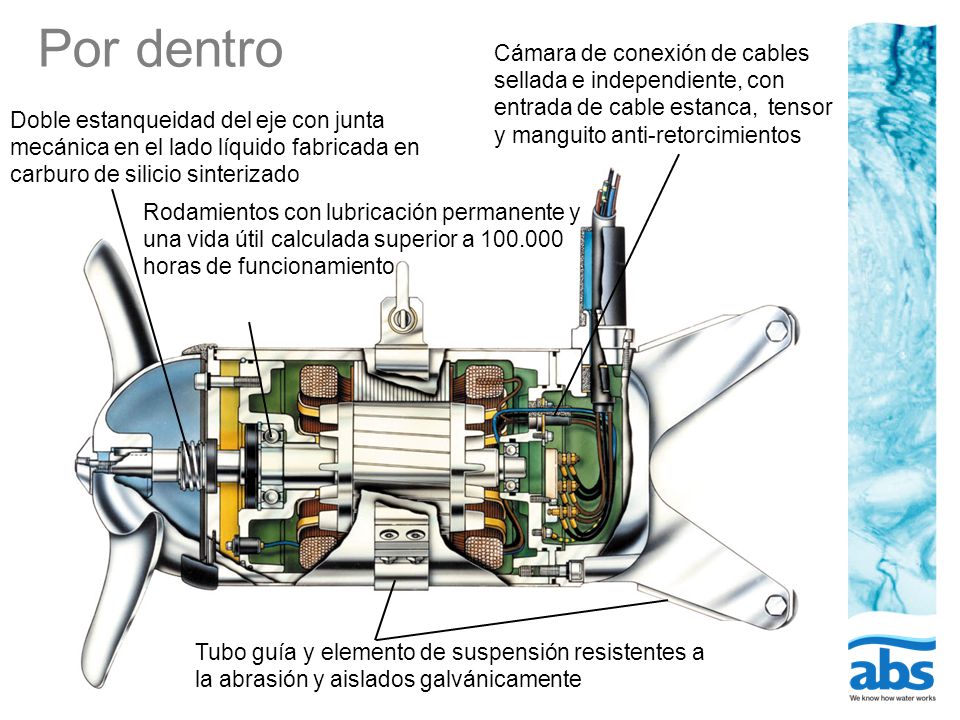

7 Por dentro Cámara de conexión de cables sellada e independiente, con entrada de cable estanca, tensor y manguito anti-retorcimientos Doble estanqueidad del eje con junta mecánica en el lado líquido fabricada en carburo de silicio sinterizado Rodamientos con lubricación permanente y una vida útil calculada superior a horas de funcionamiento Tubo guía y elemento de suspensión resistentes a la abrasión y aislados galvánicamente

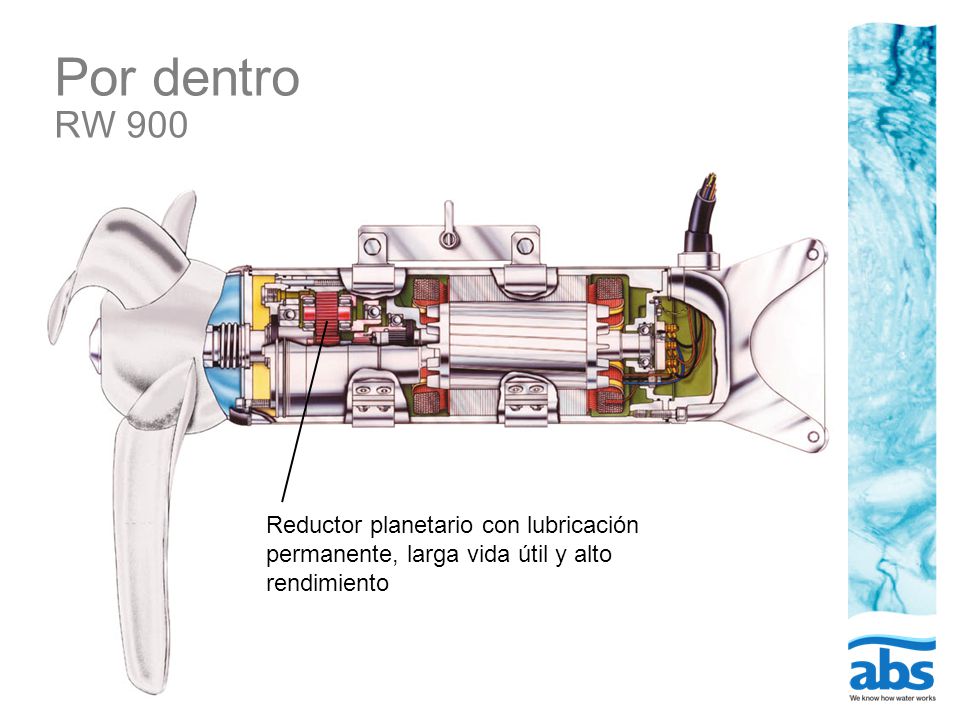

8 Por dentro RW 900 Reductor planetario con lubricación permanente, larga vida útil y alto rendimiento

9 Por dentro Sistema TCS (vigilancia de la temperatura)
Las sondas térmicas presentes en cada fase del bobinado del motor emiten una señal o detienen el agitador automáticamente antes de que se alcance la temperatura máxima permitida. Posibles causas: sobrecalentamiento, líquido agitado demasiado caliente u otros problemas.

10 Por dentro Sistema DI (vigilancia de la junta)
Los sensores electrónicos DI advierten de la entrada de agua en la cámara de aceite a través de la junta del eje. Estos detectores de humedad indican además el momento preciso para realizar una inspección y, de este modo, evitar fallos en el equipo. Seal Monitoring Sensor probes operate in conjunction with the electronic seal monitoring system to detect the ingress of moisture into the pressure tight encapsulated motor and connection chamber as well as into the oil chamber via the shaft seal. Independent of operating status, the ABS DI system warns of moisture ingress and correctly indicates the need for attention.

11 Por dentro Juntas mecánicas de carburo de silicio
Fiabilidad probada durante más de 20 años en todas las bombas y agitadores sumergibles de ABS: gran dureza: 2500 HV frente a 1500 HV del carburo de tungsteno sin juntas soldadas, encoladas o unidas en caliente gran resistencia a la abrasión y a cambios bruscos de temperatura diseño de fuelle que protege la zona del eje excelente termo-transferencia resistencia química: ph 2 a 10 diseño bi-direccional

12 Instalación Ejemplo para RW 300, 400 y 650
1 Asa de elevación 2 Soporte amortiguador de vibraciones 3 Soporte guía abierto 1 3 ABS submersible mixers are normally installed using a universal guide system, which allows the flexibility of using the unit in the tank at different water depths and thereby avoiding dead zones. When using the ABS guide rail system the mixers can be easily raised or lowered for repair or maintenance even when the tank is full. An installation kit consists, for example, of: Lifting frame with winch, can be dismantled, free­standing with adjustable boom lenght Mounting socket for freestanding hoist suitable for wall or floor fastening Rectangular guide tube with floor fixing components and support brackets for wall mounting Stainless steel rope for raising and lowering the mixer Rope block for holding the stainless steel rope where the lifting frame is used in different locations Support rope for reliable support and guidance of the power supply cable Support clamps and hooks to support the power supply cable in such a manner that it is not under strain Sistema guía giratorio con elementos de fijación mural por ej. para depósitos profundos de retención de lodos 2

13 Instalación Ejemplo para RW 900
Instalación fija independiente con equipo de elevación transportable 5 kN

14 Características del equipo Datos técnicos
Serie agitador: RW 2022 a RW 9055 Diámetro hélice: 200 a 900 mm Peso sin aro de corriente: 26 a 210 kg Potencia motor: 1,3 a 25 kW Máx. caudal de agitación: hasta m3/h Versiones especiales y opciones disponibles: con soporte para ajuste en vertical, pantalla anti-vórtices, sistema de lavado de la junta mecánica y/o aro de corriente.

15 Características Opciones
RW Asa de elevación con soporte amortiguador de vibraciones RW Aro de corriente

16 Caracerísticas Opcional: Sistema de lavado de la junta mecánica

17 Características Opcional: Pantalla anti-vórtices RW 300 a 650

18 Datos del equipo Zonas de trabajo óptimas Agitación de lodos activos en depósitos circulares y rectangulares 1000 100 10 Hz RW 900 RW 650 RW 400 Superficie del depósito [m2] RW 300 RW 200 Gráfico válido para lodos activos Contenido materia seca: máx. 10 kg/m3 Contenido de lodos: ml/g Índice de agitación: 2,5 Profundidad de líquido [m]

19 Datos del equipo Velocidad del flujo v = 0,10 m/s en agua limpia
Hz [m] 20 RW 300 RW 650 RW 900 RW 200 RW 400 [m]

20 Características del equipo Materiales: versión CR en acero inoxidable RW 300-900
Alojamiento del motor Soporte deslizante Eje del motor* Eje de la hélice RW 900 Hélice Aro de corriente opcional Junta mecánica Anillos tóricos/juntas Tornillería Protección superficie * RW (AISI 316) RW St.60 (1.0060) (AISI 316) / poliamida (AISI 316) (AISI 316) EN-GJS (0.7040) SiC / SiC NBR A4-70 ej (AISI 316) Resina epoxy de 2 componentes

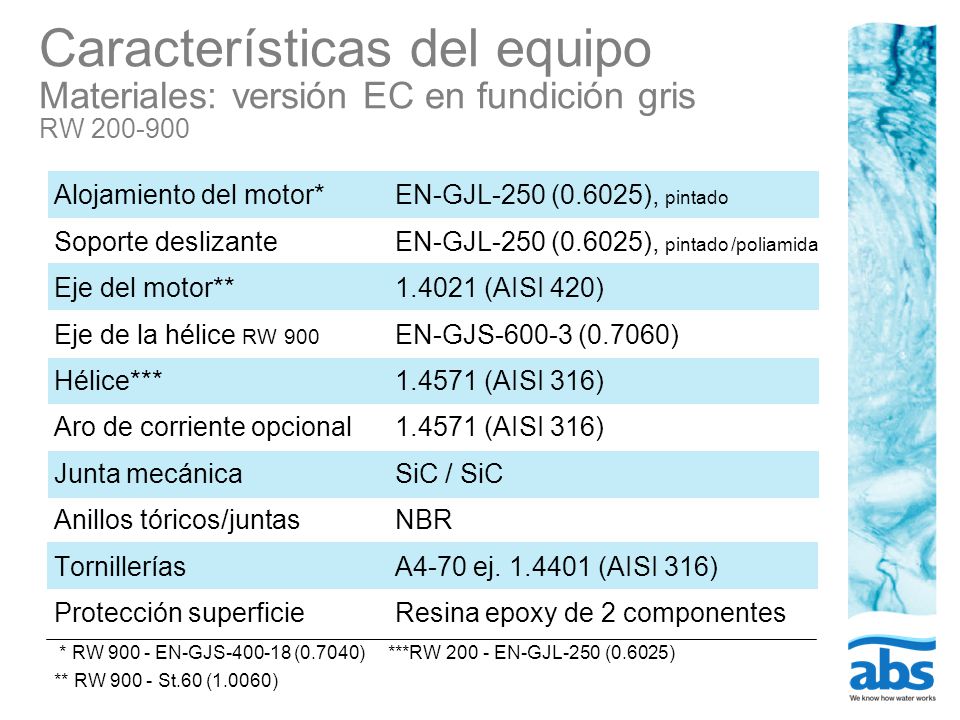

21 Características del equipo Materiales: versión EC en fundición gris RW 200-900
Alojamiento del motor* Soporte deslizante Eje del motor** Eje de la hélice RW 900 Hélice*** Aro de corriente opcional Junta mecánica Anillos tóricos/juntas Tornillerías Protección superficie * RW EN-GJS (0.7040) ***RW EN-GJL-250 (0.6025) ** RW St.60 (1.0060) EN-GJL-250 (0.6025), pintado EN-GJL-250 (0.6025), pintado /poliamida (AISI 420) EN-GJS (0.7060) (AISI 316) SiC / SiC NBR A4-70 ej (AISI 316) Resina epoxy de 2 componentes

22 Resumen Equipos diseñados para una gran variedad de aplicaciones
Económicos Funcionamiento sin vibraciones Mantenimiento reducido Larga vida útil Forma hidrodinámica Diseño compacto
