La Universidad del Zulia Facultad de Ingeniería División de Estudios para Graduados Asignatura: Tópicos Especiales en Computación Numérica Ajuste de curvas Regresión por mínimos cuadrados Interpolación Prof. Luis Zerpa, M.Sc.

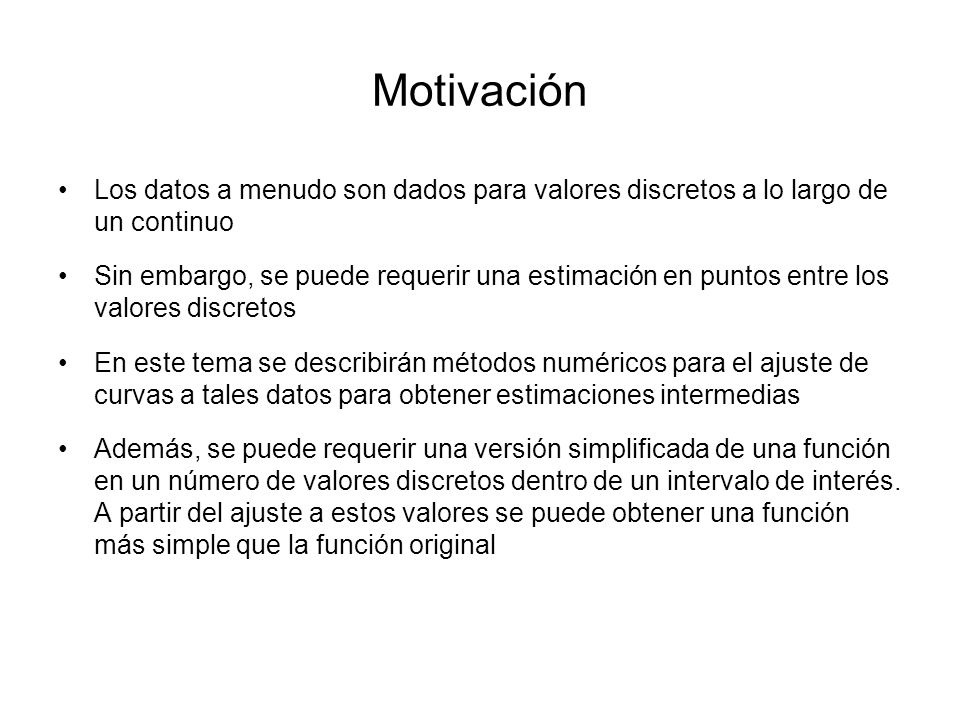

2 Motivación Los datos a menudo son dados para valores discretos a lo largo de un continuo Sin embargo, se puede requerir una estimación en puntos entre los valores discretos En este tema se describirán métodos numéricos para el ajuste de curvas a tales datos para obtener estimaciones intermedias Además, se puede requerir una versión simplificada de una función en un número de valores discretos dentro de un intervalo de interés. A partir del ajuste a estos valores se puede obtener una función más simple que la función original

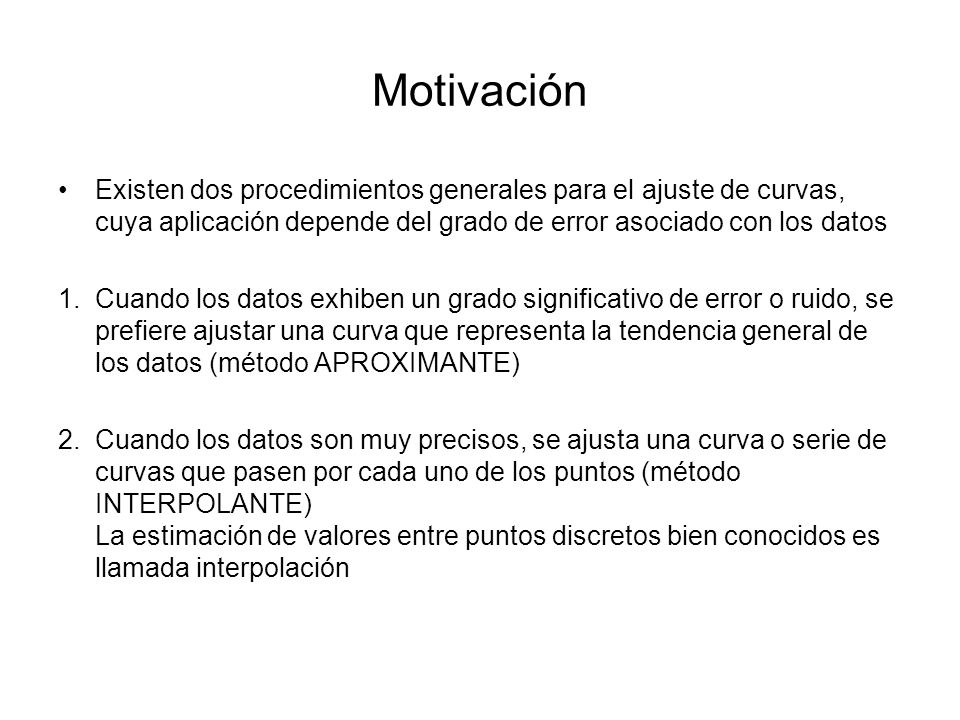

3 Motivación Existen dos procedimientos generales para el ajuste de curvas, cuya aplicación depende del grado de error asociado con los datos Cuando los datos exhiben un grado significativo de error o ruido, se prefiere ajustar una curva que representa la tendencia general de los datos (método APROXIMANTE) Cuando los datos son muy precisos, se ajusta una curva o serie de curvas que pasen por cada uno de los puntos (método INTERPOLANTE) La estimación de valores entre puntos discretos bien conocidos es llamada interpolación

4 Métodos empleados antes de la era de las computadoras

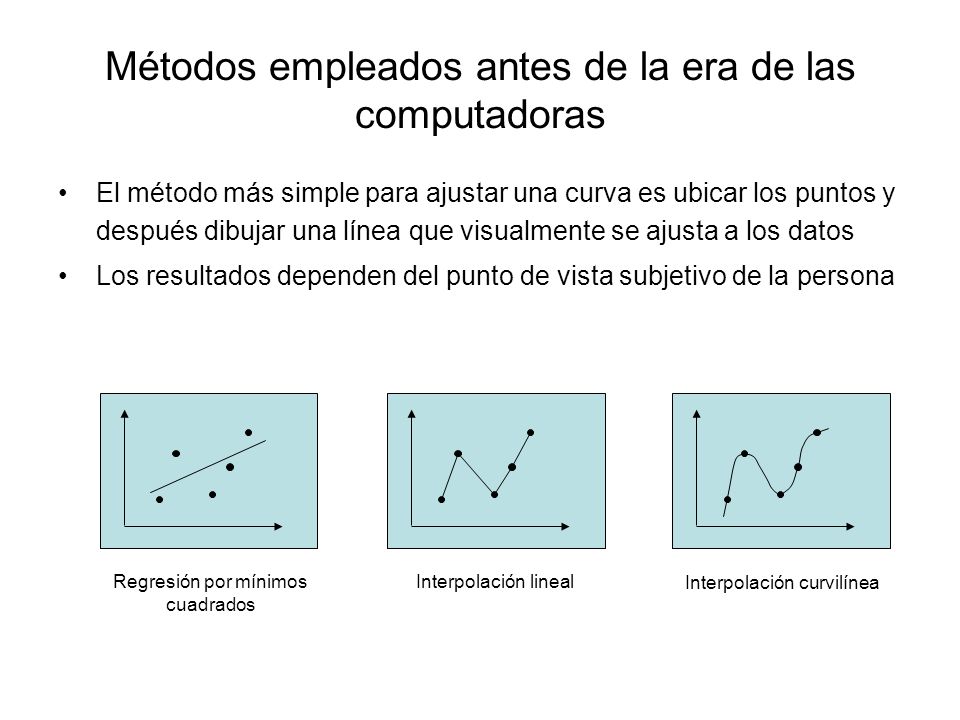

El método más simple para ajustar una curva es ubicar los puntos y después dibujar una línea que visualmente se ajusta a los datos Los resultados dependen del punto de vista subjetivo de la persona Regresión por mínimos cuadrados Interpolación lineal Interpolación curvilínea

5 Ajuste de curvas y práctica de la ingeniería

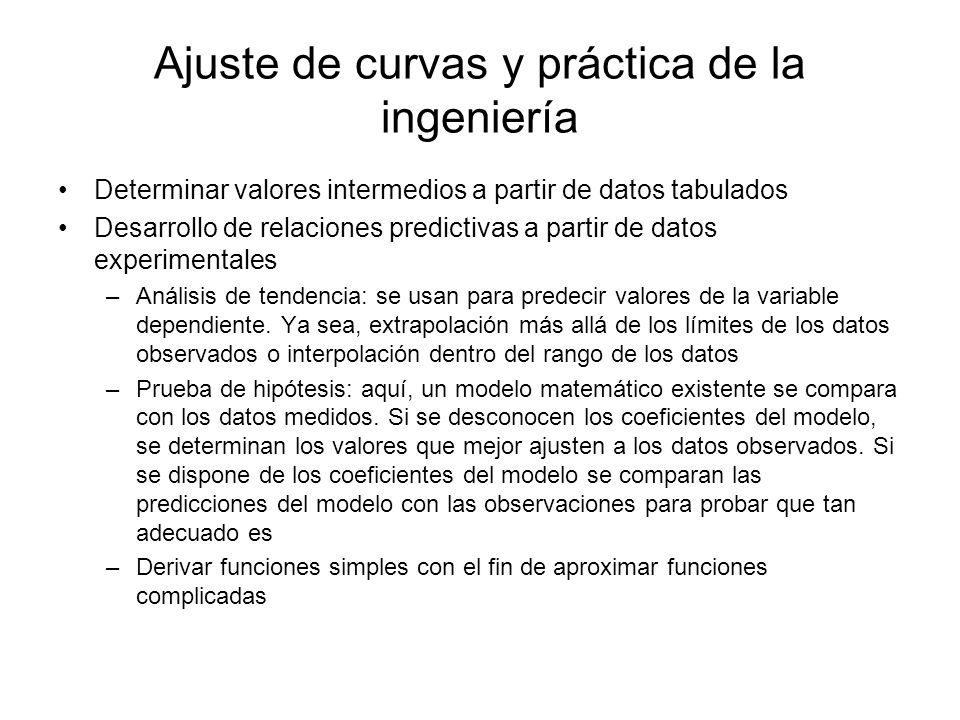

Determinar valores intermedios a partir de datos tabulados Desarrollo de relaciones predictivas a partir de datos experimentales Análisis de tendencia: se usan para predecir valores de la variable dependiente. Ya sea, extrapolación más allá de los límites de los datos observados o interpolación dentro del rango de los datos Prueba de hipótesis: aquí, un modelo matemático existente se compara con los datos medidos. Si se desconocen los coeficientes del modelo, se determinan los valores que mejor ajusten a los datos observados. Si se dispone de los coeficientes del modelo se comparan las predicciones del modelo con las observaciones para probar que tan adecuado es Derivar funciones simples con el fin de aproximar funciones complicadas

6 Regresión por mínimos cuadrados

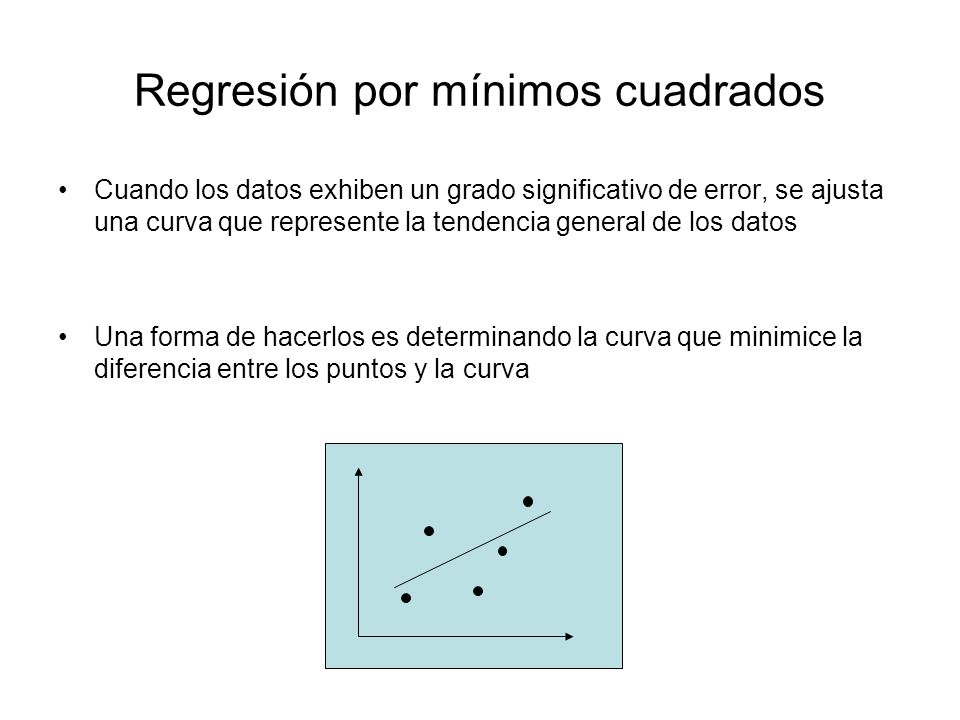

Cuando los datos exhiben un grado significativo de error, se ajusta una curva que represente la tendencia general de los datos Una forma de hacerlos es determinando la curva que minimice la diferencia entre los puntos y la curva

7 Regresión por mínimos cuadrados
El análisis de regresión es una metodología que estudia la asociación cuantitativa entre una variable dependiente y, con otras m variables de predicción zj Donde se supone la existencia de n valores de la variable dependiente yi, observadas bajo un conjunto de condiciones experimentales xi, que forman las variables de predicción Para cada observación i se formula una ecuación lineal de la forma donde los errores i son independientes con valor esperado igual a cero y varianza 2

8 Regresión por mínimos cuadrados

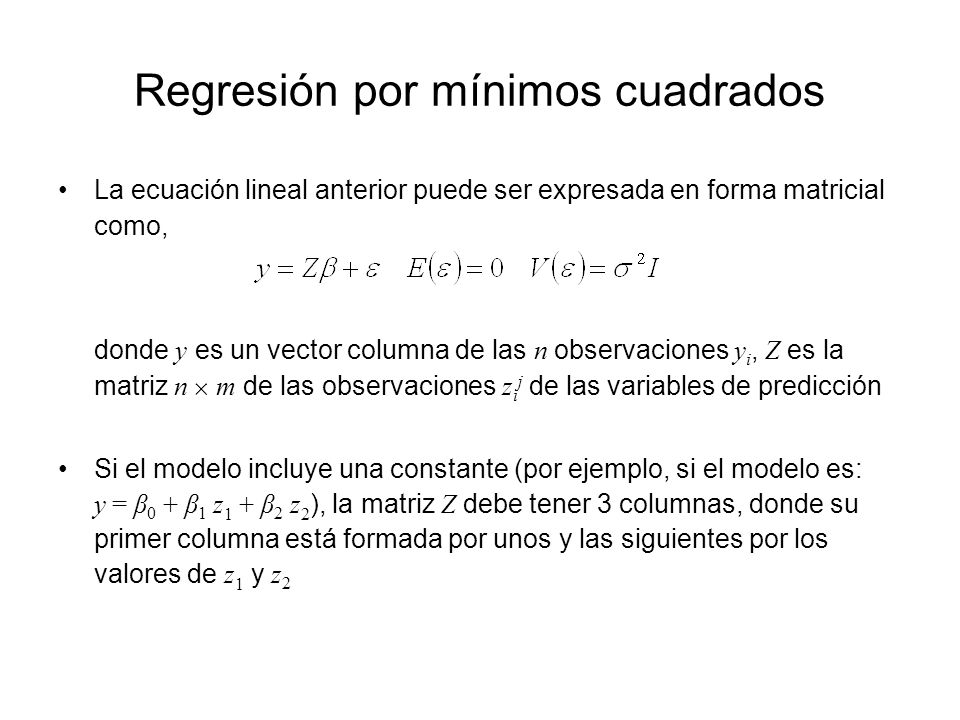

La ecuación lineal anterior puede ser expresada en forma matricial como, donde y es un vector columna de las n observaciones yi, Z es la matriz n  m de las observaciones zij de las variables de predicción Si el modelo incluye una constante (por ejemplo, si el modelo es: y = β0 + β1 z1 + β2 z2), la matriz Z debe tener 3 columnas, donde su primer columna está formada por unos y las siguientes por los valores de z1 y z2

9 Regresión por mínimos cuadrados

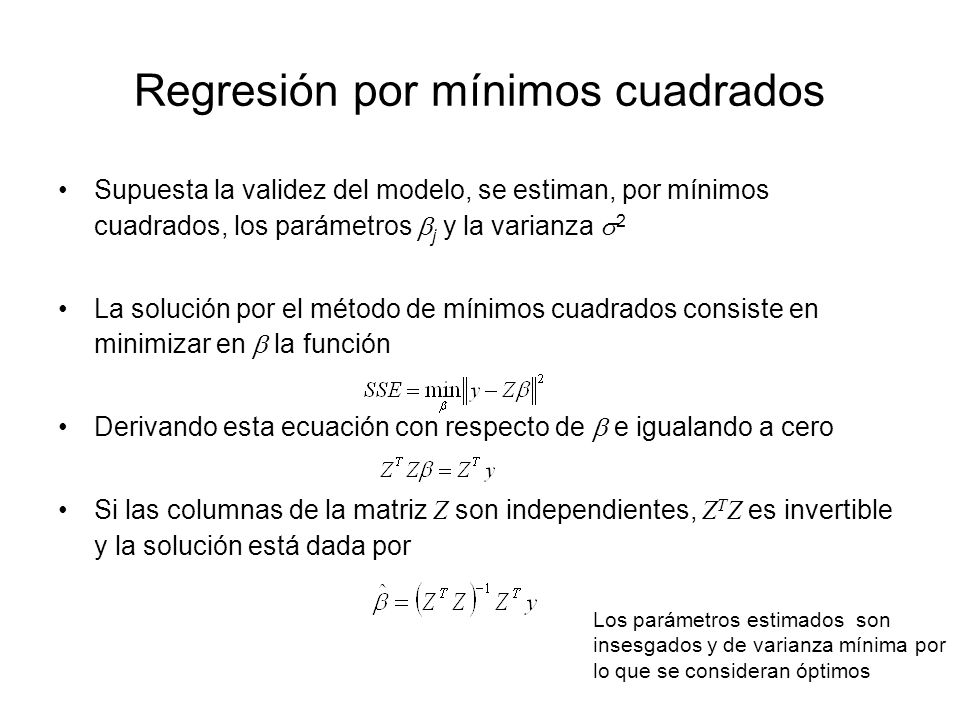

Supuesta la validez del modelo, se estiman, por mínimos cuadrados, los parámetros j y la varianza 2 La solución por el método de mínimos cuadrados consiste en minimizar en  la función Derivando esta ecuación con respecto de  e igualando a cero Si las columnas de la matriz Z son independientes, ZTZ es invertible y la solución está dada por Los parámetros estimados son insesgados y de varianza mínima por lo que se consideran óptimos

10 Regresión por mínimos cuadrados

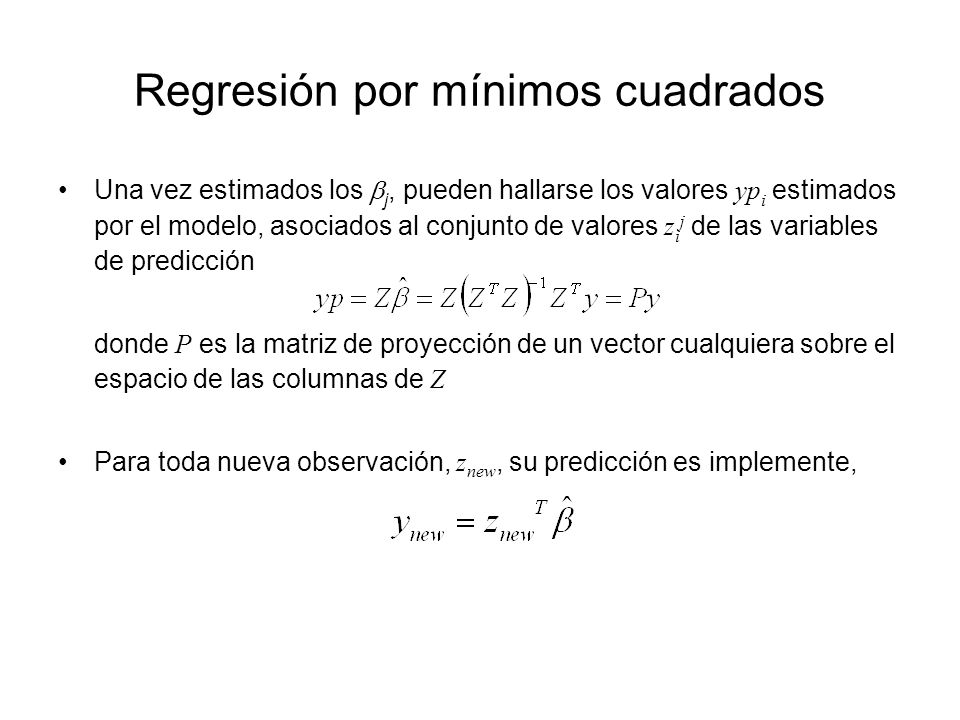

Una vez estimados los j, pueden hallarse los valores ypi estimados por el modelo, asociados al conjunto de valores zij de las variables de predicción donde P es la matriz de proyección de un vector cualquiera sobre el espacio de las columnas de Z Para toda nueva observación, znew, su predicción es implemente,

11 Regresión por mínimos cuadrados

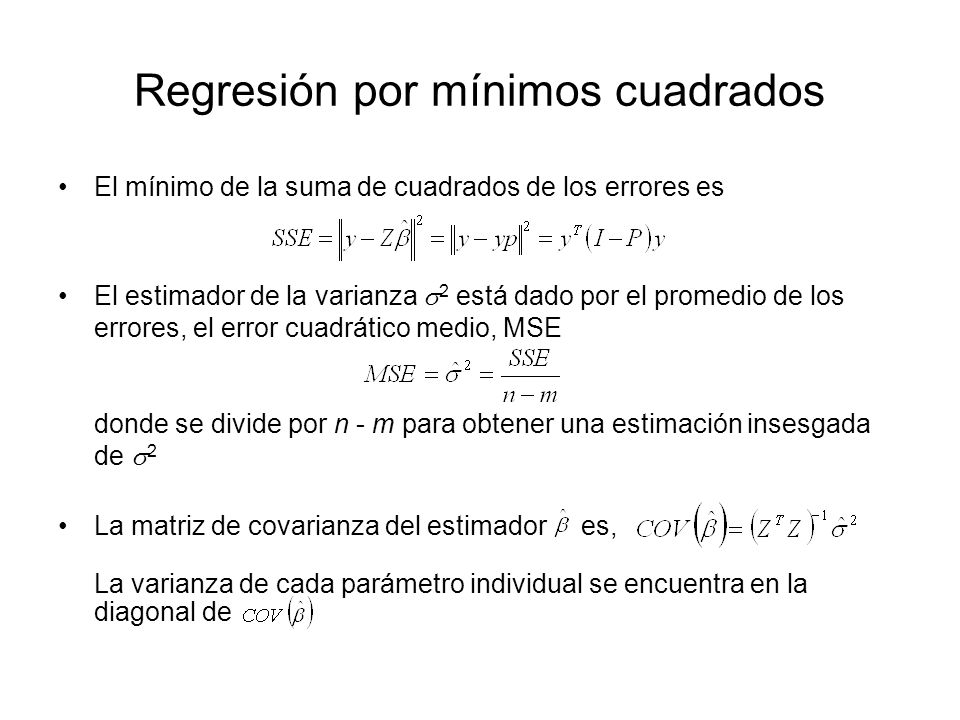

El mínimo de la suma de cuadrados de los errores es El estimador de la varianza 2 está dado por el promedio de los errores, el error cuadrático medio, MSE donde se divide por n - m para obtener una estimación insesgada de 2 La matriz de covarianza del estimador es, La varianza de cada parámetro individual se encuentra en la diagonal de

12 Regresión por mínimos cuadrados

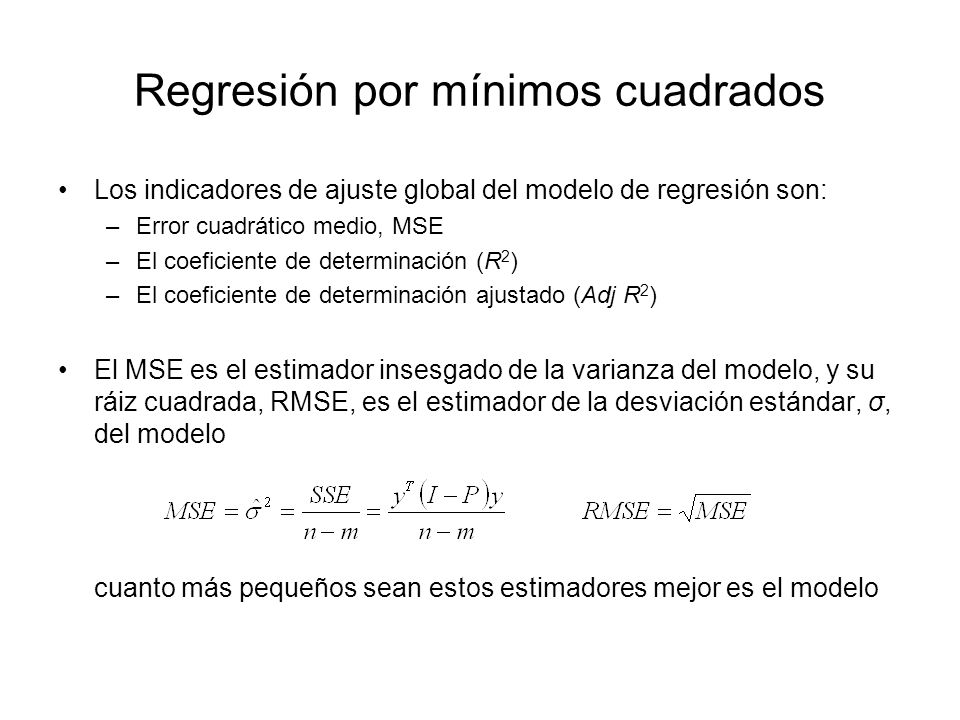

Los indicadores de ajuste global del modelo de regresión son: Error cuadrático medio, MSE El coeficiente de determinación (R2) El coeficiente de determinación ajustado (Adj R2) El MSE es el estimador insesgado de la varianza del modelo, y su ráiz cuadrada, RMSE, es el estimador de la desviación estándar, σ, del modelo cuanto más pequeños sean estos estimadores mejor es el modelo

13 Regresión por mínimos cuadrados

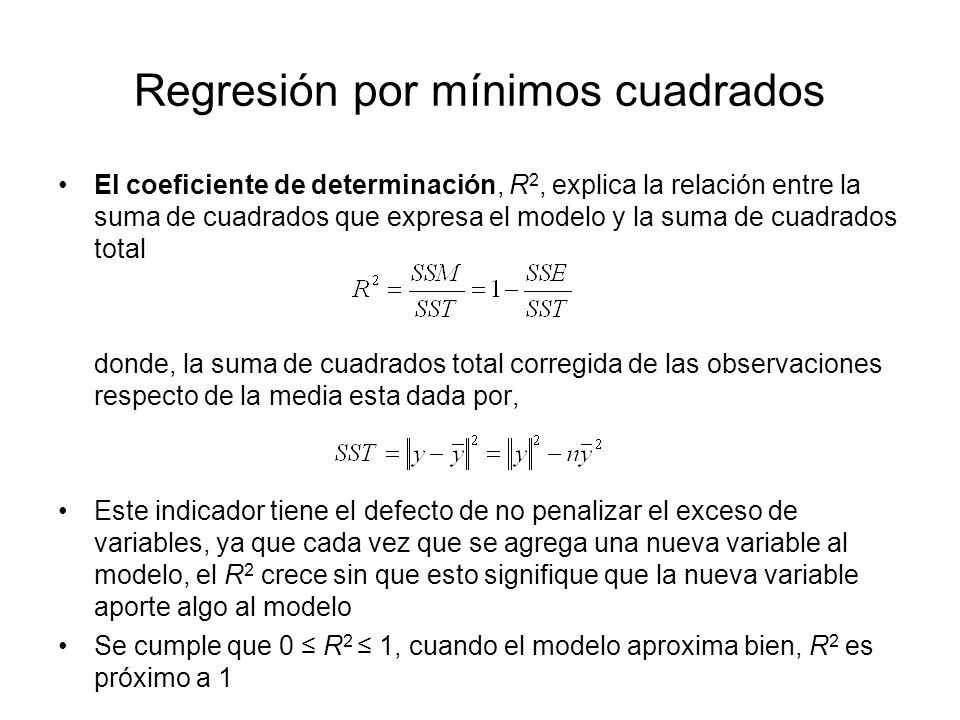

El coeficiente de determinación, R2, explica la relación entre la suma de cuadrados que expresa el modelo y la suma de cuadrados total donde, la suma de cuadrados total corregida de las observaciones respecto de la media esta dada por, Este indicador tiene el defecto de no penalizar el exceso de variables, ya que cada vez que se agrega una nueva variable al modelo, el R2 crece sin que esto signifique que la nueva variable aporte algo al modelo Se cumple que 0 ≤ R2 ≤ 1, cuando el modelo aproxima bien, R2 es próximo a 1

14 Regresión por mínimos cuadrados

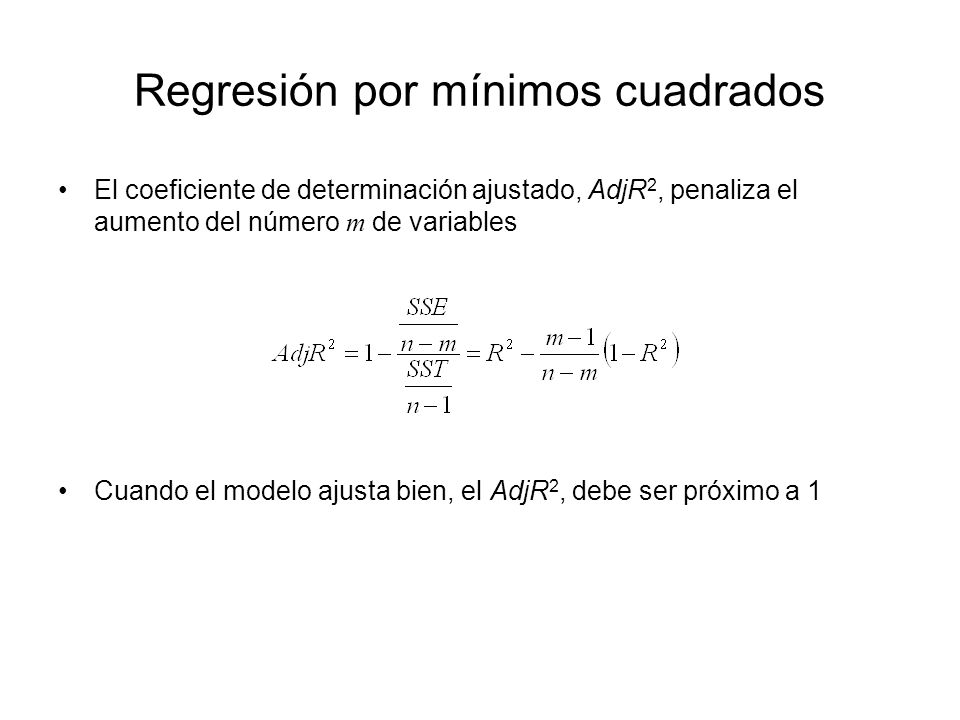

El coeficiente de determinación ajustado, AdjR2, penaliza el aumento del número m de variables Cuando el modelo ajusta bien, el AdjR2, debe ser próximo a 1

15 Regresión por mínimos cuadrados

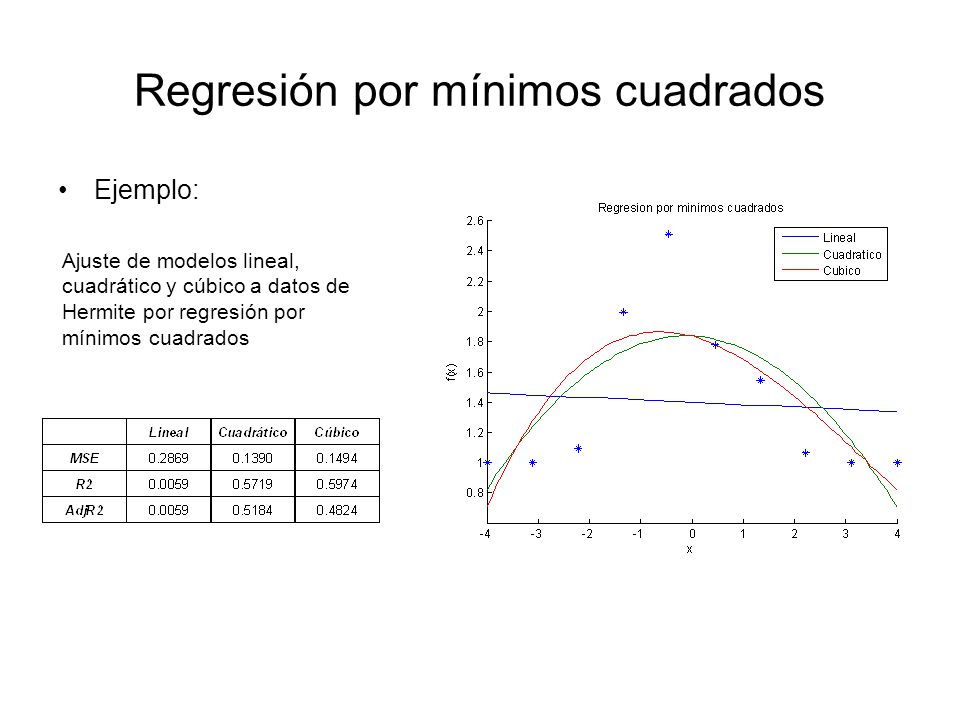

Ejemplo: Ajuste de modelos lineal, cuadrático y cúbico a datos de Hermite por regresión por mínimos cuadrados

16 Regresión por mínimos cuadrados

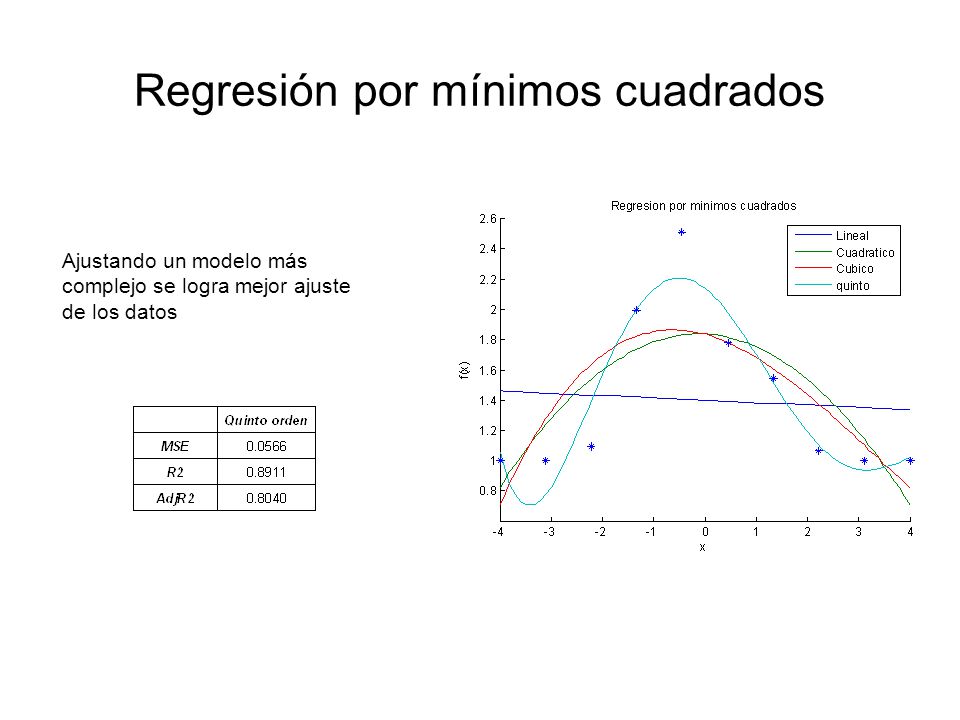

Ajustando un modelo más complejo se logra mejor ajuste de los datos

17 Interpolación de polinomios

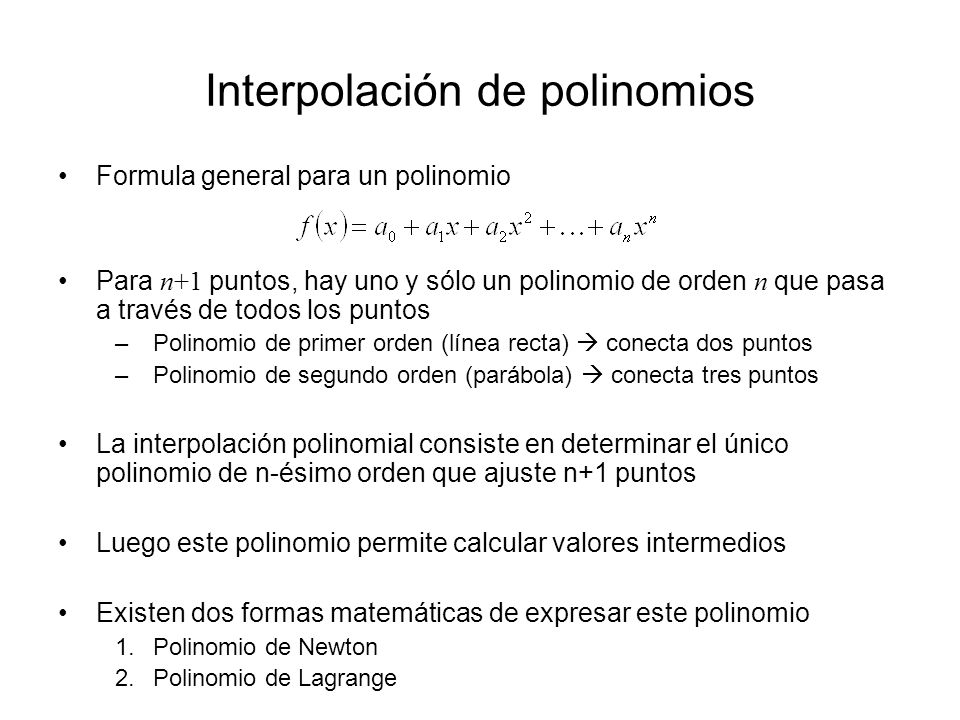

Formula general para un polinomio Para n+1 puntos, hay uno y sólo un polinomio de orden n que pasa a través de todos los puntos Polinomio de primer orden (línea recta)  conecta dos puntos Polinomio de segundo orden (parábola)  conecta tres puntos La interpolación polinomial consiste en determinar el único polinomio de n-ésimo orden que ajuste n+1 puntos Luego este polinomio permite calcular valores intermedios Existen dos formas matemáticas de expresar este polinomio Polinomio de Newton Polinomio de Lagrange

18 Diferencia finita de Newton para la interpolación de polinomios

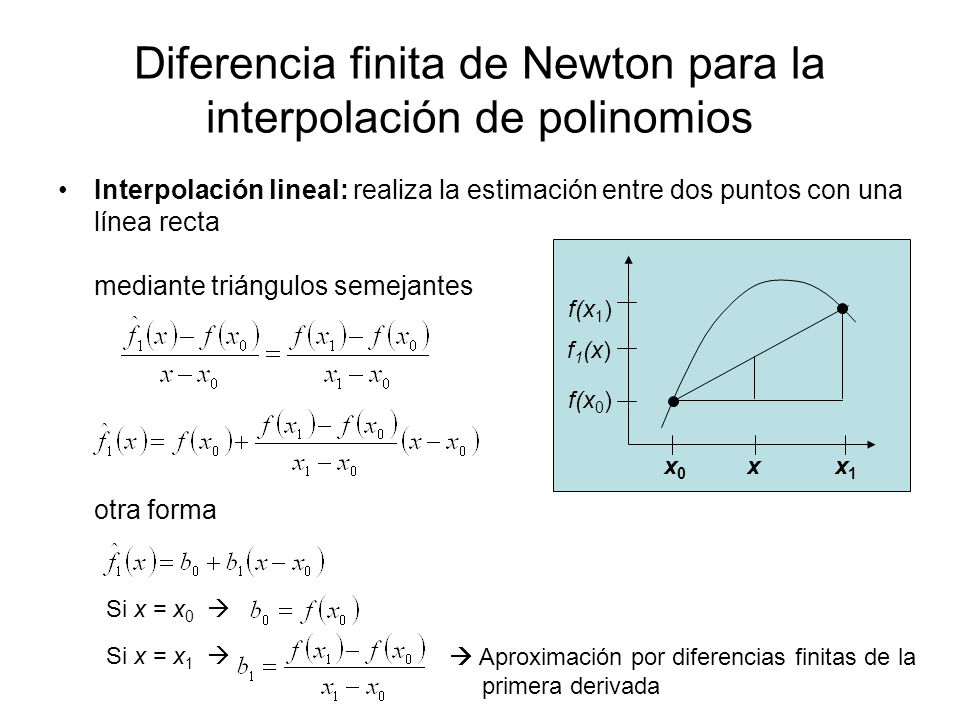

Interpolación lineal: realiza la estimación entre dos puntos con una línea recta mediante triángulos semejantes otra forma x0 x x1 f(x0) f1(x) f(x1) Si x = x0  Si x = x1   Aproximación por diferencias finitas de la primera derivada

19 Diferencia finita de Newton para la interpolación de polinomios

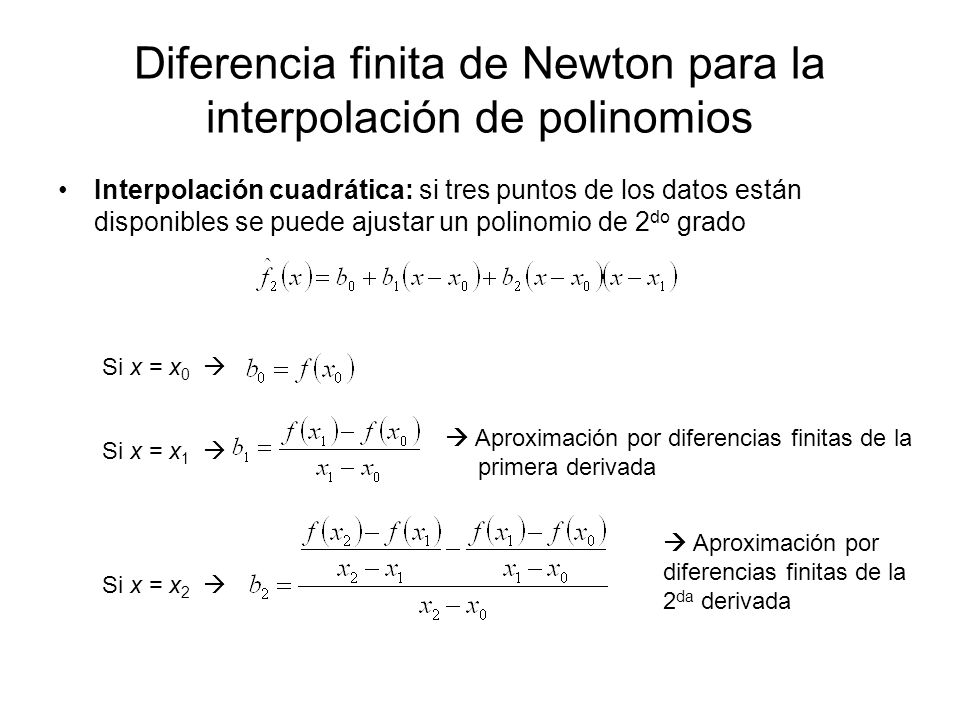

Interpolación cuadrática: si tres puntos de los datos están disponibles se puede ajustar un polinomio de 2do grado Si x = x0   Aproximación por diferencias finitas de la primera derivada Si x = x1   Aproximación por diferencias finitas de la 2da derivada Si x = x2 

20 Forma general de la interpolación de polinomios de Newton

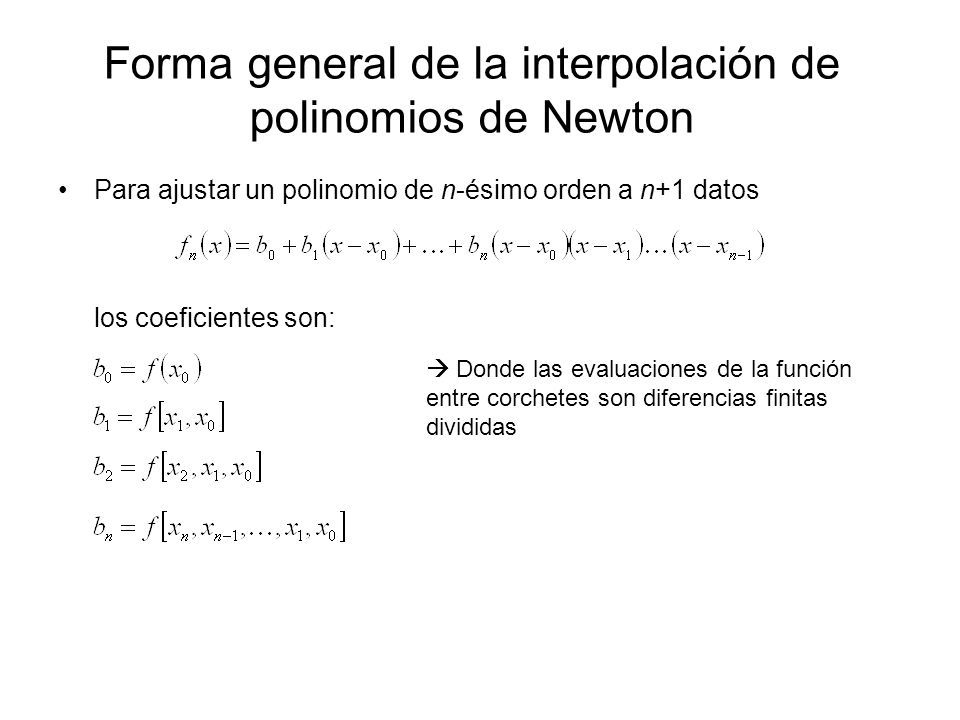

Para ajustar un polinomio de n-ésimo orden a n+1 datos los coeficientes son:  Donde las evaluaciones de la función entre corchetes son diferencias finitas divididas

21 Forma general de la interpolación de polinomios de Newton

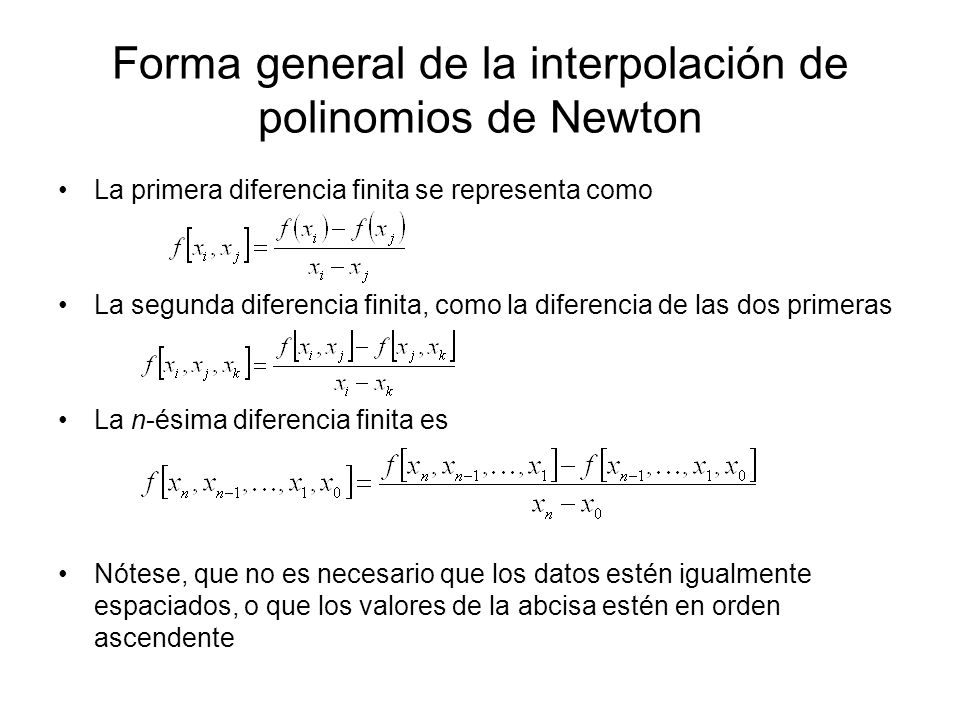

La primera diferencia finita se representa como La segunda diferencia finita, como la diferencia de las dos primeras La n-ésima diferencia finita es Nótese, que no es necesario que los datos estén igualmente espaciados, o que los valores de la abcisa estén en orden ascendente

22 Forma general de la interpolación de polinomios de Newton

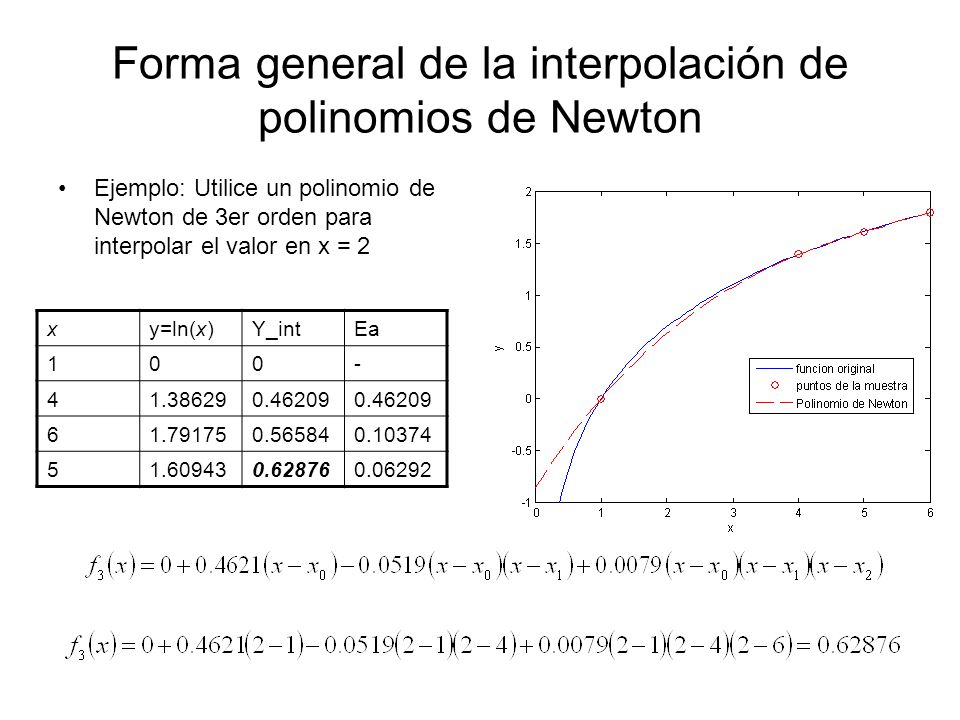

Ejemplo: Utilice un polinomio de Newton de 3er orden para interpolar el valor en x = 2 x y=ln(x) Y_int Ea 1 - 4 6 5

23 Error de la interpolación con polinomios de Newton

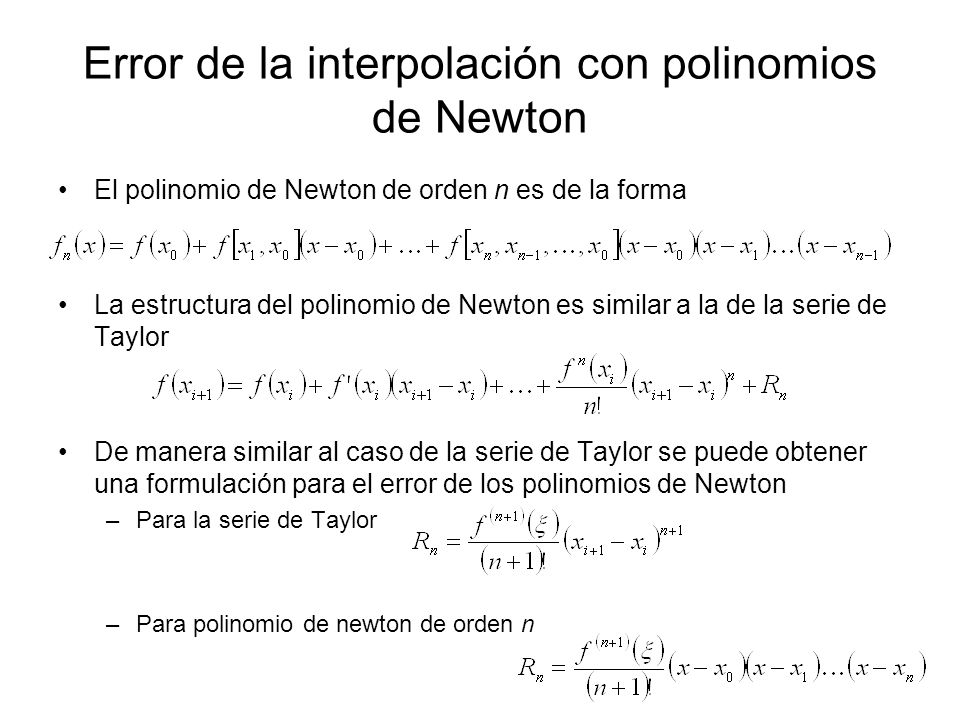

El polinomio de Newton de orden n es de la forma La estructura del polinomio de Newton es similar a la de la serie de Taylor De manera similar al caso de la serie de Taylor se puede obtener una formulación para el error de los polinomios de Newton Para la serie de Taylor Para polinomio de newton de orden n

24 Error de la interpolación con polinomios de Newton

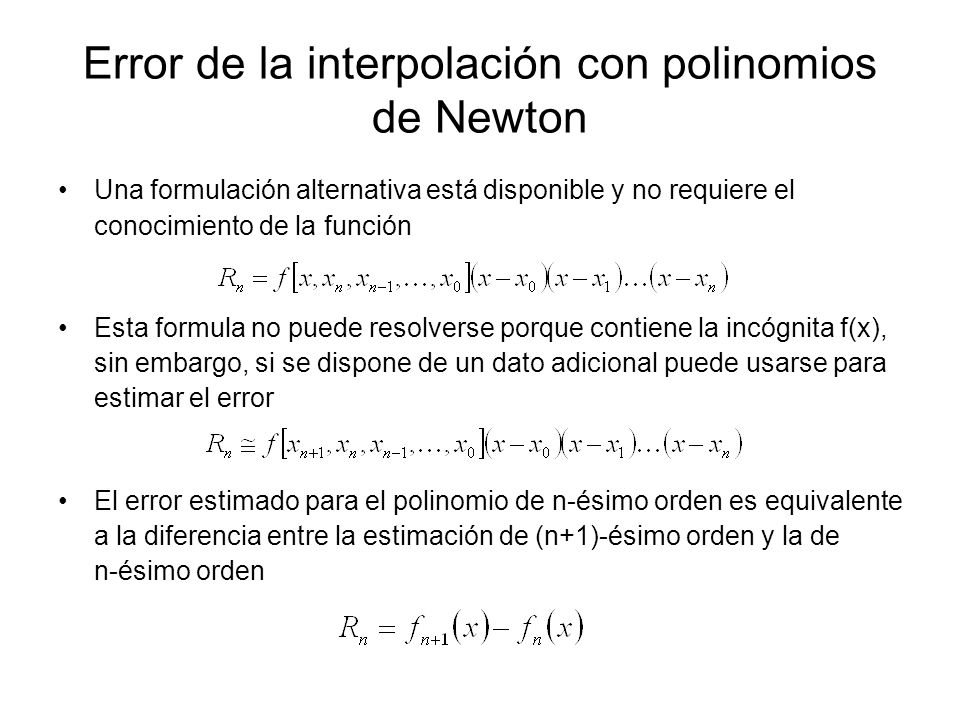

Una formulación alternativa está disponible y no requiere el conocimiento de la función Esta formula no puede resolverse porque contiene la incógnita f(x), sin embargo, si se dispone de un dato adicional puede usarse para estimar el error El error estimado para el polinomio de n-ésimo orden es equivalente a la diferencia entre la estimación de (n+1)-ésimo orden y la de n-ésimo orden

25 Seudo código para el método de interpolación por polinomios de Newton

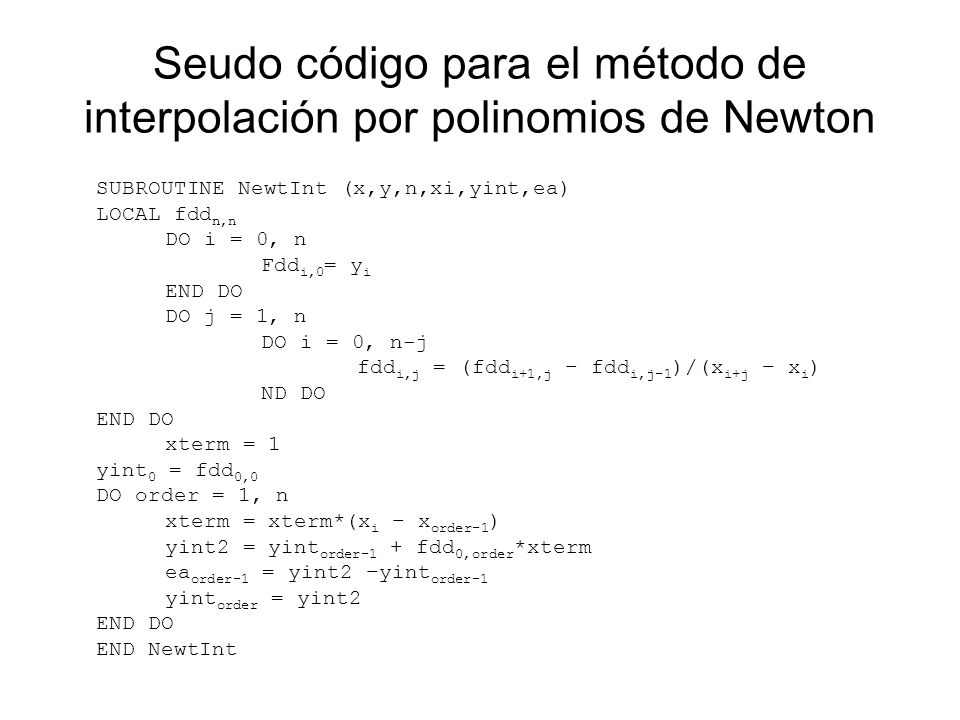

SUBROUTINE NewtInt (x,y,n,xi,yint,ea) LOCAL fddn,n DO i = 0, n Fddi,0= yi END DO DO j = 1, n DO i = 0, n-j fddi,j = (fddi+1,j – fddi,j-1)/(xi+j – xi) ND DO xterm = 1 yint0 = fdd0,0 DO order = 1, n xterm = xterm*(xi – xorder-1) yint2 = yintorder-1 + fdd0,order*xterm eaorder-1 = yint2 –yintorder-1 yintorder = yint2 END NewtInt

26 Interpolación de polinomios de Lagrange

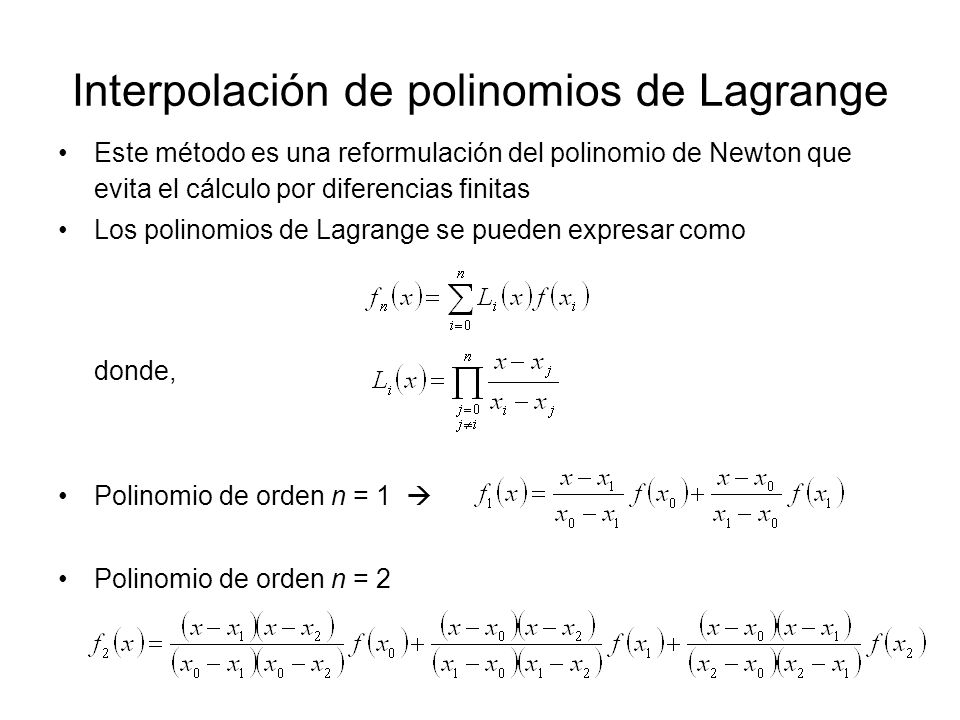

Este método es una reformulación del polinomio de Newton que evita el cálculo por diferencias finitas Los polinomios de Lagrange se pueden expresar como donde, Polinomio de orden n = 1  Polinomio de orden n = 2

27 Interpolación de polinomios de Lagrange
La estimación del error en la interpolación con los polinomios de Lagrange esta dada por Sin embargo, como este método no usa las diferencias finitas, no es práctico hacer este cálculo Por eso se prefiere usar polinomios de Lagrange cuando se conoce a priori el orden del polinomio Y se usan los polinomios de Newton para cálculos exploratorios, ya que este método proporciona información respecto al comportamiento de los polinomios de diferente orden

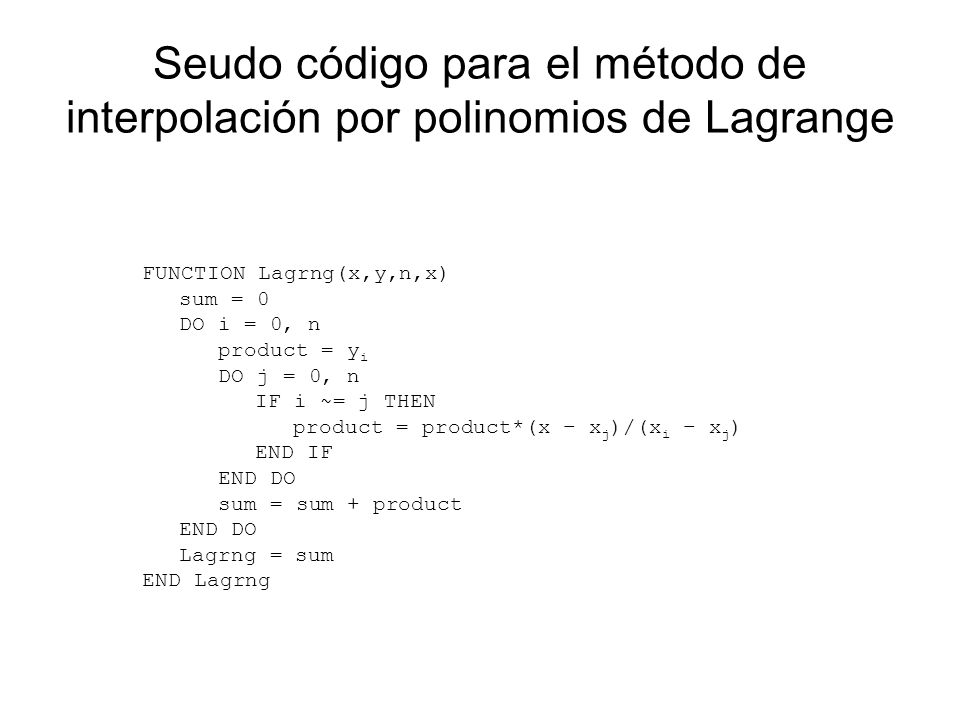

28 Seudo código para el método de interpolación por polinomios de Lagrange
FUNCTION Lagrng(x,y,n,x) sum = 0 DO i = 0, n product = yi DO j = 0, n IF i ~= j THEN product = product*(x – xj)/(xi – xj) END IF END DO sum = sum + product Lagrng = sum END Lagrng

29 Coeficientes de un polinomio de interpolación
Un método directo para calcular los coeficientes de un polinomio de interpolación se basa en el hecho de que n+1 puntos se requieren para determinar los n+1 coeficientes Se puede usar la solución de un sistema de ecuaciones algebraicas simultáneas para calcular los coeficientes

30 Coeficientes de un polinomio de interpolación

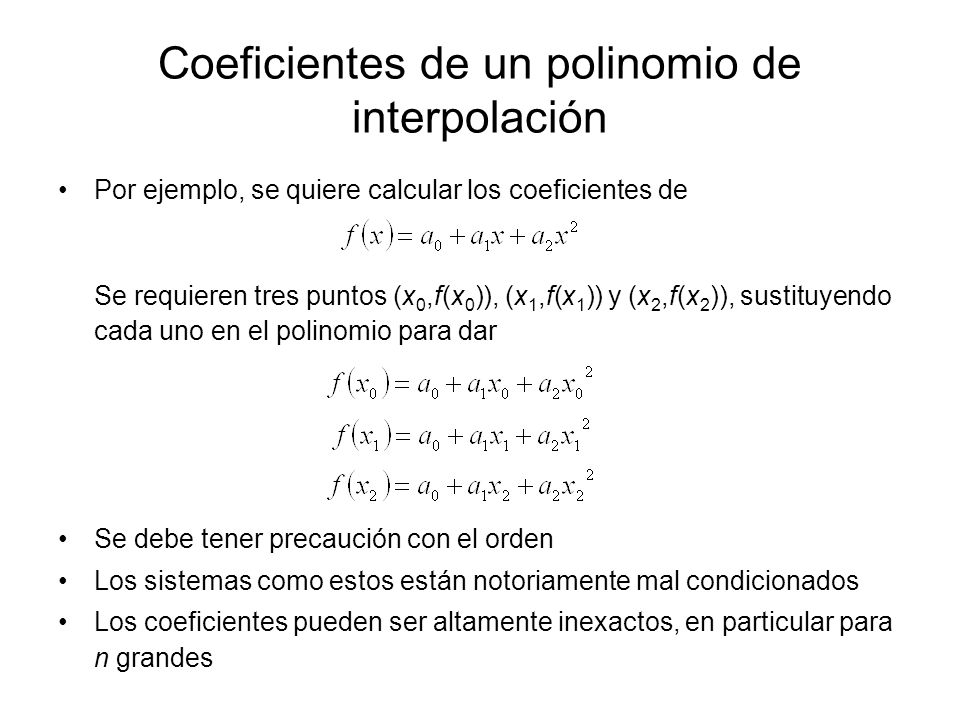

Por ejemplo, se quiere calcular los coeficientes de Se requieren tres puntos (x0,f(x0)), (x1,f(x1)) y (x2,f(x2)), sustituyendo cada uno en el polinomio para dar Se debe tener precaución con el orden Los sistemas como estos están notoriamente mal condicionados Los coeficientes pueden ser altamente inexactos, en particular para n grandes

31 Interpolación segmentaria (SPLINES)

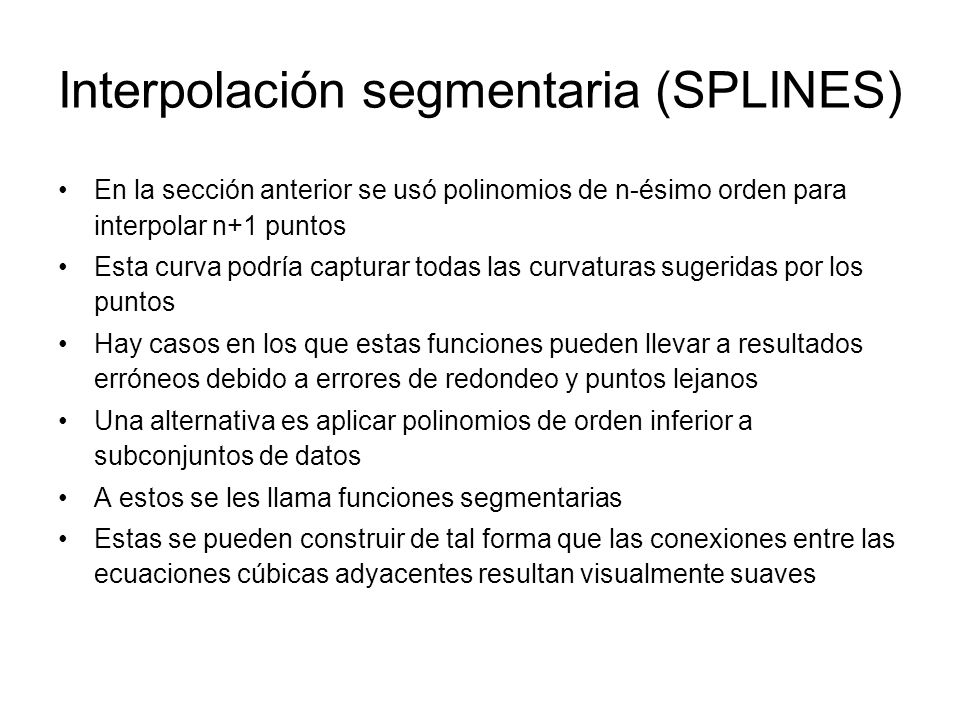

En la sección anterior se usó polinomios de n-ésimo orden para interpolar n+1 puntos Esta curva podría capturar todas las curvaturas sugeridas por los puntos Hay casos en los que estas funciones pueden llevar a resultados erróneos debido a errores de redondeo y puntos lejanos Una alternativa es aplicar polinomios de orden inferior a subconjuntos de datos A estos se les llama funciones segmentarias Estas se pueden construir de tal forma que las conexiones entre las ecuaciones cúbicas adyacentes resultan visualmente suaves

32 Segmentarias cuadráticas

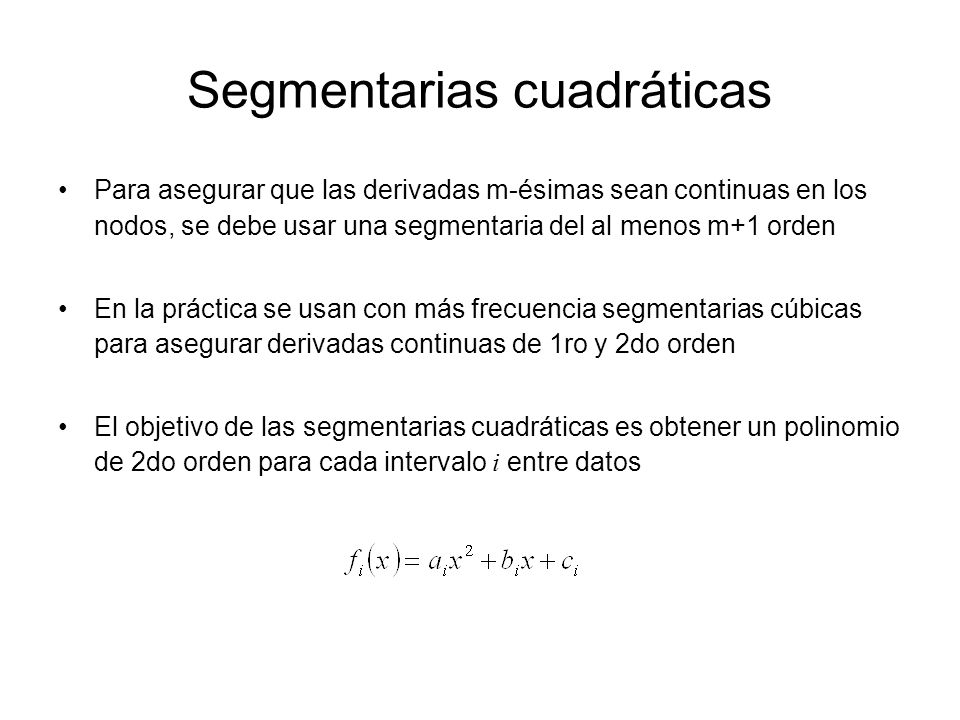

Para asegurar que las derivadas m-ésimas sean continuas en los nodos, se debe usar una segmentaria del al menos m+1 orden En la práctica se usan con más frecuencia segmentarias cúbicas para asegurar derivadas continuas de 1ro y 2do orden El objetivo de las segmentarias cuadráticas es obtener un polinomio de 2do orden para cada intervalo i entre datos

33 Segmentarias cuadráticas

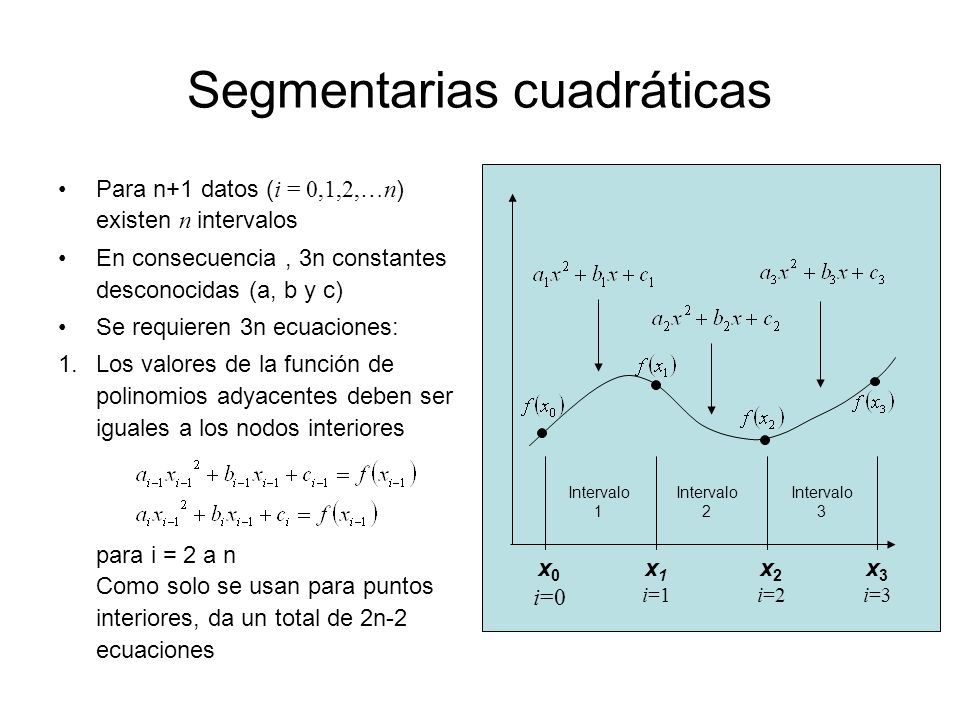

Para n+1 datos (i = 0,1,2,…n) existen n intervalos En consecuencia , 3n constantes desconocidas (a, b y c) Se requieren 3n ecuaciones: Los valores de la función de polinomios adyacentes deben ser iguales a los nodos interiores para i = 2 a n Como solo se usan para puntos interiores, da un total de 2n-2 ecuaciones x0 i=0 x1 i=1 x3 i=3 x2 i=2 Intervalo 1 Intervalo 2 Intervalo 3

34 Segmentarias cuadráticas

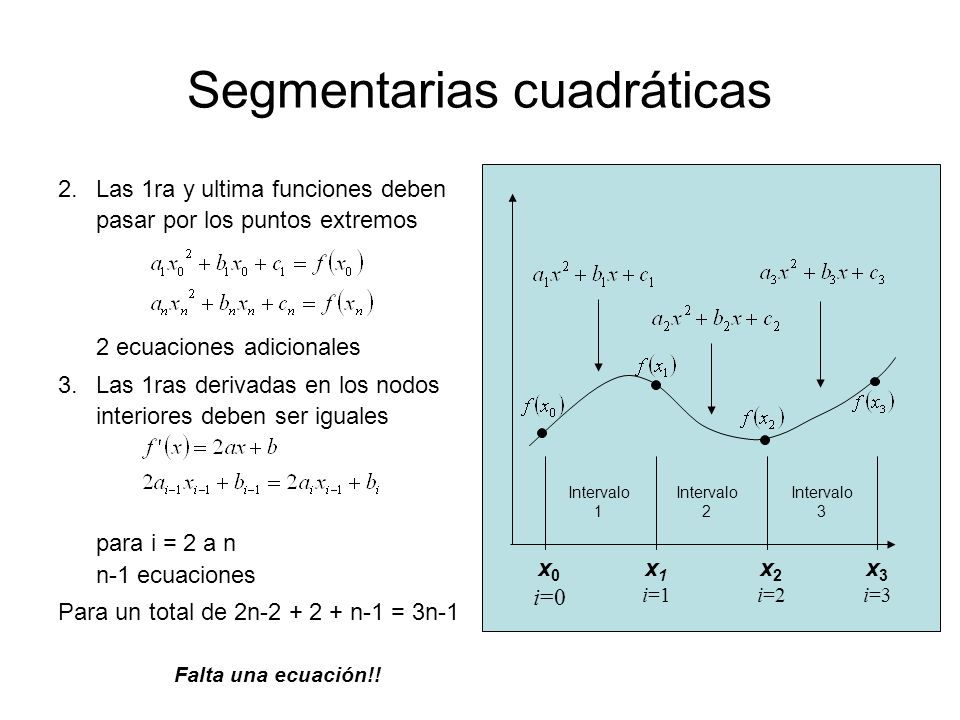

Las 1ra y ultima funciones deben pasar por los puntos extremos 2 ecuaciones adicionales Las 1ras derivadas en los nodos interiores deben ser iguales para i = 2 a n n-1 ecuaciones Para un total de 2n n-1 = 3n-1 x0 i=0 x1 i=1 x3 i=3 x2 i=2 Intervalo 1 Intervalo 2 Intervalo 3 Falta una ecuación!!

35 Segmentarias cuadráticas
A menos que se tenga información adicional acerca de la función o sus derivadas, se debe tomar una selección arbitraria para calcular las constantes Suponga que en el 1er punto la 2da derivada es cero lo que indica que los dos primeros puntos se conectan con una línea recta x0 i=0 x1 i=1 x3 i=3 x2 i=2 Intervalo 1 Intervalo 2 Intervalo 3

36 Segmentarias cuadráticas

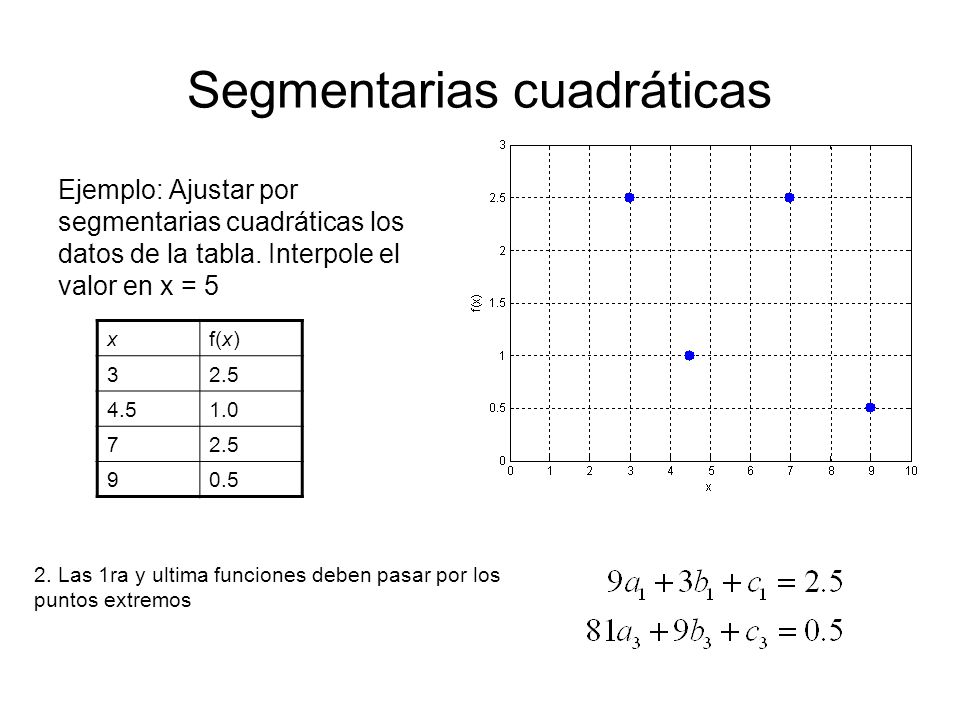

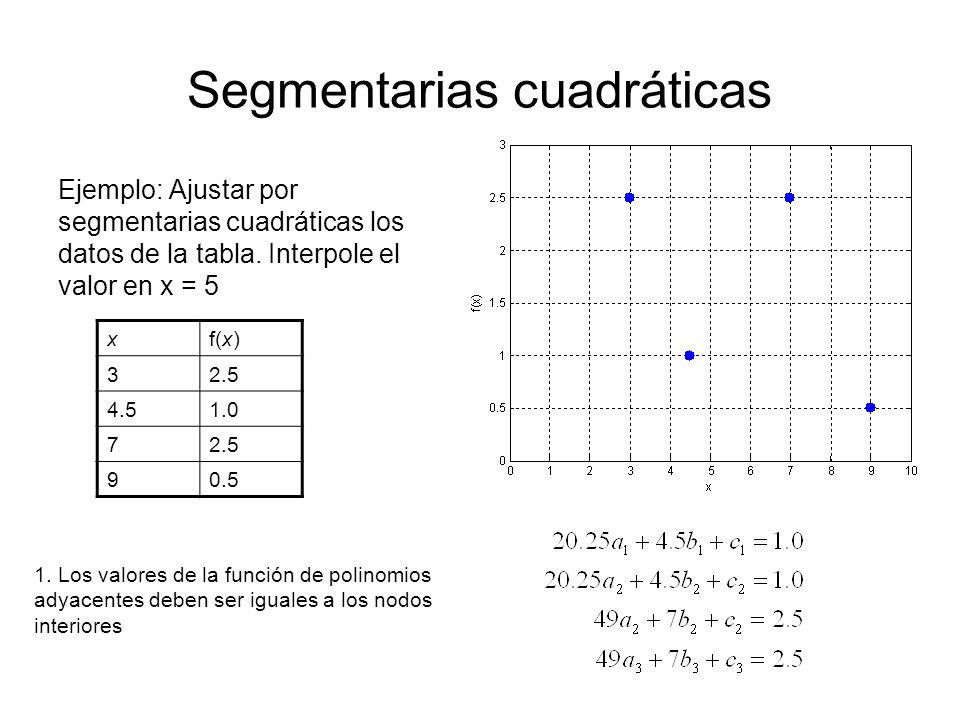

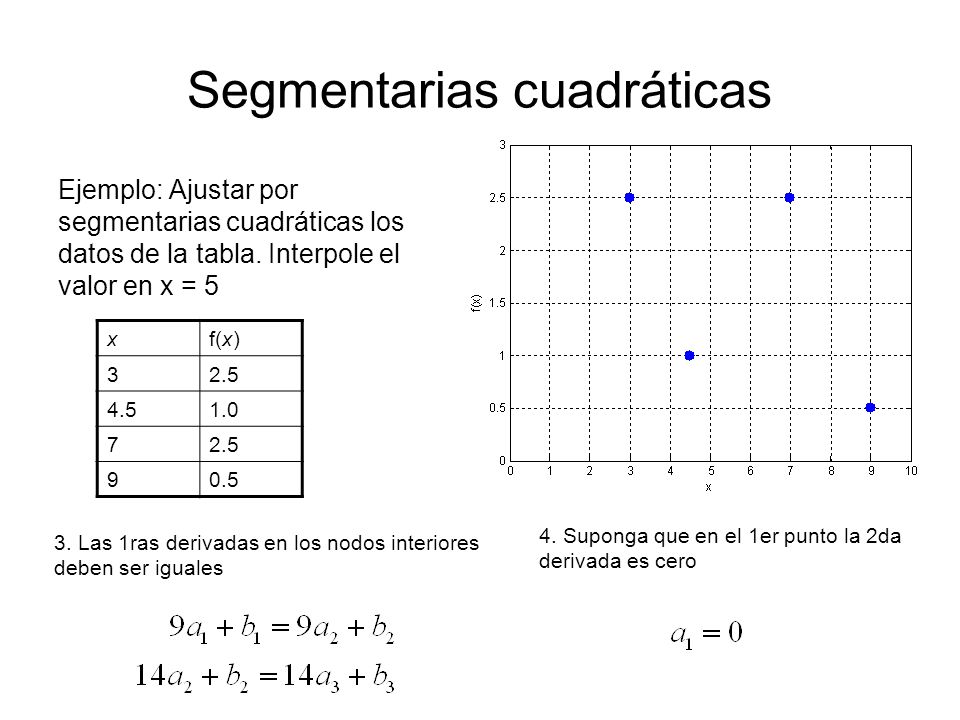

Ejemplo: Ajustar por segmentarias cuadráticas los datos de la tabla. Interpole el valor en x = 5 x f(x) 3 2.5 4.5 1.0 7 9 0.5 1. Los valores de la función de polinomios adyacentes deben ser iguales a los nodos interiores

37 Segmentarias cuadráticas
Ejemplo: Ajustar por segmentarias cuadráticas los datos de la tabla. Interpole el valor en x = 5 x f(x) 3 2.5 4.5 1.0 7 9 0.5 2. Las 1ra y ultima funciones deben pasar por los puntos extremos

38 Segmentarias cuadráticas
Ejemplo: Ajustar por segmentarias cuadráticas los datos de la tabla. Interpole el valor en x = 5 x f(x) 3 2.5 4.5 1.0 7 9 0.5 4. Suponga que en el 1er punto la 2da derivada es cero 3. Las 1ras derivadas en los nodos interiores deben ser iguales

39 Segmentarias cuadráticas

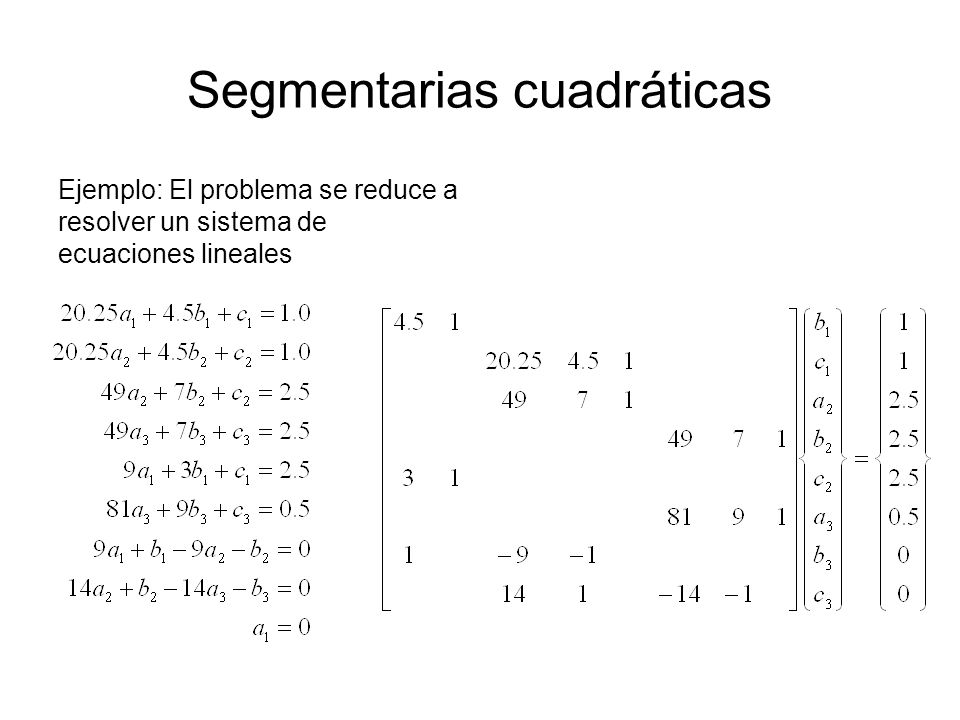

Ejemplo: El problema se reduce a resolver un sistema de ecuaciones lineales

40 Segmentarias cuadráticas

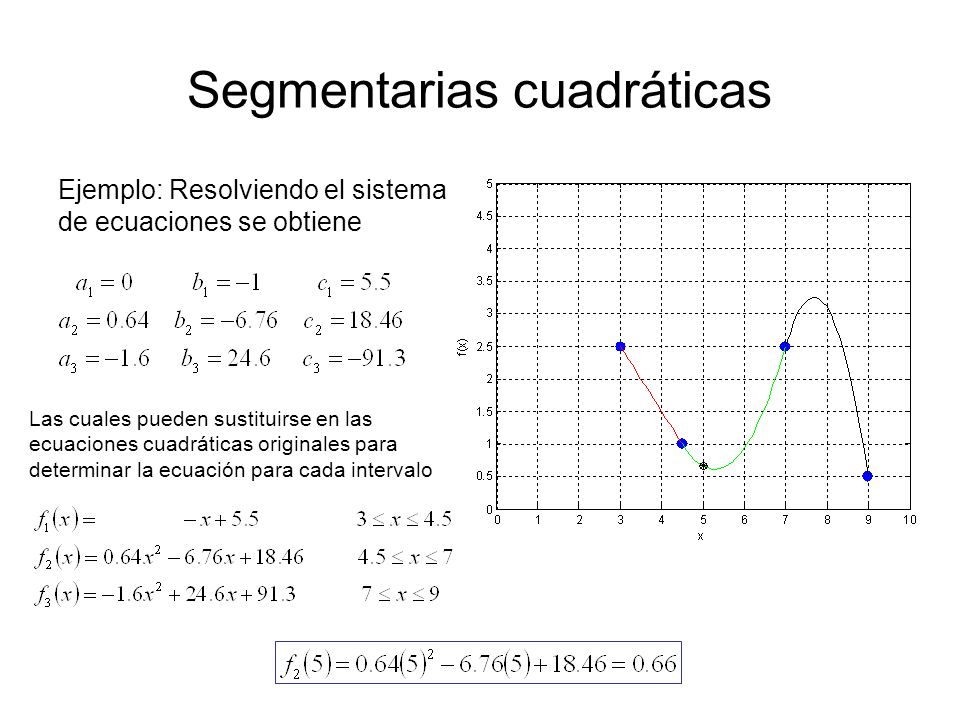

Ejemplo: Resolviendo el sistema de ecuaciones se obtiene Las cuales pueden sustituirse en las ecuaciones cuadráticas originales para determinar la ecuación para cada intervalo

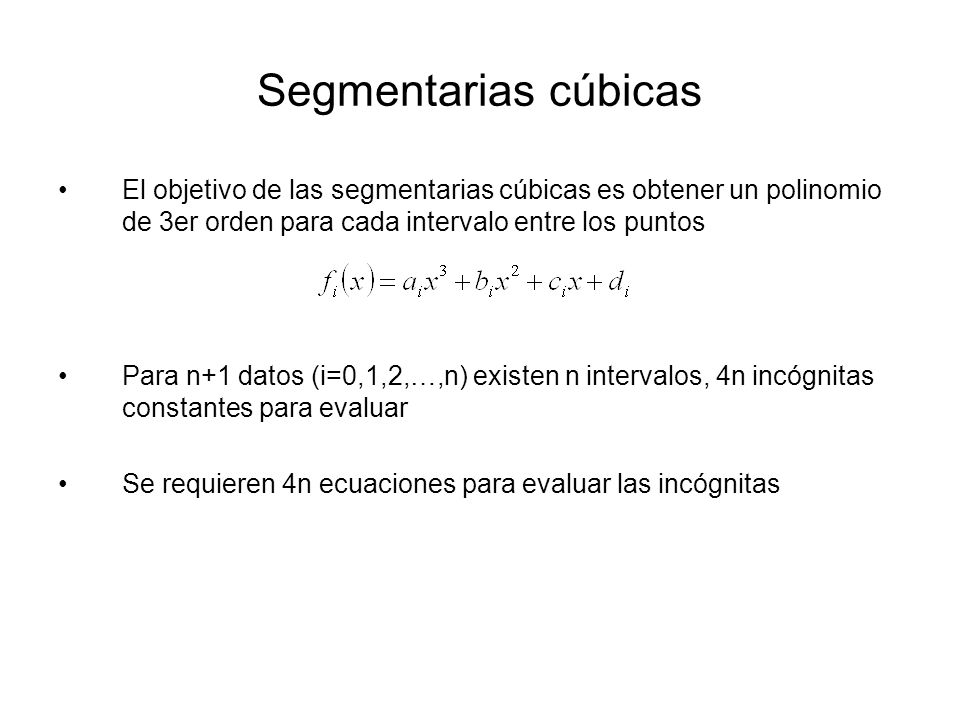

41 Segmentarias cúbicas El objetivo de las segmentarias cúbicas es obtener un polinomio de 3er orden para cada intervalo entre los puntos Para n+1 datos (i=0,1,2,…,n) existen n intervalos, 4n incógnitas constantes para evaluar Se requieren 4n ecuaciones para evaluar las incógnitas

42 Segmentarias cúbicas Los valores de la función deben ser iguales en los puntos interiores (2n-2) ecuaciones Las primera y última funciones deben pasar por los puntos extremos (2 ecuaciones) Las 1ras derivadas en los puntos interiores deben ser iguales (n-1 ecuaciones) Las 2das derivadas en los puntos interiores deben ser iguales (n-1 ecuaciones) Las 2das derivadas en los puntos extremos son cero (2 ecuaciones) 2n – n -1 + n – = 4n La última condición indica que la función se vuelve una línea recta en los puntos extremos

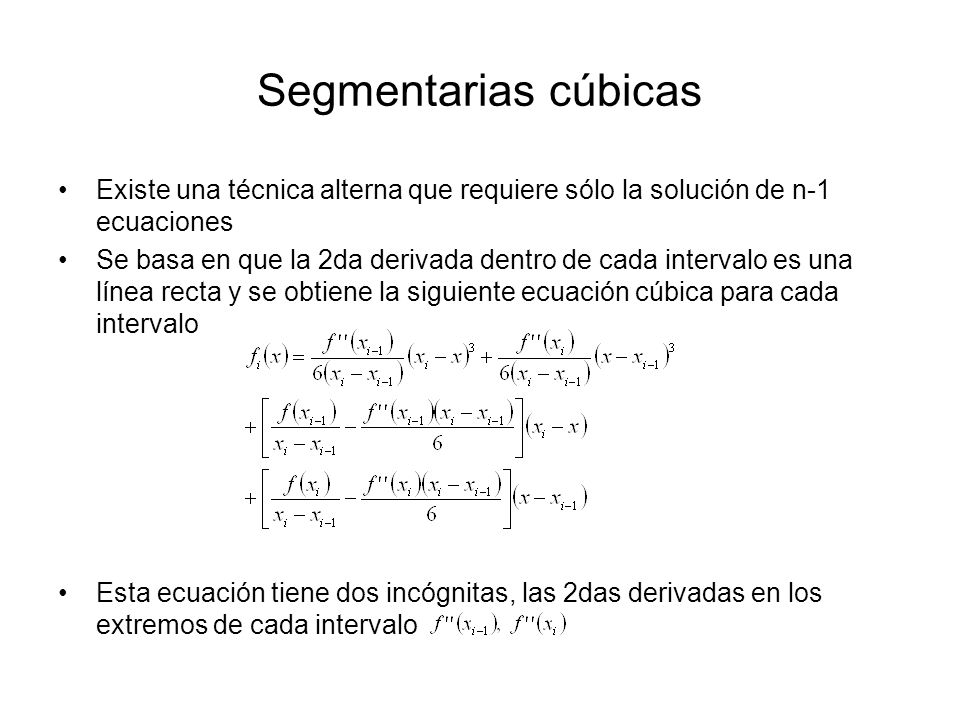

43 Segmentarias cúbicas Existe una técnica alterna que requiere sólo la solución de n-1 ecuaciones Se basa en que la 2da derivada dentro de cada intervalo es una línea recta y se obtiene la siguiente ecuación cúbica para cada intervalo Esta ecuación tiene dos incógnitas, las 2das derivadas en los extremos de cada intervalo

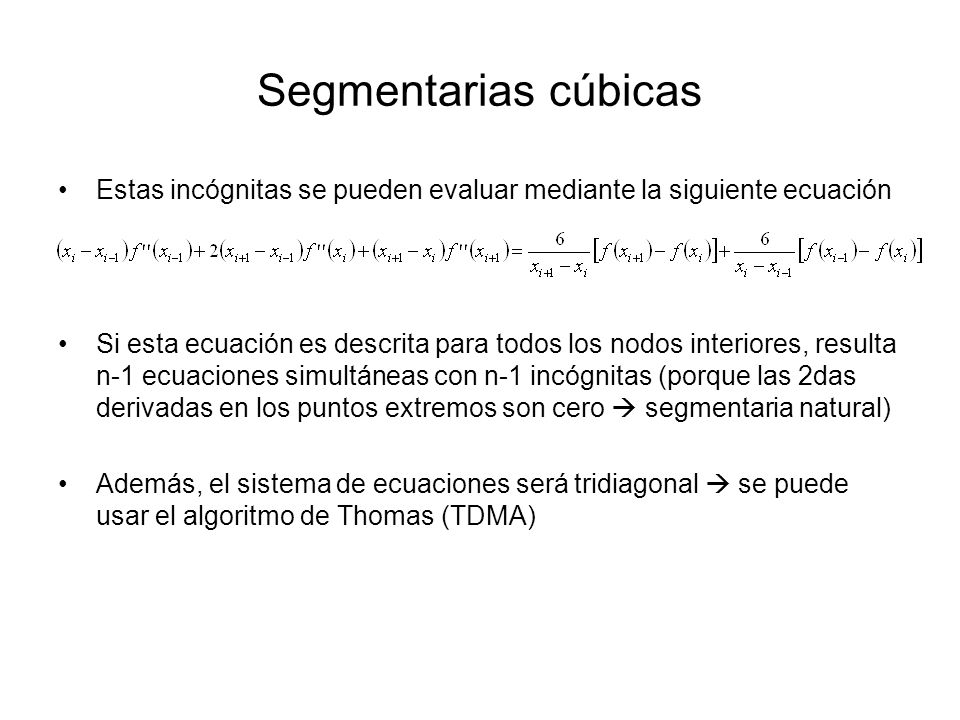

44 Segmentarias cúbicas Estas incógnitas se pueden evaluar mediante la siguiente ecuación Si esta ecuación es descrita para todos los nodos interiores, resulta n-1 ecuaciones simultáneas con n-1 incógnitas (porque las 2das derivadas en los puntos extremos son cero  segmentaria natural) Además, el sistema de ecuaciones será tridiagonal  se puede usar el algoritmo de Thomas (TDMA)
