1 NOMBRE: LOURDES SUSANA DE LA TORRE BENÍTEZ UMSA - FACULTAD DE INGENIERÍA MATERIA: IMA 1000

2 ESQUEMA DEL PROBLEMA

3 CUESTIONARIO Se tiene planificada la construcción de una edificación privada denominada Hotel Tropical (5 estrellas) localizada a 60 km medidos a partir del puente viejo Yolosa, considerando los datos anteriores determinar: ¿Cuál es la calidad del agua en el punto de la obra de toma en el punto 5? ¿Qué tipo de tratamiento de potabilización del agua se debe usar para que ésta sea apta para consumo y piscinas? ¿Qué tipo de tratamiento de aguas residuales se debe implementar para que la descarga mejore de categoría o por lo menos se mantenga en la misma del punto 5? ¿Las descargas previas a la instalación del hotel Tropical cumplen con el RMCH d la Ley 1333?

4 ECUACIONES UTILIZADAS

5 RESULTADOS Mezcla1: Estación Número Caudal Q (m 3 /s) OD (mg/l)DBO (mg/l)T (°C) 1'1,19 5,6014,9116 2 0,01428522 Mezcla 11,205,5917,1616,05 Mezcla2: Estación Número Caudal Q (m 3 /s) OD (mg/l)DBO (mg/l)T (°C) Mezcla11,20 5,5917,1616,05 3 0,63,53517 Mezcla21,84,8923,1116,37 Mezcla3 Estación Número Caudal Q (m 3 /s) OD (mg/l)DBO (mg/l)T (°C) Mezcla21,8 4,8923,1116,37 4 0,428523 Mezcla32,204,3734,3618 Mezcla4 Estación Número Caudal Q (m 3 /s) OD (mg/l)DBO (mg/l)T (°C) 52,17 6,48 30,34 18 6 0,0153,53522 Mezcla42,196,4630,3718 MEZCLA1 MEZCLA 2 MEZCLA 3 MEZCLA 4

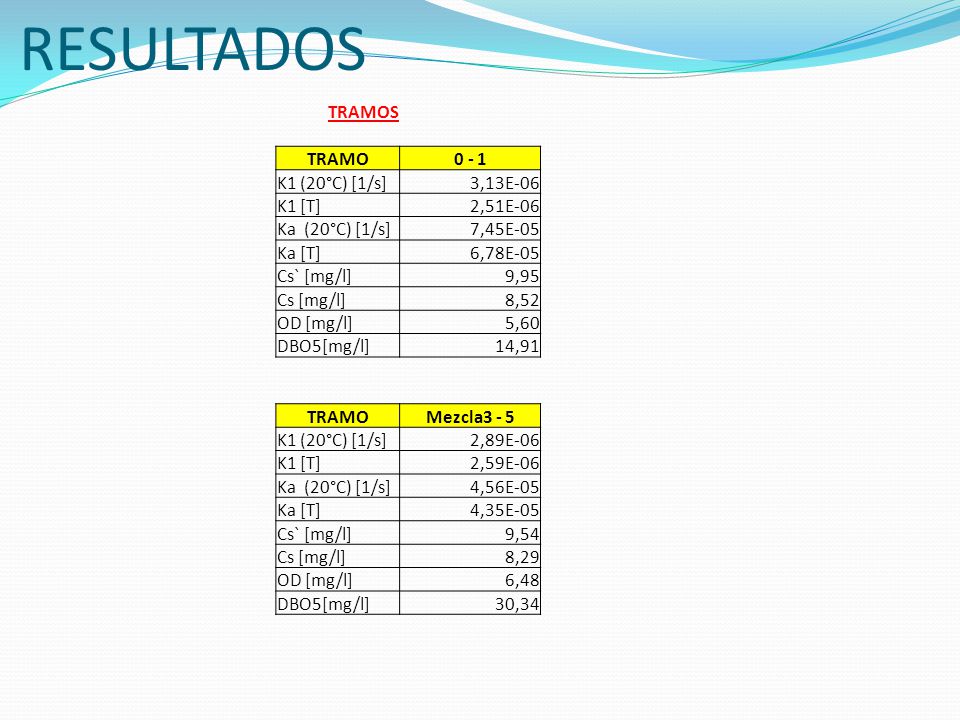

6 RESULTADOS TRAMOS TRAMO0 - 1 K1 (20°C) [1/s]3,13E-06 K1 [T]2,51E-06 Ka (20°C) [1/s]7,45E-05 Ka [T]6,78E-05 Cs` [mg/l]9,95 Cs [mg/l]8,52 OD [mg/l]5,60 DBO5[mg/l]14,91 TRAMOMezcla3 - 5 K1 (20°C) [1/s]2,89E-06 K1 [T]2,59E-06 Ka (20°C) [1/s]4,56E-05 Ka [T]4,35E-05 Cs` [mg/l]9,54 Cs [mg/l]8,29 OD [mg/l]6,48 DBO5[mg/l]30,34

7 DBO VS DISTANCIA

8 OD VS DISTANCIA

9 RESPUESTAS AL CUESTIONARIO ParámetroPunto 5’ (toma) DBO (mg/l) 30,34 OD (mg/l) 6,48 Respuesta pregunta 1): Respuesta pregunta 2): PUNTO DE 0 – 1 → CLASE C DBO5 = 14,91 [mg/l] PUNTO DE CONTROL 1 - 2 → CLASE C DBO5 =17,16 [mg/l] PUNTO DE CONTROL 2 - 3 → CLASE D DBO5 =23,11 [mg/l] PUNTO DE CONTROL 3 - 4 → CLASE D DBO5 = 34,36 [mg/l] PUNTO DE CONTROL 4 - 5 → CLASE D DBO5 = 30,34 [mg/l] PUNTO DE CONTROL 5 - 6 → CLASE D DBO5 = 30,37 [mg/l]

10 Respuesta pregunta 2) Ya que las aguas en el punto 5 son de clase D es necesario realizar el siguiente tratamiento para potabilizar las aguas y que sean aptas para consumo y piscinas: Almacenamiento prolongado o presedimentación, seguido de tratamiento físico químico completo: coagulación, floculación, filtración y desinfección.

11 Respuesta pregunta 3) La descarga del Arroyo A de aguas residuales tiene una DBO bastante alta (85 mg/l) por lo tanto la planta de tratamiento para que la calidad en el punto 5 mejore debe implementarse en el arroyo antes de que ingrese al río Yolosa. Un tratamiento alternativo para aguas residuales es por humedales que consiste en: Humedales artificiales Tanque de sedimentación – clarificador de placas inclinadas Tratamiento primario: cribado para eliminar sólidos

12 El agua residual desemboca en el humedal, que es una cava llena de arena El filtro del humedal consiste en una gran plantación, en este caso de plantas acuáticas con sus raíces dentro de la arena, que se alimentan del agua. Los nutrientes del agua son absorbidos por las plantas, que los atrapan en sus tejidos y los utilizan para su crecimiento. Los nutrientes absorbidos se eliminan con el cambio tallos de las plantas. Esos restos forman una capa aislante. El agua, ya tratada, desemboca desde el humedal hacia el Río. El tamaño del humedal: La superficie necesaria se calcula en base a la cantidad de producción de aguas residuales.

13 Respuesta pregunta 4): La descarga del Arroyo de aguas residuales “A” no cumple con la normativa ya que se están descargando con valores no permitidos (DBO = 85 mg/l) superando el valor establecido para agua de clase D. Así mismo la descarga del Hotel Senda Verde y las aguas del río “Z” tampoco cumplen con este límite señalado en la norma.
