APLICACIÓN DEL MODELO SIMOD AL RÍO YOLOSA

Presentación del tema: "APLICACIÓN DEL MODELO SIMOD AL RÍO YOLOSA"— Transcripción de la presentación:

1 APLICACIÓN DEL MODELO SIMOD AL RÍO YOLOSA
DOCENTE: ING. WALDO VARGAS BALLESTER ESTUDIANTE: GONZALES GONZALES FÁTIMA CRISTINA

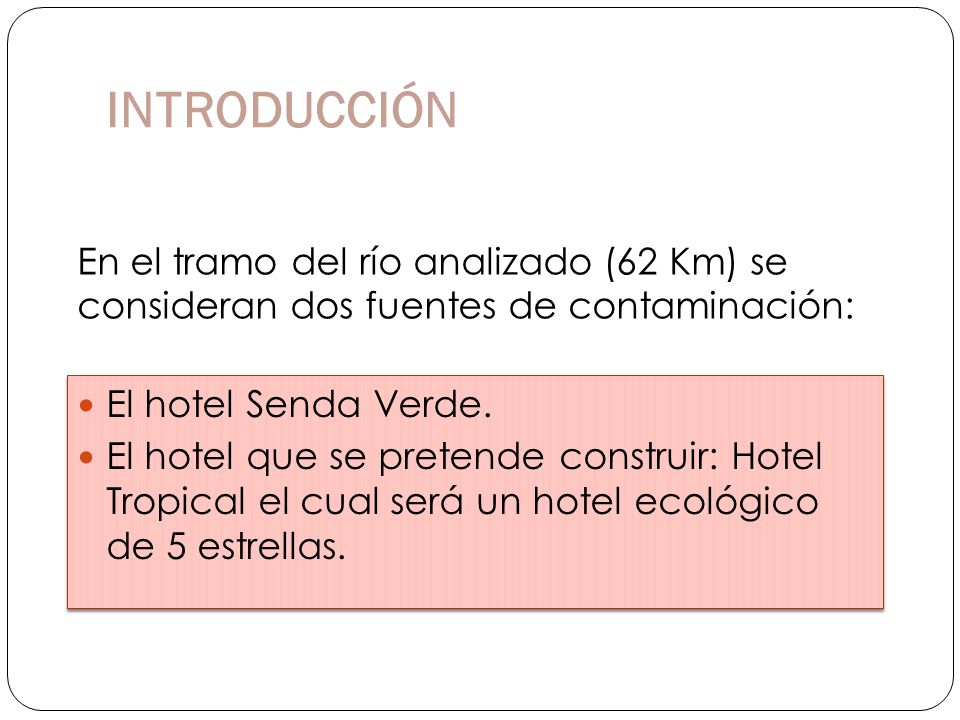

2 INTRODUCCIÓN En el tramo del río analizado (62 Km) se consideran dos fuentes de contaminación: El hotel Senda Verde. El hotel que se pretende construir: Hotel Tropical el cual será un hotel ecológico de 5 estrellas.

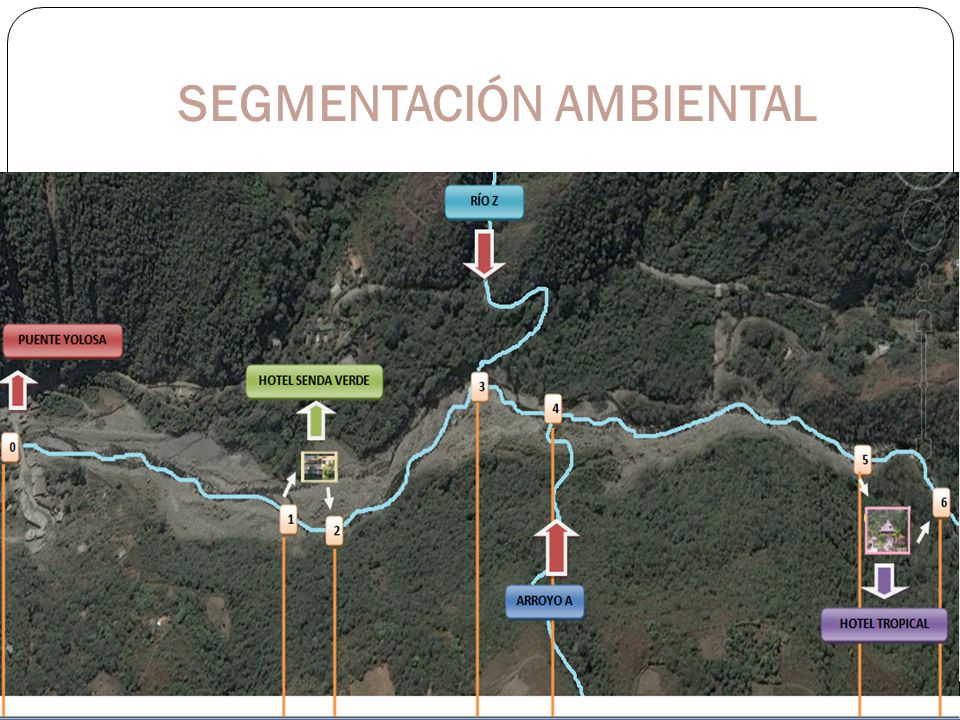

3 SEGMENTACIÓN AMBIENTAL

4 FÓRMULAS UTILIZADAS

5 FÓRMULAS UTILIZADAS

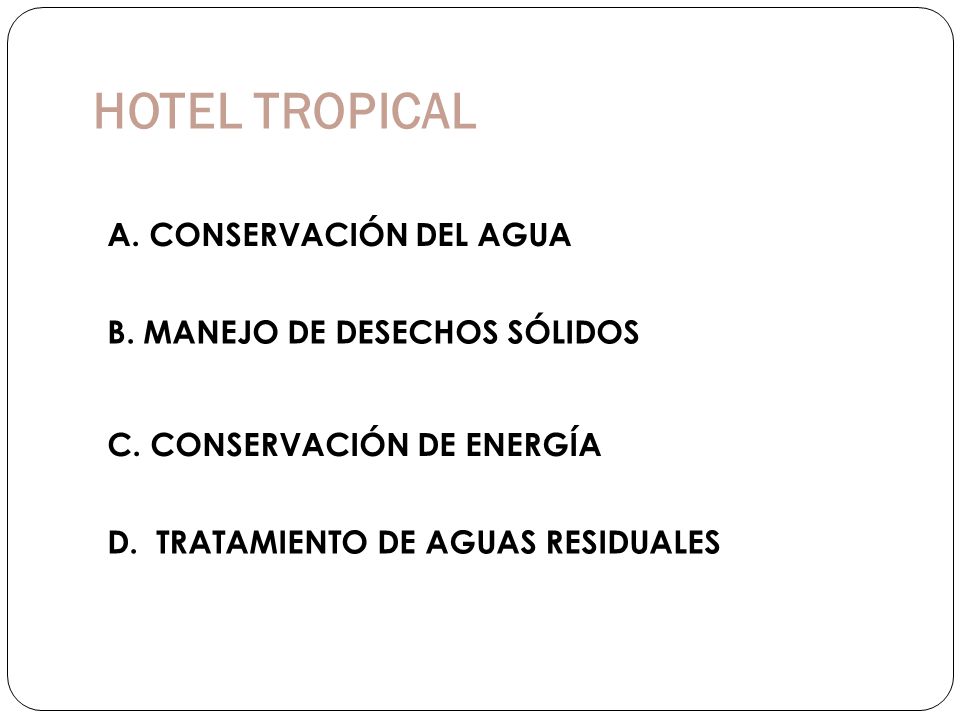

6 HOTEL TROPICAL A. CONSERVACIÓN DEL AGUA B. MANEJO DE DESECHOS SÓLIDOS
C. CONSERVACIÓN DE ENERGÍA D. TRATAMIENTO DE AGUAS RESIDUALES

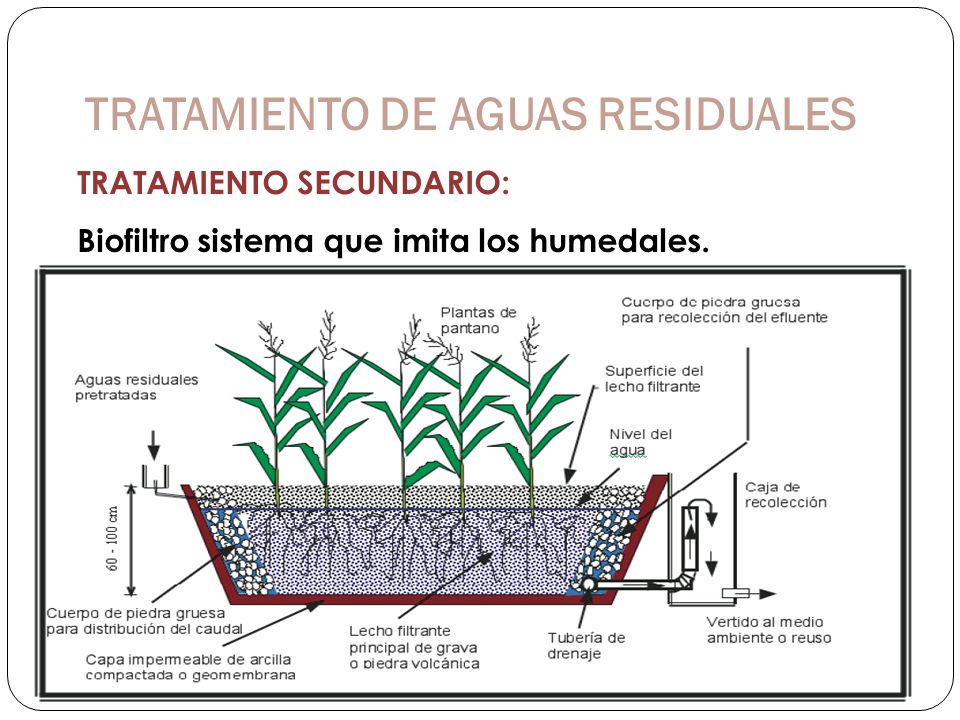

7 TRATAMIENTO DE AGUAS RESIDUALES
TRATAMIENTO SECUNDARIO: Biofiltro sistema que imita los humedales.

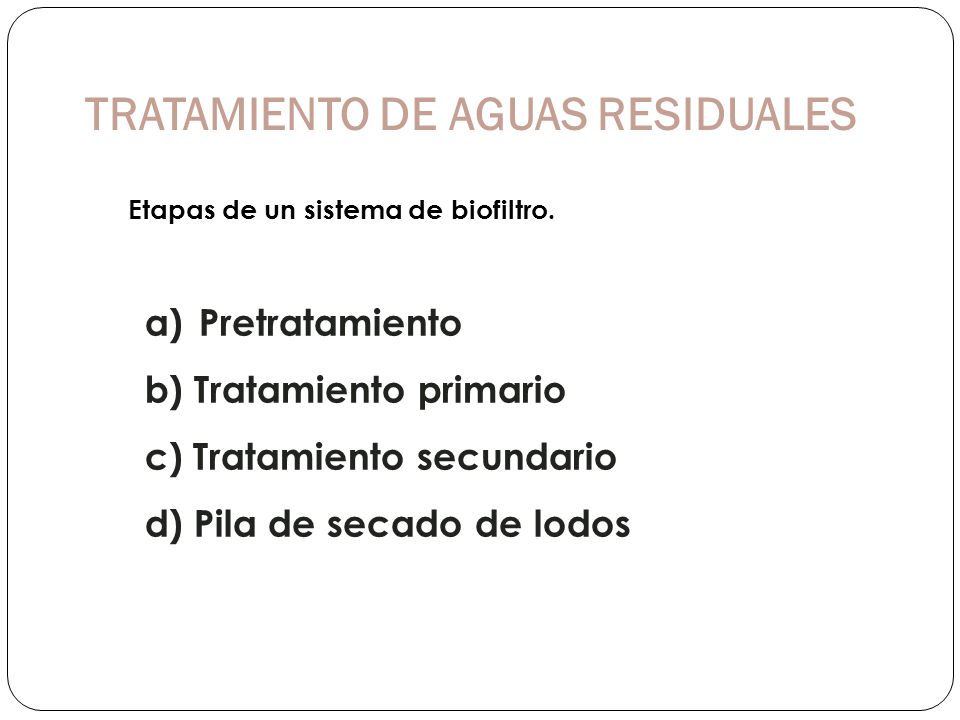

8 TRATAMIENTO DE AGUAS RESIDUALES
Etapas de un sistema de biofiltro. Pretratamiento b) Tratamiento primario c) Tratamiento secundario d) Pila de secado de lodos

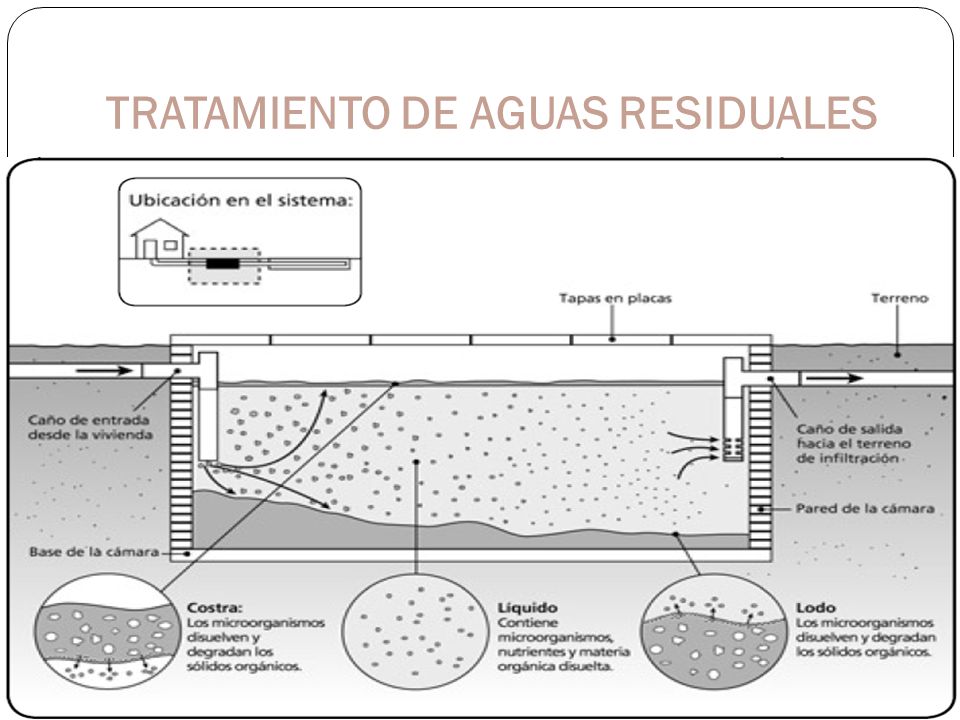

9 TRATAMIENTO DE AGUAS RESIDUALES

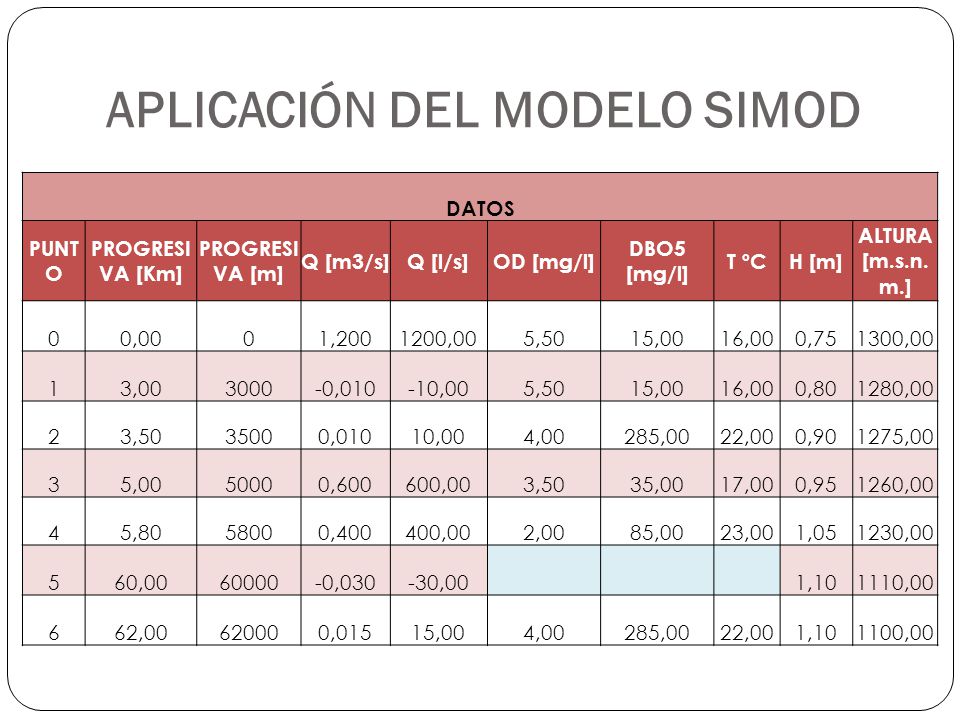

10 APLICACIÓN DEL MODELO SIMOD
DATOS PUNTO PROGRESIVA [Km] PROGRESIVA [m] Q [m3/s] Q [l/s] OD [mg/l] DBO5 [mg/l] T ºC H [m] ALTURA [m.s.n.m.] 0,00 1,200 1200,00 5,50 15,00 16,00 0,75 1300,00 1 3,00 3000 -0,010 -10,00 0,80 1280,00 2 3,50 3500 0,010 10,00 4,00 285,00 22,00 0,90 1275,00 3 5,00 5000 0,600 600,00 35,00 17,00 0,95 1260,00 4 5,80 5800 0,400 400,00 2,00 85,00 23,00 1,05 1230,00 5 60,00 60000 -0,030 -30,00 1,10 1110,00 6 62,00 62000 0,015 1100,00

11 APLICACIÓN DEL MODELO SIMOD

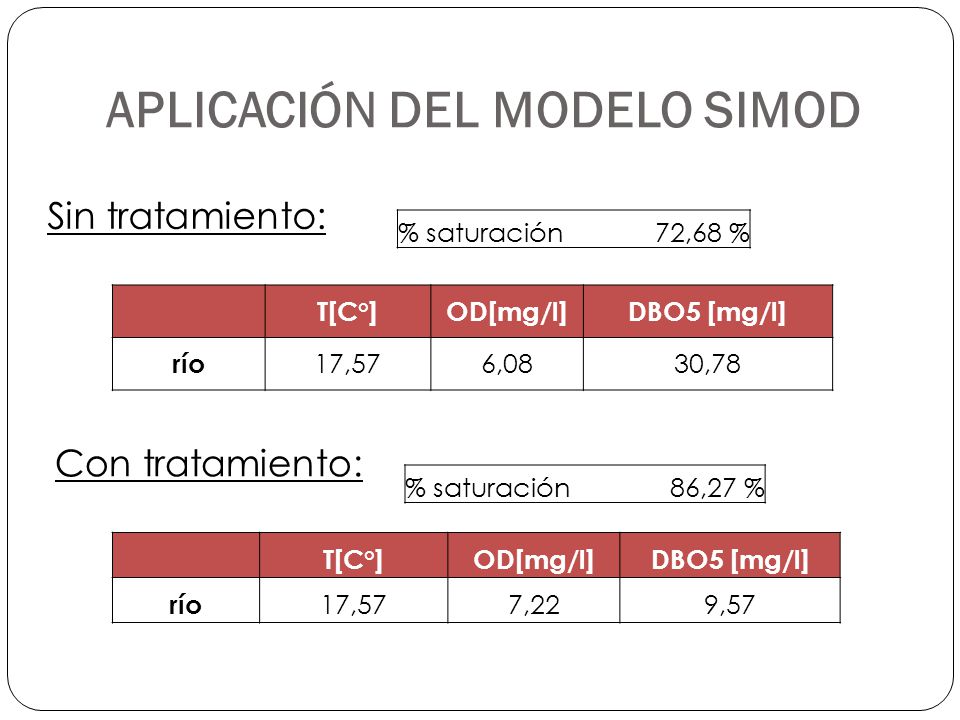

Sin tratamiento: % saturación 72,68 % T[C°] OD[mg/l] DBO5 [mg/l] río 17,57 6,08 30,78 Con tratamiento: % saturación 86,27 % T[C°] OD[mg/l] DBO5 [mg/l] río 17,57 7,22 9,57

12 APLICACIÓN DEL MODELO SIMOD

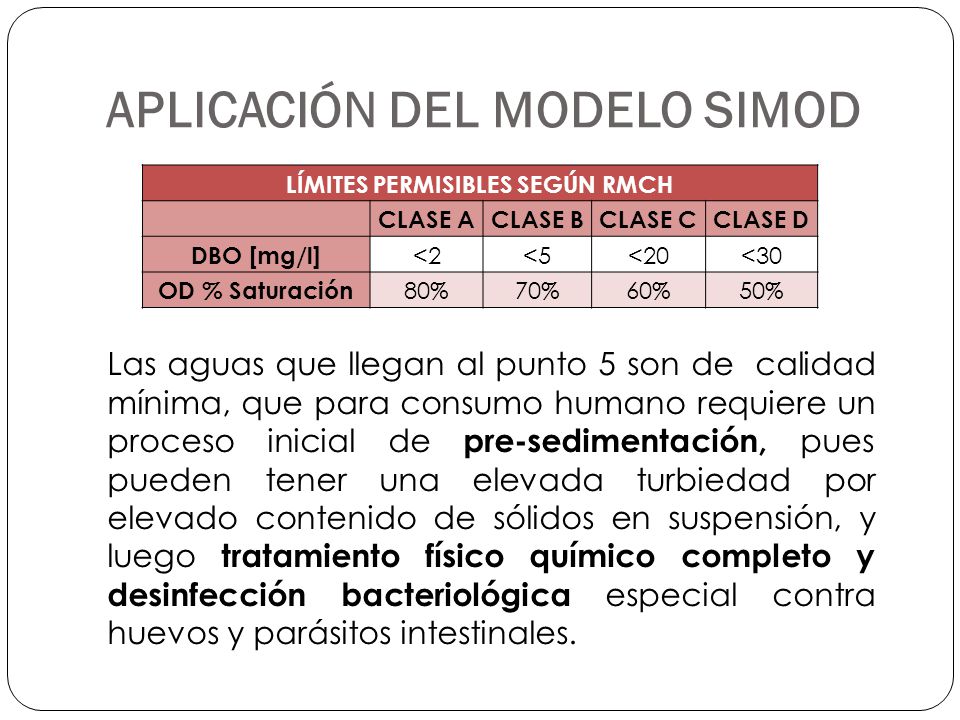

LÍMITES PERMISIBLES SEGÚN RMCH CLASE A CLASE B CLASE C CLASE D DBO [mg/l] <2 <5 <20 <30 OD % Saturación 80% 70% 60% 50% Las aguas que llegan al punto 5 son de calidad mínima, que para consumo humano requiere un proceso inicial de pre-sedimentación, pues pueden tener una elevada turbiedad por elevado contenido de sólidos en suspensión, y luego tratamiento físico químico completo y desinfección bacteriológica especial contra huevos y parásitos intestinales.

13 APLICACIÓN DEL MODELO SIMOD

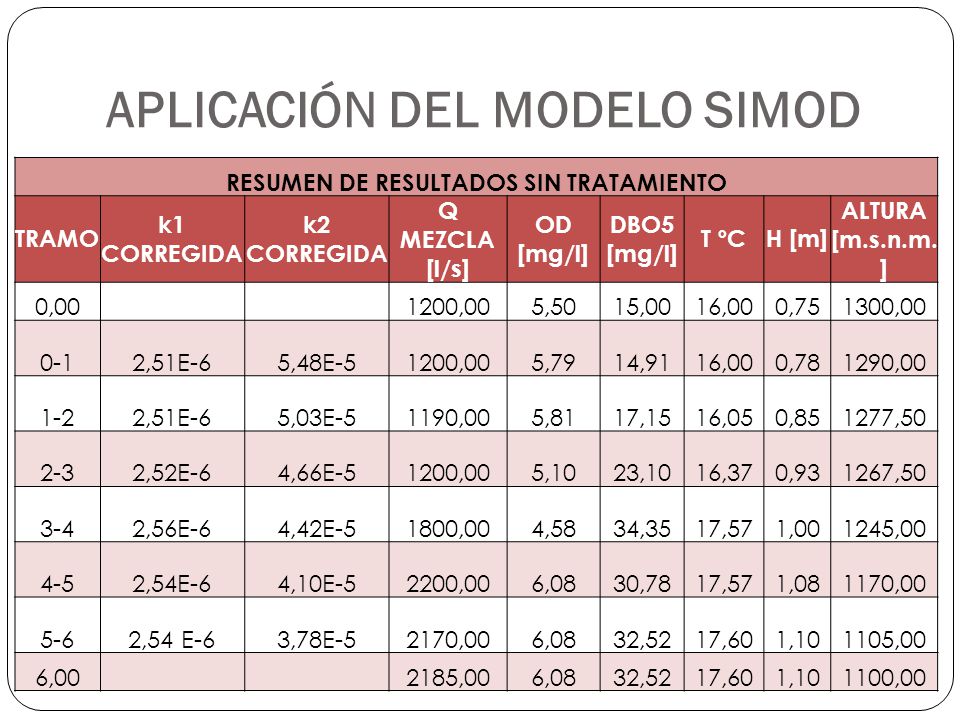

RESUMEN DE RESULTADOS SIN TRATAMIENTO TRAMO k1 CORREGIDA k2 CORREGIDA Q MEZCLA [l/s] OD [mg/l] DBO5 [mg/l] T ºC H [m] ALTURA [m.s.n.m.] 0,00 1200,00 5,50 15,00 16,00 0,75 1300,00 0-1 2,51E-6 5,48E-5 5,79 14,91 0,78 1290,00 1-2 5,03E-5 1190,00 5,81 17,15 16,05 0,85 1277,50 2-3 2,52E-6 4,66E-5 5,10 23,10 16,37 0,93 1267,50 3-4 2,56E-6 4,42E-5 1800,00 4,58 34,35 17,57 1,00 1245,00 4-5 2,54E-6 4,10E-5 2200,00 6,08 30,78 1,08 1170,00 5-6 2,54 E-6 3,78E-5 2170,00 32,52 17,60 1,10 1105,00 6,00 2185,00 1100,00

14 APLICACIÓN DEL MODELO SIMOD

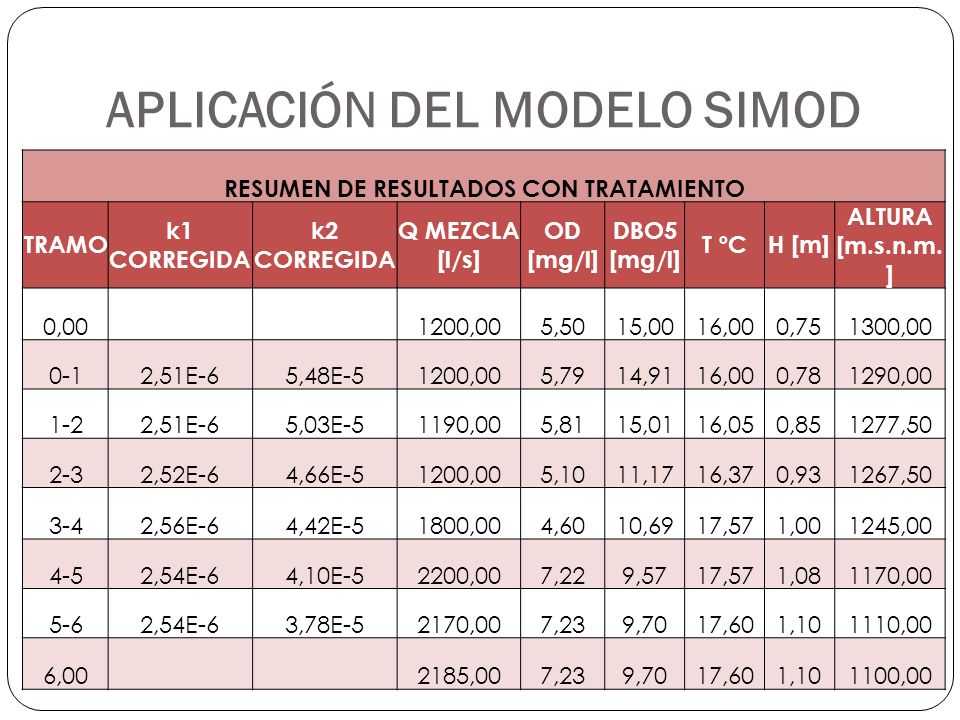

RESUMEN DE RESULTADOS CON TRATAMIENTO TRAMO k1 CORREGIDA k2 CORREGIDA Q MEZCLA [l/s] OD [mg/l] DBO5 [mg/l] T ºC H [m] ALTURA [m.s.n.m.] 0,00 1200,00 5,50 15,00 16,00 0,75 1300,00 0-1 2,51E-6 5,48E-5 5,79 14,91 0,78 1290,00 1-2 5,03E-5 1190,00 5,81 15,01 16,05 0,85 1277,50 2-3 2,52E-6 4,66E-5 5,10 11,17 16,37 0,93 1267,50 3-4 2,56E-6 4,42E-5 1800,00 4,60 10,69 17,57 1,00 1245,00 4-5 2,54E-6 4,10E-5 2200,00 7,22 9,57 1,08 1170,00 5-6 3,78E-5 2170,00 7,23 9,70 17,60 1,10 1110,00 6,00 2185,00 1100,00

15 GRÁFICAS

16

17
