Imprimiendo en 3D con MakerBot Replicator 2X
2

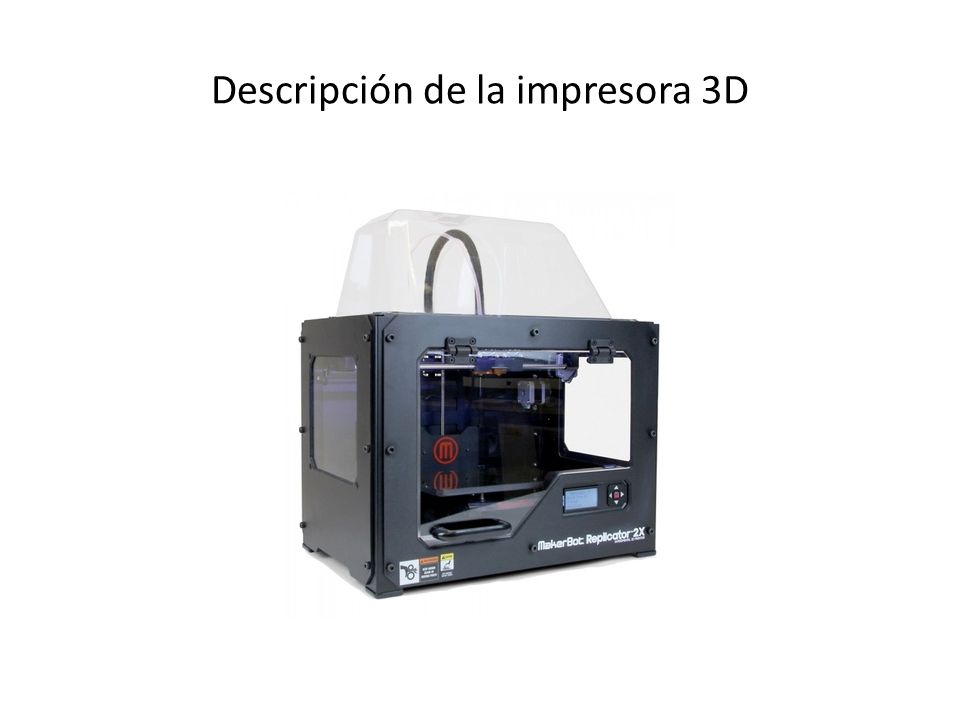

Descripción de la impresora 3D
4
Workflow en Makerbot 2x Encendido Está nivelada la base de trabajo? SI NO Nivelar Base Está correctamente instalado el filamento? NO Cargar Filamento Precalentar Preparar archivo en Makerware MAKE IT! SI
5

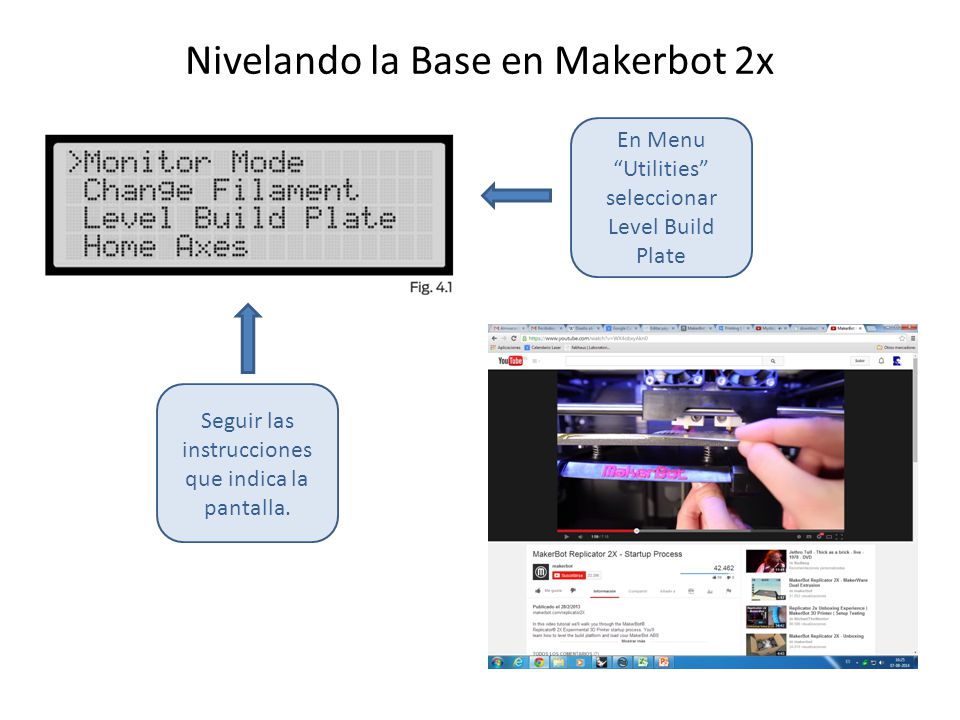

Nivelando la Base en Makerbot 2x En Menu “Utilities” seleccionar Level Build Plate Seguir las instrucciones que indica la pantalla.
6

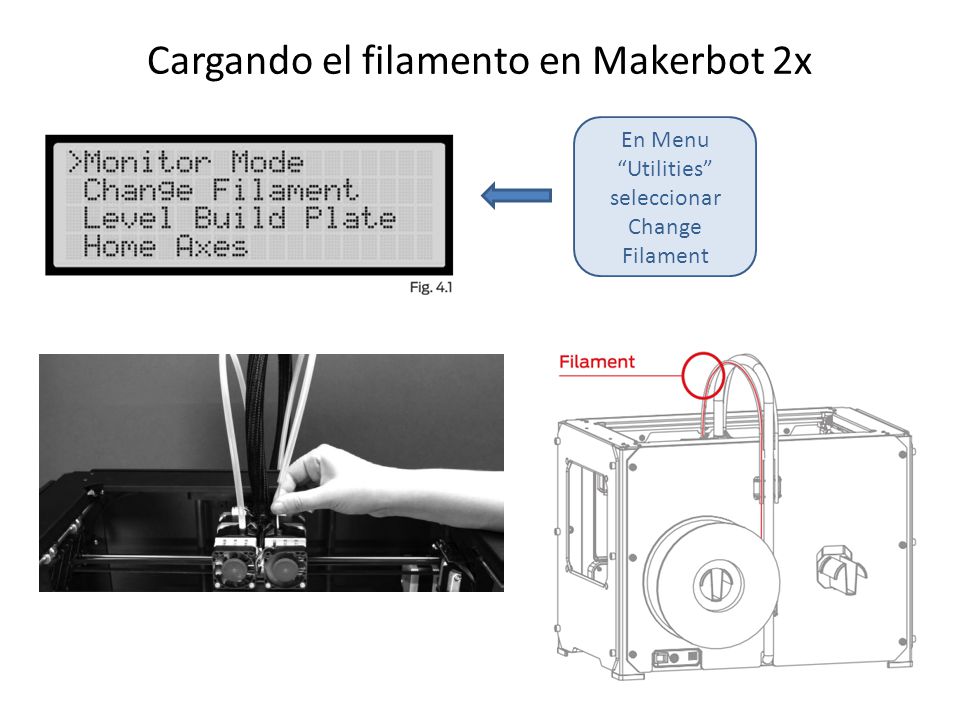

Cargando el filamento en Makerbot 2x En Menu “Utilities” seleccionar Change Filament
7

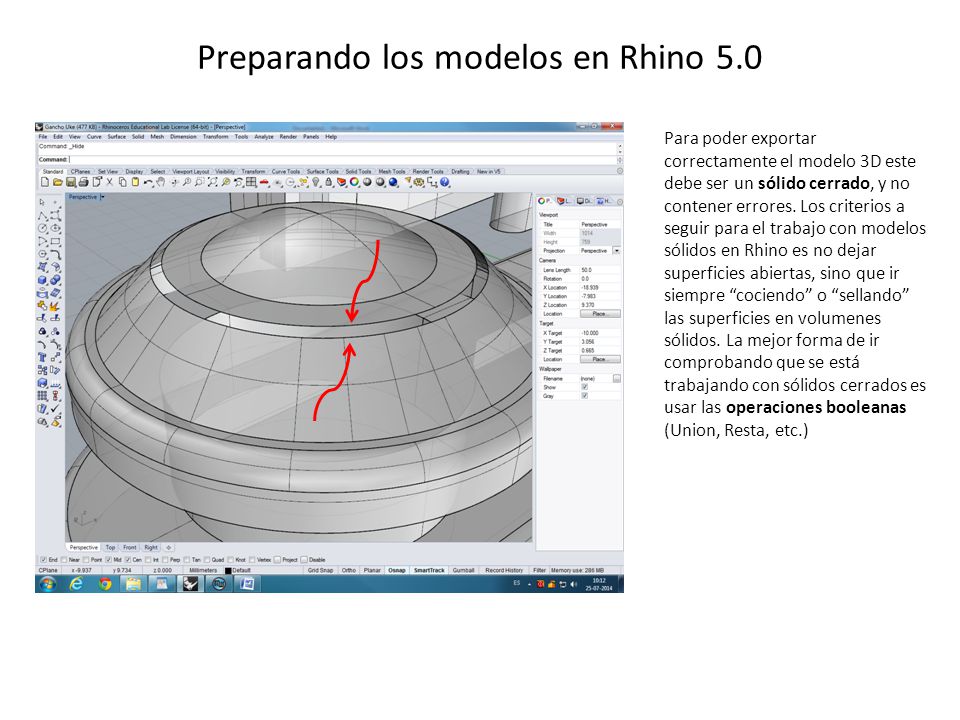

Preparando los modelos en Rhino 5.0 Para poder exportar correctamente el modelo 3D este debe ser un sólido cerrado, y no contener errores. Los criterios a seguir para el trabajo con modelos sólidos en Rhino es no dejar superficies abiertas, sino que ir siempre “cociendo” o “sellando” las superficies en volumenes sólidos. La mejor forma de ir comprobando que se está trabajando con sólidos cerrados es usar las operaciones booleanas (Union, Resta, etc.)
8

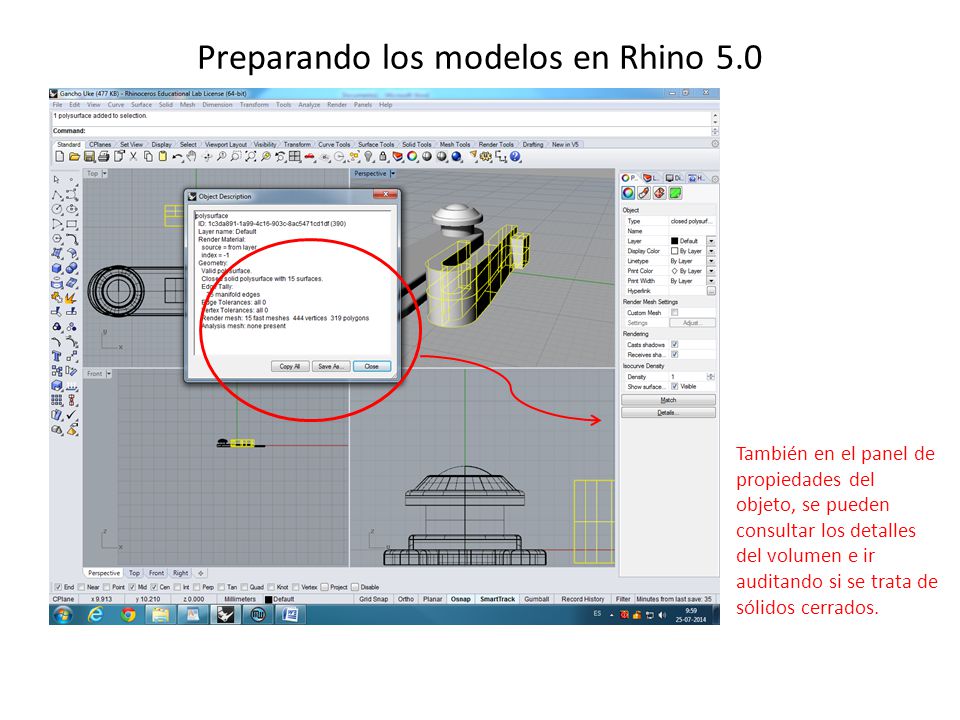

También en el panel de propiedades del objeto, se pueden consultar los detalles del volumen e ir auditando si se trata de sólidos cerrados. Preparando los modelos en Rhino 5.0
9

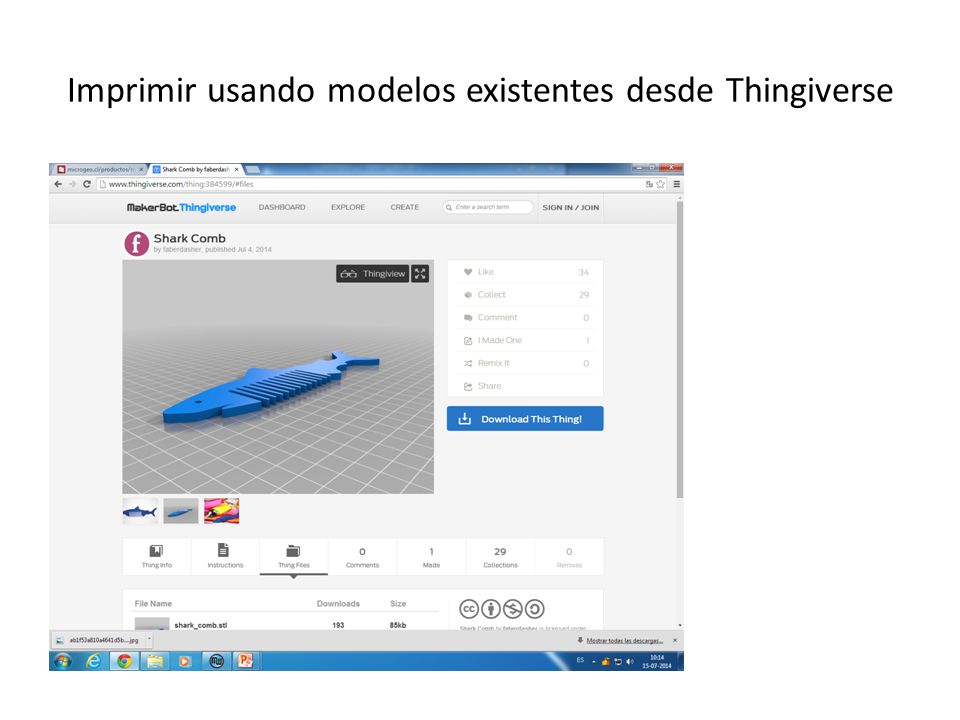

Imprimir usando modelos existentes desde Thingiverse
10
Abriendo el archivo desde software: Makerware. 1) Hacer click en [Add] Para abrir una ventana en el explorador y ubicar el archivo STL a imprimir.
11

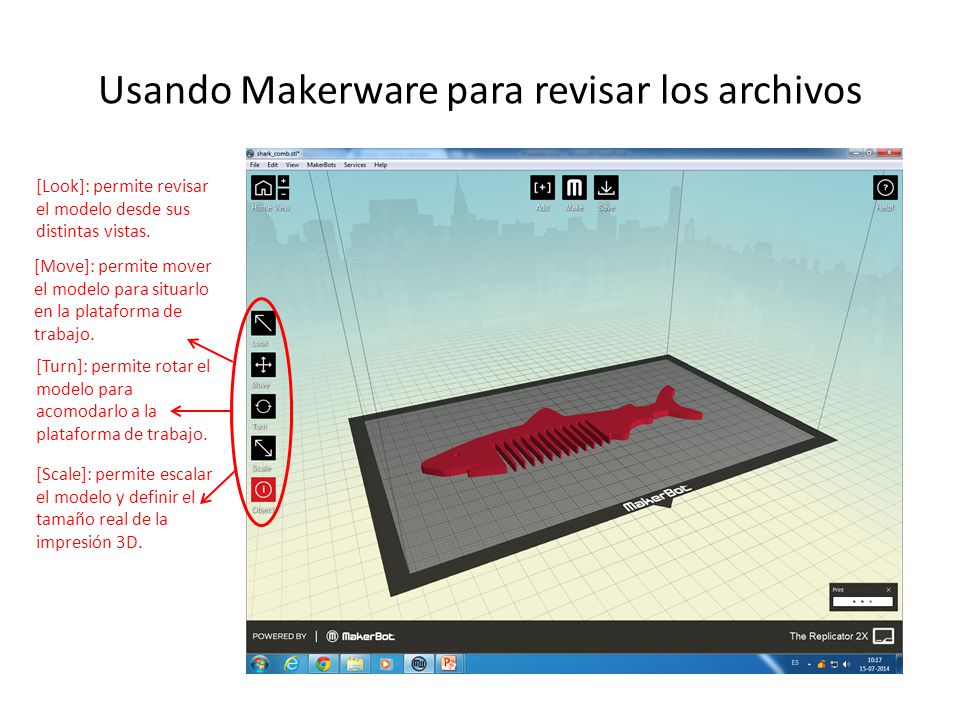

Usando Makerware para revisar los archivos [Look]: permite revisar el modelo desde sus distintas vistas. [Move]: permite mover el modelo para situarlo en la plataforma de trabajo. [Turn]: permite rotar el modelo para acomodarlo a la plataforma de trabajo. [Scale]: permite escalar el modelo y definir el tamaño real de la impresión 3D.
12

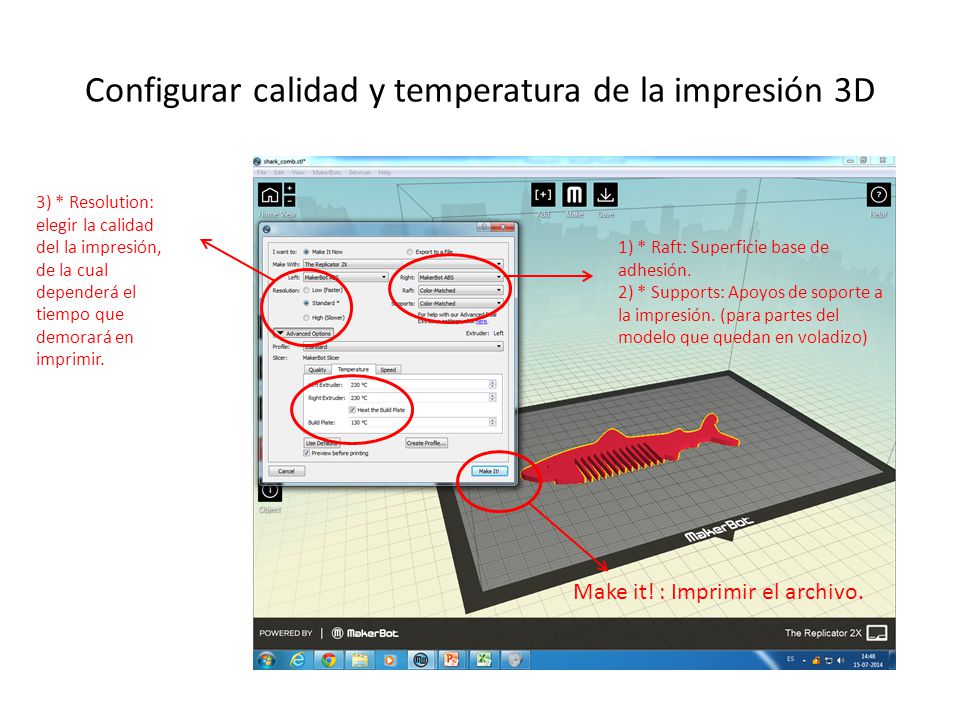

Configurar calidad y temperatura de la impresión 3D Make it! : Imprimir el archivo. 1) * Raft: Superficie base de adhesión. 2) * Supports: Apoyos de soporte a la impresión. (para partes del modelo que quedan en voladizo) 3) * Resolution: elegir la calidad del la impresión, de la cual dependerá el tiempo que demorará en imprimir.
