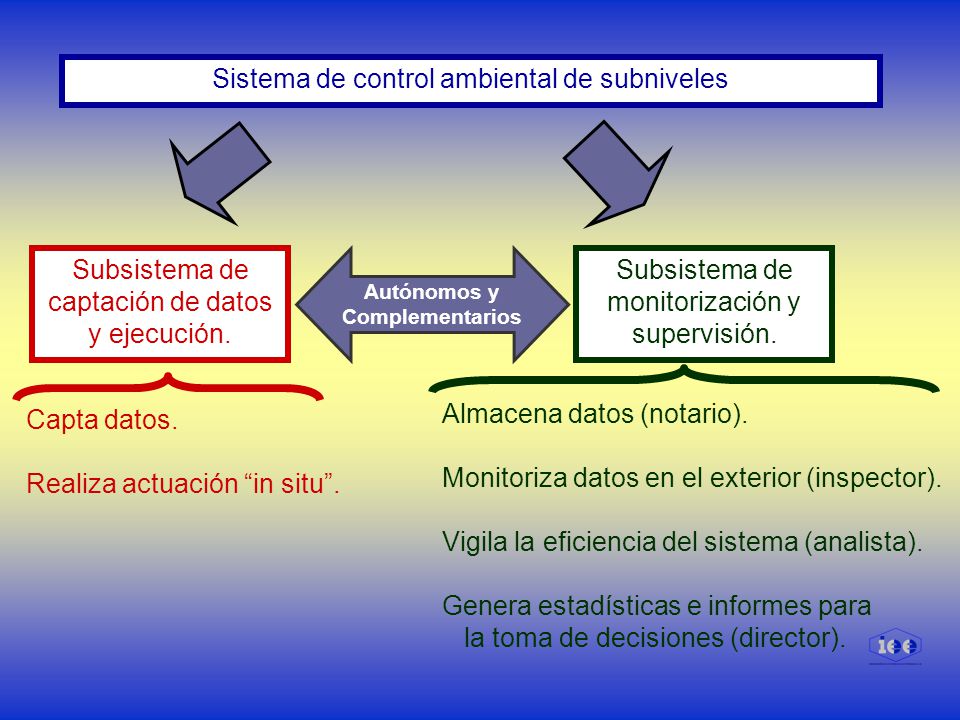

3 Sistema de control ambiental de subniveles Subsistema de captación de datos y ejecución. Subsistema de monitorización y supervisión. Capta datos. Realiza actuación “in situ”. Almacena datos (notario). Monitoriza datos en el exterior (inspector). Vigila la eficiencia del sistema (analista). Genera estadísticas e informes para la toma de decisiones (director). Autónomos y Complementarios

4 Subsistema de captación de datos y ejecución.

5 Subsistema ejecutivo: Magnitudes medidas

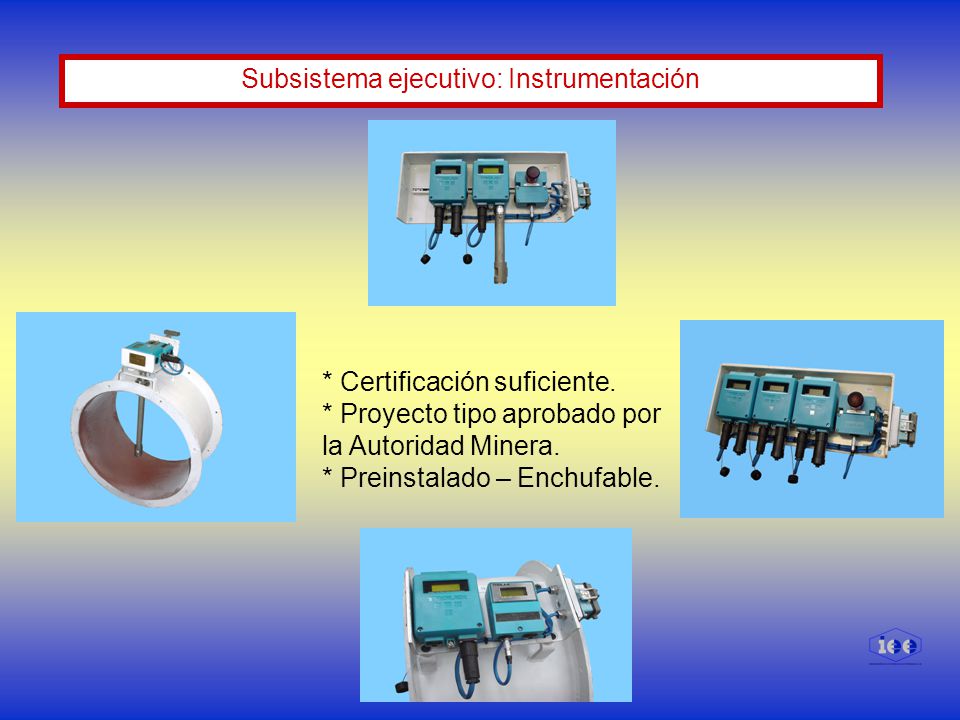

6 Subsistema ejecutivo: Instrumentación * Certificación suficiente. * Proyecto tipo aprobado por la Autoridad Minera. * Preinstalado – Enchufable.

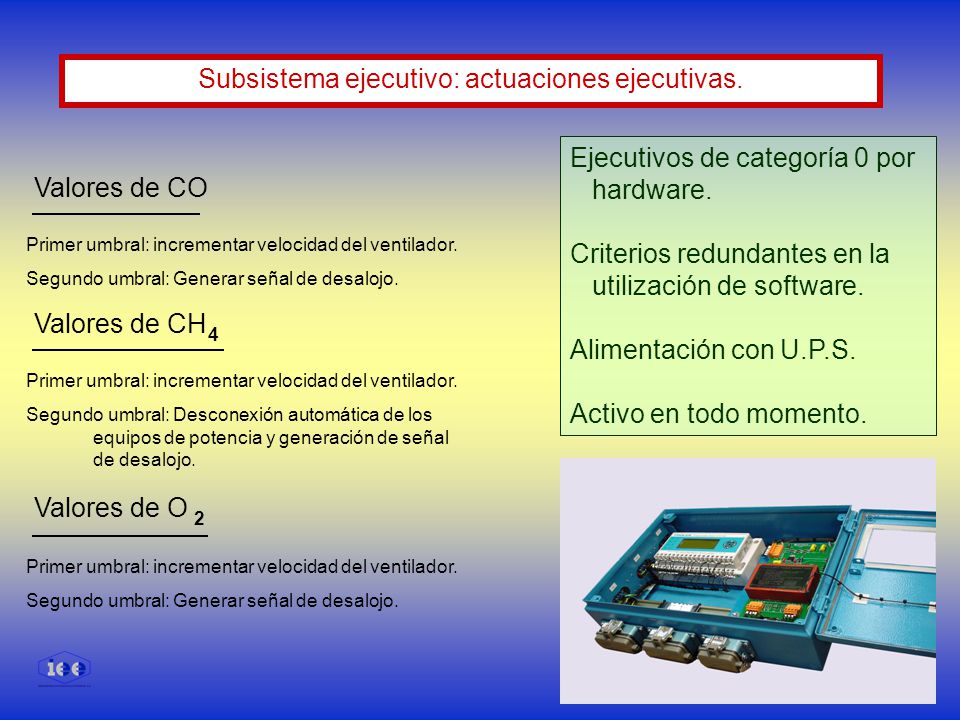

7 Subsistema ejecutivo: actuaciones ejecutivas. Valores de CO Valores de CH 4 Primer umbral: incrementar velocidad del ventilador. Segundo umbral: Generar señal de desalojo. Primer umbral: incrementar velocidad del ventilador. Segundo umbral: Desconexión automática de los equipos de potencia y generación de señal de desalojo. Valores de O 2 Primer umbral: incrementar velocidad del ventilador. Segundo umbral: Generar señal de desalojo. Ejecutivos de categoría 0 por hardware. Criterios redundantes en la utilización de software. Alimentación con U.P.S. Activo en todo momento.

8 Subsistema de monitorización y supervisión.

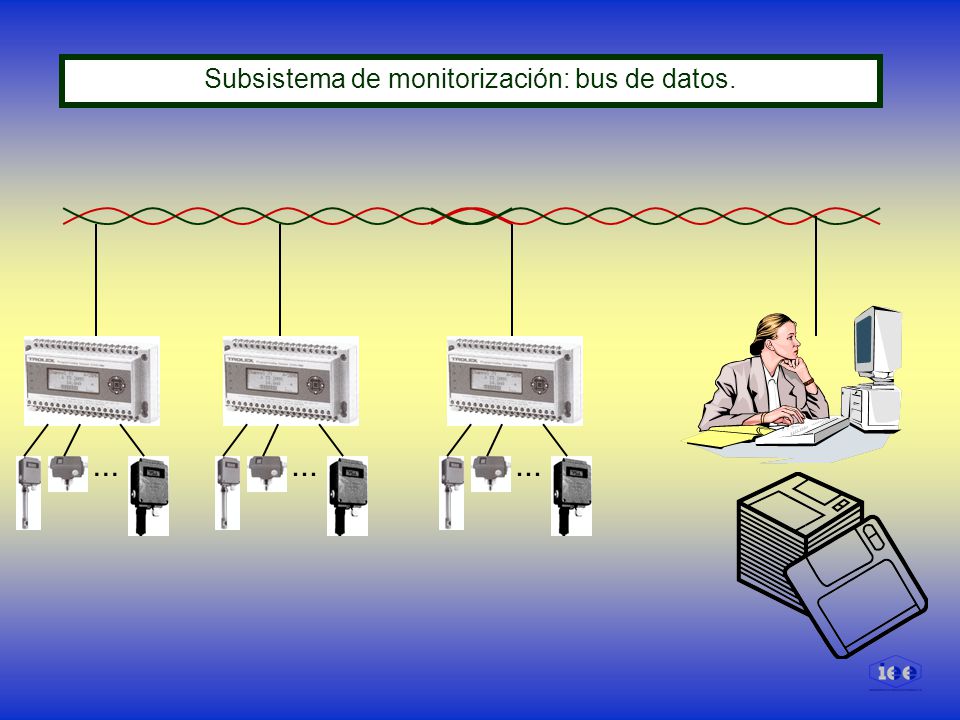

9 Subsistema de monitorización: bus de datos....

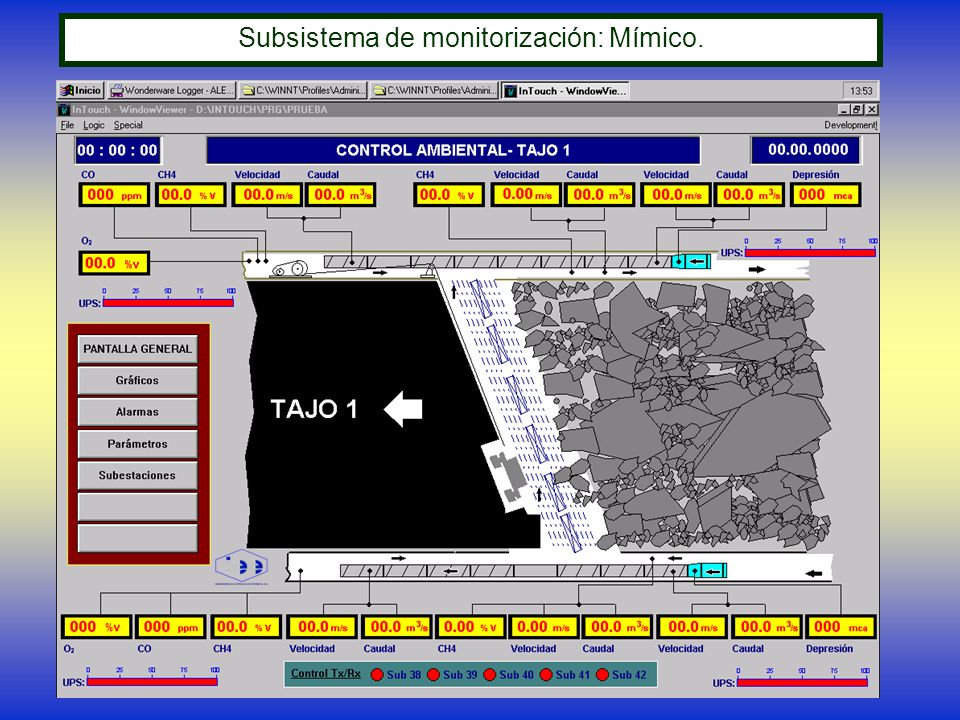

10 Subsistema de monitorización: Mímico.

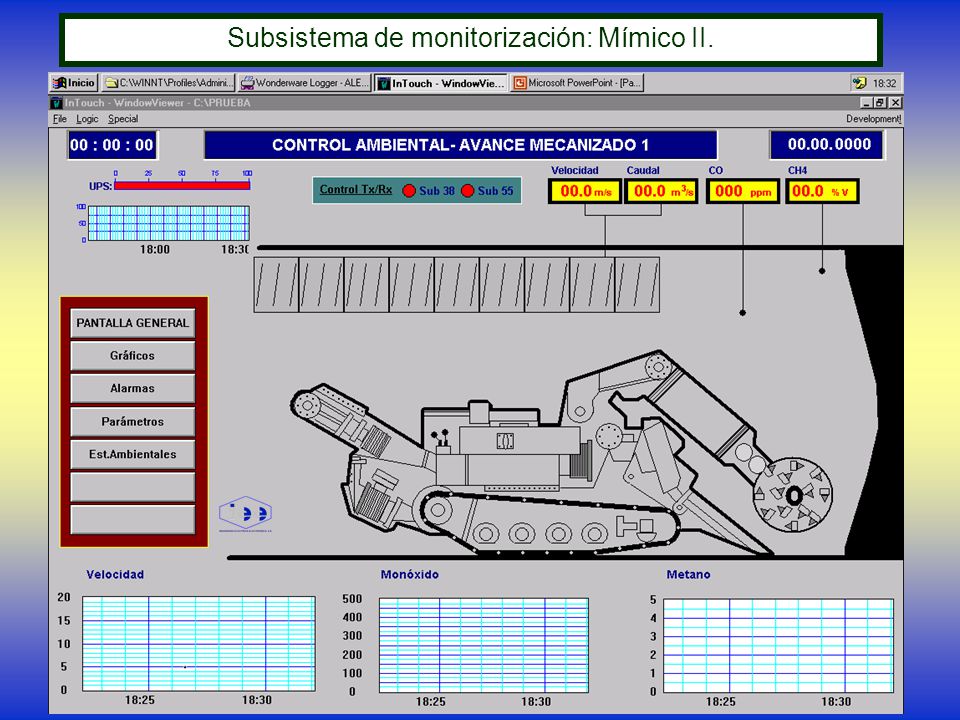

11 Subsistema de monitorización: Mímico II.

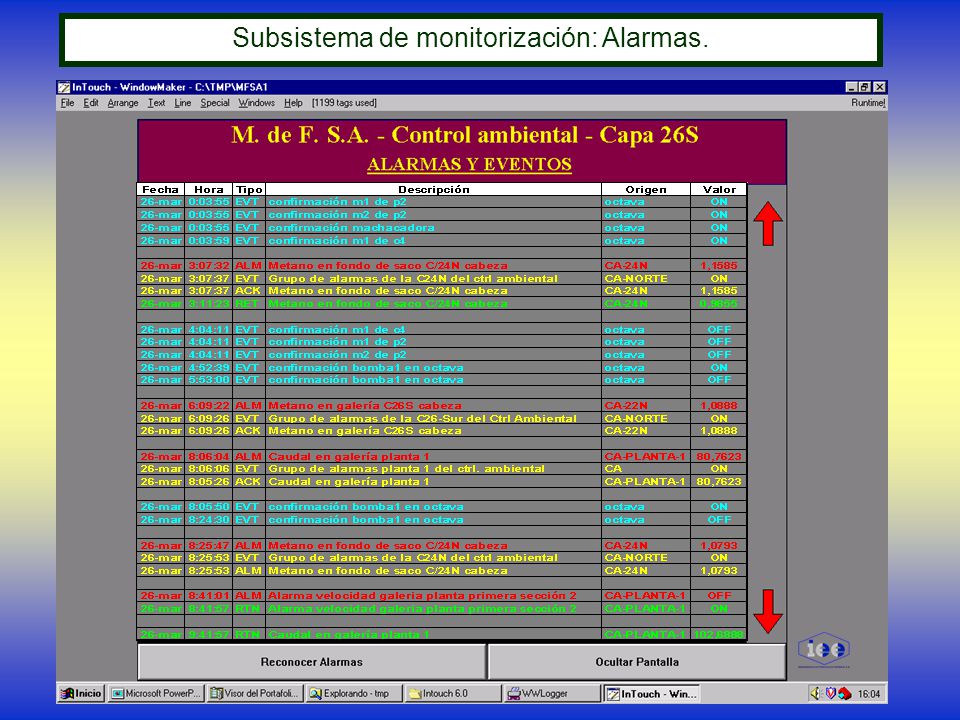

12 Subsistema de monitorización: Alarmas.

13 Subsistema de monitorización: Gráficas en Tiempo Real.

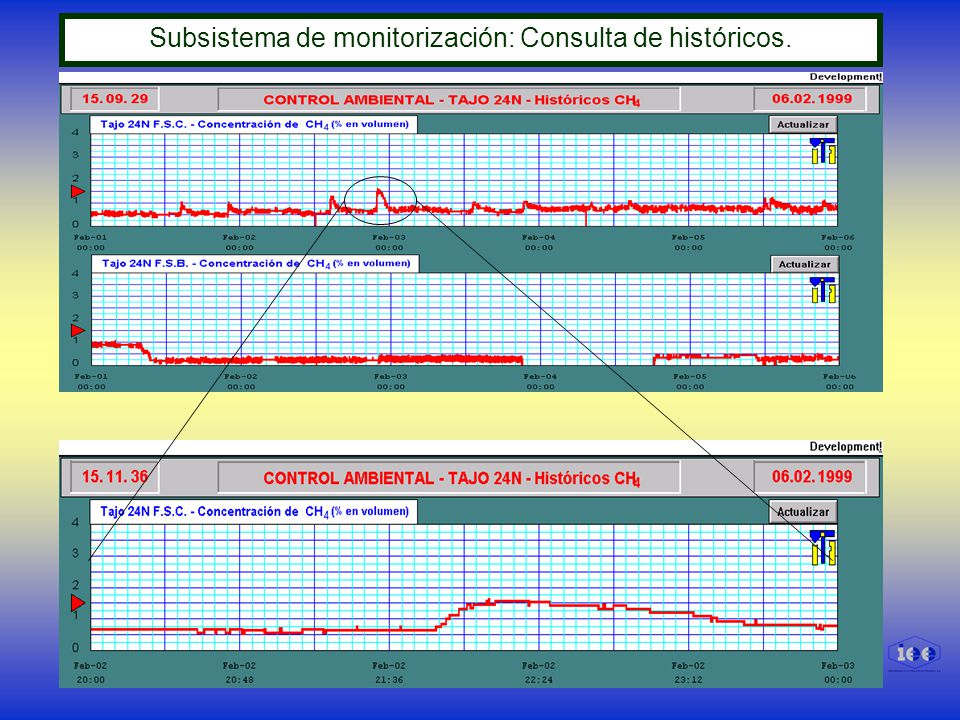

14 Subsistema de monitorización: Consulta de históricos.

15 Subsistema de monitorización: Eficiencia del circuito. ALGORITMO * Tipo de conducto. * Tipo de uniones. * Diámetro del conducto. * Longitud del conducto. * Tipo de impulsor. Velocidad máxima inicial Velocidad máxima final Comparativa entre: * Caudal final real. * Caudal final teórico. Problemas detectados: * Deterioro evidente del conducto. * Instalación defectuosa del conducto. * Uniones defectuosas entre tramos. Problemas detectados: * Deterioro evidente del conducto. * Instalación defectuosa del conducto. * Uniones defectuosas entre tramos.

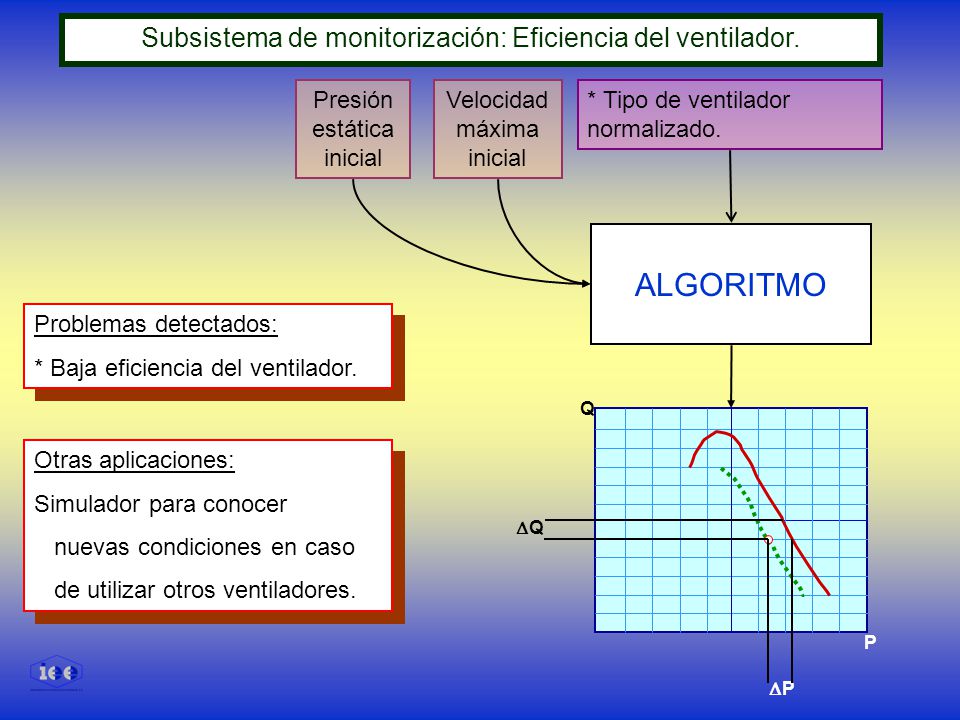

16 Subsistema de monitorización: Eficiencia del ventilador. ALGORITMO * Tipo de ventilador normalizado. Presión estática inicial Velocidad máxima inicial Problemas detectados: * Baja eficiencia del ventilador. Problemas detectados: * Baja eficiencia del ventilador. Q P QQ PP Otras aplicaciones: Simulador para conocer nuevas condiciones en caso de utilizar otros ventiladores. Otras aplicaciones: Simulador para conocer nuevas condiciones en caso de utilizar otros ventiladores.

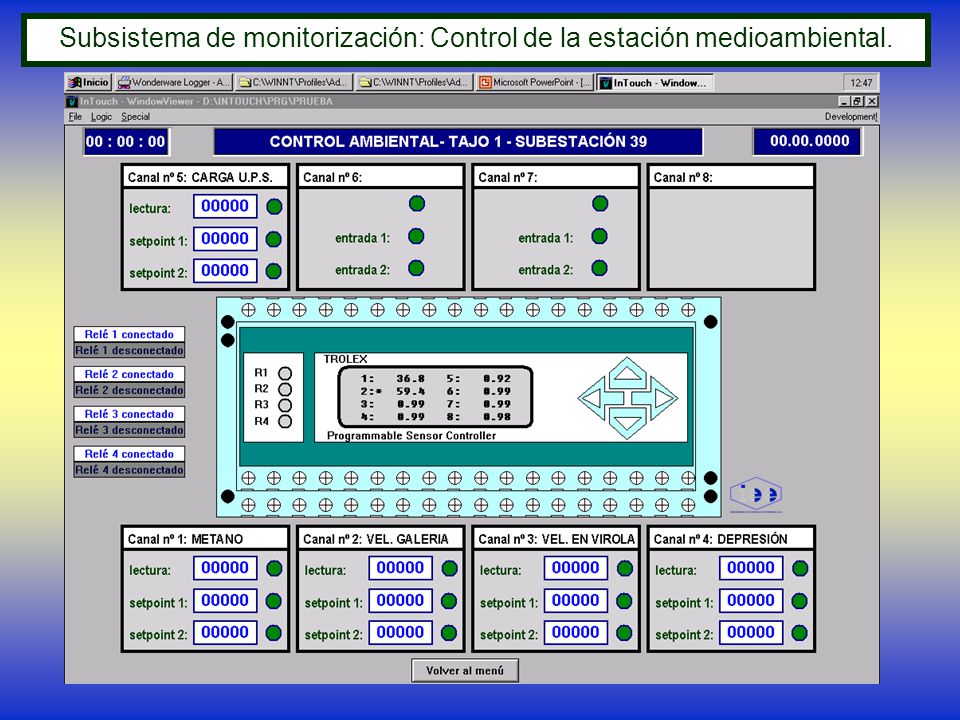

17 Subsistema de monitorización: Control de la estación medioambiental.

18 Subsistema de monitorización: Elaboración de informes estadísticos.
