1 Diagramas de Flujo de Datos (DFD)
MODELADO DE PROCESOS Ing. Sonia Godoy Hortua Diagramas de Flujo de Datos (DFD)

2 Diagramas de flujo de datos (DFD)
Representación gráfica de un sistema que ilustra cómo fluyen los datos a través de distintos procesos. Los DFDs se realizan a distintos niveles de abstracción, detallando procesos concretos que aparecen como elementos simples en DFDs de nivel Ing. Sonia Godoy Hortua

3 PROPOSITOS DFD El propósito de un Diagrama de Flujo de Datos (DFD) es mostrar, para un cierto sistema o subsistema: Cuáles son los límites del sistema De dónde vienen los datos A dónde van los datos cuando dejan el sistema Dónde se almacenan los datos Qué procesos transforman los datos y Las interacciones entre los procesos y los depósitos de datos Ing. Sonia Godoy Hortua

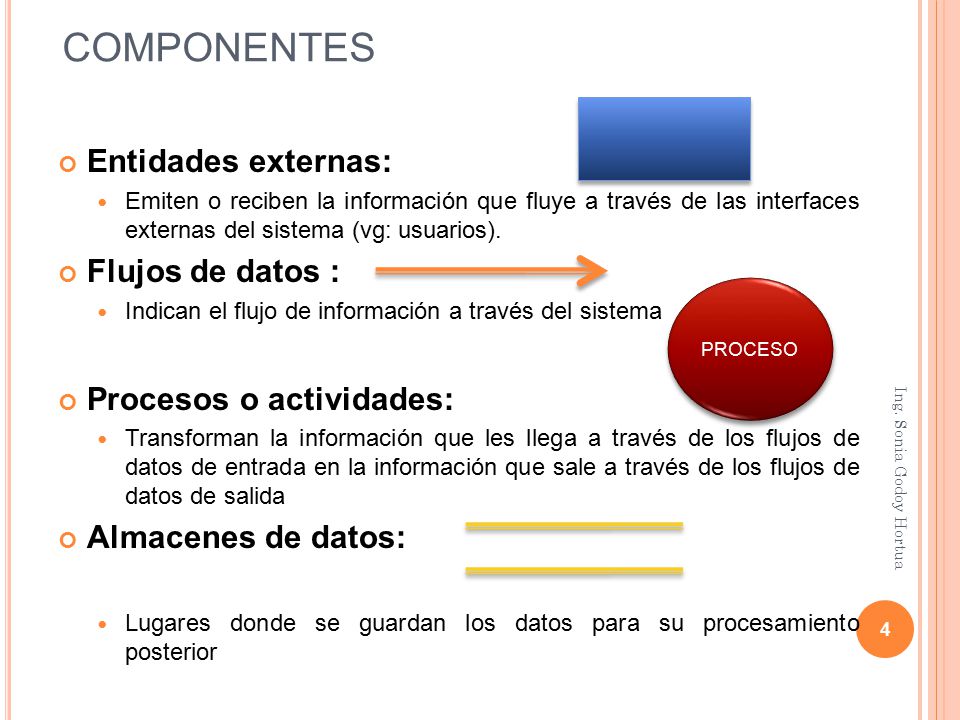

4 COMPONENTES Entidades externas: Flujos de datos :
Emiten o reciben la información que fluye a través de las interfaces externas del sistema (vg: usuarios). Flujos de datos : Indican el flujo de información a través del sistema Procesos o actividades: Transforman la información que les llega a través de los flujos de datos de entrada en la información que sale a través de los flujos de datos de salida Almacenes de datos: Lugares donde se guardan los datos para su procesamiento posterior PROCESO Ing. Sonia Godoy Hortua

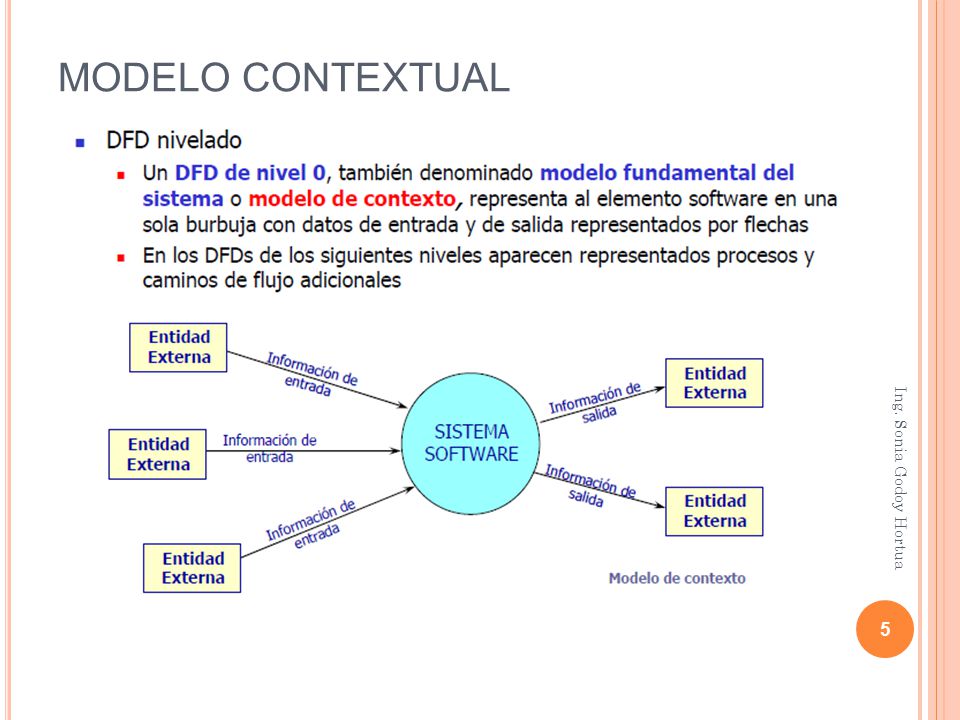

5 MODELO CONTEXTUAL Ing. Sonia Godoy Hortua

6 DFD : Construcción Representar el diagrama de contexto.
Representar el DFD de primer nivel, indicando los distintos subsistemas funcionales en que se descompone nuestro sistema. Descomponer cada uno de los procesos que aparecen en el DFD de primer nivel, hasta llegar a un nivel suficiente de detalle. Se recomienda el utilizar cuatro niveles de descomposición de diagramas. Nivel 0: Diagrama de contexto Nivel 1: Subsistemas Nivel 2: Funciones de cada subsistema Nivel 3: Subfunciones asociadas Nivel 4: Procesos necesarios para el tratamiento de cada subfunción Ing. Sonia Godoy Hortua

7 DFD: DIAGRAMA DE CONTEXTO
Ing. Sonia Godoy Hortua

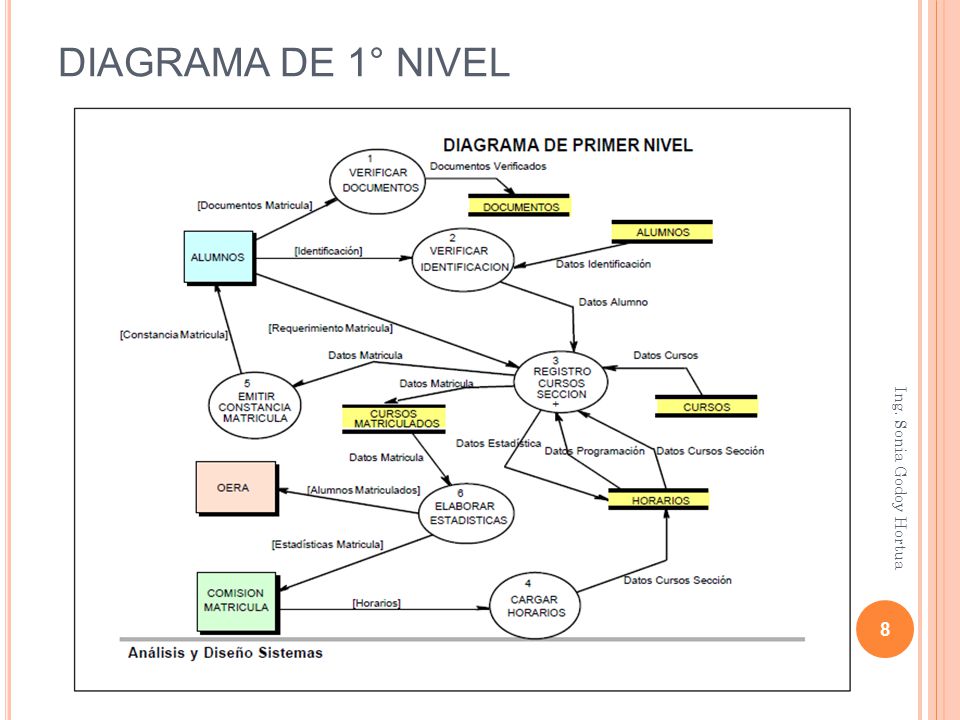

8 DIAGRAMA DE 1° NIVEL Ing. Sonia Godoy Hortua

9 DIAGRAMA DE 2° NIVEL Ing. Sonia Godoy Hortua

10 TIPOS DE NIVELES Ing. Sonia Godoy Hortua

11 EJEMPLOS Ing. Sonia Godoy Hortua

12 Ing. Sonia Godoy Hortua

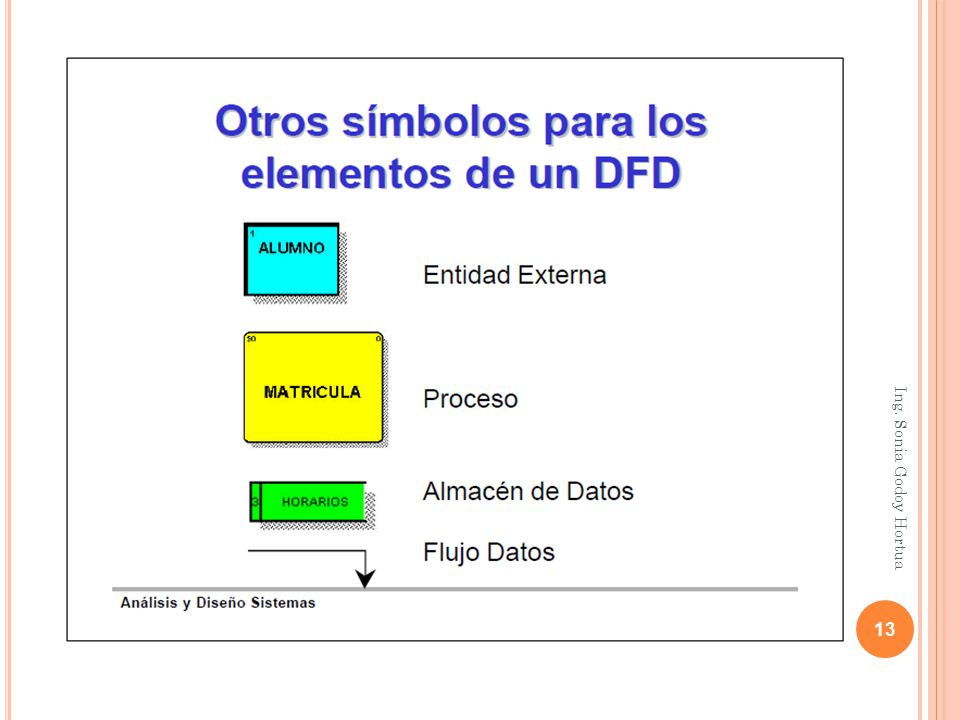

13 Ing. Sonia Godoy Hortua

14 EJEMPLO: DIAGRAMA DE CONTEXTO
Ing. Sonia Godoy Hortua

15 DICCIONARIO DE DATOS Lista organizada de todos los datos utilizados por el sistema, con definiciones precisas y rigurosas, para que cliente y analista tengan una visión común de todos los flujos y almacenes. CONSTRUCCIÓN Describir el significado de los flujos y almacenes que aparecen en los DFDs Describir la composición de paquetes de datos que se mueven a lo largo de los flujos Describir la composición de paquetes de datos en los almacenes Especificar los valores y unidades relevantes de piezas elementales de información en los flujos de datos y en los almacenes de datos En definitiva una entrada del diccionario se realiza cuando se identifica un elemento, y puede ser o un flujo de datos, o un almacén o un dato elemental Las entradas deben ser únicas para cada componente del DFD Ing. Sonia Godoy Hortua

16 REPRESENTACION DE UN DICCIONARIO DE DATOS
Ing. Sonia Godoy Hortua

17 DICCIONARIO DE DATOS Ing. Sonia Godoy Hortua

18 Ejemplos Detalles-Autor = título de cortesía + nombre + apellido + domicilio+ ciudad + código postal + (país) + número teléfono Título de cortesia = [D. | Dña. | Dr.] Peso = *Peso del recluta al comenzar el servicio militar* *Unidades: Kg; Intervalo permitido: 40 – 130* Primer Apellido = *Primer apellido del cliente* {carácter válido} Caráter Válido = [A-Z | a-z | 0-9 | ‘ | - | |] Sexo = *Valores: [M | F]* Teléfono = (teléfono particular) + (teléfono trabajo) Tipo cliente = [Gobierno | Industria | Universidad | Otro] Vendedor + nombre Artículo = *Artículos del mismo tipo en el mismo almacén* @clave-artículo + unidades Ing. Sonia Godoy Hortua
