Automation & Drives Business Unit Automation & Drives Business Unit Práctica de CompoNet Control System Omron Electronics Iberia, S.A.
2

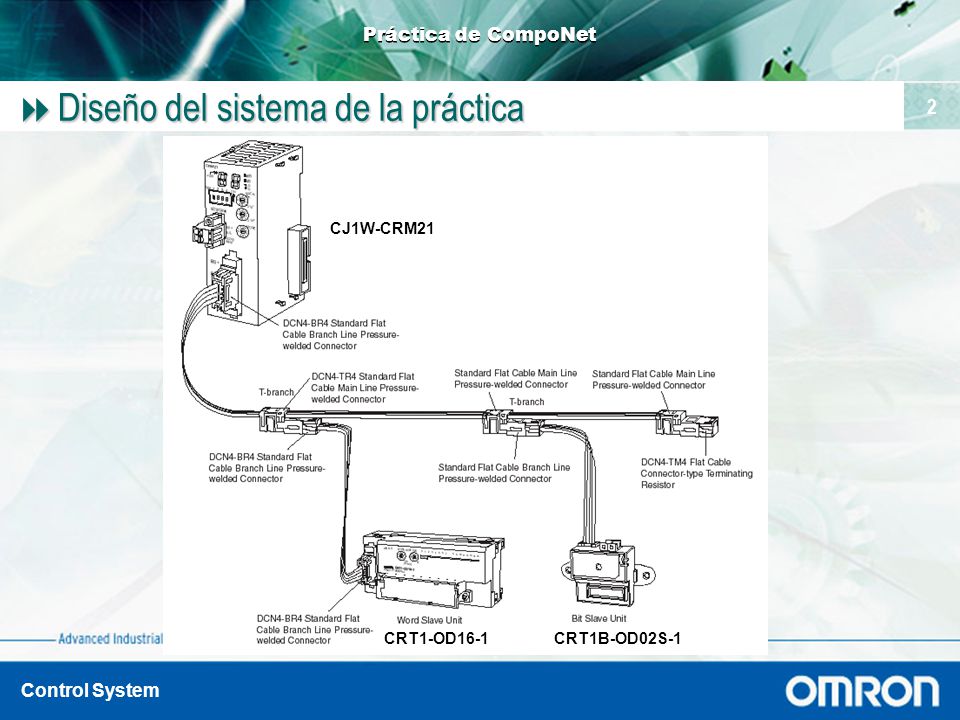

Práctica de CompoNet 2 Control System Diseño del sistema de la práctica CJ1W-CRM21 CRT1-OD16-1CRT1B-OD02S-1
3
Automation & Drives Business Unit Automation & Drives Business Unit Mapeado en memoria
4

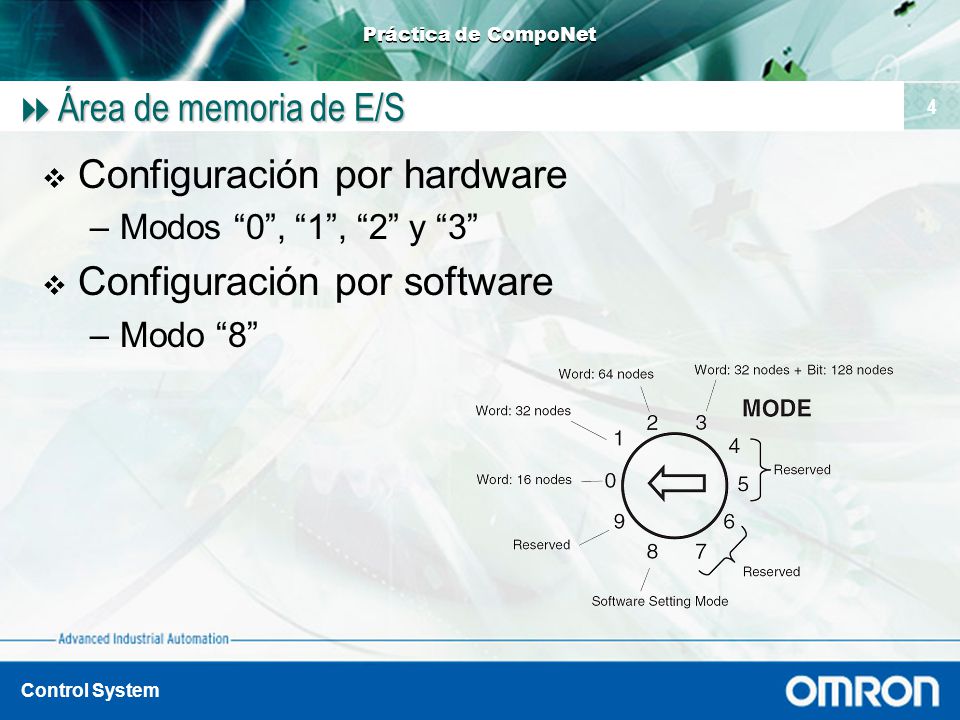

Práctica de CompoNet 4 Control System Área de memoria de E/S Configuración por hardware –Modos “0”, “1”, “2” y “3” Configuración por software –Modo “8”
5

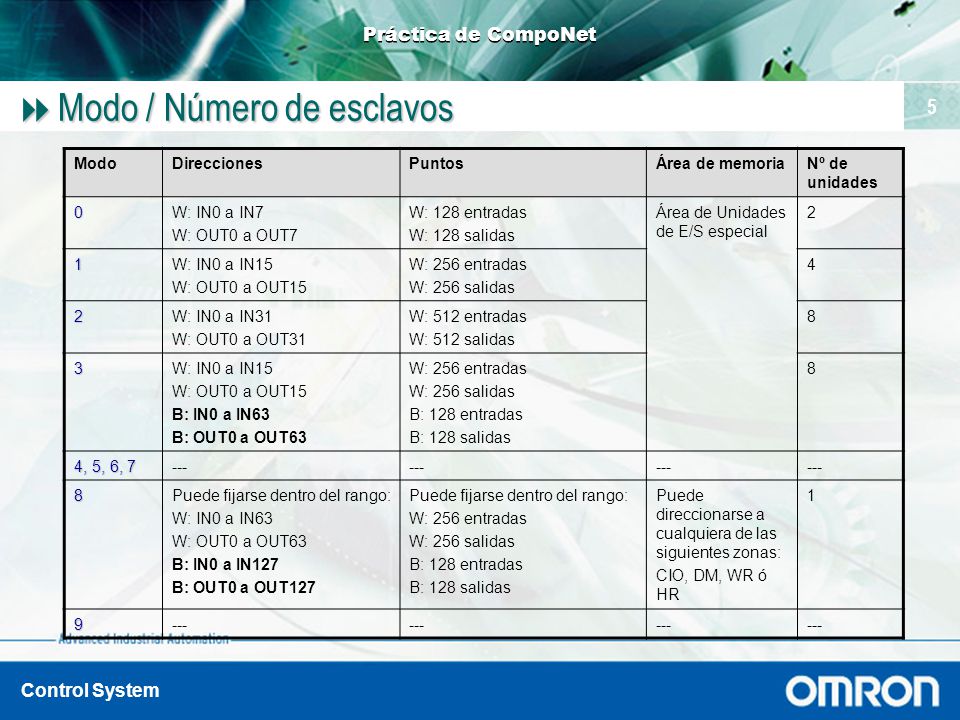

Práctica de CompoNet 5 Control System Modo / Número de esclavos ModoDireccionesPuntosÁrea de memoriaNº de unidades 0W: IN0 a IN7 W: OUT0 a OUT7 W: 128 entradas W: 128 salidas Área de Unidades de E/S especial 2 1W: IN0 a IN15 W: OUT0 a OUT15 W: 256 entradas W: 256 salidas 4 2W: IN0 a IN31 W: OUT0 a OUT31 W: 512 entradas W: 512 salidas 8 3W: IN0 a IN15 W: OUT0 a OUT15 B: IN0 a IN63 B: OUT0 a OUT63 W: 256 entradas W: 256 salidas B: 128 entradas B: 128 salidas 8 4, 5, 6, 7 --- 8Puede fijarse dentro del rango: W: IN0 a IN63 W: OUT0 a OUT63 B: IN0 a IN127 B: OUT0 a OUT127 Puede fijarse dentro del rango: W: 256 entradas W: 256 salidas B: 128 entradas B: 128 salidas Puede direccionarse a cualquiera de las siguientes zonas: CIO, DM, WR ó HR 1 9---
6

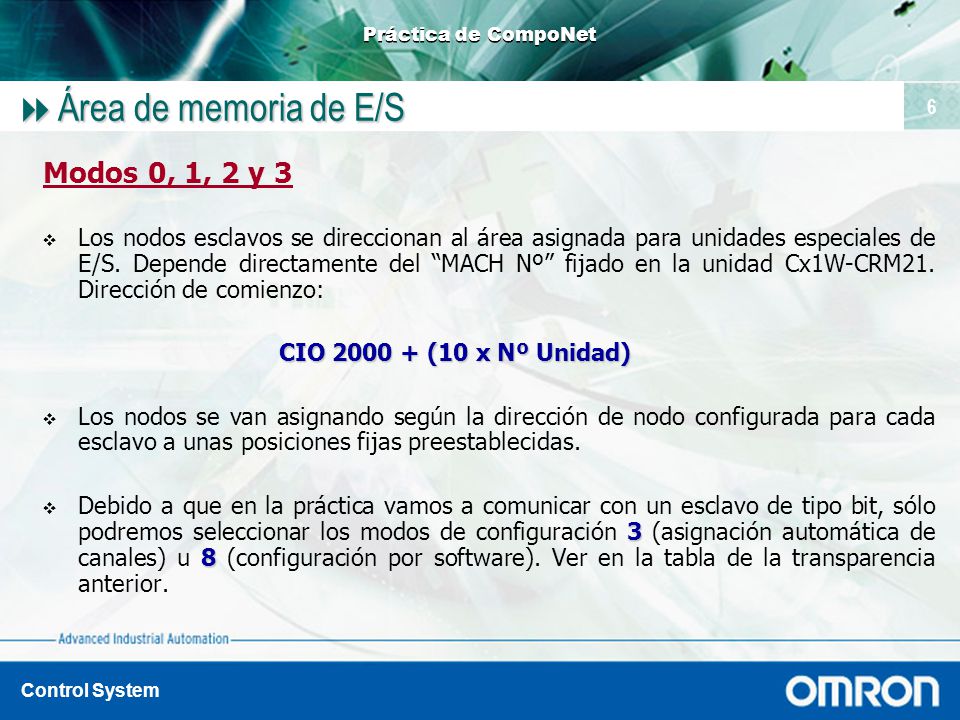

Práctica de CompoNet 6 Control System Área de memoria de E/S Los nodos esclavos se direccionan al área asignada para unidades especiales de E/S. Depende directamente del “MACH Nº” fijado en la unidad Cx1W-CRM21. Dirección de comienzo: CIO 2000 + (10 x Nº Unidad) Los nodos se van asignando según la dirección de nodo configurada para cada esclavo a unas posiciones fijas preestablecidas. 3 8 Debido a que en la práctica vamos a comunicar con un esclavo de tipo bit, sólo podremos seleccionar los modos de configuración 3 (asignación automática de canales) u 8 (configuración por software). Ver en la tabla de la transparencia anterior. Modos 0, 1, 2 y 3
7
Práctica de CompoNet 7 Control System Área de memoria de E/S Modo 8 En este modo, la configuración se realiza a través de la herramienta software de configuración y es posible definir la dirección de inicio del mapeado de E/S en una de las siguientes zonas de memoria: CIO, WR, HR o DM Los nodos se van asignando según la dirección de nodo configurada para cada esclavo a unas posiciones fijas preestablecidas.
8

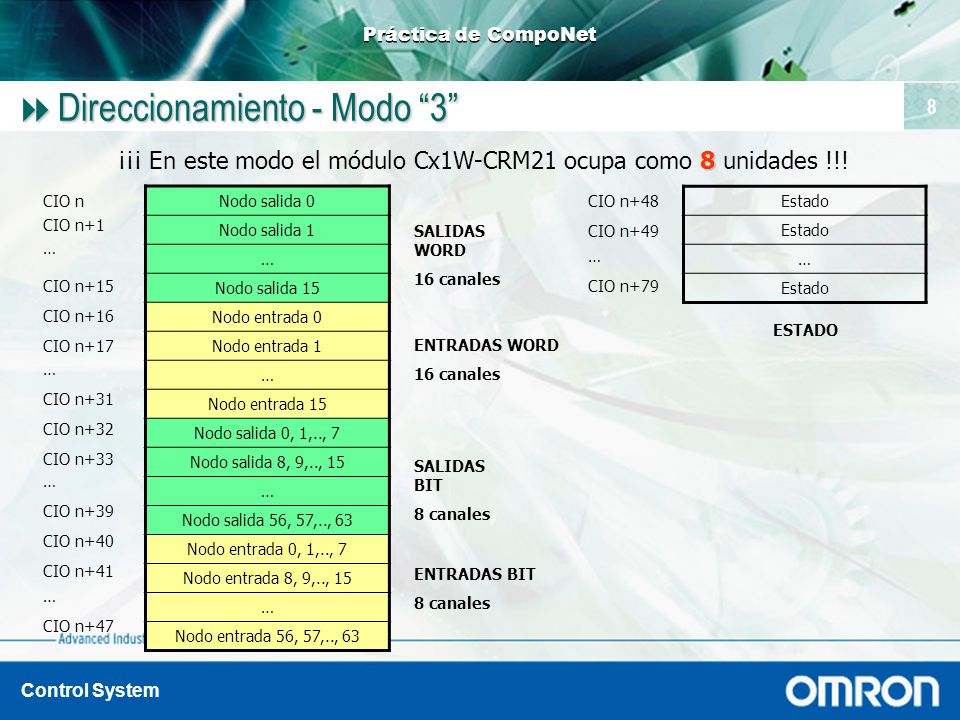

Práctica de CompoNet 8 Control System Direccionamiento - Modo “3” Nodo salida 0 Nodo salida 1 … Nodo salida 15 Nodo entrada 0 Nodo entrada 1 … Nodo entrada 15 Nodo salida 0, 1,.., 7 Nodo salida 8, 9,.., 15 … Nodo salida 56, 57,.., 63 Nodo entrada 0, 1,.., 7 Nodo entrada 8, 9,.., 15 … Nodo entrada 56, 57,.., 63 CIO n CIO n+1 CIO n+15 CIO n+16 CIO n+17 CIO n+31 CIO n+32 CIO n+33 … CIO n+39 … … SALIDAS WORD 16 canales ENTRADAS WORD 16 canales 8 ¡¡¡ En este modo el módulo Cx1W-CRM21 ocupa como 8 unidades !!! SALIDAS BIT 8 canales ENTRADAS BIT 8 canales CIO n+40 CIO n+41 CIO n+47 … Estado … CIO n+48 CIO n+49 CIO n+79 … ESTADO
9

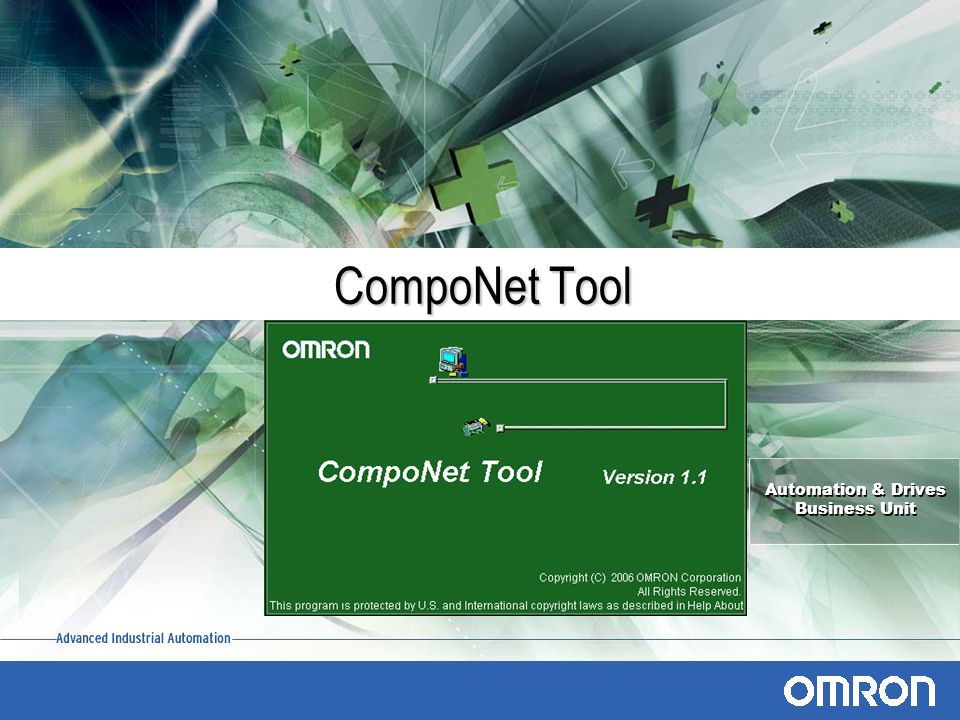

Automation & Drives Business Unit Automation & Drives Business Unit CompoNet Tool
10
Práctica de CompoNet 10 Control System Configuración previa Configuración por software: configurar en el switch de modo de direccionamiento de la maestra de Componet el Modo “8”.
11

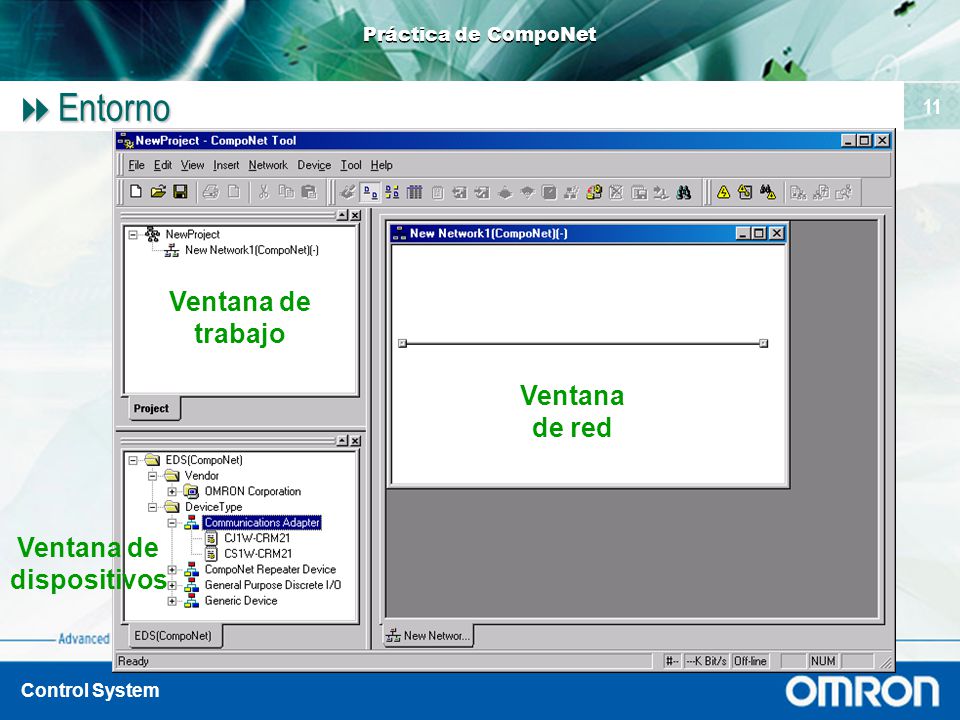

Práctica de CompoNet 11 Control System Entorno Ventana de trabajo Ventana de dispositivos Ventana de red
12

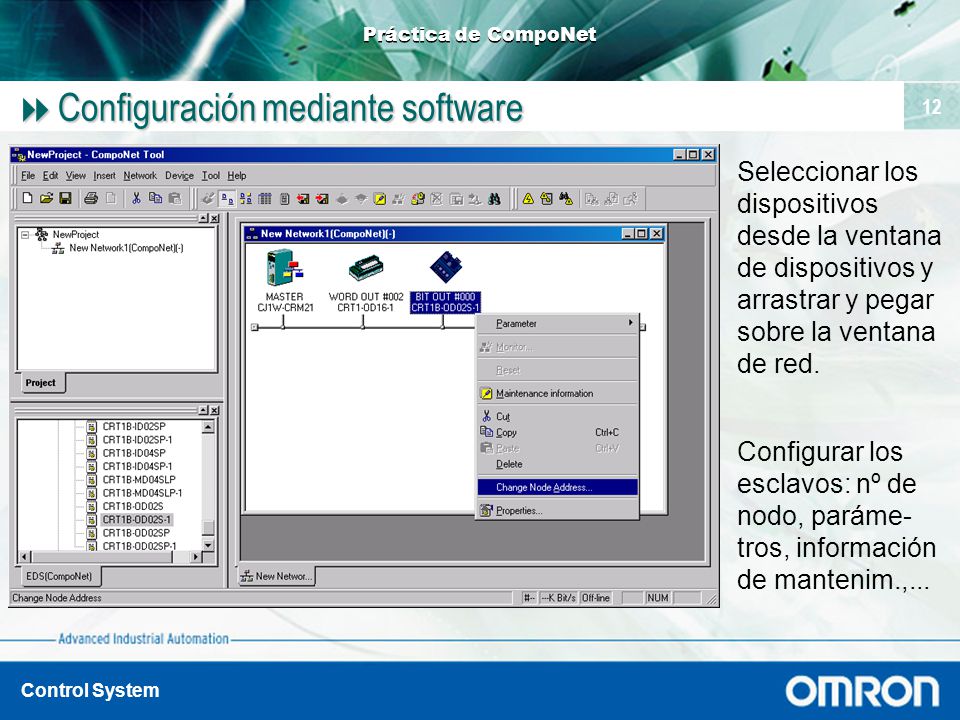

Práctica de CompoNet 12 Control System Configuración mediante software Seleccionar los dispositivos desde la ventana de dispositivos y arrastrar y pegar sobre la ventana de red. Configurar los esclavos: nº de nodo, paráme- tros, información de mantenim.,...
13

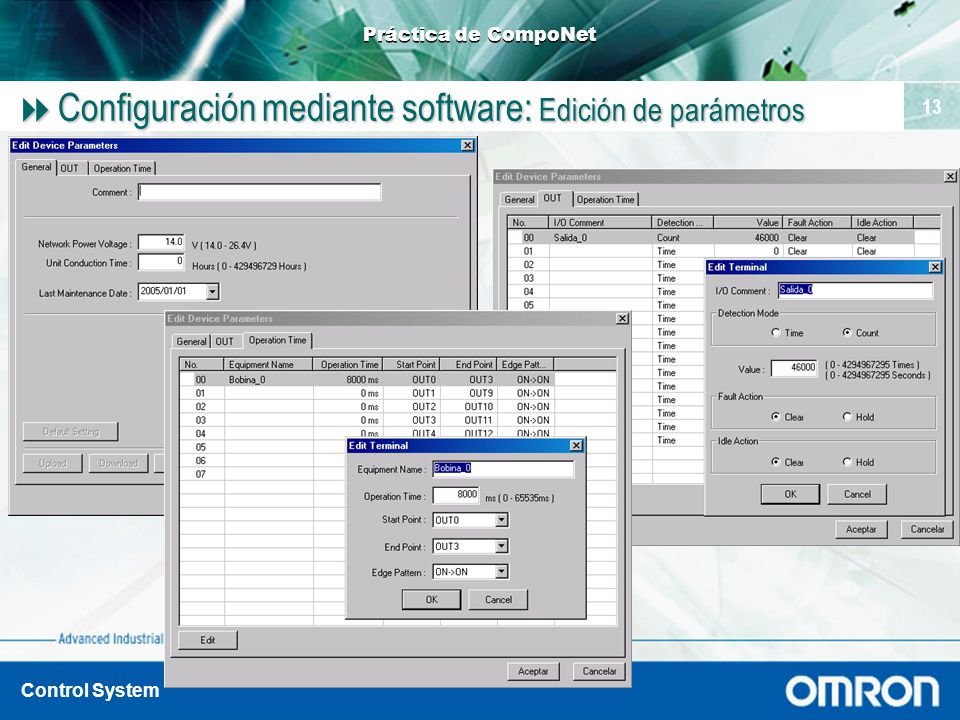

Práctica de CompoNet 13 Control System Configuración mediante software: Edición de parámetros
14
Práctica de CompoNet 14 Control System Configuración mediante software: Mantenimiento preventivo
15

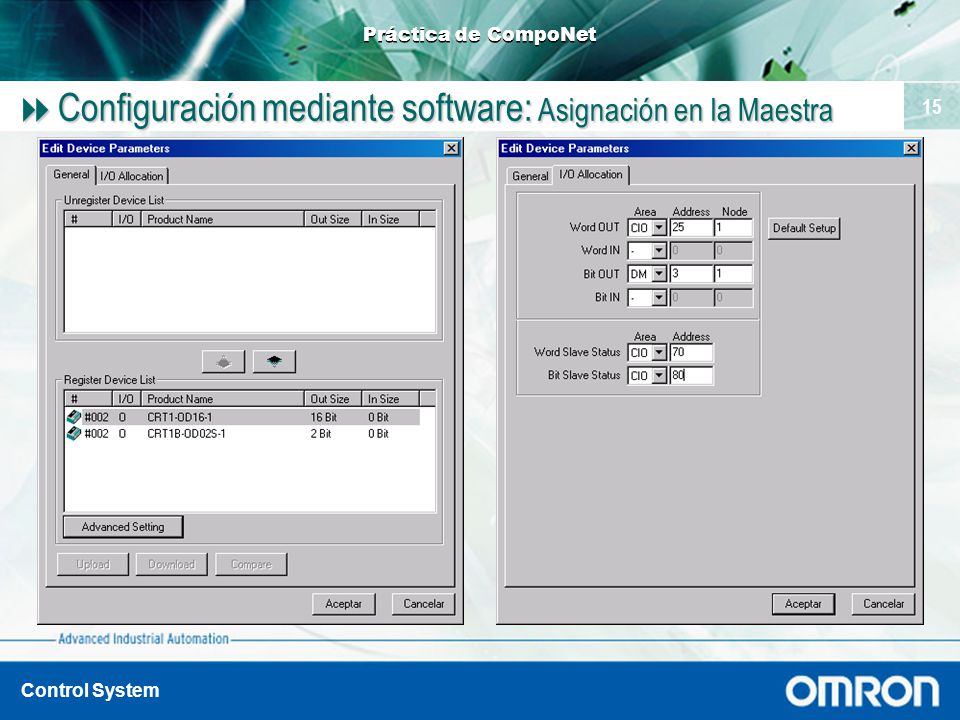

Práctica de CompoNet 15 Control System Configuración mediante software: Asignación en la Maestra
16

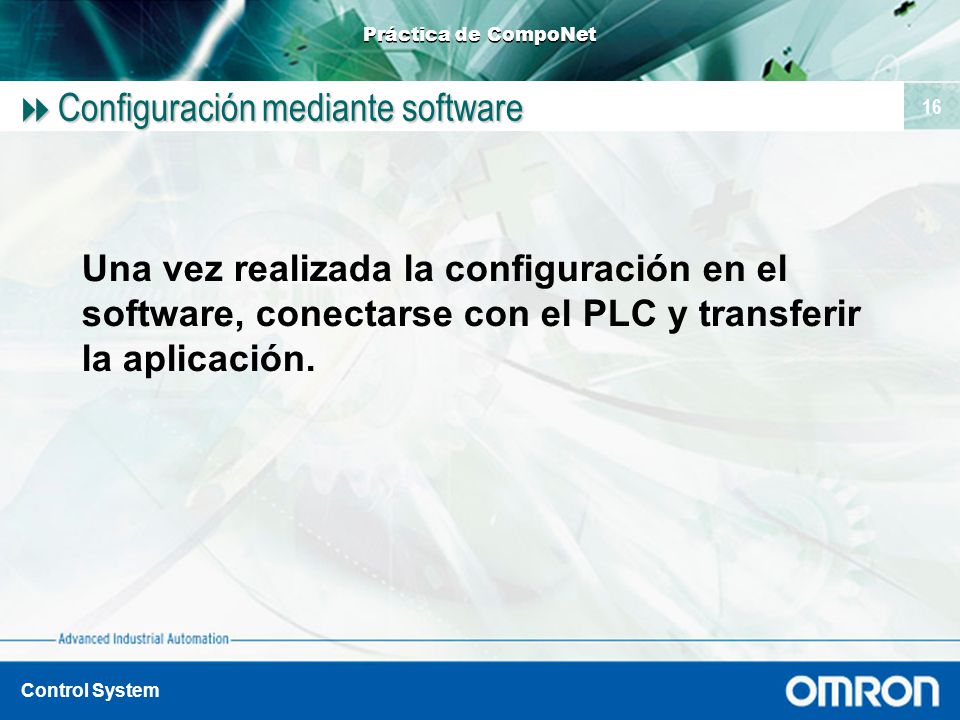

Práctica de CompoNet 16 Control System Configuración mediante software Una vez realizada la configuración en el software, conectarse con el PLC y transferir la aplicación.
17
Automation & Drives Business Unit Automation & Drives Business Unit Gracias por la atención !!! Para más información… Alvaro Sáez y Virginia Sánchez Product Engineer Omron Electronics Iberia, S.A.
