Comparativa últimos modelos: Javier Sánchez Bustamante VS GeForce 8800 SeriesRadeon X3800 Series.

Presentación del tema: "Comparativa últimos modelos: Javier Sánchez Bustamante VS GeForce 8800 SeriesRadeon X3800 Series."— Transcripción de la presentación:

1 Comparativa últimos modelos: Javier Sánchez Bustamante VS GeForce 8800 SeriesRadeon X3800 Series

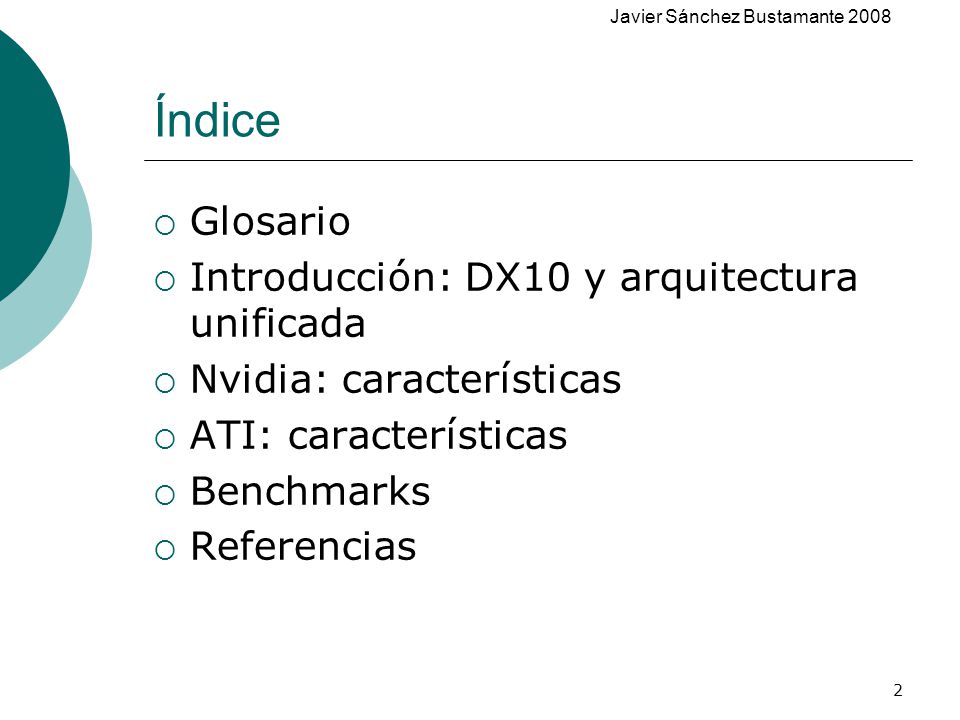

2 2 Índice  Glosario  Introducción: DX10 y arquitectura unificada  Nvidia: características  ATI: características  Benchmarks  Referencias Javier Sánchez Bustamante 2008

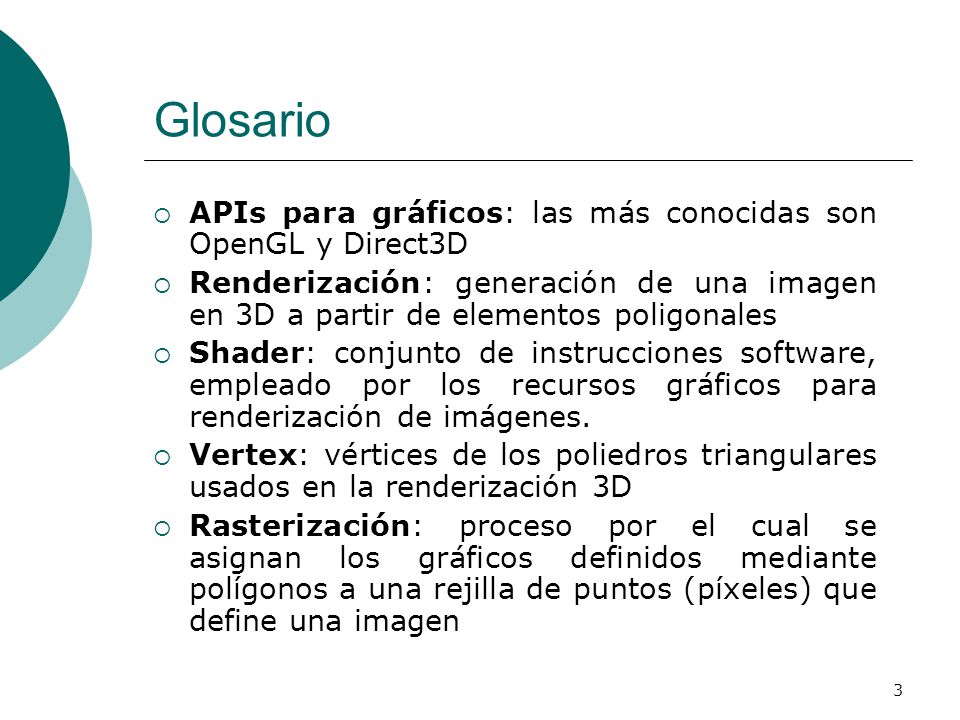

3 3 Glosario  APIs para gráficos: las más conocidas son OpenGL y Direct3D  Renderización: generación de una imagen en 3D a partir de elementos poligonales  Shader: conjunto de instrucciones software, empleado por los recursos gráficos para renderización de imágenes.  Vertex: vértices de los poliedros triangulares usados en la renderización 3D  Rasterización: proceso por el cual se asignan los gráficos definidos mediante polígonos a una rejilla de puntos (píxeles) que define una imagen

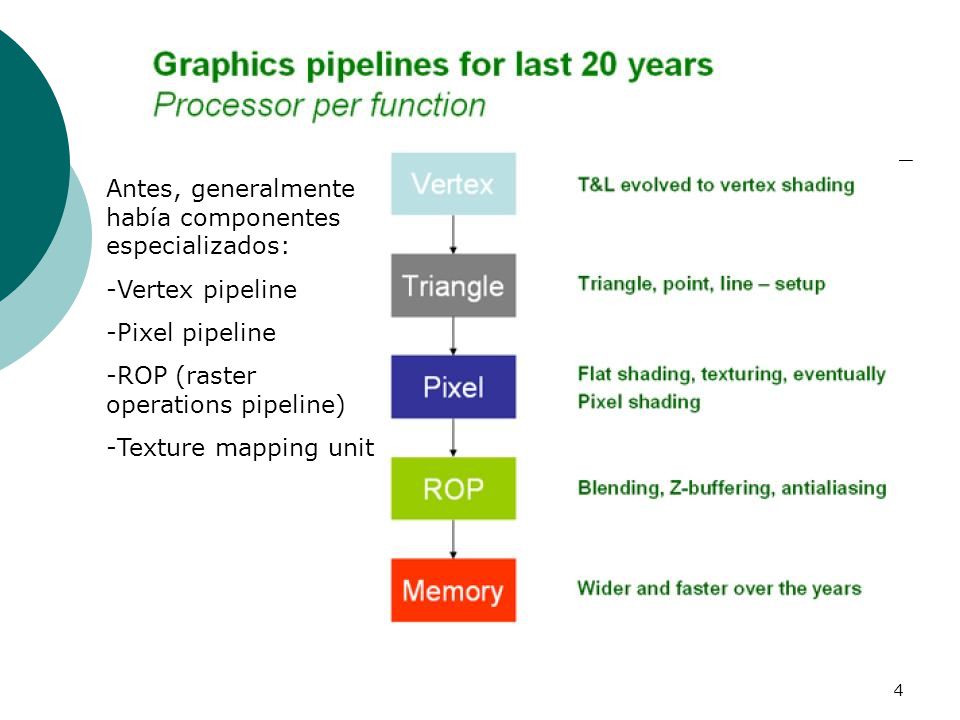

4 4 Introducción a la arquitectura unificada: Evolución  El pipeline consiste en una serie de operaciones gráficas que se ejecutan en un orden dado  Tradicionalmente, cada tipo de operación era ejecutada por un tipo de procesador distinto  Con frecuencia, este modelo producía cuellos de botella debido a la ineficiencia del empleo del hardware Antes, generalmente había componentes especializados: -Vertex pipeline -Pixel pipeline -ROP (raster operations pipeline) -Texture mapping unit

5 5 Introducción: DirectX10  Ambas marcas han lanzado modelos compatibles con la especificación Shader Model 4.0 de D3D 10, que permite ejecutar instrucciones mucho más complejas, consiguiendo efectos más realistas  Soportan el set de instrucciones unificado de DirectX10, por lo tanto la arquitectura unificada es un diseño nativo para DirectX10.

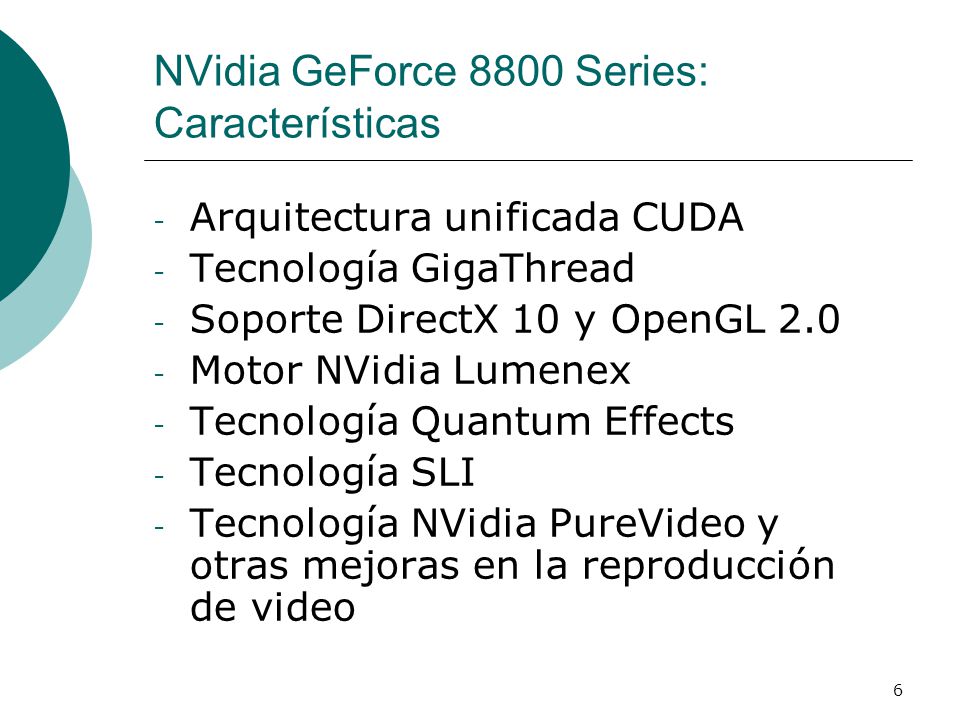

6 6 NVidia GeForce 8800 Series: Características - Arquitectura unificada CUDA - Tecnología GigaThread - Soporte DirectX 10 y OpenGL 2.0 - Motor NVidia Lumenex - Tecnología Quantum Effects - Tecnología SLI - Tecnología NVidia PureVideo y otras mejoras en la reproducción de video

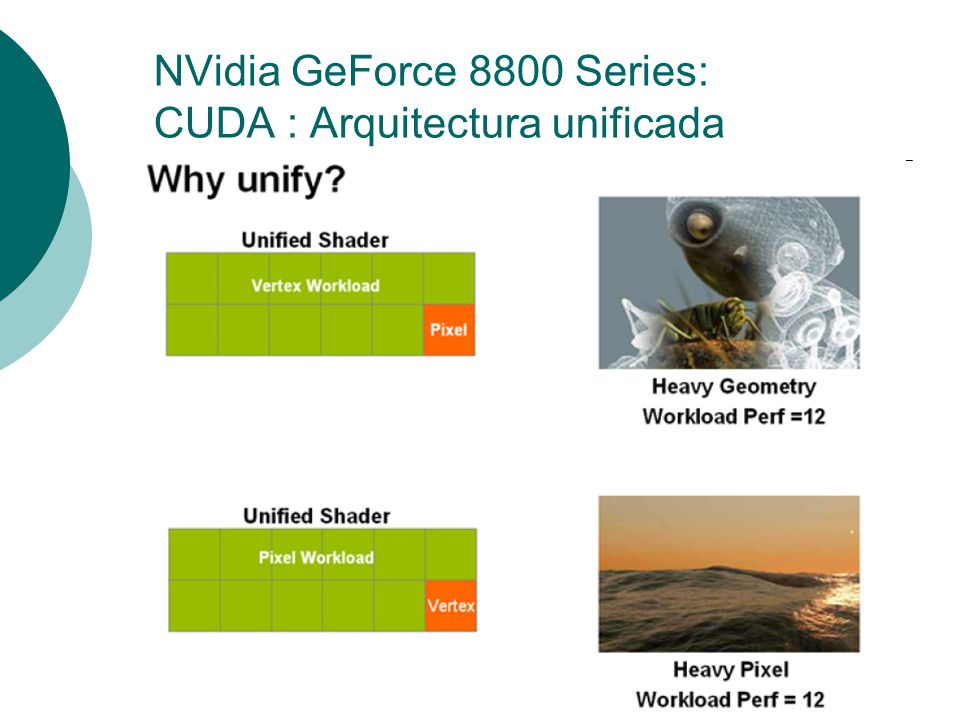

7 7 NVidia GeForce 8800 Series: CUDA : Arquitectura unificada  Es la gran novedad del modelo 8800  CUDA = Compute Unified Device Architecture  Se asignan los recursos de procesamiento de forma dinámica a las operaciones de geometría, física o sombreado de pixels y vertex.

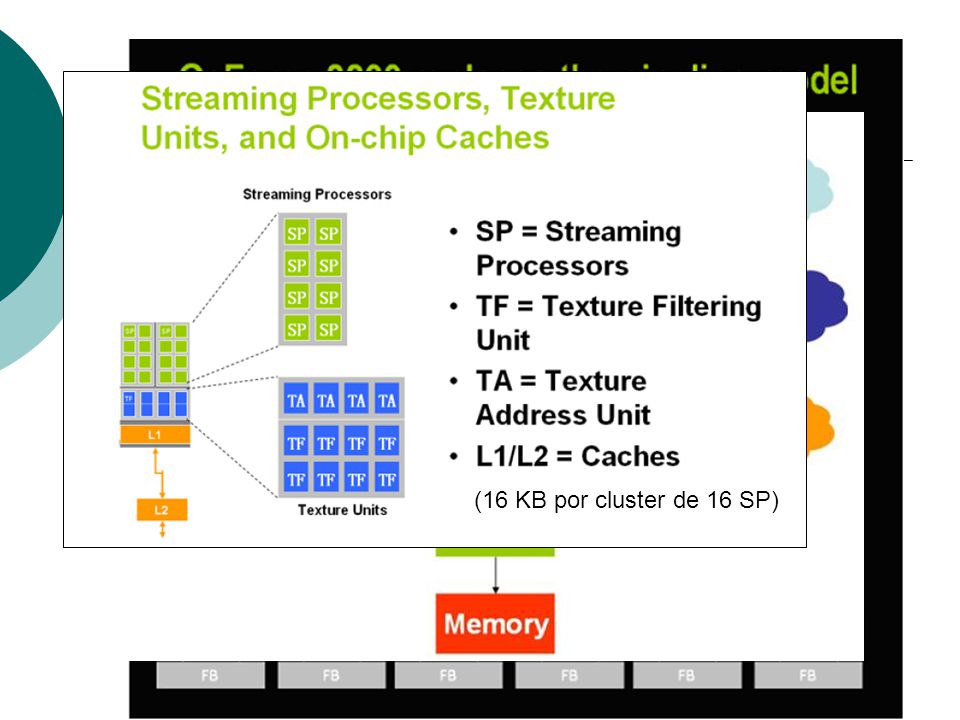

8 8 NVidia GeForce 8800 Series: Tecnología GigaThread  Múltiples Stream Processors: procesadores en punto flotante de propósito general (operaciones MAD, MUL). Los cálculos pueden encadenarse entre varios stream processors  Miles de threads pueden ejecutarse simultáneamente  Trabajan con un reloj diferente al resto del chip (frecuencia mayor) (16 KB por cluster de 16 SP)

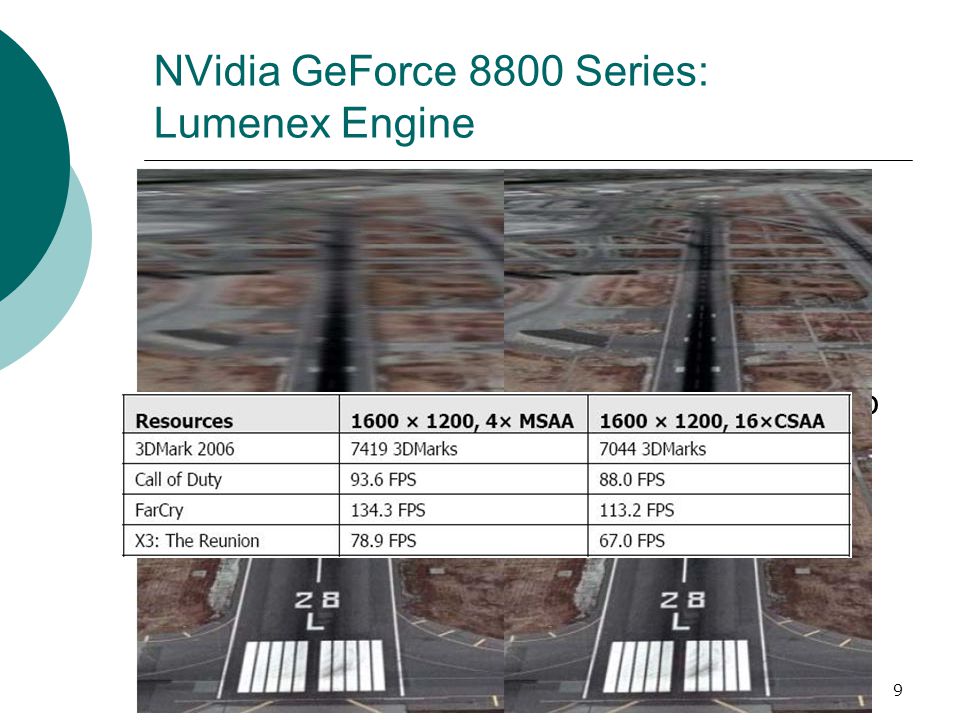

9 9 NVidia GeForce 8800 Series: Lumenex Engine  Permite mejorar la calidad de imagen significativamente  Nueva tecnología antialiasing: algoritmo CSAA (coverage sampling AA) de hasta 16x con gran rendimiento  HDR (High Dynamic Range): renderizado e iluminación con precisión de hasta 128 bits.  Filtro anisotrópico HQ (hasta 16x): mejora la claridad de los objetos vistos desde ángulos pequeños con mucho menos coste computacional. Ejemplo de filtrado anisotrópico

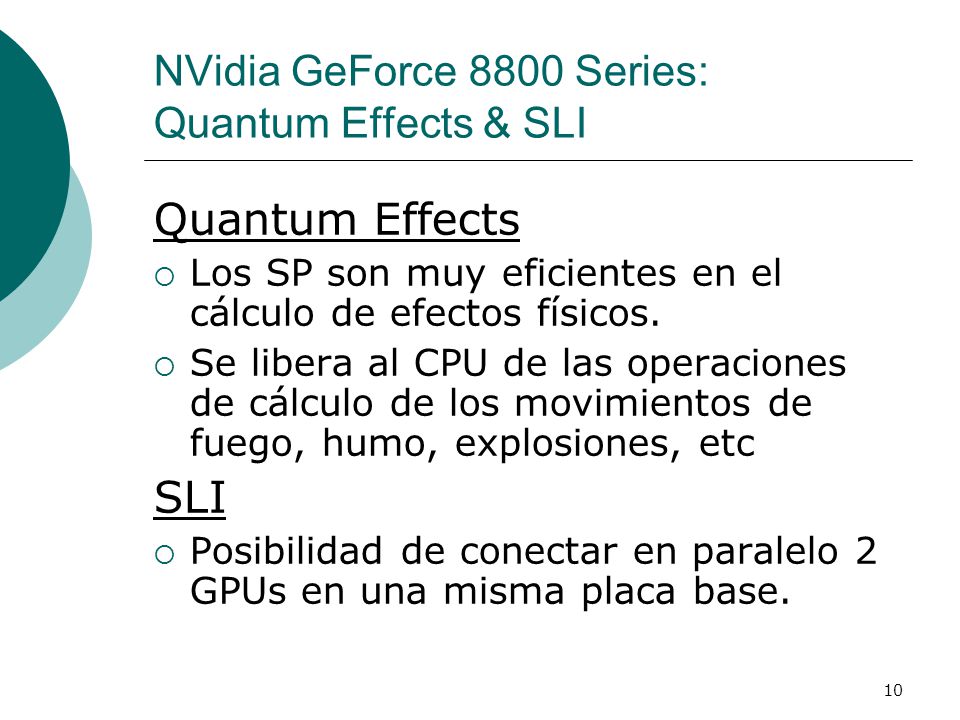

10 10 NVidia GeForce 8800 Series: Quantum Effects & SLI Quantum Effects  Los SP son muy eficientes en el cálculo de efectos físicos.  Se libera al CPU de las operaciones de cálculo de los movimientos de fuego, humo, explosiones, etc SLI  Posibilidad de conectar en paralelo 2 GPUs en una misma placa base.

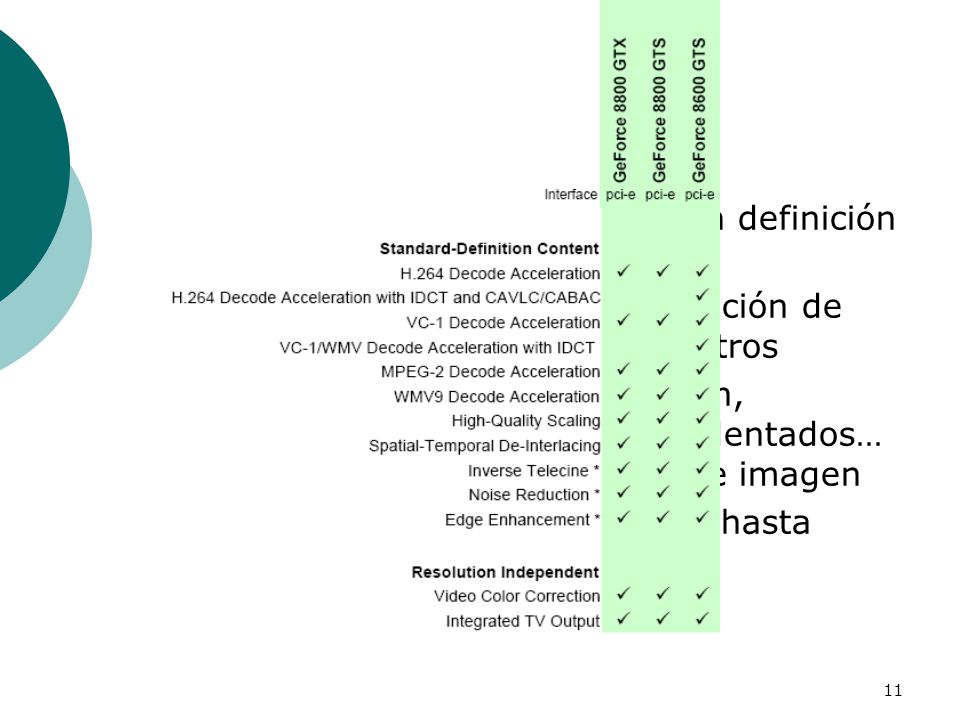

11 11 NVidia GeForce 8800 Series: Purevideo  Soporta salidas de video de alta definición (salida Dual-Link DVI)  Aceleración HW en la decodificación de H.264, MPEG-2 y VC-1, entre otros  Elimina efectos de doble imagen, borrosidad, distorsión, bordes dentados… mediante postprocesamiento de imagen  Resoluciones en widescreen de hasta 2560x1600 (eXtremeHD)

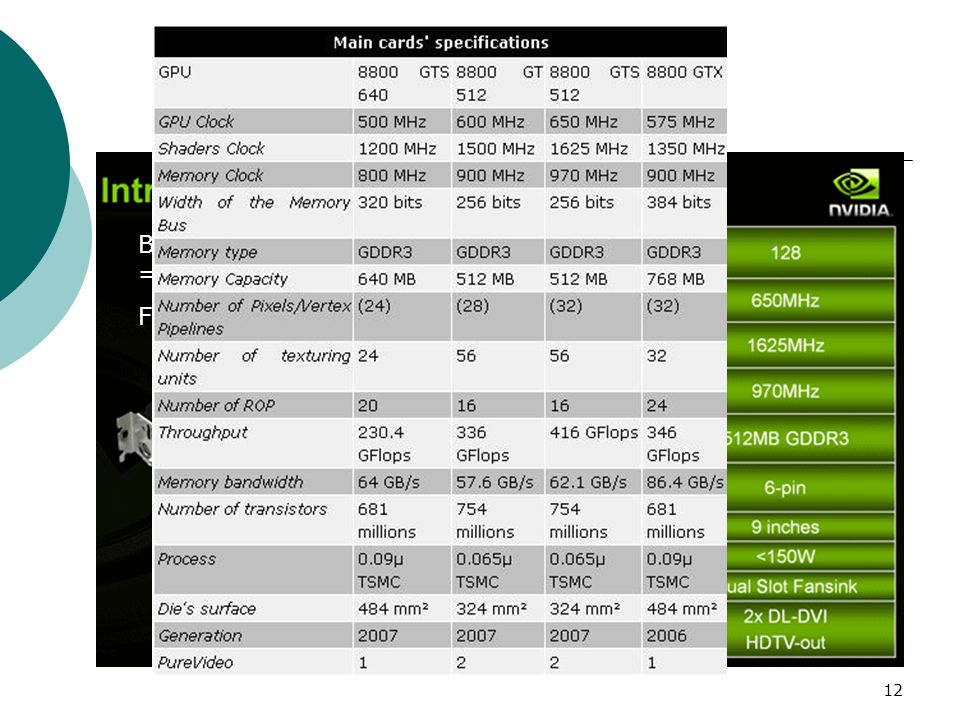

12 12 Nvidia GeForce 8800 Series: Características (ejemplo) Bus: soporta PCI express 2.0 = ~500 MB/s por cada pin Full duplex

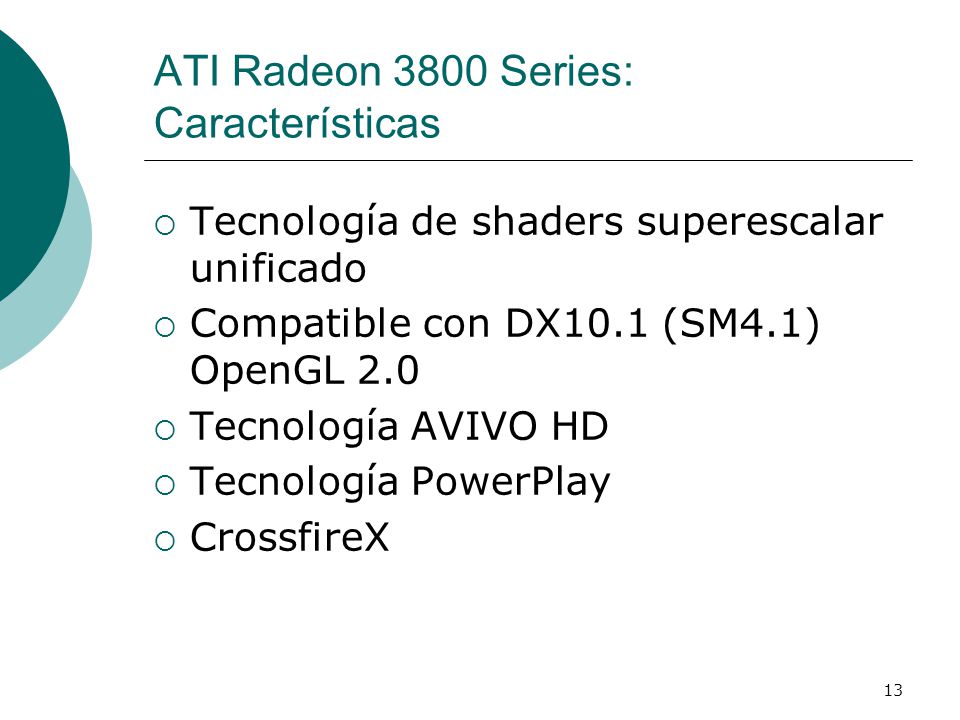

13 13 ATI Radeon 3800 Series: Características  Tecnología de shaders superescalar unificado  Compatible con DX10.1 (SM4.1) OpenGL 2.0  Tecnología AVIVO HD  Tecnología PowerPlay  CrossfireX

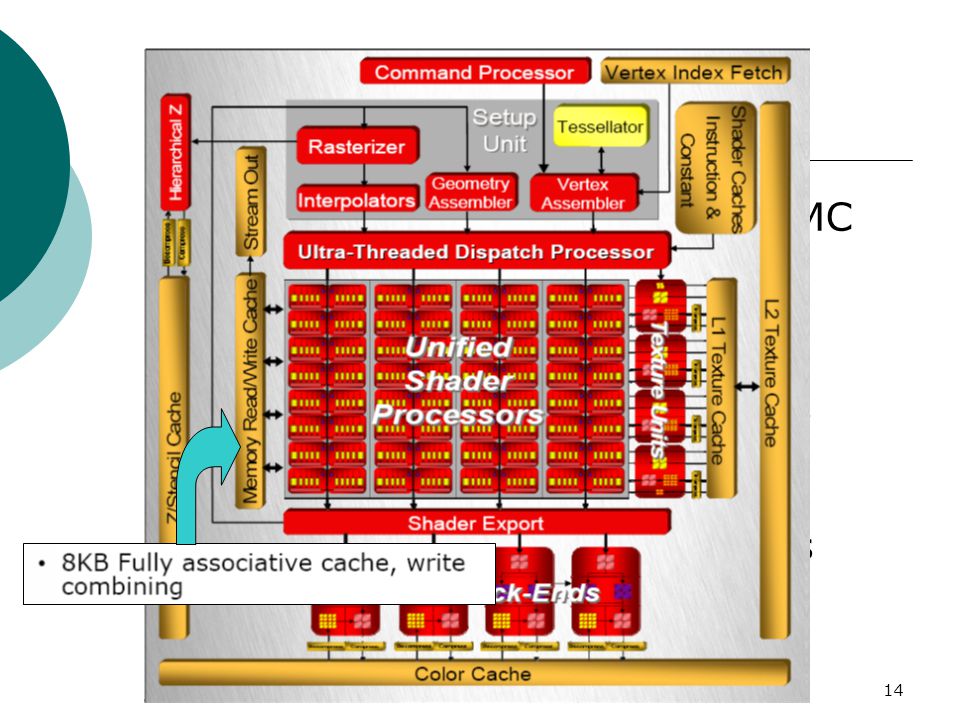

14 14 ATI Radeon 3800 Series: Tecnología y arquitectura  GPU = RV670 fabricado por TSMC  Tecnología de 55 nm  Presenta arquitectura unificada  4 bloques SIMD (Single Instruction Multiple Data) de 16 procesadores cada uno  En total, 64 procesadores de shader superescalares de 5 vías = 320 stream processors.

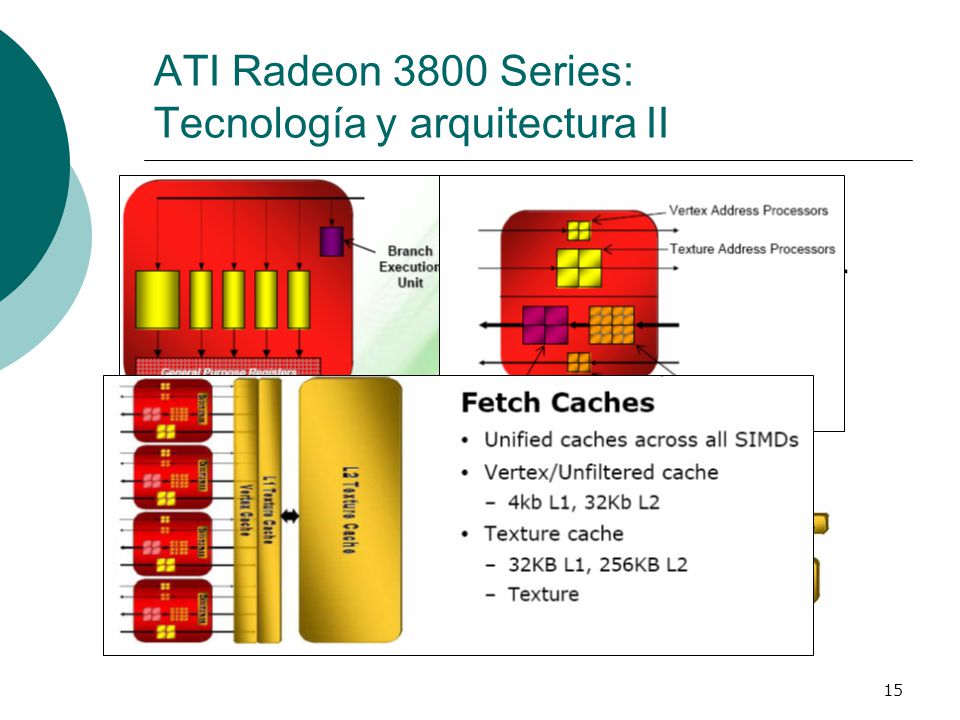

15 15 ATI Radeon 3800 Series: Tecnología y arquitectura II  De cada 5 = 4SP pueden ejecutar un conjunto limitado de instrucciones FP MAD,MUL,ADD …  La otra unidad puede realizar otros tipos de operaciones más específicas Precisión de 32 bits

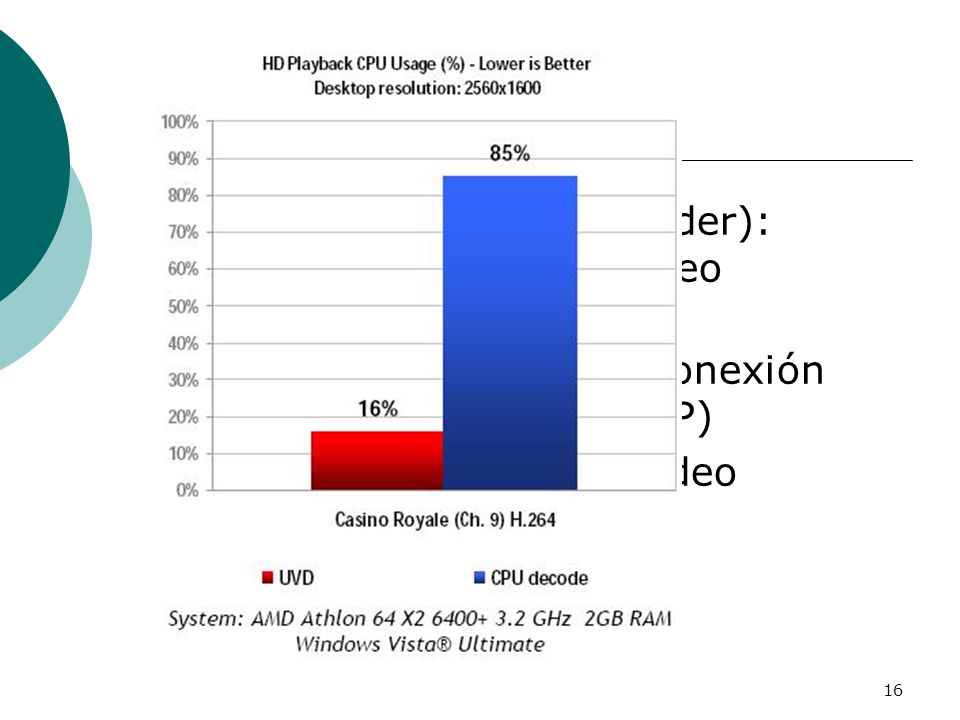

16 16  UVD (Unified Video Decoder): decodificación HW de video (H.264, VC-1)  Salida HDMI sobre una conexión dual DVI (incorpora HDCP)  Postprocesamiento de video ATI Radeon 3800 Series: Tecnología AVIVO HD

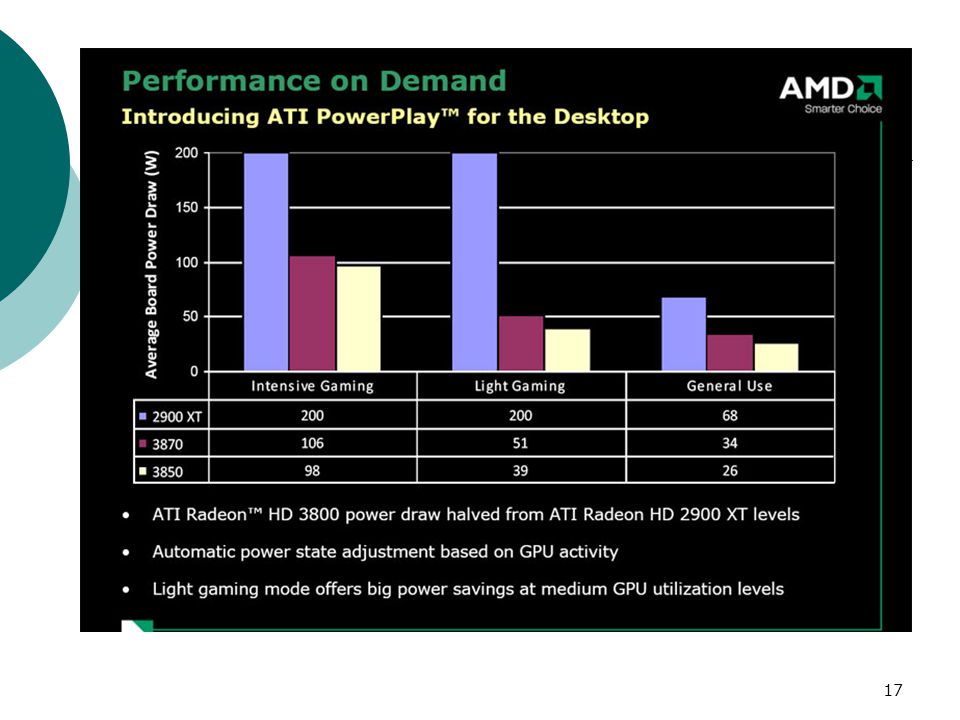

17 17 ATI Radeon 3800 Series: Tecnología PowerPlay y Crossfire X PowerPlay  Administra de forma dinámica el consumo de la tarjeta  Regula relojes de la CPU y memoria y voltaje, así como la temperatura. CrossfireX  Permite conectar en paralelo hasta 4 tarjetas en la misma placa

18 18 ATI Radeon 3800 Series: Modelos

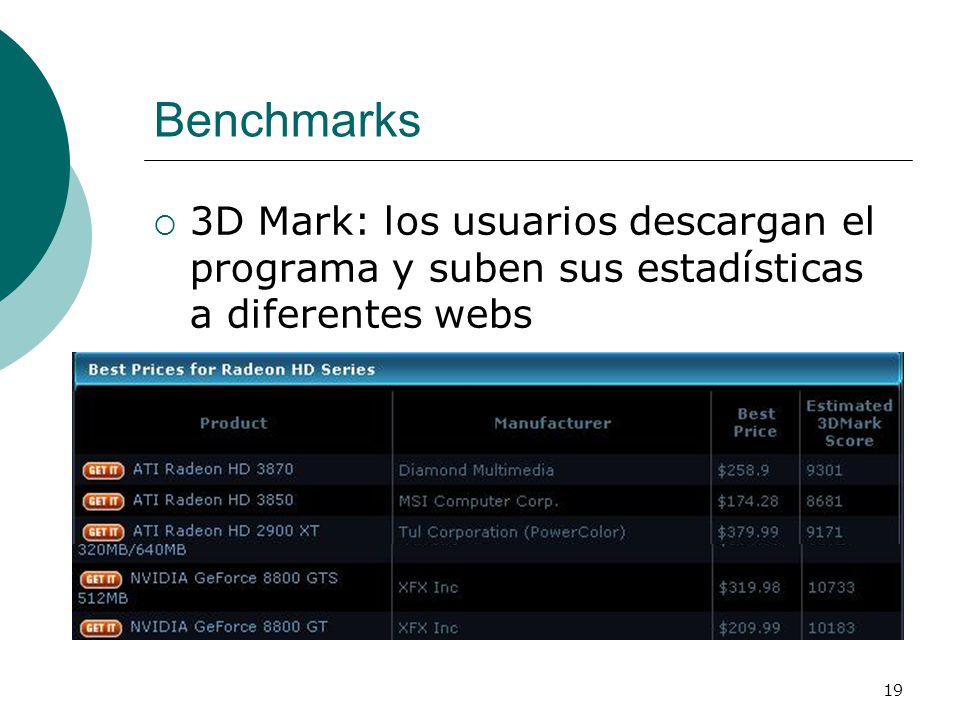

19 19 Benchmarks  3D Mark: los usuarios descargan el programa y suben sus estadísticas a diferentes webs (ej: yourgamers.com)

20 20 Benchmarks II  Webs de análisis de hardware: resultados de juegos probados

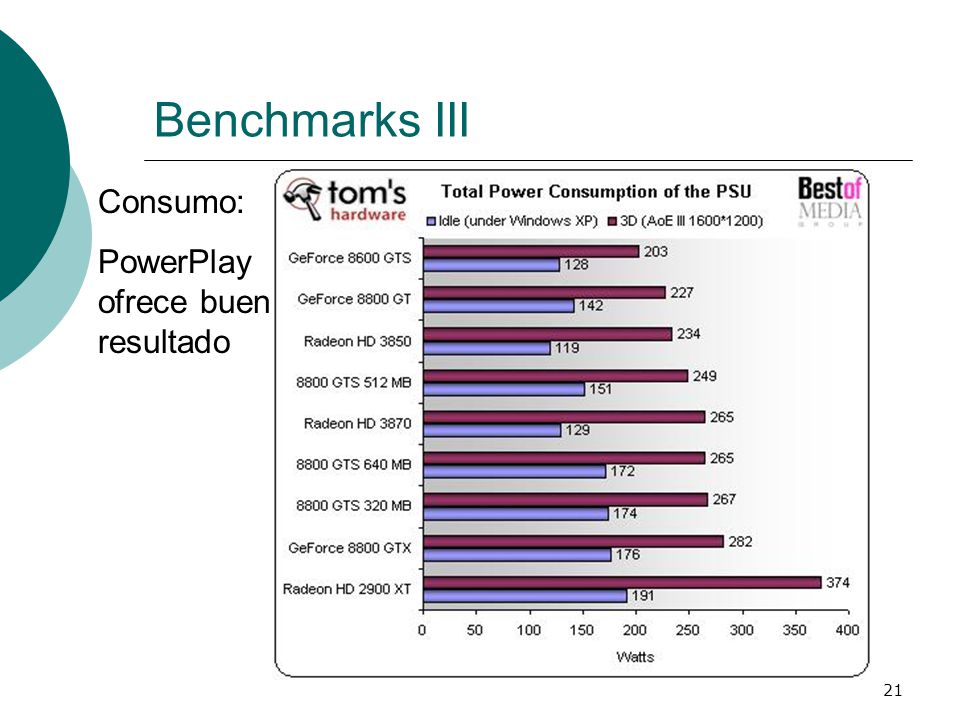

21 21 Benchmarks III Consumo: PowerPlay ofrece buen resultado

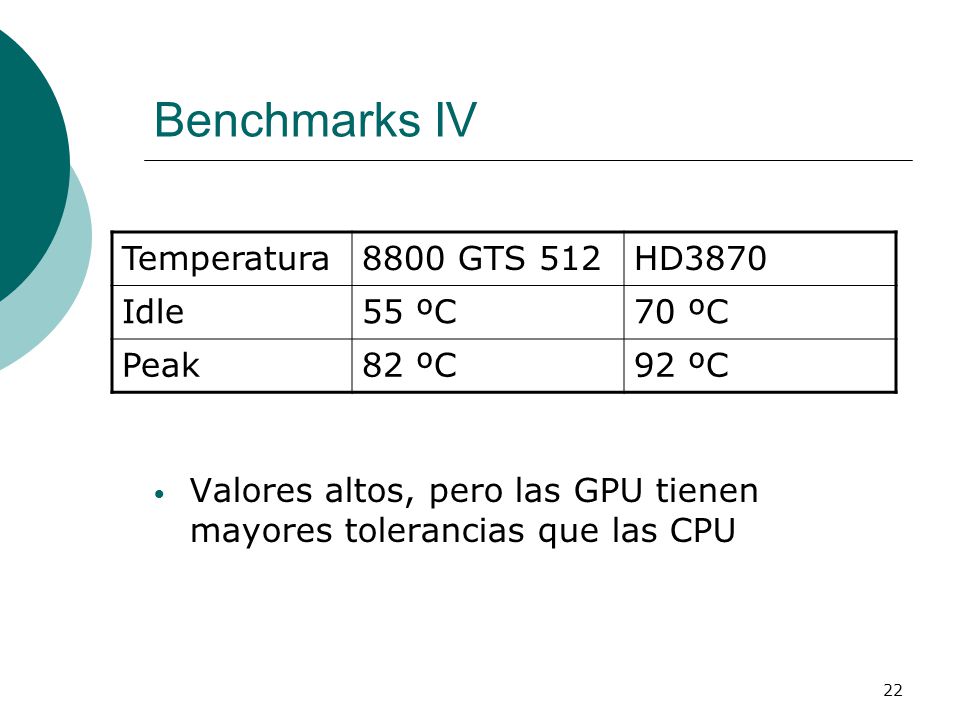

22 22 Benchmarks IV Valores altos, pero las GPU tienen mayores tolerancias que las CPU Temperatura8800 GTS 512HD3870 Idle55 ºC70 ºC Peak82 ºC92 ºC

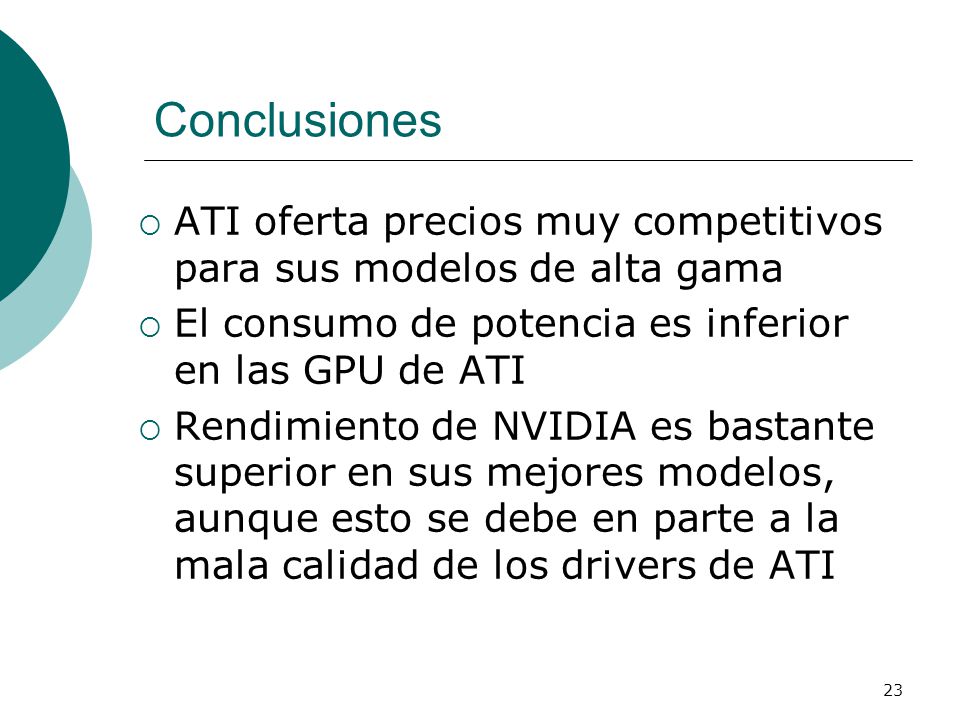

23 23 Conclusiones  ATI oferta precios muy competitivos para sus modelos de alta gama  El consumo de potencia es inferior en las GPU de ATI  Rendimiento de NVIDIA es bastante superior en sus mejores modelos, aunque esto se debe en parte a la mala calidad de los drivers de ATI

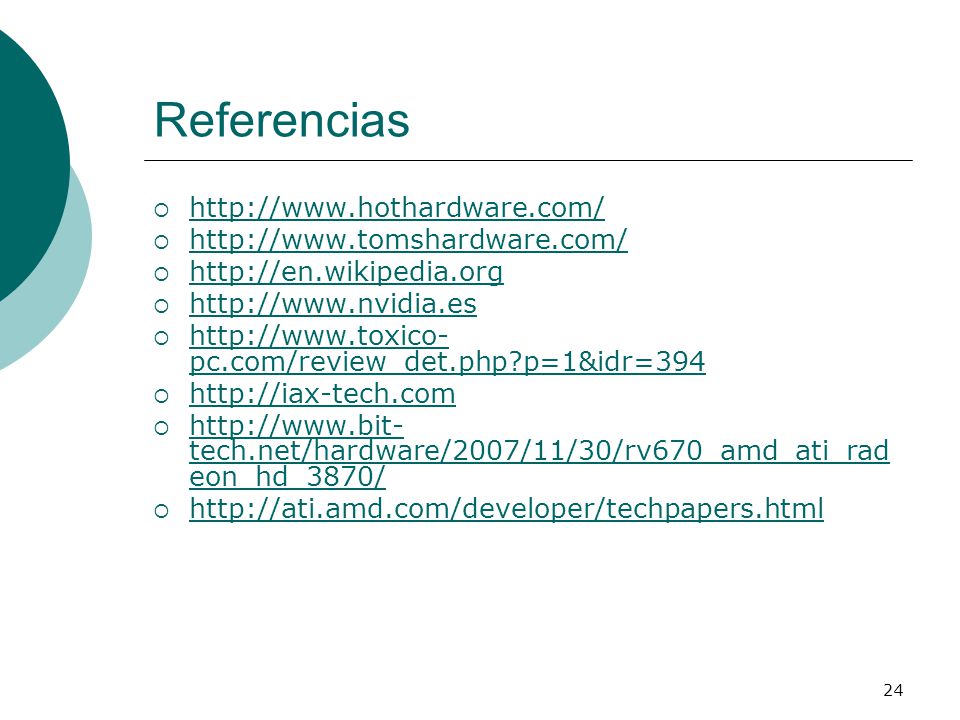

24 24 Referencias  http://www.hothardware.com/ http://www.hothardware.com/  http://www.tomshardware.com/ http://www.tomshardware.com/  http://en.wikipedia.org http://en.wikipedia.org  http://www.nvidia.es http://www.nvidia.es  http://www.toxico- pc.com/review_det.php?p=1&idr=394 http://www.toxico- pc.com/review_det.php?p=1&idr=394  http://iax-tech.com http://iax-tech.com  http://www.bit- tech.net/hardware/2007/11/30/rv670_amd_ati_rad eon_hd_3870/ http://www.bit- tech.net/hardware/2007/11/30/rv670_amd_ati_rad eon_hd_3870/  http://ati.amd.com/developer/techpapers.html http://ati.amd.com/developer/techpapers.html
