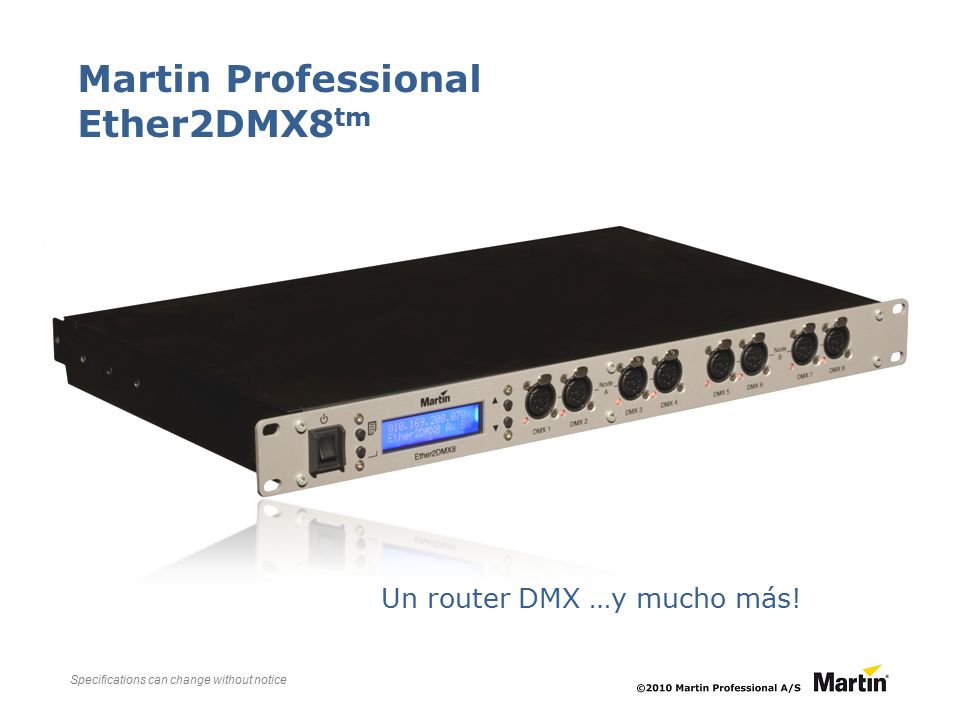

1 Specifications can change without notice Martin Professional Ether2DMX8 tm Un router DMX …y mucho más!

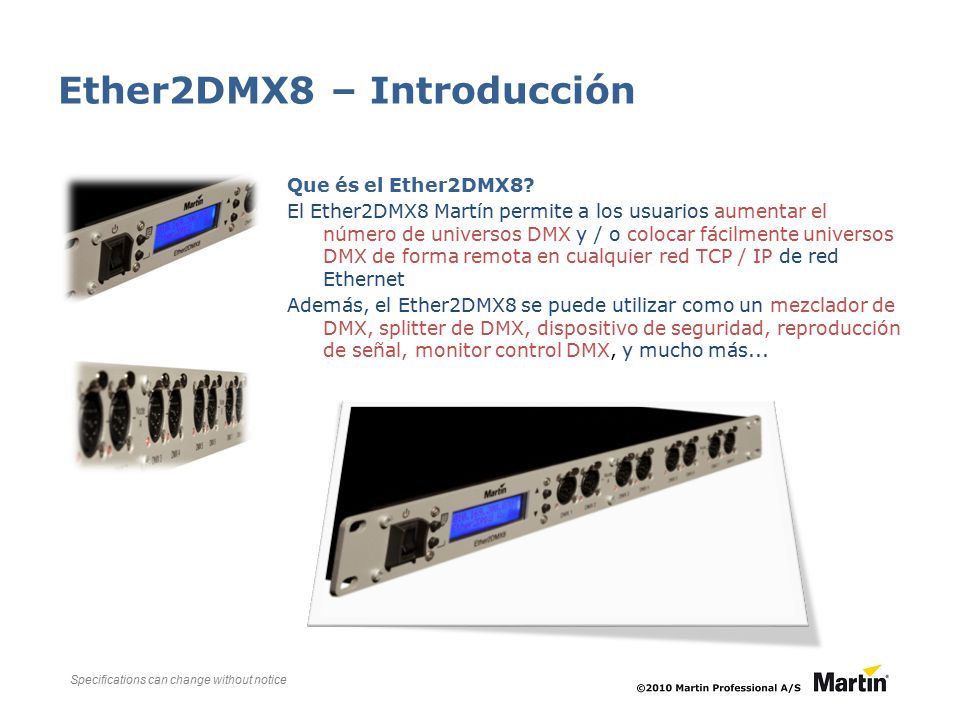

2 Specifications can change without notice Ether2DMX8 – Introducción Que és el Ether2DMX8? El Ether2DMX8 Martín permite a los usuarios aumentar el número de universos DMX y / o colocar fácilmente universos DMX de forma remota en cualquier red TCP / IP de red Ethernet Además, el Ether2DMX8 se puede utilizar como un mezclador de DMX, splitter de DMX, dispositivo de seguridad, reproducción de señal, monitor control DMX, y mucho más...

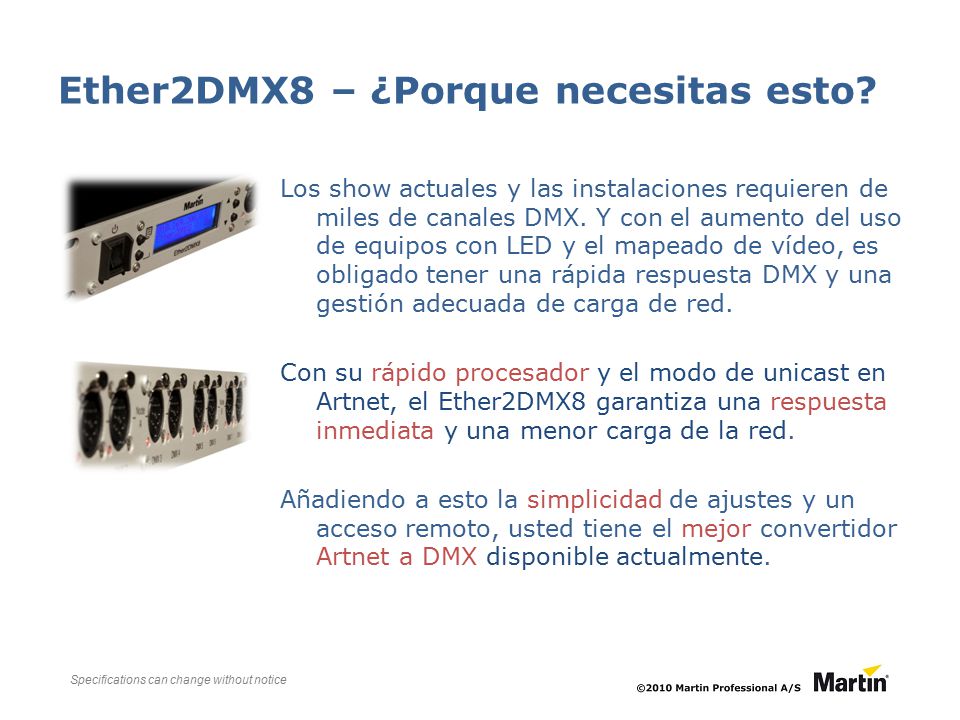

3 Specifications can change without notice Ether2DMX8 – ¿Porque necesitas esto? Los show actuales y las instalaciones requieren de miles de canales DMX. Y con el aumento del uso de equipos con LED y el mapeado de vídeo, es obligado tener una rápida respuesta DMX y una gestión adecuada de carga de red. Con su rápido procesador y el modo de unicast en Artnet, el Ether2DMX8 garantiza una respuesta inmediata y una menor carga de la red. Añadiendo a esto la simplicidad de ajustes y un acceso remoto, usted tiene el mejor convertidor Artnet a DMX disponible actualmente.

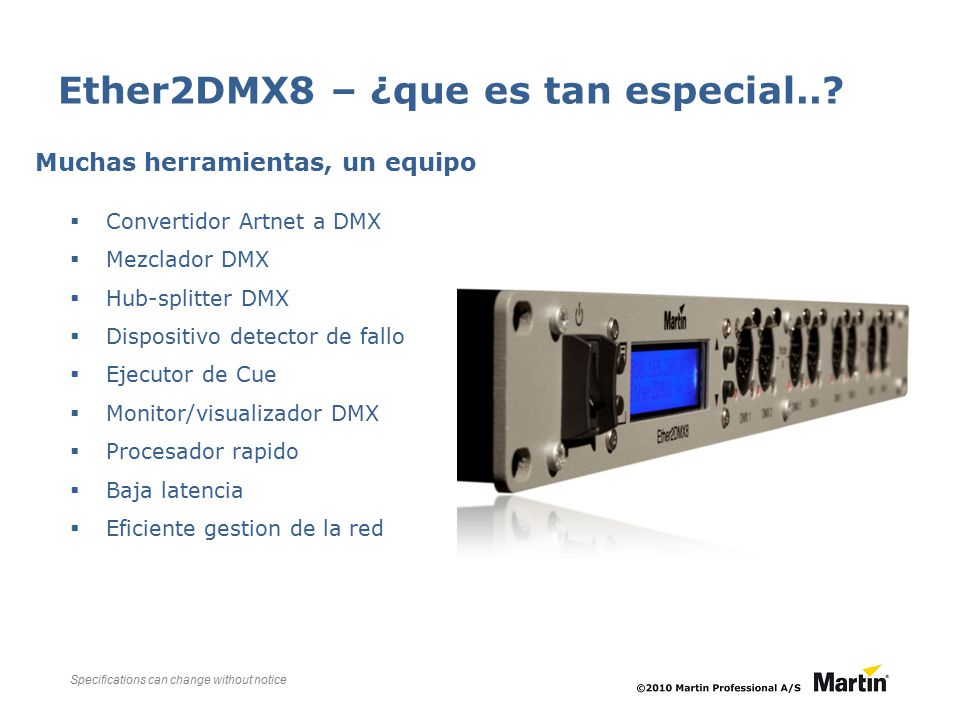

4 Specifications can change without notice Ether2DMX8 – ¿que es tan especial..?  Convertidor Artnet a DMX  Mezclador DMX  Hub-splitter DMX  Dispositivo detector de fallo  Ejecutor de Cue  Monitor/visualizador DMX  Procesador rapido  Baja latencia  Eficiente gestion de la red Muchas herramientas, un equipo

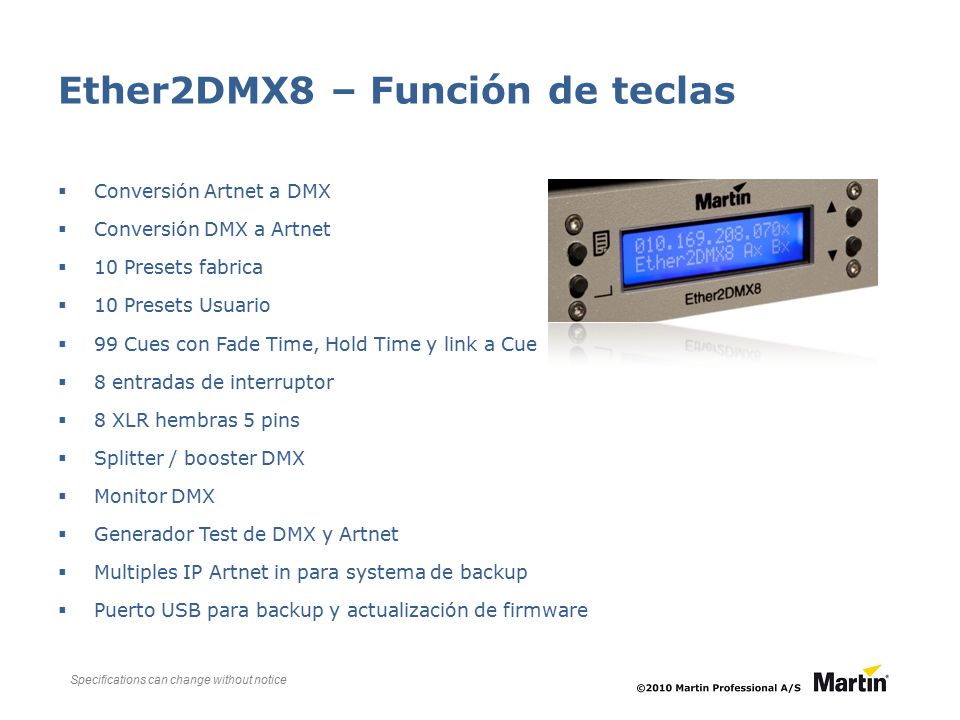

5 Specifications can change without notice Ether2DMX8 – Función de teclas  Conversión Artnet a DMX  Conversión DMX a Artnet  10 Presets fabrica  10 Presets Usuario  99 Cues con Fade Time, Hold Time y link a Cue  8 entradas de interruptor  8 XLR hembras 5 pins  Splitter / booster DMX  Monitor DMX  Generador Test de DMX y Artnet  Multiples IP Artnet in para systema de backup  Puerto USB para backup y actualización de firmware

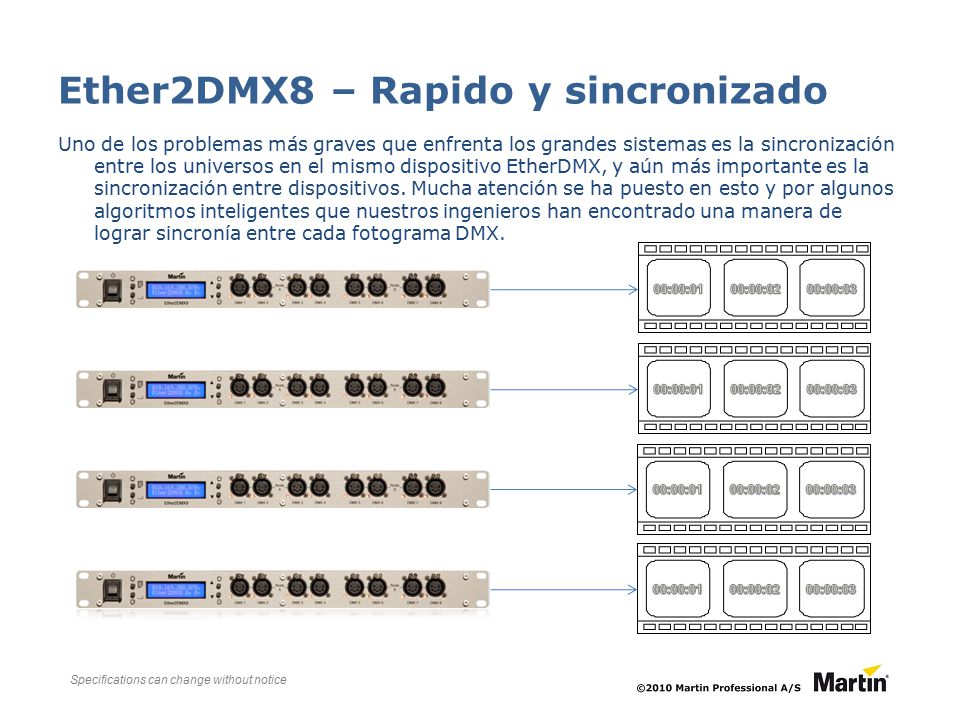

6 Specifications can change without notice Ether2DMX8 – Rapido y sincronizado Uno de los problemas más graves que enfrenta los grandes sistemas es la sincronización entre los universos en el mismo dispositivo EtherDMX, y aún más importante es la sincronización entre dispositivos. Mucha atención se ha puesto en esto y por algunos algoritmos inteligentes que nuestros ingenieros han encontrado una manera de lograr sincronía entre cada fotograma DMX.

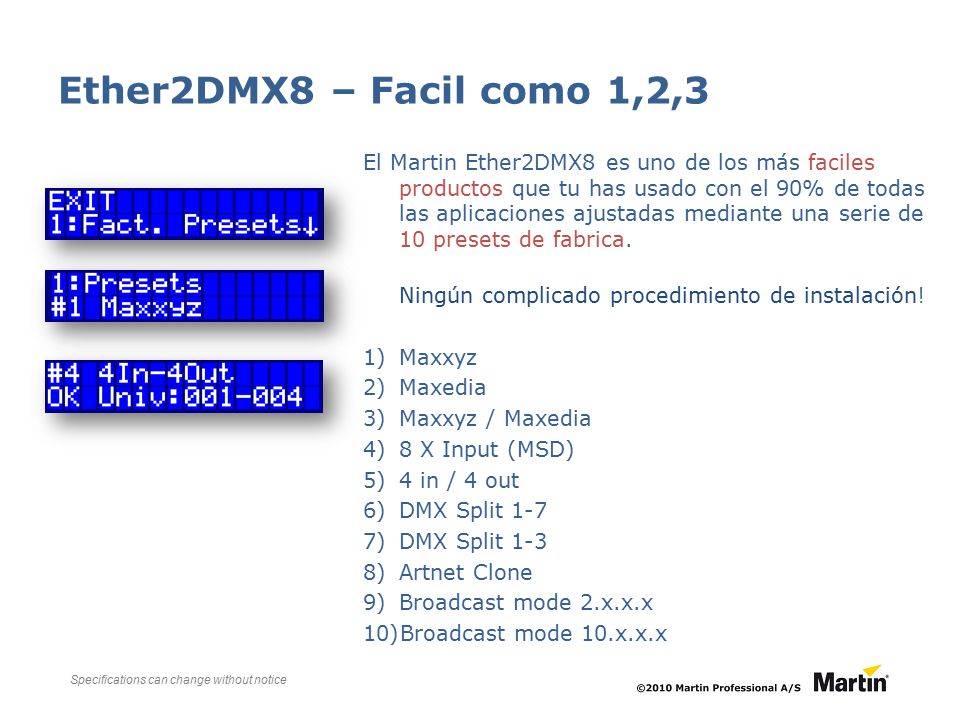

7 Specifications can change without notice Ether2DMX8 – Facil como 1,2,3 El Martin Ether2DMX8 es uno de los más faciles productos que tu has usado con el 90% de todas las aplicaciones ajustadas mediante una serie de 10 presets de fabrica. Ningún complicado procedimiento de instalación! 1)Maxxyz 2)Maxedia 3)Maxxyz / Maxedia 4)8 X Input (MSD) 5)4 in / 4 out 6)DMX Split 1-7 7)DMX Split 1-3 8)Artnet Clone 9)Broadcast mode 2.x.x.x 10)Broadcast mode 10.x.x.x

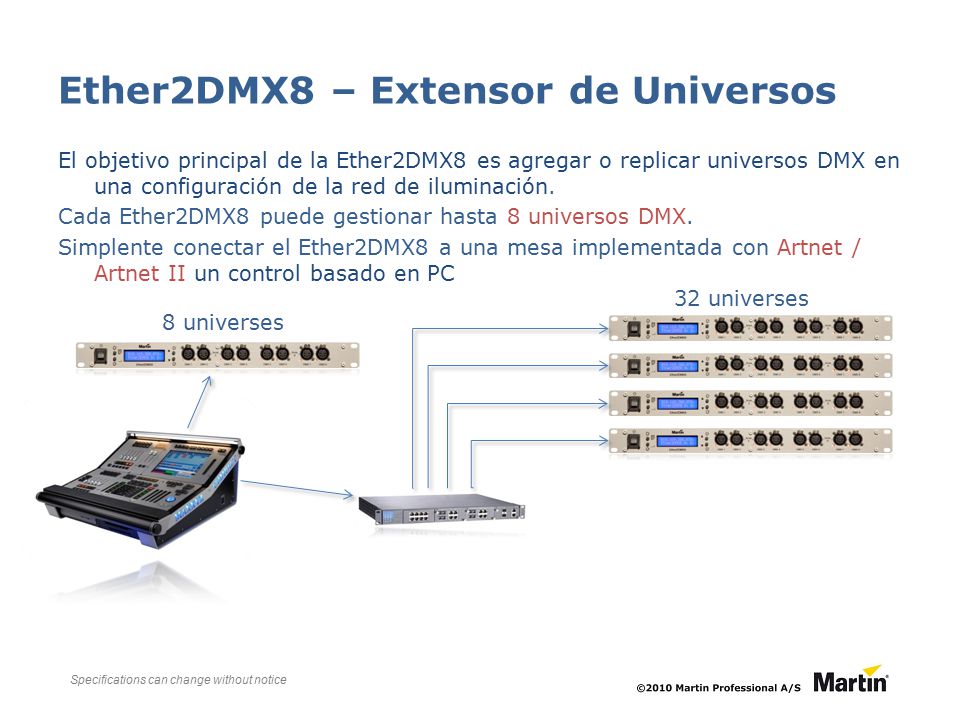

8 Specifications can change without notice Ether2DMX8 – Extensor de Universos El objetivo principal de la Ether2DMX8 es agregar o replicar universos DMX en una configuración de la red de iluminación. Cada Ether2DMX8 puede gestionar hasta 8 universos DMX. Simplente conectar el Ether2DMX8 a una mesa implementada con Artnet / Artnet II un control basado en PC 8 universes 32 universes

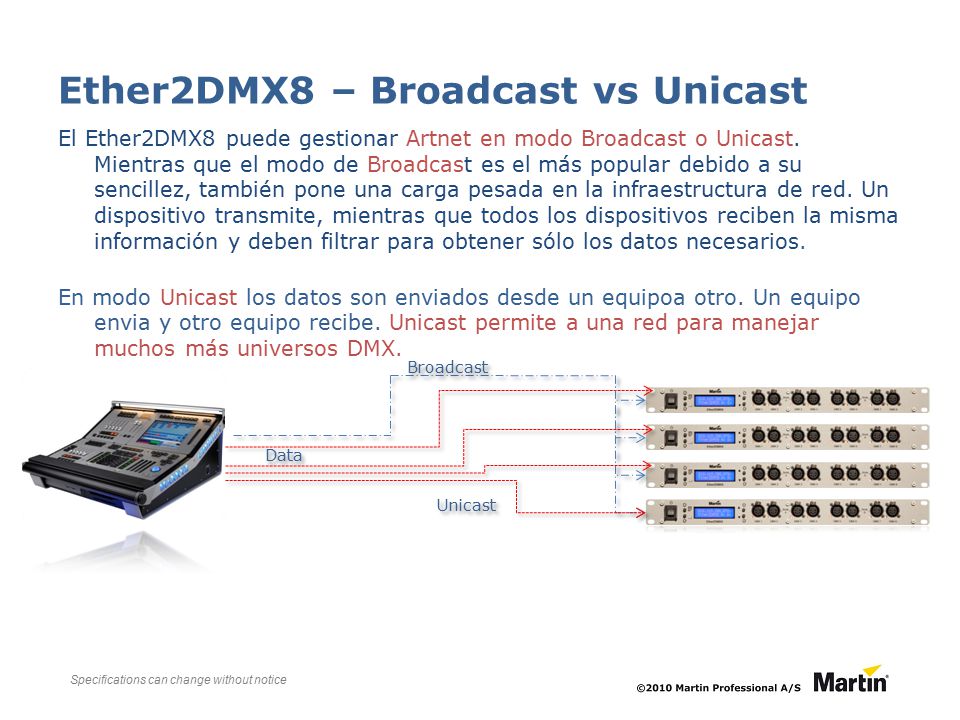

9 Specifications can change without notice Ether2DMX8 – Broadcast vs Unicast El Ether2DMX8 puede gestionar Artnet en modo Broadcast o Unicast. Mientras que el modo de Broadcast es el más popular debido a su sencillez, también pone una carga pesada en la infraestructura de red. Un dispositivo transmite, mientras que todos los dispositivos reciben la misma información y deben filtrar para obtener sólo los datos necesarios. En modo Unicast los datos son enviados desde un equipoa otro. Un equipo envia y otro equipo recibe. Unicast permite a una red para manejar muchos más universos DMX. Broadcast Unicast Data

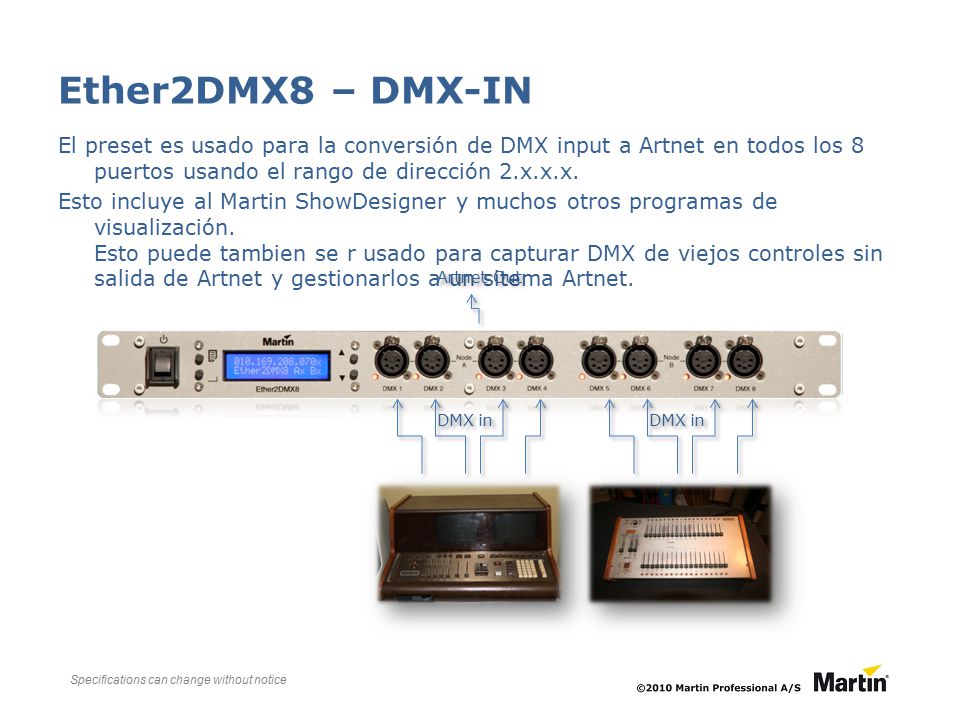

10 Specifications can change without notice Ether2DMX8 – DMX-IN El preset es usado para la conversión de DMX input a Artnet en todos los 8 puertos usando el rango de dirección 2.x.x.x. Esto incluye al Martin ShowDesigner y muchos otros programas de visualización. Esto puede tambien se r usado para capturar DMX de viejos controles sin salida de Artnet y gestionarlos a un sitema Artnet. Artnet Out DMX in

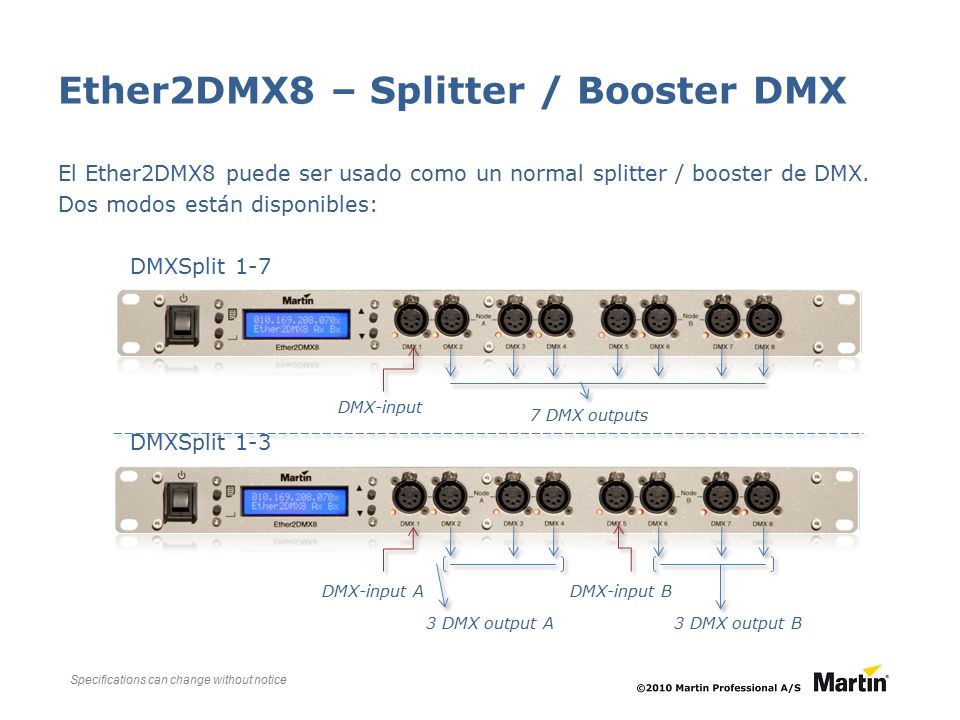

11 Specifications can change without notice Ether2DMX8 – Splitter / Booster DMX El Ether2DMX8 puede ser usado como un normal splitter / booster de DMX. Dos modos están disponibles: DMXSplit 1-7 DMXSplit 1-3 DMX-input 7 DMX outputs DMX-input A 3 DMX output A DMX-input B 3 DMX output B

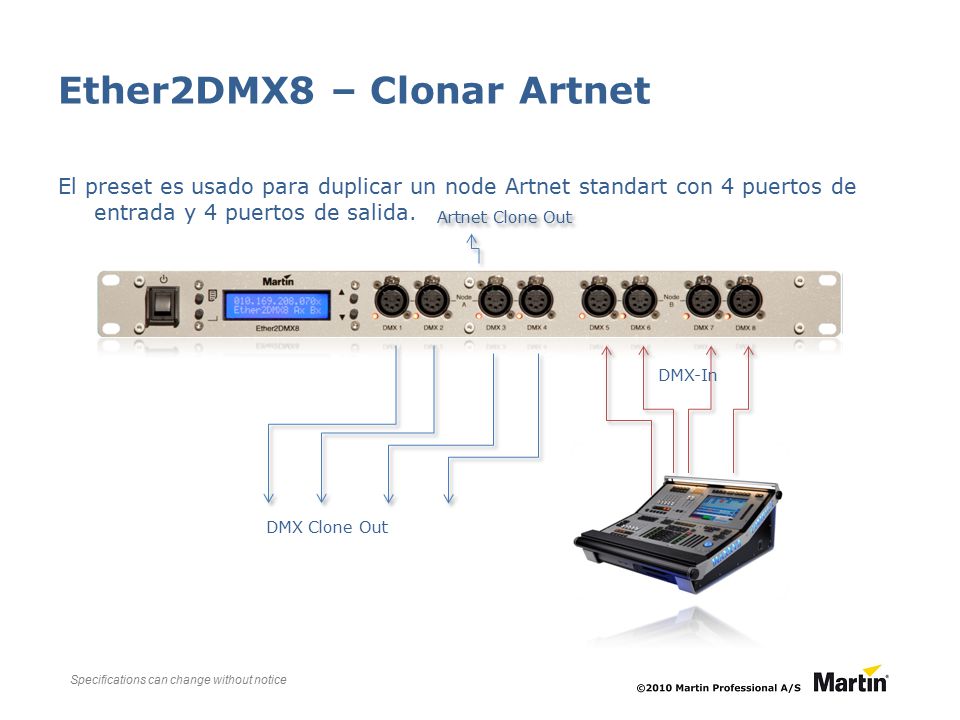

12 Specifications can change without notice Ether2DMX8 – Clonar Artnet El preset es usado para duplicar un node Artnet standart con 4 puertos de entrada y 4 puertos de salida. Artnet Clone Out DMX Clone Out DMX-In

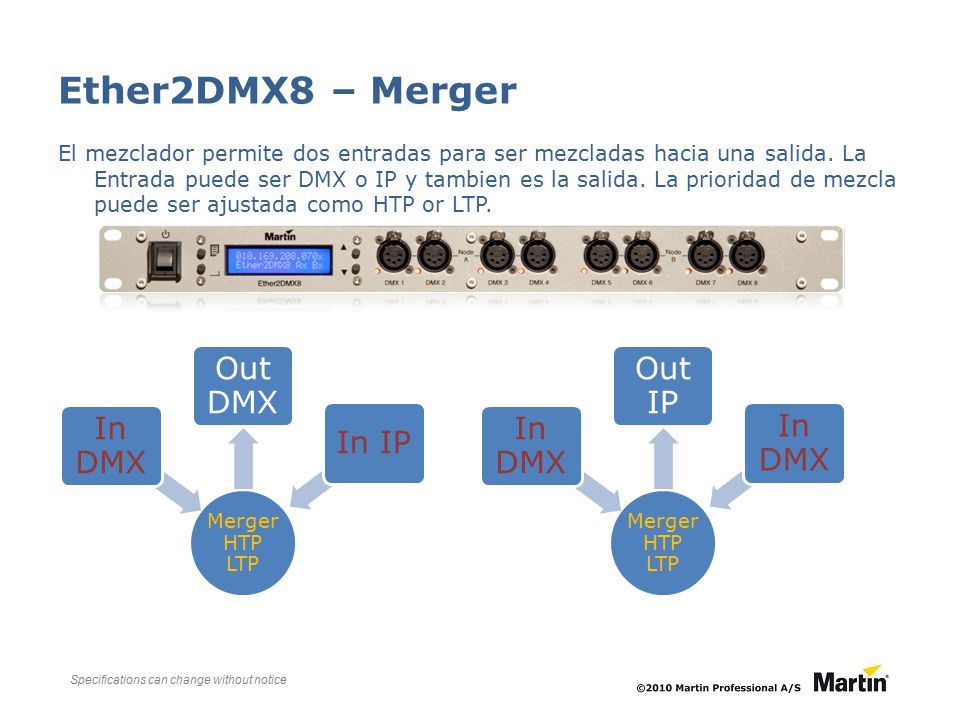

13 Specifications can change without notice Ether2DMX8 – Merger El mezclador permite dos entradas para ser mezcladas hacia una salida. La Entrada puede ser DMX o IP y tambien es la salida. La prioridad de mezcla puede ser ajustada como HTP or LTP. Merger HTP LTP In DMX Out DMX In IP Merger HTP LTP In DMX Out IP In DMX

14 Specifications can change without notice Ether2DMX8 – Monitor DMX El Ether2DMX8 permiter monitorización de cualquier canal de DMX de cualquiera de los 8 puertos DMX. Los valores pueden ser mostrados en varias maneras: Porcentaje, decimal or graficamente. También se muestra el valor DMX mínimo y máximo en la sesión actual.

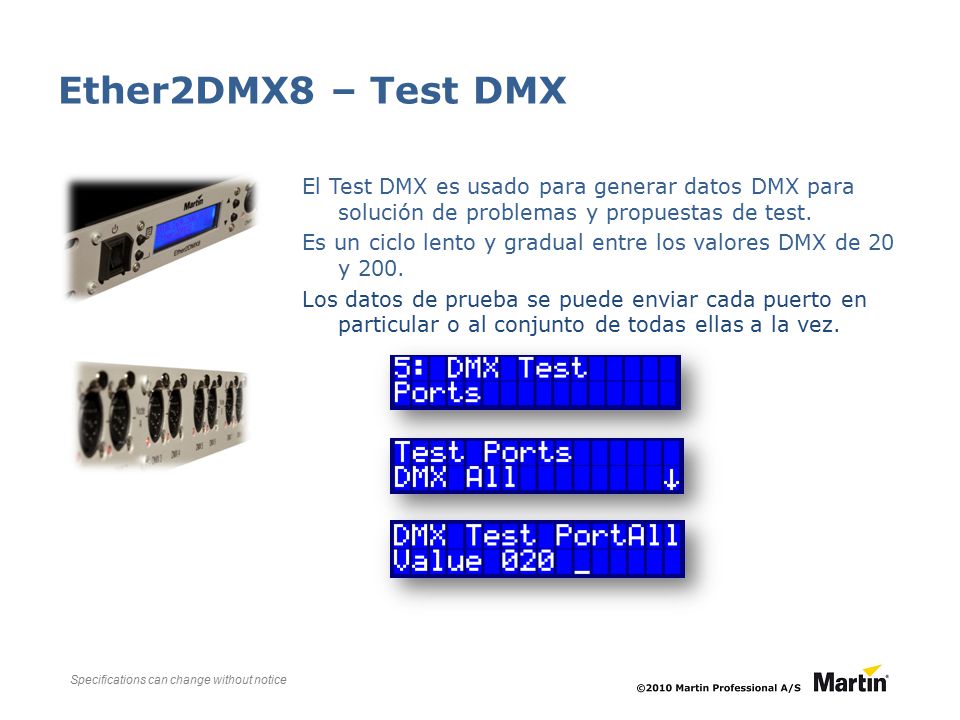

15 Specifications can change without notice Ether2DMX8 – Test DMX El Test DMX es usado para generar datos DMX para solución de problemas y propuestas de test. Es un ciclo lento y gradual entre los valores DMX de 20 y 200. Los datos de prueba se puede enviar cada puerto en particular o al conjunto de todas ellas a la vez.

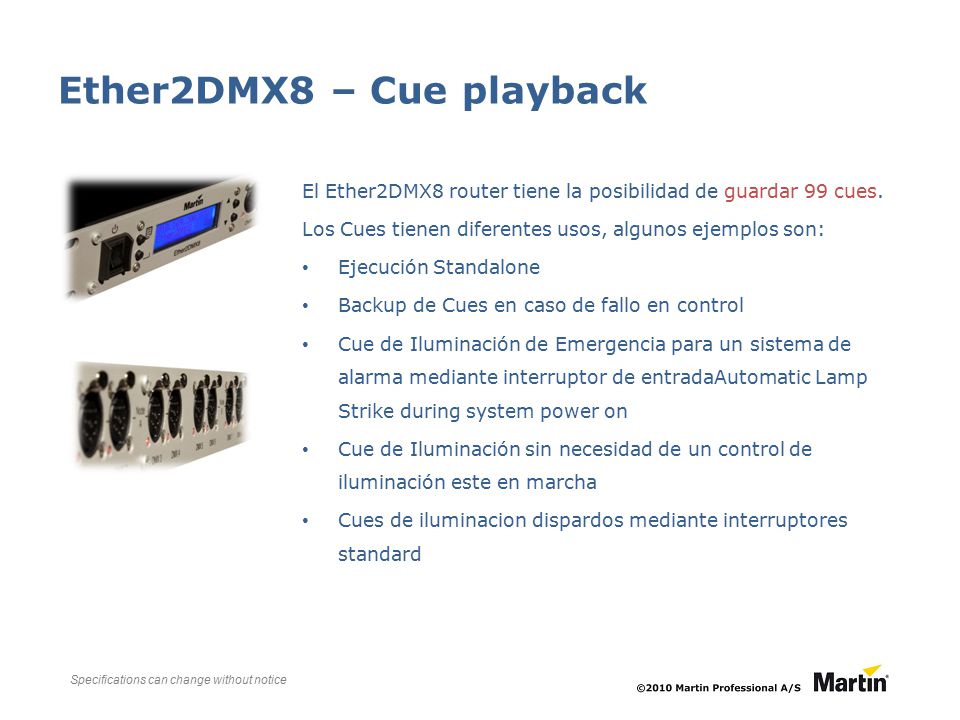

16 Specifications can change without notice Ether2DMX8 – Cue playback El Ether2DMX8 router tiene la posibilidad de guardar 99 cues. Los Cues tienen diferentes usos, algunos ejemplos son: Ejecución Standalone Backup de Cues en caso de fallo en control Cue de Iluminación de Emergencia para un sistema de alarma mediante interruptor de entradaAutomatic Lamp Strike during system power on Cue de Iluminación sin necesidad de un control de iluminación este en marcha Cues de iluminacion dispardos mediante interruptores standard

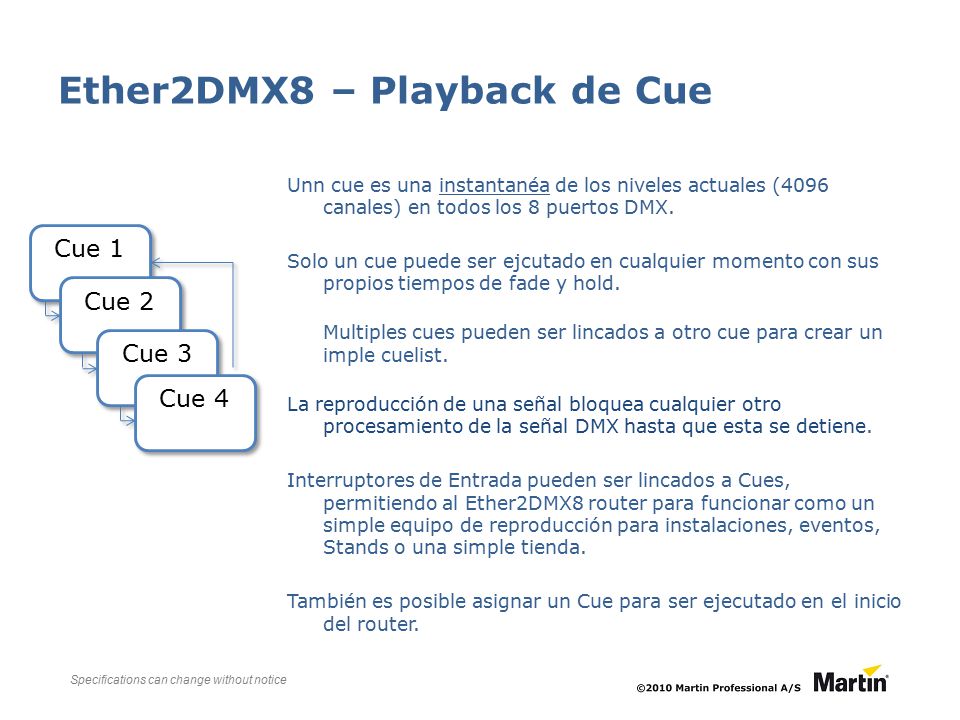

17 Specifications can change without notice Ether2DMX8 – Playback de Cue Unn cue es una instantanéa de los niveles actuales (4096 canales) en todos los 8 puertos DMX. Solo un cue puede ser ejcutado en cualquier momento con sus propios tiempos de fade y hold. Multiples cues pueden ser lincados a otro cue para crear un imple cuelist. La reproducción de una señal bloquea cualquier otro procesamiento de la señal DMX hasta que esta se detiene. Interruptores de Entrada pueden ser lincados a Cues, permitiendo al Ether2DMX8 router para funcionar como un simple equipo de reproducción para instalaciones, eventos, Stands o una simple tienda. También es posible asignar un Cue para ser ejecutado en el inicio del router.

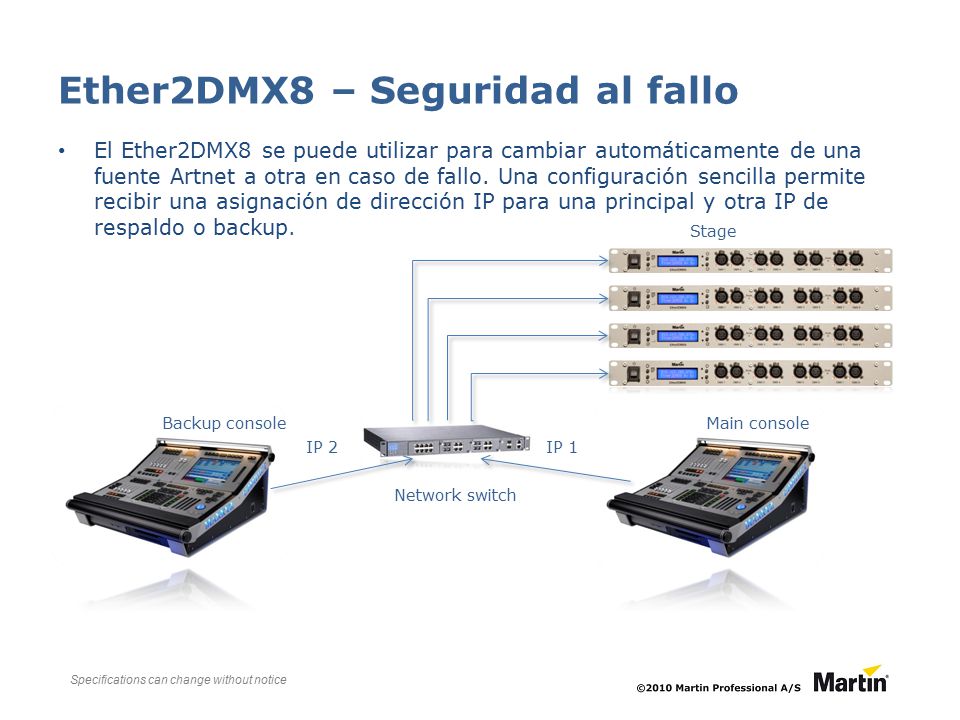

18 Specifications can change without notice Ether2DMX8 – Seguridad al fallo El Ether2DMX8 se puede utilizar para cambiar automáticamente de una fuente Artnet a otra en caso de fallo. Una configuración sencilla permite recibir una asignación de dirección IP para una principal y otra IP de respaldo o backup. Stage Main console Network switch IP 2IP 1 Backup console

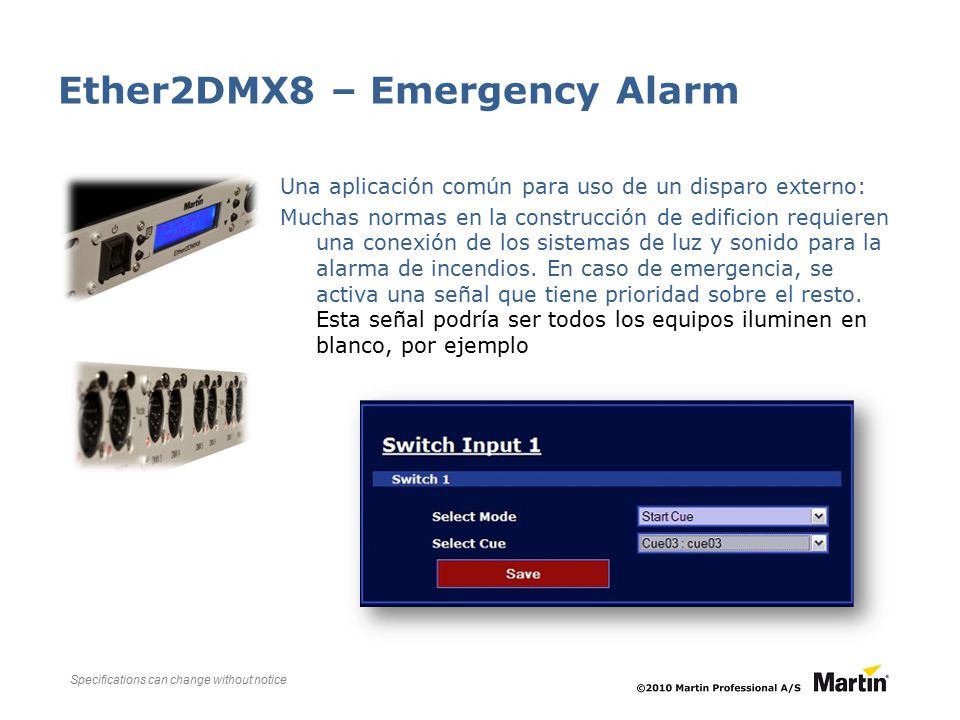

19 Specifications can change without notice Ether2DMX8 – Emergency Alarm Una aplicación común para uso de un disparo externo: Muchas normas en la construcción de edificion requieren una conexión de los sistemas de luz y sonido para la alarma de incendios. En caso de emergencia, se activa una señal que tiene prioridad sobre el resto. Esta señal podría ser todos los equipos iluminen en blanco, por ejemplo

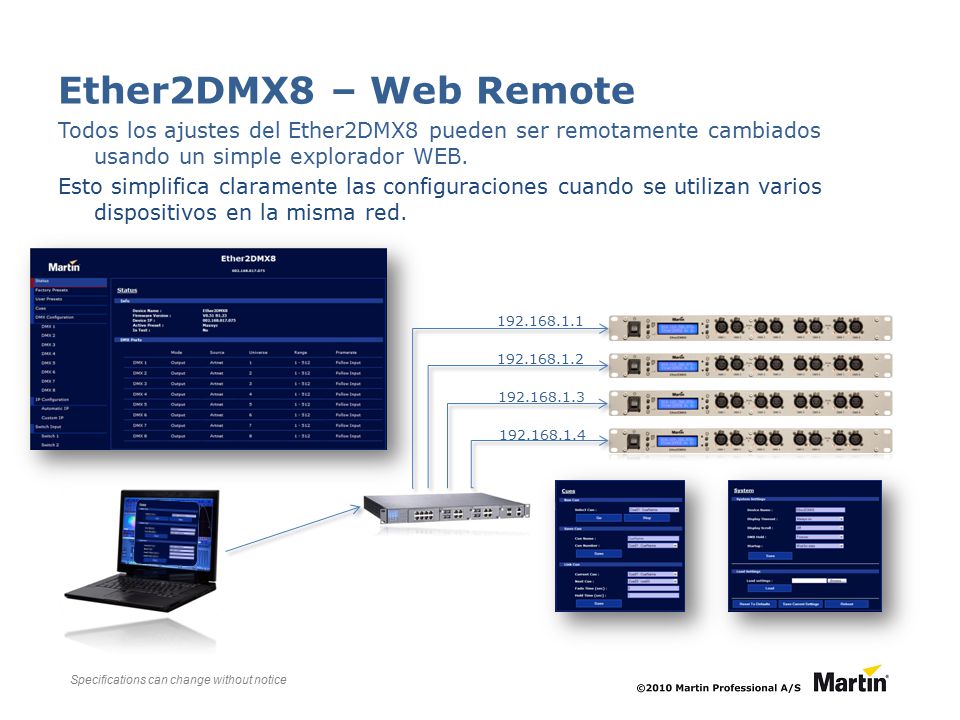

20 Specifications can change without notice Ether2DMX8 – Web Remote Todos los ajustes del Ether2DMX8 pueden ser remotamente cambiados usando un simple explorador WEB. Esto simplifica claramente las configuraciones cuando se utilizan varios dispositivos en la misma red. 192.168.1.1 192.168.1.2 192.168.1.3 192.168.1.4

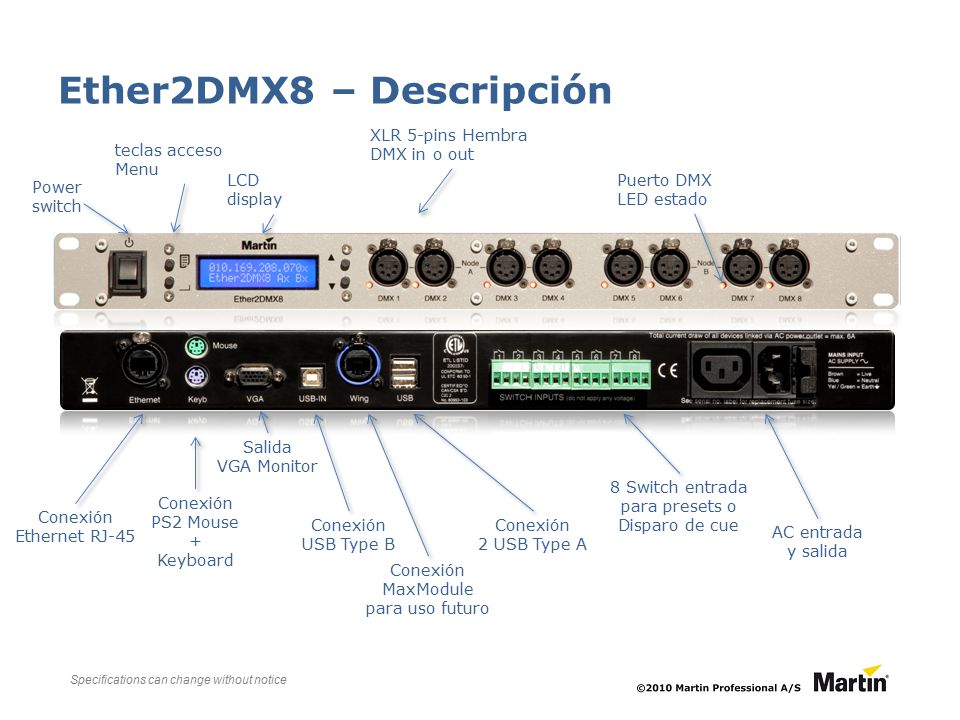

21 Specifications can change without notice Ether2DMX8 – Descripción LCD display Conexión 2 USB Type A 8 Switch entrada para presets o Disparo de cue AC entrada y salida Puerto DMX LED estado XLR 5-pins Hembra DMX in o out Power switch teclas acceso Menu Conexión MaxModule para uso futuro Conexión USB Type B Conexión Ethernet RJ-45 Conexión PS2 Mouse + Keyboard Salida VGA Monitor

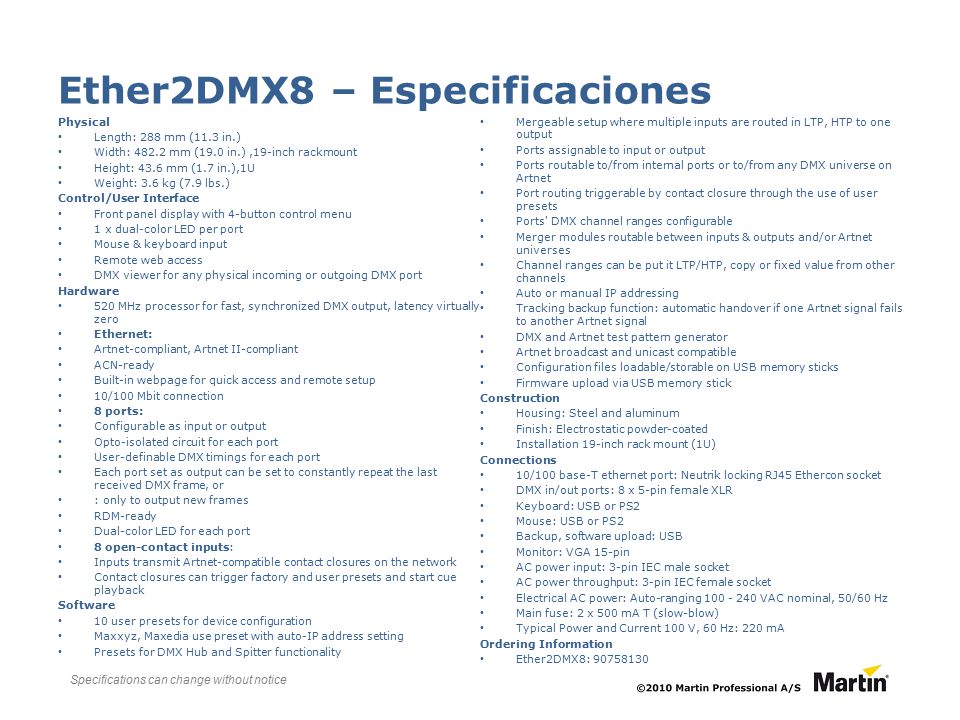

22 Specifications can change without notice Ether2DMX8 – Especificaciones Physical Length: 288 mm (11.3 in.) Width: 482.2 mm (19.0 in.),19-inch rackmount Height: 43.6 mm (1.7 in.),1U Weight: 3.6 kg (7.9 lbs.) Control/User Interface Front panel display with 4-button control menu 1 x dual-color LED per port Mouse & keyboard input Remote web access DMX viewer for any physical incoming or outgoing DMX port Hardware 520 MHz processor for fast, synchronized DMX output, latency virtually zero Ethernet: Artnet-compliant, Artnet II-compliant ACN-ready Built-in webpage for quick access and remote setup 10/100 Mbit connection 8 ports: Configurable as input or output Opto-isolated circuit for each port User-definable DMX timings for each port Each port set as output can be set to constantly repeat the last received DMX frame, or : only to output new frames RDM-ready Dual-color LED for each port 8 open-contact inputs: Inputs transmit Artnet-compatible contact closures on the network Contact closures can trigger factory and user presets and start cue playback Software 10 user presets for device configuration Maxxyz, Maxedia use preset with auto-IP address setting Presets for DMX Hub and Spitter functionality Mergeable setup where multiple inputs are routed in LTP, HTP to one output Ports assignable to input or output Ports routable to/from internal ports or to/from any DMX universe on Artnet Port routing triggerable by contact closure through the use of user presets Ports' DMX channel ranges configurable Merger modules routable between inputs & outputs and/or Artnet universes Channel ranges can be put it LTP/HTP, copy or fixed value from other channels Auto or manual IP addressing Tracking backup function: automatic handover if one Artnet signal fails to another Artnet signal DMX and Artnet test pattern generator Artnet broadcast and unicast compatible Configuration files loadable/storable on USB memory sticks Firmware upload via USB memory stick Construction Housing: Steel and aluminum Finish: Electrostatic powder-coated Installation 19-inch rack mount (1U) Connections 10/100 base-T ethernet port: Neutrik locking RJ45 Ethercon socket DMX in/out ports: 8 x 5-pin female XLR Keyboard: USB or PS2 Mouse: USB or PS2 Backup, software upload: USB Monitor: VGA 15-pin AC power input: 3-pin IEC male socket AC power throughput: 3-pin IEC female socket Electrical AC power: Auto-ranging 100 - 240 VAC nominal, 50/60 Hz Main fuse: 2 x 500 mA T (slow-blow) Typical Power and Current 100 V, 60 Hz: 220 mA Ordering Information Ether2DMX8: 90758130

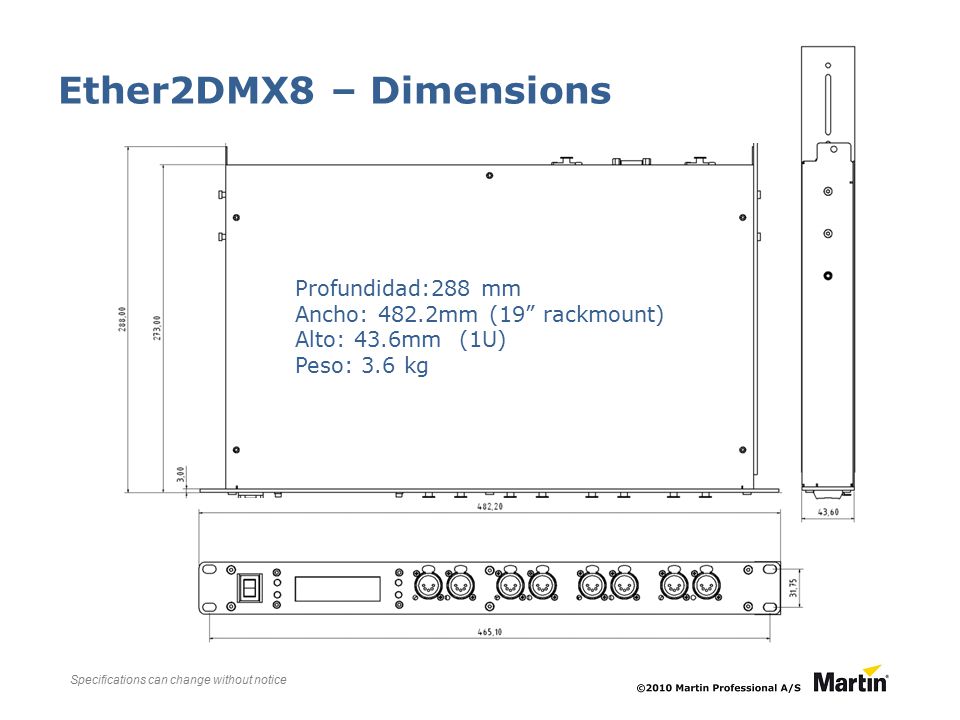

23 Specifications can change without notice Ether2DMX8 – Dimensions Profundidad:288 mm Ancho: 482.2mm (19” rackmount) Alto: 43.6mm (1U) Peso: 3.6 kg
