1 Conceptos elementales
LEY DE OHM Conceptos elementales

2 ¿Que es la corriente eléctrica?
Hemos visto que se define la corriente eléctrica como un FLUJO DE ELECTRONES QUE CIRCULA POR UN MATERIAL CONDUCTOR. En un circuito eléctrico puede haber mucha o poca corriente eléctrica, según que pasen por él muchos o pocos electrones por segundo. Su unidad de medida es el Amper A Esta cantidad de corriente dependerá de otros factores o magnitudes en el circuito y puede determinarse con la LEY DE OHM.

3 Ejemplo hidráulico En un circuito hidráulico si se aumenta la altura o potencial aumentará la corriente de agua o caudal.

4 En el circuito eléctrico

5 Por otra parte si en un circuito hidráulico disminuye la sección de la tubería, se reduce la corriente de agua

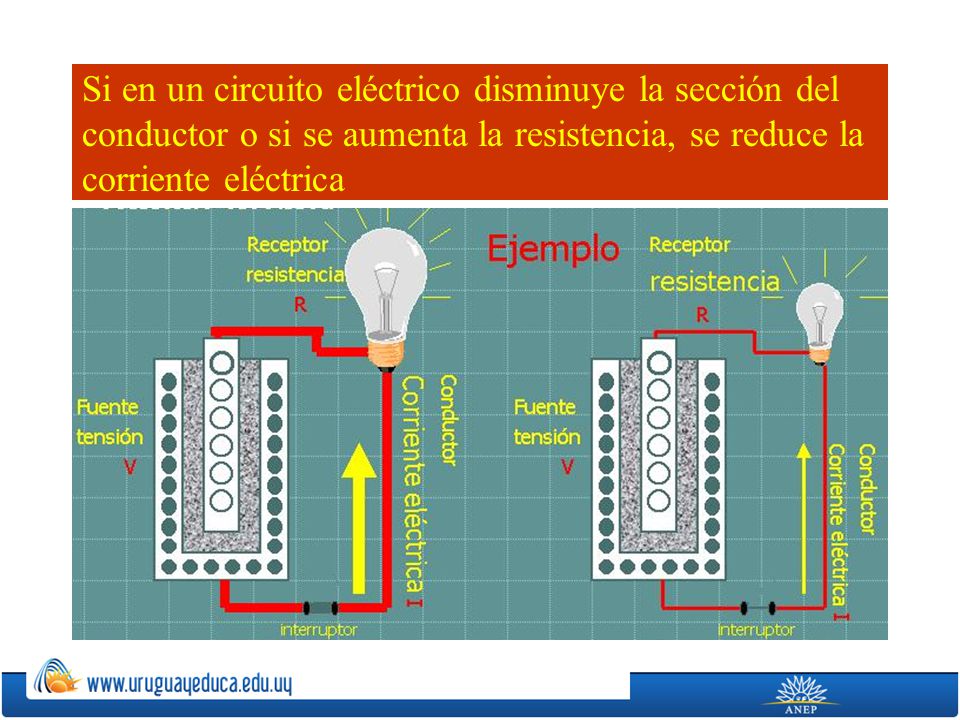

6 Si en un circuito eléctrico disminuye la sección del conductor o si se aumenta la resistencia, se reduce la corriente eléctrica

7 Por lo tanto la cantidad de CORRIENTE eléctrica en un circuito dependerá de la TENSION y de la RESISTENCIA en el mismo según la ley de OHM. Esta ley dice: La intensidad de corriente eléctrica obtenida en un circuito, es directamente proporcional a la tensión aplicada, e inversamente proporcional a la resistencia eléctrica del mismo. La expresión algebraica de esta Ley es: V I = — R Siendo I, la intensidad de corriente en amperes (A); V, la tensión aplicada en volts (V) R, la resistencia en ohms (W). V I R

8 RESUMIENDO En un circuito eléctrico tendremos mas corriente cuanto mas voltaje se aplique. En cambio tendremos menos corriente cuanto mas resistencia exista. V I = — R Todo esto se relaciona en la ley de OHM : V R = — I Que también puede expresarse : V V= I x R En conjunto : I R
