SSM – Samsung Security Manager

Presentación del tema: "SSM – Samsung Security Manager"— Transcripción de la presentación:

1 SSM – Samsung Security Manager

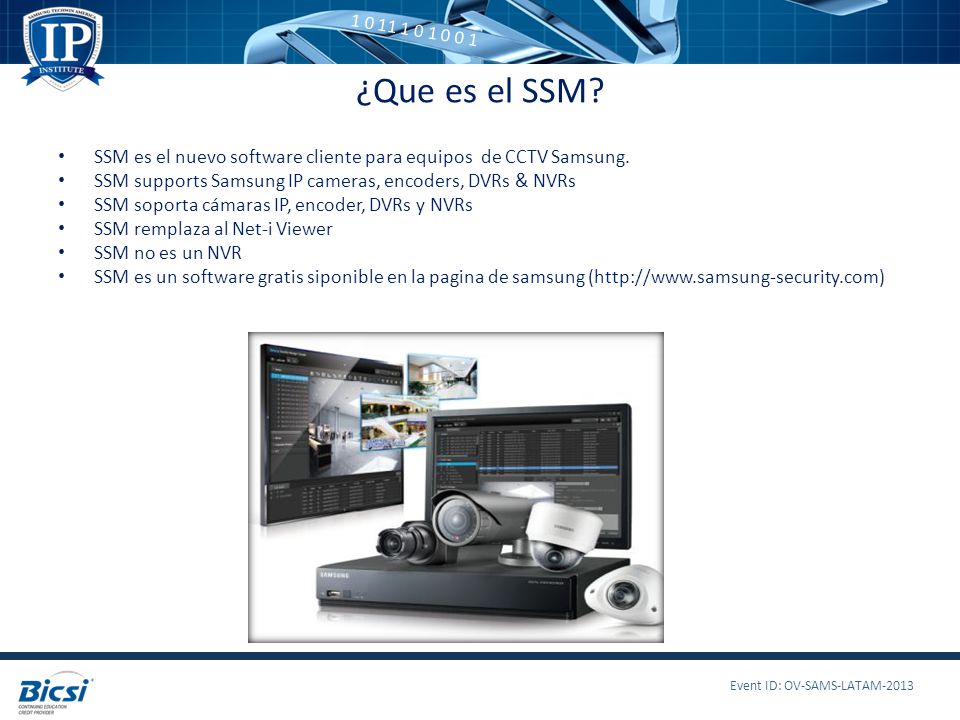

2 ¿Que es el SSM? SSM es el nuevo software cliente para equipos de CCTV Samsung. SSM supports Samsung IP cameras, encoders, DVRs & NVRs SSM soporta cámaras IP, encoder, DVRs y NVRs SSM remplaza al Net-i Viewer SSM no es un NVR SSM es un software gratis siponible en la pagina de samsung (

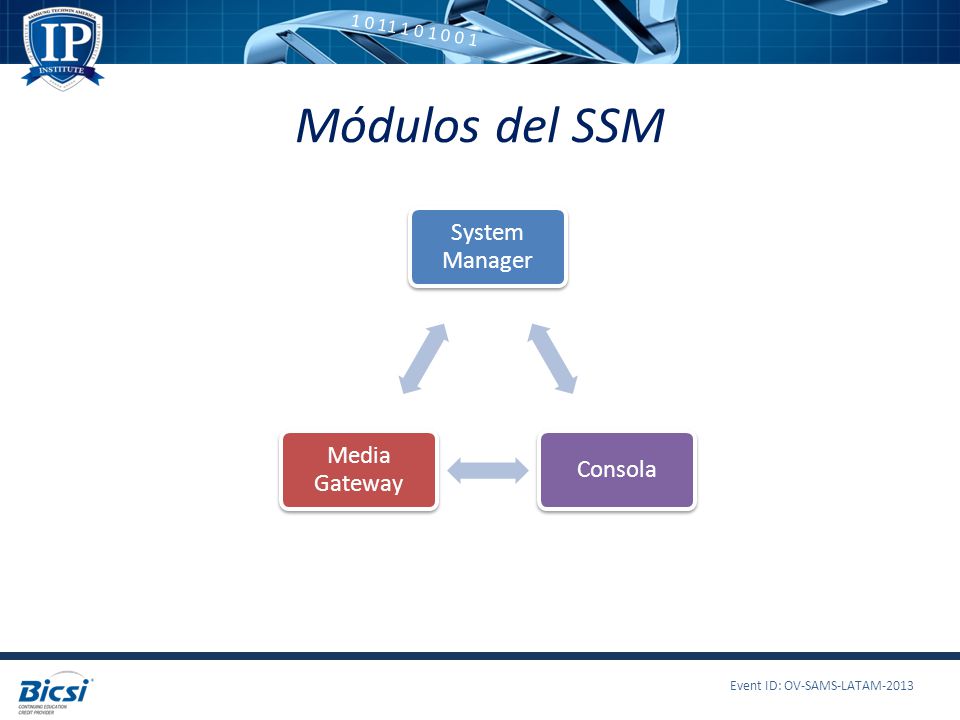

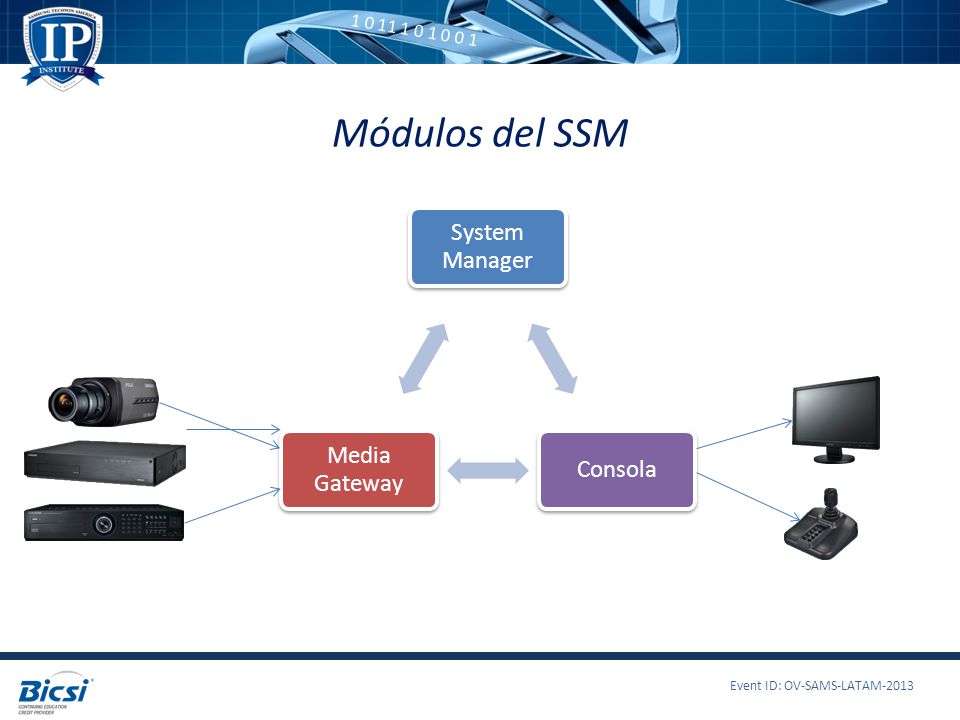

3 Módulos del SSM System Manager Consola Media Gateway

4 Módulos del SSM System Manager Consola Media Gateway

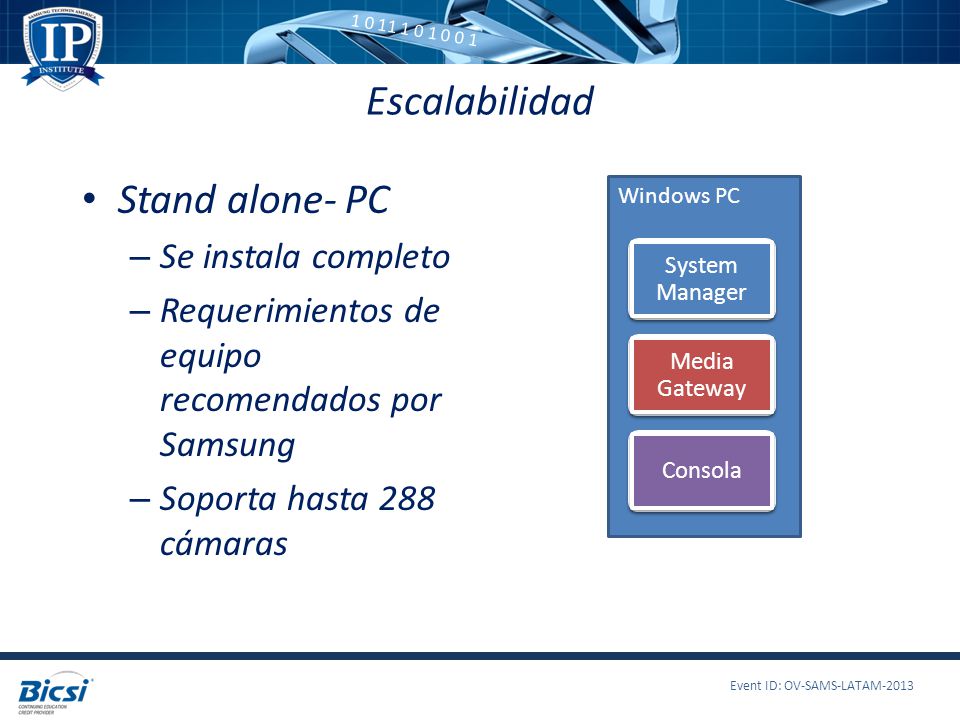

5 Escalabilidad Stand alone- PC Se instala completo
Requerimientos de equipo recomendados por Samsung Soporta hasta 288 cámaras Windows PC System Manager Consola Media Gateway

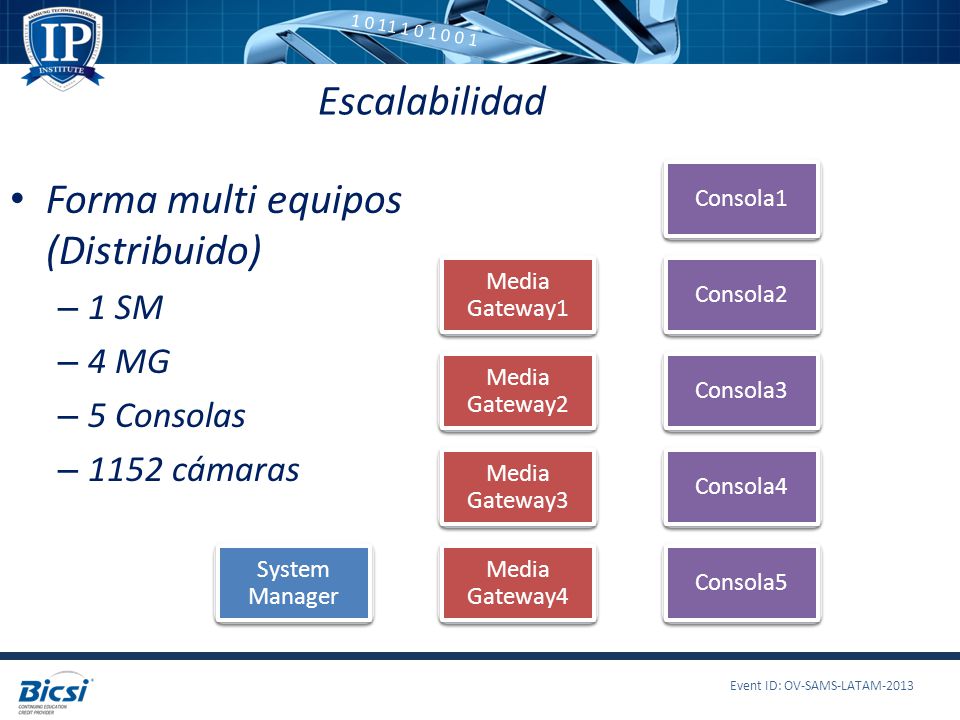

6 Forma multi equipos (Distribuido)
Escalabilidad Consola1 Forma multi equipos (Distribuido) 1 SM 4 MG 5 Consolas 1152 cámaras Media Gateway1 Consola2 Media Gateway2 Consola3 Media Gateway3 Consola4 System Manager Media Gateway4 Consola5

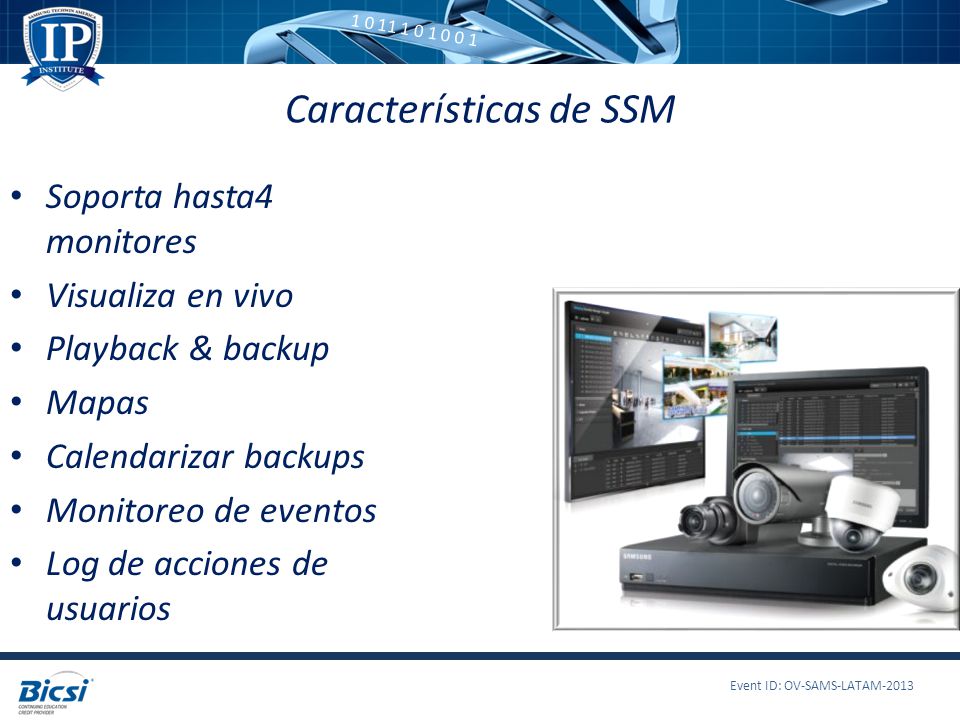

7 Características de SSM
Soporta hasta4 monitores Visualiza en vivo Playback & backup Mapas Calendarizar backups Monitoreo de eventos Log de acciones de usuarios

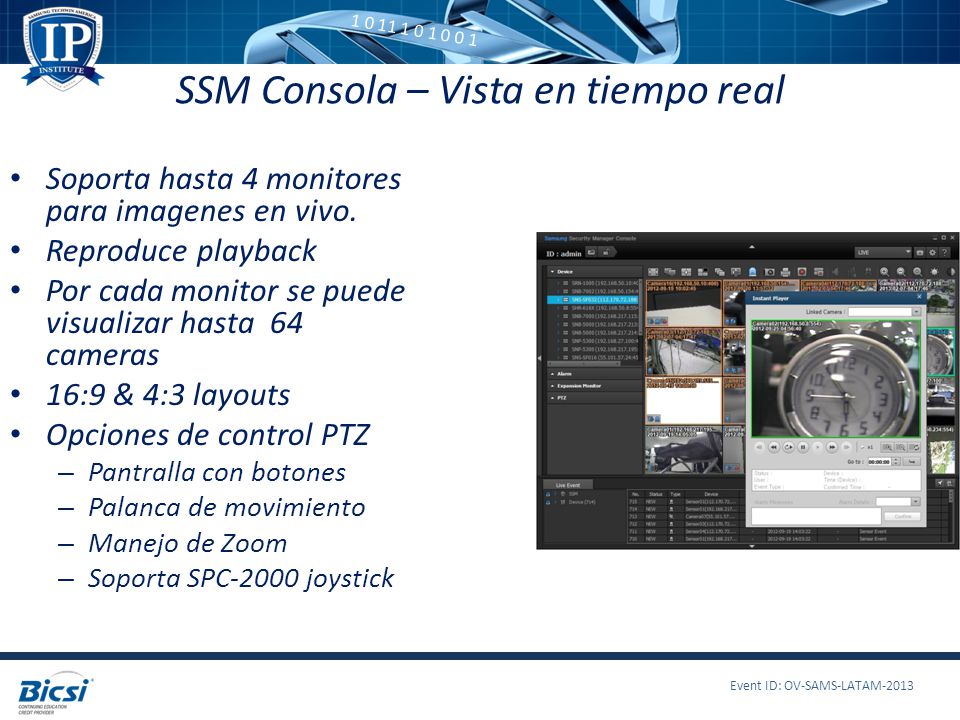

8 SSM Consola – Vista en tiempo real
Soporta hasta 4 monitores para imagenes en vivo. Reproduce playback Por cada monitor se puede visualizar hasta 64 cameras 16:9 & 4:3 layouts Opciones de control PTZ Pantralla con botones Palanca de movimiento Manejo de Zoom Soporta SPC-2000 joystick

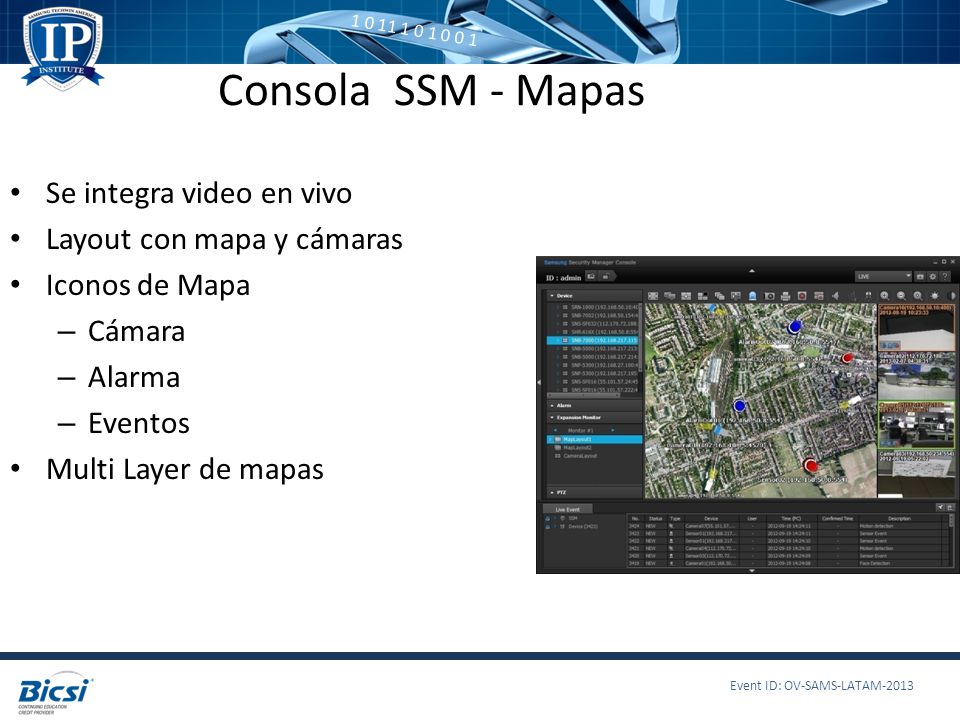

9 Consola SSM - Mapas Se integra video en vivo Layout con mapa y cámaras
Iconos de Mapa Cámara Alarma Eventos Multi Layer de mapas

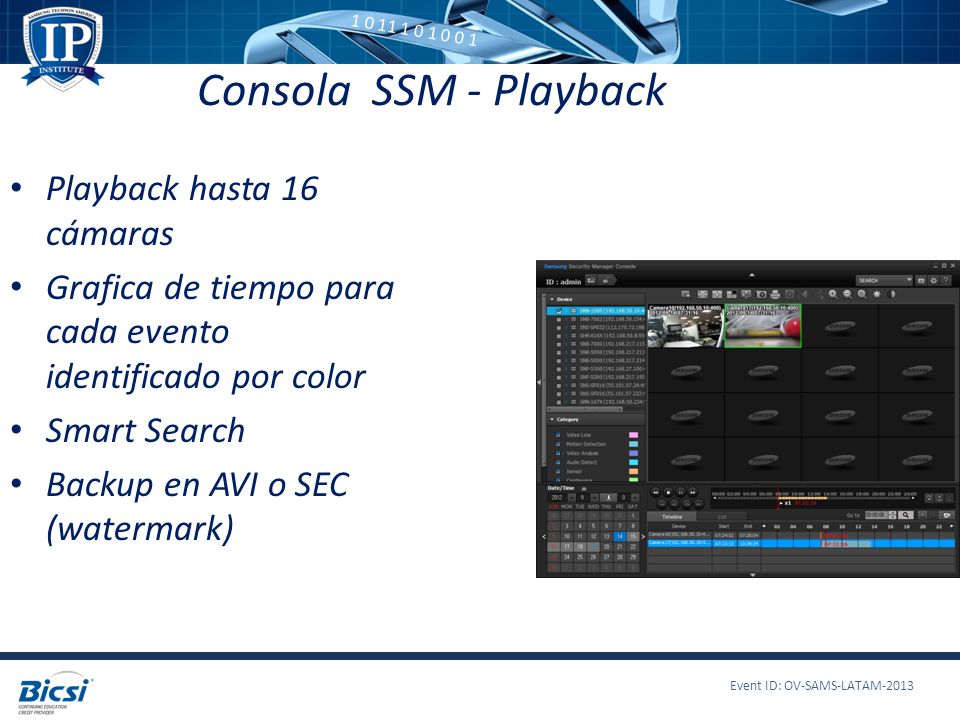

10 Consola SSM - Playback Playback hasta 16 cámaras
Grafica de tiempo para cada evento identificado por color Smart Search Backup en AVI o SEC (watermark)

11 Consola SSM – Event Viewer
Monitoreo y busqueda de eventos Se puede catagorizar y poner notas a cada evento recibido. Busca usuarios y eventos de sistemas Monitoreo ó busquedas por categoría Perdida de Video Detección de movimiento Cruce de linea virtual Entrada y salida de área Aparecer / Desaparecer objetos Cambio de Escena Seguimiento (Tracking) Face Detection Detección de Audio Activación de Sensores Activaciones de relevadores POS

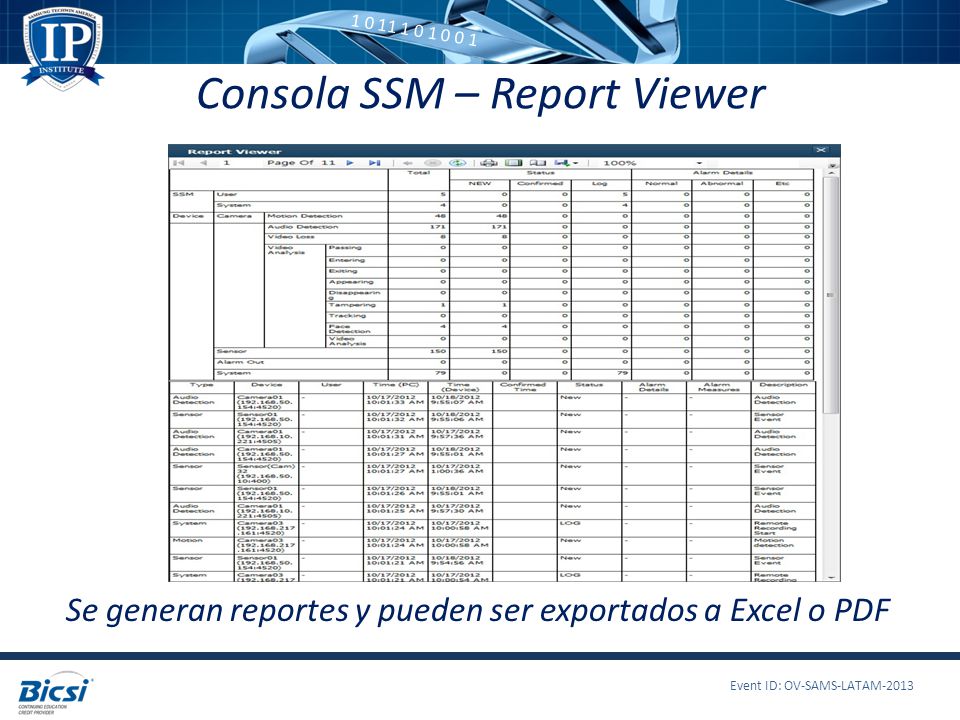

12 Consola SSM – Report Viewer
Se generan reportes y pueden ser exportados a Excel o PDF

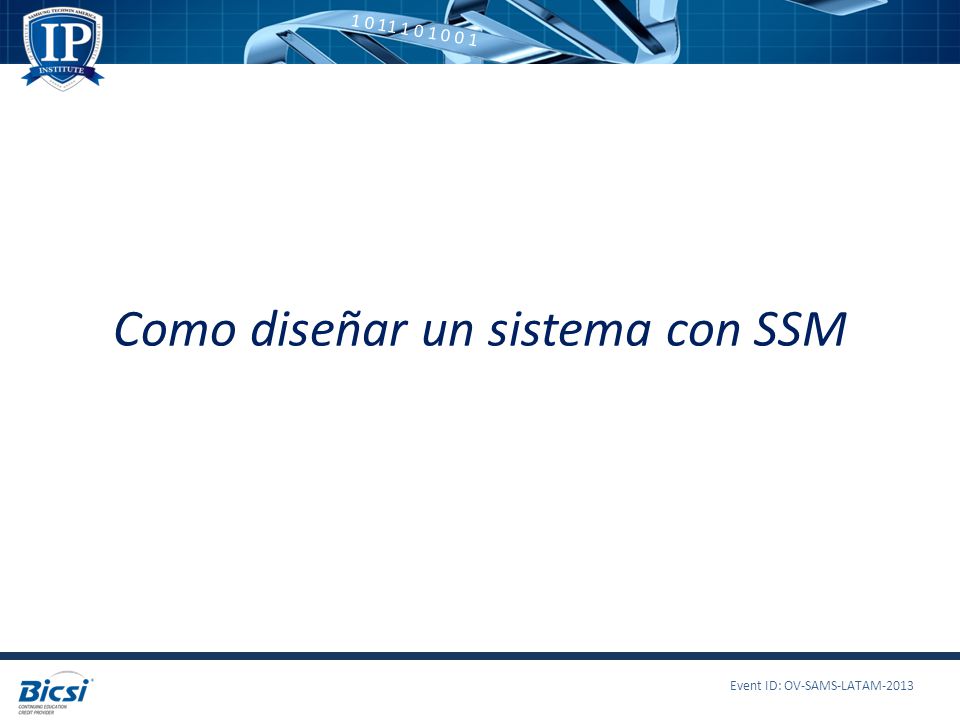

13 Como diseñar un sistema con SSM

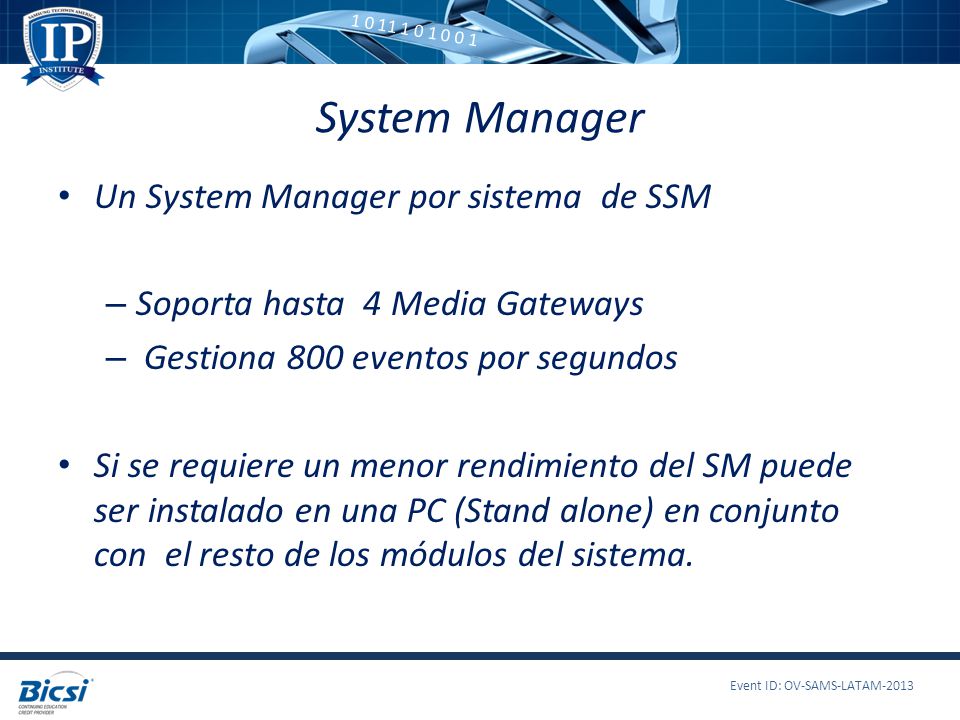

14 System Manager Un System Manager por sistema de SSM
Soporta hasta 4 Media Gateways Gestiona 800 eventos por segundos Si se requiere un menor rendimiento del SM puede ser instalado en una PC (Stand alone) en conjunto con el resto de los módulos del sistema.

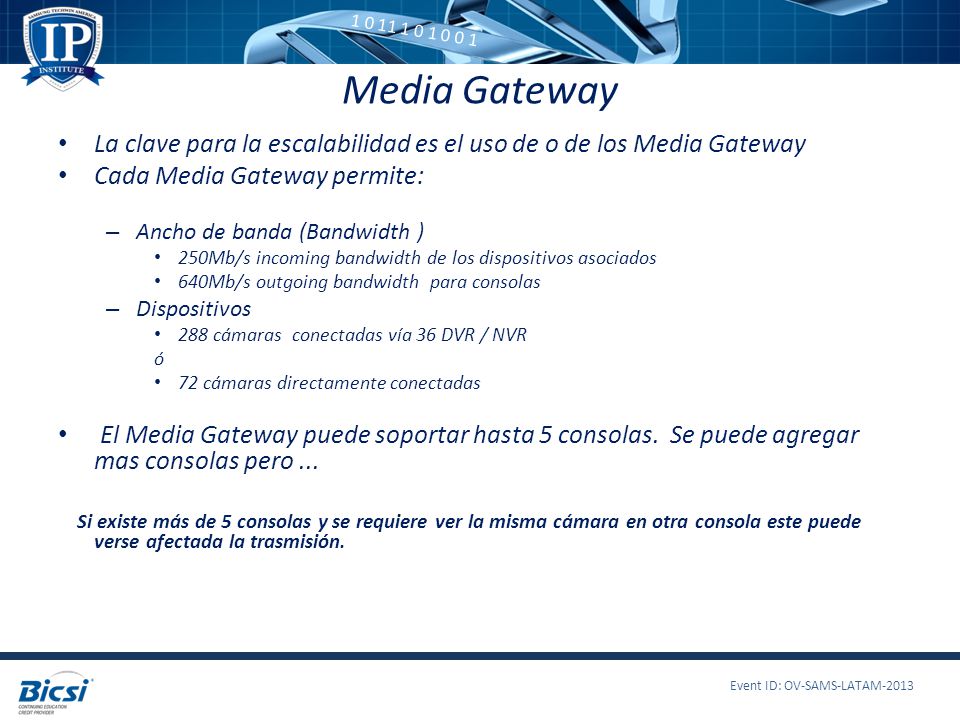

15 Media Gateway La clave para la escalabilidad es el uso de o de los Media Gateway Cada Media Gateway permite: Ancho de banda (Bandwidth ) 250Mb/s incoming bandwidth de los dispositivos asociados 640Mb/s outgoing bandwidth para consolas Dispositivos 288 cámaras conectadas vía 36 DVR / NVR ó 72 cámaras directamente conectadas El Media Gateway puede soportar hasta 5 consolas. Se puede agregar mas consolas pero ... Si existe más de 5 consolas y se requiere ver la misma cámara en otra consola este puede verse afectada la trasmisión.

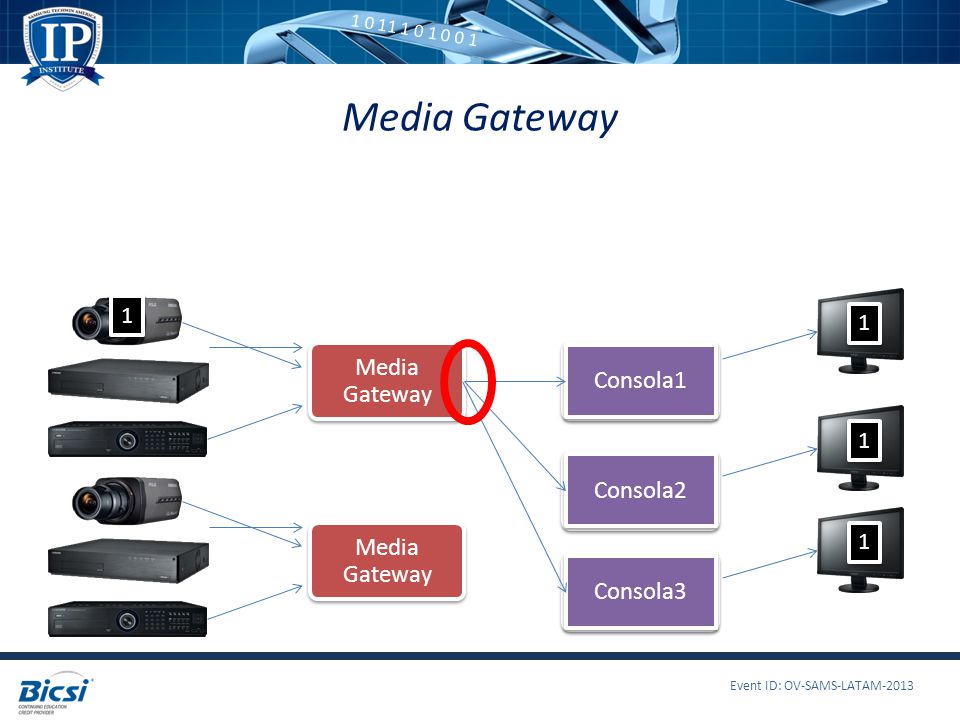

16 Media Gateway Media Gateway Consola1 Consola2 Media Gateway Consola3 1

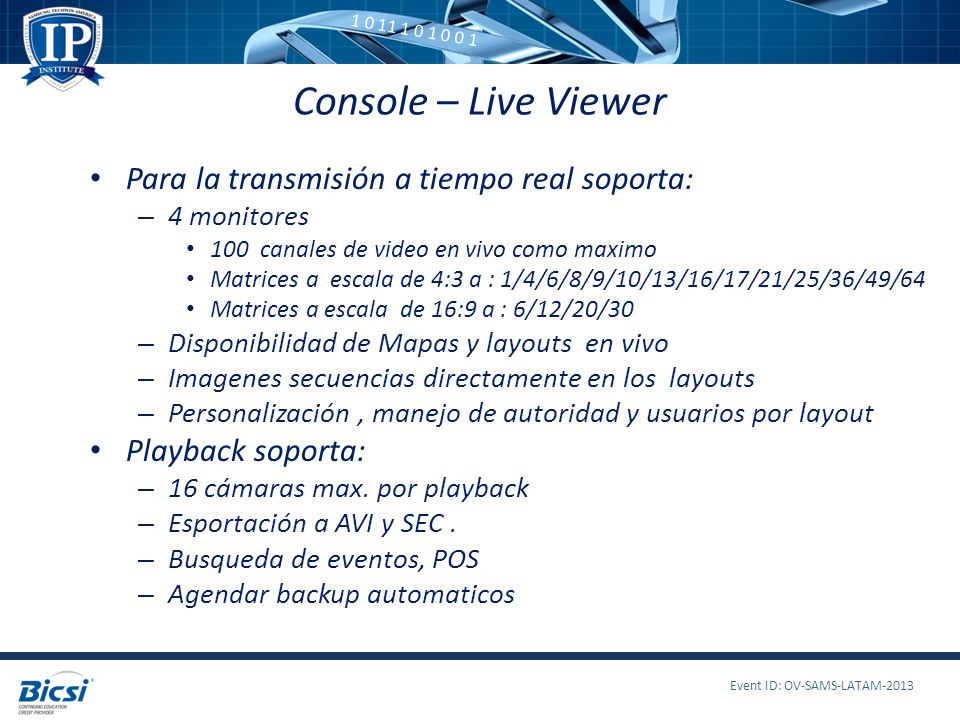

17 Console – Live Viewer Para la transmisión a tiempo real soporta:
4 monitores 100 canales de video en vivo como maximo Matrices a escala de 4:3 a : 1/4/6/8/9/10/13/16/17/21/25/36/49/64 Matrices a escala de 16:9 a : 6/12/20/30 Disponibilidad de Mapas y layouts en vivo Imagenes secuencias directamente en los layouts Personalización , manejo de autoridad y usuarios por layout Playback soporta: 16 cámaras max. por playback Esportación a AVI y SEC . Busqueda de eventos, POS Agendar backup automaticos

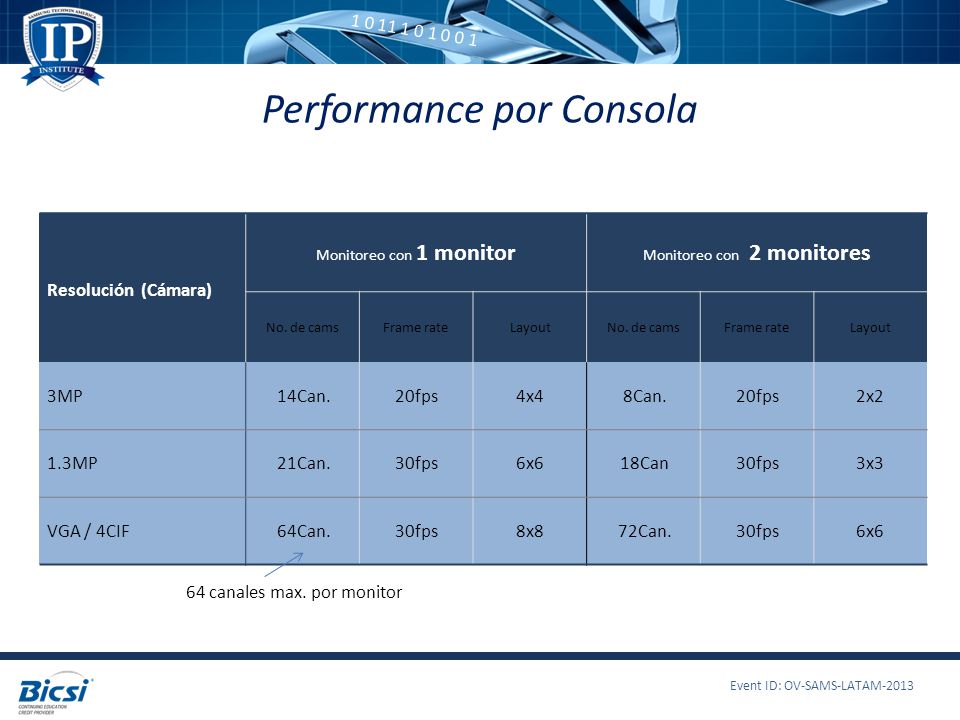

18 Performance por Consola
Resolución (Cámara) Monitoreo con 1 monitor Monitoreo con 2 monitores No. de cams Frame rate Layout 3MP 14Can. 20fps 4x4 8Can. 2x2 1.3MP 21Can. 30fps 6x6 18Can 3x3 VGA / 4CIF 64Can. 8x8 72Can. 64 canales max. por monitor

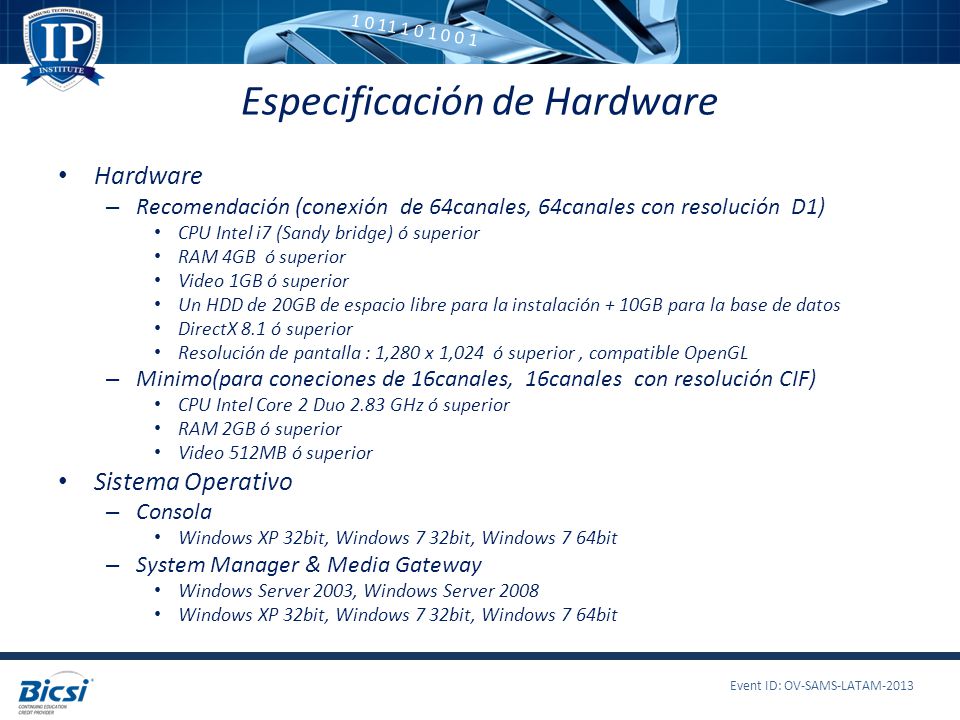

19 Especificación de Hardware
Recomendación (conexión de 64canales, 64canales con resolución D1) CPU Intel i7 (Sandy bridge) ó superior RAM 4GB ó superior Video 1GB ó superior Un HDD de 20GB de espacio libre para la instalación + 10GB para la base de datos DirectX 8.1 ó superior Resolución de pantalla : 1,280 x 1,024 ó superior , compatible OpenGL Minimo(para coneciones de 16canales, 16canales con resolución CIF) CPU Intel Core 2 Duo 2.83 GHz ó superior RAM 2GB ó superior Video 512MB ó superior Sistema Operativo Consola Windows XP 32bit, Windows 7 32bit, Windows 7 64bit System Manager & Media Gateway Windows Server 2003, Windows Server 2008

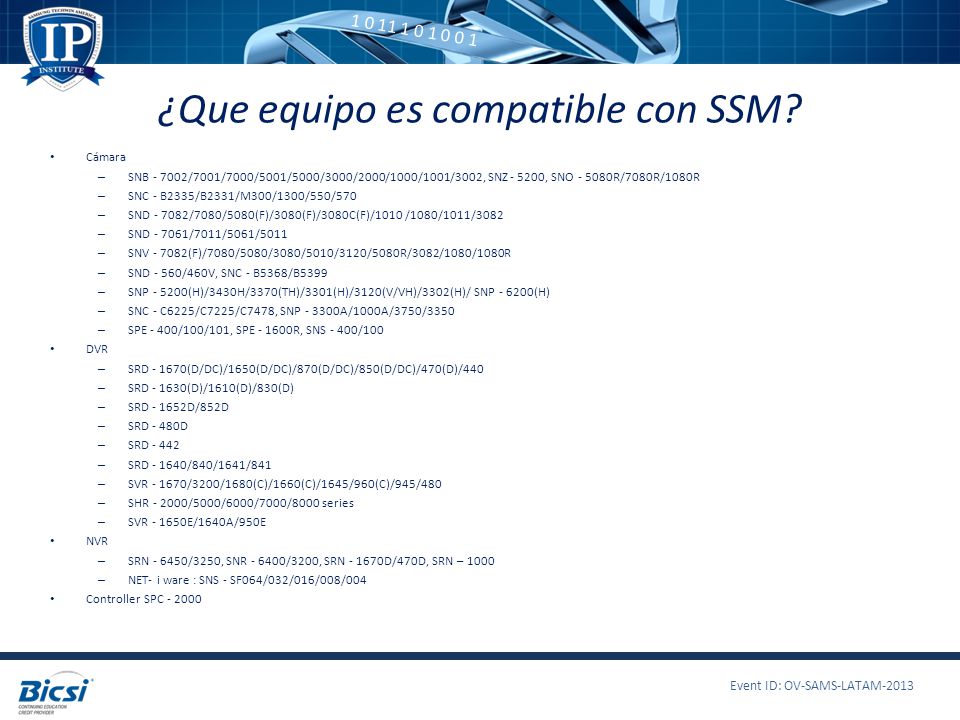

20 ¿Que equipo es compatible con SSM?
Cámara SNB /7001/7000/5001/5000/3000/2000/1000/1001/3002, SNZ , SNO R/7080R/1080R SNC - B2335/B2331/M300/1300/550/570 SND /7080/5080(F)/3080(F)/3080C(F)/1010 /1080/1011/3082 SND /7011/5061/5011 SNV (F)/7080/5080/3080/5010/3120/5080R/3082/1080/1080R SND - 560/460V, SNC - B5368/B5399 SNP (H)/3430H/3370(TH)/3301(H)/3120(V/VH)/3302(H)/ SNP (H) SNC - C6225/C7225/C7478, SNP A/1000A/3750/3350 SPE - 400/100/101, SPE R, SNS - 400/100 DVR SRD (D/DC)/1650(D/DC)/870(D/DC)/850(D/DC)/470(D)/440 SRD (D)/1610(D)/830(D) SRD D/852D SRD - 480D SRD - 442 SRD /840/1641/841 SVR /3200/1680(C)/1660(C)/1645/960(C)/945/480 SHR /5000/6000/7000/8000 series SVR E/1640A/950E NVR SRN /3250, SNR /3200, SRN D/470D, SRN – 1000 NET- i ware : SNS - SF064/032/016/008/004 Controller SPC

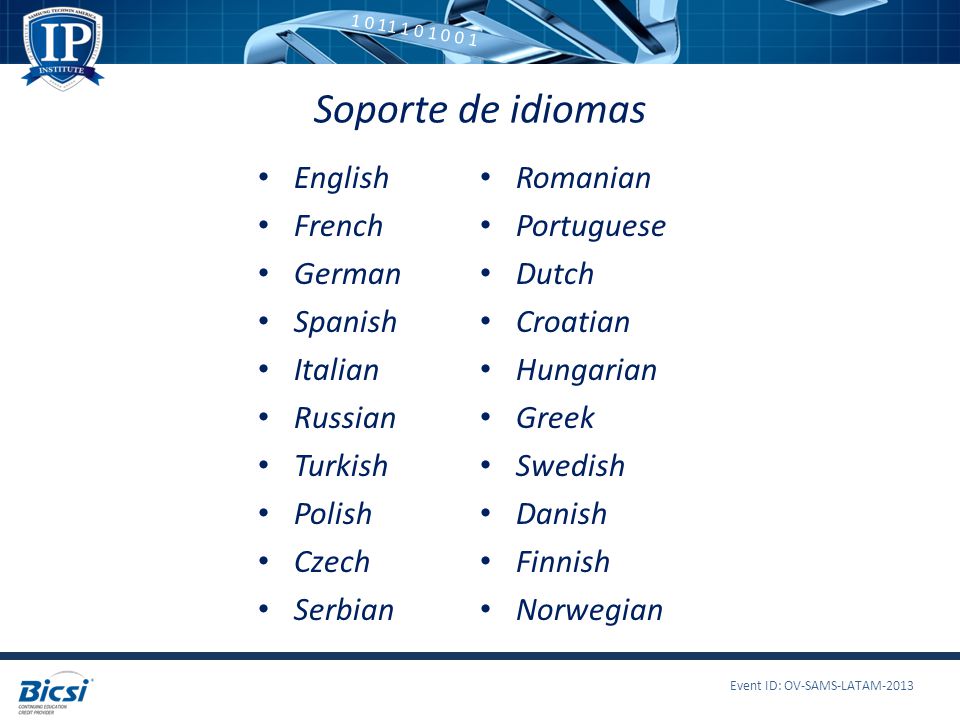

21 Soporte de idiomas English Romanian French Portuguese German Dutch
Spanish Croatian Italian Hungarian Russian Greek Turkish Swedish Polish Danish Czech Finnish Serbian Norwegian

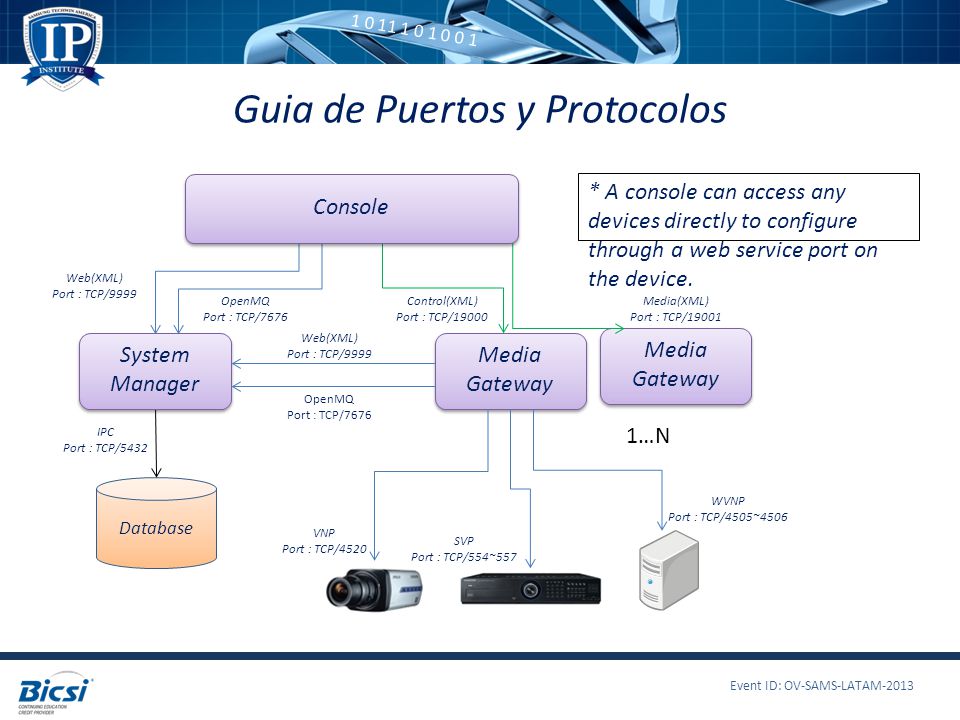

22 Guia de Puertos y Protocolos
Console * A console can access any devices directly to configure through a web service port on the device. Web(XML) Port : TCP/9999 OpenMQ Port : TCP/7676 Control(XML) Port : TCP/19000 Media(XML) Port : TCP/19001 Web(XML) Port : TCP/9999 System Manager Media Gateway Media Gateway OpenMQ Port : TCP/7676 IPC Port : TCP/5432 1…N Database WVNP Port : TCP/4505~4506 VNP Port : TCP/4520 SVP Port : TCP/554~557

23 !CONCIDERACION DE LAS REDES!
!CONCIDERACION DE LAS REDES! Usted que debe de considerar como parte de una red de vídeo expansible. Proyecto de Red Cámaras - Posicionamiento - Campo de visión - Tipo de cámara Dominios de colisión (VLANS) - Separar la red de vídeo - Tratar cámaras como usuarios potenciales Seguridad de la red - Nada cambia aquí. Utilice productos aprobados por el sector. No. de servidores / Especificaciones de la unidad de almacenamiento - Tipo (RAID, SAN, JBOD, Almacenamiento en el servidor local) - Espacio de la unidad de almacenamiento - Especificaciones del procesador y vídeo (Servidor) Identificación del Evento: OV-SAMS-NJ

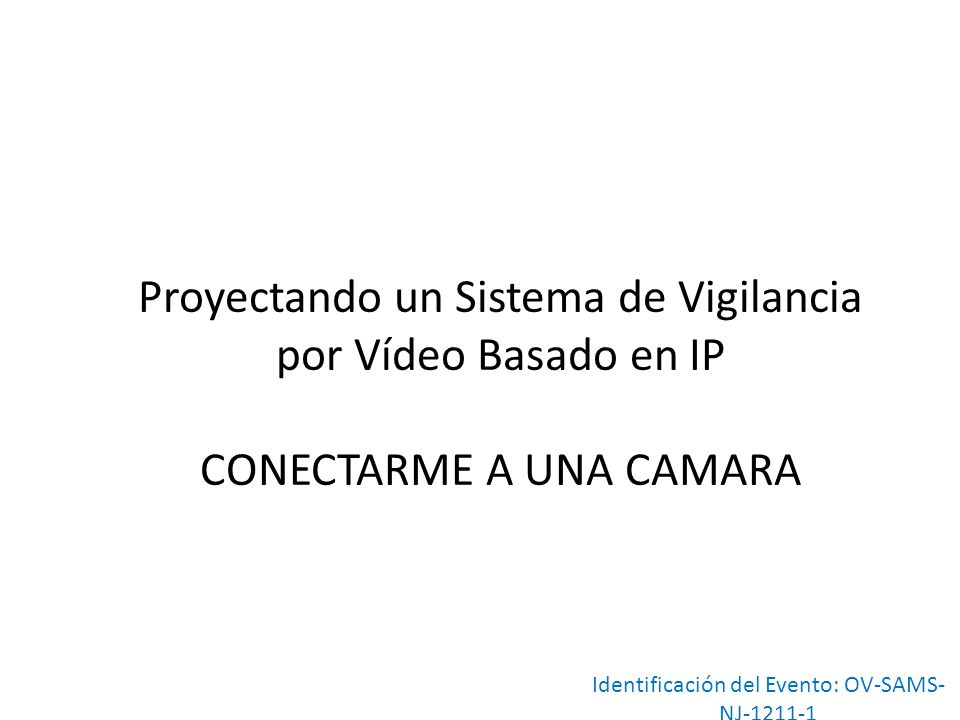

24 Proyectando un Sistema de Vigilancia por Vídeo Basado en IP
CONECTARME A UNA CAMARA Identificación del Evento: OV-SAMS-NJ

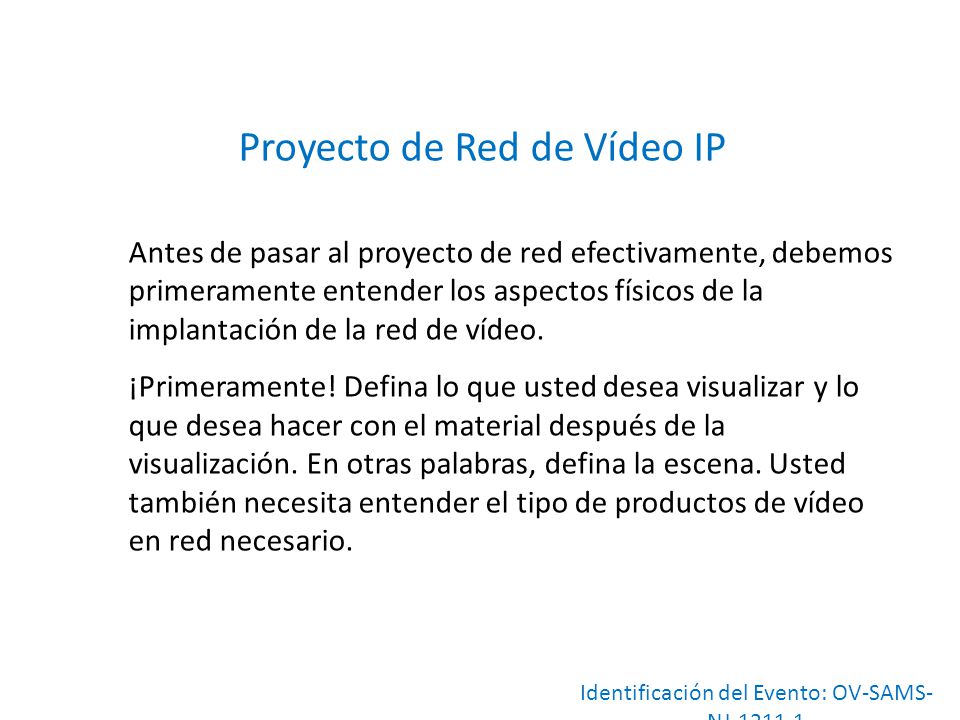

25 Proyecto de Red de Vídeo IP
Antes de pasar al proyecto de red efectivamente, debemos primeramente entender los aspectos físicos de la implantación de la red de vídeo. ¡Primeramente! Defina lo que usted desea visualizar y lo que desea hacer con el material después de la visualización. En otras palabras, defina la escena. Usted también necesita entender el tipo de productos de vídeo en red necesario. Identificación del Evento: OV-SAMS-NJ

26 Identificación del Evento: OV-SAMS-NJ-1211-1

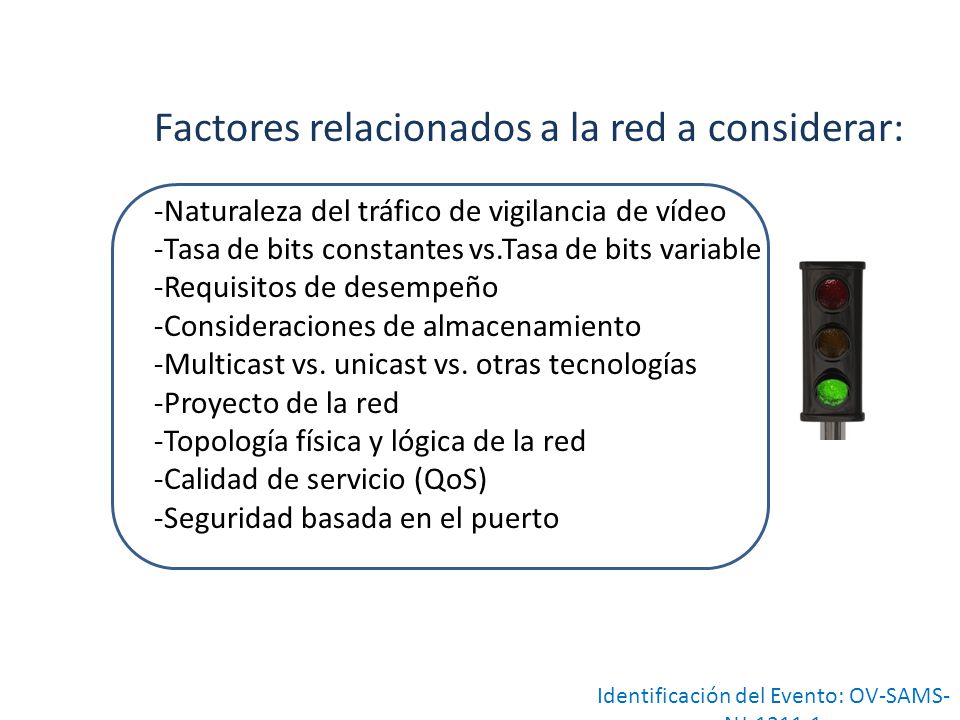

Factores relacionados a la red a considerar: Naturaleza del tráfico de vigilancia de vídeo Tasa de bits constantes vs.Tasa de bits variable Requisitos de desempeño Consideraciones de almacenamiento Multicast vs. unicast vs. otras tecnologías Proyecto de la red Topología física y lógica de la red Calidad de servicio (QoS) Seguridad basada en el puerto Identificación del Evento: OV-SAMS-NJ

27 Identificación del Evento: OV-SAMS-NJ-1211-1

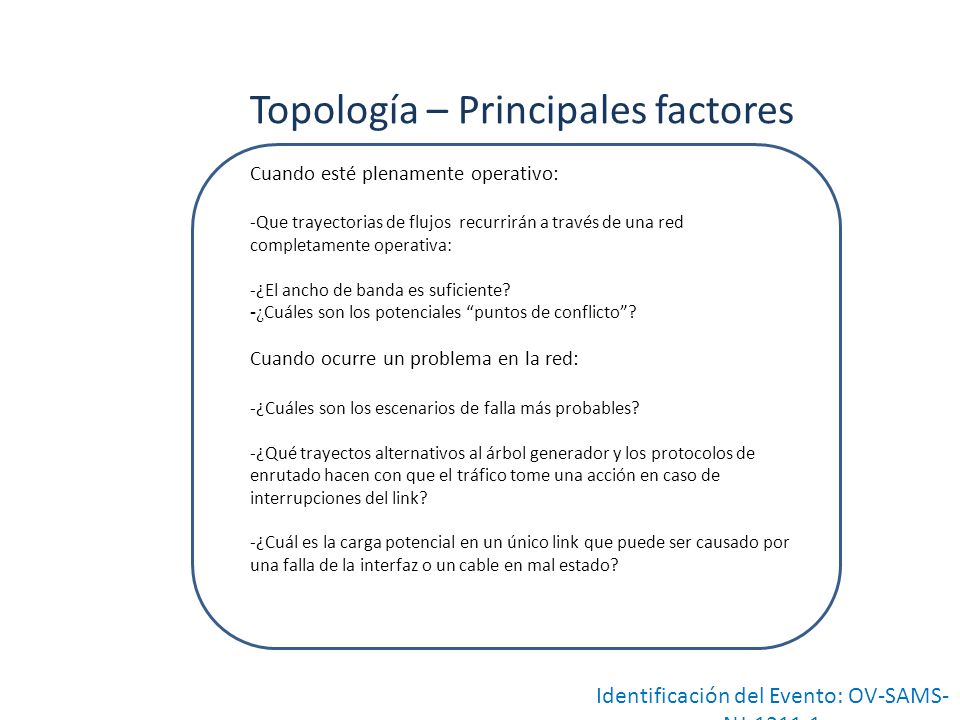

Topología – Principales factores Cuando esté plenamente operativo: Que trayectorias de flujos recurrirán a través de una red completamente operativa: ¿El ancho de banda es suficiente? ¿Cuáles son los potenciales “puntos de conflicto”? Cuando ocurre un problema en la red: ¿Cuáles son los escenarios de falla más probables? ¿Qué trayectos alternativos al árbol generador y los protocolos de enrutado hacen con que el tráfico tome una acción en caso de interrupciones del link? ¿Cuál es la carga potencial en un único link que puede ser causado por una falla de la interfaz o un cable en mal estado? Identificación del Evento: OV-SAMS-NJ

28 Identificación del Evento: OV-SAMS-NJ-1211-1

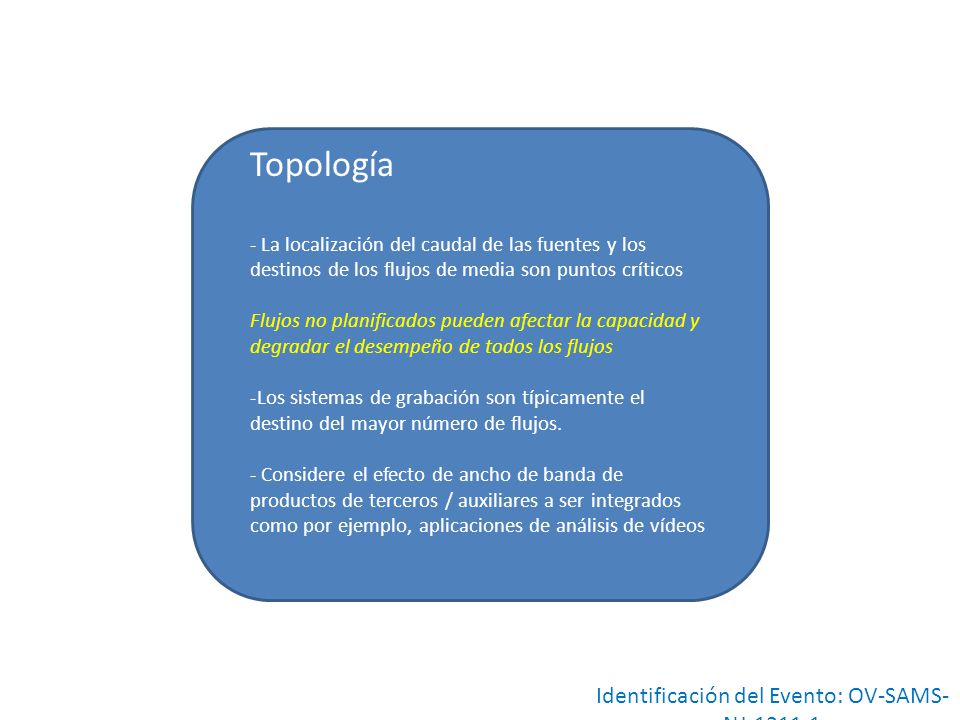

Topología - La localización del caudal de las fuentes y los destinos de los flujos de media son puntos críticos Flujos no planificados pueden afectar la capacidad y degradar el desempeño de todos los flujos Los sistemas de grabación son típicamente el destino del mayor número de flujos. - Considere el efecto de ancho de banda de productos de terceros / auxiliares a ser integrados como por ejemplo, aplicaciones de análisis de vídeos Identificación del Evento: OV-SAMS-NJ

29 Identificación del Evento: OV-SAMS-NJ-1211-1

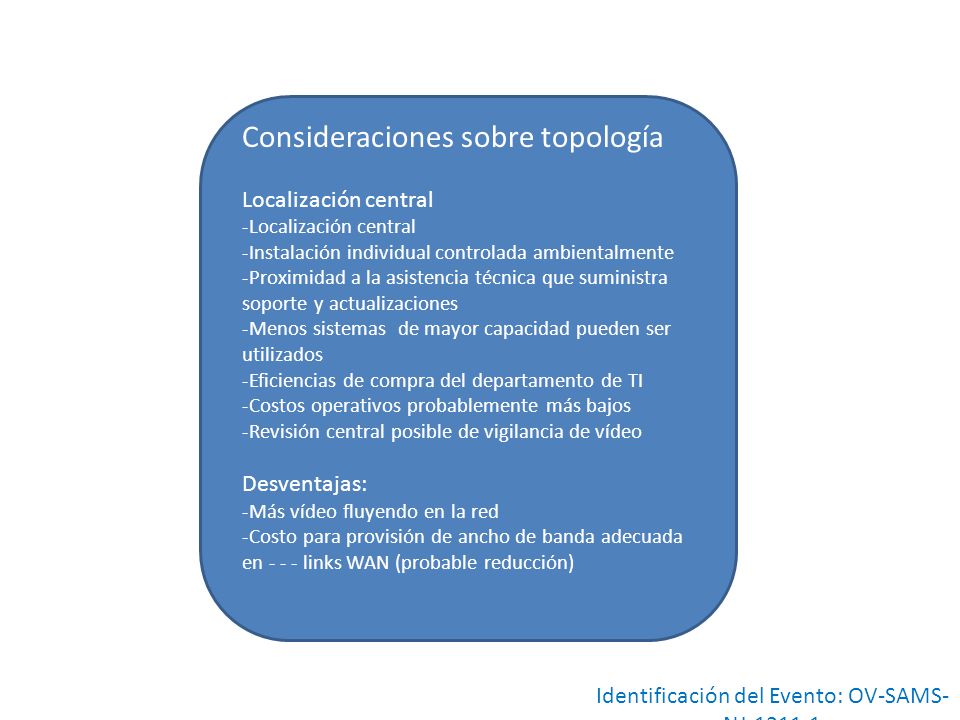

Consideraciones sobre topología Localización central Instalación individual controlada ambientalmente Proximidad a la asistencia técnica que suministra soporte y actualizaciones Menos sistemas de mayor capacidad pueden ser utilizados Eficiencias de compra del departamento de TI Costos operativos probablemente más bajos Revisión central posible de vigilancia de vídeo Desventajas: Más vídeo fluyendo en la red Costo para provisión de ancho de banda adecuada en links WAN (probable reducción) Identificación del Evento: OV-SAMS-NJ

30 Identificación del Evento: OV-SAMS-NJ-1211-1

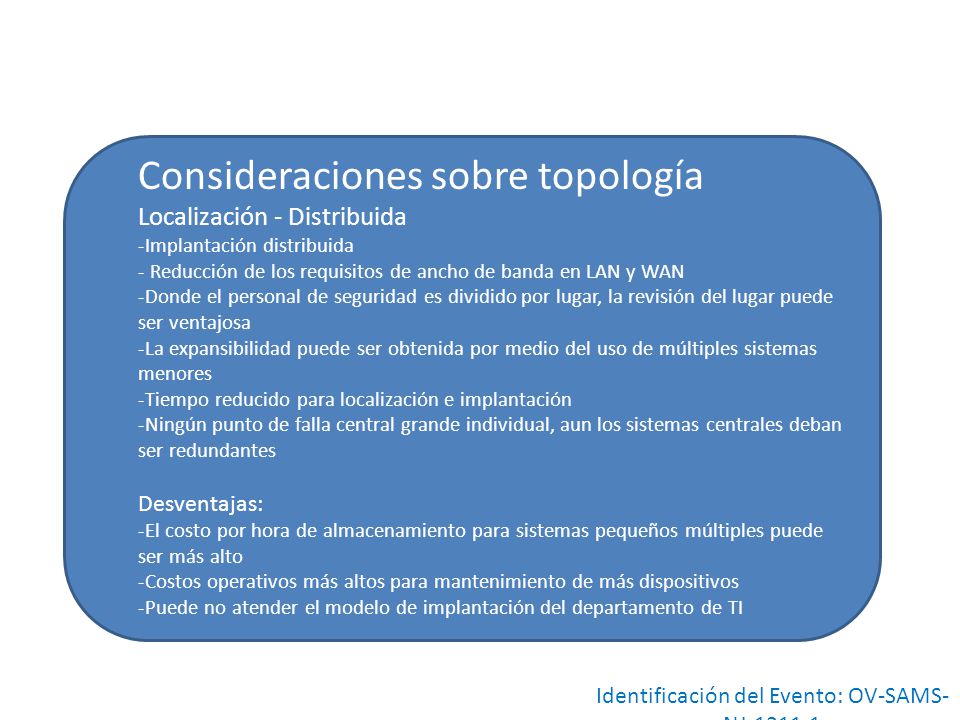

Consideraciones sobre topología Localización - Distribuida Implantación distribuida Reducción de los requisitos de ancho de banda en LAN y WAN Donde el personal de seguridad es dividido por lugar, la revisión del lugar puede ser ventajosa La expansibilidad puede ser obtenida por medio del uso de múltiples sistemas menores Tiempo reducido para localización e implantación Ningún punto de falla central grande individual, aun los sistemas centrales deban ser redundantes Desventajas: El costo por hora de almacenamiento para sistemas pequeños múltiples puede ser más alto Costos operativos más altos para mantenimiento de más dispositivos Puede no atender el modelo de implantación del departamento de TI Identificación del Evento: OV-SAMS-NJ

31 Identificación del Evento: OV-SAMS-NJ-1211-1

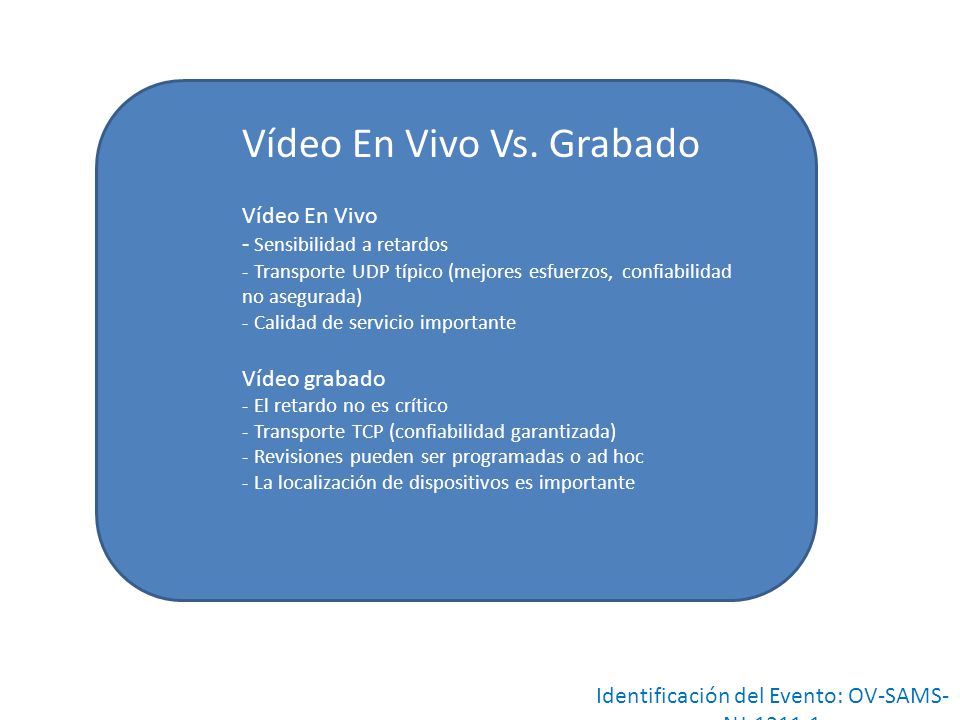

Vídeo En Vivo Vs. Grabado Vídeo En Vivo Sensibilidad a retardos Transporte UDP típico (mejores esfuerzos, confiabilidad no asegurada) Calidad de servicio importante Vídeo grabado El retardo no es crítico Transporte TCP (confiabilidad garantizada) Revisiones pueden ser programadas o ad hoc La localización de dispositivos es importante Identificación del Evento: OV-SAMS-NJ

32 Identificación del Evento: OV-SAMS-NJ-1211-1

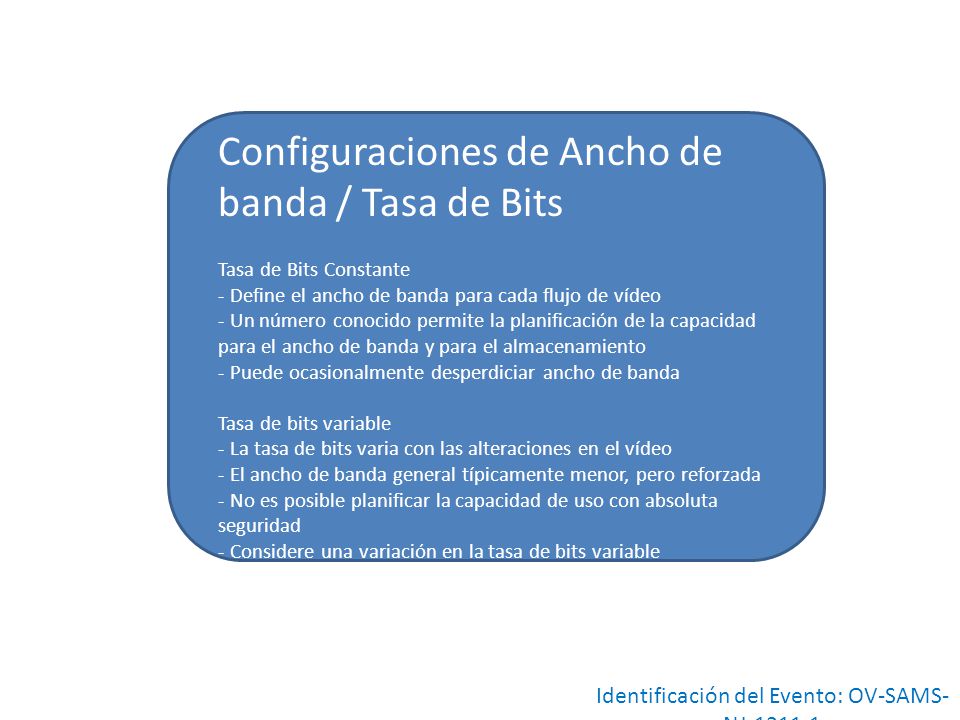

Configuraciones de Ancho de banda / Tasa de Bits Tasa de Bits Constante Define el ancho de banda para cada flujo de vídeo Un número conocido permite la planificación de la capacidad para el ancho de banda y para el almacenamiento Puede ocasionalmente desperdiciar ancho de banda Tasa de bits variable La tasa de bits varia con las alteraciones en el vídeo El ancho de banda general típicamente menor, pero reforzada No es posible planificar la capacidad de uso con absoluta seguridad Considere una variación en la tasa de bits variable Identificación del Evento: OV-SAMS-NJ

33 Identificación del Evento: OV-SAMS-NJ-1211-1

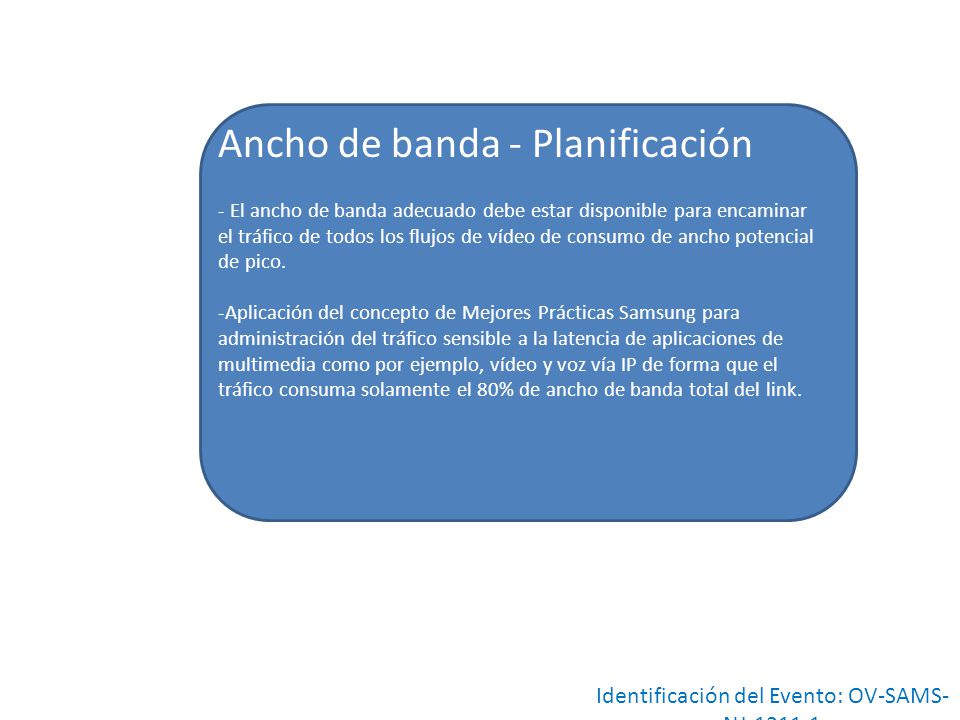

Ancho de banda - Planificación El ancho de banda adecuado debe estar disponible para encaminar el tráfico de todos los flujos de vídeo de consumo de ancho potencial de pico. Aplicación del concepto de Mejores Prácticas Samsung para administración del tráfico sensible a la latencia de aplicaciones de multimedia como por ejemplo, vídeo y voz vía IP de forma que el tráfico consuma solamente el 80% de ancho de banda total del link. Identificación del Evento: OV-SAMS-NJ

34 Identificación del Evento: OV-SAMS-NJ-1211-1

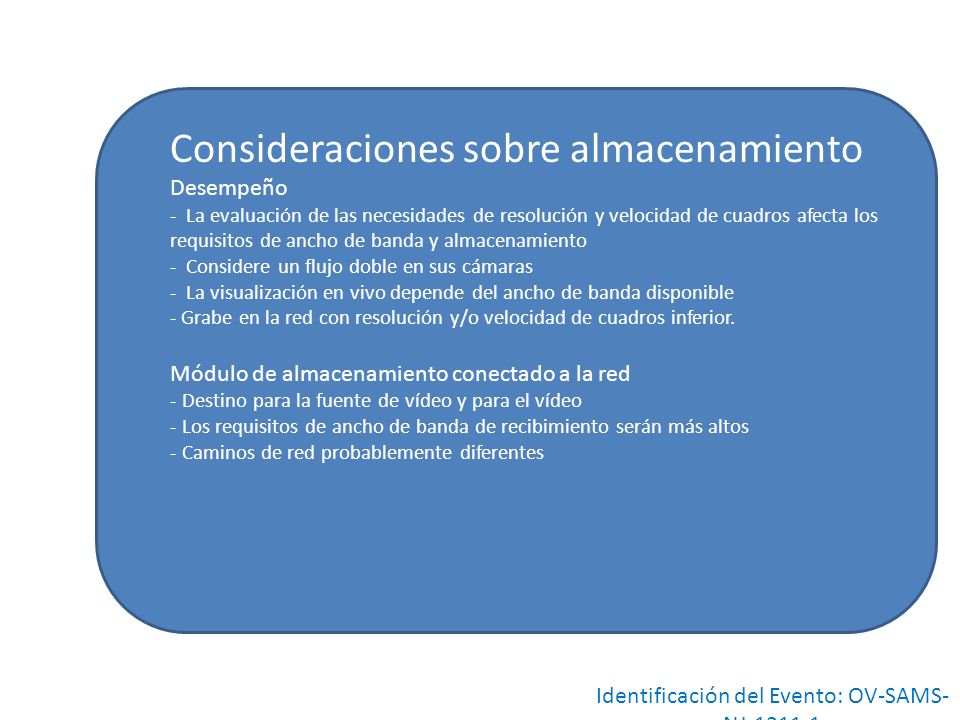

Consideraciones sobre almacenamiento Desempeño - La evaluación de las necesidades de resolución y velocidad de cuadros afecta los requisitos de ancho de banda y almacenamiento - Considere un flujo doble en sus cámaras - La visualización en vivo depende del ancho de banda disponible - Grabe en la red con resolución y/o velocidad de cuadros inferior. Módulo de almacenamiento conectado a la red Destino para la fuente de vídeo y para el vídeo Los requisitos de ancho de banda de recibimiento serán más altos Caminos de red probablemente diferentes Identificación del Evento: OV-SAMS-NJ
