Estudio Plan de Cierre de Vertederos en las Regiones de Los Ríos y Los Lagos 5 y 6 de noviembre 2009 José Antonio Acevedo A. por Proconsa Ambiental.

Presentación del tema: "Estudio Plan de Cierre de Vertederos en las Regiones de Los Ríos y Los Lagos 5 y 6 de noviembre 2009 José Antonio Acevedo A. por Proconsa Ambiental."— Transcripción de la presentación:

1 Estudio Plan de Cierre de Vertederos en las Regiones de Los Ríos y Los Lagos 5 y 6 de noviembre José Antonio Acevedo A. por Proconsa Ambiental

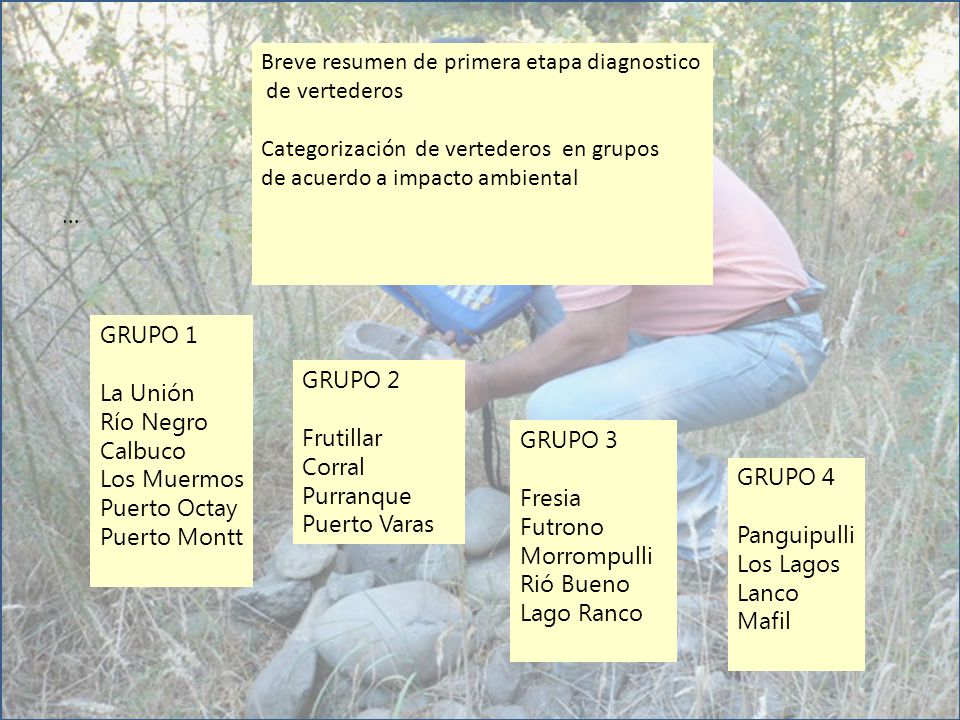

2 Breve resumen de primera etapa diagnostico
de vertederos Categorización de vertederos en grupos de acuerdo a impacto ambiental … GRUPO 1 La Unión Río Negro Calbuco Los Muermos Puerto Octay Puerto Montt GRUPO 2 Frutillar Corral Purranque Puerto Varas GRUPO 3 Fresia Futrono Morrompulli Rió Bueno Lago Ranco GRUPO 4 Panguipulli Los Lagos Lanco Mafil

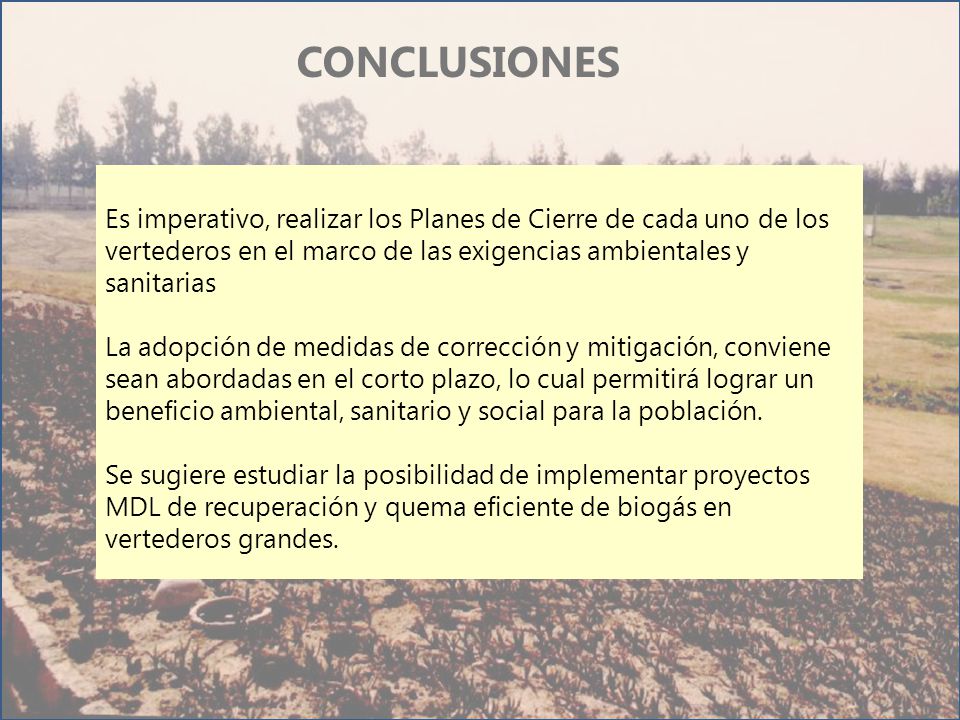

3 CONCLUSIONES Es imperativo, realizar los Planes de Cierre de cada uno de los vertederos en el marco de las exigencias ambientales y sanitarias La adopción de medidas de corrección y mitigación, conviene sean abordadas en el corto plazo, lo cual permitirá lograr un beneficio ambiental, sanitario y social para la población. Se sugiere estudiar la posibilidad de implementar proyectos MDL de recuperación y quema eficiente de biogás en vertederos grandes.

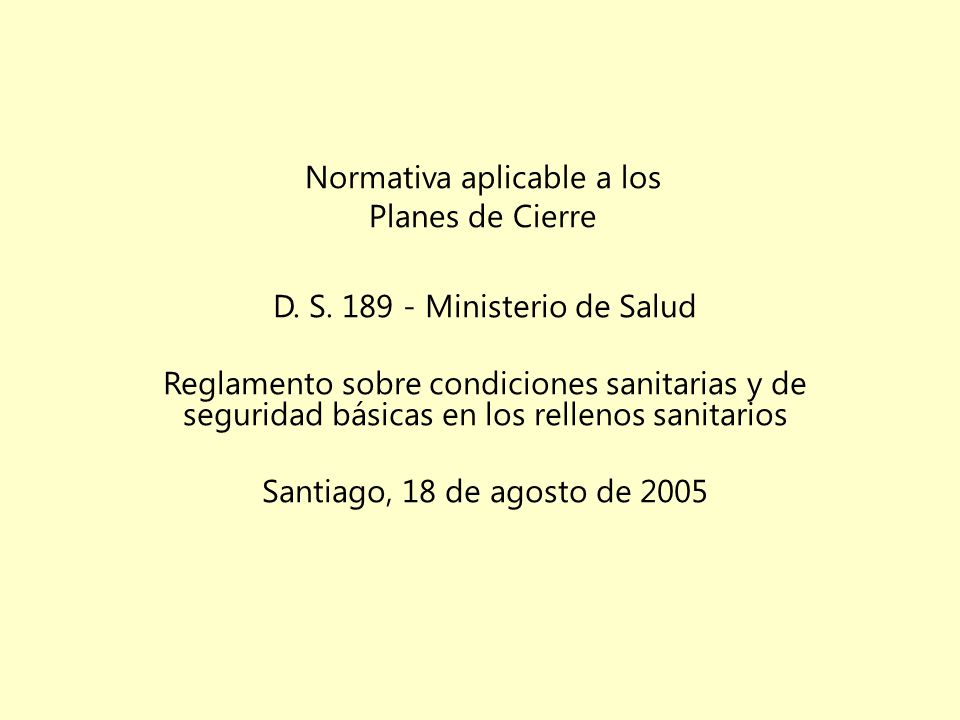

4 Normativa aplicable a los Planes de Cierre
D. S Ministerio de Salud Reglamento sobre condiciones sanitarias y de seguridad básicas en los rellenos sanitarios Santiago, 18 de agosto de 2005

5 DS 189 establece en Art 53, Cierre y Abandono:
dar aviso a la Autoridad Sanitaria del término de las operaciones a más tardar 15 días después de haber completado capacidad autorizada plazo de 365 días para que la cobertura final esté construida, después del término de la operación, Art 54 contenidos mínimos del Plan de Cierre Plan de Cierre debe mantenerse por 20 años, Art 55 se deroga Resoluciones Nº / 76 – Nº / 77 – Nº / 80 y toda otra norma sanitaria contraria o incompatible con el DS 189 , Art. 61

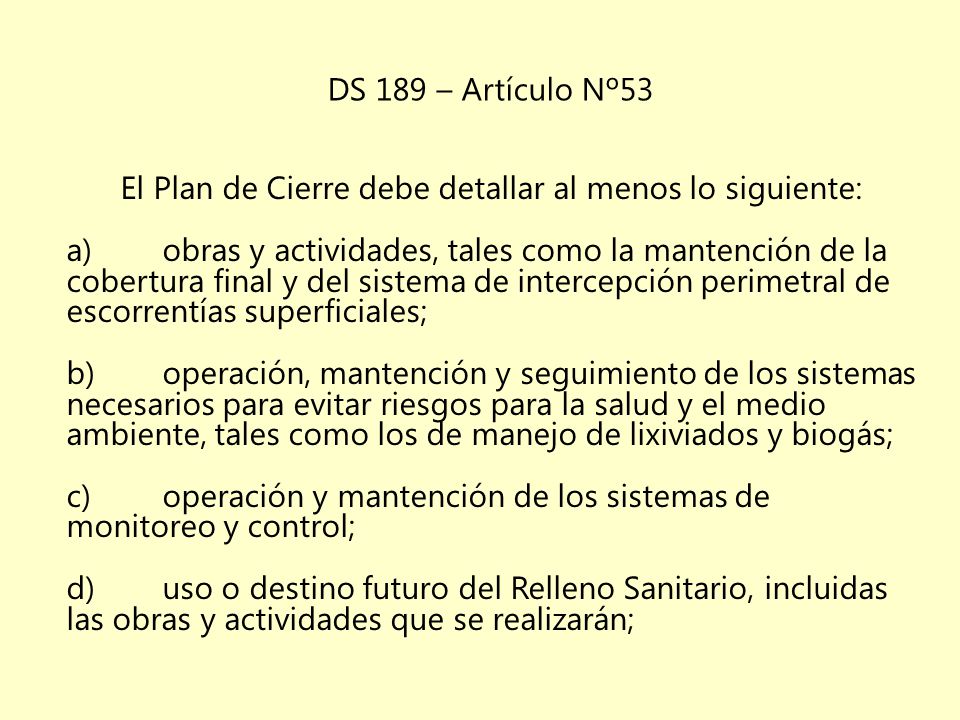

6 El Plan de Cierre debe detallar al menos lo siguiente:
DS 189 – Artículo Nº53 El Plan de Cierre debe detallar al menos lo siguiente: a) obras y actividades, tales como la mantención de la cobertura final y del sistema de intercepción perimetral de escorrentías superficiales; b) operación, mantención y seguimiento de los sistemas necesarios para evitar riesgos para la salud y el medio ambiente, tales como los de manejo de lixiviados y biogás; c) operación y mantención de los sistemas de monitoreo y control; d) uso o destino futuro del Relleno Sanitario, incluidas las obras y actividades que se realizarán;

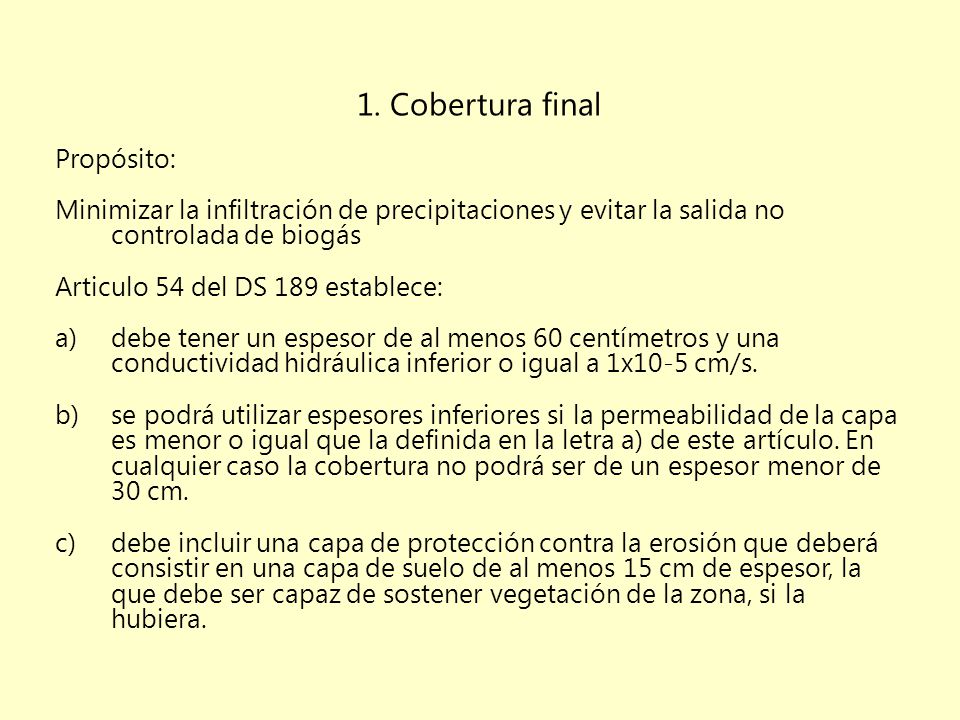

7 1. Cobertura final Propósito:
Minimizar la infiltración de precipitaciones y evitar la salida no controlada de biogás Articulo 54 del DS 189 establece: debe tener un espesor de al menos 60 centímetros y una conductividad hidráulica inferior o igual a 1x10-5 cm/s. se podrá utilizar espesores inferiores si la permeabilidad de la capa es menor o igual que la definida en la letra a) de este artículo. En cualquier caso la cobertura no podrá ser de un espesor menor de 30 cm. c) debe incluir una capa de protección contra la erosión que deberá consistir en una capa de suelo de al menos 15 cm de espesor, la que debe ser capaz de sostener vegetación de la zona, si la hubiera.

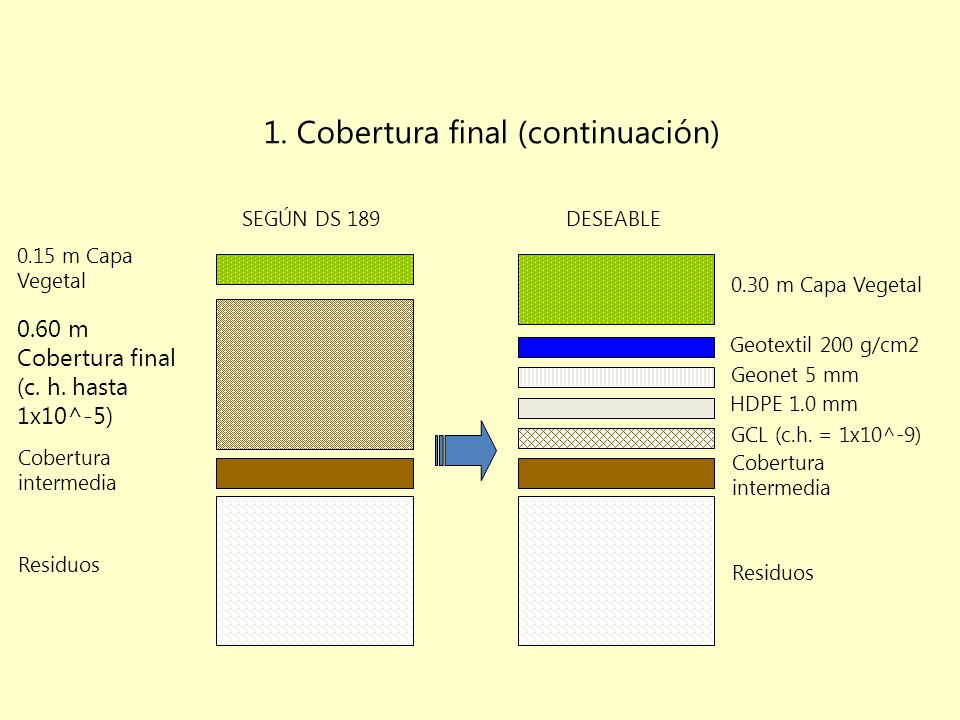

8 1. Cobertura final (continuación)
SEGÚN DS 189 DESEABLE 0.15 m Capa Vegetal 0.30 m Capa Vegetal 0.60 m Cobertura final (c. h. hasta 1x10^-5) Geotextil 200 g/cm2 Geonet 5 mm HDPE 1.0 mm GCL (c.h. = 1x10^-9) Cobertura intermedia Cobertura intermedia Residuos Residuos

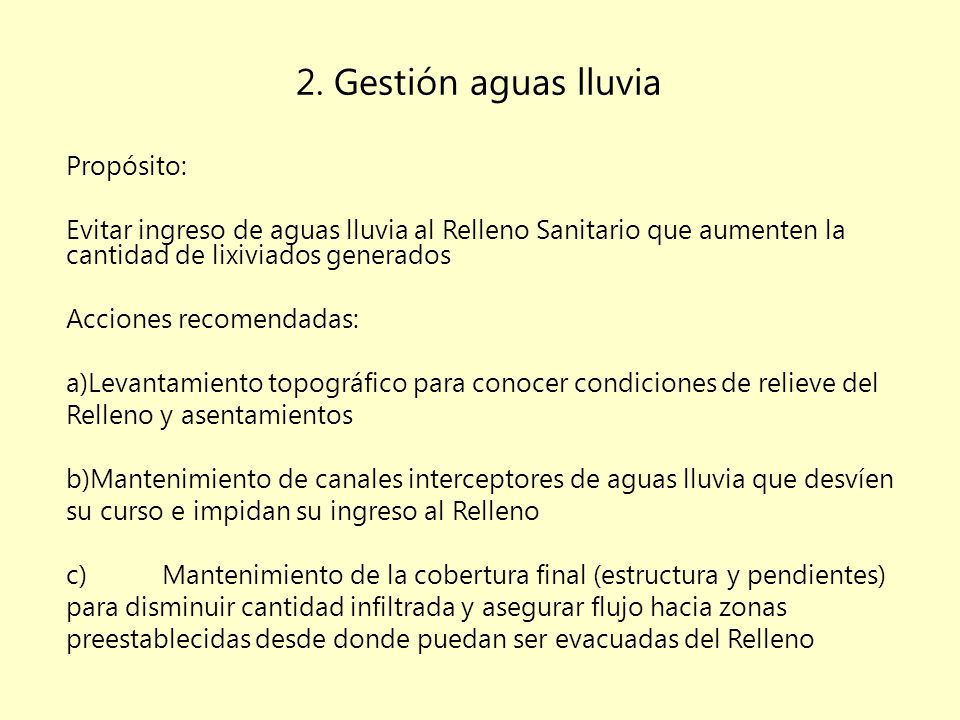

9 2. Gestión aguas lluvia Propósito:
Evitar ingreso de aguas lluvia al Relleno Sanitario que aumenten la cantidad de lixiviados generados Acciones recomendadas: Levantamiento topográfico para conocer condiciones de relieve del Relleno y asentamientos Mantenimiento de canales interceptores de aguas lluvia que desvíen su curso e impidan su ingreso al Relleno c) Mantenimiento de la cobertura final (estructura y pendientes) para disminuir cantidad infiltrada y asegurar flujo hacia zonas preestablecidas desde donde puedan ser evacuadas del Relleno

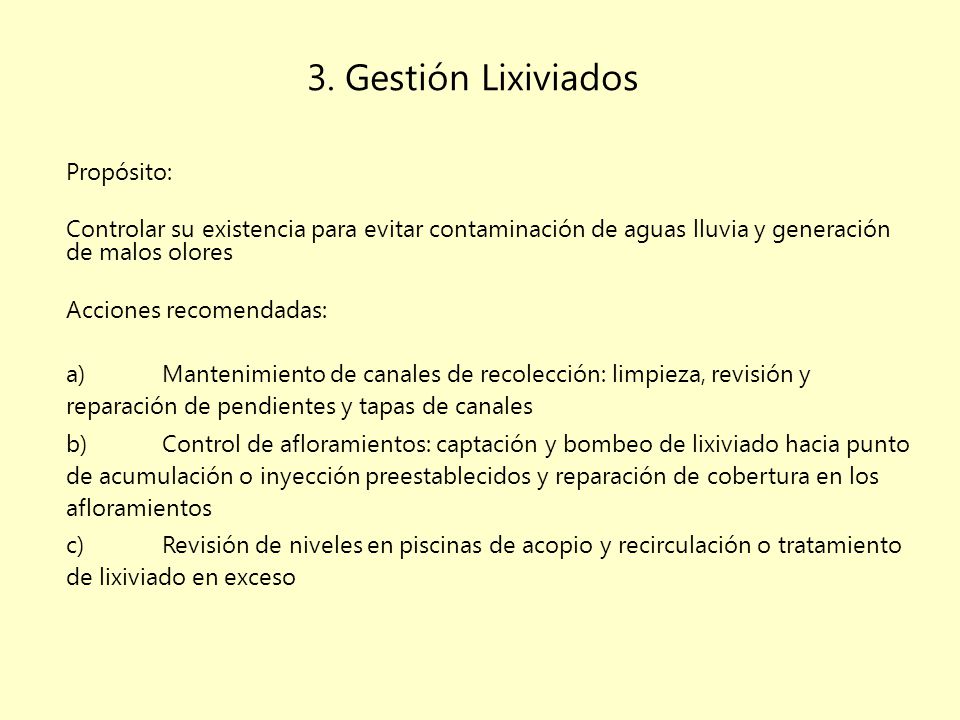

10 3. Gestión Lixiviados Propósito:
Controlar su existencia para evitar contaminación de aguas lluvia y generación de malos olores Acciones recomendadas: a) Mantenimiento de canales de recolección: limpieza, revisión y reparación de pendientes y tapas de canales b) Control de afloramientos: captación y bombeo de lixiviado hacia punto de acumulación o inyección preestablecidos y reparación de cobertura en los afloramientos c) Revisión de niveles en piscinas de acopio y recirculación o tratamiento de lixiviado en exceso

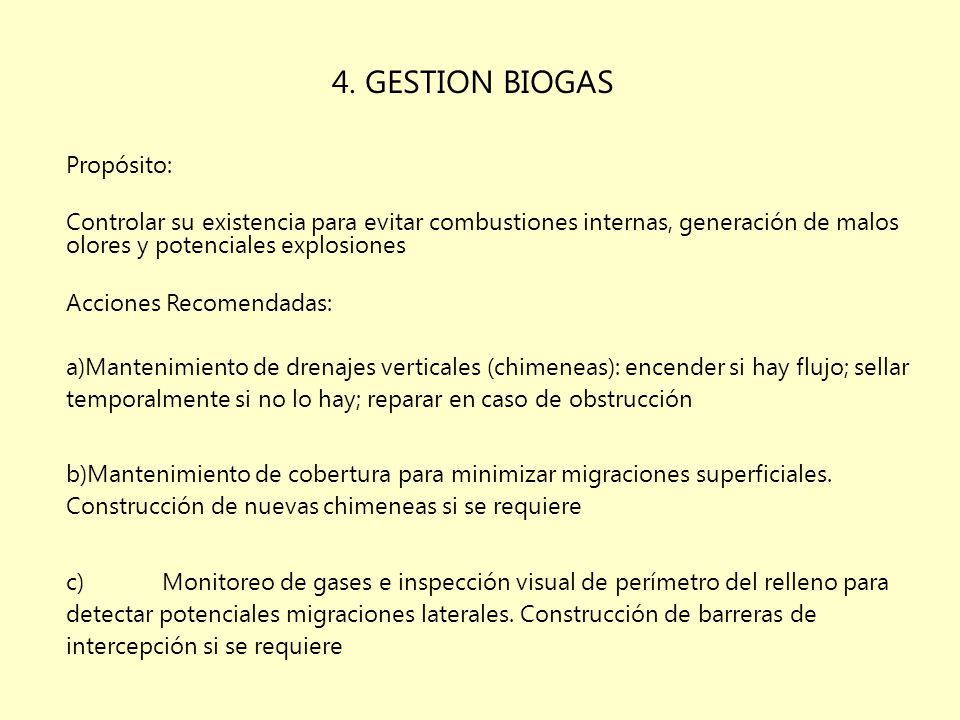

11 4. GESTION BIOGAS Propósito:
Controlar su existencia para evitar combustiones internas, generación de malos olores y potenciales explosiones Acciones Recomendadas: Mantenimiento de drenajes verticales (chimeneas): encender si hay flujo; sellar temporalmente si no lo hay; reparar en caso de obstrucción Mantenimiento de cobertura para minimizar migraciones superficiales. Construcción de nuevas chimeneas si se requiere c) Monitoreo de gases e inspección visual de perímetro del relleno para detectar potenciales migraciones laterales. Construcción de barreras de intercepción si se requiere

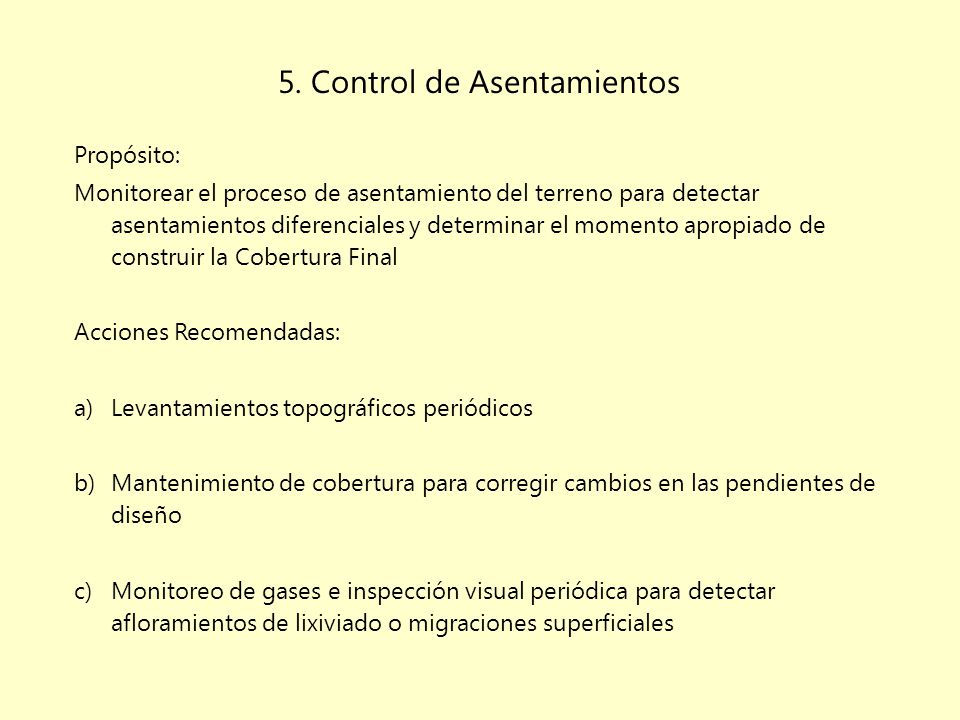

12 5. Control de Asentamientos
Propósito: Monitorear el proceso de asentamiento del terreno para detectar asentamientos diferenciales y determinar el momento apropiado de construir la Cobertura Final Acciones Recomendadas: Levantamientos topográficos periódicos Mantenimiento de cobertura para corregir cambios en las pendientes de diseño c) Monitoreo de gases e inspección visual periódica para detectar afloramientos de lixiviado o migraciones superficiales

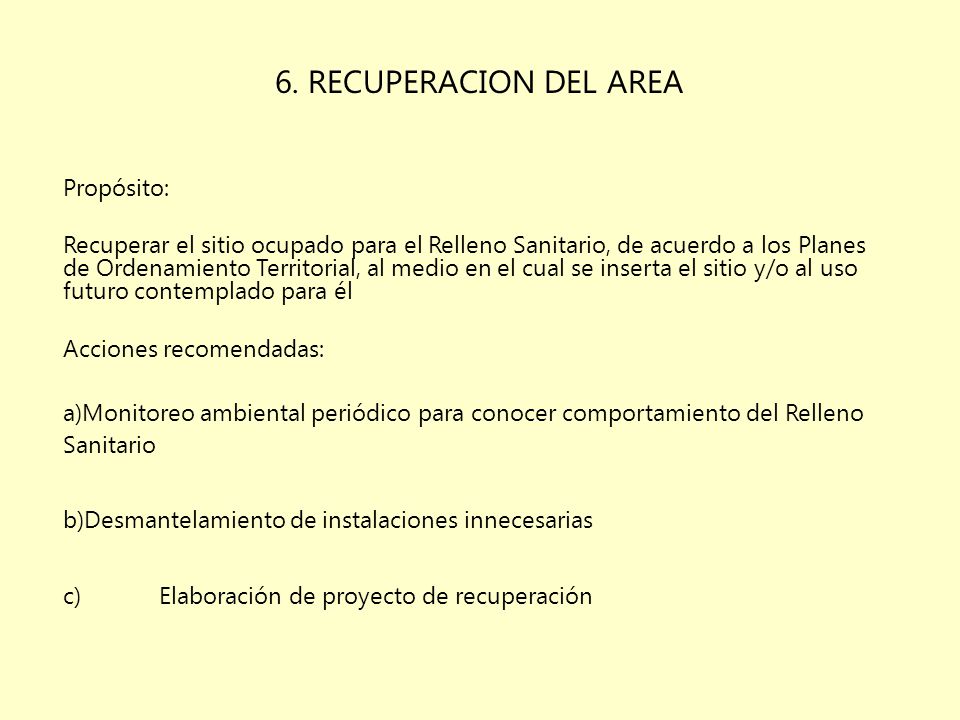

13 6. RECUPERACION DEL AREA Propósito:
Recuperar el sitio ocupado para el Relleno Sanitario, de acuerdo a los Planes de Ordenamiento Territorial, al medio en el cual se inserta el sitio y/o al uso futuro contemplado para él Acciones recomendadas: Monitoreo ambiental periódico para conocer comportamiento del Relleno Sanitario Desmantelamiento de instalaciones innecesarias c) Elaboración de proyecto de recuperación

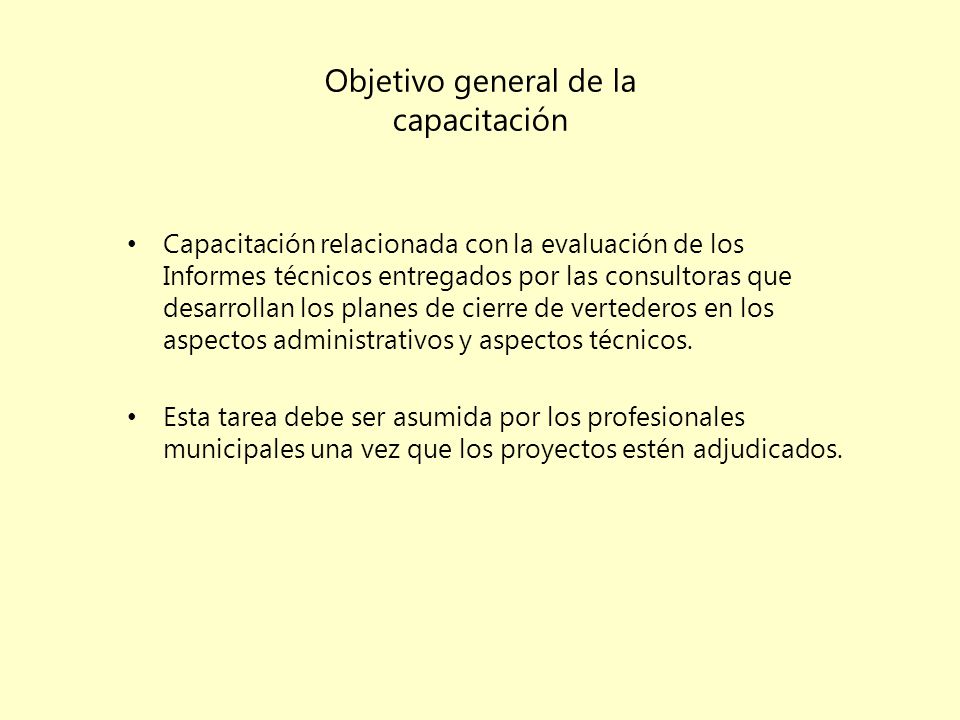

14 Objetivo general de la capacitación
Capacitación relacionada con la evaluación de los Informes técnicos entregados por las consultoras que desarrollan los planes de cierre de vertederos en los aspectos administrativos y aspectos técnicos. Esta tarea debe ser asumida por los profesionales municipales una vez que los proyectos estén adjudicados.

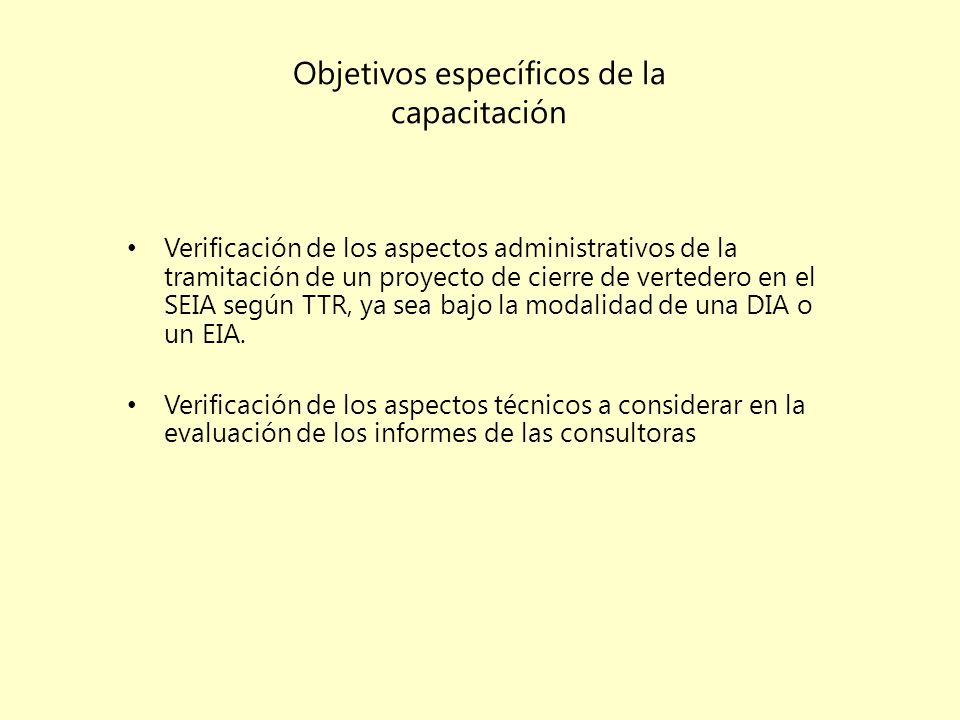

15 Objetivos específicos de la capacitación
Verificación de los aspectos administrativos de la tramitación de un proyecto de cierre de vertedero en el SEIA según TTR, ya sea bajo la modalidad de una DIA o un EIA. Verificación de los aspectos técnicos a considerar en la evaluación de los informes de las consultoras

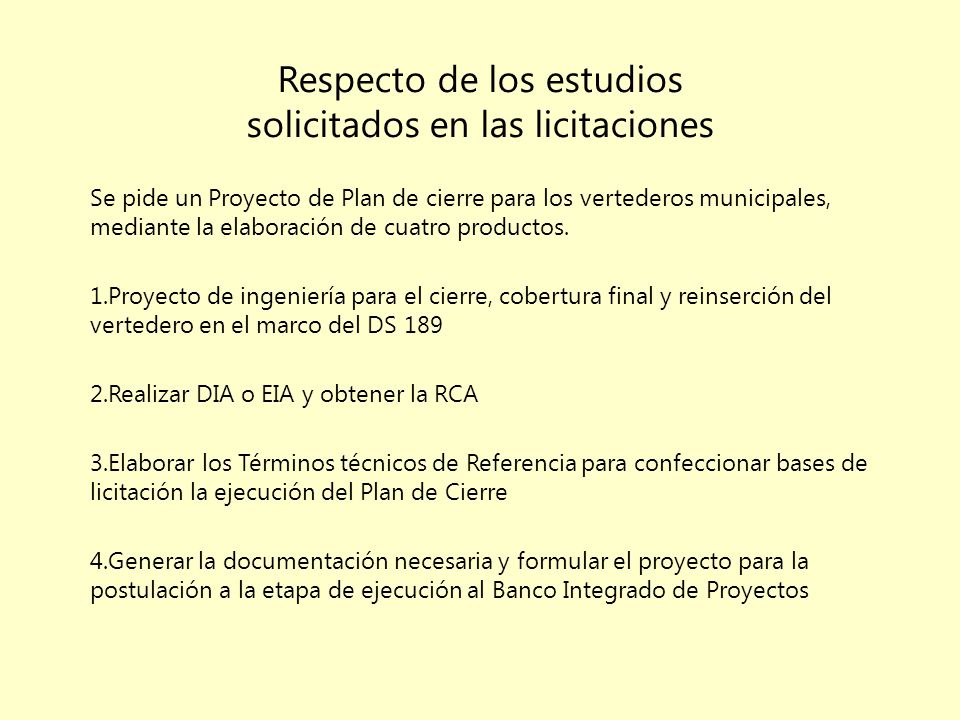

16 Respecto de los estudios solicitados en las licitaciones
Se pide un Proyecto de Plan de cierre para los vertederos municipales, mediante la elaboración de cuatro productos. Proyecto de ingeniería para el cierre, cobertura final y reinserción del vertedero en el marco del DS 189 Realizar DIA o EIA y obtener la RCA Elaborar los Términos técnicos de Referencia para confeccionar bases de licitación la ejecución del Plan de Cierre Generar la documentación necesaria y formular el proyecto para la postulación a la etapa de ejecución al Banco Integrado de Proyectos

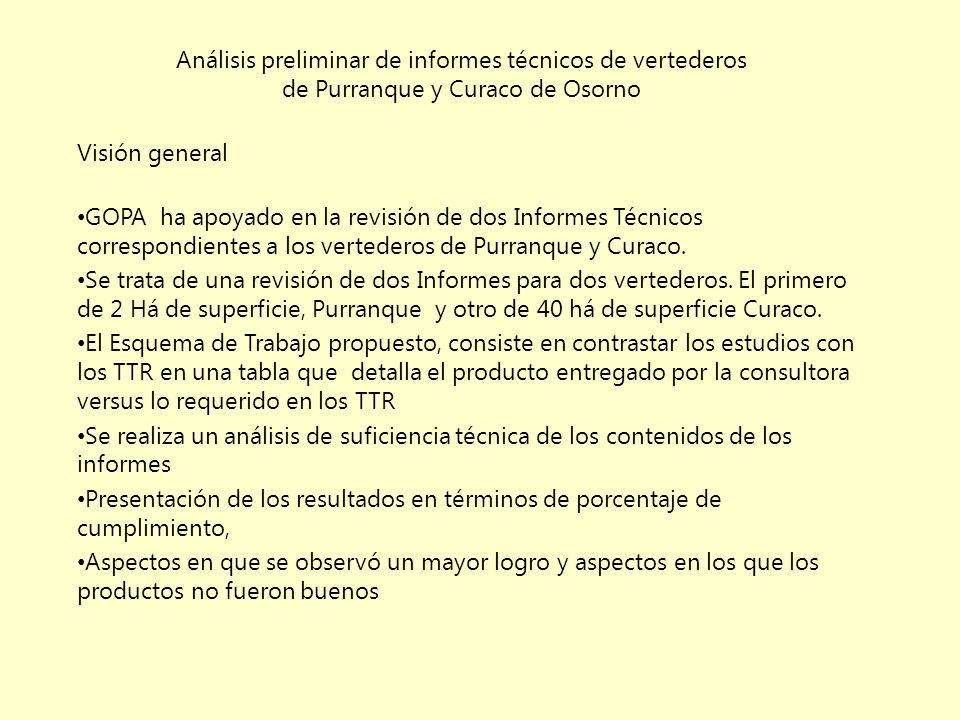

17 Análisis preliminar de informes técnicos de vertederos de Purranque y Curaco de Osorno
Visión general GOPA ha apoyado en la revisión de dos Informes Técnicos correspondientes a los vertederos de Purranque y Curaco. Se trata de una revisión de dos Informes para dos vertederos. El primero de 2 Há de superficie, Purranque y otro de 40 há de superficie Curaco. El Esquema de Trabajo propuesto, consiste en contrastar los estudios con los TTR en una tabla que detalla el producto entregado por la consultora versus lo requerido en los TTR Se realiza un análisis de suficiencia técnica de los contenidos de los informes Presentación de los resultados en términos de porcentaje de cumplimiento, Aspectos en que se observó un mayor logro y aspectos en los que los productos no fueron buenos

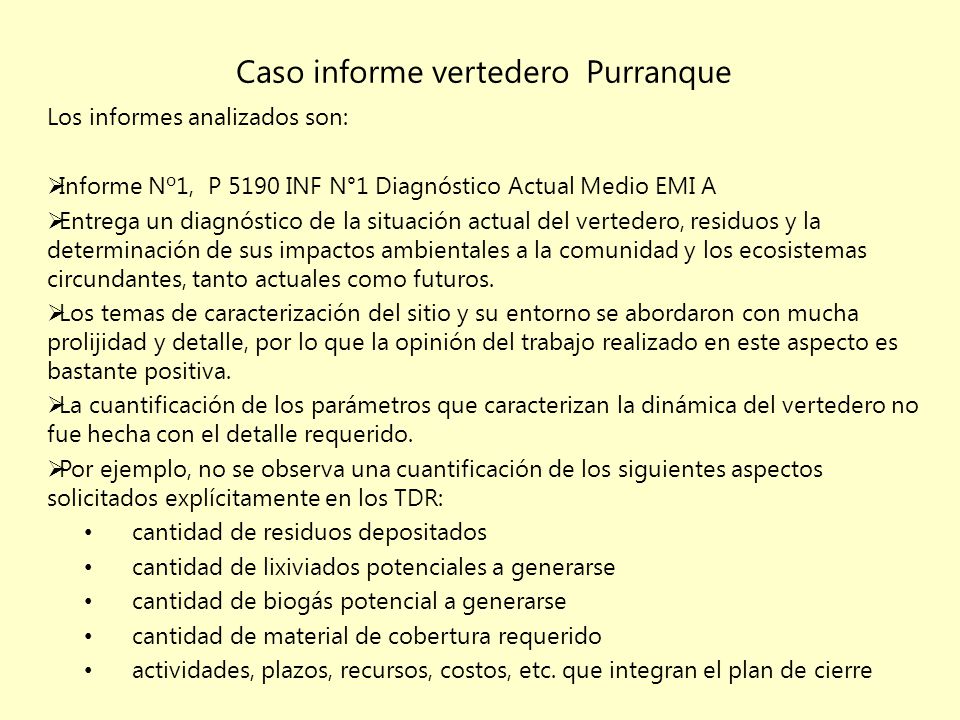

18 Caso informe vertedero Purranque
Los informes analizados son: Informe Nº1, P 5190 INF N°1 Diagnóstico Actual Medio EMI A Entrega un diagnóstico de la situación actual del vertedero, residuos y la determinación de sus impactos ambientales a la comunidad y los ecosistemas circundantes, tanto actuales como futuros. Los temas de caracterización del sitio y su entorno se abordaron con mucha prolijidad y detalle, por lo que la opinión del trabajo realizado en este aspecto es bastante positiva. La cuantificación de los parámetros que caracterizan la dinámica del vertedero no fue hecha con el detalle requerido. Por ejemplo, no se observa una cuantificación de los siguientes aspectos solicitados explícitamente en los TDR: cantidad de residuos depositados cantidad de lixiviados potenciales a generarse cantidad de biogás potencial a generarse cantidad de material de cobertura requerido actividades, plazos, recursos, costos, etc. que integran el plan de cierre

19 Caso informe vertedero Purranque
Informe Nº2, P 5190 INF N°2 Diseño de Cierre EMI A El objetivo de este informe es entregar una propuesta de Plan de Cierre para el vertedero de Purranque. Resumen Existe una falta de precisión en cuanto a lo siguiente: (1) menciona un exhaustivo listado de los contenidos que debe abordar el informe y (2) se señala que en esta etapa debe presentarse un Plan de Cierre a nivel de propuesta, el cual debe estar completo al momento de ingresar la DIA al SEIA. Se observa que el Informe aborda en general todos los tópicos que debieran abordarse para el diseño de un Plan de Cierre. No se aborda los tópicos adicionales establecidos en los TDR (planes de comunicación con la comunidad, control de cachureros, etc.). Puede que estos tópicos no apliquen, pero no se realiza una justificación de ello.

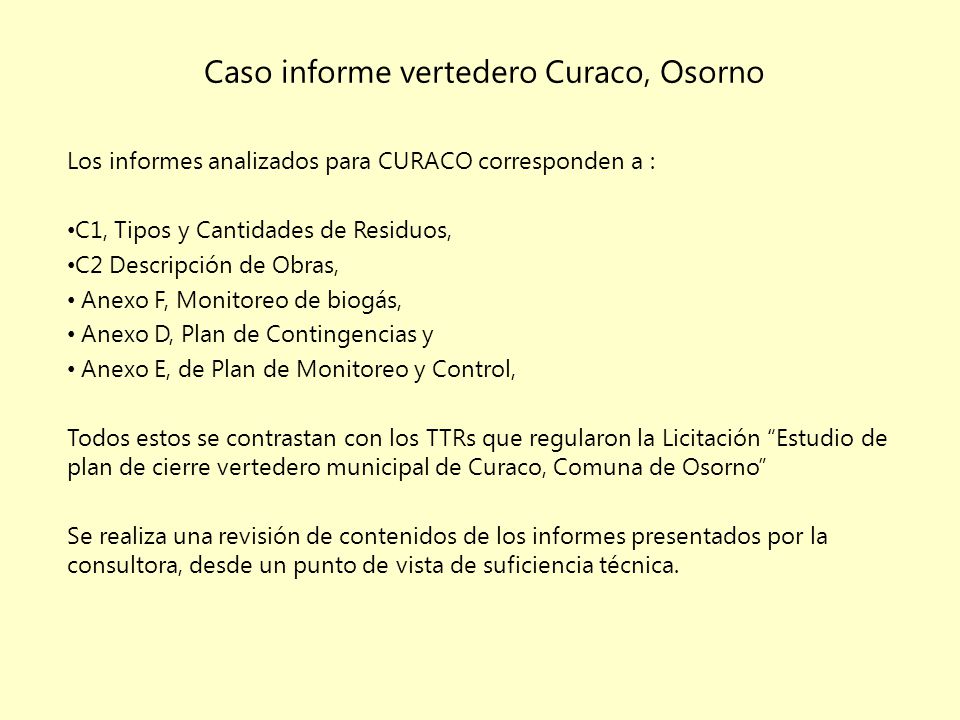

20 Caso informe vertedero Curaco, Osorno
Los informes analizados para CURACO corresponden a : C1, Tipos y Cantidades de Residuos, C2 Descripción de Obras, Anexo F, Monitoreo de biogás, Anexo D, Plan de Contingencias y Anexo E, de Plan de Monitoreo y Control, Todos estos se contrastan con los TTRs que regularon la Licitación “Estudio de plan de cierre vertedero municipal de Curaco, Comuna de Osorno” Se realiza una revisión de contenidos de los informes presentados por la consultora, desde un punto de vista de suficiencia técnica.

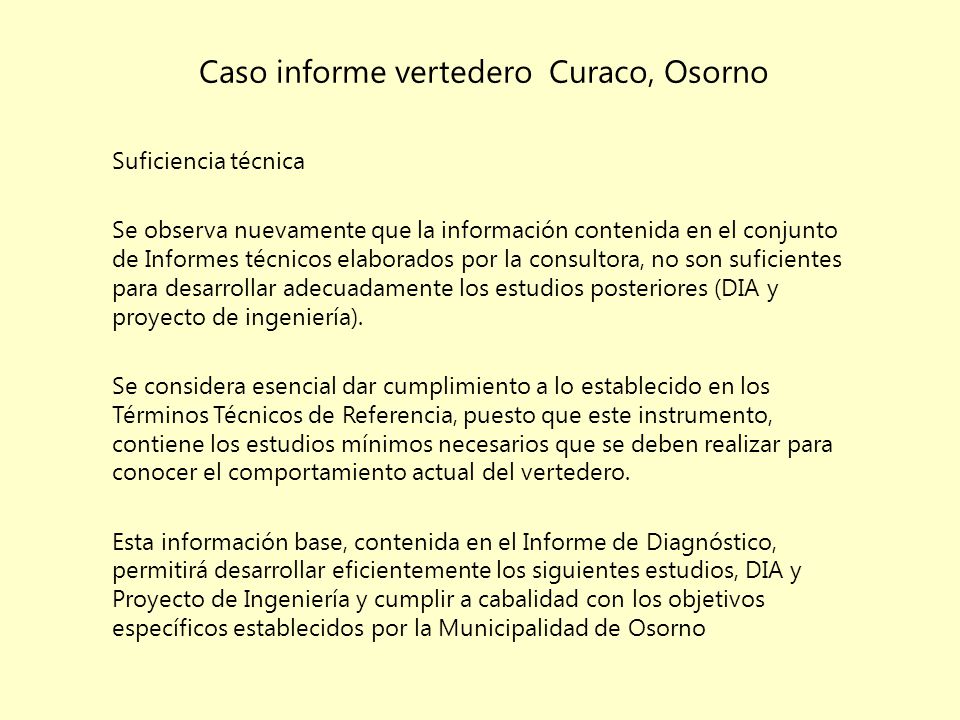

21 Caso informe vertedero Curaco, Osorno
Suficiencia técnica Se observa nuevamente que la información contenida en el conjunto de Informes técnicos elaborados por la consultora, no son suficientes para desarrollar adecuadamente los estudios posteriores (DIA y proyecto de ingeniería). Se considera esencial dar cumplimiento a lo establecido en los Términos Técnicos de Referencia, puesto que este instrumento, contiene los estudios mínimos necesarios que se deben realizar para conocer el comportamiento actual del vertedero. Esta información base, contenida en el Informe de Diagnóstico, permitirá desarrollar eficientemente los siguientes estudios, DIA y Proyecto de Ingeniería y cumplir a cabalidad con los objetivos específicos establecidos por la Municipalidad de Osorno

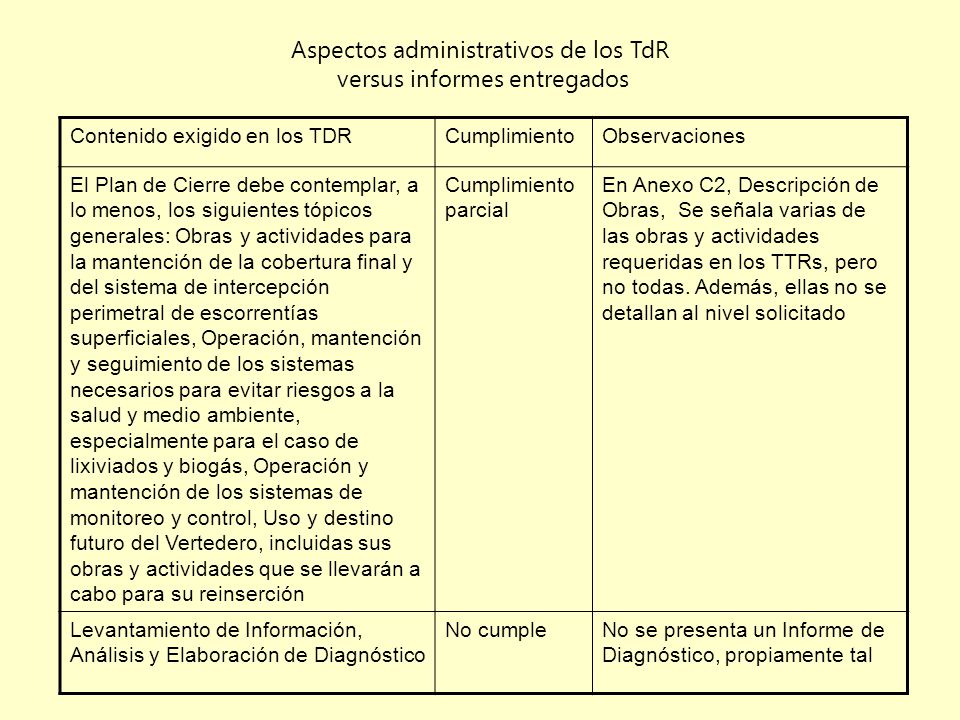

22 Aspectos administrativos de los TdR versus informes entregados
Contenido exigido en los TDR Cumplimiento Observaciones El Plan de Cierre debe contemplar, a lo menos, los siguientes tópicos generales: Obras y actividades para la mantención de la cobertura final y del sistema de intercepción perimetral de escorrentías superficiales, Operación, mantención y seguimiento de los sistemas necesarios para evitar riesgos a la salud y medio ambiente, especialmente para el caso de lixiviados y biogás, Operación y mantención de los sistemas de monitoreo y control, Uso y destino futuro del Vertedero, incluidas sus obras y actividades que se llevarán a cabo para su reinserción Cumplimiento parcial En Anexo C2, Descripción de Obras, Se señala varias de las obras y actividades requeridas en los TTRs, pero no todas. Además, ellas no se detallan al nivel solicitado Levantamiento de Información, Análisis y Elaboración de Diagnóstico No cumple No se presenta un Informe de Diagnóstico, propiamente tal

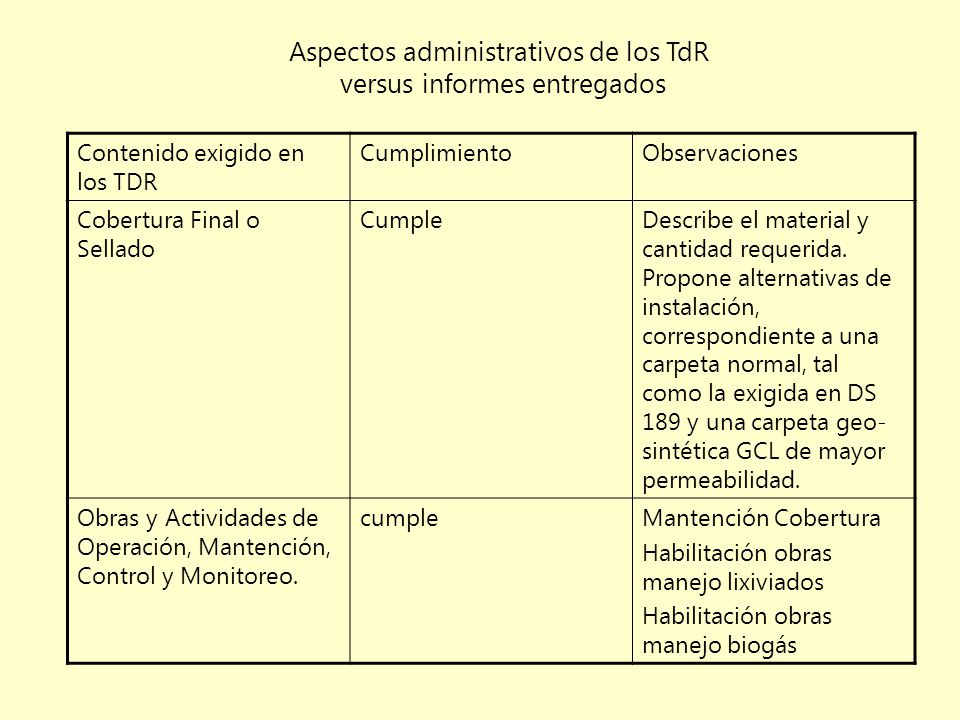

23 Aspectos administrativos de los TdR versus informes entregados
Contenido exigido en los TDR Cumplimiento Observaciones Cobertura Final o Sellado Cumple Describe el material y cantidad requerida. Propone alternativas de instalación, correspondiente a una carpeta normal, tal como la exigida en DS 189 y una carpeta geo-sintética GCL de mayor permeabilidad. Obras y Actividades de Operación, Mantención, Control y Monitoreo. cumple Mantención Cobertura Habilitación obras manejo lixiviados Habilitación obras manejo biogás

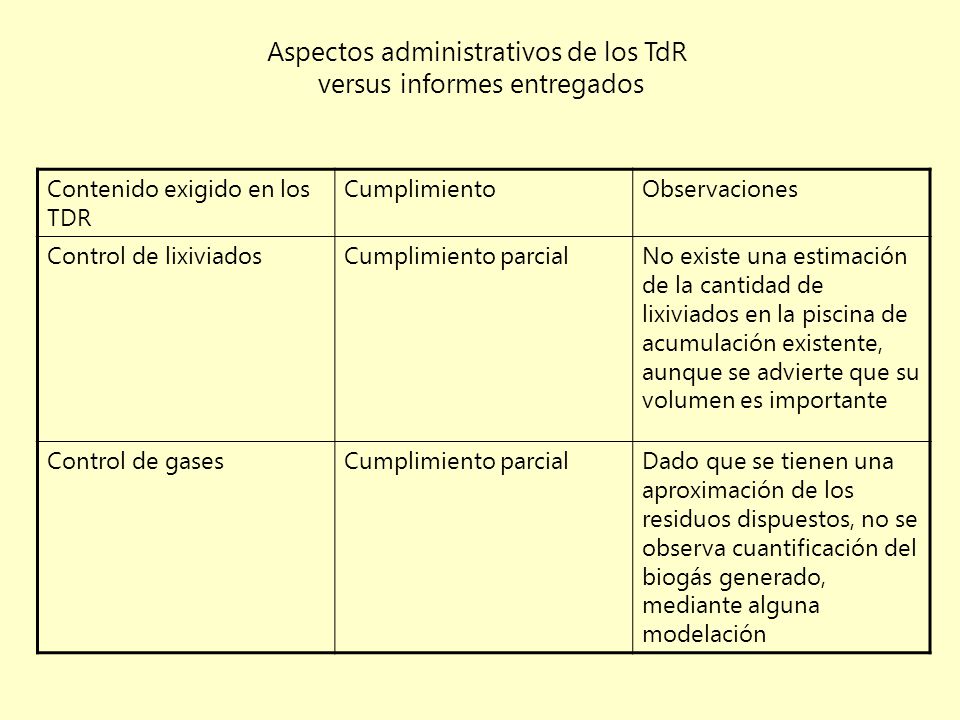

24 Aspectos administrativos de los TdR versus informes entregados
Contenido exigido en los TDR Cumplimiento Observaciones Control de lixiviados Cumplimiento parcial No existe una estimación de la cantidad de lixiviados en la piscina de acumulación existente, aunque se advierte que su volumen es importante Control de gases Dado que se tienen una aproximación de los residuos dispuestos, no se observa cuantificación del biogás generado, mediante alguna modelación

25 Otros aspectos administrativos de interés
Para los otros productos exigidos en los TTR, existen otros aspectos administrativos que la consultora debe cumplir junto con el mandante del proyecto (alcalde o administrador municipal). Para la declaración de impacto ambiental: Ingreso de la declaración de impacto ambiental cierre del vertedero por parte de la consultora Firma electrónica del representante legal al sistema electrónico de evaluación de impacto ambiental Ingreso en papel de los días a la CONAMA regional (consultora y representante legal) Seguimiento proceso (consultora) Eventuales suspensiones Ingreso de adendas (consultora y representante legal Firma electrónica Participación en reuniones con autoridades Obtención Resolución de Calificación Ambiental

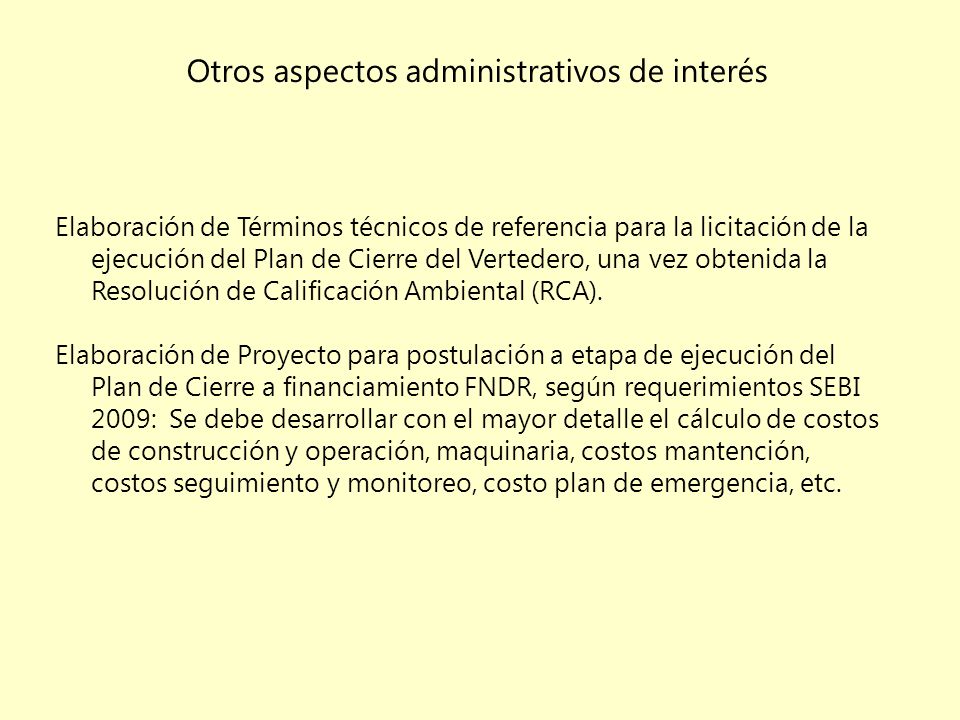

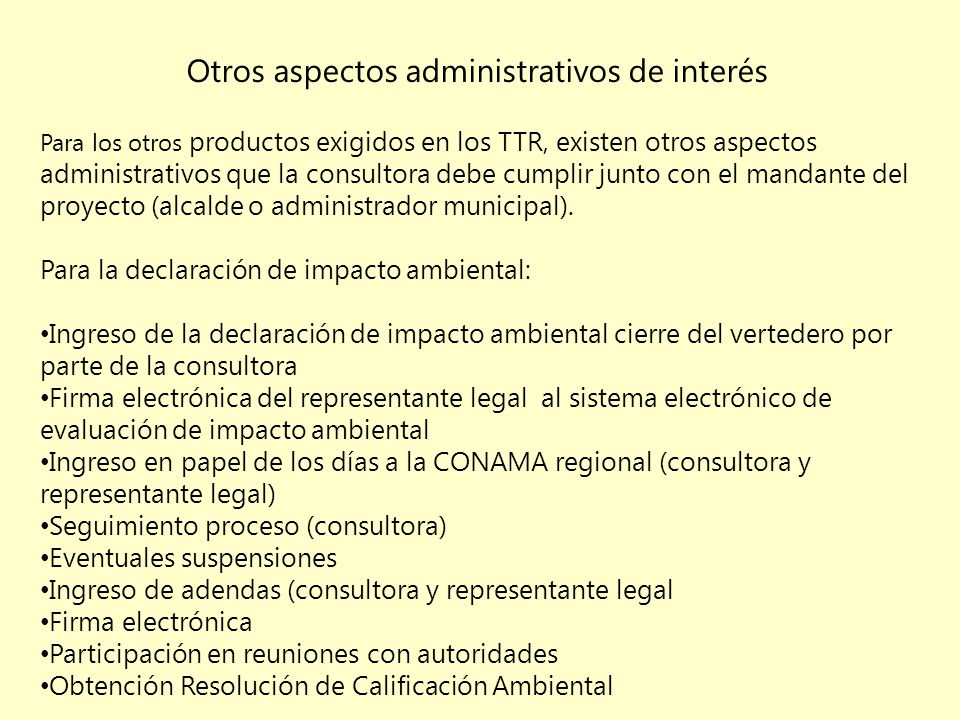

26 Otros aspectos administrativos de interés
Elaboración de Términos técnicos de referencia para la licitación de la ejecución del Plan de Cierre del Vertedero, una vez obtenida la Resolución de Calificación Ambiental (RCA). Elaboración de Proyecto para postulación a etapa de ejecución del Plan de Cierre a financiamiento FNDR, según requerimientos SEBI 2009: Se debe desarrollar con el mayor detalle el cálculo de costos de construcción y operación, maquinaria, costos mantención, costos seguimiento y monitoreo, costo plan de emergencia, etc.

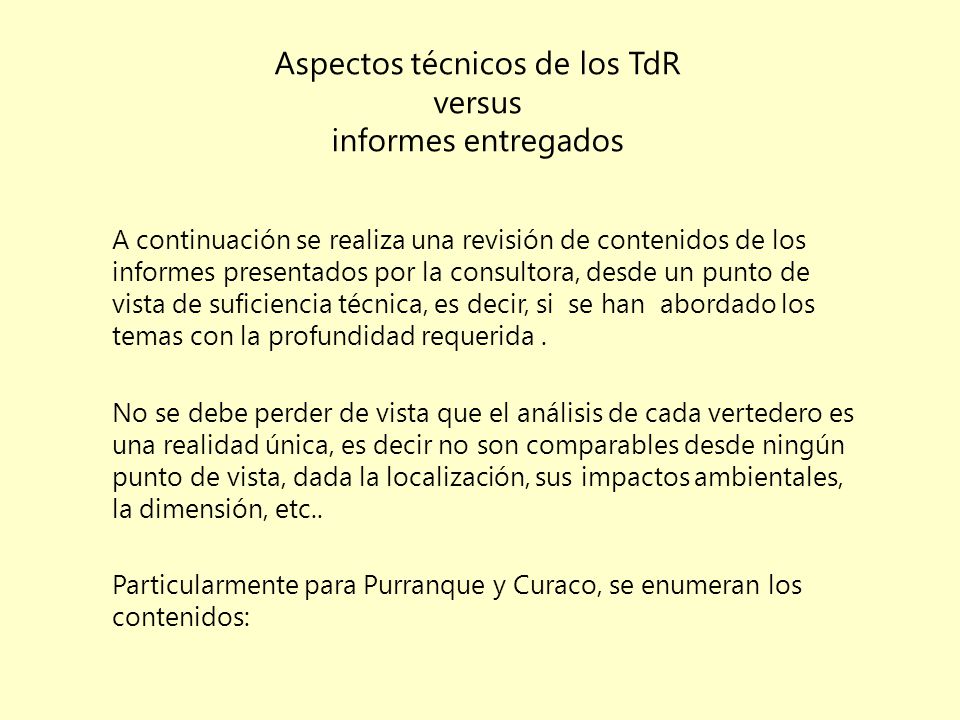

27 Aspectos técnicos de los TdR
versus informes entregados A continuación se realiza una revisión de contenidos de los informes presentados por la consultora, desde un punto de vista de suficiencia técnica, es decir, si se han abordado los temas con la profundidad requerida . No se debe perder de vista que el análisis de cada vertedero es una realidad única, es decir no son comparables desde ningún punto de vista, dada la localización, sus impactos ambientales, la dimensión, etc.. Particularmente para Purranque y Curaco, se enumeran los contenidos:

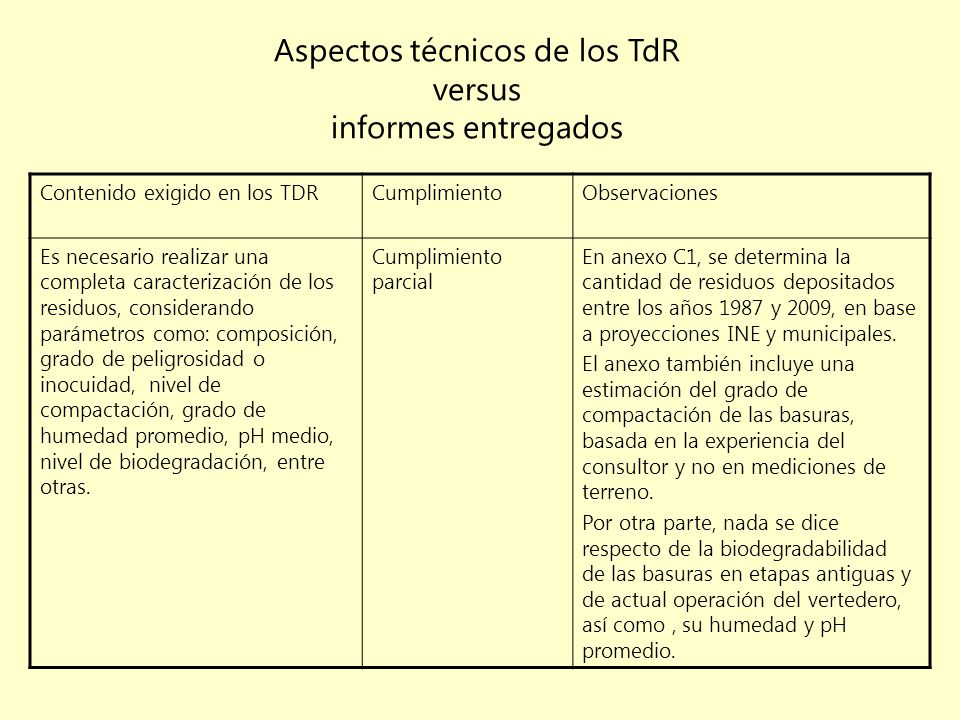

28 Aspectos técnicos de los TdR
versus informes entregados Contenido exigido en los TDR Cumplimiento Observaciones Es necesario realizar una completa caracterización de los residuos, considerando parámetros como: composición, grado de peligrosidad o inocuidad, nivel de compactación, grado de humedad promedio, pH medio, nivel de biodegradación, entre otras. Cumplimiento parcial En anexo C1, se determina la cantidad de residuos depositados entre los años 1987 y 2009, en base a proyecciones INE y municipales. El anexo también incluye una estimación del grado de compactación de las basuras, basada en la experiencia del consultor y no en mediciones de terreno. Por otra parte, nada se dice respecto de la biodegradabilidad de las basuras en etapas antiguas y de actual operación del vertedero, así como , su humedad y pH promedio.

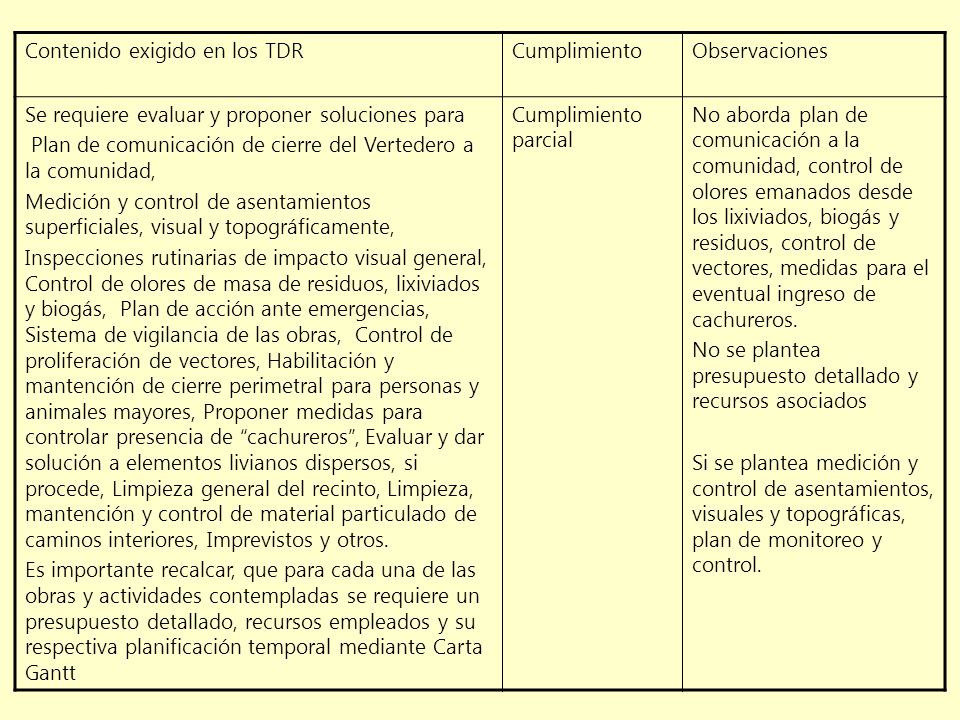

29 Contenido exigido en los TDR
Cumplimiento Observaciones Se requiere evaluar y proponer soluciones para Plan de comunicación de cierre del Vertedero a la comunidad, Medición y control de asentamientos superficiales, visual y topográficamente, Inspecciones rutinarias de impacto visual general, Control de olores de masa de residuos, lixiviados y biogás, Plan de acción ante emergencias, Sistema de vigilancia de las obras, Control de proliferación de vectores, Habilitación y mantención de cierre perimetral para personas y animales mayores, Proponer medidas para controlar presencia de “cachureros”, Evaluar y dar solución a elementos livianos dispersos, si procede, Limpieza general del recinto, Limpieza, mantención y control de material particulado de caminos interiores, Imprevistos y otros. Es importante recalcar, que para cada una de las obras y actividades contempladas se requiere un presupuesto detallado, recursos empleados y su respectiva planificación temporal mediante Carta Gantt Cumplimiento parcial No aborda plan de comunicación a la comunidad, control de olores emanados desde los lixiviados, biogás y residuos, control de vectores, medidas para el eventual ingreso de cachureros. No se plantea presupuesto detallado y recursos asociados Si se plantea medición y control de asentamientos, visuales y topográficas, plan de monitoreo y control.

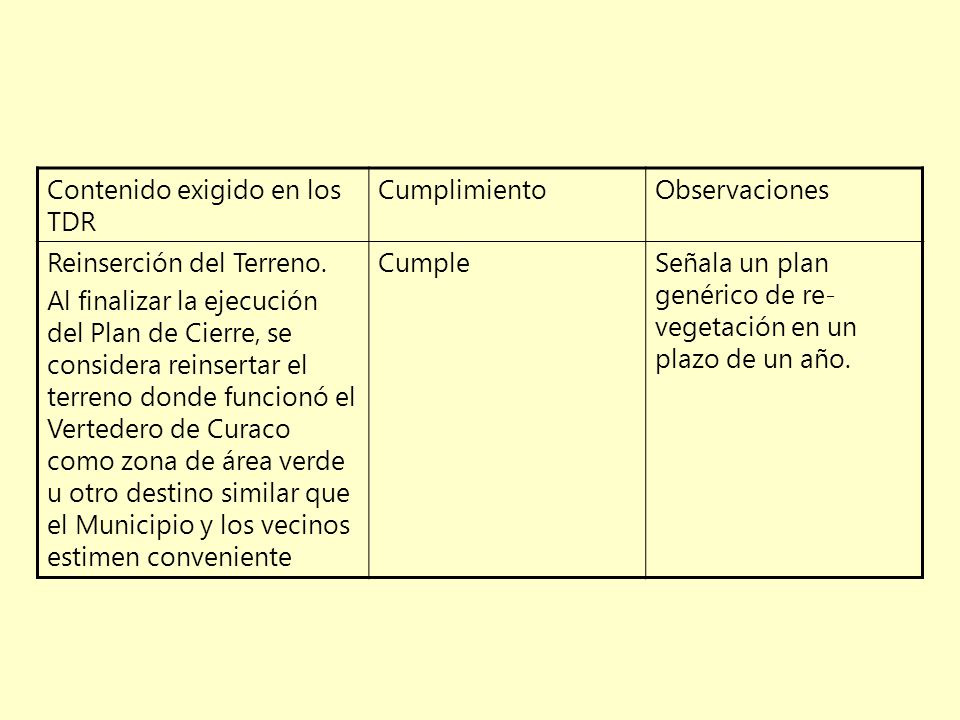

30 Contenido exigido en los TDR
Cumplimiento Observaciones Reinserción del Terreno. Al finalizar la ejecución del Plan de Cierre, se considera reinsertar el terreno donde funcionó el Vertedero de Curaco como zona de área verde u otro destino similar que el Municipio y los vecinos estimen conveniente Cumple Señala un plan genérico de re-vegetación en un plazo de un año.

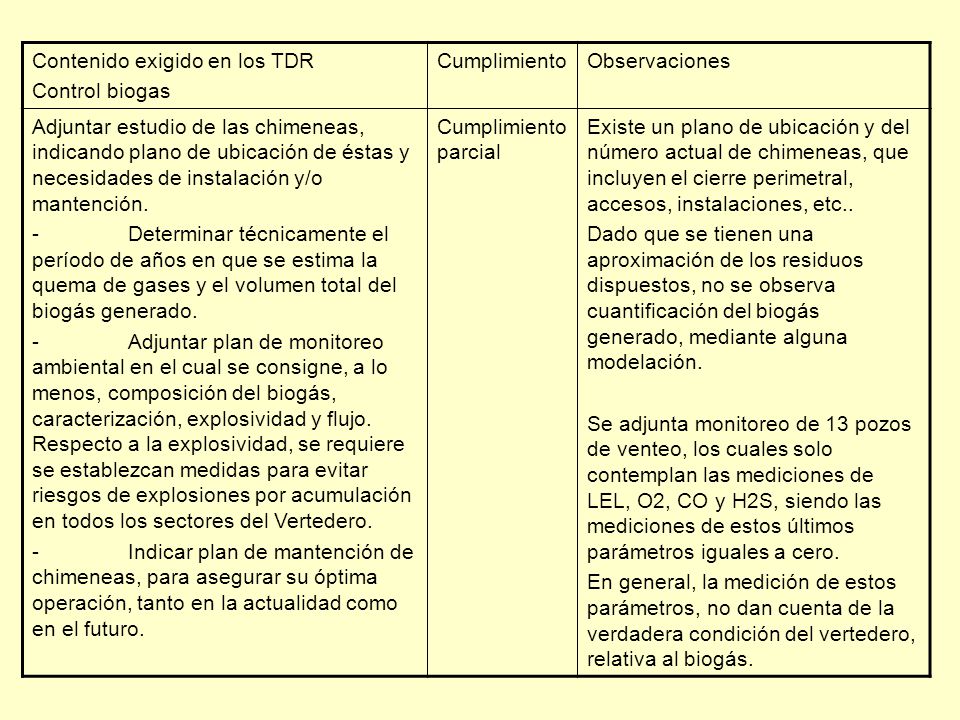

31 Contenido exigido en los TDR
Control biogas Cumplimiento Observaciones Adjuntar estudio de las chimeneas, indicando plano de ubicación de éstas y necesidades de instalación y/o mantención. - Determinar técnicamente el período de años en que se estima la quema de gases y el volumen total del biogás generado. - Adjuntar plan de monitoreo ambiental en el cual se consigne, a lo menos, composición del biogás, caracterización, explosividad y flujo. Respecto a la explosividad, se requiere se establezcan medidas para evitar riesgos de explosiones por acumulación en todos los sectores del Vertedero. - Indicar plan de mantención de chimeneas, para asegurar su óptima operación, tanto en la actualidad como en el futuro. Cumplimiento parcial Existe un plano de ubicación y del número actual de chimeneas, que incluyen el cierre perimetral, accesos, instalaciones, etc.. Dado que se tienen una aproximación de los residuos dispuestos, no se observa cuantificación del biogás generado, mediante alguna modelación. Se adjunta monitoreo de 13 pozos de venteo, los cuales solo contemplan las mediciones de LEL, O2, CO y H2S, siendo las mediciones de estos últimos parámetros iguales a cero. En general, la medición de estos parámetros, no dan cuenta de la verdadera condición del vertedero, relativa al biogás.

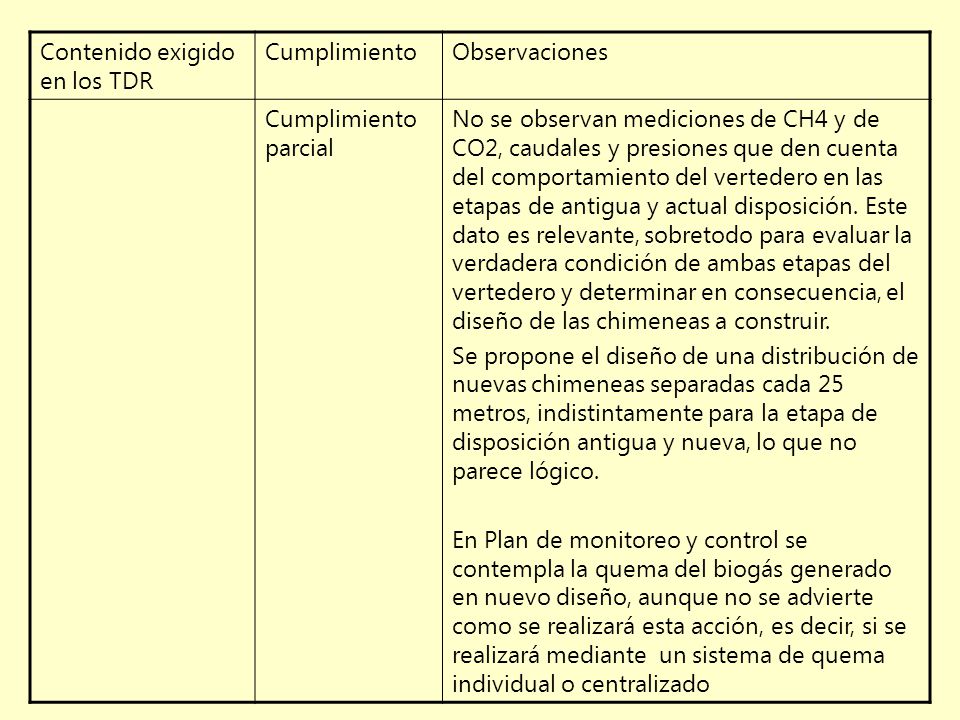

32 Contenido exigido en los TDR
Cumplimiento Observaciones Cumplimiento parcial No se observan mediciones de CH4 y de CO2, caudales y presiones que den cuenta del comportamiento del vertedero en las etapas de antigua y actual disposición. Este dato es relevante, sobretodo para evaluar la verdadera condición de ambas etapas del vertedero y determinar en consecuencia, el diseño de las chimeneas a construir. Se propone el diseño de una distribución de nuevas chimeneas separadas cada 25 metros, indistintamente para la etapa de disposición antigua y nueva, lo que no parece lógico. En Plan de monitoreo y control se contempla la quema del biogás generado en nuevo diseño, aunque no se advierte como se realizará esta acción, es decir, si se realizará mediante un sistema de quema individual o centralizado

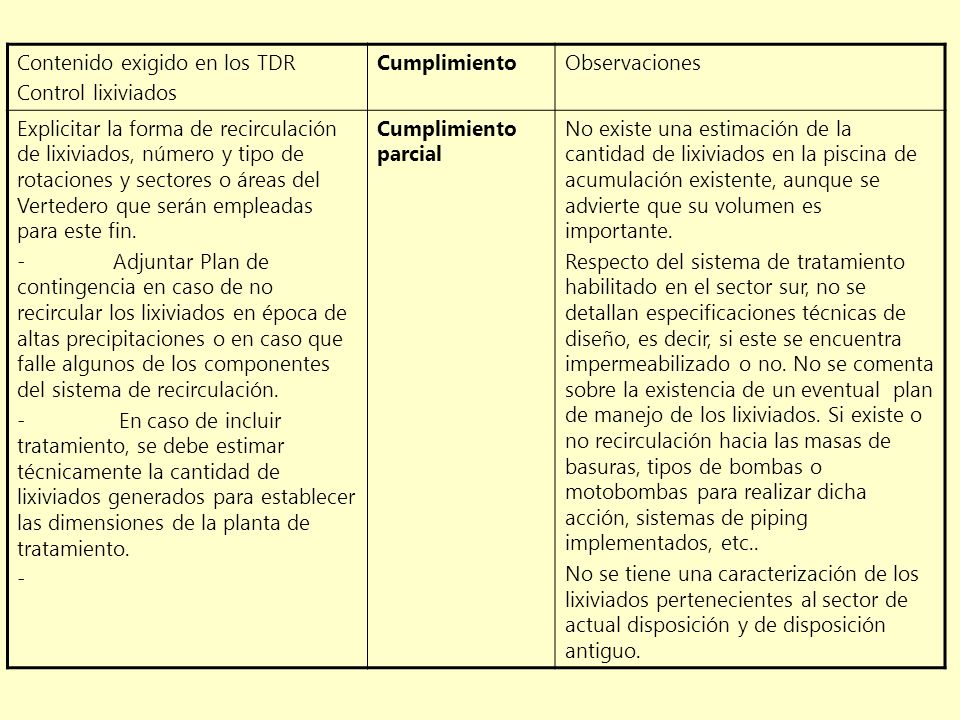

33 Contenido exigido en los TDR
Control lixiviados Cumplimiento Observaciones Explicitar la forma de recirculación de lixiviados, número y tipo de rotaciones y sectores o áreas del Vertedero que serán empleadas para este fin. - Adjuntar Plan de contingencia en caso de no recircular los lixiviados en época de altas precipitaciones o en caso que falle algunos de los componentes del sistema de recirculación. - En caso de incluir tratamiento, se debe estimar técnicamente la cantidad de lixiviados generados para establecer las dimensiones de la planta de tratamiento. - Cumplimiento parcial No existe una estimación de la cantidad de lixiviados en la piscina de acumulación existente, aunque se advierte que su volumen es importante. Respecto del sistema de tratamiento habilitado en el sector sur, no se detallan especificaciones técnicas de diseño, es decir, si este se encuentra impermeabilizado o no. No se comenta sobre la existencia de un eventual plan de manejo de los lixiviados. Si existe o no recirculación hacia las masas de basuras, tipos de bombas o motobombas para realizar dicha acción, sistemas de piping implementados, etc.. No se tiene una caracterización de los lixiviados pertenecientes al sector de actual disposición y de disposición antiguo.

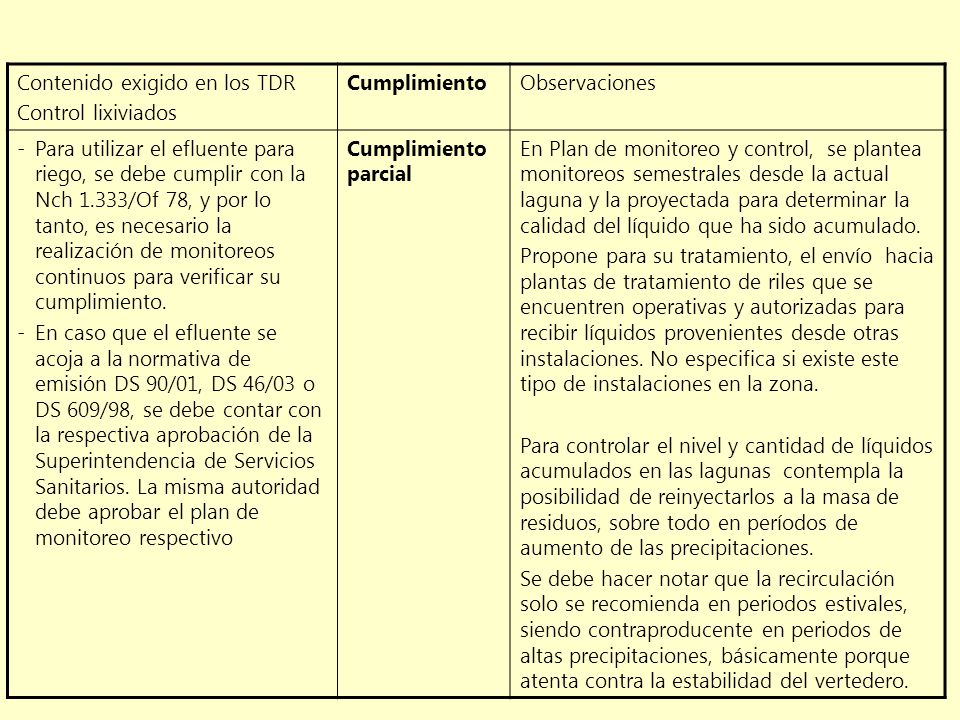

34 Contenido exigido en los TDR
Control lixiviados Cumplimiento Observaciones - Para utilizar el efluente para riego, se debe cumplir con la Nch 1.333/Of 78, y por lo tanto, es necesario la realización de monitoreos continuos para verificar su cumplimiento. - En caso que el efluente se acoja a la normativa de emisión DS 90/01, DS 46/03 o DS 609/98, se debe contar con la respectiva aprobación de la Superintendencia de Servicios Sanitarios. La misma autoridad debe aprobar el plan de monitoreo respectivo Cumplimiento parcial En Plan de monitoreo y control, se plantea monitoreos semestrales desde la actual laguna y la proyectada para determinar la calidad del líquido que ha sido acumulado. Propone para su tratamiento, el envío hacia plantas de tratamiento de riles que se encuentren operativas y autorizadas para recibir líquidos provenientes desde otras instalaciones. No especifica si existe este tipo de instalaciones en la zona. Para controlar el nivel y cantidad de líquidos acumulados en las lagunas contempla la posibilidad de reinyectarlos a la masa de residuos, sobre todo en períodos de aumento de las precipitaciones. Se debe hacer notar que la recirculación solo se recomienda en periodos estivales, siendo contraproducente en periodos de altas precipitaciones, básicamente porque atenta contra la estabilidad del vertedero.

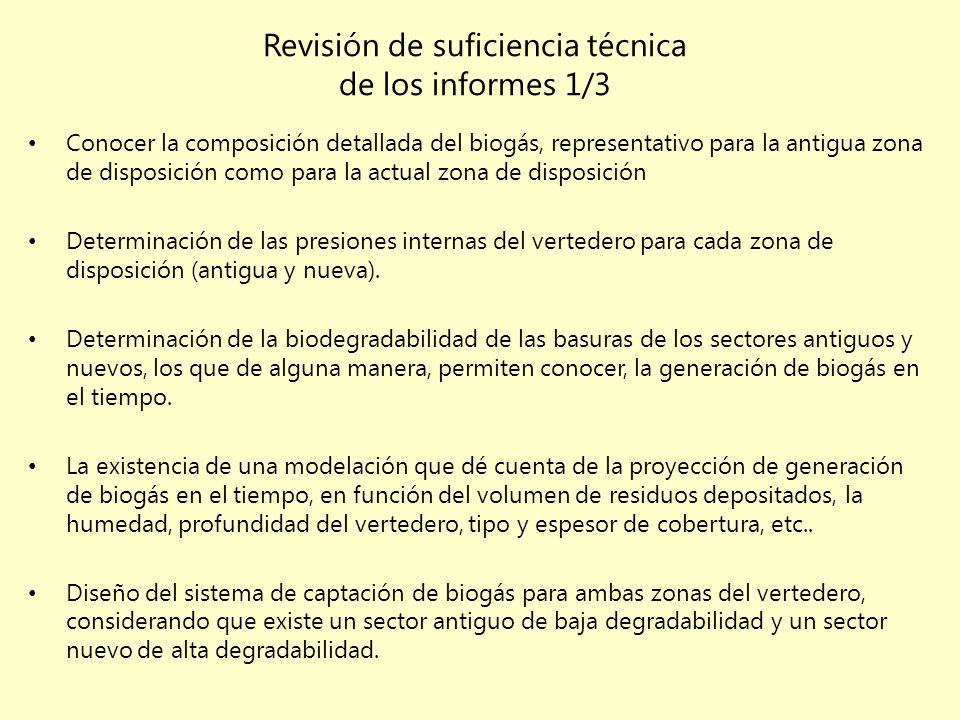

35 Revisión de suficiencia técnica de los informes 1/3
Conocer la composición detallada del biogás, representativo para la antigua zona de disposición como para la actual zona de disposición Determinación de las presiones internas del vertedero para cada zona de disposición (antigua y nueva). Determinación de la biodegradabilidad de las basuras de los sectores antiguos y nuevos, los que de alguna manera, permiten conocer, la generación de biogás en el tiempo. La existencia de una modelación que dé cuenta de la proyección de generación de biogás en el tiempo, en función del volumen de residuos depositados, la humedad, profundidad del vertedero, tipo y espesor de cobertura, etc.. Diseño del sistema de captación de biogás para ambas zonas del vertedero, considerando que existe un sector antiguo de baja degradabilidad y un sector nuevo de alta degradabilidad.

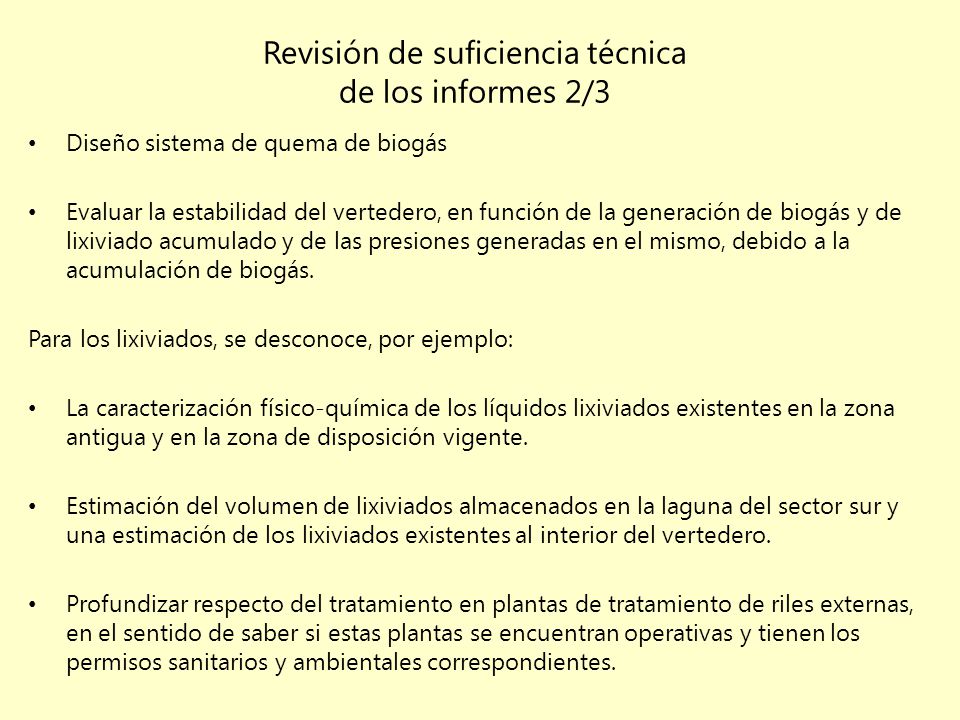

36 Revisión de suficiencia técnica de los informes 2/3
Diseño sistema de quema de biogás Evaluar la estabilidad del vertedero, en función de la generación de biogás y de lixiviado acumulado y de las presiones generadas en el mismo, debido a la acumulación de biogás. Para los lixiviados, se desconoce, por ejemplo: La caracterización físico-química de los líquidos lixiviados existentes en la zona antigua y en la zona de disposición vigente. Estimación del volumen de lixiviados almacenados en la laguna del sector sur y una estimación de los lixiviados existentes al interior del vertedero. Profundizar respecto del tratamiento en plantas de tratamiento de riles externas, en el sentido de saber si estas plantas se encuentran operativas y tienen los permisos sanitarios y ambientales correspondientes.

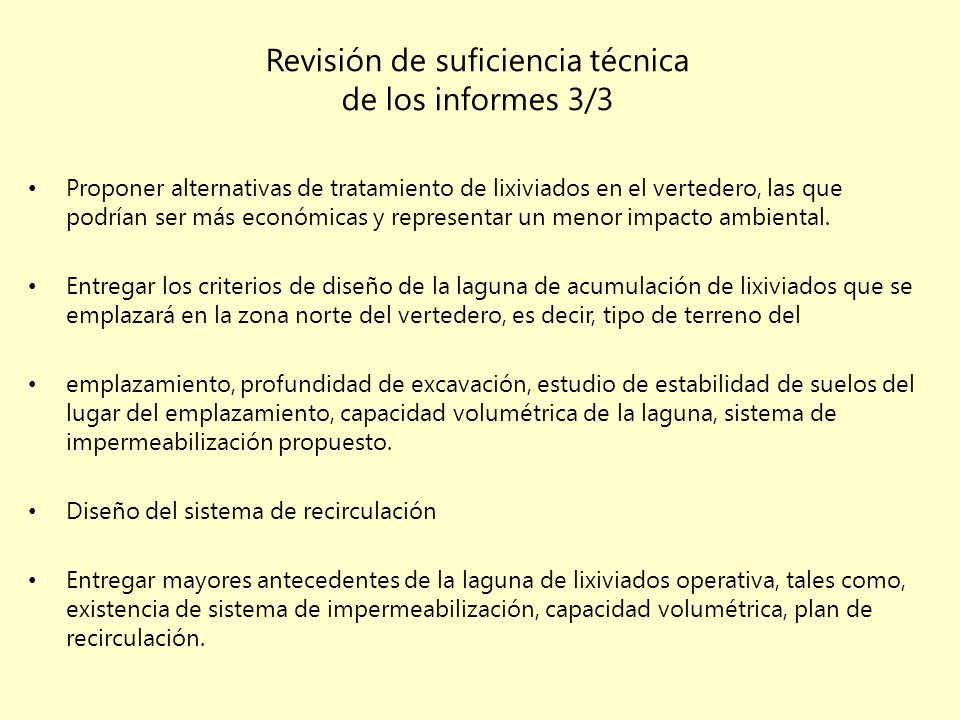

37 Revisión de suficiencia técnica de los informes 3/3
Proponer alternativas de tratamiento de lixiviados en el vertedero, las que podrían ser más económicas y representar un menor impacto ambiental. Entregar los criterios de diseño de la laguna de acumulación de lixiviados que se emplazará en la zona norte del vertedero, es decir, tipo de terreno del emplazamiento, profundidad de excavación, estudio de estabilidad de suelos del lugar del emplazamiento, capacidad volumétrica de la laguna, sistema de impermeabilización propuesto. Diseño del sistema de recirculación Entregar mayores antecedentes de la laguna de lixiviados operativa, tales como, existencia de sistema de impermeabilización, capacidad volumétrica, plan de recirculación.

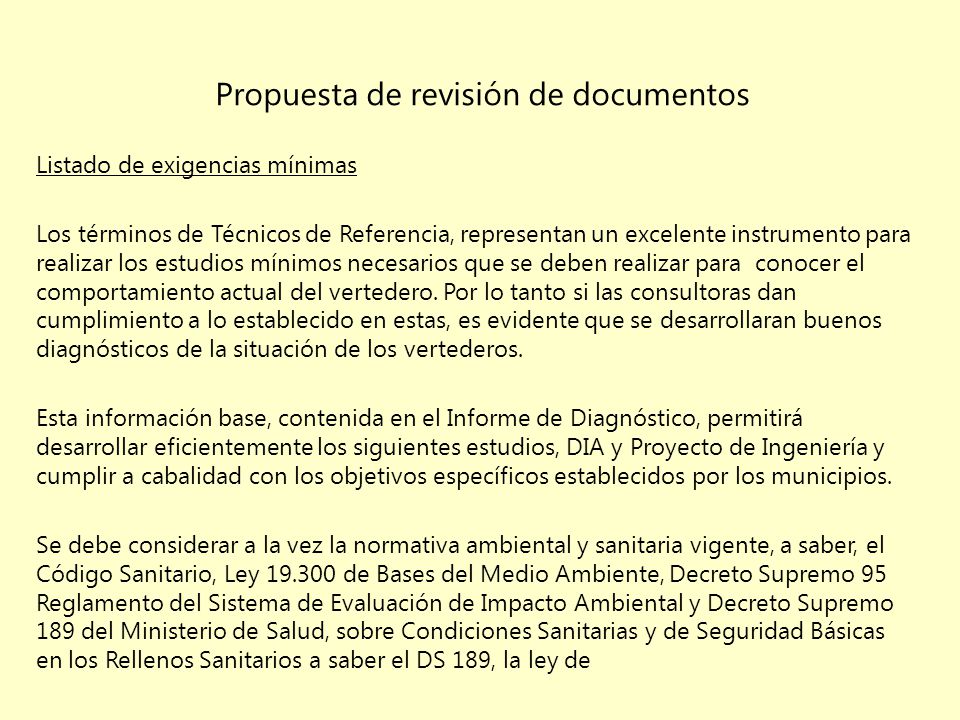

38 Propuesta de revisión de documentos
Listado de exigencias mínimas Los términos de Técnicos de Referencia, representan un excelente instrumento para realizar los estudios mínimos necesarios que se deben realizar para conocer el comportamiento actual del vertedero. Por lo tanto si las consultoras dan cumplimiento a lo establecido en estas, es evidente que se desarrollaran buenos diagnósticos de la situación de los vertederos. Esta información base, contenida en el Informe de Diagnóstico, permitirá desarrollar eficientemente los siguientes estudios, DIA y Proyecto de Ingeniería y cumplir a cabalidad con los objetivos específicos establecidos por los municipios. Se debe considerar a la vez la normativa ambiental y sanitaria vigente, a saber, el Código Sanitario, Ley de Bases del Medio Ambiente, Decreto Supremo 95 Reglamento del Sistema de Evaluación de Impacto Ambiental y Decreto Supremo 189 del Ministerio de Salud, sobre Condiciones Sanitarias y de Seguridad Básicas en los Rellenos Sanitarios a saber el DS 189, la ley de

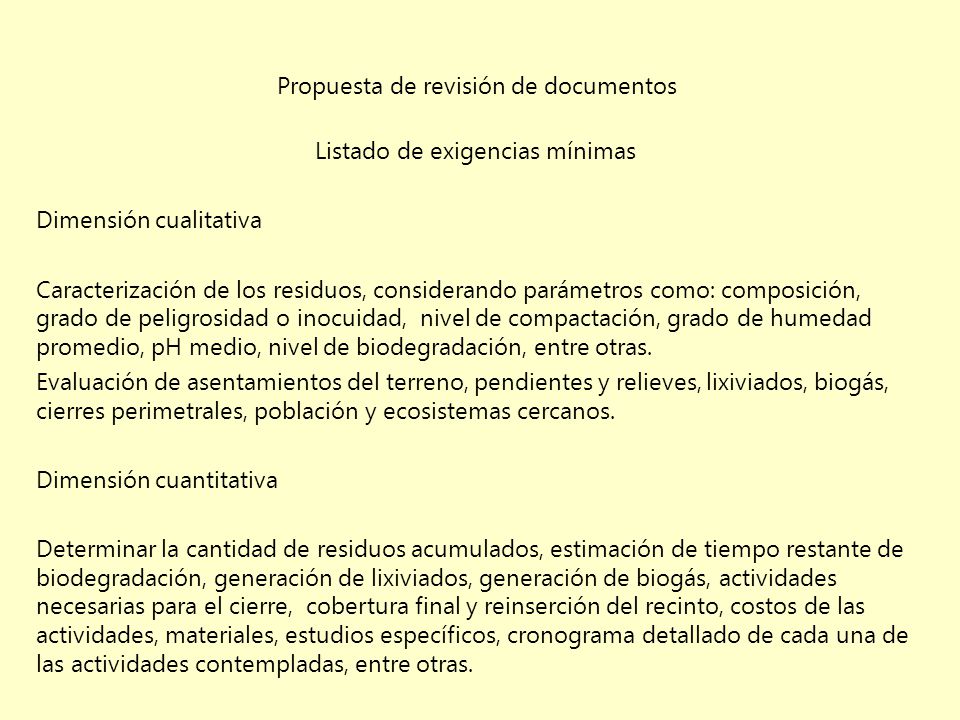

39 Propuesta de revisión de documentos
Listado de exigencias mínimas Dimensión cualitativa Caracterización de los residuos, considerando parámetros como: composición, grado de peligrosidad o inocuidad, nivel de compactación, grado de humedad promedio, pH medio, nivel de biodegradación, entre otras. Evaluación de asentamientos del terreno, pendientes y relieves, lixiviados, biogás, cierres perimetrales, población y ecosistemas cercanos. Dimensión cuantitativa Determinar la cantidad de residuos acumulados, estimación de tiempo restante de biodegradación, generación de lixiviados, generación de biogás, actividades necesarias para el cierre, cobertura final y reinserción del recinto, costos de las actividades, materiales, estudios específicos, cronograma detallado de cada una de las actividades contempladas, entre otras.

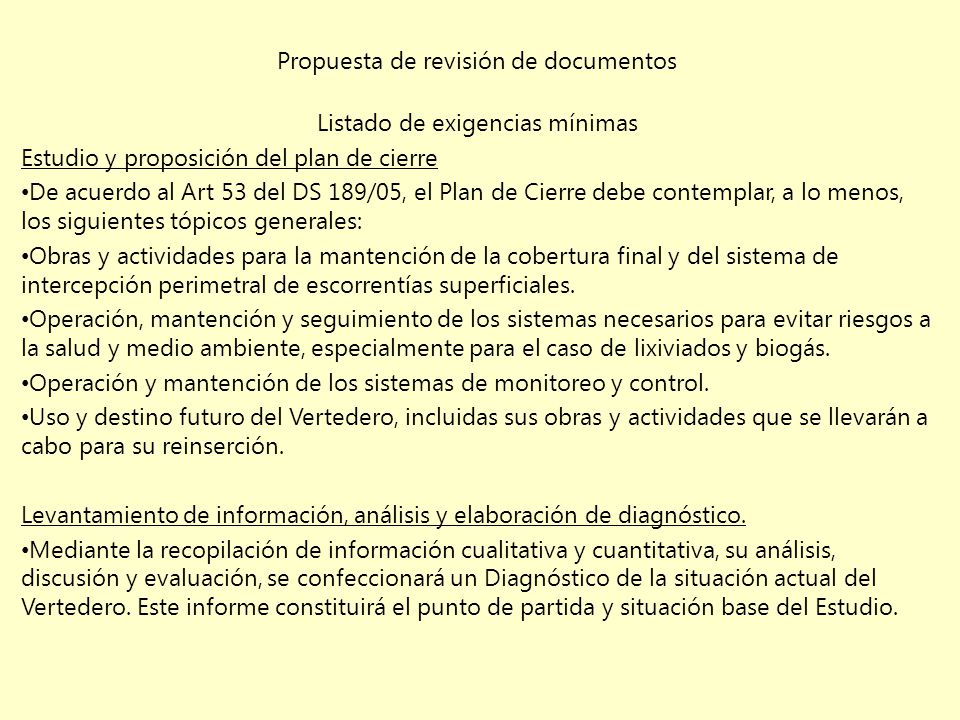

40 Propuesta de revisión de documentos
Listado de exigencias mínimas Estudio y proposición del plan de cierre De acuerdo al Art 53 del DS 189/05, el Plan de Cierre debe contemplar, a lo menos, los siguientes tópicos generales: Obras y actividades para la mantención de la cobertura final y del sistema de intercepción perimetral de escorrentías superficiales. Operación, mantención y seguimiento de los sistemas necesarios para evitar riesgos a la salud y medio ambiente, especialmente para el caso de lixiviados y biogás. Operación y mantención de los sistemas de monitoreo y control. Uso y destino futuro del Vertedero, incluidas sus obras y actividades que se llevarán a cabo para su reinserción. Levantamiento de información, análisis y elaboración de diagnóstico. Mediante la recopilación de información cualitativa y cuantitativa, su análisis, discusión y evaluación, se confeccionará un Diagnóstico de la situación actual del Vertedero. Este informe constituirá el punto de partida y situación base del Estudio.

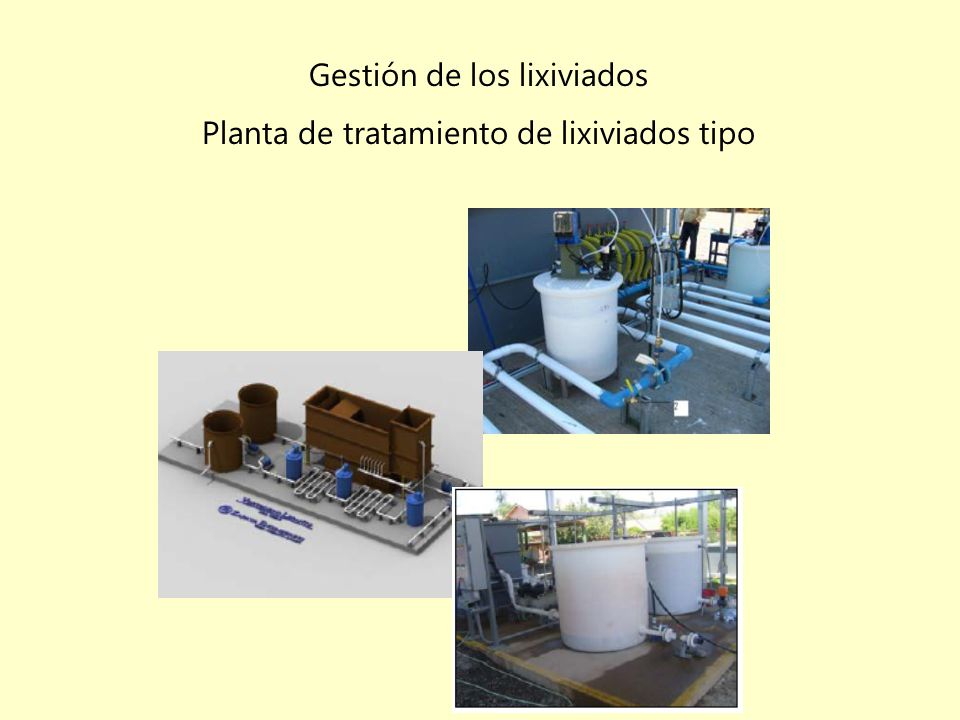

41 Gestión de los lixiviados Planta de tratamiento de lixiviados tipo

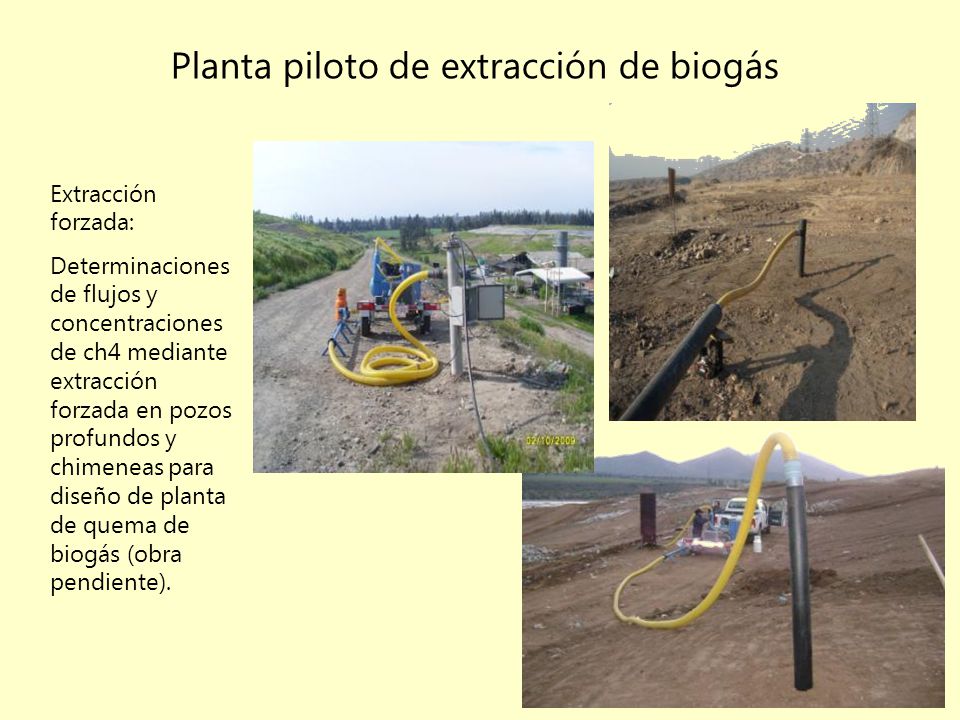

42 Planta piloto de extracción de biogás
Extracción forzada: Determinaciones de flujos y concentraciones de ch4 mediante extracción forzada en pozos profundos y chimeneas para diseño de planta de quema de biogás (obra pendiente).

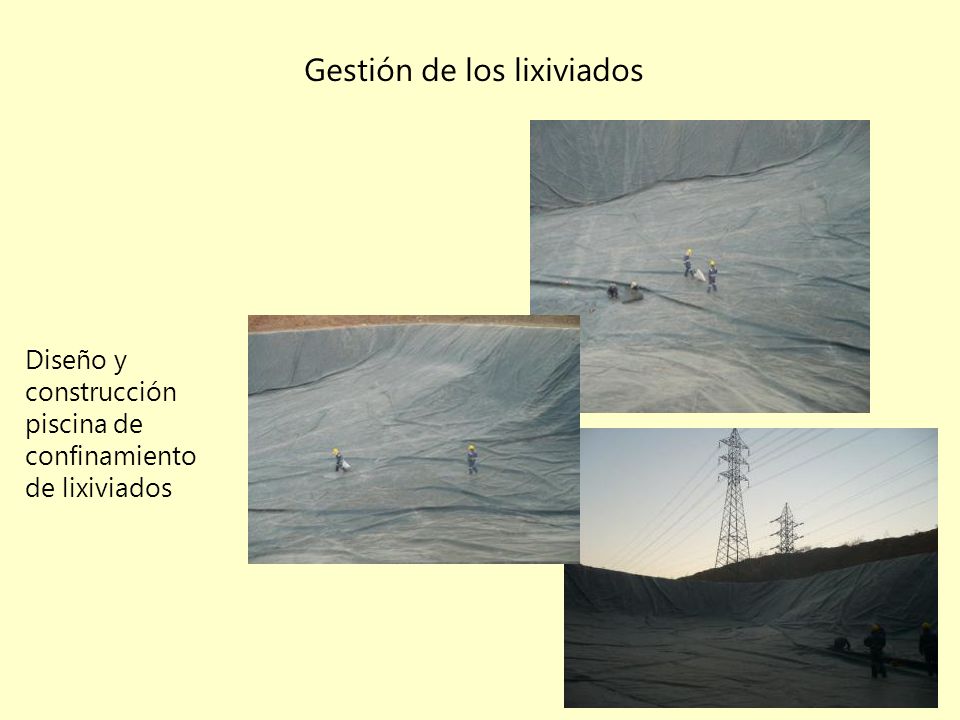

43 Gestión de los lixiviados
Diseño y construcción piscina de confinamiento de lixiviados

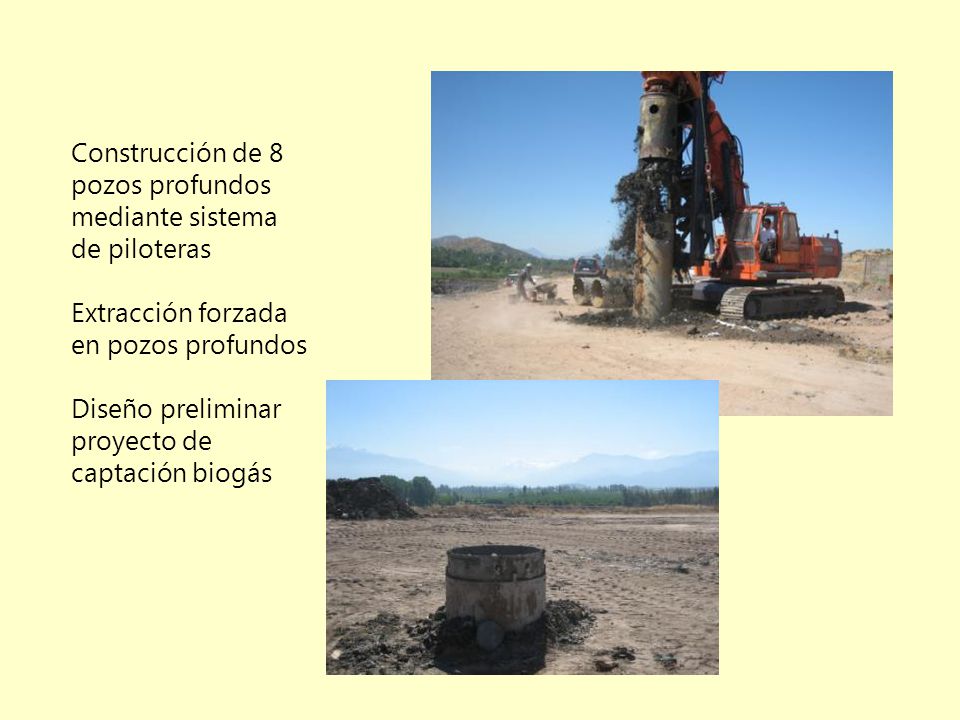

44 Construcción de 8 pozos profundos mediante sistema de piloteras
Extracción forzada en pozos profundos Diseño preliminar proyecto de captación biogás

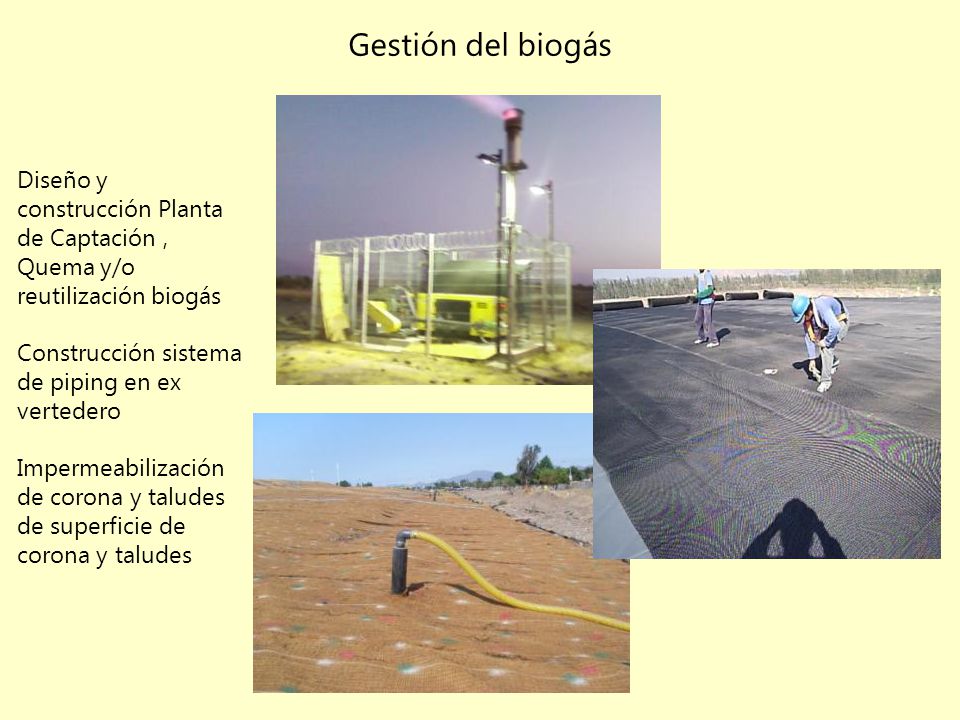

45 Gestión del biogás Diseño y construcción Planta de Captación , Quema y/o reutilización biogás Construcción sistema de piping en ex vertedero Impermeabilización de corona y taludes de superficie de corona y taludes

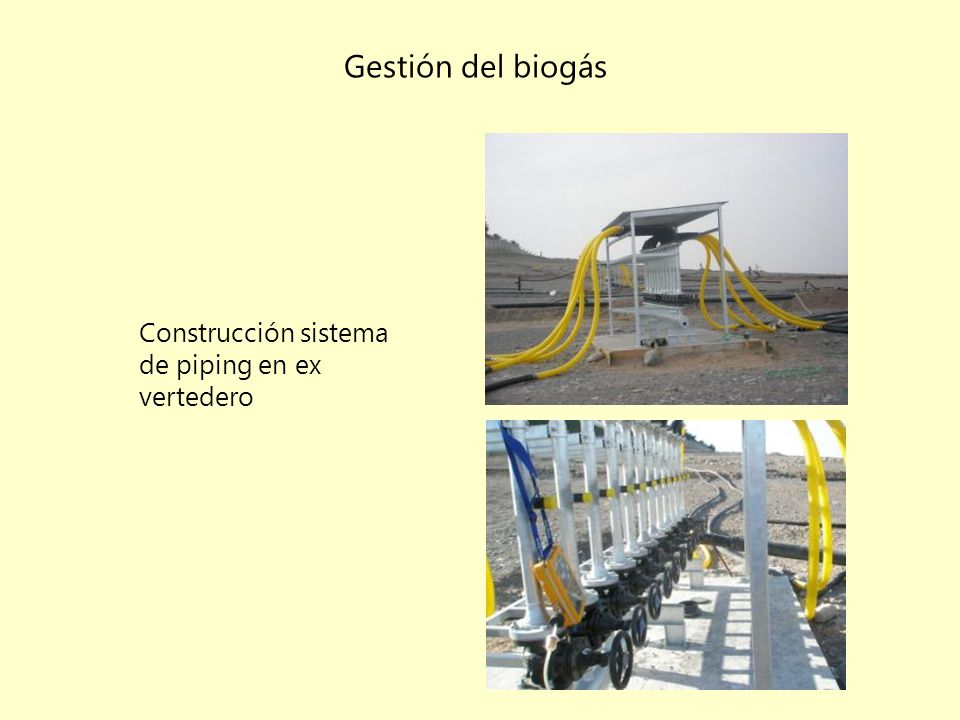

46 Gestión del biogás Construcción sistema de piping en ex vertedero

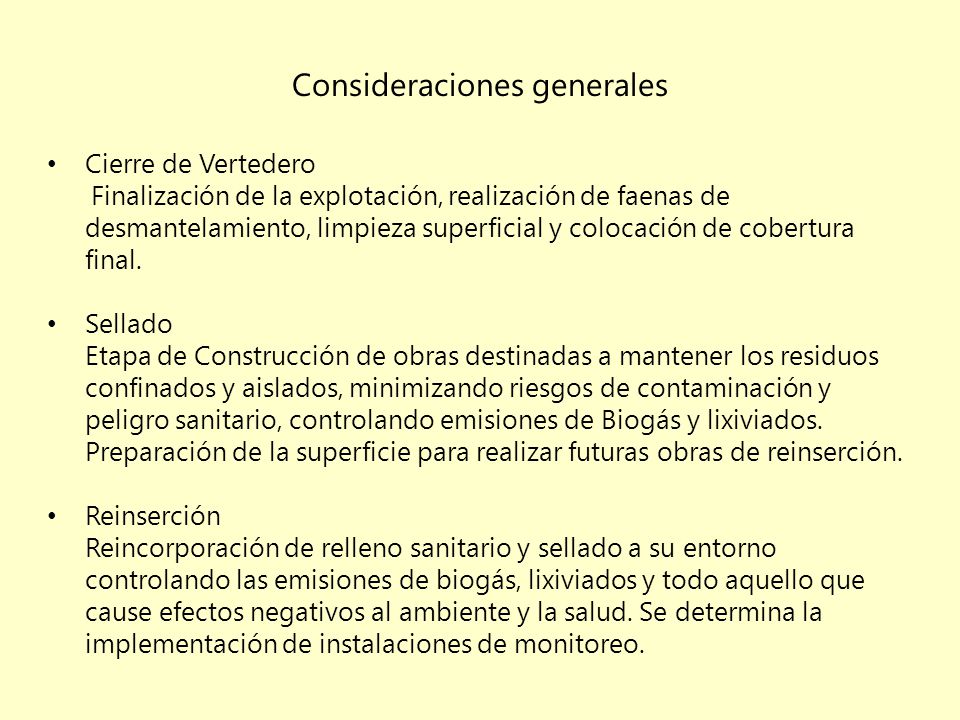

47 Consideraciones generales
Cierre de Vertedero Finalización de la explotación, realización de faenas de desmantelamiento, limpieza superficial y colocación de cobertura final. Sellado Etapa de Construcción de obras destinadas a mantener los residuos confinados y aislados, minimizando riesgos de contaminación y peligro sanitario, controlando emisiones de Biogás y lixiviados. Preparación de la superficie para realizar futuras obras de reinserción. Reinserción Reincorporación de relleno sanitario y sellado a su entorno controlando las emisiones de biogás, lixiviados y todo aquello que cause efectos negativos al ambiente y la salud. Se determina la implementación de instalaciones de monitoreo.

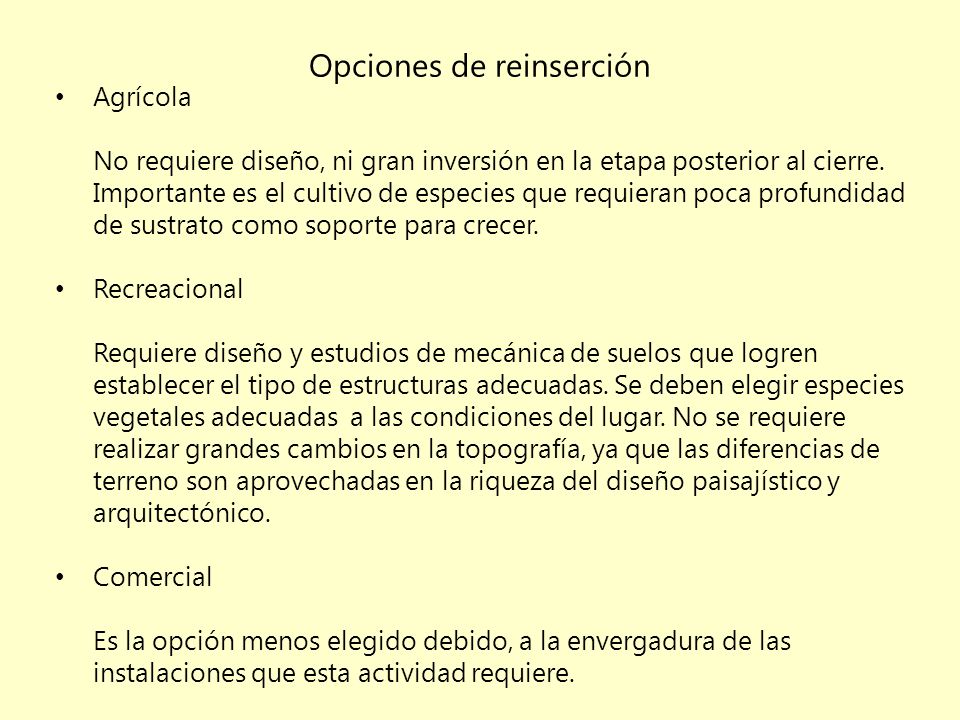

48 Opciones de reinserción
Agrícola No requiere diseño, ni gran inversión en la etapa posterior al cierre. Importante es el cultivo de especies que requieran poca profundidad de sustrato como soporte para crecer. Recreacional Requiere diseño y estudios de mecánica de suelos que logren establecer el tipo de estructuras adecuadas. Se deben elegir especies vegetales adecuadas a las condiciones del lugar. No se requiere realizar grandes cambios en la topografía, ya que las diferencias de terreno son aprovechadas en la riqueza del diseño paisajístico y arquitectónico. Comercial Es la opción menos elegido debido, a la envergadura de las instalaciones que esta actividad requiere.

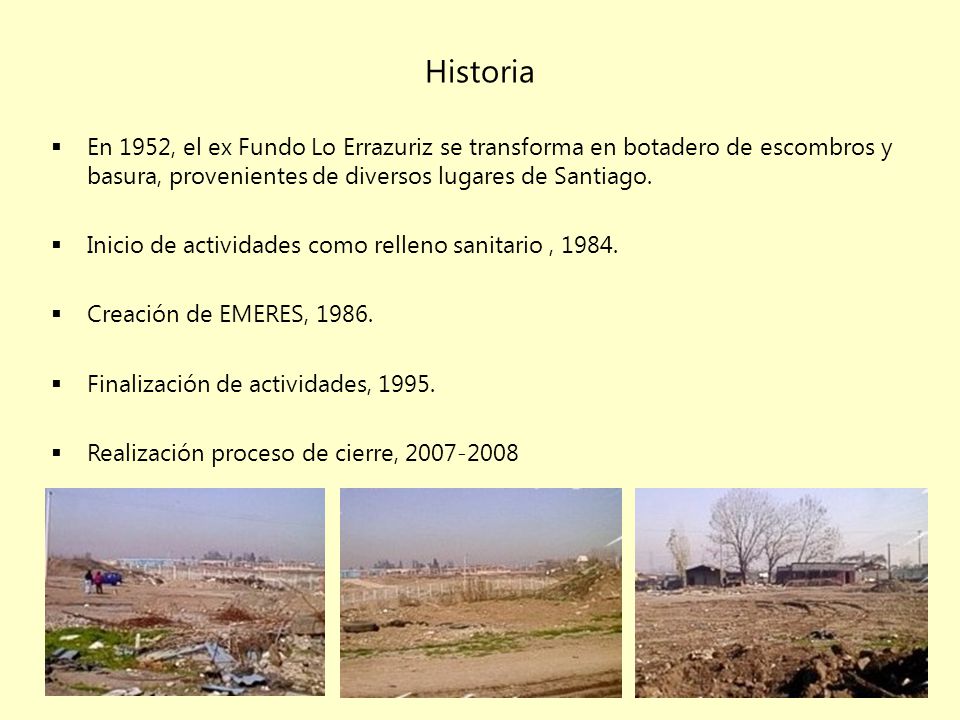

49 Historia En 1952, el ex Fundo Lo Errazuriz se transforma en botadero de escombros y basura, provenientes de diversos lugares de Santiago. Inicio de actividades como relleno sanitario , 1984. Creación de EMERES, 1986. Finalización de actividades, 1995. Realización proceso de cierre,

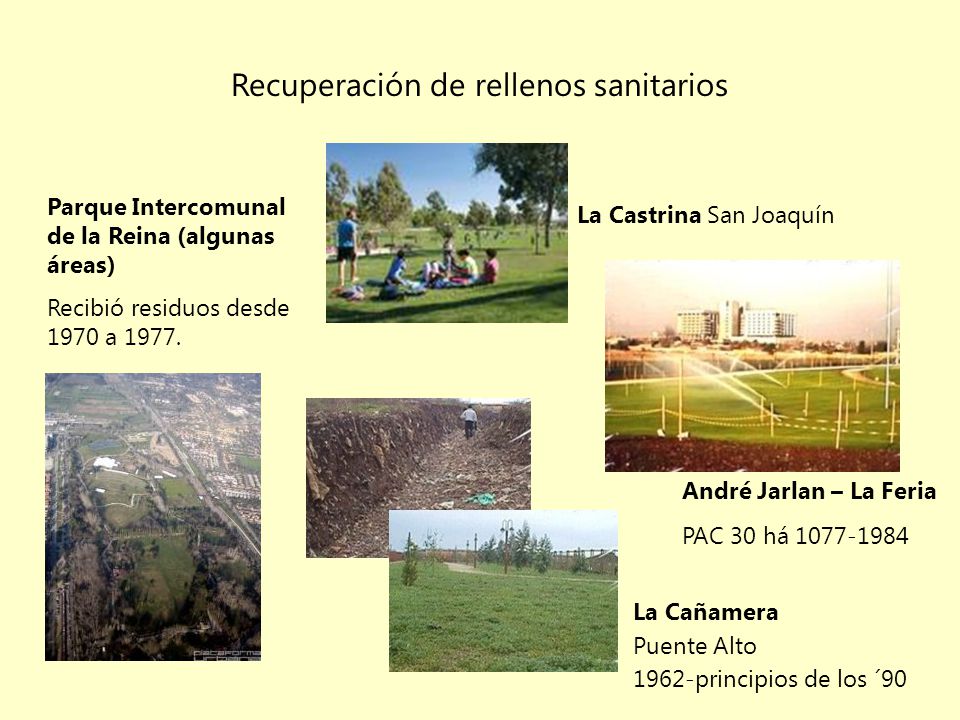

50 Recuperación de rellenos sanitarios
Parque Intercomunal de la Reina (algunas áreas) Recibió residuos desde 1970 a 1977. La Castrina San Joaquín André Jarlan – La Feria PAC 30 há La Cañamera Puente Alto 1962-principios de los ´90

51 Características generales
Ubicado en zona de bajos recursos. Ocupa extensas áreas que antaño fueron predios privados con vocación agrícola. Inserto en núcleos urbanos. Asociado a curso de agua (Zanjón de la Aguada). Asociado a cambios en el paisaje urbano. Superficie aprox. 10.3m2

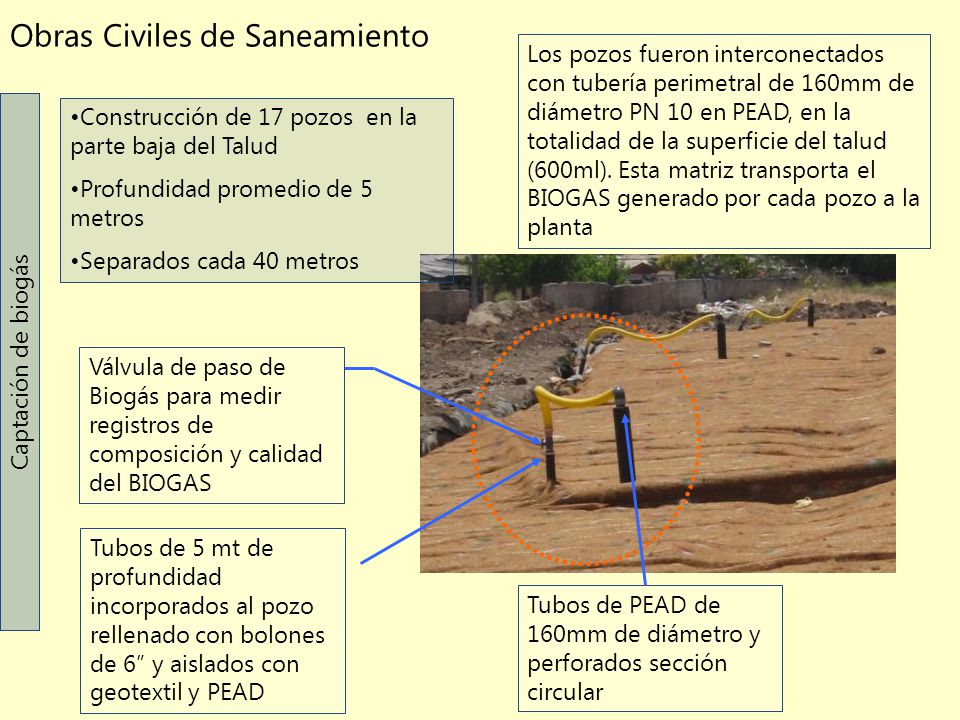

52 Obras Civiles de Saneamiento
Los pozos fueron interconectados con tubería perimetral de 160mm de diámetro PN 10 en PEAD, en la totalidad de la superficie del talud (600ml). Esta matriz transporta el BIOGAS generado por cada pozo a la planta Construcción de 17 pozos en la parte baja del Talud Profundidad promedio de 5 metros Separados cada 40 metros Captación de biogás Válvula de paso de Biogás para medir registros de composición y calidad del BIOGAS Tubos de 5 mt de profundidad incorporados al pozo rellenado con bolones de 6” y aislados con geotextil y PEAD Tubos de PEAD de 160mm de diámetro y perforados sección circular

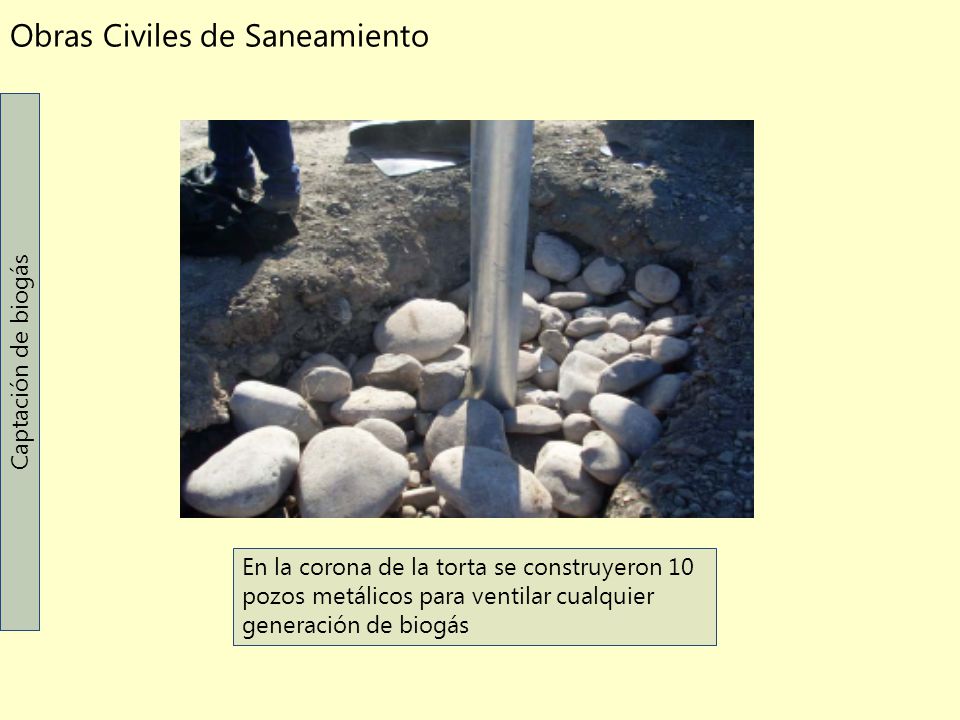

53 Obras Civiles de Saneamiento
Captación de biogás En la corona de la torta se construyeron 10 pozos metálicos para ventilar cualquier generación de biogás

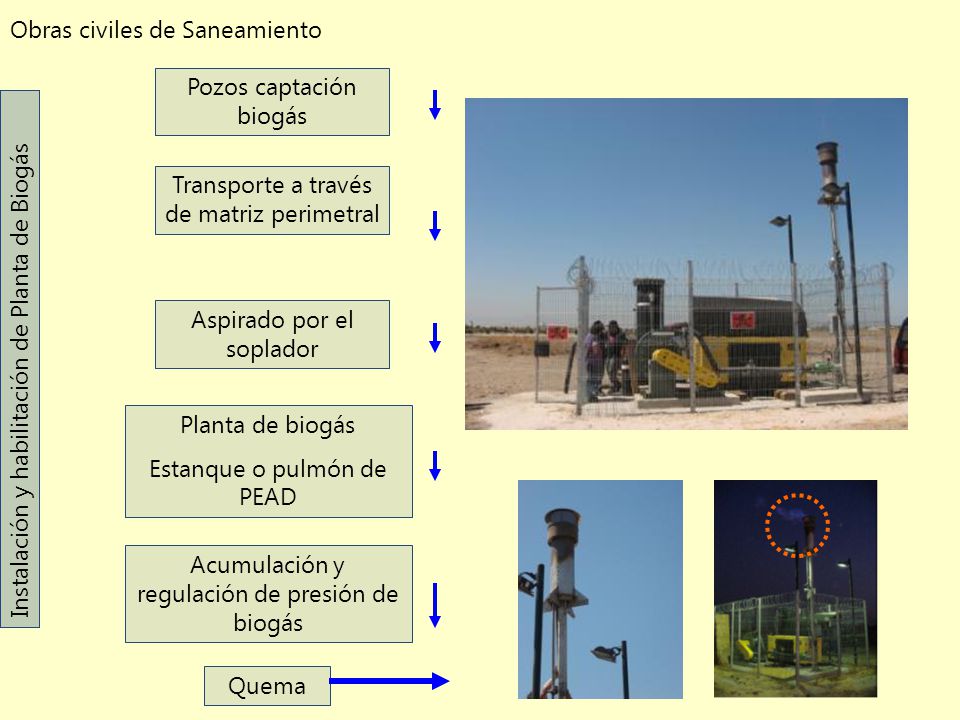

54 Obras civiles de Saneamiento
Pozos captación biogás Transporte a través de matriz perimetral Aspirado por el soplador Instalación y habilitación de Planta de Biogás Planta de biogás Estanque o pulmón de PEAD Acumulación y regulación de presión de biogás Quema

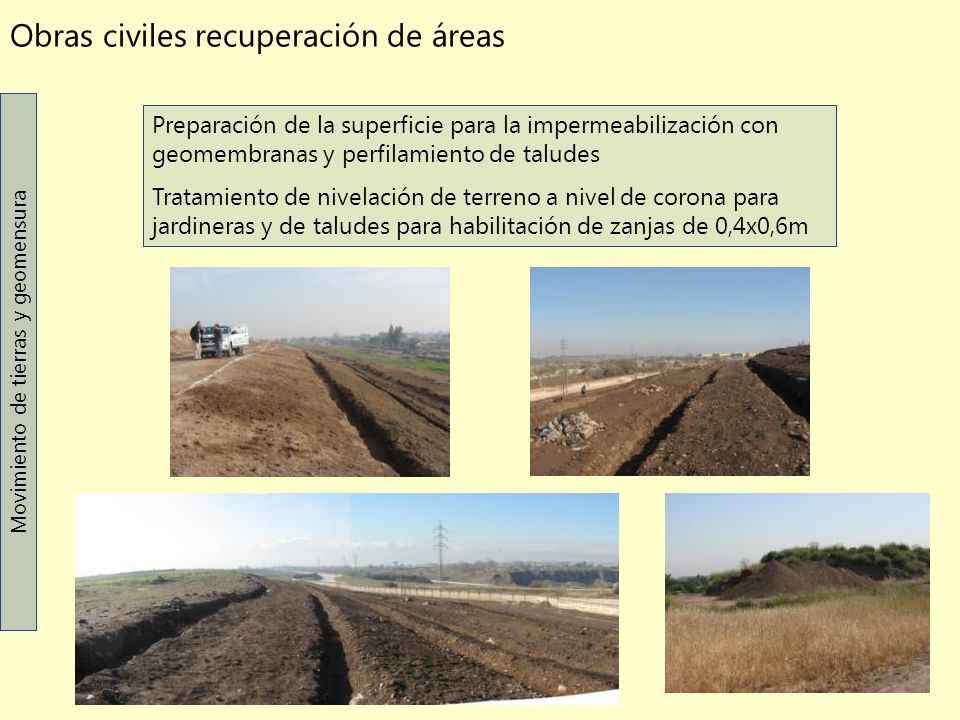

55 Obras civiles recuperación de áreas
Preparación de la superficie para la impermeabilización con geomembranas y perfilamiento de taludes Tratamiento de nivelación de terreno a nivel de corona para jardineras y de taludes para habilitación de zanjas de 0,4x0,6m Movimiento de tierras y geomensura

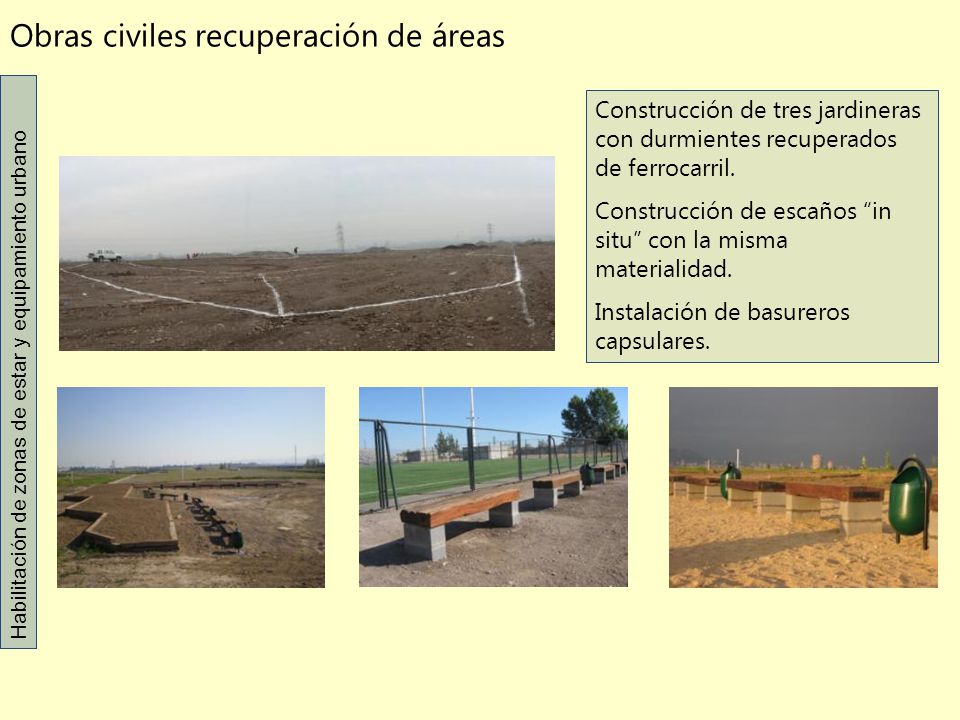

56 Obras civiles recuperación de áreas
Construcción de tres jardineras con durmientes recuperados de ferrocarril. Construcción de escaños “in situ” con la misma materialidad. Instalación de basureros capsulares. Habilitación de zonas de estar y equipamiento urbano

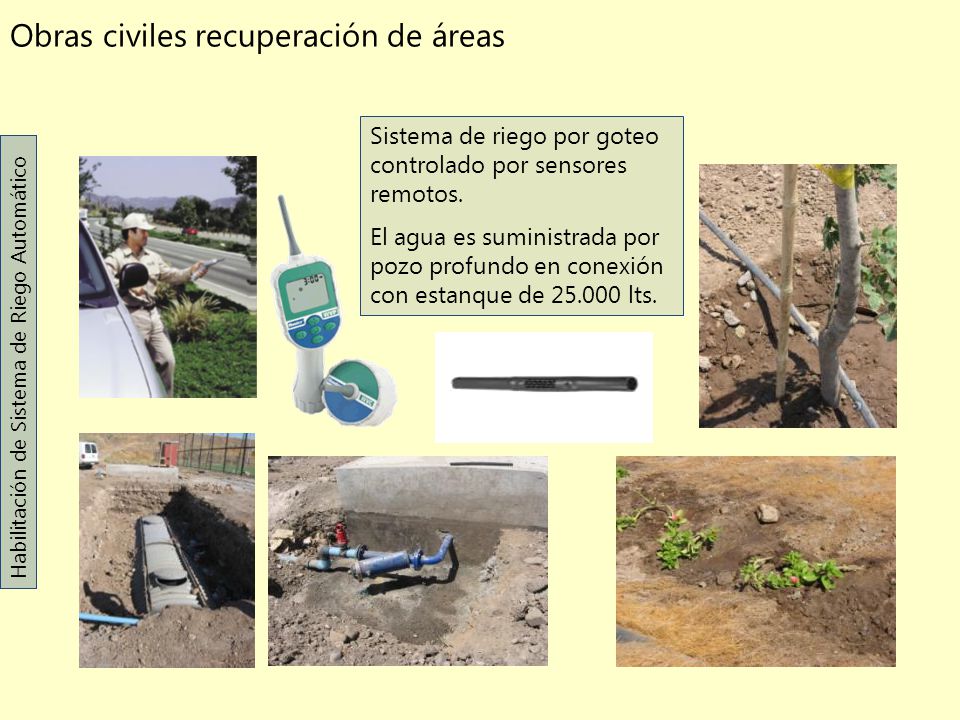

57 Obras civiles recuperación de áreas
Sistema de riego por goteo controlado por sensores remotos. El agua es suministrada por pozo profundo en conexión con estanque de lts. Habilitación de Sistema de Riego Automático

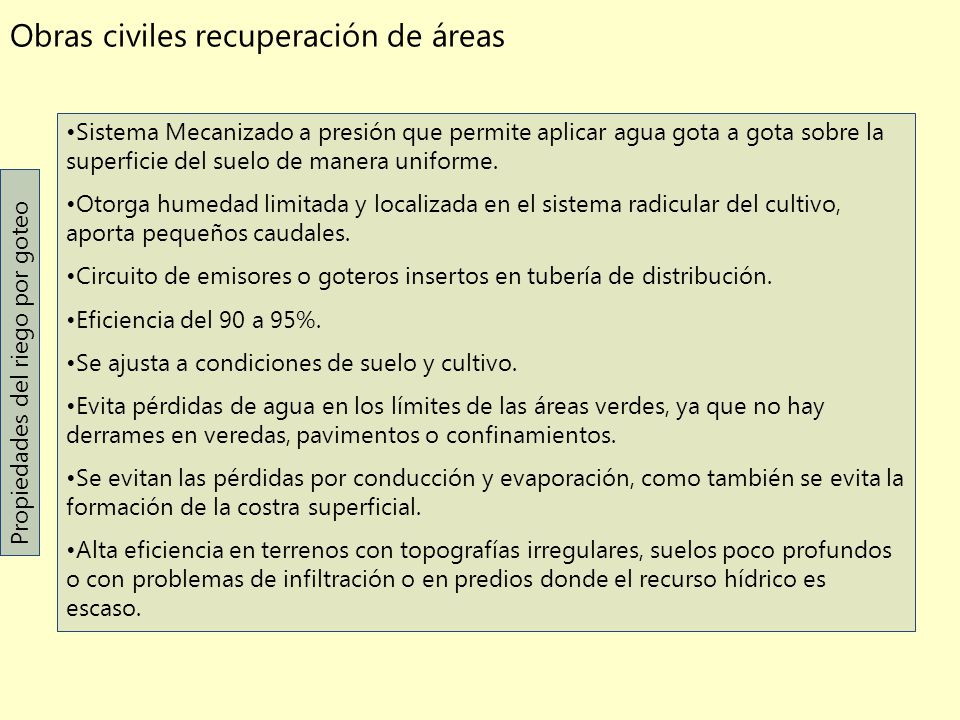

58 Obras civiles recuperación de áreas
Sistema Mecanizado a presión que permite aplicar agua gota a gota sobre la superficie del suelo de manera uniforme. Otorga humedad limitada y localizada en el sistema radicular del cultivo, aporta pequeños caudales. Circuito de emisores o goteros insertos en tubería de distribución. Eficiencia del 90 a 95%. Se ajusta a condiciones de suelo y cultivo. Evita pérdidas de agua en los límites de las áreas verdes, ya que no hay derrames en veredas, pavimentos o confinamientos. Se evitan las pérdidas por conducción y evaporación, como también se evita la formación de la costra superficial. Alta eficiencia en terrenos con topografías irregulares, suelos poco profundos o con problemas de infiltración o en predios donde el recurso hídrico es escaso. Propiedades del riego por goteo

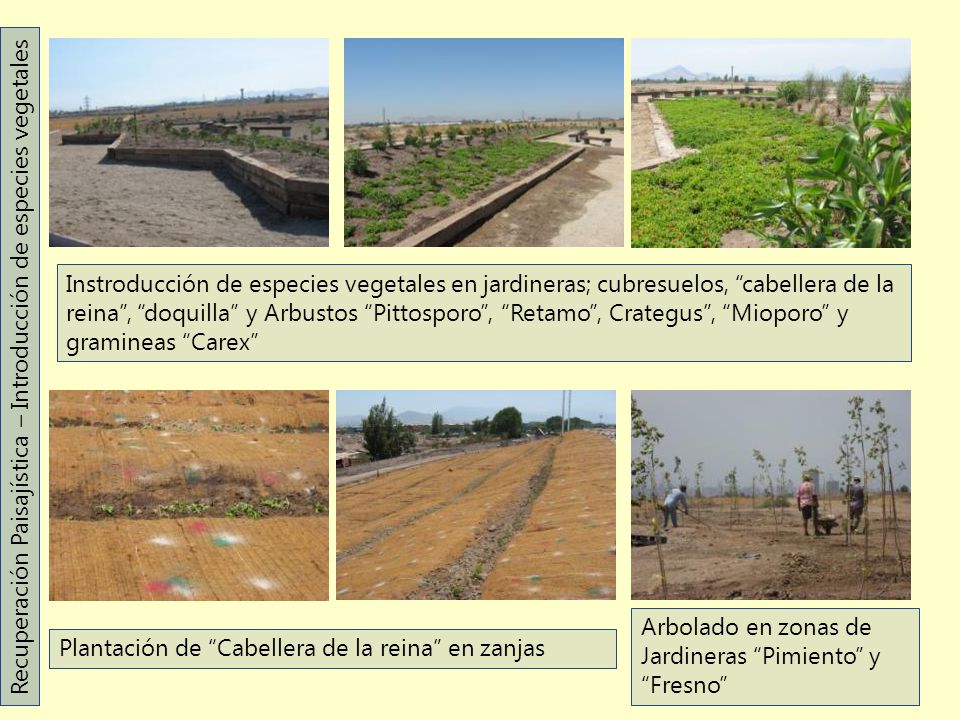

59 Instroducción de especies vegetales en jardineras; cubresuelos, “cabellera de la reina”, “doquilla” y Arbustos “Pittosporo”, “Retamo”, Crategus”, “Mioporo” y gramineas “Carex” Recuperación Paisajística – Introducción de especies vegetales Arbolado en zonas de Jardineras “Pimiento” y “Fresno” Plantación de “Cabellera de la reina” en zanjas
