1 Matemáticas Discretas
(Mini) Cursos Propedéuticos 2012 Ciencias Computacionales INAOE Dr. Hugo Jair Escalante Oficina 8319 Este material se basa en versiones previas del mismo por: Dr. Enrique Muñoz de Cote Dr. Enrique Sucar Dr. Luis Villaseñor

2 QUINTA PARTE Grafos Definiciones básicas Caminos y ciclos
Grafos eulerianos y hamiltonianos Isomorfismo Árboles

3 Generalidades Los grafos son estructuras discretas compuestas por vértices y aristas que conectan pares de esos puntos Son una abstracción útil para modelar situaciones tales como: Redes de computadoras Estructuras de datos Redes eléctricas y telefónicas Circuitos eléctricos Sistemas carreteros Sistemas de toma de decisiones

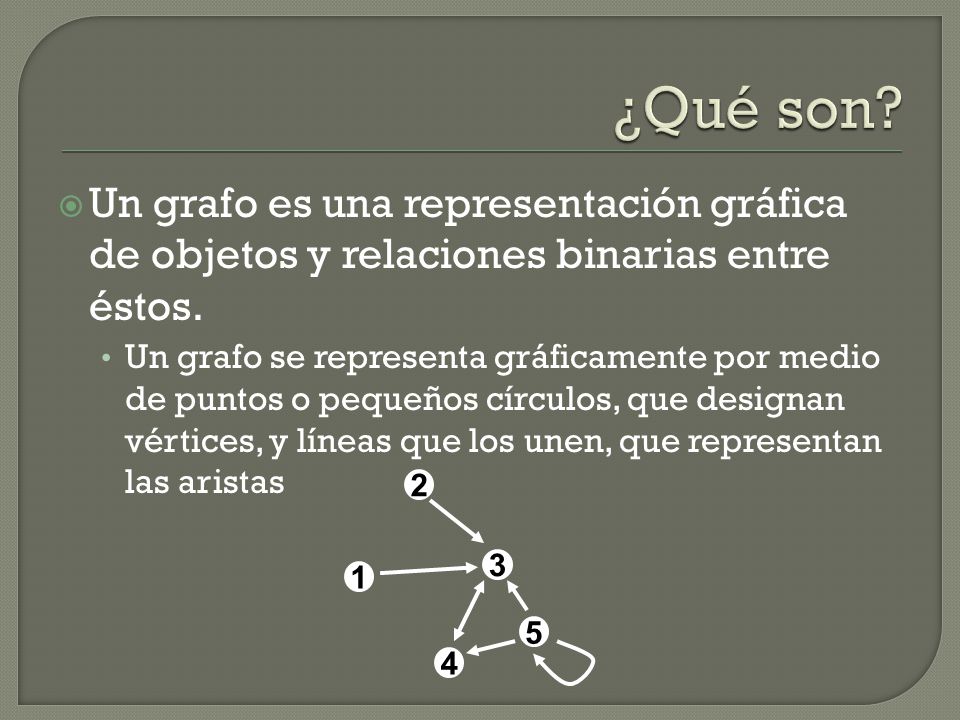

4 ¿Qué son? Un grafo es una representación gráfica de objetos y relaciones binarias entre éstos. Un grafo se representa gráficamente por medio de puntos o pequeños círculos, que designan vértices, y líneas que los unen, que representan las aristas 1 5 4 3 2

5 Grafos dirigidos Un grafo dirigido/dígrafo G = (V, E) consiste de un conjunto de vértices V (o nodos) y un conjunto de aristas (o arcos) dirigidas E  VV Note que las aristas (a, b) tiene una dirección; un vértice fuente/origen a y un vértice terminal b V={1,2,3,4,5} E = {(1,3), (2,3), (3,4), (4,3), (5,3), (5,4), (5,5)} 1 5 4 3 2

6 Grafos simples Un grafo no dirigido G = (V,E) sin auto lazos se denomina grafo simple E se determina por una relación simétrica, antireflexiva, tal que {a,b} E si y solo si (a,b)R V={1,2,3,4,5} E = {{1,2}, {1,3}, {2,3}, {3,4}, {3,5}, {4,5}, {2,5}} 1 5 4 3 2

7 Definiciones Si e={u, v} es una arista entonces se dice que los vértices u y v son los extremos de e Un vértice y una arista son incidentes si el vértice es uno de los extremos de la arista Dos vértices u y v son adyacentes si {u, v} es una arista

8 Representación de grafos simples
{1,2} 1 2 {2,3} {1,3} {2,4} {3,4} 3 4 {1,4}

9 Ejemplo: vértices ¿Cuáles vértices son adyacentes a 1? e3 e1 e2 e4 1 2

10 Ejemplo: vértices ¿Cuáles vértices son adyacentes a 1? 1 2 3 4
1 es adyacente a 2 y 3 2 es adyacente a 1 y 3 3 es adyacente a 1 y 2 4 no es adyacente a vértice alguno 1 2 3 4 e3 e1 e2 e4

11 Ejemplo: vértices ¿Cuáles aristas son incidentes a 1? 1 2 3 4
e1, e2, e4 son incidentes a 2 2 es incidente con e1, e2, e4 3 es incidente con e2, e3 4 no es incidente con ninguna arista 1 2 3 4 e3 e1 e2 e4

12 Definiciones Dos aristas asociadas al mismo par de vértices son aristas paralelas Una arista incidente en un sólo vértice es un ciclo Un vértice que no es incidente en ninguna arista es un vértice aislado

13 Matriz de adyacencia Forma de representar grafos y relaciones 2 1 3 4

14 Ejemplo ¿Cuál es la matriz de adyacencia del grafo de la figura? 1 2 3
4

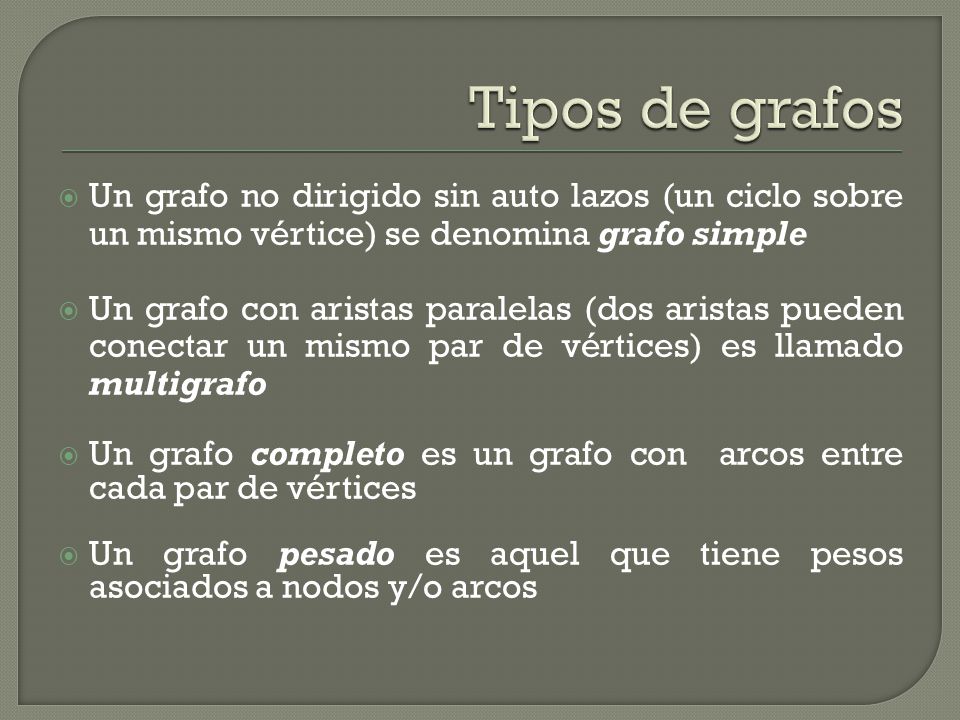

15 Tipos de grafos Un grafo no dirigido sin auto lazos (un ciclo sobre un mismo vértice) se denomina grafo simple Un grafo con aristas paralelas (dos aristas pueden conectar un mismo par de vértices) es llamado multigrafo Un grafo completo es un grafo con arcos entre cada par de vértices Un grafo pesado es aquel que tiene pesos asociados a nodos y/o arcos

16 Grafos completos Se llama grafo completo en n vértices a un grafo con n vértices v1, v2, …, vn donde para todo a y b que pertenecen a V existe una arista {a, b}. Este grafo se denota Kn, y el número de aristas de Kn es n(n-1)/2 Cada par de vértices distintos comparte un arista

17 Grados El grado de un vértice v de un grafo es el número g(v) de aristas incidentes con él. Si g(v) = 0 se dice que v es un vértice aislado En grafos dirigidos existen grado de entrada y grado de salida La sucesión de grados de un grafo se obtiene ordenando en forma creciente los grados de todos los vértices

18 Ejemplo: grado de un vértice
¿Cuál es grado del vértice 2? g(2)= =7 1 2 3 e1 e3 e2 e4 e5 e6

19 Ejemplo: grado de un vértice
¿Cuáles son los grado de entrada y salida de los vértices del grafo mostrado en la figura? g-(1) = 0 g-(2) = 3 g-(3) = 4 g+(1) = 2 g+(2) = 3 g+(3) = 2 1 2 3

20 Teorema de Euler En todo grafo G=(V, E) se cumple
Las aristas se pueden contar considerando cuantas son incidentes en cada vértice y sumando todos los números obtenidos. Pero así cada arista resulta contada dos veces, una para cada uno de sus extremos

21 Ejemplos Si un grafo tiene una sucesión de grados 0, 0, 1, 2, 3, 4, ¿Cuántas aristas tiene? ( )/2=5 ¿Existe algún grafo cuya sucesión de grados sea 1, 1, 2, 3, 4? No, dado que =11 es impar

22 Subgrafos Si G = (V, E) y H = (W, F) son grafos tales que W  V y F  E, entonces se dice que H es un subgrafo de G y que G es un supergrafo de H. Cada arista de F es incidente con vértices en W

23 Ejemplo b b b a c e a c e d d d

24 Caminos y ciclos Un camino de longitud n+1 es un grafo G = (V, E) con V = {v0, v1, v2, , vn} y E = {v0v1, v1v2, , vn−1vn}. Un camino se representa dando la sucesión v0v vn de sus vértices, entendiendo que las aristas son v0v1, v1v2,. . . , vn−1vn. A v0 y vn se les llama extremos del camino. Camino: Secuencia ordenada de vértices y arcos. Recorrido: Camino sin aristas repetidas Camino cerrado: Cuyo inicio es igual que el final Camino elemental: Sin vértices repetidos. Camino simple: Camino elemental sin aristas repetidas.

25 Caminos y ciclos Un ciclo de longitud n es un grafo G = (V,E) de orden n≥3, con vértices v0, v1, , vn−1 y aristas v0v1, v1v2,. . . , vn−2vn−1 y vn−1v0. Ciclo: Camino elemental cerrado (i.e., sin vértices repetidos). Circuito: recorrido cerrado (i.e., sin aristas repetidas).

26 Ejemplo Camino de a-b Camino de b a f Camino de f a a Camino de c a c
{a, b},{b, d}, {d, c}, {c, e}, {e, d}, {d, b} Camino de b a f b – c – d – e – c – f Camino de f a a {f, c}, {c, e}, {e, d}, {d, a} Camino de c a c c – e – d – c a b c d e f

27 Distancia y diámetro La distancia d(u, v) entre dos vértices u y v de un grafo es la longitud del camino más corto de u a v. Si no existe ningún camino de u a v entonces d(u, v) = ∞. El diámetro de G es la máxima distancia entre dos vértices distintos de G y se denota diam(G).

28 Grafo conexo Un grafo G = (V, E) es conexo si para cualquier par de vértices u, y v existe un camino en G que los une, es decir un camino con extremos u y v. Equivalentemente, G es conexo si diam(G) < ∞

29 Ejemplo Sea G=(V, E) un grafo no dirigido en V={a, b, c, d, e, f, g}
El grafo no es conexo Los dos sub-grafos son conexos a e g b c f d

30 Problemas de Caminos y Circuitos
Encontrar si existe un camino entre un par de vértices Encontrar el camino más corto entre un par de vértices Encontrar camino que pase por cada arista una sola vez (Euler) Encontrar circuito que pase por cada vértice una sola vez (Hamilton)

31 Camino simple de Euler Un camino simple de Euler es un camino que pasa por todas las aristas exactamente una sola vez. Los puentes de Königsberg

32 Camino simple de Euler Teorema:
(a) Si un grafo conexo tiene más de dos nodos con grado impar, no existe un camino simple de Euler. (b) Si existen exactamente dos vértices de grado impar, el grafo se puede recorrer, pero el camino ha de empezar en uno de los dos vértices de grado impar y terminar en el otro. (c) Si no existen vértices de grado impar, el grafo se puede recorrer. El camino siempre será cerrado.

33 Ciclo de Hamilton Sean G=(V, E) un grafo, se dice que G tiene un ciclo de Hamilton si existe un ciclo en G que incluye todos y cada uno de los vértices en V.

34 Ejemplo En el grafo de la figura, las aristas {a, b}, {b, c}, {c, f}, {f, e}, {e, d}, {d, g}, {g, h} y {h, i} producen una camino de Hamilton a b c d e f g h i

35 ¿Existe solución? Dado un grafo cualquiera, ¿es posible determinar si posee un camino Hamiltoniano? Es una pregunta muy parecida a la de Euler, así que se esperaría una respuesta del mismo tipo…

36 Grafos bipartitos Un grafo G=(V, E) se dice que es bipartito si el conjunto de vértices V puede particionarse en dos subconjuntos V1 y V2 tales que todas las aristas tengan un extremo en V1 y el otro en V2 Grafos bi-cromáticos: los vértices pueden ser coloreados usando dos colores de tal forma que dos vértices adyacentes no tienen el mismo color

37 Ejemplo: grafo bipartito
El grafo de la figura es bipartito

38 Clique Grafo completo: cada par de nodos distintos son adyacentes
Conjunto completo: subconjunto W de G que induce un subgrafo completo de G Clique: subconjunto de nodos que es conjunto completo y máximo (no hay un conjunto completo que lo contenga)

39 Cliques

40 Cliques

41 Cliques

42 Isomorfismo Dos grafos G={V, E} y G’={V’, E’} son isomorfos si existe una biyección f: V  V’ que preserva la relación de adyacencia, es decir tal que {u, v}  E si y solo si {f(u), f(v)}  E’ Dos grafos isomorfos deben tener el mismo número de vértices. Todas las propiedades que se deriven de la relación de adyacencia deben ser idénticas: mismo número de aristas y sucesiones de grado

43 Ejemplo: isomorfismo Los dos grafos representados en la figura son isomorfos: B A B A C D C D

44 Ejemplo a b w x c d y z Grafos isomorfos

45 Ejemplo u b c v w d a e f x y z Grafos no isomorfos

46 Tipos de isomorfismos Isomorfismo de grafos Isomorfismo de subgrafos
correspondencia 1:1 entre dos grafos G1 - G2 Isomorfismo de subgrafos correspondencia entre un grafo G1 y los subgrafos de G2 Doble isomorfismo de subgrafos correspondencia entre los subgrafos de G1 y los subgrafos de G2
