Mediator (Mediador) Trabajo realizado por: Guillermo Palacios Pelayo

Presentación del tema: "Mediator (Mediador) Trabajo realizado por: Guillermo Palacios Pelayo"— Transcripción de la presentación:

1 Mediator (Mediador) Trabajo realizado por: Guillermo Palacios Pelayo
Francisco Mª Saldaña Fresnillo Juan Sánchez Amador

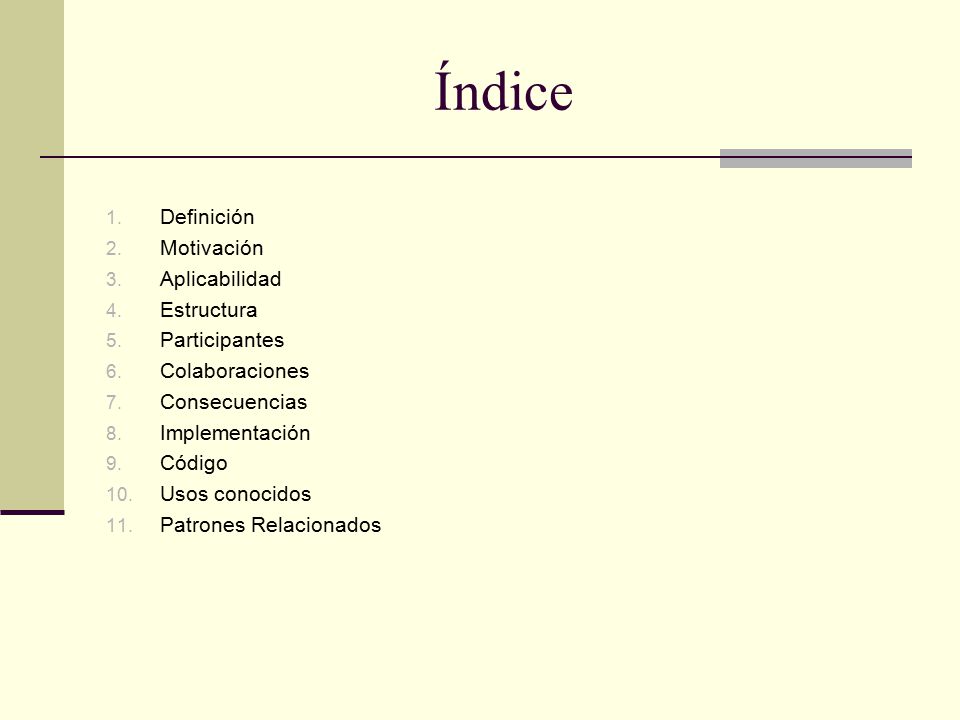

2 Índice Definición Motivación Aplicabilidad Estructura Participantes
Colaboraciones Consecuencias Implementación Código Usos conocidos Patrones Relacionados

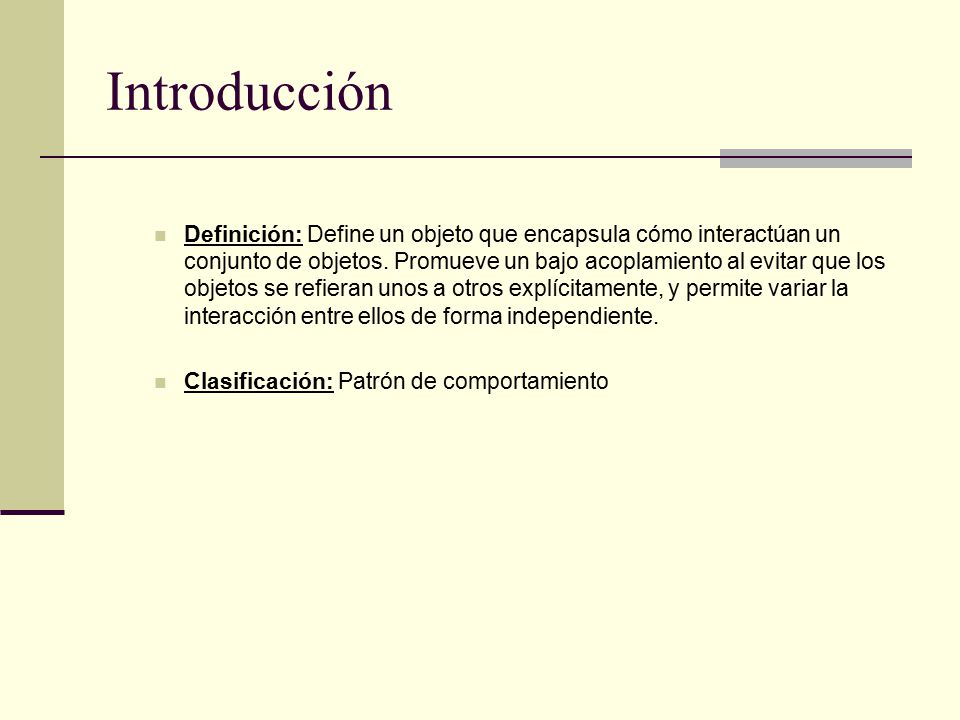

3 Introducción Definición: Define un objeto que encapsula cómo interactúan un conjunto de objetos. Promueve un bajo acoplamiento al evitar que los objetos se refieran unos a otros explícitamente, y permite variar la interacción entre ellos de forma independiente. Clasificación: Patrón de comportamiento

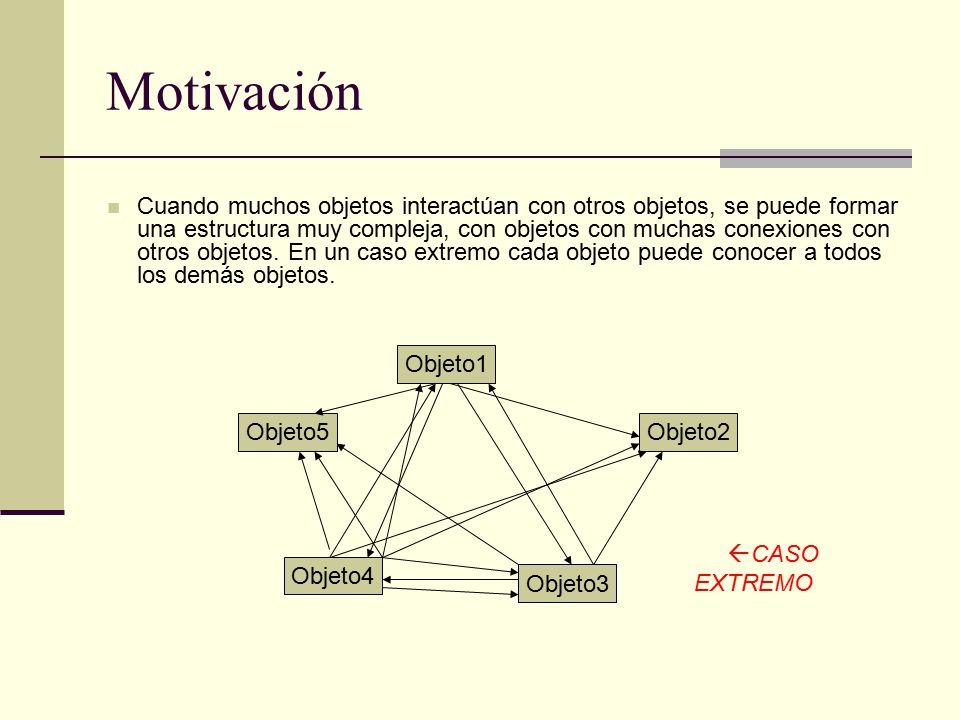

4 Motivación Cuando muchos objetos interactúan con otros objetos, se puede formar una estructura muy compleja, con objetos con muchas conexiones con otros objetos. En un caso extremo cada objeto puede conocer a todos los demás objetos. Objeto1 Objeto5 Objeto2 CASO EXTREMO Objeto4 Objeto3

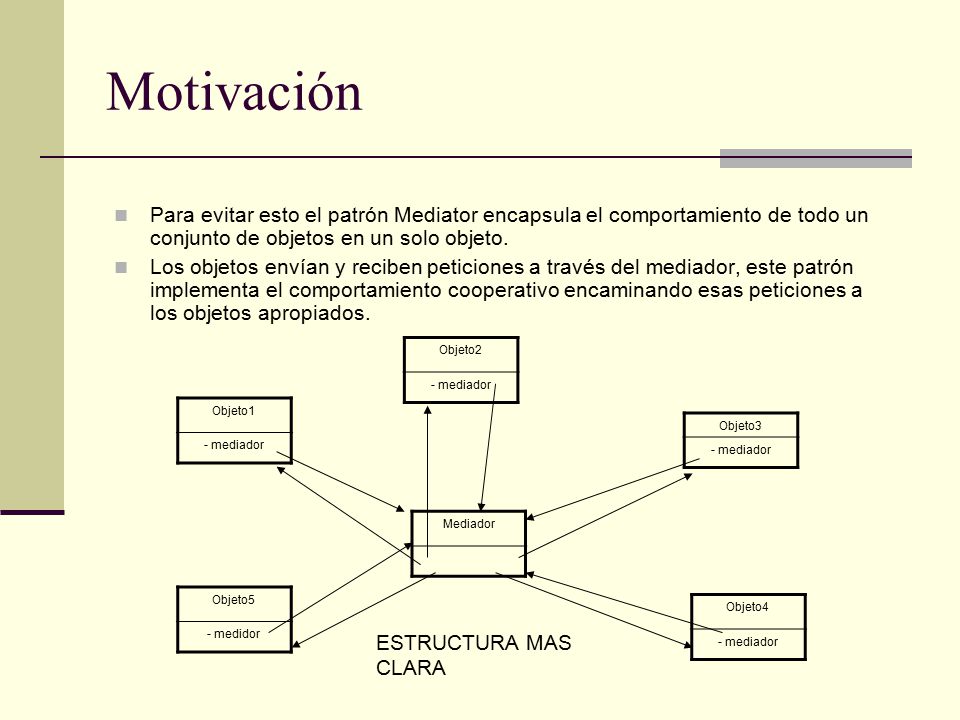

5 Motivación Para evitar esto el patrón Mediator encapsula el comportamiento de todo un conjunto de objetos en un solo objeto. Los objetos envían y reciben peticiones a través del mediador, este patrón implementa el comportamiento cooperativo encaminando esas peticiones a los objetos apropiados. Objeto2 - mediador Objeto1 - mediador Objeto3 - mediador Mediador Objeto5 - medidor Objeto4 - mediador ESTRUCTURA MAS CLARA

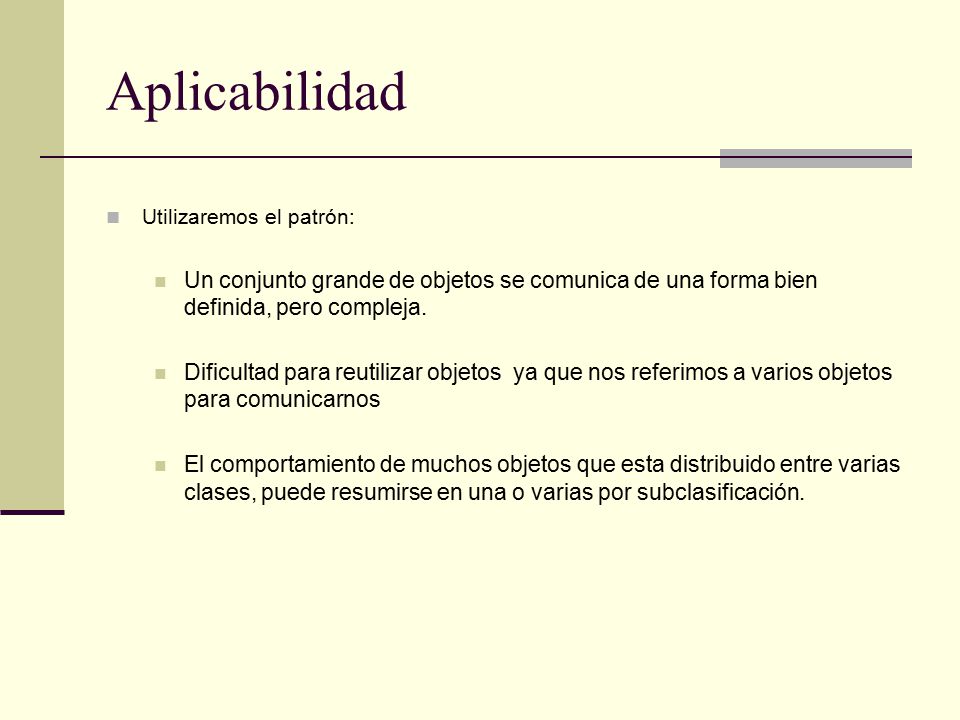

6 Aplicabilidad Utilizaremos el patrón: Un conjunto grande de objetos se comunica de una forma bien definida, pero compleja. Dificultad para reutilizar objetos ya que nos referimos a varios objetos para comunicarnos El comportamiento de muchos objetos que esta distribuido entre varias clases, puede resumirse en una o varias por subclasificación.

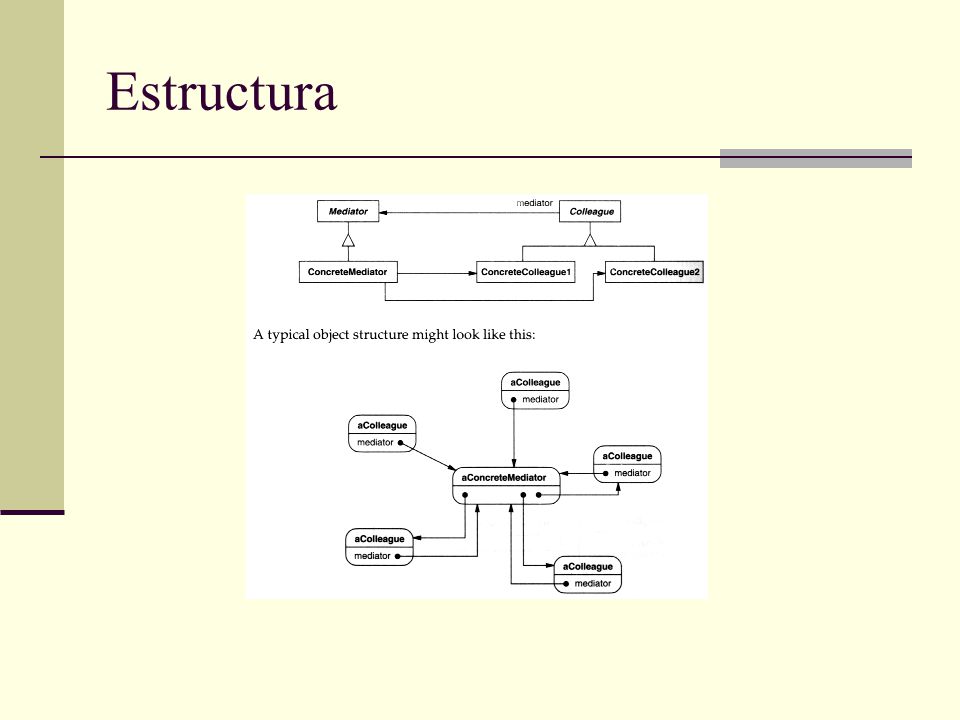

7 Estructura

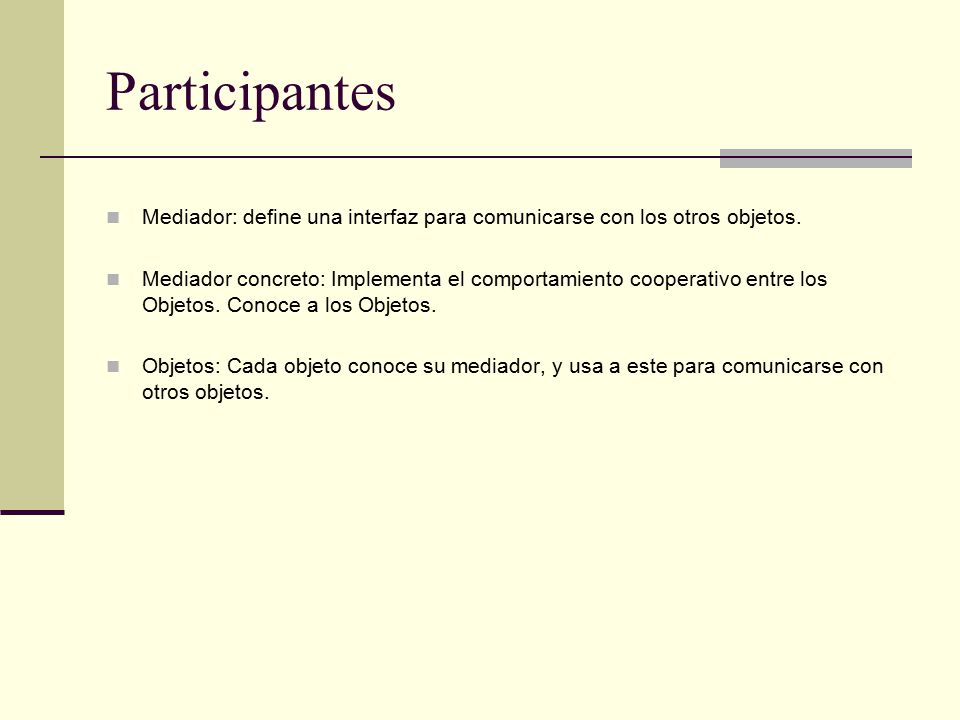

8 Participantes Mediador: define una interfaz para comunicarse con los otros objetos. Mediador concreto: Implementa el comportamiento cooperativo entre los Objetos. Conoce a los Objetos. Objetos: Cada objeto conoce su mediador, y usa a este para comunicarse con otros objetos.

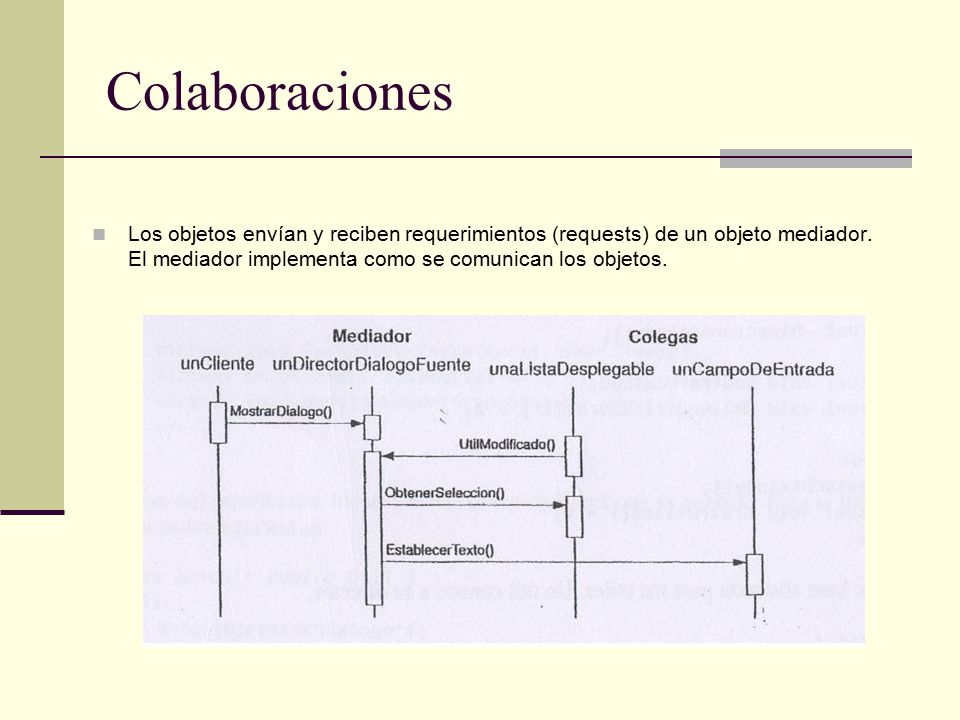

9 Colaboraciones Los objetos envían y reciben requerimientos (requests) de un objeto mediador. El mediador implementa como se comunican los objetos.

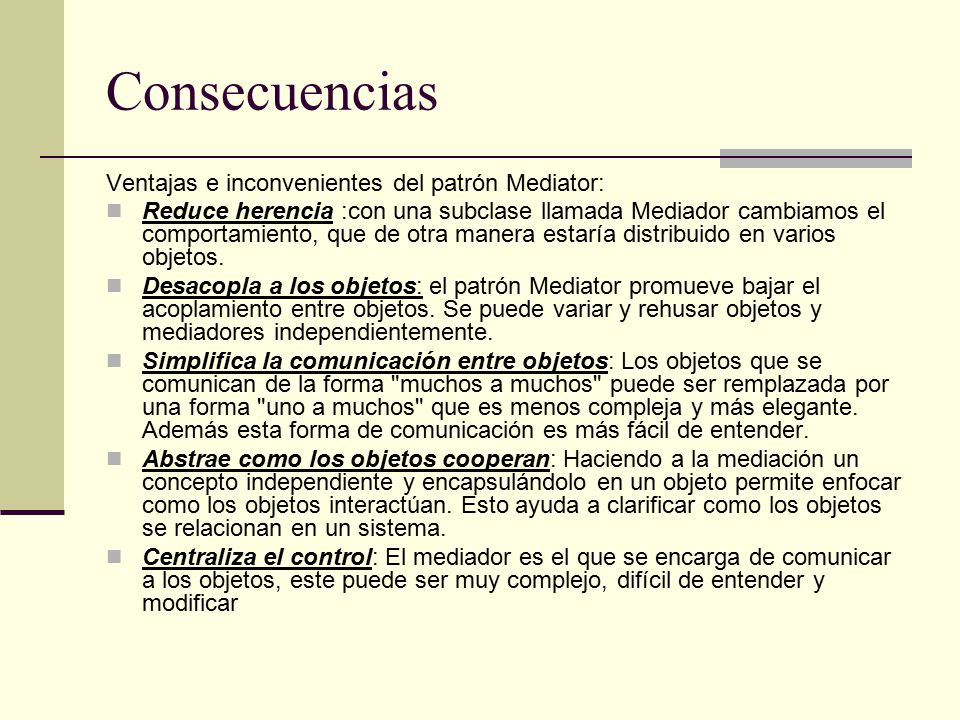

10 Consecuencias Ventajas e inconvenientes del patrón Mediator:
Reduce herencia :con una subclase llamada Mediador cambiamos el comportamiento, que de otra manera estaría distribuido en varios objetos. Desacopla a los objetos: el patrón Mediator promueve bajar el acoplamiento entre objetos. Se puede variar y rehusar objetos y mediadores independientemente. Simplifica la comunicación entre objetos: Los objetos que se comunican de la forma "muchos a muchos" puede ser remplazada por una forma "uno a muchos" que es menos compleja y más elegante. Además esta forma de comunicación es más fácil de entender. Abstrae como los objetos cooperan: Haciendo a la mediación un concepto independiente y encapsulándolo en un objeto permite enfocar como los objetos interactúan. Esto ayuda a clarificar como los objetos se relacionan en un sistema. Centraliza el control: El mediador es el que se encarga de comunicar a los objetos, este puede ser muy complejo, difícil de entender y modificar

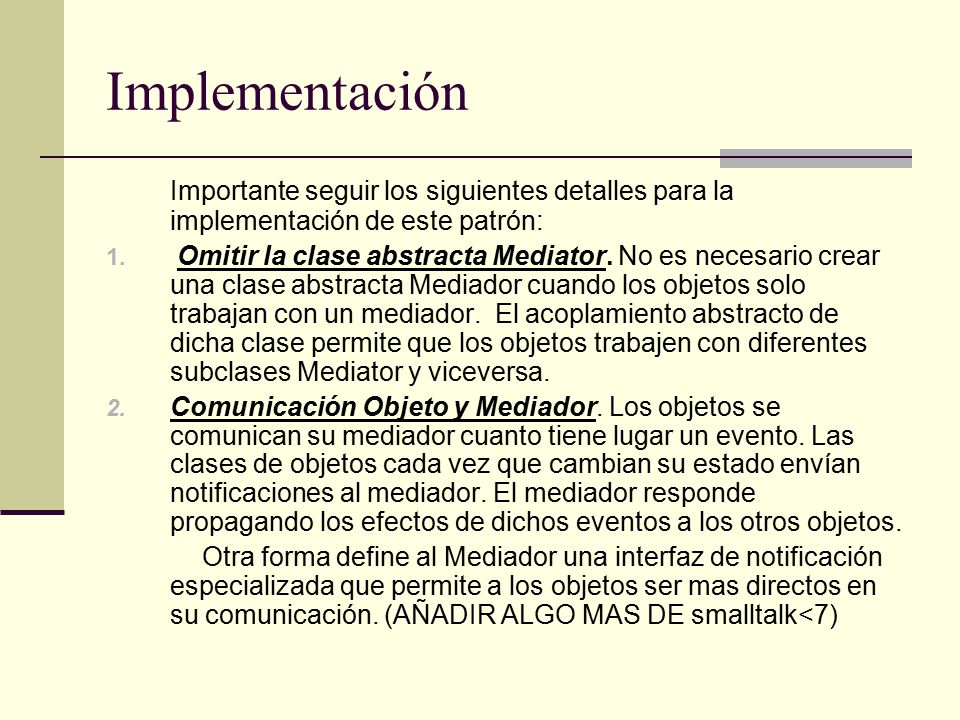

11 Implementación Importante seguir los siguientes detalles para la implementación de este patrón: Omitir la clase abstracta Mediator. No es necesario crear una clase abstracta Mediador cuando los objetos solo trabajan con un mediador. El acoplamiento abstracto de dicha clase permite que los objetos trabajen con diferentes subclases Mediator y viceversa. Comunicación Objeto y Mediador. Los objetos se comunican su mediador cuanto tiene lugar un evento. Las clases de objetos cada vez que cambian su estado envían notificaciones al mediador. El mediador responde propagando los efectos de dichos eventos a los otros objetos. Otra forma define al Mediador una interfaz de notificación especializada que permite a los objetos ser mas directos en su comunicación. (AÑADIR ALGO MAS DE smalltalk<7)

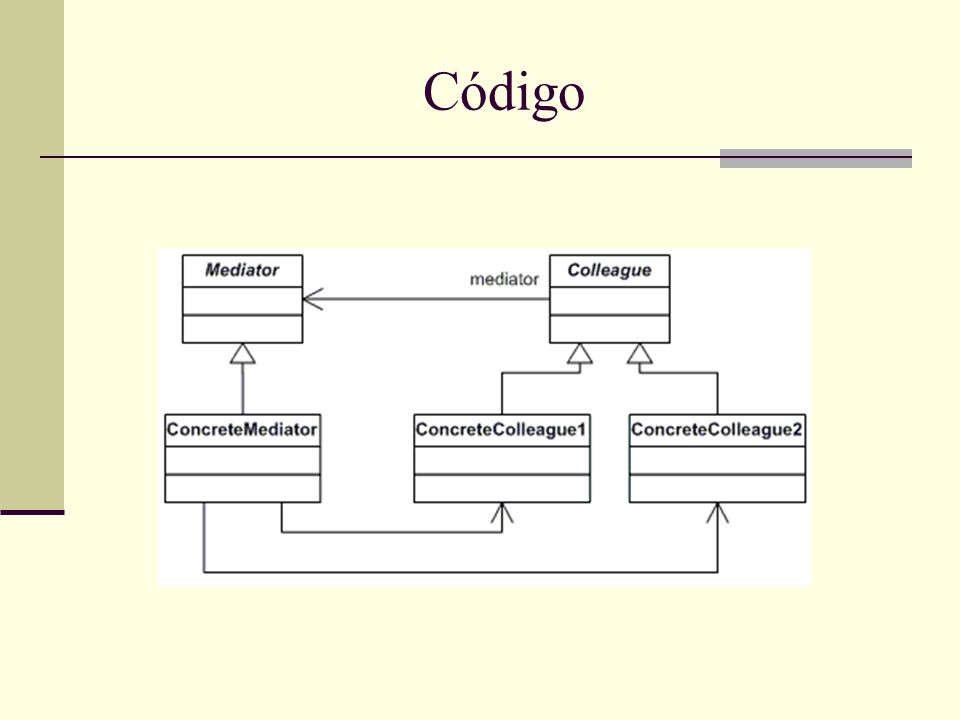

12 Código

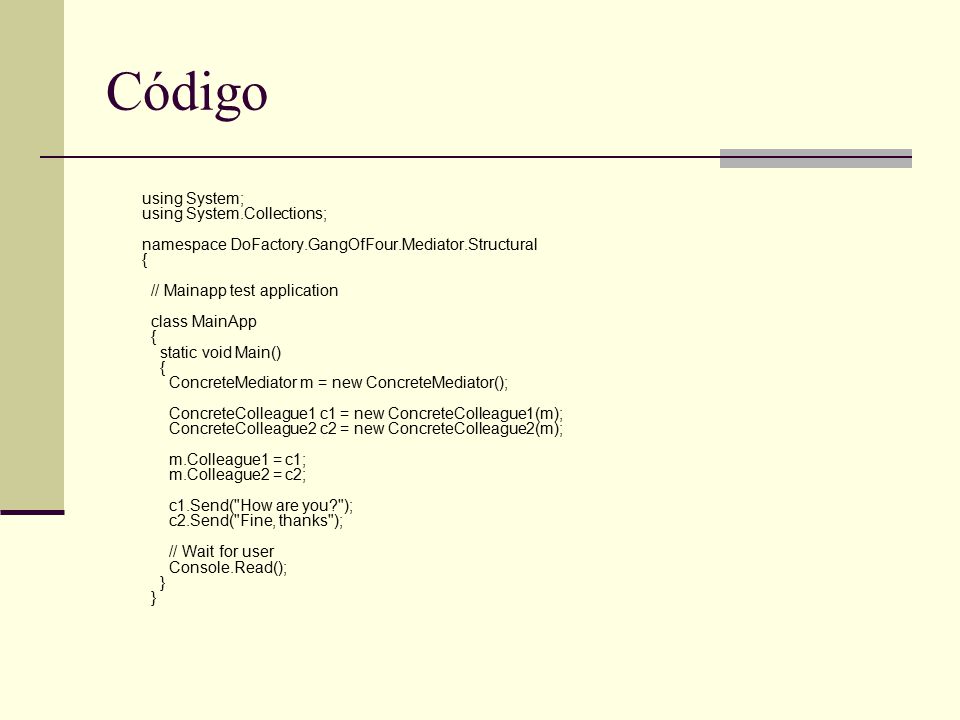

13 Código using System; using System.Collections; namespace DoFactory.GangOfFour.Mediator.Structural {   // Mainapp test application   class MainApp   {     static void Main()     {       ConcreteMediator m = new ConcreteMediator();       ConcreteColleague1 c1 = new ConcreteColleague1(m);       ConcreteColleague2 c2 = new ConcreteColleague2(m);       m.Colleague1 = c1;       m.Colleague2 = c2;       c1.Send("How are you?");       c2.Send("Fine, thanks");       // Wait for user       Console.Read();     }   }

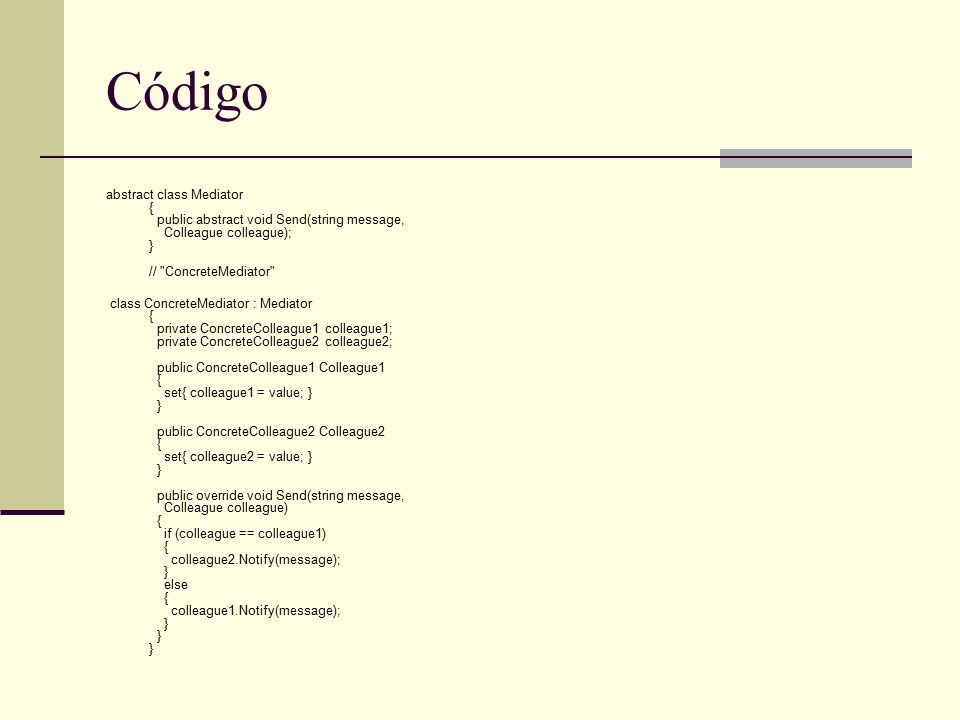

14 Código abstract class Mediator   {     public abstract void Send(string message,       Colleague colleague);   }   // "ConcreteMediator"  class ConcreteMediator : Mediator   {     private ConcreteColleague1 colleague1;     private ConcreteColleague2 colleague2;     public ConcreteColleague1 Colleague1     {       set{ colleague1 = value; }     }     public ConcreteColleague2 Colleague2     {       set{ colleague2 = value; }     }     public override void Send(string message,       Colleague colleague)     {       if (colleague == colleague1)       {         colleague2.Notify(message);       }       else       {         colleague1.Notify(message);       }     }   }

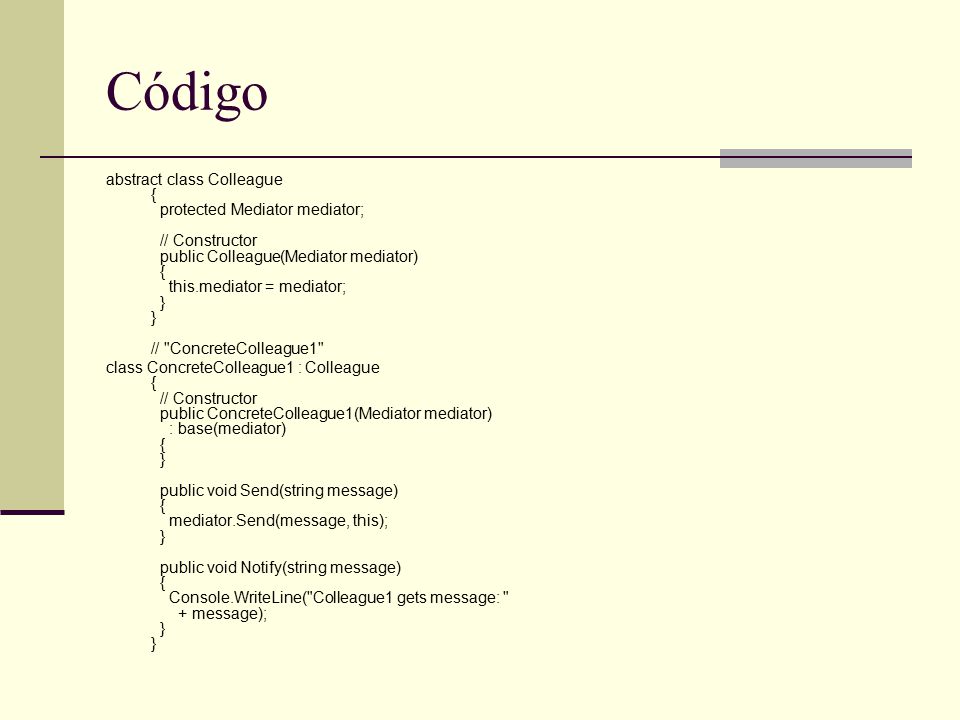

15 Código abstract class Colleague   {     protected Mediator mediator;     // Constructor     public Colleague(Mediator mediator)     {       this.mediator = mediator;     }   }   // "ConcreteColleague1" class ConcreteColleague1 : Colleague   {     // Constructor     public ConcreteColleague1(Mediator mediator)       : base(mediator)     {     }     public void Send(string message)     {       mediator.Send(message, this);     }     public void Notify(string message)     {       Console.WriteLine("Colleague1 gets message: "         + message);     }   }

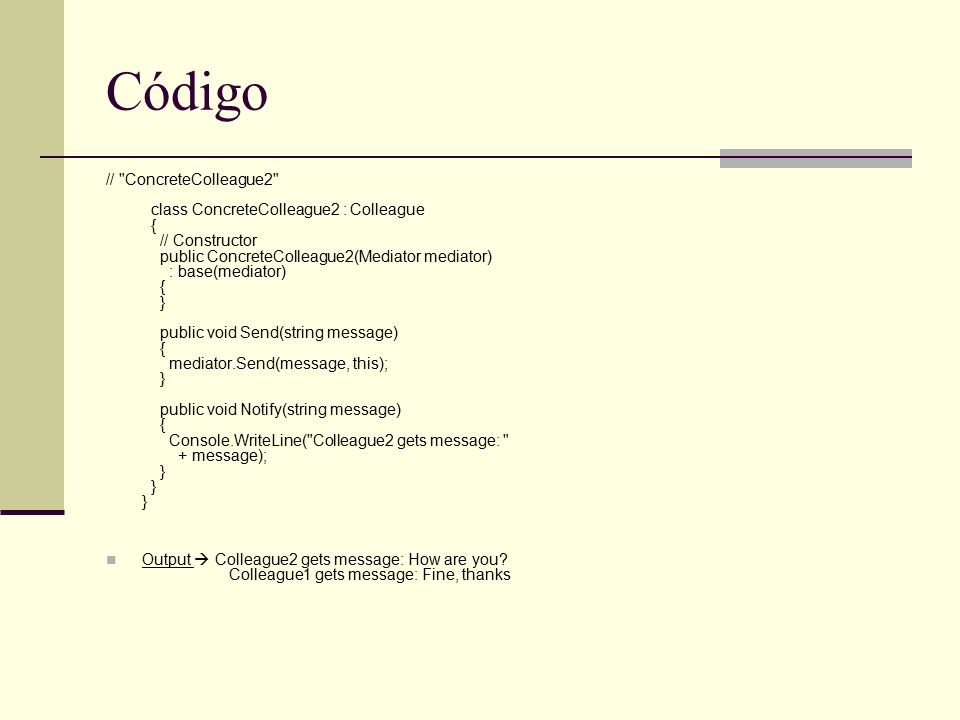

16 Código // "ConcreteColleague2"   class ConcreteColleague2 : Colleague   {     // Constructor     public ConcreteColleague2(Mediator mediator)       : base(mediator)     {     }     public void Send(string message)     {       mediator.Send(message, this);     }     public void Notify(string message)     {       Console.WriteLine("Colleague2 gets message: "         + message);     }   } } Output  Colleague2 gets message: How are you? Colleague1 gets message: Fine, thanks

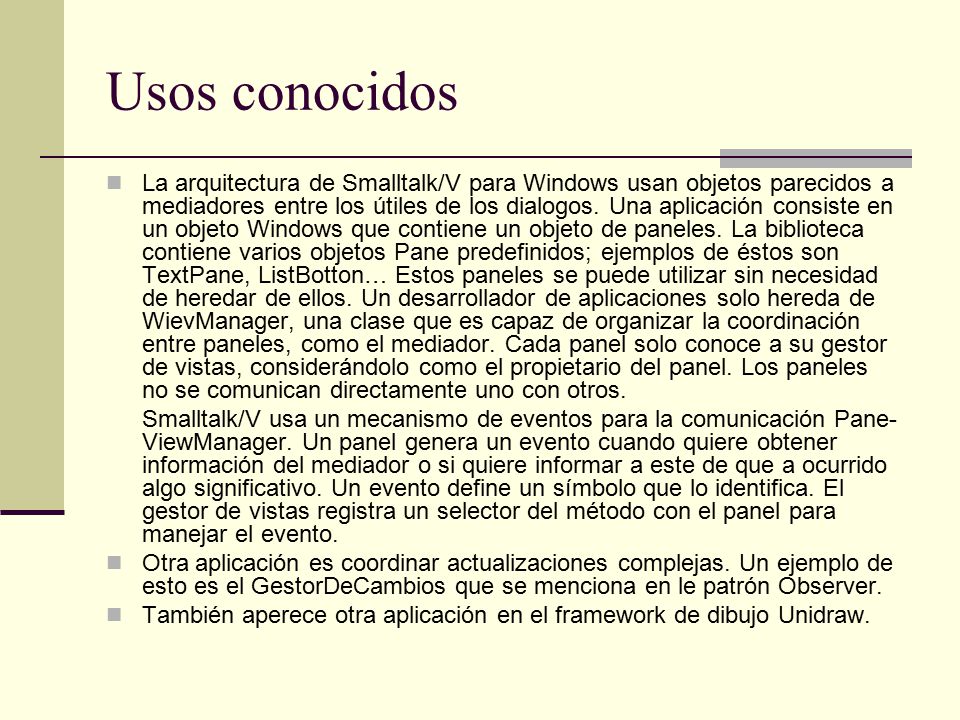

17 Usos conocidos La arquitectura de Smalltalk/V para Windows usan objetos parecidos a mediadores entre los útiles de los dialogos. Una aplicación consiste en un objeto Windows que contiene un objeto de paneles. La biblioteca contiene varios objetos Pane predefinidos; ejemplos de éstos son TextPane, ListBotton… Estos paneles se puede utilizar sin necesidad de heredar de ellos. Un desarrollador de aplicaciones solo hereda de WievManager, una clase que es capaz de organizar la coordinación entre paneles, como el mediador. Cada panel solo conoce a su gestor de vistas, considerándolo como el propietario del panel. Los paneles no se comunican directamente uno con otros. Smalltalk/V usa un mecanismo de eventos para la comunicación Pane-ViewManager. Un panel genera un evento cuando quiere obtener información del mediador o si quiere informar a este de que a ocurrido algo significativo. Un evento define un símbolo que lo identifica. El gestor de vistas registra un selector del método con el panel para manejar el evento. Otra aplicación es coordinar actualizaciones complejas. Un ejemplo de esto es el GestorDeCambios que se menciona en le patrón Observer. También aperece otra aplicación en el framework de dibujo Unidraw.

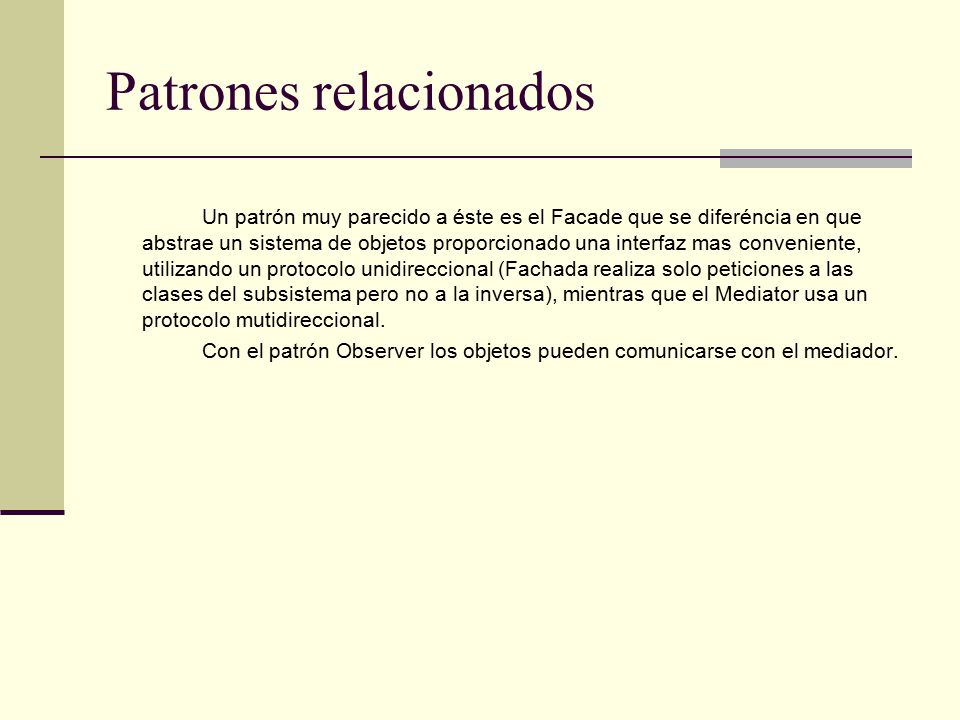

18 Patrones relacionados
Un patrón muy parecido a éste es el Facade que se diferéncia en que abstrae un sistema de objetos proporcionado una interfaz mas conveniente, utilizando un protocolo unidireccional (Fachada realiza solo peticiones a las clases del subsistema pero no a la inversa), mientras que el Mediator usa un protocolo mutidireccional. Con el patrón Observer los objetos pueden comunicarse con el mediador.

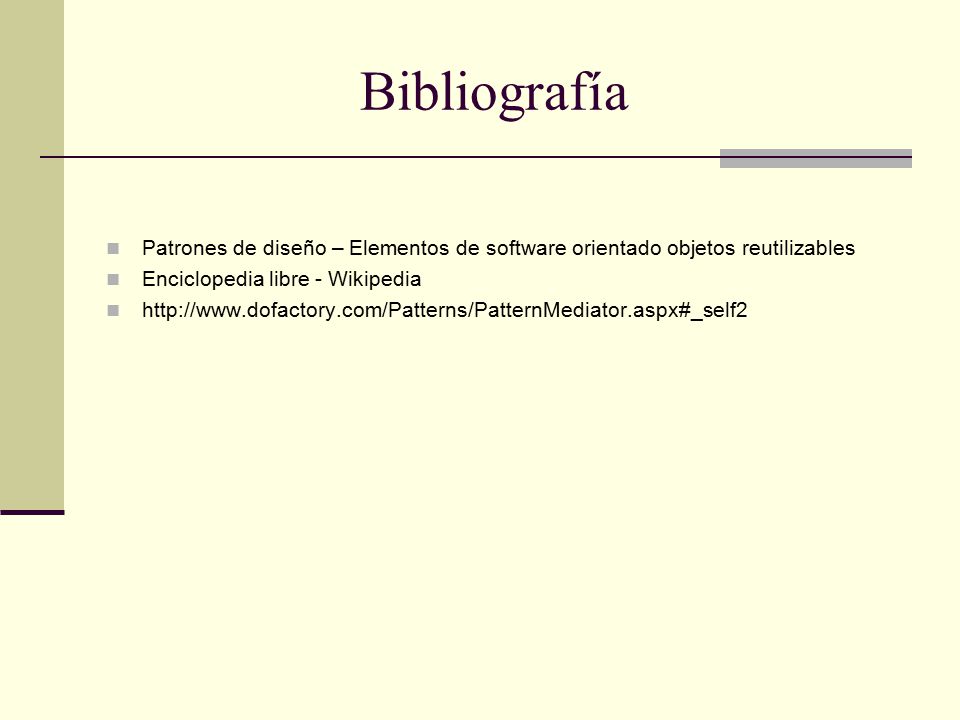

19 Bibliografía Patrones de diseño – Elementos de software orientado objetos reutilizables Enciclopedia libre - Wikipedia
