1 ENTRENADOR DE ENERGÍA SOLAR FOTOVOLTAICA
DL SOLAR- C PROYECTO INICIACIÓN A LA INVESTIGACIÓN ESTUDIANTIL EQUIPO DOCENTE

2 Aclaración: La presentación está basada en la información brindada por el fabricante en la descripción y/o el manual de uso entregados con el equipo. Los términos utilizados responden al significado dado en los mismos.

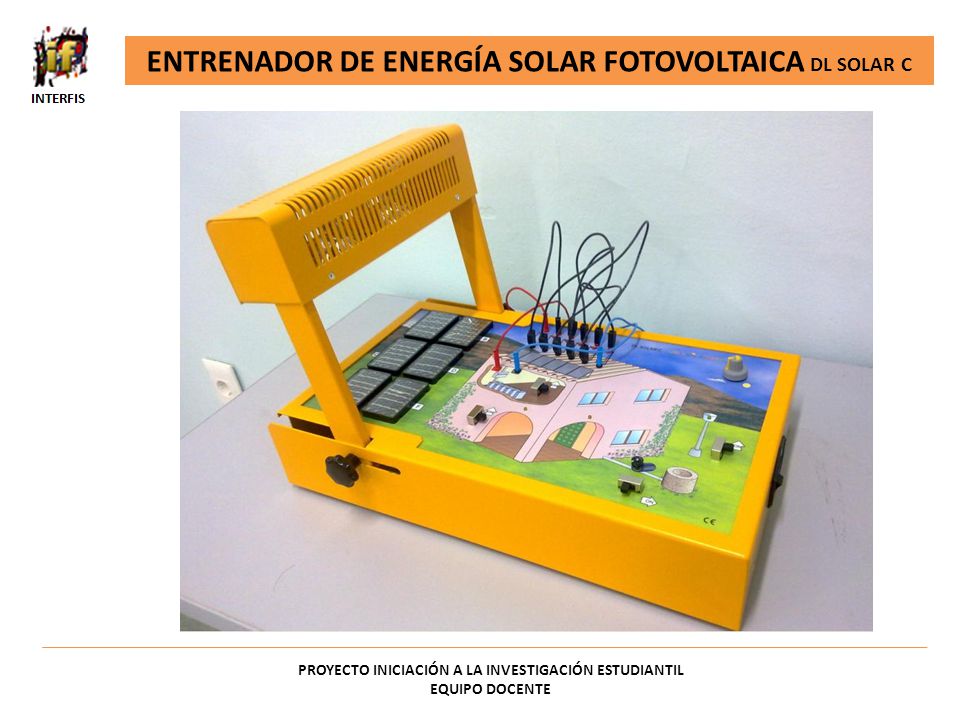

3 ENTRENADOR DE ENERGÍA SOLAR FOTOVOLTAICA DL SOLAR C
PROYECTO INICIACIÓN A LA INVESTIGACIÓN ESTUDIANTIL EQUIPO DOCENTE

4 ENTRENADOR DE ENERGÍA SOLAR FOTOVOLTAICA DL SOLAR C

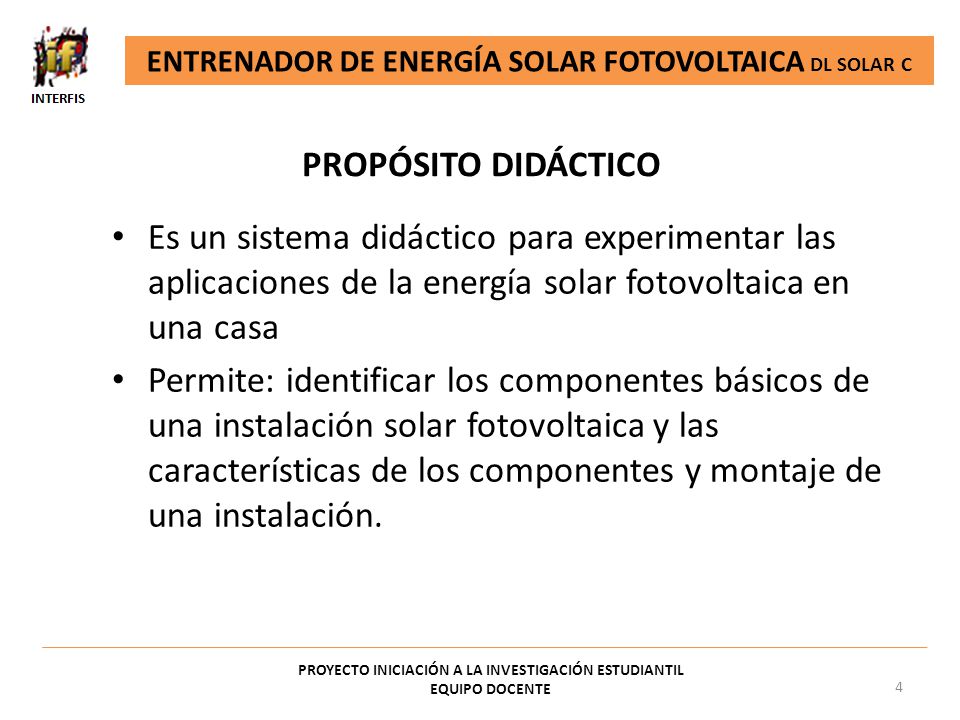

PROPÓSITO DIDÁCTICO Es un sistema didáctico para experimentar las aplicaciones de la energía solar fotovoltaica en una casa Permite: identificar los componentes básicos de una instalación solar fotovoltaica y las características de los componentes y montaje de una instalación. PROYECTO INICIACIÓN A LA INVESTIGACIÓN ESTUDIANTIL EQUIPO DOCENTE

5 SISTEMA DE ILUMINACIÓN MÓDULOS FOTOVOLTAICOS SISTEMA DE ACUMULACIÓN

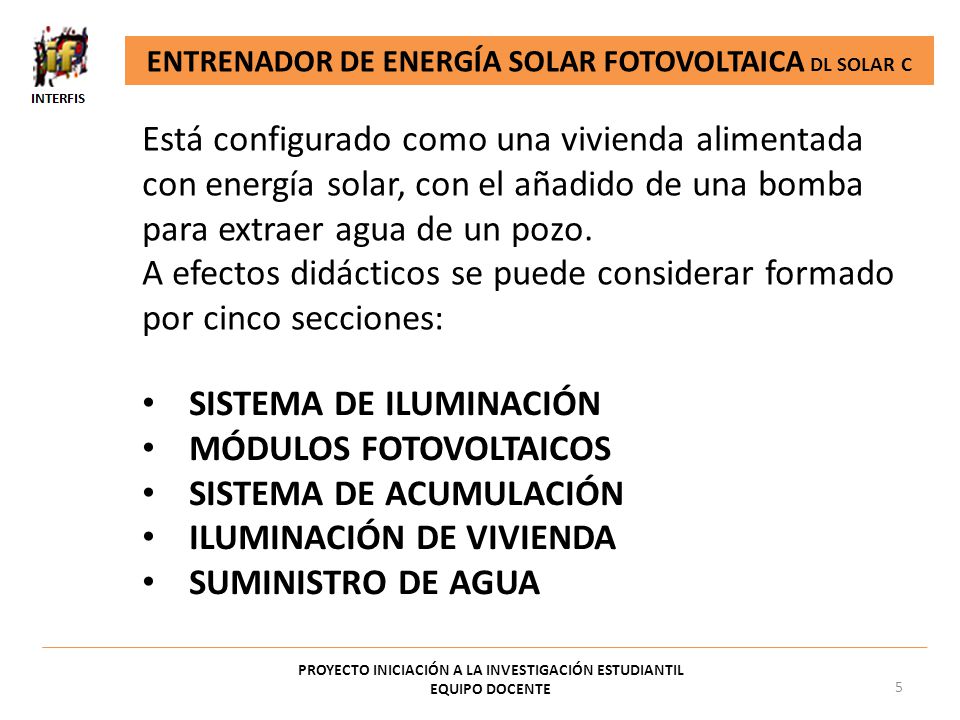

ENTRENADOR DE ENERGÍA SOLAR FOTOVOLTAICA DL SOLAR C Está configurado como una vivienda alimentada con energía solar, con el añadido de una bomba para extraer agua de un pozo. A efectos didácticos se puede considerar formado por cinco secciones: SISTEMA DE ILUMINACIÓN MÓDULOS FOTOVOLTAICOS SISTEMA DE ACUMULACIÓN ILUMINACIÓN DE VIVIENDA SUMINISTRO DE AGUA PROYECTO INICIACIÓN A LA INVESTIGACIÓN ESTUDIANTIL EQUIPO DOCENTE

6 SISTEMA DE ILUMINACIÓN

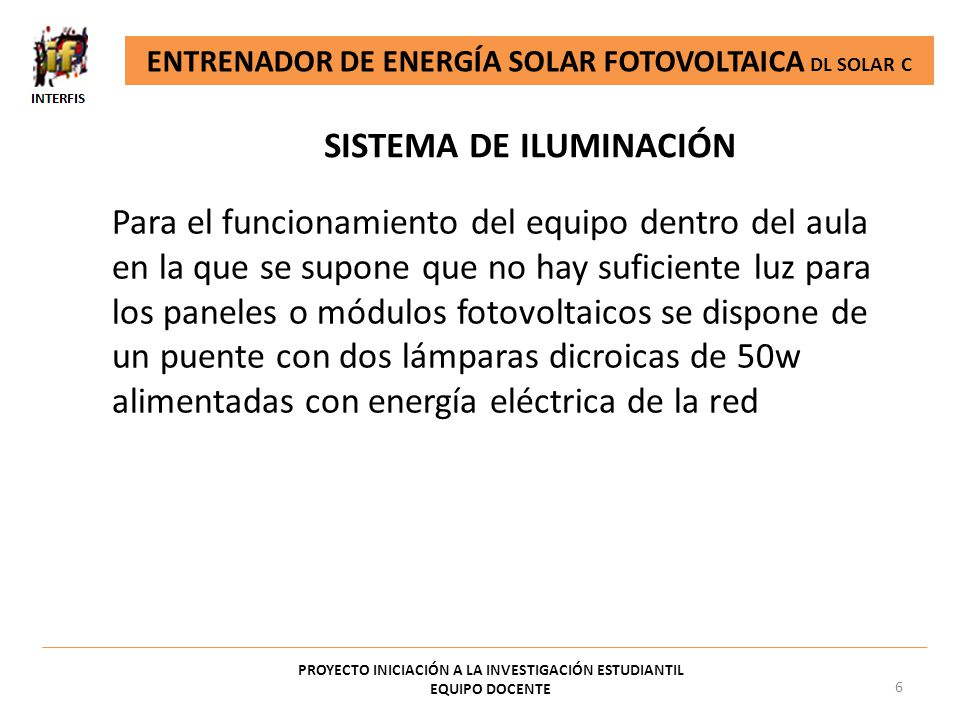

ENTRENADOR DE ENERGÍA SOLAR FOTOVOLTAICA DL SOLAR C SISTEMA DE ILUMINACIÓN Para el funcionamiento del equipo dentro del aula en la que se supone que no hay suficiente luz para los paneles o módulos fotovoltaicos se dispone de un puente con dos lámparas dicroicas de 50w alimentadas con energía eléctrica de la red PROYECTO INICIACIÓN A LA INVESTIGACIÓN ESTUDIANTIL EQUIPO DOCENTE

7 SISTEMA DE ILUMINACIÓN

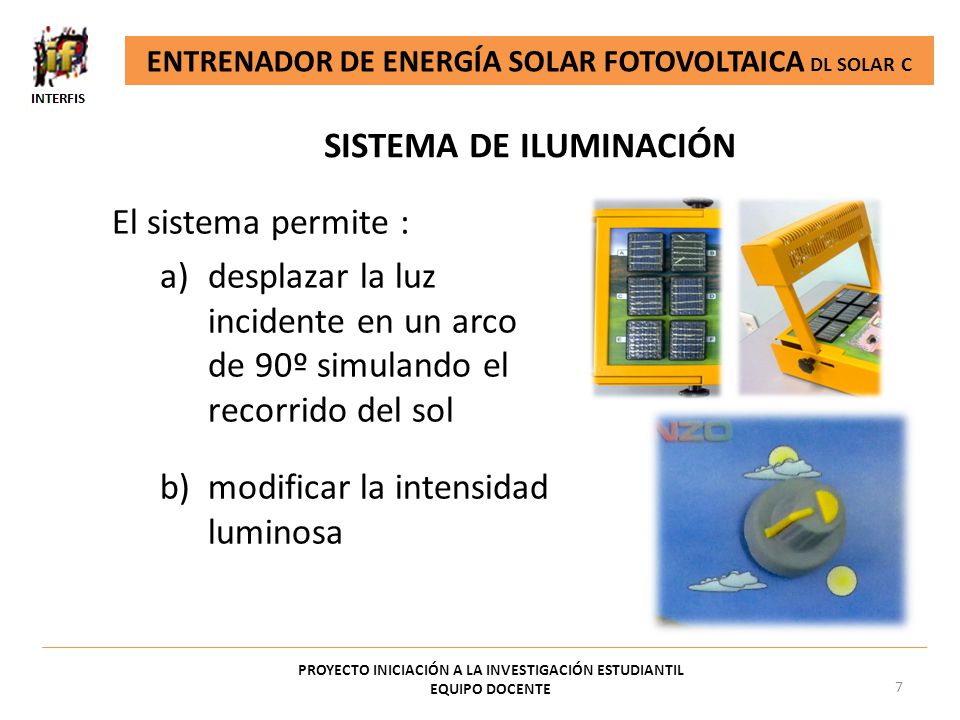

ENTRENADOR DE ENERGÍA SOLAR FOTOVOLTAICA DL SOLAR C SISTEMA DE ILUMINACIÓN El sistema permite : desplazar la luz incidente en un arco de 90º simulando el recorrido del sol modificar la intensidad luminosa PROYECTO INICIACIÓN A LA INVESTIGACIÓN ESTUDIANTIL EQUIPO DOCENTE

8 MÓDULOS FOTOVOLTAICOS

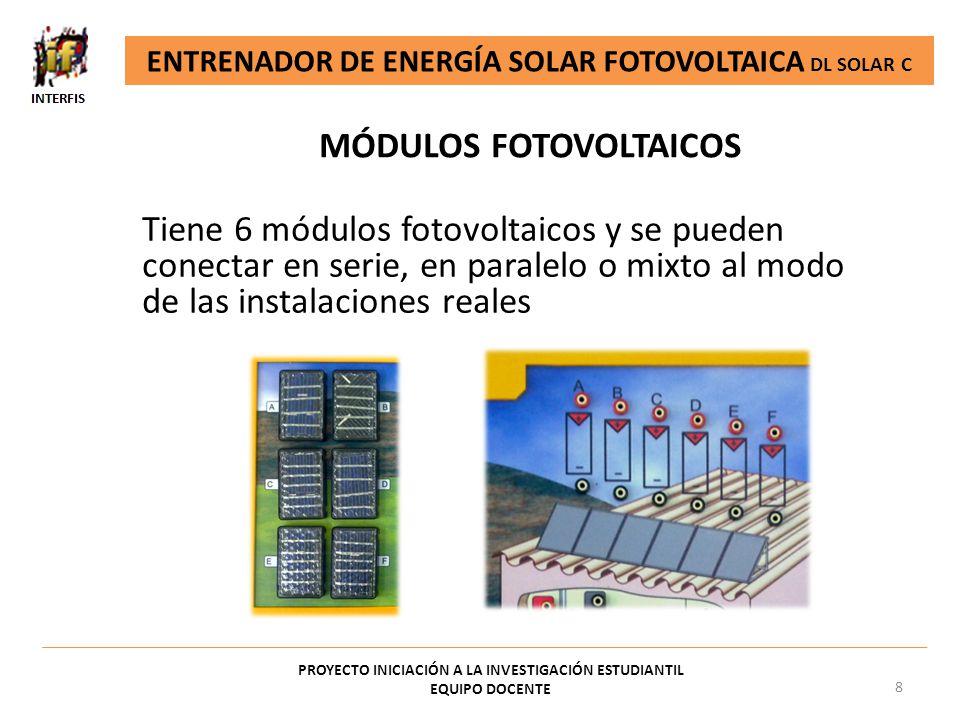

ENTRENADOR DE ENERGÍA SOLAR FOTOVOLTAICA DL SOLAR C MÓDULOS FOTOVOLTAICOS Tiene 6 módulos fotovoltaicos y se pueden conectar en serie, en paralelo o mixto al modo de las instalaciones reales PROYECTO INICIACIÓN A LA INVESTIGACIÓN ESTUDIANTIL EQUIPO DOCENTE

9 SISTEMA DE ACUMULACIÓN

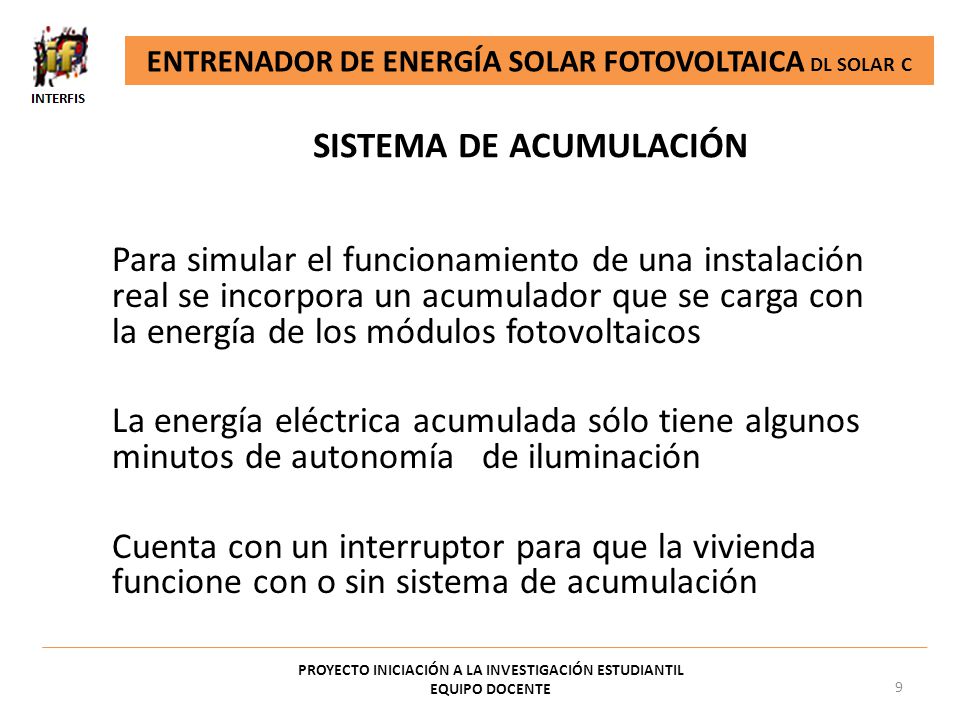

ENTRENADOR DE ENERGÍA SOLAR FOTOVOLTAICA DL SOLAR C SISTEMA DE ACUMULACIÓN Para simular el funcionamiento de una instalación real se incorpora un acumulador que se carga con la energía de los módulos fotovoltaicos La energía eléctrica acumulada sólo tiene algunos minutos de autonomía de iluminación Cuenta con un interruptor para que la vivienda funcione con o sin sistema de acumulación PROYECTO INICIACIÓN A LA INVESTIGACIÓN ESTUDIANTIL EQUIPO DOCENTE

10 ILUMINACIÓN DE LA VIVIENDA

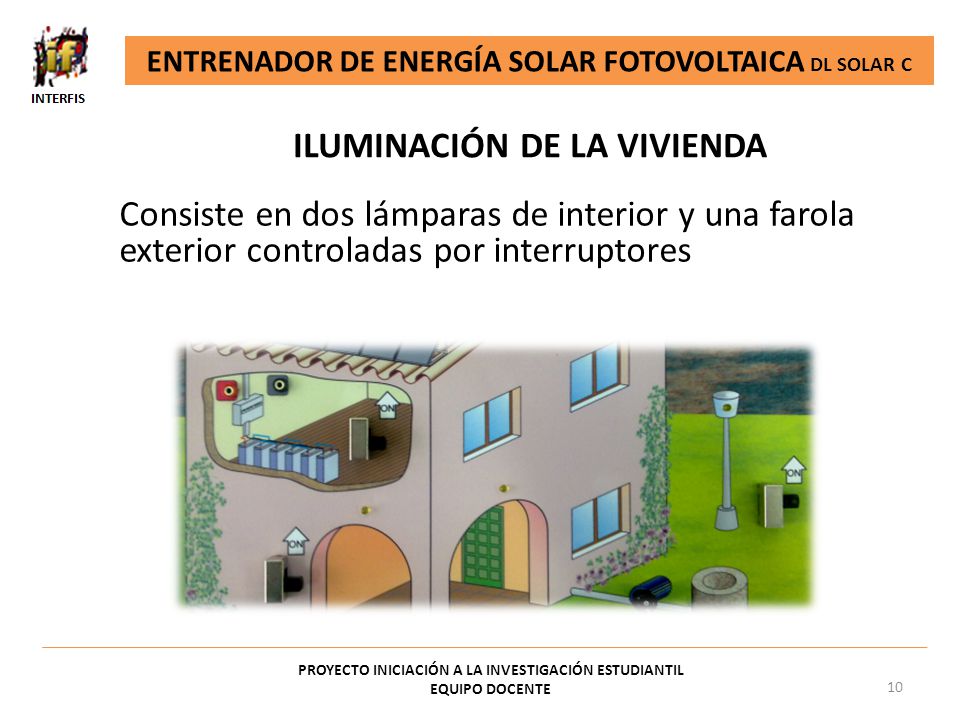

ENTRENADOR DE ENERGÍA SOLAR FOTOVOLTAICA DL SOLAR C ILUMINACIÓN DE LA VIVIENDA Consiste en dos lámparas de interior y una farola exterior controladas por interruptores PROYECTO INICIACIÓN A LA INVESTIGACIÓN ESTUDIANTIL EQUIPO DOCENTE

11 ENTRENADOR DE ENERGÍA SOLAR FOTOVOLTAICA DL SOLAR C

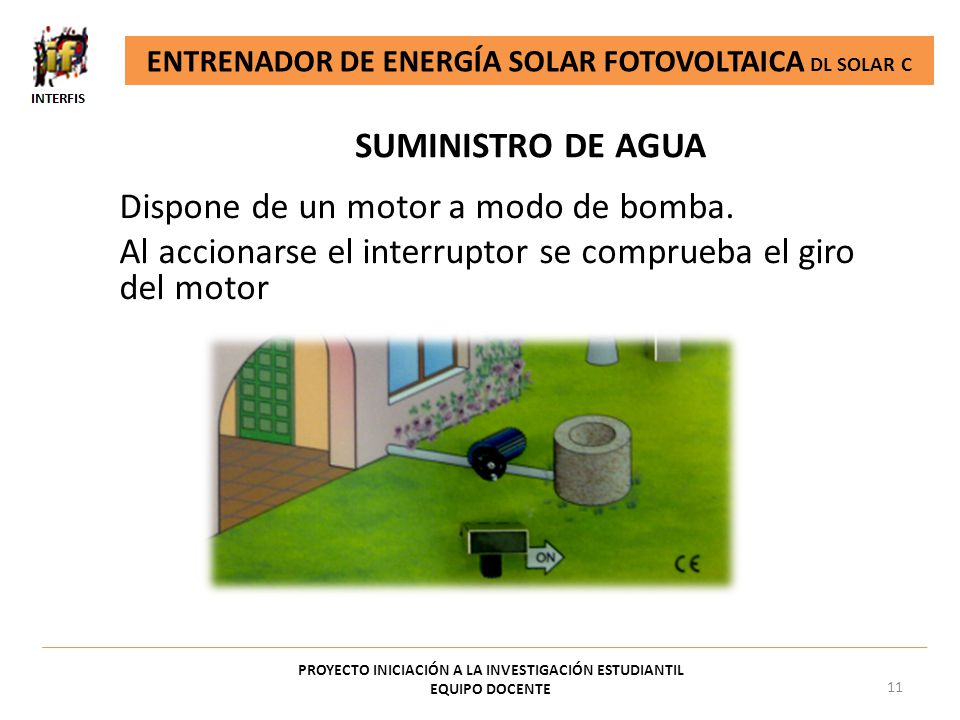

SUMINISTRO DE AGUA Dispone de un motor a modo de bomba. Al accionarse el interruptor se comprueba el giro del motor PROYECTO INICIACIÓN A LA INVESTIGACIÓN ESTUDIANTIL EQUIPO DOCENTE

12 ENTRENADOR DE ENERGÍA SOLAR FOTOVOLTAICA DL SOLAR C

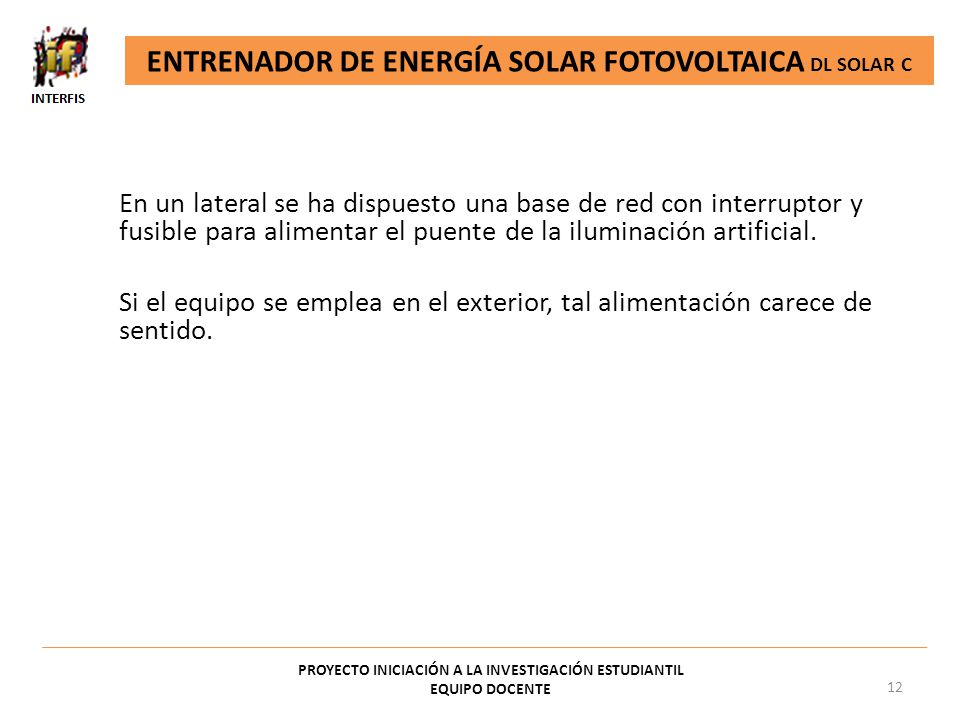

En un lateral se ha dispuesto una base de red con interruptor y fusible para alimentar el puente de la iluminación artificial. Si el equipo se emplea en el exterior, tal alimentación carece de sentido. PROYECTO INICIACIÓN A LA INVESTIGACIÓN ESTUDIANTIL EQUIPO DOCENTE

13 ENTRENADOR DE ENERGÍA SOLAR FOTOVOLTAICA
DL SOLAR- C PROYECTO INICIACIÓN A LA INVESTIGACIÓN ESTUDIANTIL EQUIPO DOCENTE
