1 ANÁLISIS Y DISEÑO DE SISTEMAS
Metodología de Wilson ANÁLISIS Y DISEÑO DE SISTEMAS Pucho Chuquicaña, José Antonio

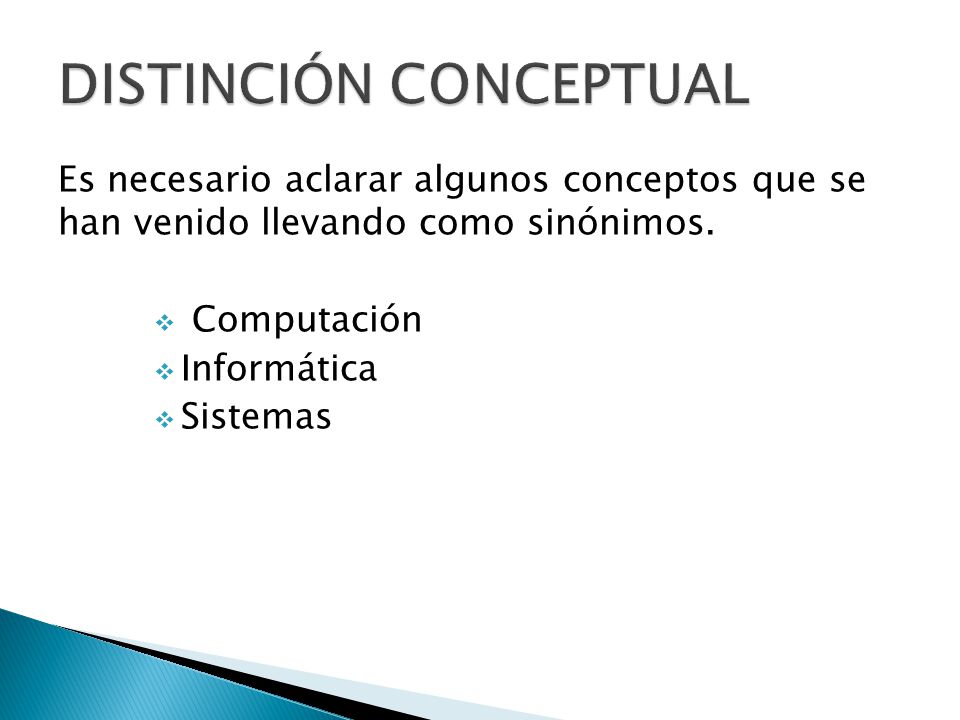

2 DISTINCIÓN CONCEPTUAL
Es necesario aclarar algunos conceptos que se han venido llevando como sinónimos. Computación Informática Sistemas

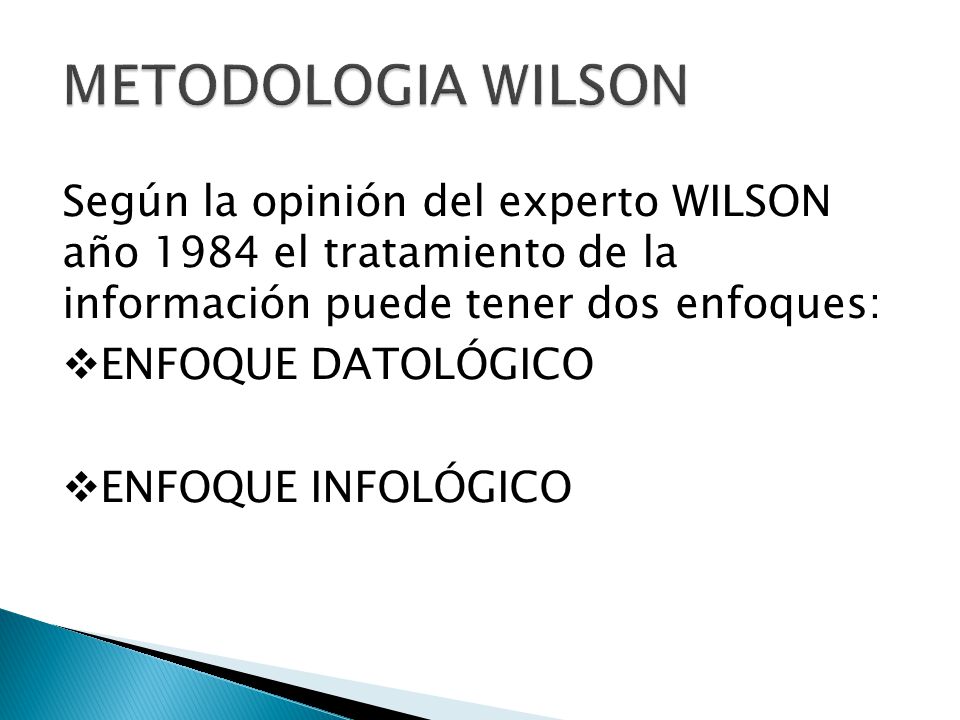

3 METODOLOGIA WILSON Según la opinión del experto WILSON año 1984 el tratamiento de la información puede tener dos enfoques: ENFOQUE DATOLÓGICO ENFOQUE INFOLÓGICO

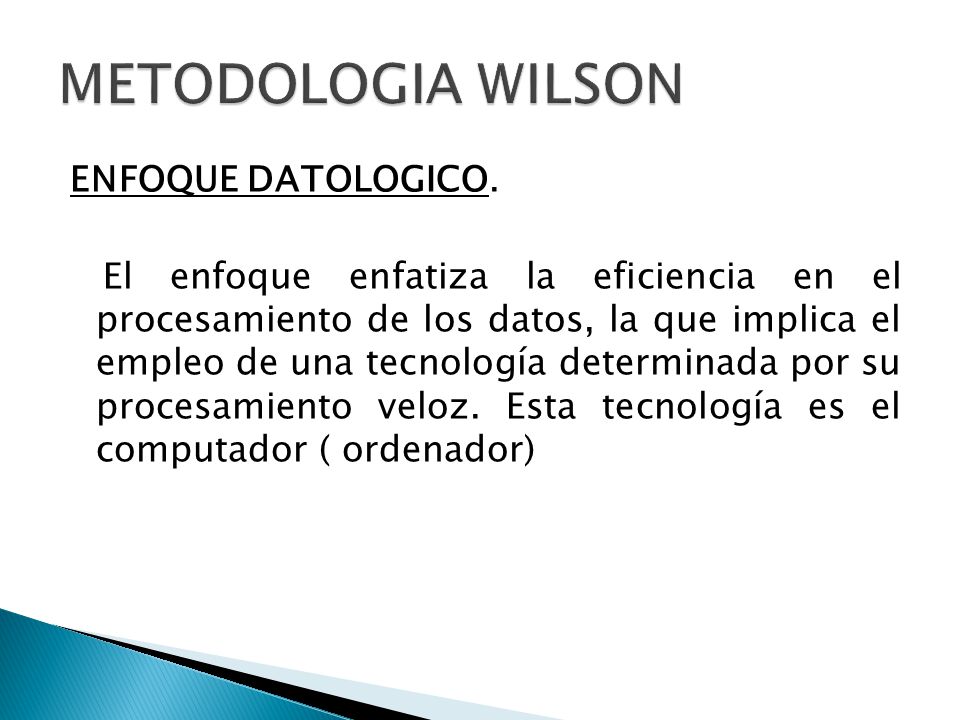

4 METODOLOGIA WILSON ENFOQUE DATOLOGICO.
El enfoque enfatiza la eficiencia en el procesamiento de los datos, la que implica el empleo de una tecnología determinada por su procesamiento veloz. Esta tecnología es el computador ( ordenador)

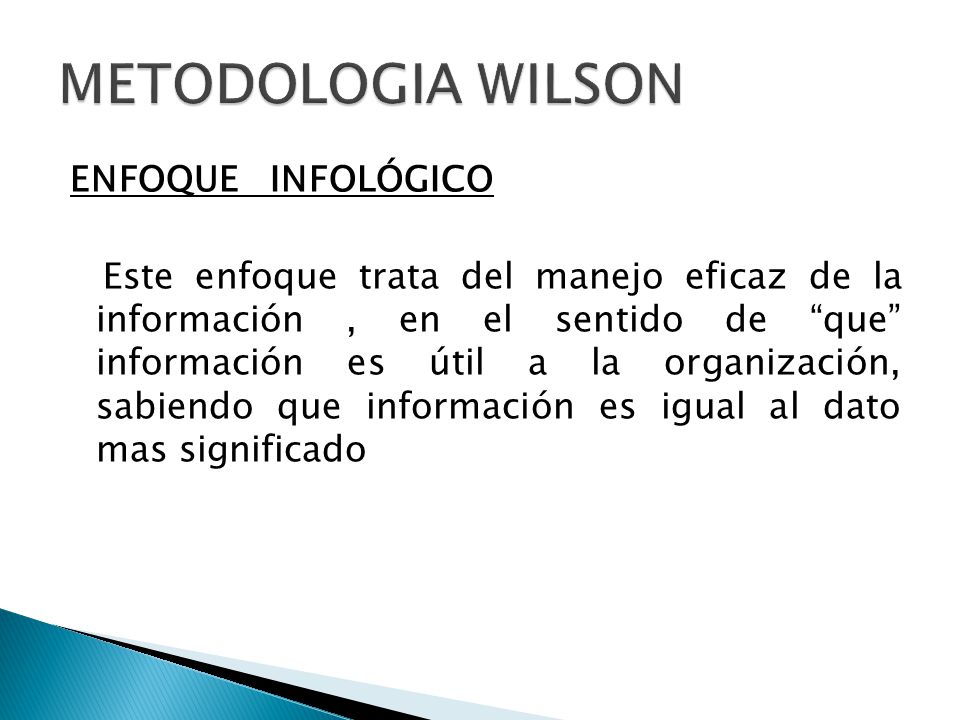

5 METODOLOGIA WILSON ENFOQUE INFOLÓGICO
Este enfoque trata del manejo eficaz de la información , en el sentido de “que” información es útil a la organización, sabiendo que información es igual al dato mas significado

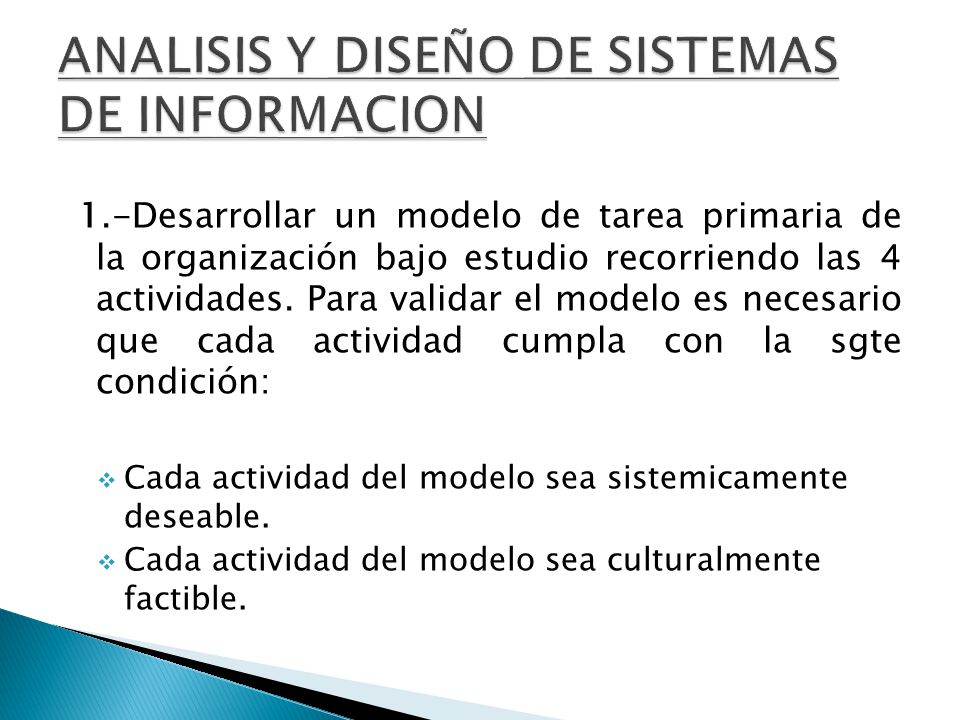

6 ANALISIS Y DISEÑO DE SISTEMAS DE INFORMACION
1.-Desarrollar un modelo de tarea primaria de la organización bajo estudio recorriendo las 4 actividades. Para validar el modelo es necesario que cada actividad cumpla con la sgte condición: Cada actividad del modelo sea sistemicamente deseable. Cada actividad del modelo sea culturalmente factible.

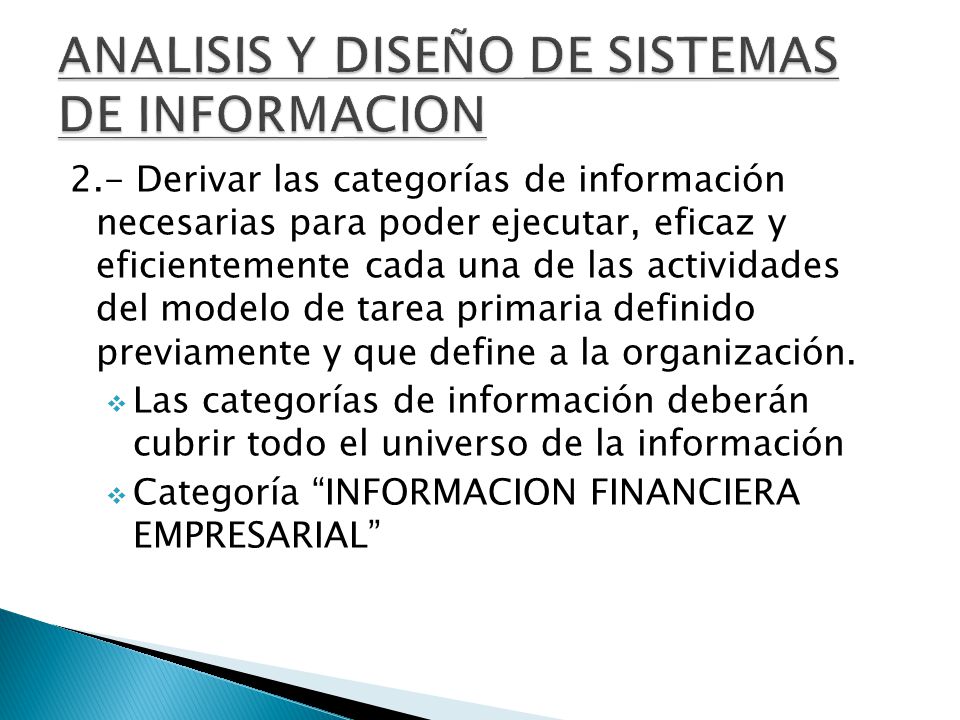

7 ANALISIS Y DISEÑO DE SISTEMAS DE INFORMACION
2.- Derivar las categorías de información necesarias para poder ejecutar, eficaz y eficientemente cada una de las actividades del modelo de tarea primaria definido previamente y que define a la organización. Las categorías de información deberán cubrir todo el universo de la información Categoría “INFORMACION FINANCIERA EMPRESARIAL”

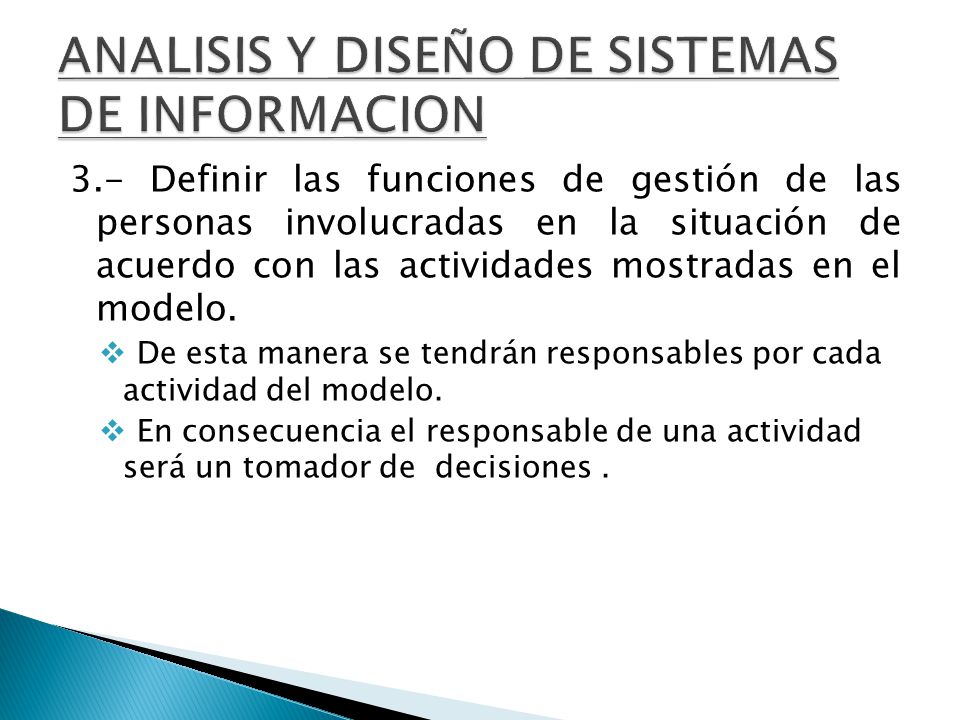

8 ANALISIS Y DISEÑO DE SISTEMAS DE INFORMACION
3.- Definir las funciones de gestión de las personas involucradas en la situación de acuerdo con las actividades mostradas en el modelo. De esta manera se tendrán responsables por cada actividad del modelo. En consecuencia el responsable de una actividad será un tomador de decisiones .

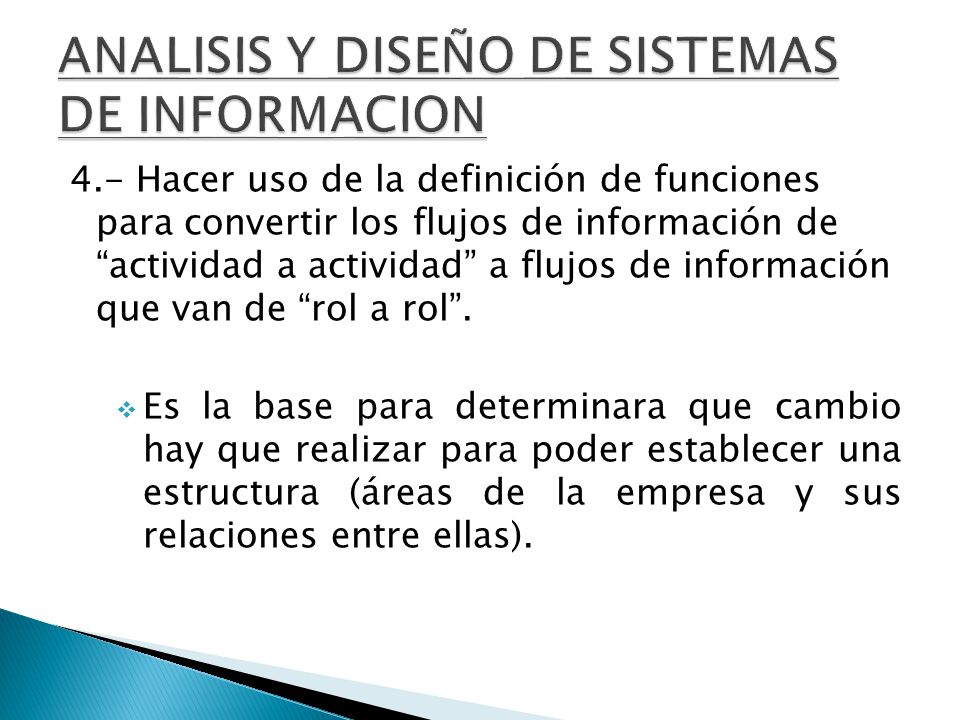

9 ANALISIS Y DISEÑO DE SISTEMAS DE INFORMACION
4.- Hacer uso de la definición de funciones para convertir los flujos de información de “actividad a actividad” a flujos de información que van de “rol a rol”. Es la base para determinara que cambio hay que realizar para poder establecer una estructura (áreas de la empresa y sus relaciones entre ellas).

10 ANALISIS Y DISEÑO DE SISTEMAS DE INFORMACION

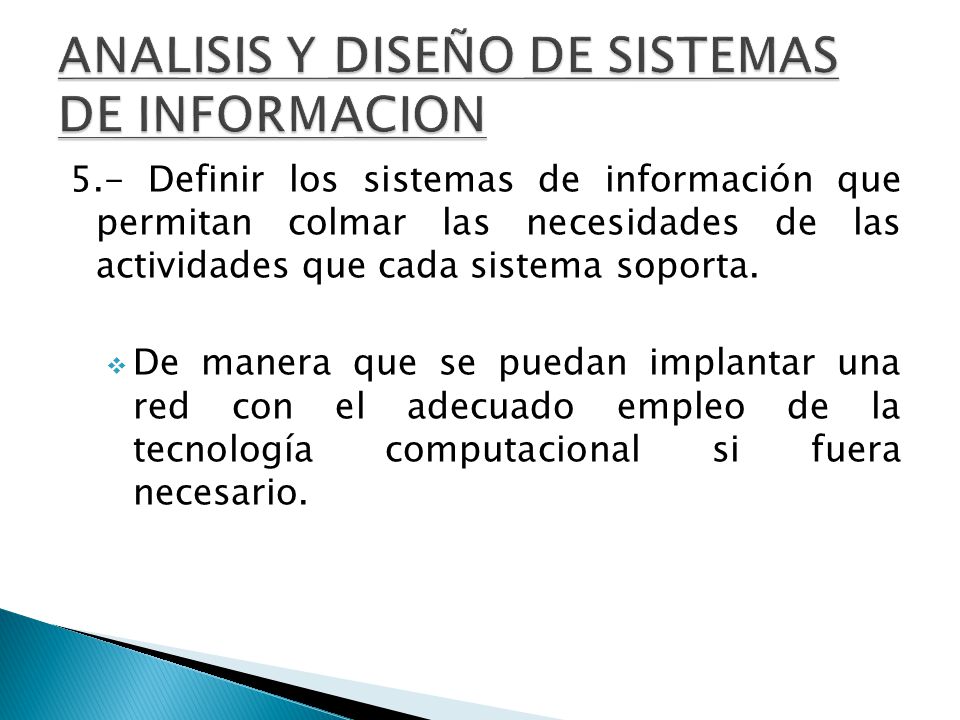

5.- Definir los sistemas de información que permitan colmar las necesidades de las actividades que cada sistema soporta. De manera que se puedan implantar una red con el adecuado empleo de la tecnología computacional si fuera necesario.

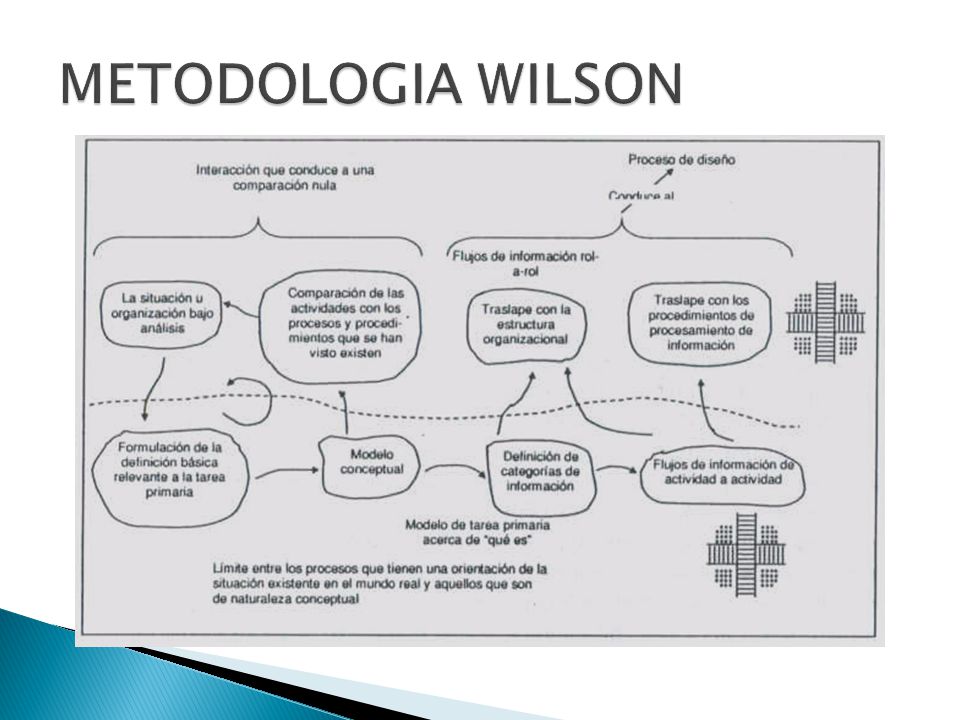

11 METODOLOGIA WILSON

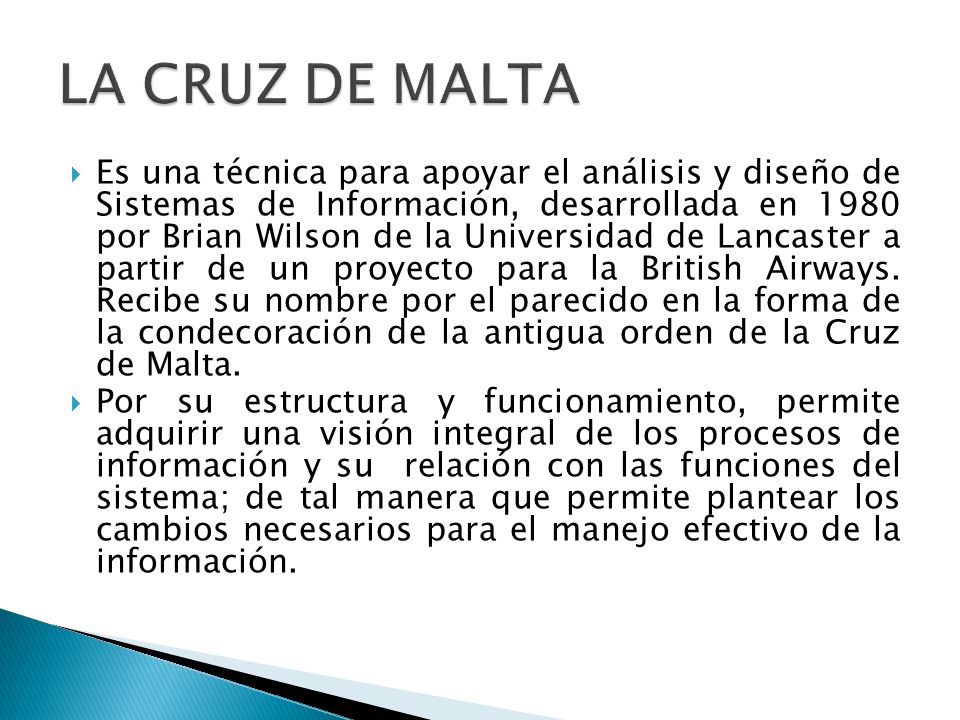

12 LA CRUZ DE MALTA Es una técnica para apoyar el análisis y diseño de Sistemas de Información, desarrollada en por Brian Wilson de la Universidad de Lancaster a partir de un proyecto para la British Airways. Recibe su nombre por el parecido en la forma de la condecoración de la antigua orden de la Cruz de Malta. Por su estructura y funcionamiento, permite adquirir una visión integral de los procesos de información y su relación con las funciones del sistema; de tal manera que permite plantear los cambios necesarios para el manejo efectivo de la información.

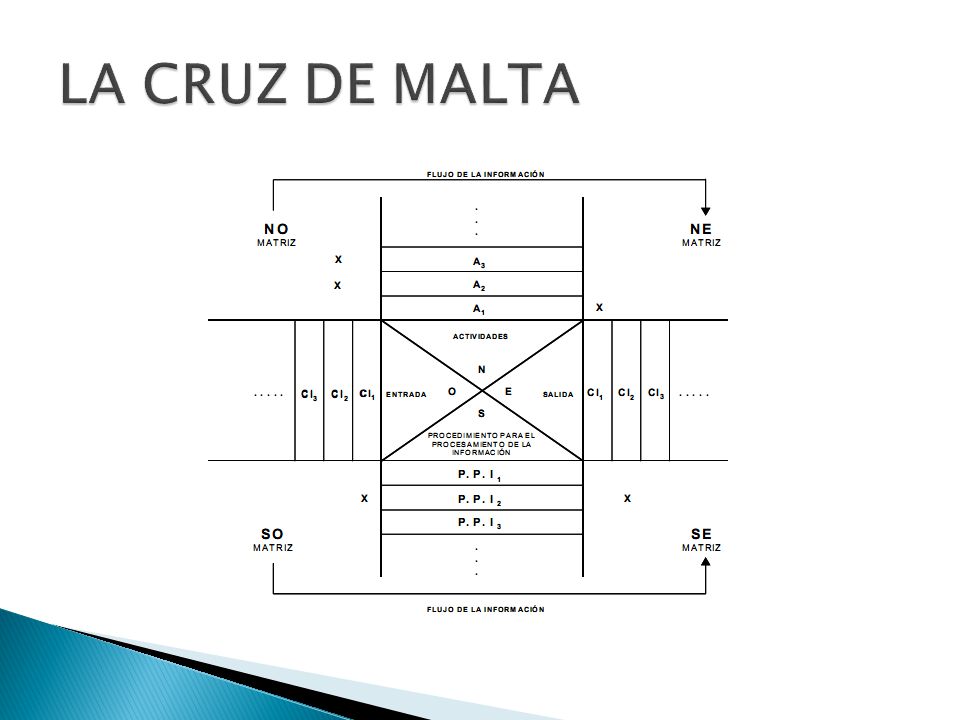

13 LA CRUZ DE MALTA

14 ANÁLISIS DE LA CRUZ DE MALTA

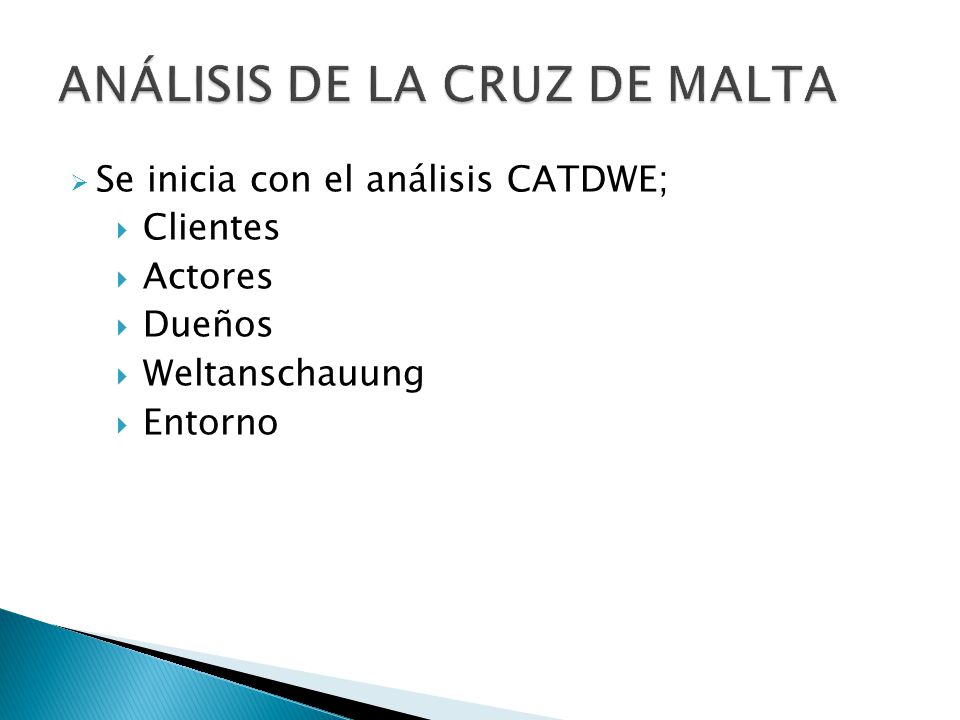

Se inicia con el análisis CATDWE; Clientes Actores Dueños Weltanschauung Entorno

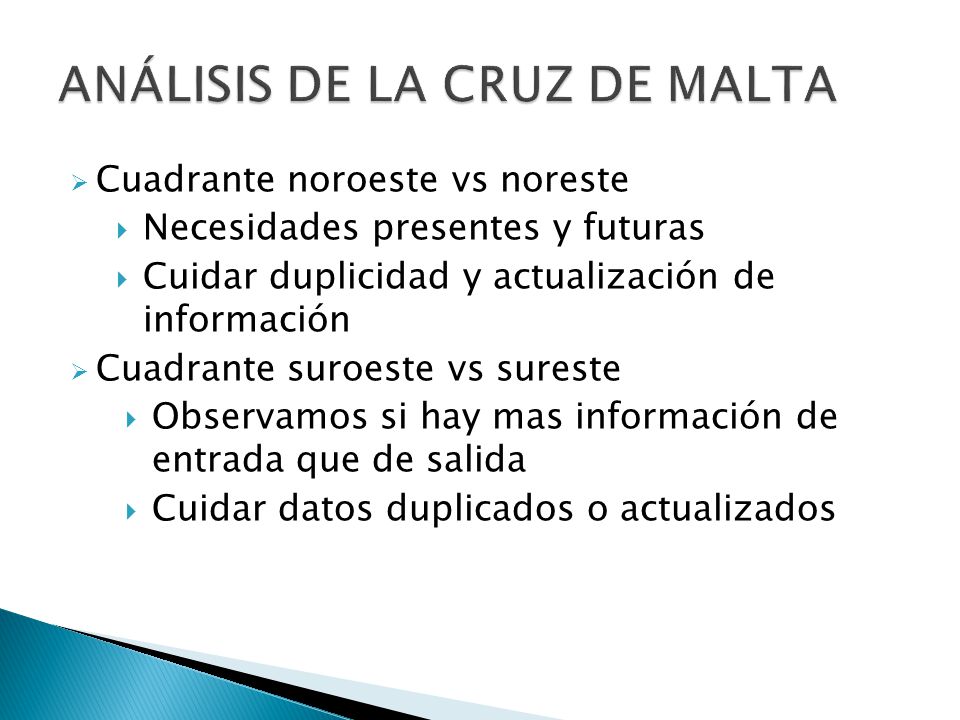

15 ANÁLISIS DE LA CRUZ DE MALTA
Cuadrante noroeste vs noreste Necesidades presentes y futuras Cuidar duplicidad y actualización de información Cuadrante suroeste vs sureste Observamos si hay mas información de entrada que de salida Cuidar datos duplicados o actualizados

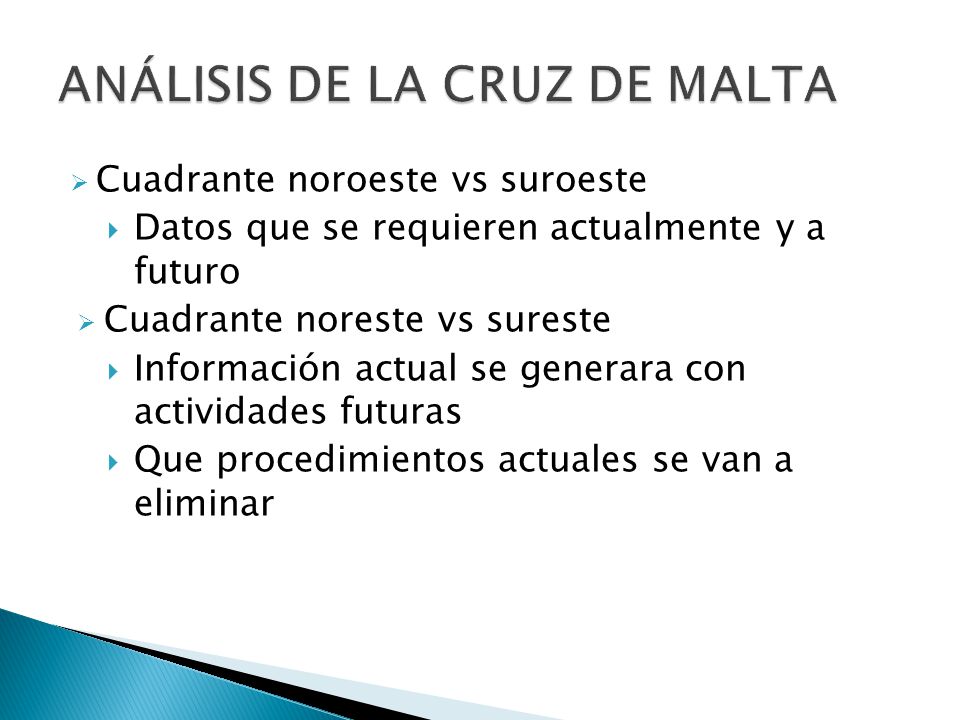

16 ANÁLISIS DE LA CRUZ DE MALTA
Cuadrante noroeste vs suroeste Datos que se requieren actualmente y a futuro Cuadrante noreste vs sureste Información actual se generara con actividades futuras Que procedimientos actuales se van a eliminar

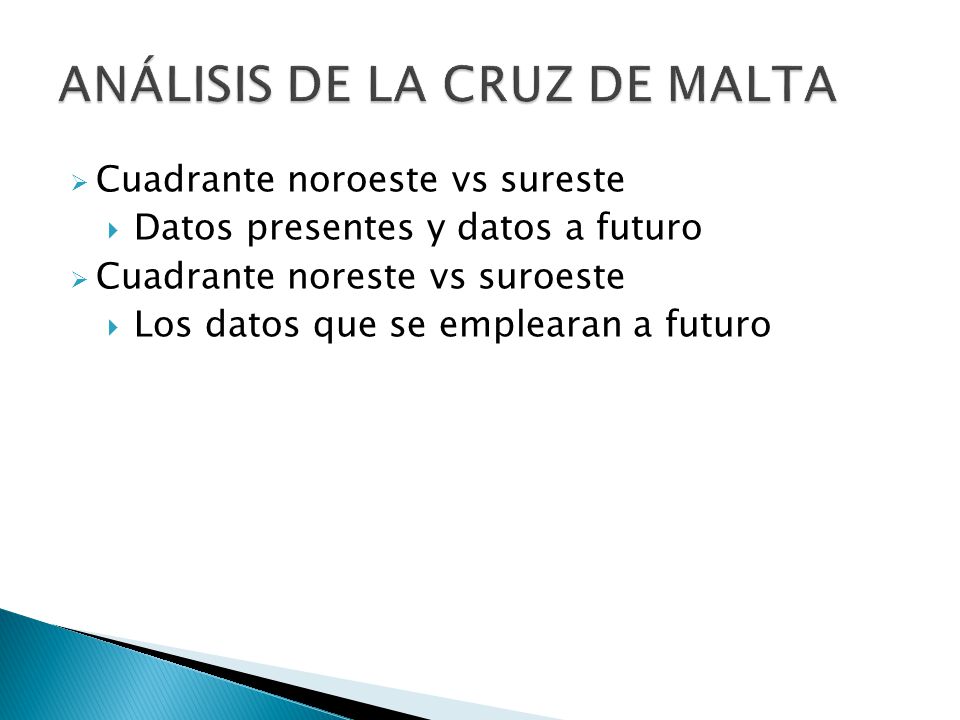

17 ANÁLISIS DE LA CRUZ DE MALTA
Cuadrante noroeste vs sureste Datos presentes y datos a futuro Cuadrante noreste vs suroeste Los datos que se emplearan a futuro

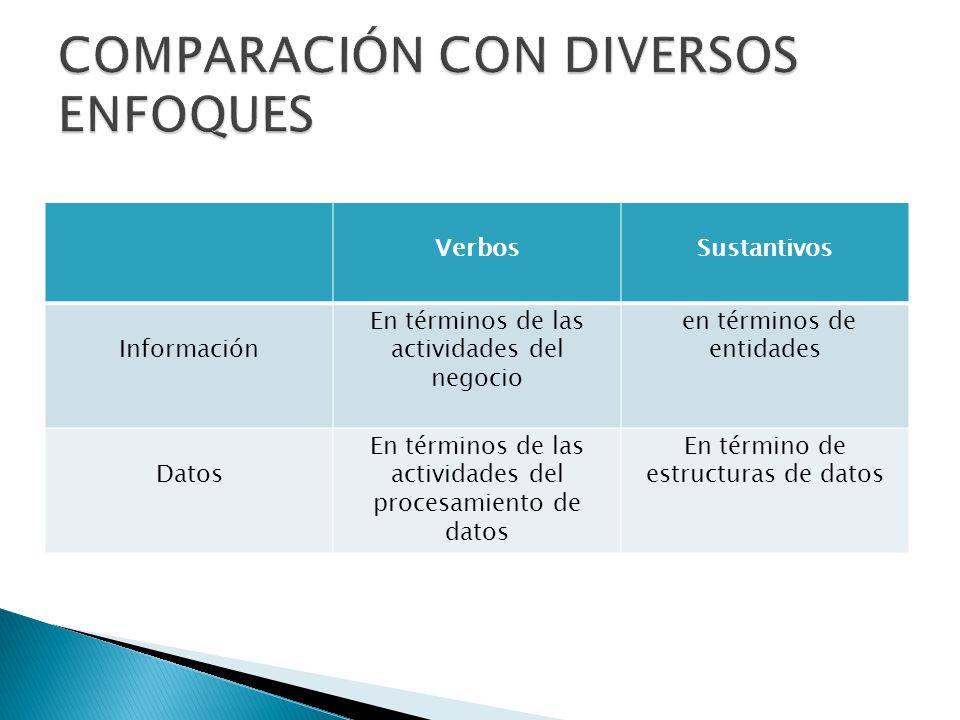

18 COMPARACIÓN CON DIVERSOS ENFOQUES
Verbos Sustantivos Información En términos de las actividades del negocio en términos de entidades Datos En términos de las actividades del procesamiento de datos En término de estructuras de datos

19 COMPARACIÓN CON DIVERSOS ENFOQUES

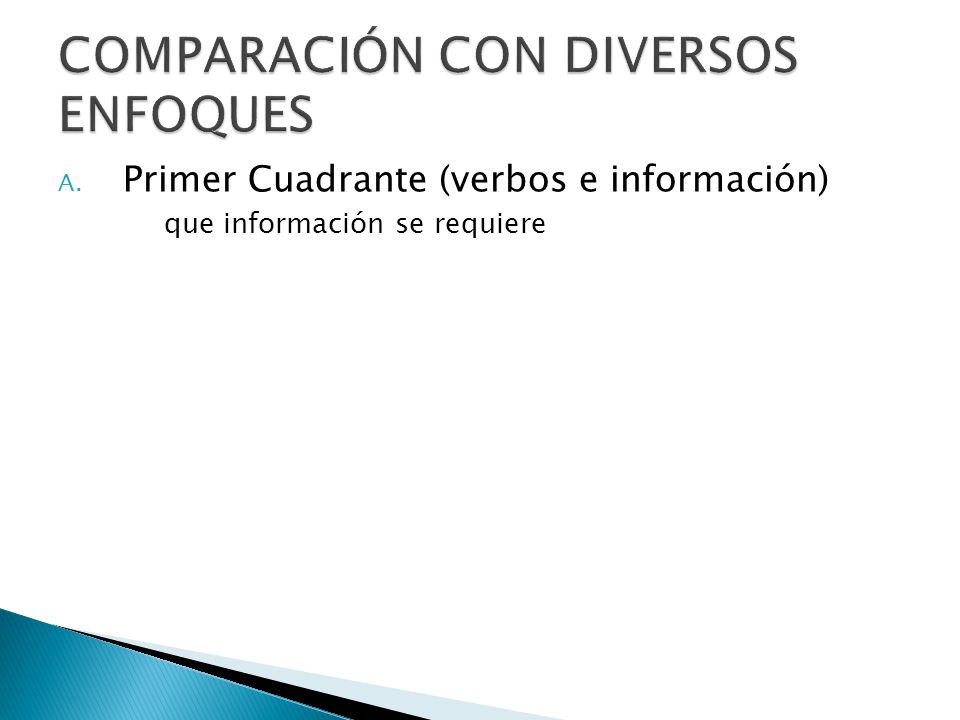

Primer Cuadrante (verbos e información) que información se requiere

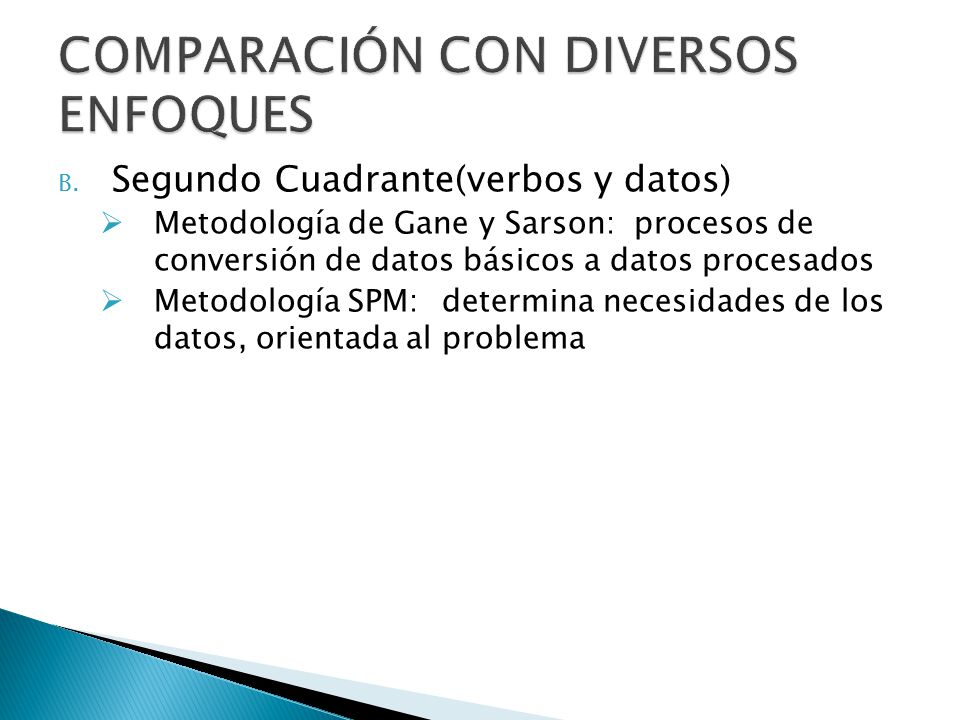

20 COMPARACIÓN CON DIVERSOS ENFOQUES
Segundo Cuadrante(verbos y datos) Metodología de Gane y Sarson: procesos de conversión de datos básicos a datos procesados Metodología SPM: determina necesidades de los datos, orientada al problema

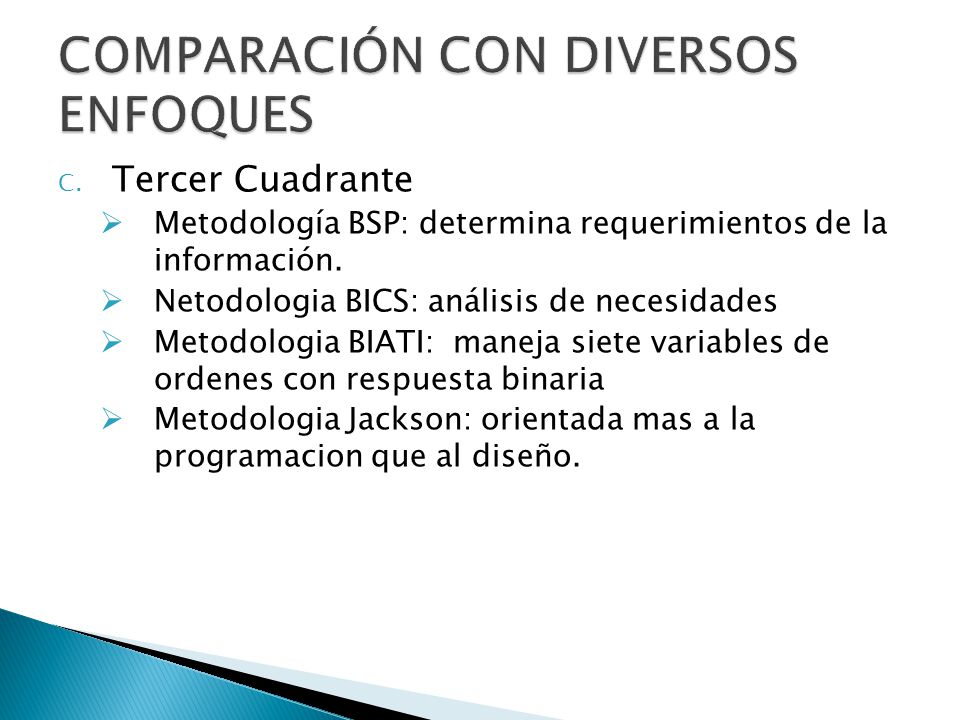

21 COMPARACIÓN CON DIVERSOS ENFOQUES
Tercer Cuadrante Metodología BSP: determina requerimientos de la información. Netodologia BICS: análisis de necesidades Metodologia BIATI: maneja siete variables de ordenes con respuesta binaria Metodologia Jackson: orientada mas a la programacion que al diseño.

22 COMPARACIÓN CON DIVERSOS ENFOQUES

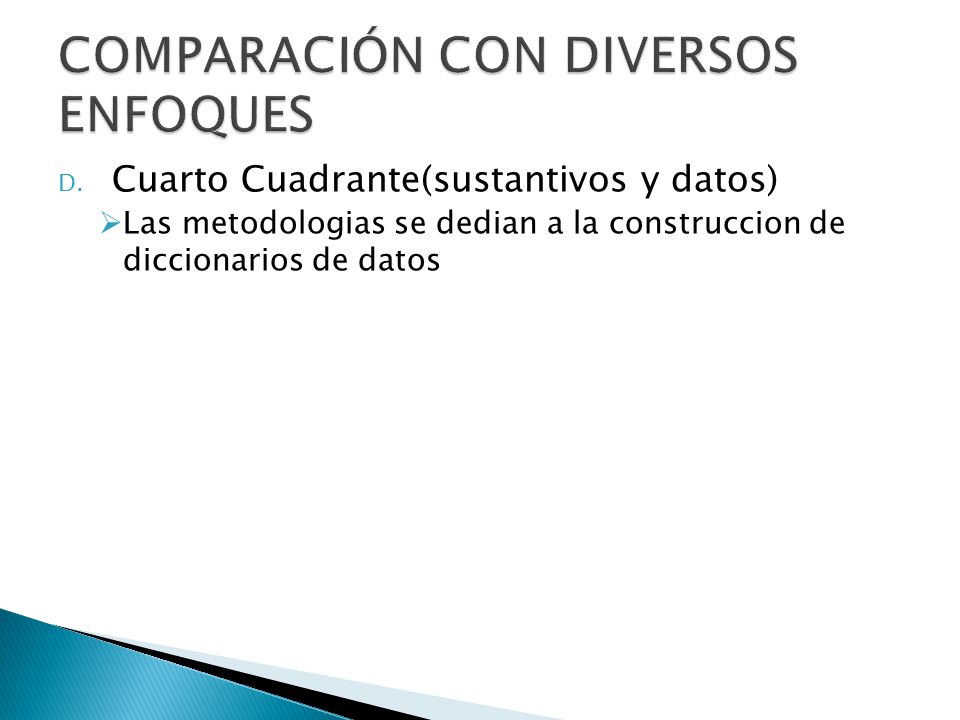

Cuarto Cuadrante(sustantivos y datos) Las metodologias se dedian a la construccion de diccionarios de datos

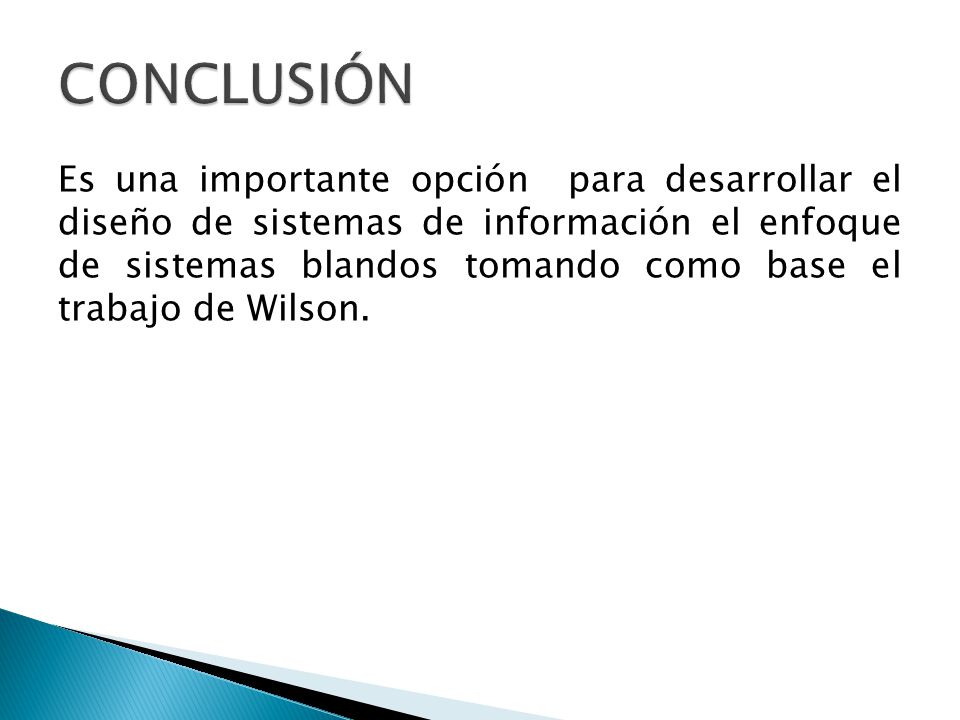

23 CONCLUSIÓN Es una importante opción para desarrollar el diseño de sistemas de información el enfoque de sistemas blandos tomando como base el trabajo de Wilson.
