PLANEAMIENTO Y DISEÑO DE LA PLANTA EXTERNA PARA LOS SERVICIOS DE TELCOMUNICACIONES Postgrado UTN 2004 Ing. Oscar Szymanczyk oscarszy@copitec.org.ar.

Presentación del tema: "PLANEAMIENTO Y DISEÑO DE LA PLANTA EXTERNA PARA LOS SERVICIOS DE TELCOMUNICACIONES Postgrado UTN 2004 Ing. Oscar Szymanczyk oscarszy@copitec.org.ar."— Transcripción de la presentación:

1 PLANEAMIENTO Y DISEÑO DE LA PLANTA EXTERNA PARA LOS SERVICIOS DE TELCOMUNICACIONES Postgrado UTN Ing. Oscar Szymanczyk

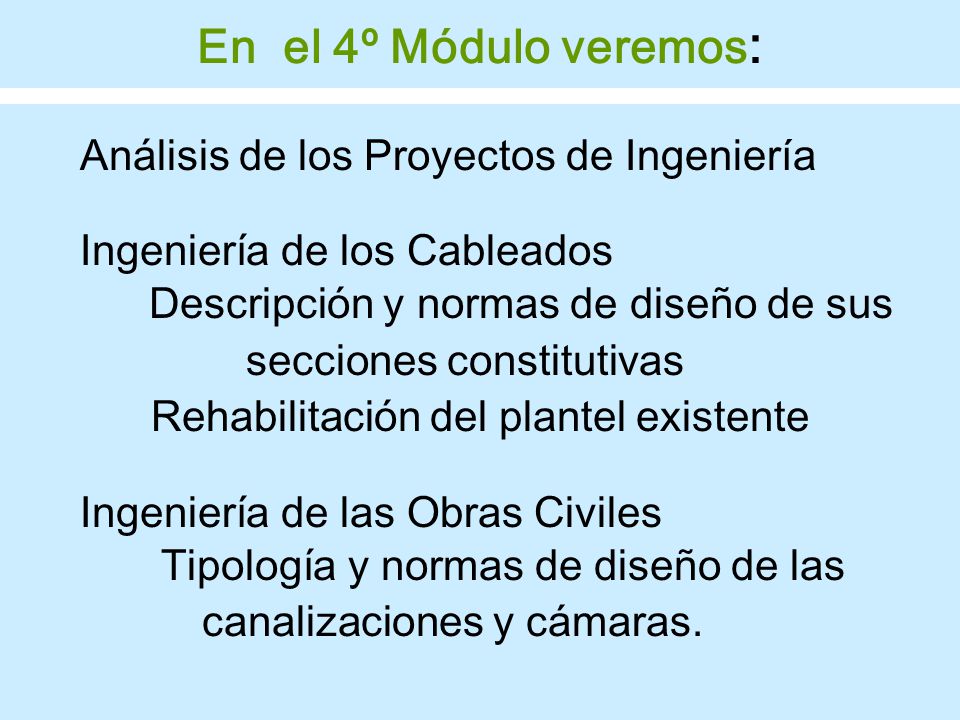

2 En el 4º Módulo veremos: Análisis de los Proyectos de Ingeniería
Ingeniería de los Cableados Descripción y normas de diseño de sus secciones constitutivas Rehabilitación del plantel existente Ingeniería de las Obras Civiles Tipología y normas de diseño de las canalizaciones y cámaras.

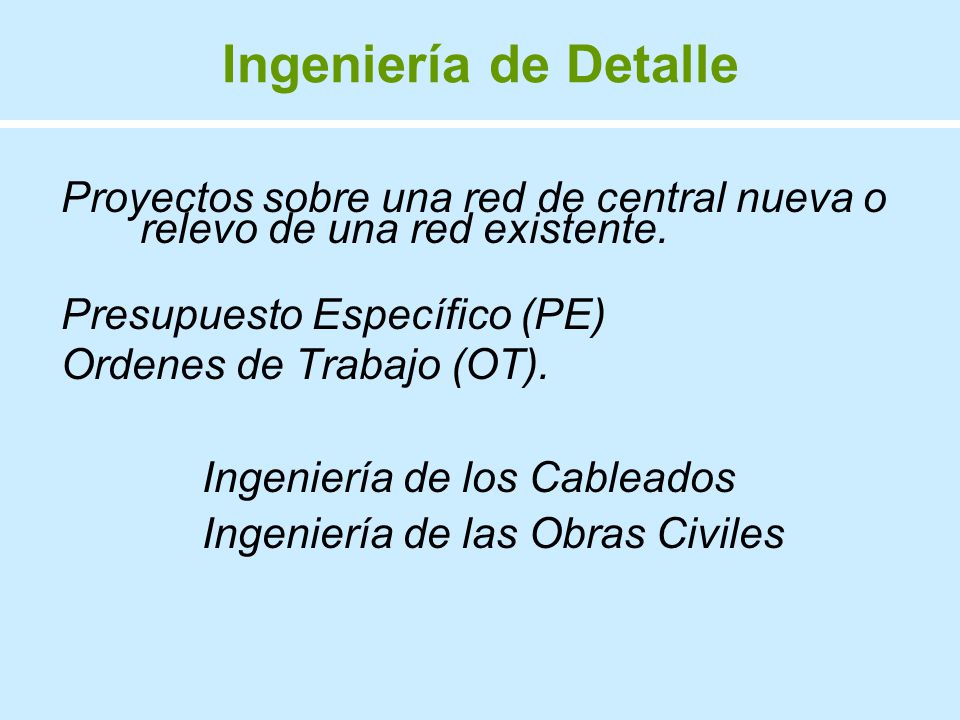

3 Ingeniería de Detalle Proyectos sobre una red de central nueva o relevo de una red existente. Presupuesto Específico (PE) Ordenes de Trabajo (OT). Ingeniería de los Cableados Ingeniería de las Obras Civiles

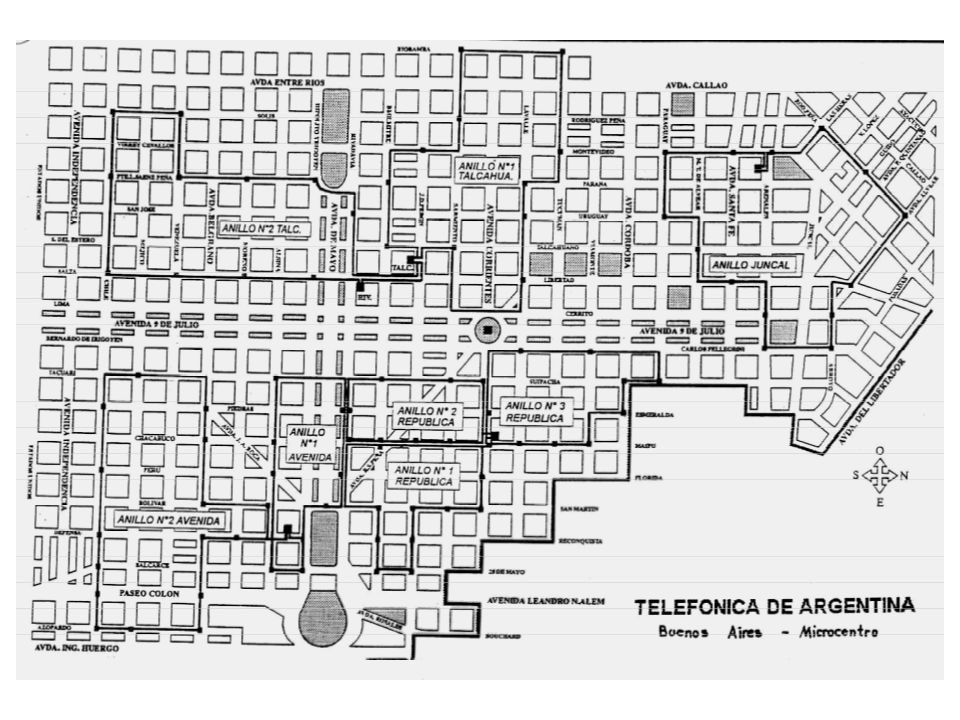

4

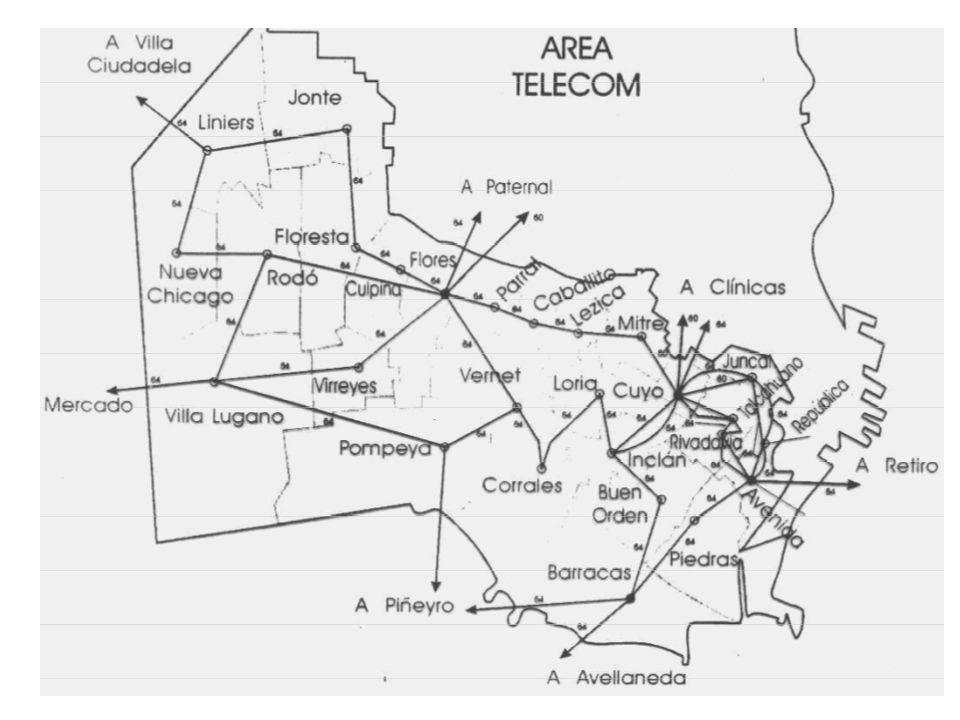

5

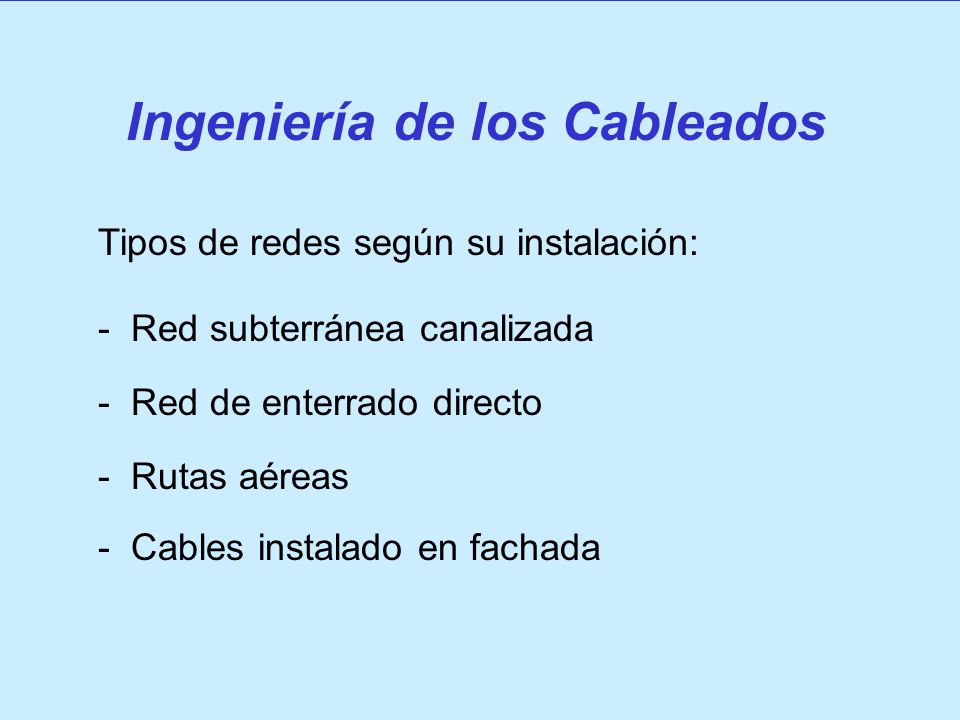

6 Ingeniería de los Cableados
    Ingeniería de los Cableados Tipos de redes según su instalación: - Red subterránea canalizada - Red de enterrado directo - Rutas aéreas - Cables instalado en fachada

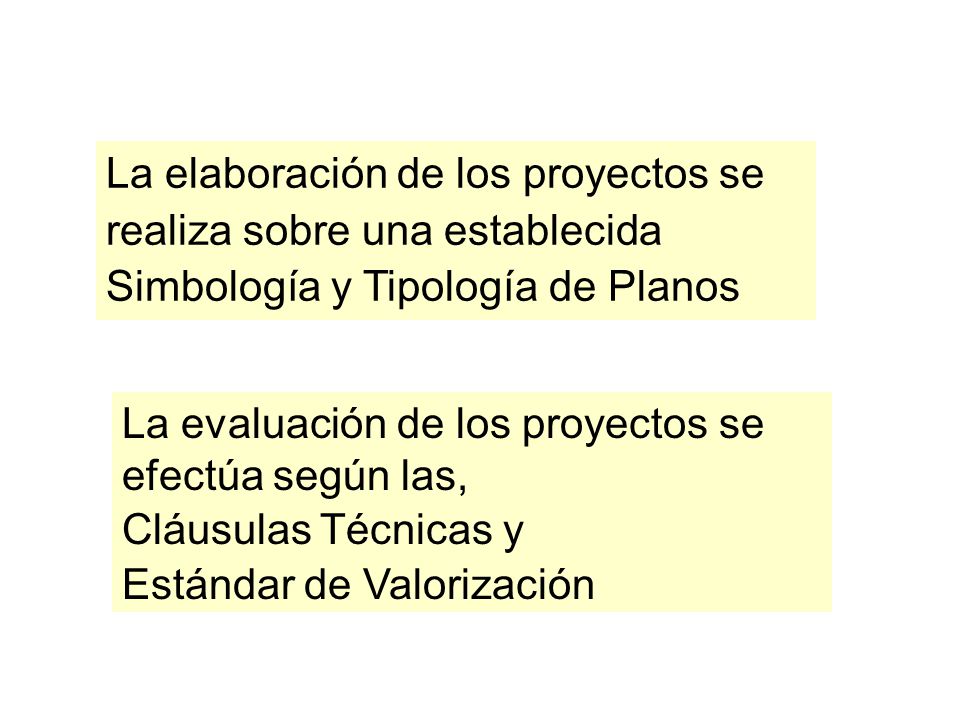

7 La evaluación de los proyectos se efectúa según las,
Cláusulas Técnicas y Estándar de Valorización La elaboración de los proyectos se realiza sobre una establecida Simbología y Tipología de Planos

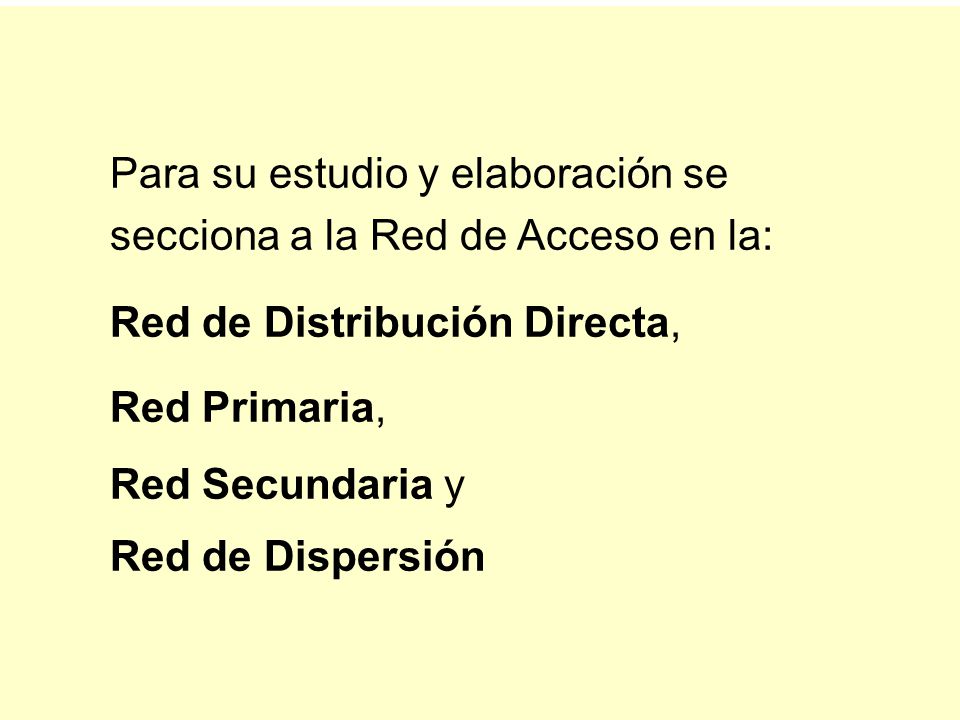

8 Para su estudio y elaboración se
secciona a la Red de Acceso en la: Red de Distribución Directa, Red Primaria, Red Secundaria y Red de Dispersión

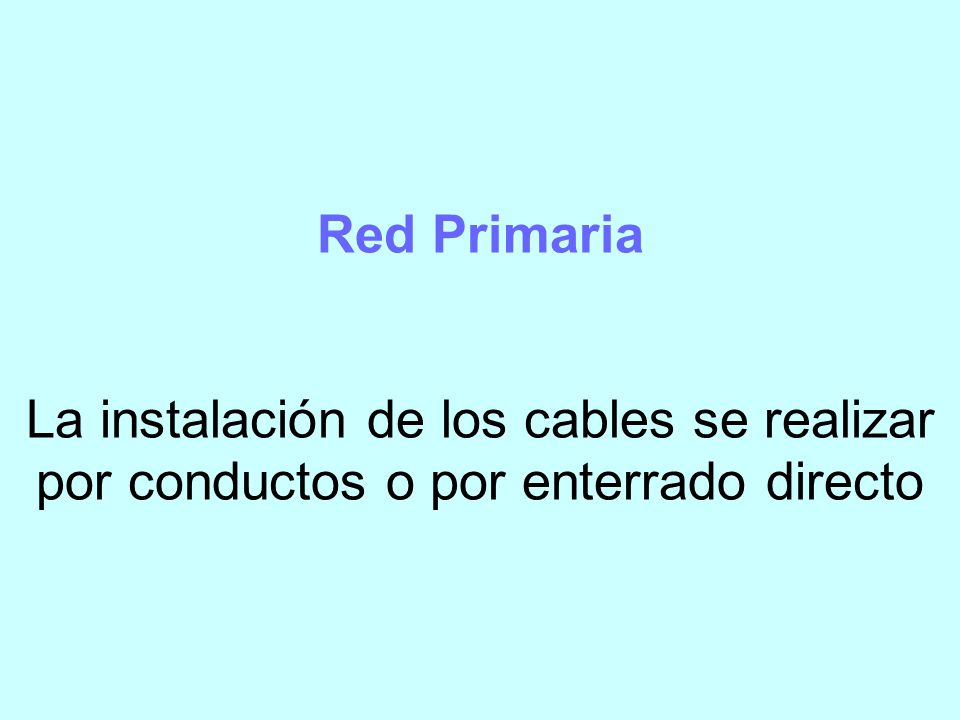

9 Red Primaria La instalación de los cables se realizar por conductos o por enterrado directo

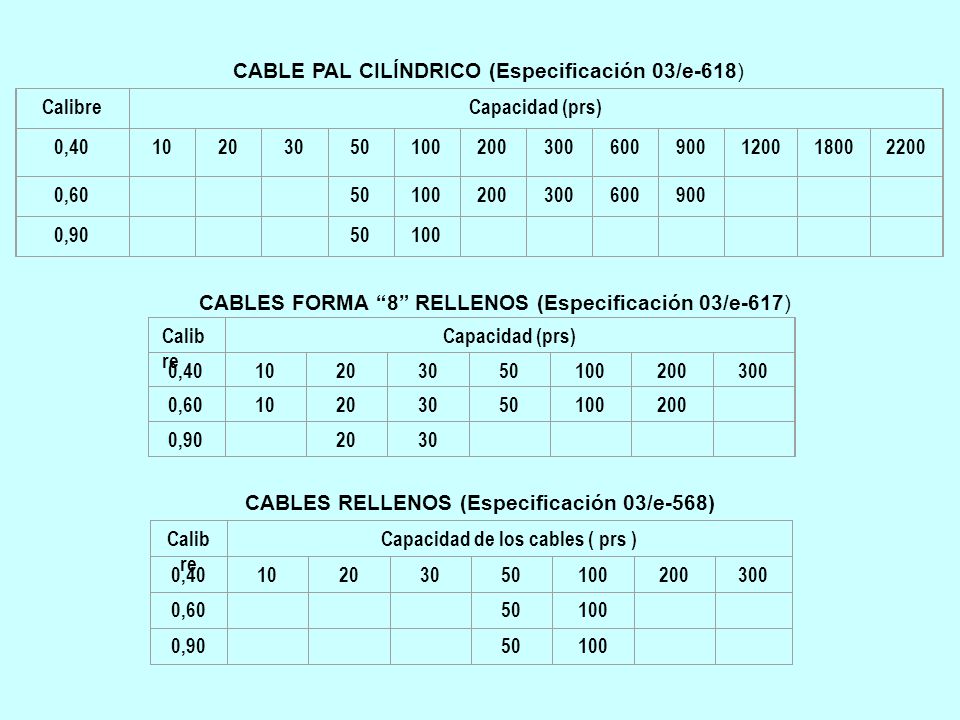

10 Capacidad de los cables ( prs )
CABLE PAL CILÍNDRICO (Especificación 03/e-618) Calibre Capacidad (prs) 0,40 10 20 30 50 100 200 300 600 900 1200 1800 2200 0,60 0,90  CABLES FORMA “8” RELLENOS (Especificación 03/e-617)  CABLES RELLENOS (Especificación 03/e-568) Capacidad de los cables ( prs ) CABLE PAL CILÍNDRICO (Especificación 03/e-618)

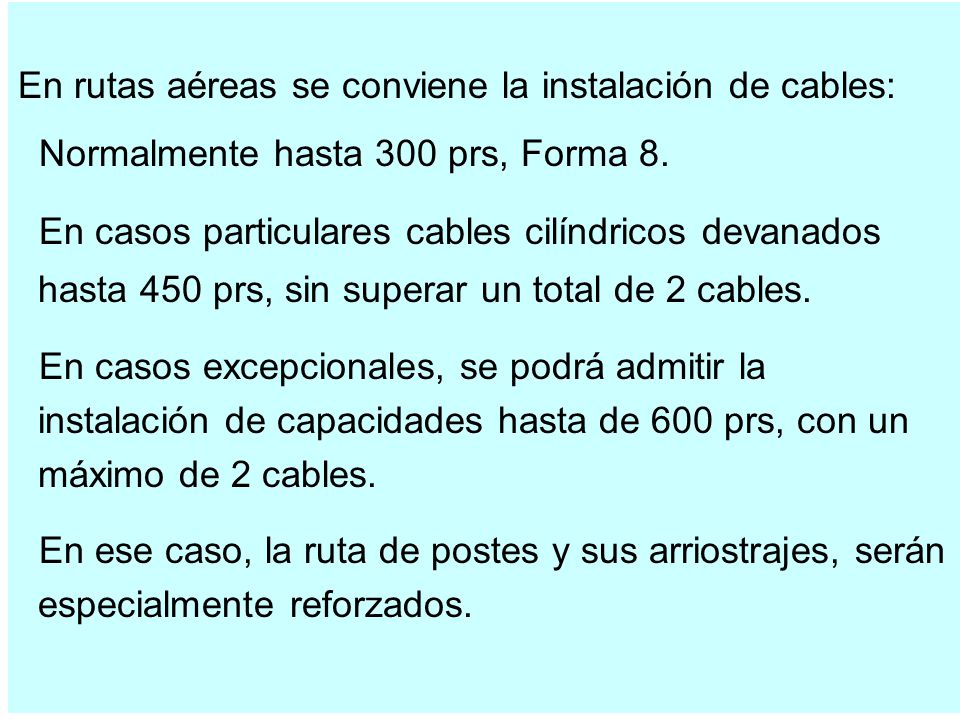

11 En rutas aéreas se conviene la instalación de cables:
Normalmente hasta 300 prs, Forma 8. En casos particulares cables cilíndricos devanados hasta 450 prs, sin superar un total de 2 cables. En casos excepcionales, se podrá admitir la instalación de capacidades hasta de 600 prs, con un máximo de 2 cables. En ese caso, la ruta de postes y sus arriostrajes, serán especialmente reforzados.

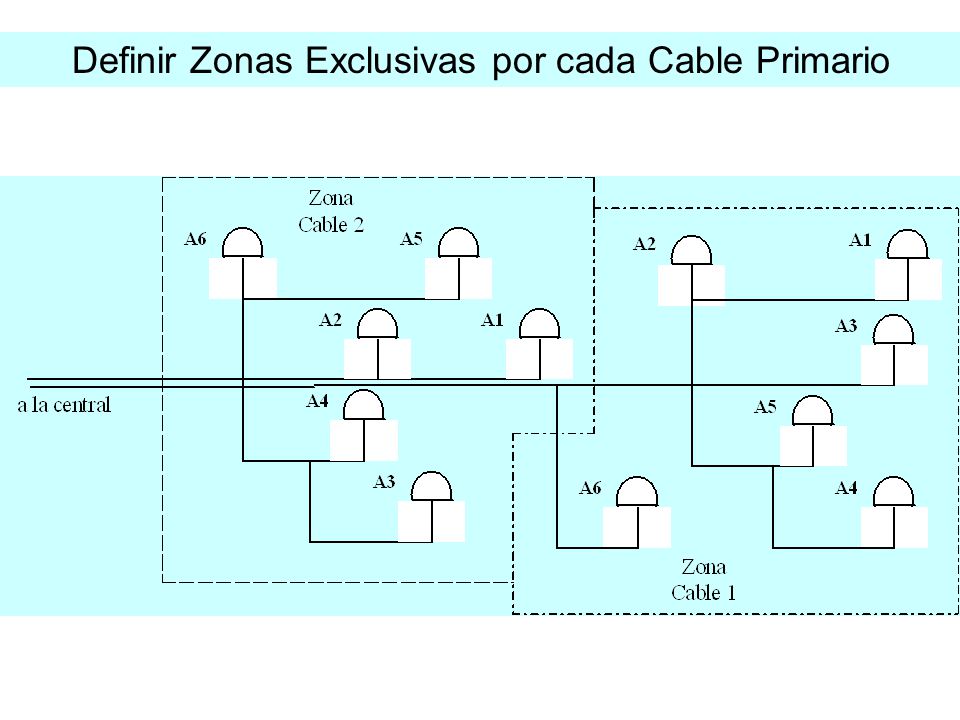

12 Definir Zonas Exclusivas por cada Cable Primario

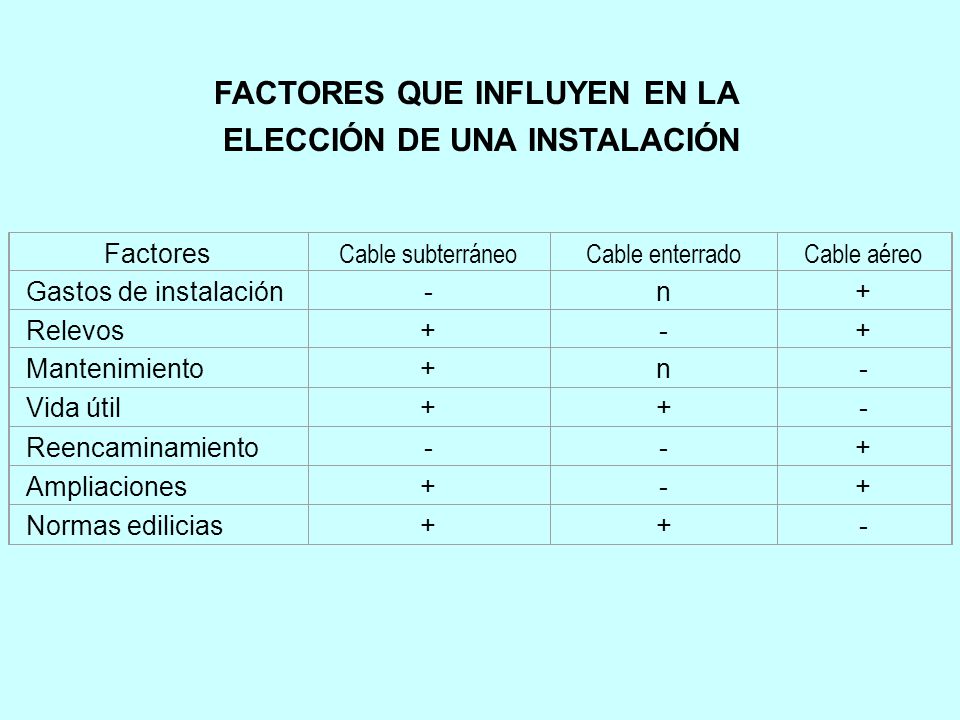

13 FACTORES QUE INFLUYEN EN LA ELECCIÓN DE UNA INSTALACIÓN
FACTORES QUE INFLUYEN EN LA ELECCIÓN DE UNA INSTALACIÓN Factores Cable subterráneo Cable enterrado Cable aéreo Gastos de instalación - n + Relevos Mantenimiento Vida útil Reencaminamiento Ampliaciones Normas edilicias FACTORES QUE INFLUYEN EN LA ELECCIÓN DE UNA INSTALACIÓN

14 Ubicación de subrepartidor en esquinas

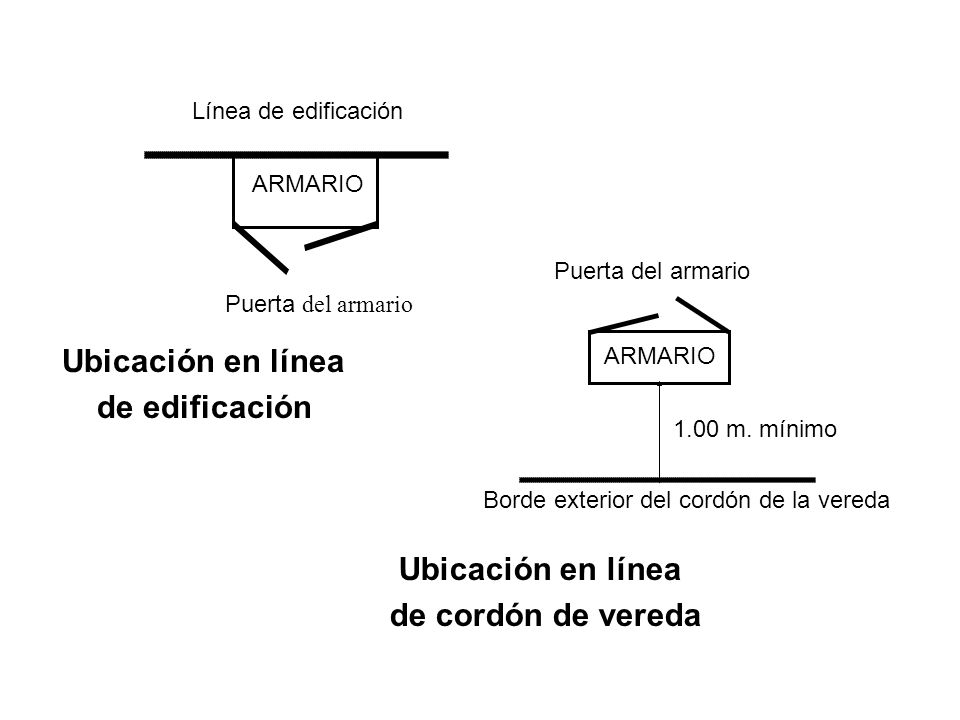

15 Ubicación en línea de edificación de cordón de vereda
Puerta del armario Línea de edificación ARMARIO Borde exterior del cordón de la vereda 1.00 m. mínimo Ubicación en línea de edificación de cordón de vereda

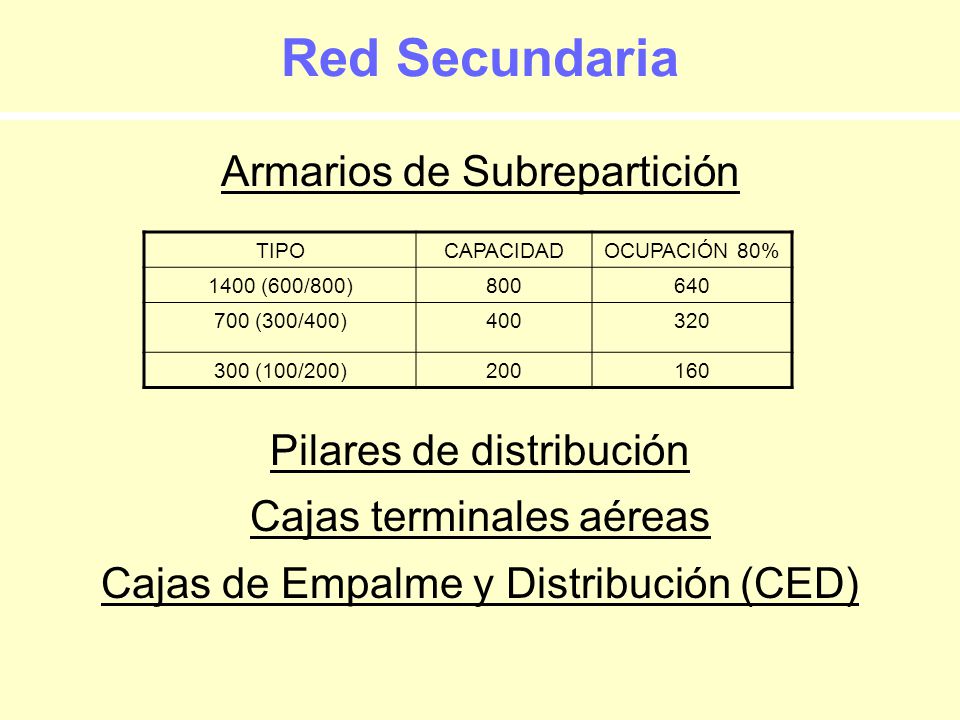

16 Red Secundaria Armarios de Subrepartición Pilares de distribución
Cajas terminales aéreas Cajas de Empalme y Distribución (CED) TIPO CAPACIDAD OCUPACIÓN 80% 1400 (600/800) 800 640 700 (300/400) 400 320 300 (100/200) 200 160

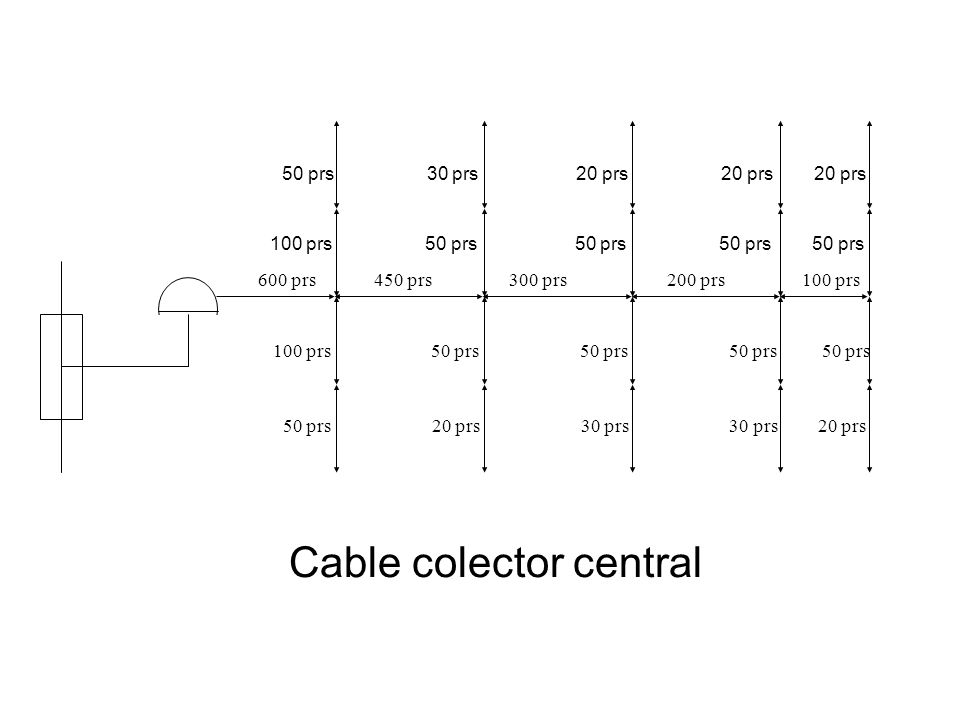

17 Cable colector central
600 prs prs prs prs prs 100 prs prs prs prs prs 50 prs prs prs prs prs 50 prs prs prs prs prs 100 prs prs prs prs prs Cable colector central

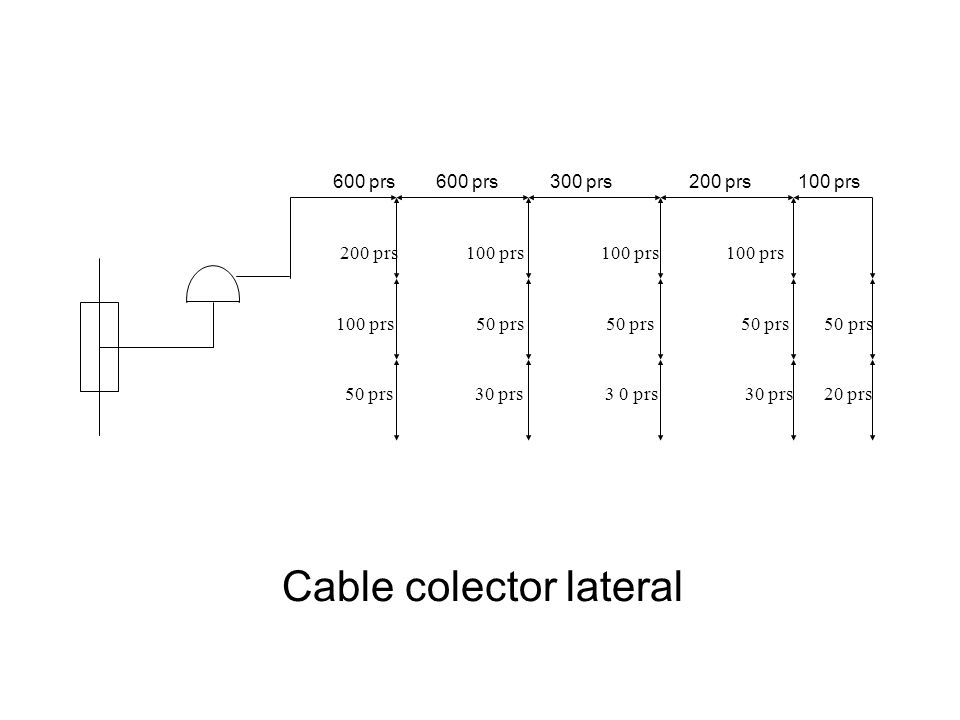

18 Cable colector lateral
600 prs prs prs prs prs 200 prs prs prs prs 100 prs prs prs prs prs 50 prs prs prs prs prs Cable colector lateral

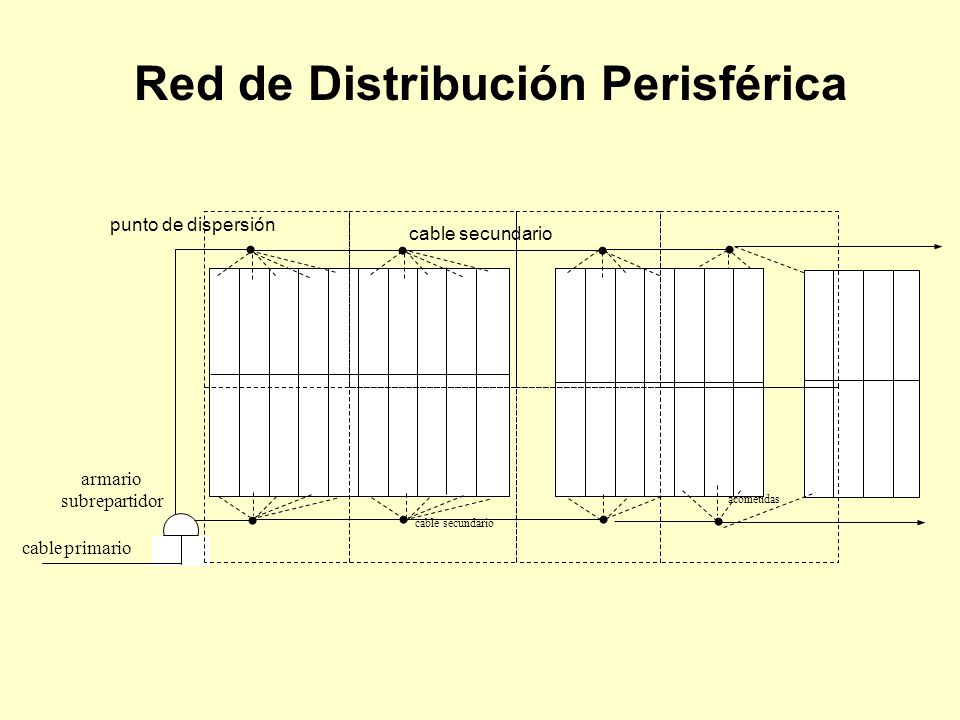

19 Red de Distribución Perisférica
punto de dispersión cable secundario acometidas armario subrepartidor cable primario Red de Distribución Perisférica

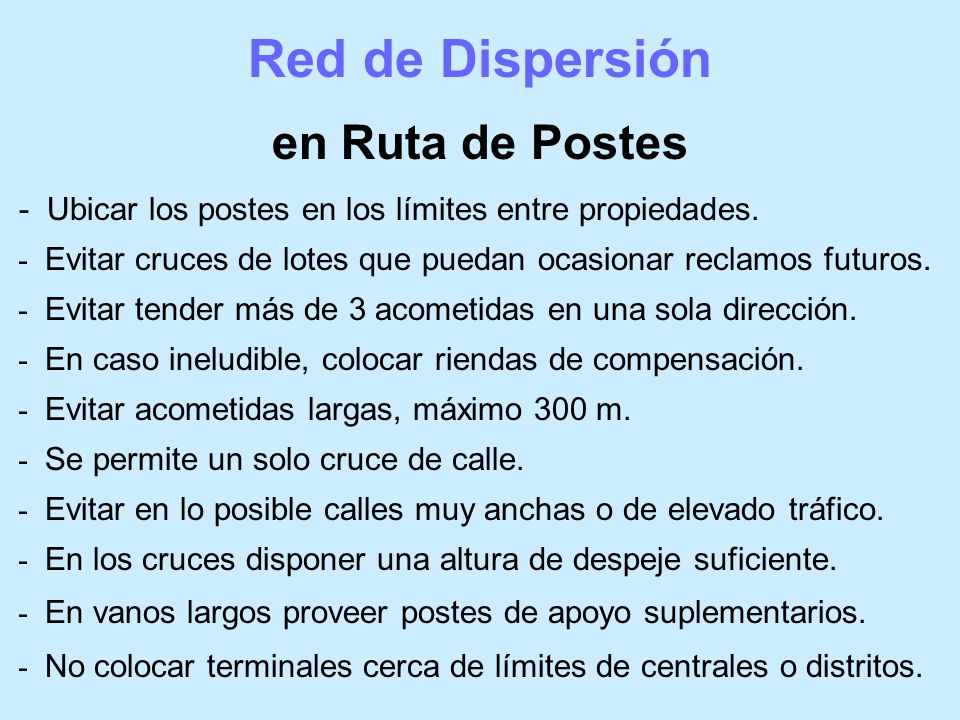

20 Red de Dispersión en Ruta de Postes
Red de Dispersión en Ruta de Postes - Ubicar los postes en los límites entre propiedades. - Evitar cruces de lotes que puedan ocasionar reclamos futuros. - Evitar tender más de 3 acometidas en una sola dirección. - En caso ineludible, colocar riendas de compensación. - Evitar acometidas largas, máximo 300 m. - Se permite un solo cruce de calle. -  Evitar en lo posible calles muy anchas o de elevado tráfico. -  En los cruces disponer una altura de despeje suficiente. -  En vanos largos proveer postes de apoyo suplementarios. - No colocar terminales cerca de límites de centrales o distritos.

21 Red de Dispersión en Fachada
    Red de Dispersión en Fachada Prescindir de engrampar más de: 5 bajadas en paralelo en una longitud de 10 m. 3 bajadas en paralelo en una longitud de 30 m.

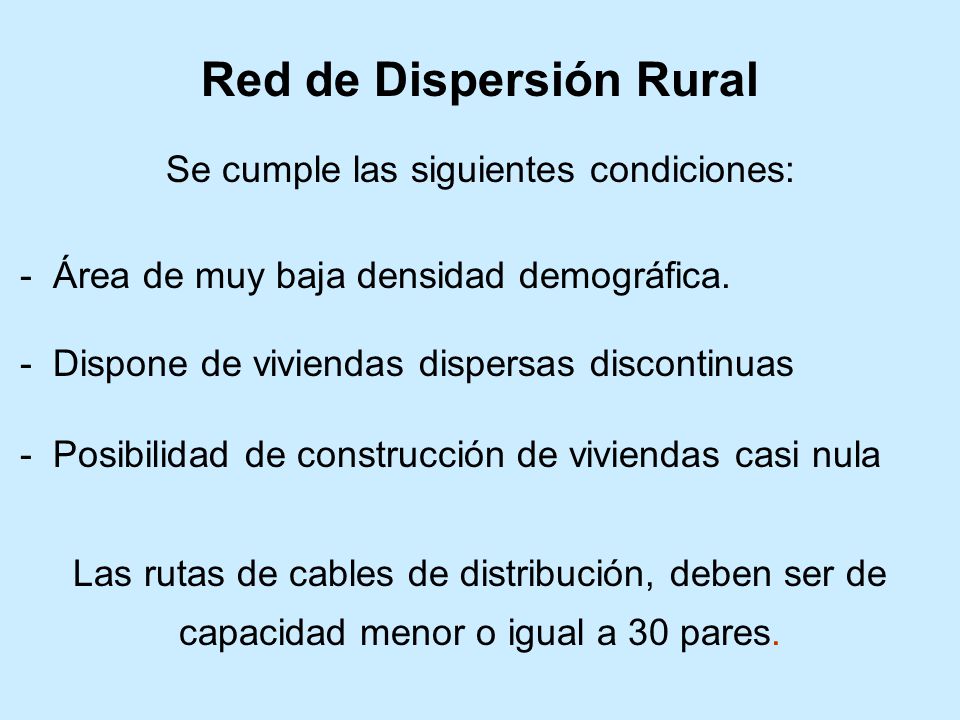

22 Red de Dispersión Rural
Red de Dispersión Rural Se cumple las siguientes condiciones: - Área de muy baja densidad demográfica. - Dispone de viviendas dispersas discontinuas - Posibilidad de construcción de viviendas casi nula Las rutas de cables de distribución, deben ser de capacidad menor o igual a 30 pares.

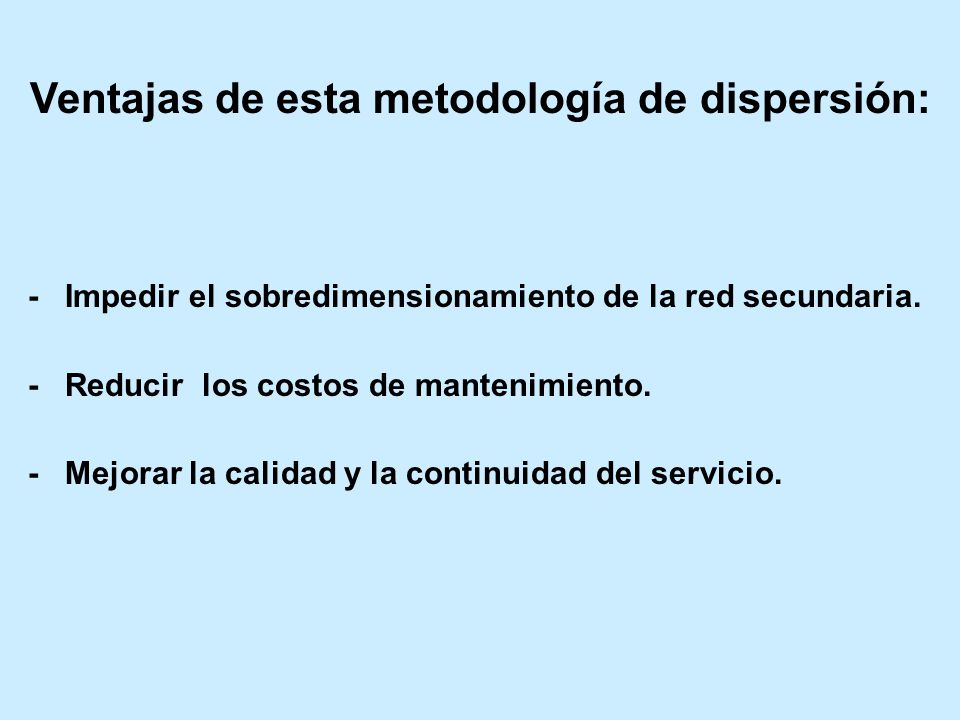

23 Ventajas de esta metodología de dispersión:
    Ventajas de esta metodología de dispersión: - Impedir el sobredimensionamiento de la red secundaria. - Reducir los costos de mantenimiento. - Mejorar la calidad y la continuidad del servicio.

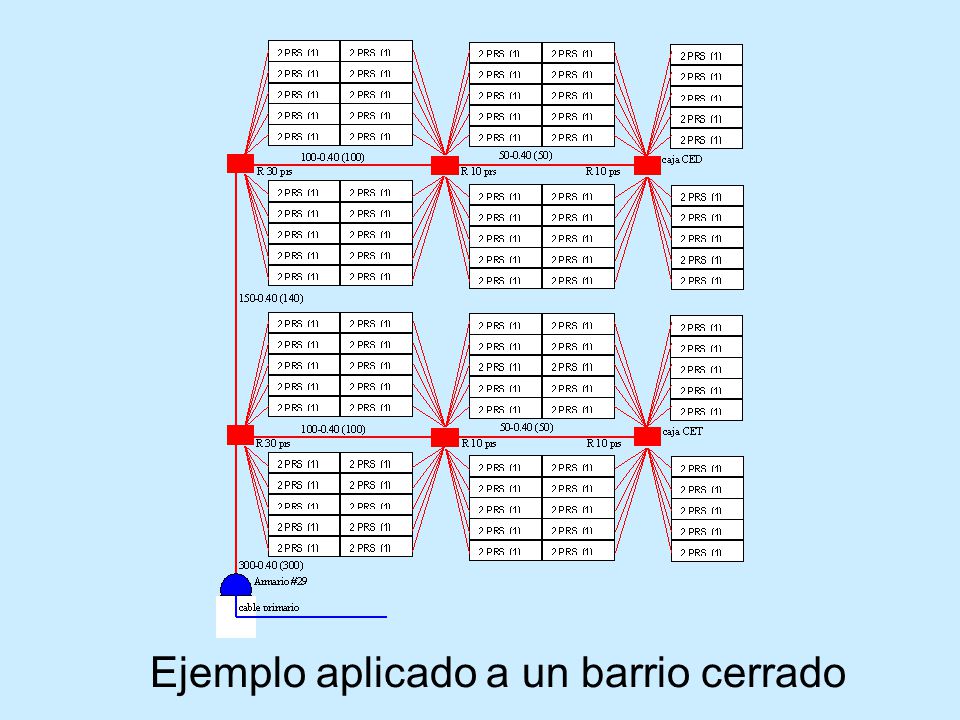

24       Ejemplo aplicado a un barrio cerrado

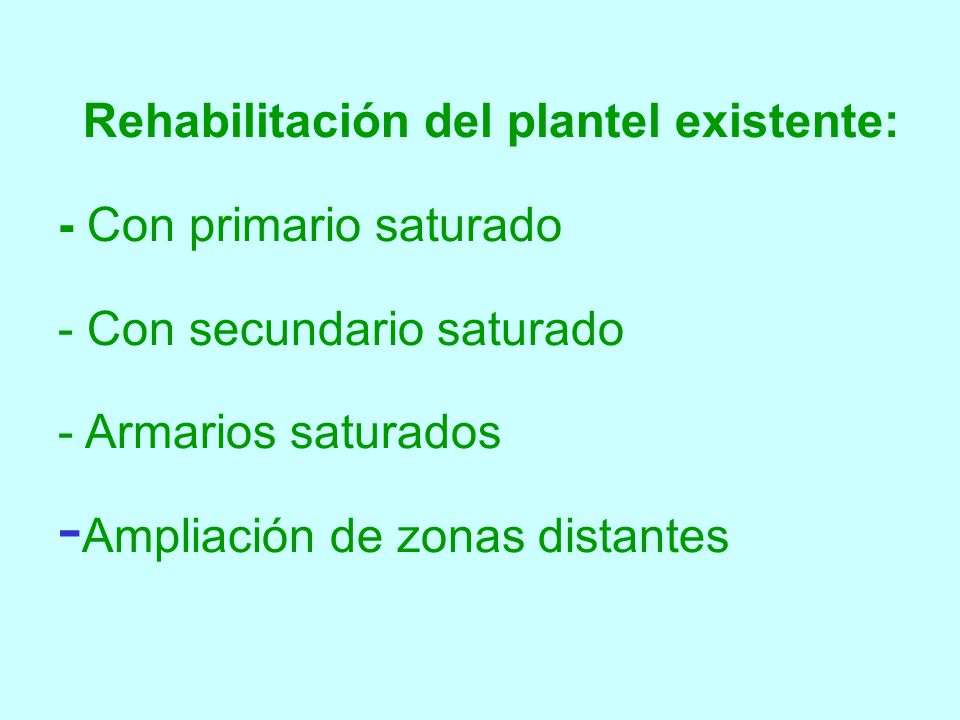

25 Rehabilitación del plantel existente:
- Con primario saturado - Con secundario saturado - Armarios saturados Ampliación de zonas distantes

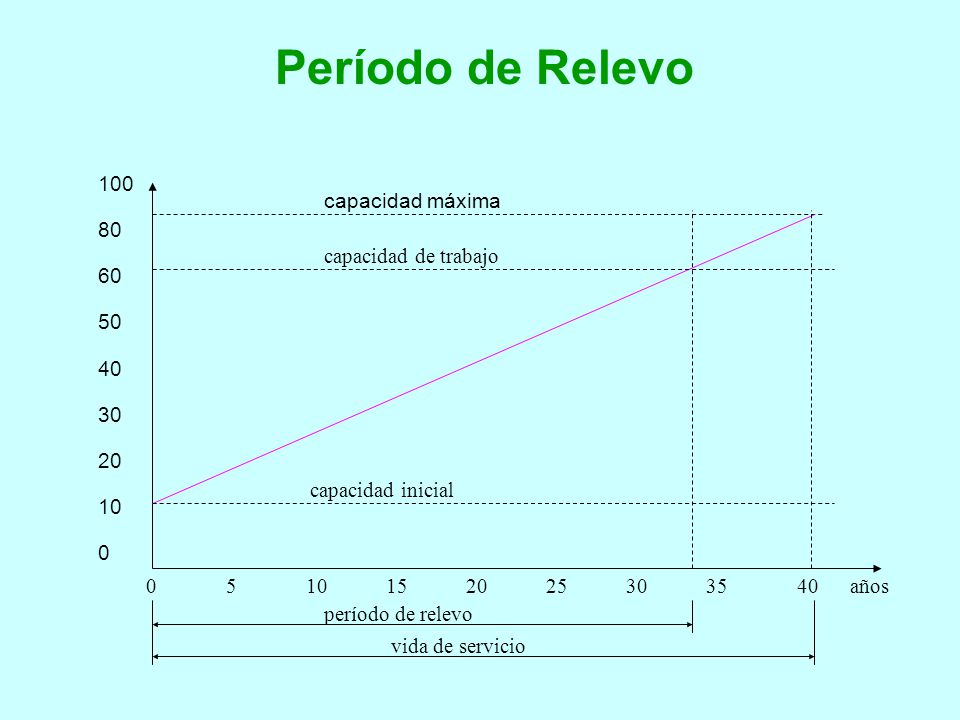

26 Período de Relevo 100 capacidad máxima 80 60 50 capacidad de trabajo
años 100 80 60 50 40 30 20 10 capacidad de trabajo capacidad máxima capacidad inicial período de relevo vida de servicio

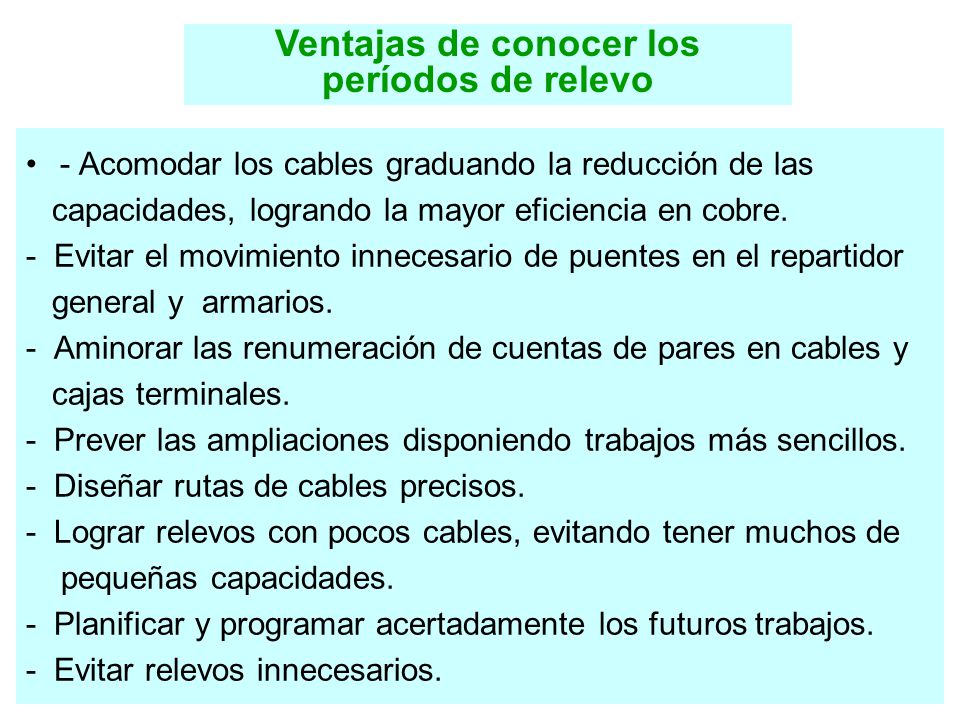

27 Ventajas de conocer los períodos de relevo
- Acomodar los cables graduando la reducción de las capacidades, logrando la mayor eficiencia en cobre. -  Evitar el movimiento innecesario de puentes en el repartidor general y armarios. -  Aminorar las renumeración de cuentas de pares en cables y cajas terminales. -  Prever las ampliaciones disponiendo trabajos más sencillos. -  Diseñar rutas de cables precisos. -  Lograr relevos con pocos cables, evitando tener muchos de pequeñas capacidades. -  Planificar y programar acertadamente los futuros trabajos. -  Evitar relevos innecesarios.

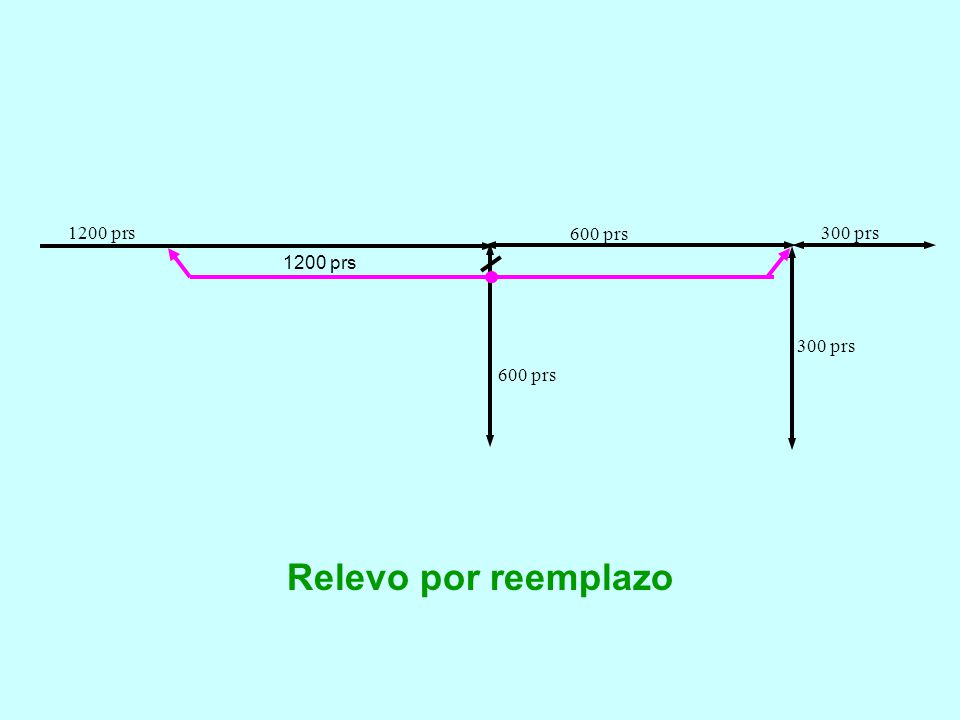

28 1200 prs 300 prs 600 prs Relevo por reemplazo

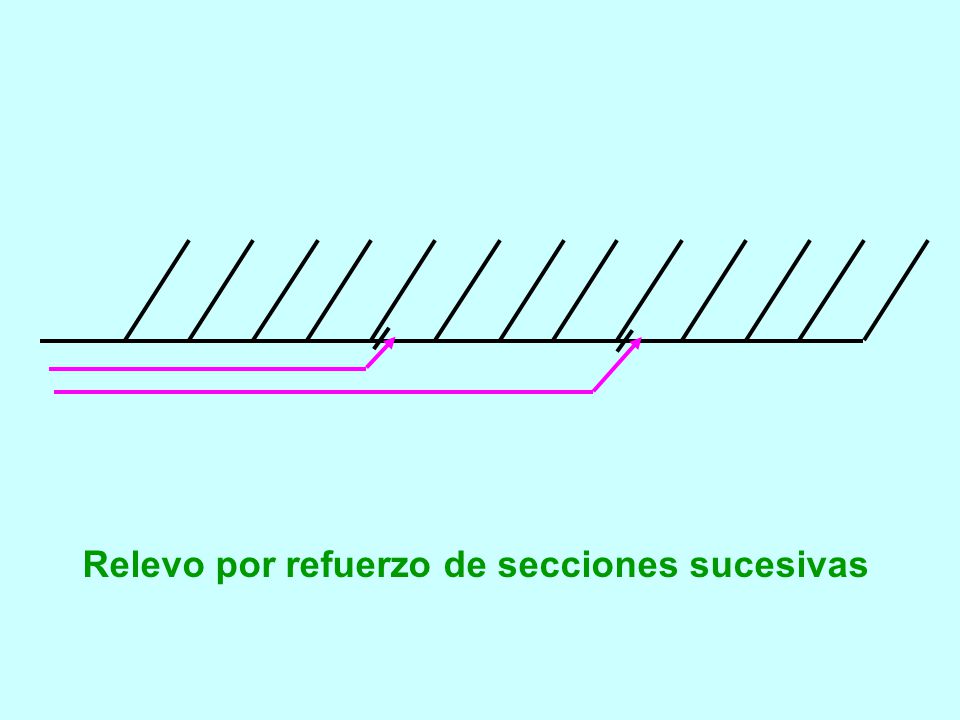

29 Relevo por refuerzo de secciones sucesivas

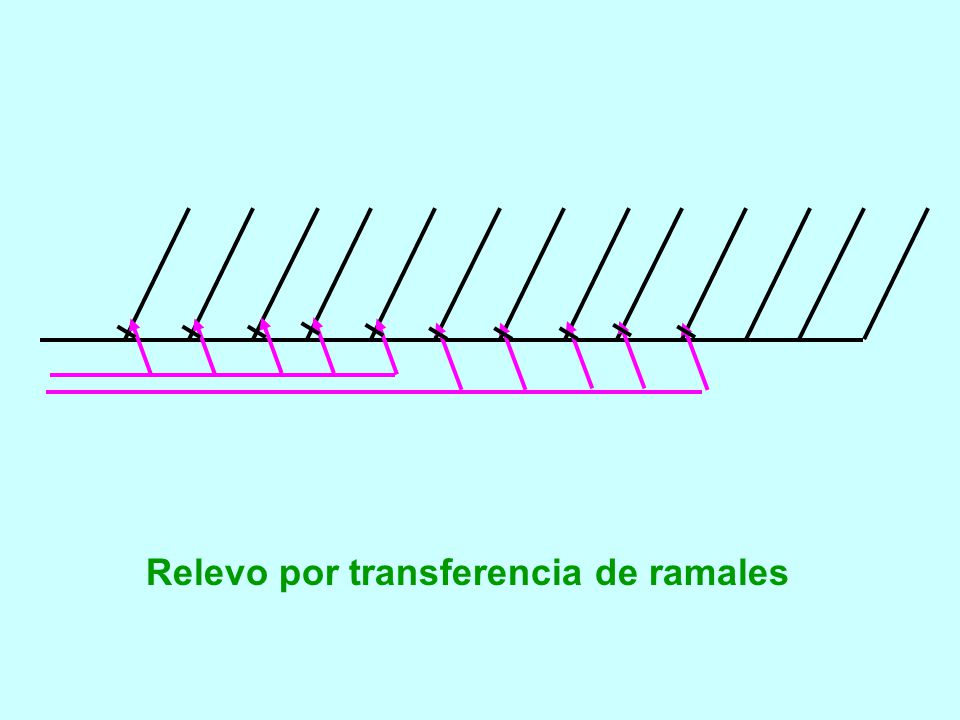

30 Relevo por transferencia de ramales

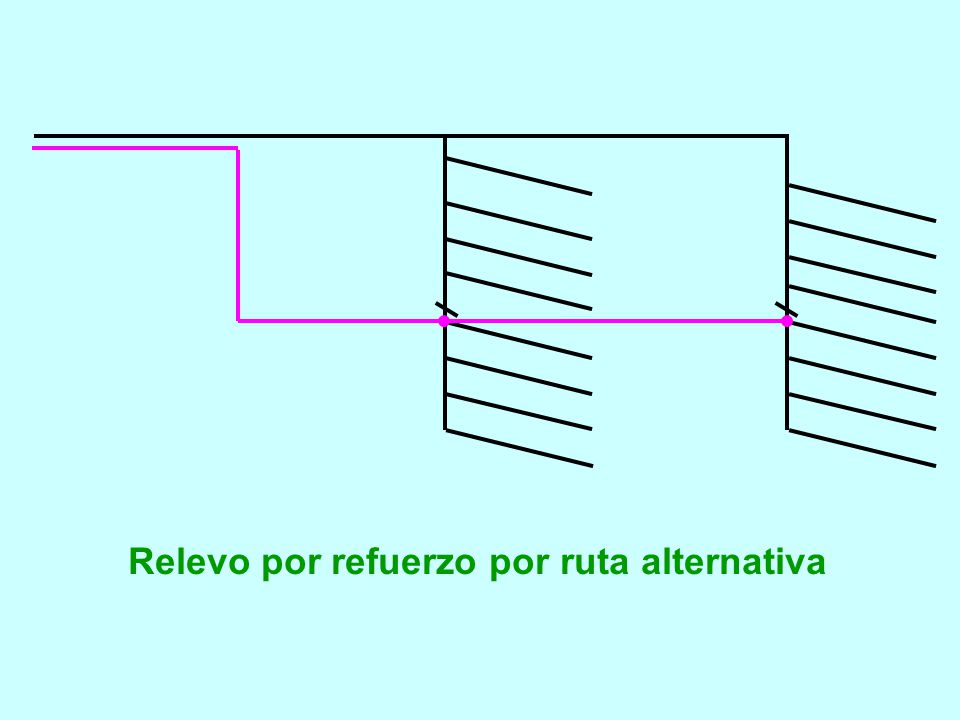

31 Relevo por refuerzo por ruta alternativa

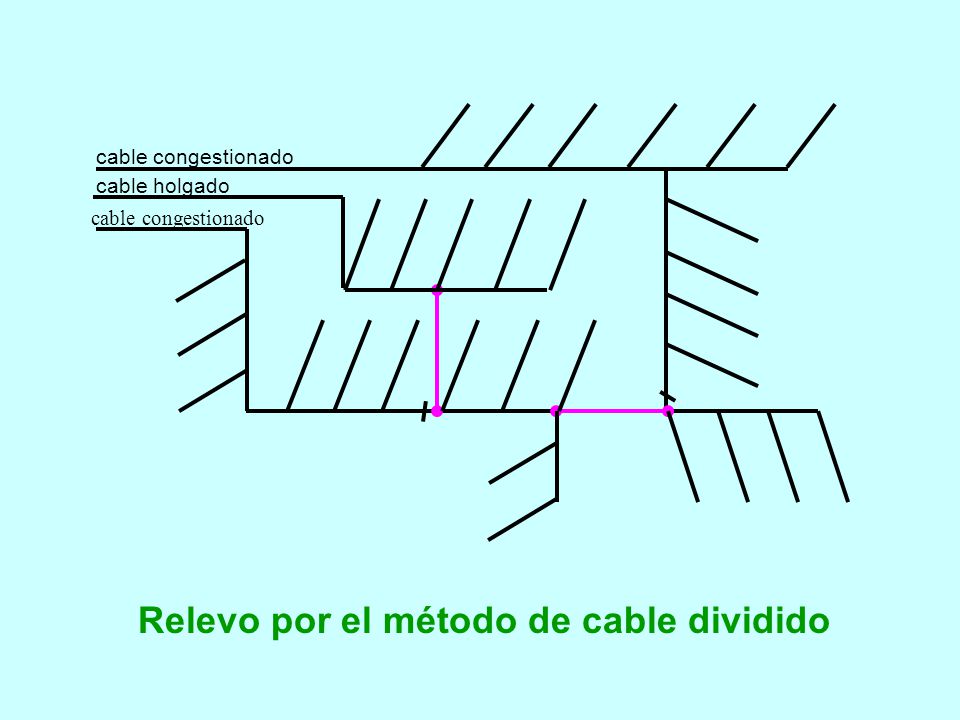

32 Relevo por el método de cable dividido
cable congestionado cable holgado Relevo por el método de cable dividido

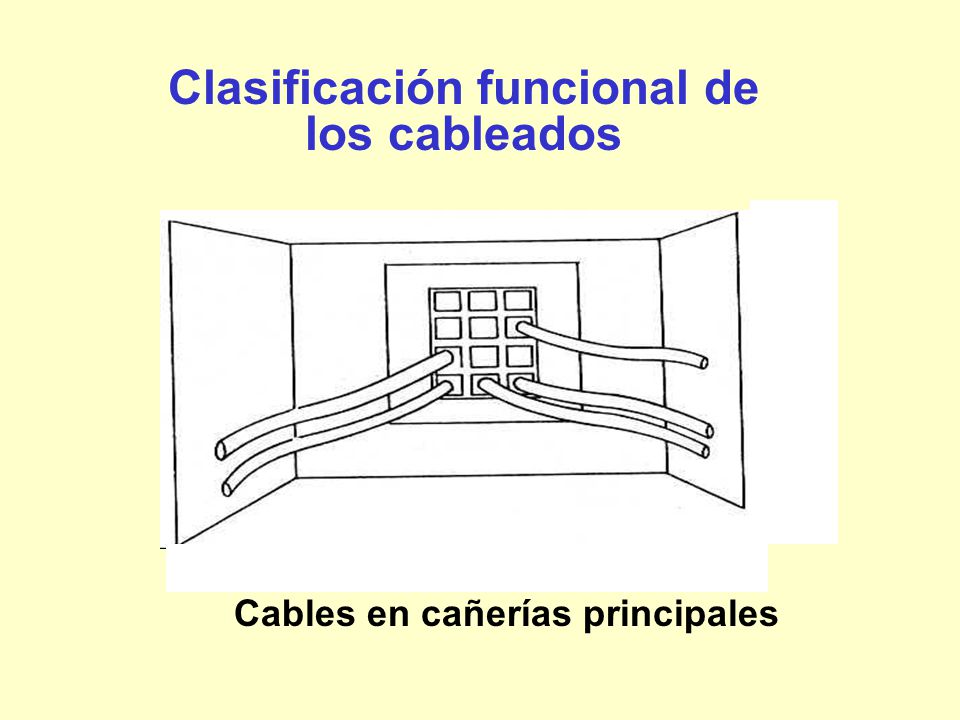

33 Clasificación funcional de los cableados
Cables en cañerías principales

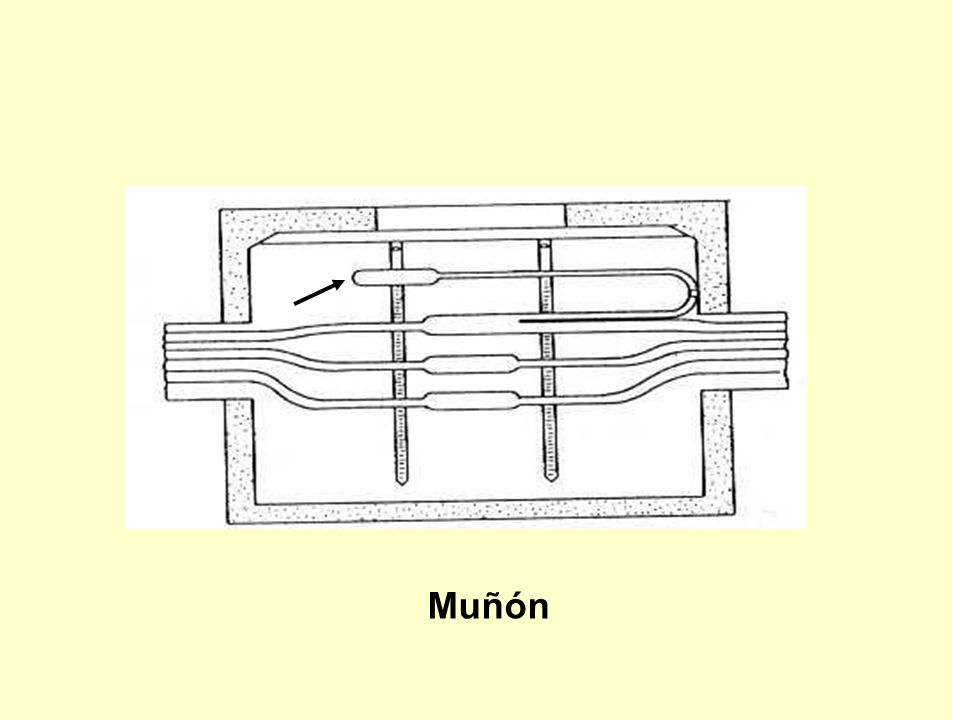

34 Muñón

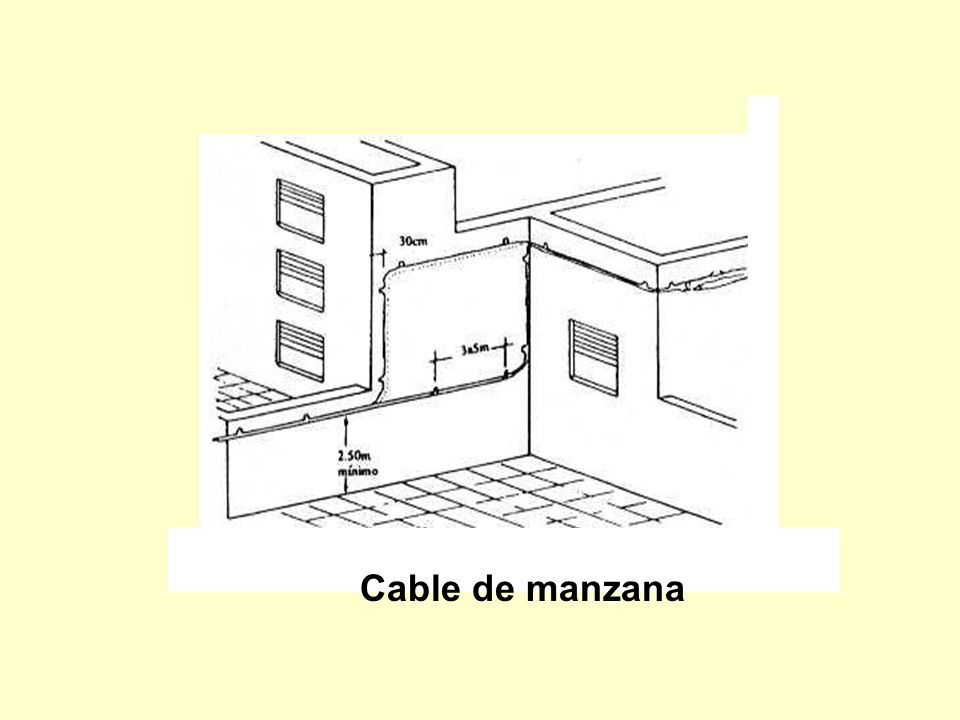

35 Cable de manzana

36 Cable aéreo

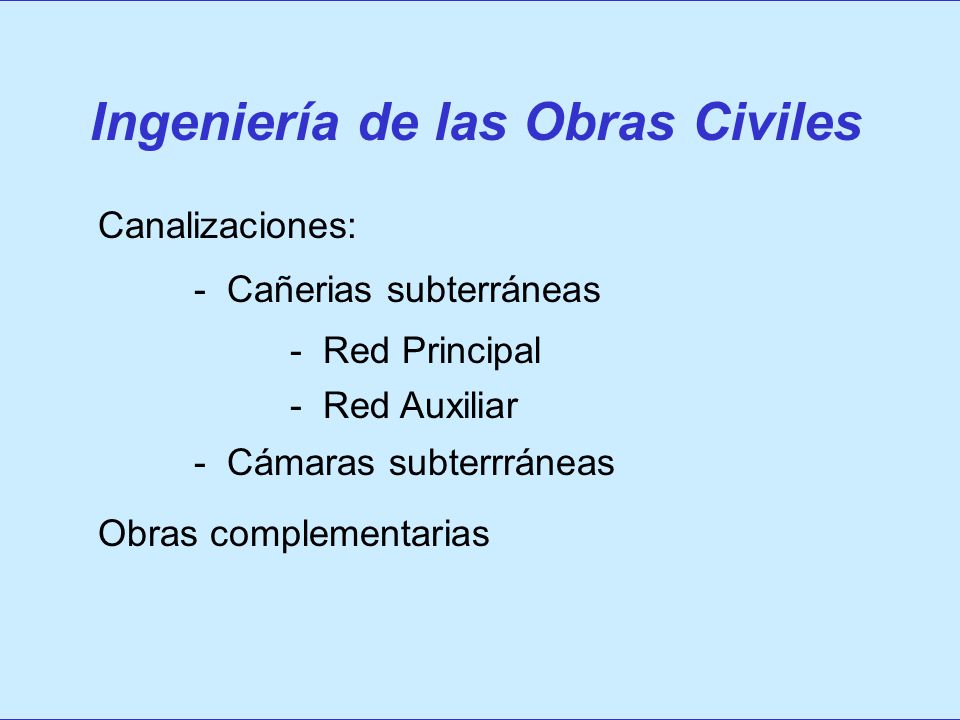

37 Ingeniería de las Obras Civiles
    Ingeniería de las Obras Civiles Canalizaciones: - Cañerias subterráneas - Red Principal - Red Auxiliar - Cámaras subterrráneas Obras complementarias

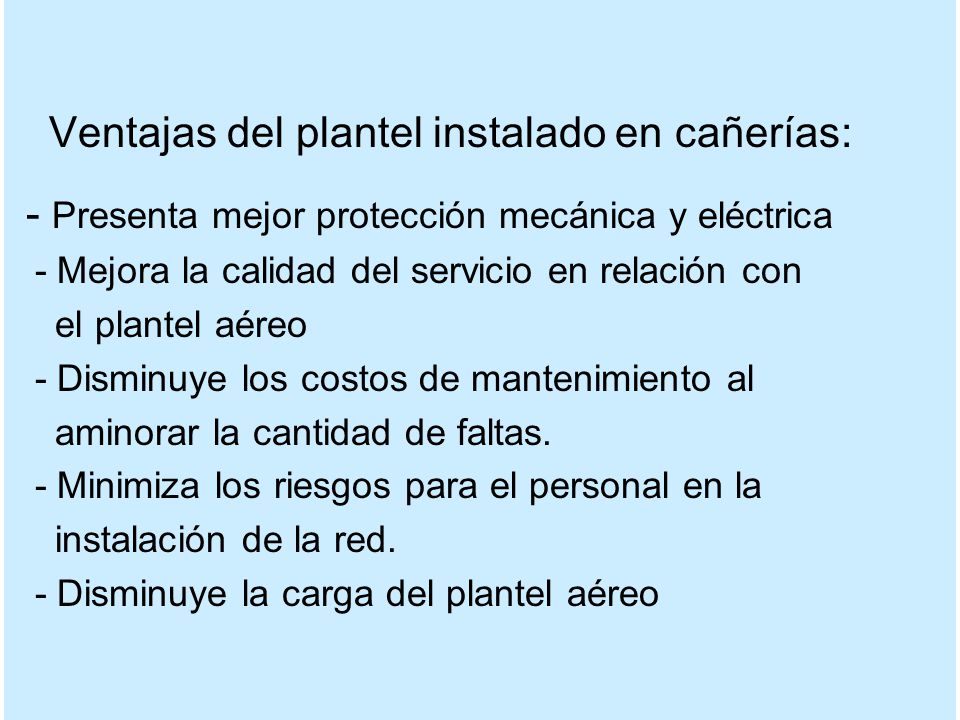

38 Ventajas del plantel instalado en cañerías: - Presenta mejor protección mecánica y eléctrica - Mejora la calidad del servicio en relación con el plantel aéreo - Disminuye los costos de mantenimiento al aminorar la cantidad de faltas. - Minimiza los riesgos para el personal en la instalación de la red. - Disminuye la carga del plantel aéreo

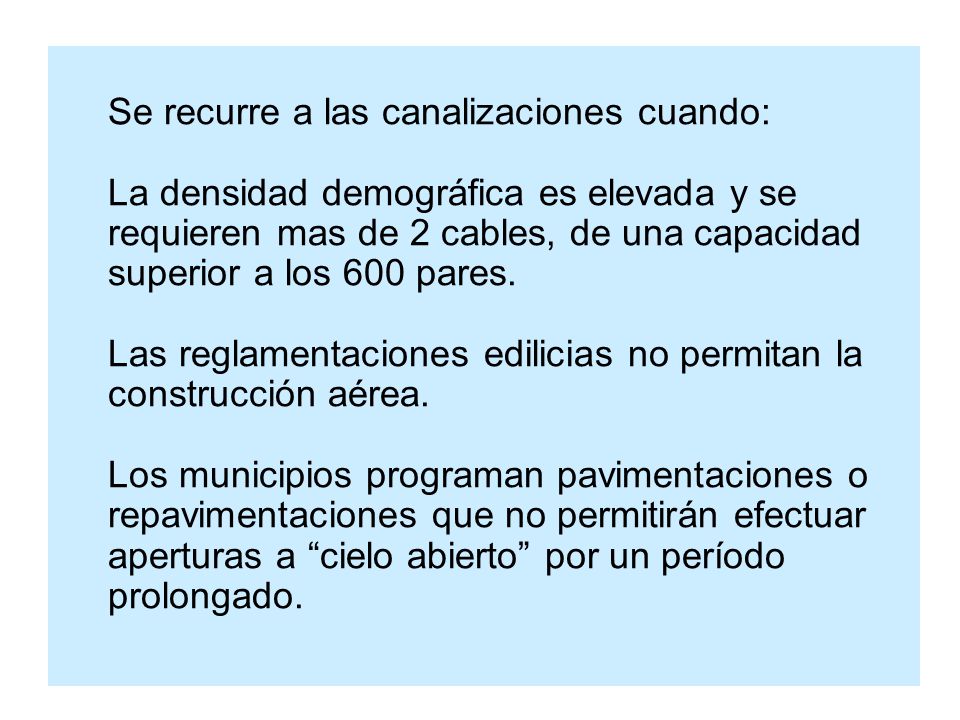

39   Se recurre a las canalizaciones cuando: La densidad demográfica es elevada y se requieren mas de 2 cables, de una capacidad superior a los 600 pares. Las reglamentaciones edilicias no permitan la construcción aérea. Los municipios programan pavimentaciones o repavimentaciones que no permitirán efectuar aperturas a “cielo abierto” por un período prolongado.

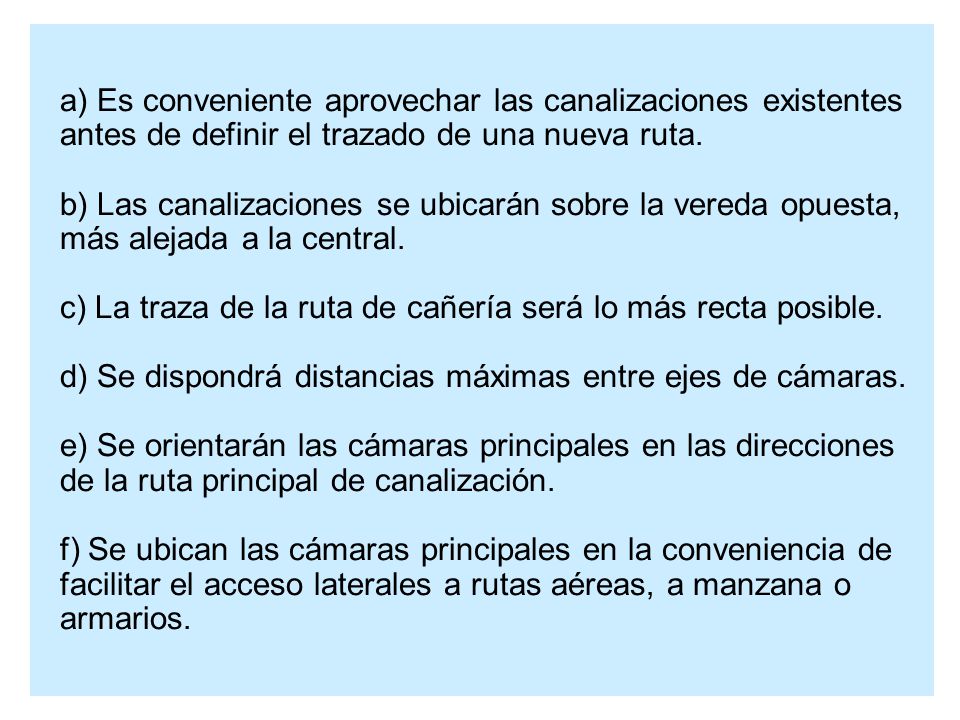

40 a) Es conveniente aprovechar las canalizaciones existentes antes de definir el trazado de una nueva ruta.   b) Las canalizaciones se ubicarán sobre la vereda opuesta, más alejada a la central.   c) La traza de la ruta de cañería será lo más recta posible.   d) Se dispondrá distancias máximas entre ejes de cámaras.   e) Se orientarán las cámaras principales en las direcciones de la ruta principal de canalización.   f) Se ubican las cámaras principales en la conveniencia de facilitar el acceso laterales a rutas aéreas, a manzana o armarios.

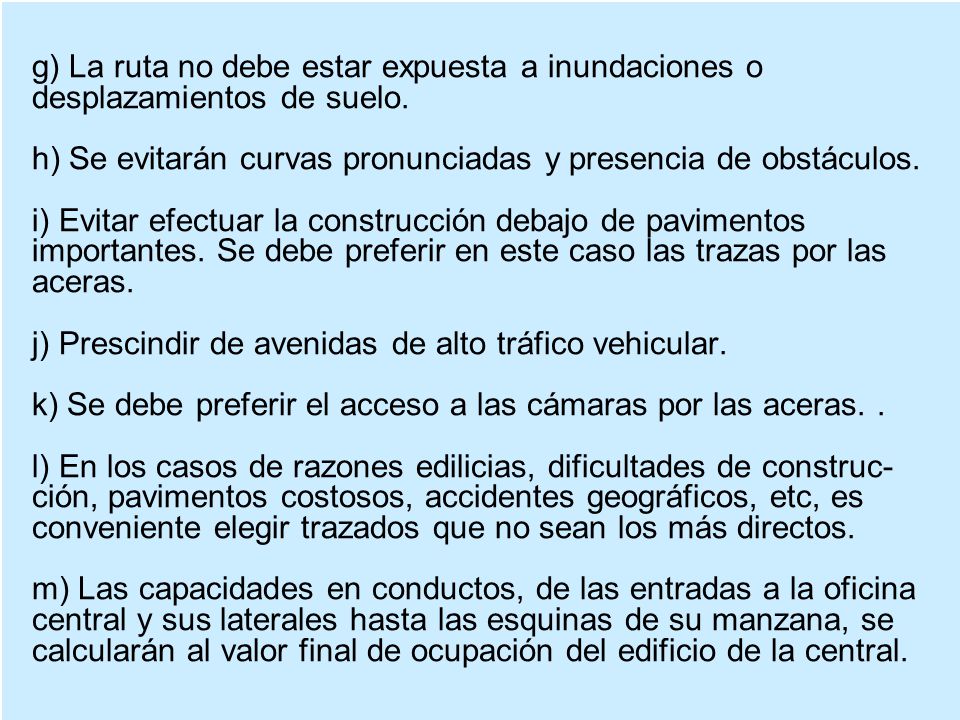

41 g) La ruta no debe estar expuesta a inundaciones o desplazamientos de suelo.   h) Se evitarán curvas pronunciadas y presencia de obstáculos.   i) Evitar efectuar la construcción debajo de pavimentos importantes. Se debe preferir en este caso las trazas por las aceras.   j) Prescindir de avenidas de alto tráfico vehicular. k) Se debe preferir el acceso a las cámaras por las aceras. .   l) En los casos de razones edilicias, dificultades de construc-ción, pavimentos costosos, accidentes geográficos, etc, es conveniente elegir trazados que no sean los más directos.   m) Las capacidades en conductos, de las entradas a la oficina central y sus laterales hasta las esquinas de su manzana, se calcularán al valor final de ocupación del edificio de la central.

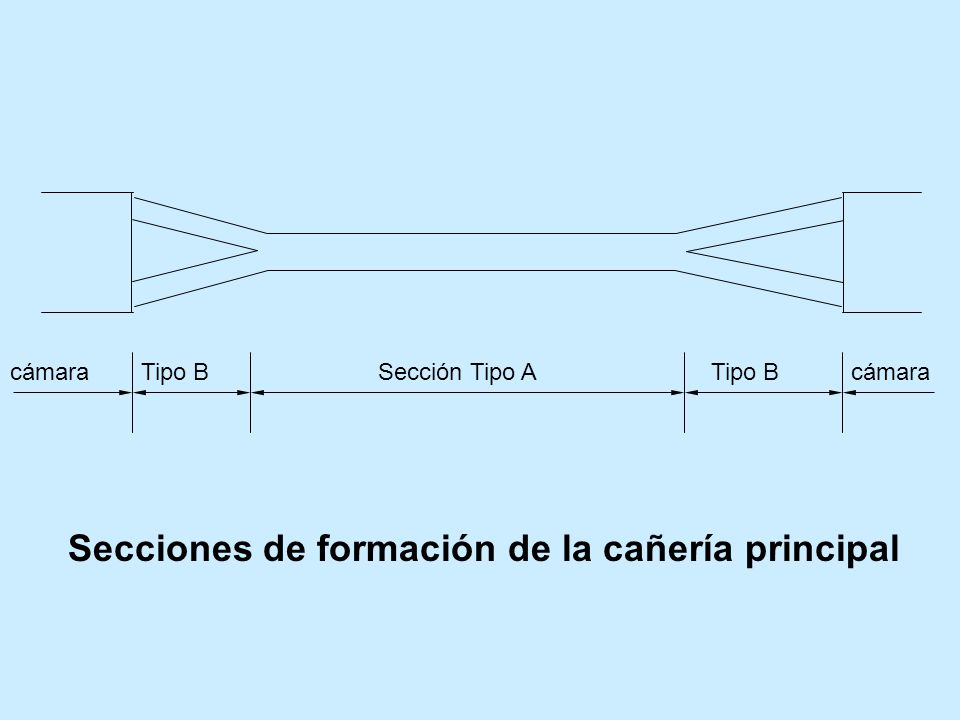

42 Secciones de formación de la cañería principal
Sección Tipo A Tipo B cámara Secciones de formación de la cañería principal

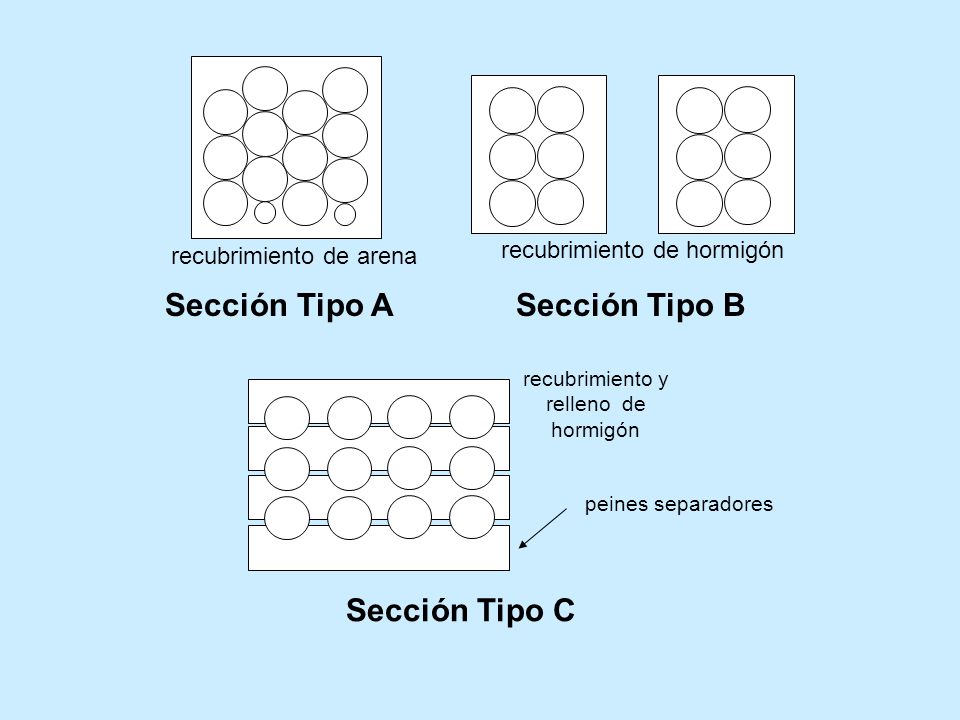

43 Sección Tipo A Sección Tipo B Sección Tipo C recubrimiento de hormigón
recubrimiento de arena Sección Tipo A Sección Tipo B recubrimiento y relleno de hormigón peines separadores Sección Tipo C

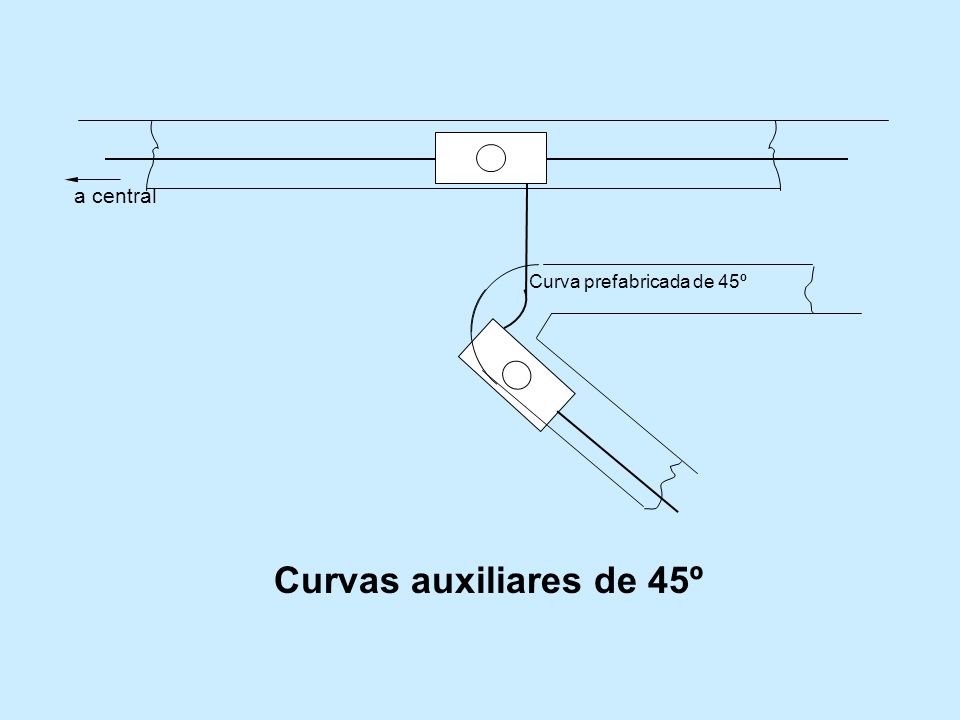

44 a central Curva prefabricada de 45º Curvas auxiliares de 45º

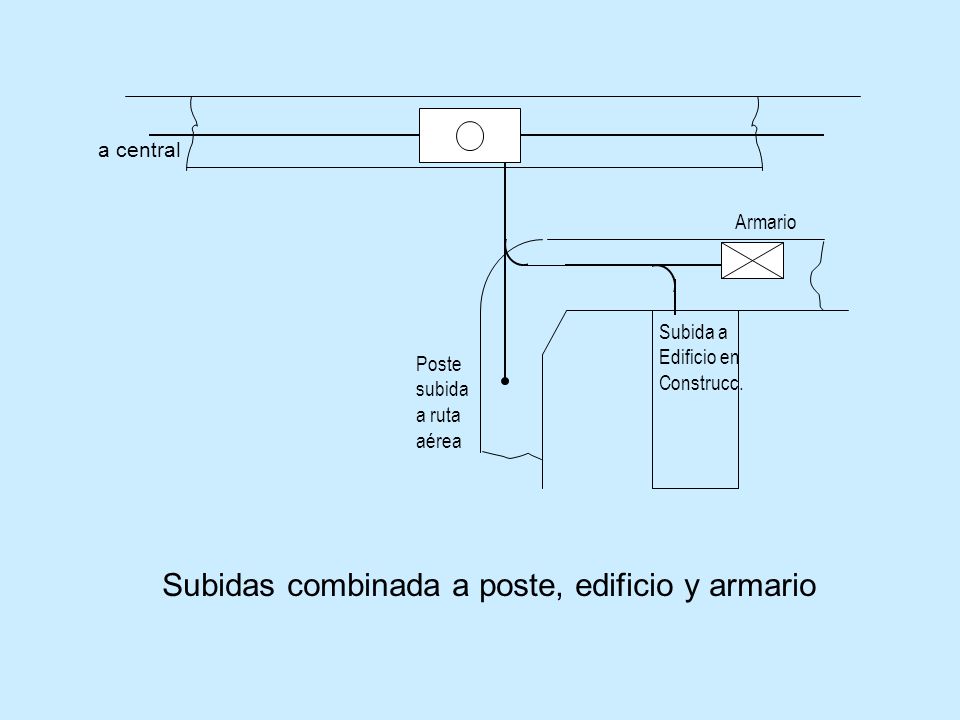

45 Subidas combinada a poste, edificio y armario
a central Subida a Edificio en Construcc. Armario Poste subida a ruta aérea Subidas combinada a poste, edificio y armario

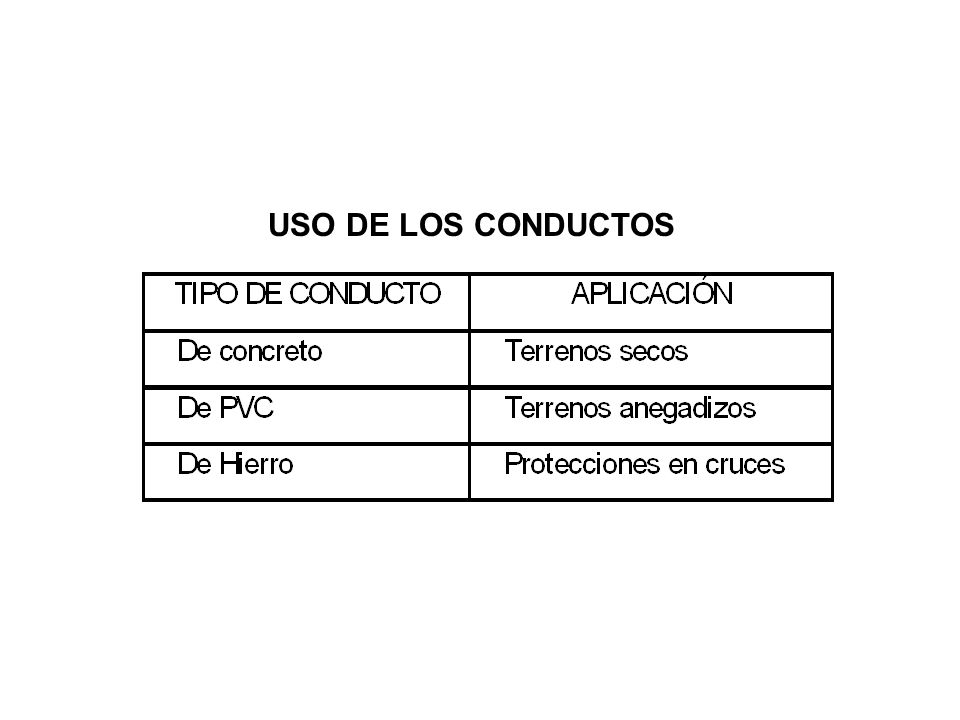

46 USO DE LOS CONDUCTOS

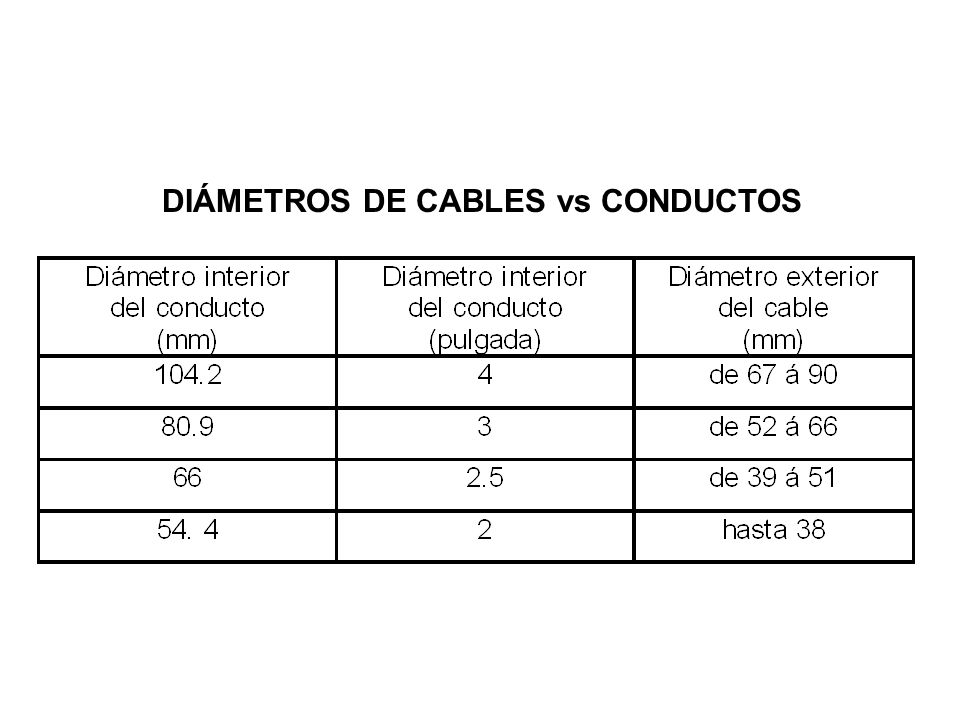

47 DIÁMETROS DE CABLES vs CONDUCTOS

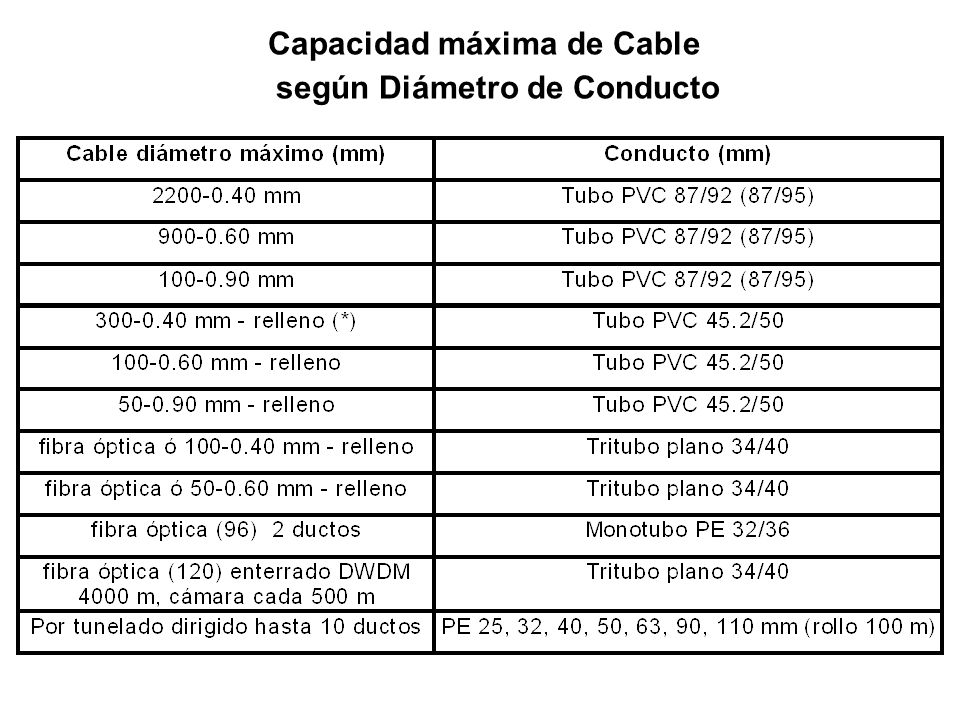

48 según Diámetro de Conducto
Capacidad máxima de Cable según Diámetro de Conducto

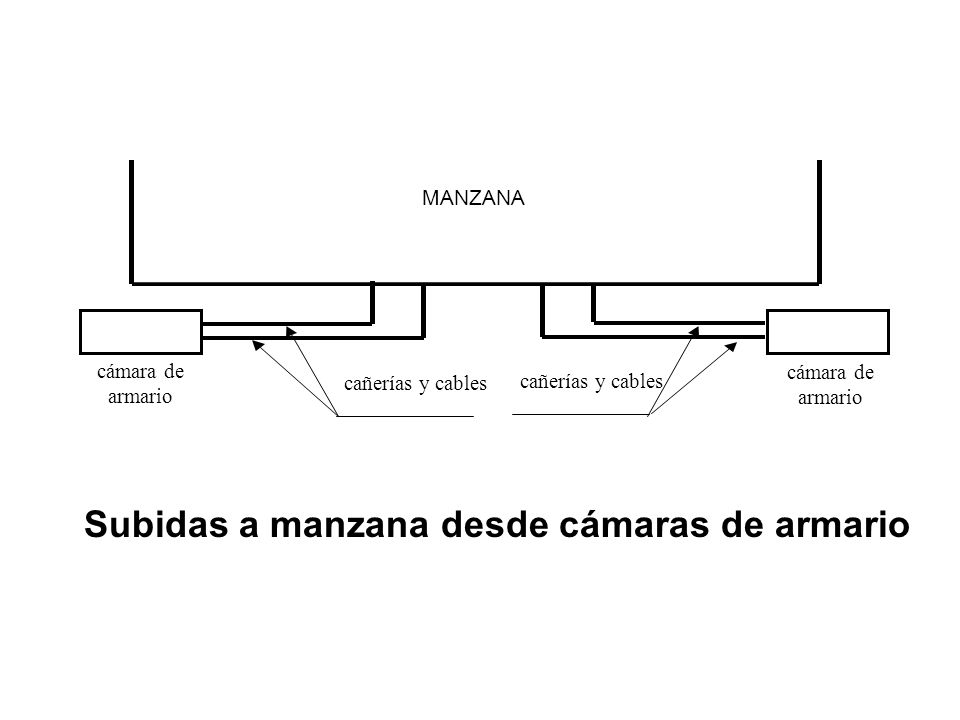

49 Subidas a manzana desde cámaras de armario
cámara de armario cañerías y cables MANZANA Subidas a manzana desde cámaras de armario

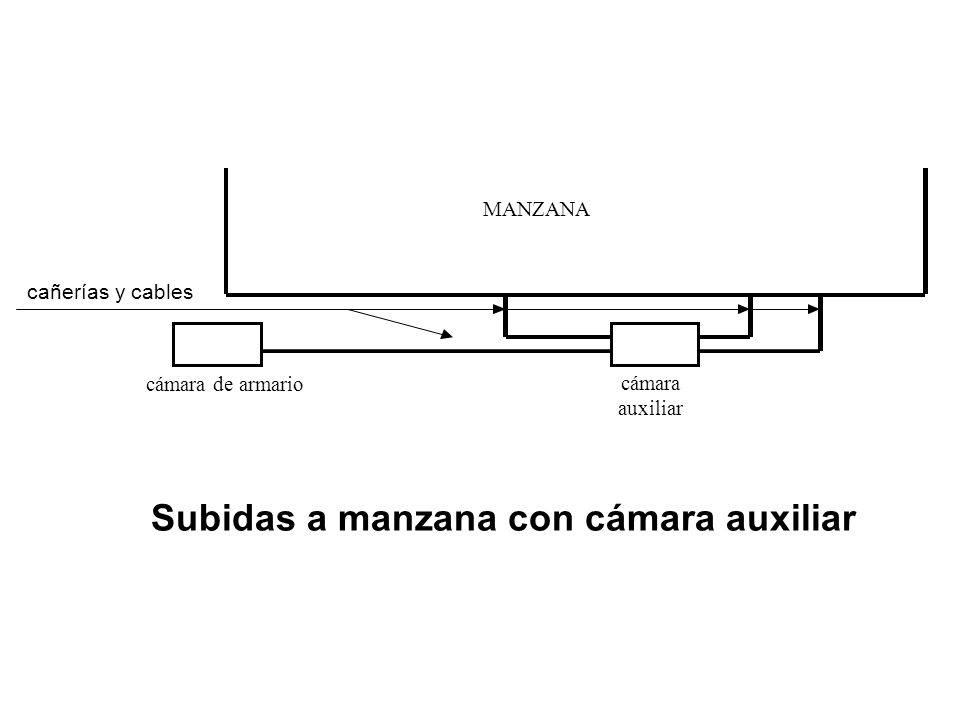

50 Subidas a manzana con cámara auxiliar
cámara de armario cañerías y cables MANZANA cámara auxiliar Subidas a manzana con cámara auxiliar

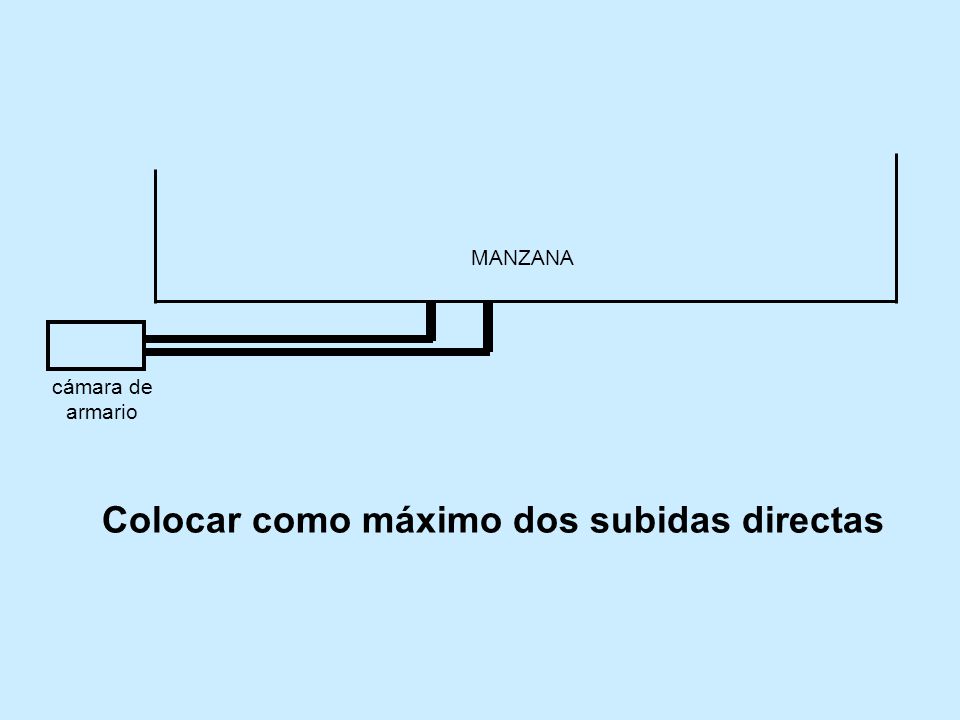

51 Colocar como máximo dos subidas directas
cámara de armario MANZANA Colocar como máximo dos subidas directas

52 Distancias mínimas entre cámaras
auxiliar Min. 30 m Cámara de armario MANZANA Distancias mínimas entre cámaras

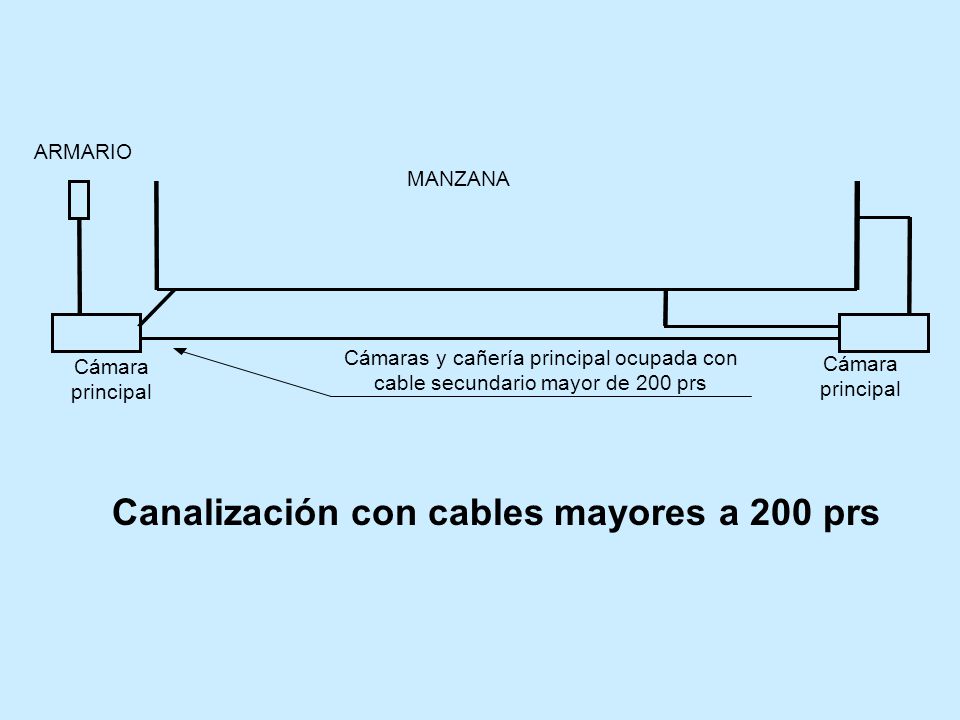

53 Canalización con cables mayores a 200 prs
Cámara principal Cámaras y cañería principal ocupada con cable secundario mayor de 200 prs ARMARIO MANZANA Canalización con cables mayores a 200 prs

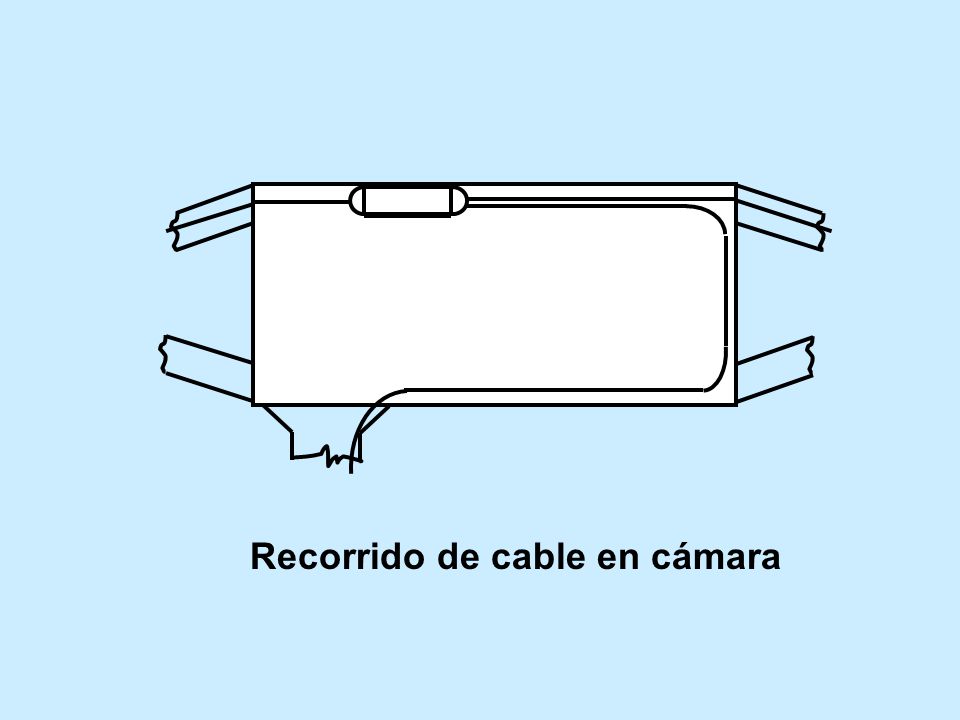

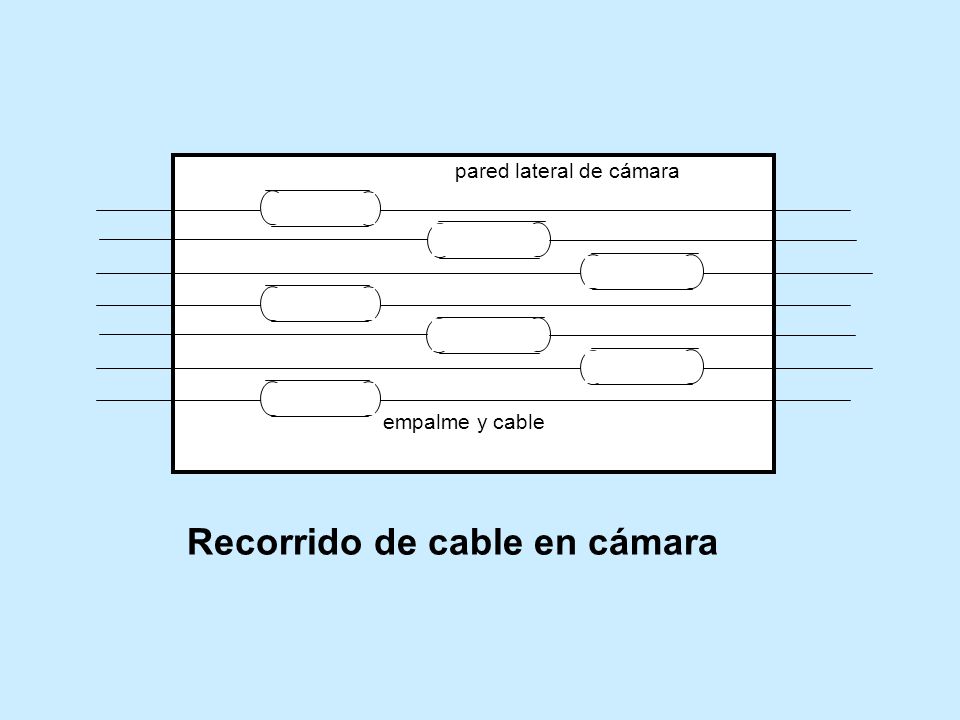

54 Recorrido de cable en cámara

55 Recorrido de cable en cámara
pared lateral de cámara empalme y cable Recorrido de cable en cámara

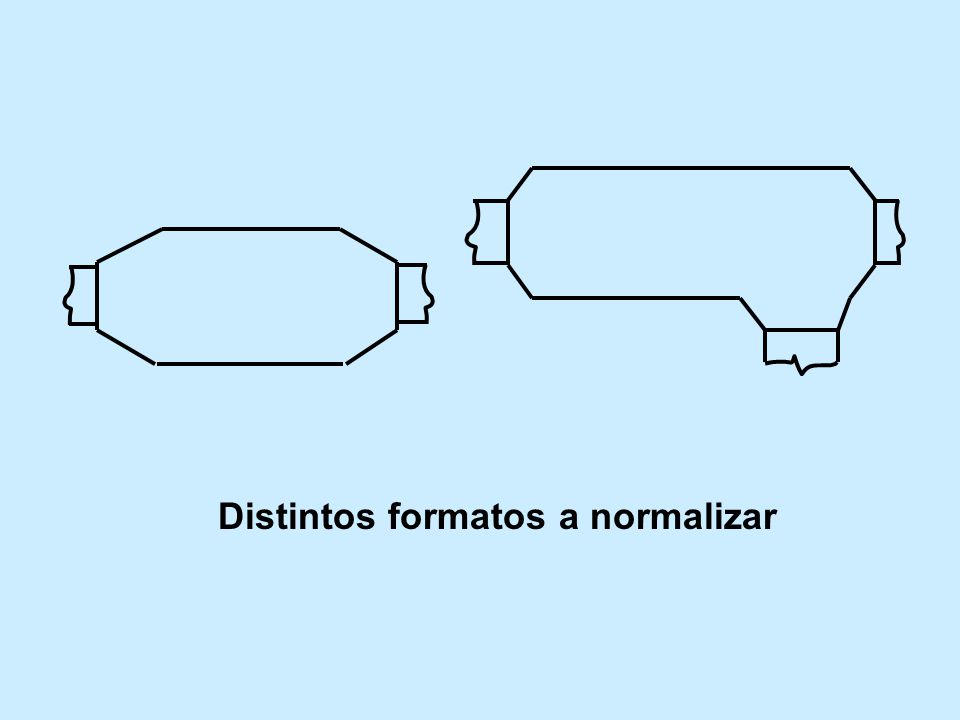

56 Distintos formatos a normalizar

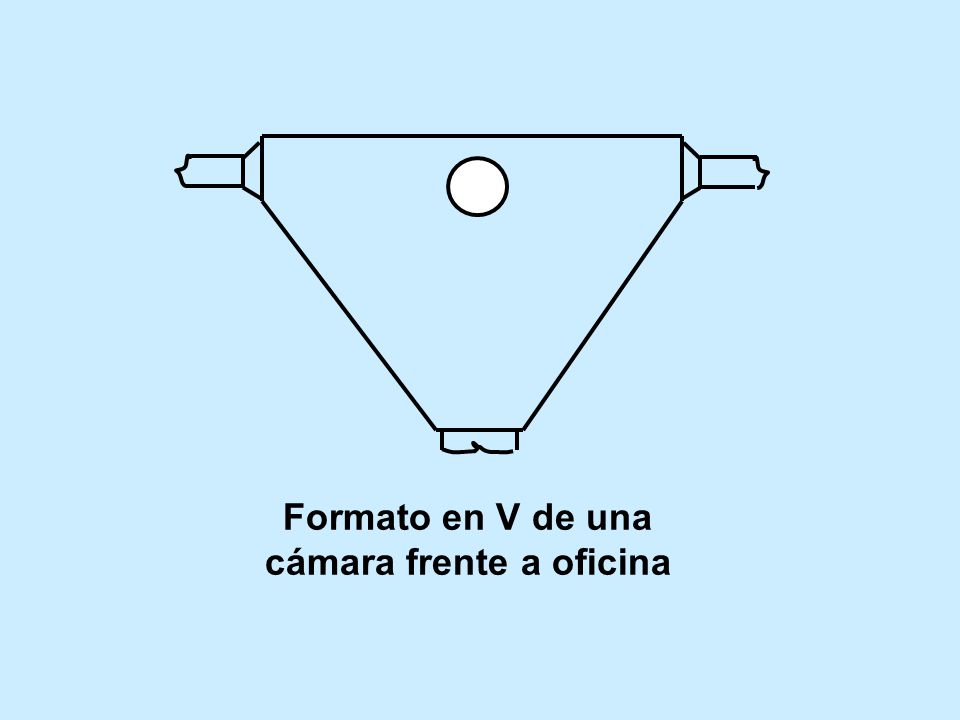

57 Formato en V de una cámara frente a oficina

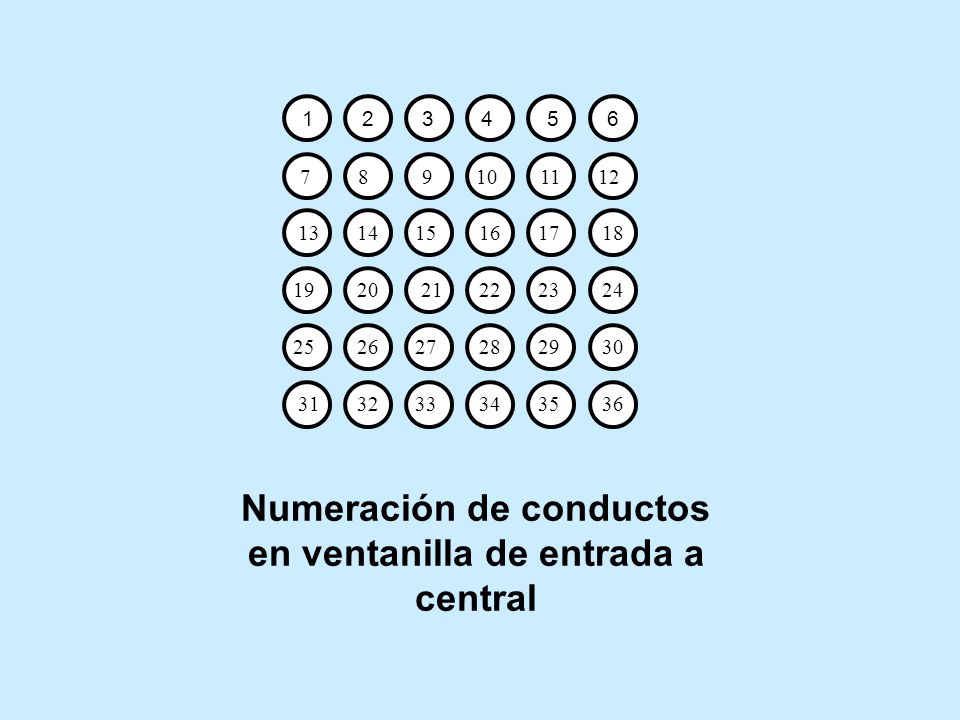

58 Numeración de conductos en ventanilla de entrada a central
Numeración de conductos en ventanilla de entrada a central

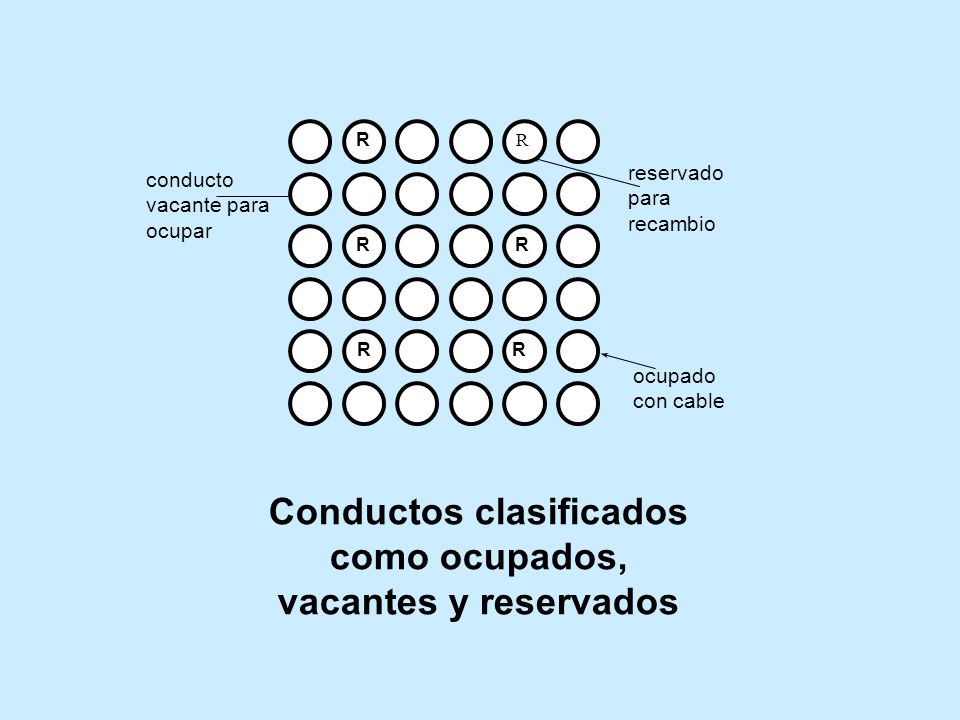

59 Conductos clasificados como ocupados, vacantes y reservados
ocupado con cable R reservado para recambio conducto vacante para ocupar Conductos clasificados como ocupados, vacantes y reservados

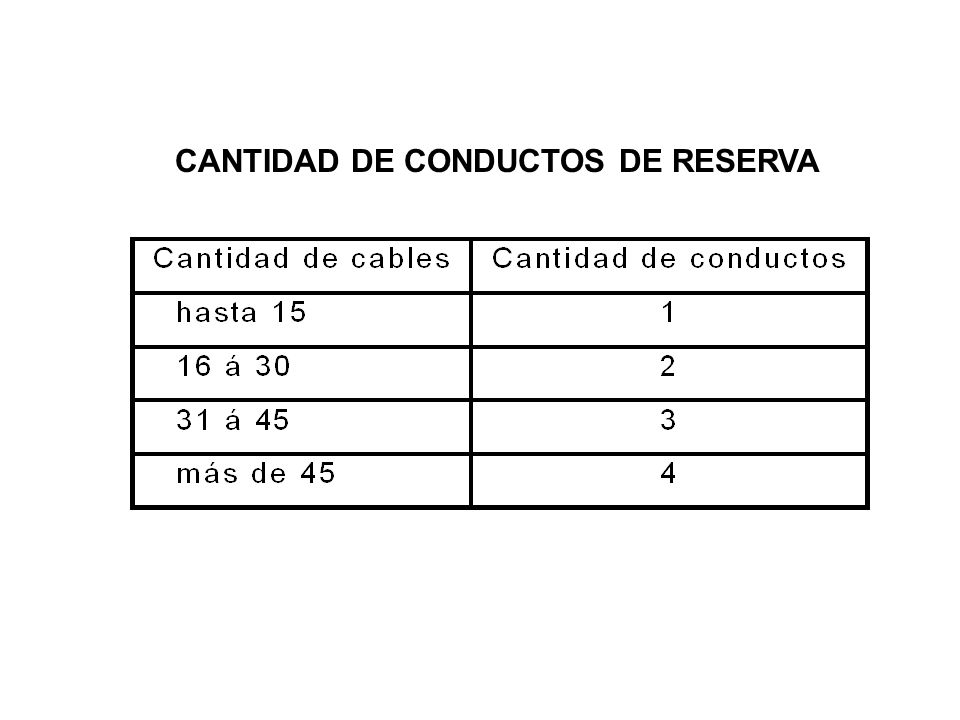

60 CANTIDAD DE CONDUCTOS DE RESERVA

61 Secuencia de instalación de los cables
Cables de acceso Cables de enlace Secuencia de instalación de los cables

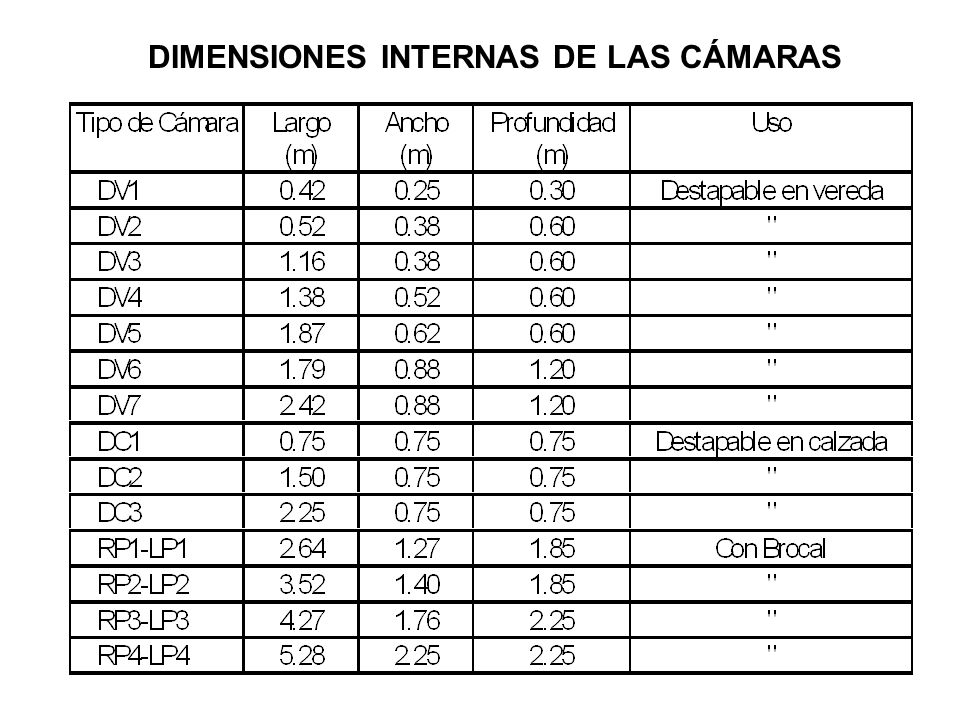

62 DIMENSIONES INTERNAS DE LAS CÁMARAS

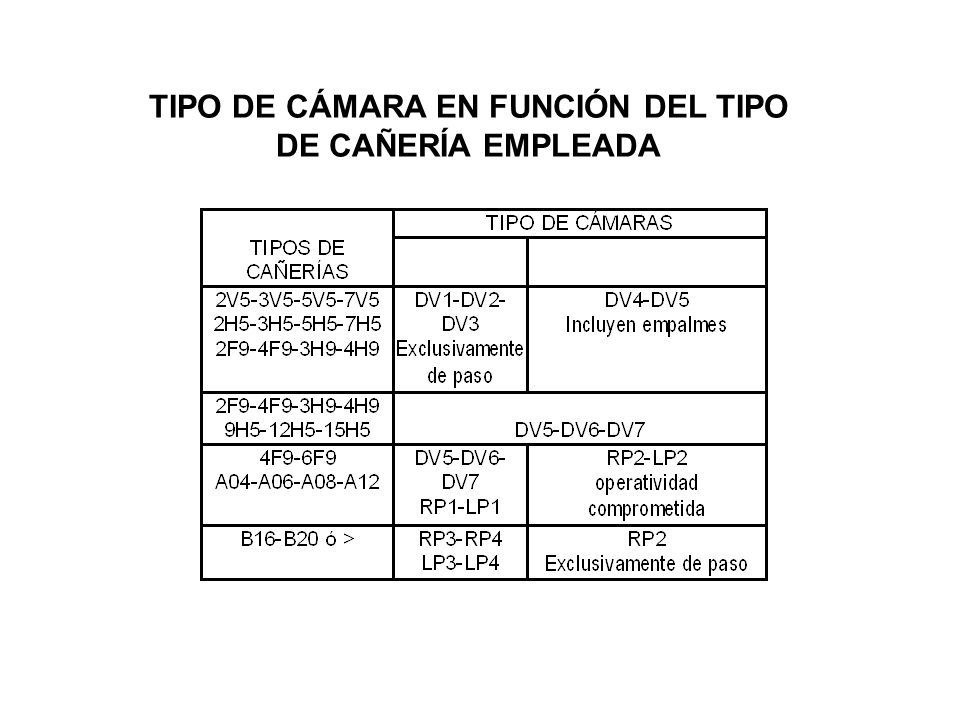

63 TIPO DE CÁMARA EN FUNCIÓN DEL TIPO DE CAÑERÍA EMPLEADA

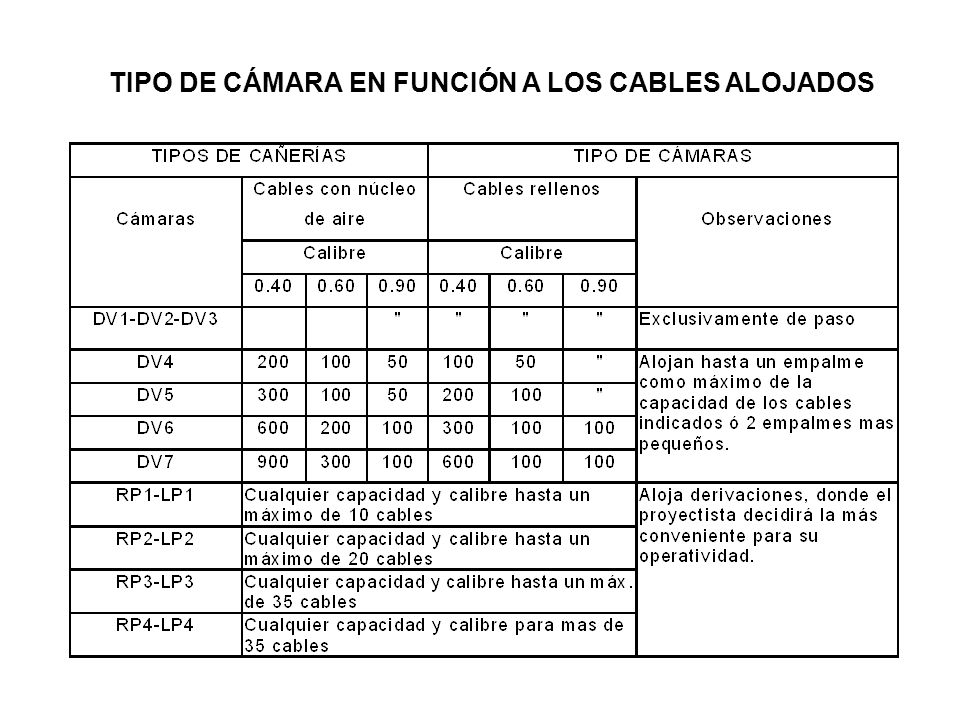

64 TIPO DE CÁMARA EN FUNCIÓN A LOS CABLES ALOJADOS

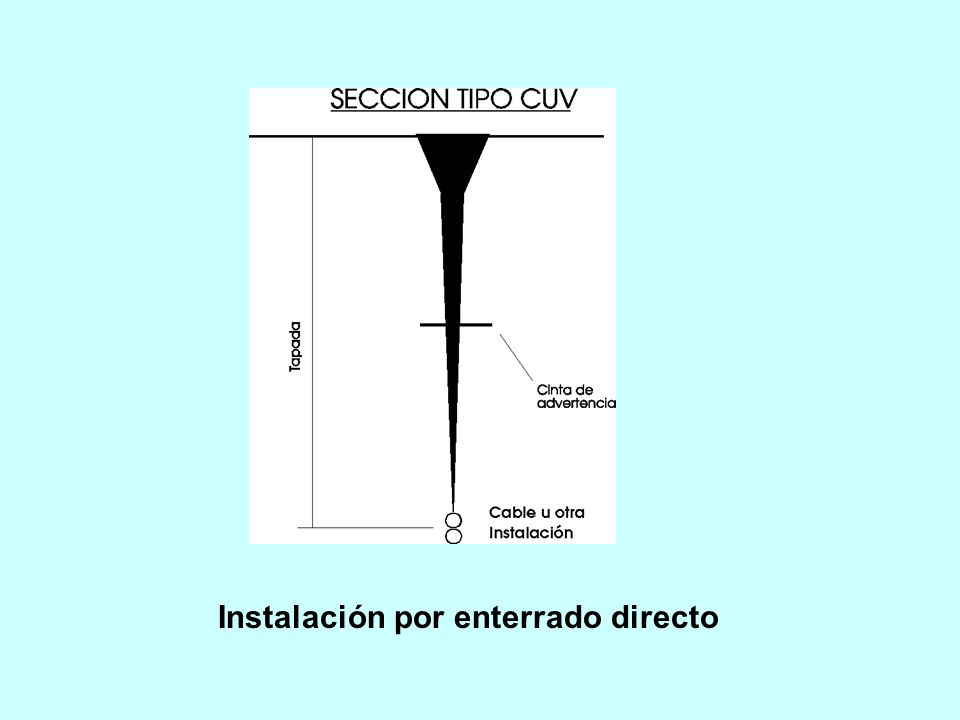

65 Instalación por enterrado directo

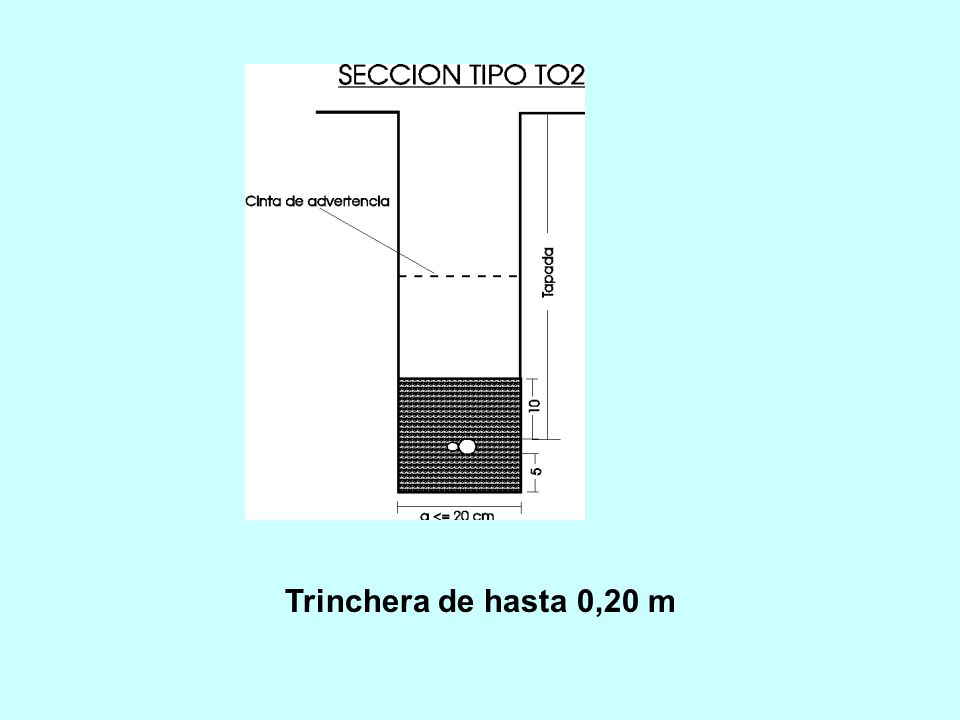

66 Trinchera de hasta 0,20 m

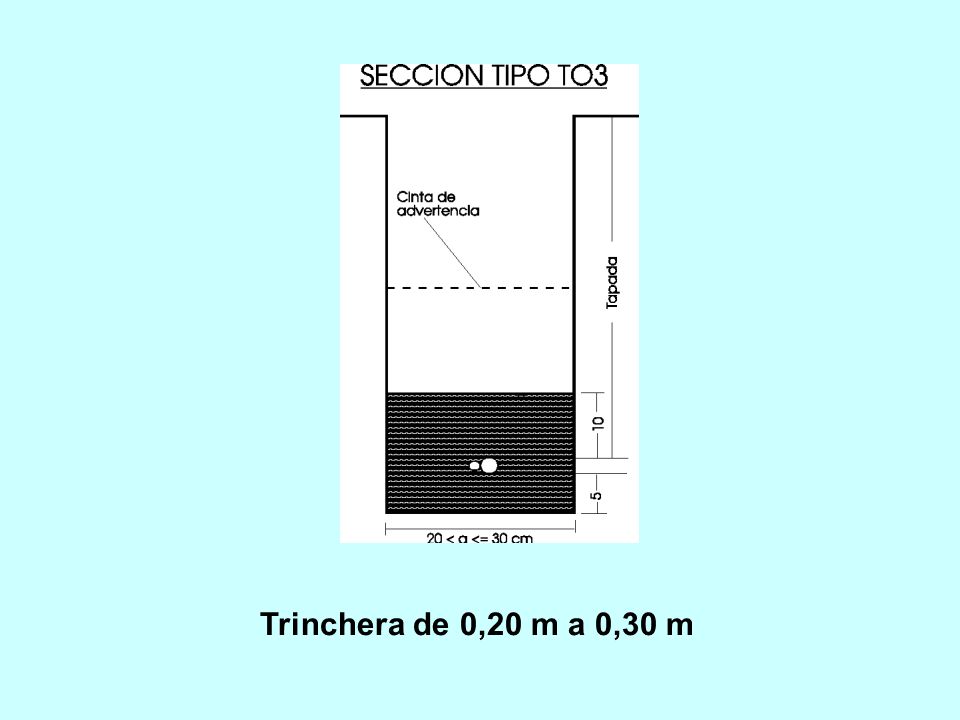

67 Trinchera de 0,20 m a 0,30 m

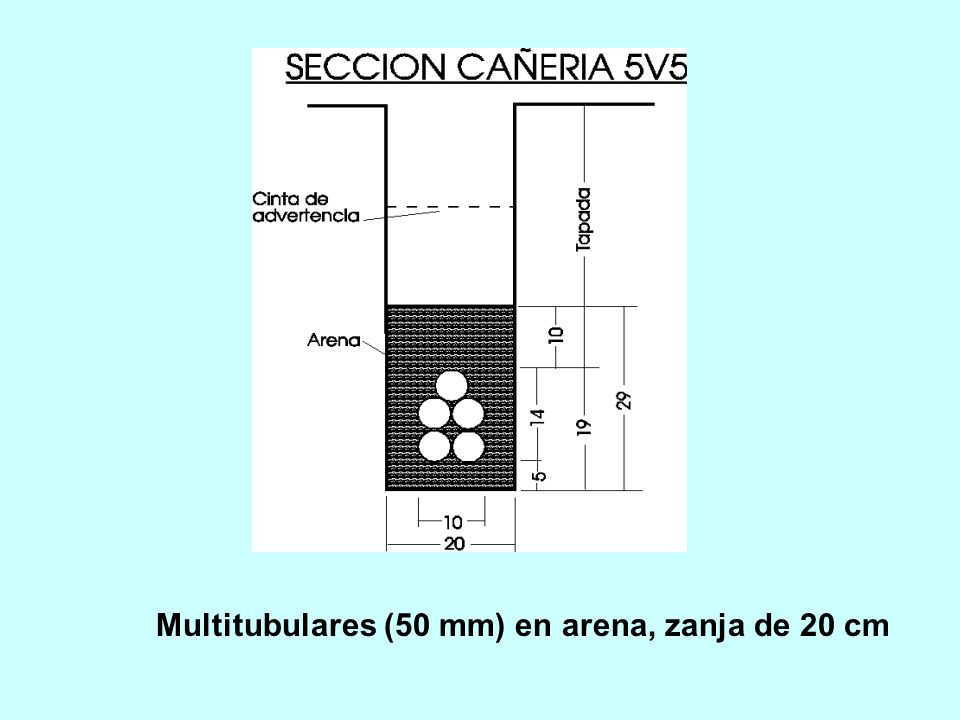

68 Multitubulares (50 mm) en arena, zanja de 20 cm

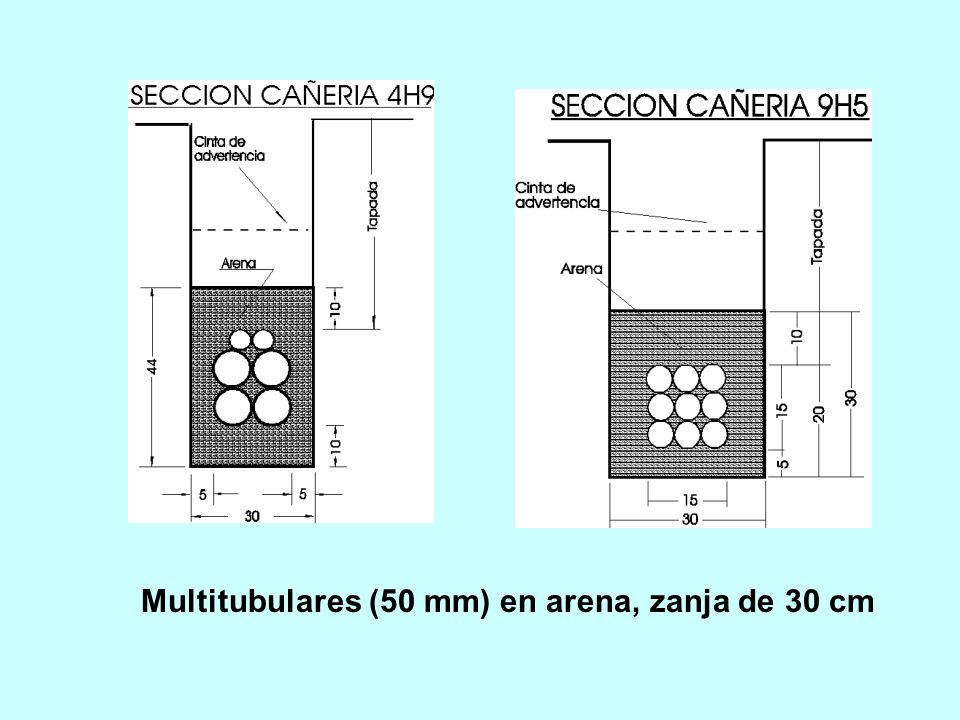

69 Multitubulares (50 mm) en arena, zanja de 30 cm

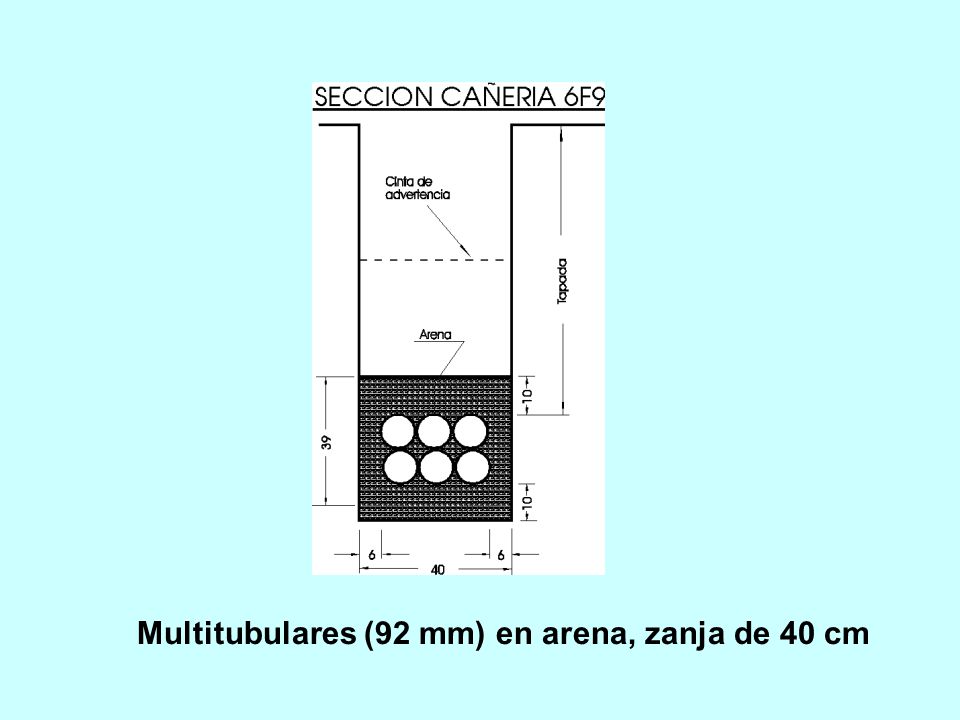

70 Multitubulares (92 mm) en arena, zanja de 40 cm

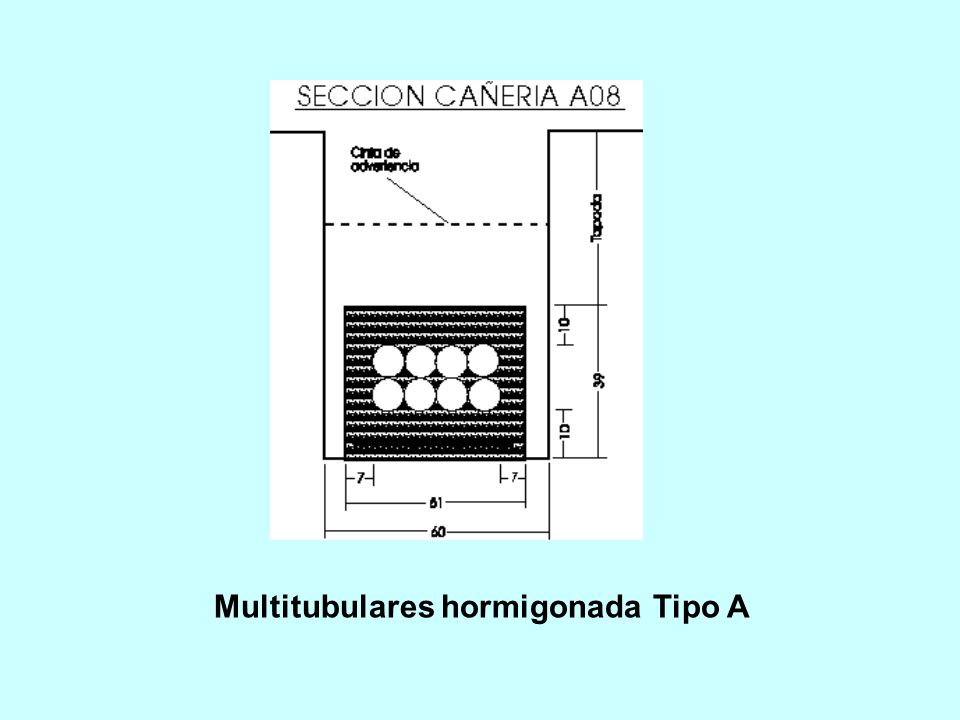

71 Multitubulares hormigonada Tipo A

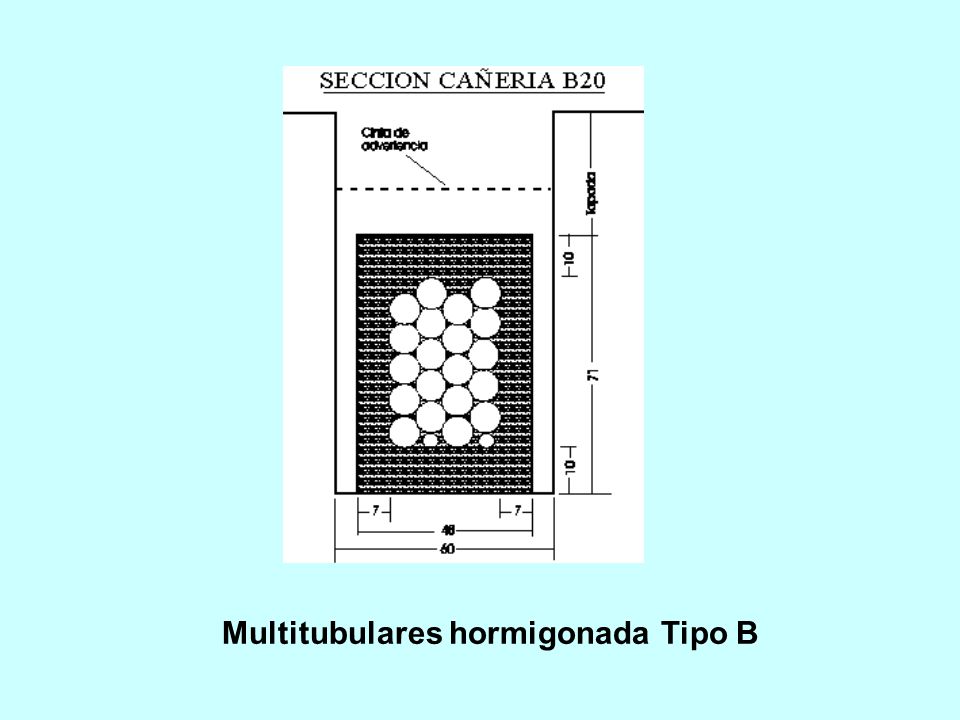

72 Multitubulares hormigonada Tipo B

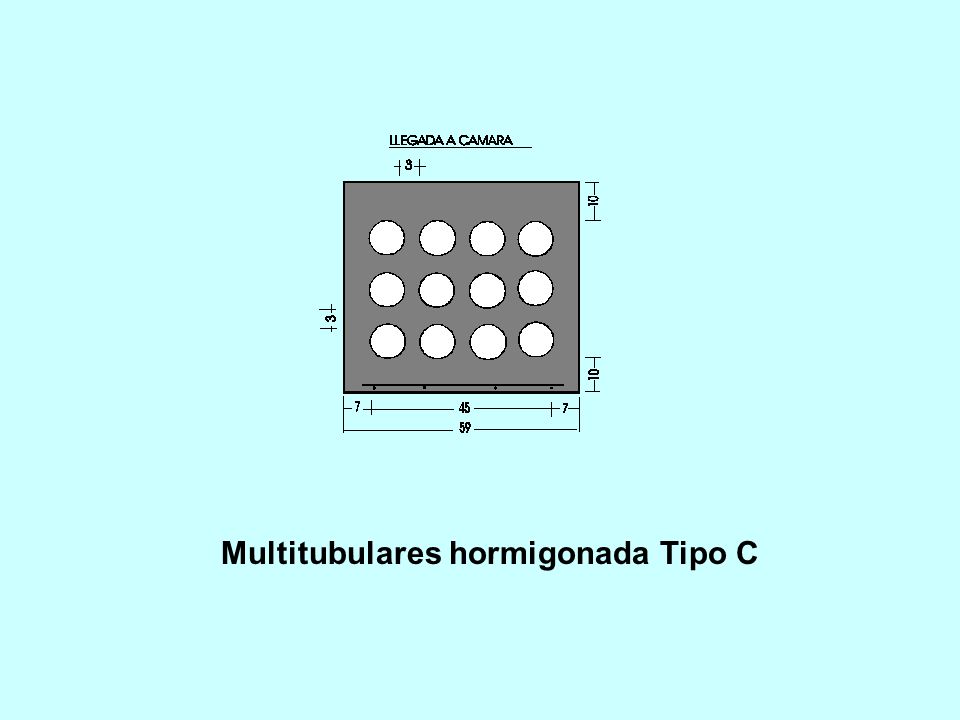

73 Multitubulares hormigonada Tipo C

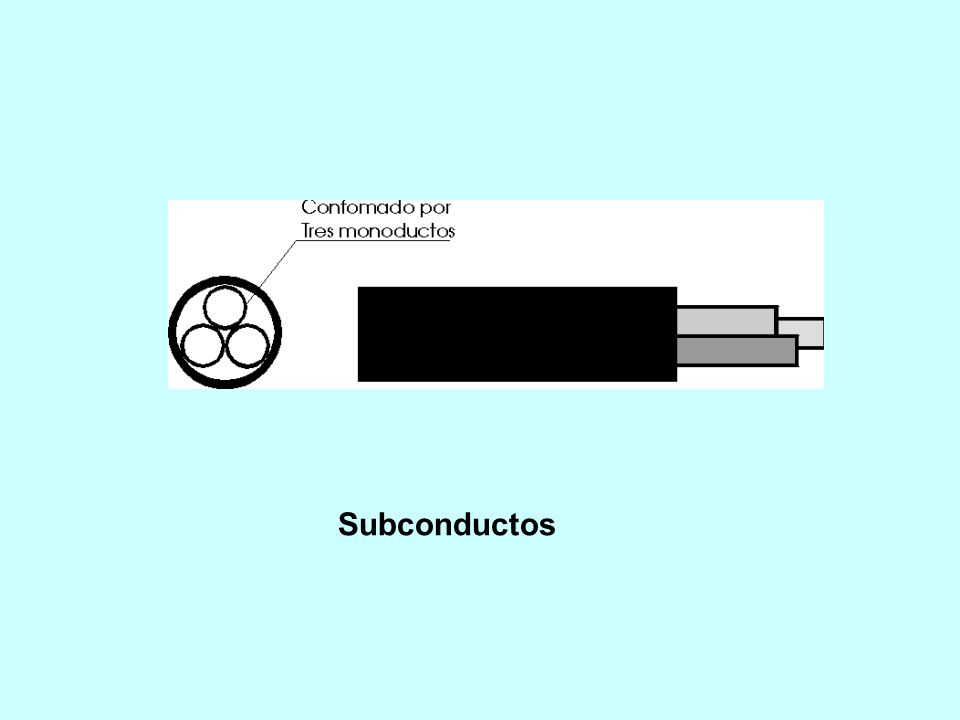

74 Subconductos

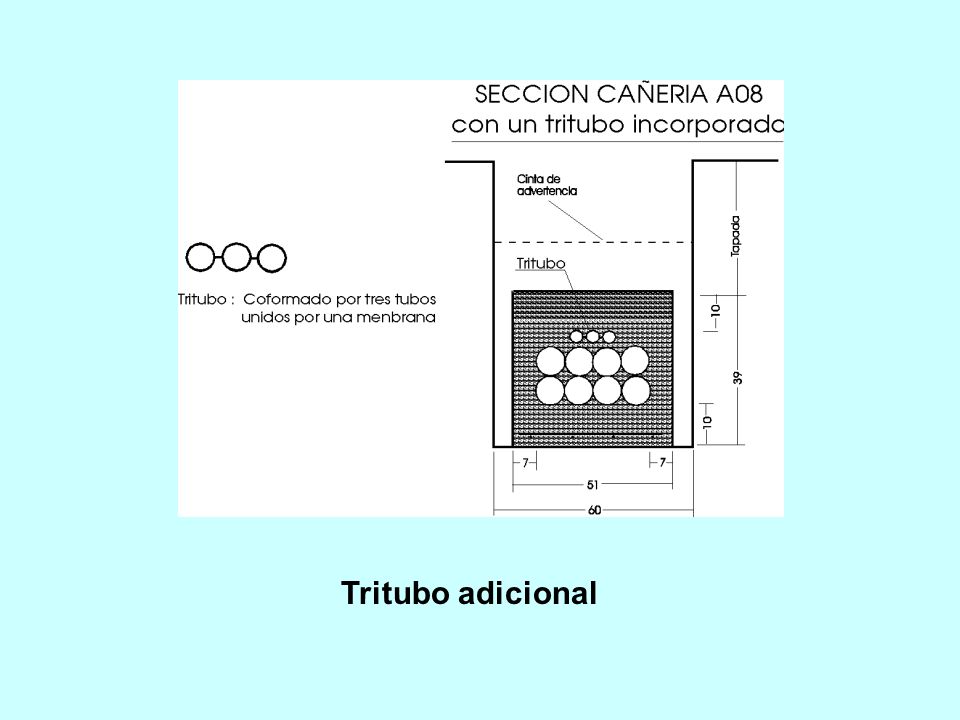

75 Tritubo adicional

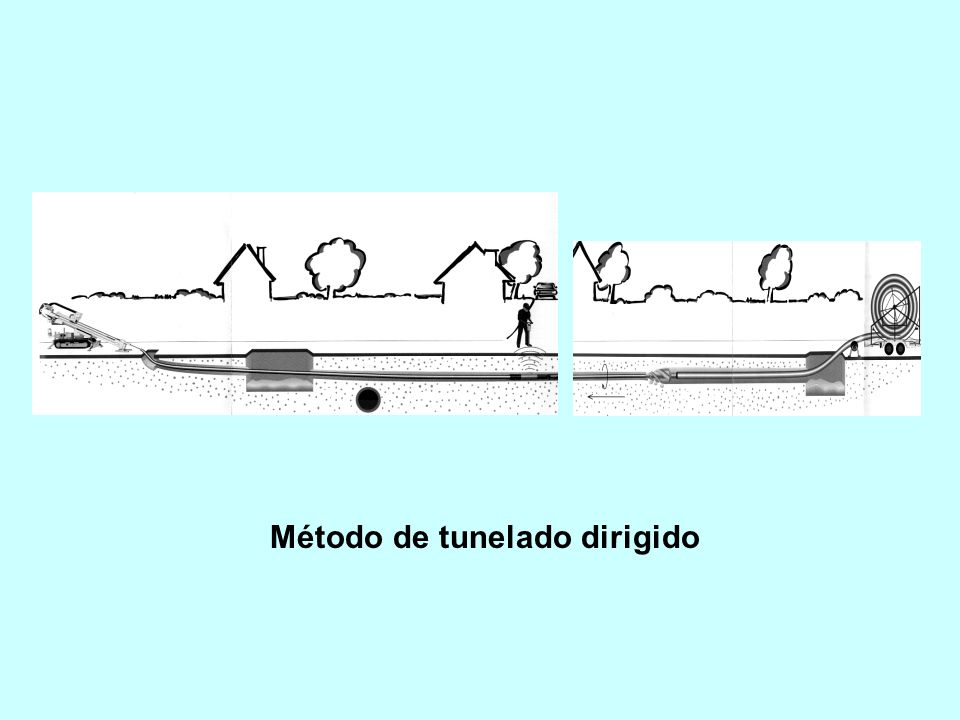

76 Método de tunelado dirigido

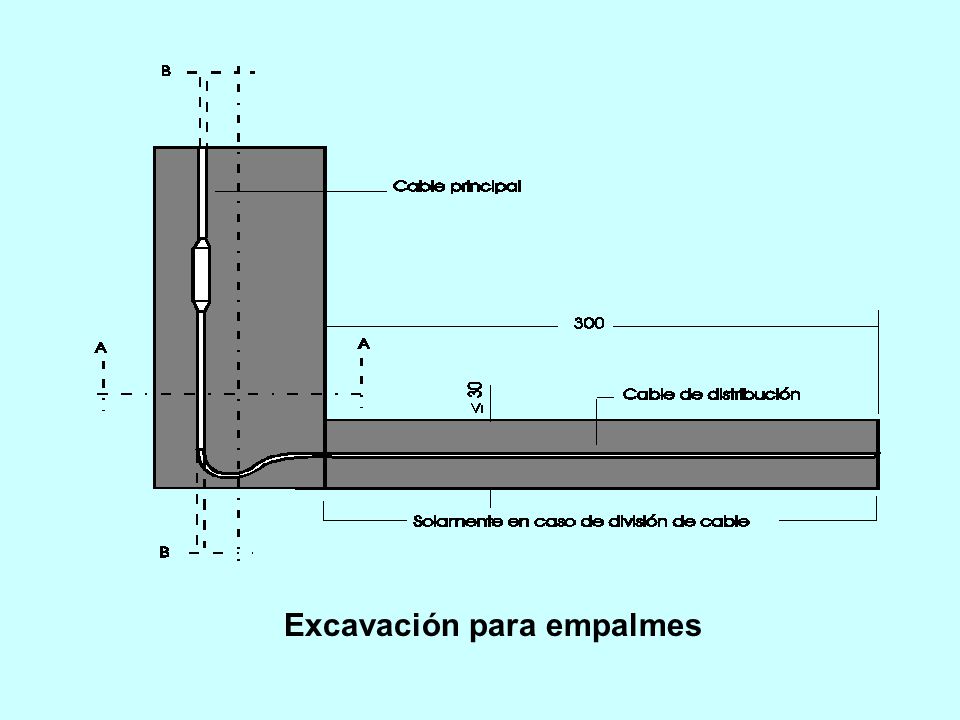

77 Excavación para empalmes

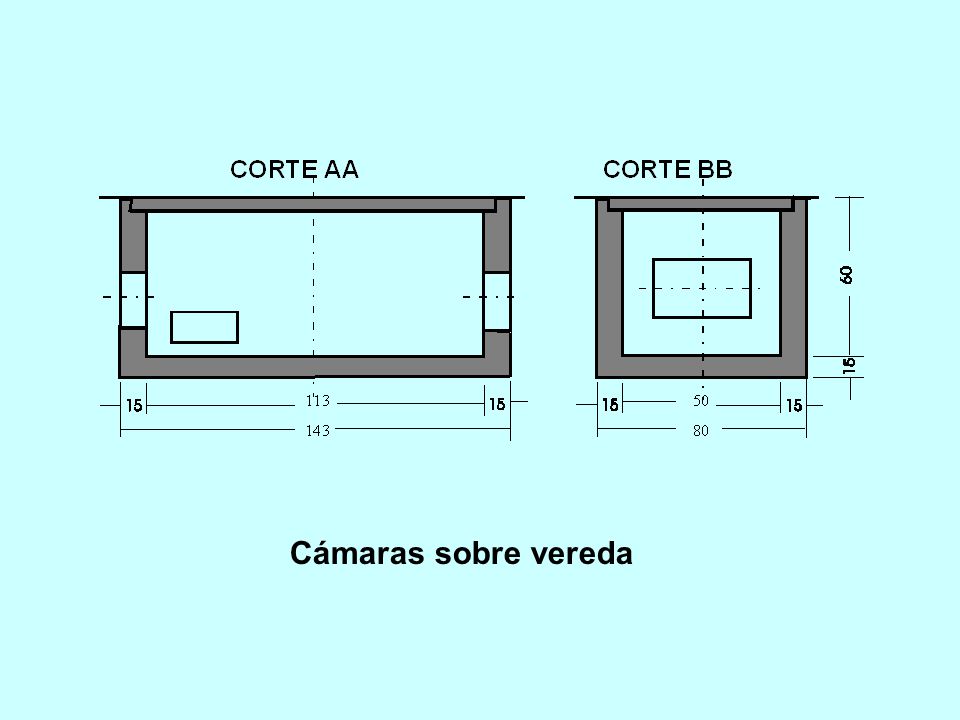

78 Cámaras sobre vereda

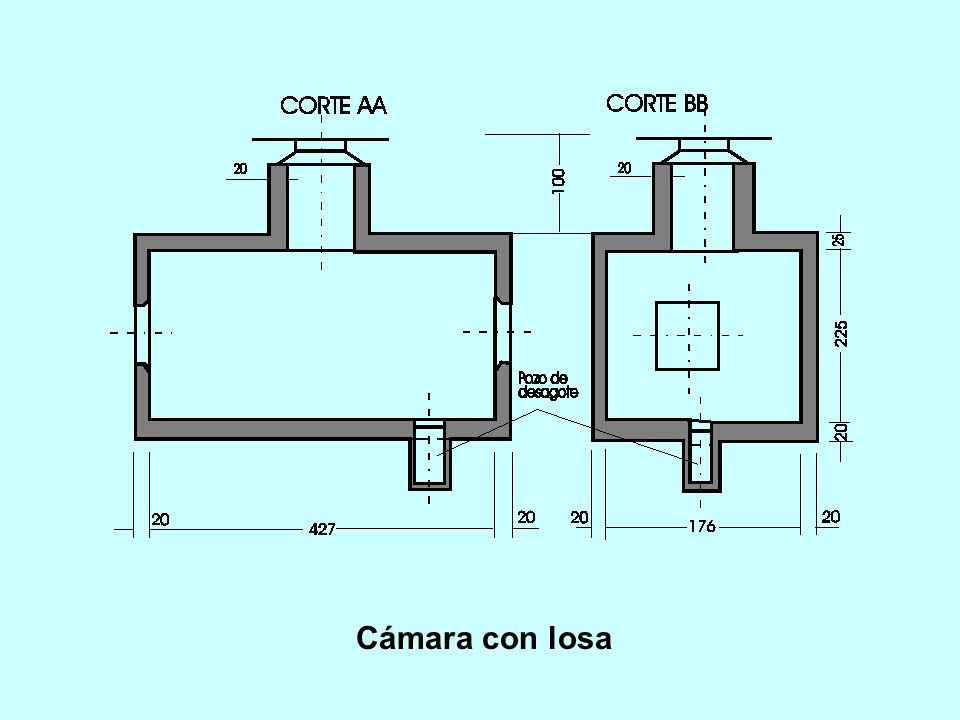

79 Cámara con losa

80 Gracias
