UNIDAD 2 ESPECTROSCOPIA IR

Presentación del tema: "UNIDAD 2 ESPECTROSCOPIA IR"— Transcripción de la presentación:

1 UNIDAD 2 ESPECTROSCOPIA IR
Prof. María de los A. Muñiz Química Orgánica 232 Título V Mayagüez

2 Prof. María de los A. Muñiz Título V Mayagüez

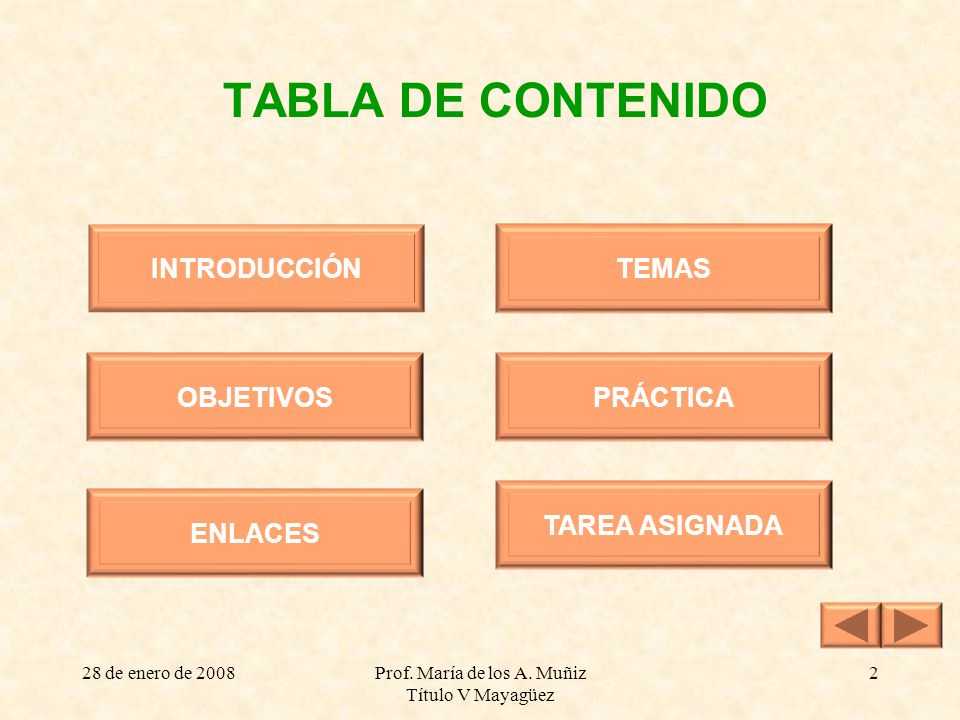

TABLA DE CONTENIDO INTRODUCCIÓN TEMAS OBJETIVOS PRÁCTICA TAREA ASIGNADA ENLACES 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

3 Prof. María de los A. Muñiz Título V Mayagüez

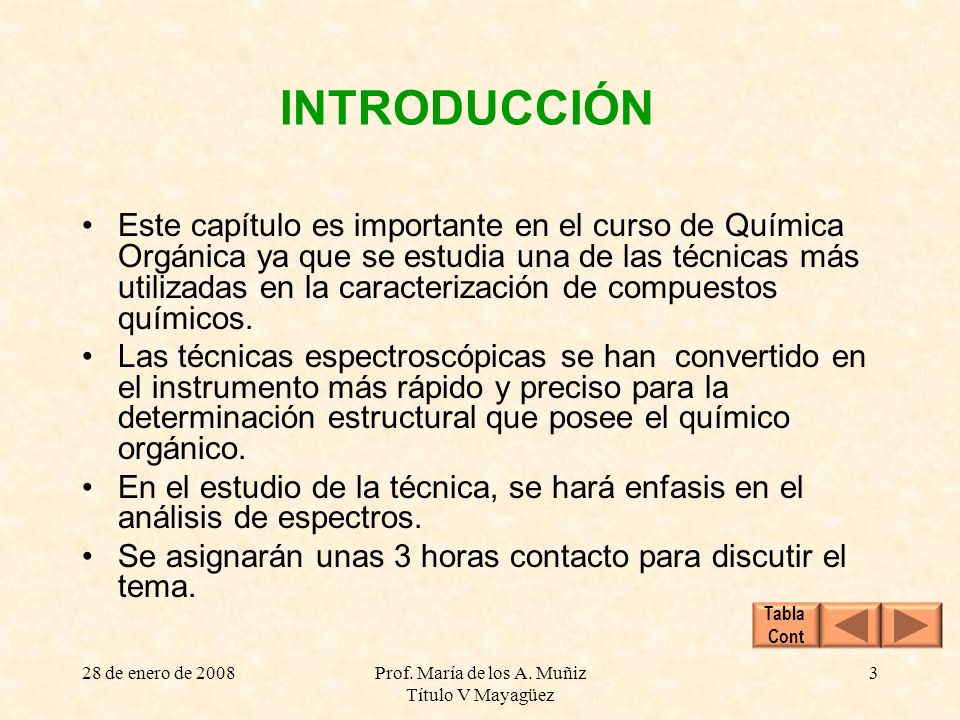

INTRODUCCIÓN Este capítulo es importante en el curso de Química Orgánica ya que se estudia una de las técnicas más utilizadas en la caracterización de compuestos químicos. Las técnicas espectroscópicas se han convertido en el instrumento más rápido y preciso para la determinación estructural que posee el químico orgánico. En el estudio de la técnica, se hará enfasis en el análisis de espectros. Se asignarán unas 3 horas contacto para discutir el tema. Tabla Cont 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

4 Vibraciones Moleculares Vibraciones Moleculares
TEMAS Espectroscopía Vibraciones Moleculares de Flexión Radiación Electromagnética Región del IR Región IR Tabla de Absorciones Vibraciones Moleculares de Estiramiento Análisis de espectros Tabla Cont 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

5 Prof. María de los A. Muñiz Título V Mayagüez

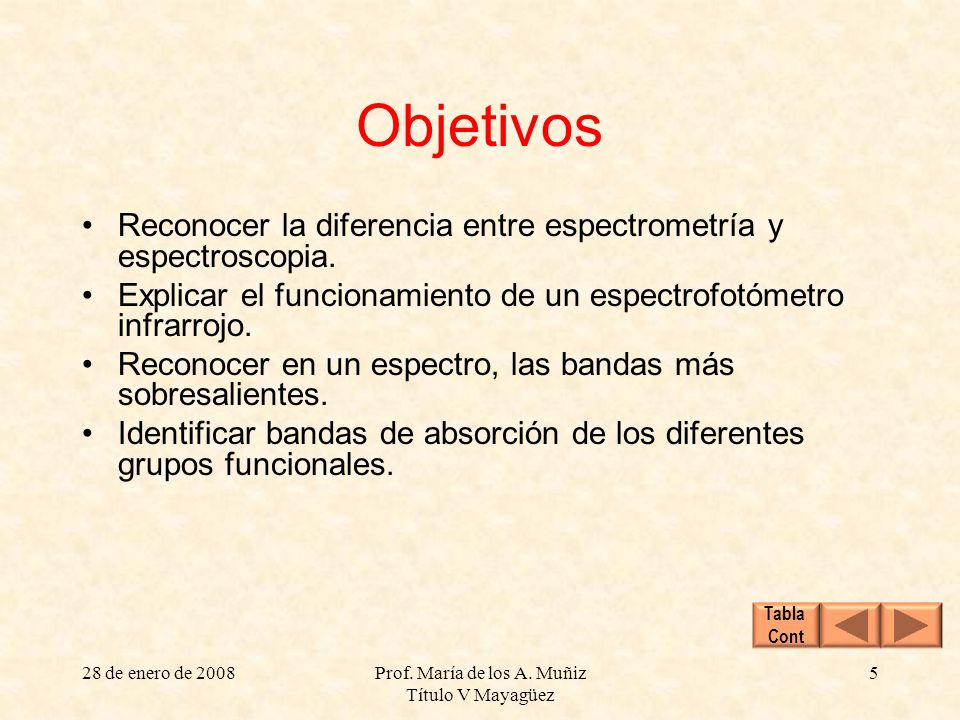

Objetivos Reconocer la diferencia entre espectrometría y espectroscopia. Explicar el funcionamiento de un espectrofotómetro infrarrojo. Reconocer en un espectro, las bandas más sobresalientes. Identificar bandas de absorción de los diferentes grupos funcionales. Tabla Cont 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

6 Prof. María de los A. Muñiz Título V Mayagüez

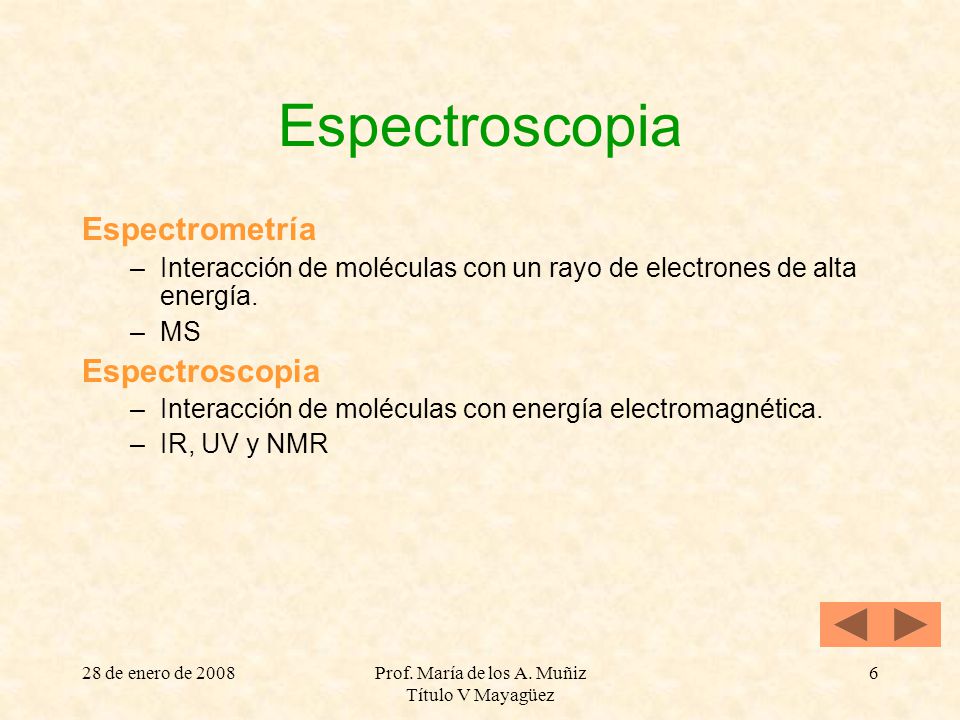

Espectroscopia Espectrometría Interacción de moléculas con un rayo de electrones de alta energía. MS Espectroscopia Interacción de moléculas con energía electromagnética. IR, UV y NMR 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

7 Espectrofotómetro Infrarrojo (IR)

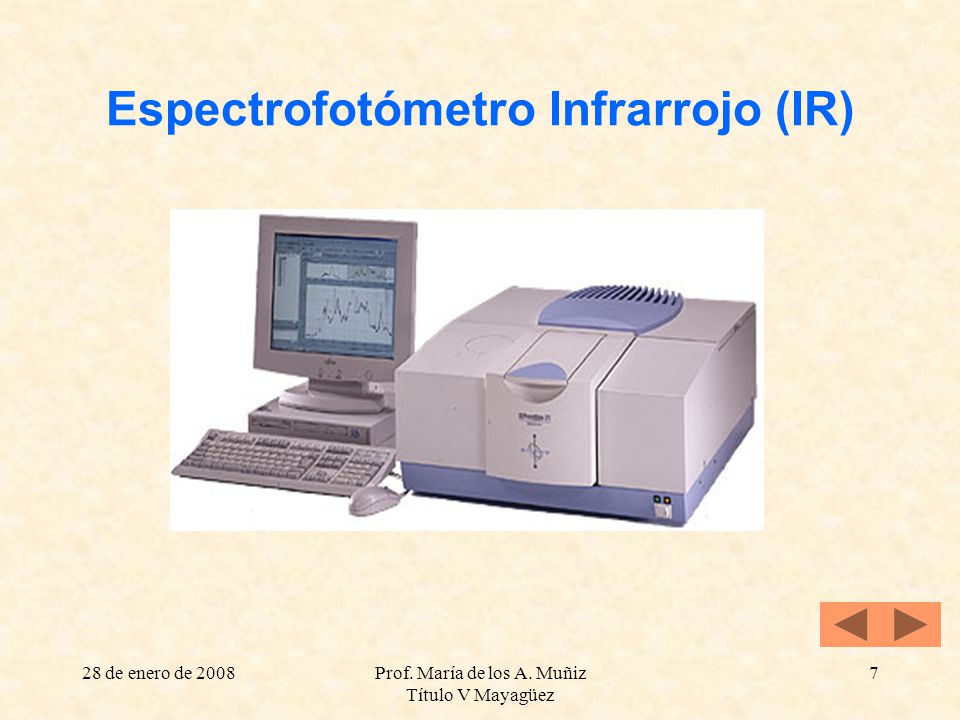

28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

8 Radiación Electromagnética

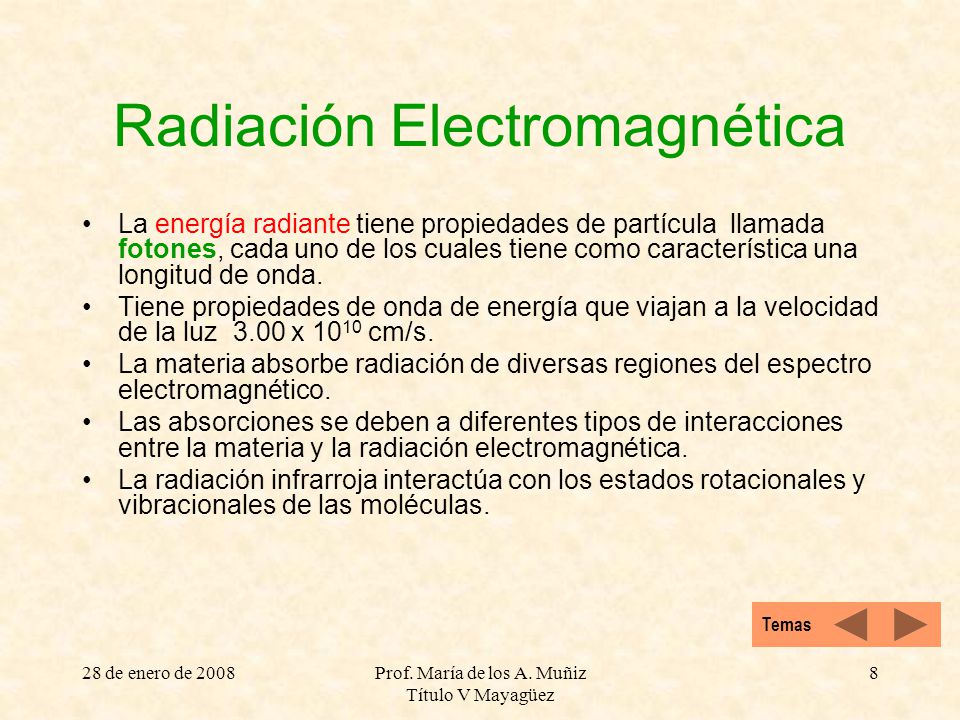

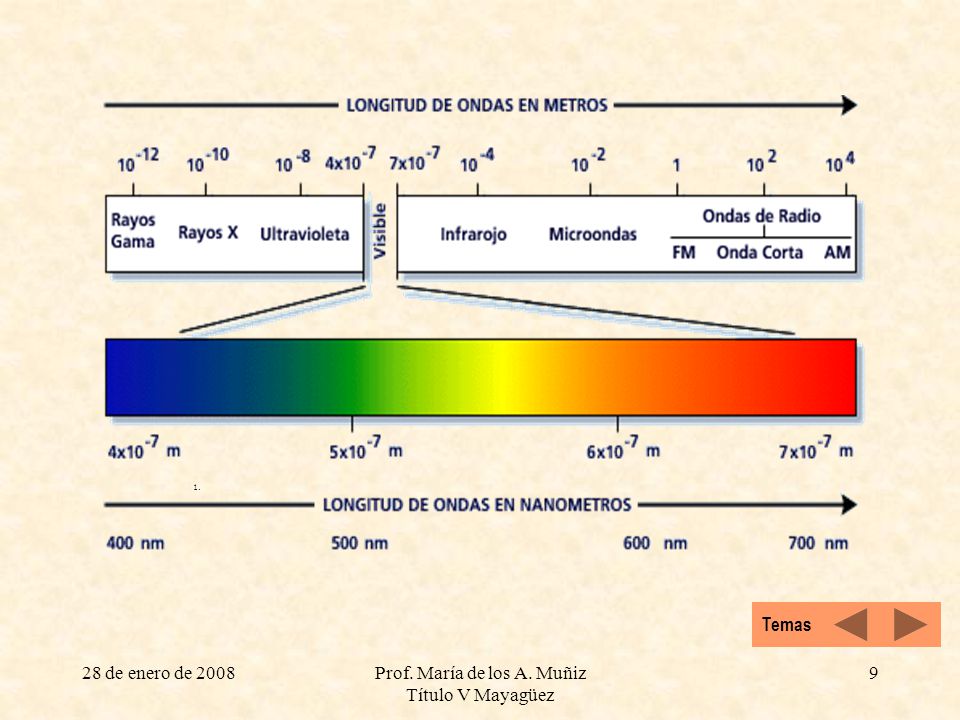

La energía radiante tiene propiedades de partícula llamada fotones, cada uno de los cuales tiene como característica una longitud de onda. Tiene propiedades de onda de energía que viajan a la velocidad de la luz x 1010 cm/s. La materia absorbe radiación de diversas regiones del espectro electromagnético. Las absorciones se deben a diferentes tipos de interacciones entre la materia y la radiación electromagnética. La radiación infrarroja interactúa con los estados rotacionales y vibracionales de las moléculas. Temas 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

9 Prof. María de los A. Muñiz Título V Mayagüez
                                                                                                                                                                                                          Temas 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

10 Prof. María de los A. Muñiz Título V Mayagüez

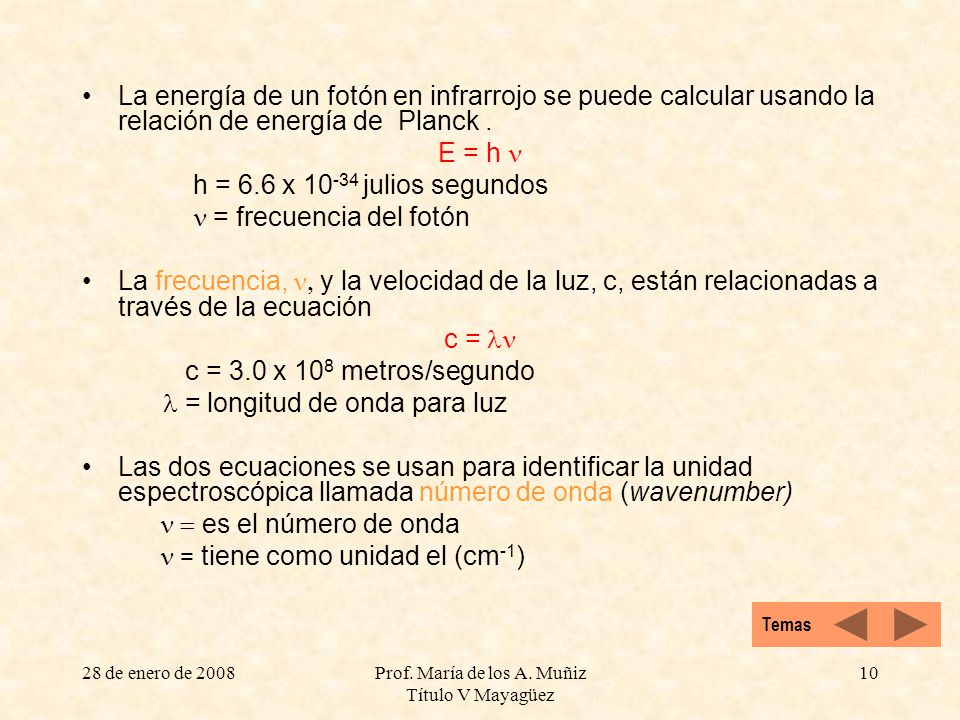

La energía de un fotón en infrarrojo se puede calcular usando la relación de energía de Planck . E = h n h = 6.6 x julios segundos n = frecuencia del fotón La frecuencia, n, y la velocidad de la luz, c, están relacionadas a través de la ecuación c = ln c = 3.0 x 108 metros/segundo l = longitud de onda para luz Las dos ecuaciones se usan para identificar la unidad espectroscópica llamada número de onda (wavenumber) n = es el número de onda n = tiene como unidad el (cm-1) Temas 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

11 Prof. María de los A. Muñiz Título V Mayagüez

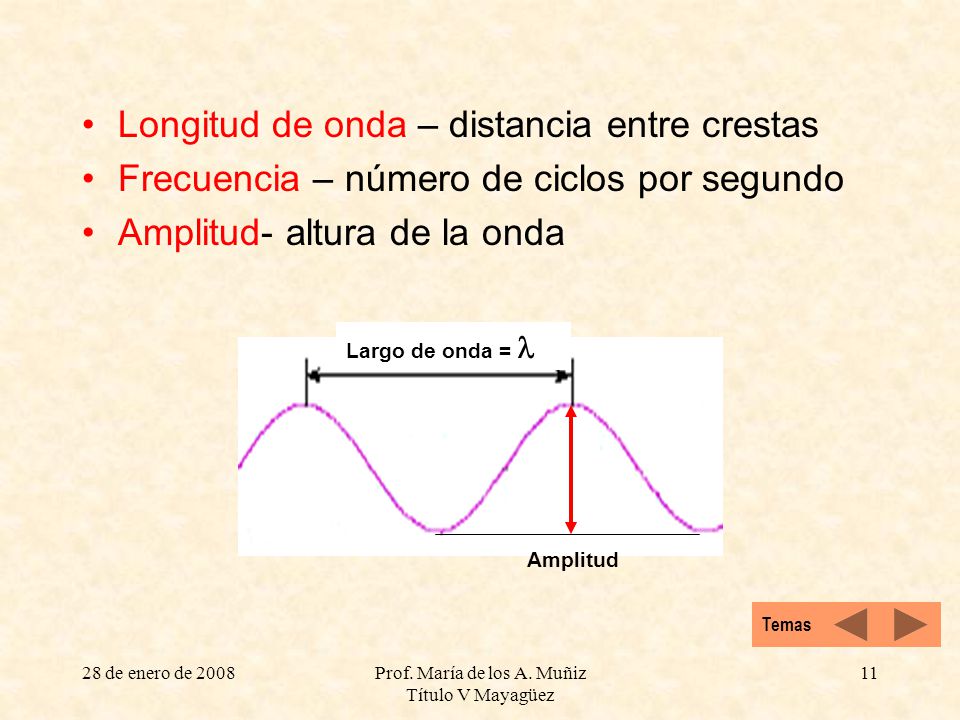

Longitud de onda – distancia entre crestas Frecuencia – número de ciclos por segundo Amplitud- altura de la onda Largo de onda =  Amplitud Temas 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

12 Prof. María de los A. Muñiz Título V Mayagüez

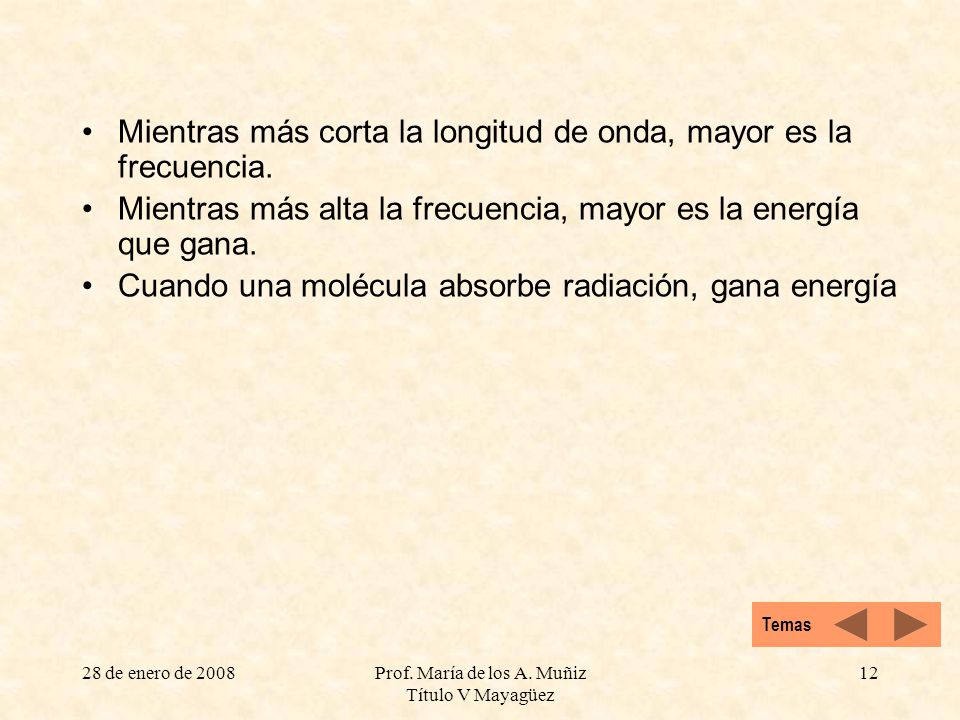

Mientras más corta la longitud de onda, mayor es la frecuencia. Mientras más alta la frecuencia, mayor es la energía que gana. Cuando una molécula absorbe radiación, gana energía Temas 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

13 Región Infrarrojo (IR)

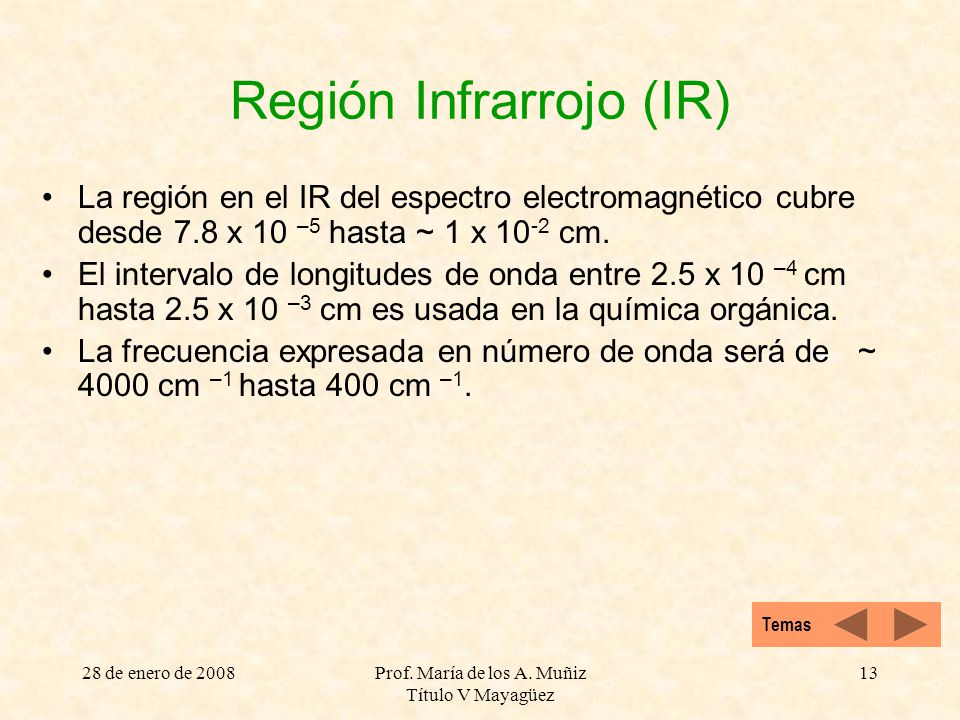

La región en el IR del espectro electromagnético cubre desde 7.8 x 10 –5 hasta ~ 1 x 10-2 cm. El intervalo de longitudes de onda entre 2.5 x 10 –4 cm hasta 2.5 x 10 –3 cm es usada en la química orgánica. La frecuencia expresada en número de onda será de ~ 4000 cm –1 hasta 400 cm –1. Temas 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

14 Largo normal del enlace

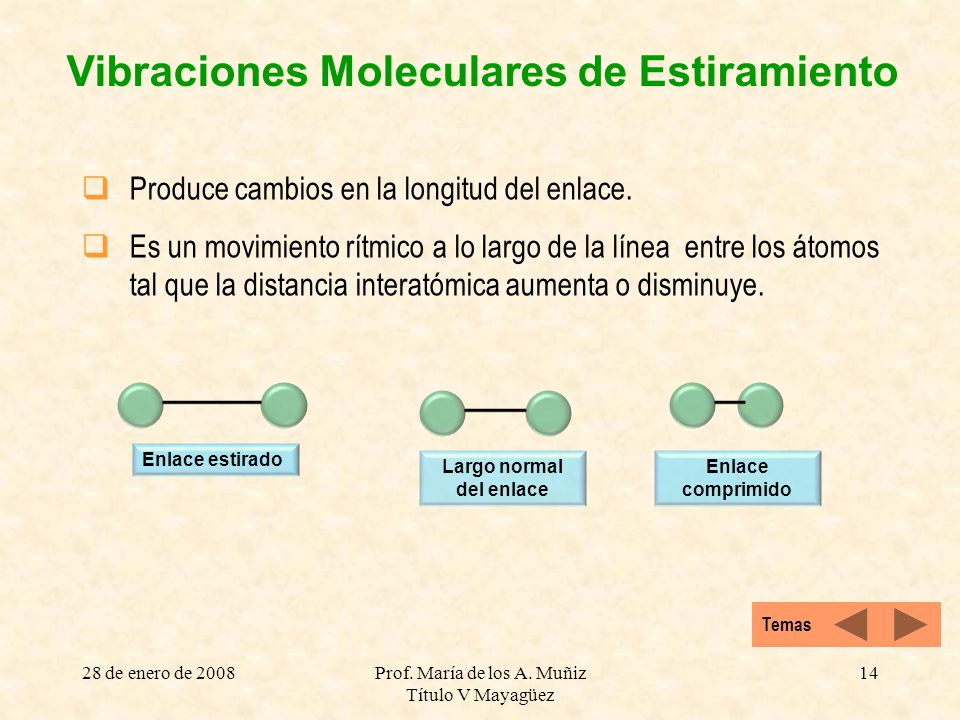

Vibraciones Moleculares de Estiramiento Produce cambios en la longitud del enlace. Es un movimiento rítmico a lo largo de la línea entre los átomos tal que la distancia interatómica aumenta o disminuye. Enlace estirado Largo normal del enlace Enlace comprimido Temas 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

15 Prof. María de los A. Muñiz Título V Mayagüez
La frecuencia de una vibración de estiramiento y su localización en el espectro están relacionados por: La masa de los átomos enlazados ( los átomos más livianos vibran a frecuencias más altas. La relativa rigidez del enlace. Enlaces son rígidos y vibran a altas frecuencias Enlaces C=C son más rígidos que los enlaces sencillos C-C. Temas 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

16 Vibraciones de Estiramiento

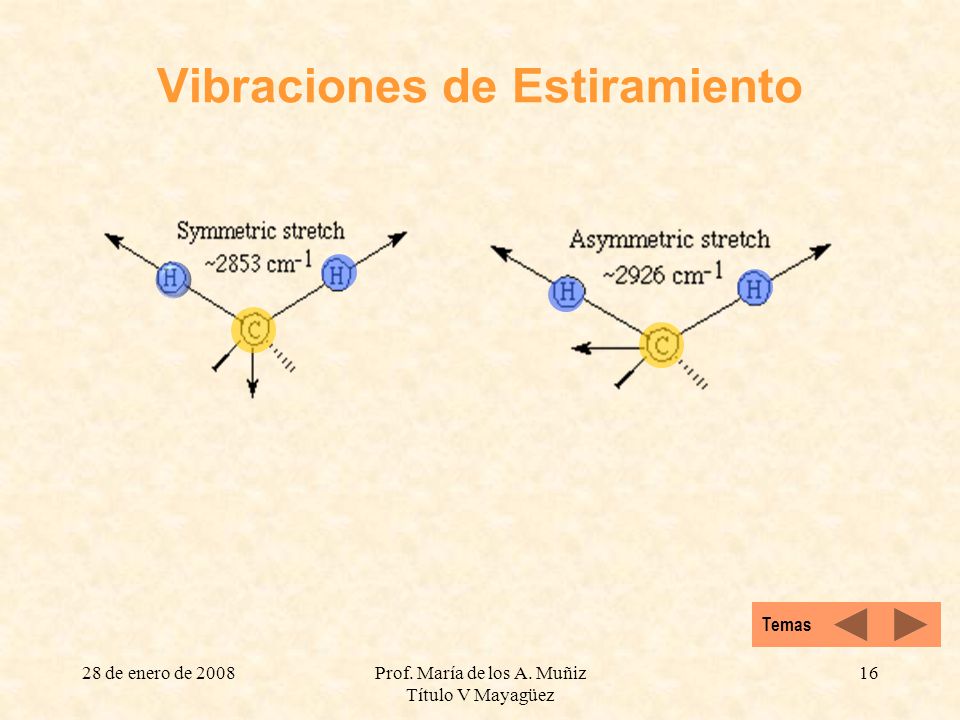

Temas 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

17 Vibraciones de Flexión de ángulos de enlace

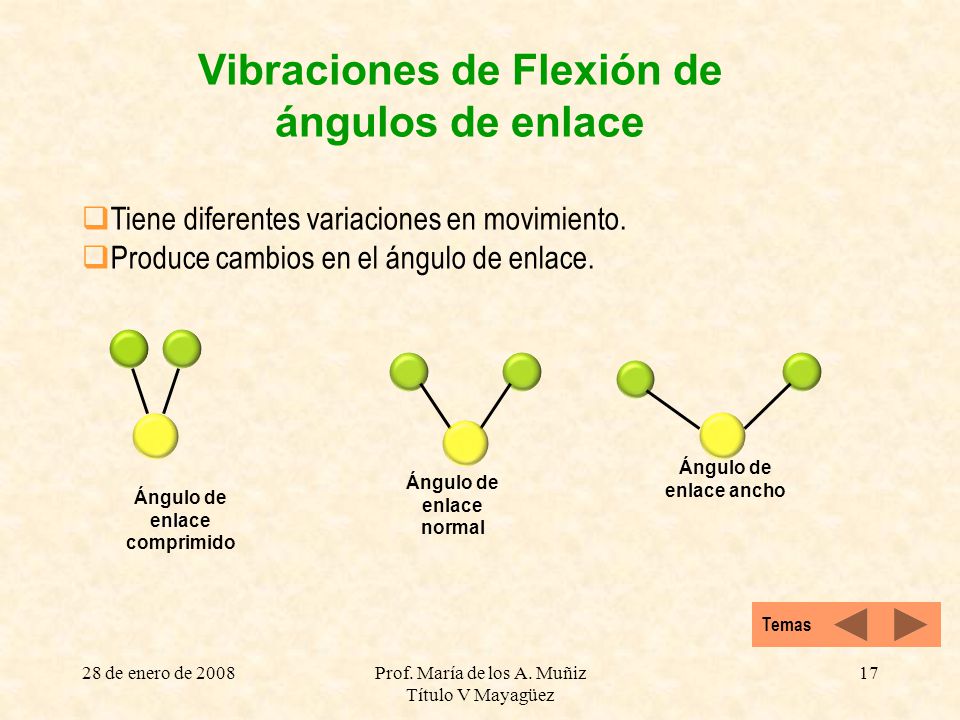

Tiene diferentes variaciones en movimiento. Produce cambios en el ángulo de enlace. Ángulo de enlace comprimido Ángulo de enlace normal Ángulo de enlace ancho Temas 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

18 Tipos de vibraciones de flexión

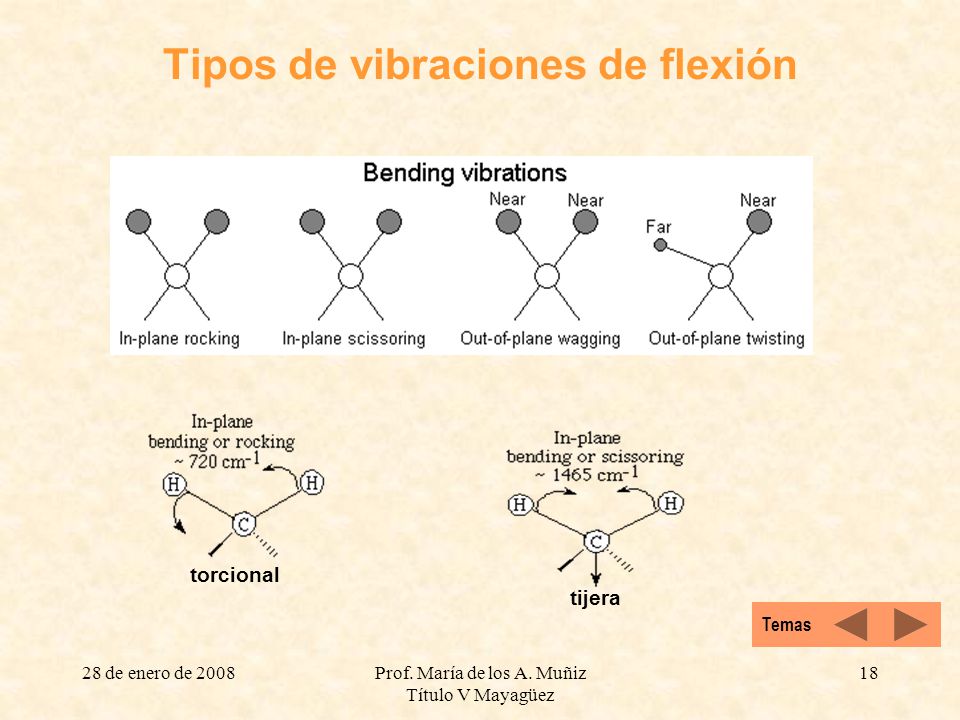

torcional tijera Temas 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

19 Prof. María de los A. Muñiz Título V Mayagüez

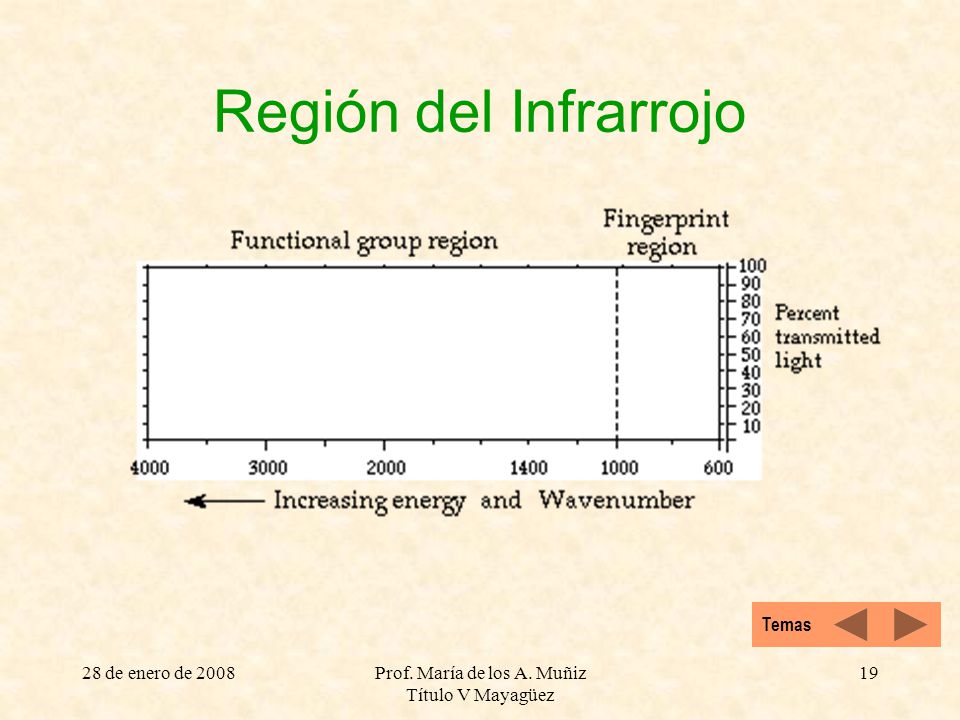

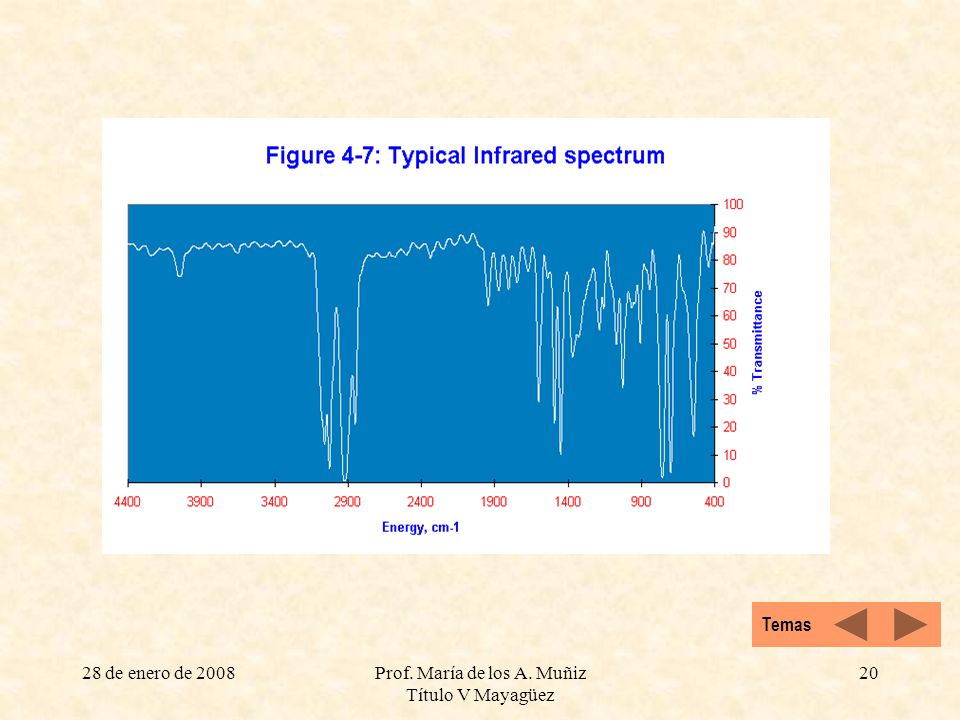

Región del Infrarrojo Temas 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

20 Prof. María de los A. Muñiz Título V Mayagüez
Temas 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

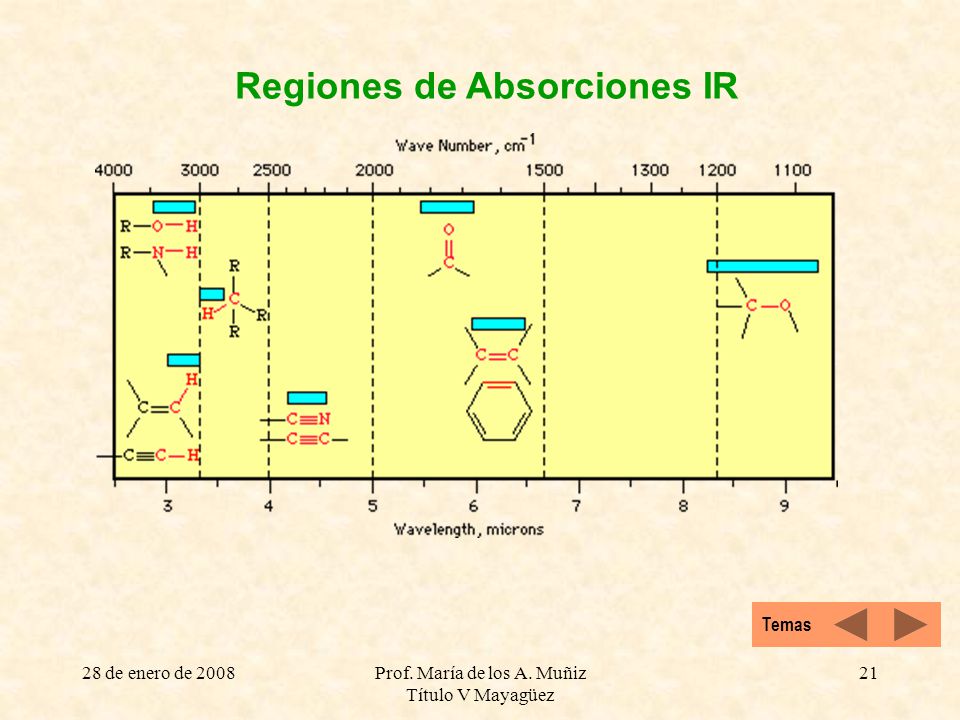

21 Regiones de Absorciones IR
Temas 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

22 Tabla de Absorciones IR

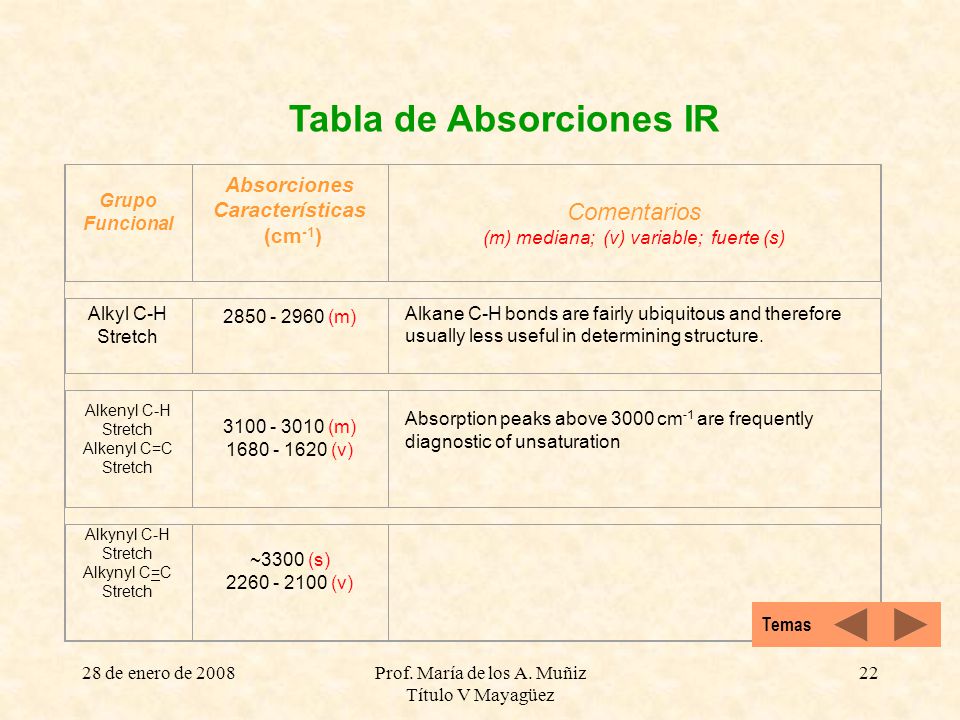

Grupo Funcional Absorciones Características (cm-1) Comentarios (m) mediana; (v) variable; fuerte (s) Alkyl C-H Stretch (m) Alkane C-H bonds are fairly ubiquitous and therefore usually less useful in determining structure. Alkenyl C-H Stretch Alkenyl C=C Stretch (m) (v) Absorption peaks above 3000 cm-1 are frequently diagnostic of unsaturation Alkynyl C-H Stretch Alkynyl C=C Stretch ~3300 (s) (v) Temas 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

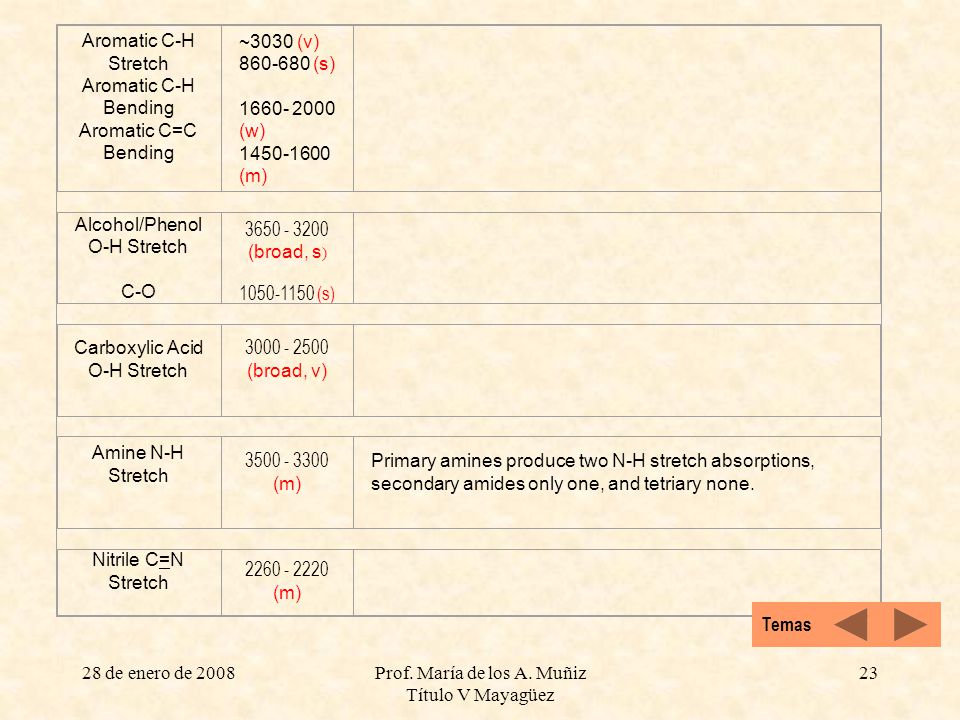

23 Aromatic C-H Stretch Aromatic C-H Bending Aromatic C=C Bending
~3030 (v) (s) (w) (m) Alcohol/Phenol O-H Stretch C-O (broad, s) (s) Carboxylic Acid O-H Stretch (broad, v) Amine N-H Stretch (m) Primary amines produce two N-H stretch absorptions, secondary amides only one, and tetriary none. Nitrile C=N Stretch (m) Temas 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

24 Carboxylic Acid C=O Stretch

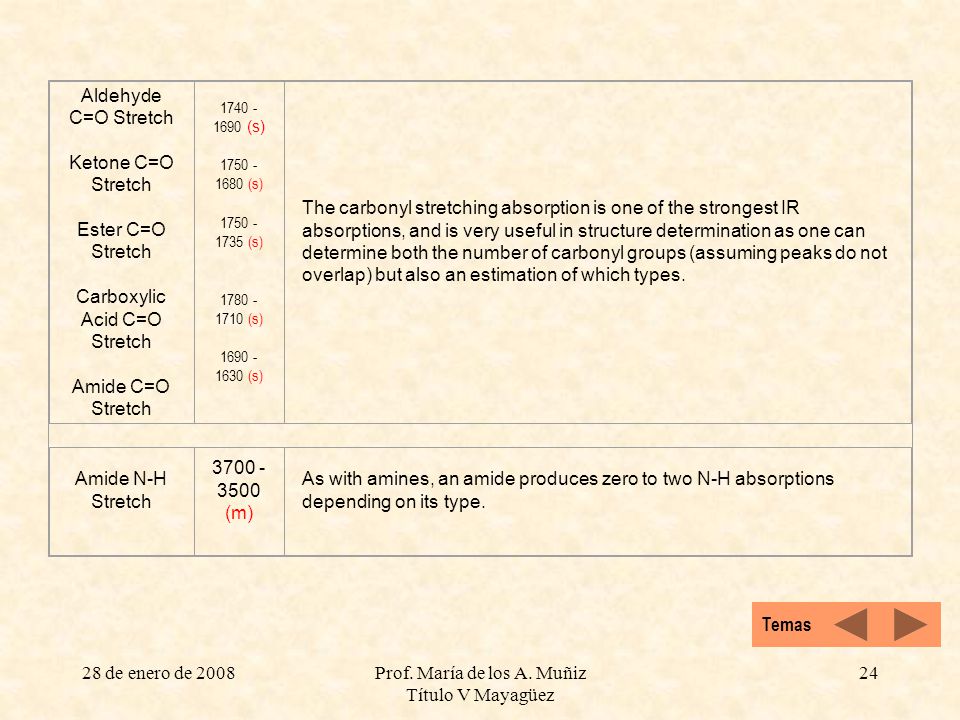

Aldehyde C=O Stretch Ketone C=O Stretch Ester C=O Stretch Carboxylic Acid C=O Stretch Amide C=O Stretch (s) (s) (s) (s) (s) The carbonyl stretching absorption is one of the strongest IR absorptions, and is very useful in structure determination as one can determine both the number of carbonyl groups (assuming peaks do not overlap) but also an estimation of which types. Amide N-H Stretch (m) As with amines, an amide produces zero to two N-H absorptions depending on its type. Temas 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

25 Prof. María de los A. Muñiz Título V Mayagüez
Bandas para Alcanos Temas 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

26 Prof. María de los A. Muñiz Título V Mayagüez

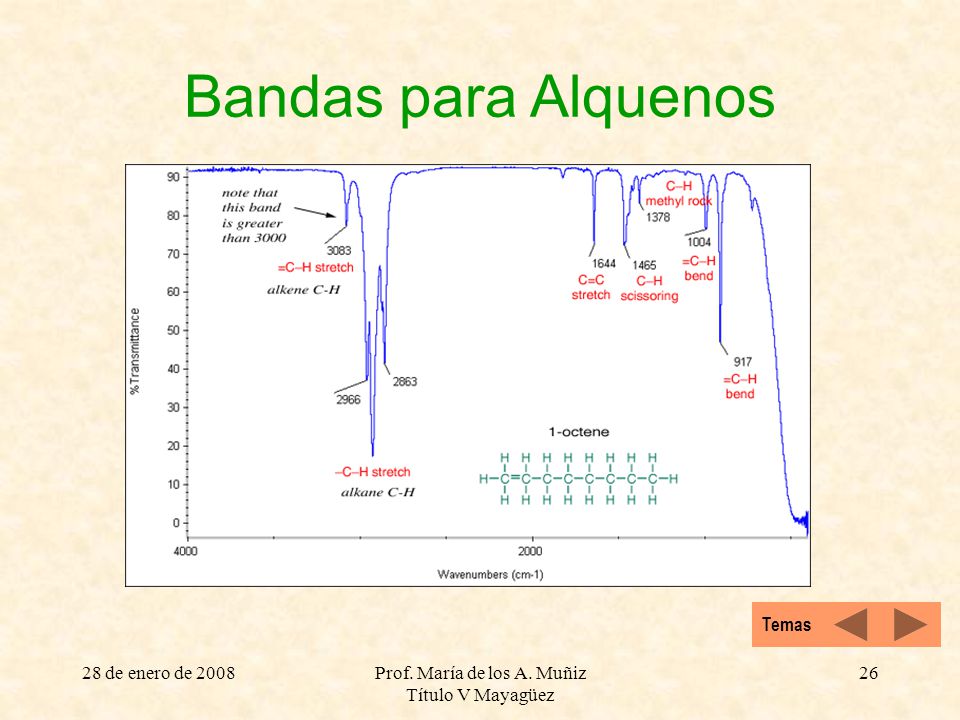

Bandas para Alquenos Temas 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

27 Prof. María de los A. Muñiz Título V Mayagüez

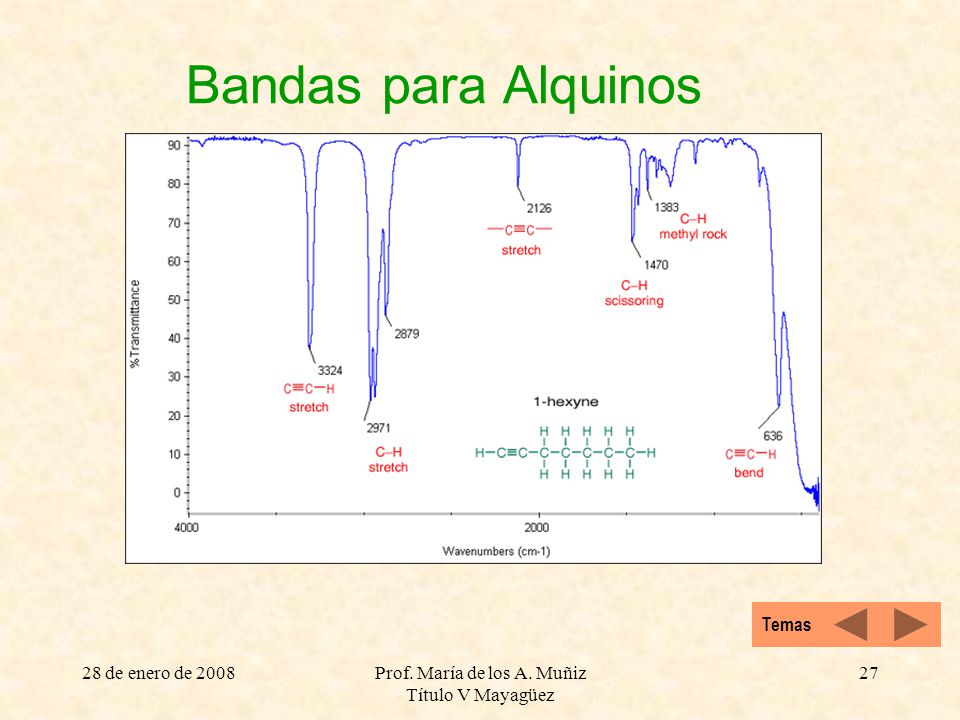

Bandas para Alquinos Temas 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

28 Prof. María de los A. Muñiz Título V Mayagüez

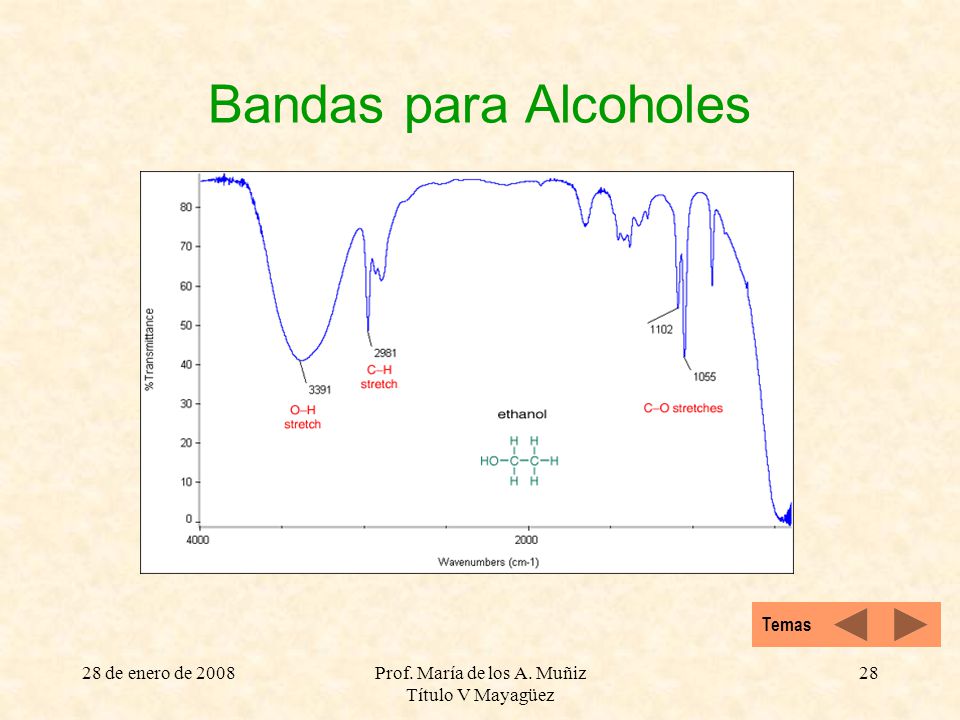

Bandas para Alcoholes Temas 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

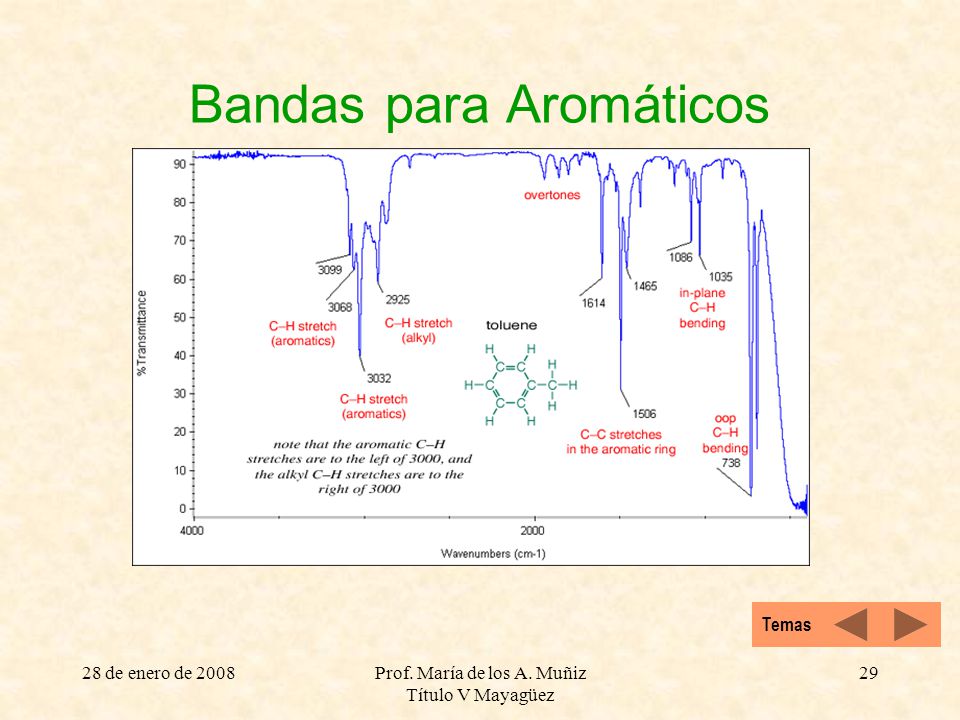

29 Bandas para Aromáticos
Temas 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

30 Bandas para compuestos con grupo carbonilo

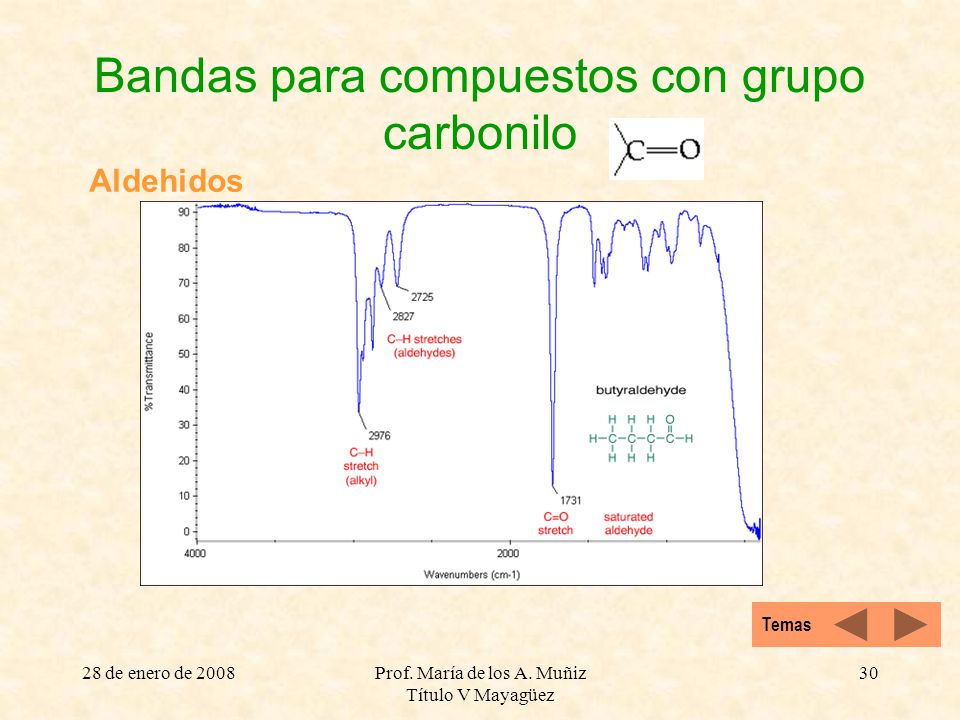

Aldehidos Temas 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

31 Prof. María de los A. Muñiz Título V Mayagüez

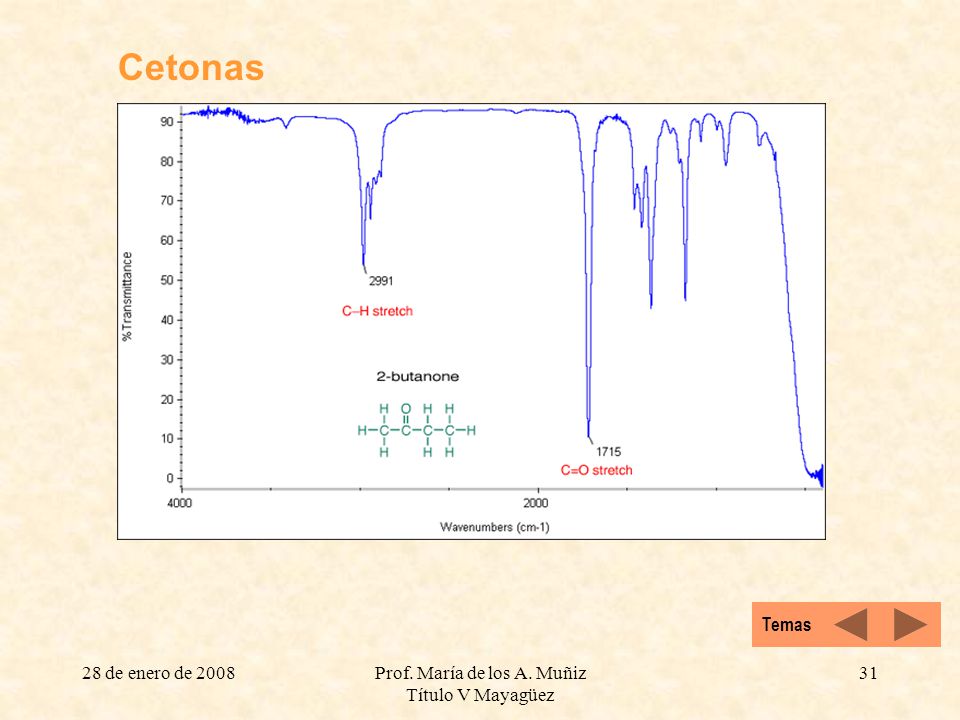

Cetonas Temas 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

32 Prof. María de los A. Muñiz Título V Mayagüez

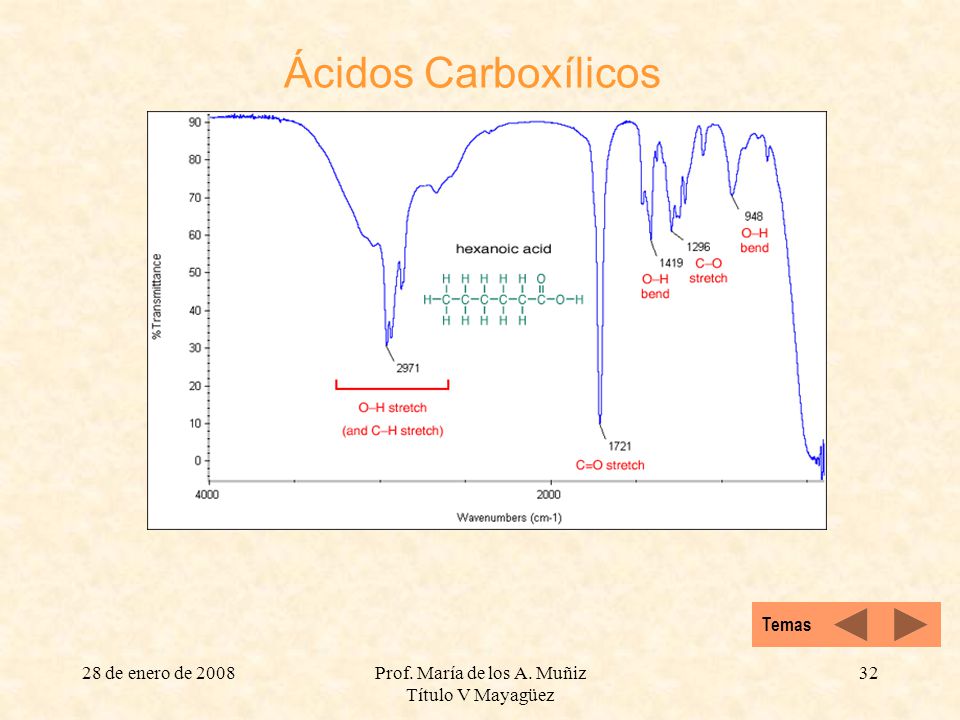

Ácidos Carboxílicos Temas 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

33 Prof. María de los A. Muñiz Título V Mayagüez

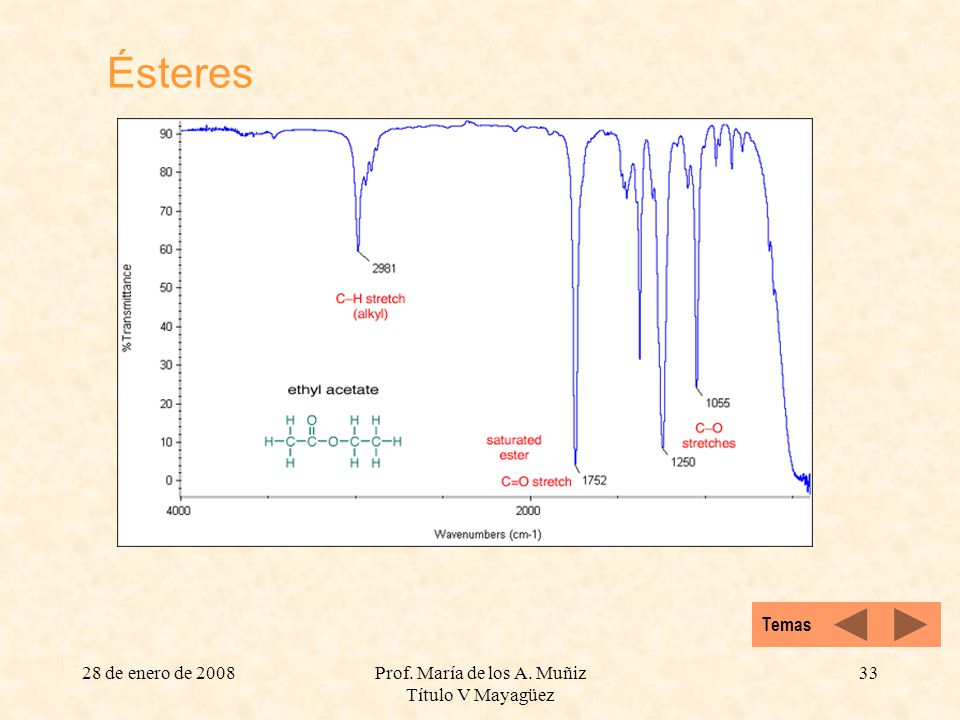

Ésteres Temas 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

34 Prof. María de los A. Muñiz Título V Mayagüez

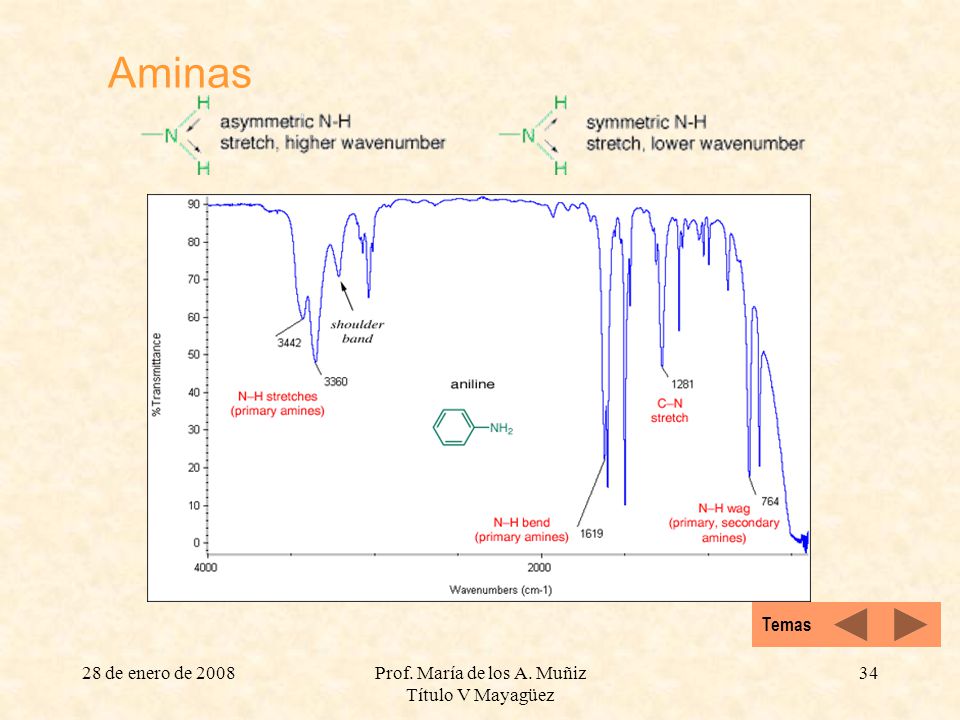

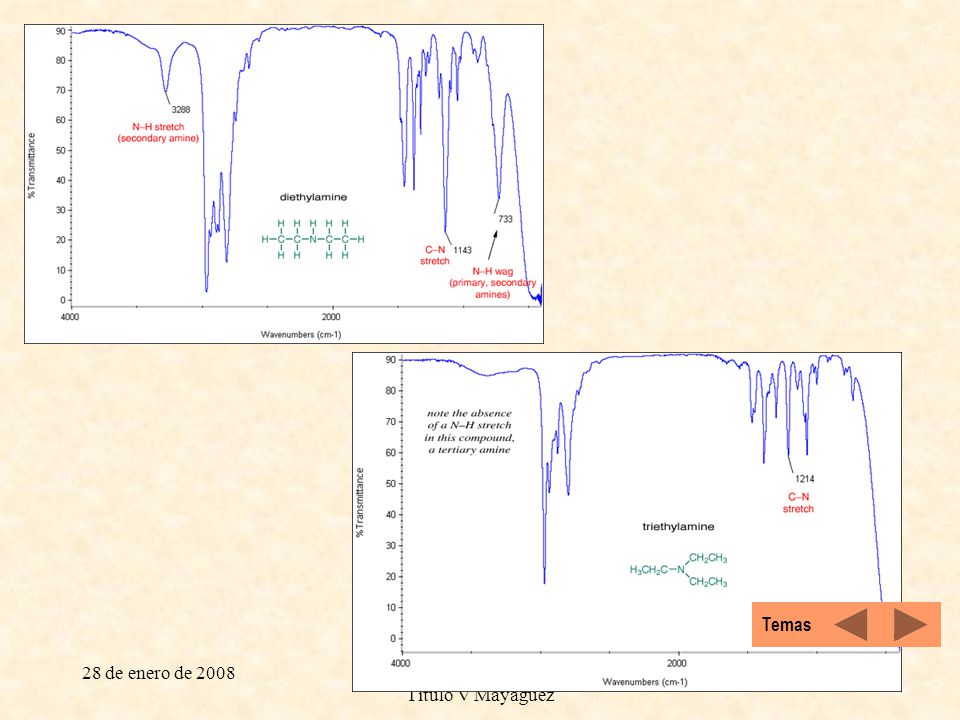

Aminas Temas 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

35 Prof. María de los A. Muñiz Título V Mayagüez
Temas 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

36 Prof. María de los A. Muñiz Título V Mayagüez

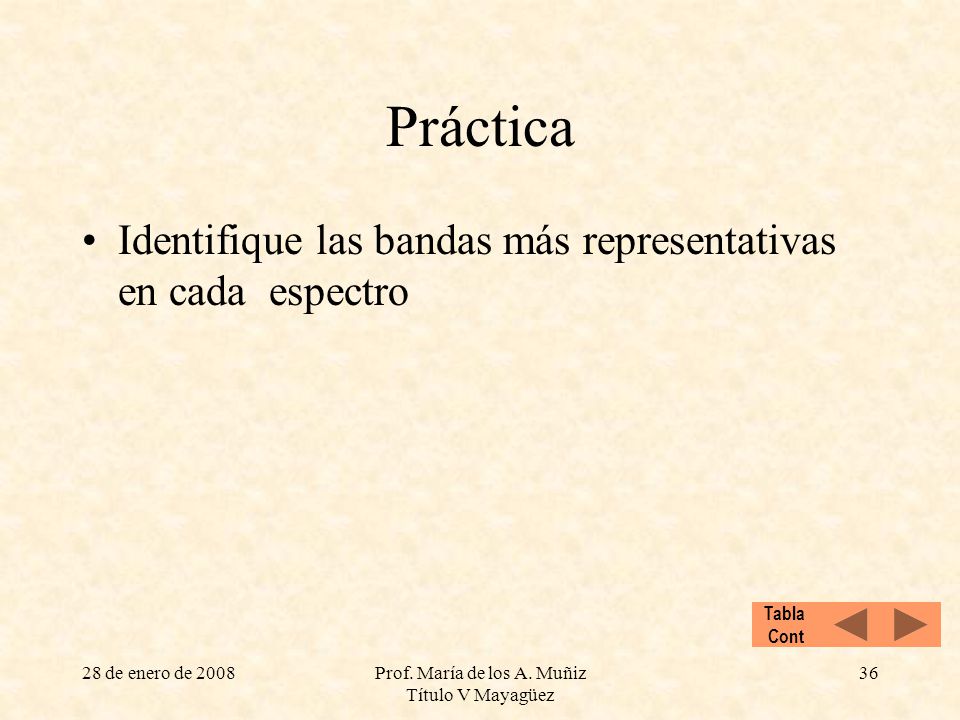

Práctica Identifique las bandas más representativas en cada espectro Tabla Cont 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

37 Prof. María de los A. Muñiz Título V Mayagüez

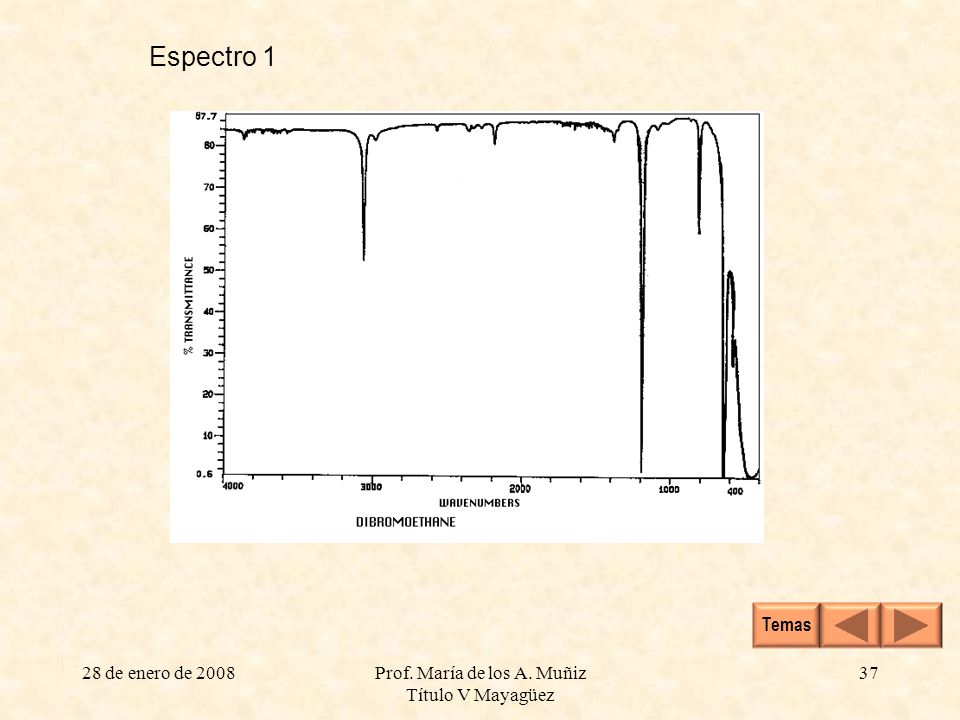

Espectro 1 Temas 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

38 Prof. María de los A. Muñiz Título V Mayagüez

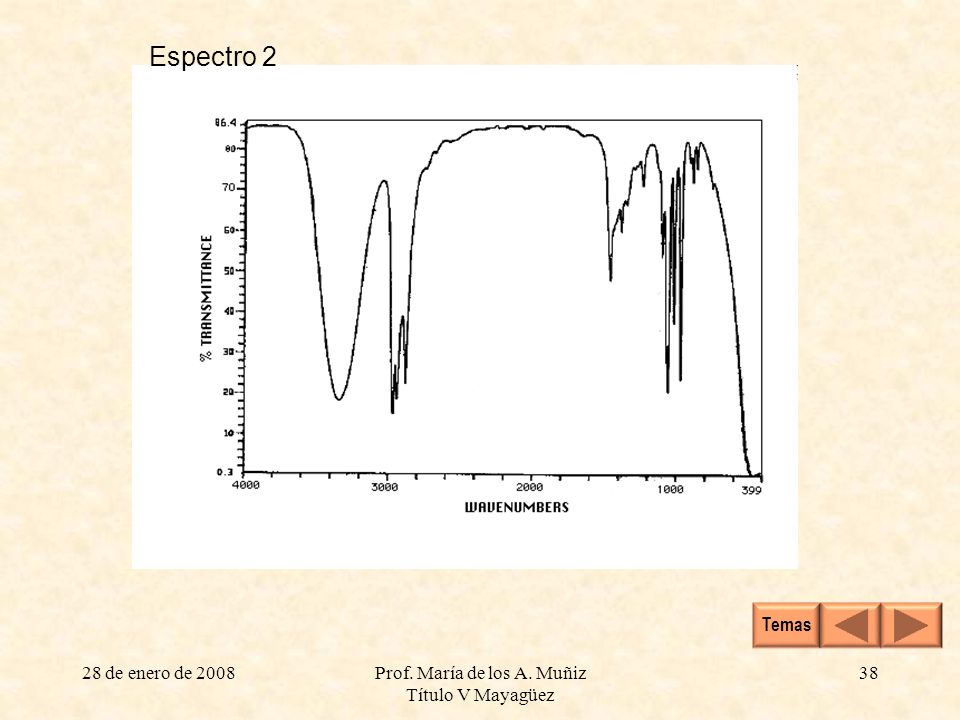

Espectro 2 Temas 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

39 Prof. María de los A. Muñiz Título V Mayagüez

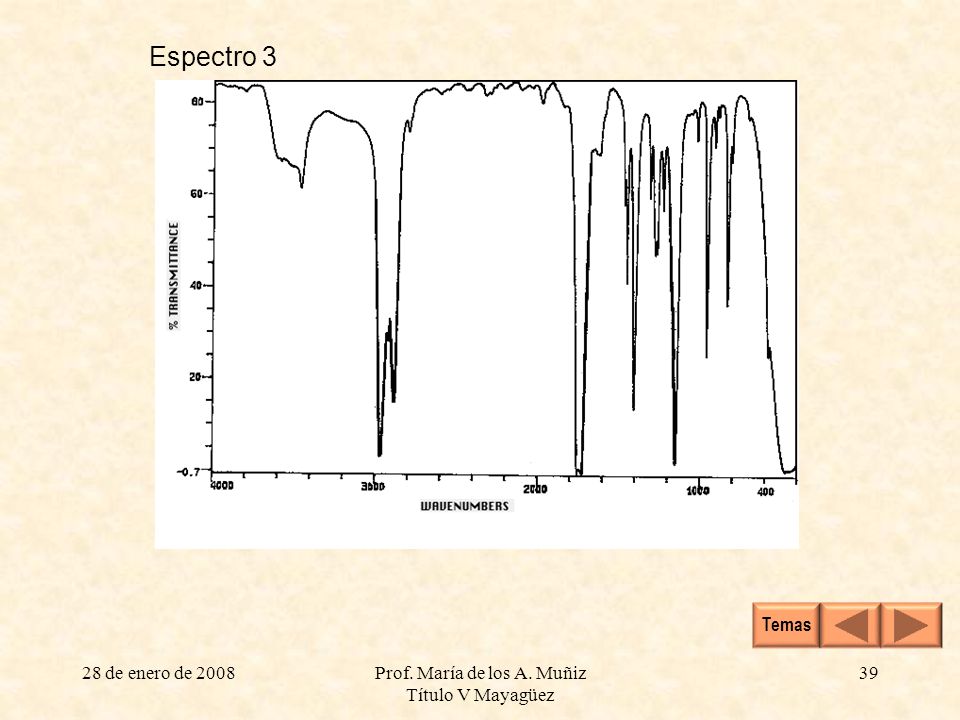

Espectro 3 Temas 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

40 Prof. María de los A. Muñiz Título V Mayagüez

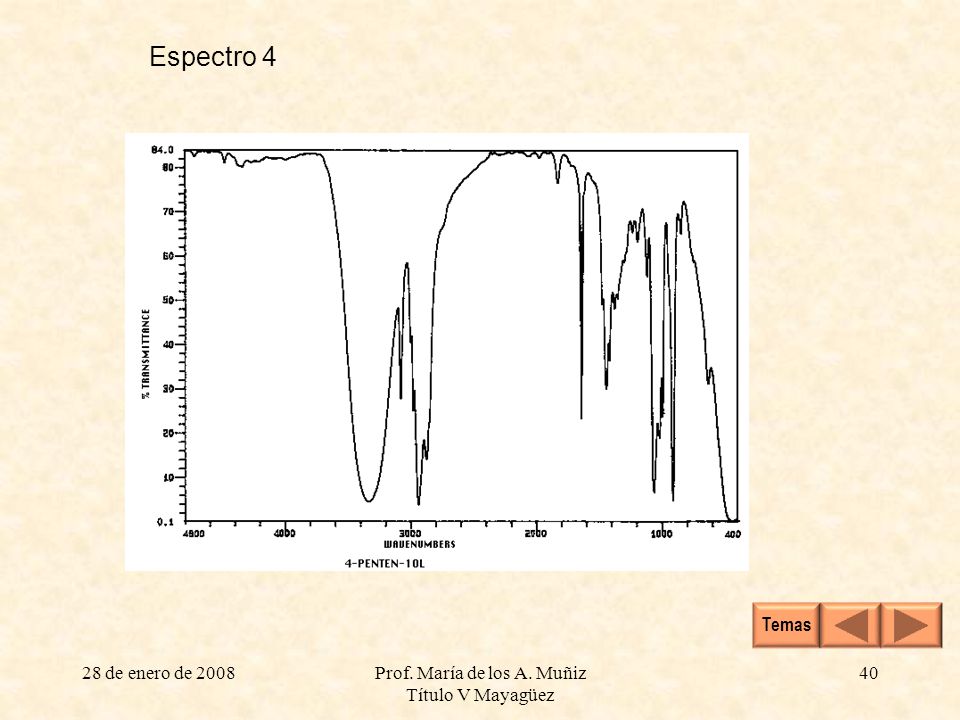

Espectro 4 Temas 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

41 Prof. María de los A. Muñiz Título V Mayagüez
Tarea para entregar Análisis: C5H10O Identifique las bandas características y proponga una posible estructura Temas 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez

42 Prof. María de los A. Muñiz Título V Mayagüez

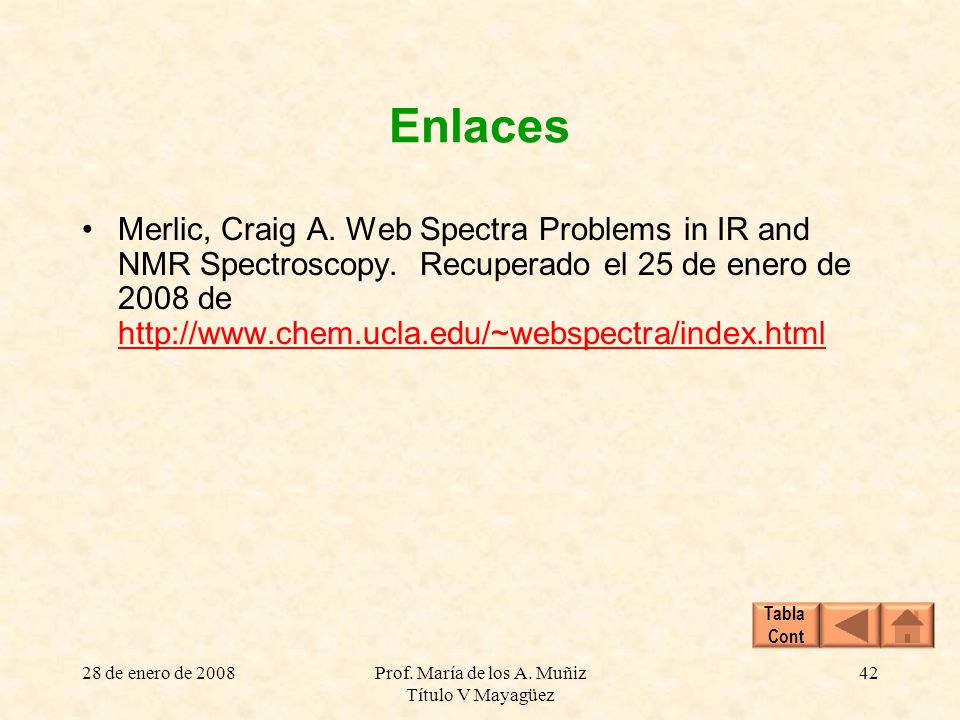

Enlaces Merlic, Craig A. Web Spectra Problems in IR and NMR Spectroscopy. Recuperado el 25 de enero de 2008 de Tabla Cont 28 de enero de 2008 Prof. María de los A. Muñiz Título V Mayagüez
