1 TIPOS DE CONDUCTORES

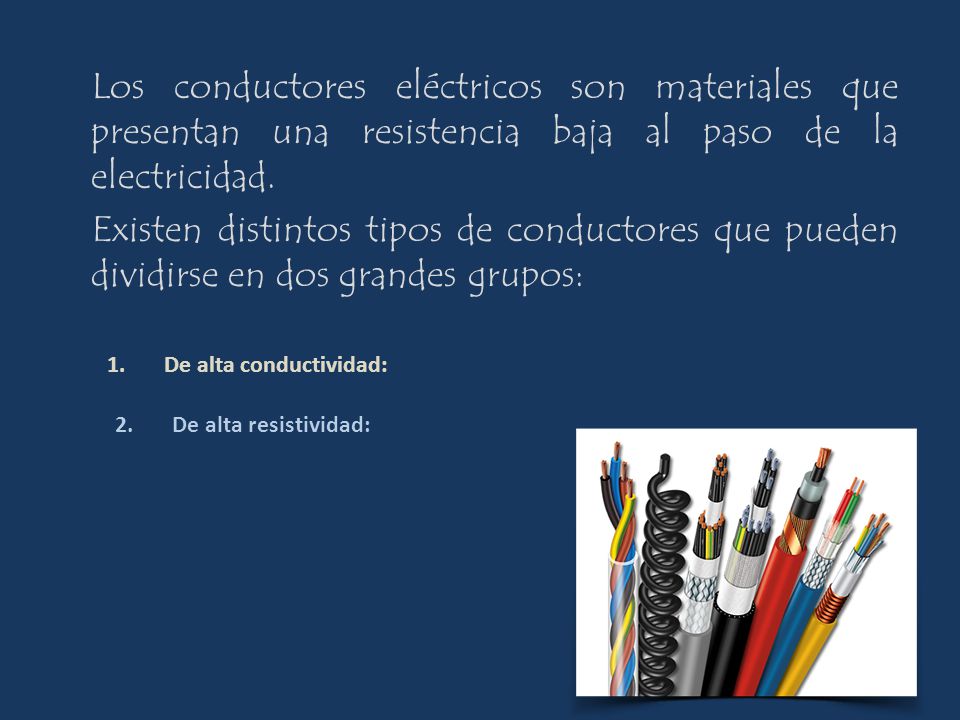

2 Los conductores eléctricos son materiales que presentan una resistencia baja al paso de la electricidad. Existen distintos tipos de conductores que pueden dividirse en dos grandes grupos: 1.       De alta conductividad: 2.       De alta resistividad:

3 1. De alta conductividad:
Plata: Éste es el material con menor resistencia al paso de la electricidad pero al ser muy costoso, su uso es limitado. La plata se halla en la naturaleza en forma de cloruros, sulfuros o plata nativa. Este material se caracteriza por ser muy dúctil, maleable y no muy duro y fácil de soldar. Es utilizado en fusibles para cortocircuitos eléctricos porque es muy preciso en la fusión, es inoxidable y posee una conductividad sumamente alta. También se lo usa en contactos de relevadores o interruptores para bajas intensidades por su elevada conductividad térmica y eléctrica. La plata también es usada en instrumentos eléctricos de medicina como por ejemplo el termocauterio.

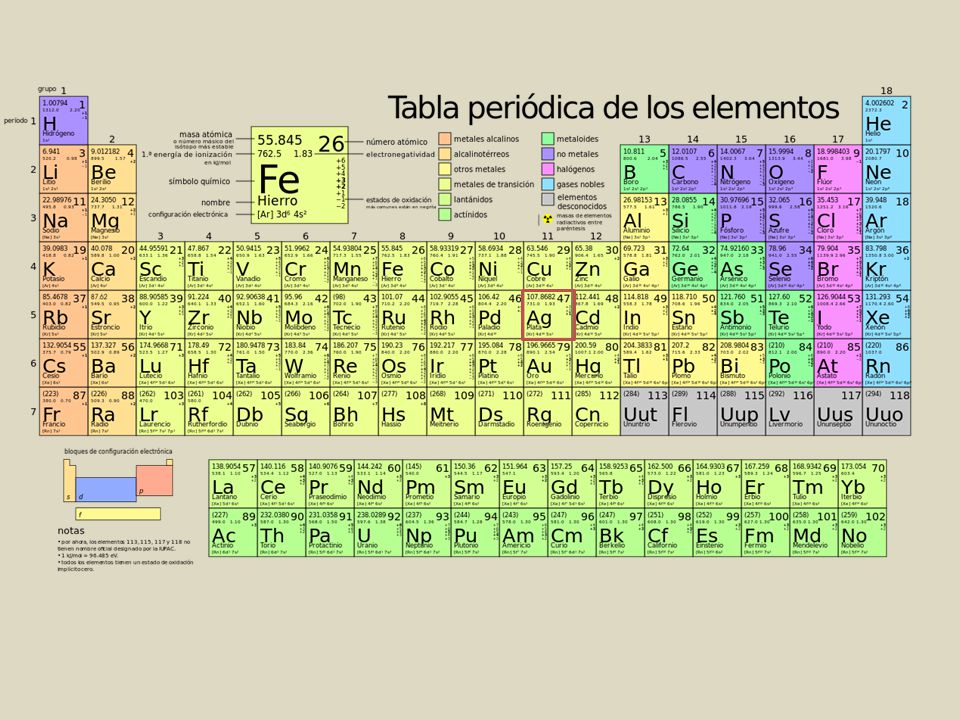

4

5

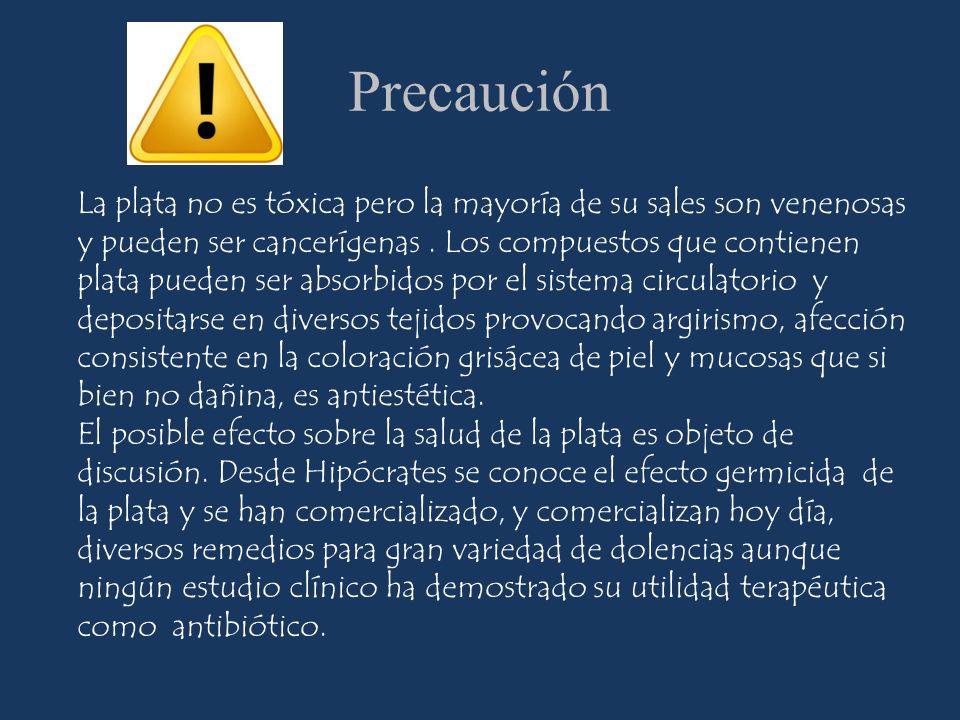

6 Precaución La plata no es tóxica pero la mayoría de su sales son venenosas y pueden ser cancerígenas . Los compuestos que contienen plata pueden ser absorbidos por el sistema circulatorio  y depositarse en diversos tejidos provocando argirismo, afección consistente en la coloración grisácea de piel y mucosas que si bien no dañina, es antiestética. El posible efecto sobre la salud de la plata es objeto de discusión. Desde Hipócrates se conoce el efecto germicida  de la plata y se han comercializado, y comercializan hoy día, diversos remedios para gran variedad de dolencias aunque ningún estudio clínico ha demostrado su utilidad terapéutica como  antibiótico.

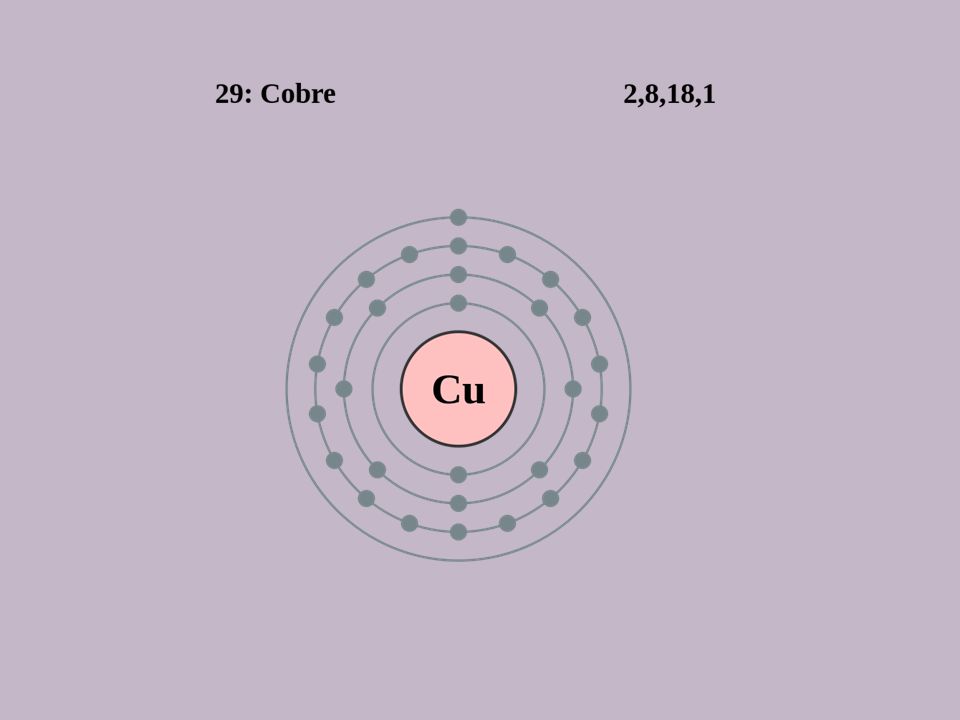

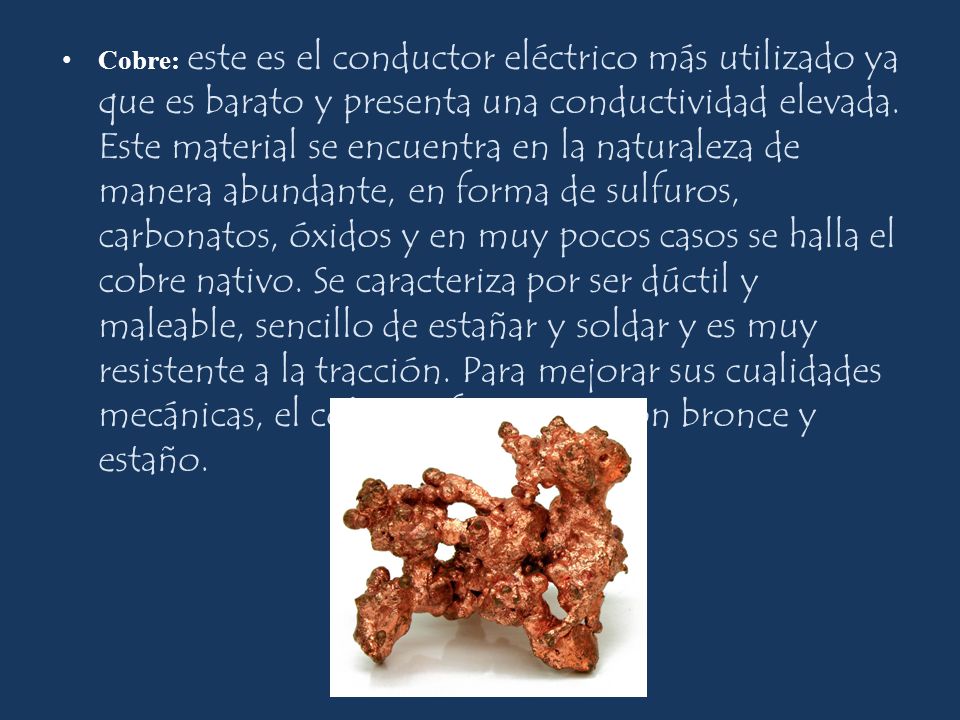

7 Cobre: este es el conductor eléctrico más utilizado ya que es barato y presenta una conductividad elevada. Este material se encuentra en la naturaleza de manera abundante, en forma de sulfuros, carbonatos, óxidos y en muy pocos casos se halla el cobre nativo. Se caracteriza por ser dúctil y maleable, sencillo de estañar y soldar y es muy resistente a la tracción. Para mejorar sus cualidades mecánicas, el cobre es fusionado con bronce y estaño.

8

9

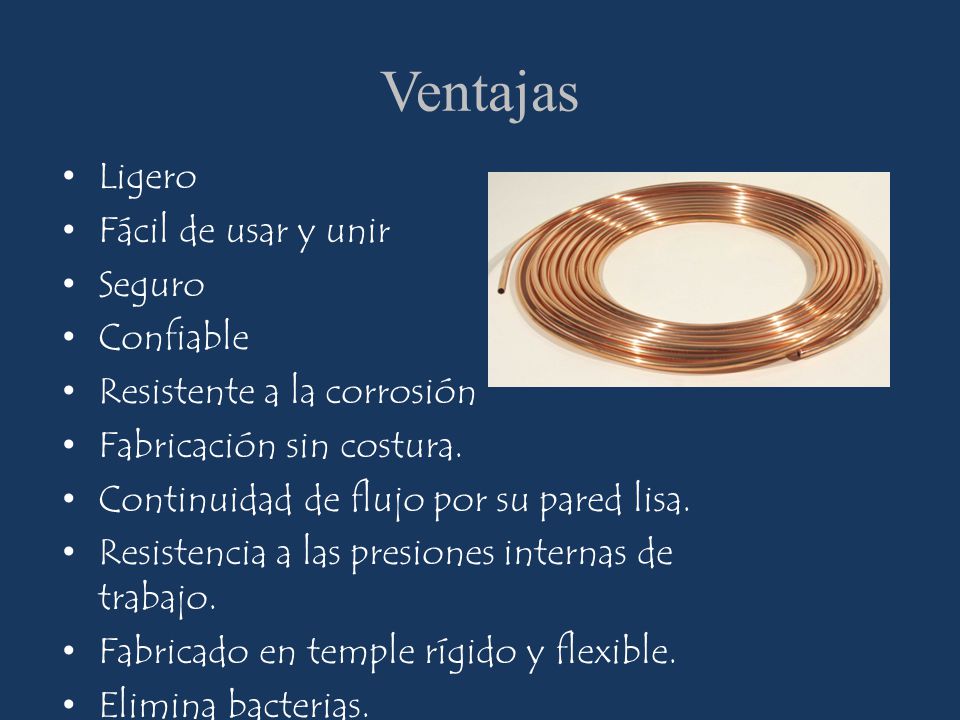

10 Ventajas Ligero Fácil de usar y unir Seguro Confiable
Resistente a la corrosión Fabricación sin costura.  Continuidad de flujo por su pared lisa.  Resistencia a las presiones internas de trabajo.  Fabricado en temple rígido y flexible.  Elimina bacterias.

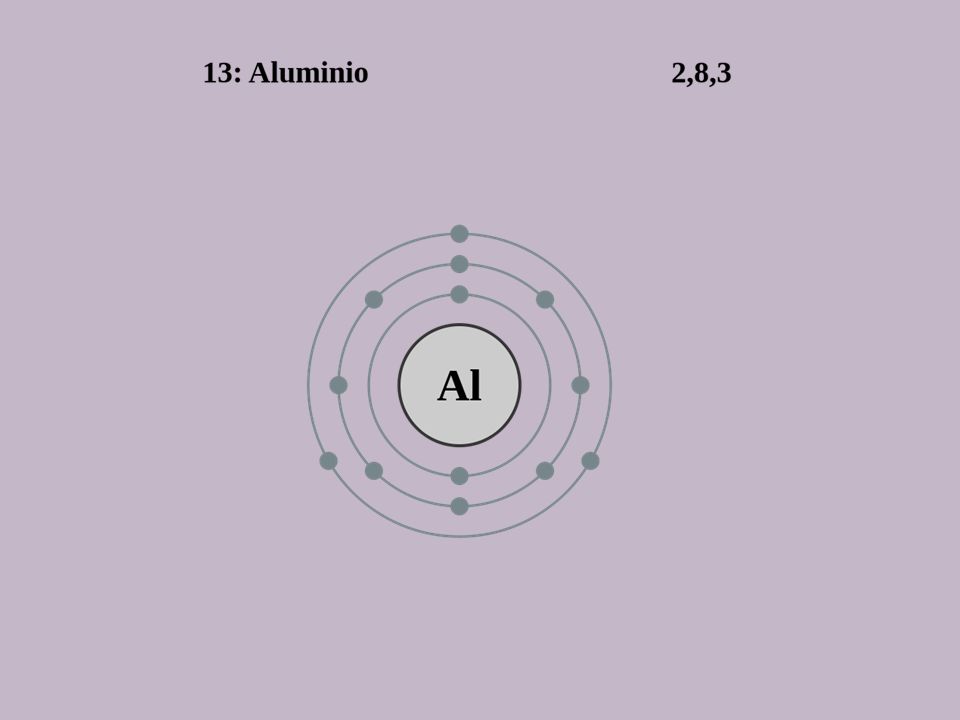

11 Aluminio: este ocupa el tercer puesto por su conductividad, luego de los dos anteriores. Su conductividad representa un 63% de la del cobre pero a igualdad de peso y longitud su conductancia es del doble. El aluminio se encuentra en grandes cantidades y se lo extrae de un mineral llamado bauxita. Se caracteriza por no ser muy resistente a la tracción, ser más blando que el cobre y no es fácil de soldar. A pesar de esto, al ser dúctil permite ser trabajado por estirado, laminado, forjado, hilado y extrusión. Para mejorar la resistencia mecánica del aluminio se le agrega magnesio, hierro o silicio. Volver

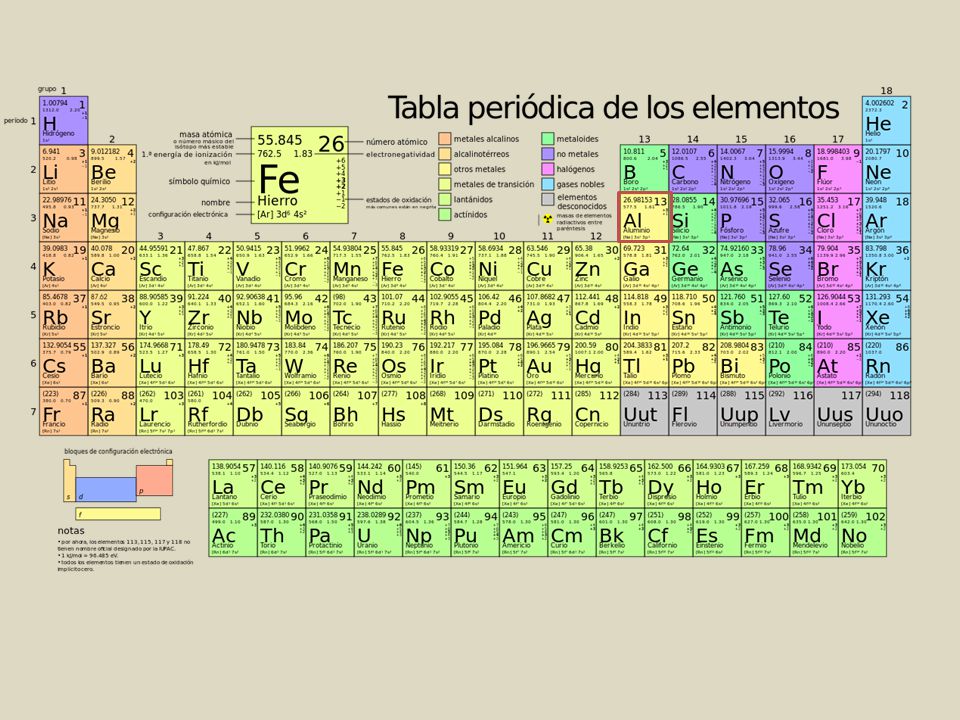

12

13

14 Ventajas Entre sus usos se encuentra el sector de la electricidad y la comunicación, siendo actualmente el aluminio una de las formas más económicas de transportar electricidad de forma más eficiente que el cobre. También se usa en las antenas para televisores y satélites.

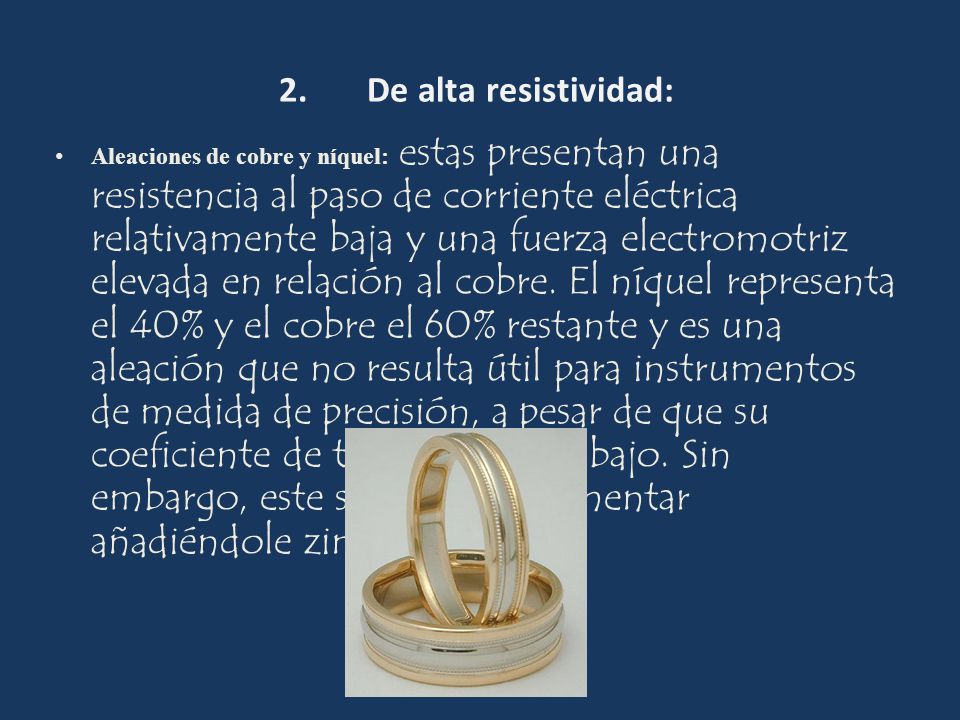

15 2.       De alta resistividad:  Aleaciones de cobre y níquel: estas presentan una resistencia al paso de corriente eléctrica relativamente baja y una fuerza electromotriz elevada en relación al cobre. El níquel representa el 40% y el cobre el 60% restante y es una aleación que no resulta útil para instrumentos de medida de precisión, a pesar de que su coeficiente de temperatura es bajo. Sin embargo, este se puede incrementar añadiéndole zinc.

16

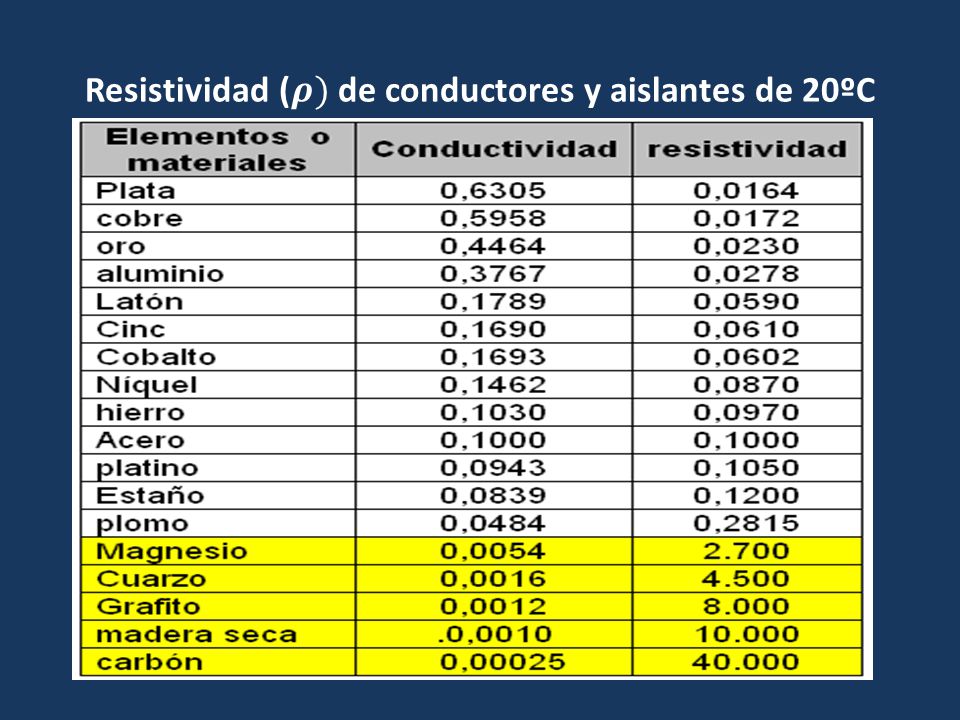

17 Resistividad (𝝆) de conductores y aislantes de 20ºC

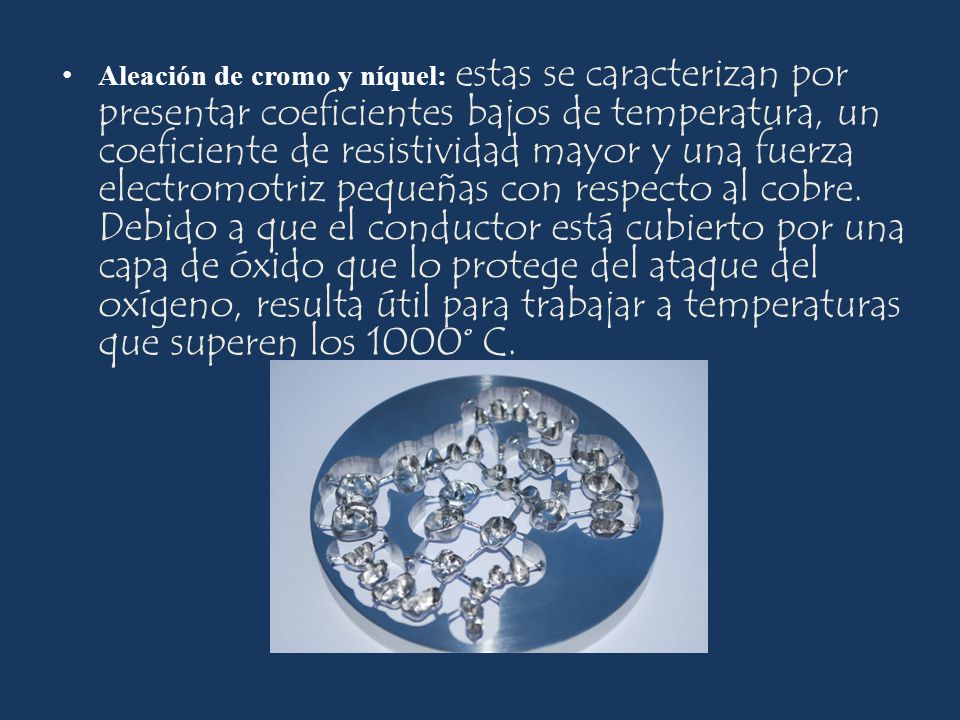

18 Aleación de cromo y níquel: estas se caracterizan por presentar coeficientes bajos de temperatura, un coeficiente de resistividad mayor y una fuerza electromotriz pequeñas con respecto al cobre. Debido a que el conductor está cubierto por una capa de óxido que lo protege del ataque del oxígeno, resulta útil para trabajar a temperaturas que superen los 1000° C.

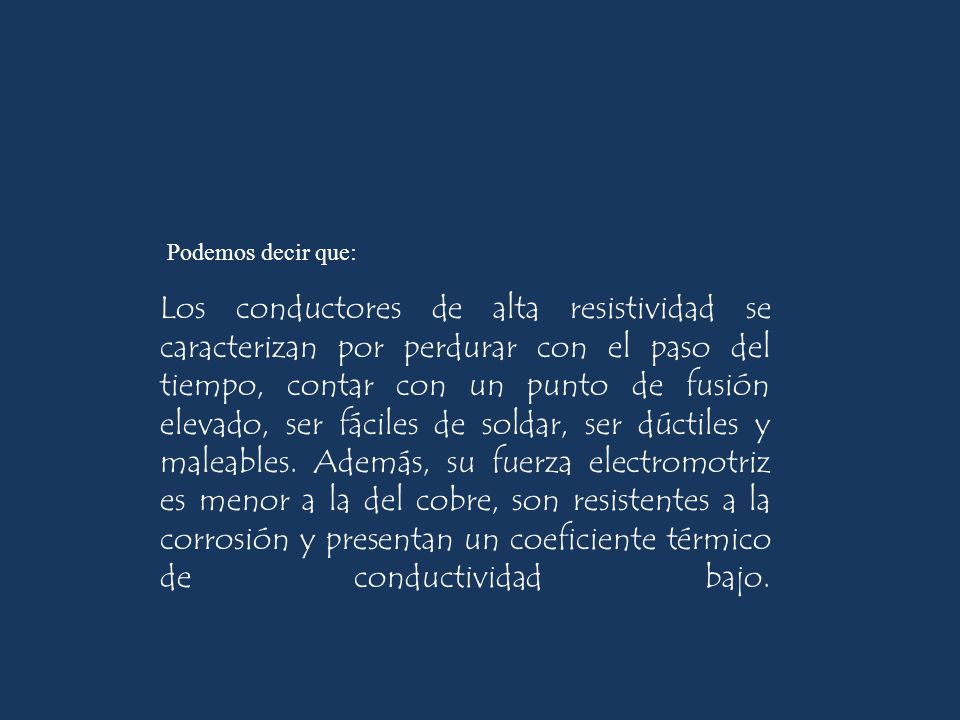

19 Podemos decir que: Los conductores de alta resistividad se caracterizan por perdurar con el paso del tiempo, contar con un punto de fusión elevado, ser fáciles de soldar, ser dúctiles y maleables. Además, su fuerza electromotriz es menor a la del cobre, son resistentes a la corrosión y presentan un coeficiente térmico de conductividad bajo.
