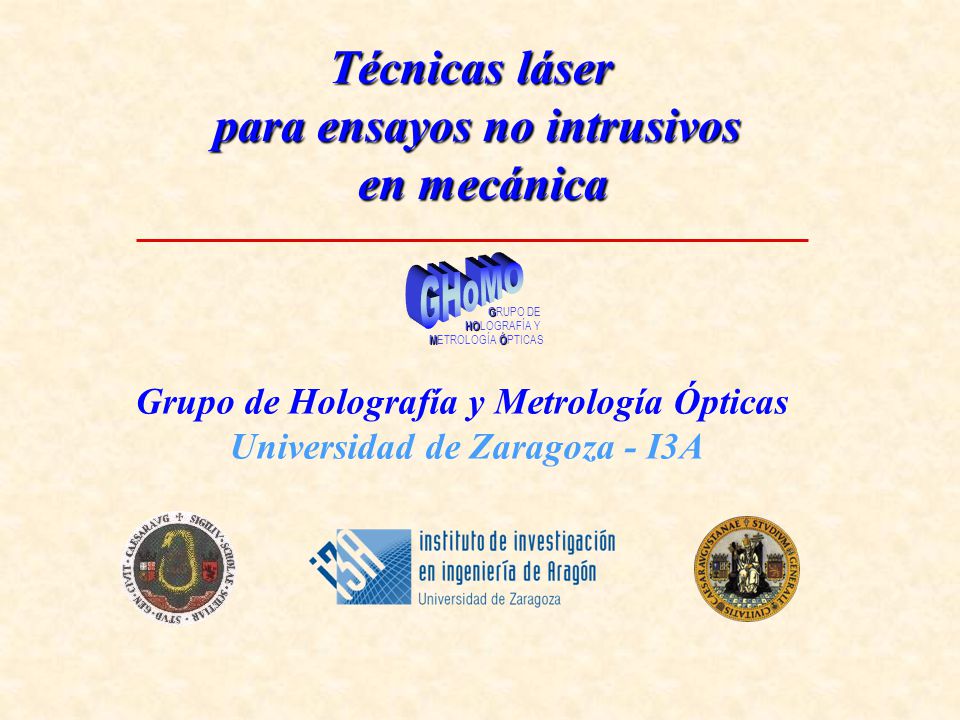

1 Técnicas láser para ensayos no intrusivos en mecánica
GHoMO GRUPO DE HOLOGRAFÍA Y METROLOGÍA ÓPTICAS Grupo de Holografía y Metrología Ópticas Universidad de Zaragoza - I3A

2 Desarrollo y aplicación de técnicas de medida no intrusivas
Tema de trabajo: Desarrollo y aplicación de técnicas de medida no intrusivas - DPIV: Velocimetría de Imágenes de Partículas - HI: Interferometría Holográfica - DSPI: Interferometría de Moteado - DIPH: Holografía digital - DSP: Fotografía de moteado - HI: Interferometría Holográfica - DSPI: Interferometría de Moteado - DH: Holografía digital Mecánica de fluidos Mecánica de sólidos

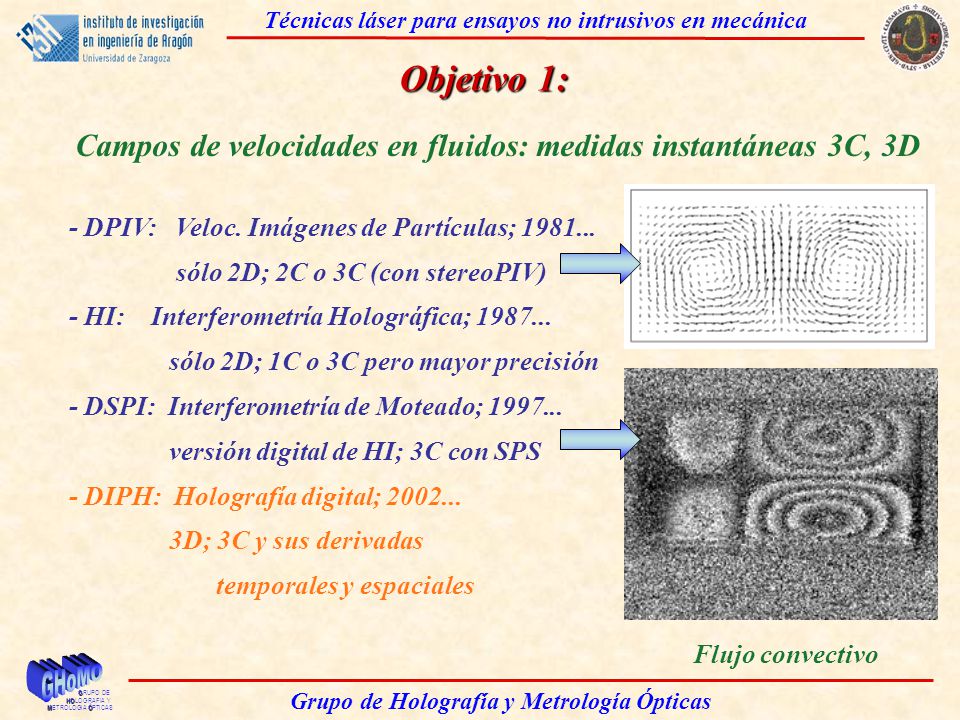

3 Campos de velocidades en fluidos: medidas instantáneas 3C, 3D
Objetivo 1: Campos de velocidades en fluidos: medidas instantáneas 3C, 3D - DPIV: Veloc. Imágenes de Partículas; sólo 2D; 2C o 3C (con stereoPIV) - HI: Interferometría Holográfica; sólo 2D; 1C o 3C pero mayor precisión - DSPI: Interferometría de Moteado; versión digital de HI; 3C con SPS - DIPH: Holografía digital; 3D; 3C y sus derivadas temporales y espaciales Flujo convectivo

4 Holografía digital Registro 2D Registro 3D z = 1 mm z = 6 mm z = 12 mm

5 Aplicaciones en túneles de viento
* HI en una estela de vórtices (Alemania) Diámetro del cilindro: 6 mm U<0.7 m/s Re190 55 cm hacia abajo

6 Aplicaciones en túneles de viento
* StereoPIV vs PIV&DSPI en una capa límite turbulenta (Francia) Dt = 2 ms Dt = 5 ms Dt = 10 ms 1.5 cm/s 0.5% Vx 5.2 cm/s 1.6% Vy Vz 4.7 cm/s 1.5% U=3 m/s DTPIV = 100 ms

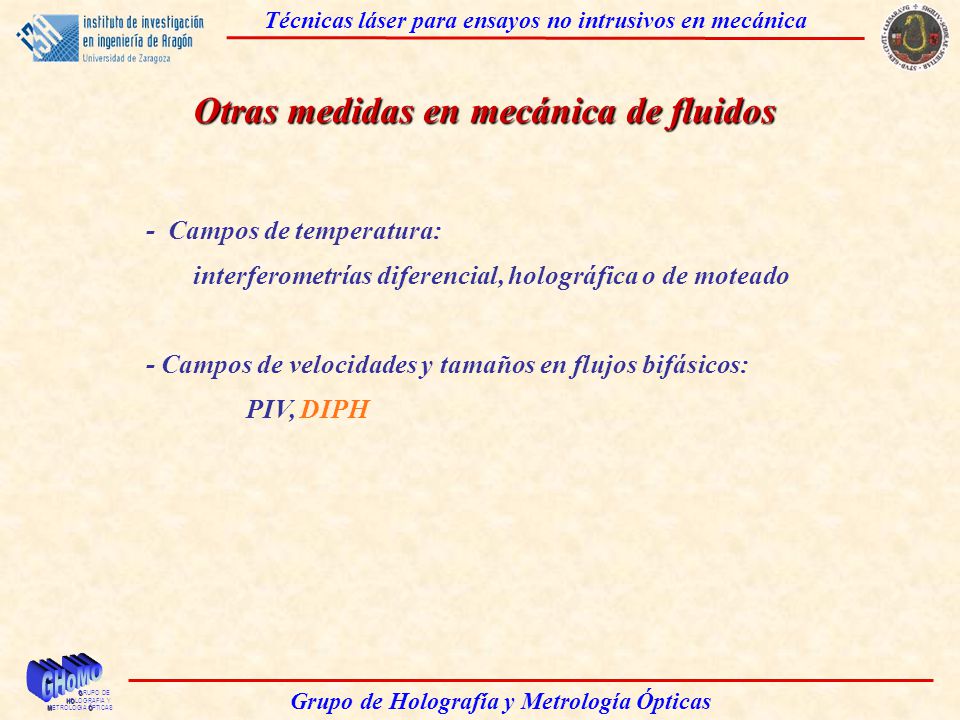

7 Otras medidas en mecánica de fluidos
- Campos de temperatura: interferometrías diferencial, holográfica o de moteado - Campos de velocidades y tamaños en flujos bifásicos: PIV, DIPH

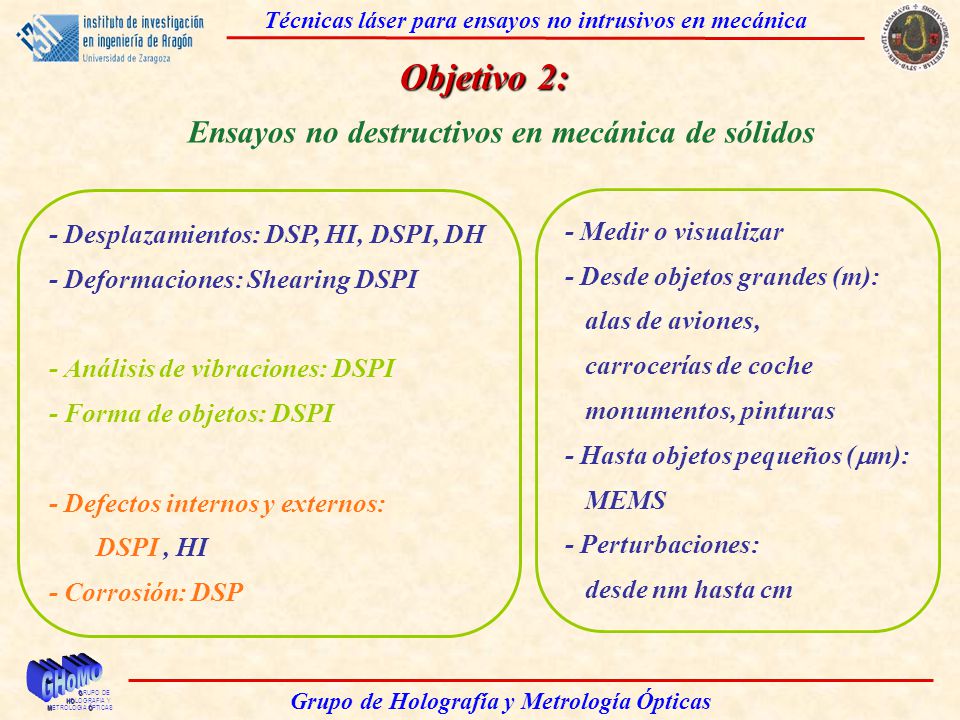

8 Ensayos no destructivos en mecánica de sólidos
Objetivo 2: Ensayos no destructivos en mecánica de sólidos - Desplazamientos: DSP, HI, DSPI, DH - Deformaciones: Shearing DSPI - Análisis de vibraciones: DSPI - Forma de objetos: DSPI - Defectos internos y externos: DSPI , HI - Corrosión: DSP - Medir o visualizar - Desde objetos grandes (m): alas de aviones, carrocerías de coche monumentos, pinturas - Hasta objetos pequeños (mm): MEMS - Perturbaciones: desde nm hasta cm

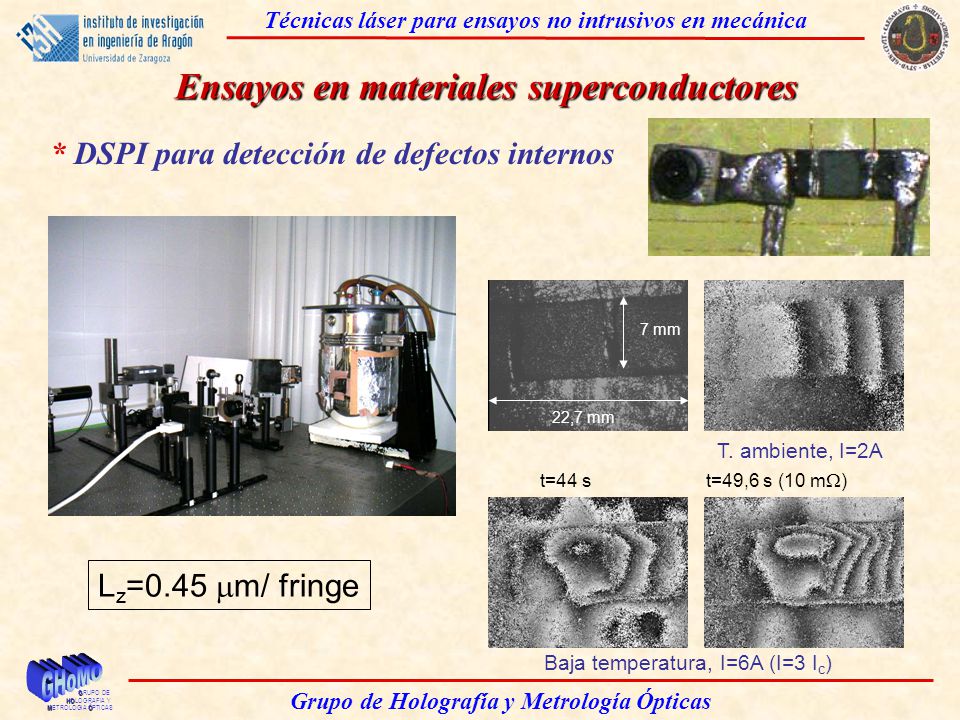

9 Ensayos en materiales superconductores
* DSPI para detección de defectos internos 22,7 mm 7 mm T. ambiente, I=2A t=44 s t=49,6 s (10 mW) Lz=0.45 mm/ fringe Baja temperatura, I=6A (I=3 Ic)

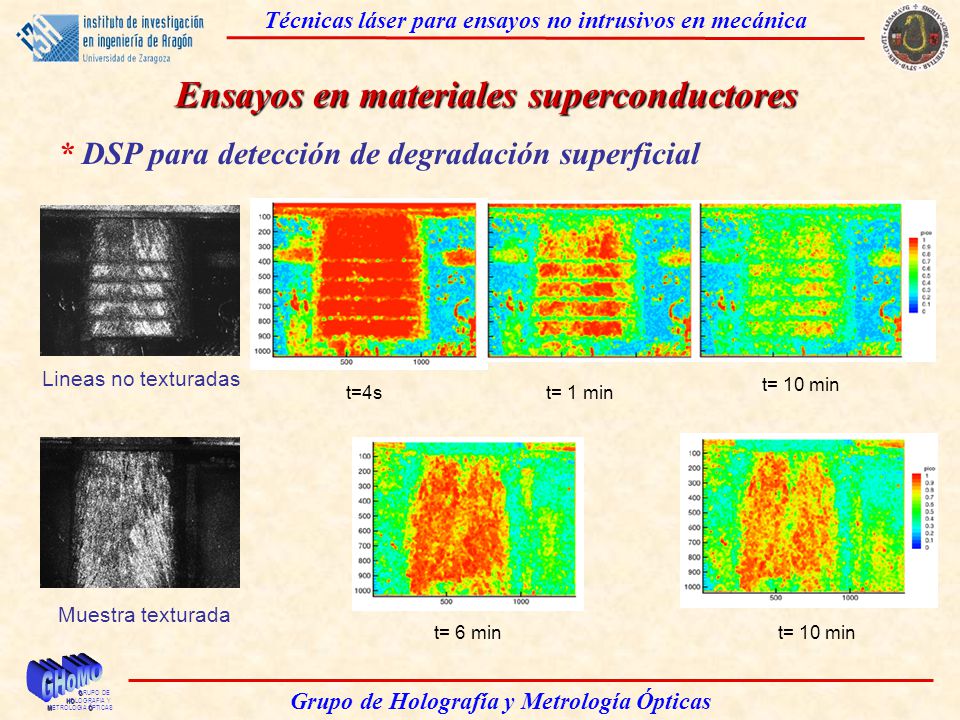

10 Ensayos en materiales superconductores
* DSP para detección de degradación superficial Lineas no texturadas t= 10 min t=4s t= 1 min Muestra texturada t= 6 min t= 10 min
