1 Tubos Estructurales en Acero Inoxidable Ferrítico Stala 4003

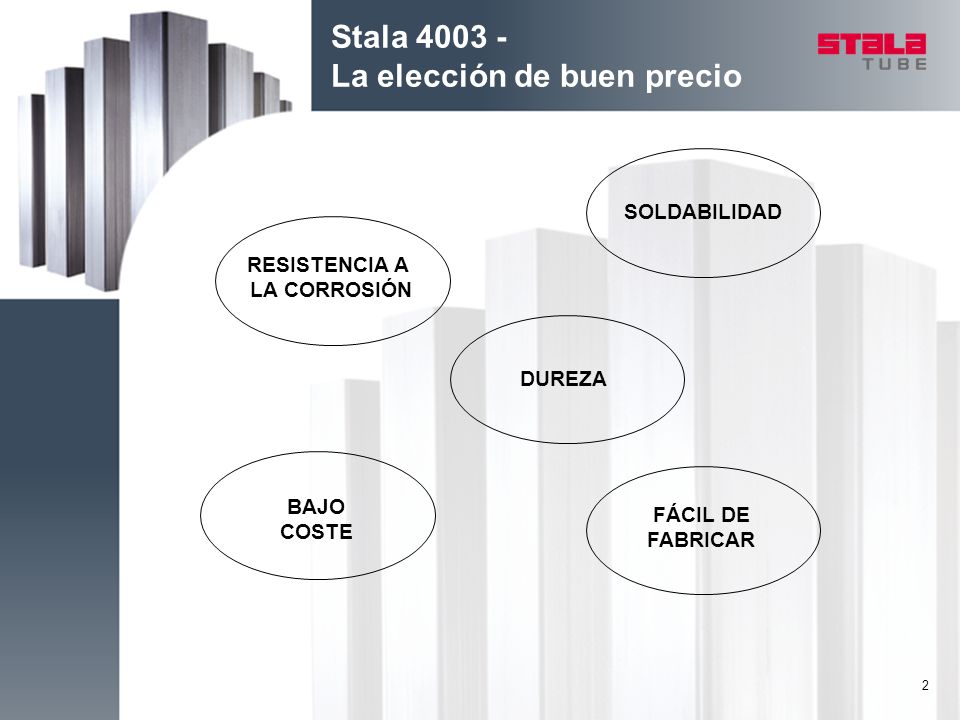

2 2 Stala 4003 - La elección de buen precio RESISTENCIA A LA CORROSIÓN SOLDABILIDAD DUREZA BAJO COSTE FÁCIL DE FABRICAR

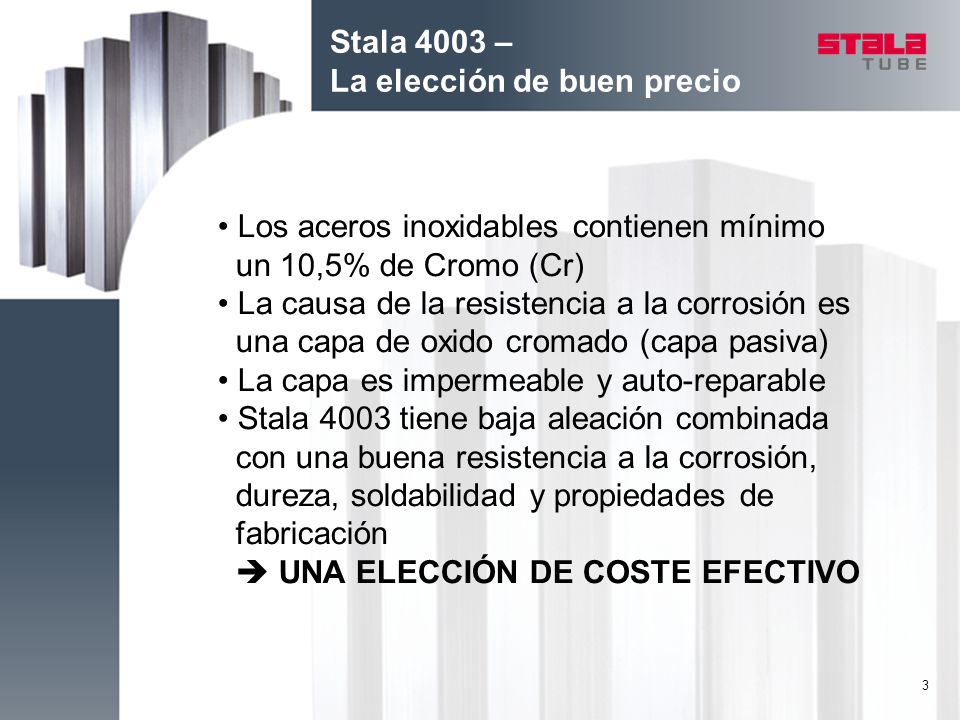

3 3 Stala 4003 – La elección de buen precio Los aceros inoxidables contienen mínimo un 10,5% de Cromo (Cr) La causa de la resistencia a la corrosión es una capa de oxido cromado (capa pasiva) La capa es impermeable y auto-reparable Stala 4003 tiene baja aleación combinada con una buena resistencia a la corrosión, dureza, soldabilidad y propiedades de fabricación  UNA ELECCIÓN DE COSTE EFECTIVO

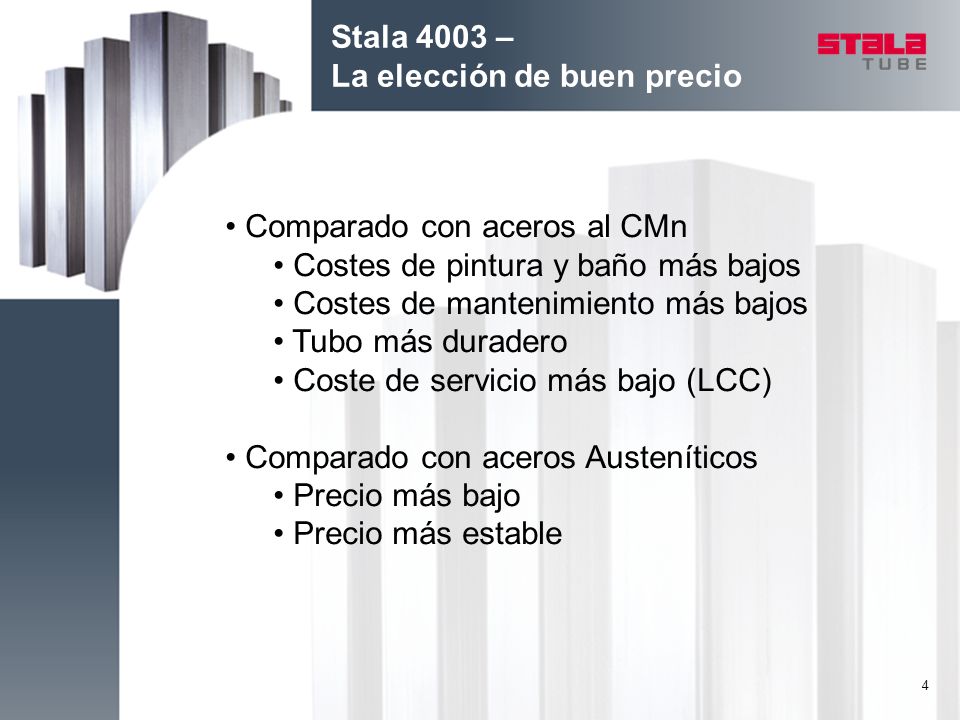

4 4 Stala 4003 – La elección de buen precio Comparado con aceros al CMn Costes de pintura y baño más bajos Costes de mantenimiento más bajos Tubo más duradero Coste de servicio más bajo (LCC) Comparado con aceros Austeníticos Precio más bajo Precio más estable

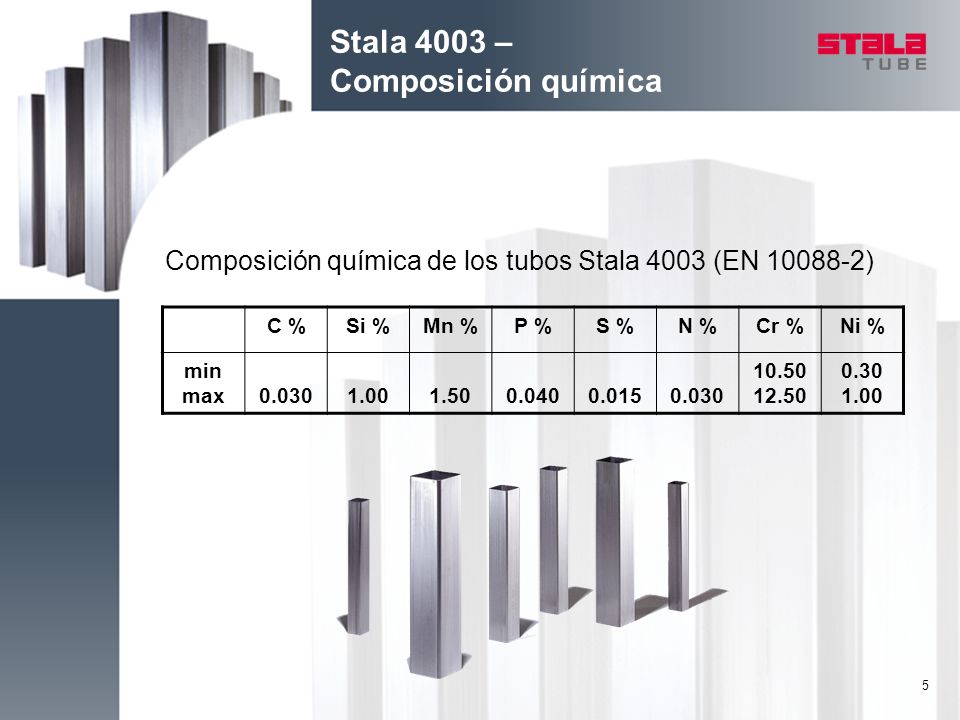

5 5 Stala 4003 – Composición química C %Si %Mn %P %S %N %Cr %Ni % min max 0.030 1.00 1.50 0.040 0.015 0.030 10.50 12.50 0.30 1.00 Composición química de los tubos Stala 4003 (EN 10088-2)

6 6 Stala 4003 – Propiedades mecánicas Límite elástico R p0.2 [MPa] Resistencia a la Tracción R m [MPa] Alargamiento A 5 [%] Min 320Min 450Min 10 Los valores están probados a partir del lado mayor del tubo en dirección longitudinal Valores mínimos garantizados de los tubos Stala 4003 Los valores mecánicos pueden variar según la dimensión del tubo. En muchos casos es posible utilizar una dureza mayor para reducir el peso. Los valores precisos para dimensiones específicas se pueden garantizar según cada caso.

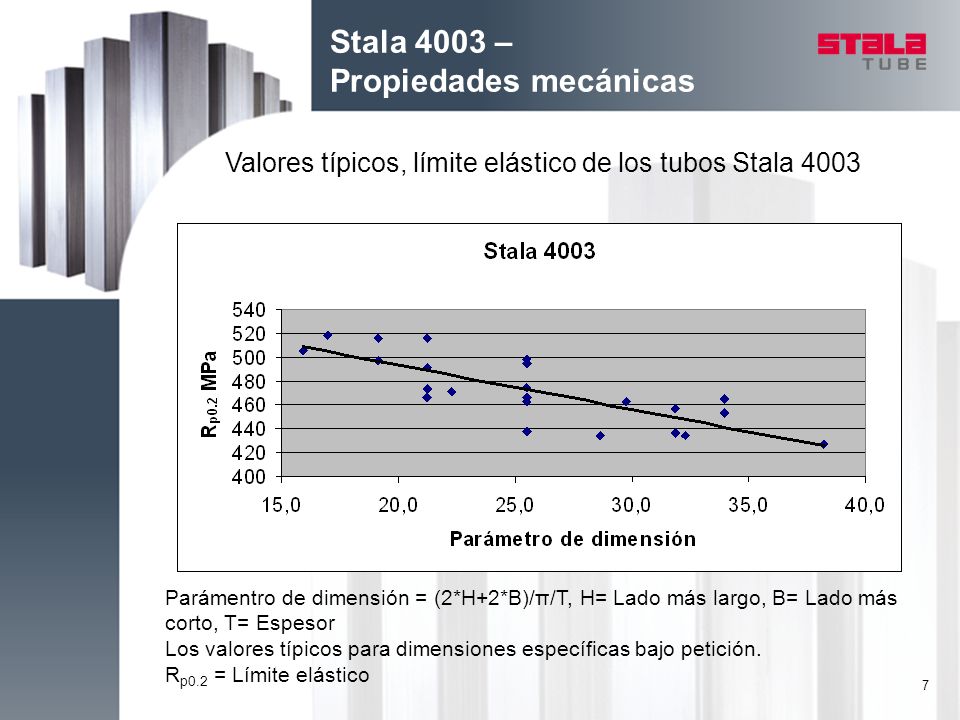

7 7 Stala 4003 – Propiedades mecánicas Parámentro de dimensión = (2*H+2*B)/π/T, H= Lado más largo, B= Lado más corto, T= Espesor Los valores típicos para dimensiones específicas bajo petición. R p0.2 = Límite elástico Valores típicos, límite elástico de los tubos Stala 4003

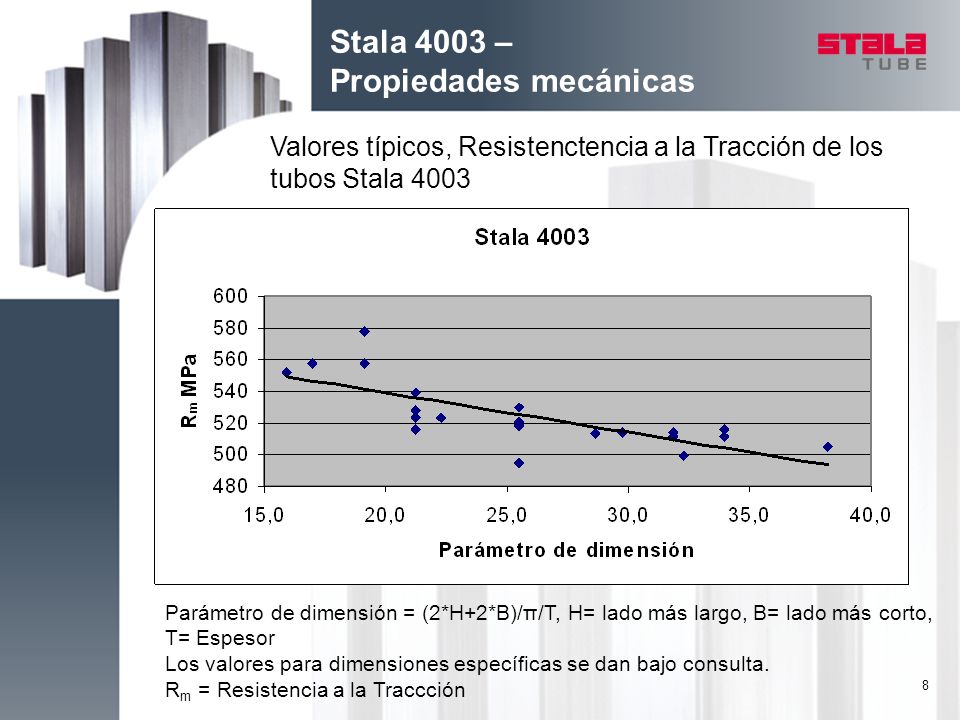

8 8 Stala 4003 – Propiedades mecánicas Valores típicos, Resistenctencia a la Tracción de los tubos Stala 4003 Parámetro de dimensión = (2*H+2*B)/π/T, H= lado más largo, B= lado más corto, T= Espesor Los valores para dimensiones específicas se dan bajo consulta. R m = Resistencia a la Traccción

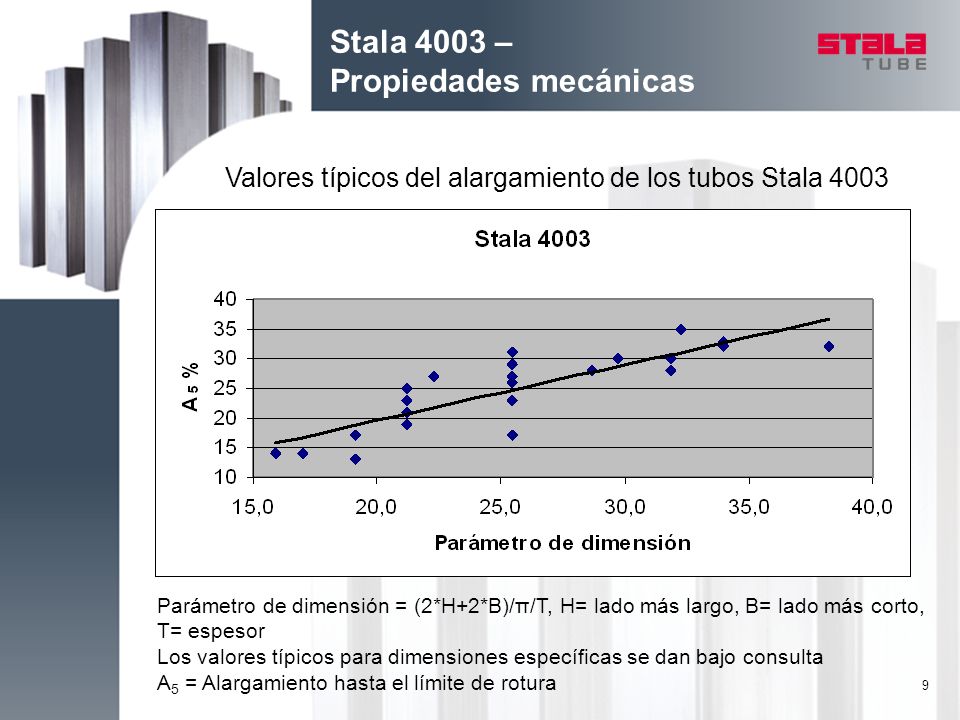

9 9 Stala 4003 – Propiedades mecánicas Valores típicos del alargamiento de los tubos Stala 4003 Parámetro de dimensión = (2*H+2*B)/π/T, H= lado más largo, B= lado más corto, T= espesor Los valores típicos para dimensiones específicas se dan bajo consulta A 5 = Alargamiento hasta el límite de rotura

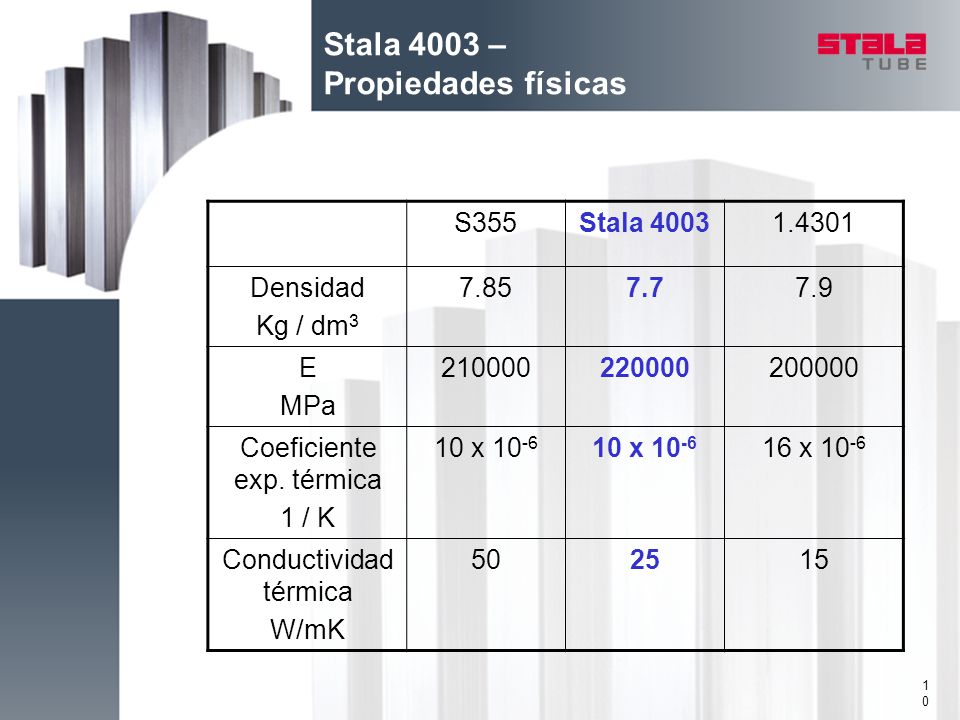

10 10 Stala 4003 – Propiedades físicas S355Stala 40031.4301 Densidad Kg / dm 3 7.857.77.9 E MPa 210000220000200000 Coeficiente exp. térmica 1 / K 10 x 10 -6 16 x 10 -6 Conductividad térmica W/mK 502515

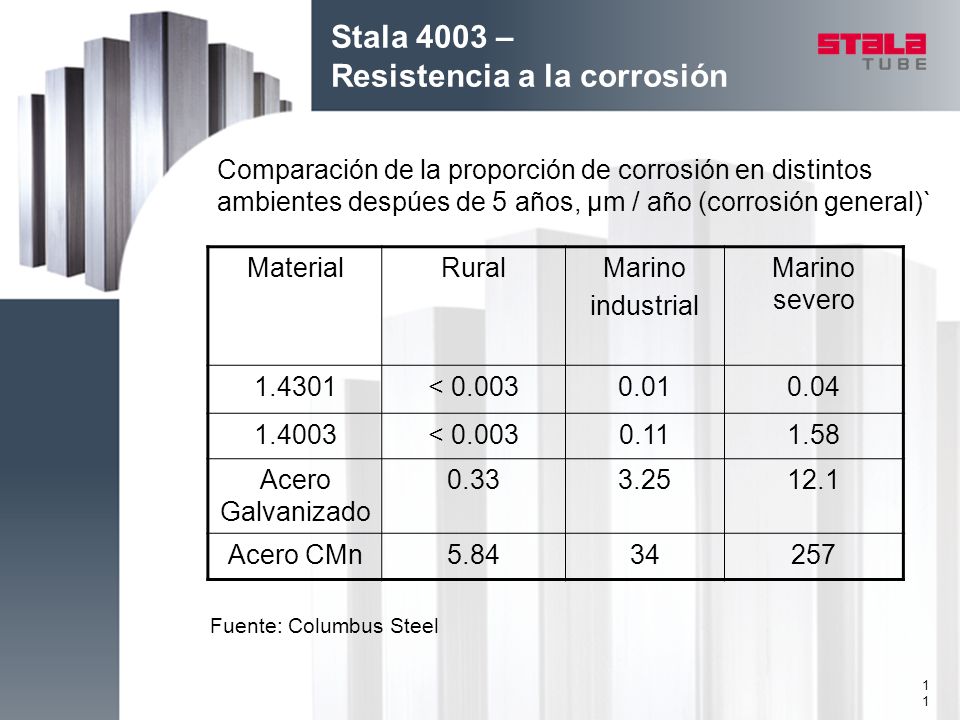

11 11 Stala 4003 – Resistencia a la corrosión MaterialRuralMarino industrial Marino severo 1.4301< 0.0030.010.04 1.4003< 0.0030.111.58 Acero Galvanizado 0.333.2512.1 Acero CMn5.8434257 Comparación de la proporción de corrosión en distintos ambientes despúes de 5 años, µm / año (corrosión general)` Fuente: Columbus Steel

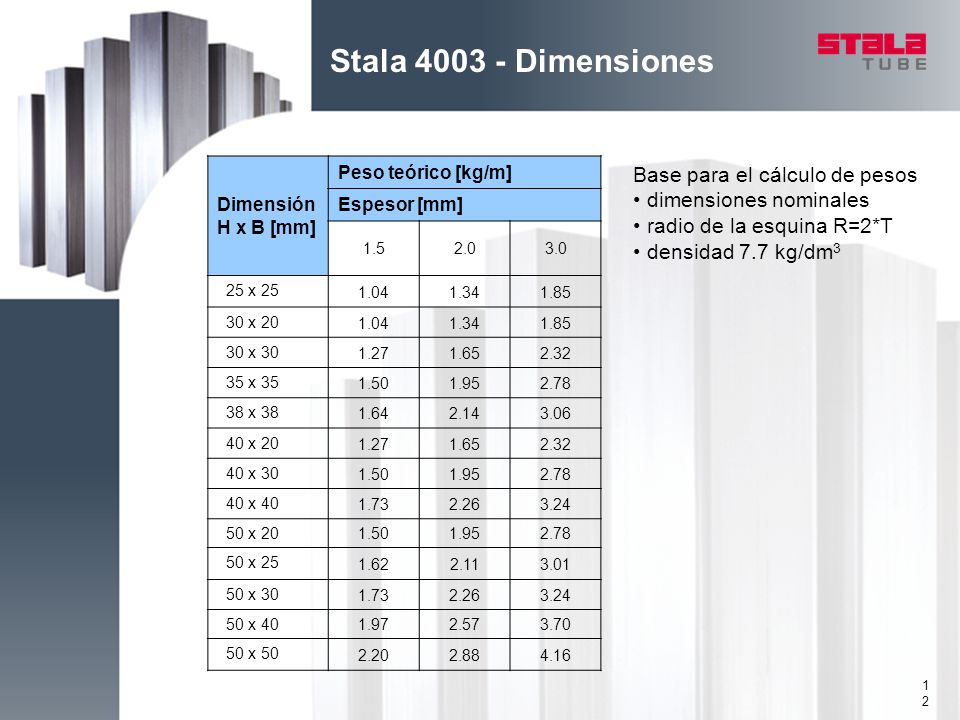

12 12 Stala 4003 - Dimensiones Dimensión H x B [mm] Peso teórico [kg/m] Espesor [mm] 1.52.03.0 25 x 25 1.041.341.85 30 x 20 1.041.341.85 30 x 30 1.271.652.32 35 x 35 1.501.952.78 38 x 38 1.642.143.06 40 x 20 1.271.652.32 40 x 30 1.501.952.78 40 x 40 1.732.263.24 50 x 201.501.952.78 50 x 25 1.622.113.01 50 x 30 1.732.263.24 50 x 401.972.573.70 50 x 50 2.202.884.16 Base para el cálculo de pesos dimensiones nominales radio de la esquina R=2*T densidad 7.7 kg/dm 3

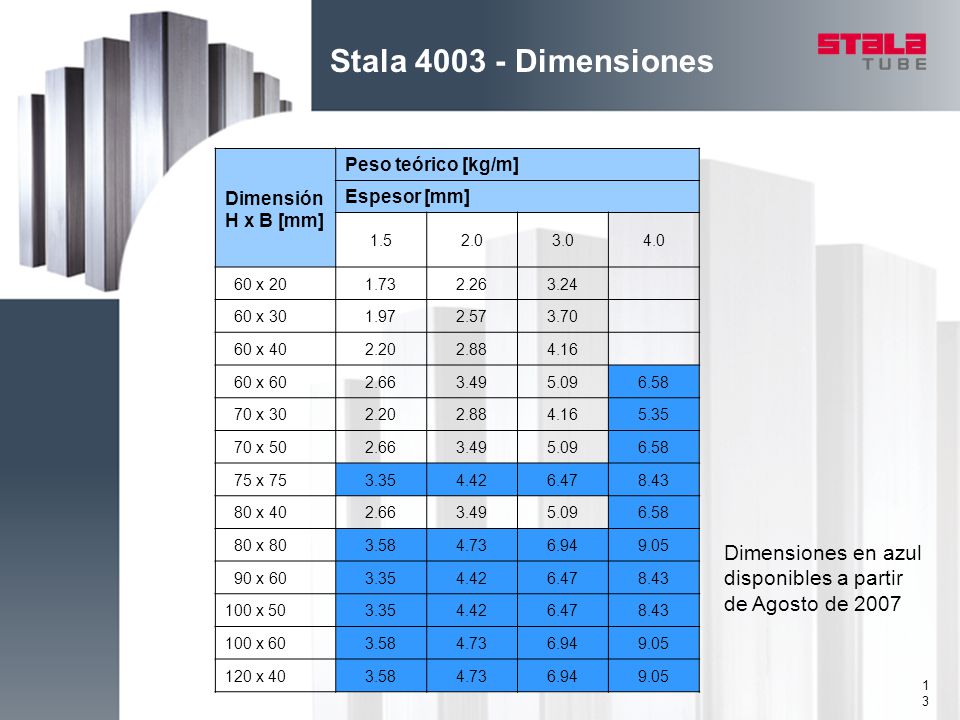

13 13 Stala 4003 - Dimensiones Dimensión H x B [mm] Peso teórico [kg/m] Espesor [mm] 1.52.03.04.0 60 x 201.732.263.24 60 x 301.972.573.70 60 x 402.202.884.16 60 x 602.663.495.096.58 70 x 302.202.884.165.35 70 x 502.663.495.096.58 75 x 753.354.426.478.43 80 x 402.663.495.096.58 80 x 803.584.736.949.05 90 x 603.354.426.478.43 100 x 503.354.426.478.43 100 x 603.584.736.949.05 120 x 403.584.736.949.05 Dimensiones en azul disponibles a partir de Agosto de 2007

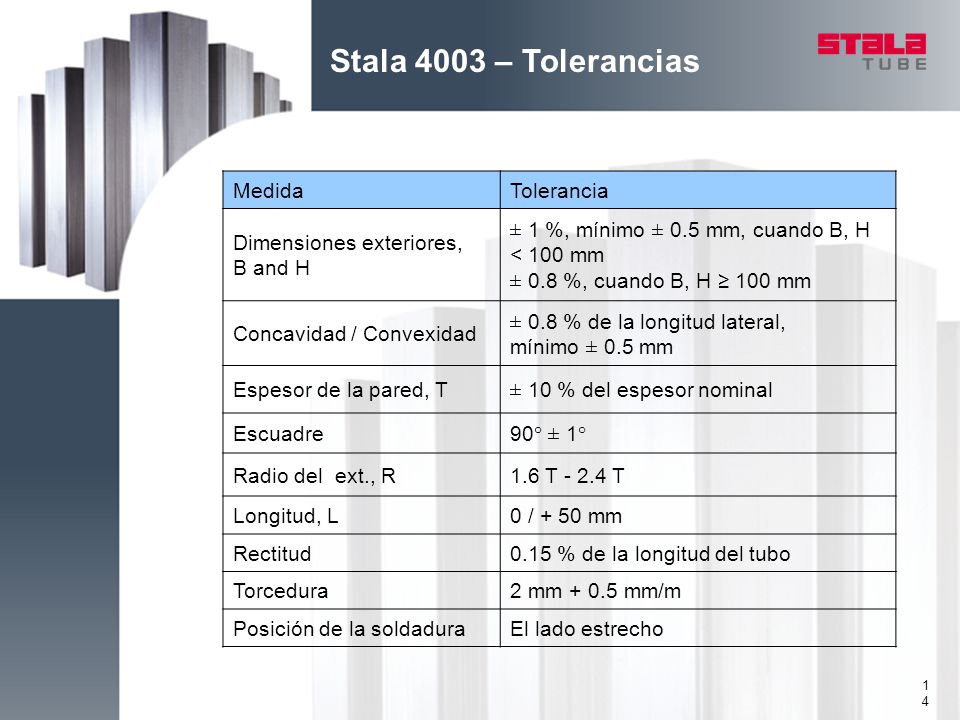

14 14 Stala 4003 – Tolerancias MedidaTolerancia Dimensiones exteriores, B and H ± 1 %, mínimo ± 0.5 mm, cuando B, H < 100 mm ± 0.8 %, cuando B, H ≥ 100 mm Concavidad / Convexidad ± 0.8 % de la longitud lateral, mínimo ± 0.5 mm Espesor de la pared, T± 10 % del espesor nominal Escuadre90° ± 1° Radio del ext., R1.6 T - 2.4 T Longitud, L0 / + 50 mm Rectitud0.15 % de la longitud del tubo Torcedura2 mm + 0.5 mm/m Posición de la soldaduraEl lado estrecho

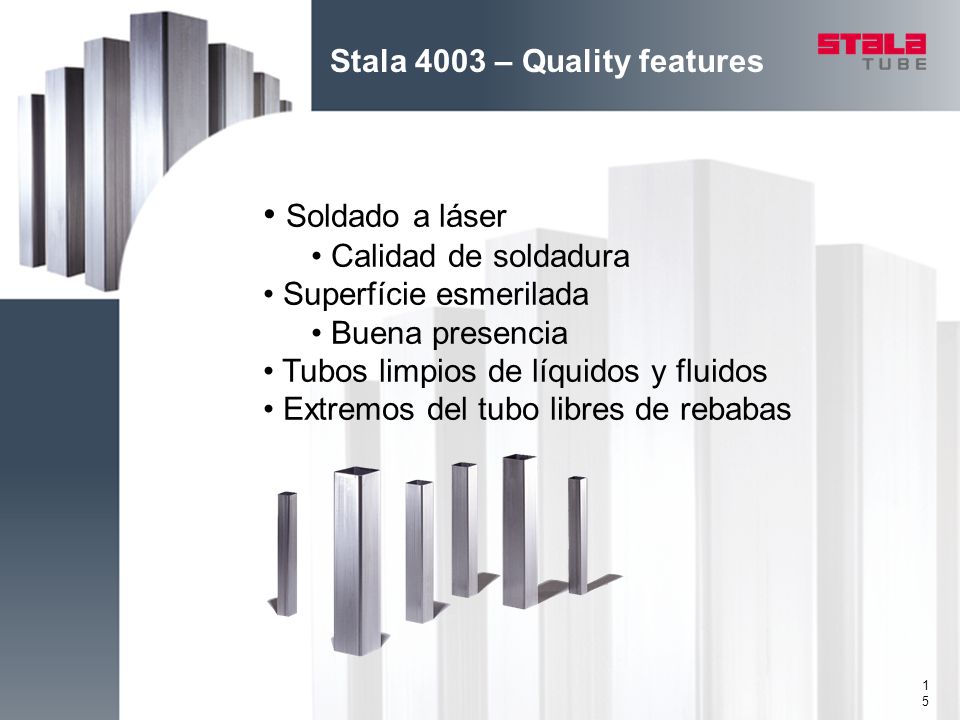

15 15 Stala 4003 – Quality features Soldado a láser Calidad de soldadura Superfície esmerilada Buena presencia Tubos limpios de líquidos y fluidos Extremos del tubo libres de rebabas
