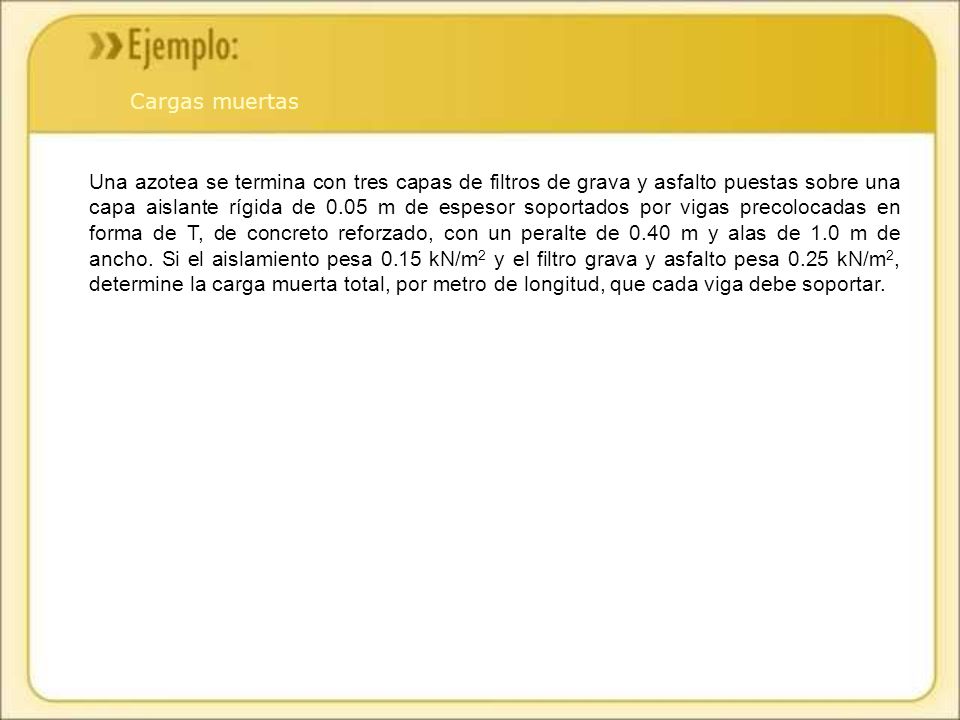

Cargas muertas Una azotea se termina con tres capas de filtros de grava y asfalto puestas sobre una capa aislante rígida de 0.05 m de espesor soportados por vigas precolocadas en forma de T, de concreto reforzado, con un peralte de 0.40 m y alas de 1.0 m de ancho. Si el aislamiento pesa 0.15 kN/m2 y el filtro grava y asfalto pesa 0.25 kN/m2, determine la carga muerta total, por metro de longitud, que cada viga debe soportar.
2
EL PESO DE LA VIGA ES: PATIN: ALMA: AISLAMIENTO: FILTROS: TOTAL:
Solución EL PESO DE LA VIGA ES: PATIN: ALMA: AISLAMIENTO: FILTROS: TOTAL: NOTA: La viga tiene 1.0 m de ancho transversal de las alas y se han efectuado los cálculos por cada 1.0 m longitudinal de viga.
3

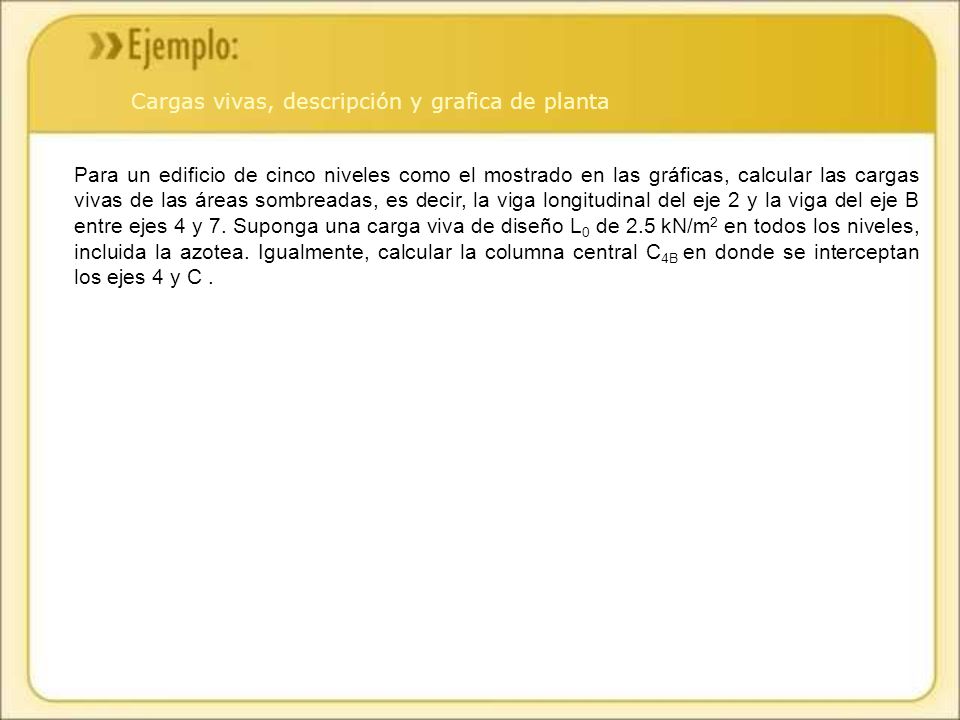

Cargas vivas, descripción y grafica de planta
Para un edificio de cinco niveles como el mostrado en las gráficas, calcular las cargas vivas de las áreas sombreadas, es decir, la viga longitudinal del eje 2 y la viga del eje B entre ejes 4 y 7. Suponga una carga viva de diseño L0 de 2.5 kN/m2 en todos los niveles, incluida la azotea. Igualmente, calcular la columna central C4B en donde se interceptan los ejes 4 y C .
4
Solución: Viga eje 2 Viga Longitudinal A-B-C, eje 2: Área tributaria, AT = 2*6 m2 = 12 m2 KLL = 2 , para vigas. Área de influencia Ai = KLL*AT = 2*12 m2 = 24 m2 Ai = 24 m2 35 m2 No se permite reducción de carga. WL = 2.5 kN*2.0m = 5.0 kN/m Franja Tributaria
5
Cálculo de reacciones de viga compuesta mostrada
6
Cálculo de reacciones de viga compuesta mostrada
Las reacciones del análisis de las tres estructuras están mostrados en la siguiente figura: Analizando la estructura conjuntamente:
7
Cálculo de reacciones de viga compuesta mostrada
Resumiendo:
