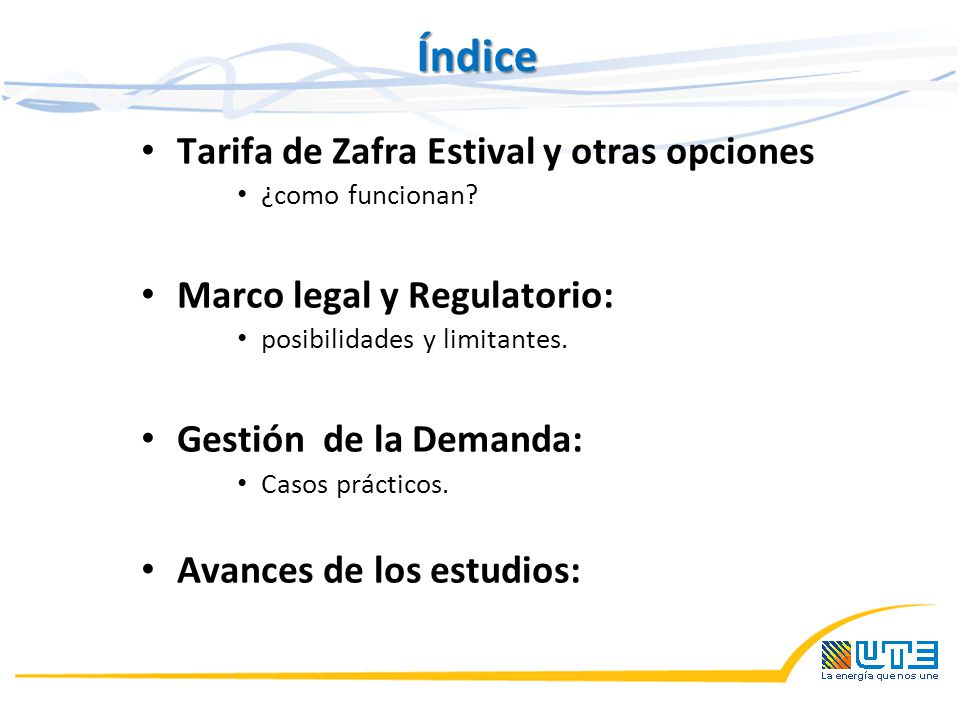

1 Tarifa de Zafra Estival y otras opciones ¿como funcionan? Marco legal y Regulatorio: posibilidades y limitantes. Gestión de la Demanda: Casos prácticos. Avances de los estudios: Índice

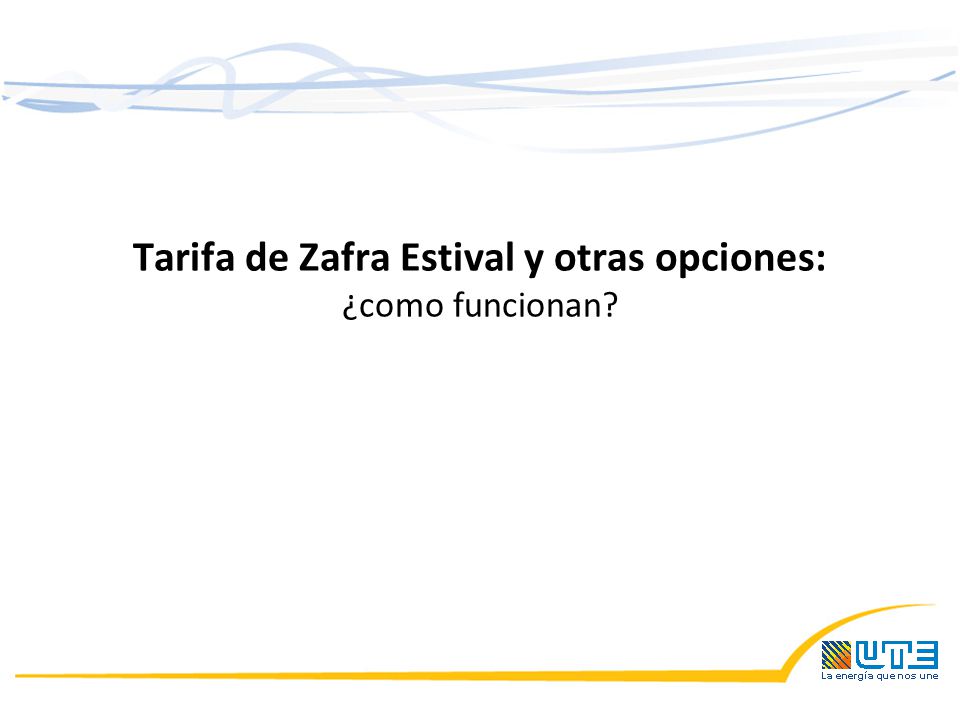

2 Tarifa de Zafra Estival y otras opciones: ¿como funcionan?

3 Perd.60y30kV Perd.150kV Estación 500/150 kV Red 500 kV Estación 150/60/30 kV Red 150 kV Estación 60-30/15-6 kV Red 60/30 kV Estación 6,15/0.22 kV Red 6y15kV Consumidores en 150 kV Consumidores en 0.22kV Consumidores en 60-30 kV Consumidores en 6-15 kV Perd.60y30kV Perd.0.22kV Residenciales Generales Alumbrado Público Medianos y Grandes Consumos Zafrales Nivel de Tensión Red 0,22 kV

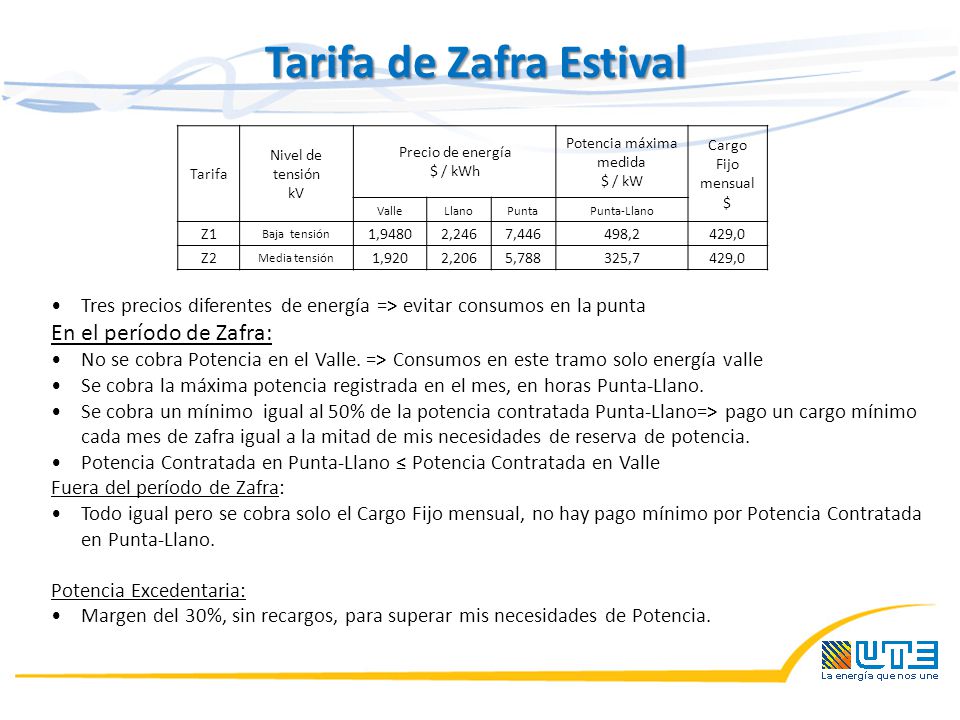

4 Tarifa de Zafra Estival Tres precios diferentes de energía => evitar consumos en la punta En el período de Zafra: No se cobra Potencia en el Valle. => Consumos en este tramo solo energía valle Se cobra la máxima potencia registrada en el mes, en horas Punta-Llano. Se cobra un mínimo igual al 50% de la potencia contratada Punta-Llano=> pago un cargo mínimo cada mes de zafra igual a la mitad de mis necesidades de reserva de potencia. Potencia Contratada en Punta-Llano ≤ Potencia Contratada en Valle Fuera del período de Zafra: Todo igual pero se cobra solo el Cargo Fijo mensual, no hay pago mínimo por Potencia Contratada en Punta-Llano. Potencia Excedentaria: Margen del 30%, sin recargos, para superar mis necesidades de Potencia. Tarifa Nivel de tensión kV Precio de energía $ / kWh Potencia máxima medida $ / kW Cargo Fijo mensual $ ValleLlanoPuntaPunta-Llano Z1 Baja tensión 1,94802,2467,446498,2429,0 Z2 Media tensión 1,9202,2065,788325,7429,0

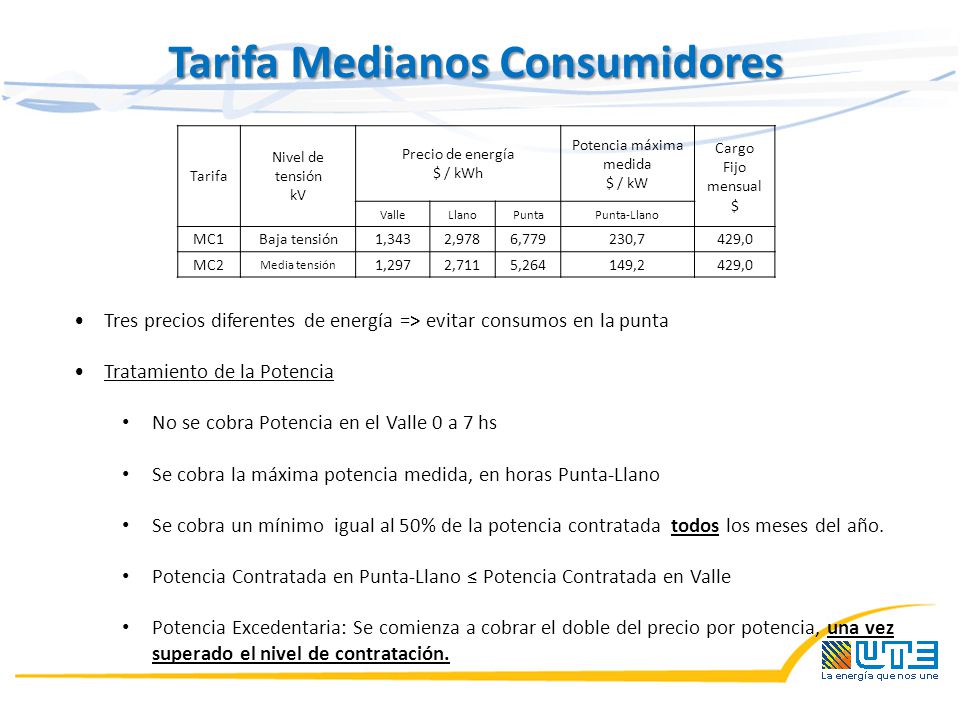

5 Tres precios diferentes de energía => evitar consumos en la punta Tratamiento de la Potencia No se cobra Potencia en el Valle 0 a 7 hs Se cobra la máxima potencia medida, en horas Punta-Llano Se cobra un mínimo igual al 50% de la potencia contratada todos los meses del año. Potencia Contratada en Punta-Llano ≤ Potencia Contratada en Valle Potencia Excedentaria: Se comienza a cobrar el doble del precio por potencia, una vez superado el nivel de contratación. Tarifa Medianos Consumidores Tarifa Nivel de tensión kV Precio de energía $ / kWh Potencia máxima medida $ / kW Cargo Fijo mensual $ ValleLlanoPuntaPunta-Llano MC1Baja tensión1,3432,9786,779230,7429,0 MC2 Media tensión 1,2972,7115,264149,2429,0

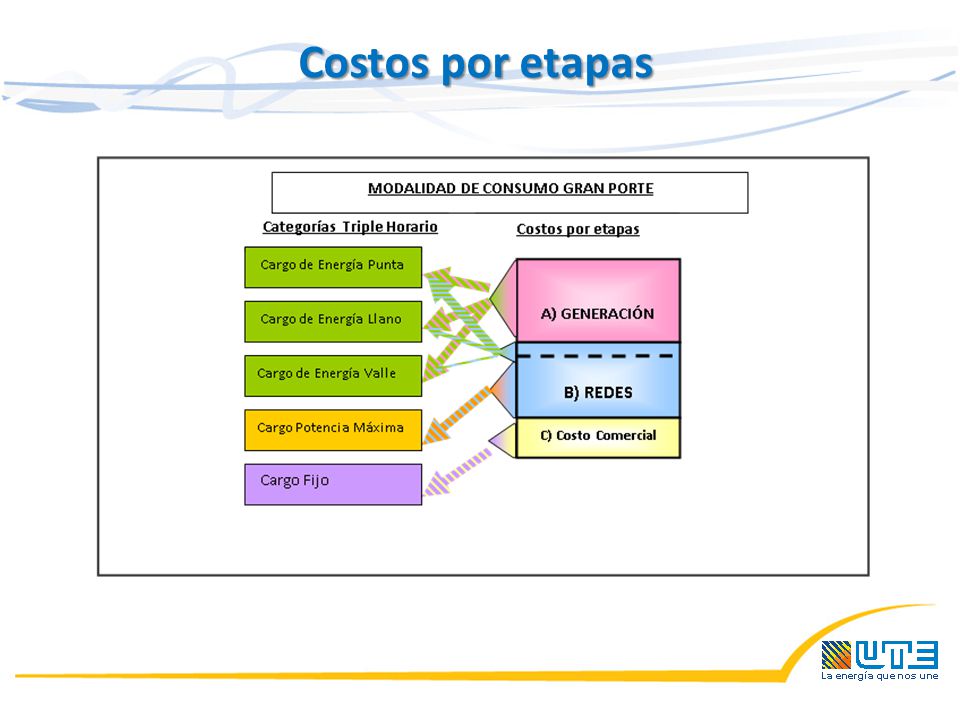

6 Costos por etapas

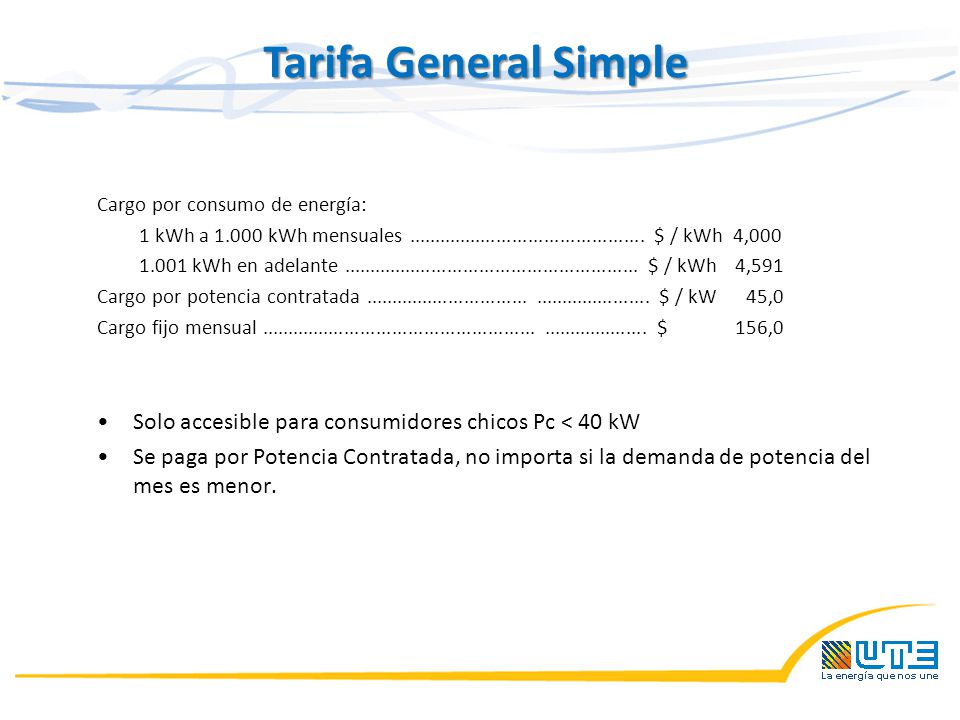

7 Cargo por consumo de energía: 1 kWh a 1.000 kWh mensuales............................................. $ / kWh 4,000 1.001 kWh en adelante........................................................ $ / kWh 4,591 Cargo por potencia contratada..................................................... $ / kW 45,0 Cargo fijo mensual........................................................................ $ 156,0 Solo accesible para consumidores chicos Pc < 40 kW Se paga por Potencia Contratada, no importa si la demanda de potencia del mes es menor. Tarifa General Simple

8 Marco legal y Regulatorio: posibilidades y limitantes

9 Ley Nacional de Electricidad 14.694: Reflejar los costos clasificando los suscriptores según la modalidad de consumo. No serán tenidos en cuenta ni el carácter social o jurídico, ni el destino final de la energía. Unificadas en el área geográfica del suministrador. Ley Orgánica UTE: UTE propone la tarifa. MIEM y URSEA, asesoran al poder ejecutivo en materia tarifaria. Poder Ejecutivo fija la tarifa. Marco Legal y Regulatorio

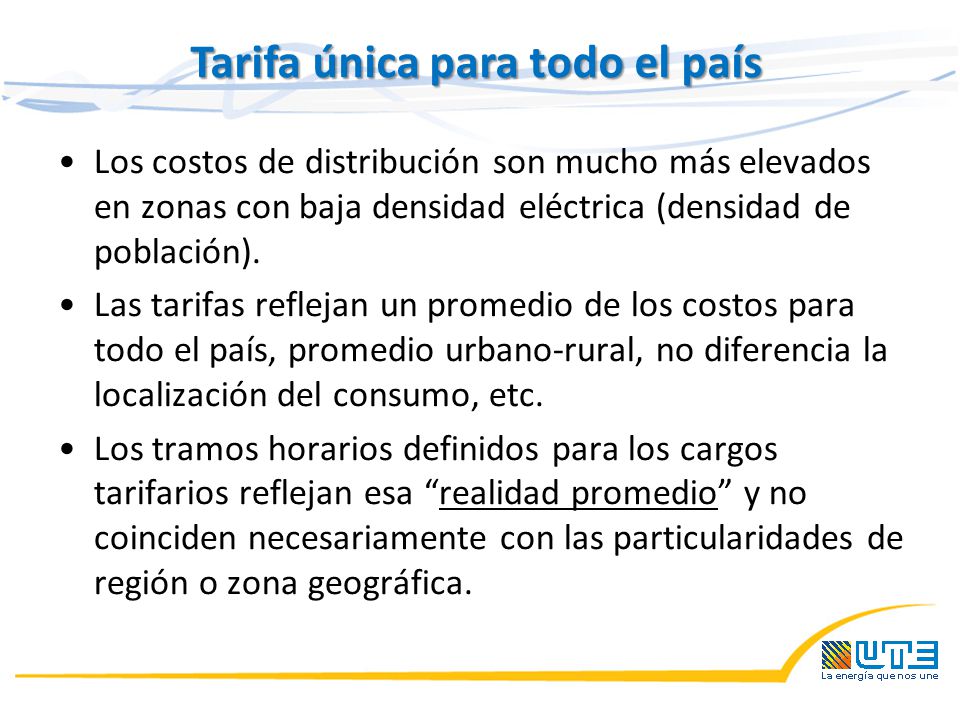

10 Los costos de distribución son mucho más elevados en zonas con baja densidad eléctrica (densidad de población). Las tarifas reflejan un promedio de los costos para todo el país, promedio urbano-rural, no diferencia la localización del consumo, etc. Los tramos horarios definidos para los cargos tarifarios reflejan esa “realidad promedio” y no coinciden necesariamente con las particularidades de región o zona geográfica. Tarifa única para todo el país

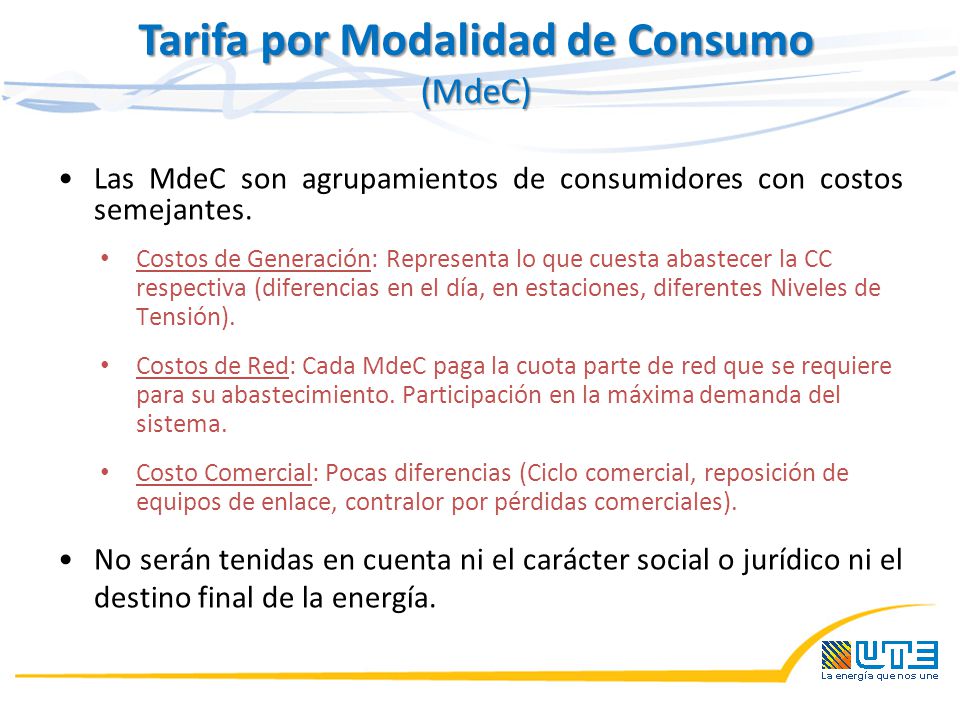

11 Las MdeC son agrupamientos de consumidores con costos semejantes. Costos de Generación: Representa lo que cuesta abastecer la CC respectiva (diferencias en el día, en estaciones, diferentes Niveles de Tensión). Costos de Red: Cada MdeC paga la cuota parte de red que se requiere para su abastecimiento. Participación en la máxima demanda del sistema. Costo Comercial: Pocas diferencias (Ciclo comercial, reposición de equipos de enlace, contralor por pérdidas comerciales). No serán tenidas en cuenta ni el carácter social o jurídico ni el destino final de la energía. Tarifa por Modalidad de Consumo (MdeC)

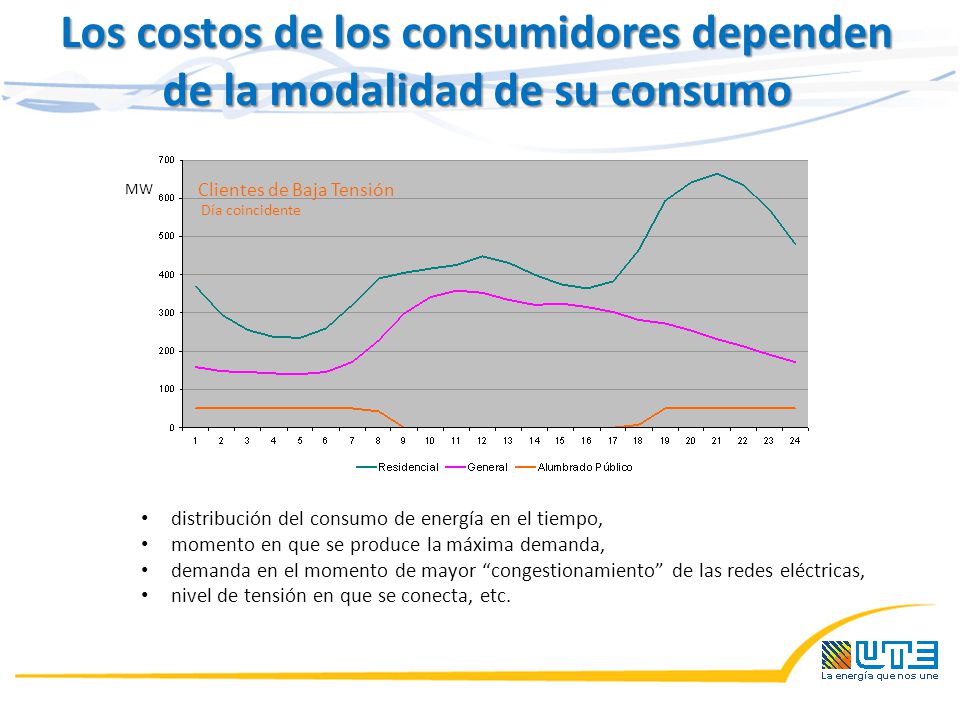

12 Clientes de Baja Tensión Día coincidente MW distribución del consumo de energía en el tiempo, momento en que se produce la máxima demanda, demanda en el momento de mayor “congestionamiento” de las redes eléctricas, nivel de tensión en que se conecta, etc. Los costos de los consumidores dependen de la modalidad de su consumo

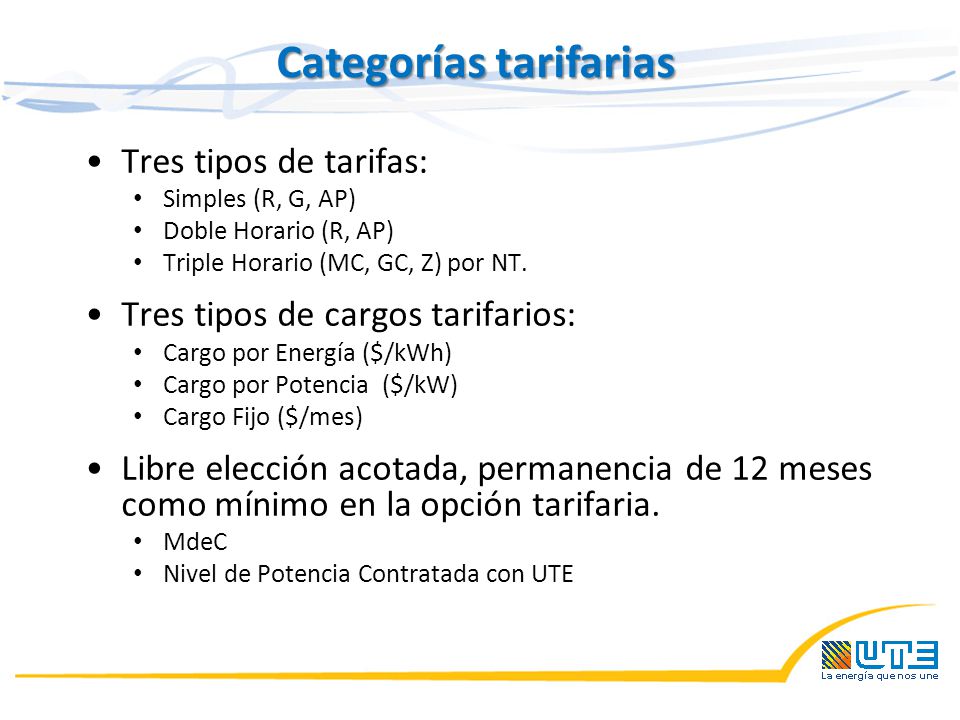

13 Tres tipos de tarifas: Simples (R, G, AP) Doble Horario (R, AP) Triple Horario (MC, GC, Z) por NT. Tres tipos de cargos tarifarios: Cargo por Energía ($/kWh) Cargo por Potencia ($/kW) Cargo Fijo ($/mes) Libre elección acotada, permanencia de 12 meses como mínimo en la opción tarifaria. MdeC Nivel de Potencia Contratada con UTE Categorías tarifarias

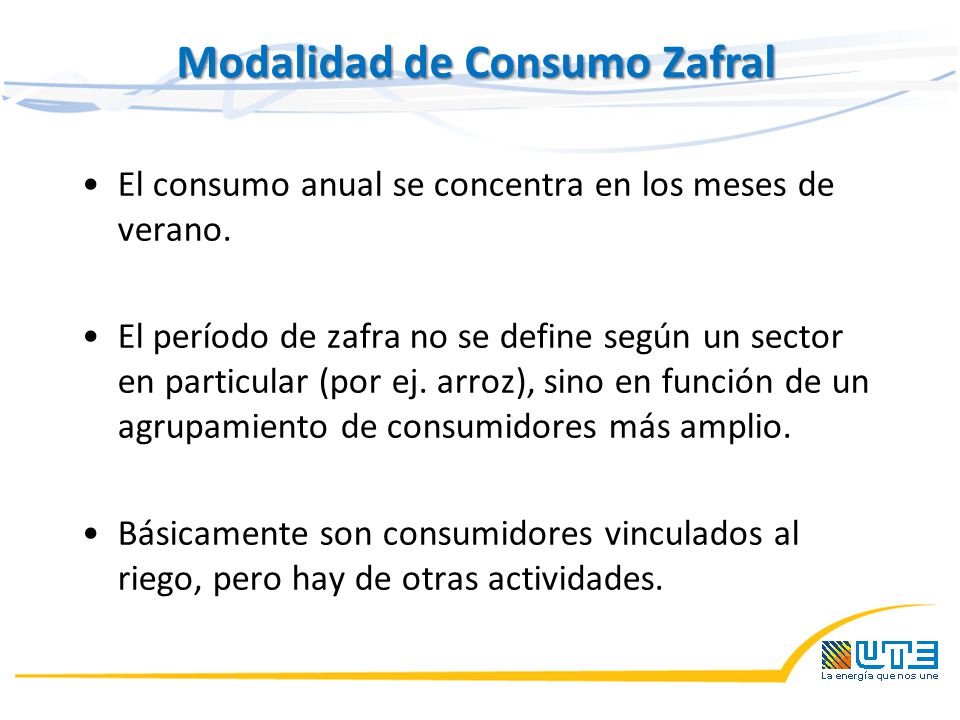

14 El consumo anual se concentra en los meses de verano. El período de zafra no se define según un sector en particular (por ej. arroz), sino en función de un agrupamiento de consumidores más amplio. Básicamente son consumidores vinculados al riego, pero hay de otras actividades. Modalidad de Consumo Zafral

15 Gestión de la Demanda casos prácticos

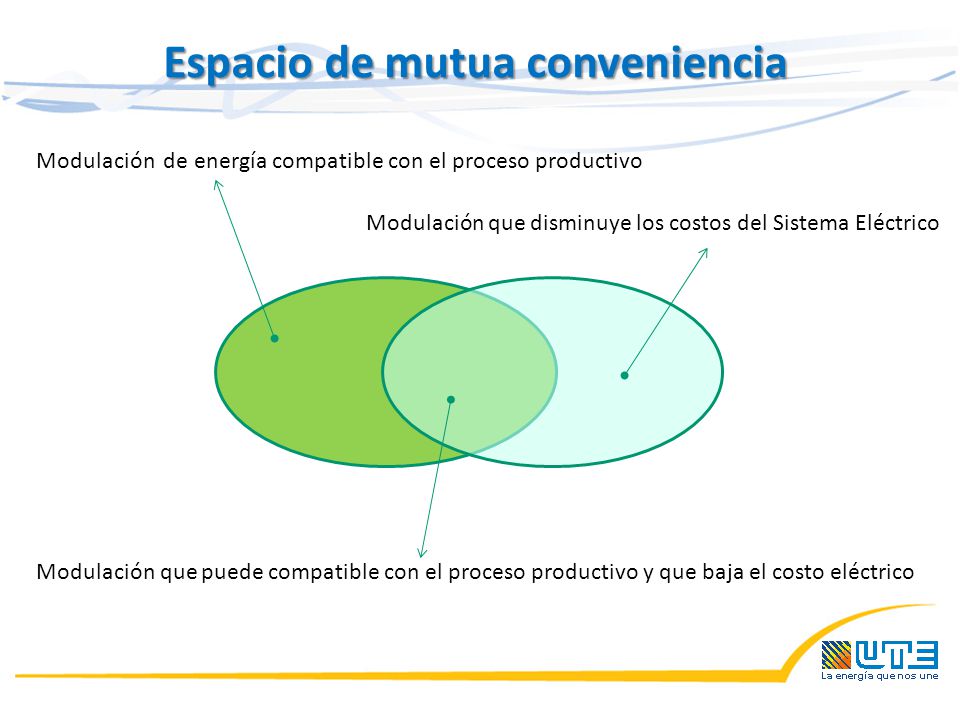

16 Modulación de energía compatible con el proceso productivo Modulación que disminuye los costos del Sistema Eléctrico Modulación que puede compatible con el proceso productivo y que baja el costo eléctrico Espacio de mutua conveniencia

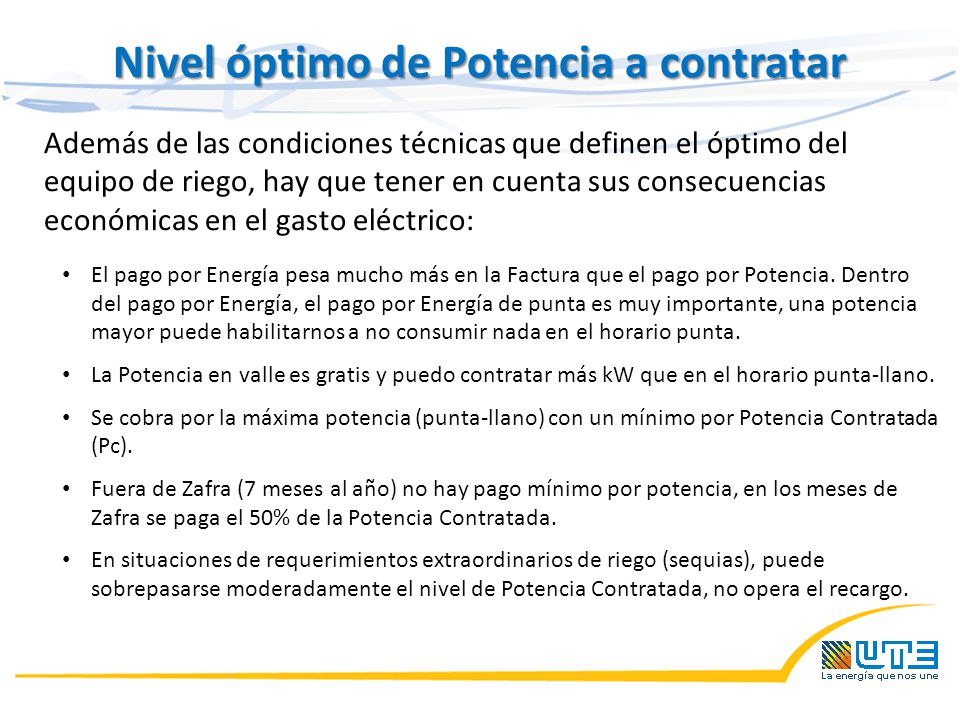

17 Además de las condiciones técnicas que definen el óptimo del equipo de riego, hay que tener en cuenta sus consecuencias económicas en el gasto eléctrico: El pago por Energía pesa mucho más en la Factura que el pago por Potencia. Dentro del pago por Energía, el pago por Energía de punta es muy importante, una potencia mayor puede habilitarnos a no consumir nada en el horario punta. La Potencia en valle es gratis y puedo contratar más kW que en el horario punta-llano. Se cobra por la máxima potencia (punta-llano) con un mínimo por Potencia Contratada (Pc). Fuera de Zafra (7 meses al año) no hay pago mínimo por potencia, en los meses de Zafra se paga el 50% de la Potencia Contratada. En situaciones de requerimientos extraordinarios de riego (sequias), puede sobrepasarse moderadamente el nivel de Potencia Contratada, no opera el recargo. Nivel óptimo de Potencia a contratar

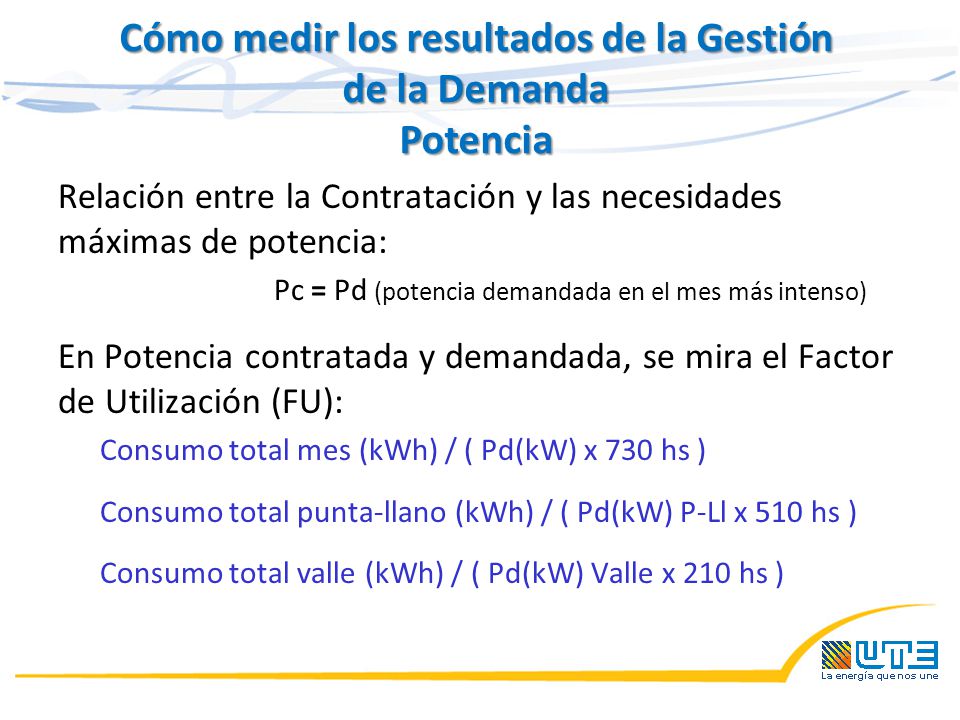

18 Relación entre la Contratación y las necesidades máximas de potencia: Pc = Pd (potencia demandada en el mes más intenso) En Potencia contratada y demandada, se mira el Factor de Utilización (FU): Consumo total mes (kWh) / ( Pd(kW) x 730 hs ) Consumo total punta-llano (kWh) / ( Pd(kW) P-Ll x 510 hs ) Consumo total valle (kWh) / ( Pd(kW) Valle x 210 hs ) Cómo medir los resultados de la Gestión de la Demanda Potencia

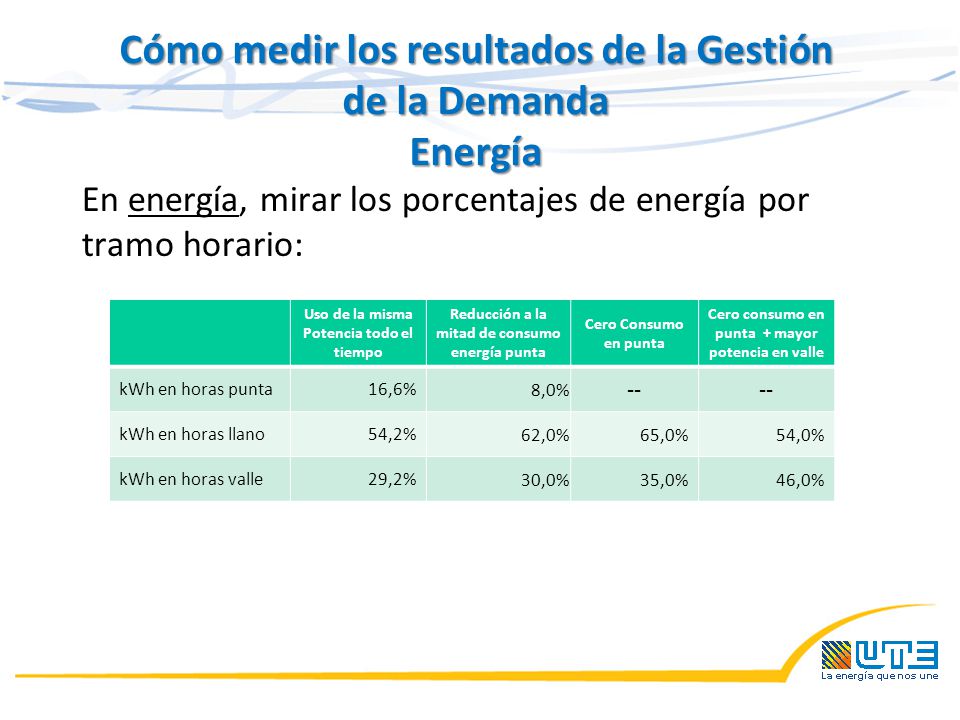

19 En energía, mirar los porcentajes de energía por tramo horario: Uso de la misma Potencia todo el tiempo Reducción a la mitad de consumo energía punta Cero Consumo en punta Cero consumo en punta + mayor potencia en valle kWh en horas punta16,6%8,0% -- kWh en horas llano54,2%62,0% 65,0% 54,0% kWh en horas valle29,2%30,0%35,0%46,0% Cómo medir los resultados de la Gestión de la Demanda Energía

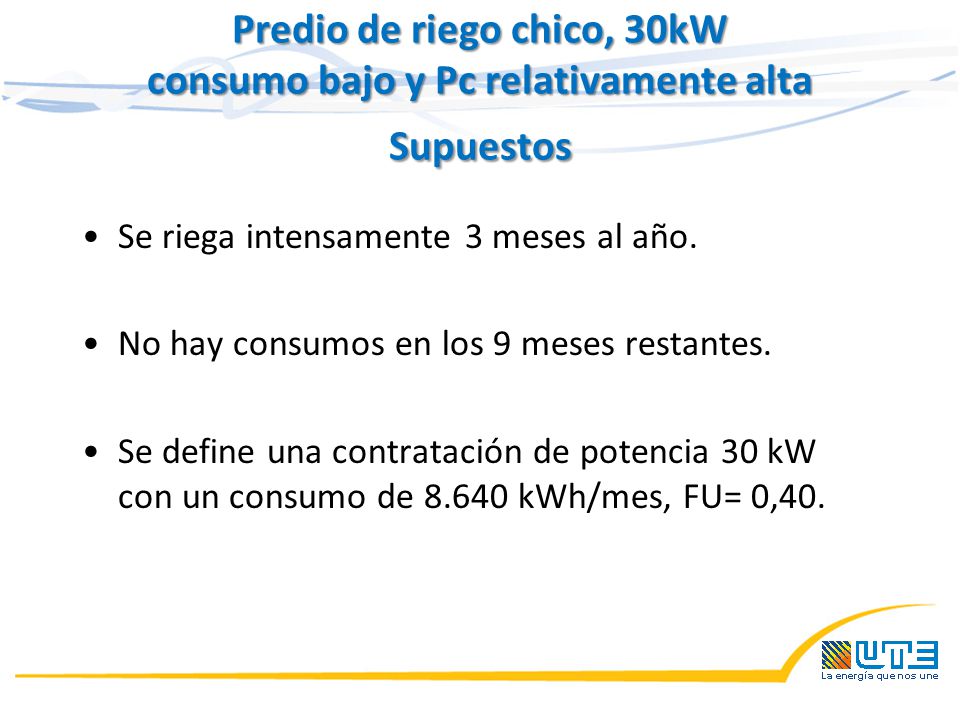

20 Predio de riego chico, 30kW consumo bajo y Pc relativamente alta Supuestos Se riega intensamente 3 meses al año. No hay consumos en los 9 meses restantes. Se define una contratación de potencia 30 kW con un consumo de 8.640 kWh/mes, FU= 0,40.

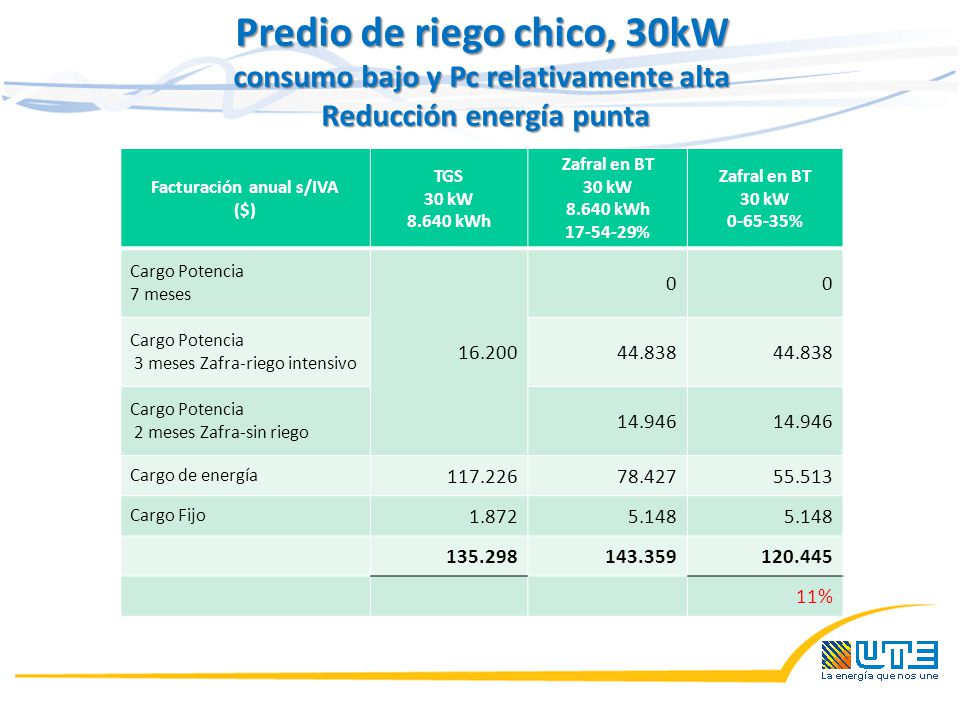

21 Facturación anual s/IVA ($) TGS 30 kW 8.640 kWh Zafral en BT 30 kW 8.640 kWh 17-54-29% Zafral en BT 30 kW 0-65-35% Cargo Potencia 7 meses 16.200 00 Cargo Potencia 3 meses Zafra-riego intensivo 44.838 Cargo Potencia 2 meses Zafra-sin riego 14.946 Cargo de energía 117.22678.42755.513 Cargo Fijo 1.8725.148 135.298143.359120.445 11% Predio de riego chico, 30kW consumo bajo y Pc relativamente alta Reducción energía punta Reducción energía punta

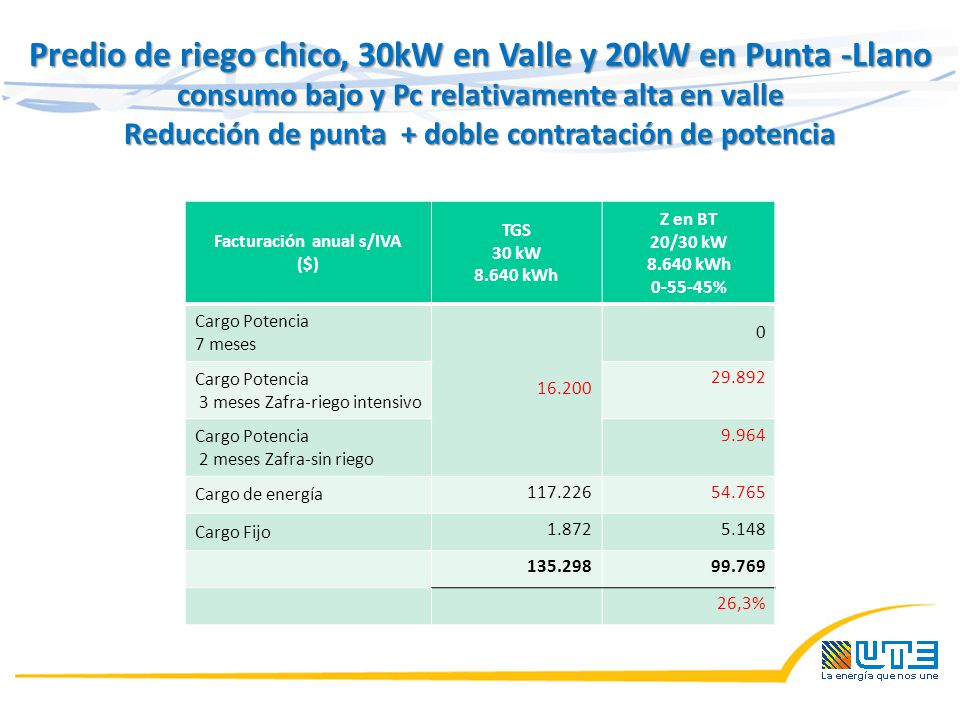

22 Facturación anual s/IVA ($) TGS 30 kW 8.640 kWh Z en BT 20/30 kW 8.640 kWh 0-55-45% Cargo Potencia 7 meses 16.200 0 Cargo Potencia 3 meses Zafra-riego intensivo 29.892 Cargo Potencia 2 meses Zafra-sin riego 9.964 Cargo de energía 117.22654.765 Cargo Fijo 1.8725.148 135.29899.769 26,3% Predio de riego chico, 30kW en Valle y 20kW en Punta -Llano consumo bajo y Pc relativamente alta en valle Reducción de punta + doble contratación de potencia

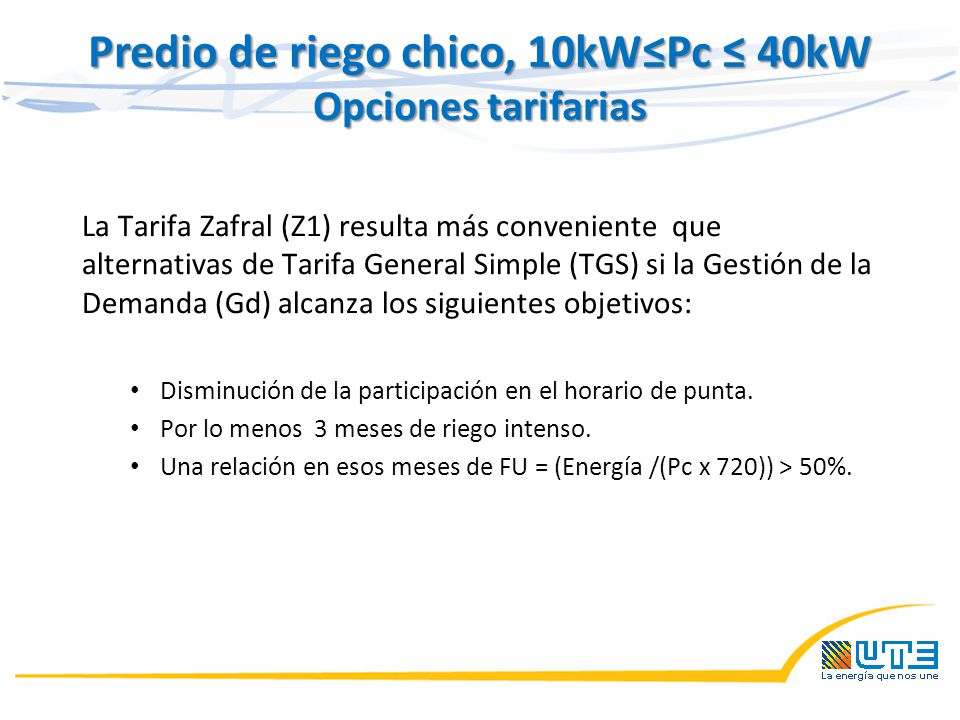

23 La Tarifa Zafral (Z1) resulta más conveniente que alternativas de Tarifa General Simple (TGS) si la Gestión de la Demanda (Gd) alcanza los siguientes objetivos: Disminución de la participación en el horario de punta. Por lo menos 3 meses de riego intenso. Una relación en esos meses de FU = (Energía /(Pc x 720)) > 50%. Predio de riego chico, 10kW≤Pc ≤ 40kW Opciones tarifarias

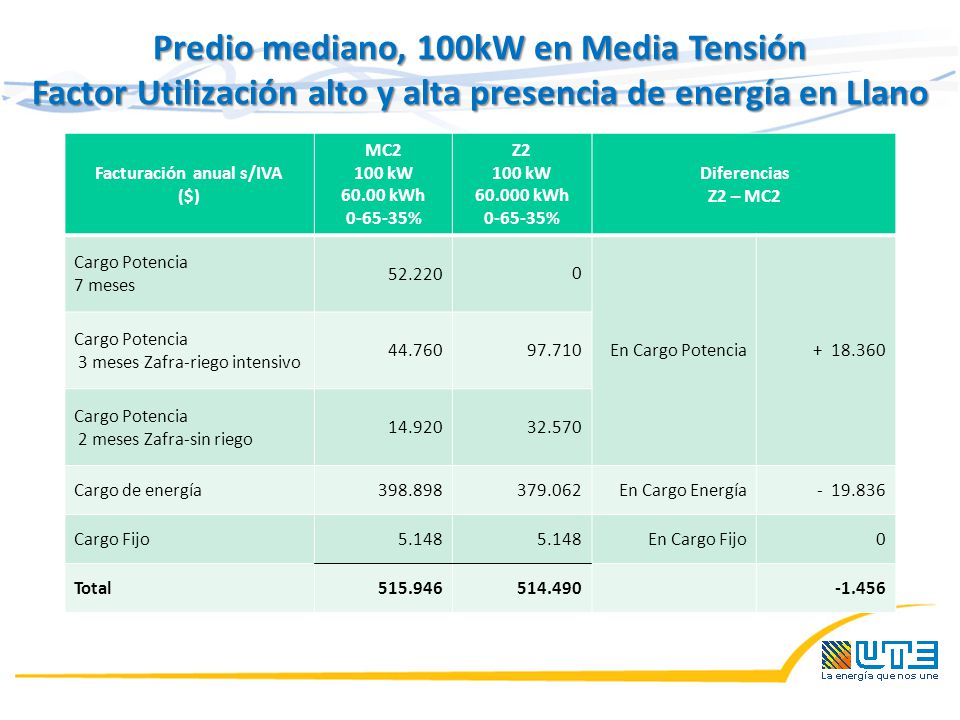

24 Facturación anual s/IVA ($) MC2 100 kW 60.00 kWh 0-65-35% Z2 100 kW 60.000 kWh 0-65-35% Diferencias Z2 – MC2 Cargo Potencia 7 meses 52.2200 En Cargo Potencia+ 18.360 Cargo Potencia 3 meses Zafra-riego intensivo 44.76097.710 Cargo Potencia 2 meses Zafra-sin riego 14.92032.570 Cargo de energía398.898379.062En Cargo Energía - 19.836 Cargo Fijo5.148 En Cargo Fijo0 Total515.946514.490-1.456 Predio mediano, 100kW en Media Tensión Factor Utilización alto y alta presencia de energía en Llano

25 Facturación anual s/IVA ($) MC2 80/138 kW 60.00 kWh 0-52-48% Beneficios por Doble Contratación Cargo Potencia 7 meses 41.776 Cargo Potencia 3 meses Zafra-riego intensivo 35.808 Cargo Potencia 2 meses Zafra-sin riego 11.932 Cargo de energía365.877 Cargo Fijo5.148 Total460.54511 % Predio mediano, 100kW en Media Tensión Doble contratación 80kW en Punta-Llano y 137kW en Valle

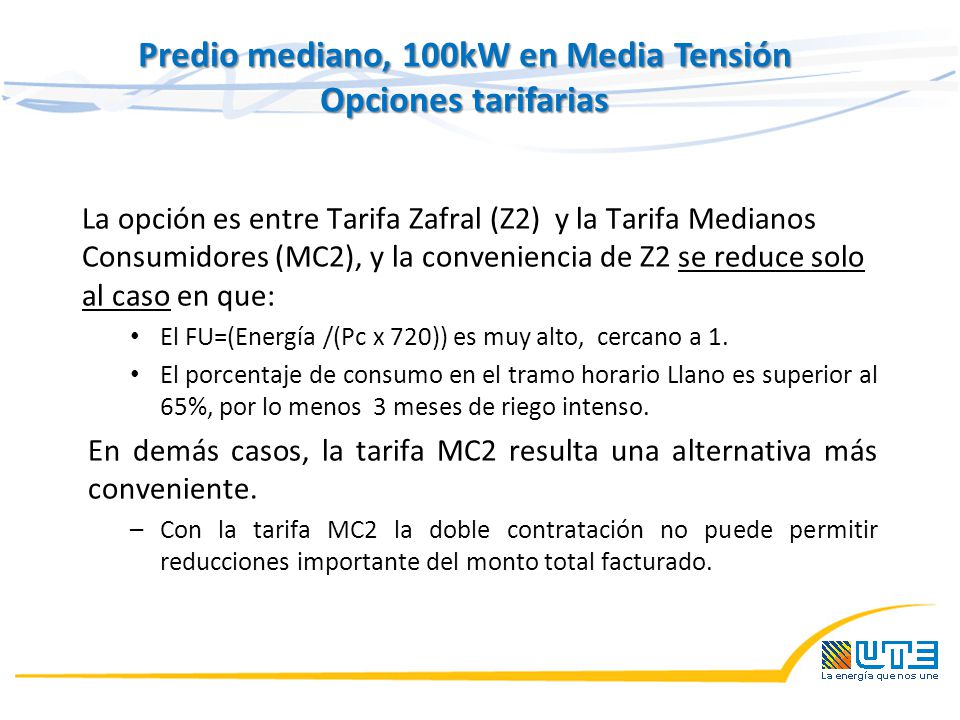

26 La opción es entre Tarifa Zafral (Z2) y la Tarifa Medianos Consumidores (MC2), y la conveniencia de Z2 se reduce solo al caso en que: El FU=(Energía /(Pc x 720)) es muy alto, cercano a 1. El porcentaje de consumo en el tramo horario Llano es superior al 65%, por lo menos 3 meses de riego intenso. En demás casos, la tarifa MC2 resulta una alternativa más conveniente. –Con la tarifa MC2 la doble contratación no puede permitir reducciones importante del monto total facturado. Predio mediano, 100kW en Media Tensión Opciones tarifarias

27 Avance de los estudios

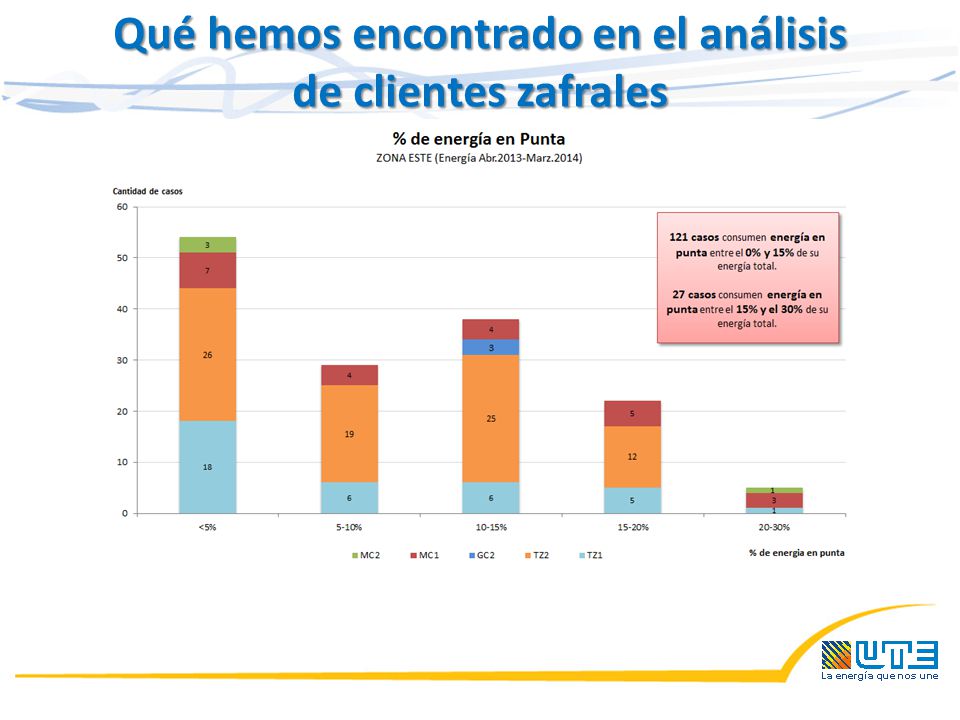

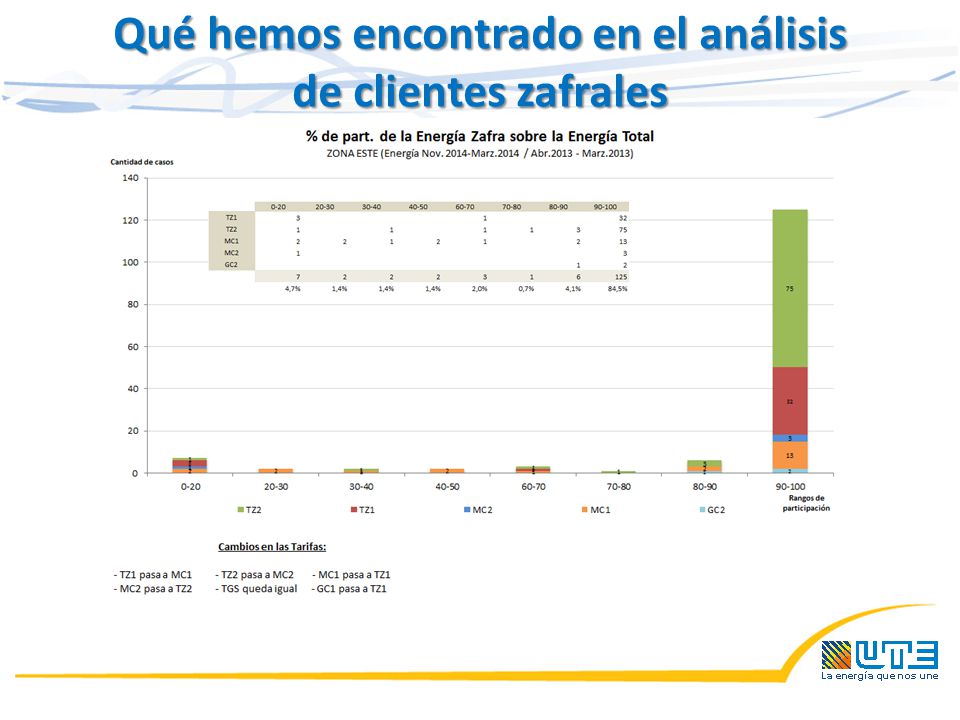

28 Qué hemos encontrado en el análisis de clientes zafrales

29

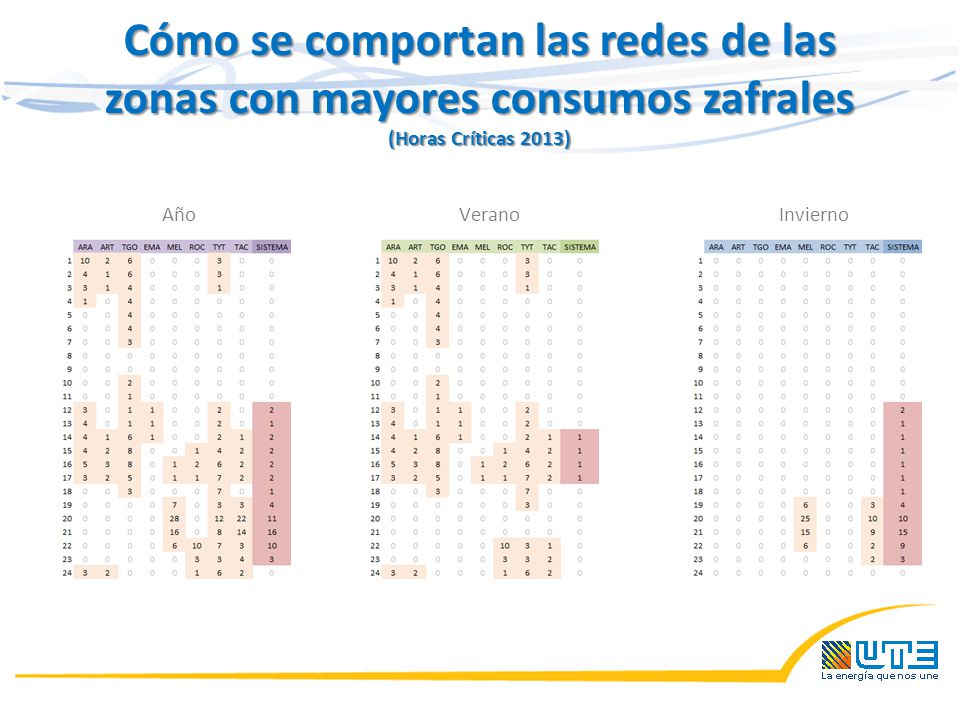

30 Cómo se comportan las redes de las zonas con mayores consumos zafrales (Horas Críticas 2013) AñoVeranoInvierno
