1 © 2011 Power Electronics. Todos los derechos reservados. ® EFICIENCIA ENERGÉTICA EN MOTORES SISTEMAS DE ALTA EFICIENCIA ENERGÉTICA EN MOTORES ELÉCTRICOS 25 Noviembre 2011

2 © 2011 Power Electronics. Todos los derechos reservados. ® 1Introducción 2 Ahorro y EE en Motores a)Esquema EU MEPS b)Motores Eficientes 3 Convertidores de frecuencia 4 Power Electronics WorldWide Contenidos 2

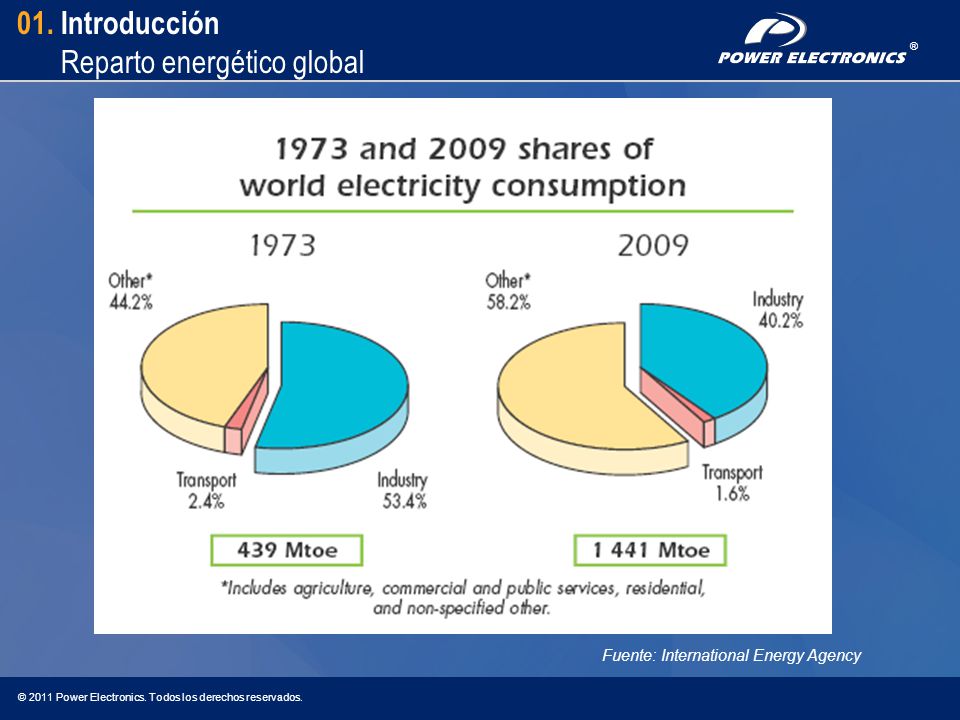

3 © 2011 Power Electronics. Todos los derechos reservados. ® 01. Introducción Reparto energético global Fuente: International Energy Agency

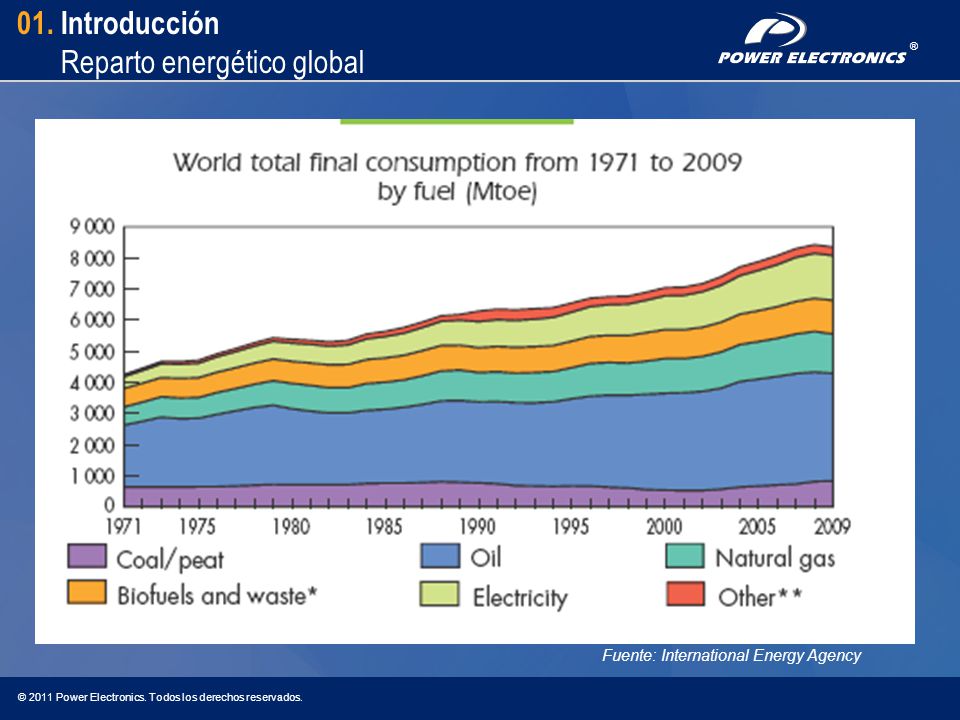

4 © 2011 Power Electronics. Todos los derechos reservados. ® 01. Introducción Reparto energético global Fuente: International Energy Agency

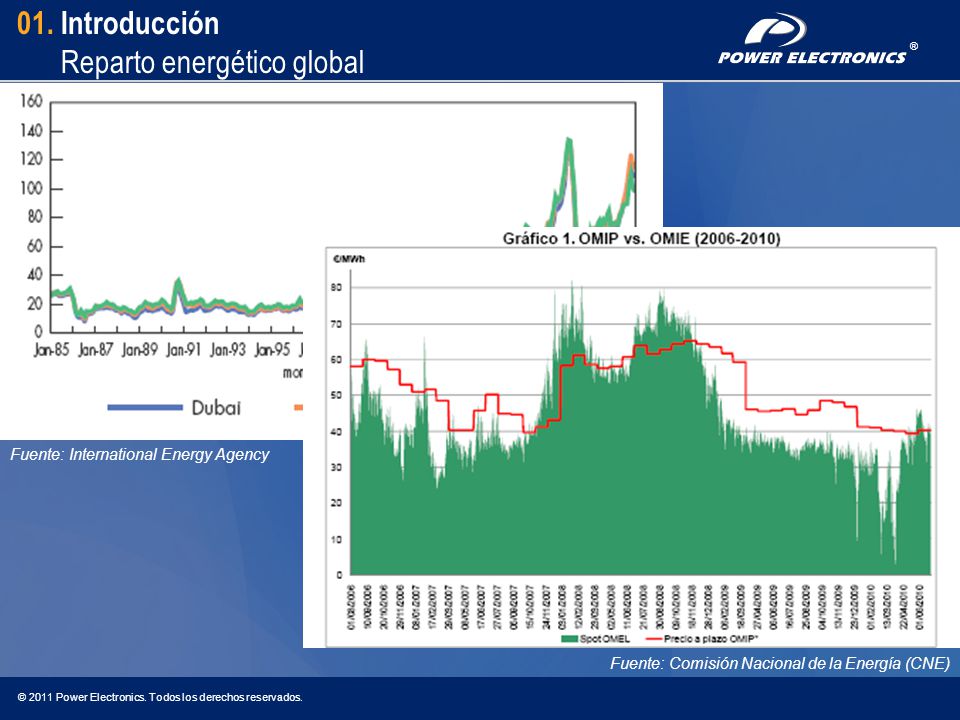

5 © 2011 Power Electronics. Todos los derechos reservados. ® 01. Introducción Reparto energético global Fuente: International Energy Agency Fuente: Comisión Nacional de la Energía (CNE)

6 © 2011 Power Electronics. Todos los derechos reservados. ® 01. Introducción Sector Industrial – Consumo y Aplicaciones. Bombas Ventiladores Cintas transportadoras Compresores Molinos Secadores Propulsión Bobinadores Laminación Perforación Otros….

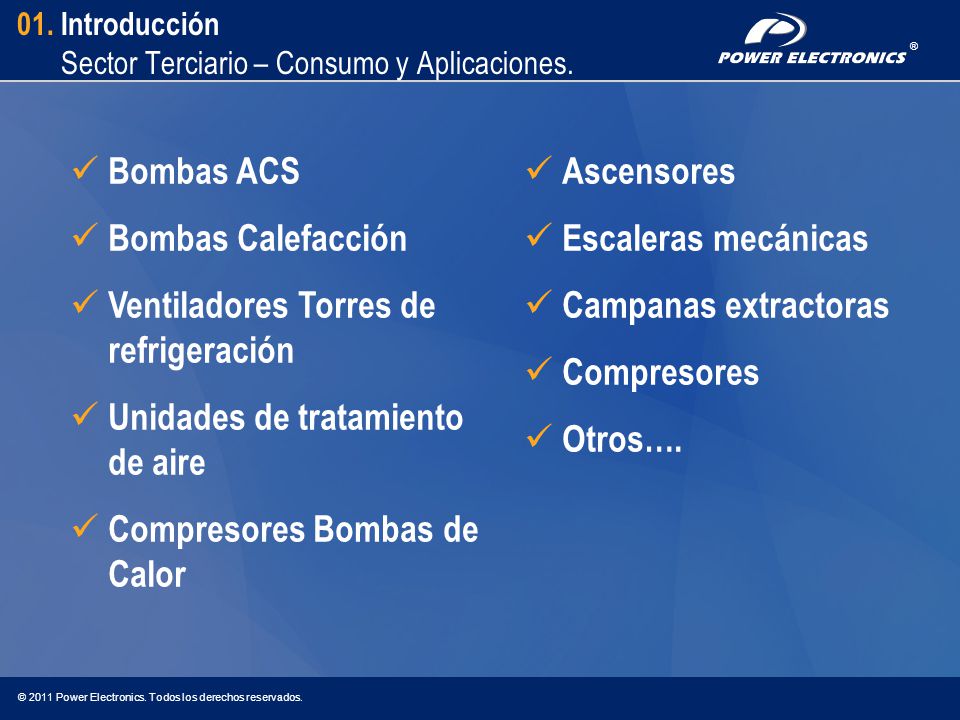

7 © 2011 Power Electronics. Todos los derechos reservados. ® 01. Introducción Sector Terciario – Consumo y Aplicaciones. Bombas ACS Bombas Calefacción Ventiladores Torres de refrigeración Unidades de tratamiento de aire Compresores Bombas de Calor Ascensores Escaleras mecánicas Campanas extractoras Compresores Otros….

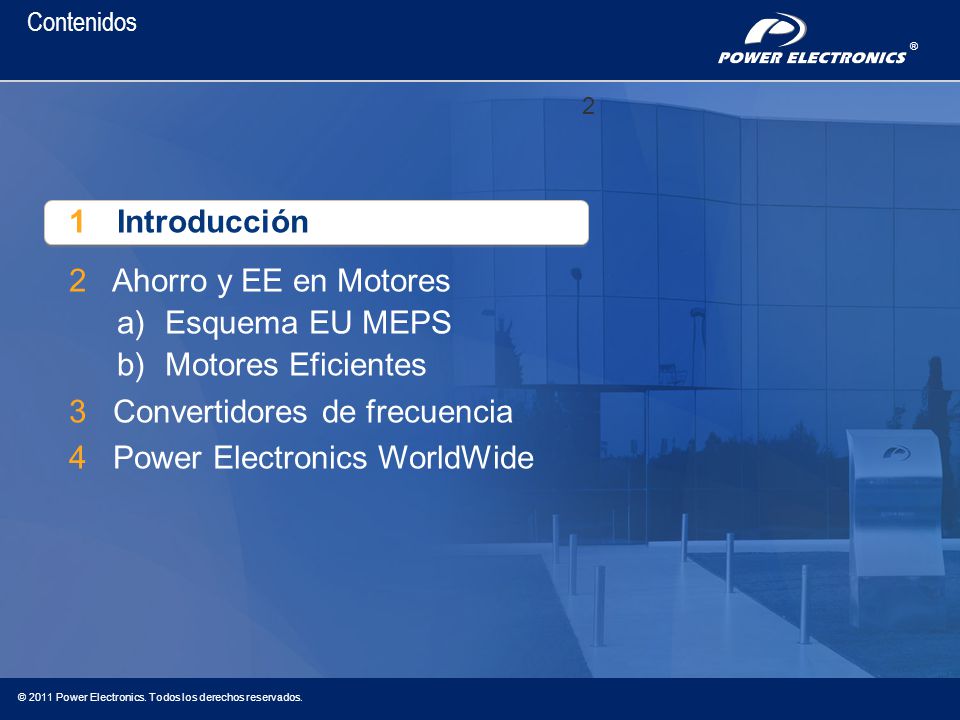

8 © 2011 Power Electronics. Todos los derechos reservados. ® 1Introducción 2 Ahorro y EE en Motores a)Esquema EU MEPS b)Motores Eficientes 3 Convertidores de frecuencia 4 Power Electronics WorldWide Contenidos 8

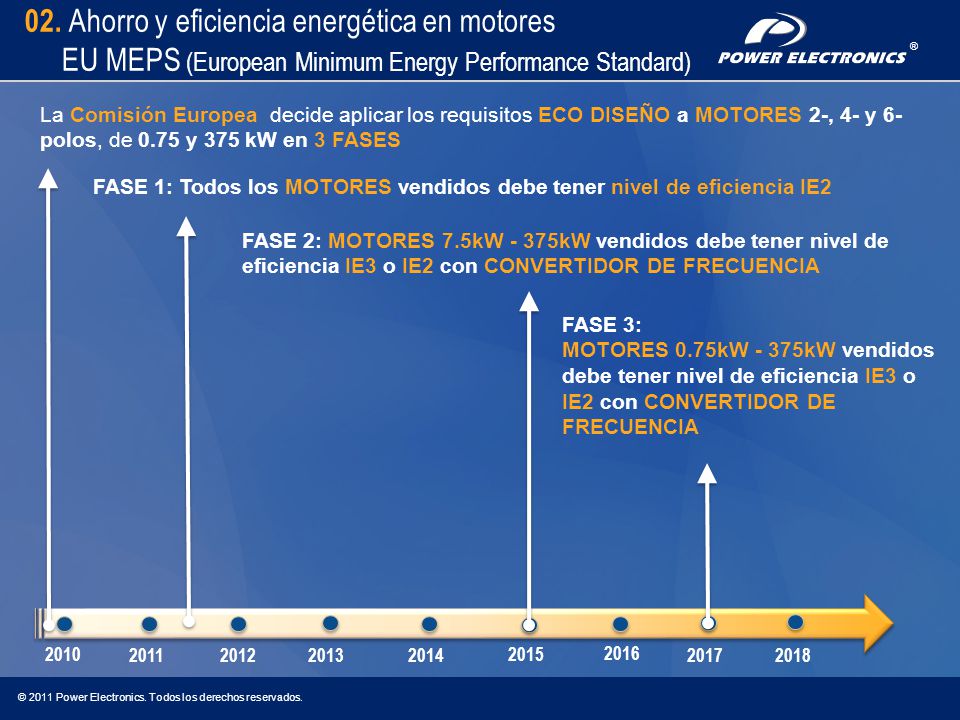

9 © 2011 Power Electronics. Todos los derechos reservados. ® 02. Ahorro y eficiencia energética en motores EU MEPS (European Minimum Energy Performance Standard) 2010 2011201220132014 2015 2016 20172018 La Comisión Europea decide aplicar los requisitos ECO DISEÑO a MOTORES 2-, 4- y 6- polos, de 0.75 y 375 kW en 3 FASES FASE 1: Todos los MOTORES vendidos debe tener nivel de eficiencia IE2 FASE 2: MOTORES 7.5kW - 375kW vendidos debe tener nivel de eficiencia IE3 o IE2 con CONVERTIDOR DE FRECUENCIA FASE 3: MOTORES 0.75kW - 375kW vendidos debe tener nivel de eficiencia IE3 o IE2 con CONVERTIDOR DE FRECUENCIA

10 © 2011 Power Electronics. Todos los derechos reservados. ® 1Introducción 2 Ahorro y EE en Motores a)Esquema EU MEPS b)Motores Eficientes 3 Convertidores de frecuencia 4 Power Electronics WorldWide Contenidos 10

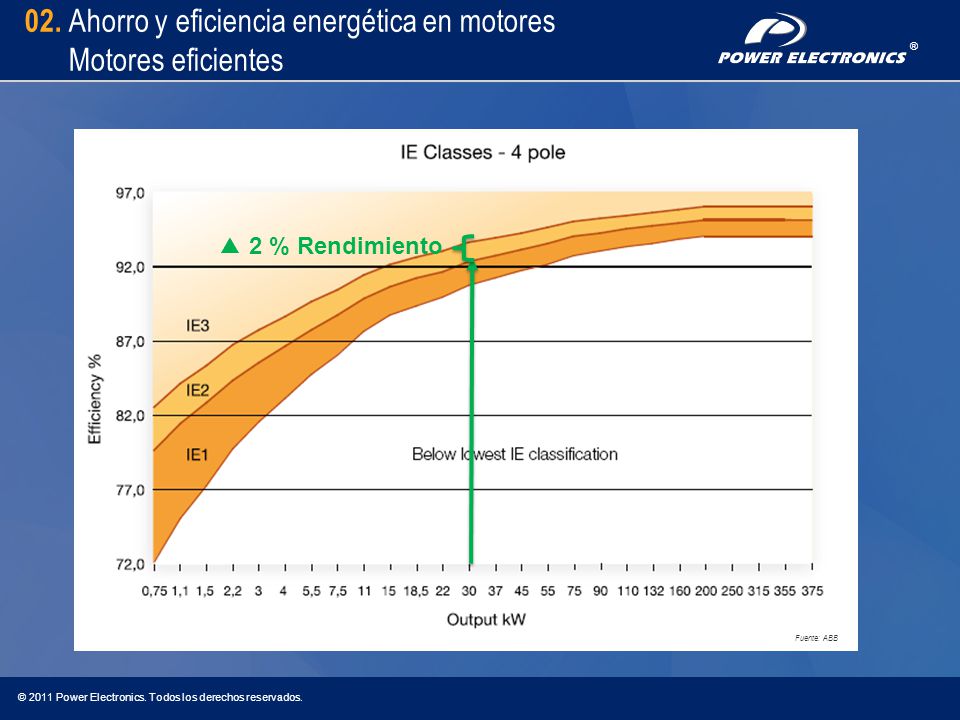

11 © 2011 Power Electronics. Todos los derechos reservados. ® 02. Ahorro y eficiencia energética en motores Motores eficientes Fuente: ABB ▲ 2 % Rendimiento

12 © 2011 Power Electronics. Todos los derechos reservados. ® 1Introducción 2 Ahorro y EE en Motores a)Esquema EU MEPS b)Motores Eficientes 3 Convertidores de frecuencia 4 Power Electronics WorldWide Contenidos 12

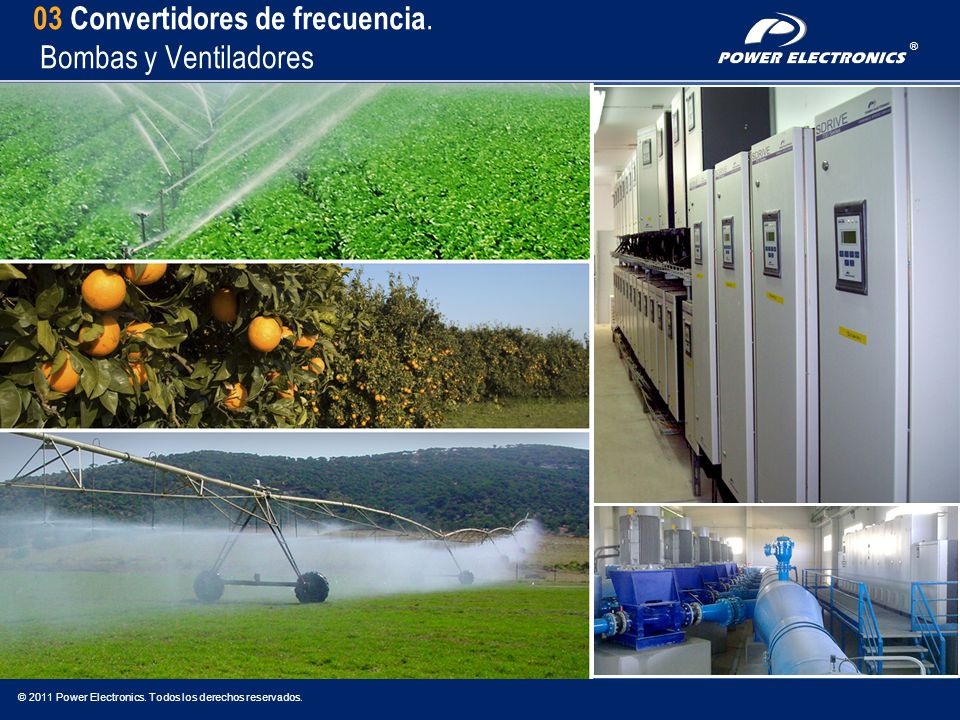

13 © 2011 Power Electronics. Todos los derechos reservados. ® 03 Convertidores de frecuencia. Bombas y Ventiladores

14 © 2011 Power Electronics. Todos los derechos reservados. ® Donde:Q = Caudal n = Velocidad motor P = Potencia h = altura BOMBAS Y VENTILADORES CUMPLEN LAS LEYES DE SEMEJANZA Q  n h  n 2 P  n 3 03 Convertidores de frecuencia. Bombas y Ventiladores - Leyes de Semejanza

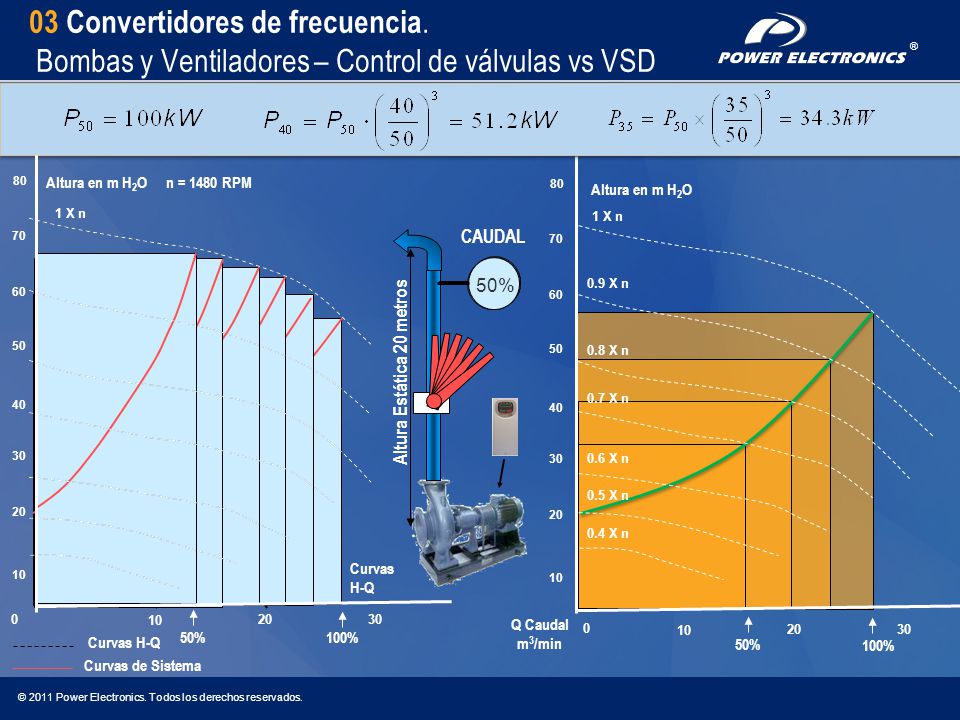

15 © 2011 Power Electronics. Todos los derechos reservados. ® Altura Estática 20 metros 03 Convertidores de frecuencia. Bombas y Ventiladores – Control de válvulas vs VSD 0 Altura en m H 2 O n = 1480 RPM Curvas H-Q Curvas de Sistema 10 2030 Q Caudal m 3 /min CAUDAL 70 60 50 40 30 20 10 80 1 X n 0.9 X n 0.8 X n 0.7 X n 0.6 X n 0.5 X n 0.4 X n 100% 50% 0 Altura en m H 2 O 70 60 50 40 30 20 10 80 1 X n 0.9 X n 0.8 X n 0.7 X n 0.6 X n 0.5 X n 0.4 X n 10 2030 100% 50% 100%90% 80% 70%60% 50% Curvas H-Q

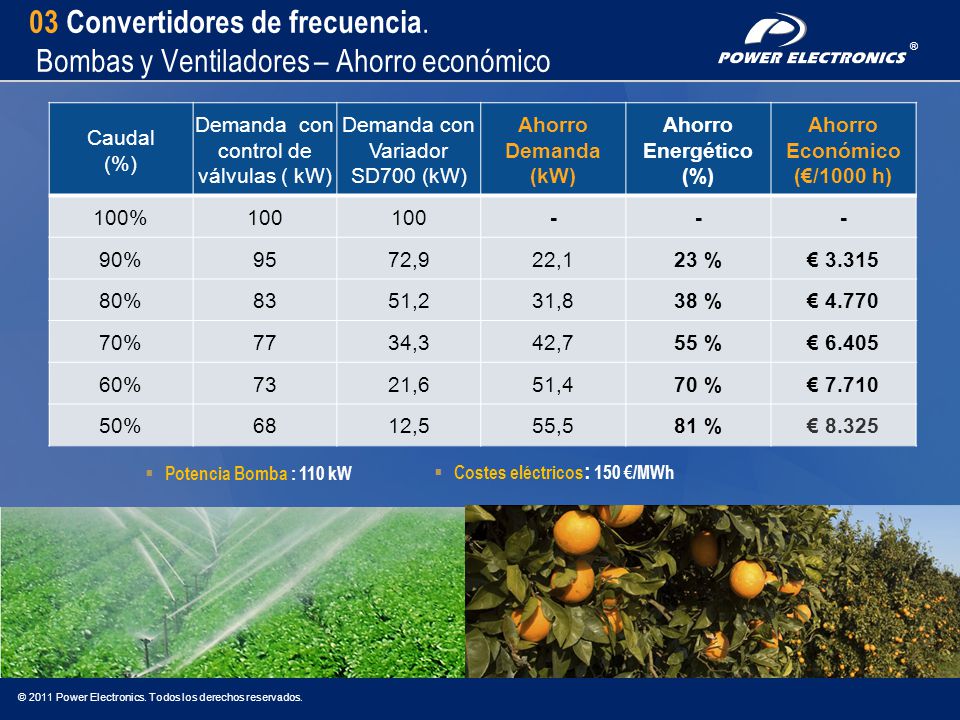

16 © 2011 Power Electronics. Todos los derechos reservados. ® Caudal (%) Demanda con control de válvulas ( kW) Demanda con Variador SD700 (kW) Ahorro Demanda (kW) Ahorro Energético (%) Ahorro Económico (€/1000 h) 100%100 --- 90%9572,922,123 %€ 3.315 80%8351,231,838 %€ 4.770 70%7734,342,755 %€ 6.405 60%7321,651,470 %€ 7.710 50%6812,555,581 %€ 8.325  Potencia Bomba : 110 kW  Costes eléctricos : 150 €/MWh 03 Convertidores de frecuencia. Bombas y Ventiladores – Ahorro económico

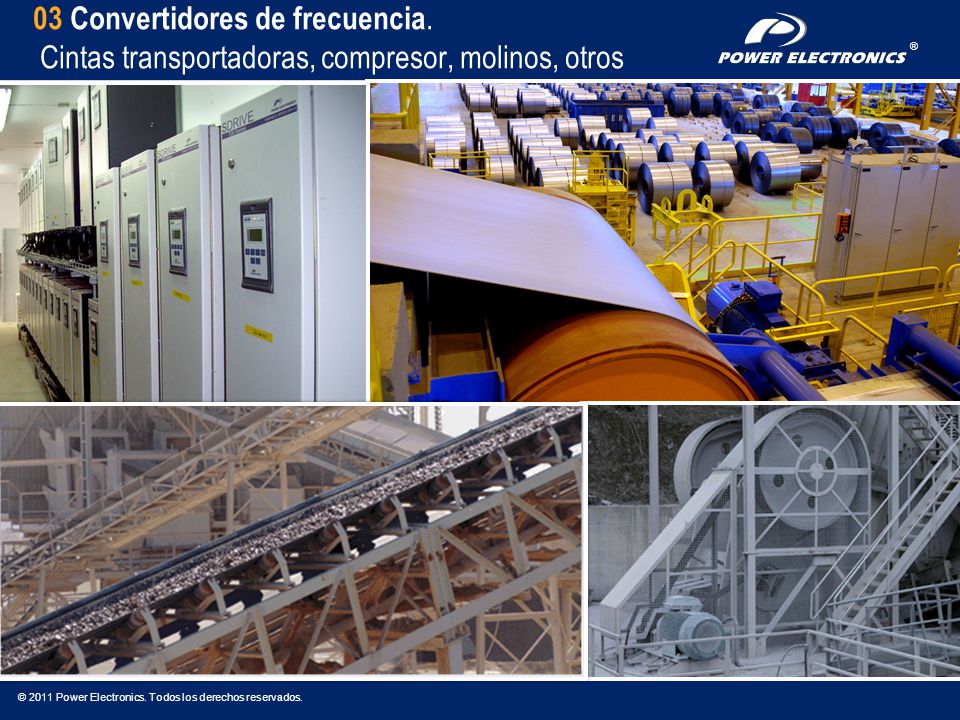

17 © 2011 Power Electronics. Todos los derechos reservados. ® 03 Convertidores de frecuencia. Cintas transportadoras, compresor, molinos, otros

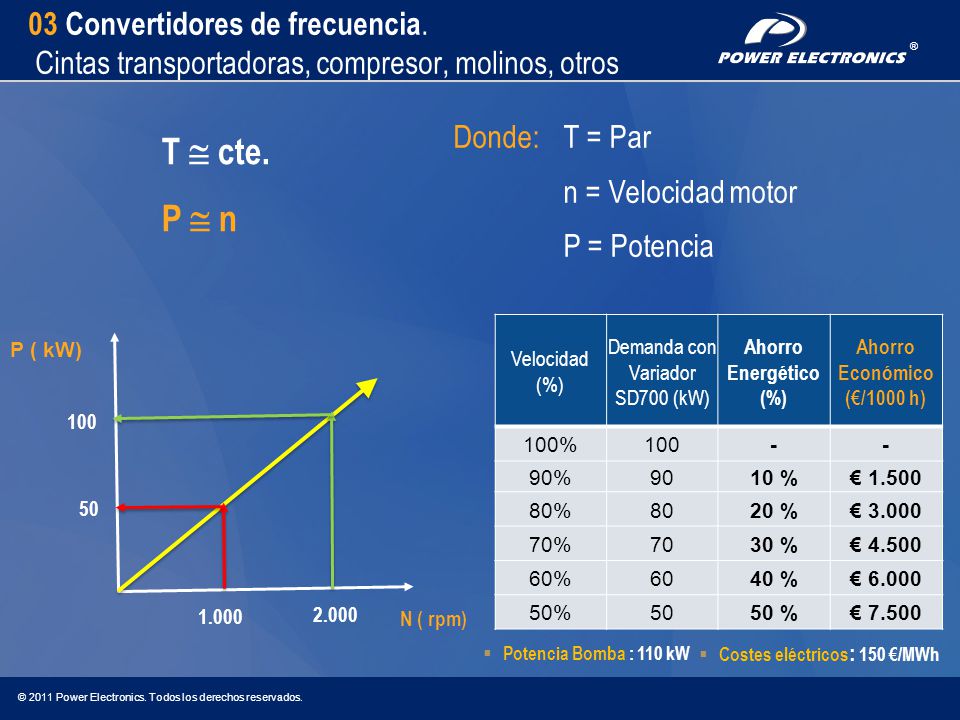

18 © 2011 Power Electronics. Todos los derechos reservados. ® Donde:T = Par n = Velocidad motor P = Potencia T  cte. P  n 03 Convertidores de frecuencia. Cintas transportadoras, compresor, molinos, otros P ( kW) N ( rpm) 1.000 2.000 50 100 Velocidad (%) Demanda con Variador SD700 (kW) Ahorro Energético (%) Ahorro Económico (€/1000 h) 100%100-- 90%9010 %€ 1.500 80%8020 %€ 3.000 70%7030 %€ 4.500 60%6040 %€ 6.000 50%5050 %€ 7.500  Potencia Bomba : 110 kW  Costes eléctricos : 150 €/MWh

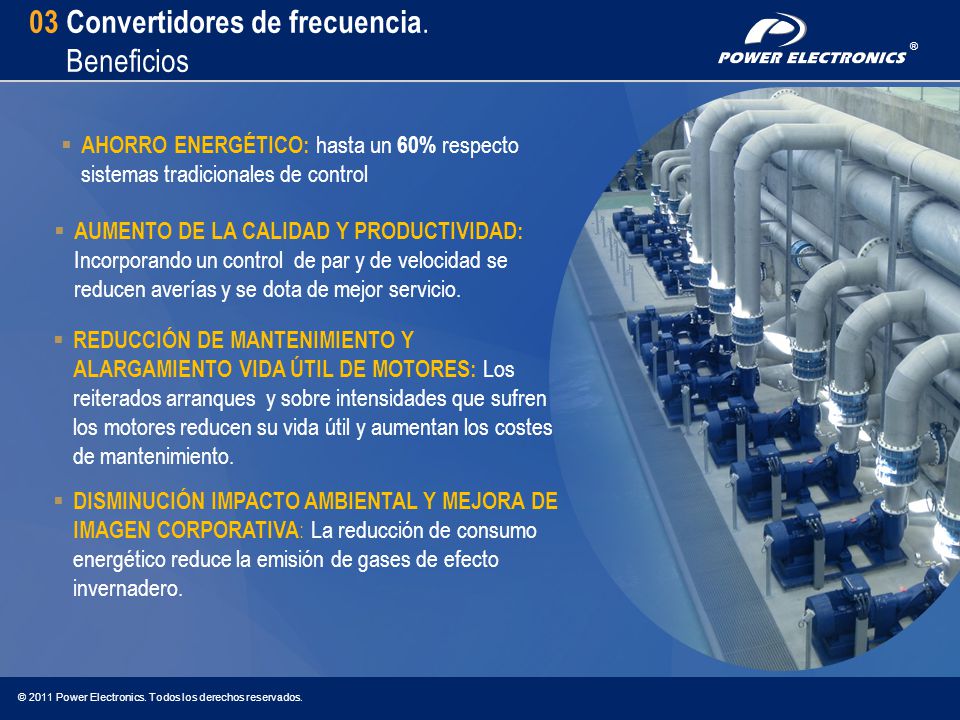

19 © 2011 Power Electronics. Todos los derechos reservados. ®  AUMENTO DE LA CALIDAD Y PRODUCTIVIDAD: Incorporando un control de par y de velocidad se reducen averías y se dota de mejor servicio.  DISMINUCIÓN IMPACTO AMBIENTAL Y MEJORA DE IMAGEN CORPORATIVA : La reducción de consumo energético reduce la emisión de gases de efecto invernadero.  AHORRO ENERGÉTICO: hasta un 60% respecto sistemas tradicionales de control  REDUCCIÓN DE MANTENIMIENTO Y ALARGAMIENTO VIDA ÚTIL DE MOTORES: Los reiterados arranques y sobre intensidades que sufren los motores reducen su vida útil y aumentan los costes de mantenimiento. 03 Convertidores de frecuencia. Beneficios

20 © 2011 Power Electronics. Todos los derechos reservados. ® 1Introducción 2 Ahorro y EE en Motores a)Esquema EU MEPS b)Motores Eficientes 3 Convertidores de frecuencia 4 Power Electronics WorldWide Contenidos 20

21 © 2011 Power Electronics. Todos los derechos reservados. ® 04 Power Electronics Worldwide CHILE Santiago GERMANY Nürnberg AUSTRALIA Brisbane BRASIL Sao Paulo ESPAÑA Barcelona Lleida Las Palmas La Coruña Valencia Castellón Murcia Vizcaya Madrid Sevilla CHILE Antofagasta CHINA Beijing CHINA Hong Kong KOREA Seúl INDIA Madurai MEXICO Tlalnepantla NEW ZELAND Christchurch ITALY Milano SERVICIO 365 días del año SOPORTE a clientes ENTREGA Inmediata
