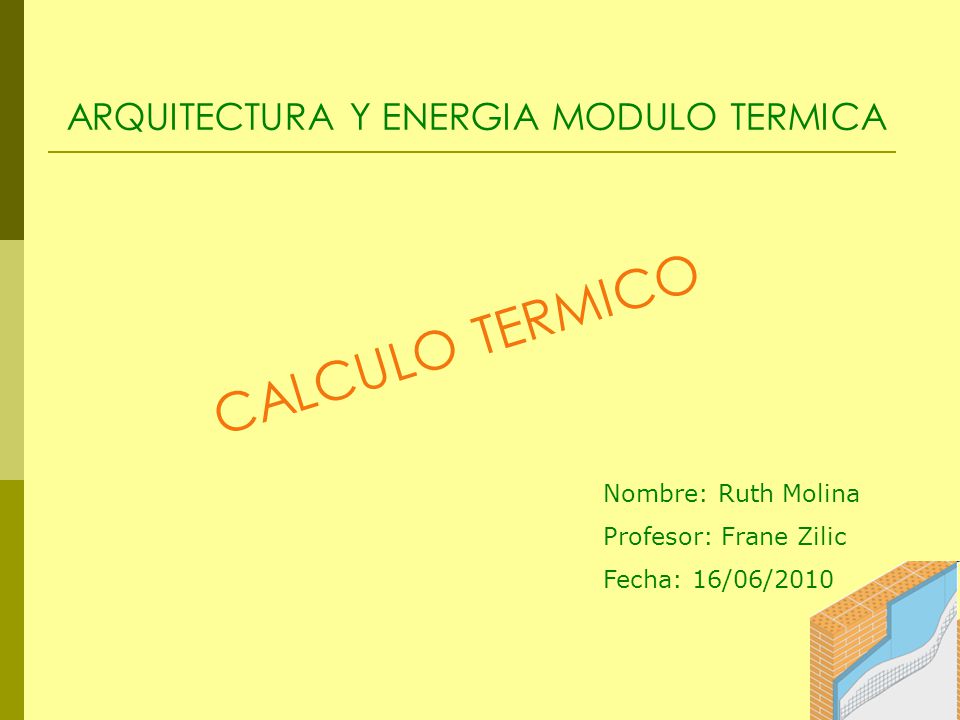

CALCULO TERMICO ARQUITECTURA Y ENERGIA MODULO TERMICA
Nombre: Ruth Molina Profesor: Frane Zilic Fecha: 16/06/2010
2
Calculo térmico Solución térmica para muros exteriores de la casa Granero de Cazu Zegers Los muros de esta obra están formados por estructuras de madera, por lo cual se eligió para la solución materiales acordes a esta. El Poliestireno Expandido ya que tiene una muy buena capacidad de aislación térmica al contener 98% de aire quieto en su volumen. El yeso cartón por su característica de no ser inflamable. El fibrocemento ya que es impermeable. Todos estos para aislar el frío y las lluvias en el invierno, ya que la casa se ubica en una zona con inviernos intensos.
3

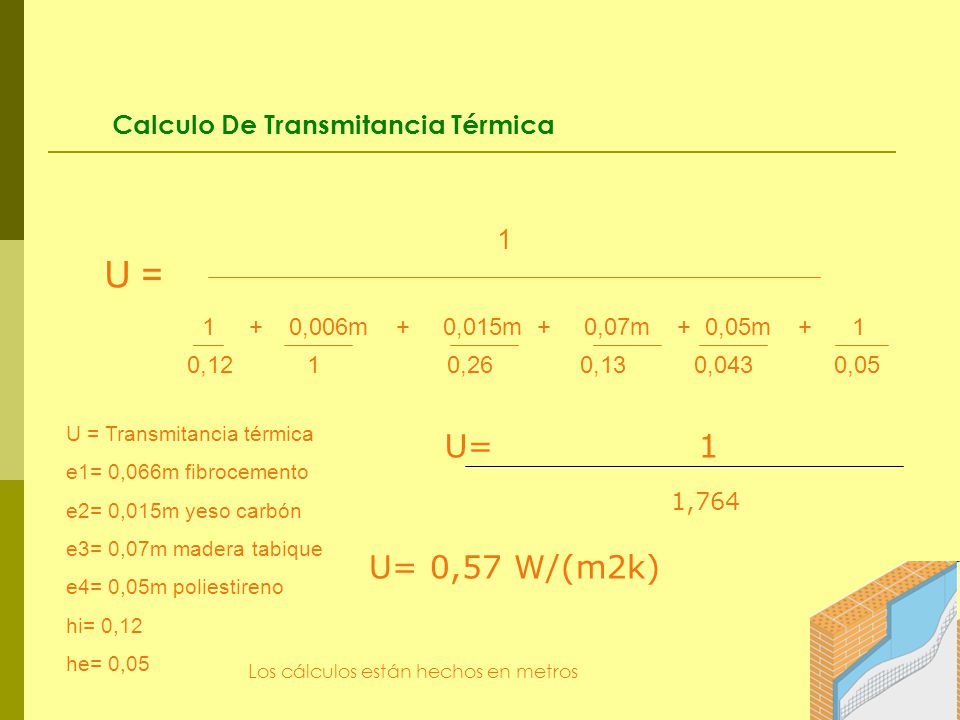

U = U= 1 U= 0,57 W/(m2k) Calculo De Transmitancia Térmica 1
,006m ,015m ,07m ,05m 0, , , , ,05 U = Transmitancia térmica e1= 0,066m fibrocemento e2= 0,015m yeso carbón e3= 0,07m madera tabique e4= 0,05m poliestireno hi= 0,12 he= 0,05 U= 1,764 U= 0,57 W/(m2k) Los cálculos están hechos en metros
