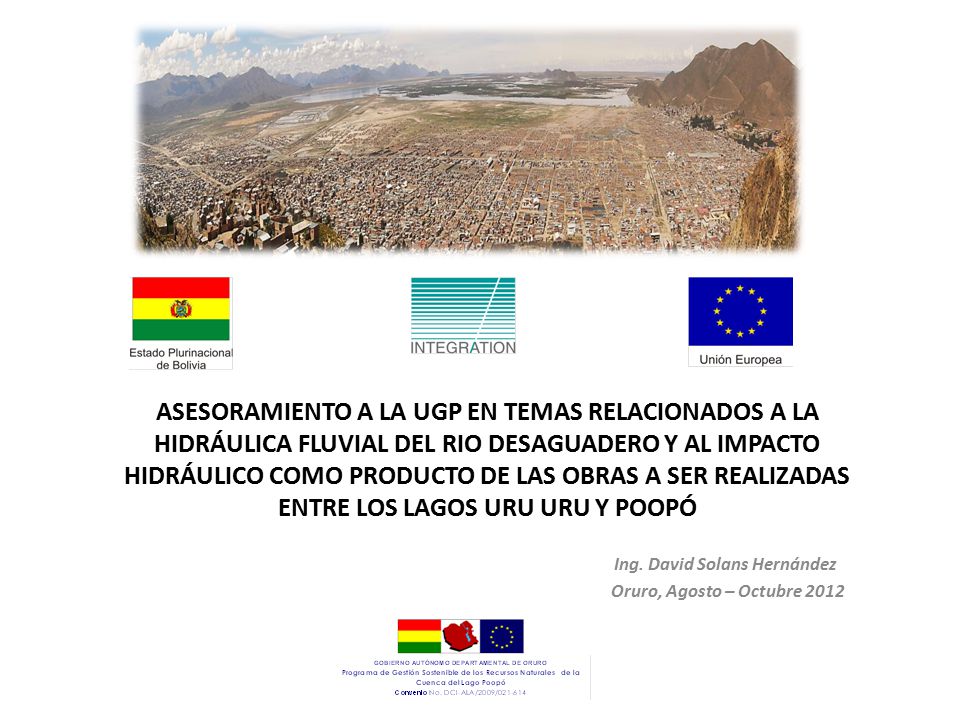

    ASESORAMIENTO A LA UGP EN TEMAS RELACIONADOS A LA HIDRÁULICA FLUVIAL DEL RIO DESAGUADERO Y AL IMPACTO HIDRÁULICO COMO PRODUCTO DE LAS OBRAS A SER REALIZADAS ENTRE LOS LAGOS URU URU Y POOPÓ       Ing. David Solans Hernández Oruro, Agosto – Octubre 2012

2 Objetivos de la misión a corto plazo

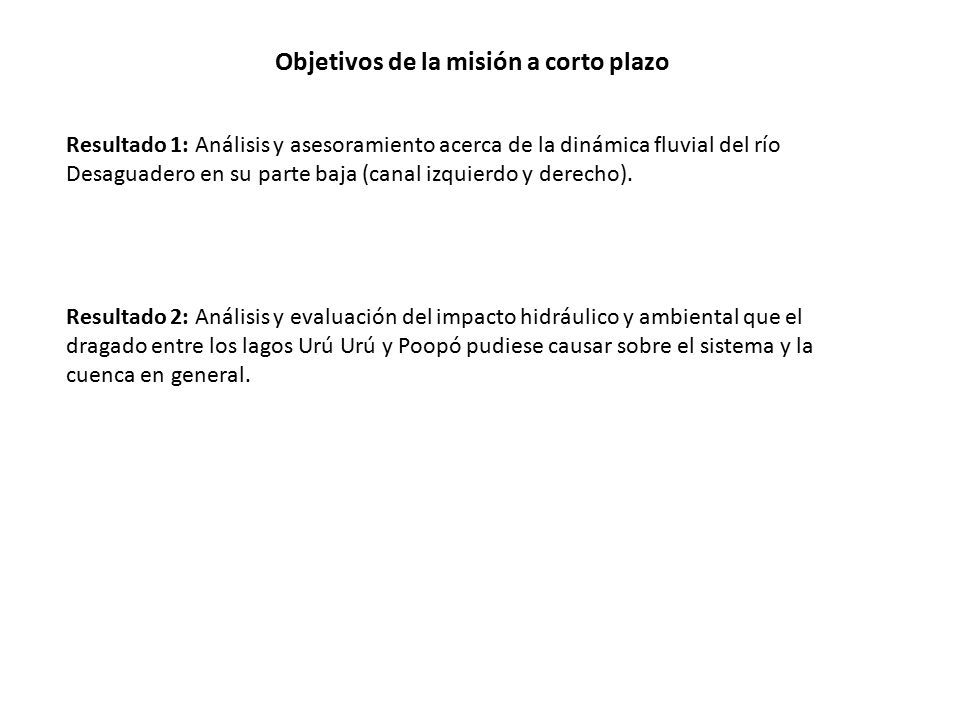

Resultado 1: Análisis y asesoramiento acerca de la dinámica fluvial del río Desaguadero en su parte baja (canal izquierdo y derecho). Resultado 2: Análisis y evaluación del impacto hidráulico y ambiental que el dragado entre los lagos Urú Urú y Poopó pudiese causar sobre el sistema y la cuenca en general.

3     Zona de estudio

4 Las inundaciones del año 2012

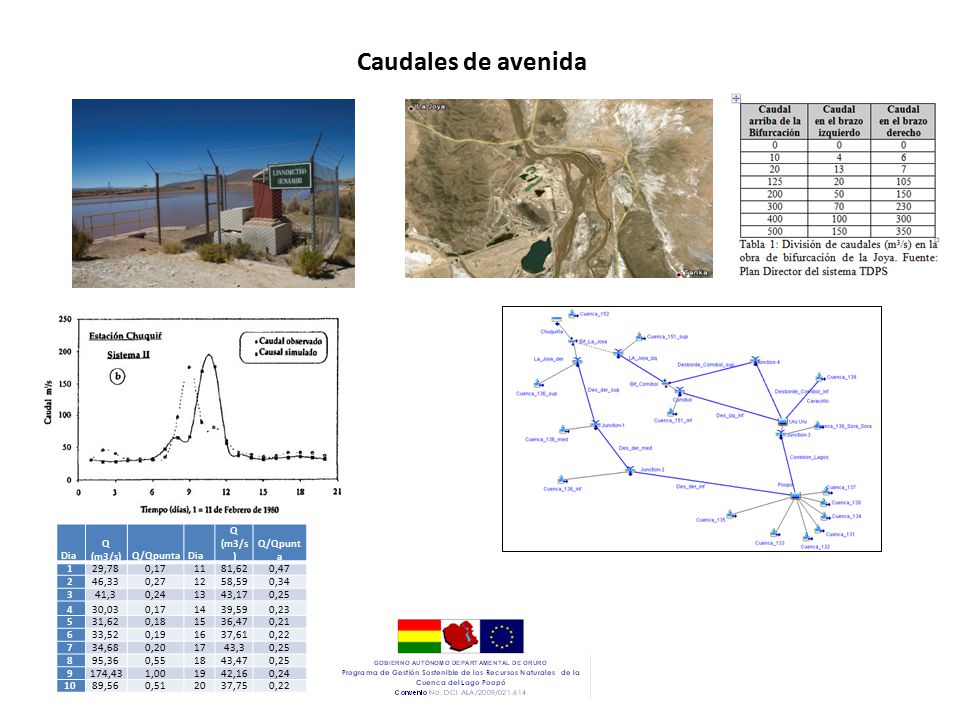

5 Caudales de avenida Dia Q (m3/s) Q/Qpunta 1 29,78 0,17 11 81,62 0,47 2
46,33 0,27 12 58,59 0,34 3 41,3 0,24 13 43,17 0,25 4 30,03 14 39,59 0,23 5 31,62 0,18 15 36,47 0,21 6 33,52 0,19 16 37,61 0,22 7 34,68 0,20 17 43,3 8 95,36 0,55 18 43,47 9 174,43 1,00 19 42,16 10 89,56 0,51 20 37,75

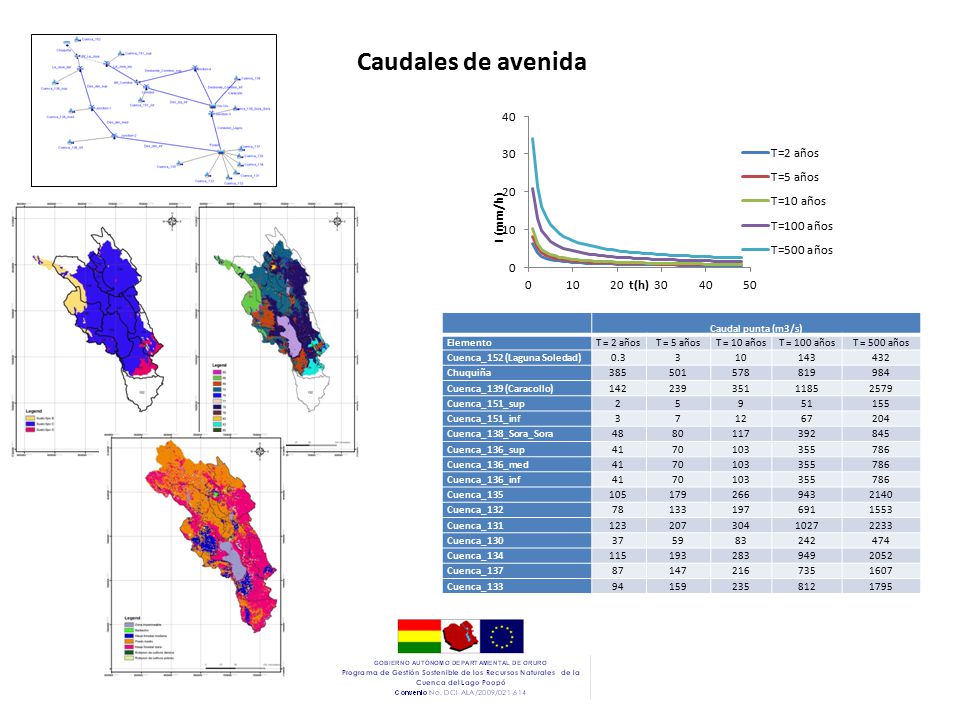

6 Caudales de avenida Caudal punta (m3/s) Elemento T = 2 años T = 5 años
Caudal punta (m3/s) Elemento T = 2 años T = 5 años T = 10 años T = 100 años T = 500 años Cuenca_152 (Laguna Soledad) 0.3 3 10 143 432 Chuquiña 385 501 578 819 984 Cuenca_139 (Caracollo) 142 239 351 1185 2579 Cuenca_151_sup 2 5 9 51 155 Cuenca_151_inf 7 12 67 204 Cuenca_138_Sora_Sora 48 80 117 392 845 Cuenca_136_sup 41 70 103 355 786 Cuenca_136_med Cuenca_136_inf Cuenca_135 105 179 266 943 2140 Cuenca_132 78 133 197 691 1553 Cuenca_131 123 207 304 1027 2233 Cuenca_130 37 59 83 242 474 Cuenca_134 115 193 283 949 2052 Cuenca_137 87 147 216 735 1607 Cuenca_133 94 159 235 812 1795

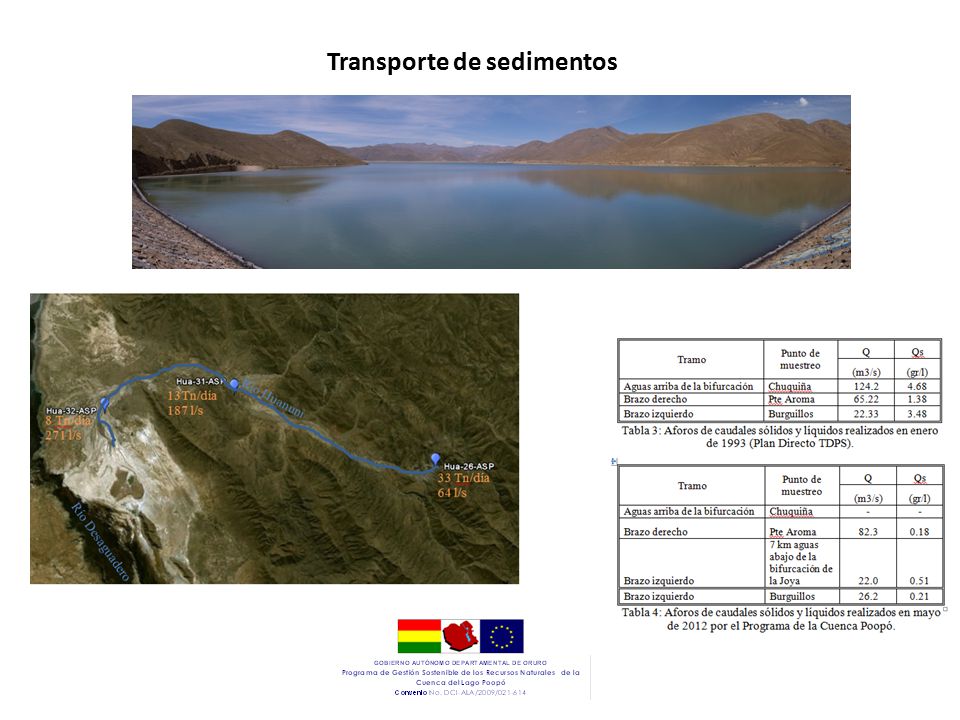

7 Transporte de sedimentos

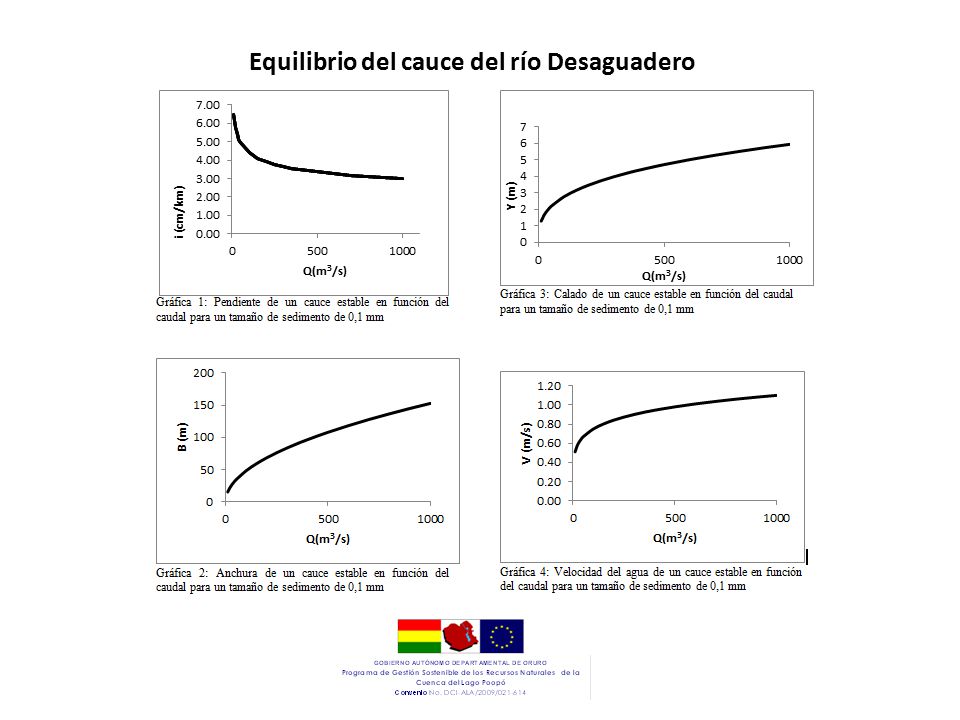

8 Equilibrio del cauce del río Desaguadero

9 Acondicionamiento del río Desaguadero entre los lagos Uru Uru y Poopó

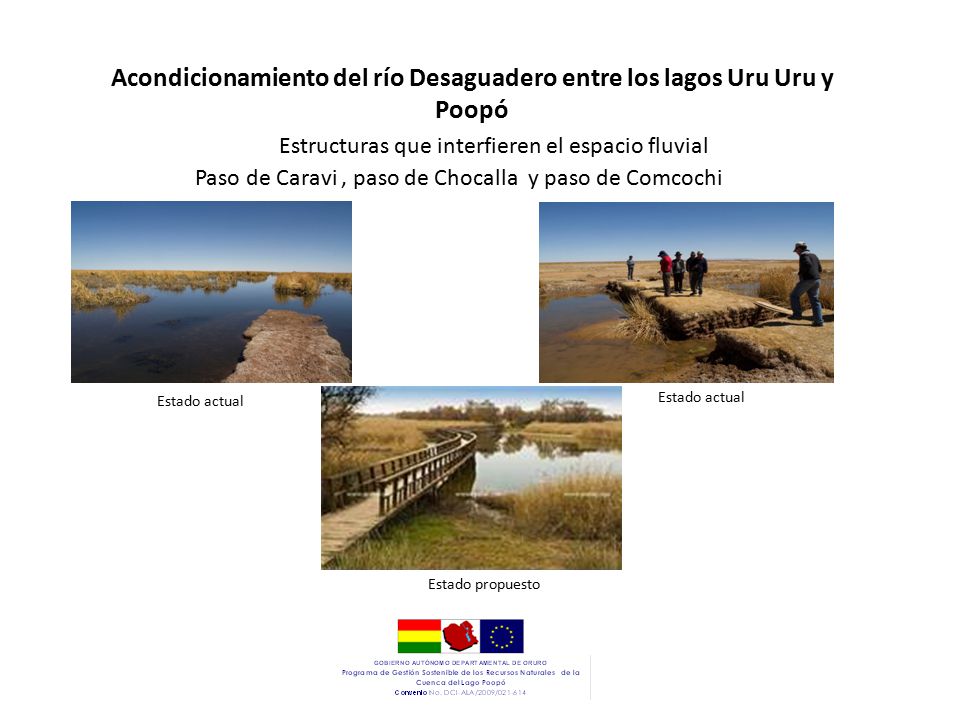

      Estructuras que interfieren el espacio fluvial Paso de Caravi , paso de Chocalla y paso de Comcochi     Estado actual Estado actual Estado propuesto

10 Acondicionamiento del río Desaguadero entre los lagos Uru Uru y Poopó
      Estructuras que interfieren el espacio fluvial Carretera El Choro-Poopó

11 Acondicionamiento del río Desaguadero entre los lagos Uru Uru y Poopó

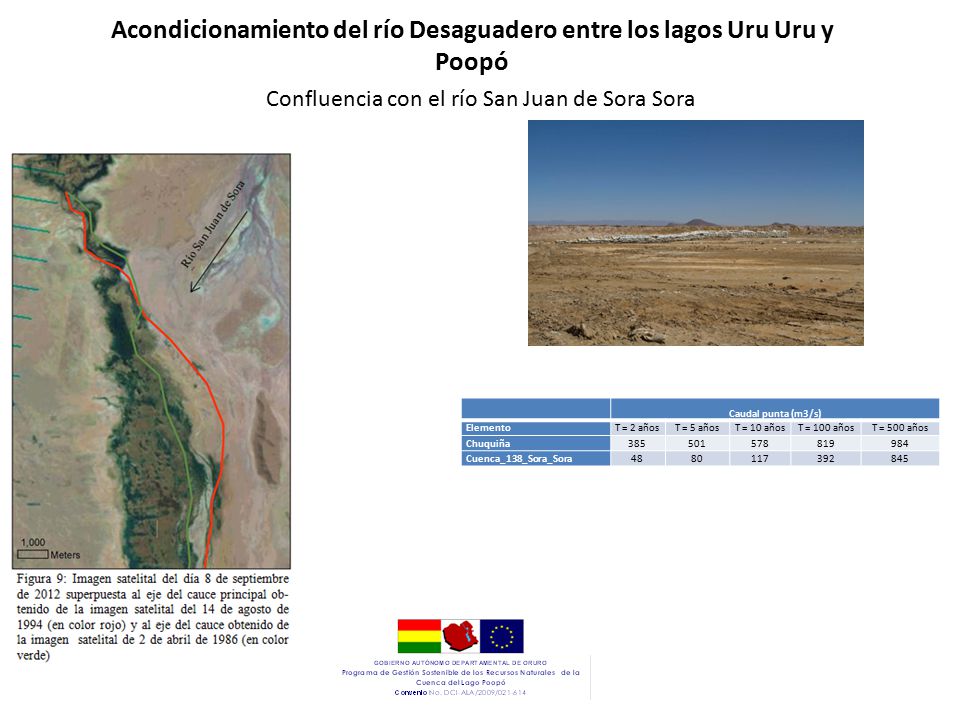

      Confluencia con el río San Juan de Sora Sora     Caudal punta (m3/s) Elemento T = 2 años T = 5 años T = 10 años T = 100 años T = 500 años Chuquiña 385 501 578 819 984 Cuenca_138_Sora_Sora 48 80 117 392 845

12 Acondicionamiento del río Desaguadero entre los lagos Uru Uru y Poopó
      Vegetación acuática     Sin vegetación Con vegetación n1= n2=0.08 Q Q2 Q1=2.7 Q2

13 Acondicionamiento del río Desaguadero entre los lagos Uru Uru y Poopó

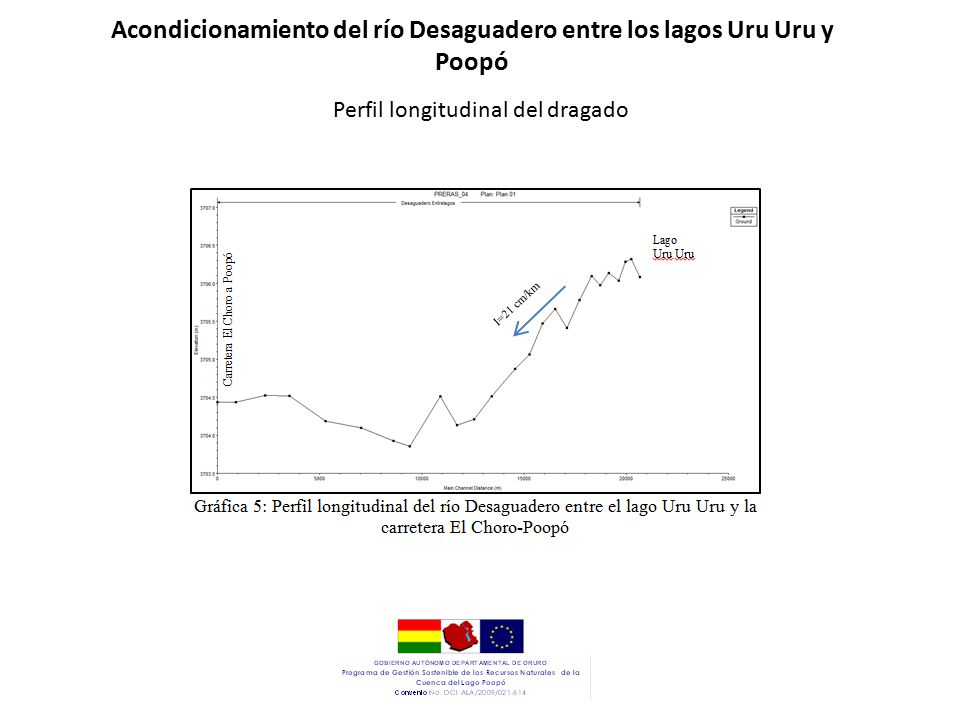

      Perfil longitudinal del dragado

14 Acondicionamiento del río Desaguadero entre los lagos Uru Uru y Poopó

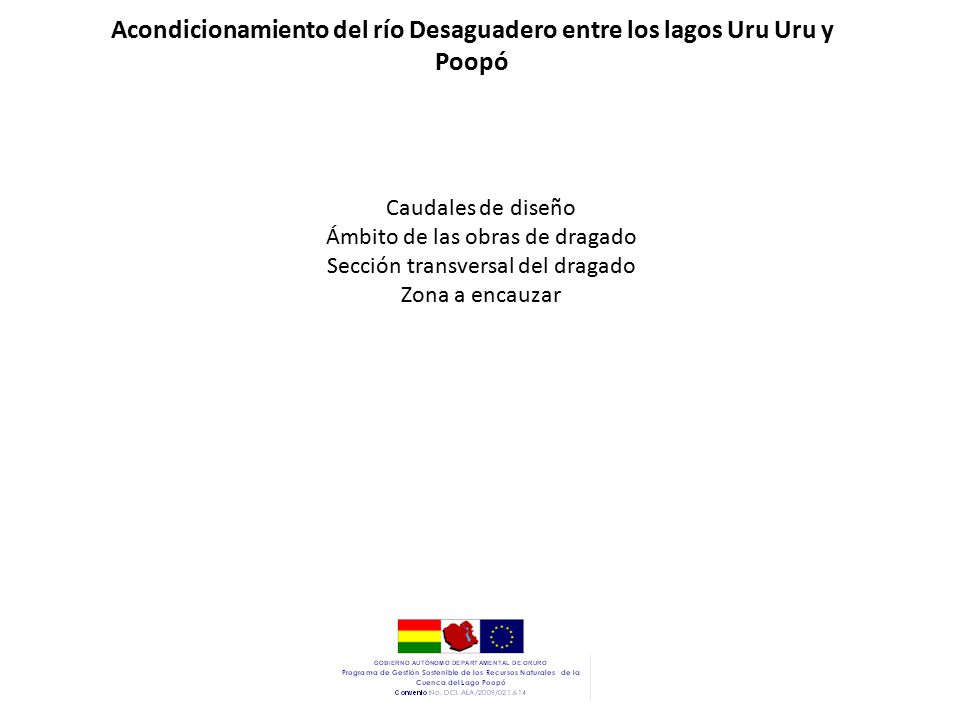

      Caudales de diseño Ámbito de las obras de dragado Sección transversal del dragado Zona a encauzar

15 Obras de protección en el brazo izquierdo del río Desaguadero
    Caudal de diseño del encauzamiento       Caudal arriba de la Bifurcación en el brazo izquierdo en el brazo derecho 10 4 6 20 13 7 125 105 200 50 150 300 70 230 400 100 500 350 Periodo de retorno (años) Caudal (m3/s) 2 385 5 501 10 578 100 819 500 984 Caudal de diseño (m3/s) 150 250 300 375 500

16 Obras de protección en el brazo izquierdo del río Desaguadero
    Geometría       Estado actual Estado propuesto

17 Obras de protección en el brazo izquierdo del río Desaguadero

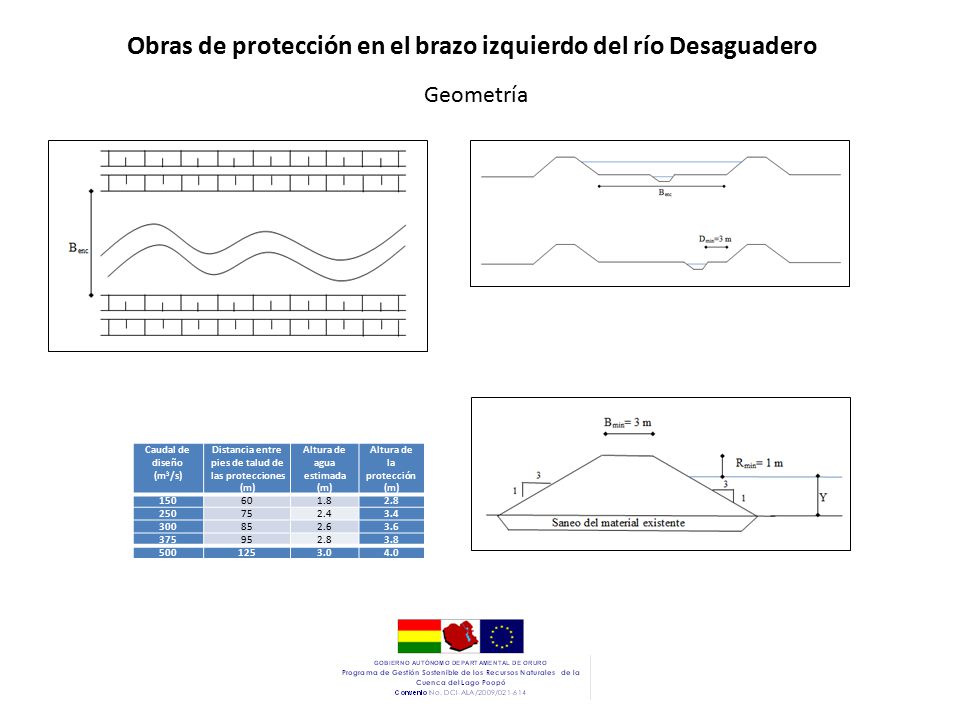

    Geometría       Caudal de diseño (m3/s) Distancia entre pies de talud de las protecciones (m) Altura de agua estimada Altura de la protección (m) 150 60 1.8 2.8 250 75 2.4 3.4 300 85 2.6 3.6 375 95 3.8 500 125 3.0 4.0

18 Obras de protección en el brazo izquierdo del río Desaguadero
Materiales y proceso constructivo       - mejora de materiales - ensayos - compactación

19 Obras de protección en el brazo izquierdo del río Desaguadero

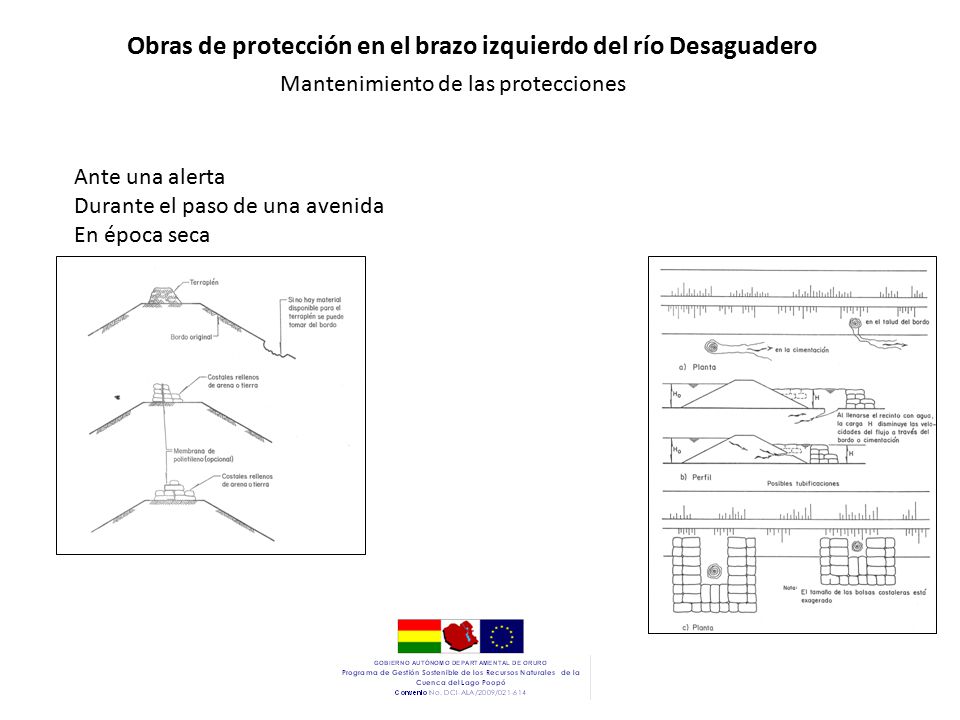

    Mantenimiento de las protecciones Ante una alerta Durante el paso de una avenida En época seca

20 Obras de protección en el brazo izquierdo del río Desaguadero
    Tomas de riego

21 Otras recomendaciones

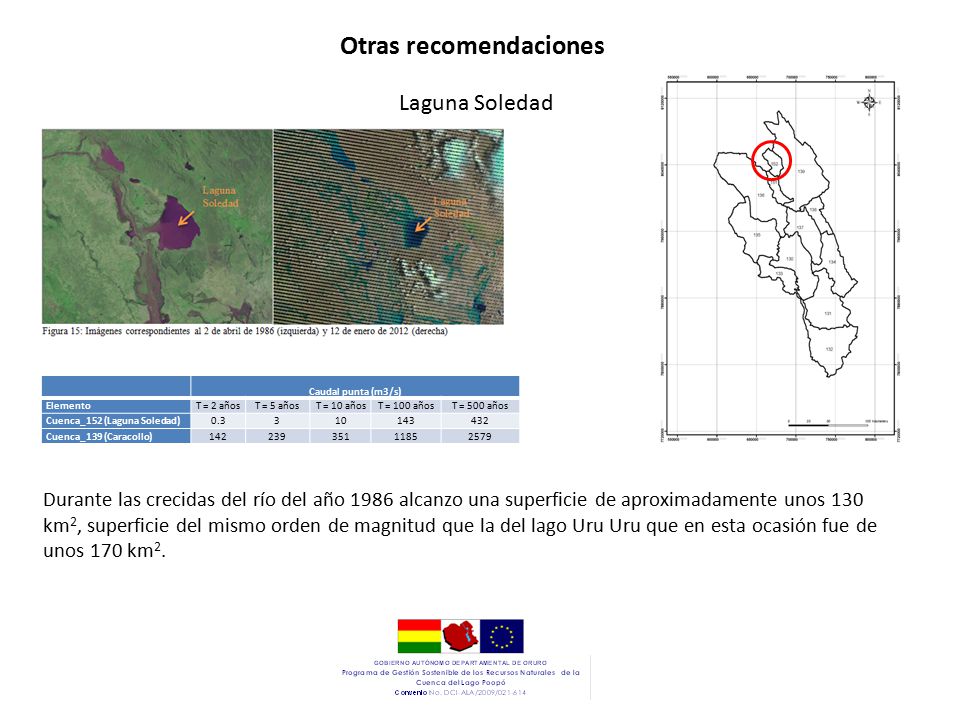

    Laguna Soledad     Caudal punta (m3/s) Elemento T = 2 años T = 5 años T = 10 años T = 100 años T = 500 años Cuenca_152 (Laguna Soledad) 0.3 3 10 143 432 Cuenca_139 (Caracollo) 142 239 351 1185 2579 Durante las crecidas del río del año 1986 alcanzo una superficie de aproximadamente unos 130 km2, superficie del mismo orden de magnitud que la del lago Uru Uru que en esta ocasión fue de unos 170 km2.

22 Otras recomendaciones

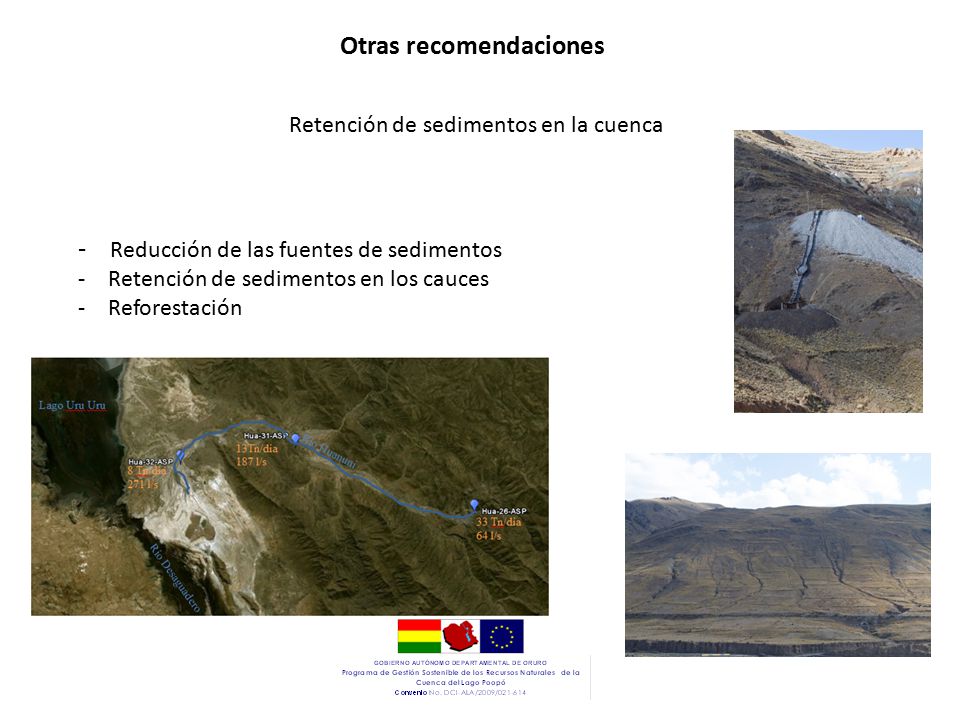

    Retención de sedimentos en la cuenca     - Reducción de las fuentes de sedimentos Retención de sedimentos en los cauces Reforestación

23 A) Obras de protección del brazo izquierdo del río Desaguadero

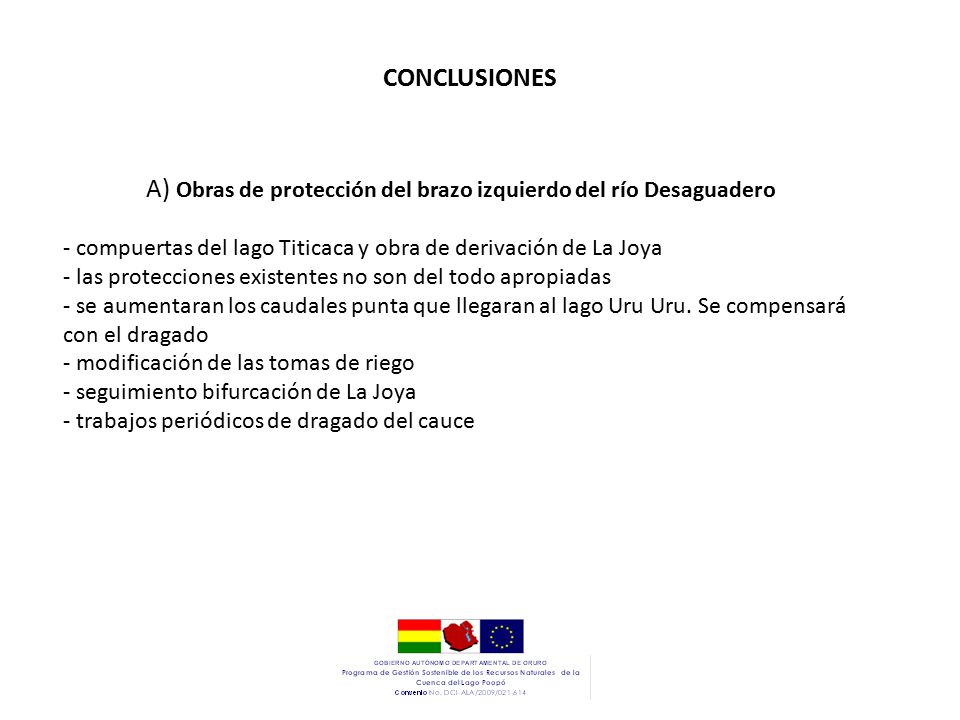

    CONCLUSIONES      A) Obras de protección del brazo izquierdo del río Desaguadero - compuertas del lago Titicaca y obra de derivación de La Joya - las protecciones existentes no son del todo apropiadas    - se aumentaran los caudales punta que llegaran al lago Uru Uru. Se compensará con el dragado - modificación de las tomas de riego - seguimiento bifurcación de La Joya - trabajos periódicos de dragado del cauce

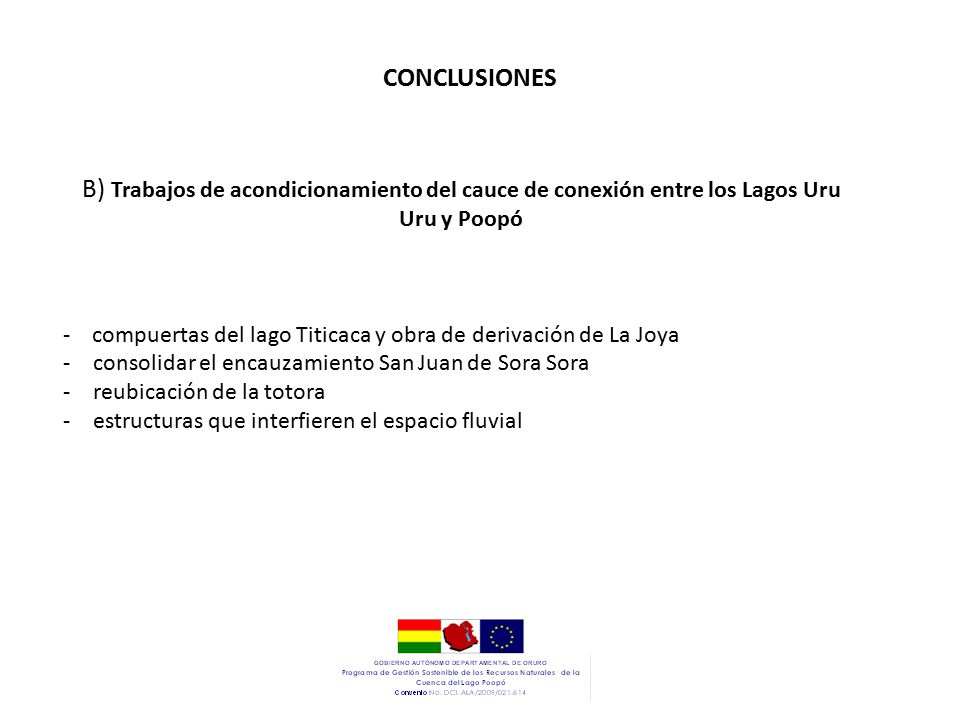

24     CONCLUSIONES      B) Trabajos de acondicionamiento del cauce de conexión entre los Lagos Uru Uru y Poopó - compuertas del lago Titicaca y obra de derivación de La Joya consolidar el encauzamiento San Juan de Sora Sora reubicación de la totora estructuras que interfieren el espacio fluvial

25 C) Brazo derecho del río Desaguadero

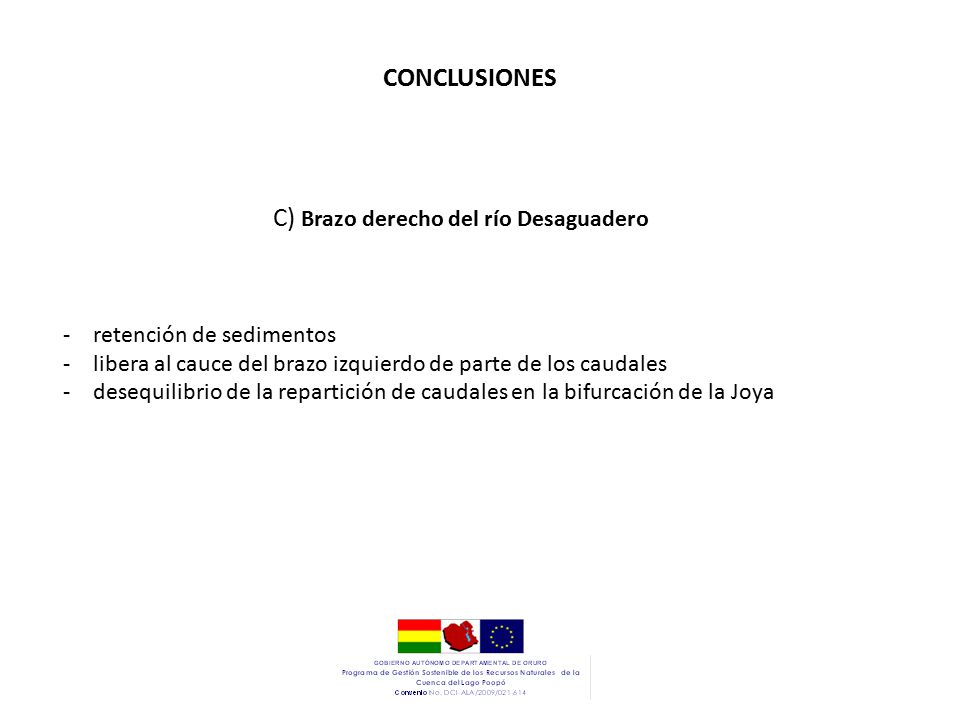

    CONCLUSIONES      C) Brazo derecho del río Desaguadero retención de sedimentos libera al cauce del brazo izquierdo de parte de los caudales desequilibrio de la repartición de caudales en la bifurcación de la Joya

26 A) Maquinaria necesaria para realizar las obras propuestas.

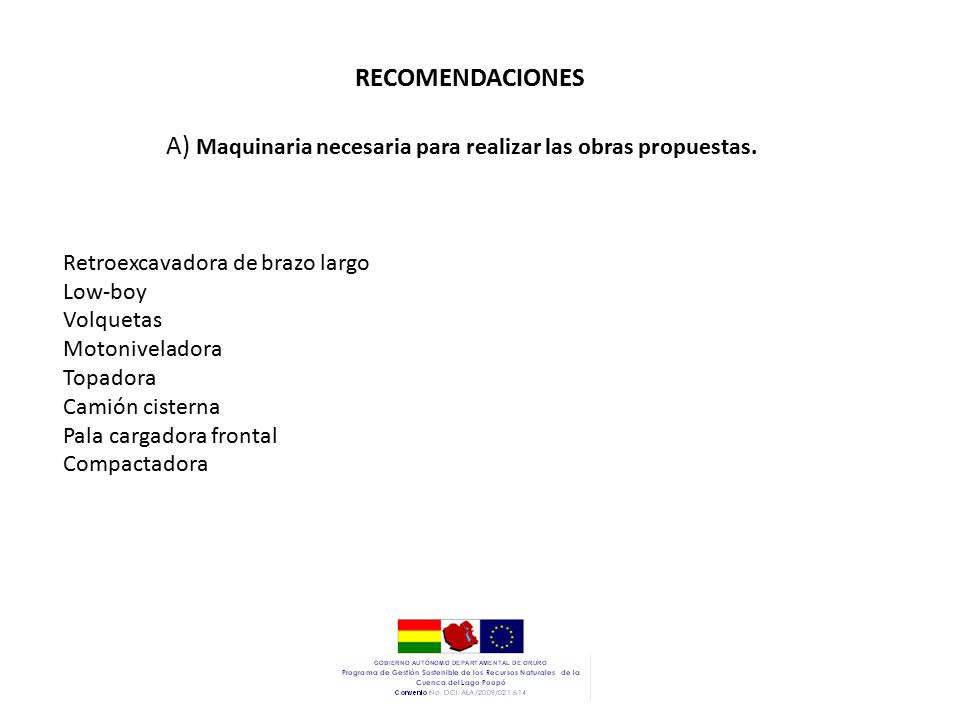

    RECOMENDACIONES      A) Maquinaria necesaria para realizar las obras propuestas. Retroexcavadora de brazo largo Low-boy Volquetas Motoniveladora Topadora Camión cisterna Pala cargadora frontal Compactadora

27 C) Retención de sedimentos en la cuenca
    RECOMENDACIONES      B) Análisis de la capacidad de laminación de avenidas de la laguna Soledad C) Retención de sedimentos en la cuenca

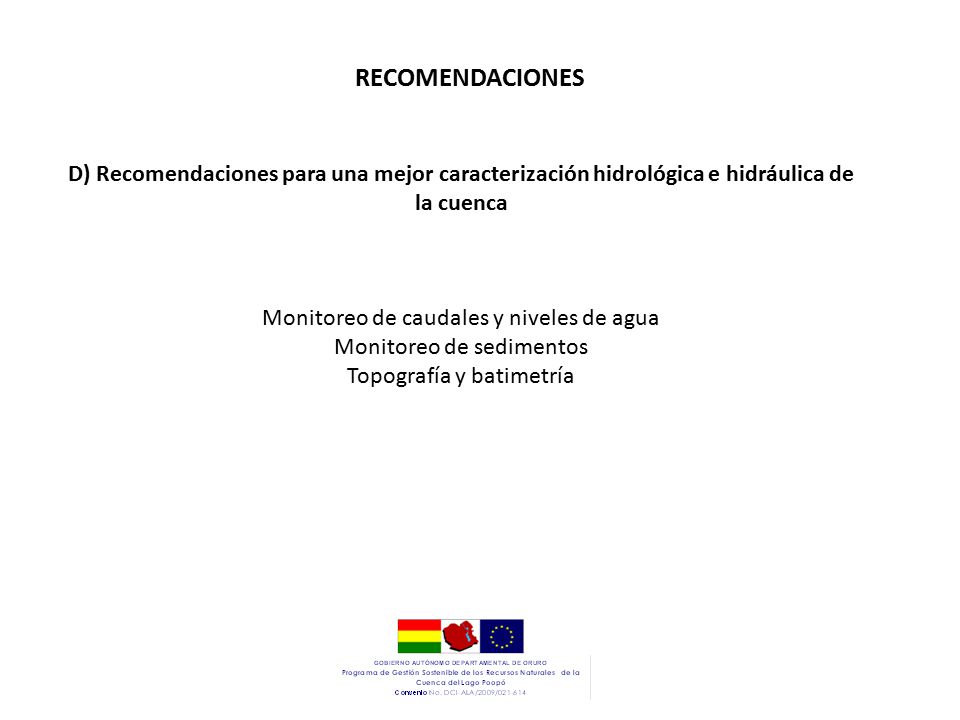

28     RECOMENDACIONES      D) Recomendaciones para una mejor caracterización hidrológica e hidráulica de la cuenca Monitoreo de caudales y niveles de agua Monitoreo de sedimentos Topografía y batimetría
