Proyecto de Relleno Sanitario.

Presentación del tema: "Proyecto de Relleno Sanitario."— Transcripción de la presentación:

1 Proyecto de Relleno Sanitario.
SECRETARÍA DE DESARROLLO SOCIAL Subsecretaría de Desarrollo Urbano y Ordenación del Territorio Proyecto de Relleno Sanitario.

2 CONTENIDO

3 CONTENIDO 1.- OBJETIVOS 2.- METODOLOGÍA 3.- DIAGNÓSTICO
4.- ESTUDIOS BÁSICOS 5.- SELECCIÓN DEL SITIO 6.- DISEÑO Y CONSTRUCCIÓN 7.- OPERACIÓN DEL RELLENO SANITARIO 8.- PRESUPUESTO 9.- PROGRAMA DE OBRAS Y OPERACIÓN 10.- TARIFAS

4 1.- OBJETIVOS

5 1. O B J E T I V O S Objetivo General Objetivos Específicos

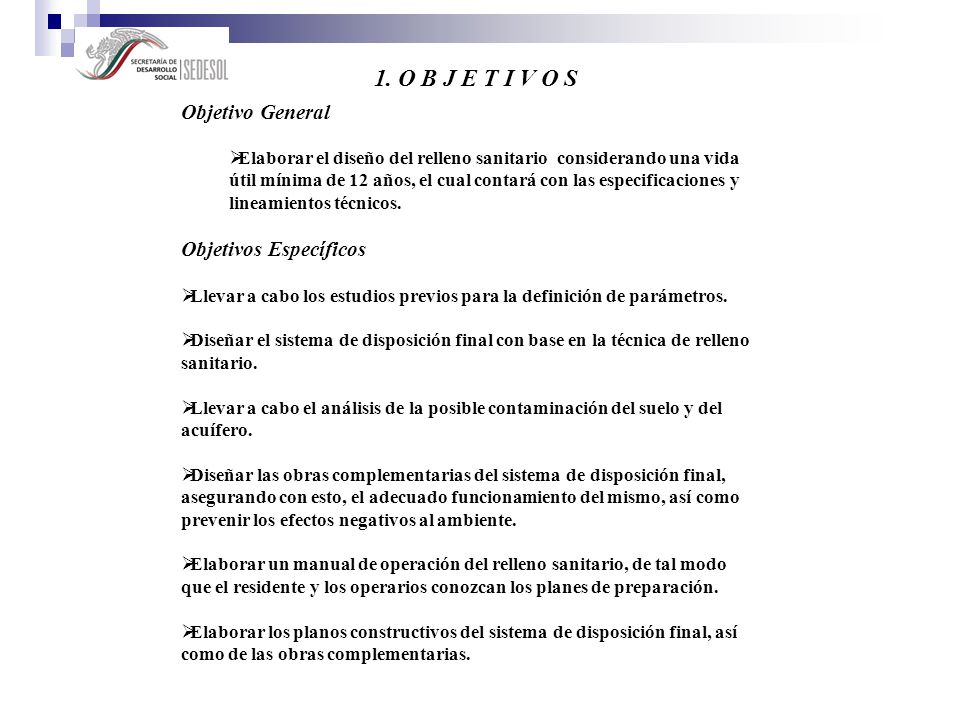

Elaborar el diseño del relleno sanitario considerando una vida útil mínima de 12 años, el cual contará con las especificaciones y lineamientos técnicos. Objetivos Específicos Llevar a cabo los estudios previos para la definición de parámetros. Diseñar el sistema de disposición final con base en la técnica de relleno sanitario. Llevar a cabo el análisis de la posible contaminación del suelo y del acuífero. Diseñar las obras complementarias del sistema de disposición final, asegurando con esto, el adecuado funcionamiento del mismo, así como prevenir los efectos negativos al ambiente. Elaborar un manual de operación del relleno sanitario, de tal modo que el residente y los operarios conozcan los planes de preparación. Elaborar los planos constructivos del sistema de disposición final, así como de las obras complementarias. 1. O B J E T I V O S

6 2.- METODOLOGÍA

7 2. METODOLOGÍA PROYECTO DE RELLENO SANITARIO
ESTUDIO DE GENERACIÓN DE RESIDUOS SÓLIDOS MUNICIPALES LEVANTAMIENTO TOPOGRÁFICO ESTUDIOS DE CAMPO Y RECOPILACIÓN DE INFORMACIÓN ESTUDIO DE GEOTÉCNIA ESTUDIO DE HIDROLOGÍA RECOPILACIÓN DE INFORMACIÓN DEL SERVICIO DE RECOLECCIÓN Y BARRIDO CLIMATOLOGÍA PLANES DE DESARROLLO RUTAS DE ACCESO AL RELLENO SANITARIO PROYECTO DE RELLENO SANITARIO DESARROLLO DE INFORME DESARROLLO DE CAPÍTULOS PLANOS ENTREGA DEL PROYECTO

8 3. DIAGNÓSTICO

9 3. DIAGNÓSTICO 3.1 Localización del Sitio para el Relleno Sanitario

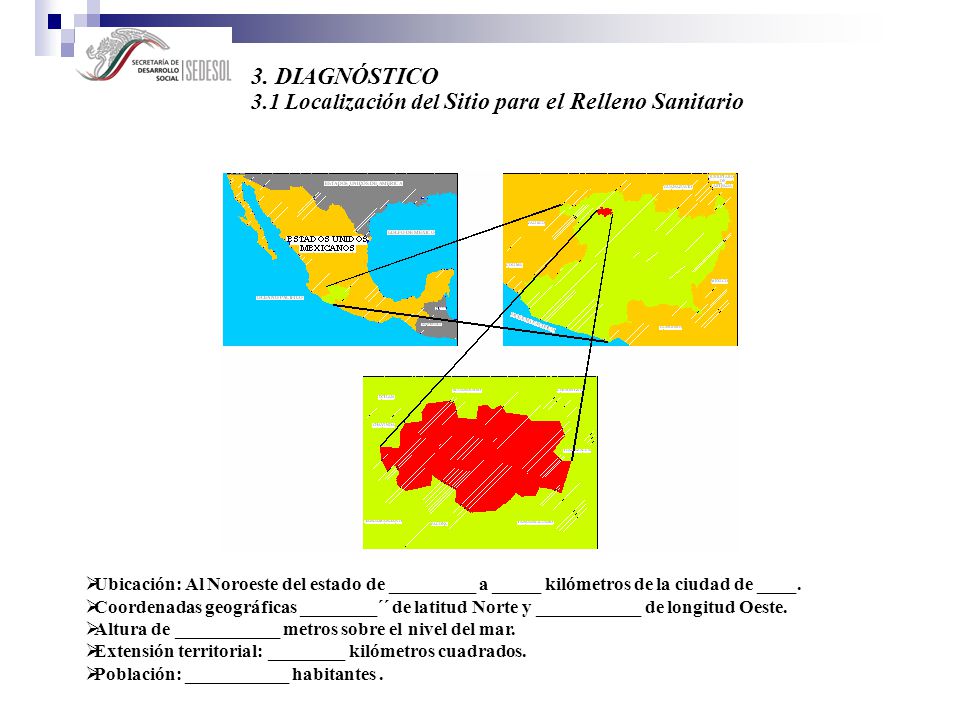

Ubicación: Al Noroeste del estado de _________ a _____ kilómetros de la ciudad de ____. Coordenadas geográficas ________´´ de latitud Norte y ___________ de longitud Oeste. Altura de ___________ metros sobre el nivel del mar. Extensión territorial: ________ kilómetros cuadrados. Población: ___________ habitantes .

10 3.2. Ubicación del Sitio para el Relleno Sanitario
Superficie: _____ hectáreas. Ubicación: En las inmediaciones del _________ al Noroeste de la población de _________, aproximadamente a _________________, en las coordenadas geográficas _________ de latitud Norte y ___________ Oeste.

11 3.3 Diagnóstico del Sistema Actual de Limpia y Aseo Público

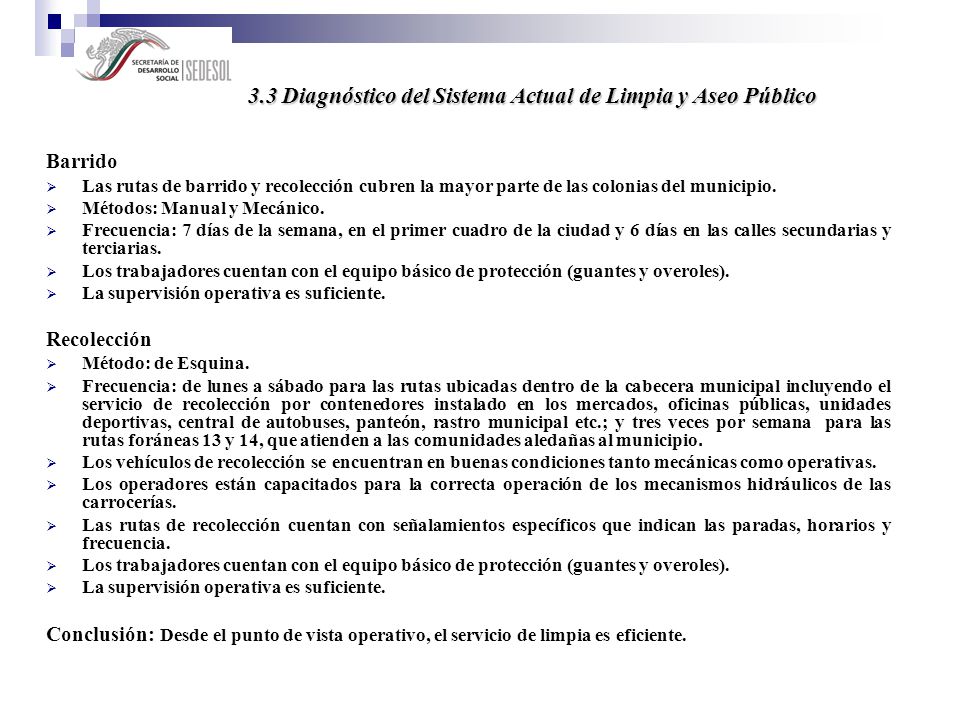

Barrido Las rutas de barrido y recolección cubren la mayor parte de las colonias del municipio. Métodos: Manual y Mecánico. Frecuencia: 7 días de la semana, en el primer cuadro de la ciudad y 6 días en las calles secundarias y terciarias. Los trabajadores cuentan con el equipo básico de protección (guantes y overoles). La supervisión operativa es suficiente. Recolección Método: de Esquina. Frecuencia: de lunes a sábado para las rutas ubicadas dentro de la cabecera municipal incluyendo el servicio de recolección por contenedores instalado en los mercados, oficinas públicas, unidades deportivas, central de autobuses, panteón, rastro municipal etc.; y tres veces por semana para las rutas foráneas 13 y 14, que atienden a las comunidades aledañas al municipio. Los vehículos de recolección se encuentran en buenas condiciones tanto mecánicas como operativas. Los operadores están capacitados para la correcta operación de los mecanismos hidráulicos de las carrocerías. Las rutas de recolección cuentan con señalamientos específicos que indican las paradas, horarios y frecuencia. Conclusión: Desde el punto de vista operativo, el servicio de limpia es eficiente.

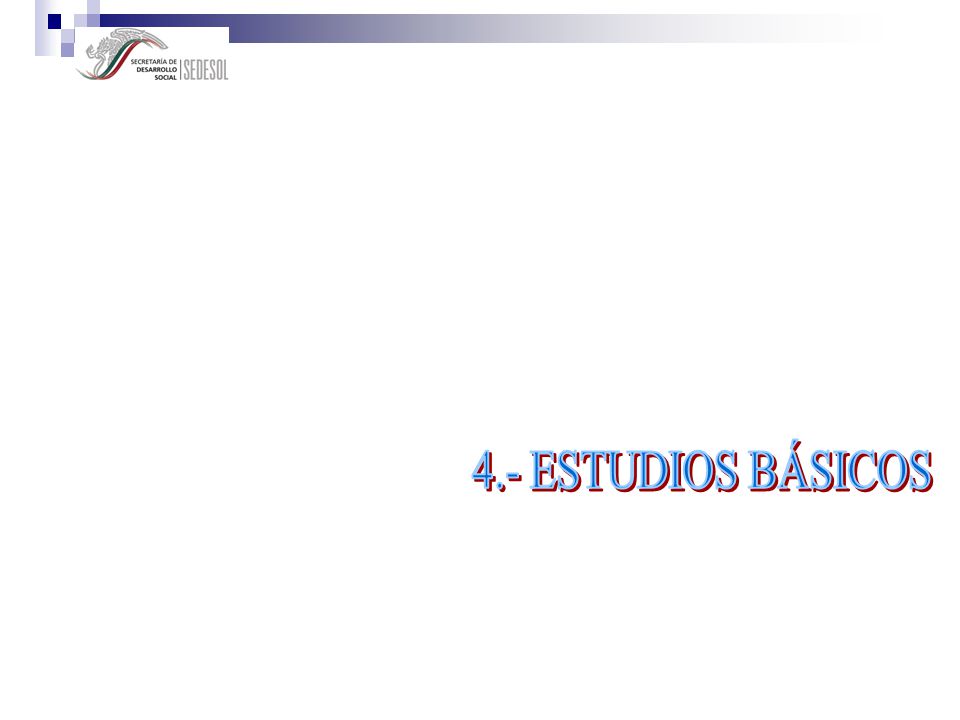

12 4.- ESTUDIOS BÁSICOS

13 TIPO DE SITIO Con base en la Norma Categoría Ton/Día A Mayor a 100 B

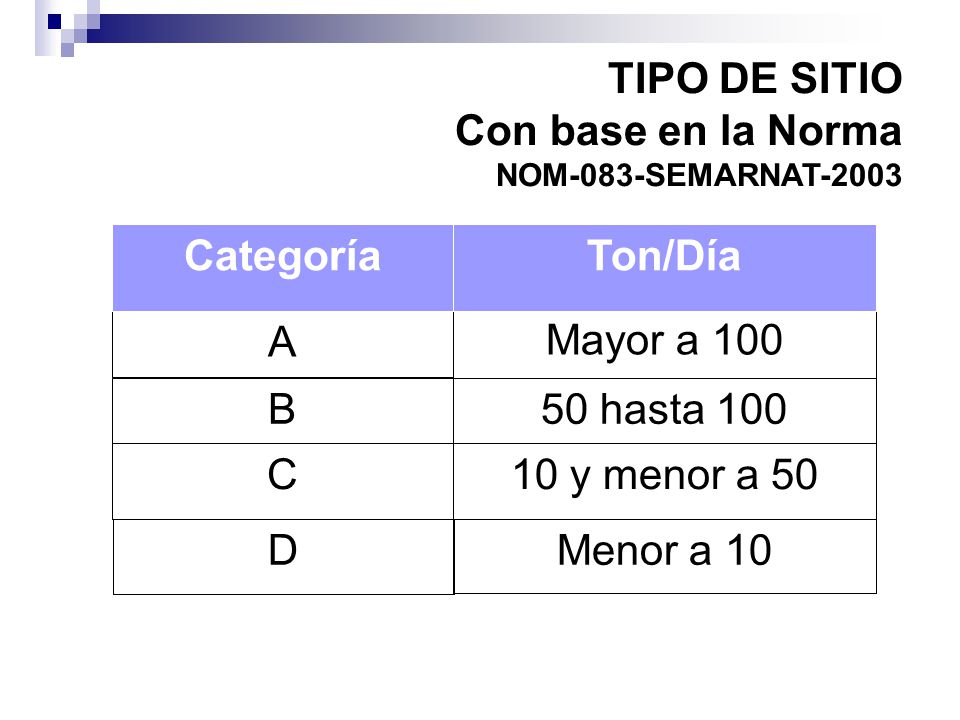

NOM-083-SEMARNAT-2003 Categoría Ton/Día A Mayor a 100 B 50 hasta 100 C 10 y menor a 50 D Menor a 10

14 REQUERIMIENTOS POR TIPO DE SITIO
Estudios y análisis A B C Geológico y geohidrológico regionales X Evaluación geológica y geohidrológica X X Topográfico, geotécnico, generación y composición de RSU y de ME X X X Generación de biogás y de lixiviado X X

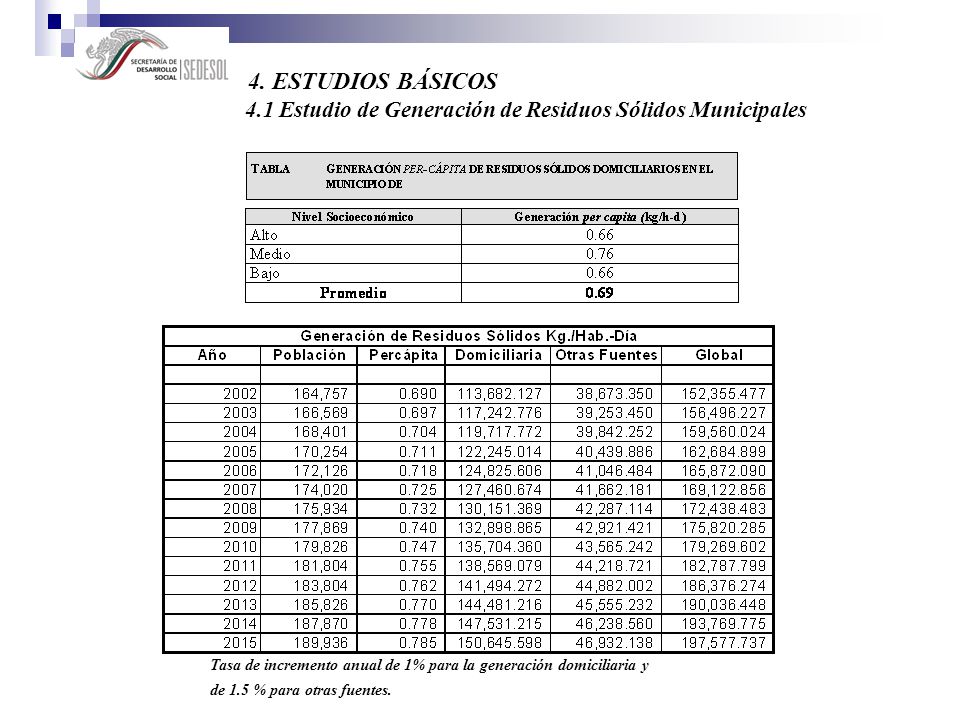

15 4. ESTUDIOS BÁSICOS 4.1 Estudio de Generación de Residuos Sólidos Municipales Tasa de incremento anual de 1% para la generación domiciliaria y de 1.5 % para otras fuentes.

16 4.1 Continuación Estudio de Generación de Residuos Sólidos Municipales

17 4.1 Continuación Estudio de Generación de Residuos Sólidos Municipales

18 Resultados de Pruebas de Laboratorio del Estudio de Geotecnia

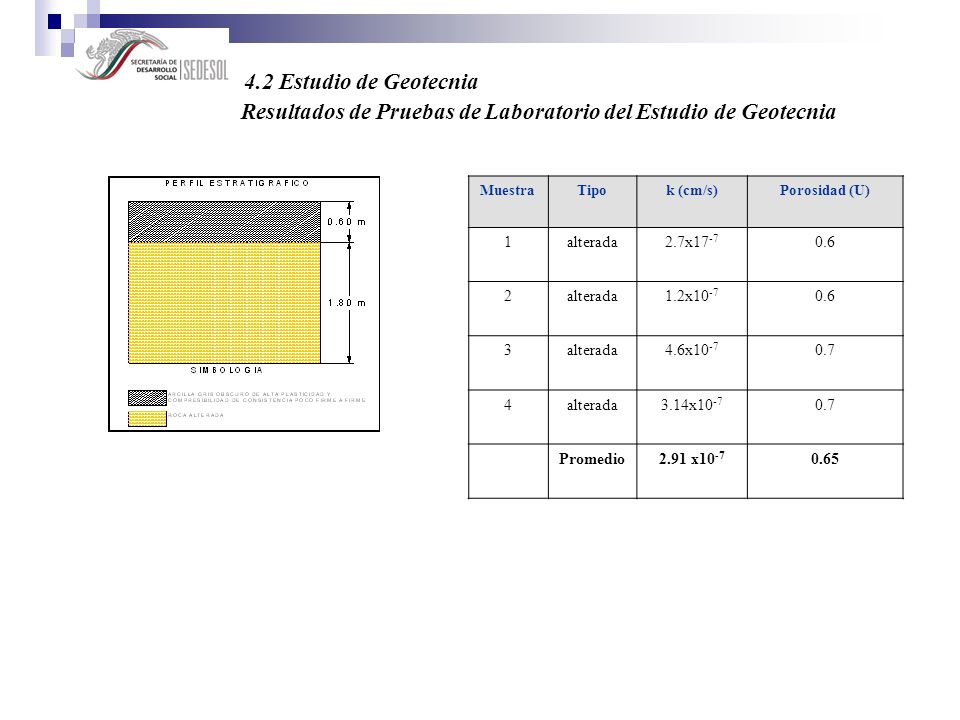

Muestra Tipo k (cm/s) Porosidad (U) 1 alterada 2.7x17-7 0.6 2 1.2x10-7 3 4.6x10-7 0.7 4 3.14x10-7 Promedio 2.91 x10-7 0.65

19 4.3 Estudio de Topografía del Sitio para el Relleno Sanitario

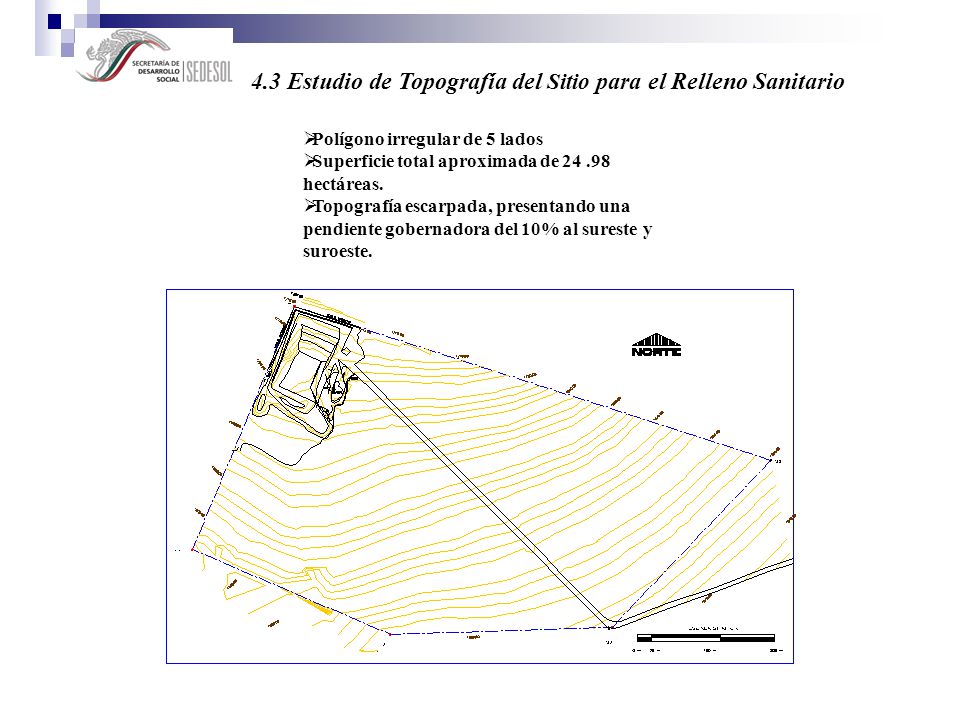

Polígono irregular de 5 lados Superficie total aproximada de hectáreas. Topografía escarpada, presentando una pendiente gobernadora del 10% al sureste y suroeste.

20 Área de Captación de Agua Pluvial
4.4 Estudio de Hidrología Área de Captación de Agua Pluvial C = 0.20 I = mm/hr. A = Ha. Sustituyendo datos, tenemos: Q = (0.20) (2.083)(74.55) Q = l/s Q =0.086 m3/s

21 Estudio geológico Deberá determinar el marco geológico regional con el fin de obtener su descripción estratigráfica, así como su geometría y distribución, Considerando también la identificación de discontinuidades, tales como fallas y fracturas. Asimismo, se debe incluir todo tipo de información existente que ayude a un mejor conocimiento de las condiciones del sitio

22 Geohidrologia Su objeto es definir la ubicación de todas las evidencias del agua subterránea, tales como manantiales, pozos y norias, a escala regional. Asimismo, se debe determinar el volumen de extracción, tendencias de la explotación y planes de desarrollo en la zona de estudio, Se deben determinar los parámetros hidráulicos, dirección del flujo subterráneo, características físicas, químicas y biológicas del agua.

23 Hidrogeológicos Se deben determinar las unidades hidrogeológicas que componen el subsuelo, así como las características que las identifican (espesor de la zona no saturada y permeabilidad). Identificar las unidades hidrogeológicas, tipo de acuífero (confinado o semiconfinado) y relación entre las diferentes unidades hidrogeológicas que definen el sistema acuífero. Determinar la dirección del flujo subterráneo regional

24 4.6 Ruta Actual de Arribo (zona conurbada-relleno sanitario)

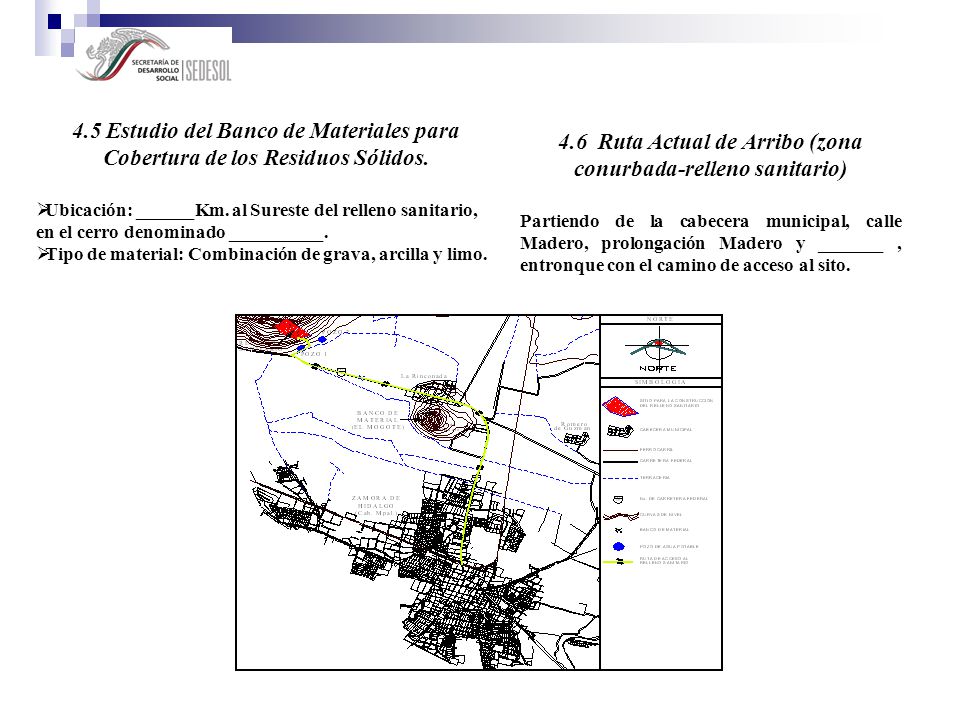

4.5 Estudio del Banco de Materiales para Cobertura de los Residuos Sólidos. Ubicación: ______Km. al Sureste del relleno sanitario, en el cerro denominado __________. Tipo de material: Combinación de grava, arcilla y limo. 4.6 Ruta Actual de Arribo (zona conurbada-relleno sanitario) Partiendo de la cabecera municipal, calle Madero, prolongación Madero y _______ , entronque con el camino de acceso al sito.

25 5.- SELECCIÓN DEL SITIO

26 5. SELECCIÓN DEL SITIO PARA EL RELLENO SANITARIO
Condición del numeral 7.1 de la NOM-083 Resultado del Análisis de Laboratorio, de las Muestras Obtenidas Durante el Estudio de Geotecnia Muestra Tipo k (cm/s) Porosidad (U) 1 alterada 2.7x17-7 0.6 2 1.2x10-7 3 4.6x10-7 0.7 4 3.14x10-7 Promedio 2.91 x10-7 0.65 Producción de Lixiviados = mm./año Interfase del Terreno por Intercambio Catiónico IT = m de espesor /m2 Conclusión El sitio cumple con los aspectos geológicos e hidrológicos Interfase del Terreno por Carga Orgánica = 2.91 mg/lt de DBO, a 0.75 m.de profundidad

27 CONCLUSIÓN De Acuerdo a la NOM-083-SEMARNAT-2003, el Sitio Seleccionado Para la Construcción del Relleno Sanitario de ________ es Apto; ya que cumple con las restricciones de ubicación y con los resultados de los estudios efectuados.

28 6.- DISEÑO Y CONSTRUCCIÓN

29 6. DISEÑO Y CONSTRUCCIÓN En la zona Noroeste se ha construido una macrocelda de 34,000 m3. La macrocelda se encuentra impermeabilizada con geomembrana. Actualmente se encuentra en operación. PRIMERA MACROCELDA

30 6.1 Distribución de Áreas del Relleno Sanitario
A) ÁREA DE AMORTIGUAMIENTO a.1) Cerca Perimetral a.2) Barrera de Árboles a.3) Camino Perimetral a.4) Canal Perimetral B) ÁREA ADMINISTRATIVA b.1) Caseta de Vigilancia b.2) Caseta de Pesaje b.3) Oficina b.4) Vestidores y Sanitario b.5) Taller para Reparación de Maquinaria b.6) Aula de Usos Múltiples b.7) Estacionamiento C) ÁREA DE COMPOSTAJE D) ÁREA DE SEPARACIÓN DE SUBPRODUCTOS E) CELDA DE EMERGENCIA F) ÁREA DE MACROCELDAS PARA EL CONFINAMIENTO DE LOS DESECHOS SÓLIDOS

31 Distribución De Áreas Del Relleno Sanitario (En hectáreas)
6.1 Continuación Distribución De Áreas Del Relleno Sanitario (En hectáreas) Primera Etapa = 1.75 Segunda Etapa = 1.96 Tercera Etapa = 1.82 Cuarta Etapa = 2.27. Quinta Etapa = 1.94 Sexta Etapa = 2.17 Séptima Etapa= 2.83 Celda De Emergencia = 1.34 Separación De Subproductos Y Compostaje = 2.5

32 Topografía del terreno sin modificaciones

33 6.2 Área Administrativa

34 6.3 Preparación del Terreno

35 Detalle de terrazas

36 Debido a la pendiente se trabajará por terrazas
6.3 continuación Preparación del Terreno Debido a la pendiente se trabajará por terrazas (Método por terracéo)

37 Preparación del Terreno
6.3 continuación Preparación del Terreno IMPERMEABILIZACIÓN CON GEOMEMBRANA POZOS DE CAPTACIÓN DE BIOGÁS Etapa No. de Pozos I 9 II 10 III IV 11 V VI 8 VII 13 Celda de emergencia 5 TOTAL 75

38 7.- OPERACIÓN DEL RELLENO SANITARIO

39 7.1 Vida Util del Relleno Sanitario
7. OPERACIÓN DEL RELLENO SANITARIO 7.1 Vida Util del Relleno Sanitario (25 años 6 meses)

40 7.2 Método de Operación (Por área)

41 7.3 Primera Etapa de Operación

42 7.4 Quinta Etapa de Operación

43 7.5 Clausura

44 8.- PRESUPUESTO

45 Costo de Construcción ($)
8. PRESUPUESTO DE CONSTRUCCIÓN Y OPERACIÓN POR ETAPAS ETAPA Vida Útil (Años) Costo de Construcción ($) I 2.5 $ 5´760,406.48 II 3.5 $ 5´196,267.91 III $ 3´737,326.59 IV $ 5´153,358.07 V 6.0 $ 5´623,289.84 VI $ 4´671,353.84 VII 4.5 $ 7´628,377.15 Vida útil de 25 años 6 meses, con una inversión total de $37’770, en construcción y un costo mensual aproximado de $385, en la operación.

46 9.- PROGRAMA

47

48 10.- TARIFAS

49 Por Servicio de Recolección de Residuos Sólidos

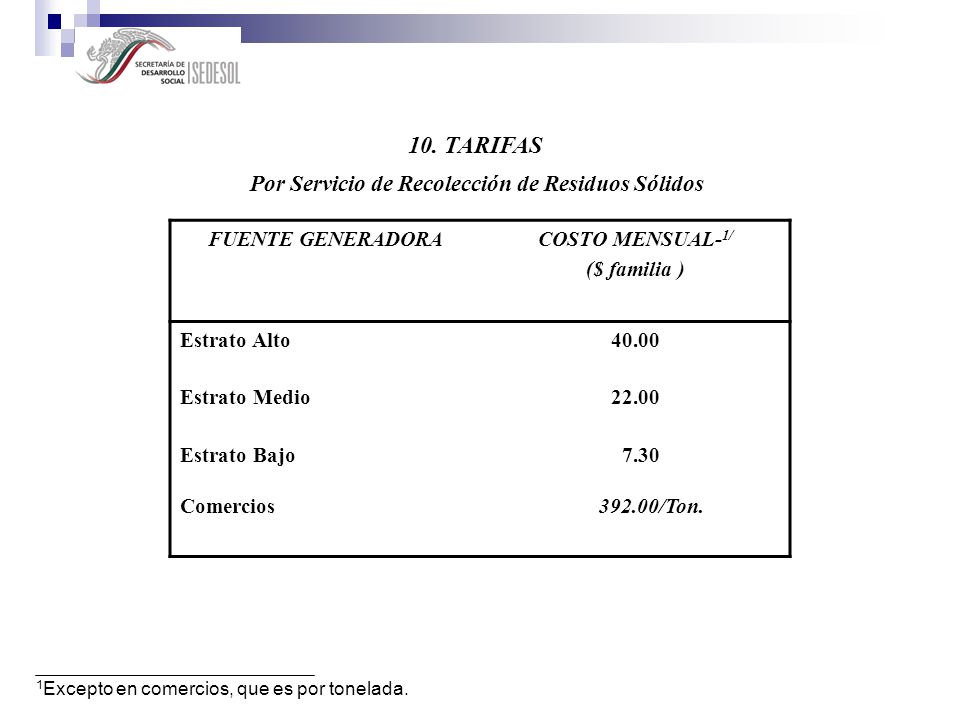

10. TARIFAS Por Servicio de Recolección de Residuos Sólidos FUENTE GENERADORA COSTO MENSUAL-1/ ($ familia ) Estrato Alto 40.00 Estrato Medio 22.00 Estrato Bajo 7.30 Comercios 392.00/Ton. 1Excepto en comercios, que es por tonelada.
