1 DISEÑO E IMPLEMENTACION DE UN AMBIENTE VIRTUALIZADO USANDO VARIAS PLATAFORMAS DE CORREO ELECTRÓNICO E INTEGRANDOSE ENTRE ELLOS Carlos Álvarez Camacho Jorge Mise Luzardo

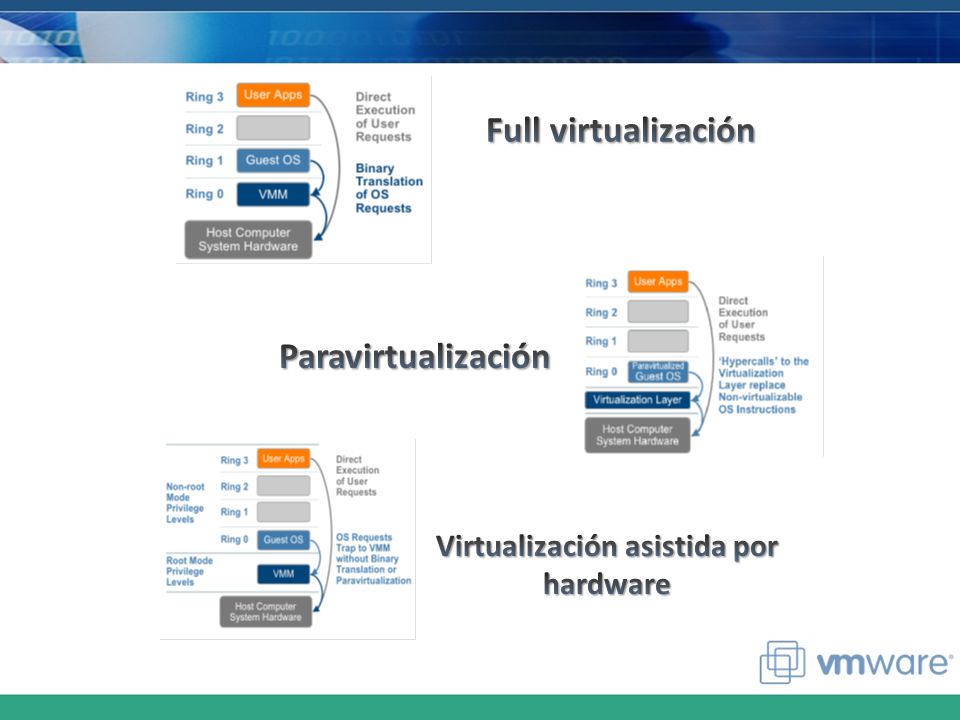

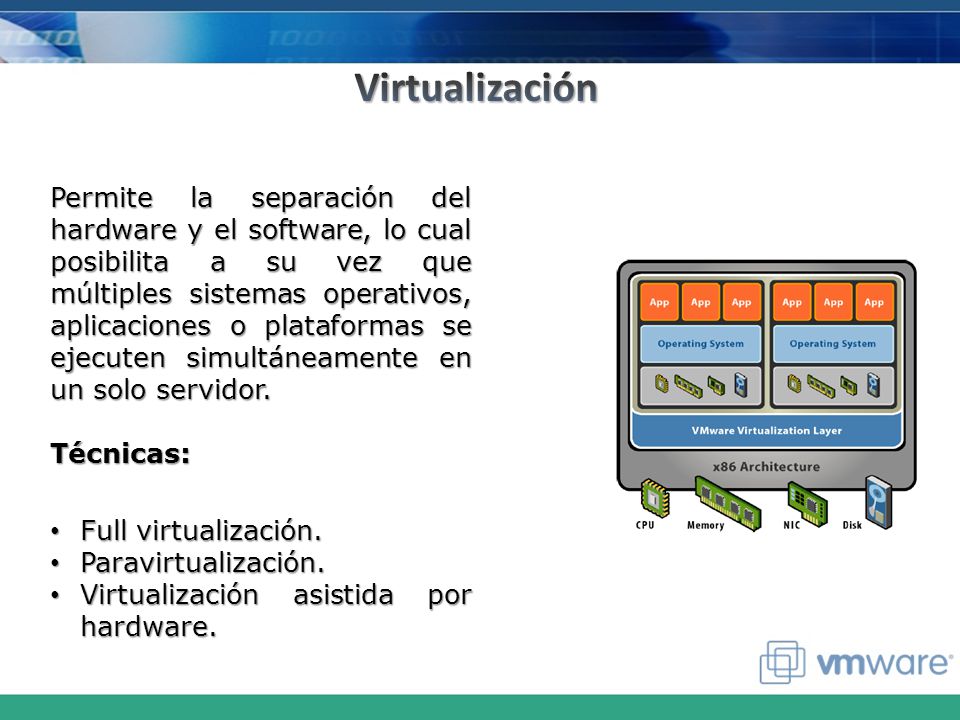

2 Permite la separación del hardware y el software, lo cual posibilita a su vez que múltiples sistemas operativos, aplicaciones o plataformas se ejecuten simultáneamente en un solo servidor. Técnicas: Full virtualización. Full virtualización. Paravirtualización. Paravirtualización. Virtualización asistida por hardware. Virtualización asistida por hardware.

3

4

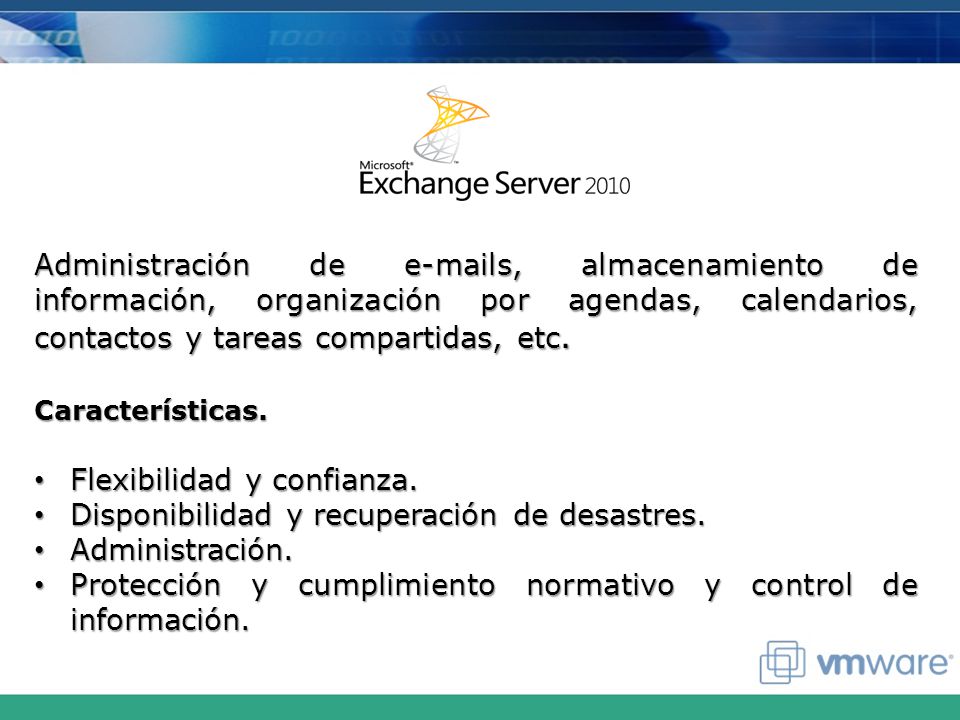

5 Administración de e-mails, almacenamiento de información, organización por agendas, calendarios, contactos y tareas compartidas, etc. Características. Flexibilidad y confianza. Flexibilidad y confianza. Disponibilidad y recuperación de desastres. Disponibilidad y recuperación de desastres. Administración. Administración. Protección y cumplimiento normativo y control de información. Protección y cumplimiento normativo y control de información.

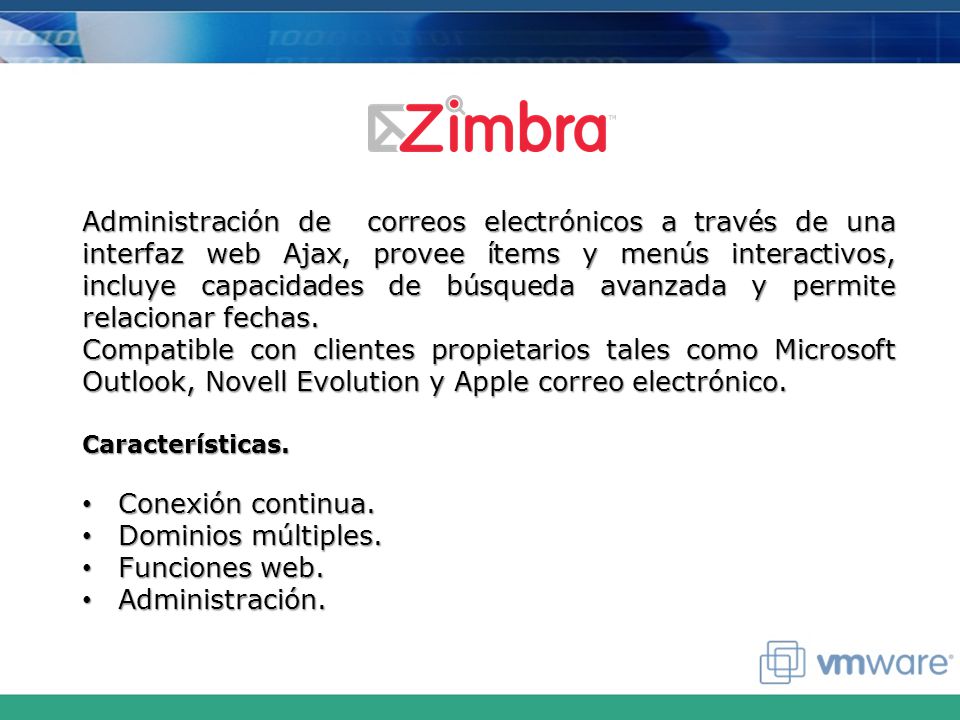

6 Administración de correos electrónicos a través de una interfaz web Ajax, provee ítems y menús interactivos, incluye capacidades de búsqueda avanzada y permite relacionar fechas. Compatible con clientes propietarios tales como Microsoft Outlook, Novell Evolution y Apple correo electrónico. Características. Conexión continua. Conexión continua. Dominios múltiples. Dominios múltiples. Funciones web. Funciones web. Administración. Administración.

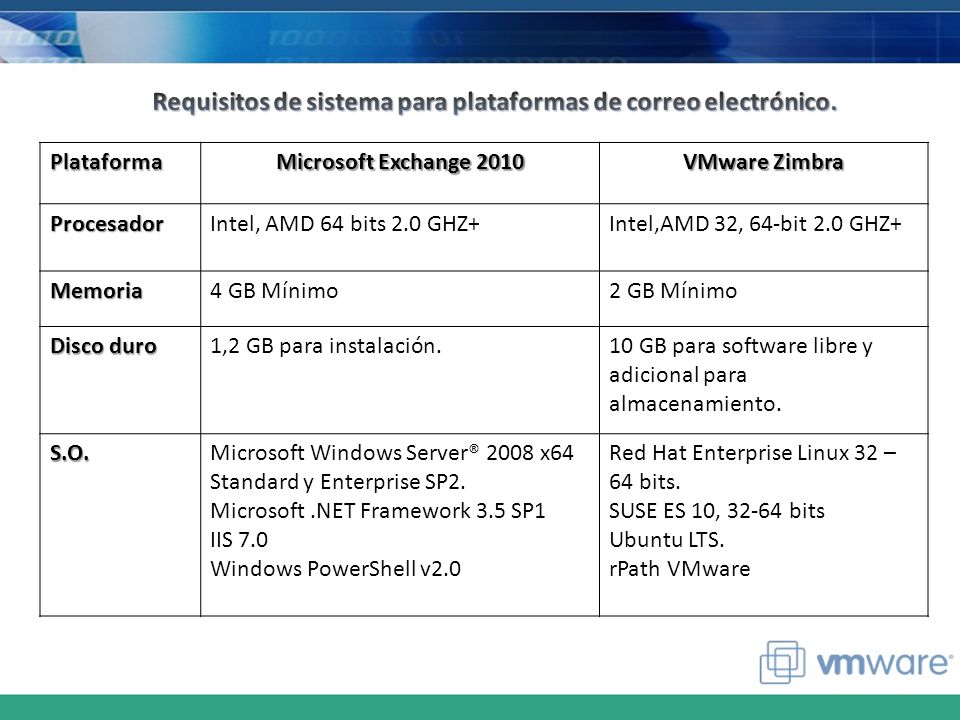

7 Plataforma Microsoft Exchange 2010 VMware Zimbra ProcesadorIntel, AMD 64 bits 2.0 GHZ+Intel,AMD 32, 64-bit 2.0 GHZ+ Memoria4 GB Mínimo2 GB Mínimo Disco duro 1,2 GB para instalación.10 GB para software libre y adicional para almacenamiento. S.O.Microsoft Windows Server® 2008 x64 Standard y Enterprise SP2. Microsoft.NET Framework 3.5 SP1 IIS 7.0 Windows PowerShell v2.0 Red Hat Enterprise Linux 32 – 64 bits. SUSE ES 10, 32-64 bits Ubuntu LTS. rPath VMware

8

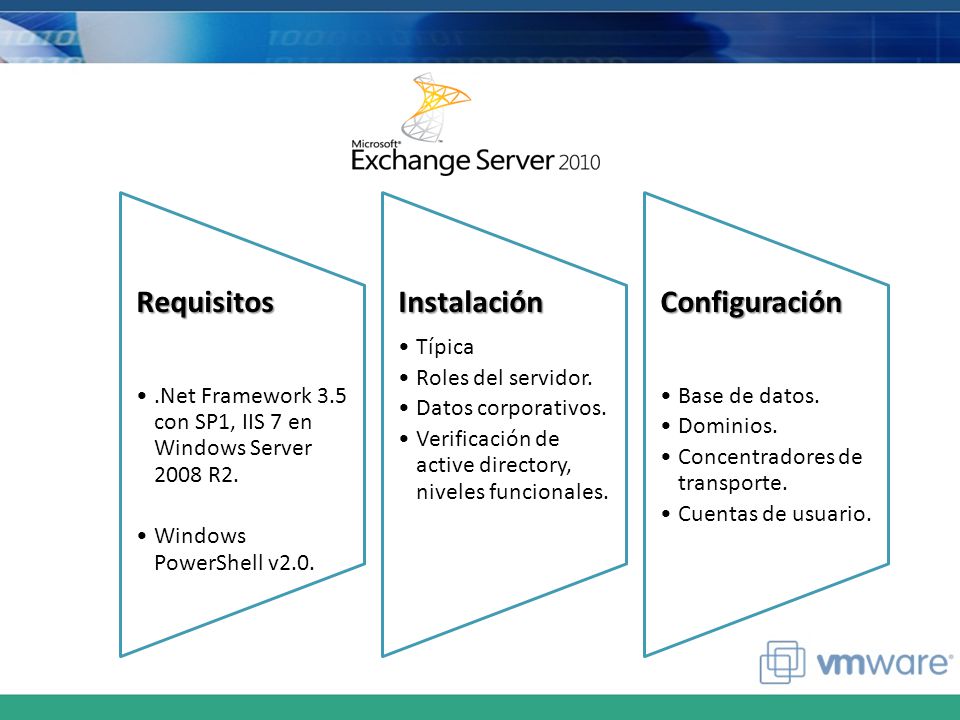

9 Requisitos.Net Framework 3.5 con SP1, IIS 7 en Windows Server 2008 R2. Windows PowerShell v2.0.Instalación Típica Roles del servidor. Datos corporativos. Verificación de active directory, niveles funcionales.Configuración Base de datos. Dominios. Concentradores de transporte. Cuentas de usuario.

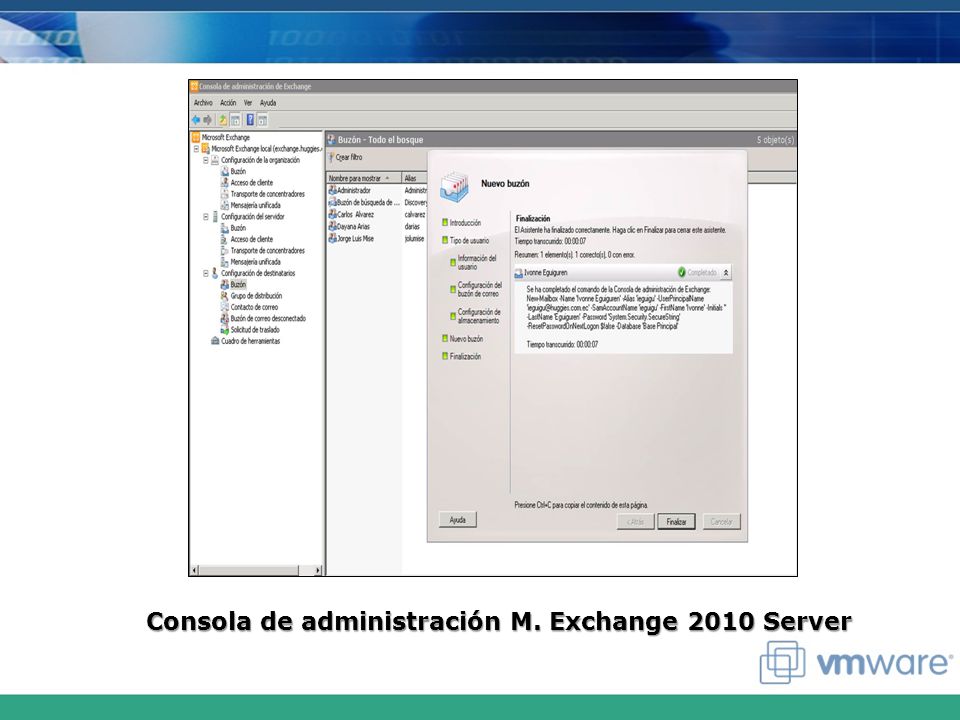

10 Consola de administración M. Exchange 2010 Server

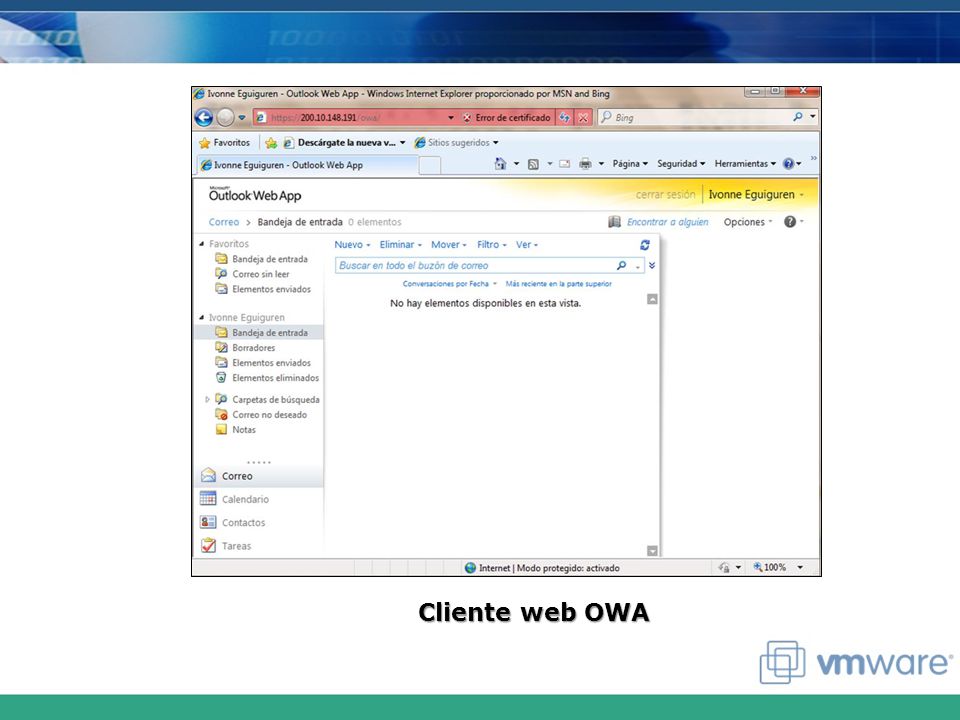

11 Cliente web OWA

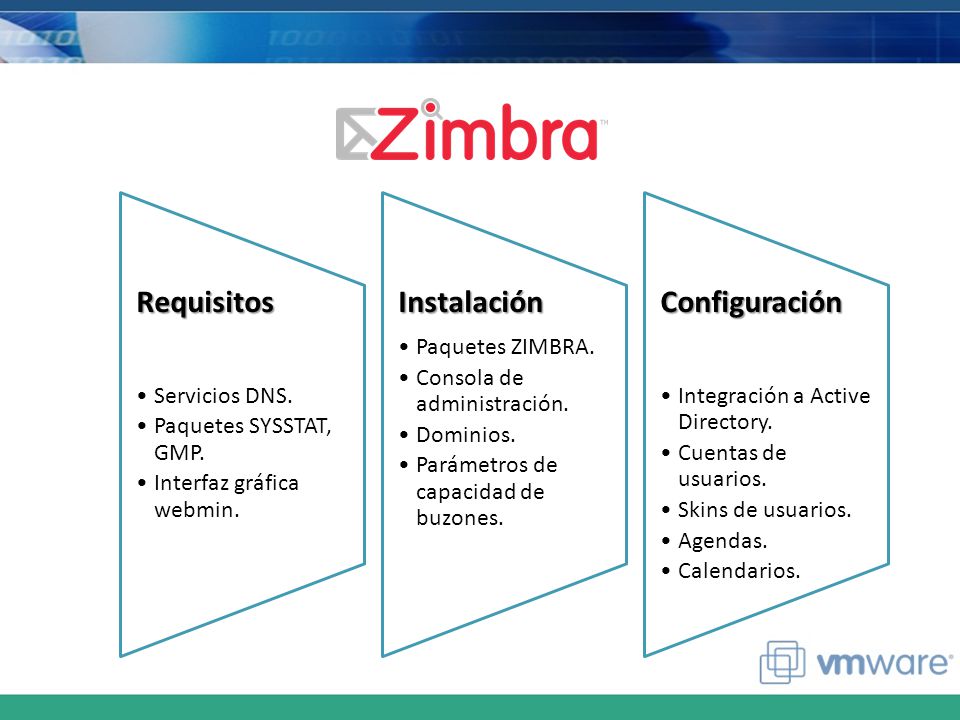

12 Requisitos Servicios DNS. Paquetes SYSSTAT, GMP. Interfaz gráfica webmin.Instalación Paquetes ZIMBRA. Consola de administración. Dominios. Parámetros de capacidad de buzones.Configuración Integración a Active Directory. Cuentas de usuarios. Skins de usuarios. Agendas. Calendarios.

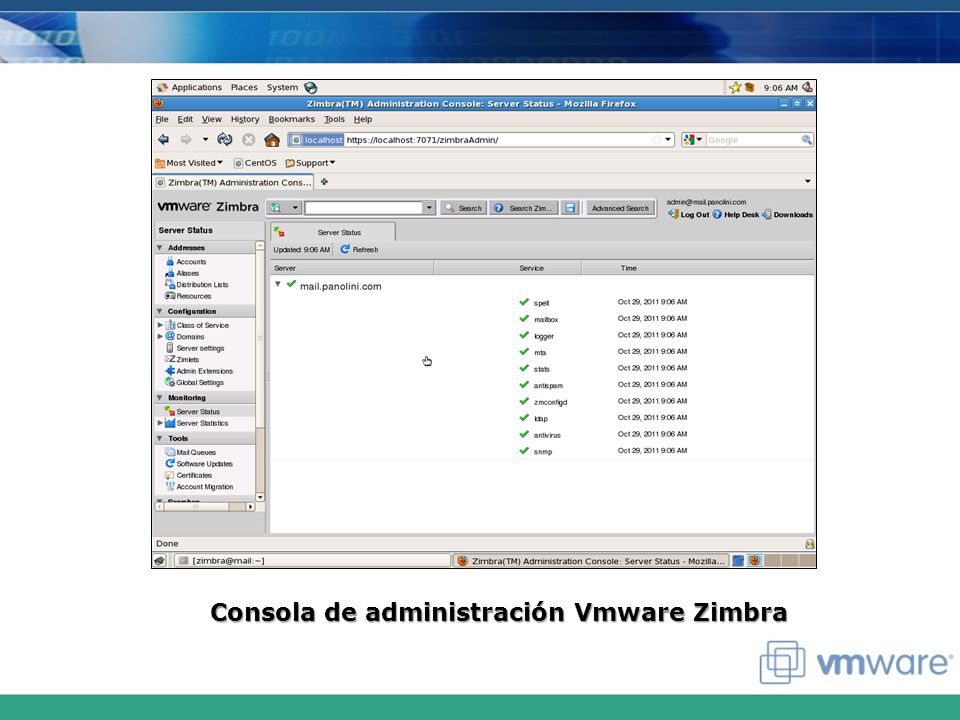

13 Consola de administración Vmware Zimbra

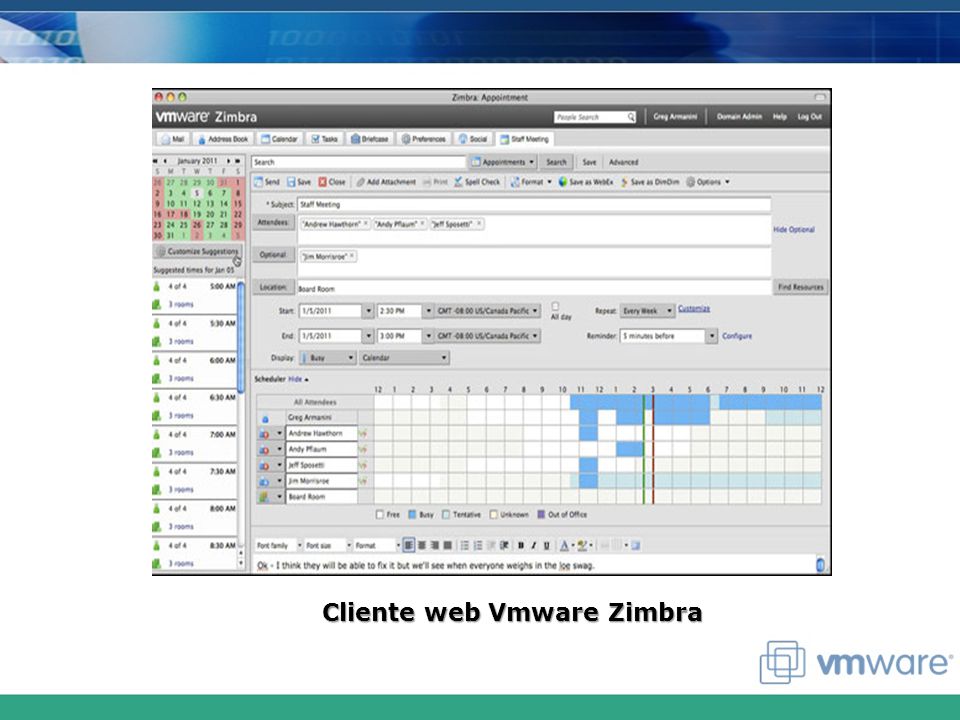

14 Cliente web Vmware Zimbra

15

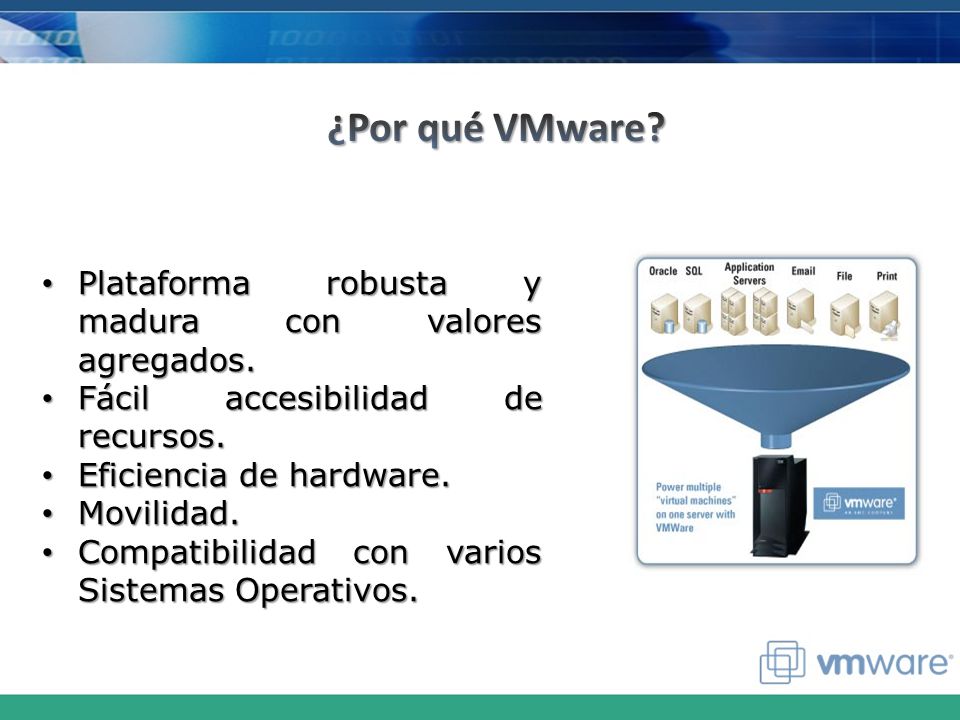

16 Plataforma robusta y madura con valores agregados. Plataforma robusta y madura con valores agregados. Fácil accesibilidad de recursos. Fácil accesibilidad de recursos. Eficiencia de hardware. Eficiencia de hardware. Movilidad. Movilidad. Compatibilidad con varios Sistemas Operativos. Compatibilidad con varios Sistemas Operativos.

17

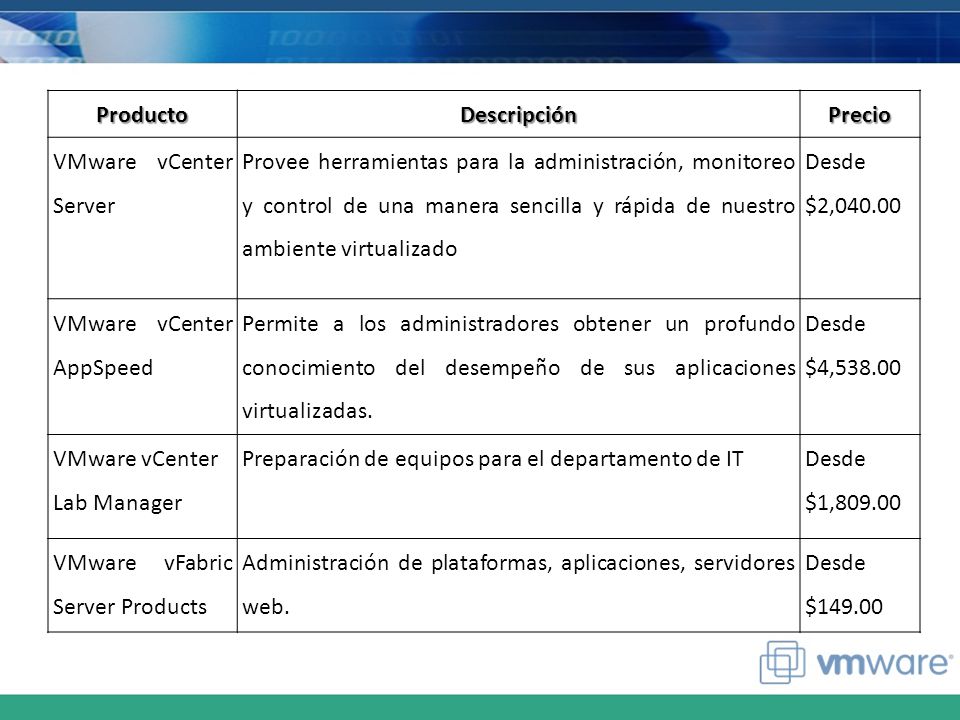

18 ProductoDescripciónPrecio VMware vCenter Server Provee herramientas para la administración, monitoreo y control de una manera sencilla y rápida de nuestro ambiente virtualizado Desde $2,040.00 VMware vCenter AppSpeed Permite a los administradores obtener un profundo conocimiento del desempeño de sus aplicaciones virtualizadas. Desde $4,538.00 VMware vCenter Lab Manager Preparación de equipos para el departamento de IT Desde $1,809.00 VMware vFabric Server Products Administración de plataformas, aplicaciones, servidores web. Desde $149.00

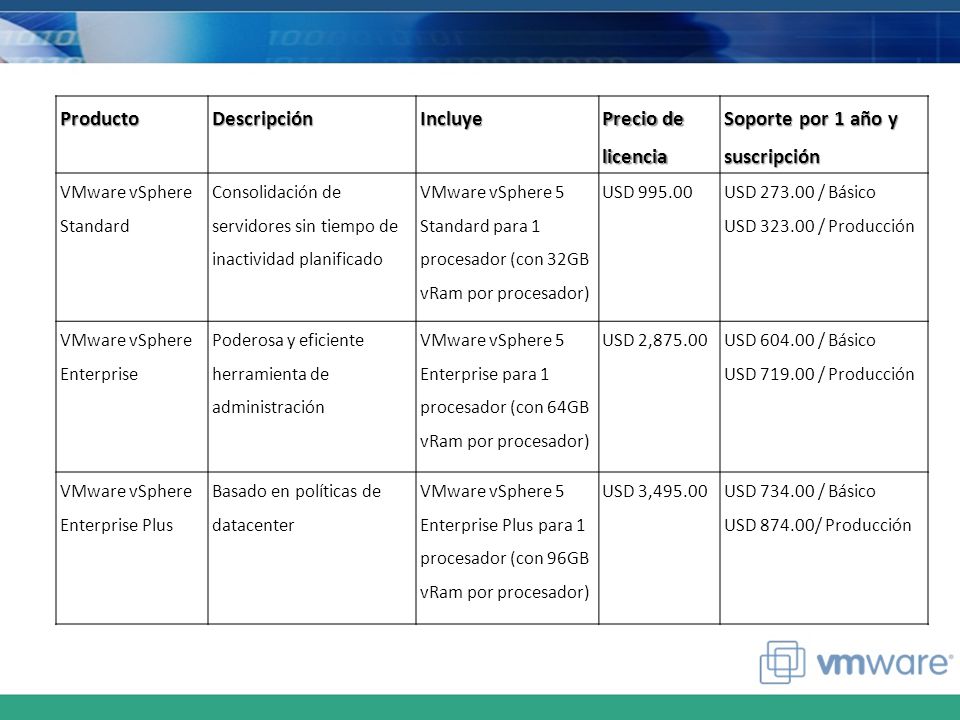

19 ProductoDescripciónIncluye Precio de licencia Soporte por 1 año y suscripción VMware vSphere Standard Consolidación de servidores sin tiempo de inactividad planificado VMware vSphere 5 Standard para 1 procesador (con 32GB vRam por procesador) USD 995.00 USD 273.00 / Básico USD 323.00 / Producción VMware vSphere Enterprise Poderosa y eficiente herramienta de administración VMware vSphere 5 Enterprise para 1 procesador (con 64GB vRam por procesador) USD 2,875.00 USD 604.00 / Básico USD 719.00 / Producción VMware vSphere Enterprise Plus Basado en políticas de datacenter VMware vSphere 5 Enterprise Plus para 1 procesador (con 96GB vRam por procesador) USD 3,495.00USD 734.00 / Básico USD 874.00/ Producción

20

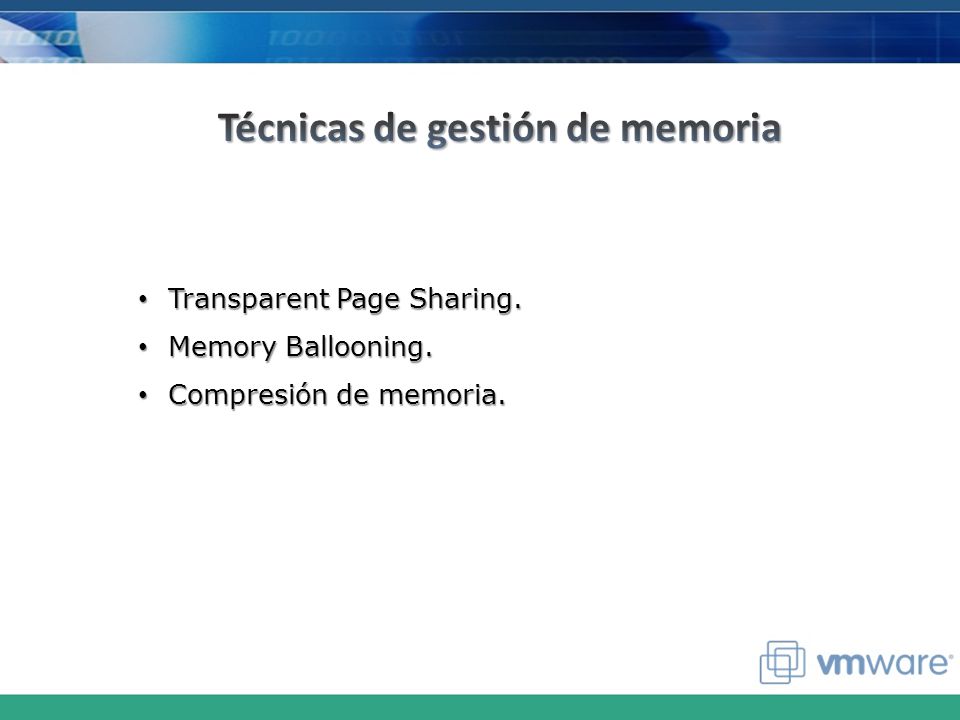

21 Transparent Page Sharing. Transparent Page Sharing. Memory Ballooning. Memory Ballooning. Compresión de memoria. Compresión de memoria.

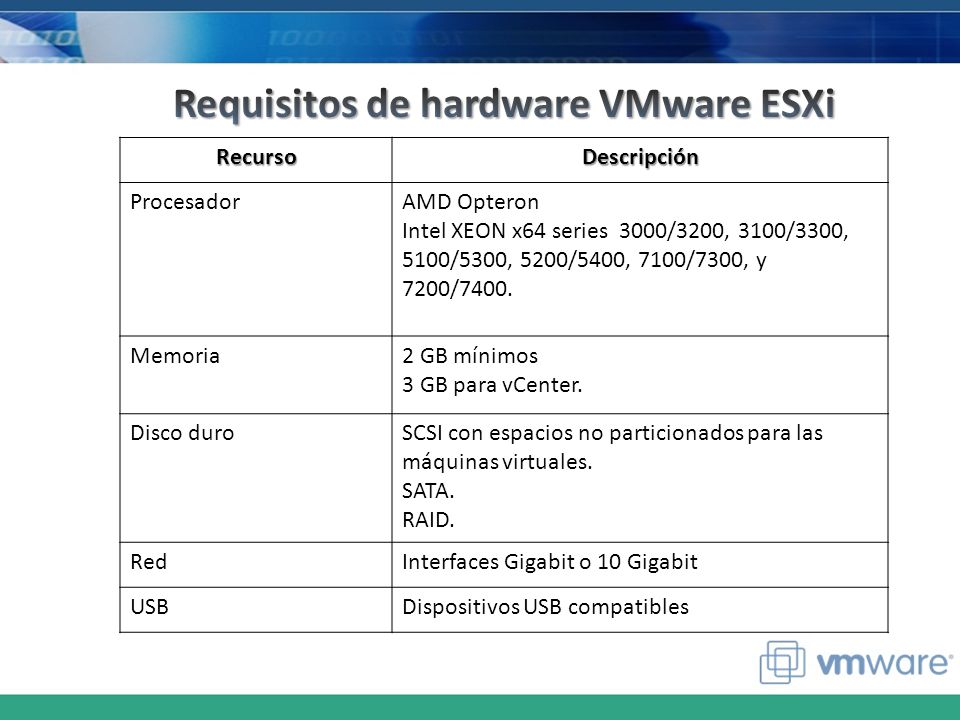

22 RecursoDescripción ProcesadorAMD Opteron Intel XEON x64 series 3000/3200, 3100/3300, 5100/5300, 5200/5400, 7100/7300, y 7200/7400. Memoria2 GB mínimos 3 GB para vCenter. Disco duroSCSI con espacios no particionados para las máquinas virtuales. SATA. RAID. RedInterfaces Gigabit o 10 Gigabit USBDispositivos USB compatibles

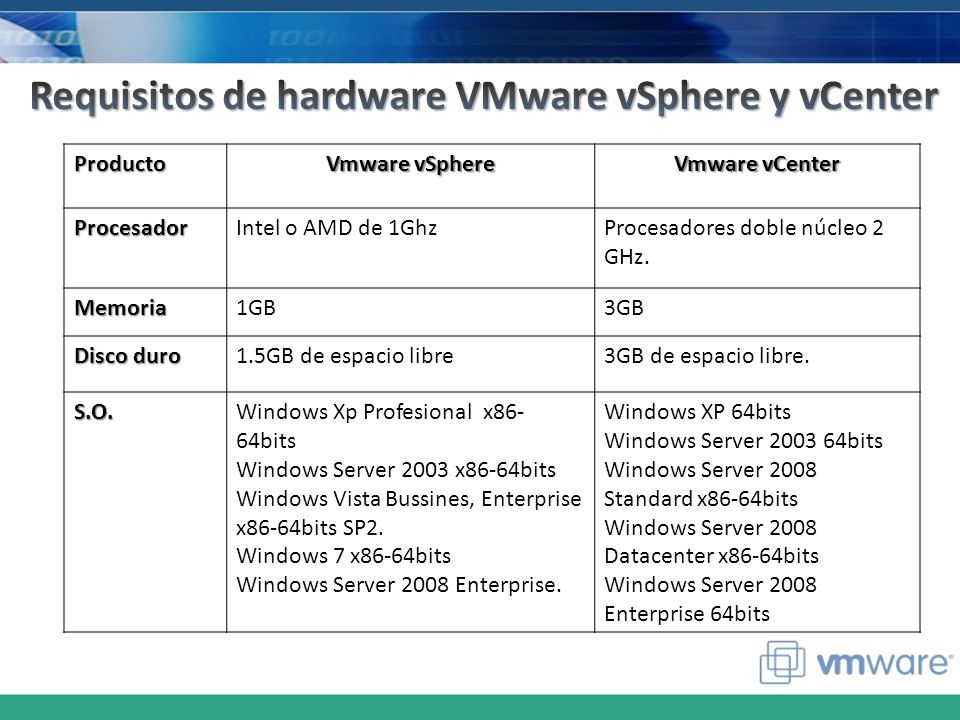

23 Producto Vmware vSphere Vmware vCenter ProcesadorIntel o AMD de 1GhzProcesadores doble núcleo 2 GHz. Memoria1GB3GB Disco duro 1.5GB de espacio libre3GB de espacio libre. S.O.Windows Xp Profesional x86- 64bits Windows Server 2003 x86-64bits Windows Vista Bussines, Enterprise x86-64bits SP2. Windows 7 x86-64bits Windows Server 2008 Enterprise. Windows XP 64bits Windows Server 2003 64bits Windows Server 2008 Standard x86-64bits Windows Server 2008 Datacenter x86-64bits Windows Server 2008 Enterprise 64bits

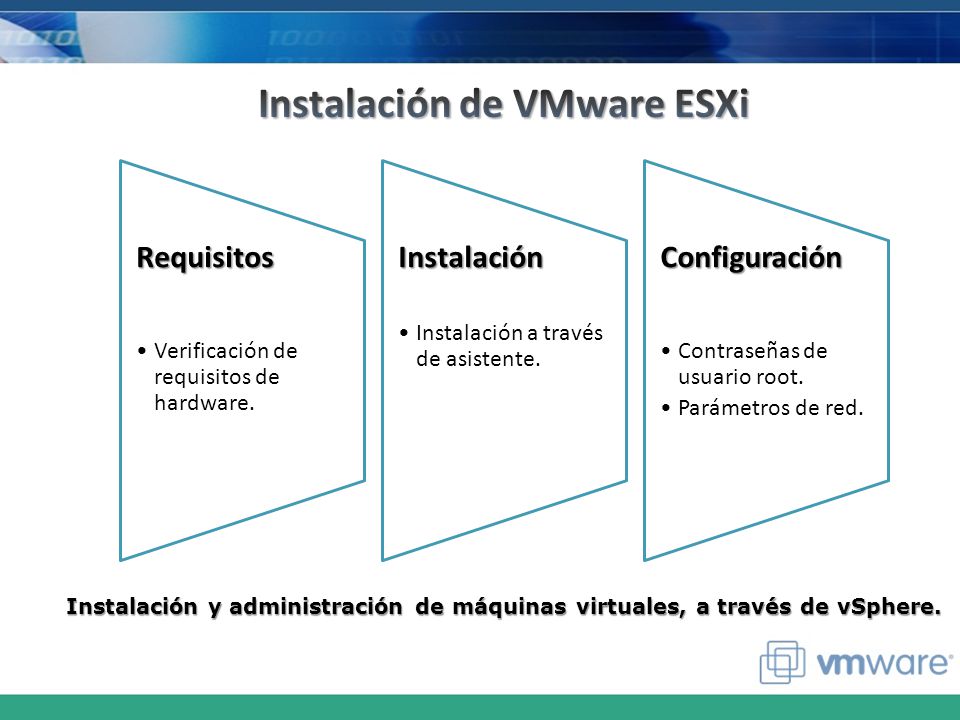

24 Requisitos Verificación de requisitos de hardware.Instalación Instalación a través de asistente.Configuración Contraseñas de usuario root. Parámetros de red. Instalación y administración de máquinas virtuales, a través de vSphere.

25 Consola vSphere

26

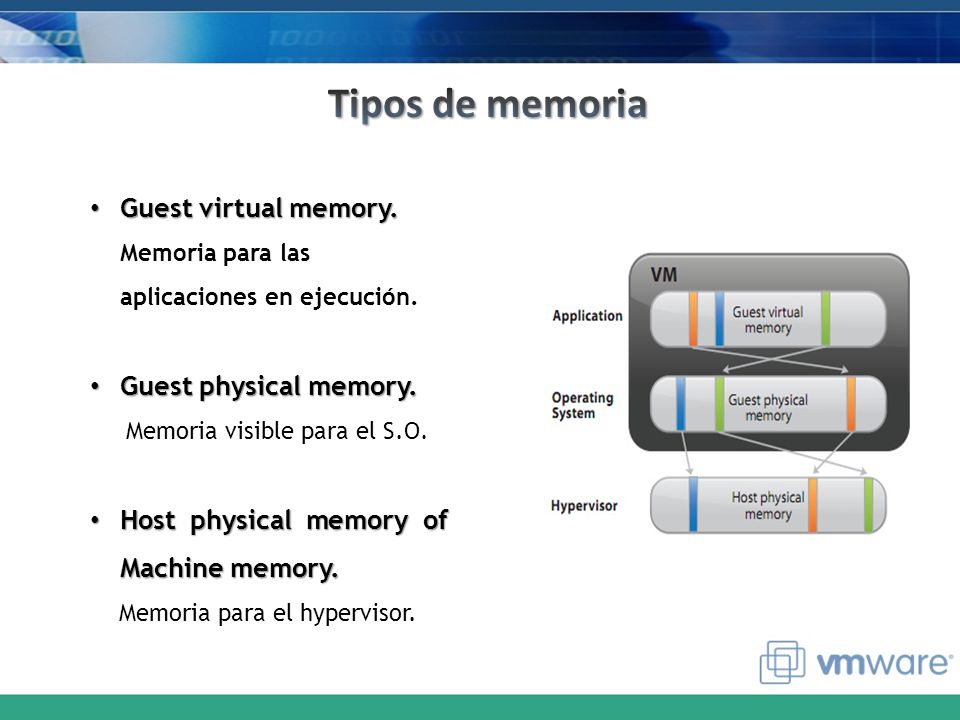

27 Guest virtual memory. Guest virtual memory. Memoria para las aplicaciones en ejecución. Guest physical memory. Guest physical memory. Memoria visible para el S.O. Host physical memory of Machine memory. Host physical memory of Machine memory. Memoria para el hypervisor.

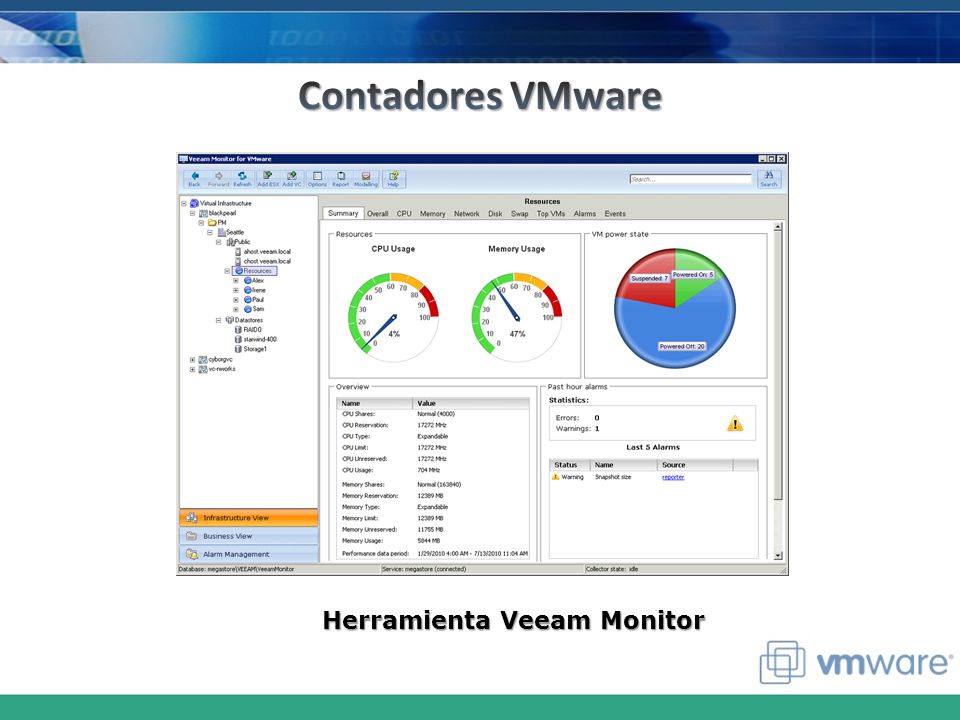

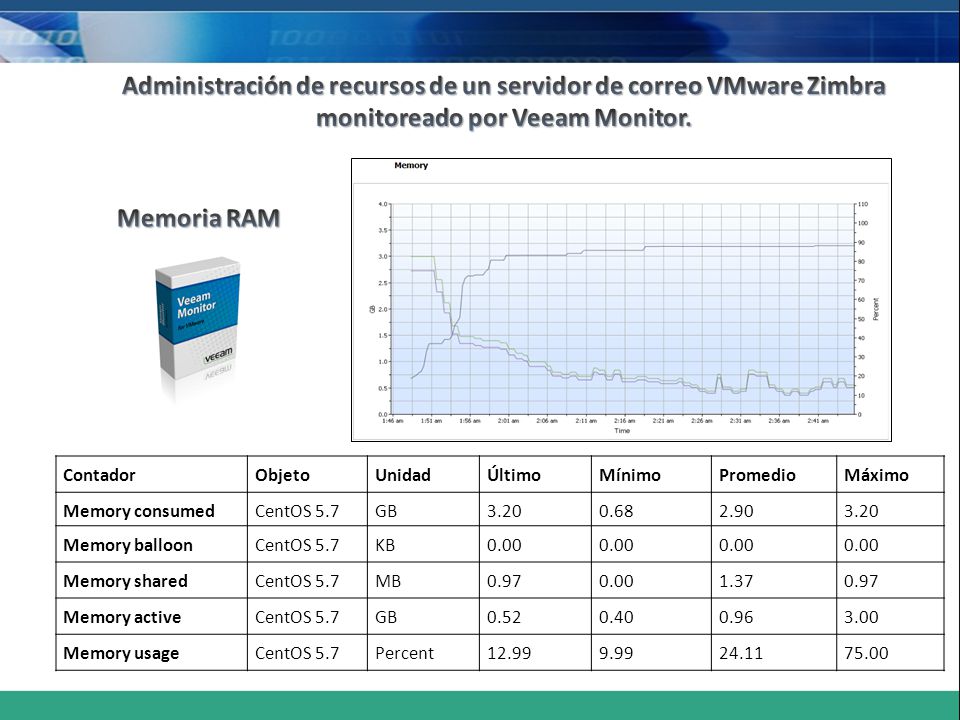

28 Herramienta Veeam Monitor

29 ContadorObjetoUnidadÚltimoMínimoPromedioMáximo Memory consumedCentOS 5.7GB3.200.682.903.20 Memory balloonCentOS 5.7KB0.00 Memory sharedCentOS 5.7MB0.970.001.370.97 Memory activeCentOS 5.7GB0.520.400.963.00 Memory usageCentOS 5.7Percent12.999.9924.1175.00

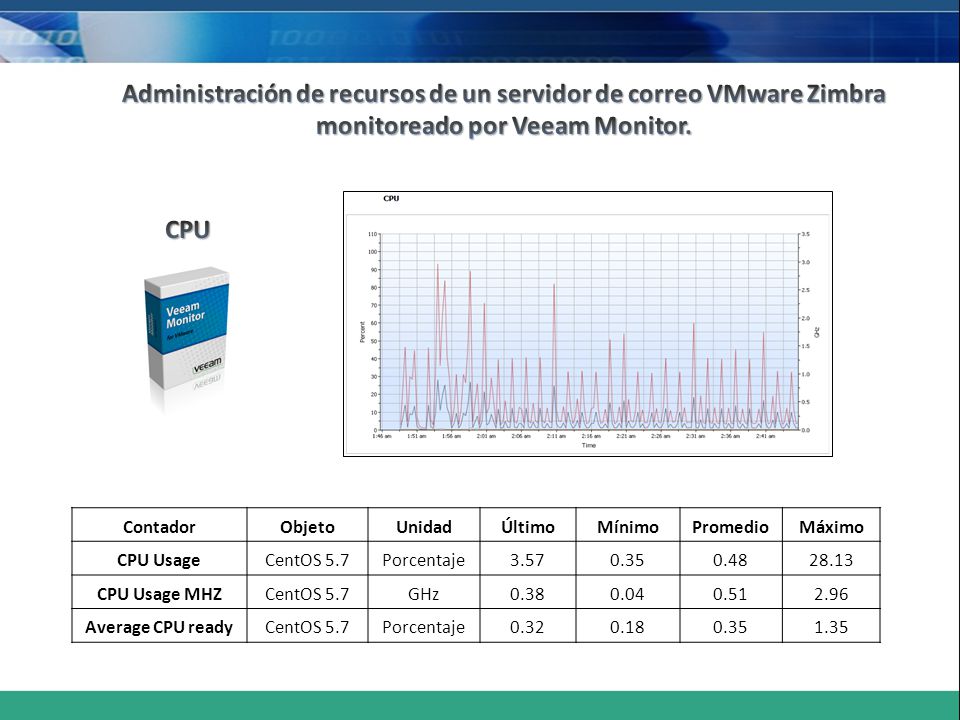

30 ContadorObjetoUnidadÚltimoMínimoPromedioMáximo CPU UsageCentOS 5.7Porcentaje3.570.350.4828.13 CPU Usage MHZCentOS 5.7GHz0.380.040.512.96 Average CPU readyCentOS 5.7Porcentaje0.320.180.351.35

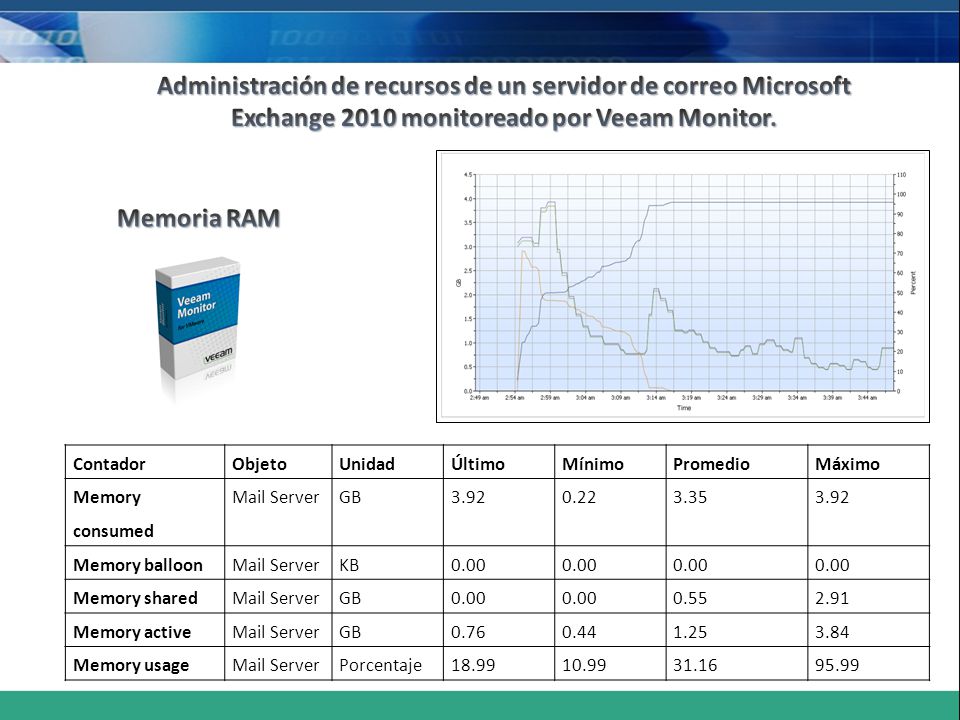

31 ContadorObjetoUnidadÚltimoMínimoPromedioMáximo Memory consumed Mail ServerGB3.920.223.353.92 Memory balloonMail ServerKB0.00 Memory sharedMail ServerGB0.00 0.552.91 Memory activeMail ServerGB0.760.441.253.84 Memory usageMail ServerPorcentaje18.9910.9931.1695.99

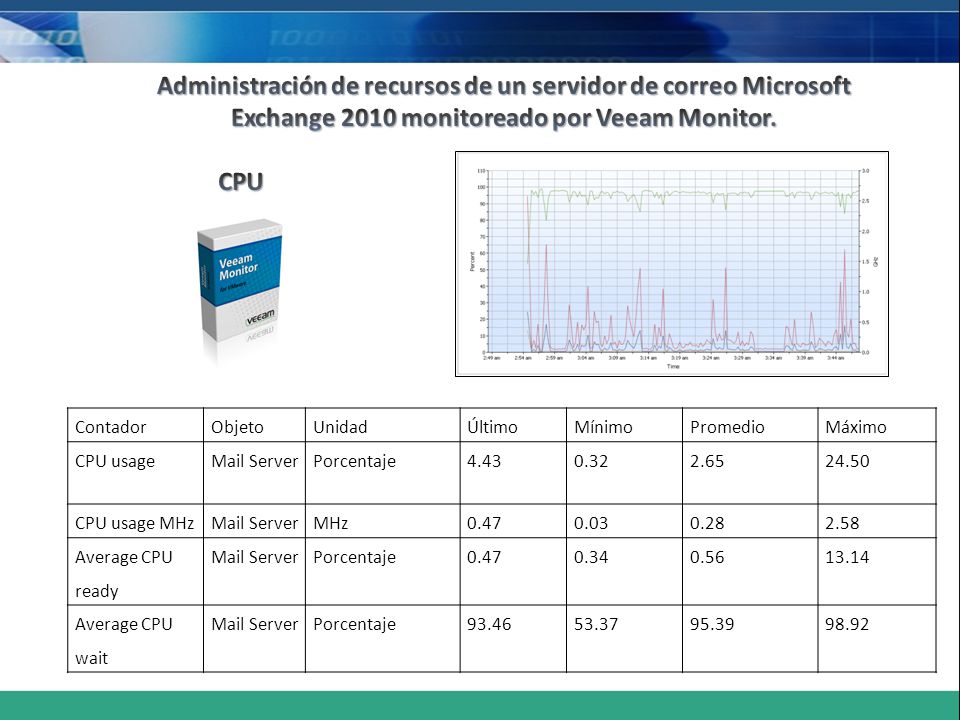

32 ContadorObjetoUnidadÚltimoMínimoPromedioMáximo CPU usageMail ServerPorcentaje4.430.322.6524.50 CPU usage MHzMail ServerMHz0.470.030.282.58 Average CPU ready Mail ServerPorcentaje0.470.340.5613.14 Average CPU wait Mail ServerPorcentaje93.4653.3795.3998.92

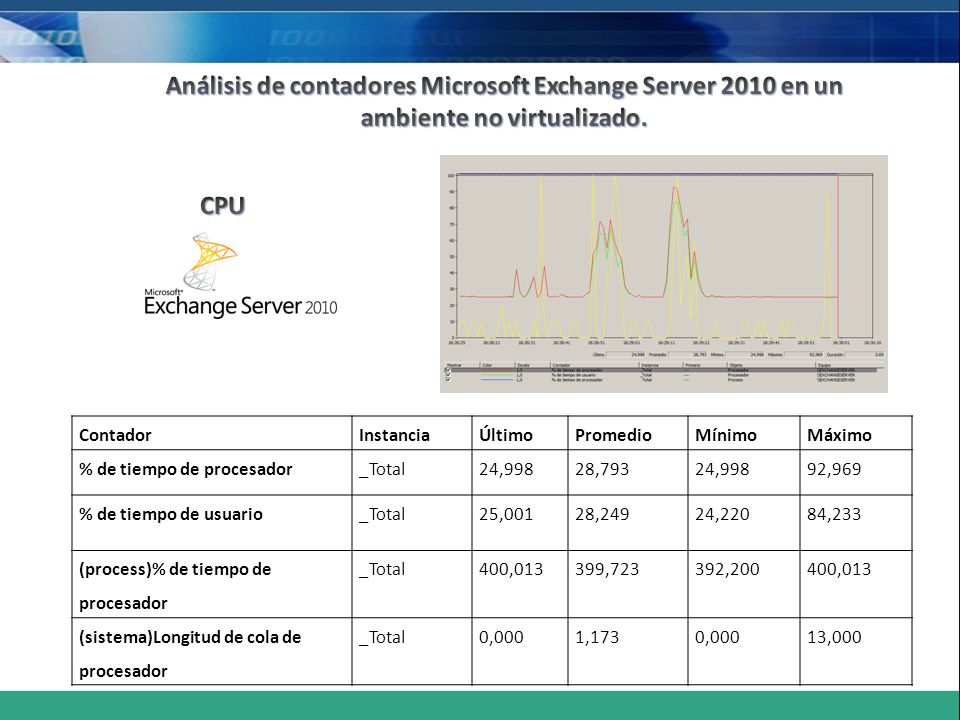

33 ContadorInstanciaÚltimoPromedioMínimoMáximo % de tiempo de procesador_Total24,99828,79324,99892,969 % de tiempo de usuario_Total25,00128,24924,22084,233 (process)% de tiempo de procesador _Total400,013399,723392,200400,013 (sistema)Longitud de cola de procesador _Total0,0001,1730,00013,000

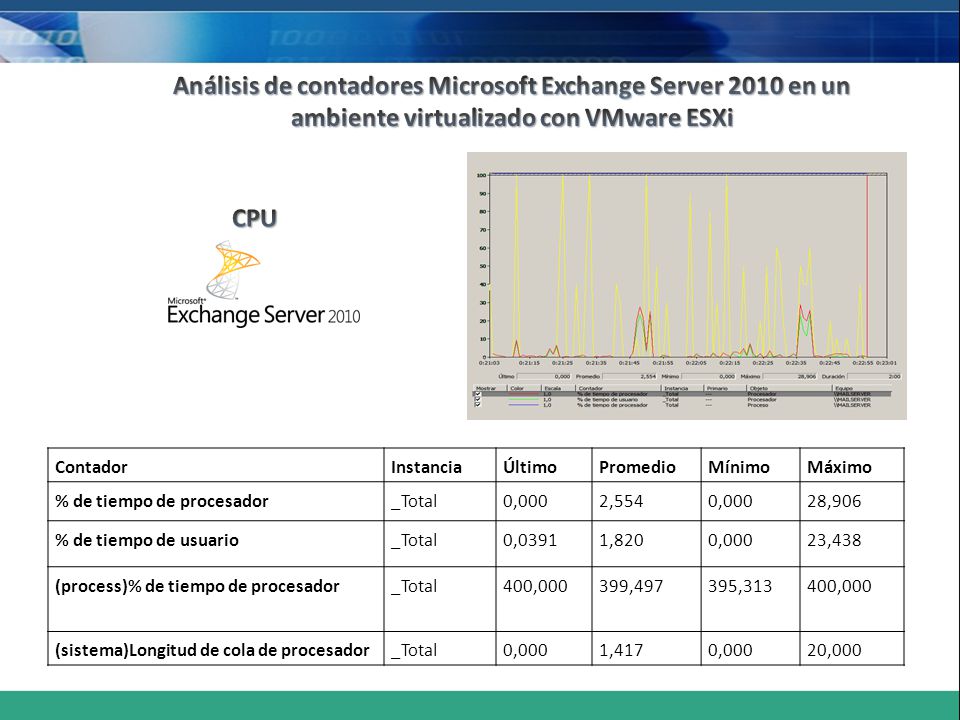

34 ContadorInstanciaÚltimoPromedioMínimoMáximo % de tiempo de procesador_Total0,0002,5540,00028,906 % de tiempo de usuario_Total0,03911,8200,00023,438 (process)% de tiempo de procesador_Total400,000399,497395,313400,000 (sistema)Longitud de cola de procesador_Total0,0001,4170,00020,000

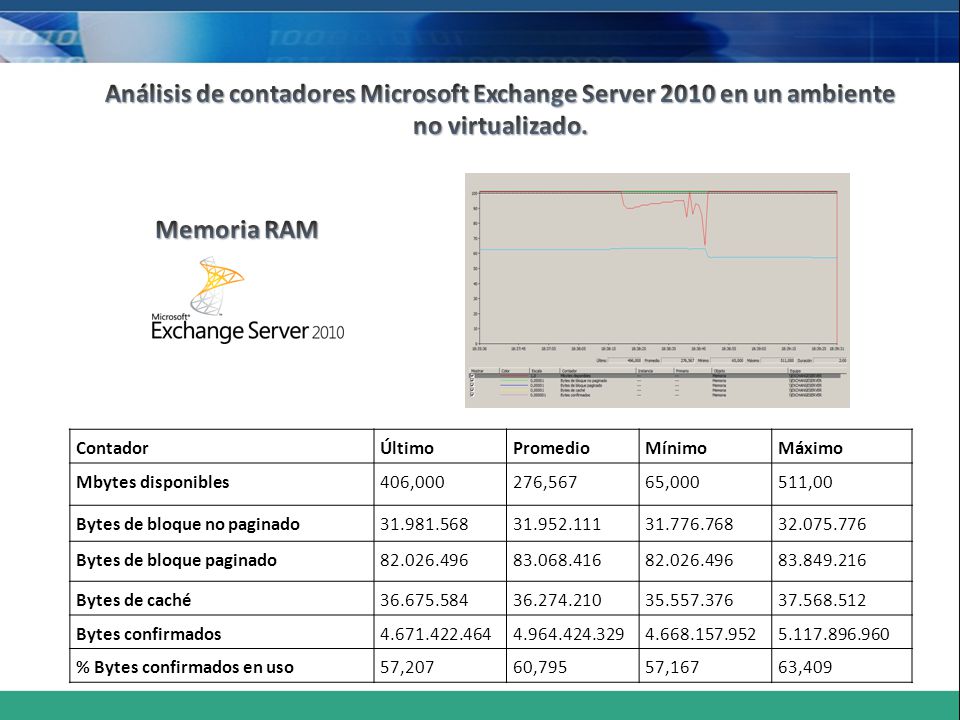

35 ContadorÚltimoPromedioMínimoMáximo Mbytes disponibles406,000276,56765,000511,00 Bytes de bloque no paginado31.981.56831.952.11131.776.76832.075.776 Bytes de bloque paginado82.026.49683.068.41682.026.49683.849.216 Bytes de caché36.675.58436.274.21035.557.37637.568.512 Bytes confirmados4.671.422.4644.964.424.3294.668.157.9525.117.896.960 % Bytes confirmados en uso57,20760,79557,16763,409

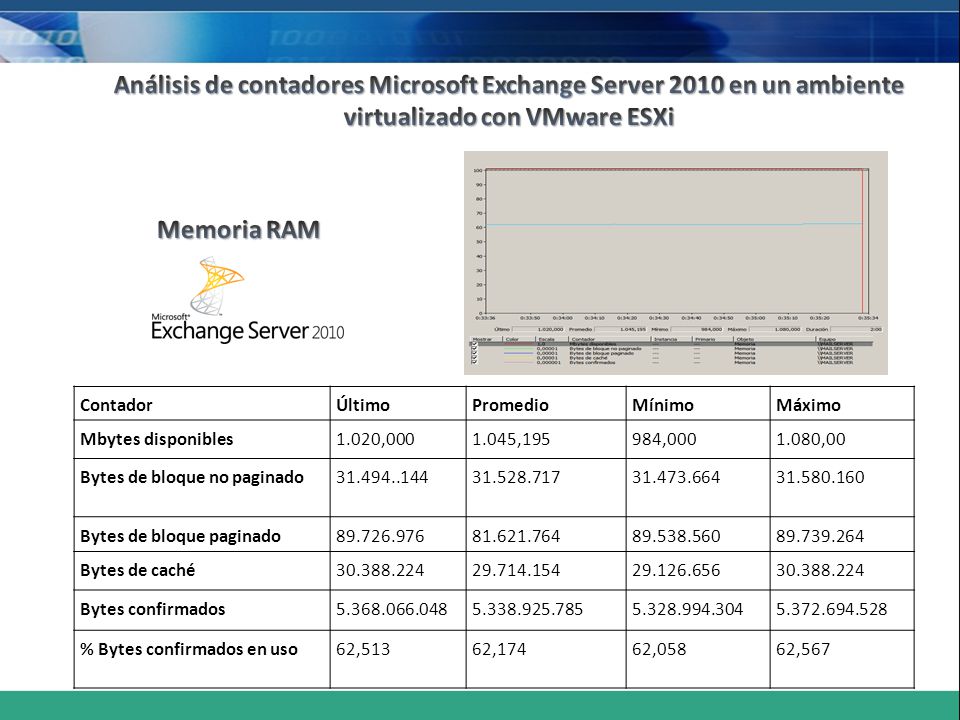

36 ContadorÚltimoPromedioMínimoMáximo Mbytes disponibles1.020,0001.045,195984,0001.080,00 Bytes de bloque no paginado31.494..14431.528.71731.473.66431.580.160 Bytes de bloque paginado89.726.97681.621.76489.538.56089.739.264 Bytes de caché30.388.22429.714.15429.126.65630.388.224 Bytes confirmados5.368.066.0485.338.925.7855.328.994.3045.372.694.528 % Bytes confirmados en uso62,51362,17462,05862,567

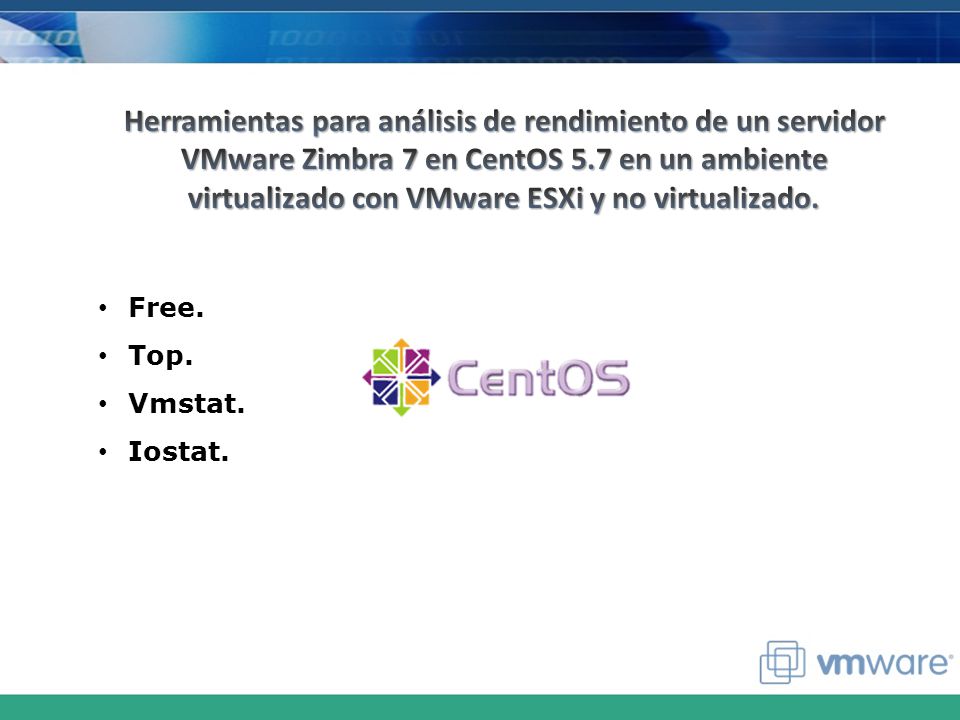

37 Free. Top. Vmstat. Iostat.

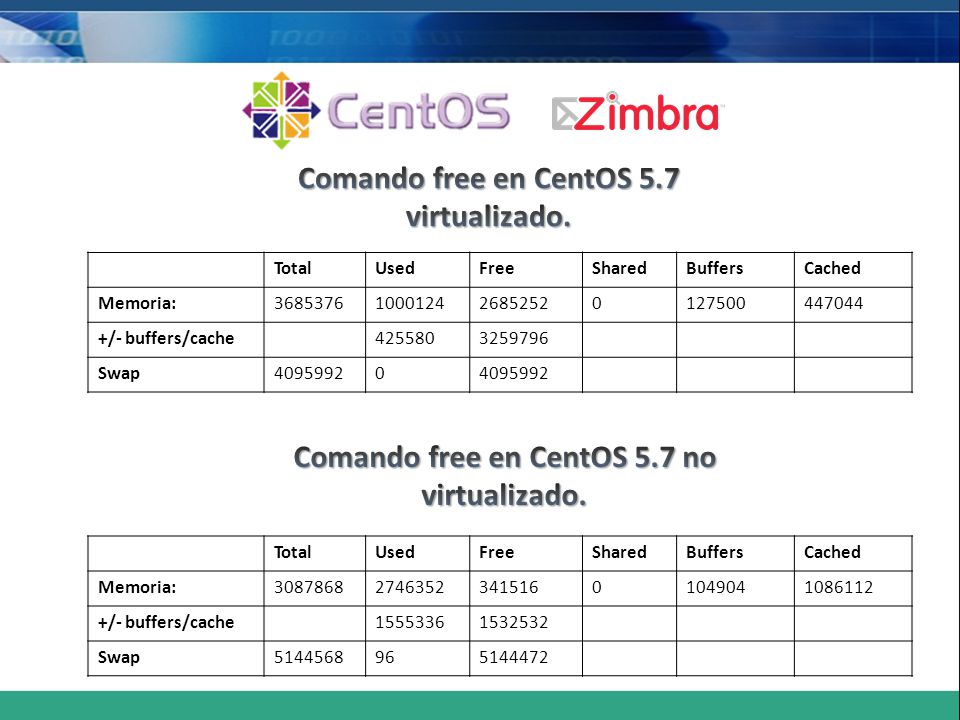

38 TotalUsedFreeSharedBuffersCached Memoria:3685376100012426852520127500447044 +/- buffers/cache4255803259796 Swap40959920 TotalUsedFreeSharedBuffersCached Memoria:3087868274635234151601049041086112 +/- buffers/cache15553361532532 Swap5144568965144472

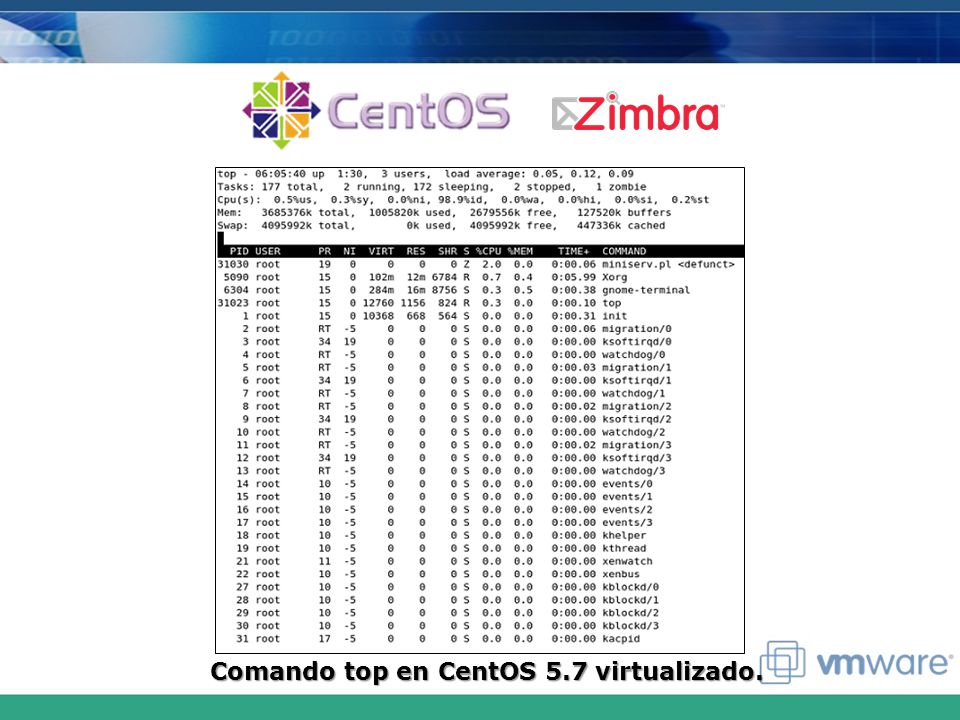

39 Comando top en CentOS 5.7 virtualizado.

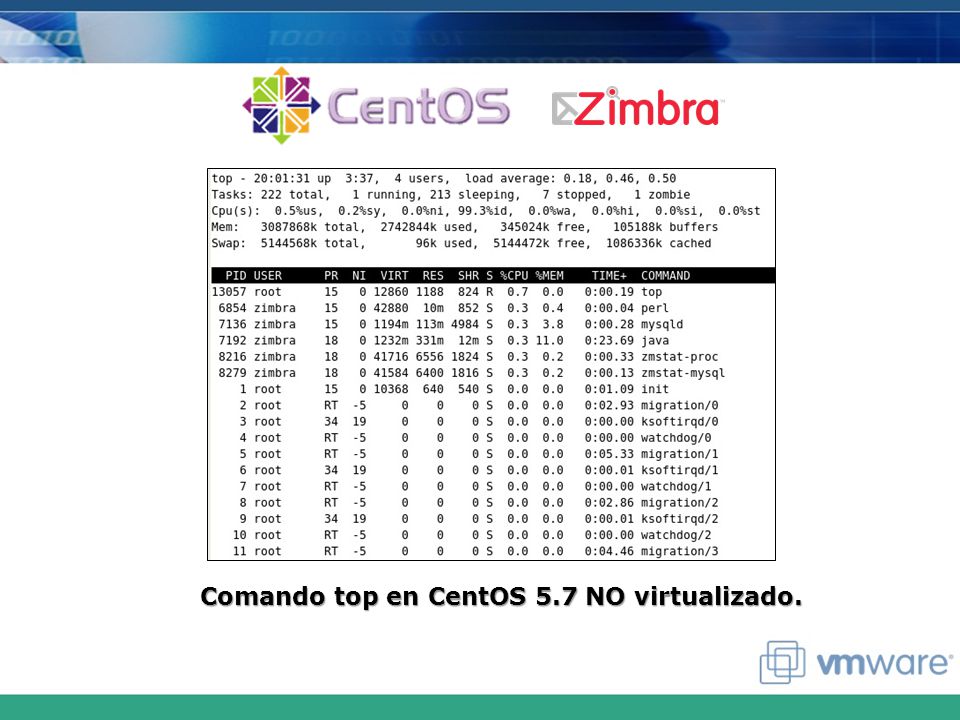

40 Comando top en CentOS 5.7 NO virtualizado.

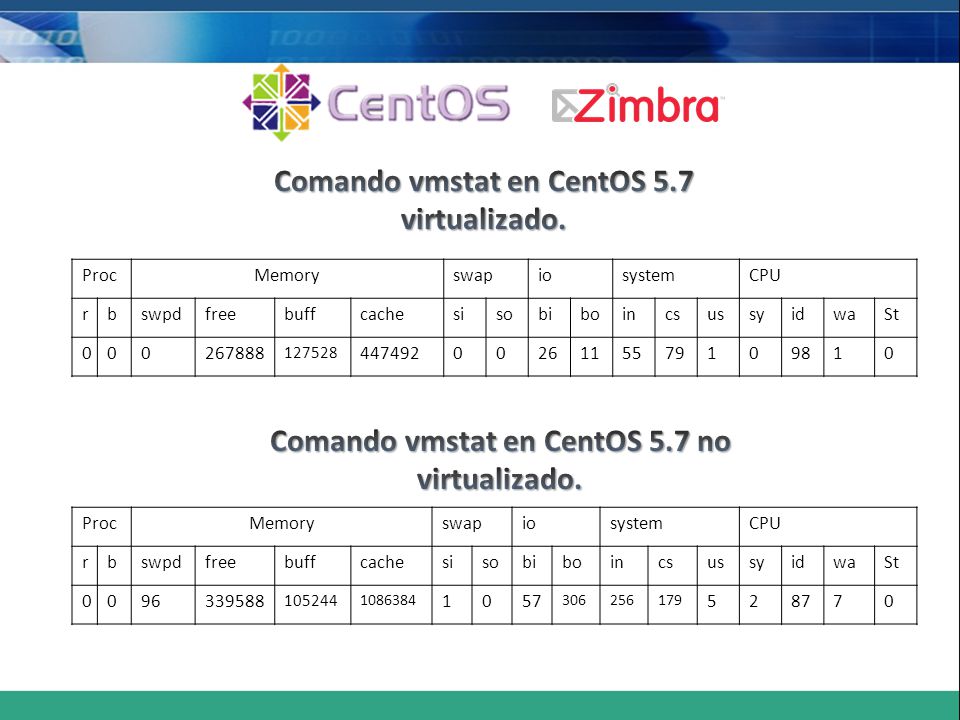

41 ProcMemoryswapiosystemCPU rbswpdfreebuffcachesisobiboincsussyidwaSt 000267888 127528 4474920026115579109810 ProcMemoryswapiosystemCPU rbswpdfreebuffcachesisobiboincsussyidwaSt 0096339588 105244 1086384 1057 306256179 528770

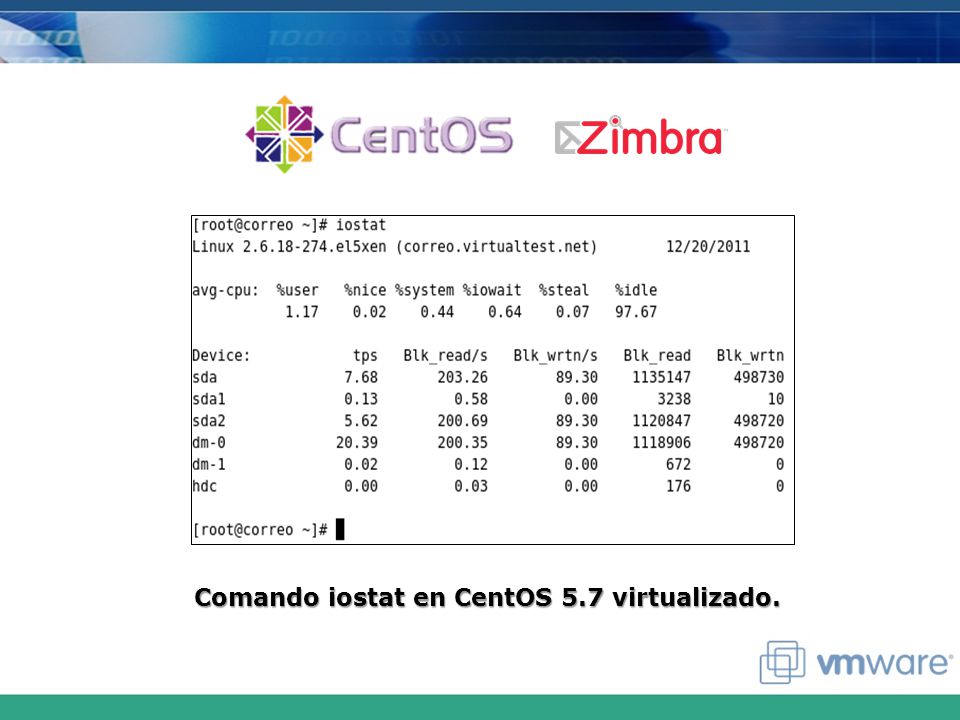

42 Comando iostat en CentOS 5.7 virtualizado.

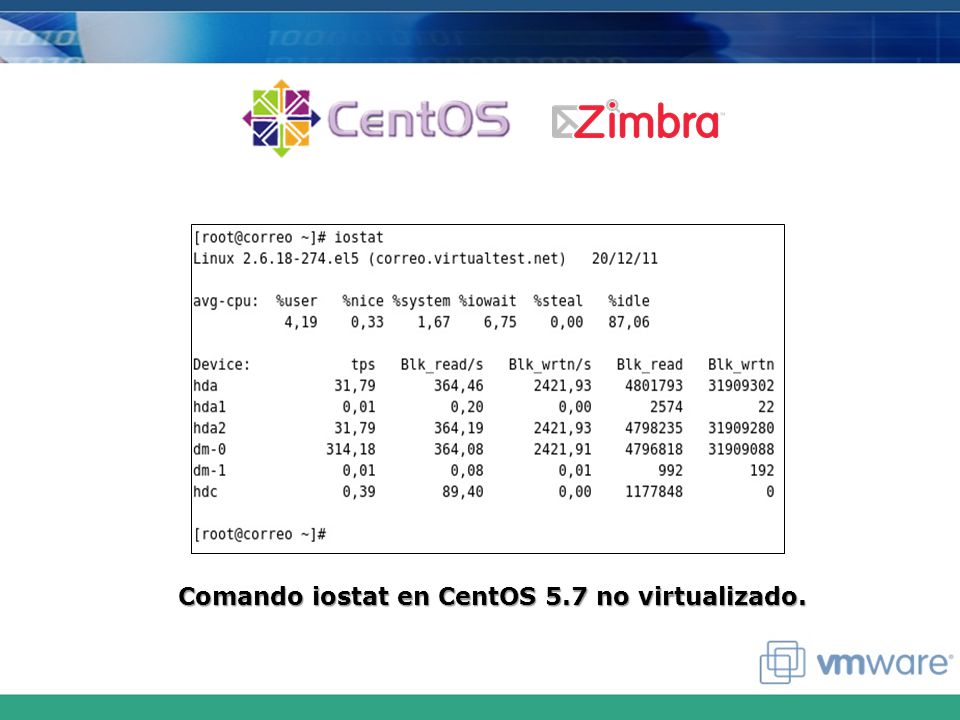

43 Comando iostat en CentOS 5.7 no virtualizado.

44

45

46

47

48 Gracias
