1 Programación en Matlab
Continuación

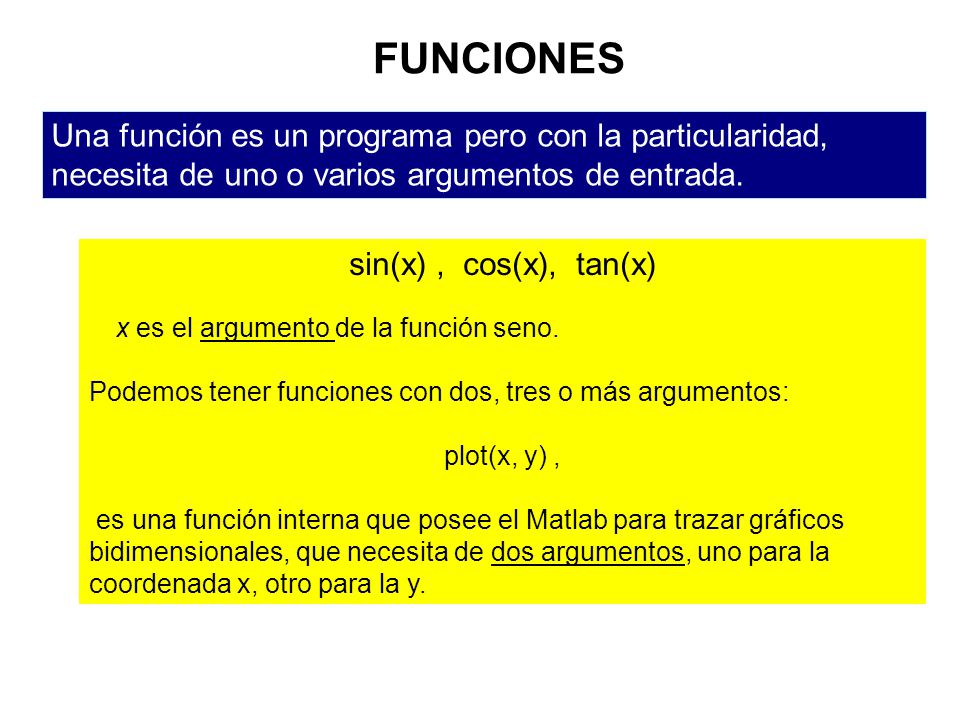

2 FUNCIONES Una función es un programa pero con la particularidad, necesita de uno o varios argumentos de entrada. sin(x) , cos(x), tan(x) x es el argumento de la función seno. Podemos tener funciones con dos, tres o más argumentos: plot(x, y) , es una función interna que posee el Matlab para trazar gráficos bidimensionales, que necesita de dos argumentos, uno para la coordenada x, otro para la y.

3

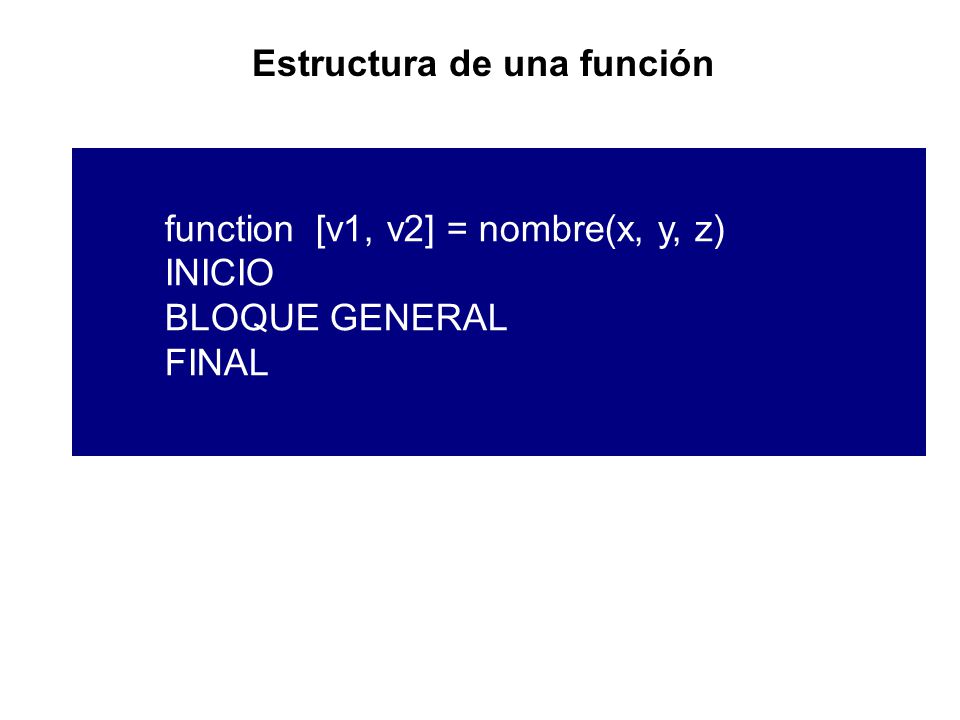

4 Estructura de una función
function  [v1, v2] = nombre(x, y, z)         INICIO         BLOQUE GENERAL         FINAL

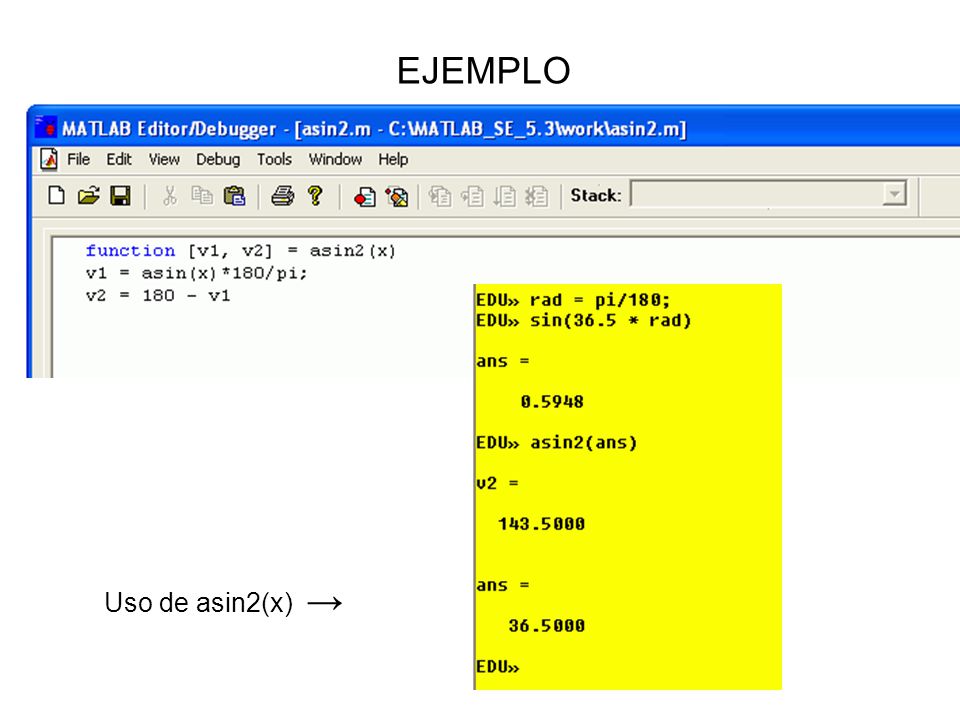

5 EJEMPLO Uso de asin2(x) →

6 Estructura general de las funciones
function [ variables de retorno] = nombre(lista de argumentos) Caso más general function v1 = nombre(lista de argumentos)   function         nombre(lista de argumentos)

7

8

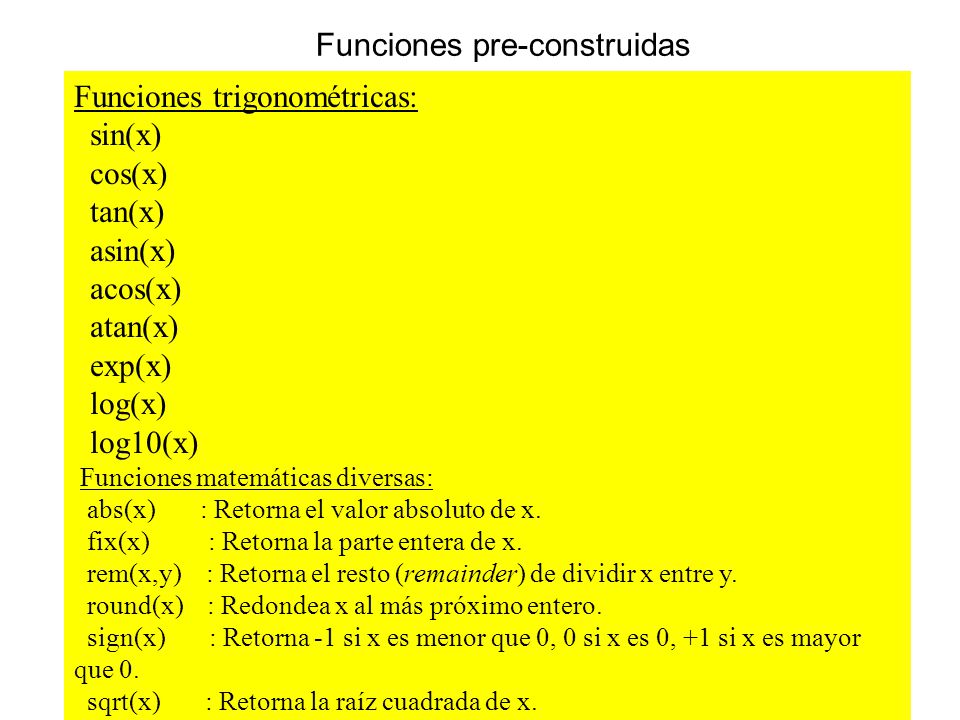

9 Funciones pre-construidas
Funciones trigonométricas:   sin(x)   cos(x)   tan(x)   asin(x)   acos(x)   atan(x)   exp(x)   log(x)   log10(x)  Funciones matemáticas diversas:   abs(x)       : Retorna el valor absoluto de x.   fix(x)         : Retorna la parte entera de x.   rem(x,y)    : Retorna el resto (remainder) de dividir x entre y.   round(x)    : Redondea x al más próximo entero.   sign(x)       : Retorna -1 si x es menor que 0, 0 si x es 0, +1 si x es mayor que 0.   sqrt(x)       : Retorna la raíz cuadrada de x.

10 VECTORES Y MATRICES Matrices: Una matriz es una tabla ordenada de números, por ejemplo: Para asignar a la variable "A" la matriz anterior, debemos poner en Matlab: A = [ ; ; ]

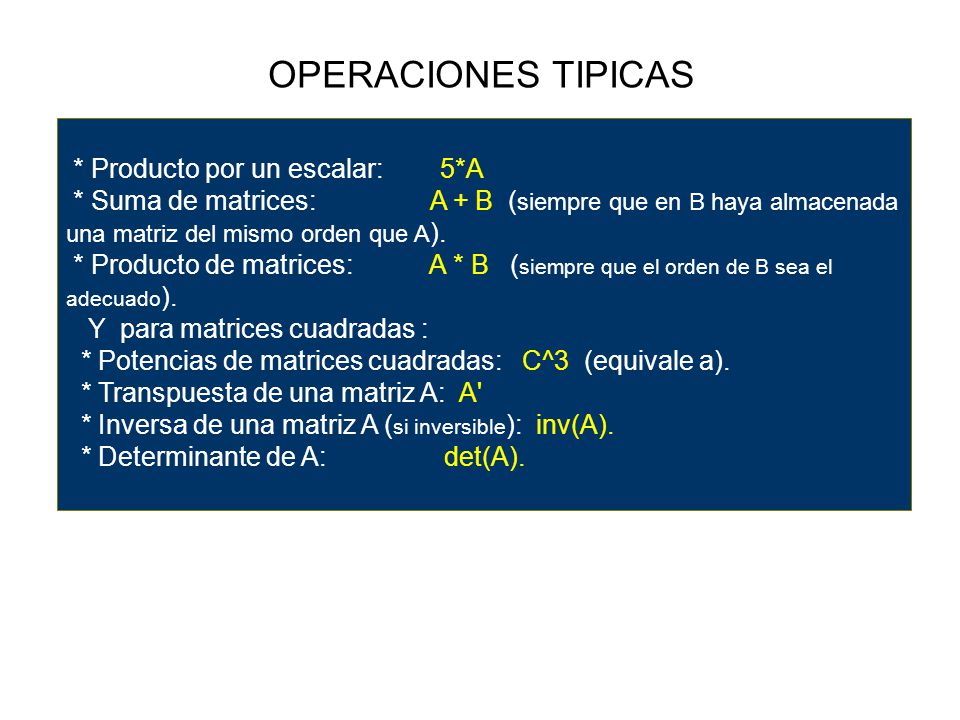

11 OPERACIONES TIPICAS * Producto por un escalar:  *A  * Suma de matrices:    A + B  (siempre que en B haya almacenada una matriz del mismo orden que A).  * Producto de matrices: A * B (siempre que el orden de B sea el adecuado).    Y para matrices cuadradas :   * Potencias de matrices cuadradas: C^3  (equivale a).   * Transpuesta de una matriz A: A'   * Inversa de una matriz A (si inversible):  inv(A).   * Determinante de A:         det(A).

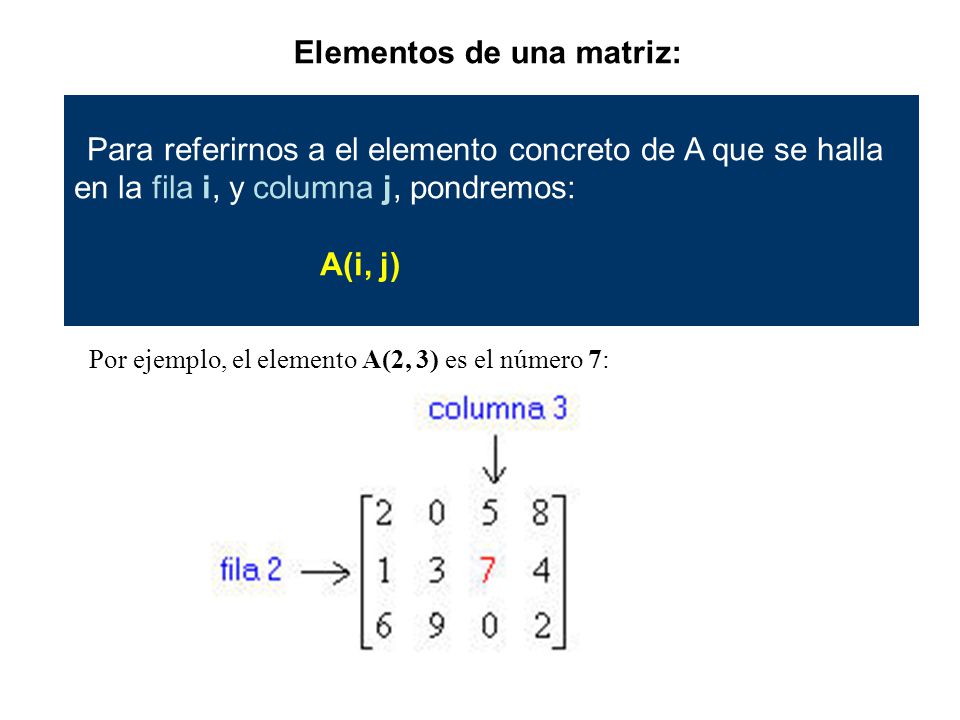

12 Elementos de una matriz:
Para referirnos a el elemento concreto de A que se halla en la fila i, y columna j, pondremos: A(i, j) Por ejemplo, el elemento A(2, 3) es el número 7:

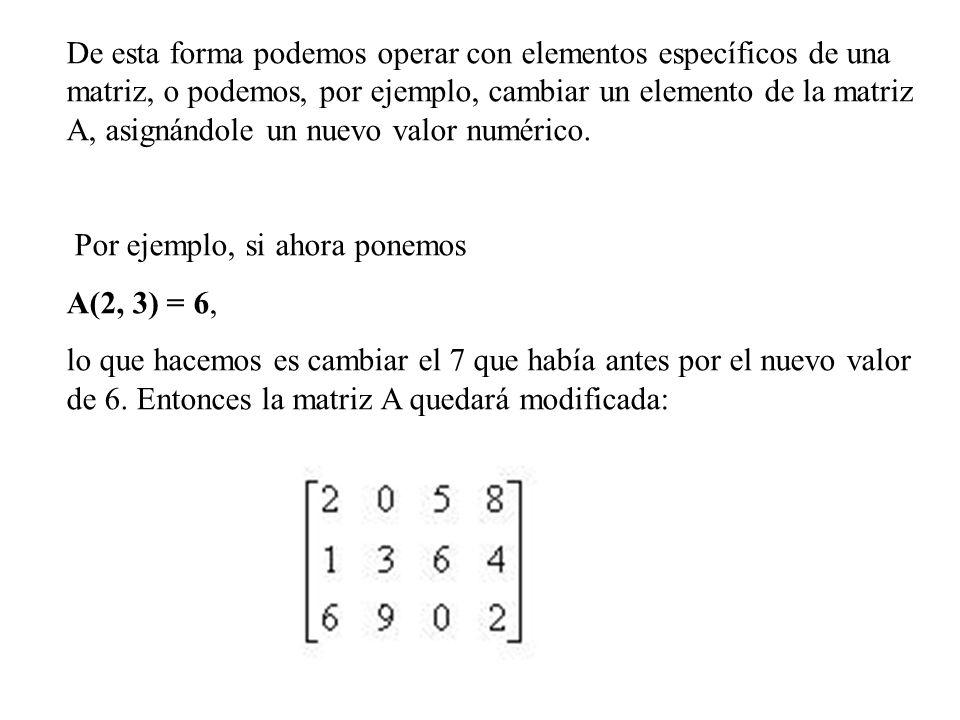

13 De esta forma podemos operar con elementos específicos de una matriz, o podemos, por ejemplo, cambiar un elemento de la matriz A, asignándole un nuevo valor numérico. Por ejemplo, si ahora ponemos A(2, 3) = 6, lo que hacemos es cambiar el 7 que había antes por el nuevo valor de 6. Entonces la matriz A quedará modificada:

14 Ejemplos de asignación:
Vectores Un vector fila de cinco componentes (por ejemplo), no es más que una matriz de orden (1x5), mientras que un vector columna de cinco componentes es una matriz de orden (5x1). Ejemplos de asignación: Vector fila: v1 = [ ].   Vector columna: v2 = [2; 0; -3; 5; -8].

15 Rangos numéricos Por rango numérico entendemos los valores numéricos comprendidos entre a y b, recorrido con un paso de p. Por ejemplo, el rango entre 1 y 10 (con paso de 1) es: 1, 2, 3 , 4, 5, 6, 7, 8, 9, 10. En Matlab un rango numérico se expresa así: a: p : b   Equivale al rango que va desde a hasta b con un paso de p. Si no expresamos el paso p, esto es a : b, equivale a un paso de 1.

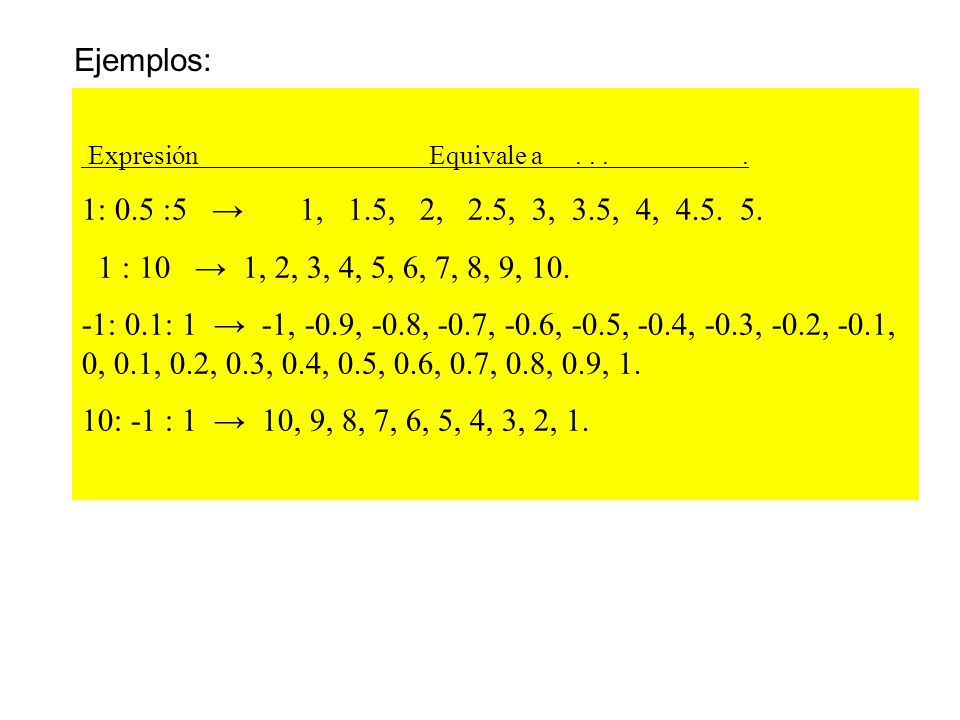

16 Ejemplos: Expresión Equivale a 1: 0.5 :5 → ,   1.5,   2,   2.5,  3,  3.5,  4,  4.5.  5. 1 : 10 → 1, 2, 3, 4, 5, 6, 7, 8, 9, 10. -1: 0.1: 1 → -1, -0.9, -0.8, -0.7, -0.6, -0.5, -0.4, -0.3, -0.2, -0.1, 0, 0.1, 0.2, 0.3, 0.4, 0.5, 0.6, 0.7, 0.8, 0.9, 1. 10: -1 : 1 → 10, 9, 8, 7, 6, 5, 4, 3, 2, 1.

17 Diagramas de flujo   Un diagrama de flujo es un esquema gráfico que sirve para describir un algoritmo sin necesidad de escribir el código de programación. Su utilidad fundamental es mostrar que el algoritmo que tenemos previsto programar funciona . Una vez que el diagrama de flujo es coherente, podemos pasar a codificarlo en Matlab o en cualquier otro lenguaje.

18 Símbolos más comunes

19

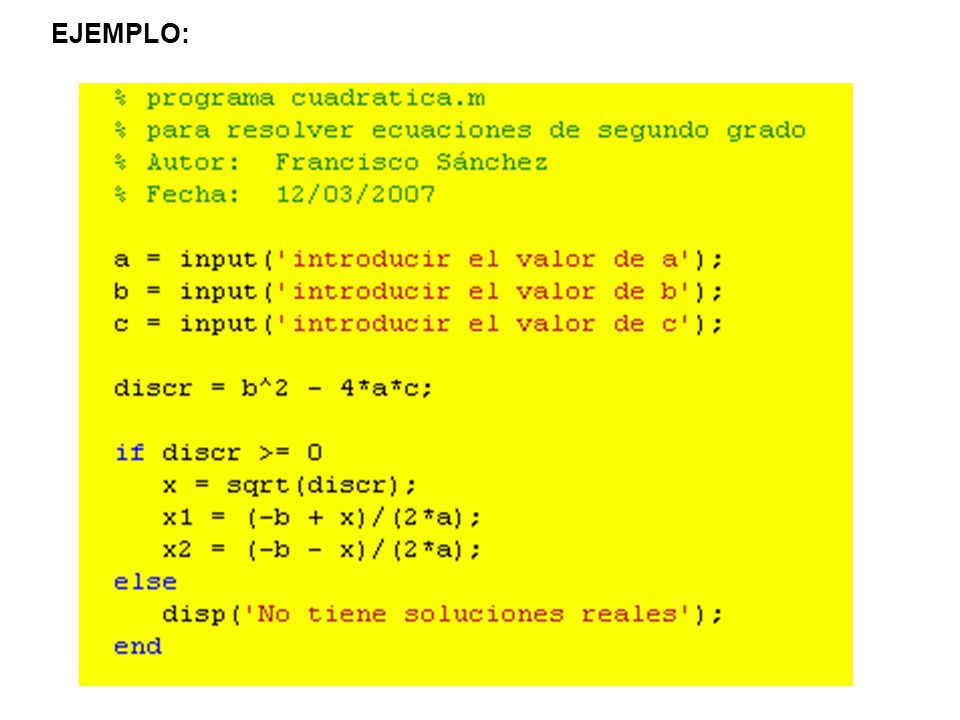

20 Ejemplo 1:   Queremos construir un algoritmo para resolver ecuaciones de segundo grado. Como sabemos, dado una ecuación del tipo a x2 + b x + c = 0, las dos raíces vienen expresadas por la fórmula: Para que haya raíces reales la cantidad b2 - 4ac, llamada "discriminante", debe ser positiva.  Podemos diseñar un programa que tenga el siguiente diagrama de flujo:

21

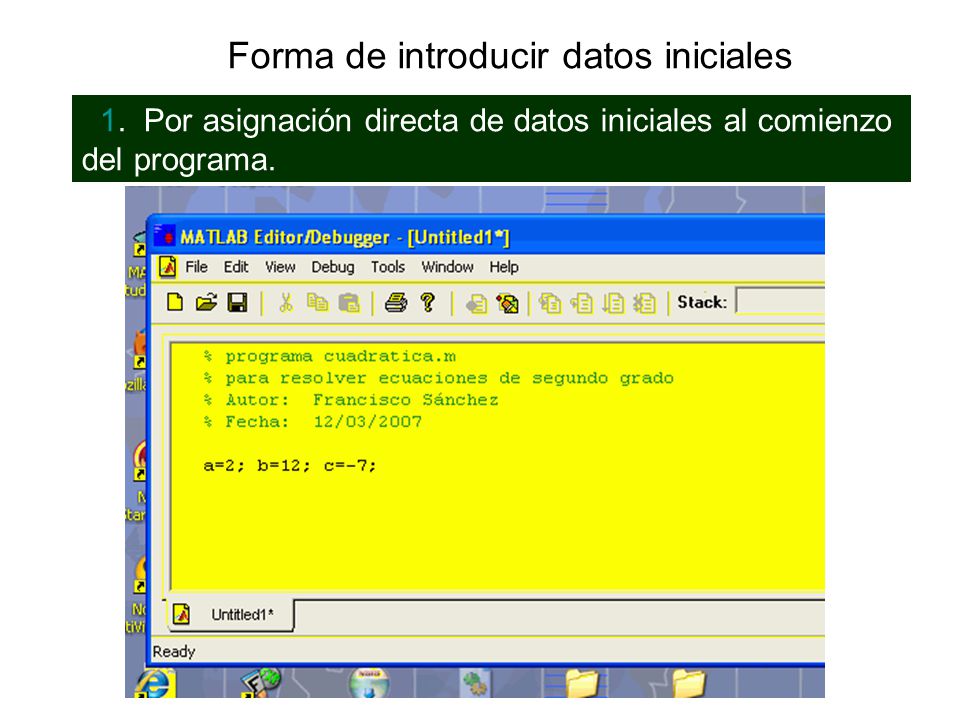

22 Forma de introducir datos iniciales
1. Por asignación directa de datos iniciales al comienzo del programa.

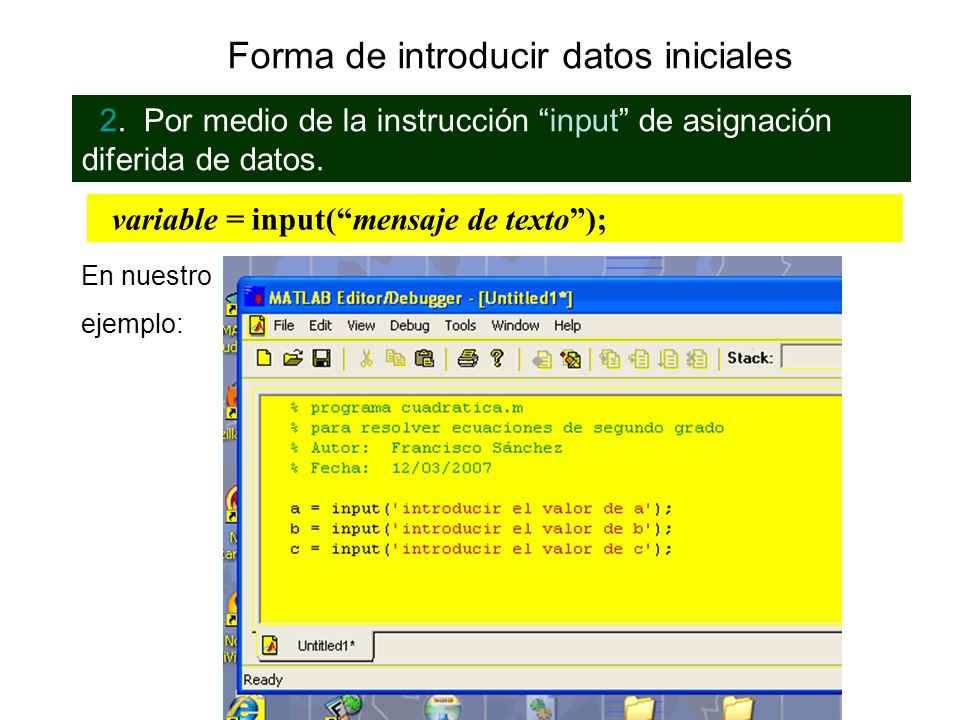

23 Forma de introducir datos iniciales
2. Por medio de la instrucción “input” de asignación diferida de datos. variable = input(“mensaje de texto”); En nuestro ejemplo:

24 Bifurcaciones condicionales
Es muy común que necesitamos hacer una bifurcación condicional: Si se cumple una condición hacer una cosa, si no se cumple hacer otra.  Para ello colocaremos las llamadas "bifurcaciones", que las hay de tres tipos: Bifurcación simple. Bifurcación completa. Bifurcación múltiple.

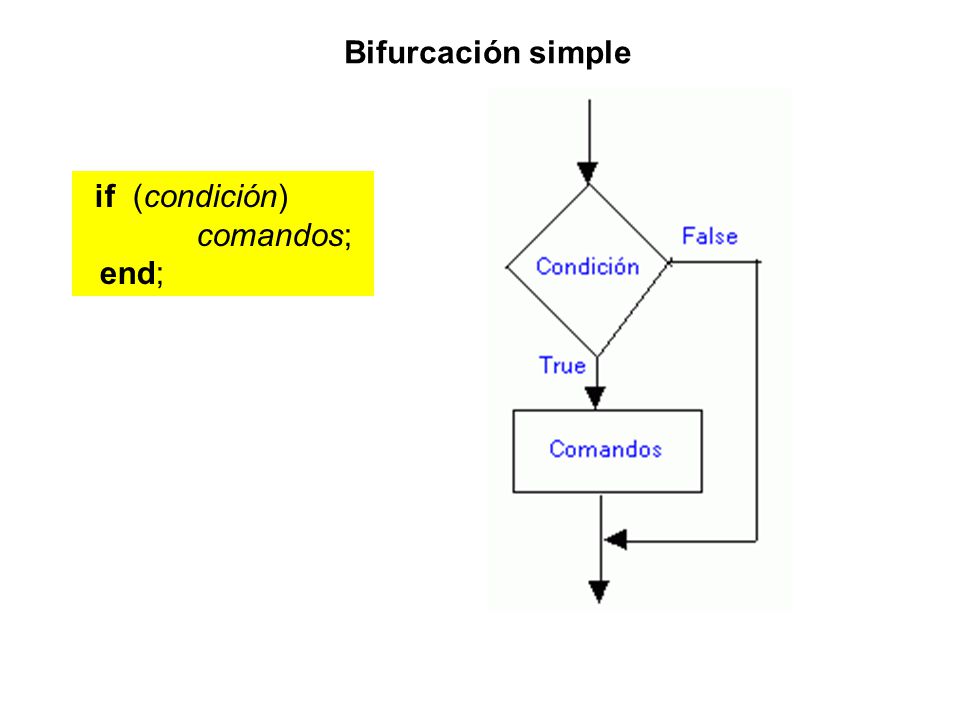

25 Bifurcación simple if  (condición)              comandos; end;

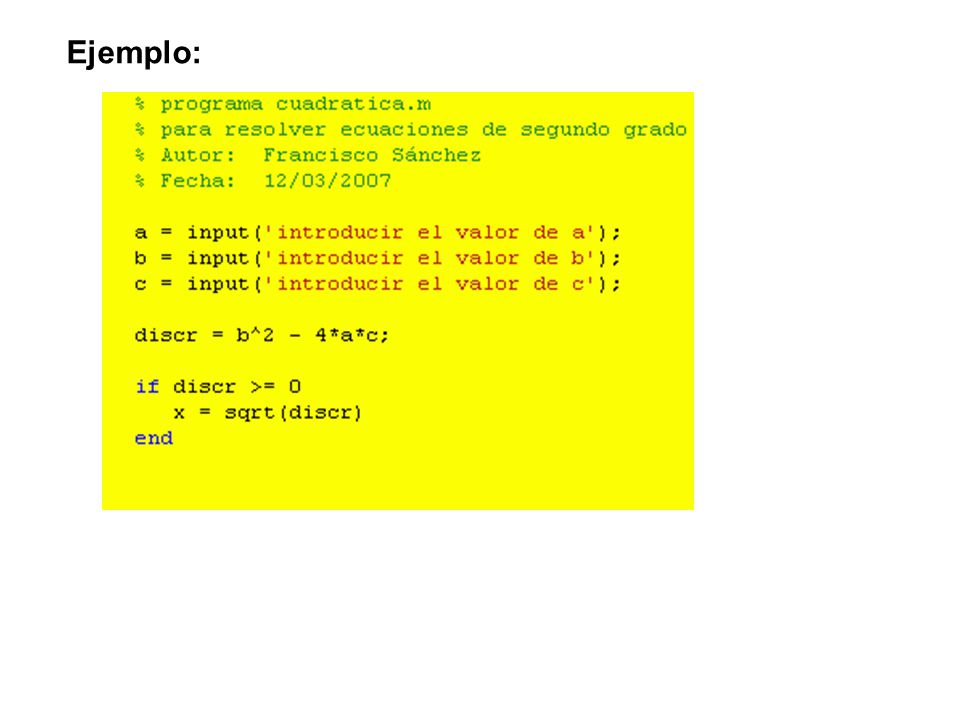

26 Ejemplo:

27 Bifurcación completa else comandos(2); end;
if  (condición)              comandos(1); else comandos(2); end;

28 EJEMPLO:

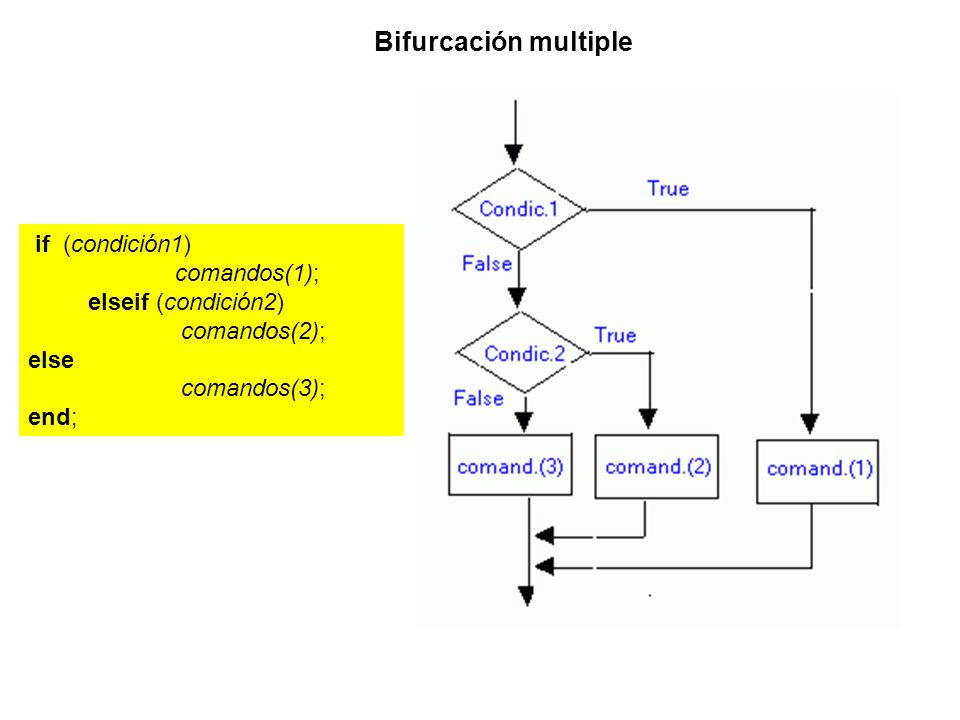

29 Bifurcación multiple  if  (condición1)                       comandos(1);          elseif (condición2)                        comandos(2); else                        comandos(3); end;

30 EJEMPLO:

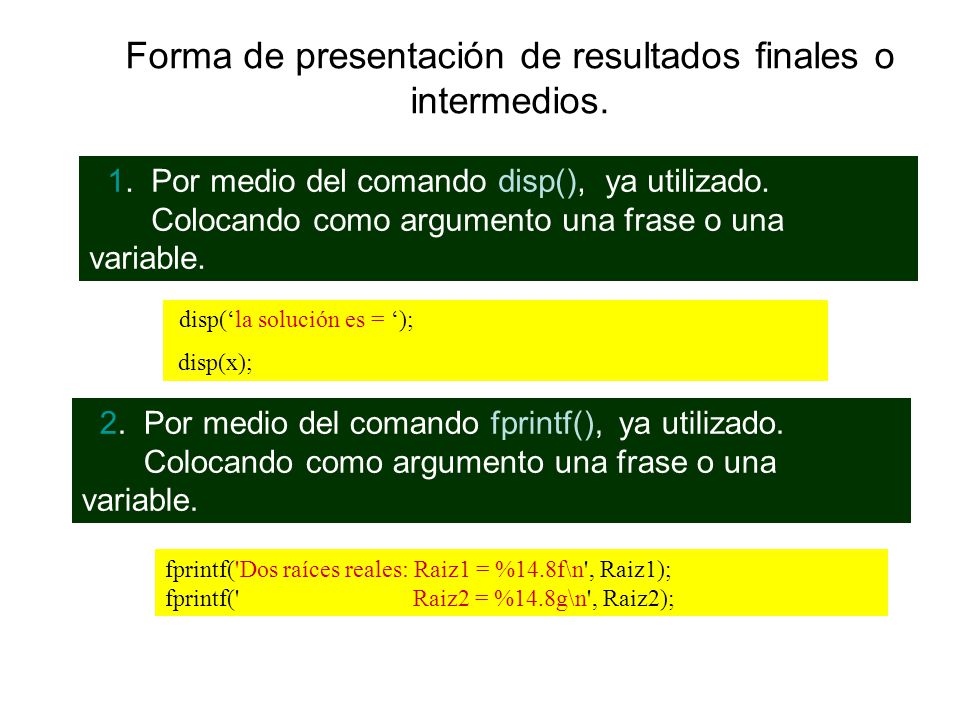

31 Forma de presentación de resultados finales o intermedios.
1. Por medio del comando disp(), ya utilizado Colocando como argumento una frase o una variable. disp(‘la solución es = ‘); disp(x); 2. Por medio del comando fprintf(), ya utilizado Colocando como argumento una frase o una variable. fprintf('Dos raíces reales: Raiz1 = %14.8f\n', Raiz1); fprintf(' Raiz2 = %14.8g\n', Raiz2);

32

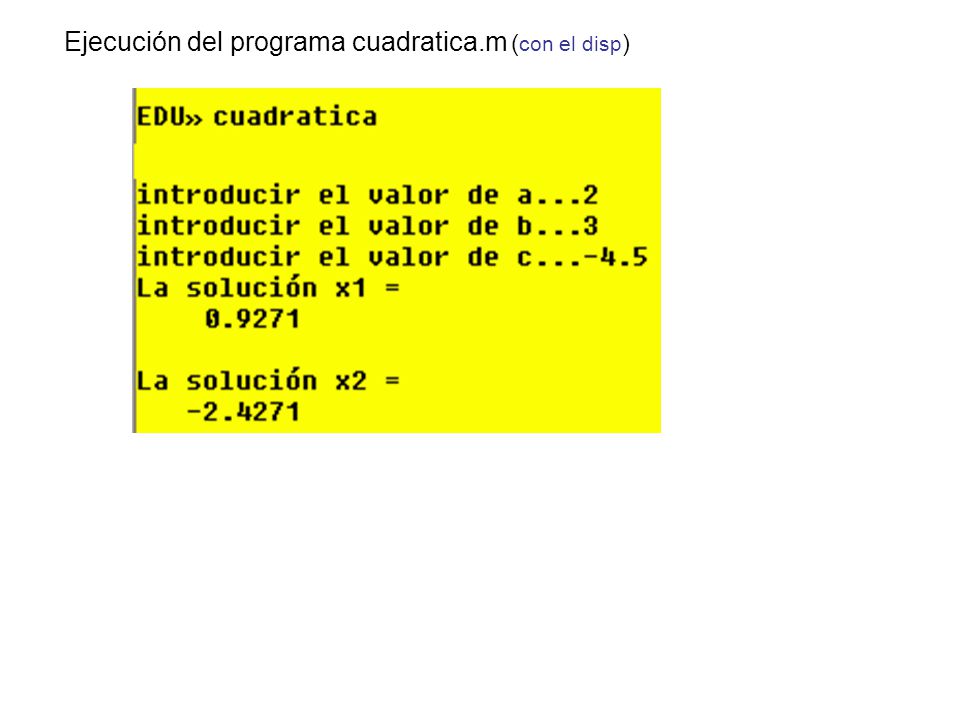

33 Ejecución del programa cuadratica.m (con el disp)

34

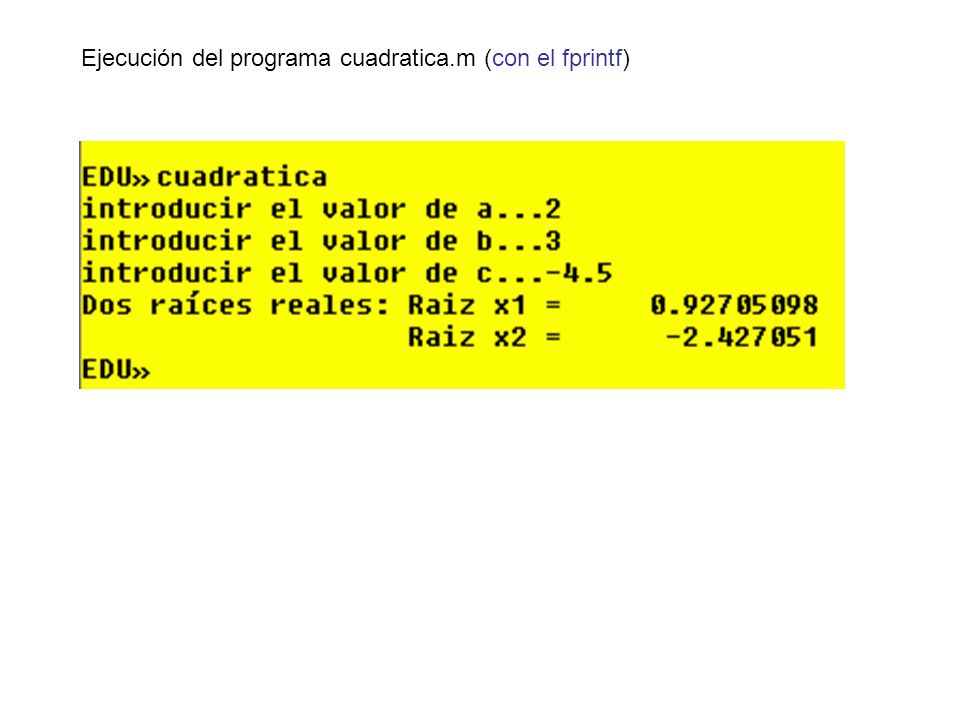

35 Ejecución del programa cuadratica.m (con el fprintf)

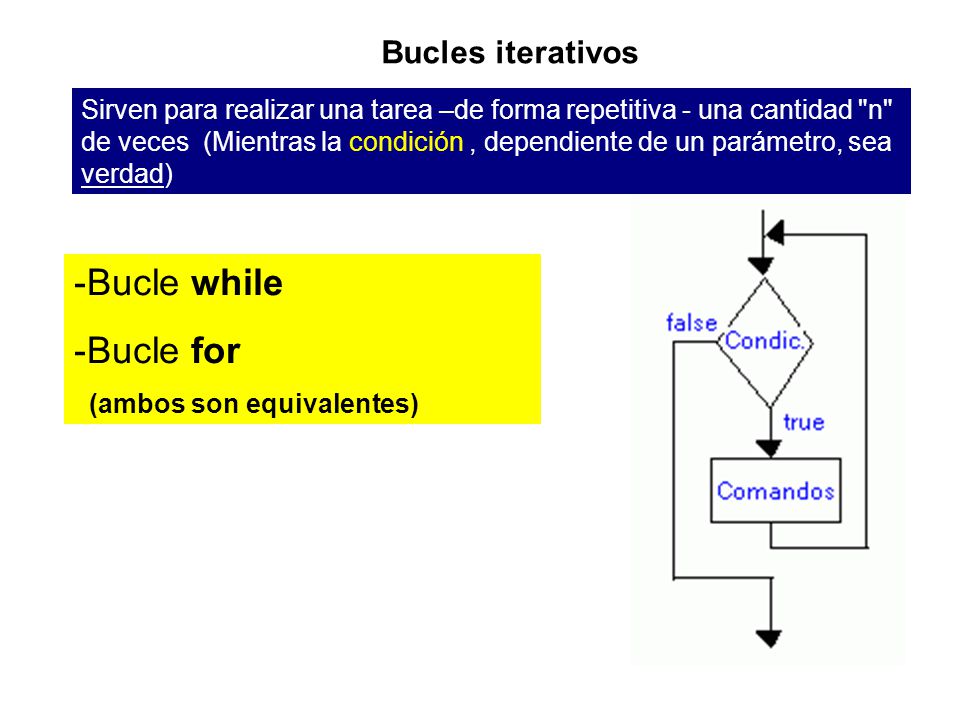

36 Bucle while Bucle for Bucles iterativos
Sirven para realizar una tarea –de forma repetitiva - una cantidad "n" de veces (Mientras la condición , dependiente de un parámetro, sea verdad) Bucle while Bucle for (ambos son equivalentes)

37 while condición comandos; end

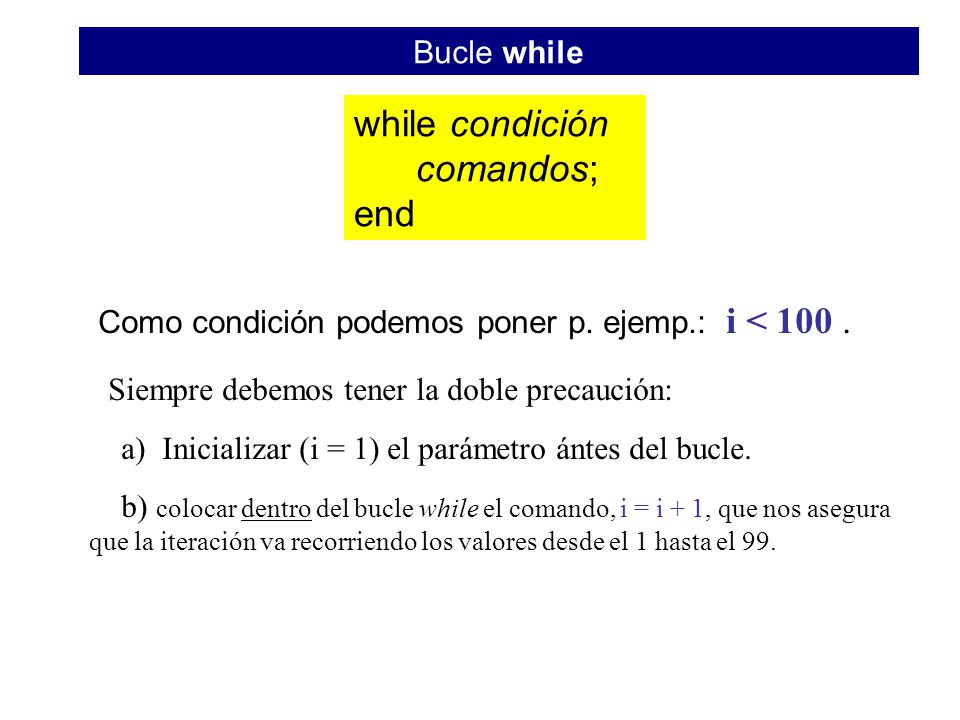

Bucle while while condición comandos; end               Como condición podemos poner p. ejemp.: i < 100 . Siempre debemos tener la doble precaución: a) Inicializar (i = 1) el parámetro ántes del bucle. b) colocar dentro del bucle while el comando, i = i + 1, que nos asegura que la iteración va recorriendo los valores desde el 1 hasta el 99.

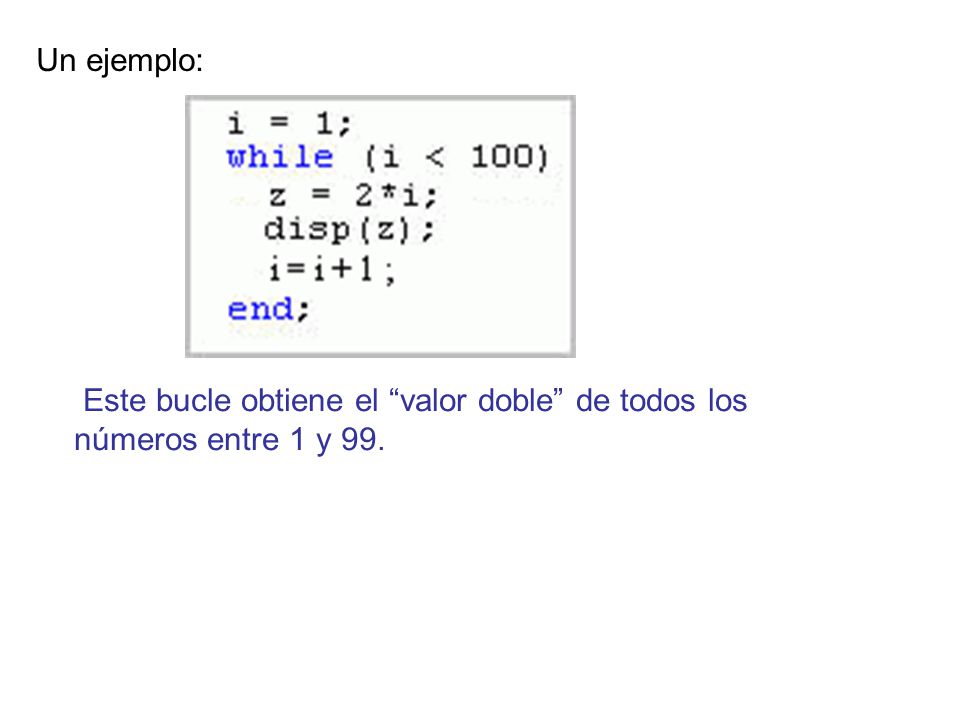

38 Un ejemplo: Este bucle obtiene el “valor doble” de todos los números entre 1 y 99.

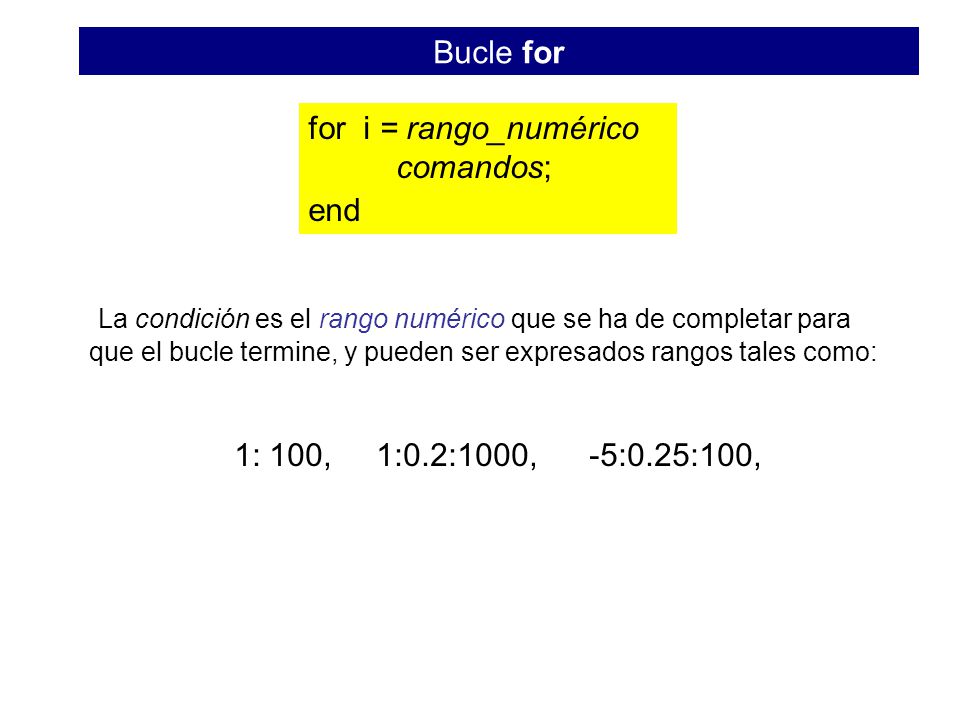

39 for i = rango_numérico comandos; end
Bucle for for  i = rango_numérico comandos; end                               La condición es el rango numérico que se ha de completar para que el bucle termine, y pueden ser expresados rangos tales como:  1: 100,     1:0.2:1000,      -5:0.25:100,

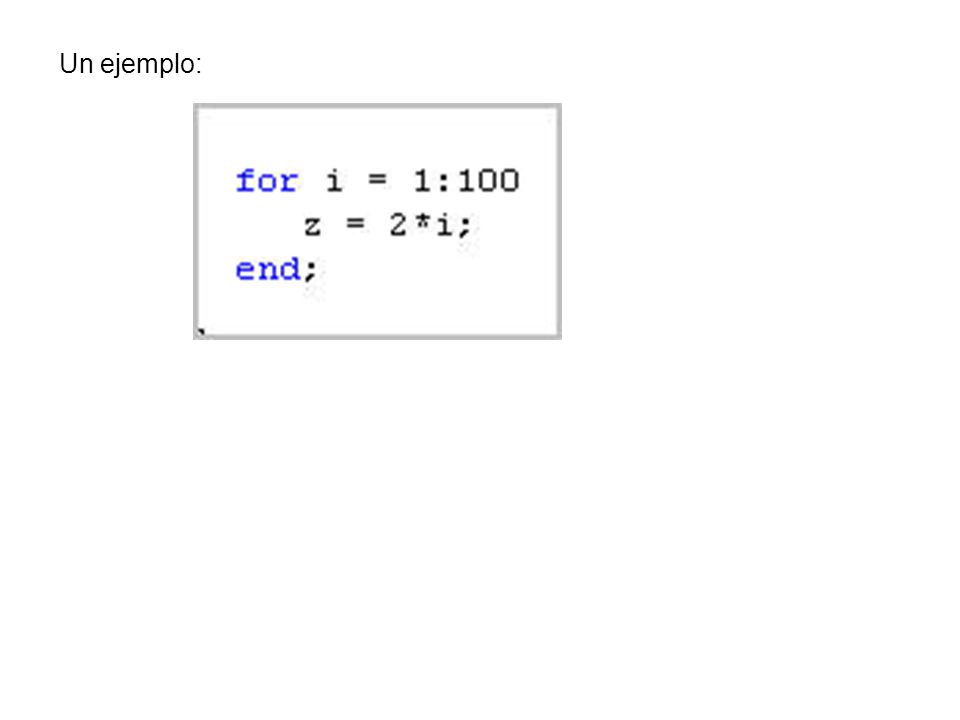

40 Un ejemplo:

41 for i = rango_numérico1 for j = rango_numérico2 comandos; end ; end;

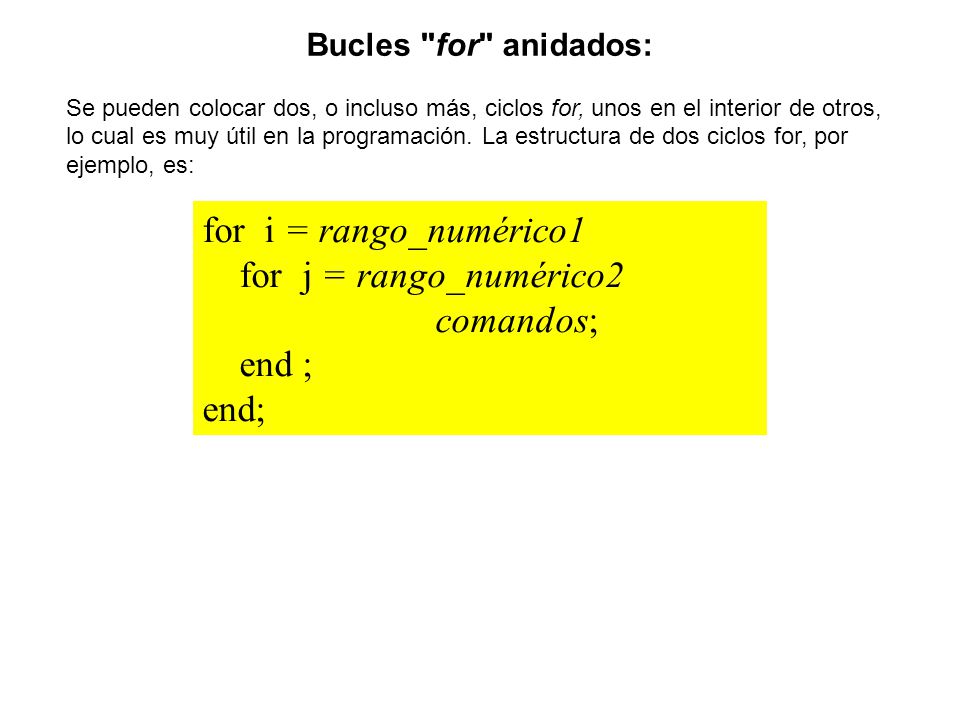

Bucles "for" anidados:    Se pueden colocar dos, o incluso más, ciclos for, unos en el interior de otros, lo cual es muy útil en la programación. La estructura de dos ciclos for, por ejemplo, es: for  i = rango_numérico1        for  j = rango_numérico comandos; end ;                               end;

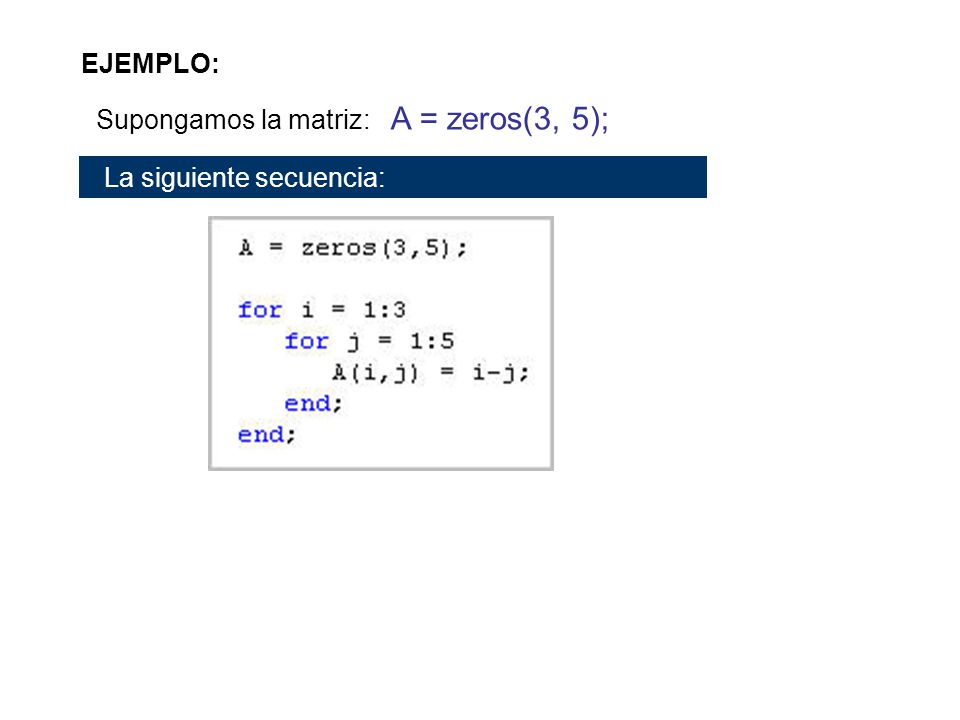

42 EJEMPLO: Supongamos la matriz: A = zeros(3, 5); La siguiente secuencia:

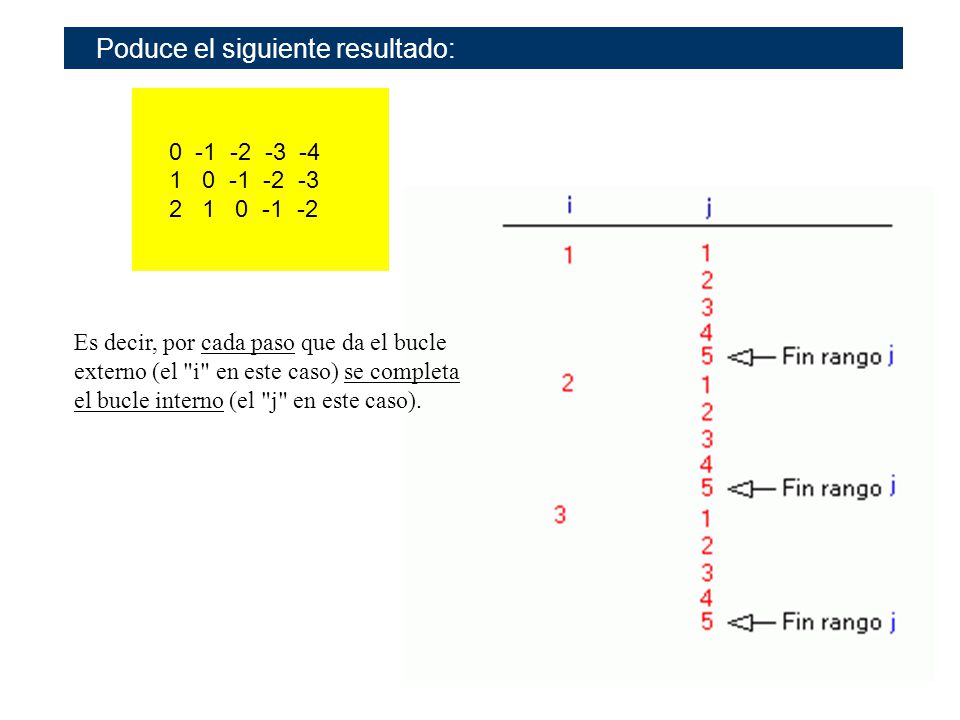

43 Poduce el siguiente resultado:
0  -1  -2  -3     0  -1  -2     1   0  -1  -2 Es decir, por cada paso que da el bucle externo (el "i" en este caso) se completa el bucle interno (el "j" en este caso).
