TALLERES-DISEÑO- PARTICIPATIVO CON VECINOS SECTOR 4 15 marzo 2008.

Presentación del tema: "TALLERES-DISEÑO- PARTICIPATIVO CON VECINOS SECTOR 4 15 marzo 2008."— Transcripción de la presentación:

1

2 TALLERES-DISEÑO- PARTICIPATIVO CON VECINOS SECTOR 4 15 marzo 2008

3

4

5

6

7 PRESENTACION PROYECTO A ADMINISTRACION Y DIRECTIVA CVD 24 abril 2008

8

9

10

11

12 PRESENTACION PROYECTO A CONSEJEROS SECTOR 4 12 mayo 2008

13

14

15

16

17

18

19

20

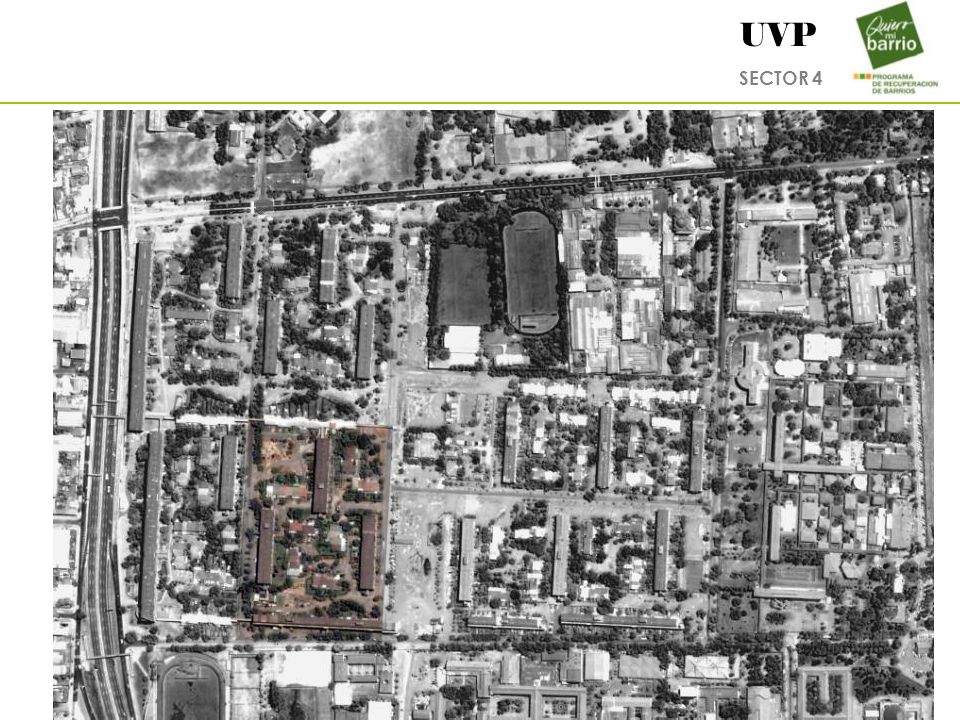

21 UVP SECTOR 4

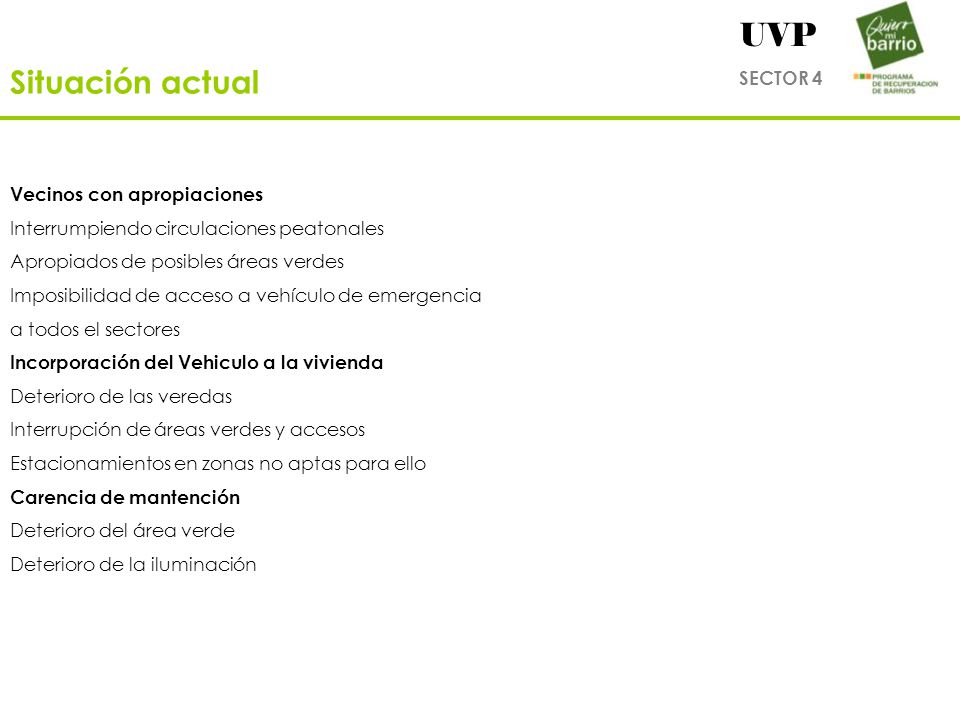

22 Situación actual Vecinos con apropiaciones Interrumpiendo circulaciones peatonales Apropiados de posibles áreas verdes Imposibilidad de acceso a vehículo de emergencia a todos el sectores Incorporación del Vehiculo a la vivienda Deterioro de las veredas Interrupción de áreas verdes y accesos Estacionamientos en zonas no aptas para ello Carencia de mantención Deterioro del área verde Deterioro de la iluminación UVP SECTOR 4

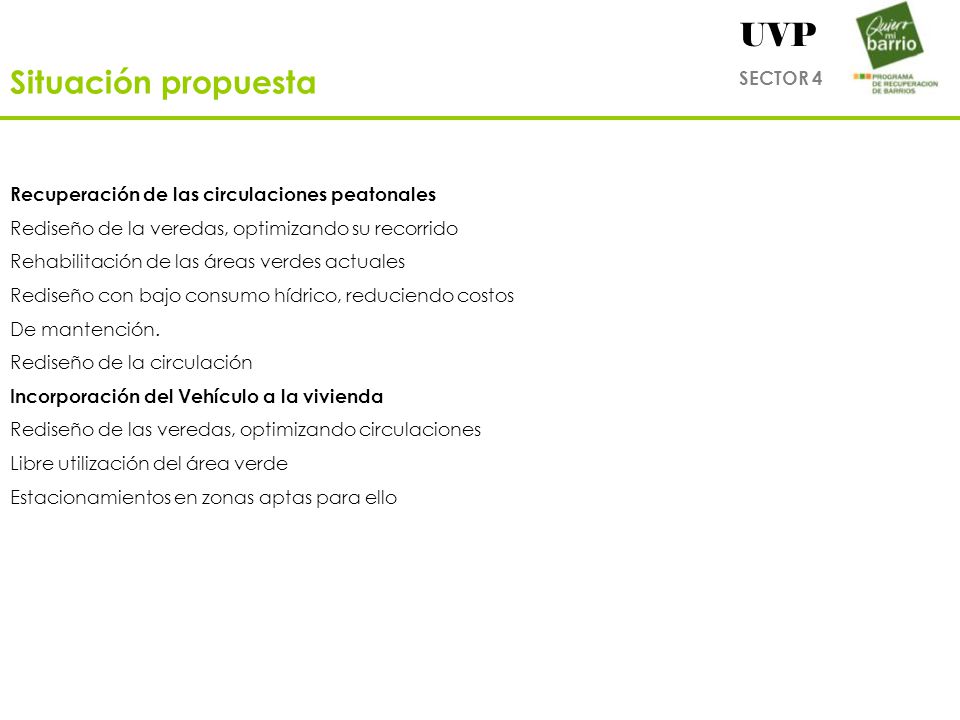

23 Situación propuesta UVP SECTOR 4 Recuperación de las circulaciones peatonales Rediseño de la veredas, optimizando su recorrido Rehabilitación de las áreas verdes actuales Rediseño con bajo consumo hídrico, reduciendo costos De mantención. Rediseño de la circulación Incorporación del Vehículo a la vivienda Rediseño de las veredas, optimizando circulaciones Libre utilización del área verde Estacionamientos en zonas aptas para ello

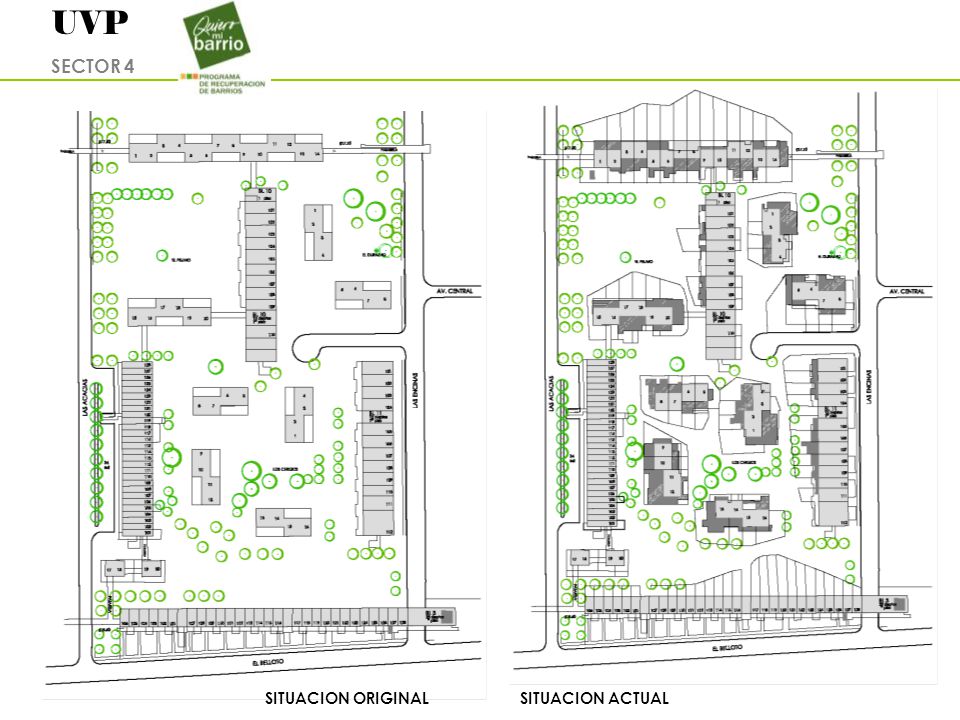

24 UVP SECTOR 4 SITUACION ORIGINALSITUACION ACTUAL

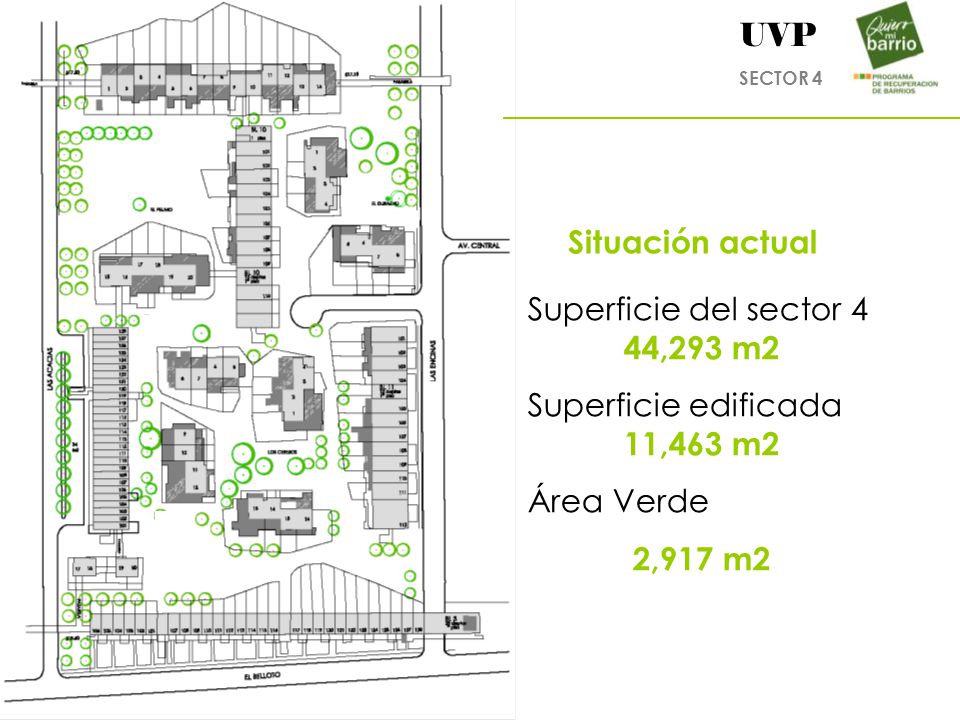

25 Superficie del sector 4 44,293 m2 Superficie edificada 11,463 m2 Área Verde 2,917 m2 UVP SECTOR 4 Situación actual

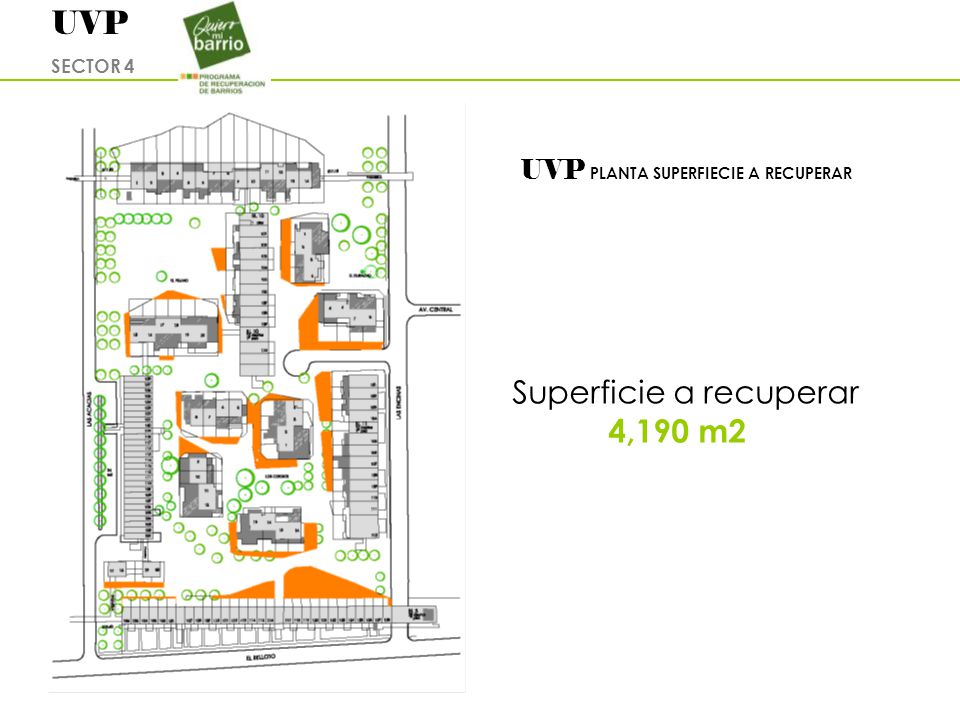

26 UVP SECTOR 4 Superficie a recuperar 4,190 m2 UVP PLANTA SUPERFIECIE A RECUPERAR

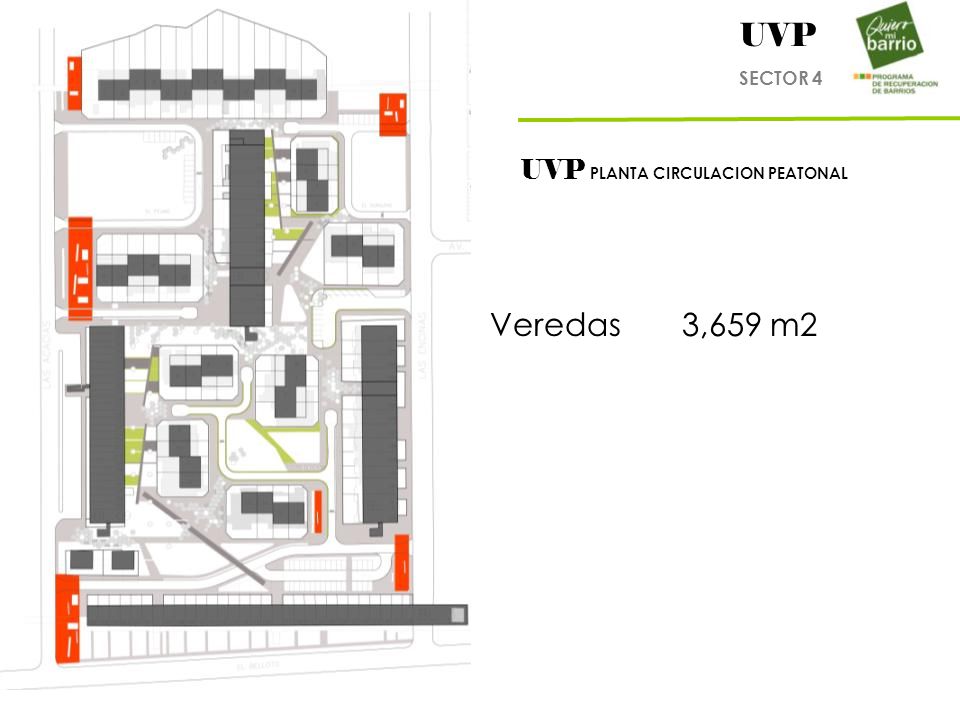

27 UVP PLANTA CIRCULACION PEATONAL UVP SECTOR 4 Veredas 3,659 m2

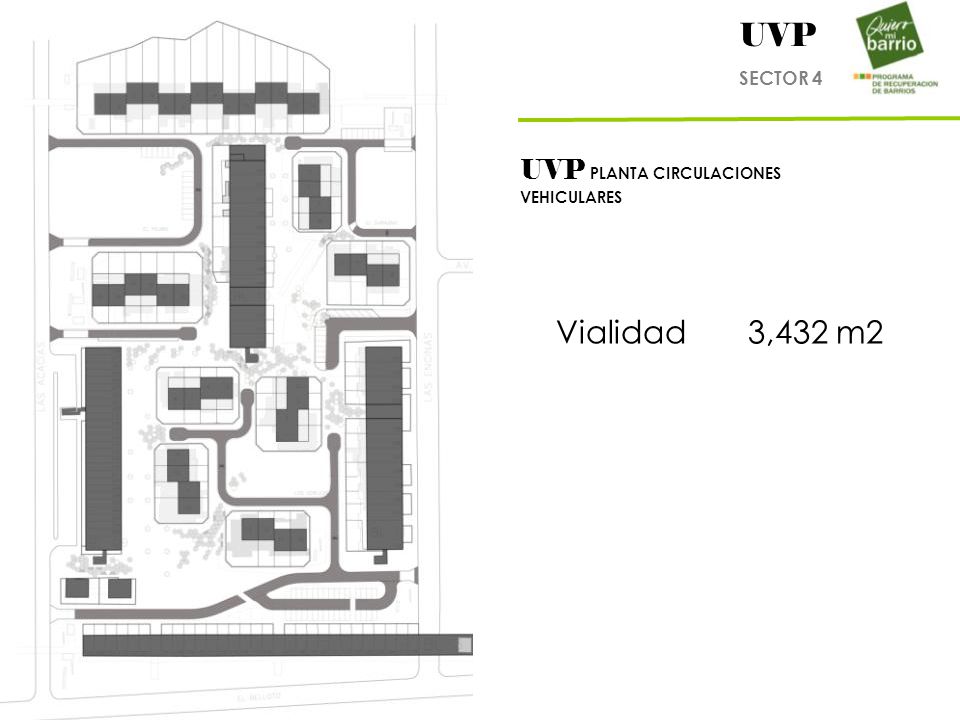

28 UVP SECTOR 4 UVP PLANTA CIRCULACIONES VEHICULARES Vialidad 3,432 m2

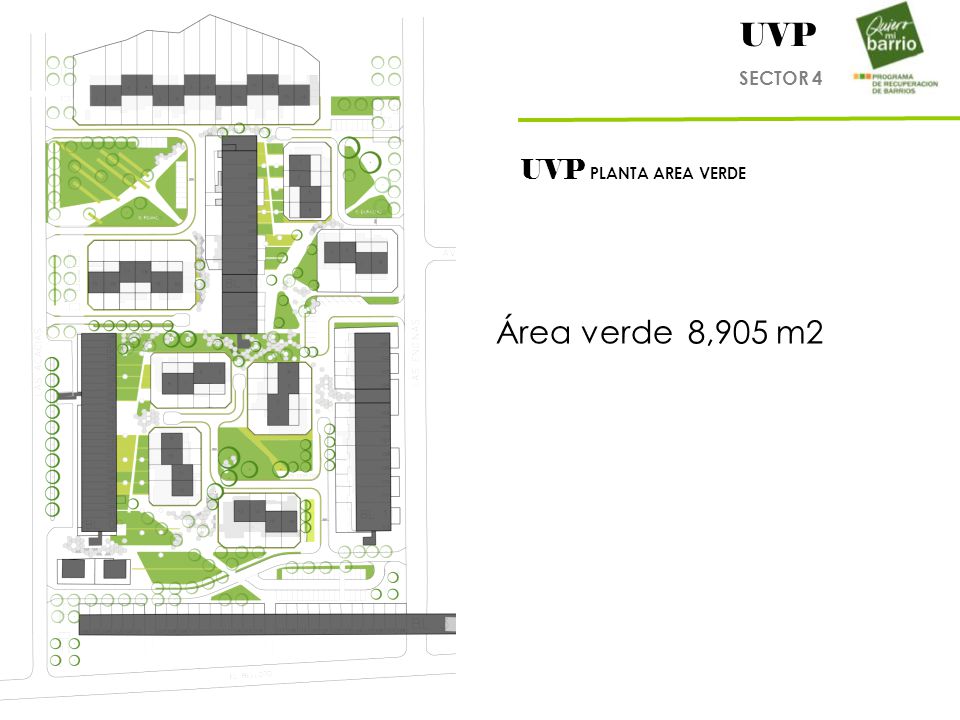

29 UVP SECTOR 4 UVP PLANTA AREA VERDE Área verde8,905 m2

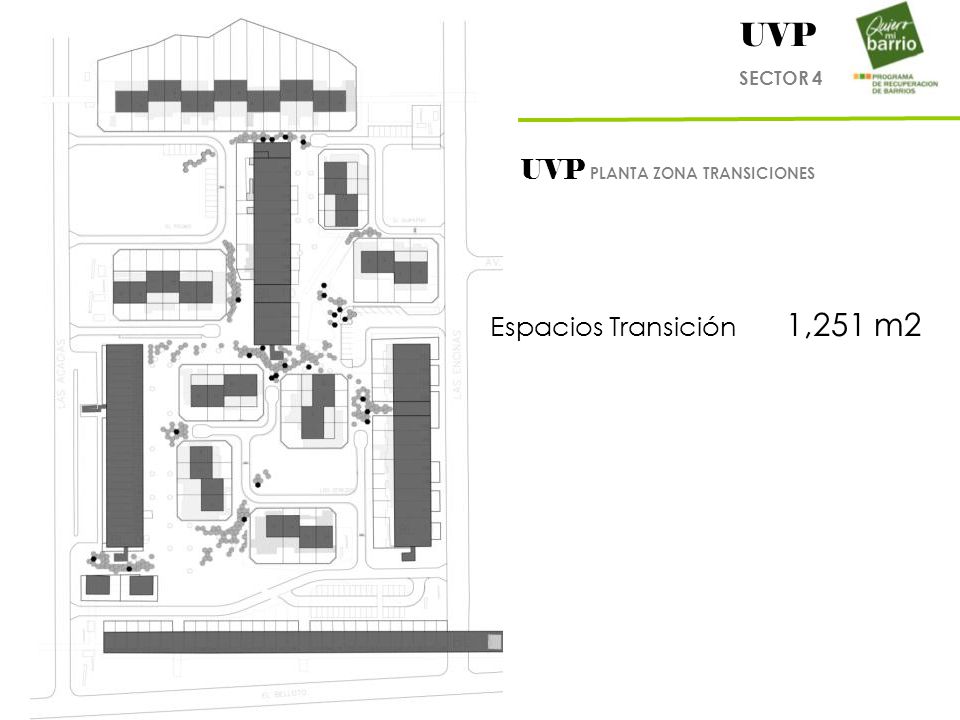

30 UVP SECTOR 4 UVP PLANTA ZONA TRANSICIONES Espacios Transición 1,251 m2

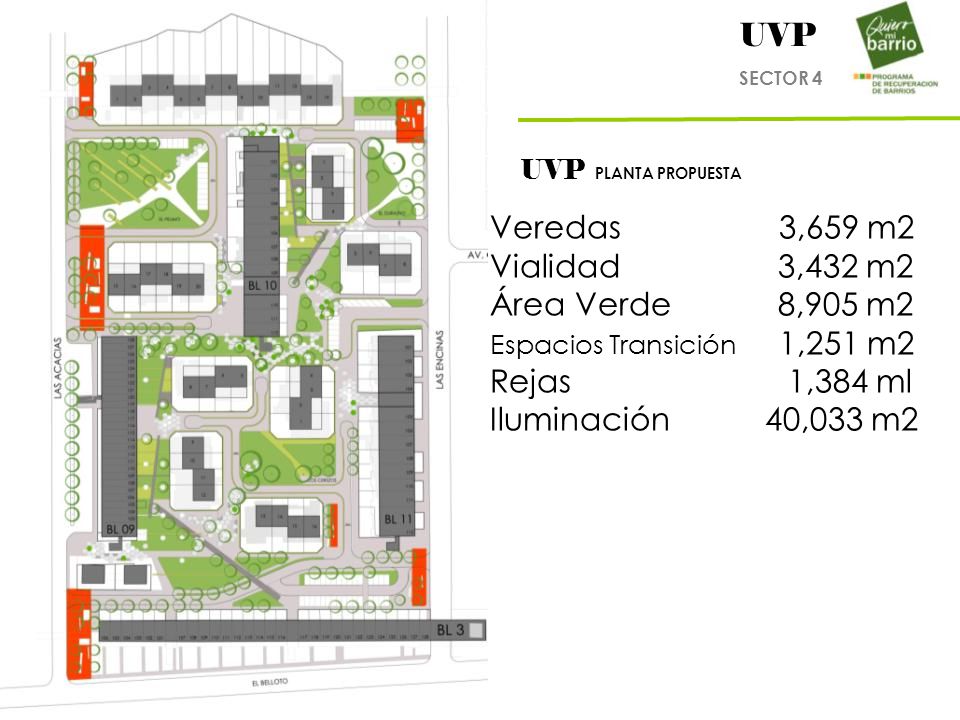

31 UVP SECTOR 4 UVP PLANTA PROPUESTA Veredas 3,659 m2 Vialidad 3,432 m2 Área Verde8,905 m2 Espacios Transición 1,251 m2 Rejas 1,384 ml Iluminación 40,033 m2

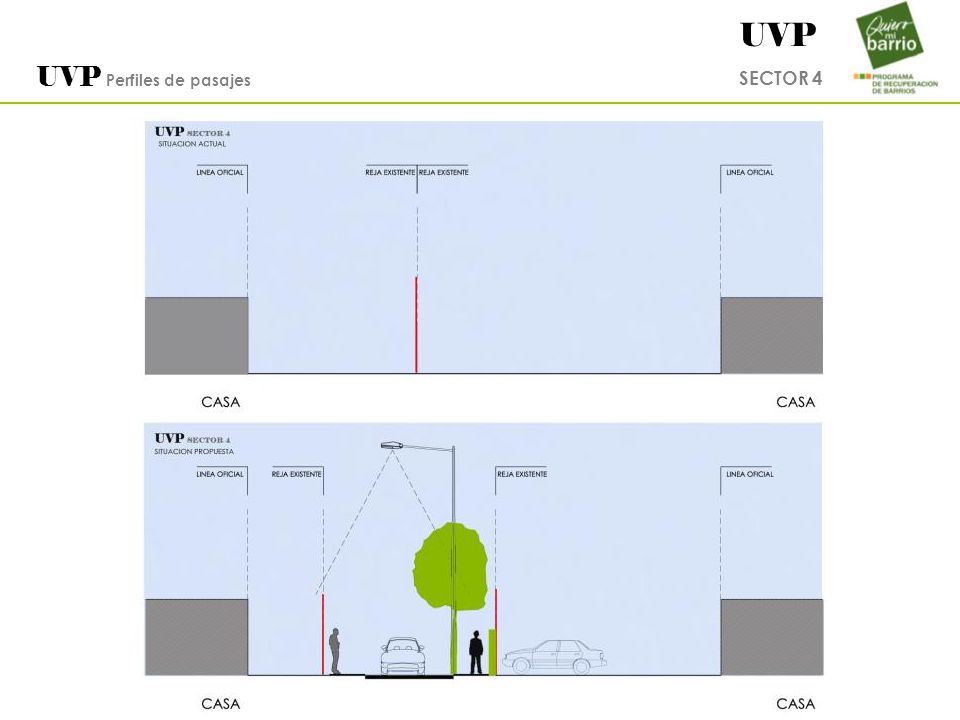

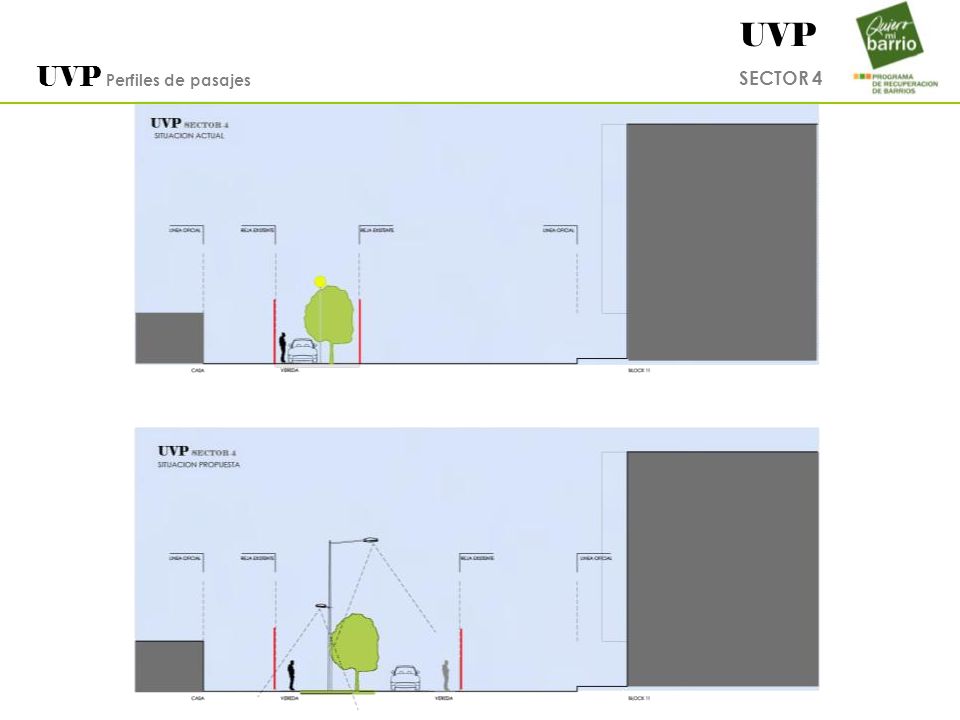

32 UVP SECTOR 4 UVP Perfiles de pasajes

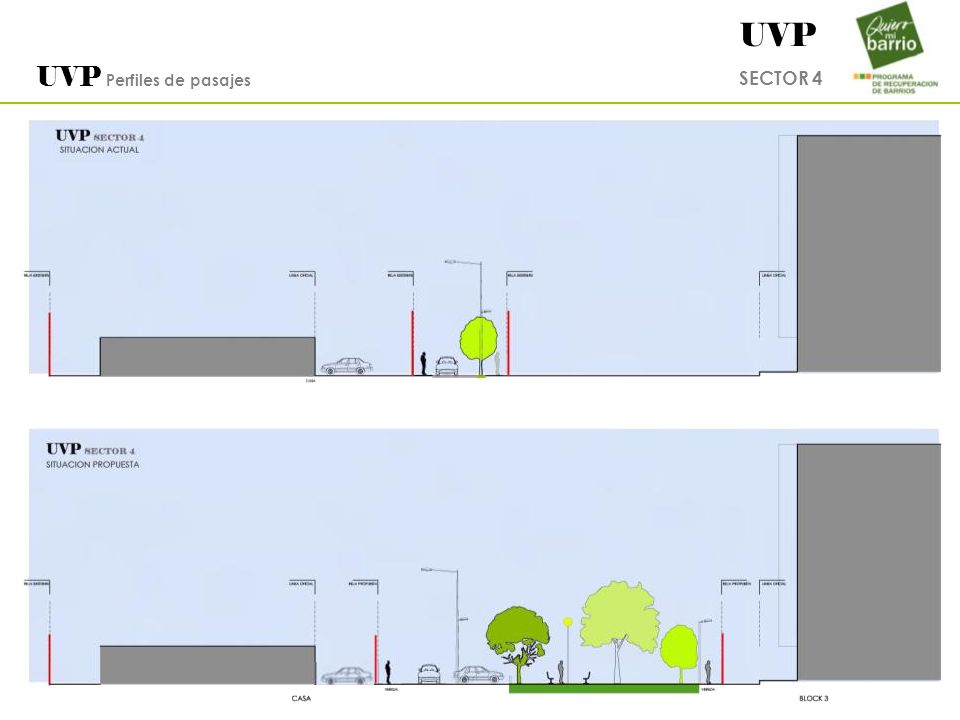

33 UVP SECTOR 4 UVP Perfiles de pasajes

34 UVP SECTOR 4 UVP Perfiles de pasajes

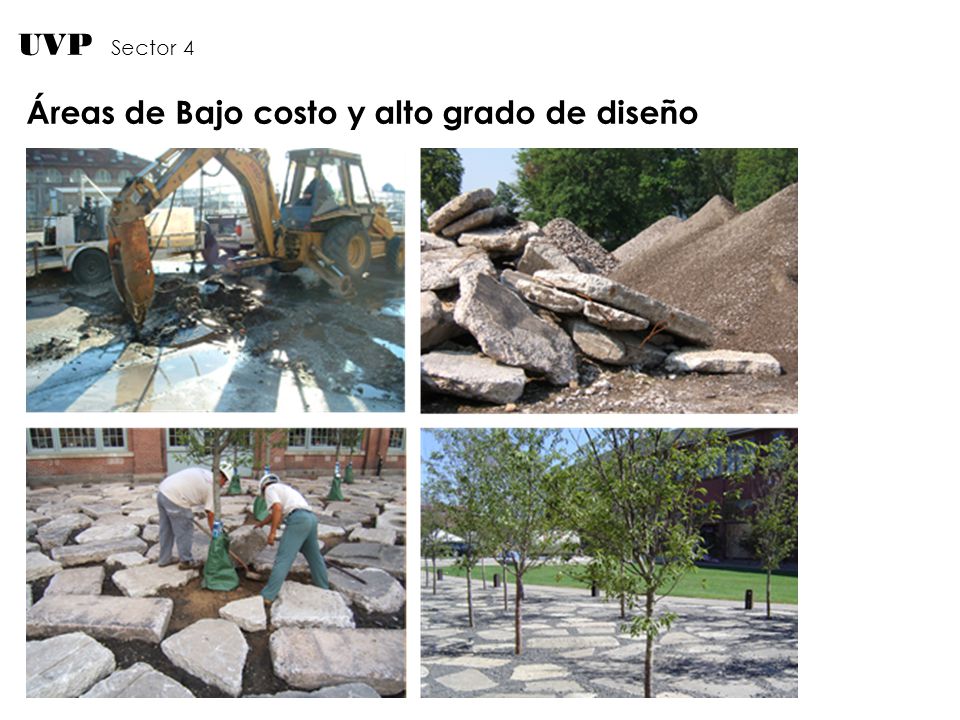

35 UVP Sector 4 Áreas de Bajo costo y alto grado de diseño

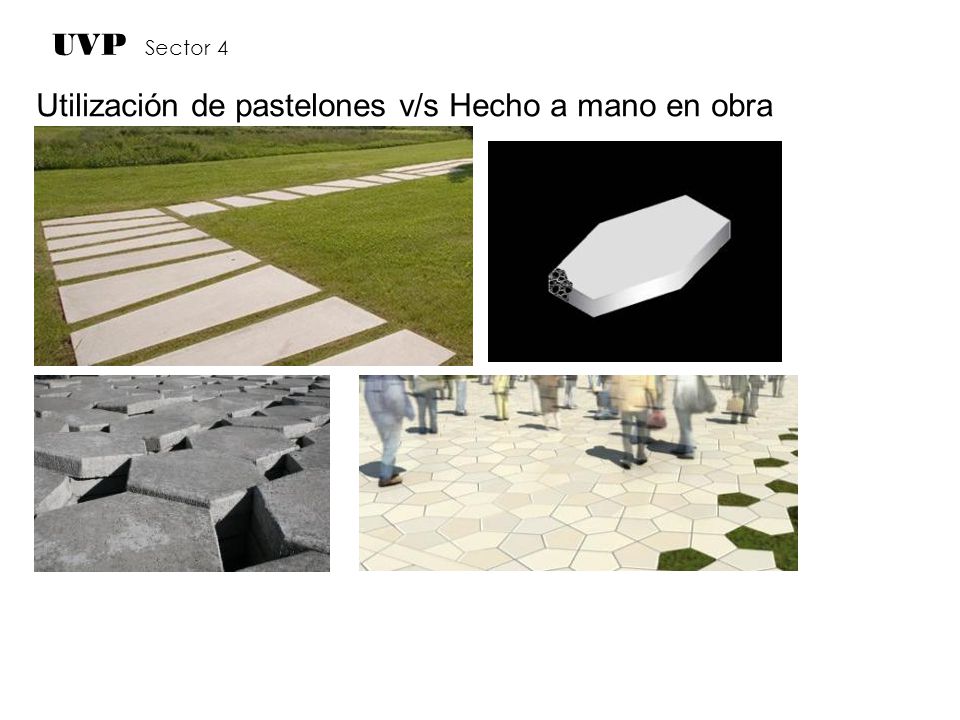

36 UVP Sector 4 Utilización de pastelones v/s Hecho a mano en obra

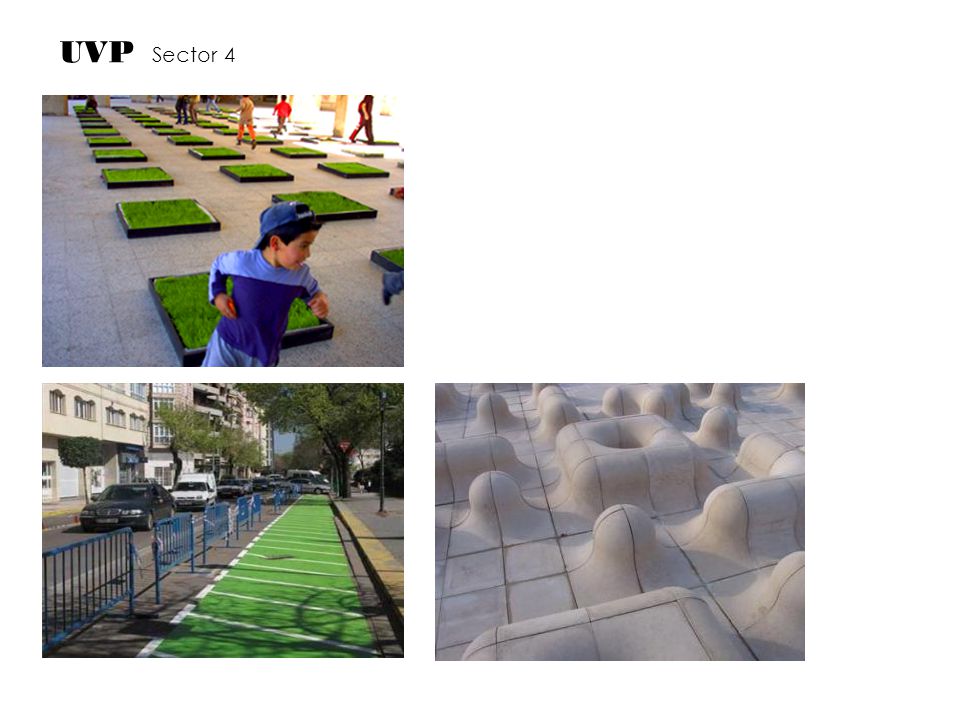

37 UVP Sector 4

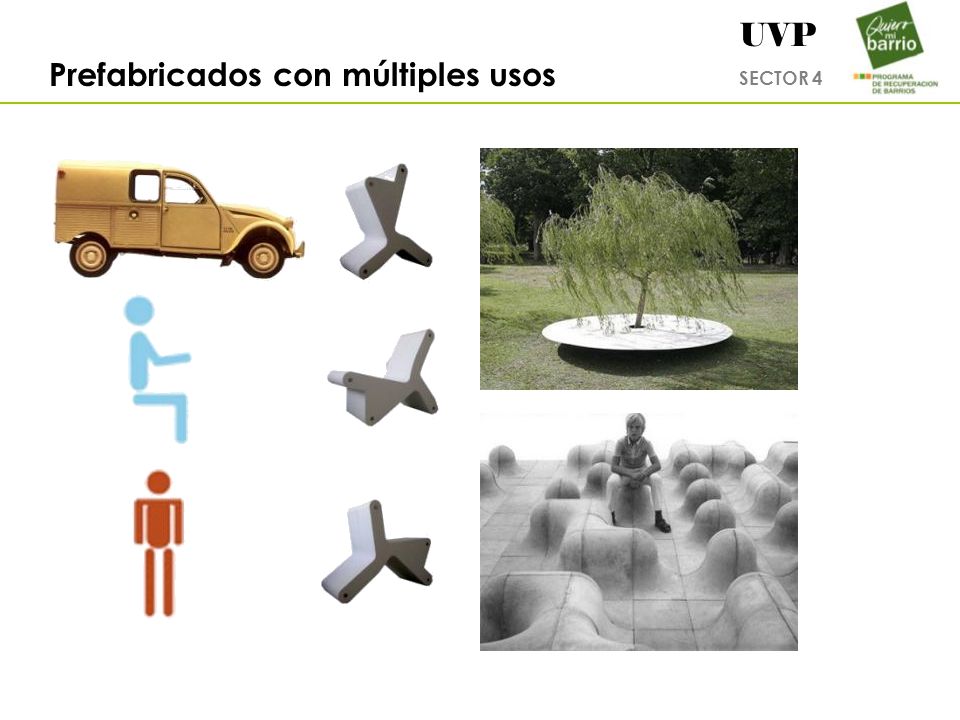

38 Prefabricados con múltiples usos UVP SECTOR 4

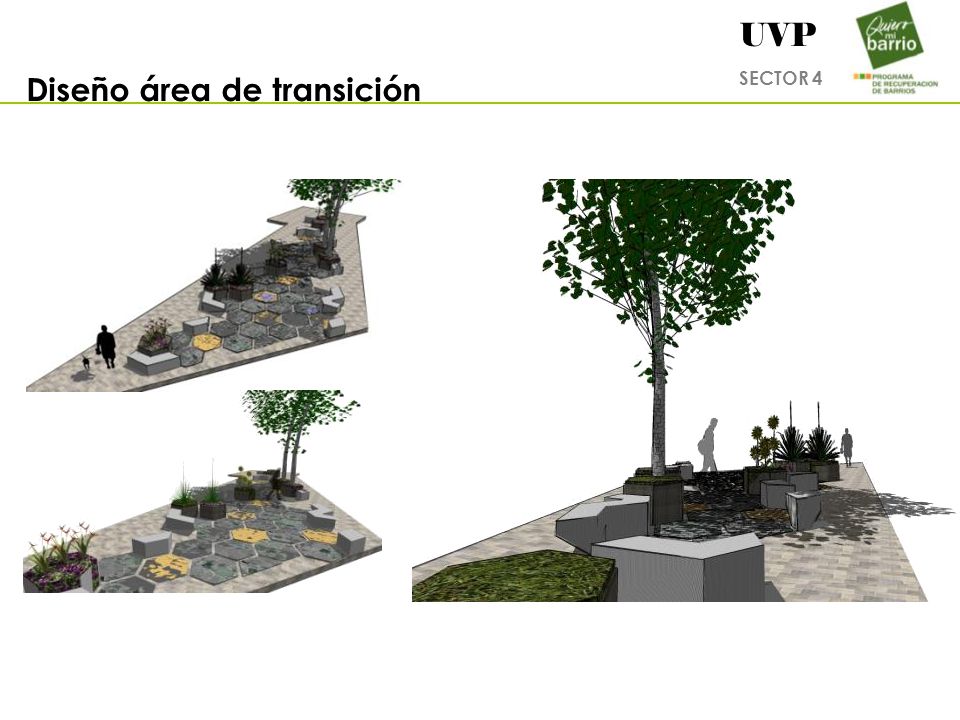

39 Diseño área de transición UVP SECTOR 4

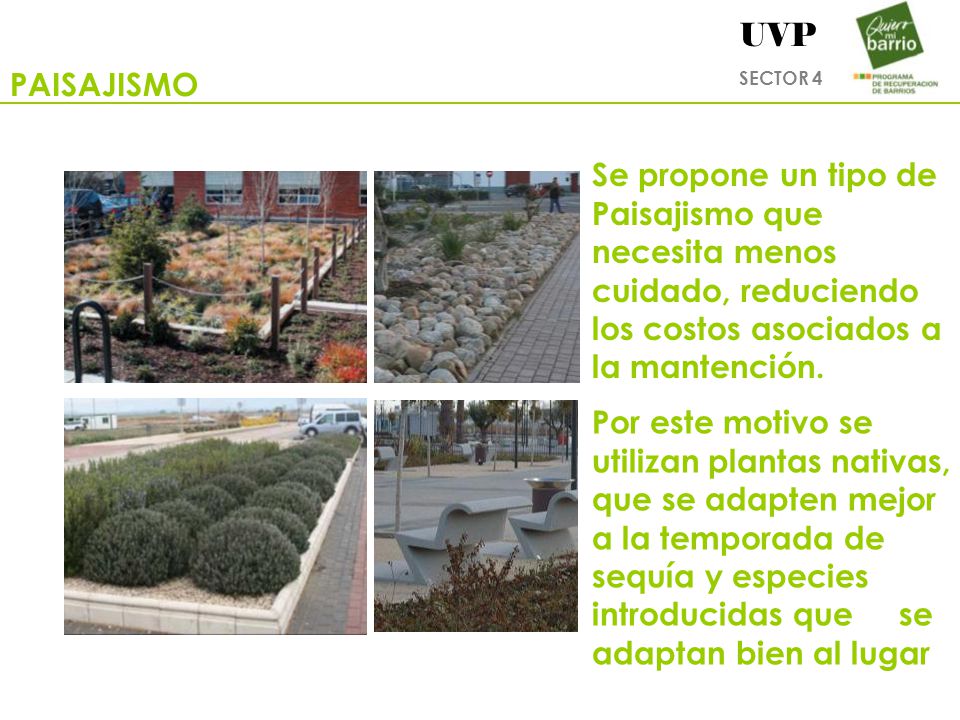

40 PAISAJISMO Se propone un tipo de Paisajismo que necesita menos cuidado, reduciendo los costos asociados a la mantención. Por este motivo se utilizan plantas nativas, que se adapten mejor a la temporada de sequía y especies introducidas que se adaptan bien al lugar UVP SECTOR 4

41 PAISAJISMO - ÁRBOLES PROPUESTOS Arboles Grandes Acer negundoParkinsonia aculeataGlenditsia triacanthosLiquidambar styraciflua Ligustrum lucidumKageneckia oblongaCercis siliquastrumCaesalpinia gilliesii Arboles Medianos - Pequeños UVP SECTOR 4

42 PAISAJISMO – ARBUSTOS - CUBRESUELOS Agathea Berberis darwini Cassia closiana Escallonia illinita Penisetum spp.Stipa tenuissima Stipa spp. UVP SECTOR 4

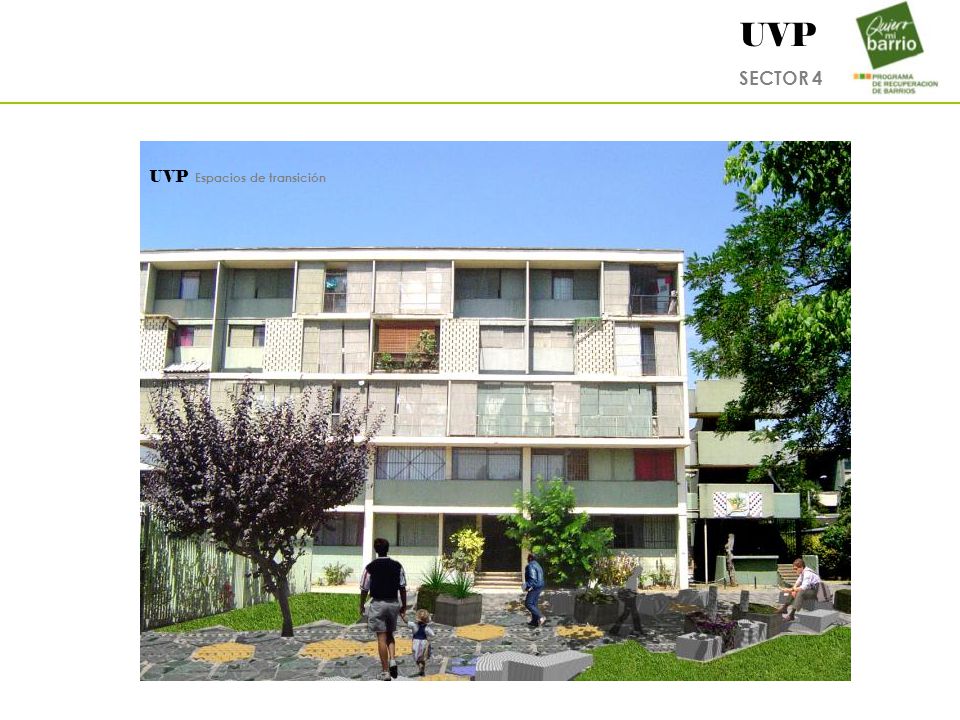

43 UVP SECTOR 4 UVP Espacios de transición

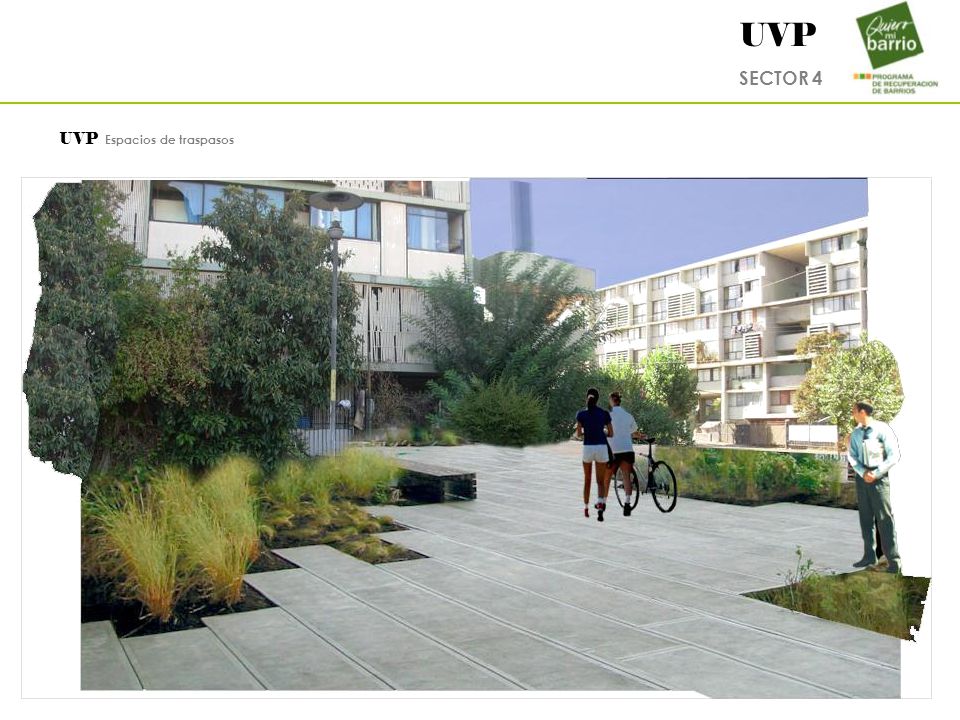

44 UVP SECTOR 4 UVP Espacios de traspasos

45 UVP SECTOR 4

46 UVP SECTOR 4

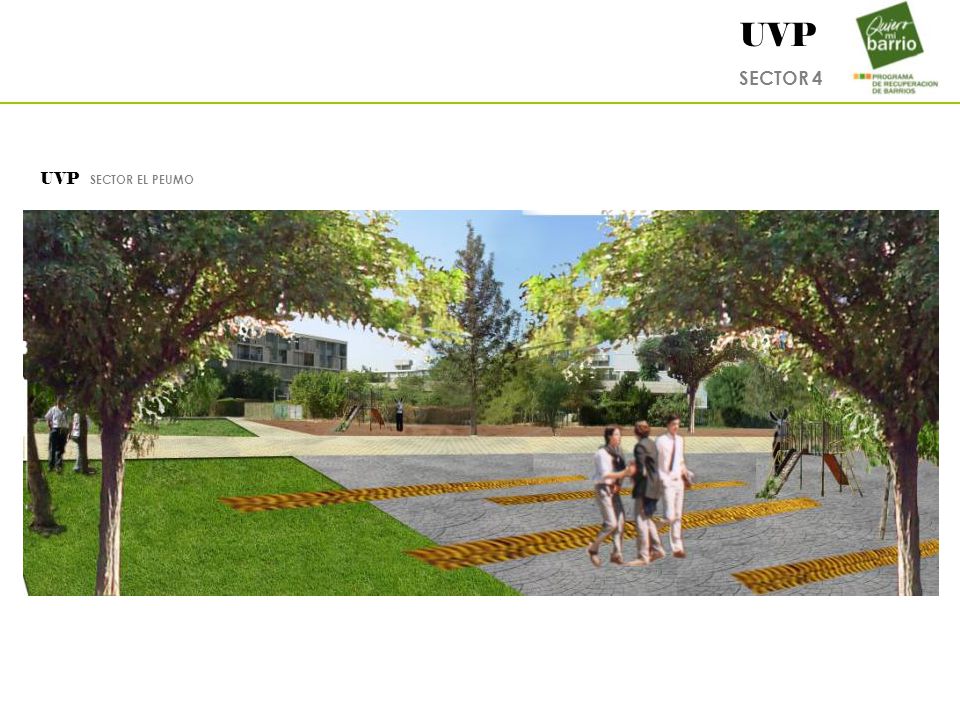

47 UVP SECTOR 4 UVP SECTOR EL PEUMO

48 UVP SECTOR 4 UVP PLANTA PROPUESTA Veredas 3,659 m2 Vialidad 3,432 m2 Área Verde8,905 m2 Espacios Transición 1,251 m2 Rejas 1,384 ml Iluminación 40,033 m2
