ELECTROCARDIOGRAMA: El ECG es un registro de la actividad eléctrica del corazón. No limitado a la zona de conducción, sino a todo el corazón de forma.

Presentación del tema: "ELECTROCARDIOGRAMA: El ECG es un registro de la actividad eléctrica del corazón. No limitado a la zona de conducción, sino a todo el corazón de forma."— Transcripción de la presentación:

1 Yamile ochoa larrotta. Universidad nacional pontificia universidad javeriana

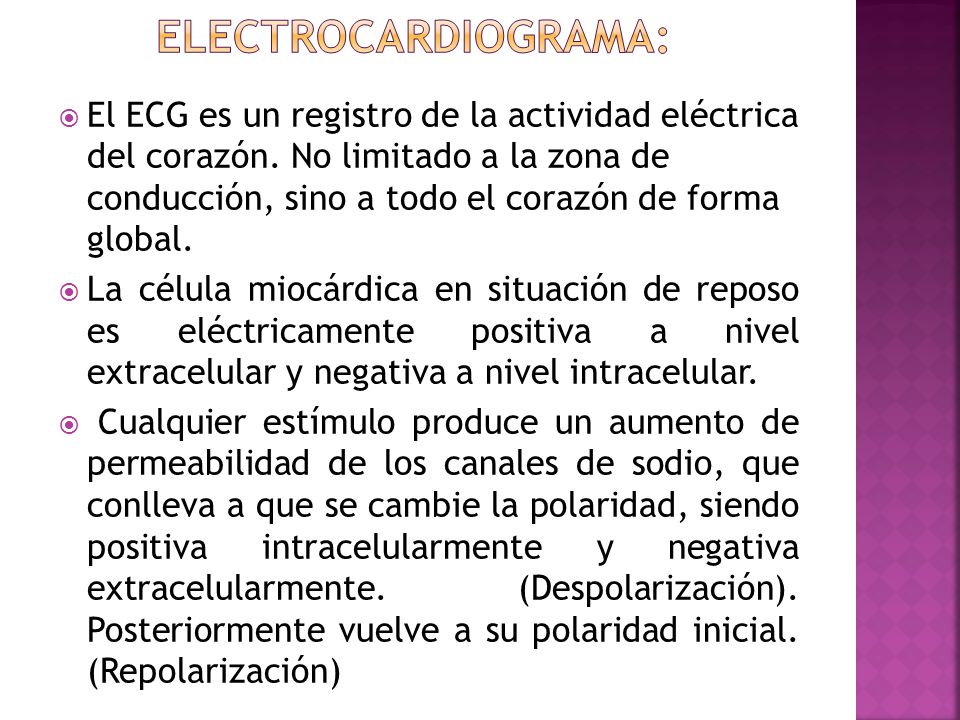

2 ELECTROCARDIOGRAMA: El ECG es un registro de la actividad eléctrica del corazón. No limitado a la zona de conducción, sino a todo el corazón de forma global. La célula miocárdica en situación de reposo es eléctricamente positiva a nivel extracelular y negativa a nivel intracelular. Cualquier estímulo produce un aumento de permeabilidad de los canales de sodio, que conlleva a que se cambie la polaridad, siendo positiva intracelularmente y negativa extracelularmente. (Despolarización). Posteriormente vuelve a su polaridad inicial. (Repolarización)

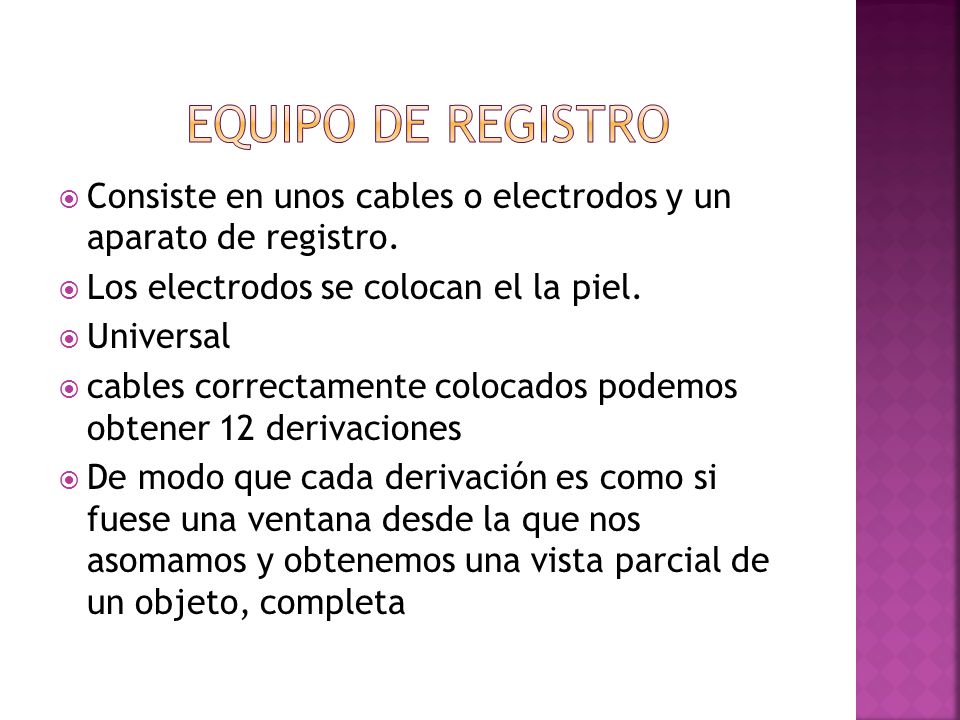

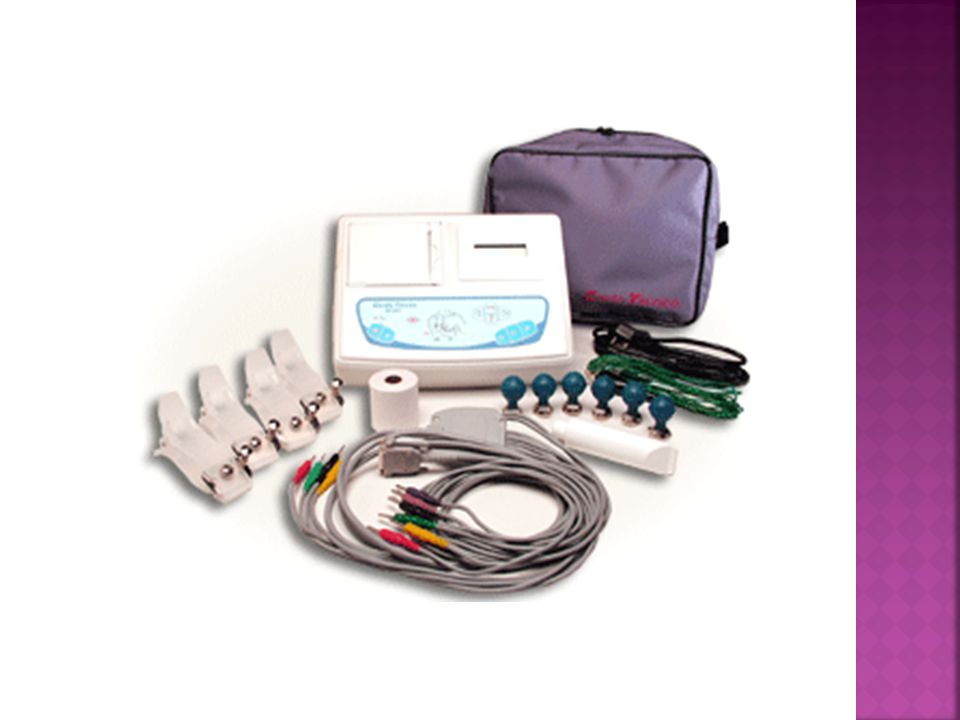

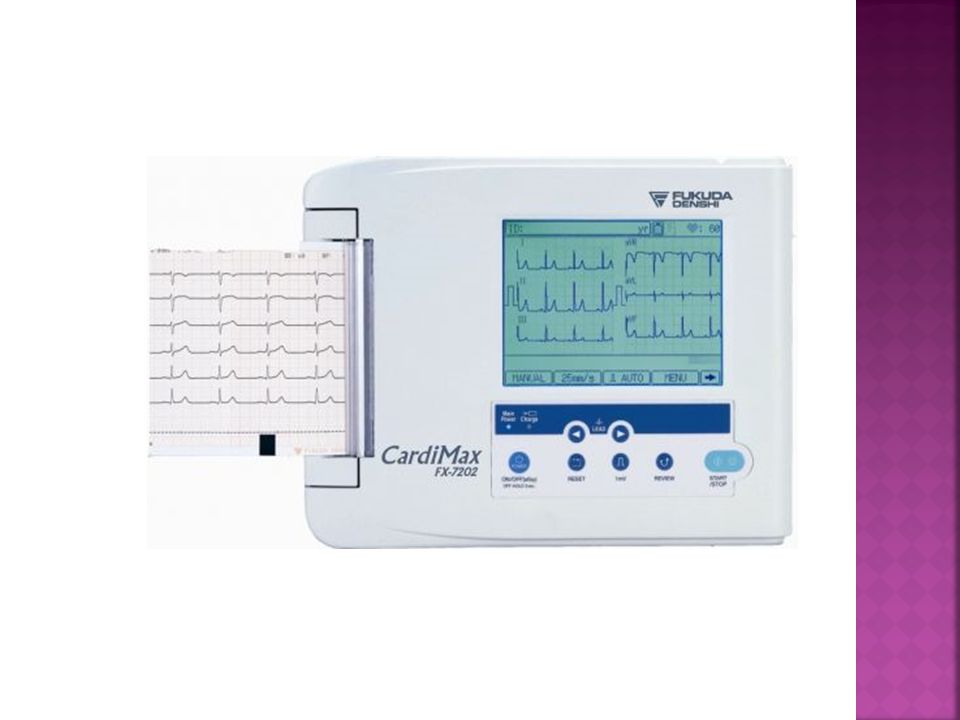

3 EQUIPO DE REGISTRO Consiste en unos cables o electrodos y un aparato de registro. Los electrodos se colocan el la piel. Universal cables correctamente colocados podemos obtener 12 derivaciones De modo que cada derivación es como si fuese una ventana desde la que nos asomamos y obtenemos una vista parcial de un objeto, completa

4

5

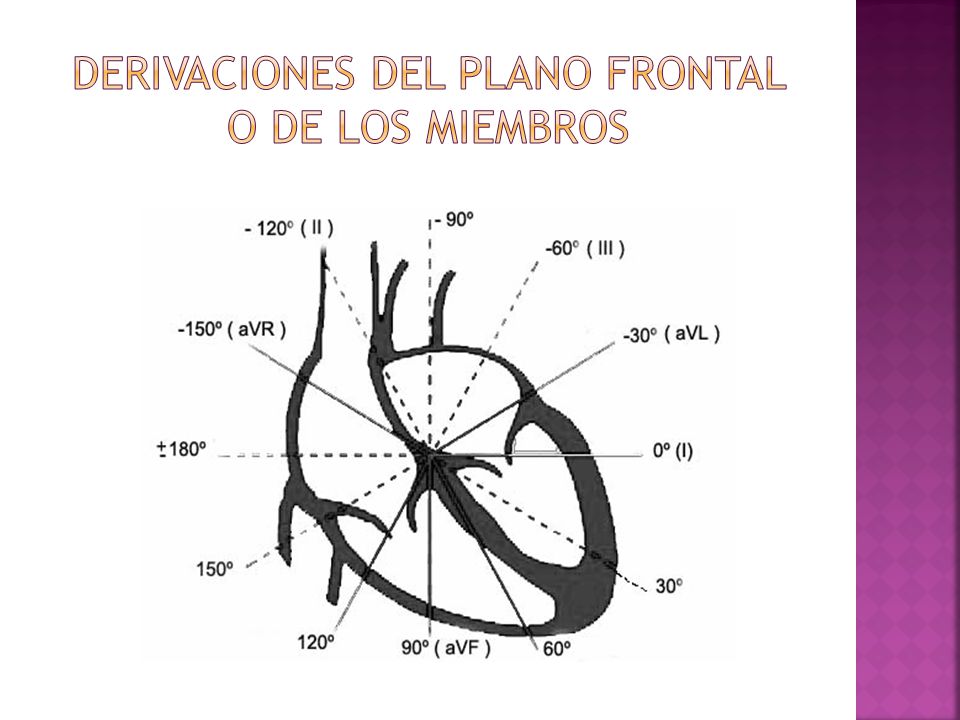

6 Derivaciones del plano frontal o de los miembros

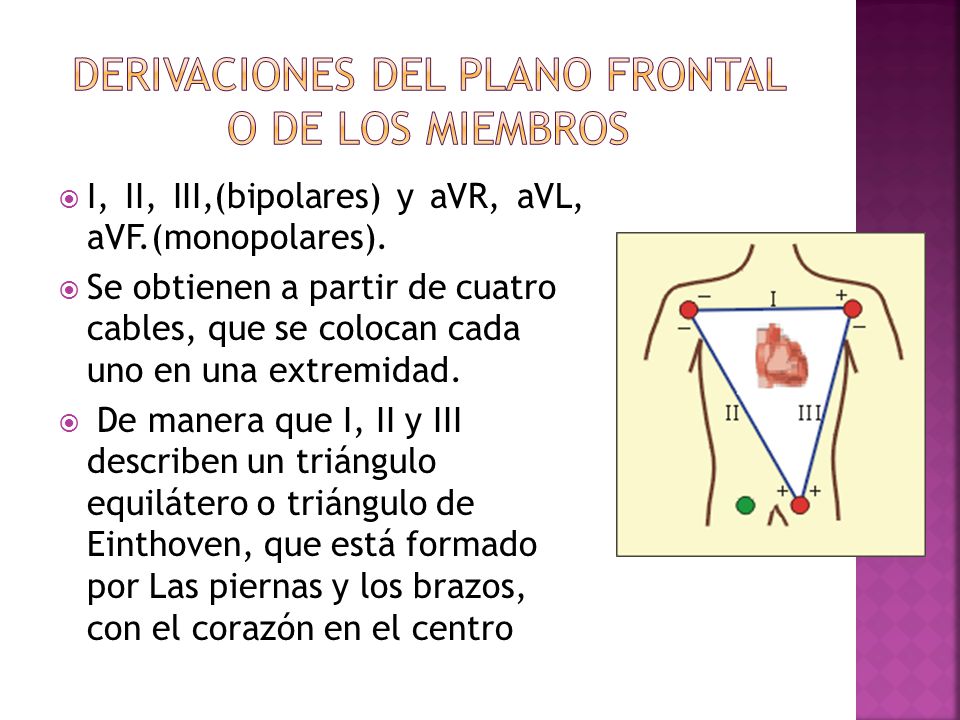

7 Derivaciones del plano frontal o de los miembros
I, II, III,(bipolares) y aVR, aVL, aVF.(monopolares). Se obtienen a partir de cuatro cables, que se colocan cada uno en una extremidad. De manera que I, II y III describen un triángulo equilátero o triángulo de Einthoven, que está formado por Las piernas y los brazos, con el corazón en el centro

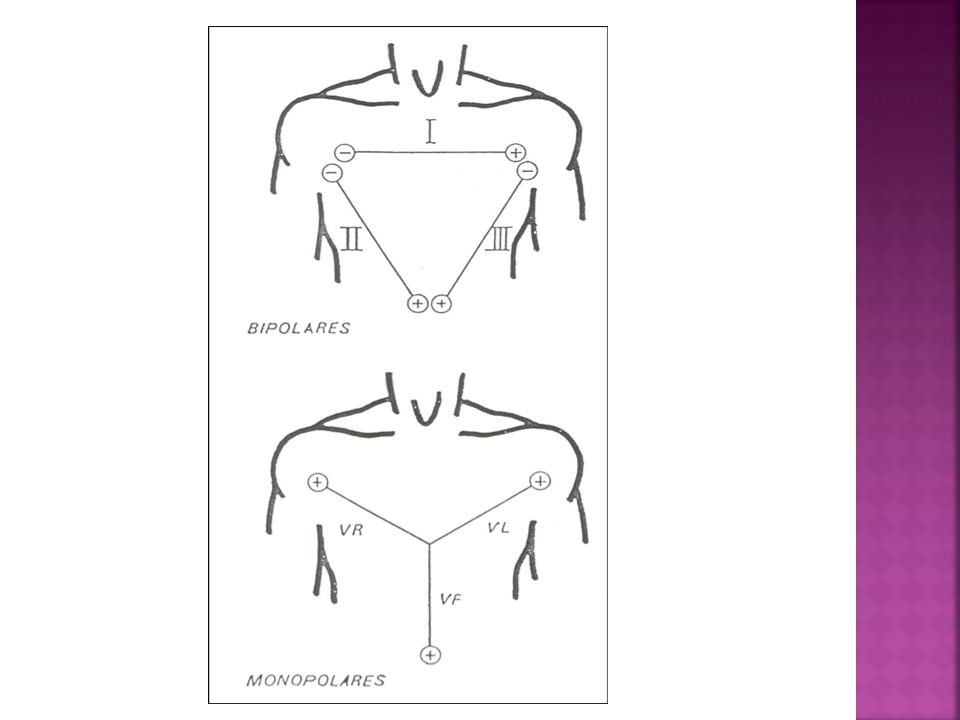

8

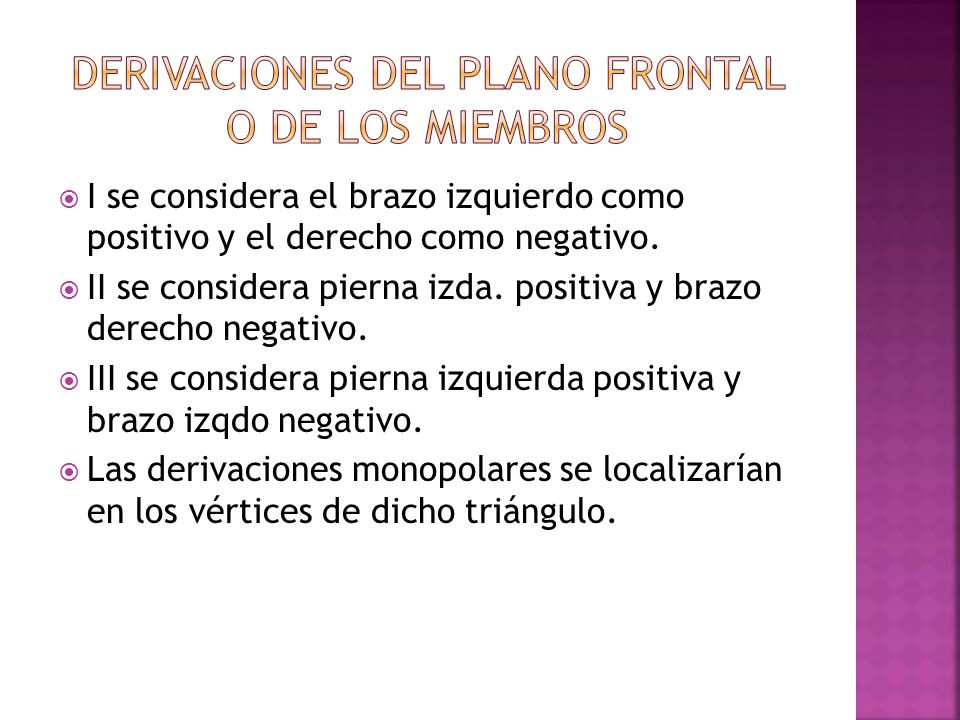

9 Derivaciones del plano frontal o de los miembros
I se considera el brazo izquierdo como positivo y el derecho como negativo. II se considera pierna izda. positiva y brazo derecho negativo. III se considera pierna izquierda positiva y brazo izqdo negativo. Las derivaciones monopolares se localizarían en los vértices de dicho triángulo.

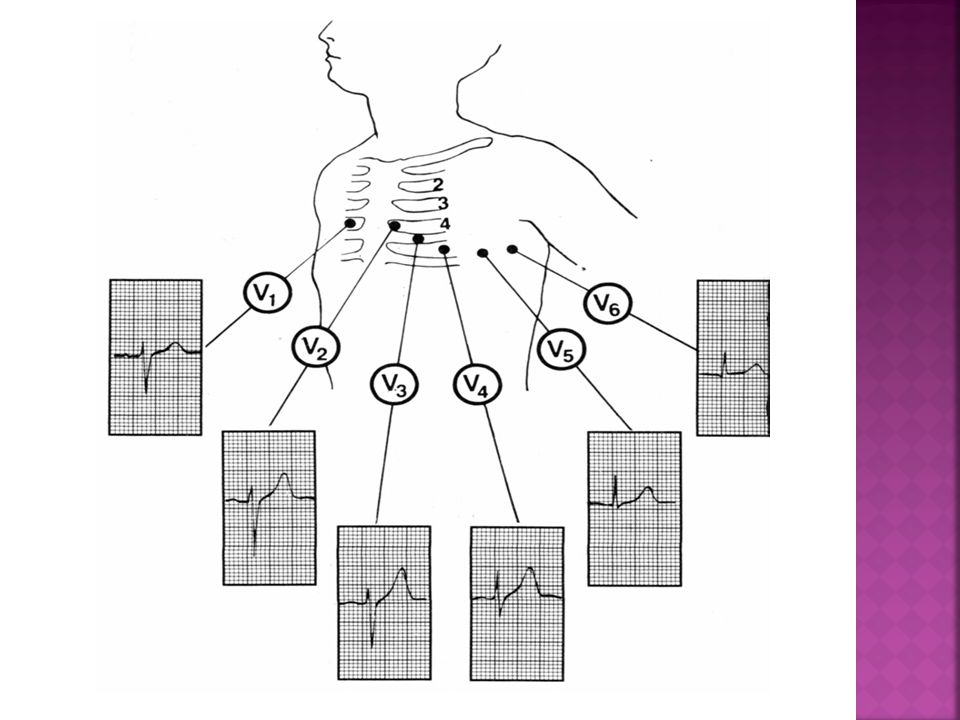

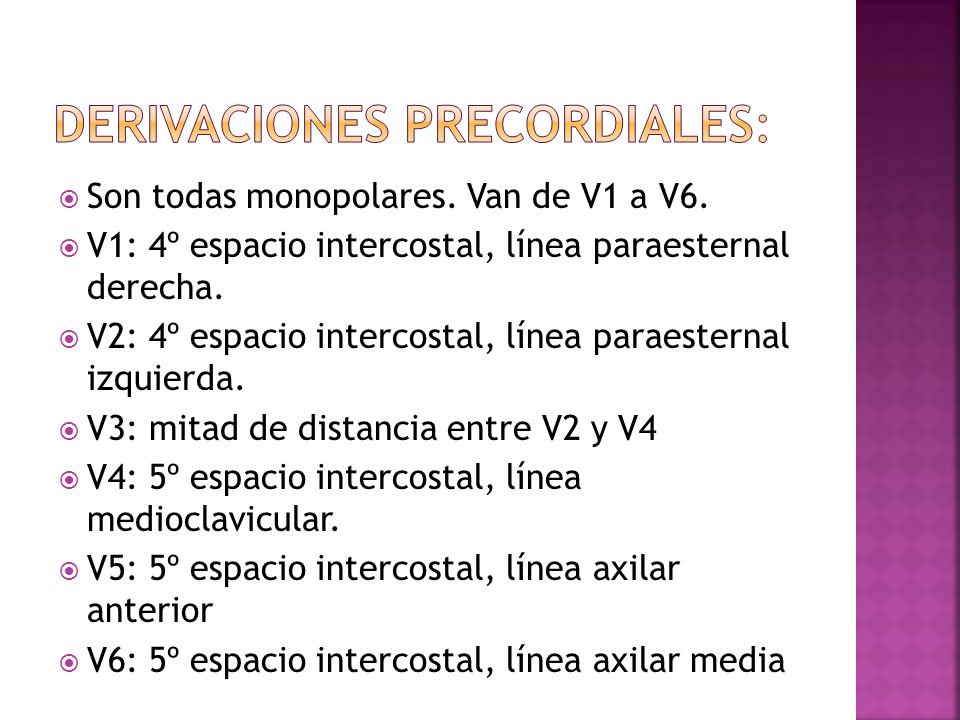

10 Derivaciones precordiales:
Son todas monopolares. Van de V1 a V6. V1: 4º espacio intercostal, línea paraesternal derecha. V2: 4º espacio intercostal, línea paraesternal izquierda. V3: mitad de distancia entre V2 y V4 V4: 5º espacio intercostal, línea medioclavicular. V5: 5º espacio intercostal, línea axilar anterior V6: 5º espacio intercostal, línea axilar media

11

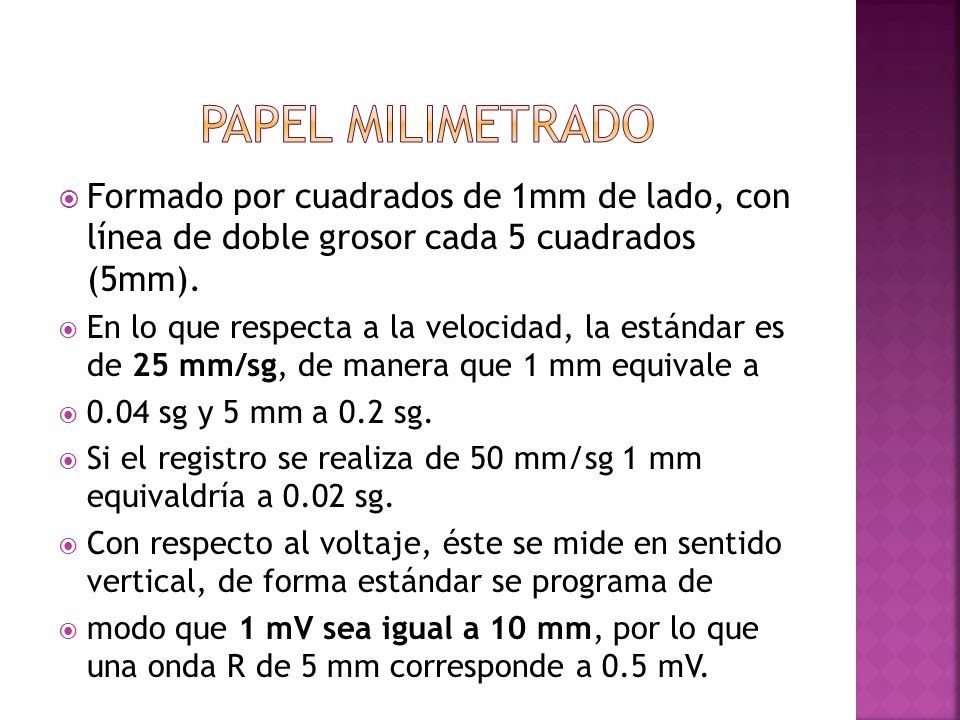

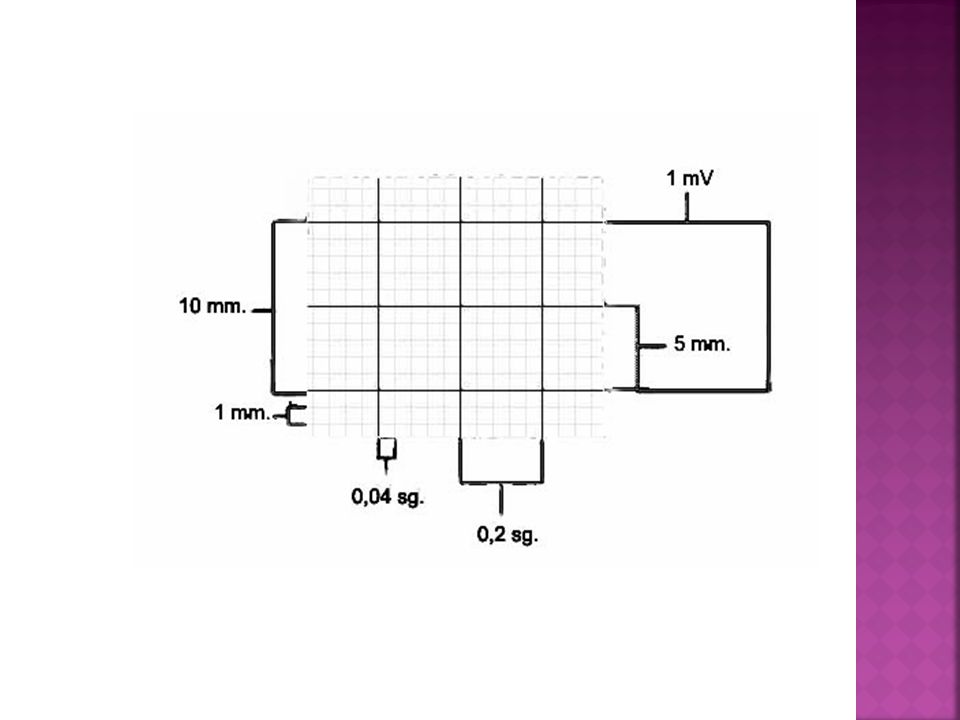

12 papel milimetrado Formado por cuadrados de 1mm de lado, con línea de doble grosor cada 5 cuadrados (5mm). En lo que respecta a la velocidad, la estándar es de 25 mm/sg, de manera que 1 mm equivale a 0.04 sg y 5 mm a 0.2 sg. Si el registro se realiza de 50 mm/sg 1 mm equivaldría a 0.02 sg. Con respecto al voltaje, éste se mide en sentido vertical, de forma estándar se programa de modo que 1 mV sea igual a 10 mm, por lo que una onda R de 5 mm corresponde a 0.5 mV.

13

14

15 Calibración del ekg Velocidad del papel 25 mm/seg Voltaje 10 mms de alto= 1 milivoltio. La altura representa voltaje y la horizontal tiempo.Cada milimetro horizontal son 0.04 segundos (a 25 mm/seg de velocidad).Cada 10 milimetros verticales son un milivoltio. 5 cuadritos pequeños horizontales representan 0.2 segundos (1 cuadrado grande)

16 ondas, intervalos , segmentos
Las ondas del EKG se denominan  P,Q, R, S, T, U  y tienen voltaje positivo o negativos. Los segmentos son  isoeléctricos. Los intervalos comprenden ondas y segmentos

17 ONDAS P: despolarización auricular
QRS: despolarización ventricular, su duración normal es de 0.06 a 0.1 sg siendo: Q: primera onda negativa antes de la primera onda positiva. R: toda onda positiva. Si existe una segunda onda positiva la llamamos R´. S: toda onda negativa después de una onda positiva. . QS: complejo totalmente negativo. - T: de despolarización ventricular. - U: pequeña onda que sigue a la onda T.

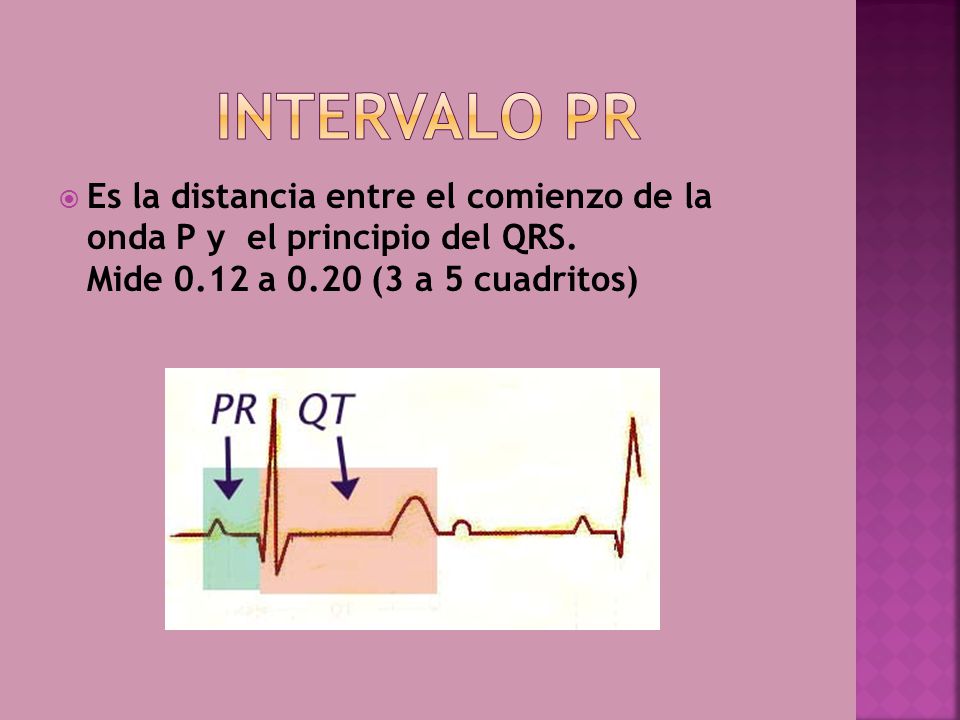

18 Intervalo pr Es la distancia entre el comienzo de la onda P y  el principio del QRS. Mide 0.12 a 0.20 (3 a 5 cuadritos)

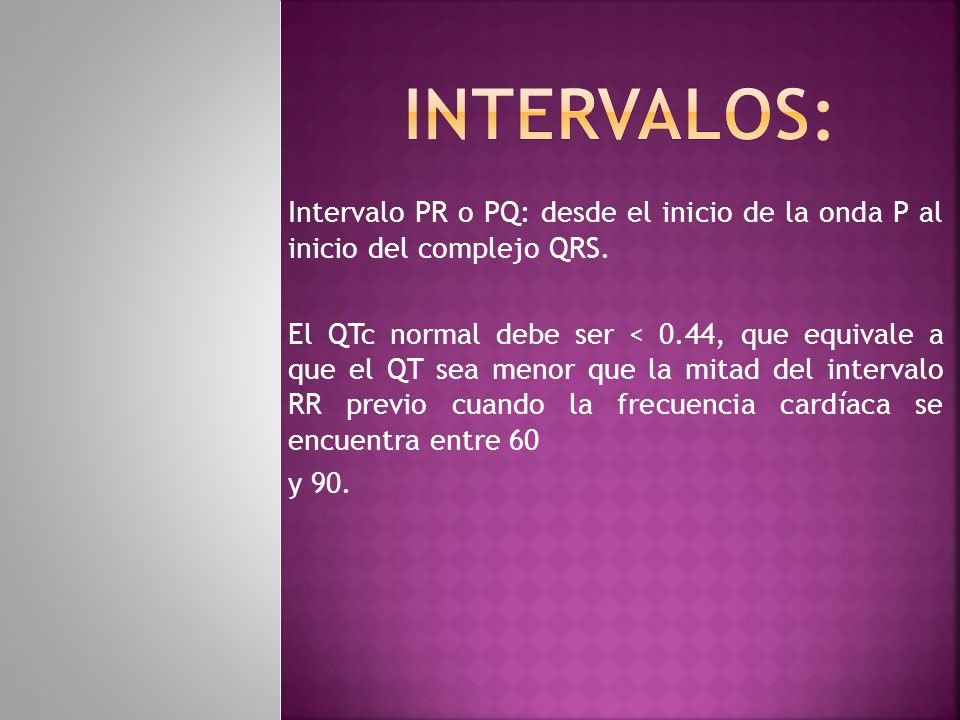

19 INTERVALOS: Intervalo PR o PQ: desde el inicio de la onda P al inicio del complejo QRS. El QTc normal debe ser < 0.44, que equivale a que el QT sea menor que la mitad del intervalo RR previo cuando la frecuencia cardíaca se encuentra entre 60 y 90.

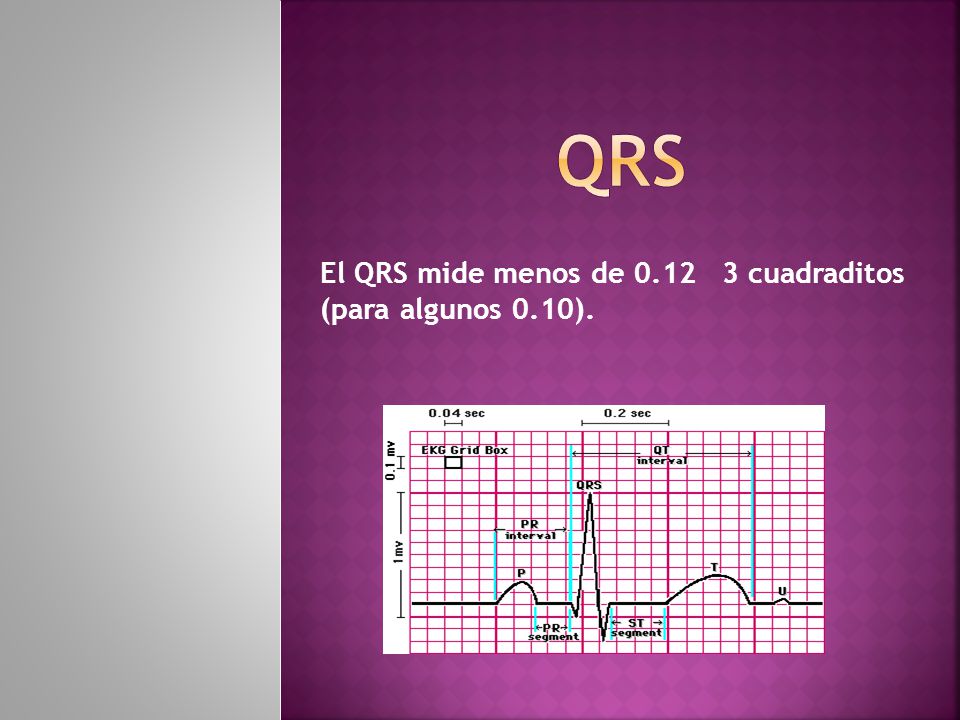

20 El QRS mide menos de 0.12 3 cuadraditos (para algunos 0.10).

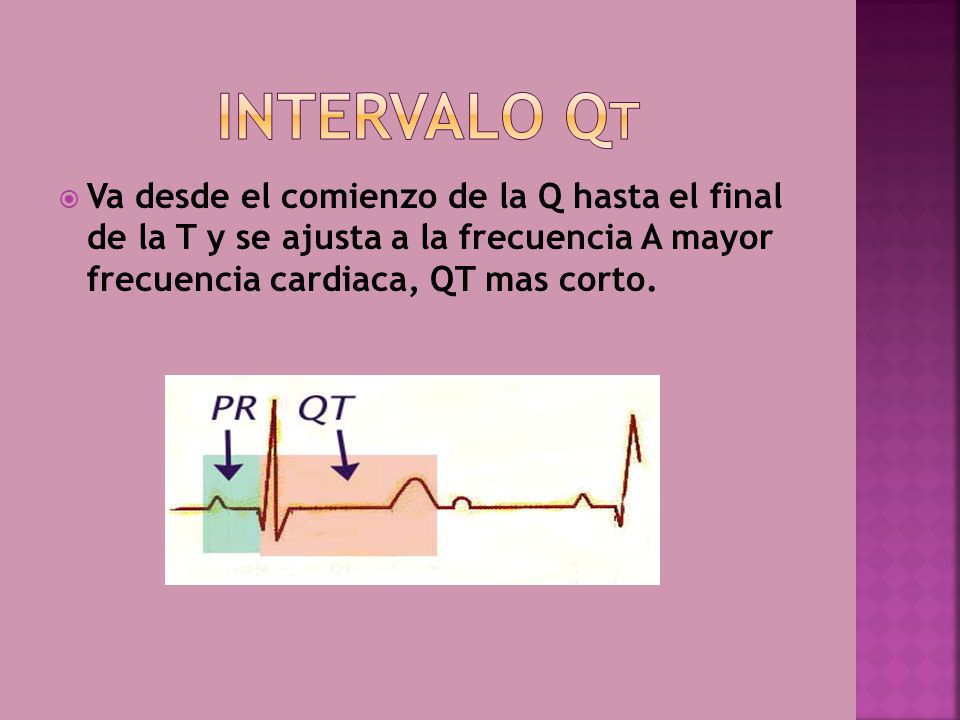

21 Intervalo qt Va desde el comienzo de la Q hasta el final de la T y se ajusta a la frecuencia A mayor frecuencia cardiaca, QT mas corto.

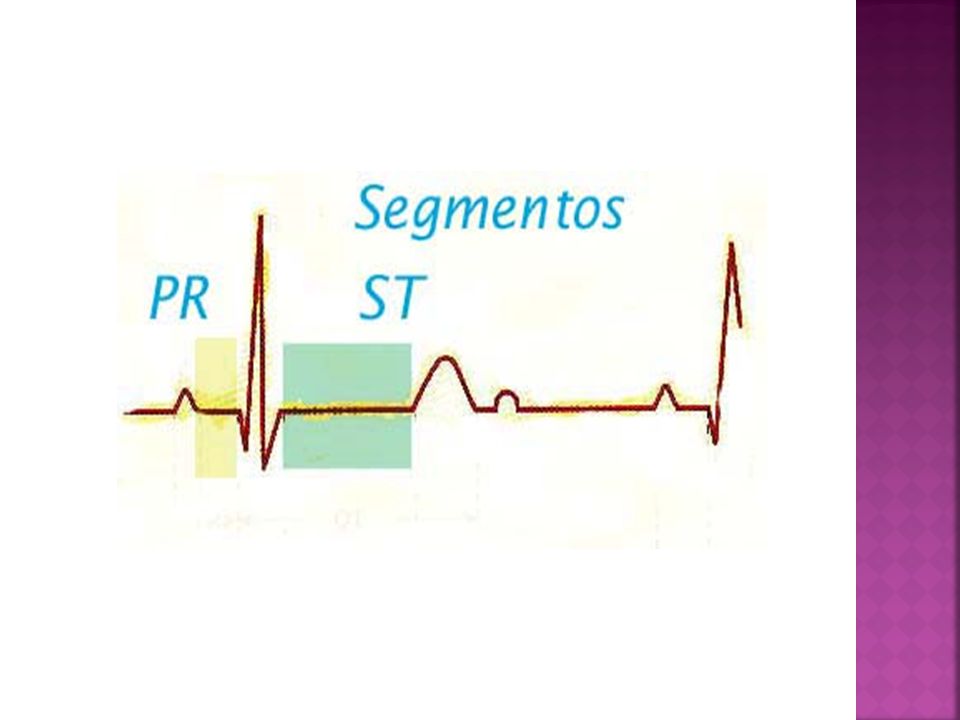

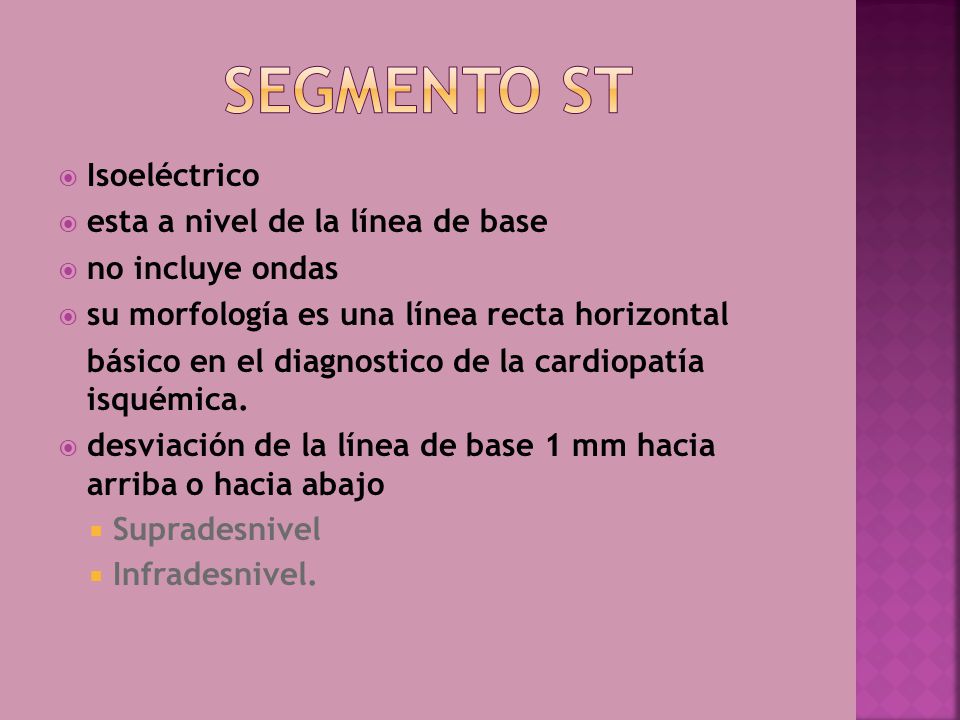

22 Segmento st Isoeléctrico esta a nivel de la línea de base
no incluye ondas su morfología es una línea recta horizontal básico en el diagnostico de la cardiopatía isquémica. desviación de la línea de base 1 mm hacia arriba o hacia abajo Supradesnivel Infradesnivel.

23

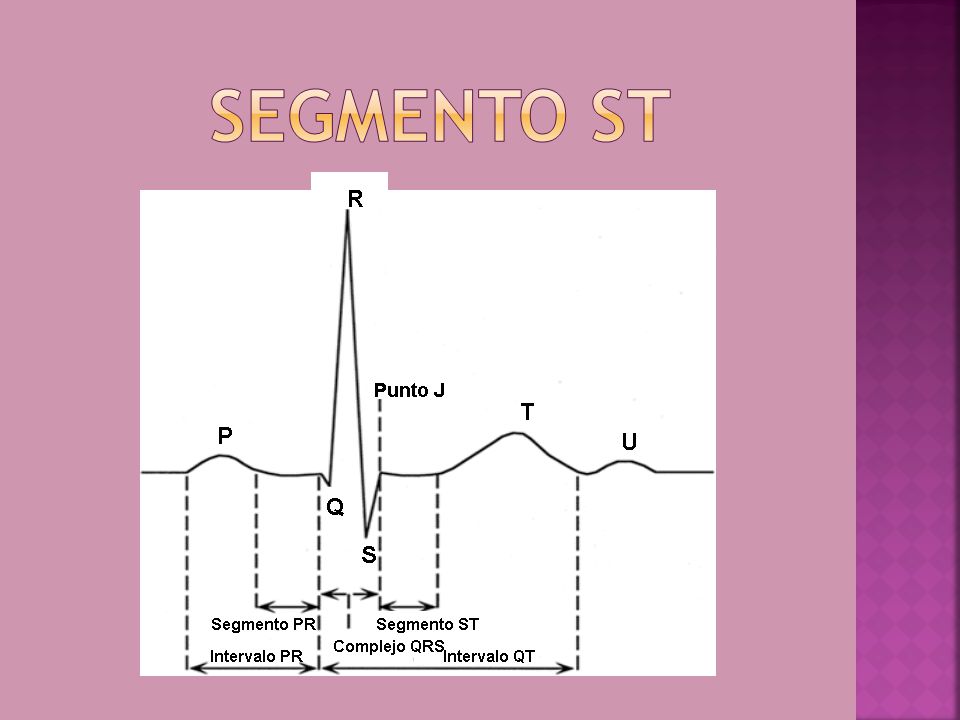

24 Segmento st

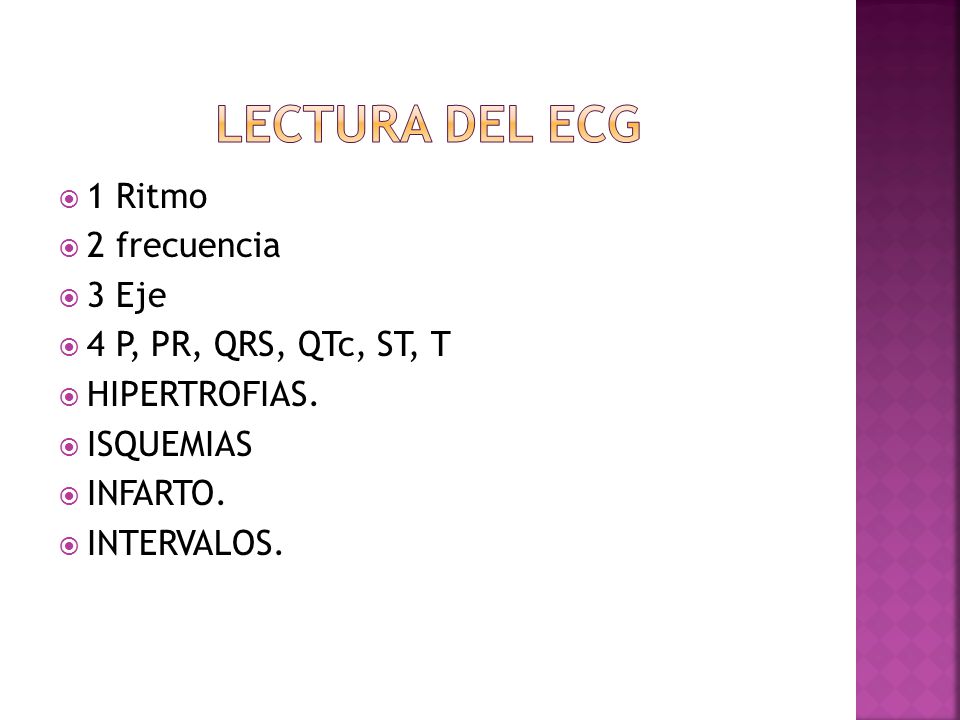

25 LECTURA DEL ECG 1 Ritmo 2 frecuencia 3 Eje 4 P, PR, QRS, QTc, ST, T
HIPERTROFIAS. ISQUEMIAS INFARTO. INTERVALOS.

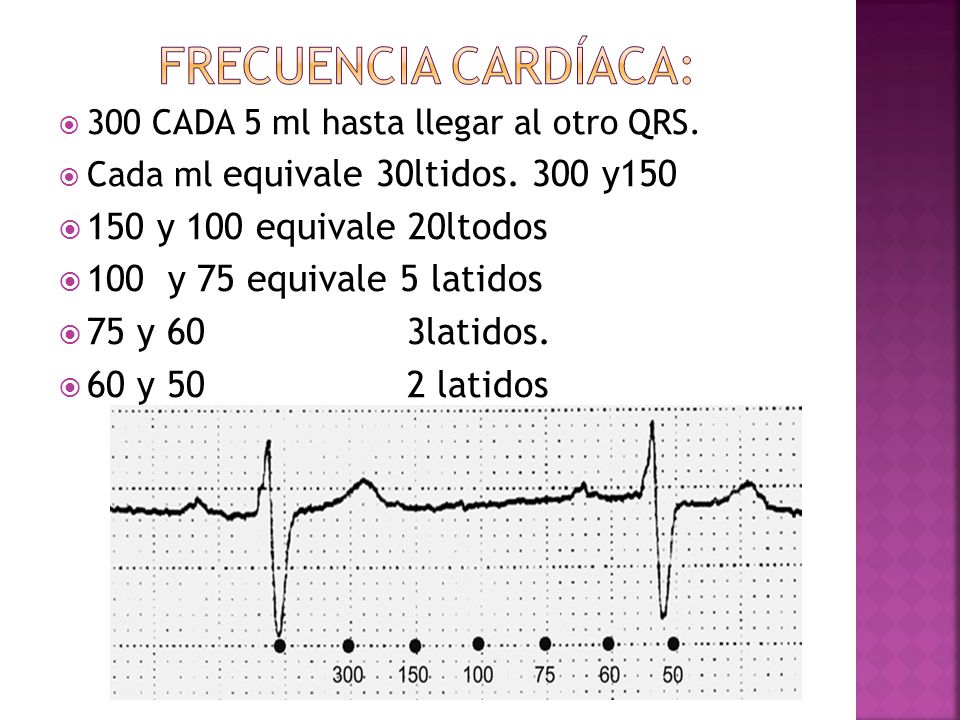

26 FRECUENCIA CARDÍACA: 150 y 100 equivale 20ltodos
300 CADA 5 ml hasta llegar al otro QRS. Cada ml equivale 30ltidos. 300 y150 150 y 100 equivale 20ltodos 100 y 75 equivale 5 latidos 75 y latidos. 60 y latidos

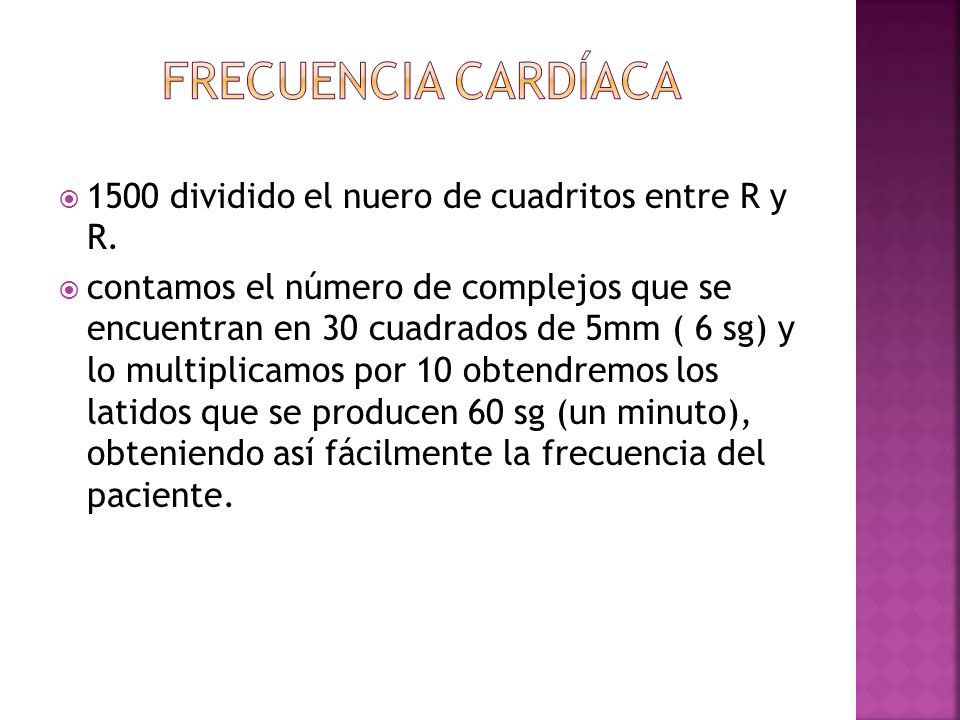

27 FRECUENCIA CARDÍACA 1500 dividido el nuero de cuadritos entre R y R.
contamos el número de complejos que se encuentran en 30 cuadrados de 5mm ( 6 sg) y lo multiplicamos por 10 obtendremos los latidos que se producen 60 sg (un minuto), obteniendo así fácilmente la frecuencia del paciente.

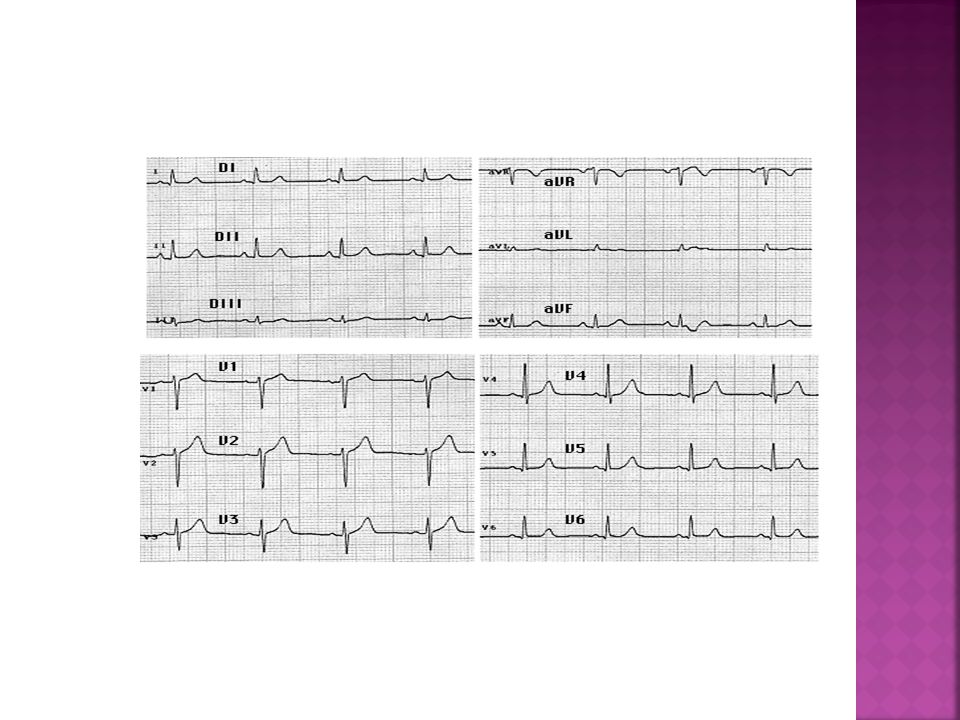

28

29

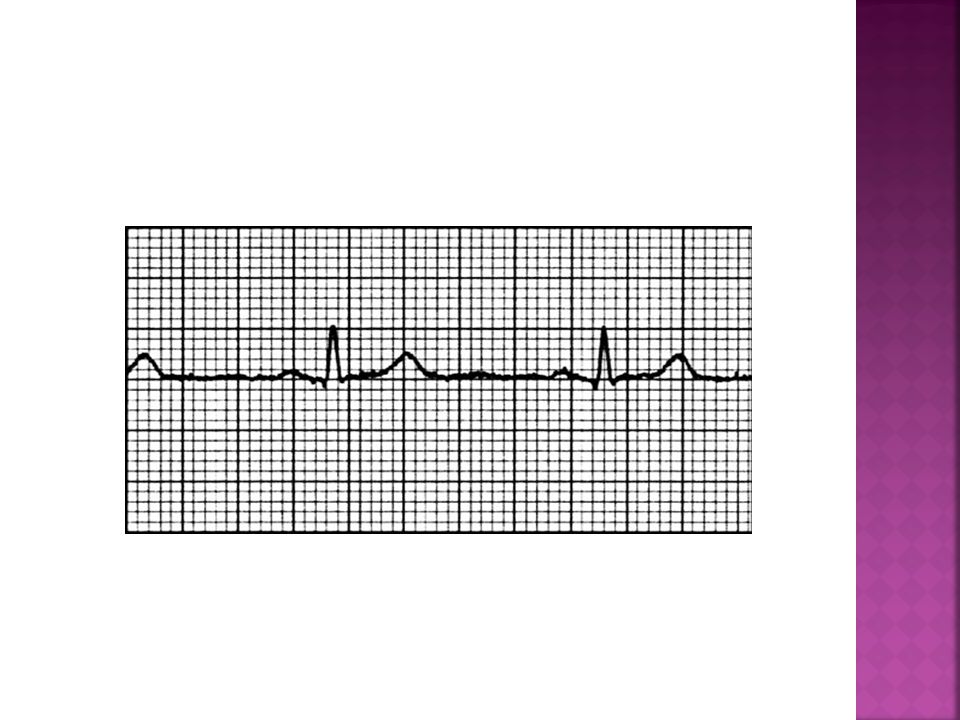

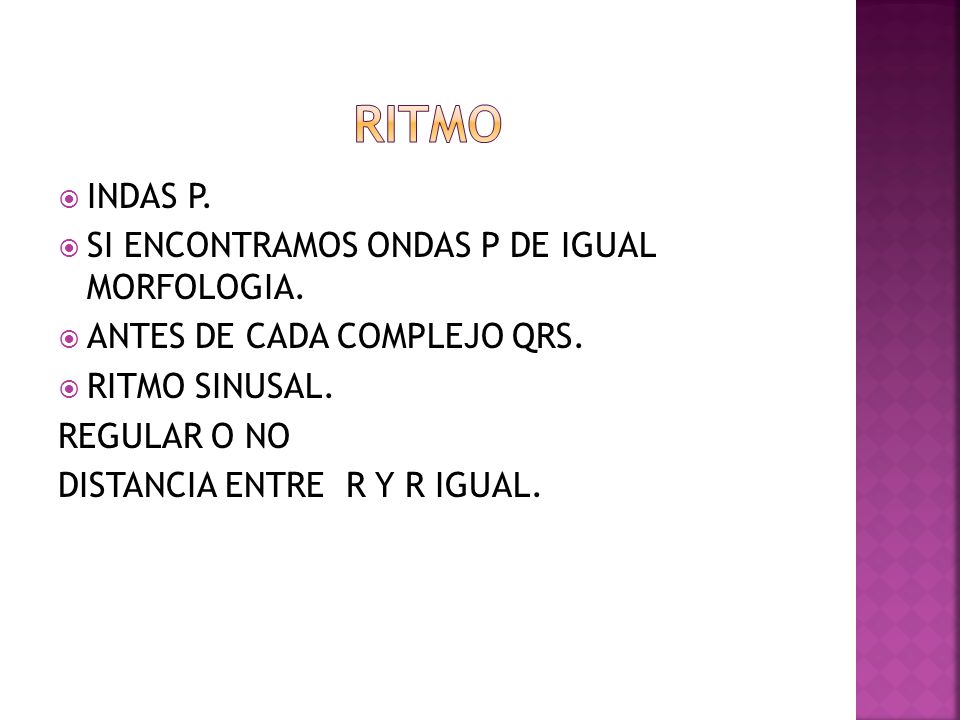

30 ritmo INDAS P. SI ENCONTRAMOS ONDAS P DE IGUAL MORFOLOGIA.
ANTES DE CADA COMPLEJO QRS. RITMO SINUSAL. REGULAR O NO DISTANCIA ENTRE R Y R IGUAL.

31

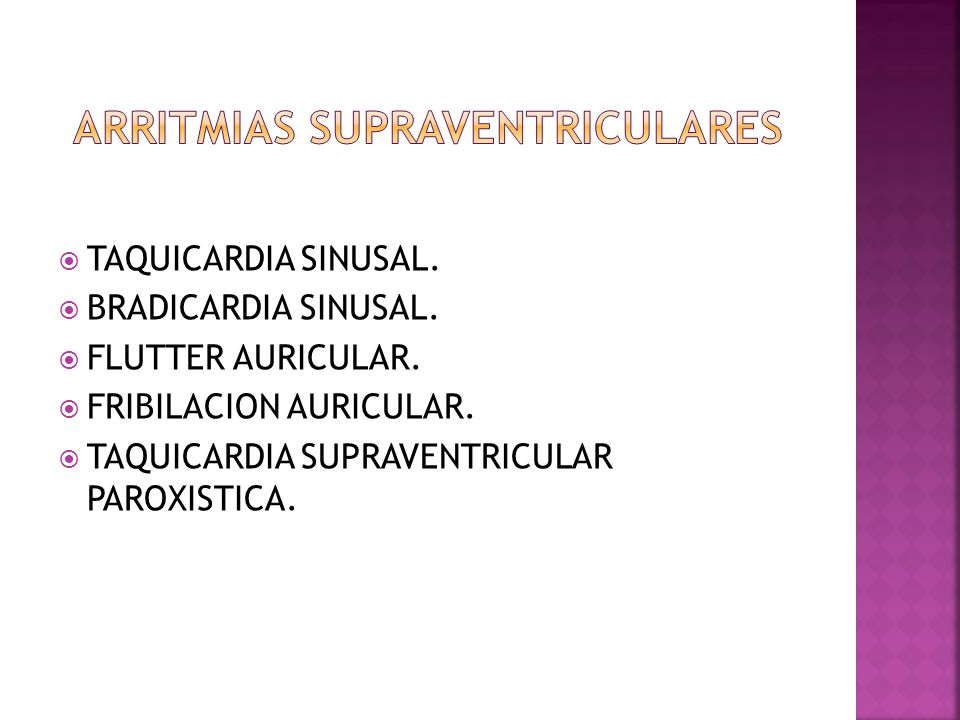

32 ARRITMIAS SUPRAVENTRICULARES
TAQUICARDIA SINUSAL. BRADICARDIA SINUSAL. FLUTTER AURICULAR. FRIBILACION AURICULAR. TAQUICARDIA SUPRAVENTRICULAR PAROXISTICA.

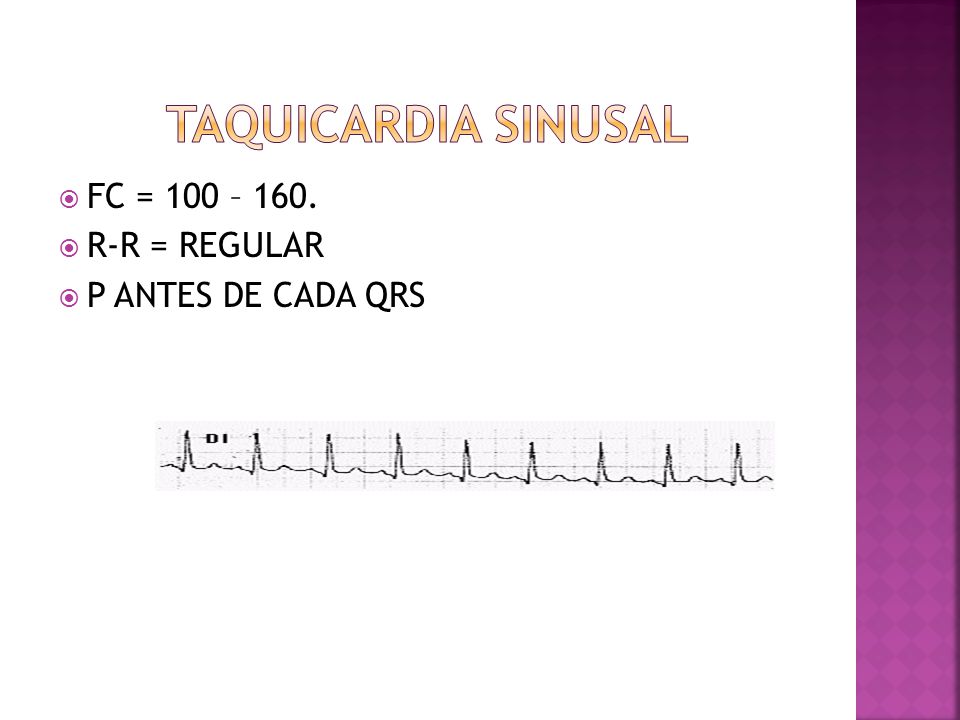

33 TAQUICARDIA SINUSAL FC = 100 – 160. R-R = REGULAR P ANTES DE CADA QRS

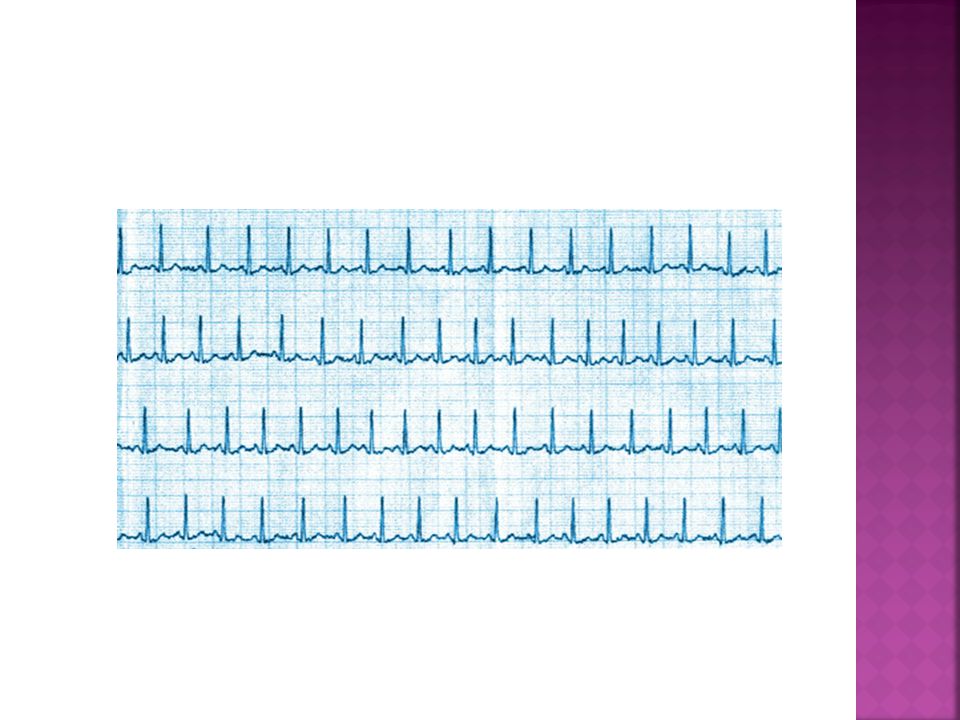

34

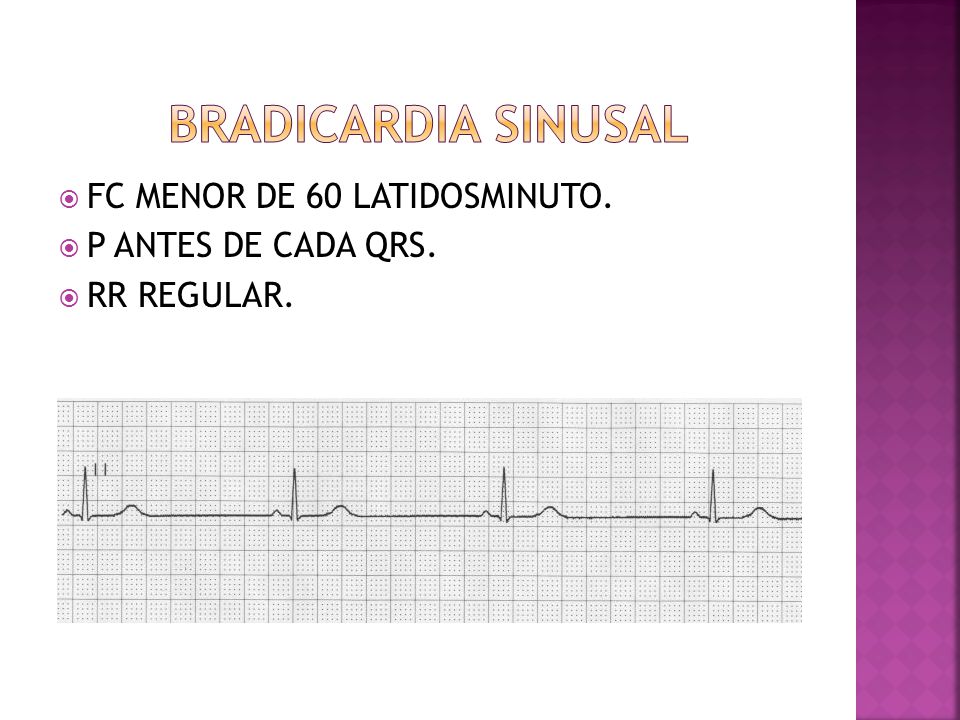

35 BRADICARDIA SINUSAL FC MENOR DE 60 LATIDOSMINUTO. P ANTES DE CADA QRS.
RR REGULAR.

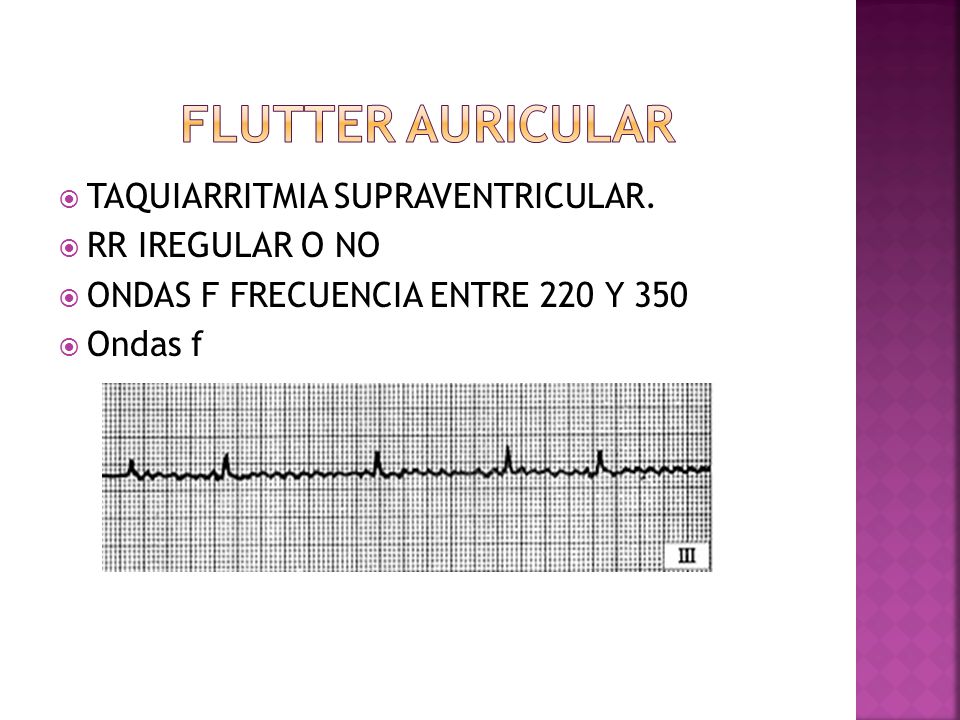

36 FLUTTER AURICULAR TAQUIARRITMIA SUPRAVENTRICULAR. RR IREGULAR O NO
ONDAS F FRECUENCIA ENTRE 220 Y 350 Ondas f

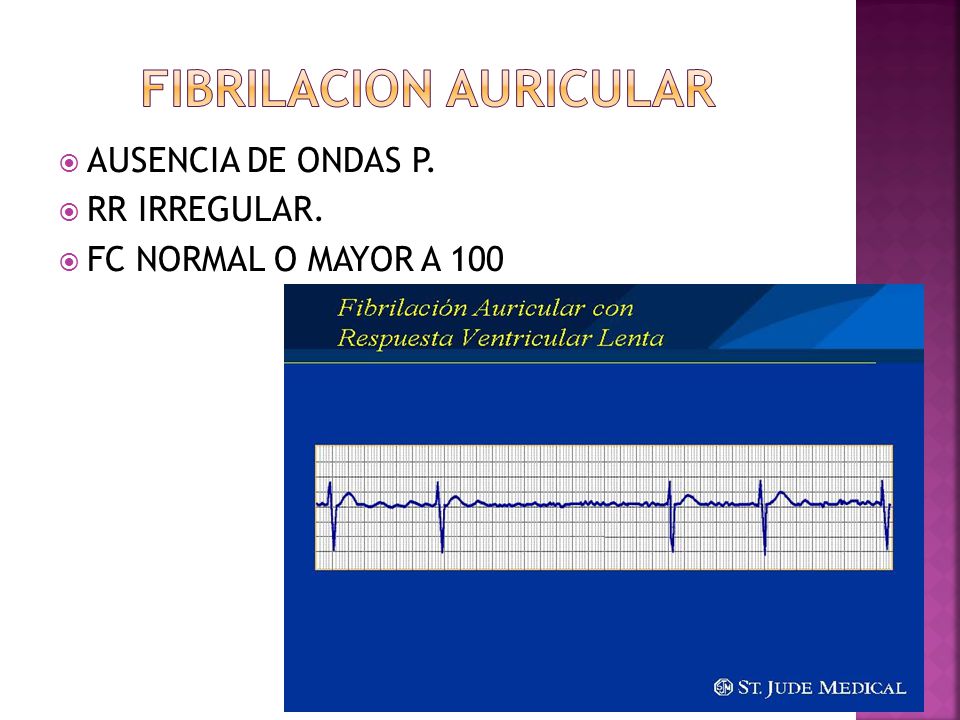

37 FIBRILACION AURICULAR
AUSENCIA DE ONDAS P. RR IRREGULAR. FC NORMAL O MAYOR A 100

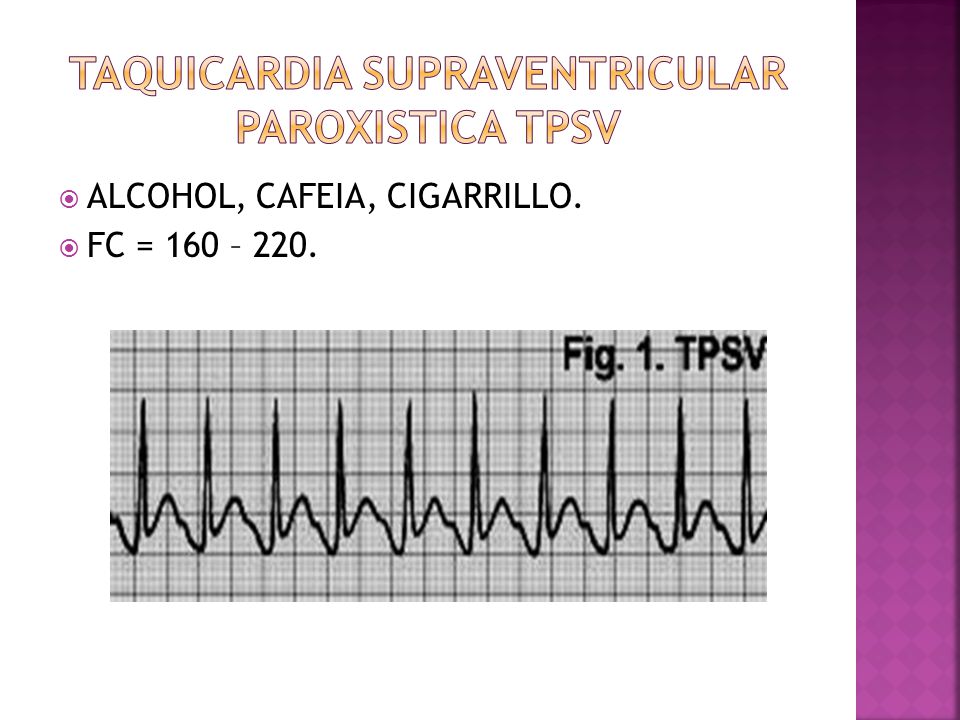

38 TAQUICARDIA SUPRAVENTRICULAR PAROXISTICA TPSV
ALCOHOL, CAFEIA, CIGARRILLO. FC = 160 – 220.

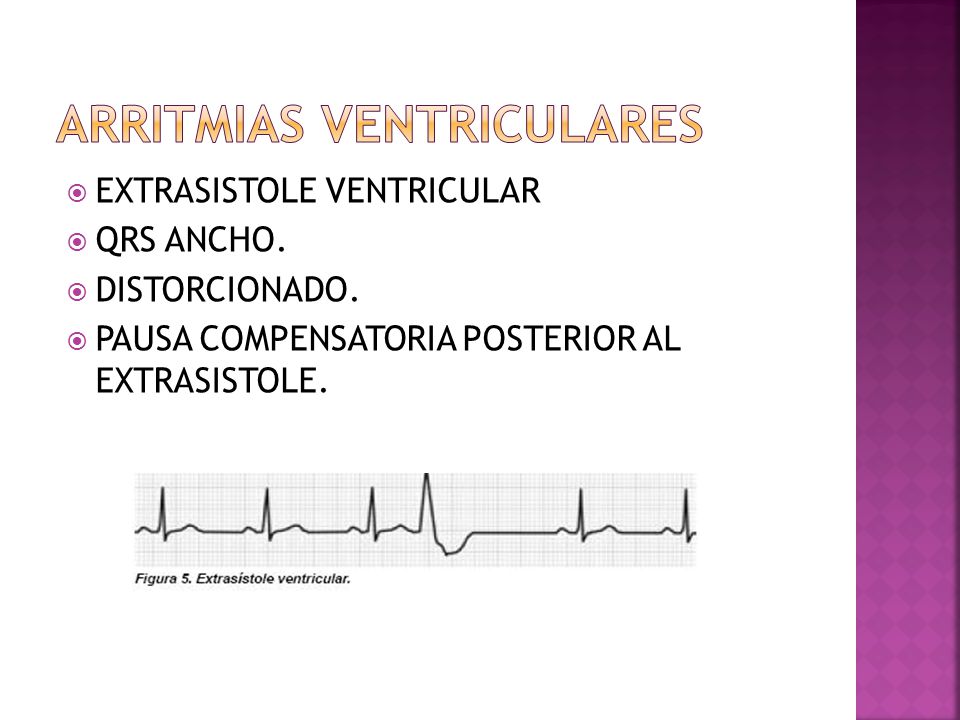

39 ARRITMIAS VENTRICULARES
EXTRASISTOLE VENTRICULAR QRS ANCHO. DISTORCIONADO. PAUSA COMPENSATORIA POSTERIOR AL EXTRASISTOLE.

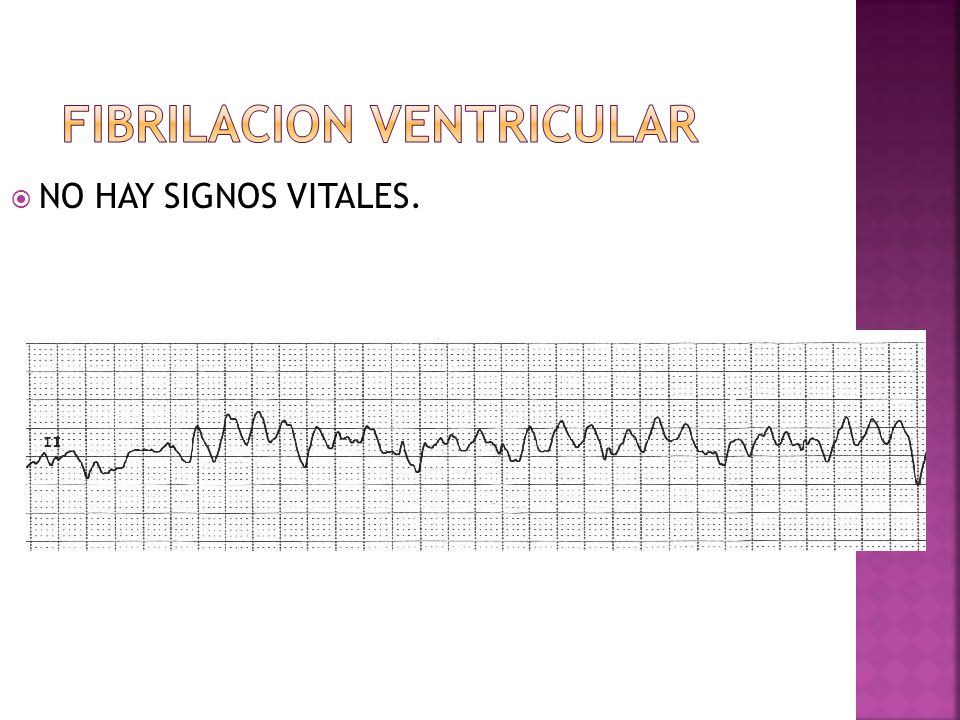

40 FIBRILACION VENTRICULAR
NO HAY SIGNOS VITALES.

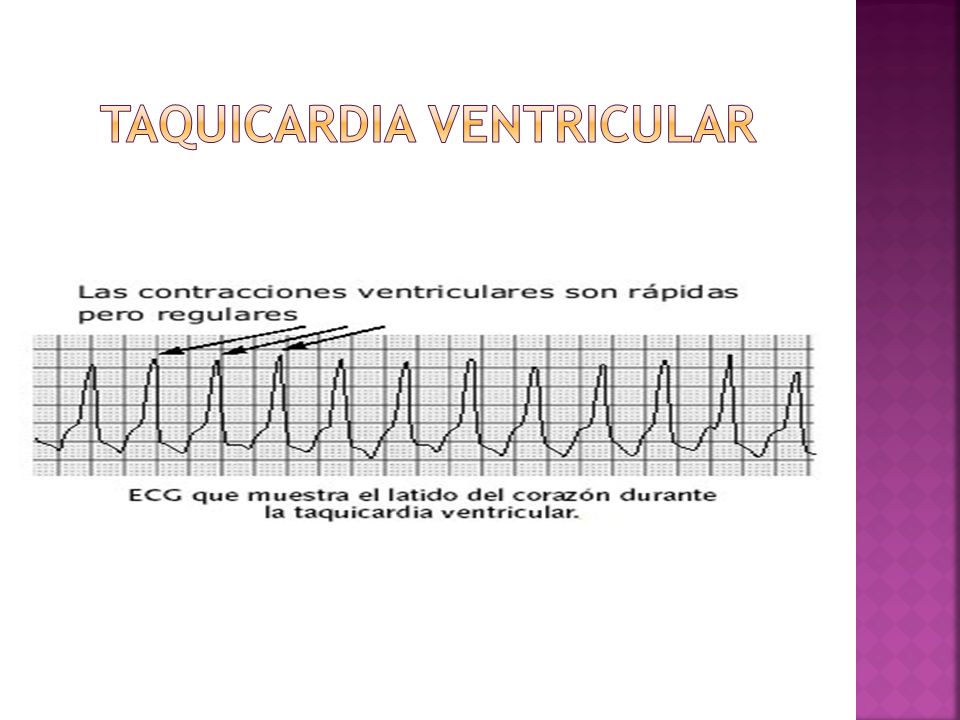

41 TAQUICARDIA VENTRICULAR

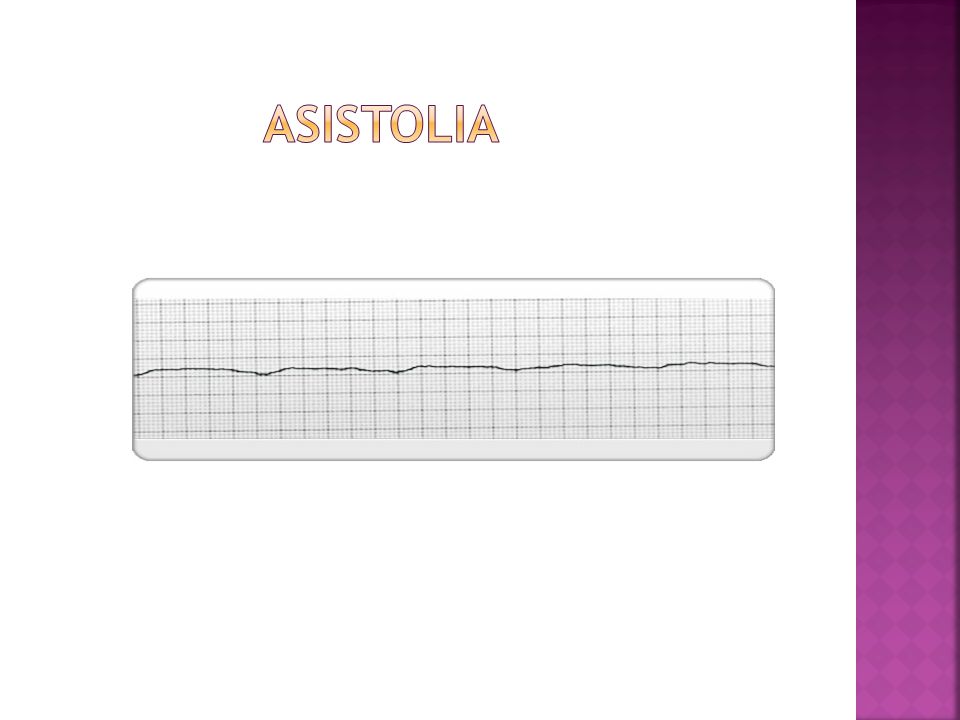

42 ASISTOLIA

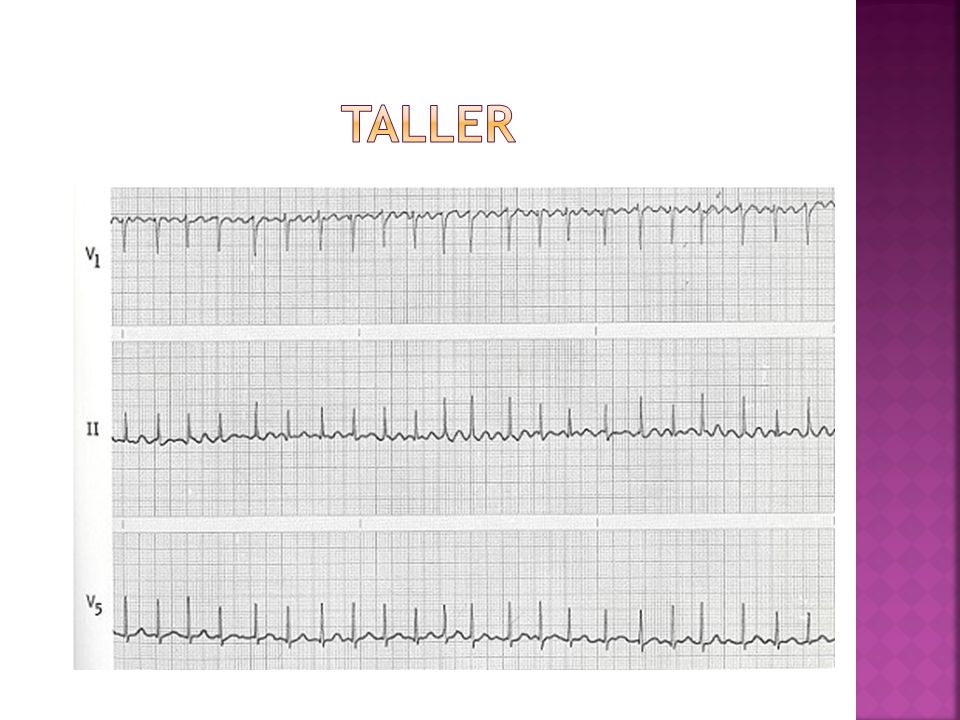

43 taller

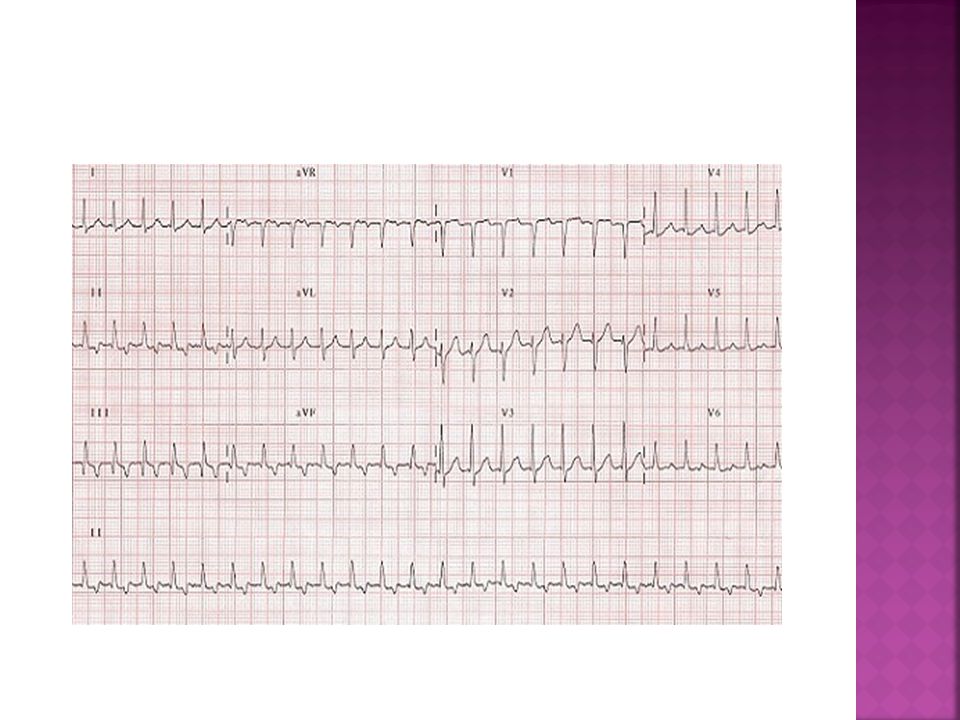

44

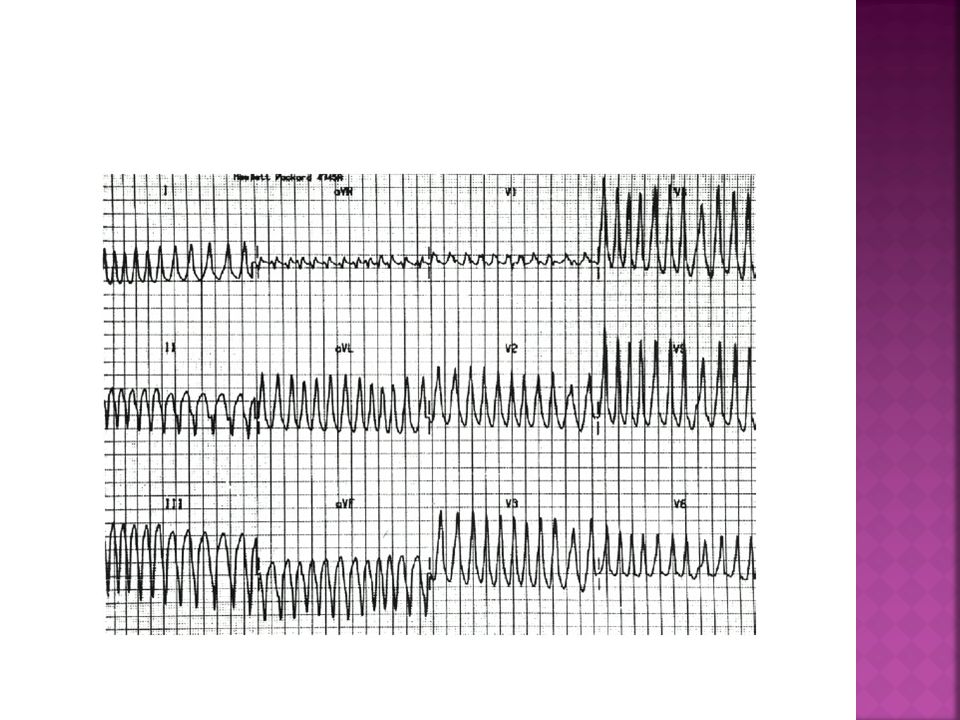

45

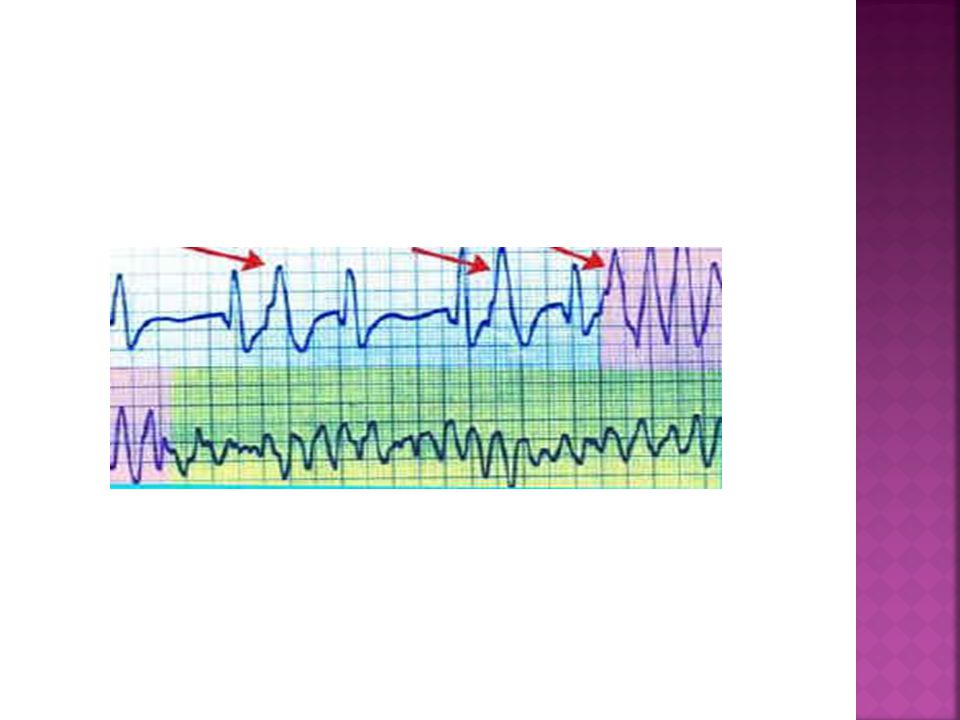

46

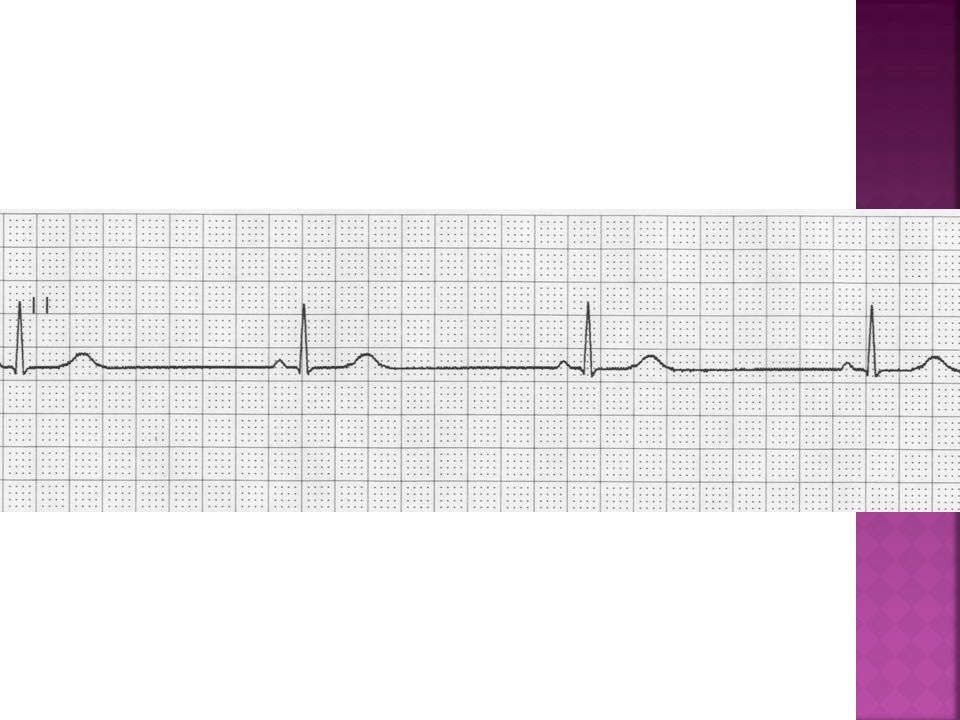

47

48

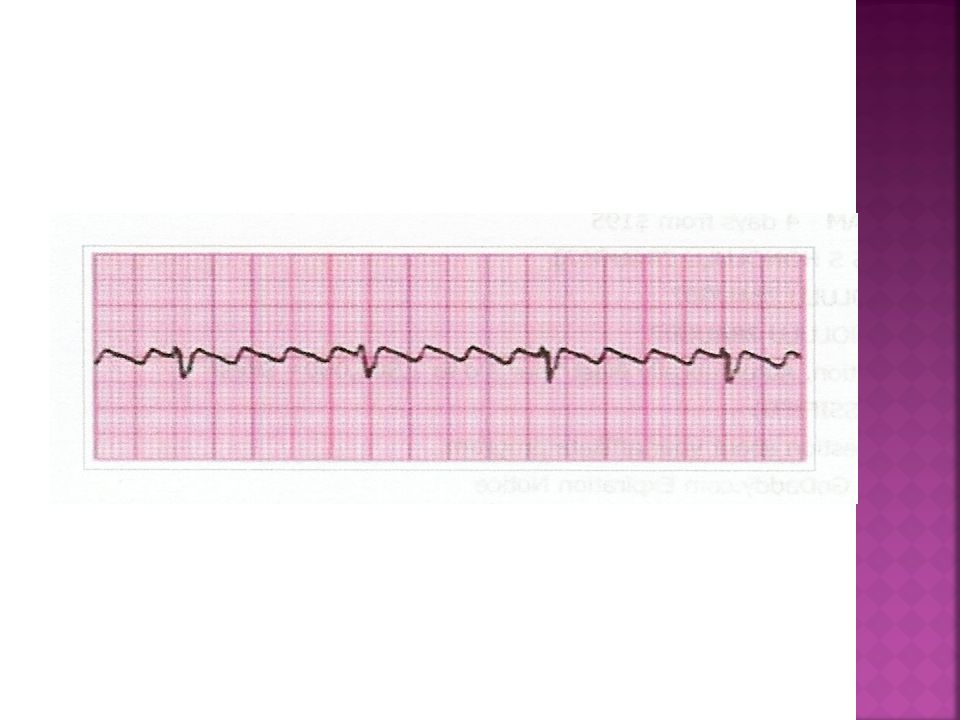

49

50 GRACIAS
