1 Cobol C Pascal Fortran 5. UNIDADES DE PROGRAMAS SmallTalk Java C++

2 Unidades de programas Estudiar mecanismos de control de secuencia:
Invocaciones Retornos Entre: PP SP a) I R SP1 SP2 b) I R

3 Unidades subordinadas
Considera un estructura jerárquica entre las unidades (árbol). Un PP, durante la ejecución, puede llamar a varios SP. Estos SP pueden, a su vez, llamar a otros SP, y así sucesivamente. Al término de la ejecución de un SP, debe retornar el control al PP o SP que lo invocó. Se pueden desarrollar en forma independiente del PP u otro SP y cumplen un objetivo bien definido.

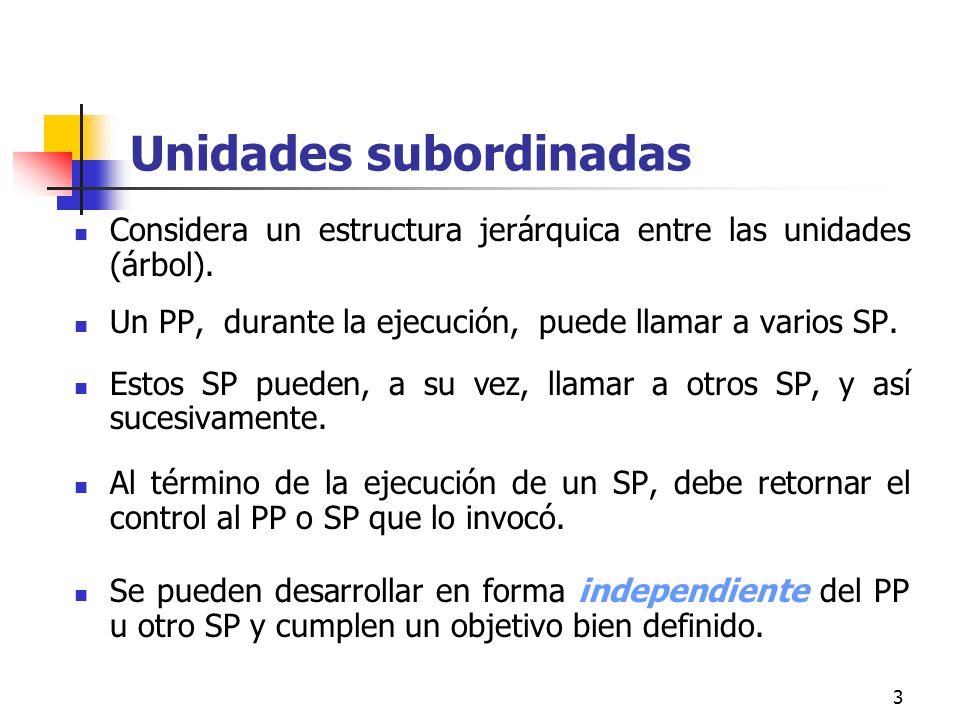

4 Unidades subordinadas
La ejecución del programa invocador se detiene temporalmente, mientras se ejecuta un SP. Al terminar la ejecución de un SP, continúa la ejecución del programa invocador en : El punto inmediatamente siguiente a la llamada al subprograma.

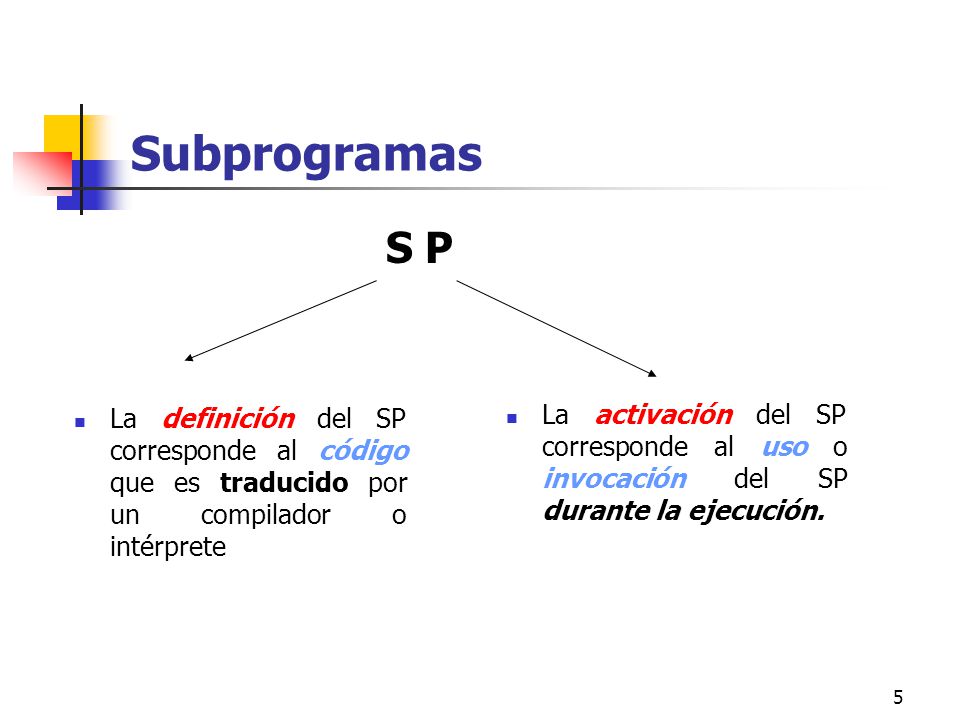

5 Subprogramas S P La activación del SP corresponde al uso o invocación del SP durante la ejecución. La definición del SP corresponde al código que es traducido por un compilador o intérprete

6 Activación ACTIVACIÓN REGISTRO DE ACTIVACIÓN SEGMENTO DE CÓDIGO
Invariante Código ejecutable Almacenado en parte fija de la RAM En la ejecución, se usa pero NO se modifica. Cada activación del SP utiliza el mismo segmento de código. Contenido variable. Contiene información necesaria para ejecutar el SP Parámetros formales Variables locales Dirección de retorno. *Valor de retorno.

7 Variables locales Corresponde a los datos declarados al interior de un subprograma Pertenecen al registro de activación de la rutina en la que fueron declarados

8 Variables globales Corresponde a los datos declarados en OTRA rutina
Pueden ser referenciadas por el SP Pertenecen al registro de activación de otra rutina que está activa durante toda la ejecución del SP.

9 Entorno de referencia Objetos a los que una unidad puede acceder
Para una activación de una unidad S: entorno de referencia Entorno Local Entorno Global ODD contenidos en el RA de S ODD contenidos en OTROS RA de unidades activas

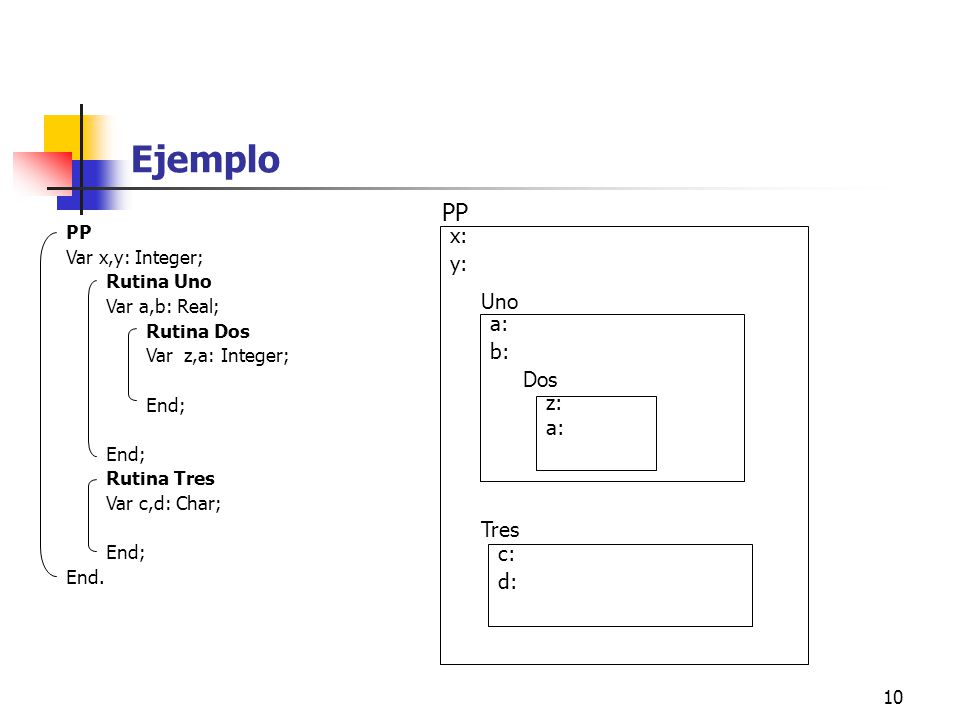

10 Ejemplo Tres PP x: y: Uno a: b: Dos z: c: d: PP Var x,y: Integer;
Rutina Uno Var a,b: Real; Rutina Dos Var z,a: Integer; End; Rutina Tres Var c,d: Char; End.

11 Entornos de referencia
x: y: Uno Tres a: b: Dos z: c: d: PP 1. PP: x,y Uno: EG x,y EL a,b 3. Dos: EG x,y,b EL z,a No se tendrá acceso a la vble a de Uno 4. Tres: EG x,y EL c,d

12 activación y código-RA
Motivación ¿Cómo resuelven los LP semánticamente la problemática entre: activación y código-RA Estructuras tipo FORTRAN Estructuras tipo Algol

13 Estructuras tipo FORTRAN
PP R1 Datos R2 R3 Explicación: La regla de la copia A lo más UNA activación de cualquier SP está en uso en cuaquier momento de la ejecución del PP Al compilar, en forma estática, se le asigna a la unidad de programa: El segmento de código El registro de activación (RA) El RA forma parte del Segmento de código (en el bloque) El RA permanece ligado al SP durante TODA la ejecución del programa, aunque la unidad NO esté activa

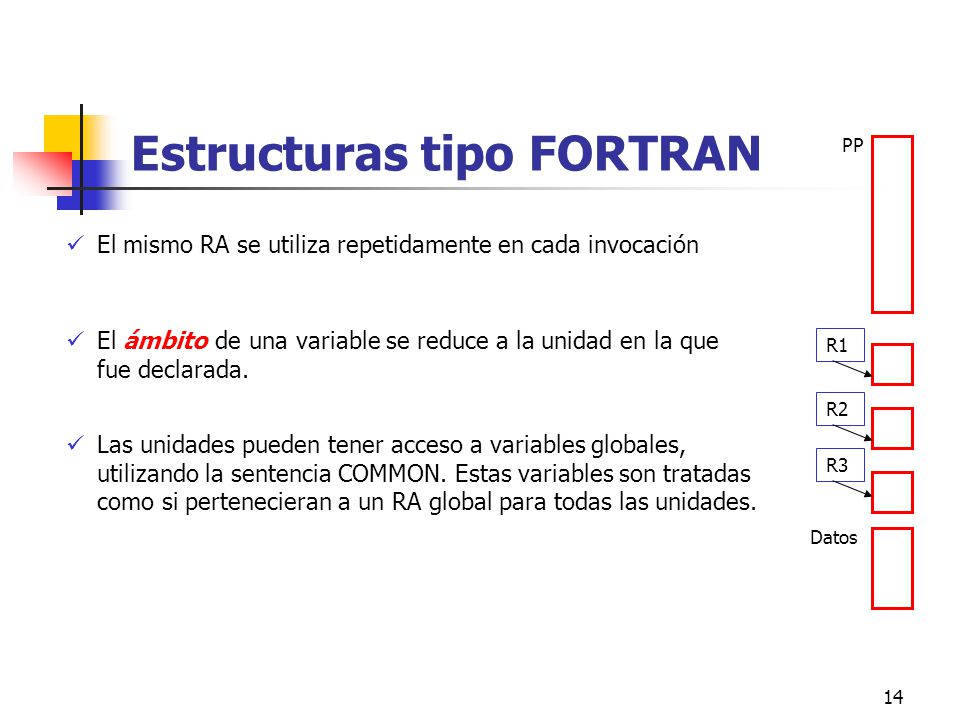

14 Estructuras tipo FORTRAN
PP R1 Datos R2 R3 El mismo RA se utiliza repetidamente en cada invocación El ámbito de una variable se reduce a la unidad en la que fue declarada. Las unidades pueden tener acceso a variables globales, utilizando la sentencia COMMON. Estas variables son tratadas como si pertenecieran a un RA global para todas las unidades.

15 Características PP R1 Datos R2 R3 Este método resuelve en forma simple el problema de la relación: Registro de Activación-Unidad El tamaño de registro de activación se determina en tiempo de compilación. Permite una ejecución eficiente Consume mucha memoria No permite recursividad

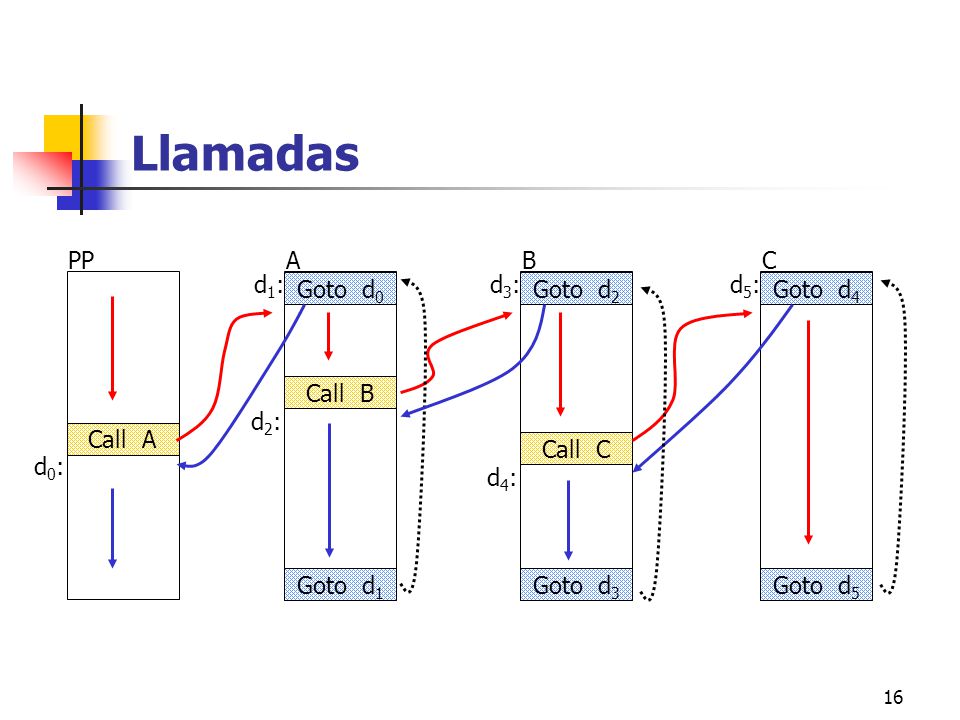

16 Llamadas Call A PP d0: A Call B d2: d1: Goto d1 Goto d0 B Call C d4:

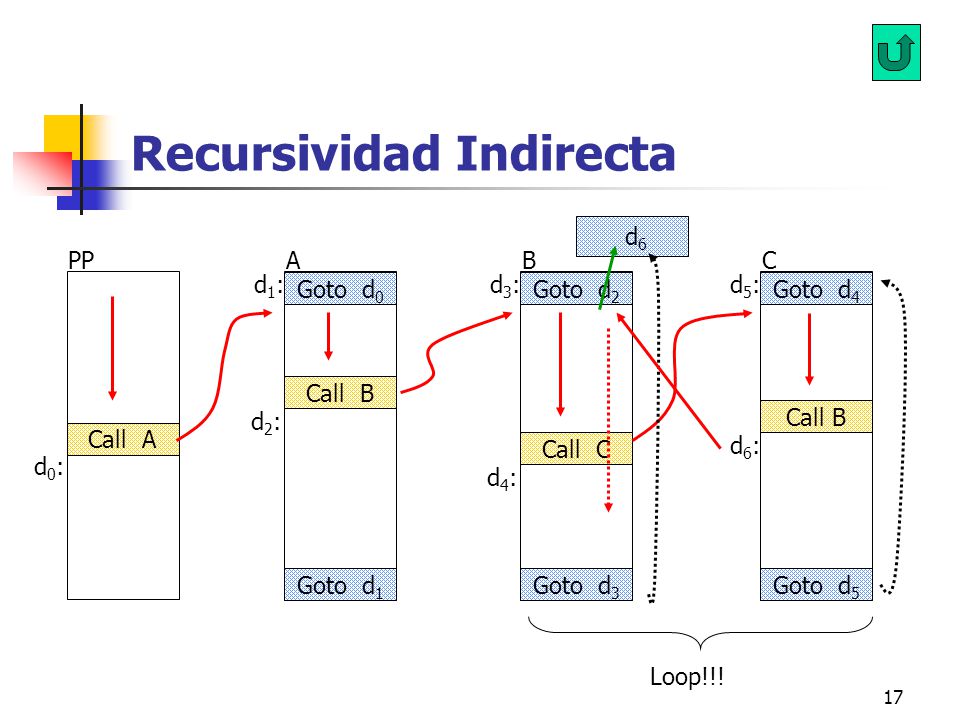

17 Recursividad Indirecta
Call A PP d0: A Call B d2: d1: Goto d1 Goto d0 B Call C d4: Goto d3 d3: Goto d2 C Goto d5 d5: Goto d4 Call B d6: Loop!!!

18 Estructuras tipo Algol
El código fuente puede tener Unidades Disjuntas C PP X Y Z Unidades Anidadas Pascal Datos declarados en una unidad no son accesibles por otras Unidad contenida en otra. La unidad más interna tiene acceso a los datos de las unidades que la contienen. (EG) Contexto de validez o ámbito de una vble: La unidad que la declara: U Todas las unidades al interior de U, para las cuales la vble tiene caracter de global.

19 Características Las variables locales se crean implícitamente (en forma automática) al activarse la unidad. La cantidad de almacenamiento requerido por las variables locales se determina en tiempo de compilación. El tamaño del registro de activación se determina en tiempo de compilación, al igual que en FORTRAN El Registro de Activación es asignado y ligado dinámicamente al respectivo código con cada nueva activación. El RA se crea cada vez que un programa llama a la unidad El RA es destruido cuando se retorna al programa invocado

20 Características Cont... El tratamiento de los RA es de tipo LIFO (last in-first out), por lo que la estructura de soporte es el stack, lo que favorece la implementación de algoritmos recursivos. Sintácticamente, las llamadas ordinarias y las recursivas, son iguales La llamada recursiva crea una segunda activación del SP durante la existencia de la primera. Si la segunda activación realiza otra llamada recursiva, se crea una tercera activación para el SP, y así sucesivamente... Pueden existir varias activaciones para el mismo SP

21 Llamadas Call A PP d0: A Call B d2: d1: B Call C d4: d3: C d5: d2 d4

22 Llamadas Recursivas Call A PP d0: A Call B d2: d1: B Call C d4: d3:

23 Cadena dinámica d0 d2 d4 d6 Cadena de punteros que enlazan las activaciones del SP, en el orden de su creación dinámica durante la ejecución del programa

24 Áreas de Memoria Área de datos estática Área de datos automáticos
Área de datos Dinámicos Stack Heap

25 Stack de RA estático Almacenamiento contiguo.
El tamaño de los RA es variable, pero conocido. Los RA se almacenan en el área de datos automáticos. d0 d2 d4 d6 RA PP RA A RA B RA C

26 Stack de RA dinámico Almacenamiento en área heap. (datos dinámicos)
Se debe tener en cuenta el "enlace dinámico" que se agrega a todos los RA.

27 Invocaciones explícitas
Comunicación entre unidades de programa mediante parámetros. Actuales (argumentos) Formales Los parámetros permiten la variabilidad de los elementos transferidos en diferentes llamadas. Los parámetros formales constituyen parte del registro de activación.

28 Modalidades Relación entre parámetros actuales y formales:
Correspondencia posicional Los argumentos se corresponden uno a uno con los parámetros de la declaración de la rutina. La más utilizada por los LP Correspondencia nominal Se indica explícitamente en la invocación la correspondencia entre parámetros actuales y formales.

29 Ejemplos Correspondencia posicional (Pascal, C)
Procedure Suma(a,b:Integer; x:Real) Definición:  Suma(r,t,s) Invocación:  Correspondencia nominal (Ada) procedure Inicializar(Limite: in integer; Tabla: in out Arreglo); Definición:  Invocación:  Inicializar (Tabla is V, Limite is N); PA

30 Invocaciones implícitas
Excepción: Condición que marca un suceso inusual o no esperado durante la ejecución del programa realizar una acción especial Condición de excepción Invocación implícita a una unidad Las unidades que se activan cuando se detecta alguna irregularidad se denominan manejadores de excepciones

31 Invocaciones implícitas
Permite excluir aquellos errores que podrían desviar la atención del objetivo principal del programa. Los lenguajes tienen excepciones pre-definidas (entrada-salida, rangos de índice, almacenamiento dinámico, etc) Algunos LP permiten declarar otras excepciones, específicas para el programa en construcción. Éstas deberán ser "invocadas" en forma explícita: raise <nombre de la excepción>

32 Ejemplo Se desea abrir un archivo para lectura en Pascal. La excepción se producirá si éste no ha sido creado, o bién, no está en el directorio indicado Assign(ent,"c:\ejemplos\Tarea1" {$I-} Reset(ent); {$I+} x:=IOResult(); if (x<>0) then Writeln("Archivo NO existe"); else Begin While (Not Eof(ent)) do Read(ent,r); : End Permite atrapar el error

33 Ejemplos try-end exception....when exception On condition ....

34 Unidades Simétricas (Corrutinas)
mutua, alternada y explícitamente. Unidades que se activan No existe una relación jerárquica entre los SP Ambos SP son equivalentes: Se traspasan el control uno a otro y ninguno controla al otro.

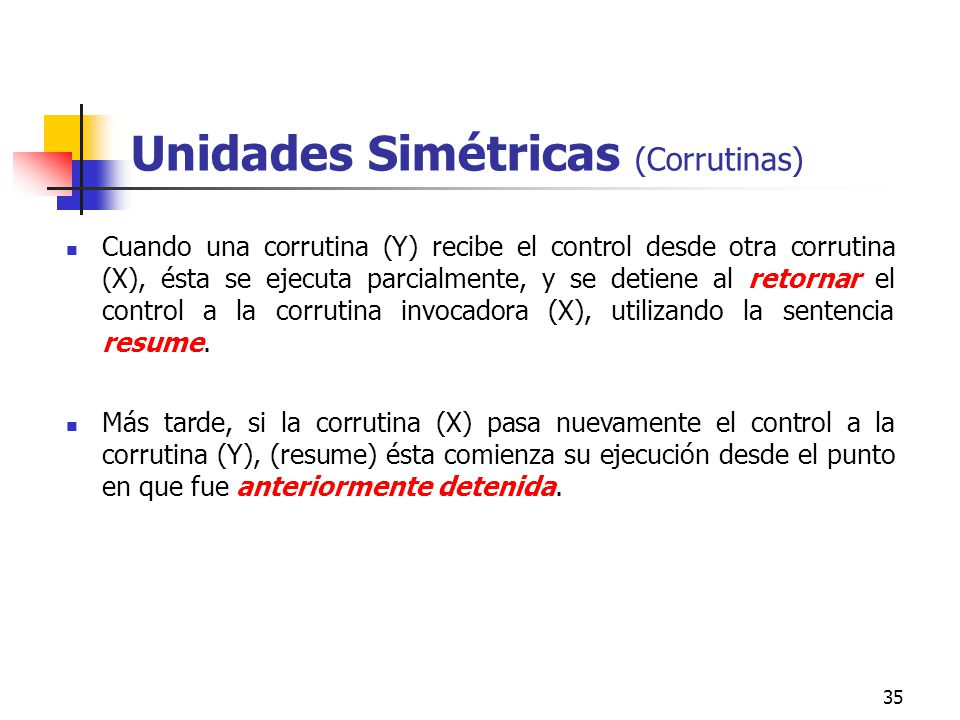

35 Unidades Simétricas (Corrutinas)
Cuando una corrutina (Y) recibe el control desde otra corrutina (X), ésta se ejecuta parcialmente, y se detiene al retornar el control a la corrutina invocadora (X), utilizando la sentencia resume. Más tarde, si la corrutina (X) pasa nuevamente el control a la corrutina (Y), (resume) ésta comienza su ejecución desde el punto en que fue anteriormente detenida.

36 Unidades Simétricas (Corrutinas)
El código, : Resume Y Corrutina X Resume x Corrutina y corroutine X; begin ··· resume Y; end; corroutine Y; begin ··· resume X; end; Modula Algol68

37 Resume PF VL RA: D reinicio x D reinico y La sentencia "resume" tiene un comportamiento similar al de una sentencia "call" con la salvedad de que el punto de entrada a la corrutina es variable.

38 Resume La ejecución de una sentencia "resume y" en X involucra dos acciones: Almacenar en la dirección de reinicio la dirección de la sentencia inmediatamente posterior a resume Y. Accesar la dirección de reinicio de Y para obtener la dirección en la cual debe continuar la ejecución.

39 Unidades Concurrentes
Procesos paralelos: Procesos que se pueden ejecutar en forma, conceptualmente, simultánea. Procesos paralelos: Disjuntos Procesos que durante la ejecución, no acceden a recursos compartidos. Procesos paralelos: Concurrentes Durante ejecución, interactúan compitiendo por el acceso a recursos compartidos y cooperando para alcanzar un objetivo común. Compartir!!! Cada proceso tiene acceso a los mismos recursos pero sólo uno a la vez

40 Unidades Concurrentes
La ilusión de ejecución concurrente en monoprocesadores Intercalando la ejecución de procesos independientes se logra Se ejecuta sólo una parte del código de cada proceso

41 Ejemplo 1. La sentencia and (evaluación completa)
If (sentencia-1 and sentencia-2 and ... and sentencia-n) Cada sentencia-i puede ser ejecutada en paralelo La siguiente sentencia (a If) no podrá ser ejecutada mientras NO finalice la ejecución de las n sentencias-i

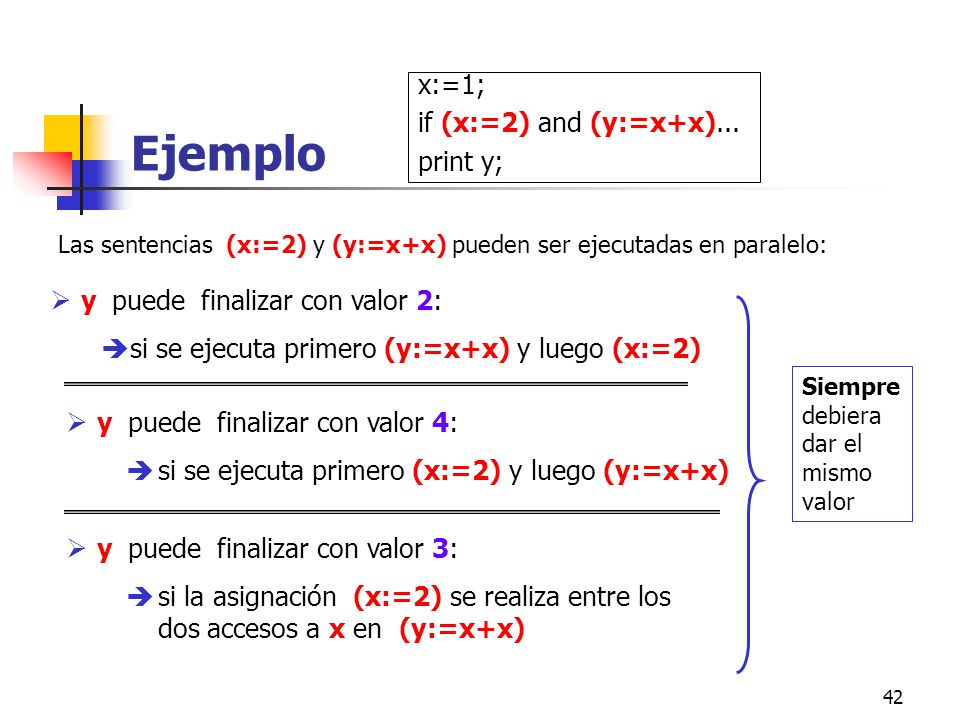

42 Ejemplo x:=1; if (x:=2) and (y:=x+x)... print y;
Las sentencias (x:=2) y (y:=x+x) pueden ser ejecutadas en paralelo: y puede finalizar con valor 2: si se ejecuta primero (y:=x+x) y luego (x:=2) Siempre debiera dar el mismo valor y puede finalizar con valor 4: si se ejecuta primero (x:=2) y luego (y:=x+x) y puede finalizar con valor 3: si la asignación (x:=2) se realiza entre los dos accesos a x en (y:=x+x)

43 Unidades Concurrentes
Parte del código en el que accede a datos compartidos Unidades Concurrentes una adecuada sincronización entre ellos. requieren Los procesos concurrentes Mecanismos de sincronización Medios utilizados para que un proceso pueda informar a otro si completó o no parte de la ejecución de su código crítico. Asegurar que ningún otro proceso entre a su región crítica si el proceso en ejecución, que usa los recursos compartidos, está en su región crítica Semáforos Monitores Randezvous

44 Mecanismos de sincronización
Semáforos (Algol, Dijkstra) Mecanismo de bajo nivel Se define como un objeto de dato que toma valores enteros no negativos (contador) Posee un valor inicial y dos operaciones atómicas P y V (Up, Down)

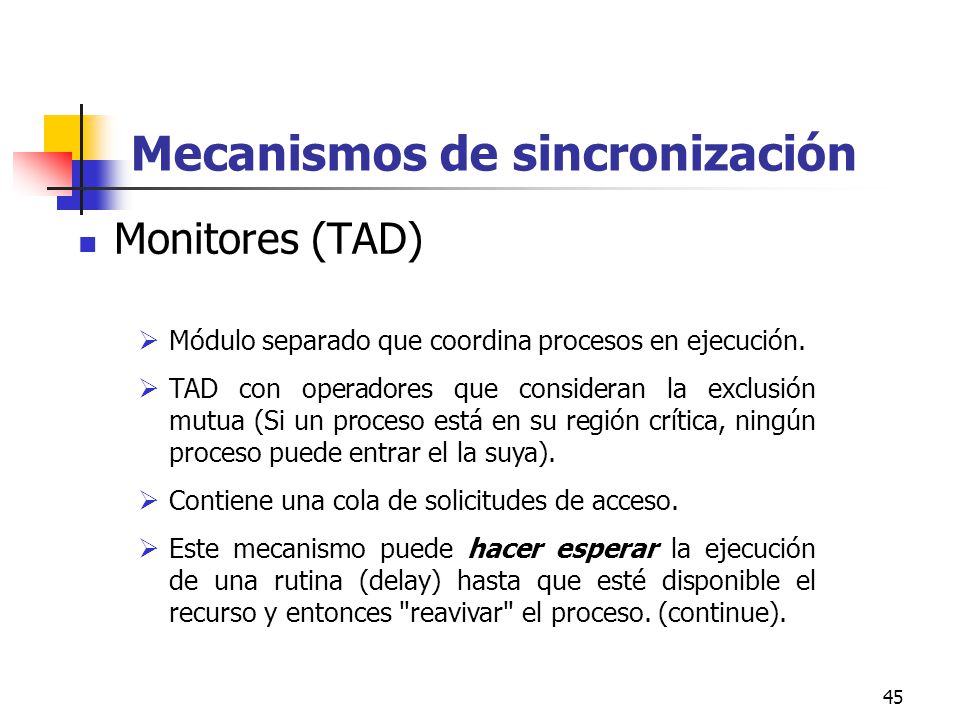

45 Mecanismos de sincronización
Monitores (TAD) Módulo separado que coordina procesos en ejecución. TAD con operadores que consideran la exclusión mutua (Si un proceso está en su región crítica, ningún proceso puede entrar el la suya). Contiene una cola de solicitudes de acceso. Este mecanismo puede hacer esperar la ejecución de una rutina (delay) hasta que esté disponible el recurso y entonces "reavivar" el proceso. (continue).

46 Mecanismos de sincronización
Randezvous (Ada) Es un punto de reunión que incluye: Sincronización Comunicación Ejecución de un bloque de código de procesos concurrentes Cliente Servidor Coordina las llamadas de procedimientos remotos:
