CAMPO ELECTROSTATICO Existen tantos tipos distintos de campos como orígenes de fuerzas: o Campo gravitatorio o Campo eléctrico o Campo magnético.

Presentación del tema: "CAMPO ELECTROSTATICO Existen tantos tipos distintos de campos como orígenes de fuerzas: o Campo gravitatorio o Campo eléctrico o Campo magnético."— Transcripción de la presentación:

1

2 CAMPO ELECTROSTATICO Existen tantos tipos distintos de campos como orígenes de fuerzas: o Campo gravitatorio o Campo eléctrico o Campo magnético.

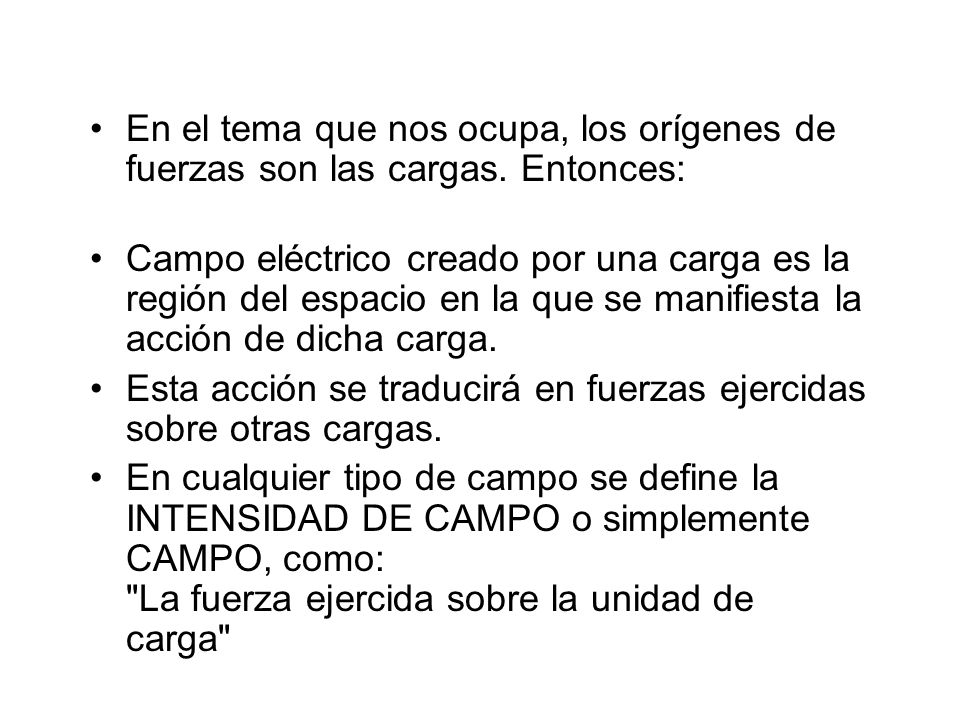

3 En el tema que nos ocupa, los orígenes de fuerzas son las cargas. Entonces: Campo eléctrico creado por una carga es la región del espacio en la que se manifiesta la acción de dicha carga. Esta acción se traducirá en fuerzas ejercidas sobre otras cargas. En cualquier tipo de campo se define la INTENSIDAD DE CAMPO o simplemente CAMPO, como: "La fuerza ejercida sobre la unidad de carga"

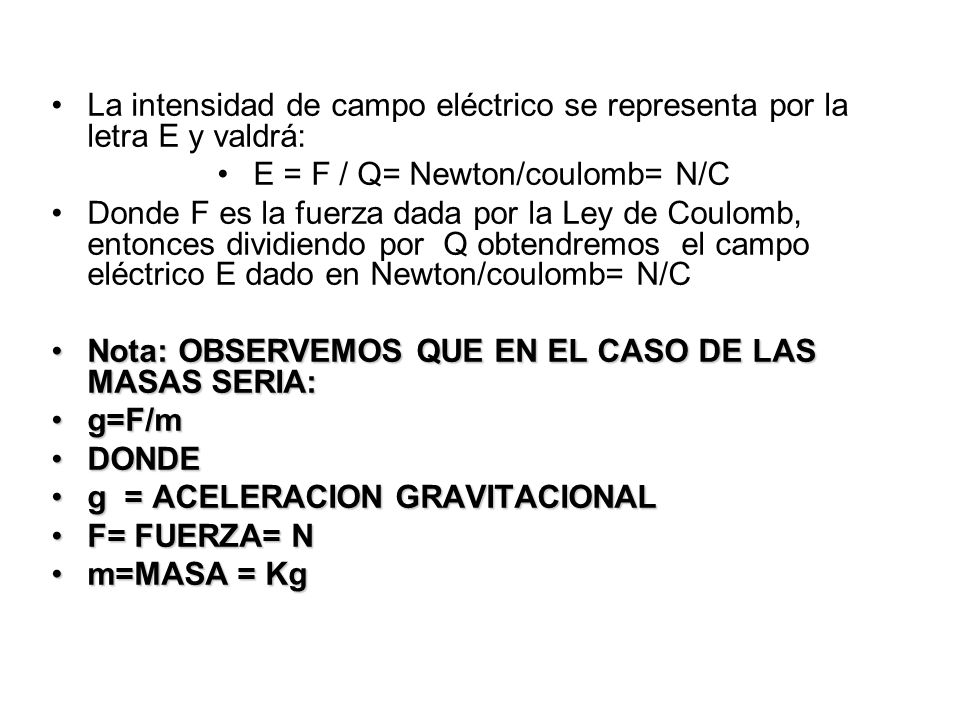

4 La intensidad de campo eléctrico se representa por la letra E y valdrá: E = F / Q= Newton/coulomb= N/C Donde F es la fuerza dada por la Ley de Coulomb, entonces dividiendo por Q obtendremos el campo eléctrico E dado en Newton/coulomb= N/C Nota: OBSERVEMOS QUE EN EL CASO DE LAS MASAS SERIA:Nota: OBSERVEMOS QUE EN EL CASO DE LAS MASAS SERIA: g=F/mg=F/m DONDEDONDE g = ACELERACION GRAVITACIONALg = ACELERACION GRAVITACIONAL F= FUERZA= NF= FUERZA= N m=MASA = Kgm=MASA = Kg

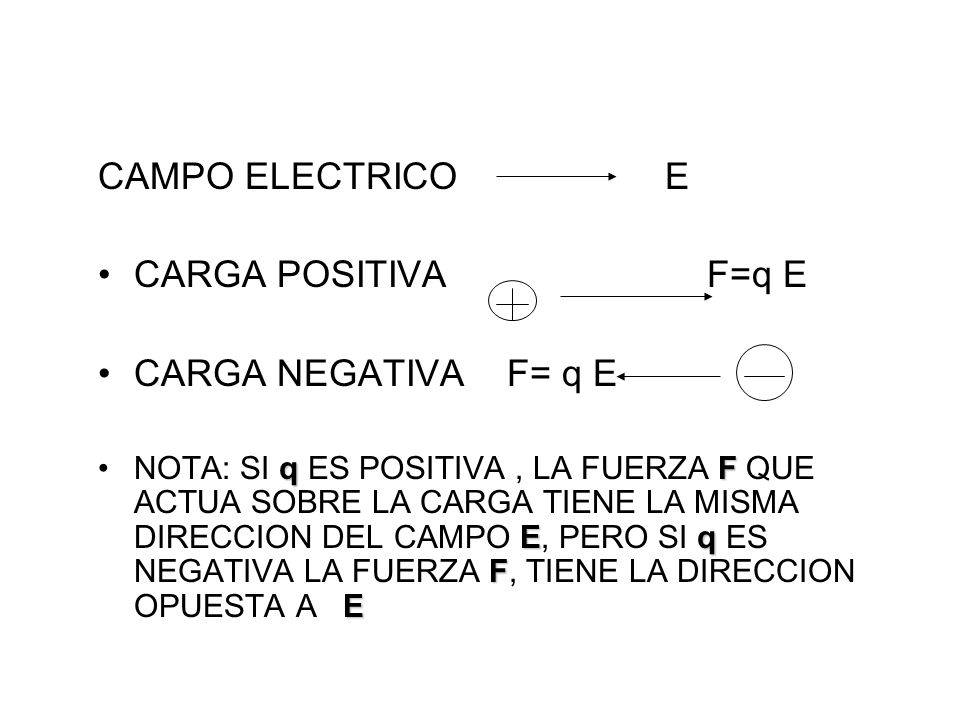

5 CAMPO ELECTRICO E CARGA POSITIVA F=q E CARGA NEGATIVA F= q E qF Eq F ENOTA: SI q ES POSITIVA, LA FUERZA F QUE ACTUA SOBRE LA CARGA TIENE LA MISMA DIRECCION DEL CAMPO E, PERO SI q ES NEGATIVA LA FUERZA F, TIENE LA DIRECCION OPUESTA A E

6

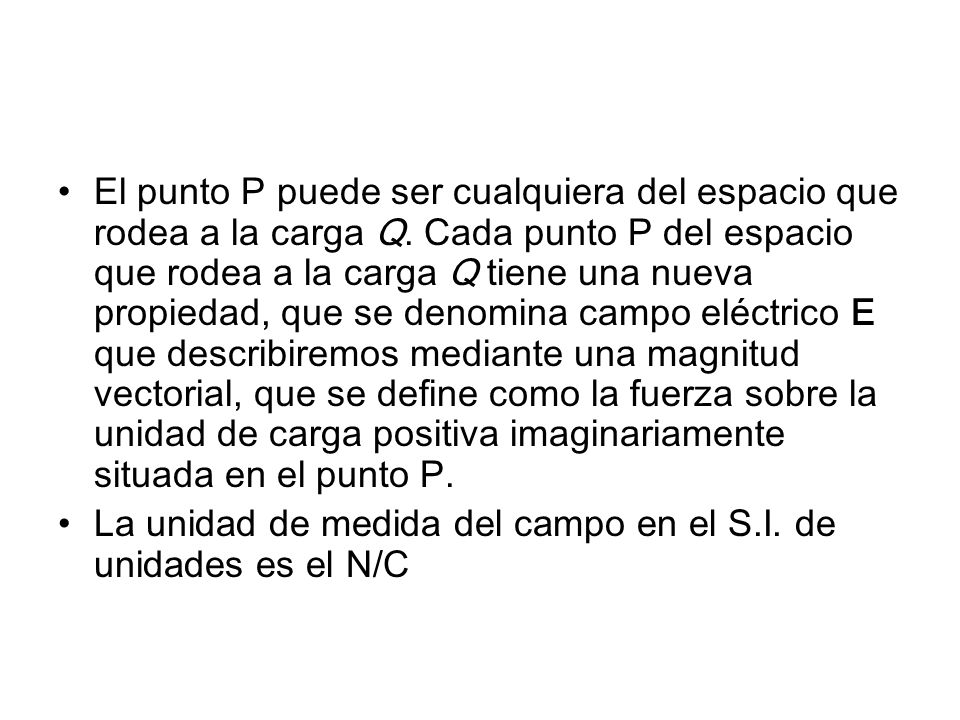

7 El punto P puede ser cualquiera del espacio que rodea a la carga Q. Cada punto P del espacio que rodea a la carga Q tiene una nueva propiedad, que se denomina campo eléctrico E que describiremos mediante una magnitud vectorial, que se define como la fuerza sobre la unidad de carga positiva imaginariamente situada en el punto P. La unidad de medida del campo en el S.I. de unidades es el N/C

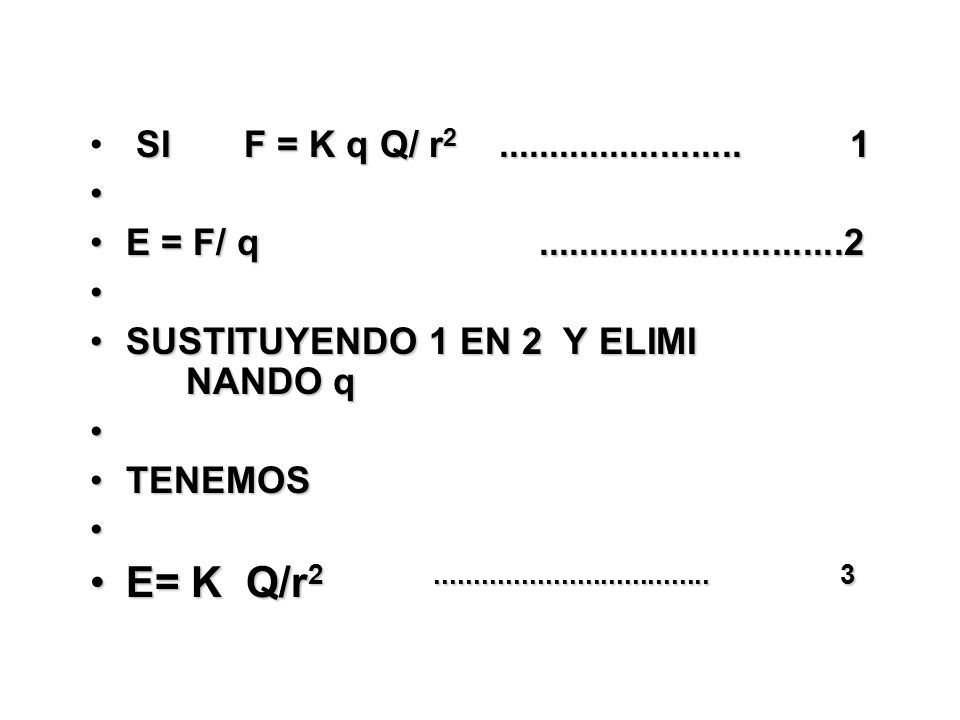

8 SI F = K q Q/ r 2........................ 1 E = F/ q..............................2E = F/ q..............................2 SUSTITUYENDO 1 EN 2 Y ELIMI NANDO qSUSTITUYENDO 1 EN 2 Y ELIMI NANDO q TENEMOSTENEMOS E= K Q/r 2................................... 3E= K Q/r 2................................... 3

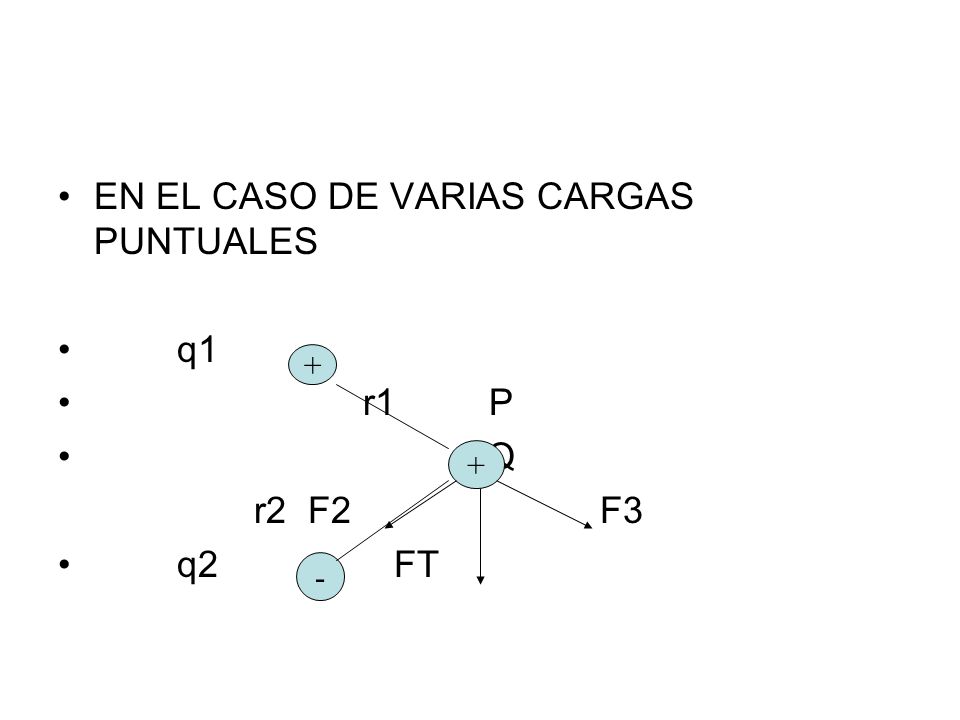

9 EN EL CASO DE VARIAS CARGAS PUNTUALES q1 r1 P Q r2 F2 F3 q2 FT + + -

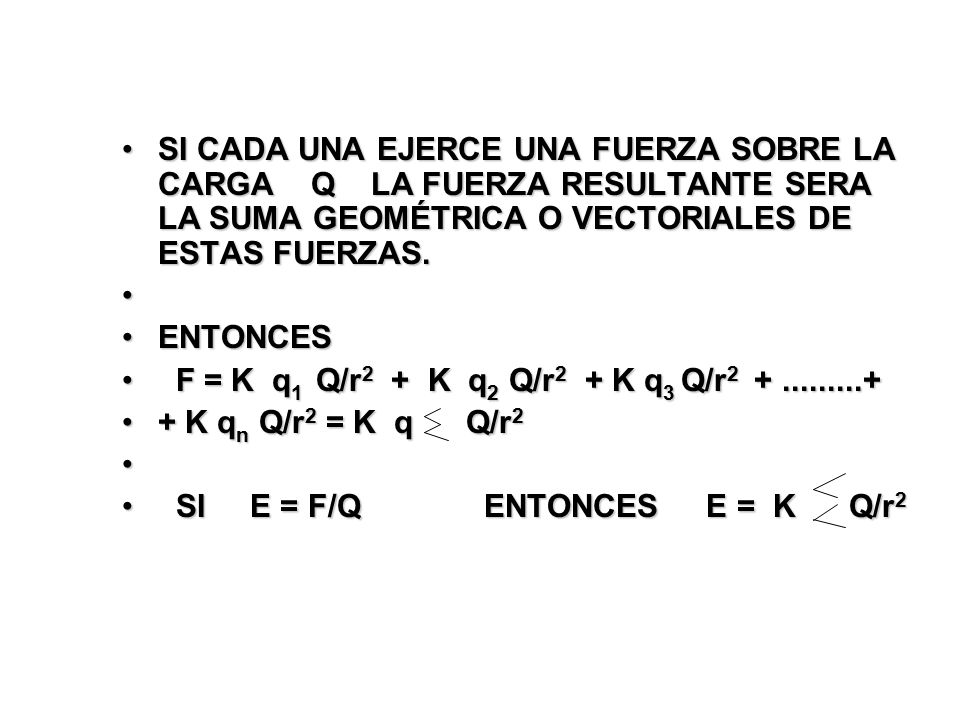

10 SI CADA UNA EJERCE UNA FUERZA SOBRE LA CARGA Q LA FUERZA RESULTANTE SERA LA SUMA GEOMÉTRICA O VECTORIALES DE ESTAS FUERZAS.SI CADA UNA EJERCE UNA FUERZA SOBRE LA CARGA Q LA FUERZA RESULTANTE SERA LA SUMA GEOMÉTRICA O VECTORIALES DE ESTAS FUERZAS. ENTONCESENTONCES F = K q 1 Q/r 2 + K q 2 Q/r 2 + K q 3 Q/r 2 +.........+ F = K q 1 Q/r 2 + K q 2 Q/r 2 + K q 3 Q/r 2 +.........+ + K q n Q/r 2 = K q Q/r 2+ K q n Q/r 2 = K q Q/r 2 SI E = F/Q ENTONCES E = K Q/r 2 SI E = F/Q ENTONCES E = K Q/r 2

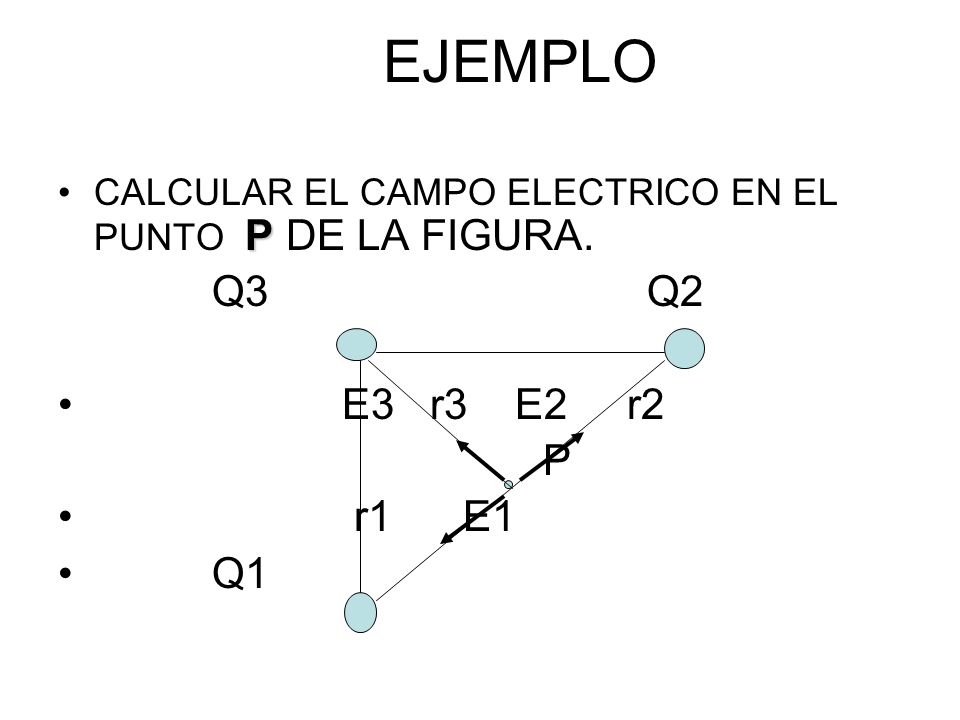

11 EJEMPLO PCALCULAR EL CAMPO ELECTRICO EN EL PUNTO P DE LA FIGURA. Q3 Q2 E3 r3 E2 r2 P r1 E1 Q1

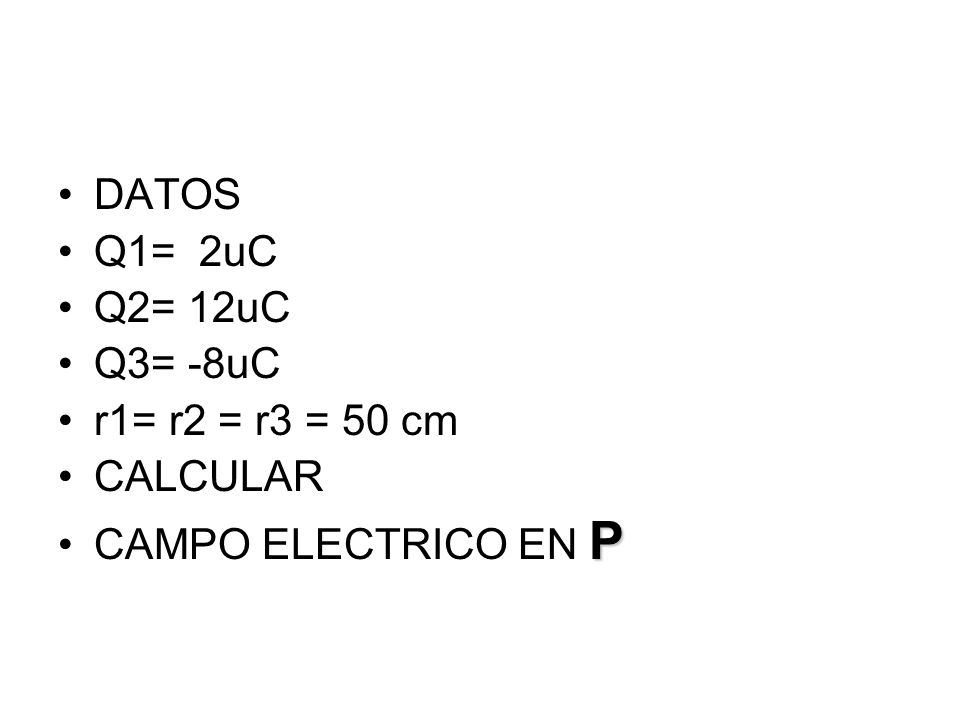

12 DATOS Q1= 2uC Q2= 12uC Q3= -8uC r1= r2 = r3 = 50 cm CALCULAR PCAMPO ELECTRICO EN P
