Partes de un Ordenador.

Presentación del tema: "Partes de un Ordenador."— Transcripción de la presentación:

1 Partes de un Ordenador

2 Anuncio de un PC Procesador Velocidad Bus de datos Memoria RAM
Disco Duro monitor Interface HD- placa base Tarjeta de video Sonido cd/dvd Tarjeta de Red Buses de expansión

3

4 Placa Base bios Ranura del procesador Slot Pci Northbride + ventilator
IDE para conectar DD, cdrom, etc Slot DIMM para módulos RAM Placa Base bios Ranura del procesador Chipset (southbride) Slot Pci Northbride + ventilator Puerto serie Puertos USB Slot AGP Puerto paralelo

5

6

7 Trasera del ordenador Cable del monitor Cable alimentación Puertos PS2
Puertos USB Puertos serie Puerto paralelo Gameport Conectores de Sonido Conexión del Monitor Puertos usn o firewire

8 Memoria Interna Es direccionable
RAM  en Módulos de 64 bit (DIMM: Dual Inline Memory Module)  tipo: DDR (II) SDRAM (Double Data Rate Synchronous Data RAM) ROM  Permite la lectura, no la escritura

9 Tarjeta de sonido

10 Tarjeta de video

11 Caja / torre

12 Fuente de alimentación

13 MICROPROCESADOR Nucleo central del ordenador
Interpreta las instrucciónes de programa Velocidad de proceso en MIPS (Millones de Instrucciones por segundo) Velocidad de reloj en MHz CPU=MICRO+Memoria

14 Tipos de procesadores Tipos de procesadores Modelos para PC Intel:
XT 8086 AT 80286 Pentium 60 Mhz Pentium 200 Mhz Pentium II 233 Mhz Pentium III 500 Mhz Pentium IV 1000 Mhz Pentium IV MHz Pentium Quad Core Otros tipos: Motorola para Apple Macintosh Celeron para PC (Fabricante Intel) Athlon (Fabricante AMD)

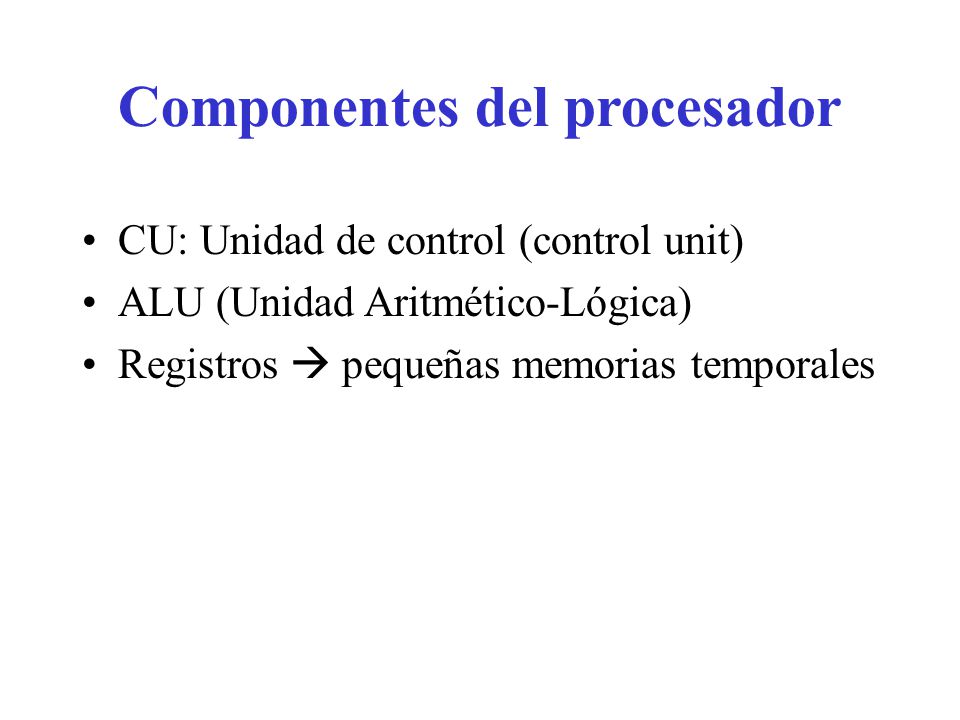

15 Componentes del procesador
CU: Unidad de control (control unit) ALU (Unidad Aritmético-Lógica) Registros  pequeñas memorias temporales

16 CPU: Arquitectura Von Neumann
Bus de direcciones Procesador Unidad de control RAM CU R1 R2 R3 Bus de control Registros R4 R5 ALU R6 R7 Unidad aritmético lógica R8 Bus de datos

17 Ciclo de Instrucción 1. Captura de la instrucción (fetch) 2. Decodificación de la instrucción: (decode) 3. Ejecución de la instrucción (execute) 4. Vuelve al paso 1.

18 CPU Trabajando Bus de direcciones Bus de datos Bus de control
Primer paso: Captura Bus de direcciones Bus de datos Tercer paso: Ejecución Segundo paso: decodificación 15 101 Puntero de Instrucción CU 102 102 102 102 102 102 ADD R3,R1,R2 102 103 245 ADD R3,R1,R2 ADD R3,R1,R2 ADD R3,R1,R2 ADD R3,R1,R2 ADD R3,R1,R2 Registro de instrucción 36 104 R 115 R 105 ALU Bus de control R3 13 106 57 R4 ADD R3,R1,R2 107 33 ADD R3,R1,R2 Ejecución (cebador) R5 Processor RAM R6 Decodificador
