1 1 Olympus 31 Fotoguía

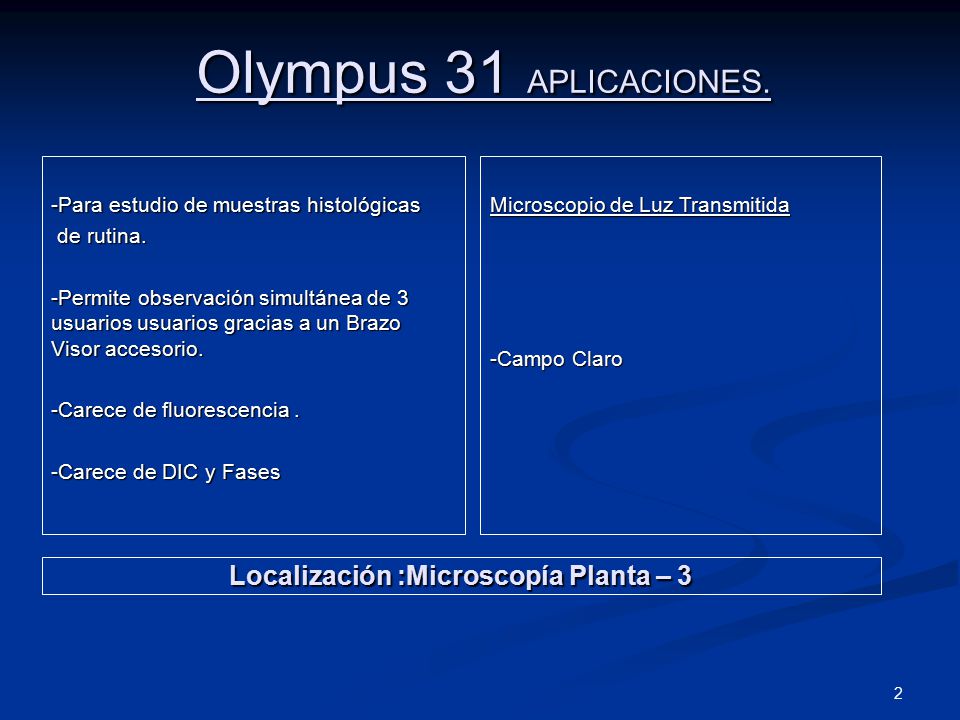

2 2 Olympus 31 APLICACIONES. -Para estudio de muestras histológicas de rutina. de rutina. -Permite observación simultánea de 3 usuarios usuarios gracias a un Brazo Visor accesorio. -Carece de fluorescencia. -Carece de DIC y Fases Localización :Microscopía Planta – 3 Microscopio de Luz Transmitida -Campo Claro

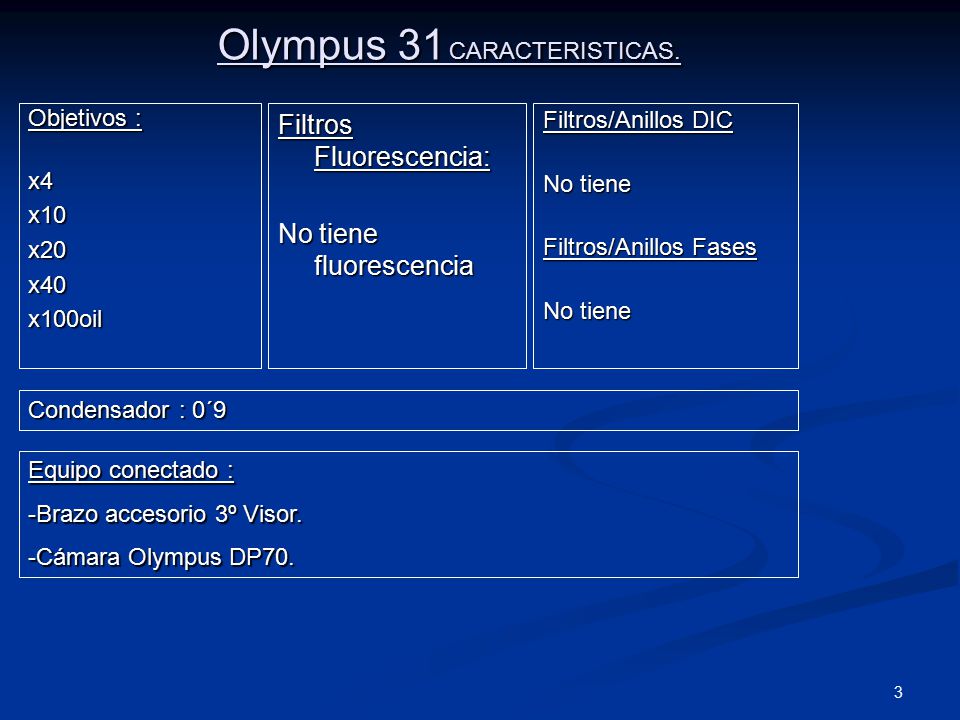

3 3 Olympus 31 CARACTERISTICAS. Filtros Fluorescencia: No tiene fluorescencia Condensador : 0´9 Filtros/Anillos DIC No tiene Filtros/Anillos Fases No tiene Objetivos : x4x10x20x40x100oil Equipo conectado : -Brazo accesorio 3º Visor. -Cámara Olympus DP70.

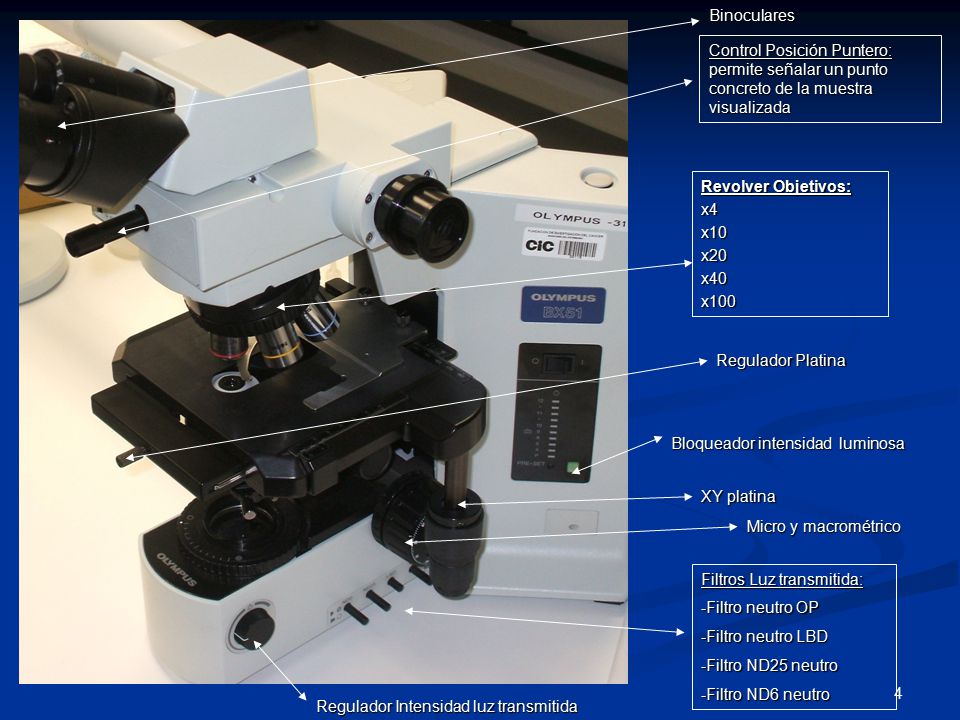

4 4Binoculares Control Posición Puntero: permite señalar un punto concreto de la muestra visualizada Revolver Objetivos: x4x10x20x40x100 Regulador Platina Bloqueador intensidad luminosa XY platina Micro y macrométrico Filtros Luz transmitida: -Filtro neutro OP -Filtro neutro LBD -Filtro ND25 neutro -Filtro ND6 neutro Regulador Intensidad luz transmitida

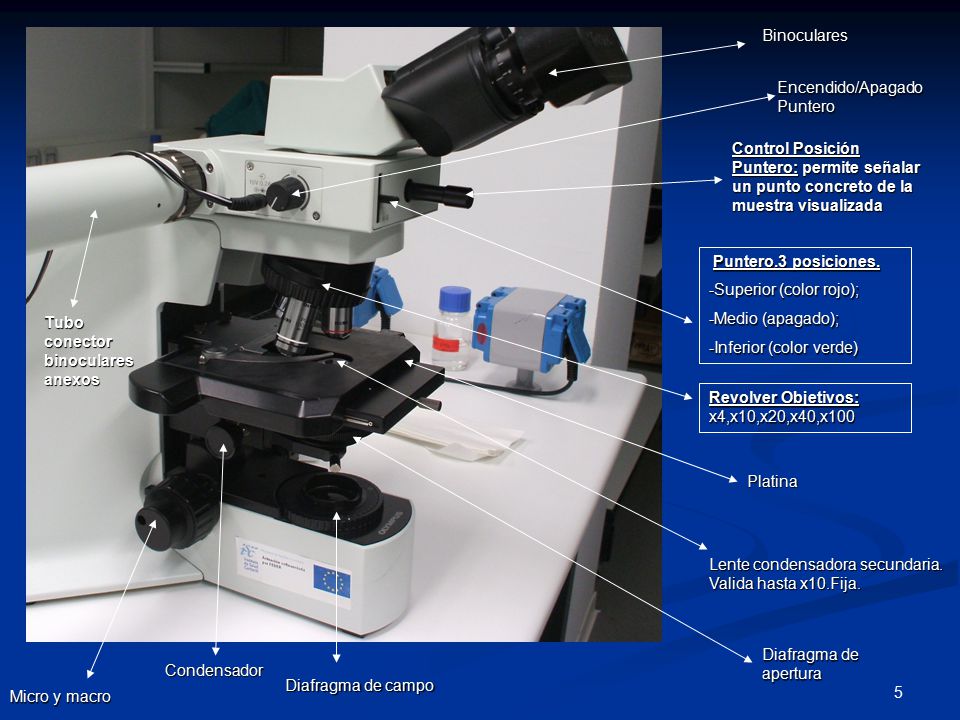

5 5 Tubo conector binoculares anexos Micro y macro Condensador Diafragma de campo Platina Revolver Objetivos: x4,x10,x20,x40,x100 Puntero.3 posiciones. Puntero.3 posiciones. -Superior (color rojo); -Medio (apagado); -Inferior (color verde) Control Posición Puntero: permite señalar un punto concreto de la muestra visualizada Encendido/Apagado Puntero Binoculares Diafragma de apertura Lente condensadora secundaria. Valida hasta x10.Fija.

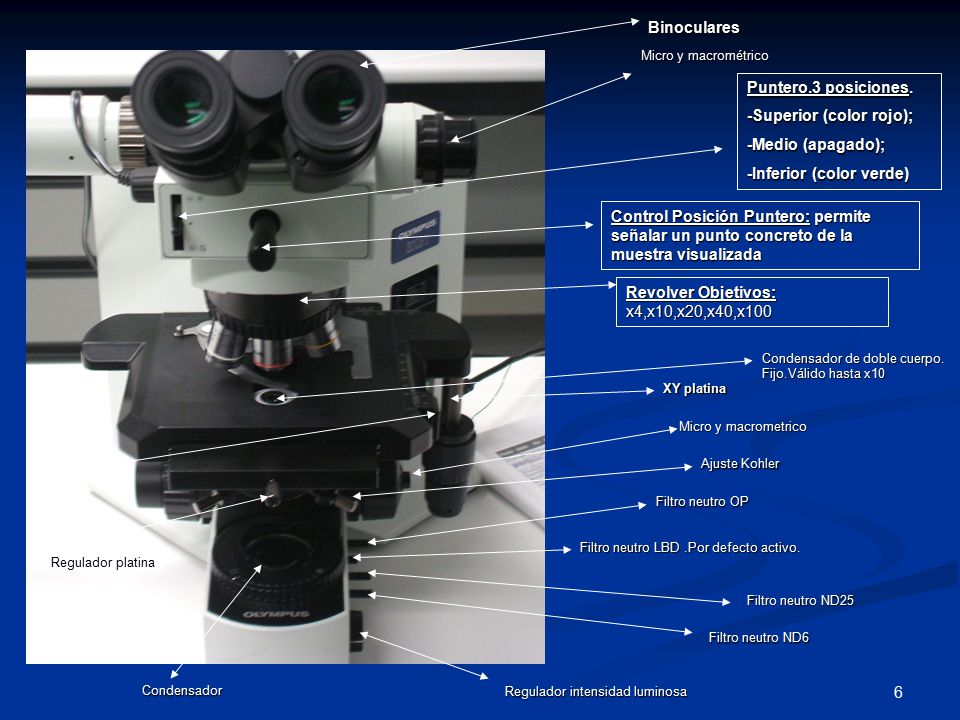

6 6 Condensador Regulador intensidad luminosa Filtro neutro ND6 Filtro neutro ND25 Filtro neutro LBD.Por defecto activo. Filtro neutro OP Micro y macrometrico XY platina Revolver Objetivos: x4,x10,x20,x40,x100 Control Posición Puntero: permite señalar un punto concreto de la muestra visualizada Micro y macrométrico Binoculares Ajuste Kohler Condensador de doble cuerpo. Fijo.Válido hasta x10 Regulador platina Condensador Puntero.3 posiciones. -Superior (color rojo); -Medio (apagado); -Inferior (color verde)

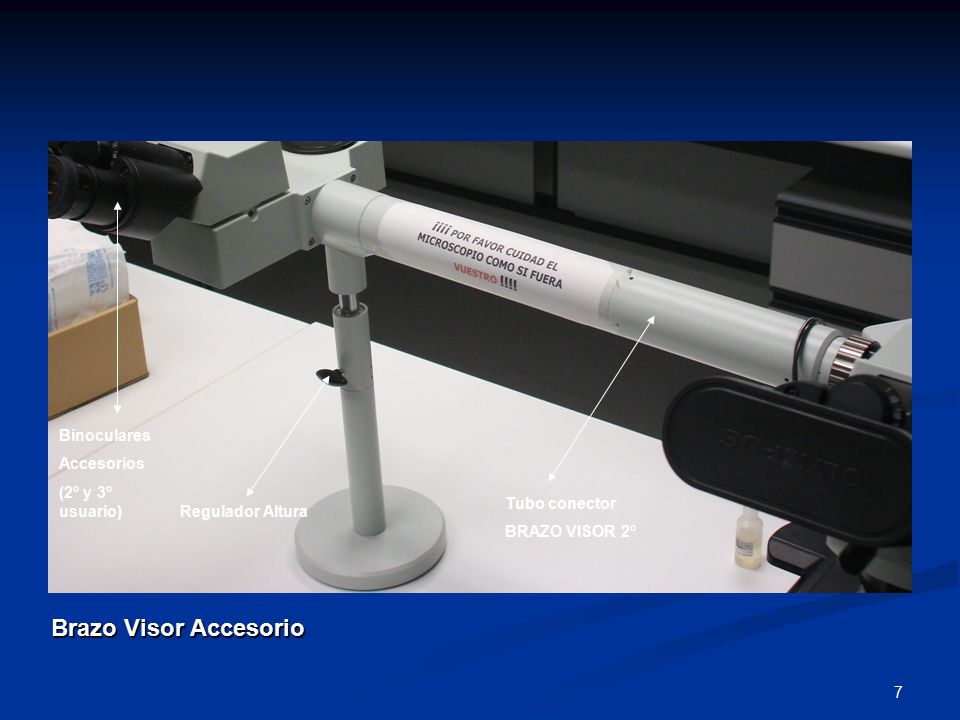

7 7 Binoculares Accesorios (2º y 3º usuario) Regulador Altura Tubo conector BRAZO VISOR 2º Brazo Visor Accesorio

8 8 Unidad de Microscopía Centro de Investigación del Cáncer Campus Miguel de Unamuno 37007 Salamanca (Spain).
