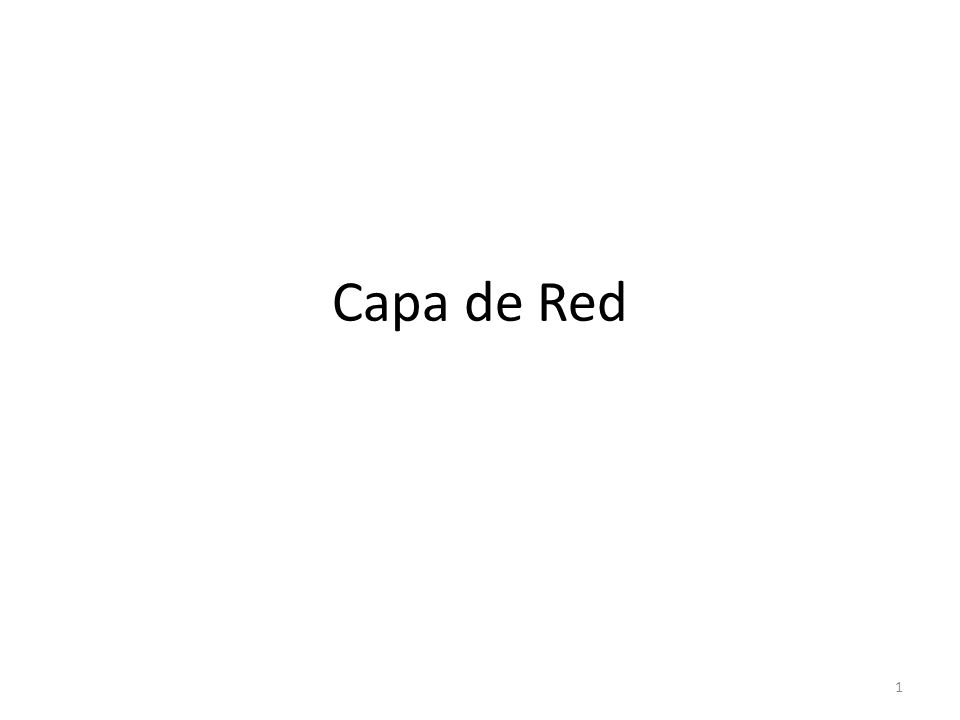

1 Capa de Red 1

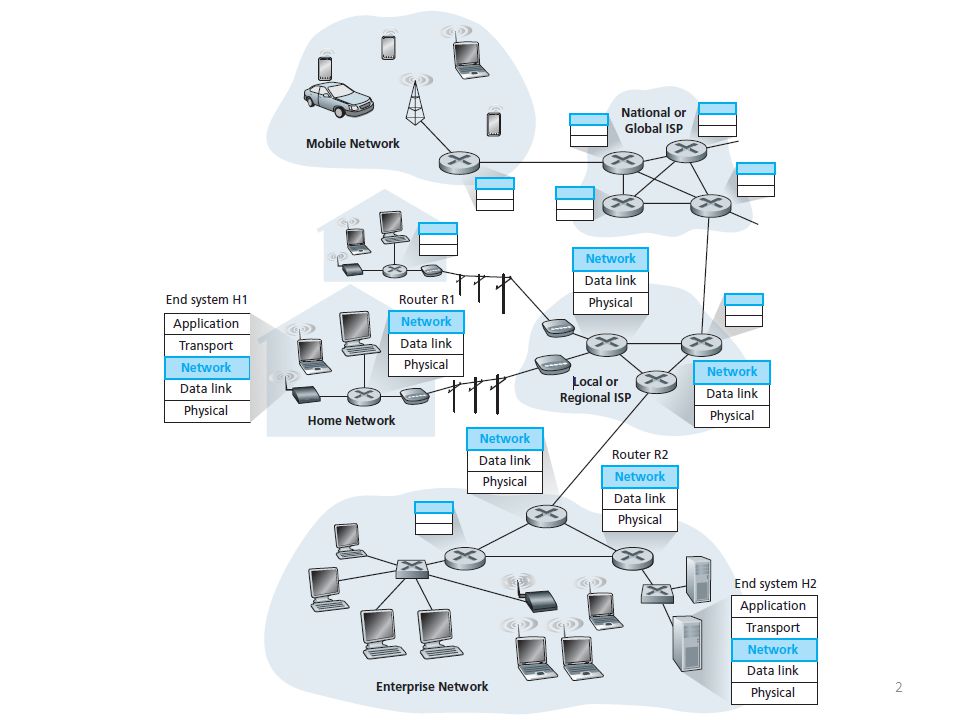

2 2

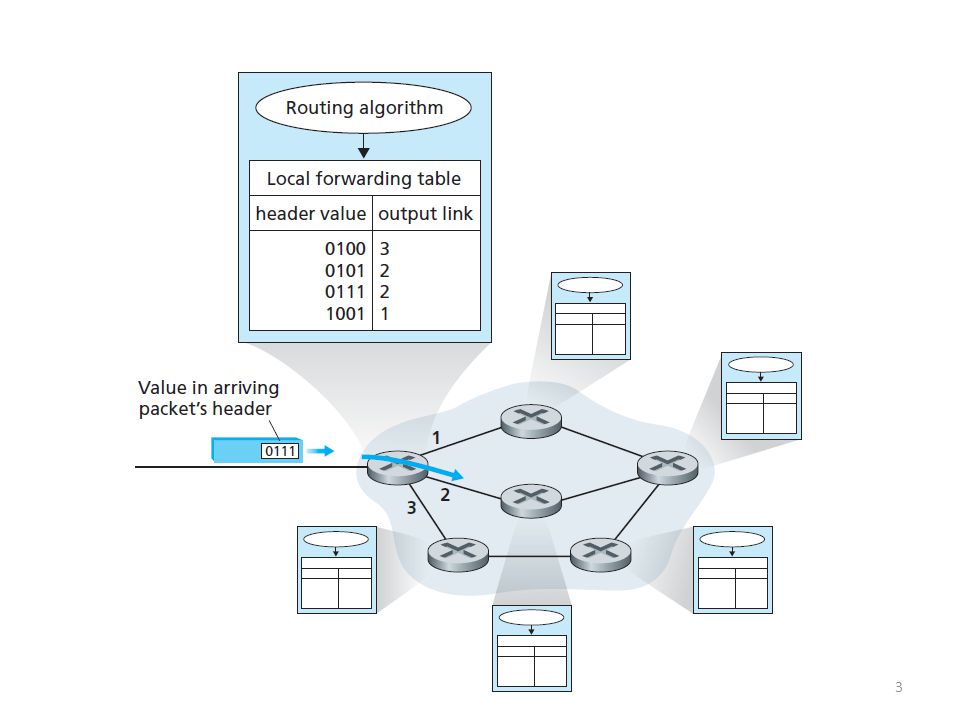

3 3

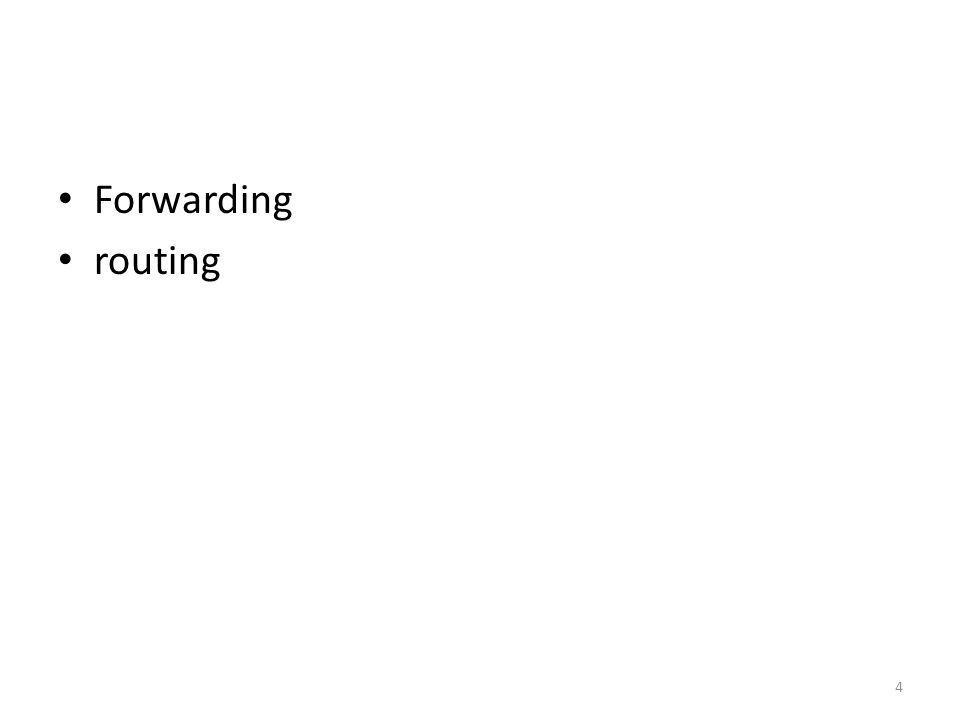

4 Forwarding routing 4

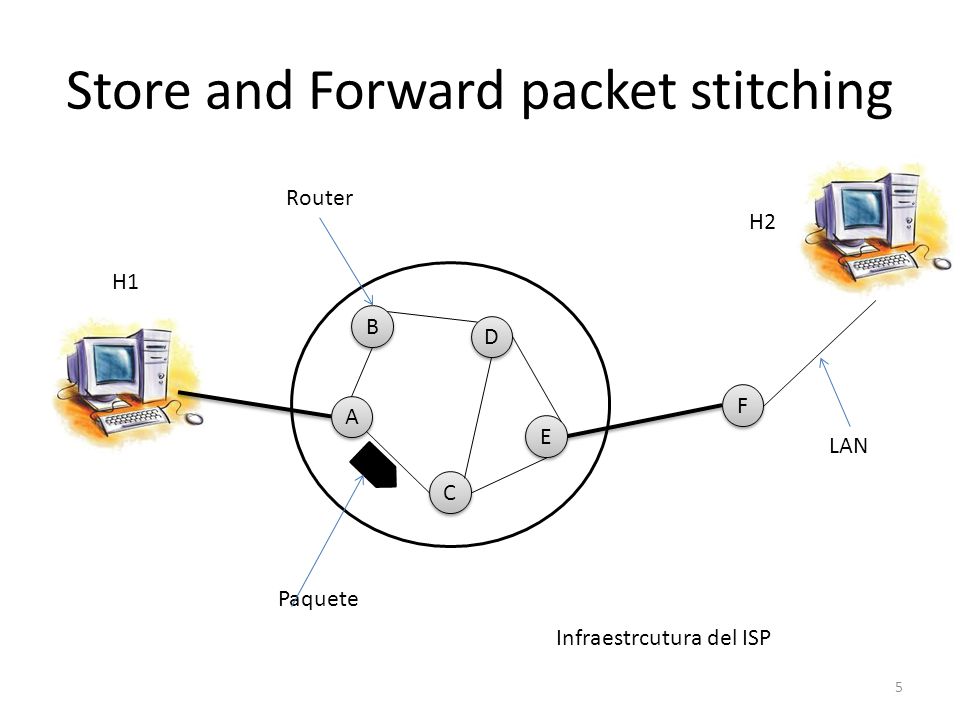

5 Store and Forward packet stitching B B A A C C D D E E F F Paquete LAN H1 H2 Router Infraestrcutura del ISP 5

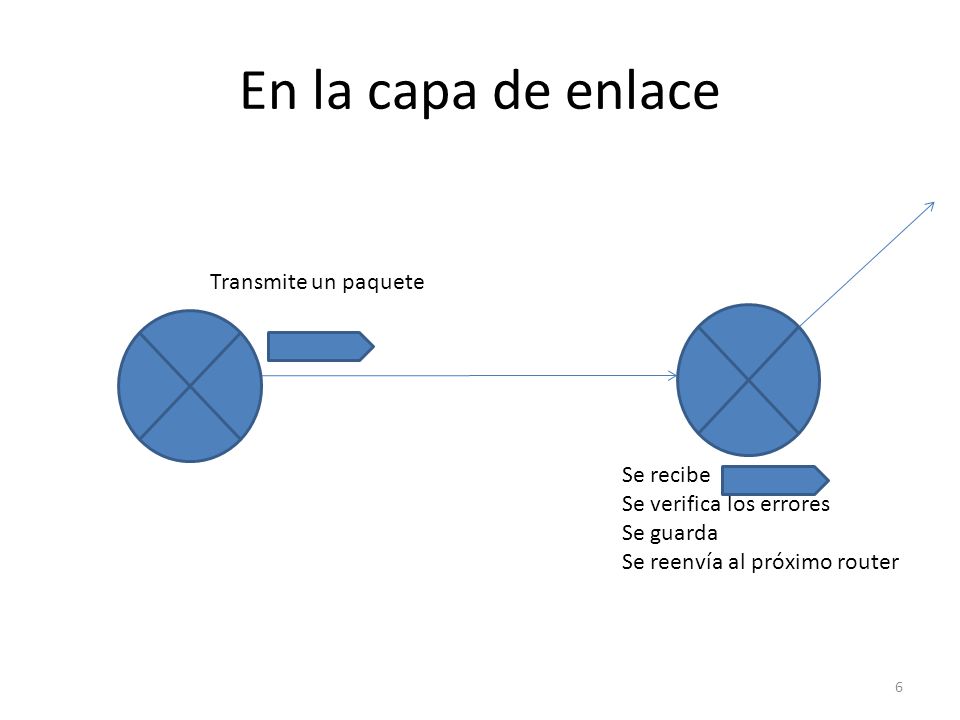

6 En la capa de enlace 6 Transmite un paquete Se recibe Se verifica los errores Se guarda Se reenvía al próximo router

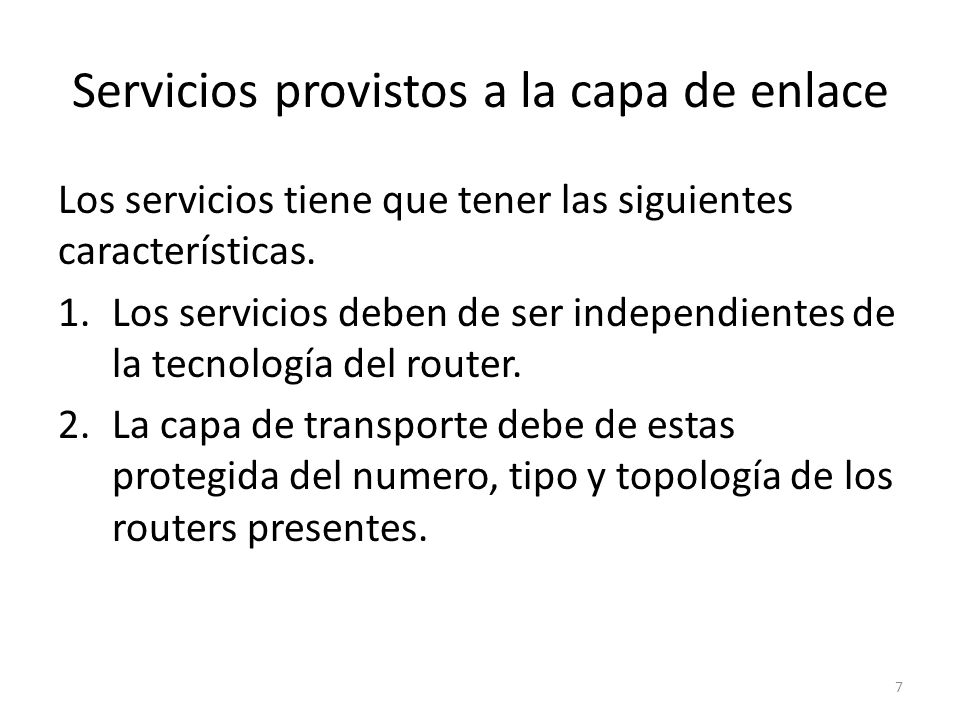

7 Servicios provistos a la capa de enlace Los servicios tiene que tener las siguientes características. 1.Los servicios deben de ser independientes de la tecnología del router. 2.La capa de transporte debe de estas protegida del numero, tipo y topología de los routers presentes. 7

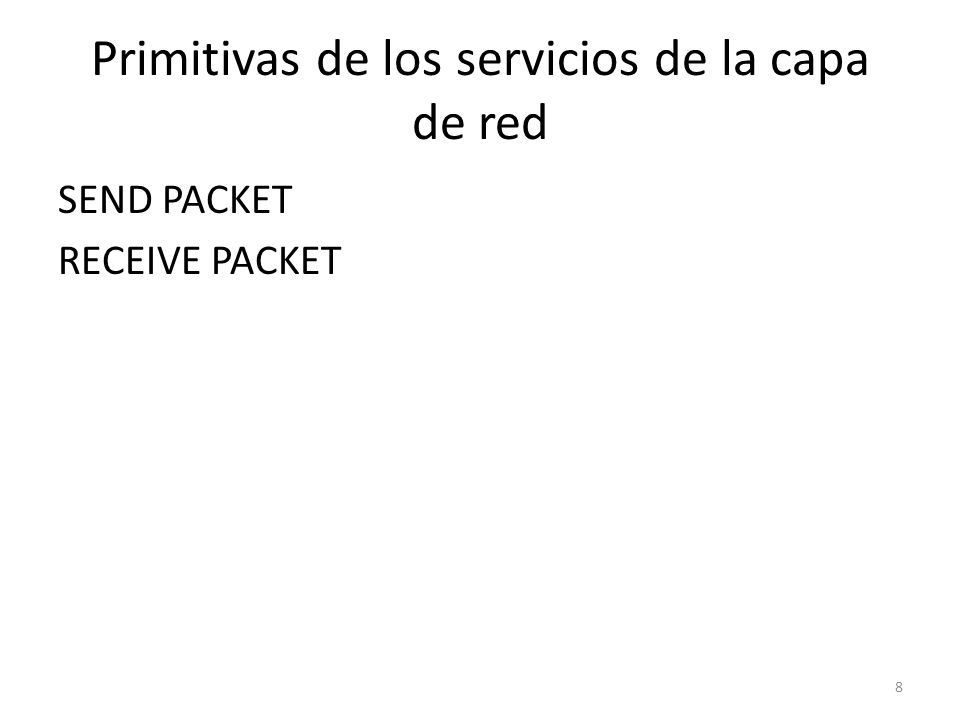

8 Primitivas de los servicios de la capa de red SEND PACKET RECEIVE PACKET 8

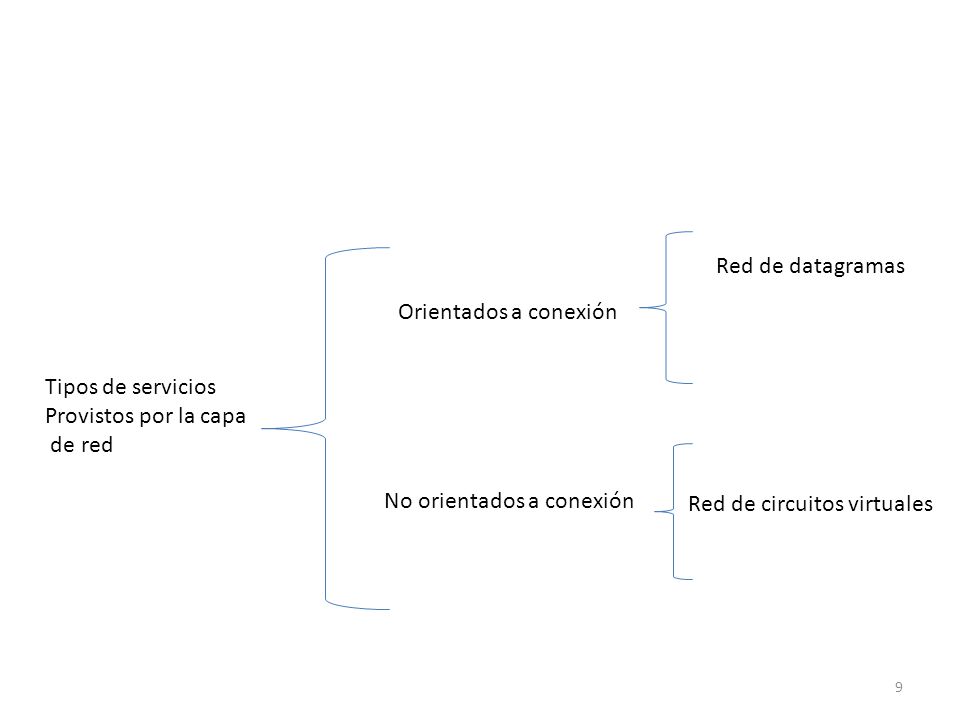

9 9 Tipos de servicios Provistos por la capa de red Orientados a conexión No orientados a conexión Red de datagramas Red de circuitos virtuales

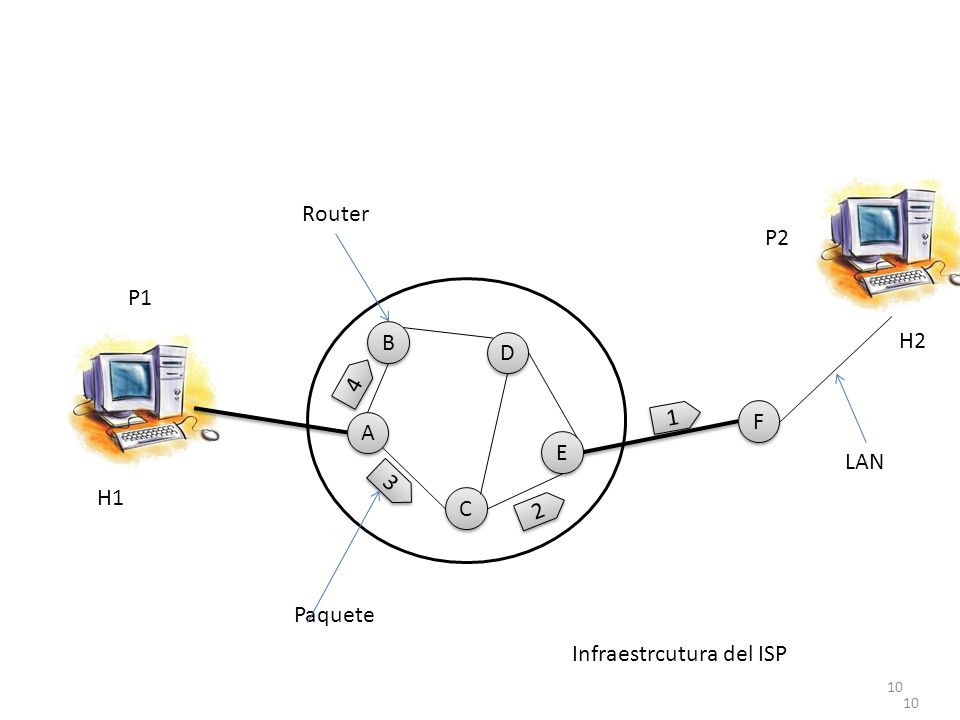

10 10 B B A A C C D D E E F F 3 3 Paquete LAN P1 P2 Router Infraestrcutura del ISP 10 H1 H2 4 4 2 2 1 1

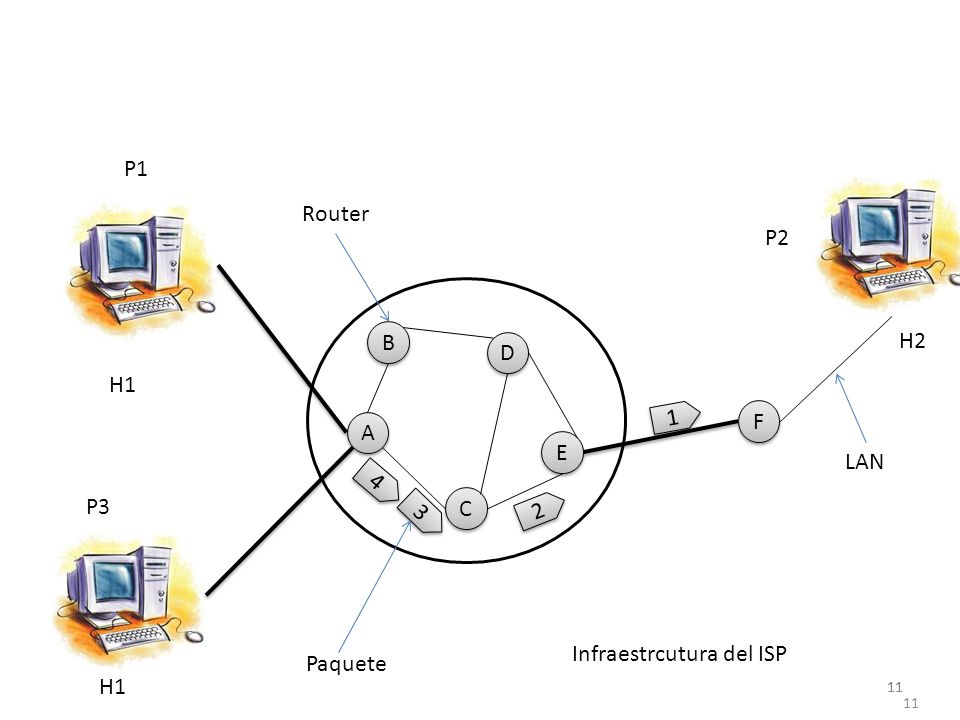

11 11 B B A A C C D D E E F F 3 3 Paquete LAN P1 P2 Router Infraestrcutura del ISP 11 P3 H2 4 4 2 2 1 1 H1

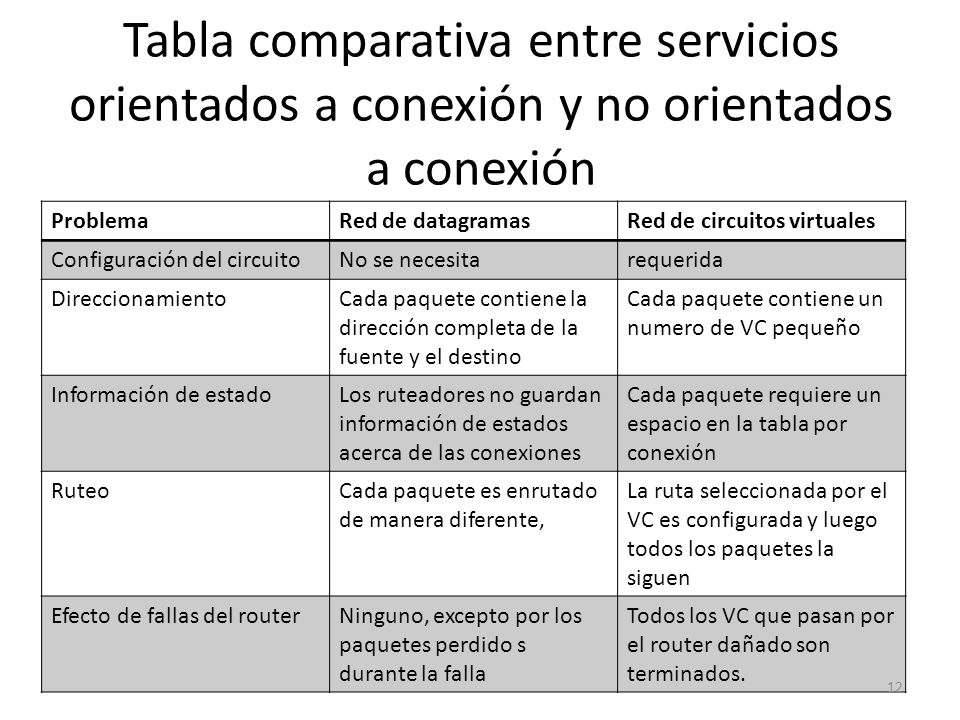

12 Tabla comparativa entre servicios orientados a conexión y no orientados a conexión ProblemaRed de datagramasRed de circuitos virtuales Configuración del circuitoNo se necesitarequerida DireccionamientoCada paquete contiene la dirección completa de la fuente y el destino Cada paquete contiene un numero de VC pequeño Información de estadoLos ruteadores no guardan información de estados acerca de las conexiones Cada paquete requiere un espacio en la tabla por conexión RuteoCada paquete es enrutado de manera diferente, La ruta seleccionada por el VC es configurada y luego todos los paquetes la siguen Efecto de fallas del routerNinguno, excepto por los paquetes perdido s durante la falla Todos los VC que pasan por el router dañado son terminados. 12

13 Continuación de tabla ProblemaRed de datagramasRed de circuito virtual Calidad de servicio Quality of service DificilFácil si los recursos pueden se apartados con antelación por cada VC Control de congestionDificilFácil si los recursos pueden se apartados con antelación por cada VC 13

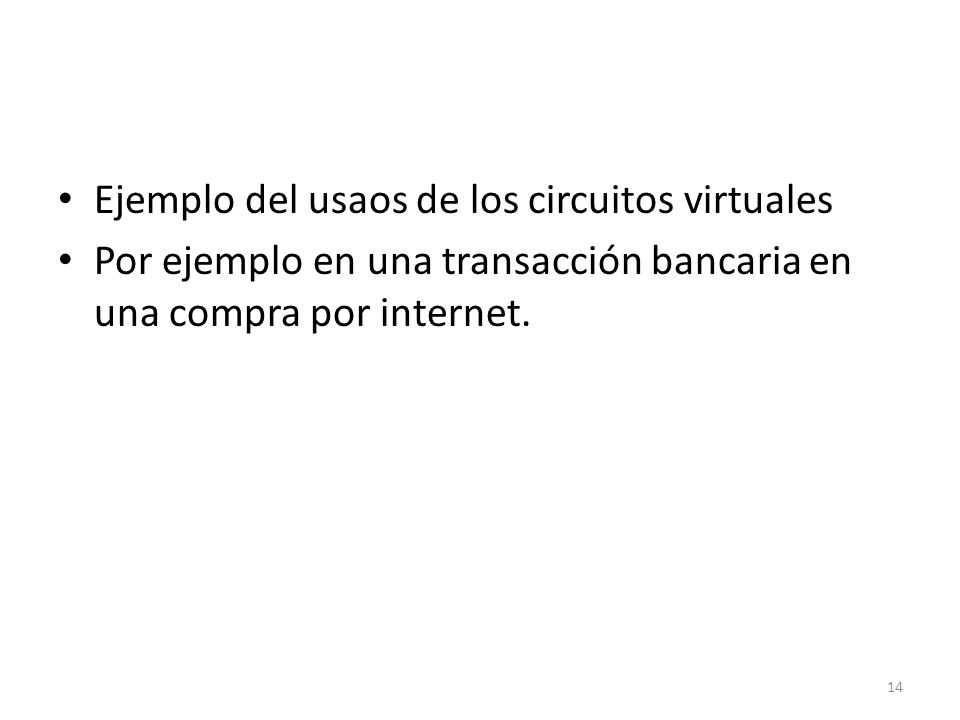

14 Ejemplo del usaos de los circuitos virtuales Por ejemplo en una transacción bancaria en una compra por internet. 14
