1 BIENVENIDOS

2 LINEA TRONCAL LINEAS DE DISTRIBUCIÓN
PLANTA EXTERNA LINEA TRONCAL LINEAS DE DISTRIBUCIÓN

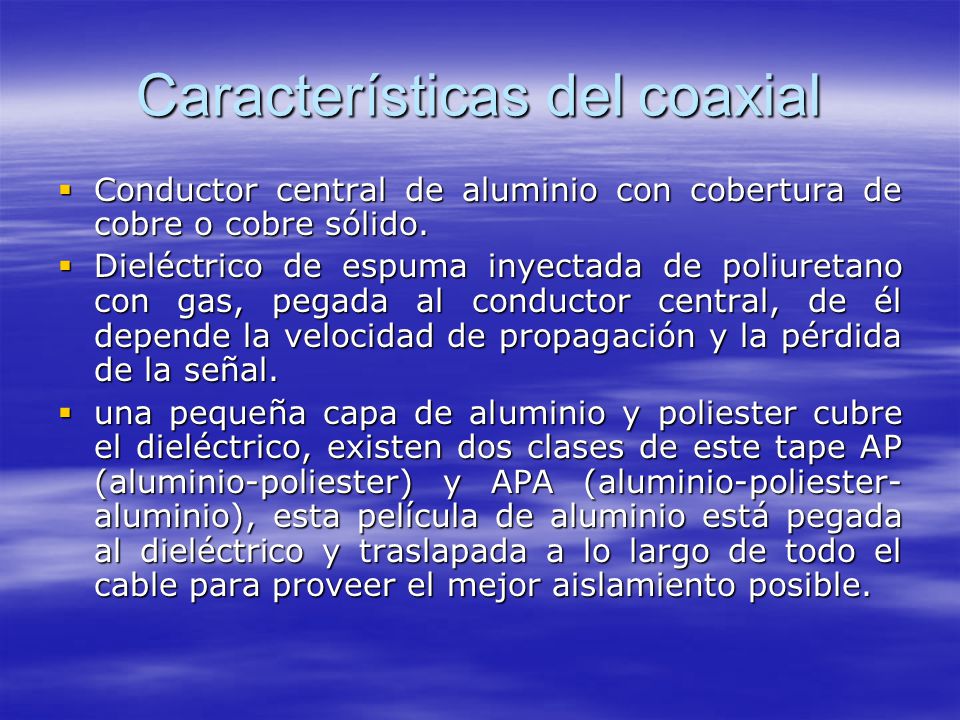

3 Características del coaxial
Conductor central de aluminio con cobertura de cobre o cobre sólido. Dieléctrico de espuma inyectada de poliuretano con gas, pegada al conductor central, de él depende la velocidad de propagación y la pérdida de la señal. una pequeña capa de aluminio y poliester cubre el dieléctrico, existen dos clases de este tape AP (aluminio-poliester) y APA (aluminio-poliester-aluminio), esta película de aluminio está pegada al dieléctrico y traslapada a lo largo de todo el cable para proveer el mejor aislamiento posible.

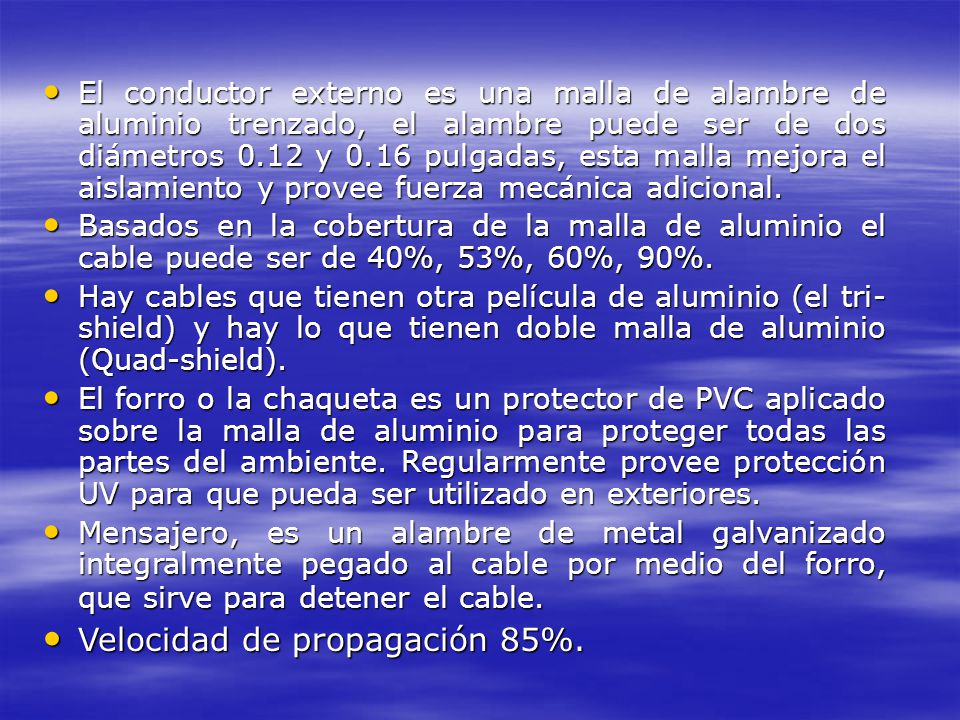

4 Velocidad de propagación 85%.
El conductor externo es una malla de alambre de aluminio trenzado, el alambre puede ser de dos diámetros 0.12 y 0.16 pulgadas, esta malla mejora el aislamiento y provee fuerza mecánica adicional. Basados en la cobertura de la malla de aluminio el cable puede ser de 40%, 53%, 60%, 90%. Hay cables que tienen otra película de aluminio (el tri-shield) y hay lo que tienen doble malla de aluminio (Quad-shield). El forro o la chaqueta es un protector de PVC aplicado sobre la malla de aluminio para proteger todas las partes del ambiente. Regularmente provee protección UV para que pueda ser utilizado en exteriores. Mensajero, es un alambre de metal galvanizado integralmente pegado al cable por medio del forro, que sirve para detener el cable. Velocidad de propagación 85%.

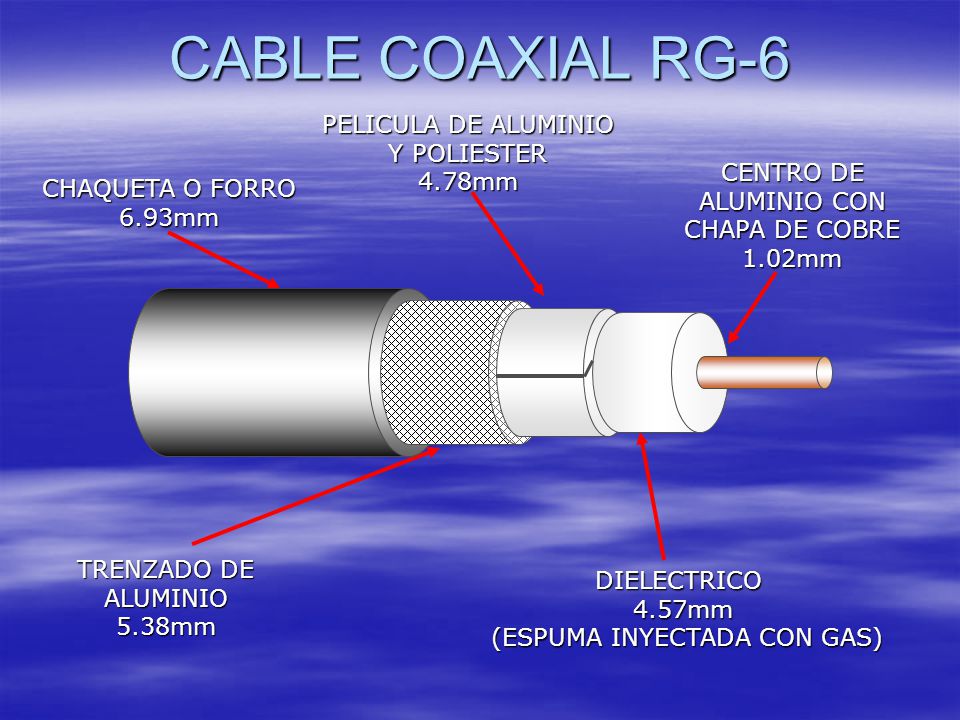

5 CABLE COAXIAL RG-6 PELICULA DE ALUMINIO Y POLIESTER 4.78mm
CENTRO DE ALUMINIO CON CHAPA DE COBRE 1.02mm CHAQUETA O FORRO 6.93mm TRENZADO DE ALUMINIO 5.38mm DIELECTRICO 4.57mm (ESPUMA INYECTADA CON GAS)

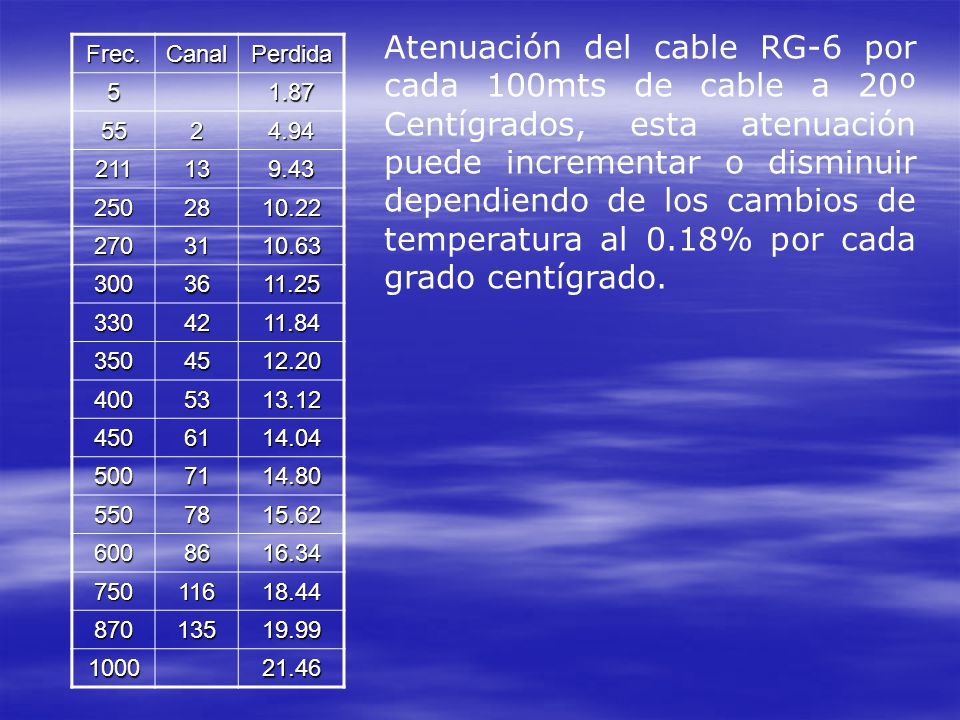

6 Atenuación del cable RG-6 por cada 100mts de cable a 20º Centígrados, esta atenuación puede incrementar o disminuir dependiendo de los cambios de temperatura al 0.18% por cada grado centígrado. Frec. Canal Perdida 5 1.87 55 2 4.94 211 13 9.43 250 28 10.22 270 31 10.63 300 36 11.25 330 42 11.84 350 45 12.20 400 53 13.12 450 61 14.04 500 71 14.80 550 78 15.62 600 86 16.34 750 116 18.44 870 135 19.99 1000 21.46

7 CABLE COAXIAL RG-11 PELICULA DE ALUMINIO Y POLIESTER 7.32mm
CENTRO DE ALUMINIO CON CHAPA DE COBRE 1.63mm CHAQUETA O FORRO 10.20mm TRENZADO DE ALUMINIO 7.92mm DIELECTRICO 7.11mm (ESPUMA INYECTADA CON GAS)

8 Características eléctricas Conductor central 40 Conductor externo 24

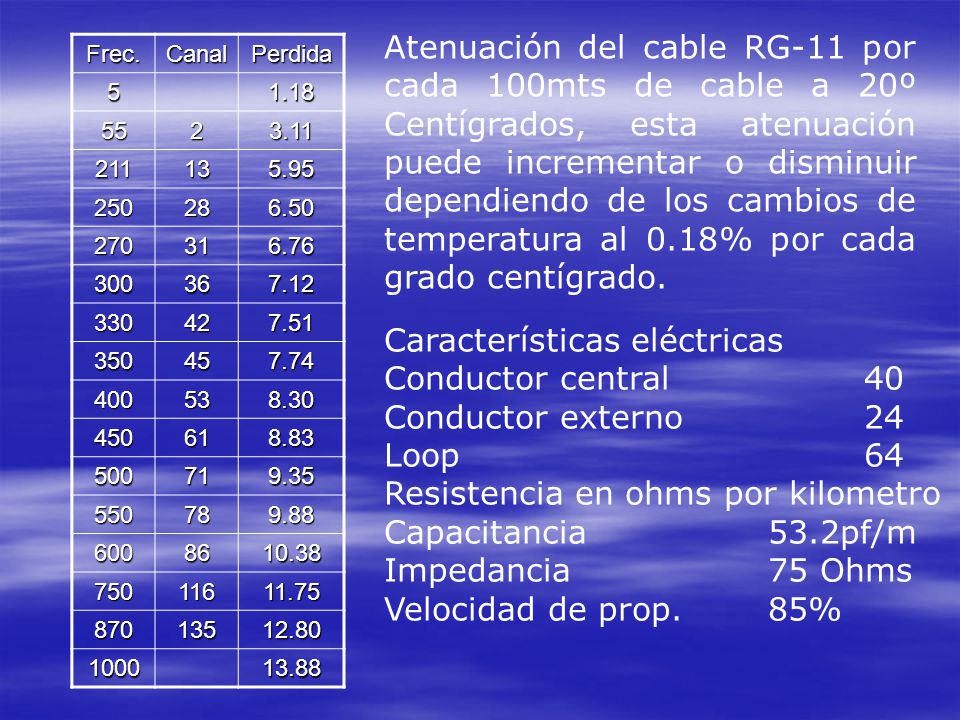

Atenuación del cable RG-11 por cada 100mts de cable a 20º Centígrados, esta atenuación puede incrementar o disminuir dependiendo de los cambios de temperatura al 0.18% por cada grado centígrado. Frec. Canal Perdida 5 1.18 55 2 3.11 211 13 5.95 250 28 6.50 270 31 6.76 300 36 7.12 330 42 7.51 350 45 7.74 400 53 8.30 450 61 8.83 500 71 9.35 550 78 9.88 600 86 10.38 750 116 11.75 870 135 12.80 1000 13.88 Características eléctricas Conductor central 40 Conductor externo 24 Loop Resistencia en ohms por kilometro Capacitancia 53.2pf/m Impedancia 75 Ohms Velocidad de prop. 85%

9 CABLE COAXIAL TRONCAL CENTRO DE ALUMINIO CON CHAPA DE COBRE
2.77mm CHAQUETA O FORRO 14.2mm (0.560”) Tubo de aluminio 12.7mm (0.500”) Lámina 0.64mm (0.025”) 1/40” DIELECTRICO (ESPUMA INYECTADA CON GAS) 11.4mm

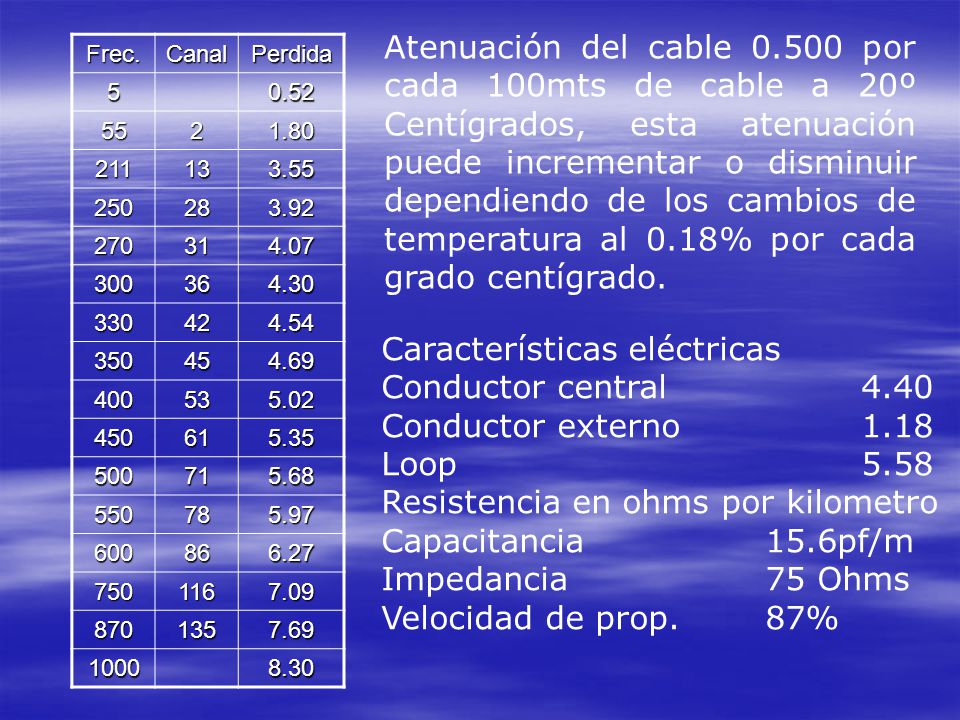

10 Características eléctricas Conductor central 4.40
Atenuación del cable por cada 100mts de cable a 20º Centígrados, esta atenuación puede incrementar o disminuir dependiendo de los cambios de temperatura al 0.18% por cada grado centígrado. Frec. Canal Perdida 5 0.52 55 2 1.80 211 13 3.55 250 28 3.92 270 31 4.07 300 36 4.30 330 42 4.54 350 45 4.69 400 53 5.02 450 61 5.35 500 71 5.68 550 78 5.97 600 86 6.27 750 116 7.09 870 135 7.69 1000 8.30 Características eléctricas Conductor central Conductor externo 1.18 Loop Resistencia en ohms por kilometro Capacitancia 15.6pf/m Impedancia 75 Ohms Velocidad de prop. 87%

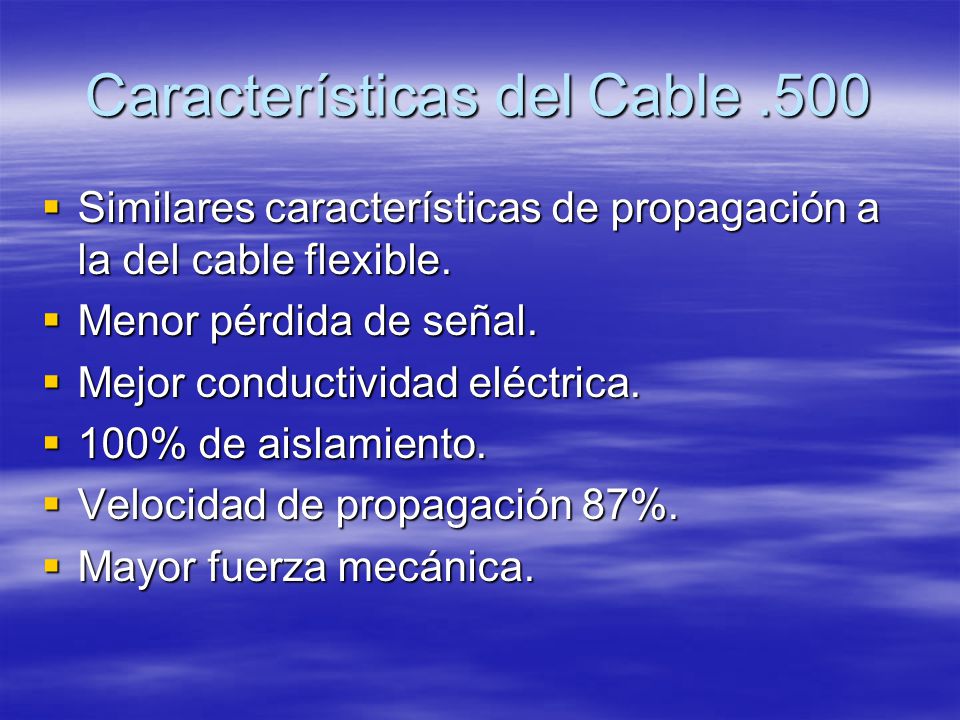

11 Características del Cable .500
Similares características de propagación a la del cable flexible. Menor pérdida de señal. Mejor conductividad eléctrica. 100% de aislamiento. Velocidad de propagación 87%. Mayor fuerza mecánica.

12 Conectores

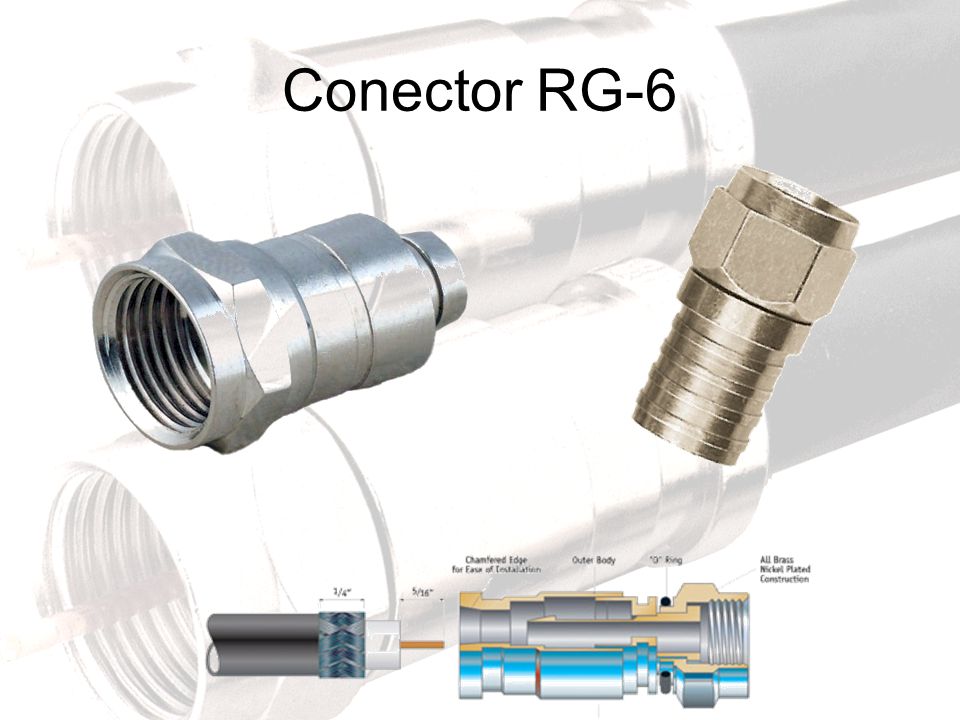

13 Conector RG-6

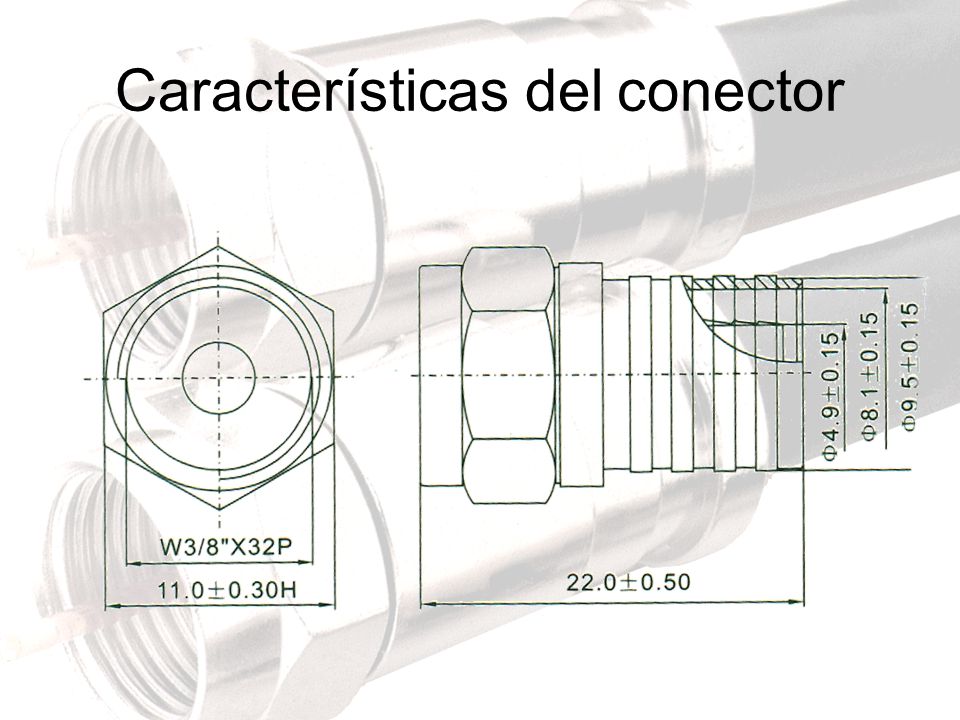

14 Características del conector

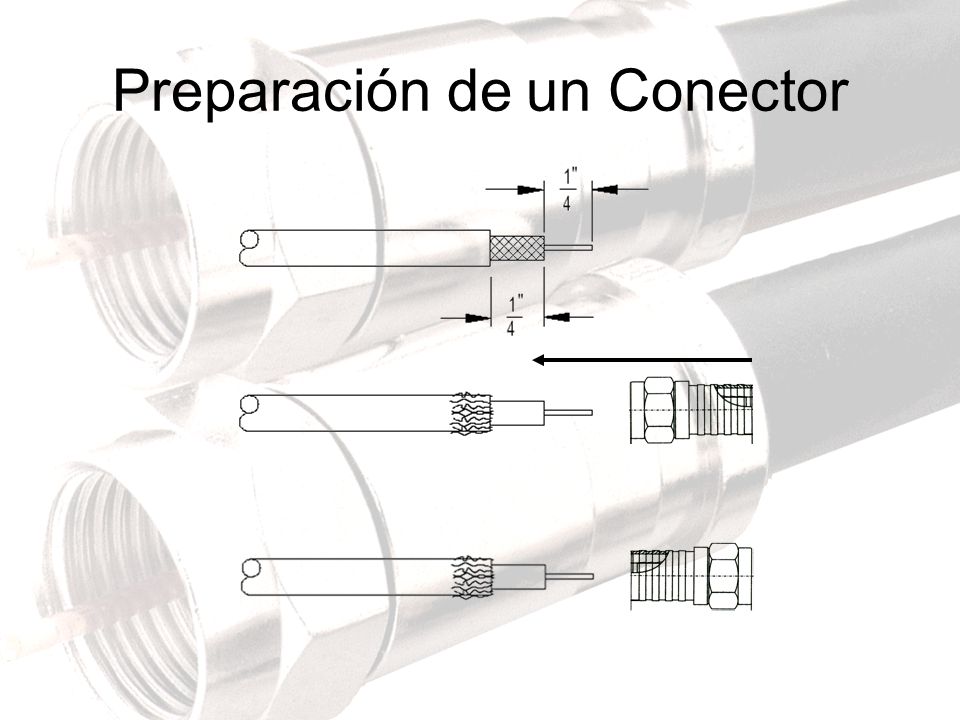

15 Preparación de un Conector

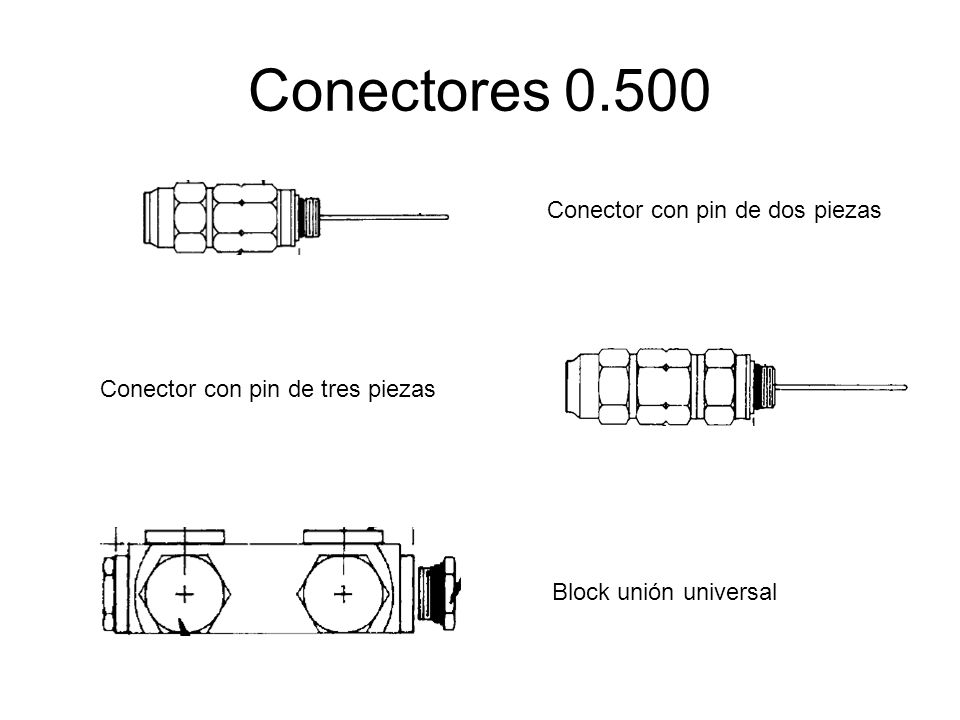

16 Conectores 0.500 Conector con pin de dos piezas
Conector con pin de tres piezas Block unión universal

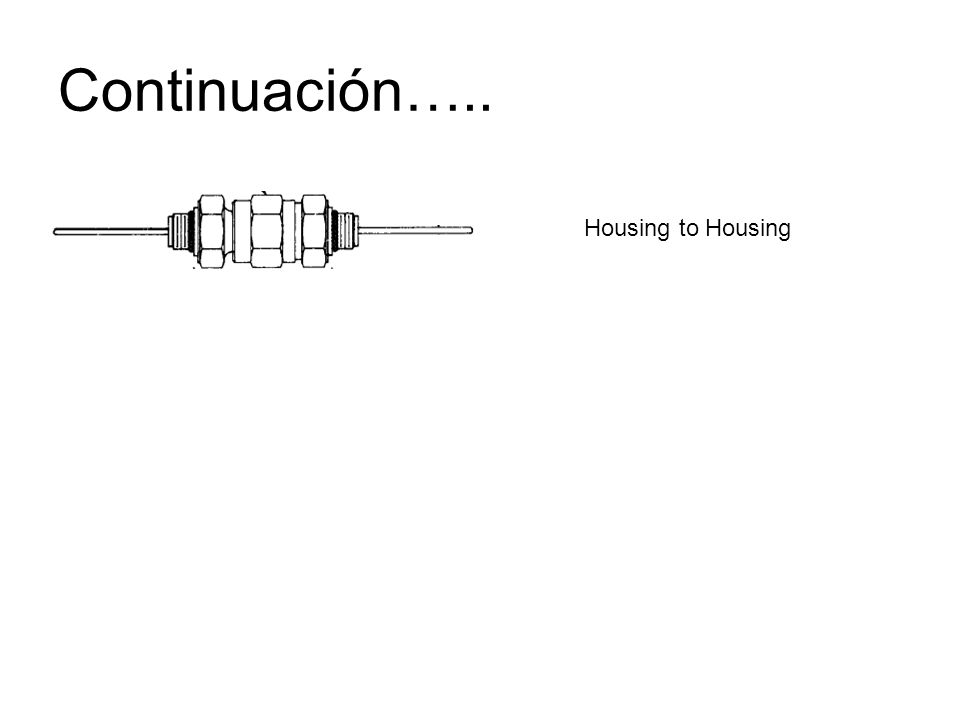

17 Continuación….. Housing to Housing

18 Dispositivos Pasivos

19 Divisor (Splitter) Ejemplo
Por definición un divisor de 2 salidas divide la potencia de entrada exactamente en dos salidas entrada del divisor = 40 vatios salida del divisor = 20 vatios dB = 10 log P1/P2

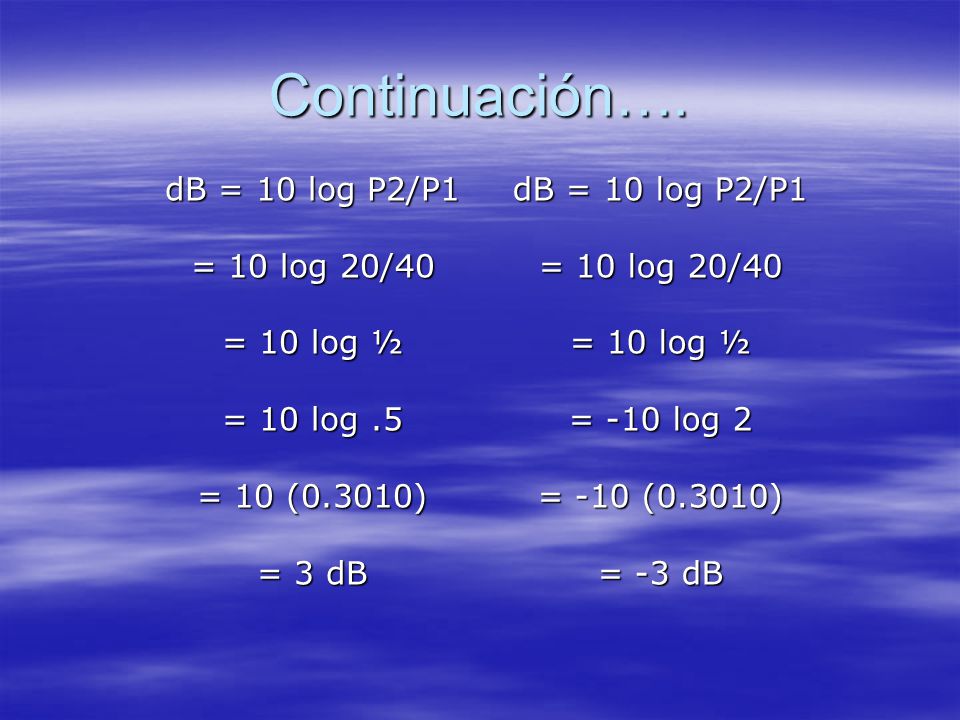

20 Continuación…. dB = 10 log P2/P1 = 10 log 20/40 = 10 log ½ = 10 log .5
= 10 (0.3010) = 3 dB dB = 10 log P2/P1 = 10 log 20/40 = 10 log ½ = -10 log 2 = -10 (0.3010) = -3 dB

21 - 3.5 dB DIVISOR 2 WAY - 3.5 dB - 3.5 dB - 7.0 dB DIVISOR 3 WAY - 7.0 dB - 7.0 dB - 7.0 dB DIVISOR 4 WAY - 7.0 dB - 7.0 dB

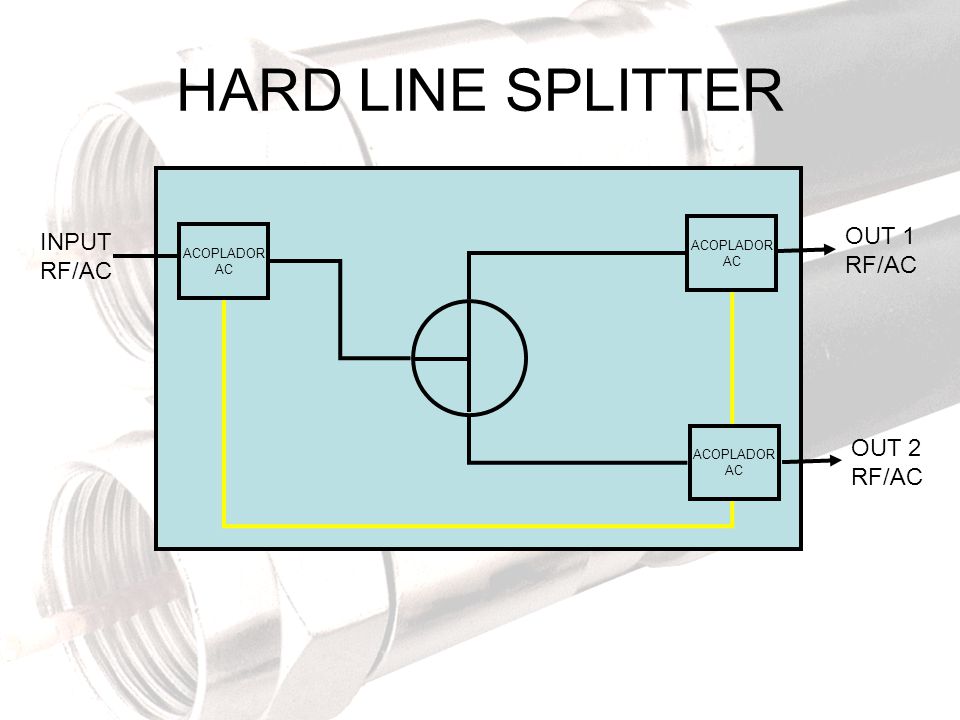

22 HARD LINE SPLITTER OUT 1 INPUT RF/AC RF/AC OUT 2 RF/AC ACOPLADOR AC

23 Divisores interiores

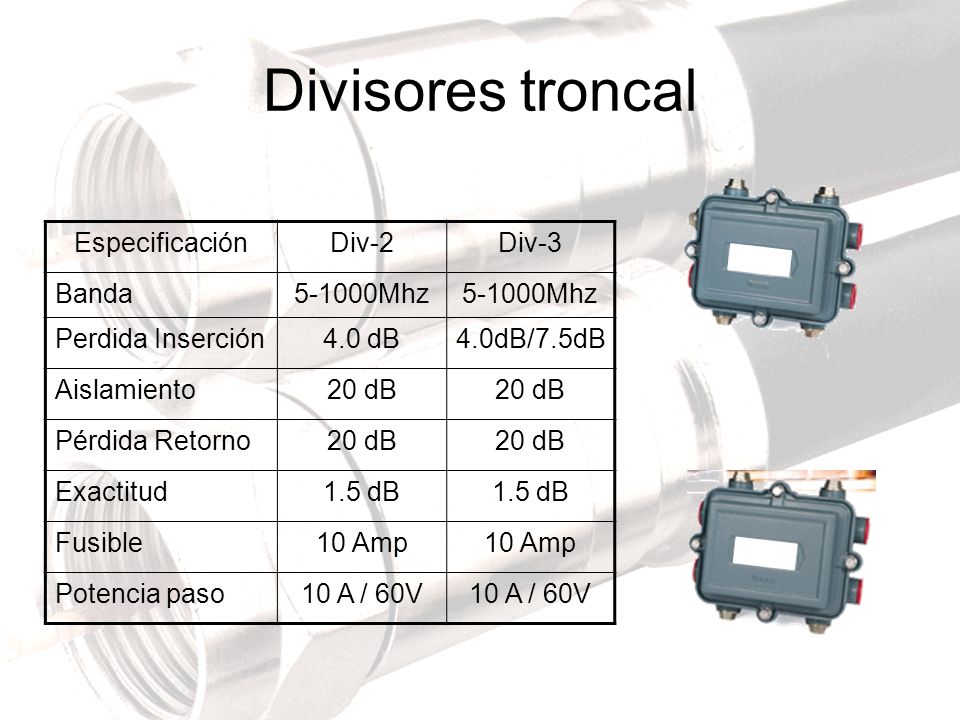

24 Divisores troncal Especificación Div-2 Div-3 Banda 5-1000Mhz
Perdida Inserción 4.0 dB 4.0dB/7.5dB Aislamiento 20 dB Pérdida Retorno Exactitud 1.5 dB Fusible 10 Amp Potencia paso 10 A / 60V

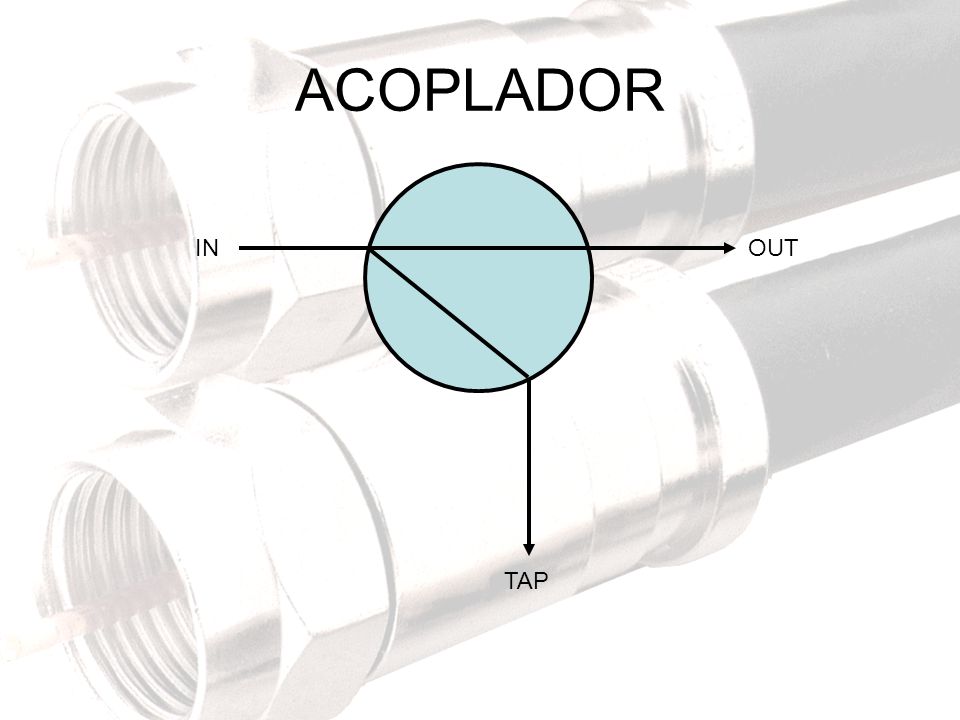

25 ACOPLADOR IN OUT TAP

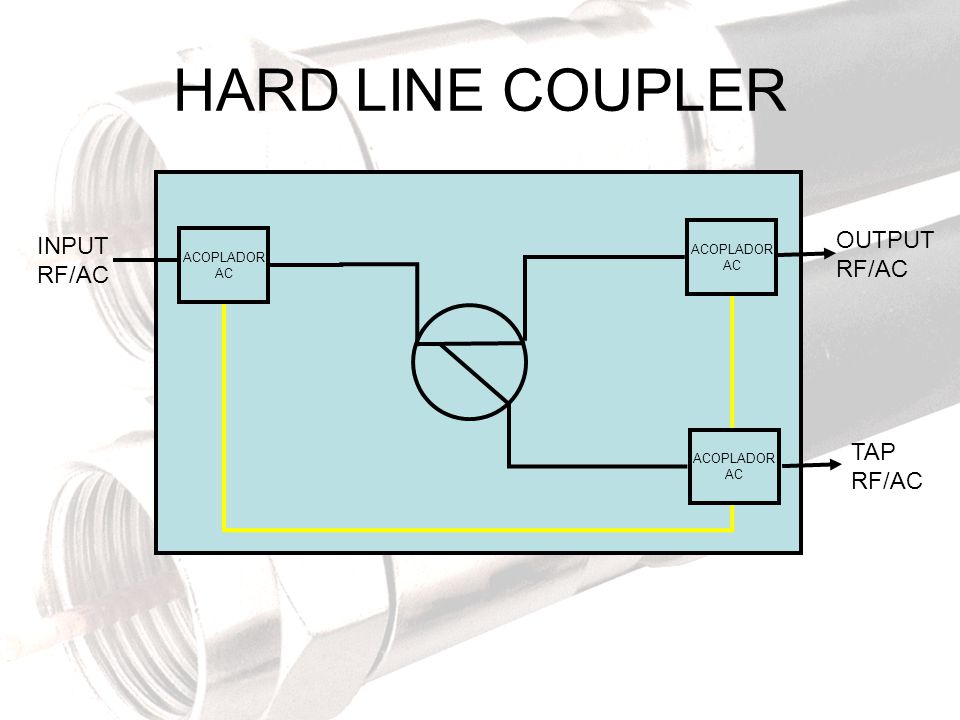

26 HARD LINE COUPLER OUTPUT INPUT RF/AC RF/AC TAP RF/AC ACOPLADOR AC

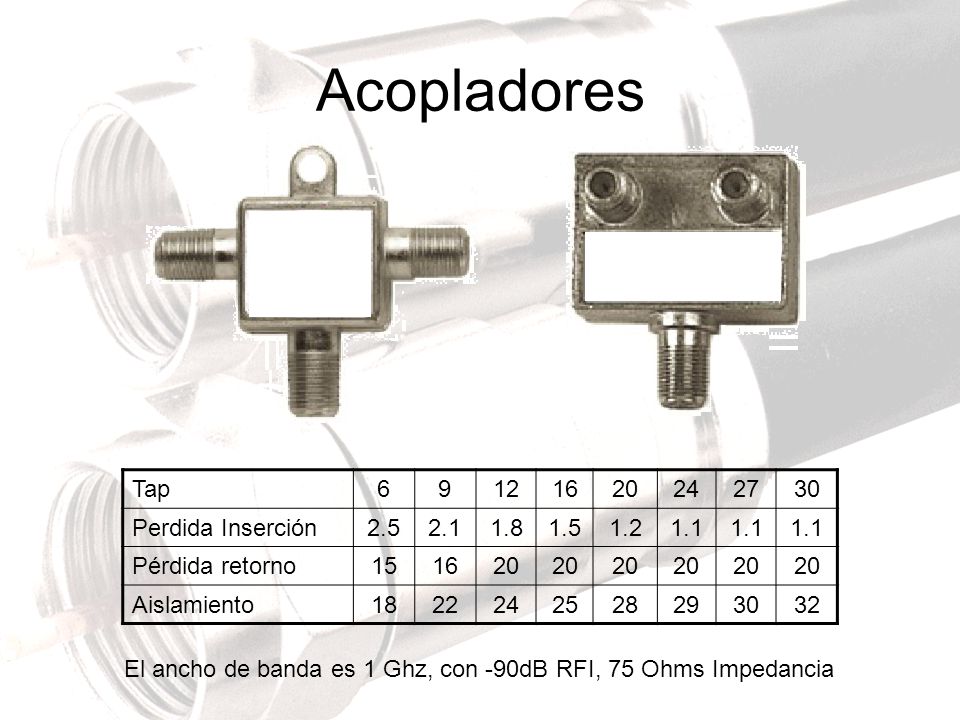

27 Acopladores Tap 6 9 12 16 20 24 27 30 Perdida Inserción 2.5 2.1 1.8
1.5 1.2 1.1 Pérdida retorno 15 Aislamiento 18 22 25 28 29 32 El ancho de banda es 1 Ghz, con -90dB RFI, 75 Ohms Impedancia

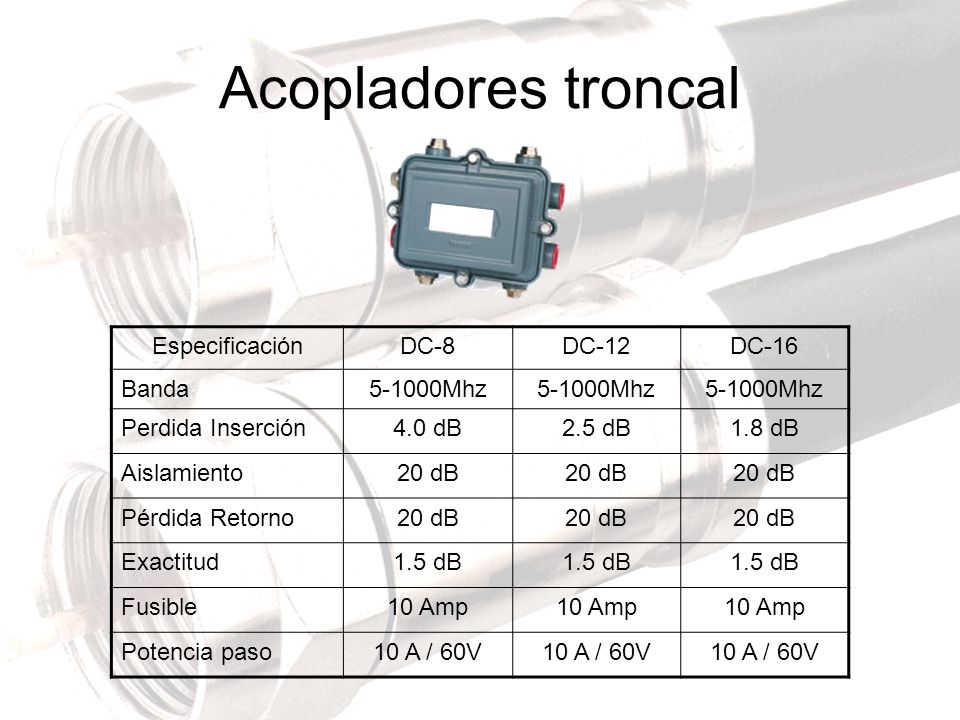

28 Acopladores troncal Especificación DC-8 DC-12 DC-16 Banda 5-1000Mhz
Perdida Inserción 4.0 dB 2.5 dB 1.8 dB Aislamiento 20 dB Pérdida Retorno Exactitud 1.5 dB Fusible 10 Amp Potencia paso 10 A / 60V

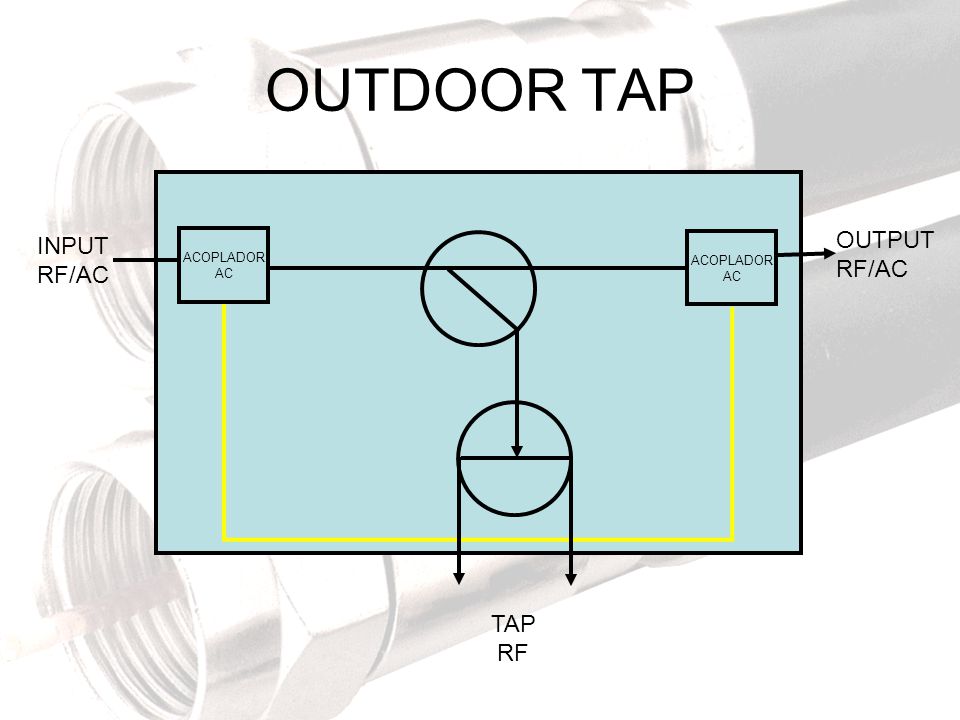

29 OUTDOOR TAP OUTPUT RF/AC INPUT RF/AC ACOPLADOR AC ACOPLADOR AC TAP RF

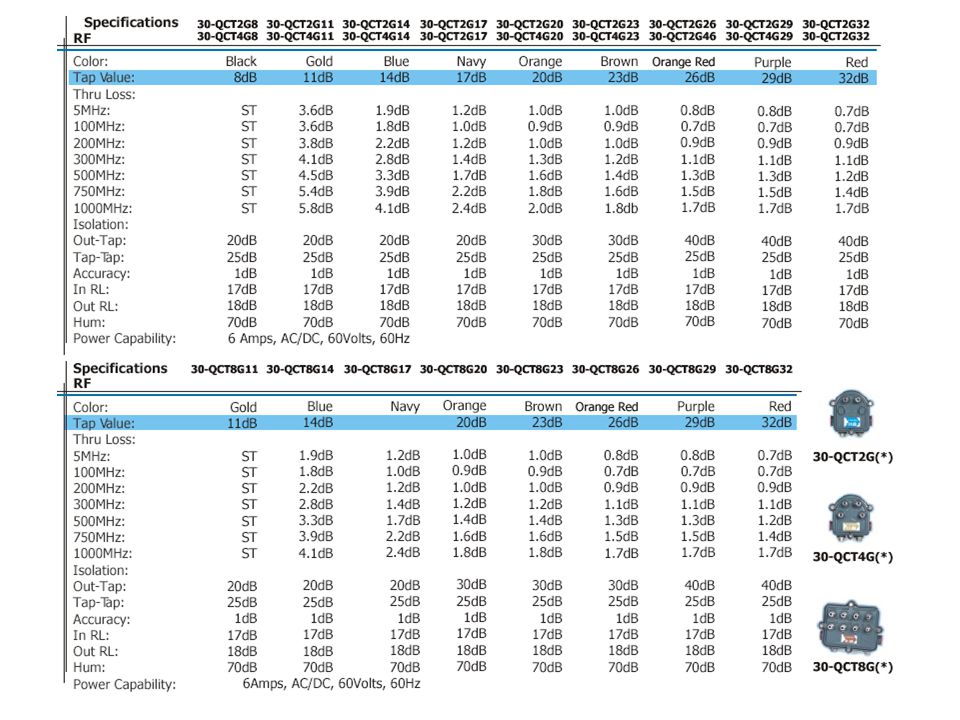

30

31 Amplificadores

32 AMPLIFICADOR BASICO PAD EQ AMP DC AC POWER SUPPLY AC AC AC COUPLER

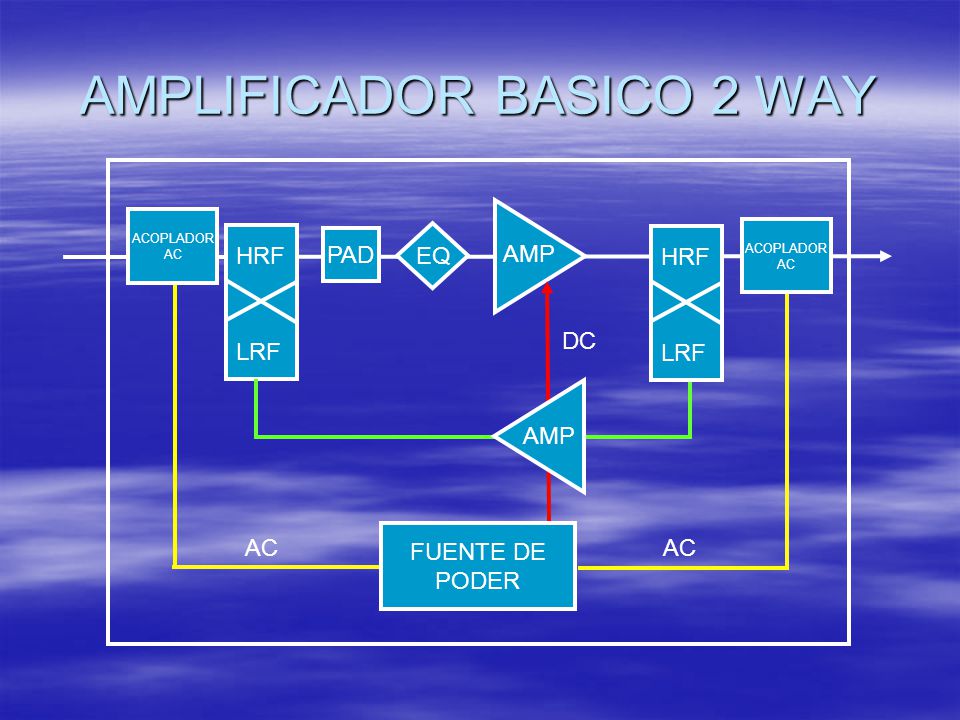

33 AMPLIFICADOR BASICO 2 WAY
ACOPLADOR AC PAD EQ ACOPLADOR AC HRF AMP HRF DC LRF LRF AMP AC FUENTE DE PODER AC

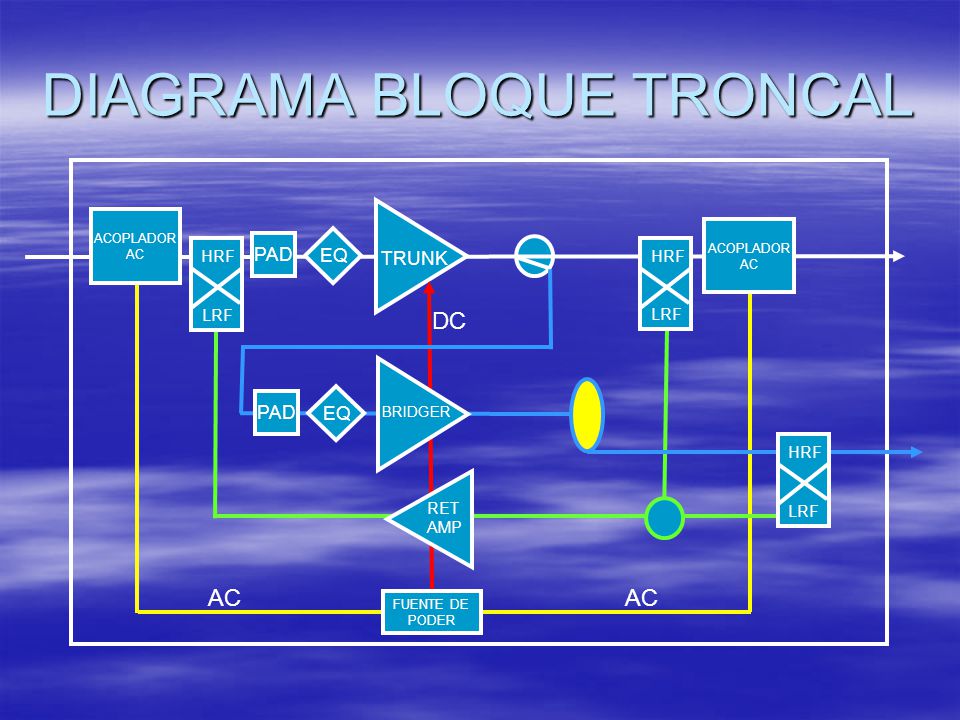

34 DIAGRAMA BLOQUE TRONCAL
ACOPLADOR AC ACOPLADOR AC PAD EQ HRF TRUNK HRF LRF LRF DC PAD EQ BRIDGER HRF LRF RET AMP AC AC FUENTE DE PODER

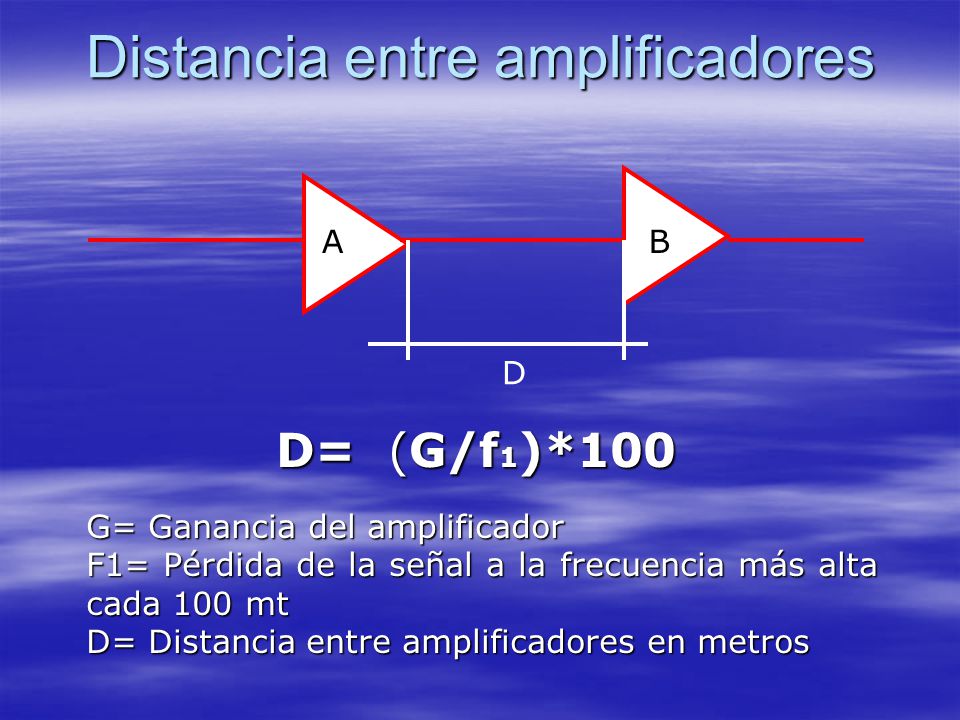

35 Distancia entre amplificadores
B D D= (G/f1)*100 G= Ganancia del amplificador F1= Pérdida de la señal a la frecuencia más alta cada 100 mt D= Distancia entre amplificadores en metros

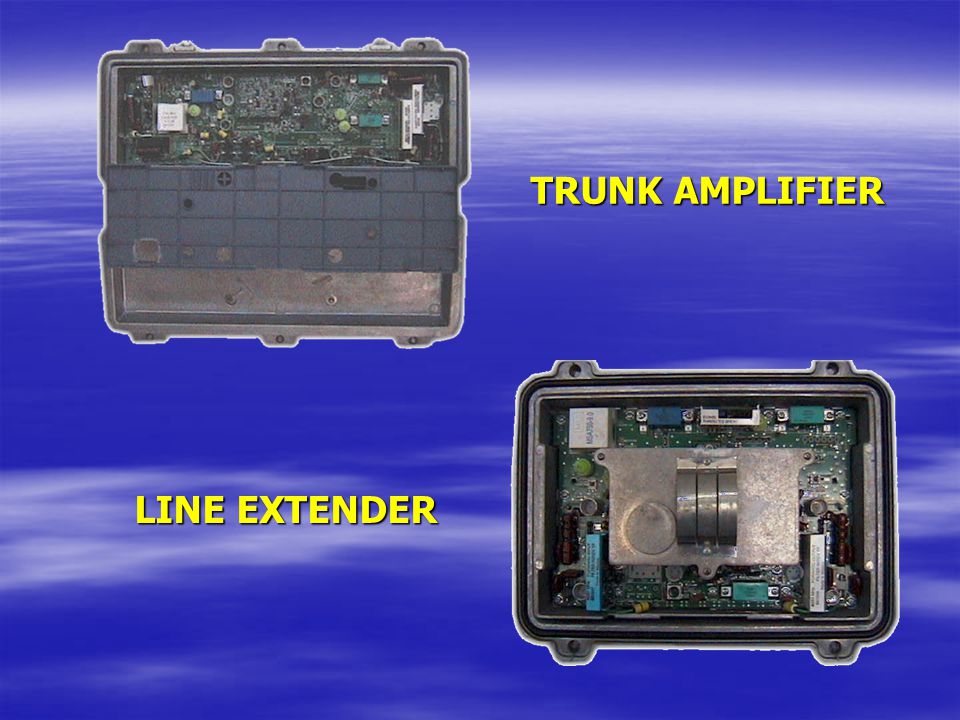

36 TRUNK AMPLIFIER LINE EXTENDER

37 AMPLIFICADOR 5-42/54-750 TIPO 2A-2

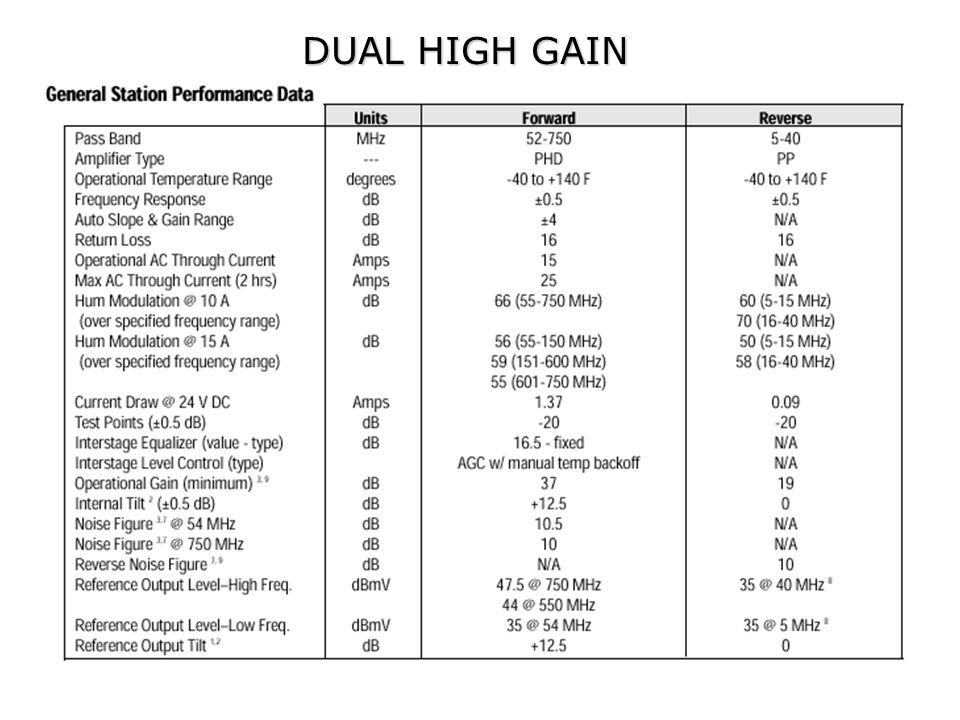

DUAL HIGH GAIN

38 AMPLIFICADOR 5-42/54-750 TIPO 2A-3
DUAL HIGH GAIN

39 AMPLIFICADOR 5-42/54-750 TIPO 2A-3
UNBALANCED TRIPLE

40 DUAL HIGH GAIN

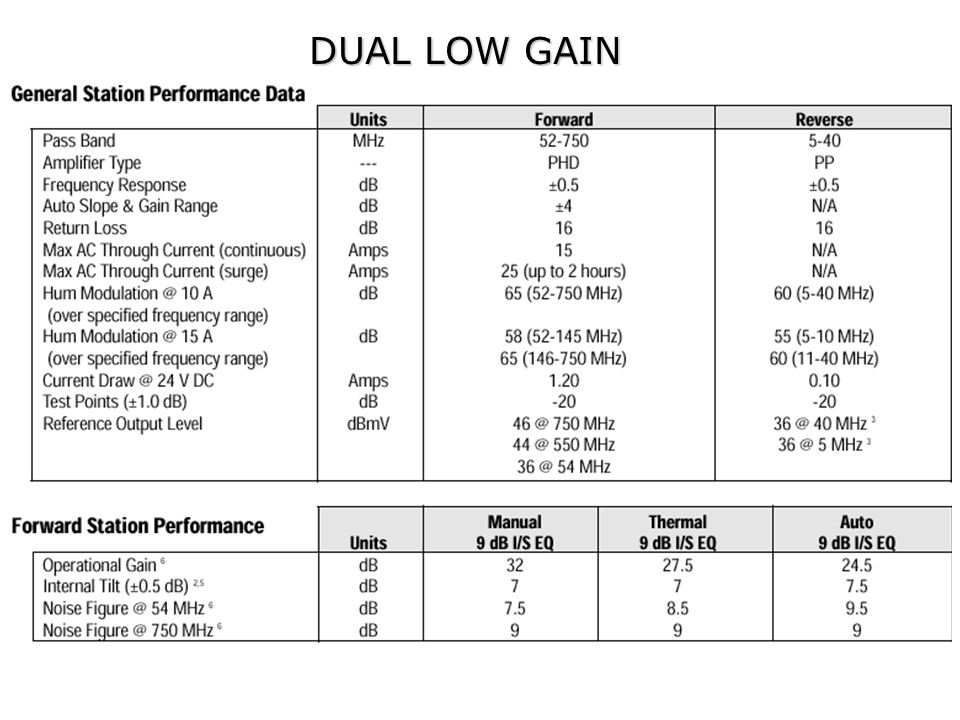

41 DUAL LOW GAIN

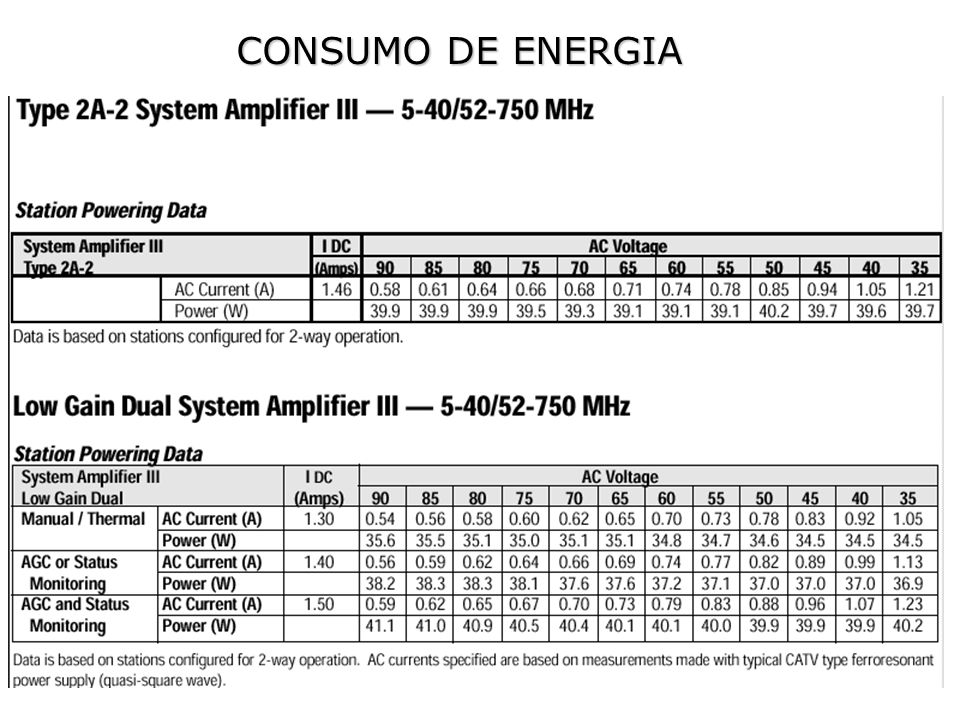

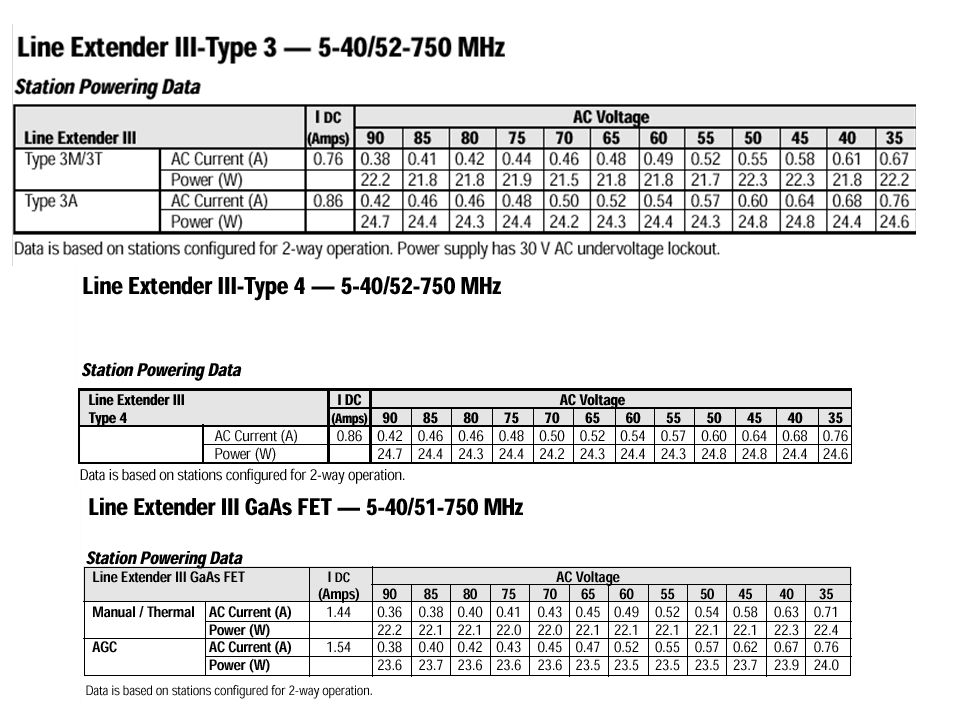

42 CONSUMO DE ENERGIA

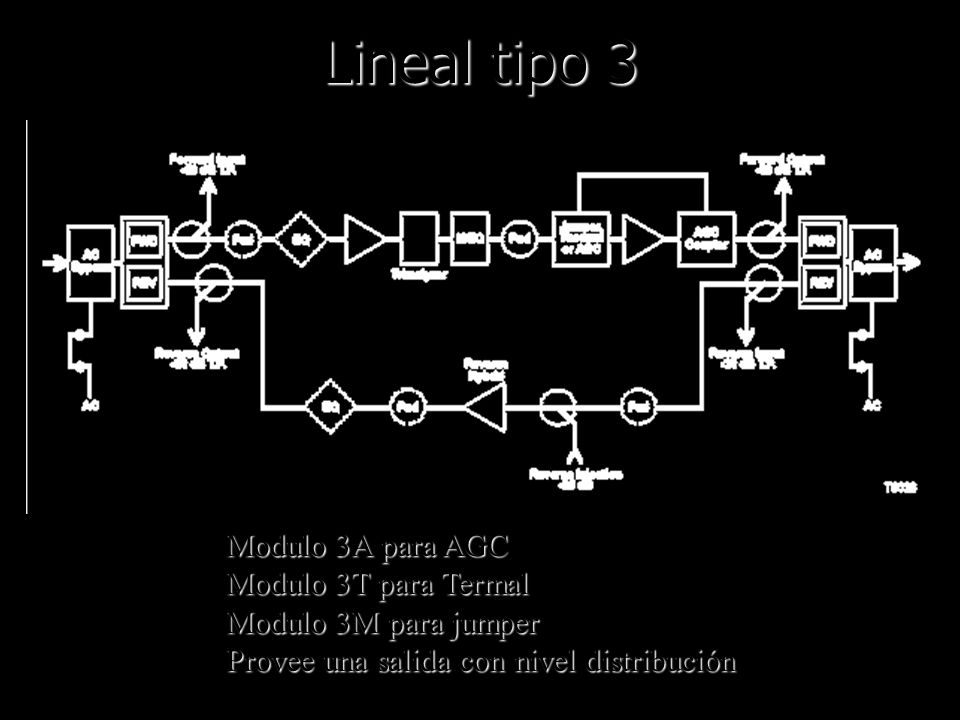

43 Lineal tipo 3 Modulo 3A para AGC Modulo 3T para Termal
Modulo 3M para jumper Provee una salida con nivel distribución

44 Lineal tipo 4 Tiene modulo de control automático de ganancia y provee salida troncal

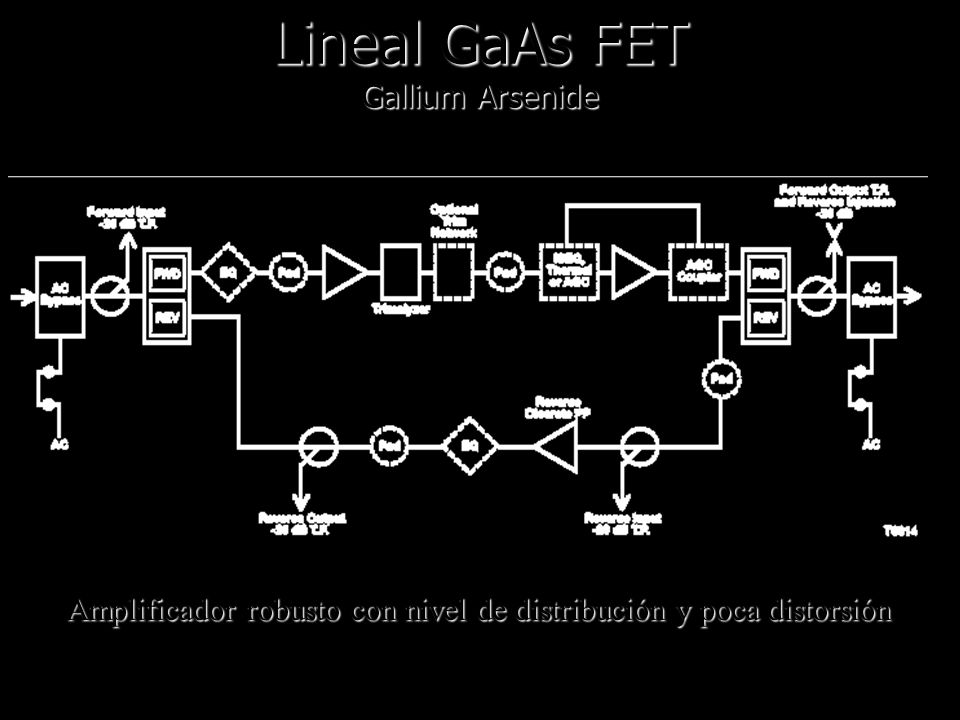

45 Lineal GaAs FET Gallium Arsenide
Amplificador robusto con nivel de distribución y poca distorsión

46

47 ACCESORIOS

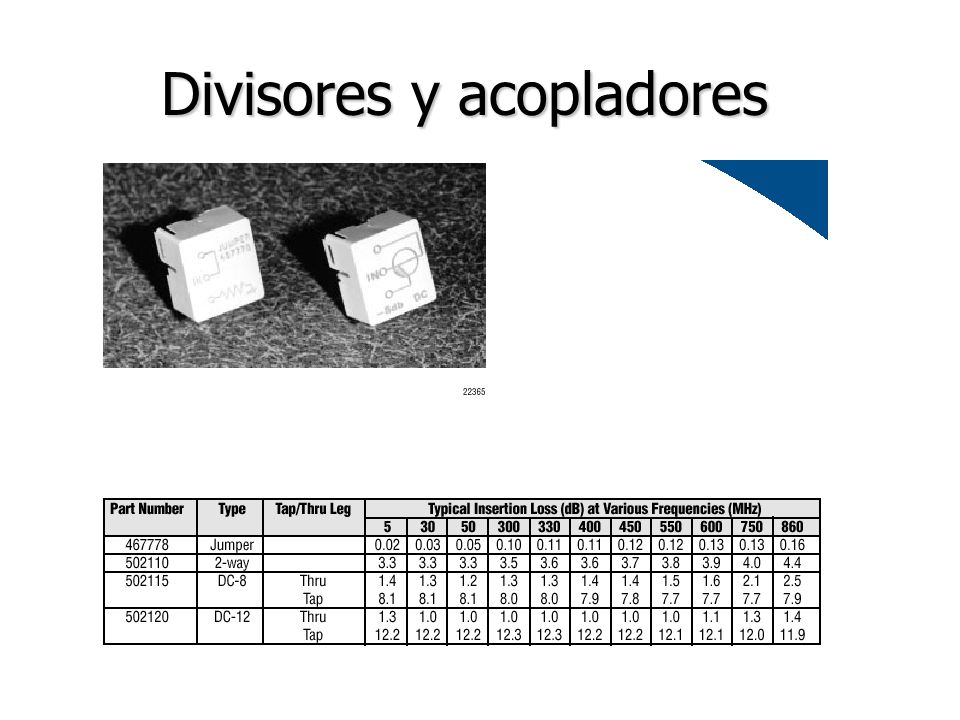

48 Divisores y acopladores

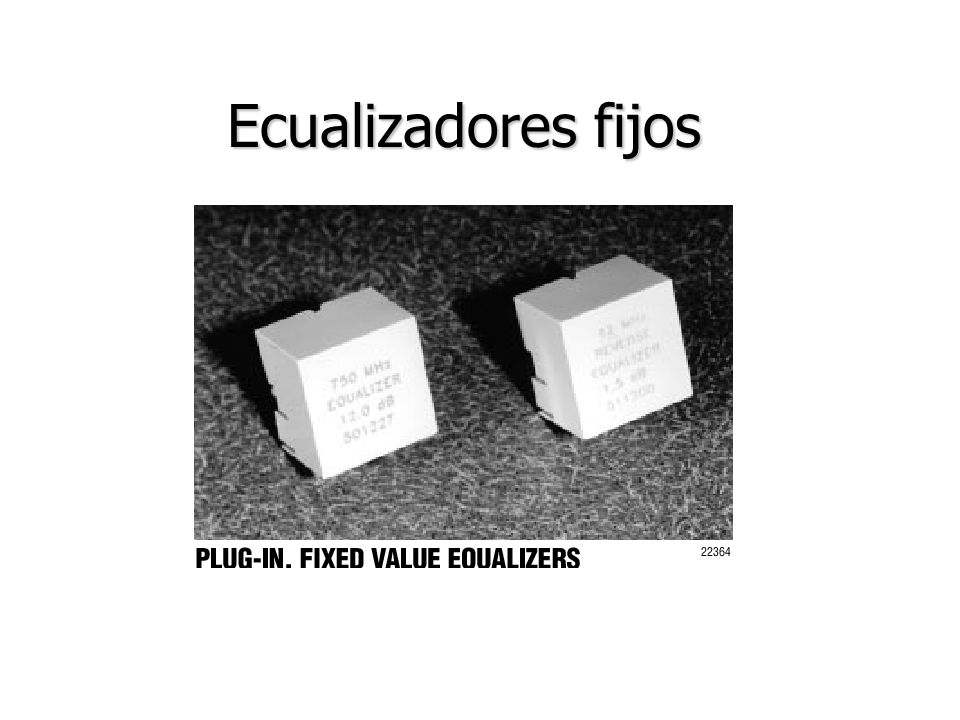

49 Ecualizadores fijos

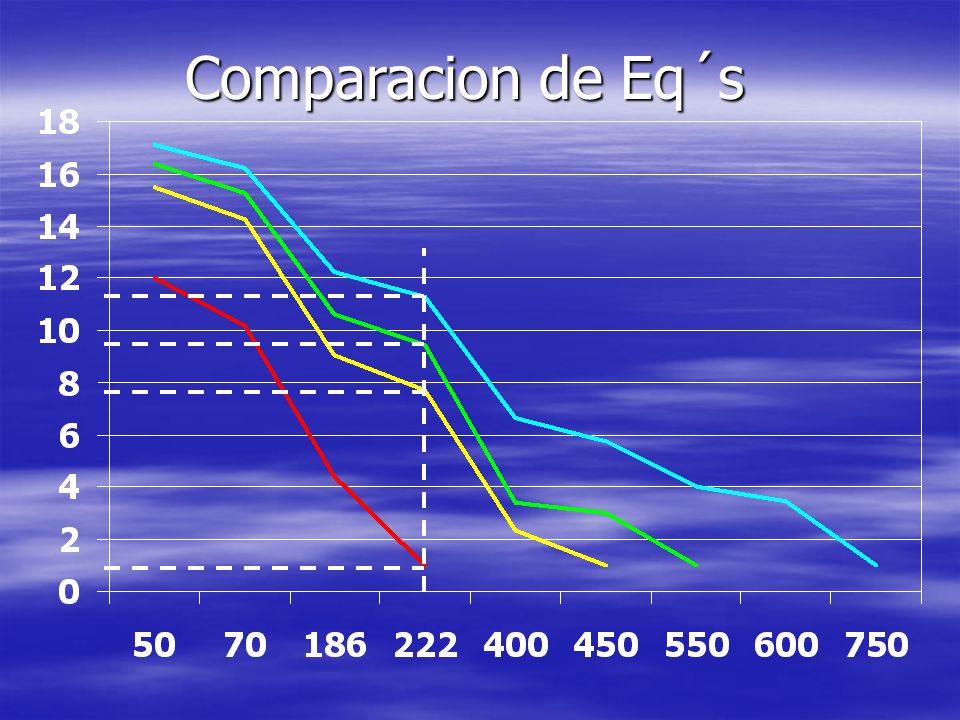

50 Comparacion de Eq´s

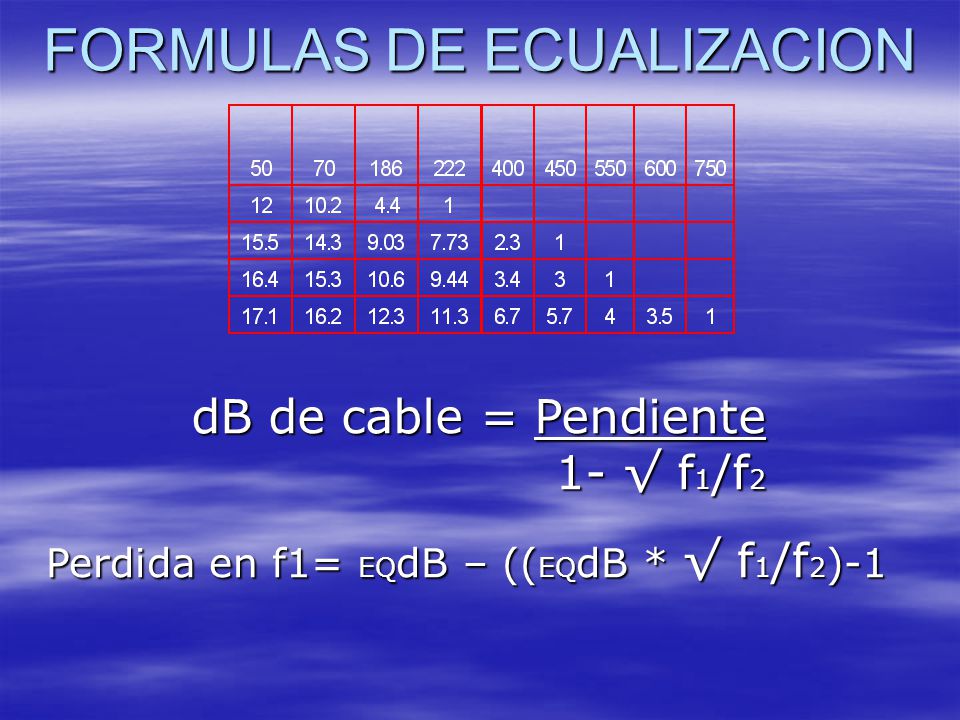

51 FORMULAS DE ECUALIZACION
dB de cable = Pendiente 1- √ f1/f2 Perdida en f1= EQdB – ((EQdB * √ f1/f2)-1

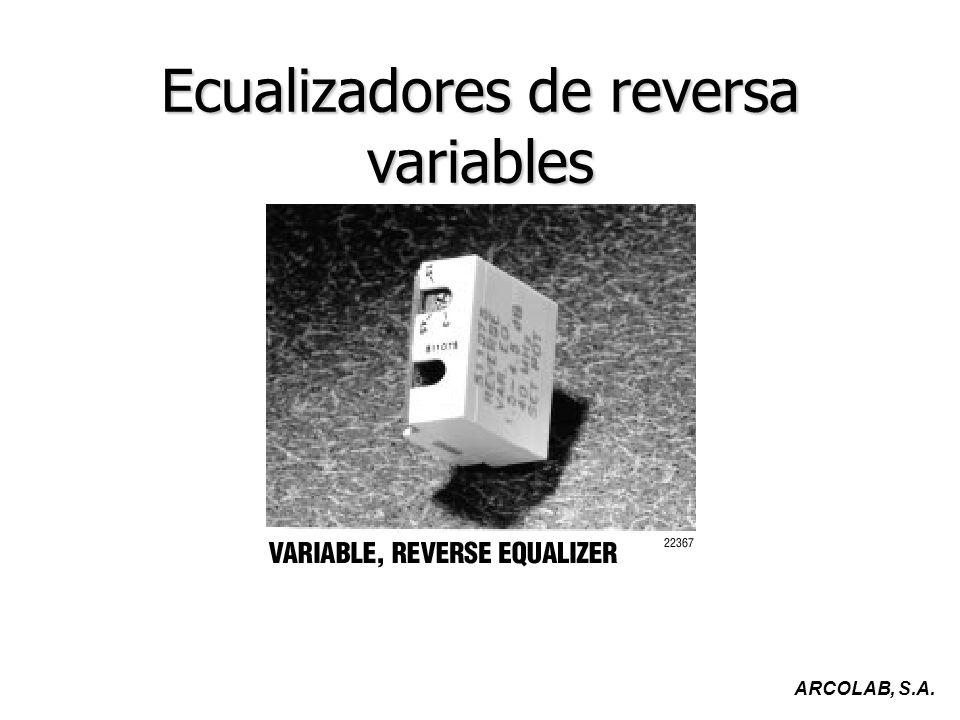

52 Ecualizadores de reversa variables
ARCOLAB, S.A.

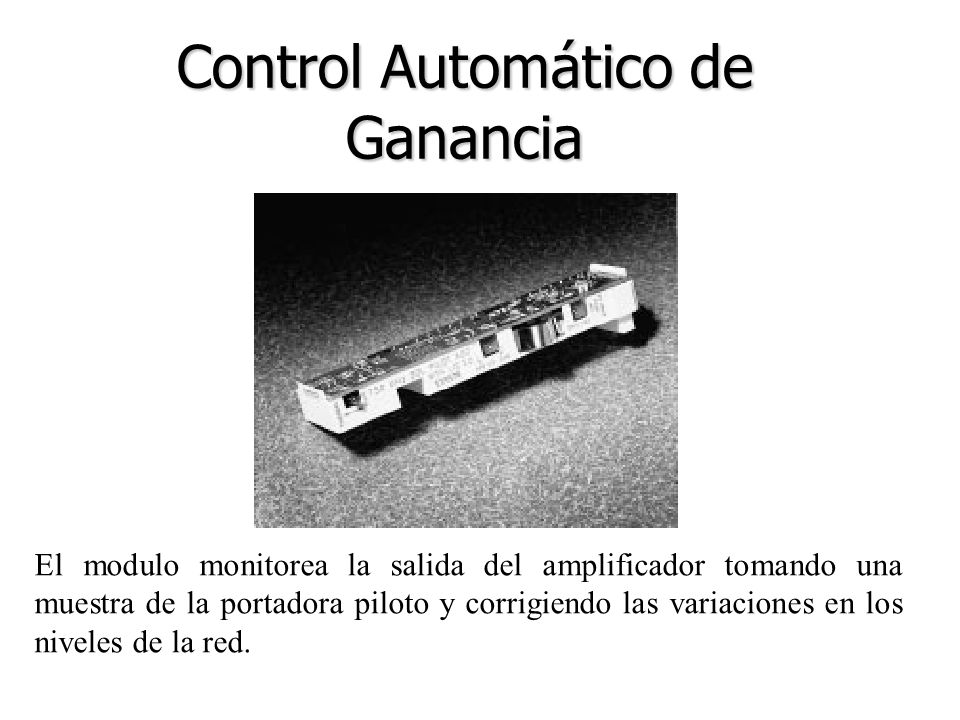

53 Control Automático de Ganancia
El modulo monitorea la salida del amplificador tomando una muestra de la portadora piloto y corrigiendo las variaciones en los niveles de la red.

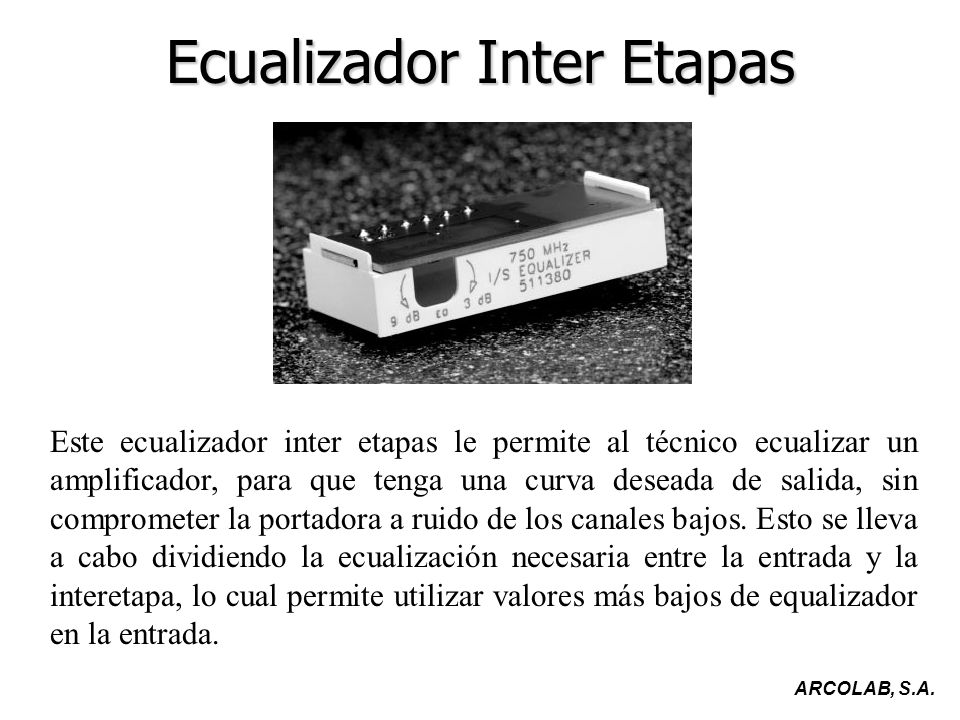

54 Ecualizador Inter Etapas
Este ecualizador inter etapas le permite al técnico ecualizar un amplificador, para que tenga una curva deseada de salida, sin comprometer la portadora a ruido de los canales bajos. Esto se lleva a cabo dividiendo la ecualización necesaria entre la entrada y la interetapa, lo cual permite utilizar valores más bajos de equalizador en la entrada. ARCOLAB, S.A.

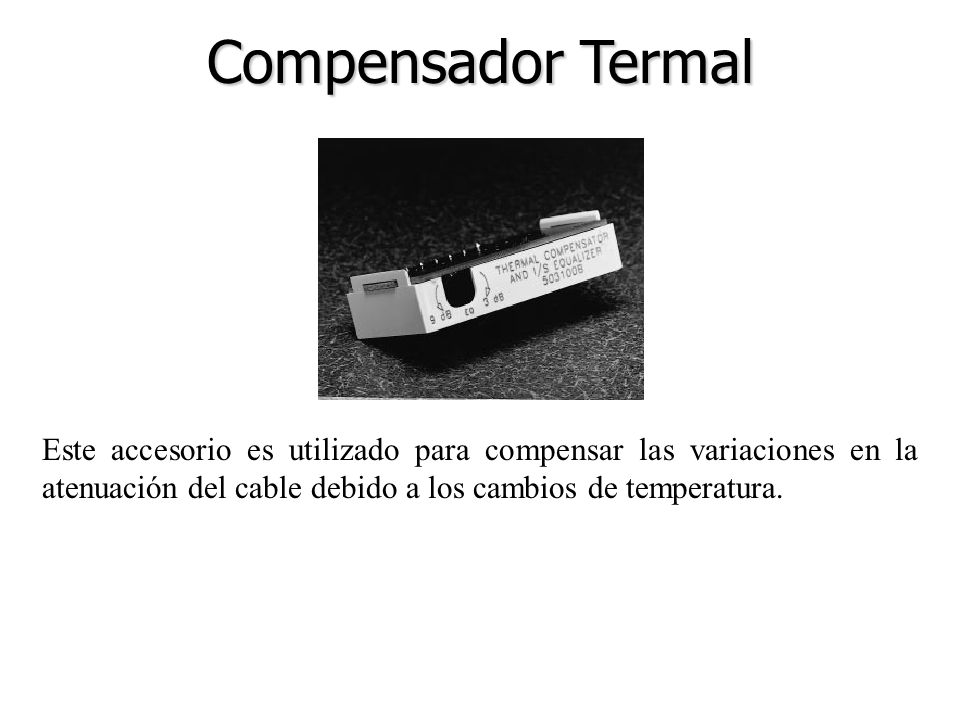

55 Compensador Termal Este accesorio es utilizado para compensar las variaciones en la atenuación del cable debido a los cambios de temperatura.

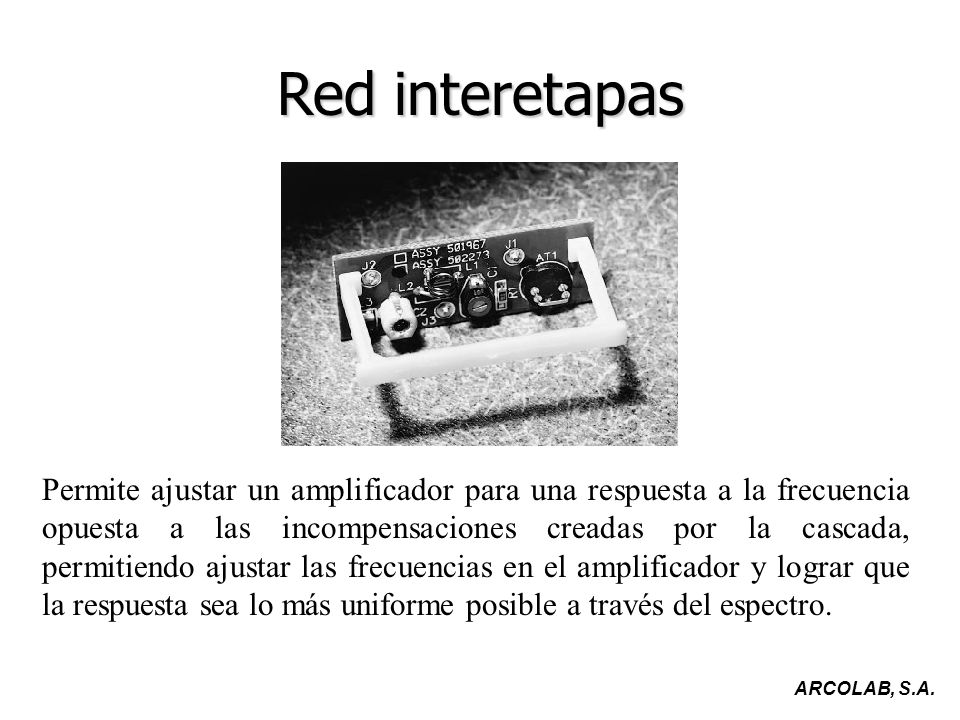

56 Red interetapas Permite ajustar un amplificador para una respuesta a la frecuencia opuesta a las incompensaciones creadas por la cascada, permitiendo ajustar las frecuencias en el amplificador y lograr que la respuesta sea lo más uniforme posible a través del espectro. ARCOLAB, S.A.

57 ENERGIZANDO

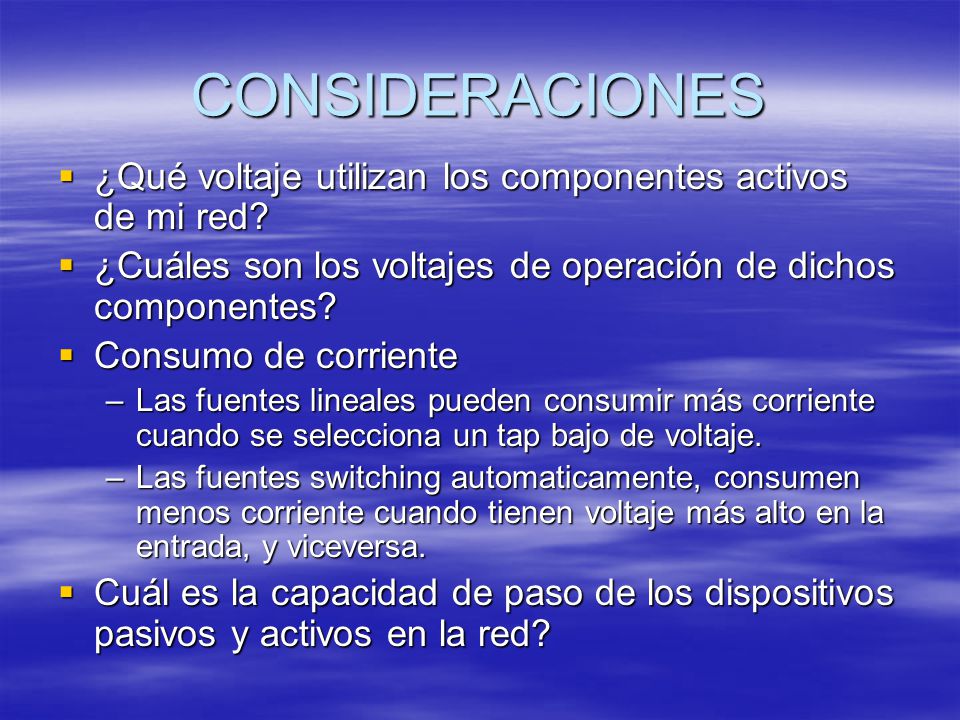

58 CONSIDERACIONES ¿Qué voltaje utilizan los componentes activos de mi red? ¿Cuáles son los voltajes de operación de dichos componentes? Consumo de corriente Las fuentes lineales pueden consumir más corriente cuando se selecciona un tap bajo de voltaje. Las fuentes switching automaticamente, consumen menos corriente cuando tienen voltaje más alto en la entrada, y viceversa. Cuál es la capacidad de paso de los dispositivos pasivos y activos en la red?

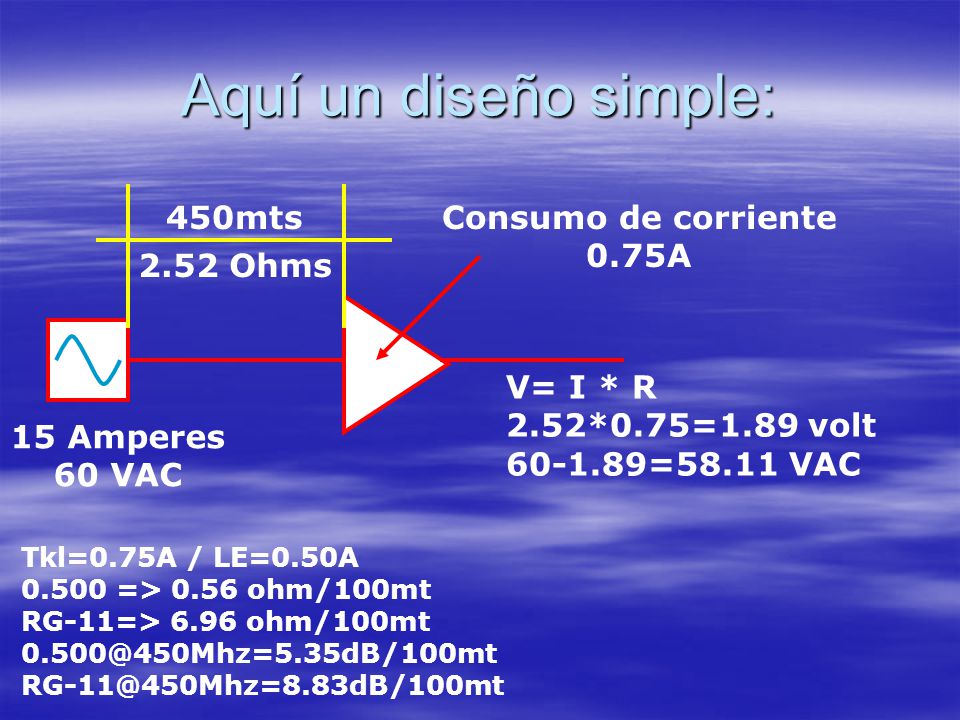

59 Aquí un diseño simple: 450mts Consumo de corriente 0.75A 2.52 Ohms
V= I * R 2.52*0.75=1.89 volt =58.11 VAC 15 Amperes 60 VAC Tkl=0.75A / LE=0.50A 0.500 => 0.56 ohm/100mt RG-11=> 6.96 ohm/100mt

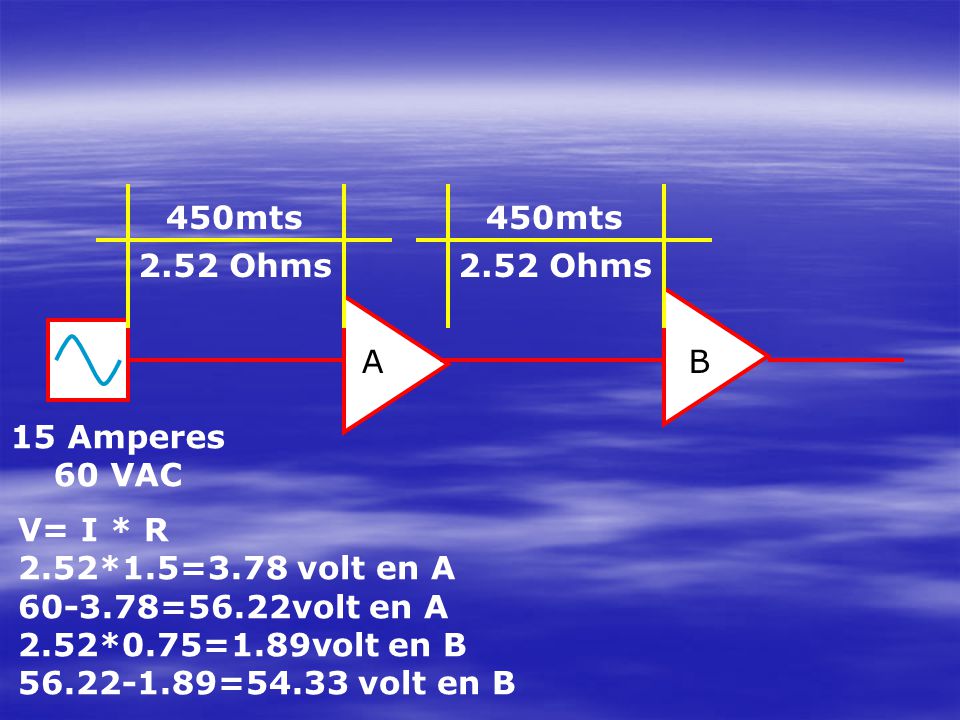

60 450mts 450mts 2.52 Ohms 2.52 Ohms A B 15 Amperes 60 VAC V= I * R 2.52*1.5=3.78 volt en A =56.22volt en A 2.52*0.75=1.89volt en B =54.33 volt en B

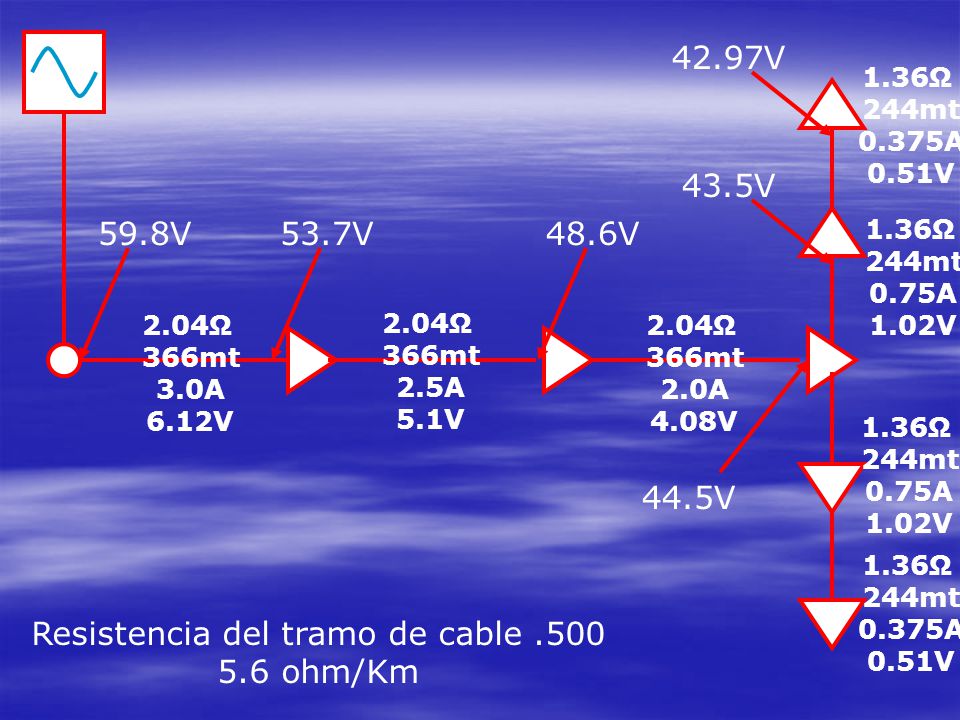

61 Resistencia del tramo de cable .500
42.97V 1.36Ω 244mt 0.375A 0.51V 43.5V 59.8V 53.7V 48.6V 1.36Ω 244mt 0.75A 1.02V 2.04Ω 366mt 3.0A 6.12V 2.04Ω 366mt 2.5A 5.1V 2.04Ω 366mt 2.0A 4.08V 1.36Ω 244mt 0.75A 1.02V 44.5V 1.36Ω 244mt 0.375A 0.51V Resistencia del tramo de cable .500 5.6 ohm/Km

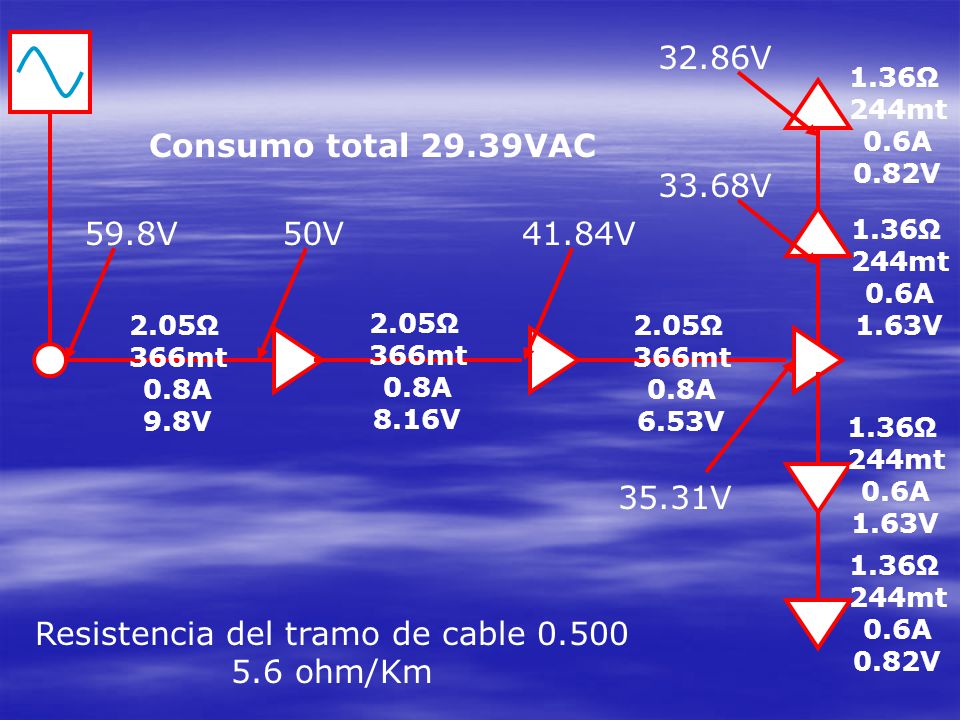

62 Resistencia del tramo de cable 0.500
32.86V 1.36Ω 244mt 0.6A 0.82V Consumo total 29.39VAC 33.68V 59.8V 50V 41.84V 1.36Ω 244mt 0.6A 1.63V 2.05Ω 366mt 0.8A 9.8V 2.05Ω 366mt 0.8A 8.16V 2.05Ω 366mt 0.8A 6.53V 1.36Ω 244mt 0.6A 1.63V 35.31V 1.36Ω 244mt 0.6A 0.82V Resistencia del tramo de cable 0.500 5.6 ohm/Km

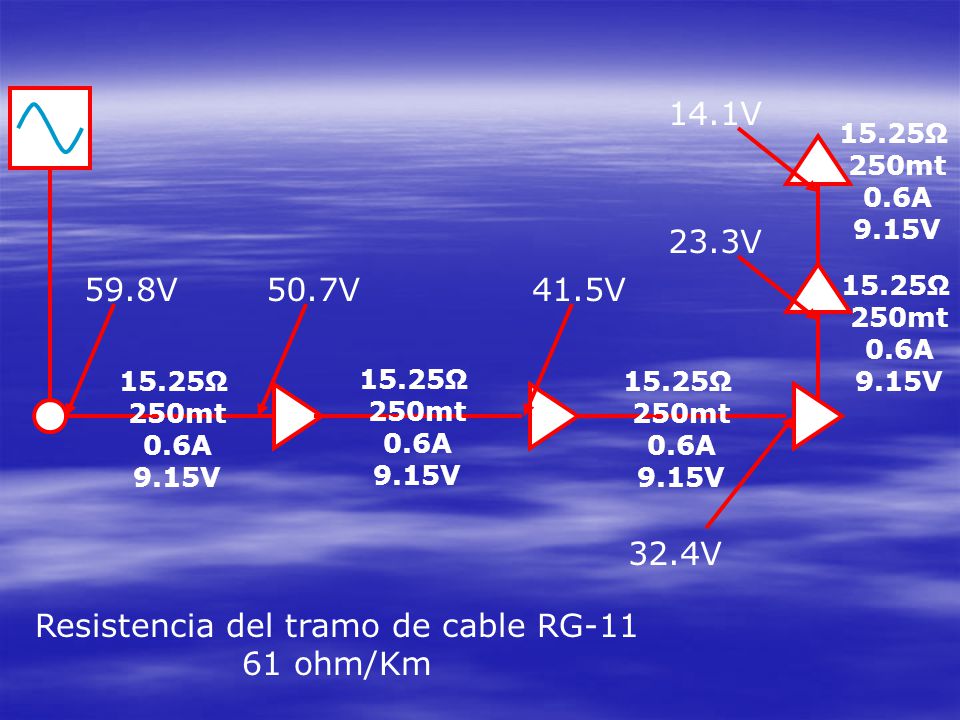

63 Resistencia del tramo de cable RG-11
14.1V 15.25Ω 250mt 0.6A 9.15V 23.3V 59.8V 50.7V 41.5V 15.25Ω 250mt 0.6A 9.15V 15.25Ω 250mt 0.6A 9.15V 15.25Ω 250mt 0.6A 9.15V 15.25Ω 250mt 0.6A 9.15V 32.4V Resistencia del tramo de cable RG-11 61 ohm/Km

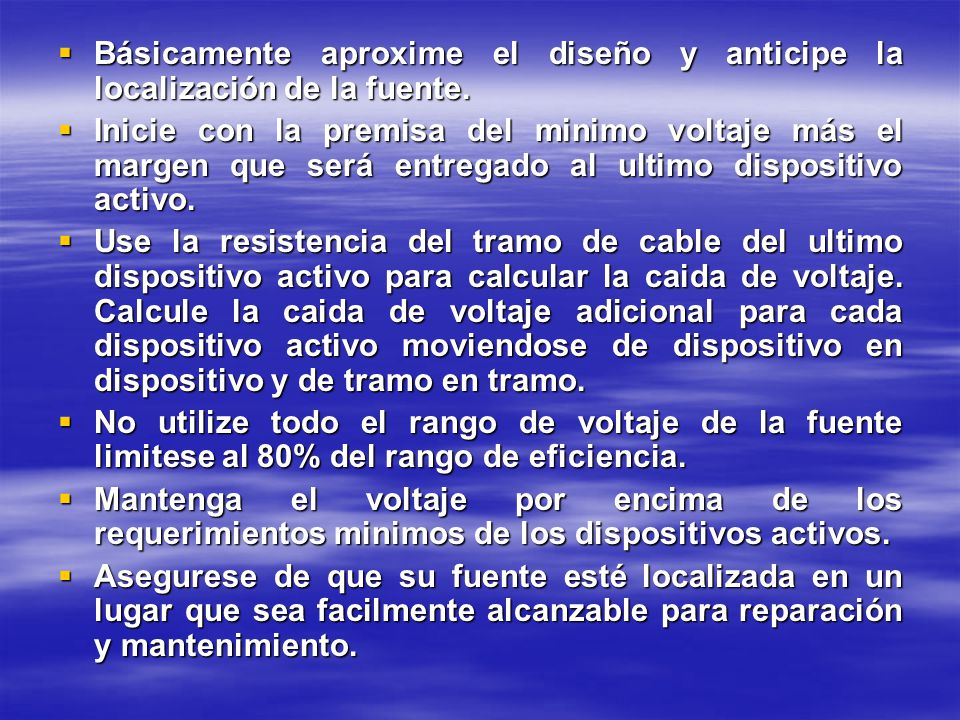

64 Básicamente aproxime el diseño y anticipe la localización de la fuente.
Inicie con la premisa del minimo voltaje más el margen que será entregado al ultimo dispositivo activo. Use la resistencia del tramo de cable del ultimo dispositivo activo para calcular la caida de voltaje. Calcule la caida de voltaje adicional para cada dispositivo activo moviendose de dispositivo en dispositivo y de tramo en tramo. No utilize todo el rango de voltaje de la fuente limitese al 80% del rango de eficiencia. Mantenga el voltaje por encima de los requerimientos minimos de los dispositivos activos. Asegurese de que su fuente esté localizada en un lugar que sea facilmente alcanzable para reparación y mantenimiento.
