1 Política de Asignación de Espacio a Contenedores para minimizar los movimientos de despeje
Roberto Guerra Tecnológico de Monterrey, México Lorena Bearzotti Pontificia Universidad Católica de Valparaíso Rosa González Pontificia Universidad Católica de Valparaíso

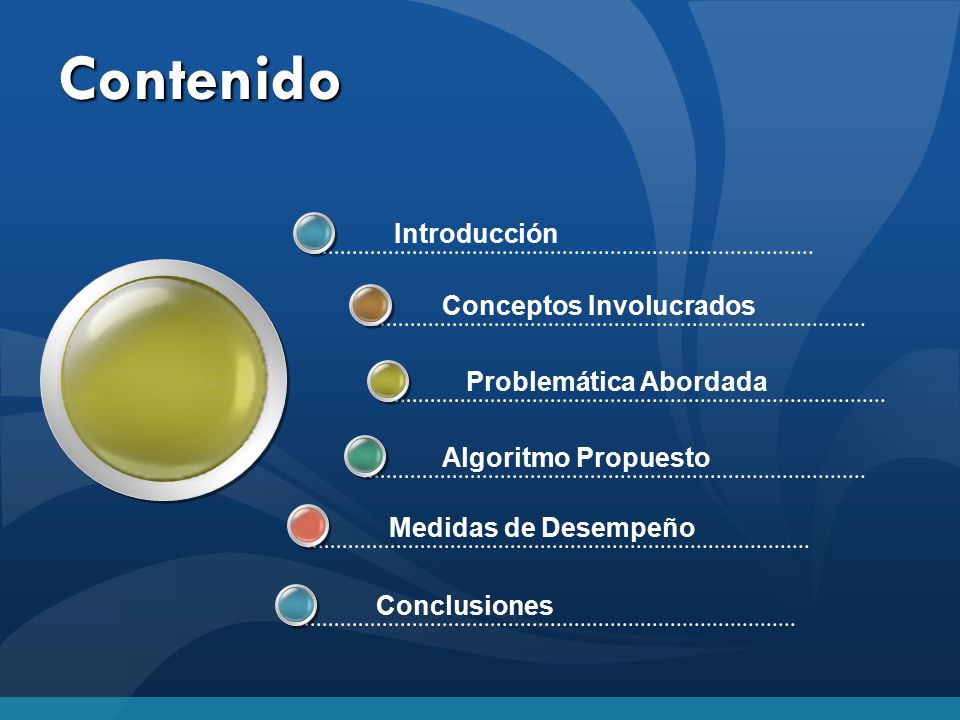

2 Contenido Introducción Conceptos Involucrados Problemática Abordada
Algoritmo Propuesto Medidas de Desempeño Conclusiones

3 Introducción

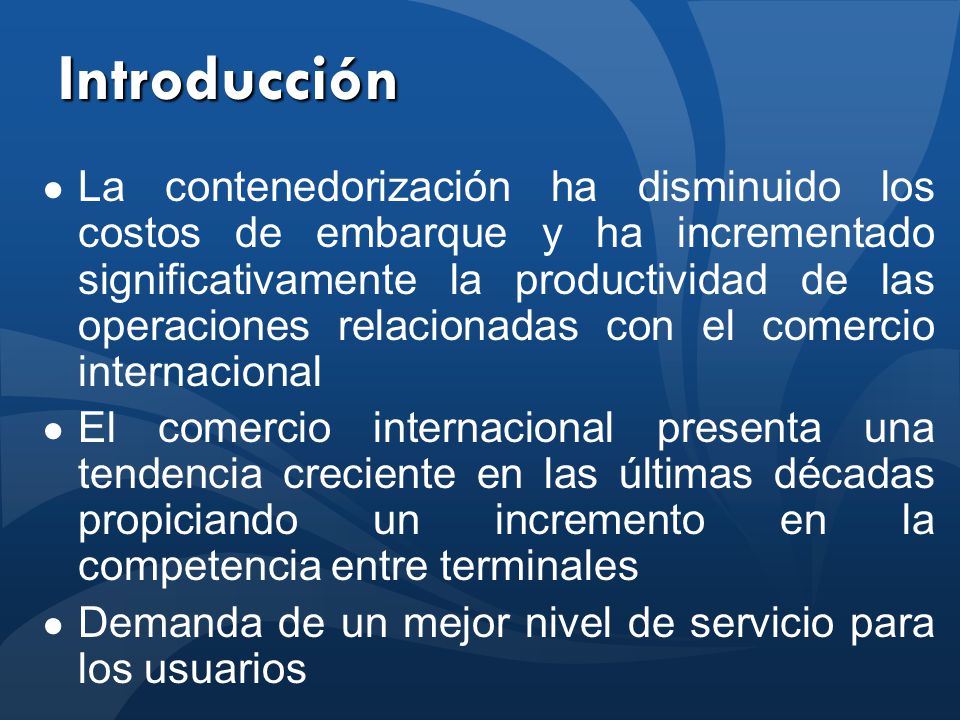

4 Introducción La contenedorización ha disminuido los costos de embarque y ha incrementado significativamente la productividad de las operaciones relacionadas con el comercio internacional El comercio internacional presenta una tendencia creciente en las últimas décadas propiciando un incremento en la competencia entre terminales Demanda de un mejor nivel de servicio para los usuarios

5 Introducción Los terminales portuarios consisten en tres principales áreas: el muelle, el patio y el gate

6 Conceptos Involucrados

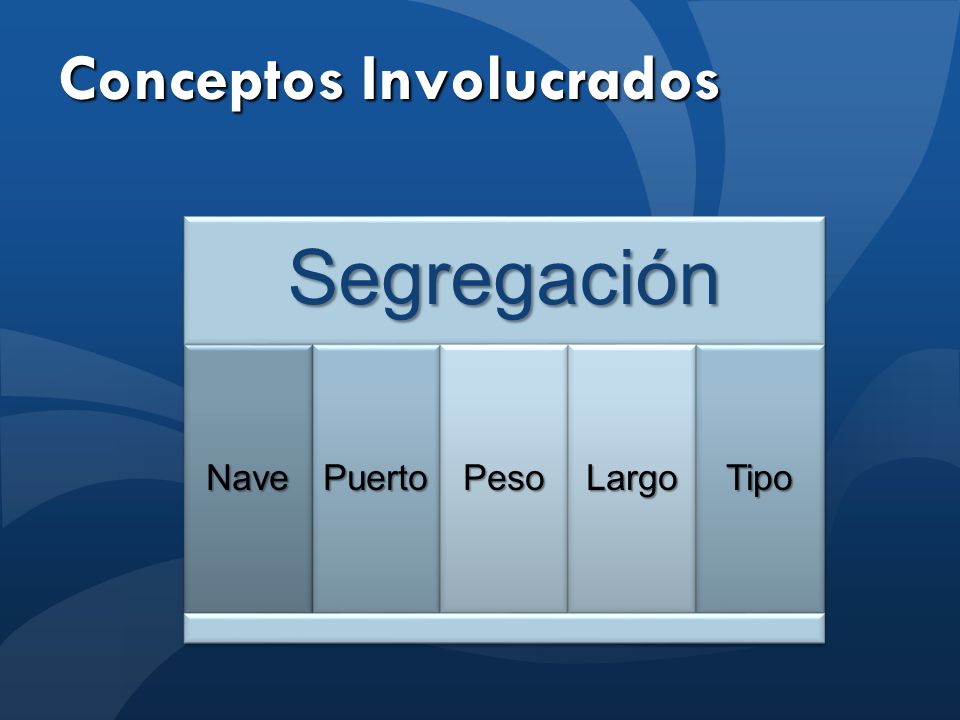

7 Conceptos Involucrados
Segregación Nave Puerto Peso Largo Tipo

8 Conceptos Involucrados

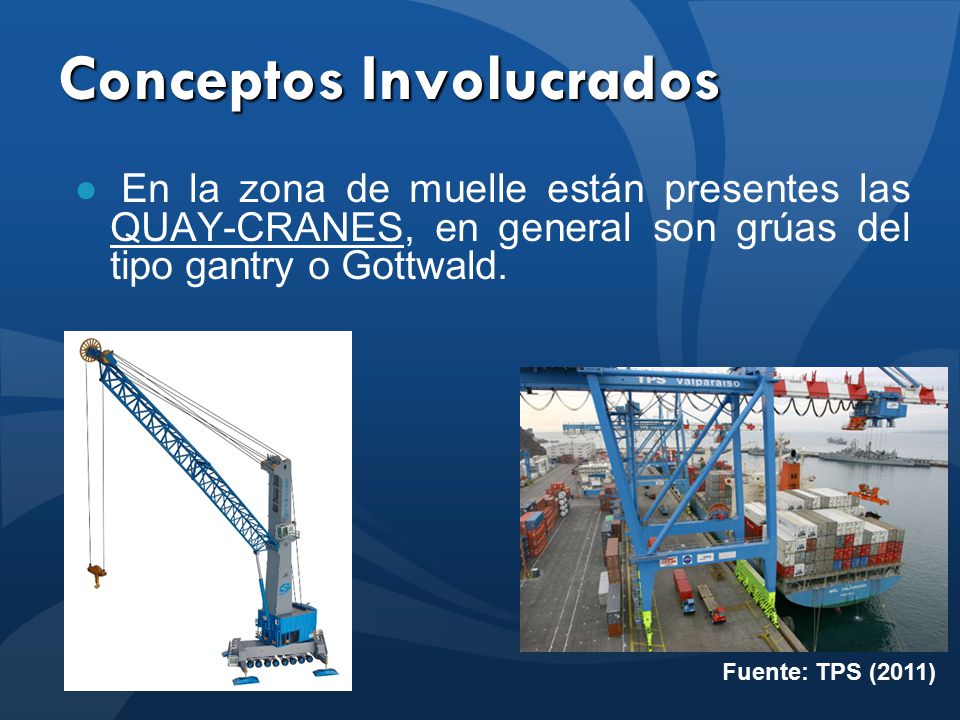

En la zona de muelle están presentes las QUAY-CRANES, en general son grúas del tipo gantry o Gottwald. Fuente: TPS (2011)

9 Conceptos Involucrados

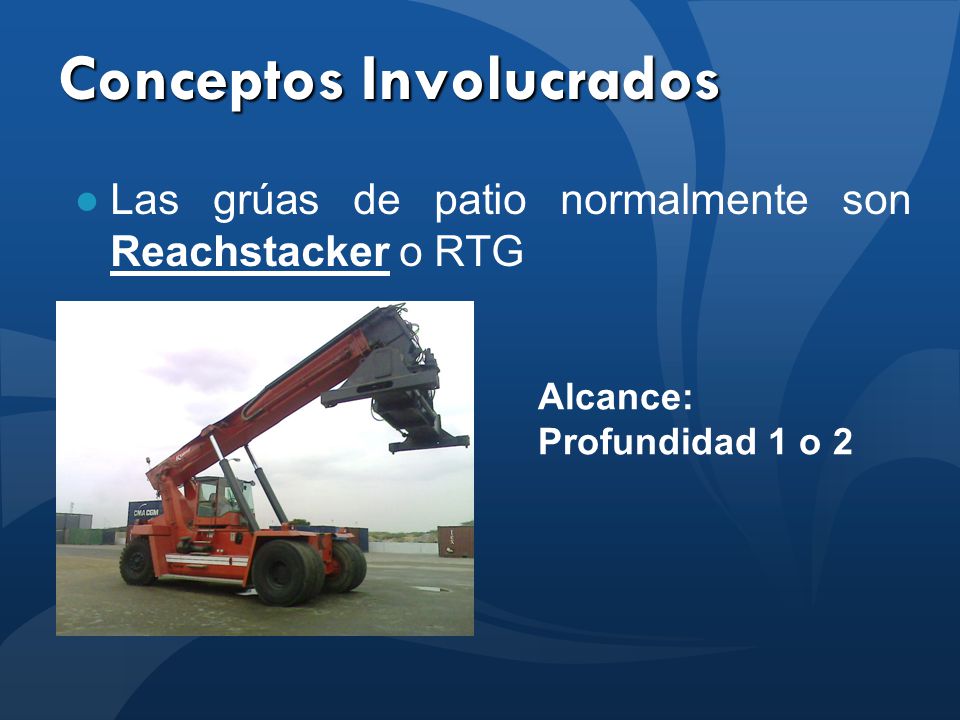

Las grúas de patio normalmente son Reachstacker o RTG Alcance: Profundidad 1 o 2

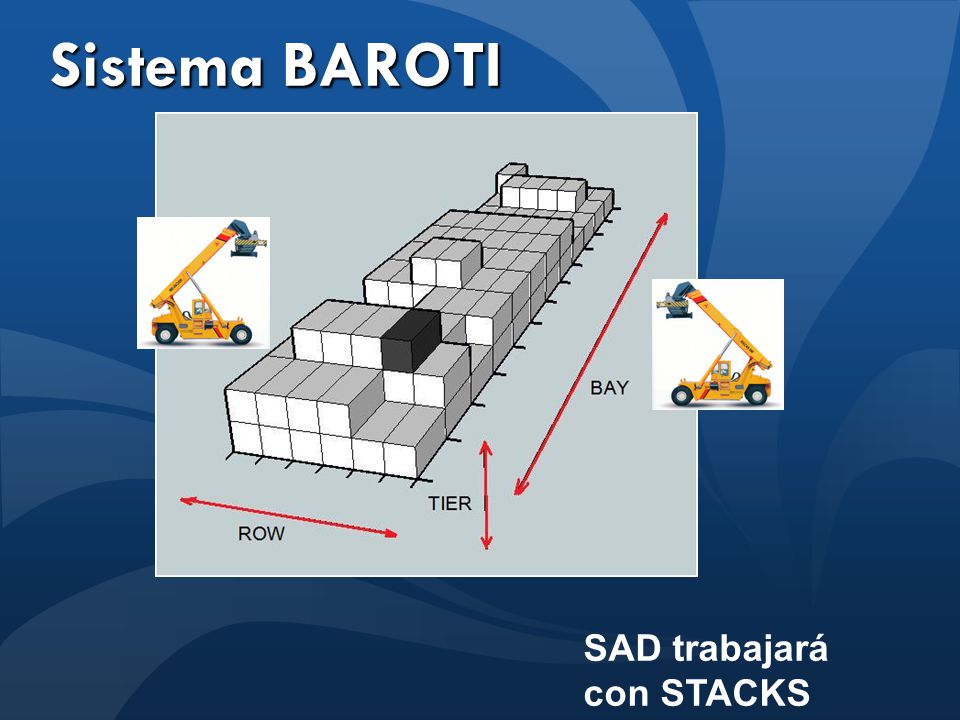

10 Sistema BAROTI SAD trabajará con STACKS

11 Problemática Abordada

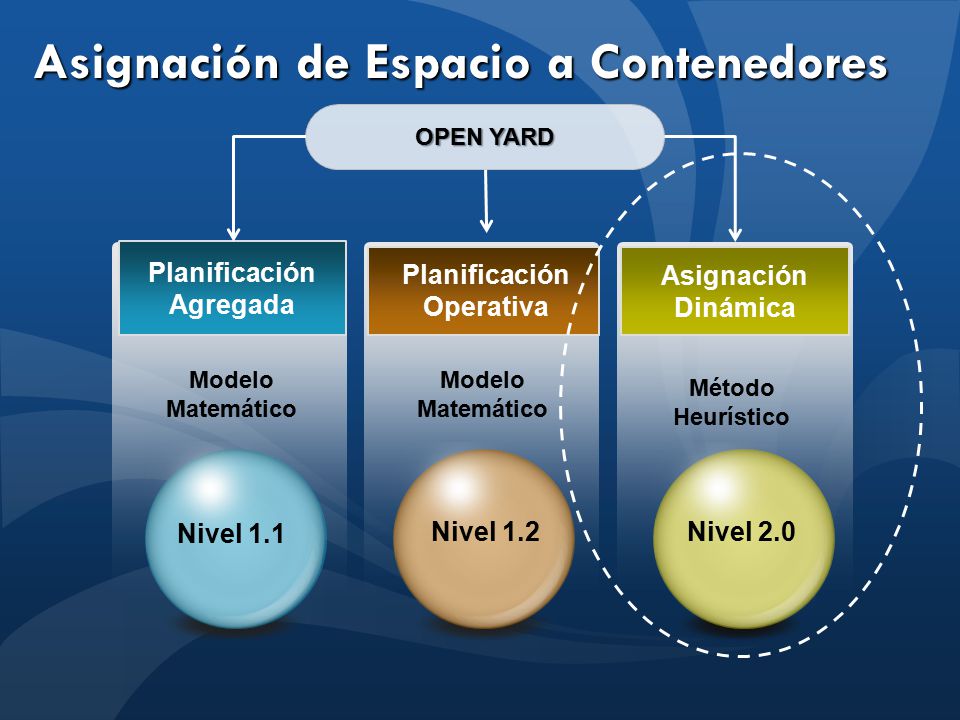

12 Asignación de Espacio a Contenedores
OPEN YARD Planificación Agregada Planificación Operativa Asignación Dinámica Modelo Matemático Modelo Matemático Método Heurístico Nivel 1.1 Nivel 1.2 Nivel 2.0

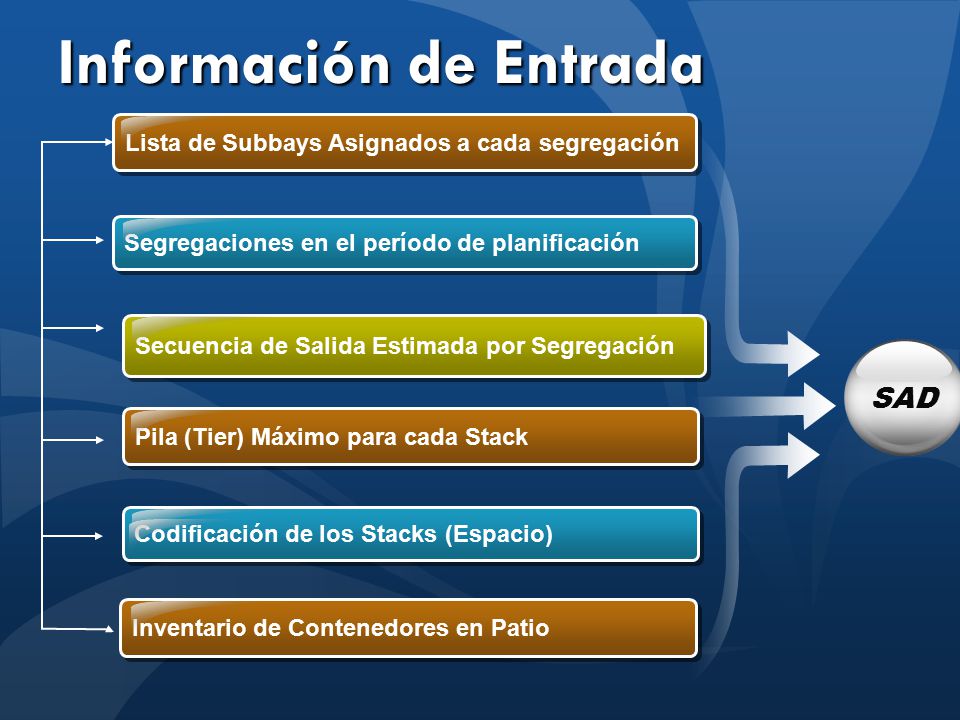

13 Información de Entrada
Lista de Subbays Asignados a cada segregación Segregaciones en el período de planificación Secuencia de Salida Estimada por Segregación SAD Pila (Tier) Máximo para cada Stack Codificación de los Stacks (Espacio) Inventario de Contenedores en Patio

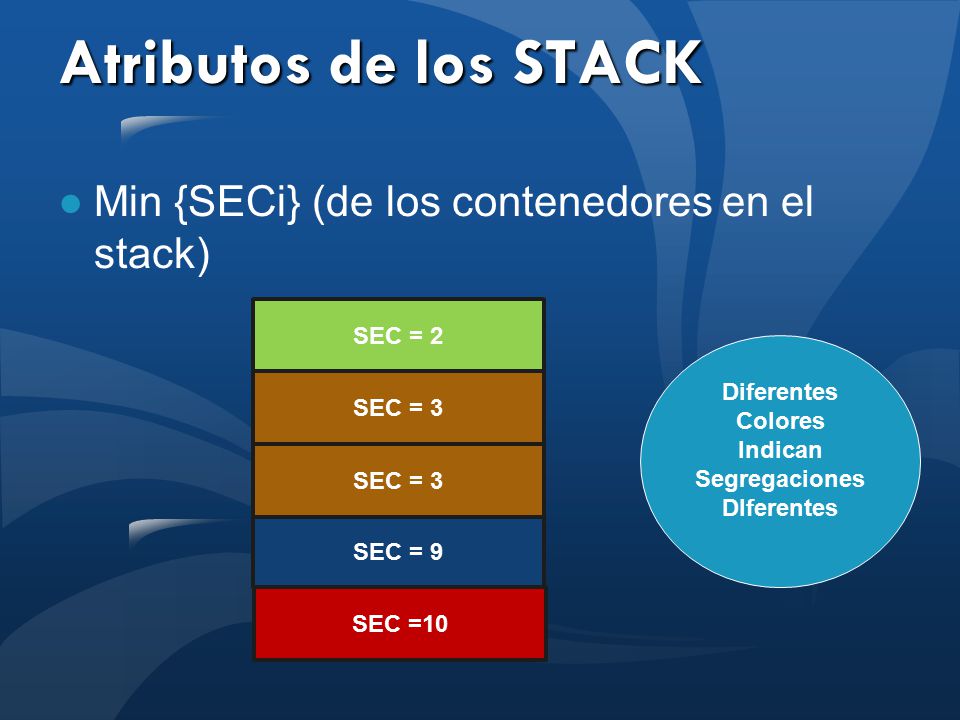

14 Diferentes Colores Indican Segregaciones DIferentes
Atributos de los STACK Min {SECi} (de los contenedores en el stack) SEC = 2 Diferentes Colores Indican Segregaciones DIferentes SEC = 3 SEC = 3 SEC = 9 SEC =10

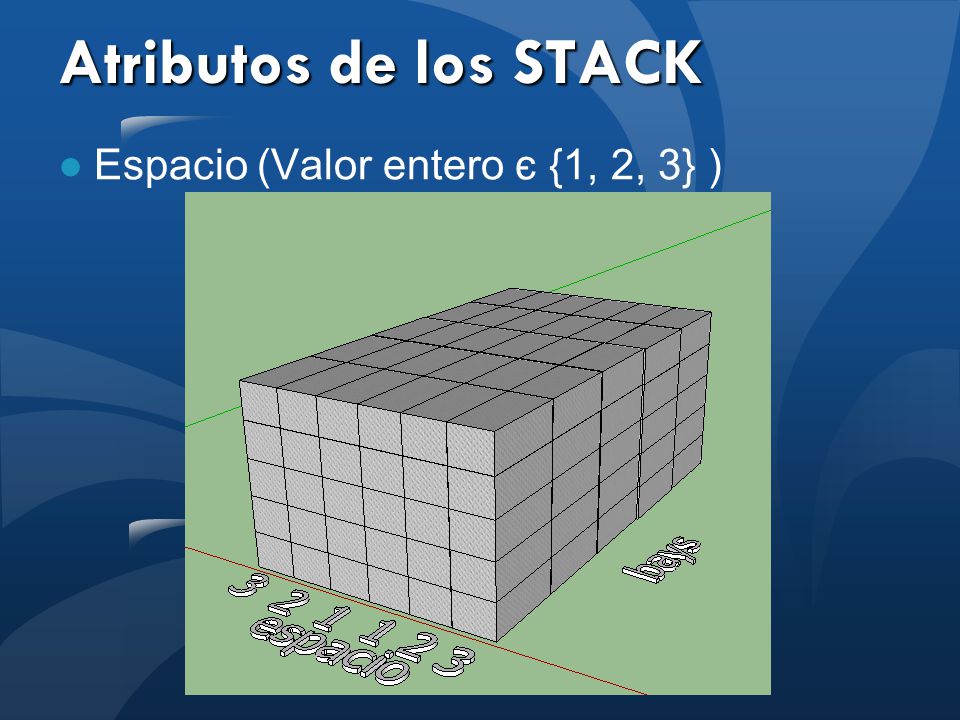

15 Atributos de los STACK Espacio (Valor entero є {1, 2, 3} )

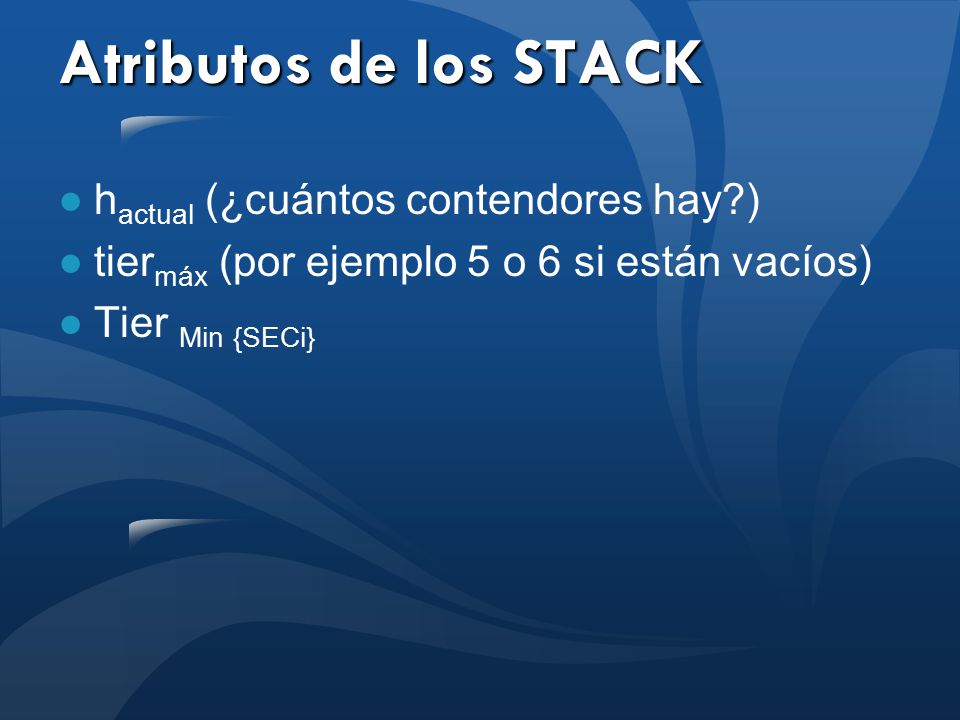

16 Atributos de los STACK hactual (¿cuántos contendores hay?)
tiermáx (por ejemplo 5 o 6 si están vacíos) Tier Min {SECi}

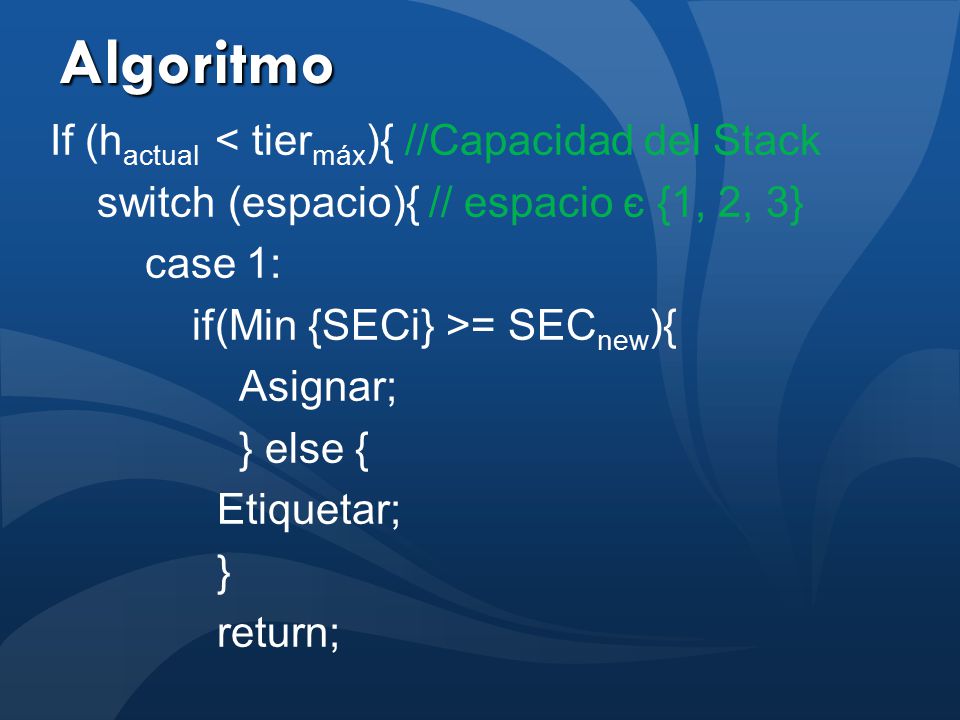

17 Algoritmo If (hactual < tiermáx){ //Capacidad del Stack switch (espacio){ // espacio є {1, 2, 3} case 1: if(Min {SECi} >= SECnew){ Asignar; } else { Etiquetar; } return;

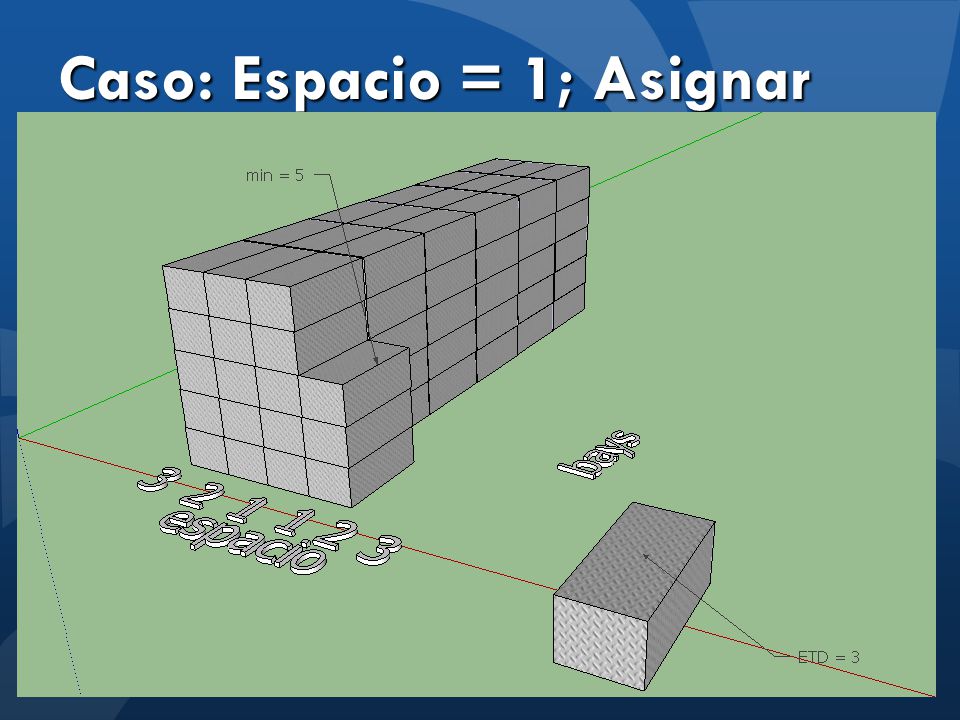

18 Caso: Espacio = 1; Asignar

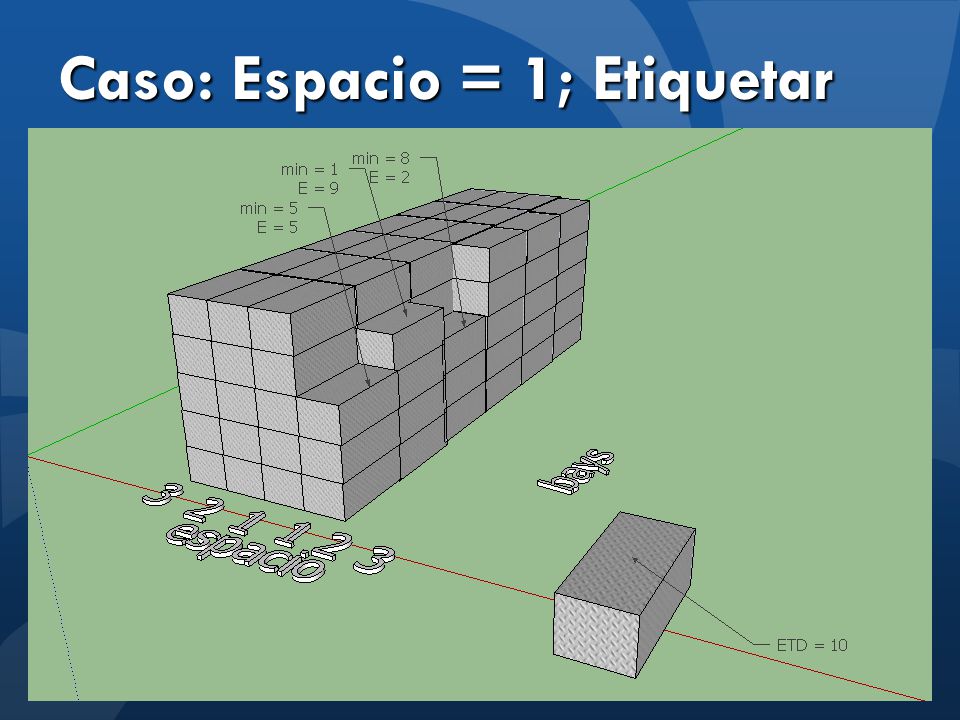

19 Caso: Espacio = 1; Etiquetar

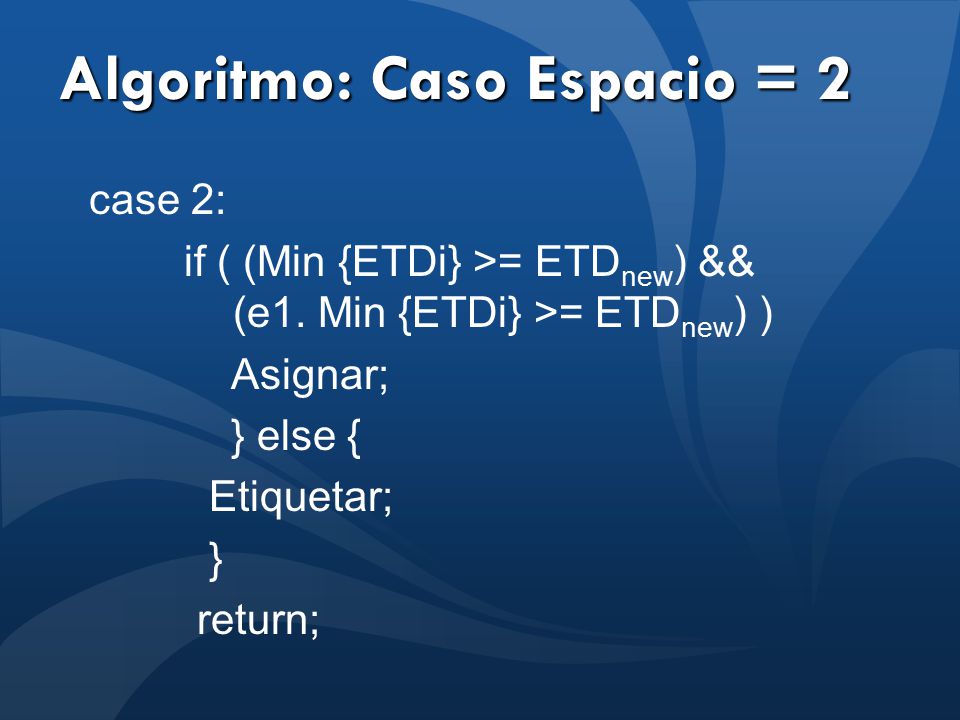

20 Algoritmo: Caso Espacio = 2
case 2: if ( (Min {ETDi} >= ETDnew) && (e1. Min {ETDi} >= ETDnew) ) Asignar; } else { Etiquetar; } return;

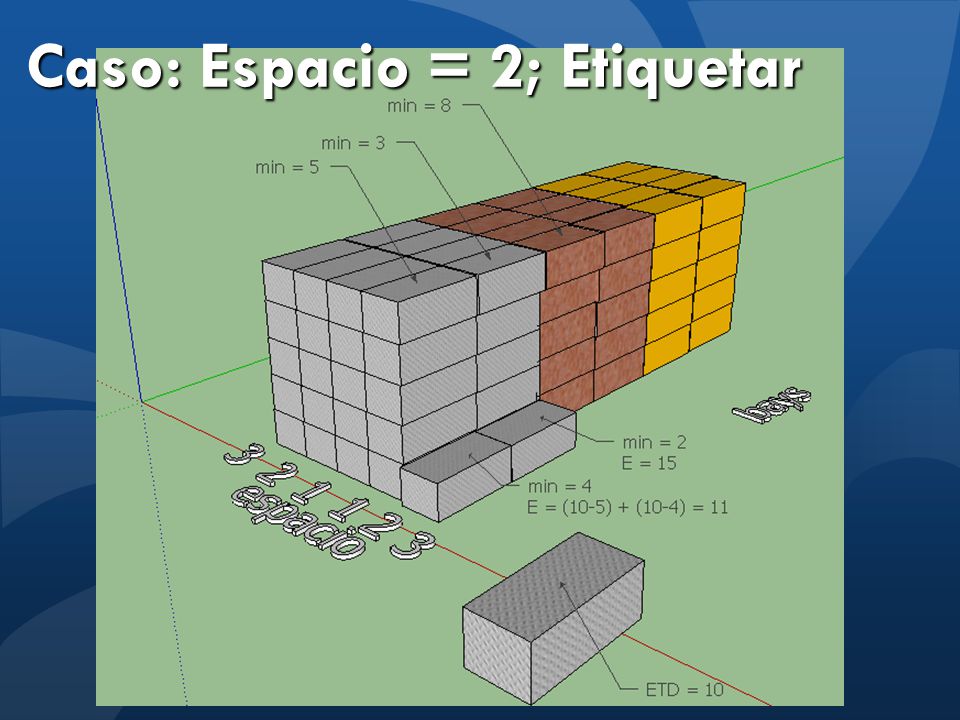

21 Caso: Espacio = 2; Etiquetar

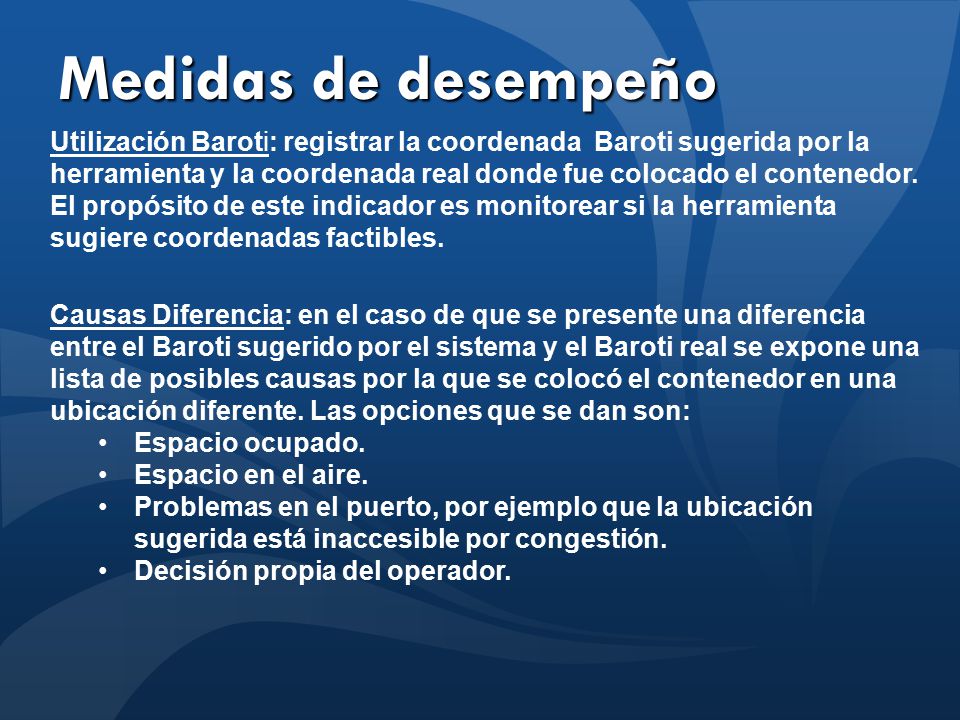

22 Medidas de desempeño Utilización Baroti: registrar la coordenada Baroti sugerida por la herramienta y la coordenada real donde fue colocado el contenedor. El propósito de este indicador es monitorear si la herramienta sugiere coordenadas factibles. Causas Diferencia: en el caso de que se presente una diferencia entre el Baroti sugerido por el sistema y el Baroti real se expone una lista de posibles causas por la que se colocó el contenedor en una ubicación diferente. Las opciones que se dan son: Espacio ocupado. Espacio en el aire. Problemas en el puerto, por ejemplo que la ubicación sugerida está inaccesible por congestión. Decisión propia del operador.

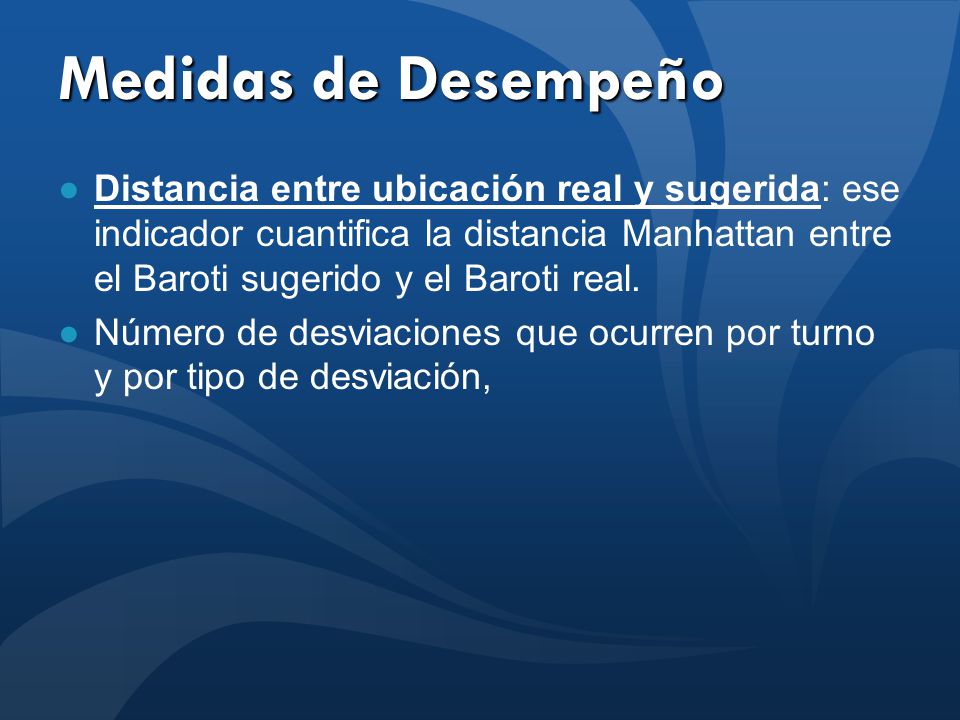

23 Medidas de Desempeño Distancia entre ubicación real y sugerida: ese indicador cuantifica la distancia Manhattan entre el Baroti sugerido y el Baroti real. Número de desviaciones que ocurren por turno y por tipo de desviación,

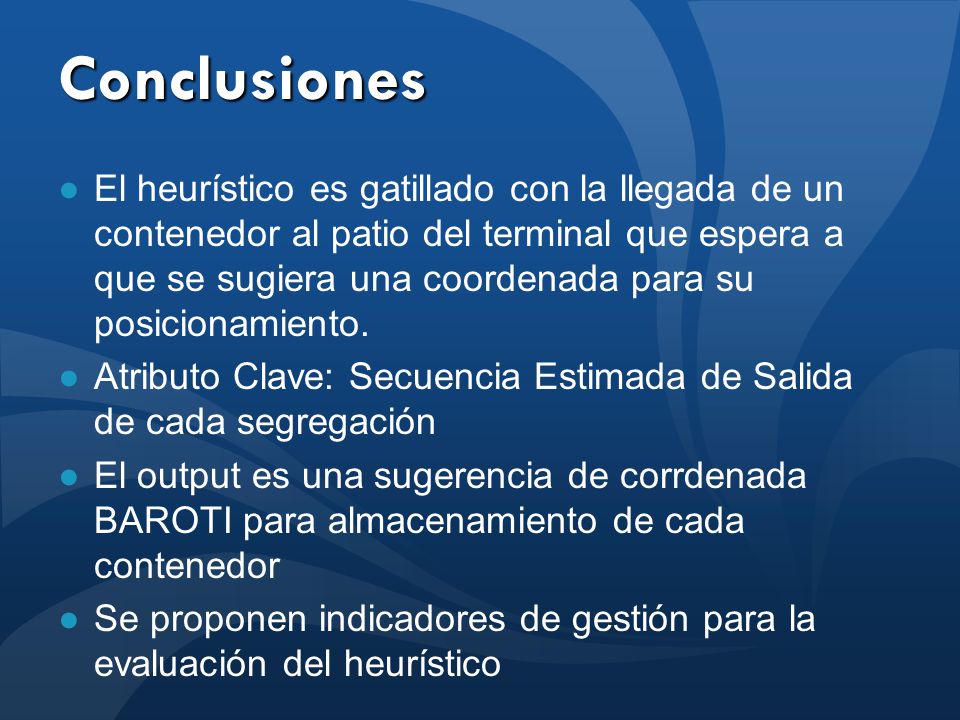

24 Conclusiones El heurístico es gatillado con la llegada de un contenedor al patio del terminal que espera a que se sugiera una coordenada para su posicionamiento. Atributo Clave: Secuencia Estimada de Salida de cada segregación El output es una sugerencia de corrdenada BAROTI para almacenamiento de cada contenedor Se proponen indicadores de gestión para la evaluación del heurístico

25 Política de Asignación de Espacio a Contenedores para minimizar los movimientos de despeje
Roberto Guerra Tecnológico de Monterrey, México Lorena Bearzotti Pontificia Universidad Católica de Valparaíso Rosa González Pontificia Universidad Católica de Valparaíso

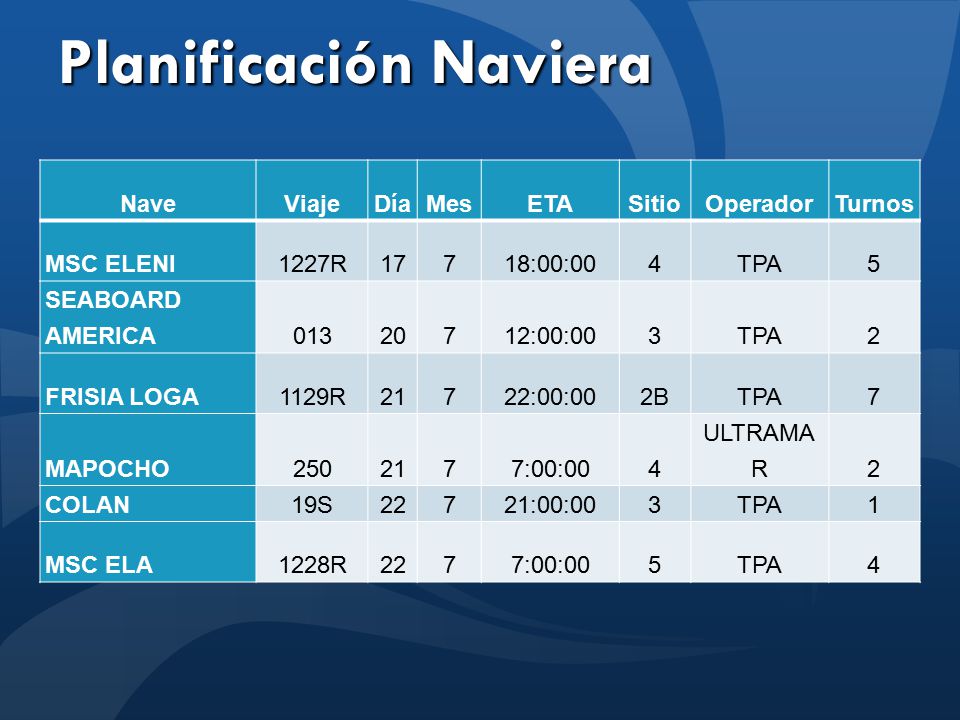

26 Planificación Naviera
Nave Viaje Día Mes ETA Sitio Operador Turnos MSC ELENI 1227R 17 7 18:00:00 4 TPA 5 SEABOARD AMERICA 013 20 12:00:00 3 2 FRISIA LOGA 1129R 21 22:00:00 2B MAPOCHO 250 7:00:00 ULTRAMAR COLAN 19S 22 21:00:00 1 MSC ELA 1228R

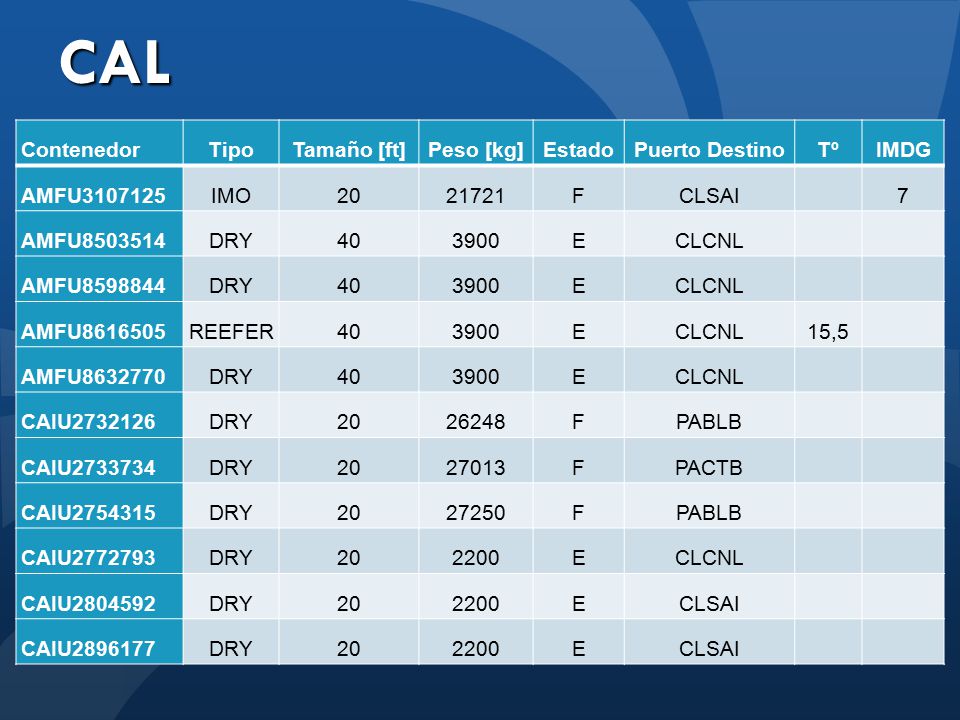

27 CAL Contenedor Tipo Tamaño [ft] Peso [kg] Estado Puerto Destino Tº
IMDG AMFU IMO 20 21721 F CLSAI 7 AMFU DRY 40 3900 E CLCNL AMFU AMFU REEFER 15,5 AMFU CAIU 26248 PABLB CAIU 27013 PACTB CAIU 27250 CAIU 2200 CAIU CAIU

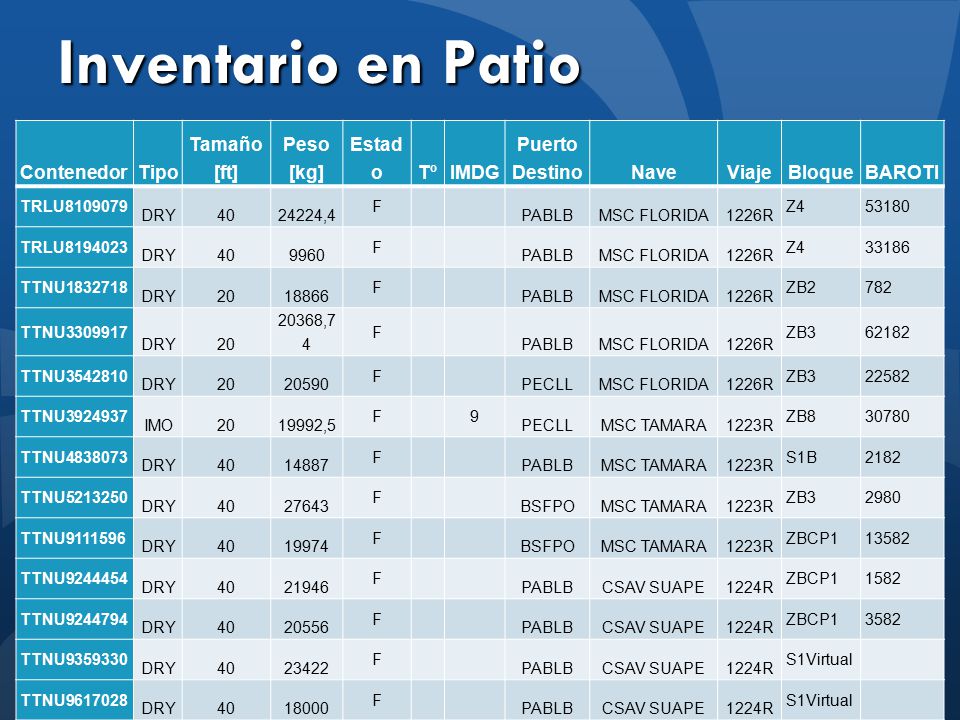

28 Inventario en Patio Contenedor Tipo Tamaño [ft] Peso [kg] Estado Tº
IMDG Puerto Destino Nave Viaje Bloque BAROTI TRLU DRY 40 24224,4 F PABLB MSC FLORIDA 1226R Z4 53180 TRLU 9960 33186 TTNU 20 18866 ZB2 782 TTNU 20368,74 ZB3 62182 TTNU 20590 PECLL 22582 TTNU IMO 19992,5 9 MSC TAMARA 1223R ZB8 30780 TTNU 14887 S1B 2182 TTNU 27643 BSFPO 2980 TTNU 19974 ZBCP1 13582 TTNU 21946 CSAV SUAPE 1224R 1582 TTNU 20556 3582 TTNU 23422 S1Virtual TTNU 18000

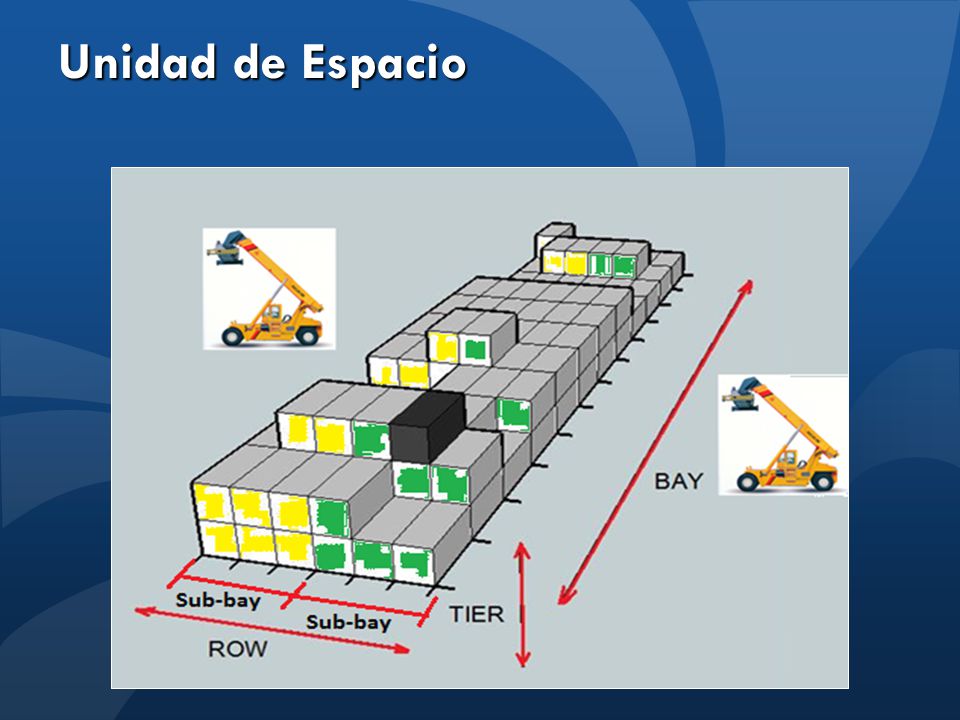

29 Unidad de Espacio

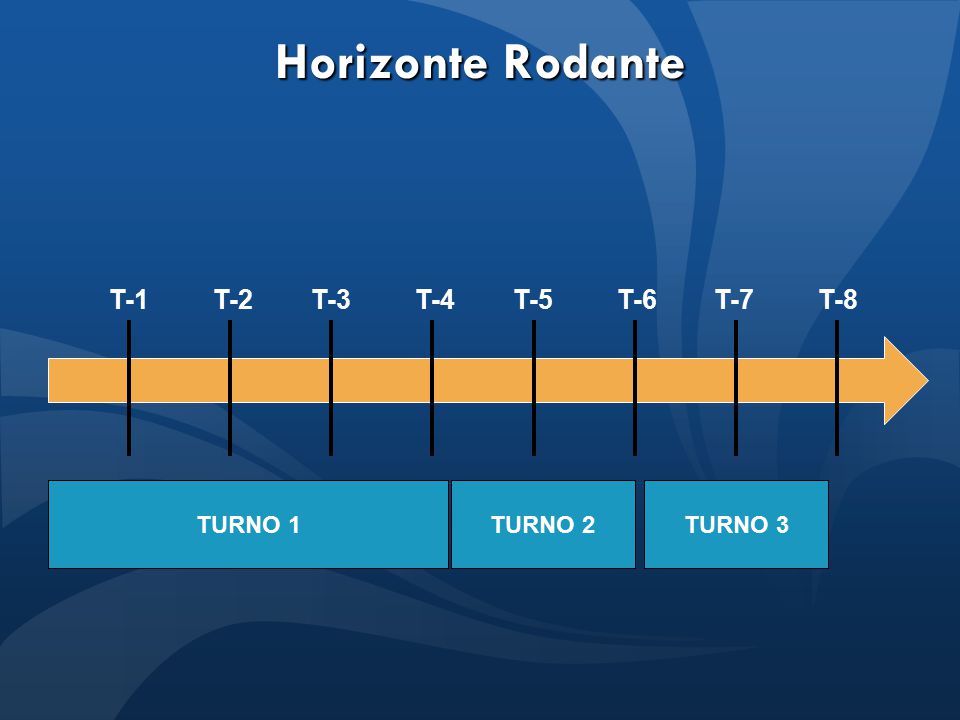

30 Horizonte Rodante T-1 T-2 T-3 T-4 T-5 T-6 T-7 T-8 TURNO 1 TURNO 2

31 Subsistema: Asignación Dinámica
Asigna ubicaciones (Posición BAROTI) en tiempo real contenedor a contenedor conforme arriban al terminal. Tiene como base la asignación de espacios realizada por los modelos matemáticos de los niveles 1.1 y 1.2. Problemática: Llegada aleatoria de los contenedores de exportación al terminal en el horizonte de planificación.

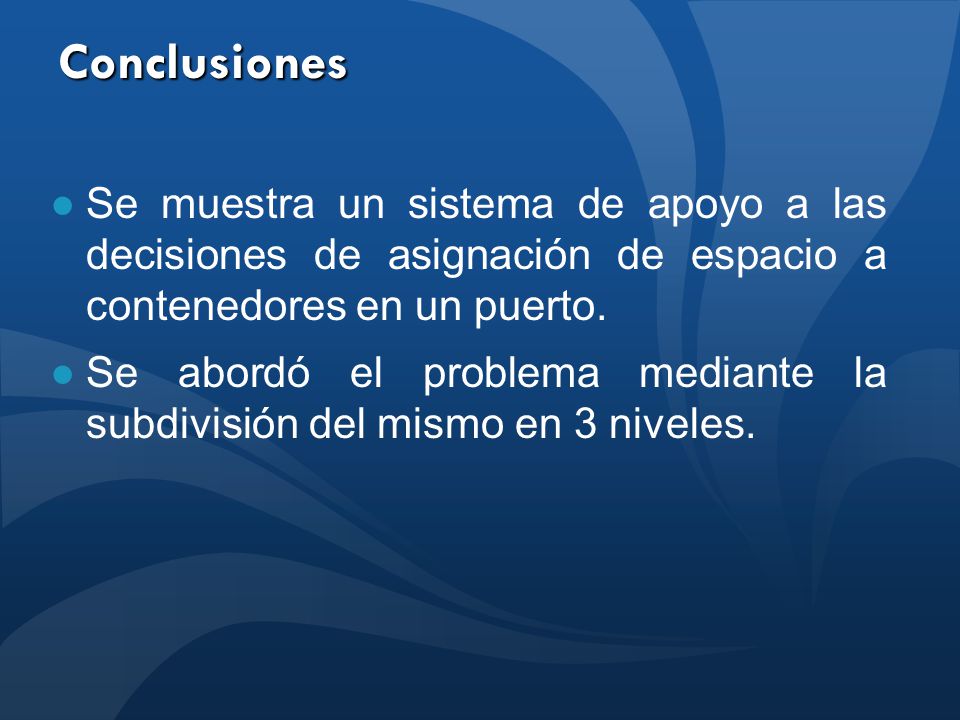

32 Conclusiones Se muestra un sistema de apoyo a las decisiones de asignación de espacio a contenedores en un puerto. Se abordó el problema mediante la subdivisión del mismo en 3 niveles.
