LÍNEAS DE CONDUCCIóN PROFESOR: Carlos, Pérez UNIVERSIDAD DE ORIENTE

Presentación del tema: "LÍNEAS DE CONDUCCIóN PROFESOR: Carlos, Pérez UNIVERSIDAD DE ORIENTE"— Transcripción de la presentación:

1 LÍNEAS DE CONDUCCIóN PROFESOR: Carlos, Pérez UNIVERSIDAD DE ORIENTE
NÚCLEO BOLÍVAR ESCUELA DE CIENCIAS DE LA TIERRA DEPARTAMENTO DE INGENIERÍA CIVIL INGENIERÍA SANITARIA I LÍNEAS DE CONDUCCIóN PROFESOR: Carlos, Pérez INTEGRANTES: Aviles, Marielys Chin Fong, Erik Maestre, Mónica Valdez, Nestor

2 Conducción por Gravedad
Líneas de conducción Es un sistema de tuberías, conexiones, accesorios y estructuras (Válvulas, ventosas, desarenadores, chimeneas de equilibrio, entre otras) que permite la conducción del vital líquido. Conducción por Gravedad (Aducción) Conducción por Bombeo (Impulsión) Recursos para el estudiante

3 OBJETIVOS Determinar el tipo línea de conducción requerida, de acuerdo con la geometría de la misma, determinada por el levantamiento topográfico. Aplicar los diferentes criterios de diseño de líneas de conducción por gravedad. Determinar cargas disponibles. Seleccionar el material adecuado para las tuberías. Evaluar pérdidas de carga por fricción en tuberías. Determinar los diámetros adecuados para la conducción. Fijar la clase de la tubería según las presiones actuantes. Explicar la función de las diferentes estructuras complementarias en las líneas de conducción por gravedad: Desarenadores, Ventosas, Válvulas de limpieza, Válvulas reductoras de presión, Tanquillas Rompecargas, Rompecabezas. Diseñar las estructuras complementarias. Determinar la ubicación más conveniente y su capacidad.

4 Conducción por gravedad
Las líneas de conducción por gravedad: Son utilizadas cuando la población se encuentra a un nivel más bajo que el sitio de extracción. Conozcamos algo de historia: Los romanos fueron unos de los primeros que aprovecharon la fuerza de la gravedad para construir acueductos por aducción para disfrutar del vital líquido. Volver a menú inicial Siguiente

5 Criterios para el diseño de líneas de conducción por Gravedad
Debemos tomar en cuenta las siguientes consideraciones para el diseño de líneas de conducción: Carga disponible o diferencia de elevación: Caudal de diseño: Material de la tubería: Diámetros: Clases de tuberías: Estructuras Complementarias Volver a menú inicial Regresar Siguiente

6 Criterios para el diseño de líneas de conducción por Gravedad

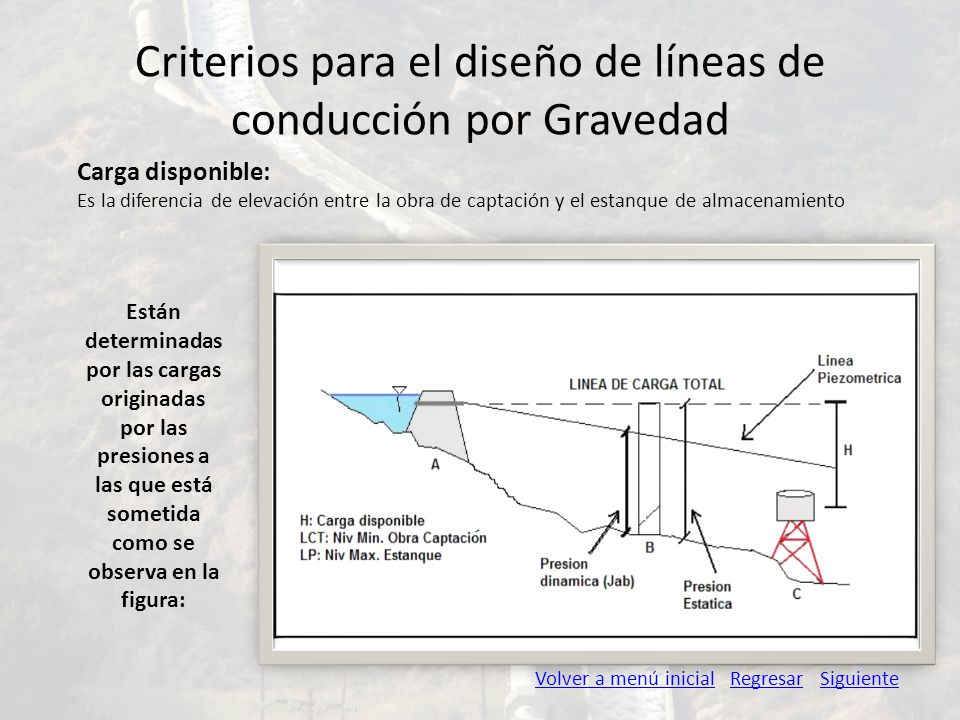

Carga disponible: Es la diferencia de elevación entre la obra de captación y el estanque de almacenamiento Están determinadas por las cargas originadas por las presiones a las que está sometida como se observa en la figura: Volver a menú inicial Regresar Siguiente

7 Donde: Línea de carga total: Línea que une los puntos cuya ordenada es la energía disponible a lo largo de la tubería, considerando la longitud del tubo como abscisa Línea de carga piezométrica: Lugar geométrico de las alturas hasta las cuales ascendería el líquido en los tubos verticales de vidrio que se conectaran a diferentes aberturas piezométricas a lo largo del tubo. Ordenada: Abscisa: Li Para lo que: P. estática = P. dinámica + J Presión estática Presión dinámica Regresar Siguiente

8 Criterios para el diseño de líneas de conducción por Gravedad
Caudal de Diseño: Para el caudal de diseño, se tomará el correspondiente al período de diseño para líneas de conducción: Obtenido por: Qmd = K1 * Qm Donde: Qm = Población * Dotación Consideramos K1 = 1.25 Elemento del Sistema Caudal de Diseño Periodo de diseño Corto - Largo Línea de conducción Qmd 20 – 40 Años Población Dotación < 200 Lts/hab/día a 250 Lts/hab/día > 300 Lts/hab/día Volver a menú inicial Regresar Siguiente

9 Selección del material para la línea de conducción
Materiales: El terreno permitirá determinar el material más conveniente a utilizar Hierro Fundido: Se recomienda su colocación enterrada por resistir la agresividad del suelo Hierro Galvanizado: Es resistente a los impactos, se puede colocar superficialmente C= 110 Asbesto Cemento a presión: Se recomienda su colocación enterrada. PVC y PEAD: Utilización más conveniente enterrada en zanjas. C = 140 Concreto: Se recomienda su utilización enterradas en zanjas por ser frágiles y pesadas Toda tubería tiene un coeficiente de rugosidad “C” que varia dependiendo del material. Volver a menú inicial Regresar diseño por gravedad Regresar diseño por impulsión Continuar diseño por gravedad

10 Criterios para el diseño de líneas de conducción por Gravedad
Diámetros Se debe tomar en cuenta la solución más favorable, que será la que aproveche al máximo la carga disponible. Con el material obtenemos “C” Luego Calculamos α = J . L x Q² Donde: L = Longitud del tramo Q= Caudal J = Pérdida 3. Luego con “α” y “C” entramos a la tabla (Ver ejemplo de cálculo de diámetro) Ver tabla de diámetros Anterior Siguiente

11 Criterios para el diseño de líneas de conducción por Gravedad
Ejemplo de cálculo de diámetros por aducción. Una tubería de PVC tiene un C = 140 H = 100, L = 3500, Q = 104,89 Lps α = 3500 x 104,89² Tendremos que: α = 0(5)2596 C R E Φ mm C = 125 C = 130 C = 135 C = 140 100 0,(3)2381 0,(3)2210 0,(3)2061 0,(3)1932 125 0,(4)6931 0,(4)6450 0,(4)6000 0,(4)5622 150 0,(4)2693 0,(4)2506 0,(4)2331 0,(4)2185 175 0,(4)1217 0,(4)1132 0,(4)1053 0,(5)9870 200 0,(5)5978 0,(5)5562 0,(5)5174 0,(5)4849 250 0,(5)1870 0,(5)1740 0,(5)1619 0,(5)1517 300 0,(6)7322 0,(6)6813 0,(6)6339 0,(6)5939 350 0,(6)3272 0,(6)3044 0,(6)2832 0,(6)2654 0,(5)2596 Ø1 = 250 mm , α = 0,(5)1517 Ø2 = 200 mm , α = 0,(5)4849 Hacer click para ver selección de diámetro Volver

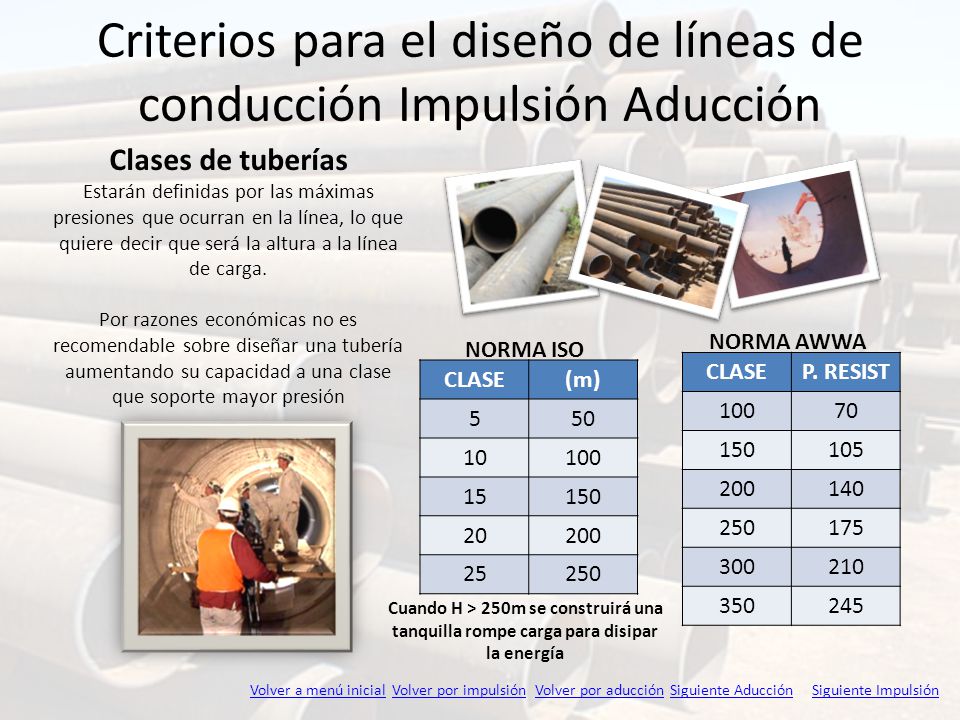

12 Criterios para el diseño de líneas de conducción Impulsión Aducción
Clases de tuberías Estarán definidas por las máximas presiones que ocurran en la línea, lo que quiere decir que será la altura a la línea de carga. Por razones económicas no es recomendable sobre diseñar una tubería aumentando su capacidad a una clase que soporte mayor presión NORMA AWWA NORMA ISO CLASE P. RESIST 100 70 150 105 200 140 250 175 300 210 350 245 CLASE (m) 5 50 10 100 15 150 20 200 25 250 Cuando H > 250m se construirá una tanquilla rompe carga para disipar la energía Volver a menú inicial Volver por impulsión Volver por aducción Siguiente Aducción Siguiente Impulsión

13 Estructuras complementarias aducción
Las estructuras complementarias son dispositivos que se colocan a lo largo de las líneas de conducción para obtener su correcto funcionamiento. Volver a menú inicial Volver Siguiente

14 Estructuras complementarias
Ventosas: Estos dispositivos expulsan el aire atrapado en las partes altas de las líneas de aducción Desarenadores: Son tanquillas de flujo horizontal que remueven los sedimentos que se encuentran en el agua y que son perjudiciales para las líneas de conducción. Purga o válvula de limpieza: Son utilizadas para eliminar los sedimentos que se acumulan en los puntos bajos de la línea de aducción Tanquilla Rompecarga: Se utilizan para disipar la energía, cuando la pendiente y el tramo de tubería proporcionan una presión mayor a la presión que resiste la tubería. Volver a menú inicial Volver Siguiente

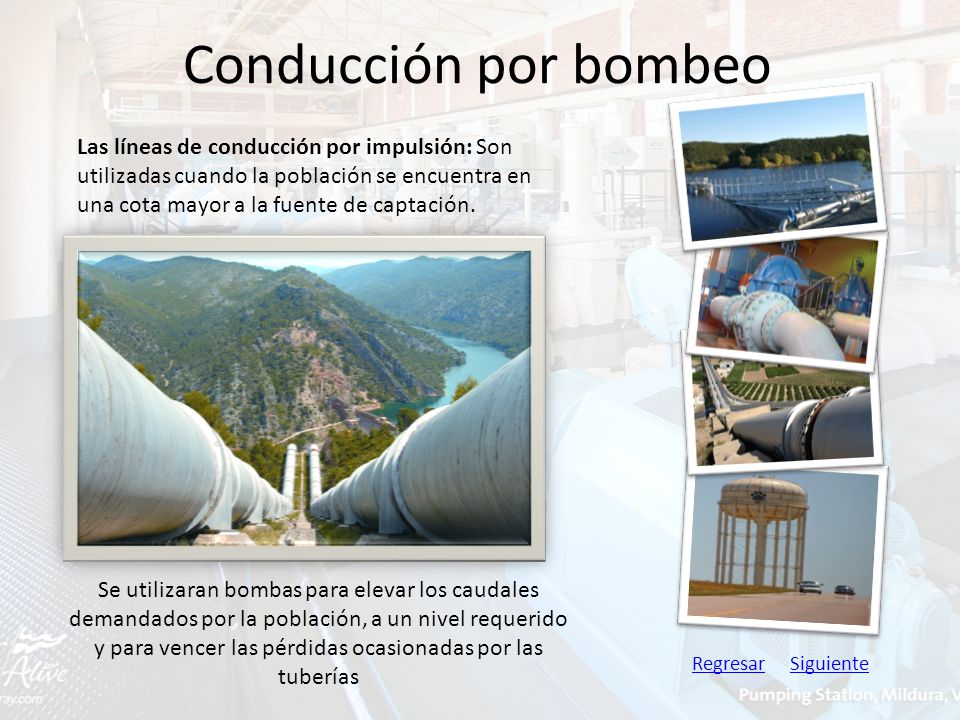

15 Conducción por bombeo Las líneas de conducción por impulsión: Son utilizadas cuando la población se encuentra en una cota mayor a la fuente de captación. Se utilizaran bombas para elevar los caudales demandados por la población, a un nivel requerido y para vencer las pérdidas ocasionadas por las tuberías Regresar Siguiente

16 OBJETIVOS Aplicar los diferentes criterios de diseño de líneas de conducción por bombeo. Definir conceptos referentes a la altura geométrica, la succión y la descarga. Determinar, de la geometría dada por el levantamiento topográfico, las cargas determinadas por la altura geométrica y la succión. Seleccionar los posibles diámetros de la tubería, de acuerdo al caudal de diseño y a los criterios de economía. Determinar las pérdidas por fricción, y la atura manométrica. Calcular la capacidad requerida de la bomba. Seleccionar la bomba adecuada de acuerdo a las curvas características. Determinar la clase de las tuberías de acuerdo a las presiones actuantes. Realizar un análisis económico comparativo entre diferentes alternativas de diámetros y Bombas. Explicar la función de las diferentes estructuras complementarias en las líneas de conducción por Bombeo: Chimeneas de equilibrio y Válvulas de cierre lento.

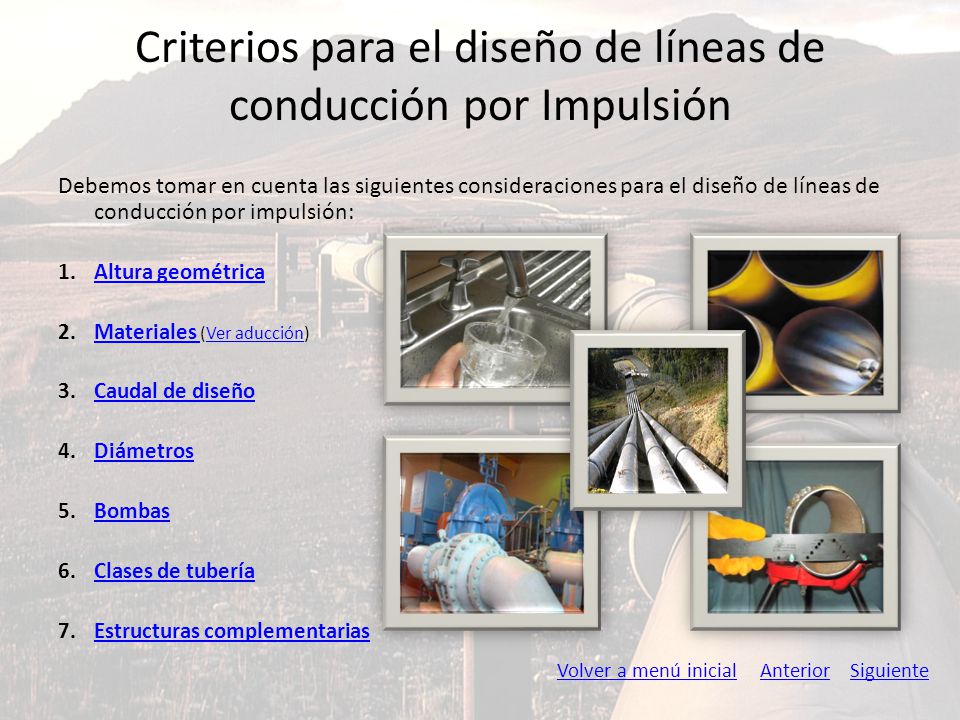

17 Criterios para el diseño de líneas de conducción por Impulsión
Debemos tomar en cuenta las siguientes consideraciones para el diseño de líneas de conducción por impulsión: Altura geométrica Materiales (Ver aducción) Caudal de diseño Diámetros Bombas Clases de tubería Estructuras complementarias Volver a menú inicial Anterior Siguiente

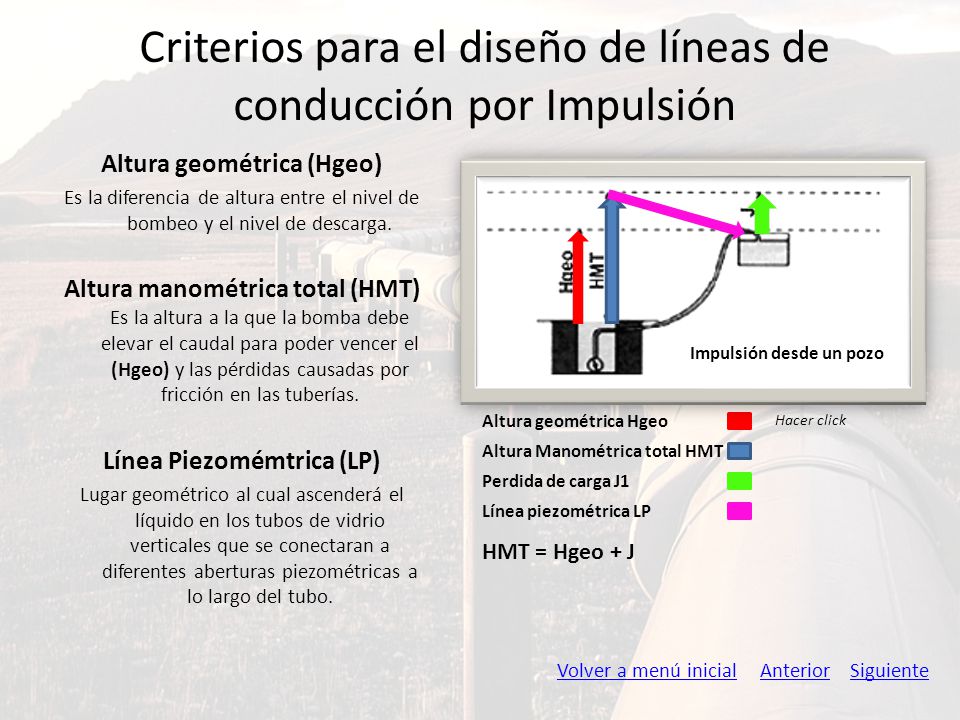

18 Criterios para el diseño de líneas de conducción por Impulsión
Altura geométrica (Hgeo) Es la diferencia de altura entre el nivel de bombeo y el nivel de descarga. Altura manométrica total (HMT) Es la altura a la que la bomba debe elevar el caudal para poder vencer el (Hgeo) y las pérdidas causadas por fricción en las tuberías. Línea Piezomémtrica (LP) Lugar geométrico al cual ascenderá el líquido en los tubos de vidrio verticales que se conectaran a diferentes aberturas piezométricas a lo largo del tubo. Impulsión desde un pozo Altura geométrica Hgeo Hacer click Altura Manométrica total HMT Perdida de carga J1 Línea piezométrica LP HMT = Hgeo + J Volver a menú inicial Anterior Siguiente

19 Criterios para el diseño de líneas de conducción por Impulsión
Caudal de diseño Al diseñar por impulsión el caudal de diseño será, el caudal máximo diario que demande una población Qd = Qb = Qmd x 24 Si diseñamos para una población futura se utiliza: Qb = Qmd x 24 , Qmd = K1 x Qm N N: Nro. De Horas de bombeo. 6≤ N ≤ 18 Qm = Población x Dotación K1 = 1,25 Población presente K1 = 1 Para población futura K1 = 1 Volver a menú inicial Anterior Siguiente

20 Criterios para el diseño de líneas de conducción por Impulsión
Diámetros Es recomendable que los diámetros sean seleccionados dentro de un rango económico y tomando en cuenta que sean diámetros comerciales. Un diámetro muy grande implica un costo muy elevado Se evaluaran varias alternativas y seleccionaremos la que cumpla con el parámetro Eficiencia - Economía Volver a menú inicial Anterior Siguiente

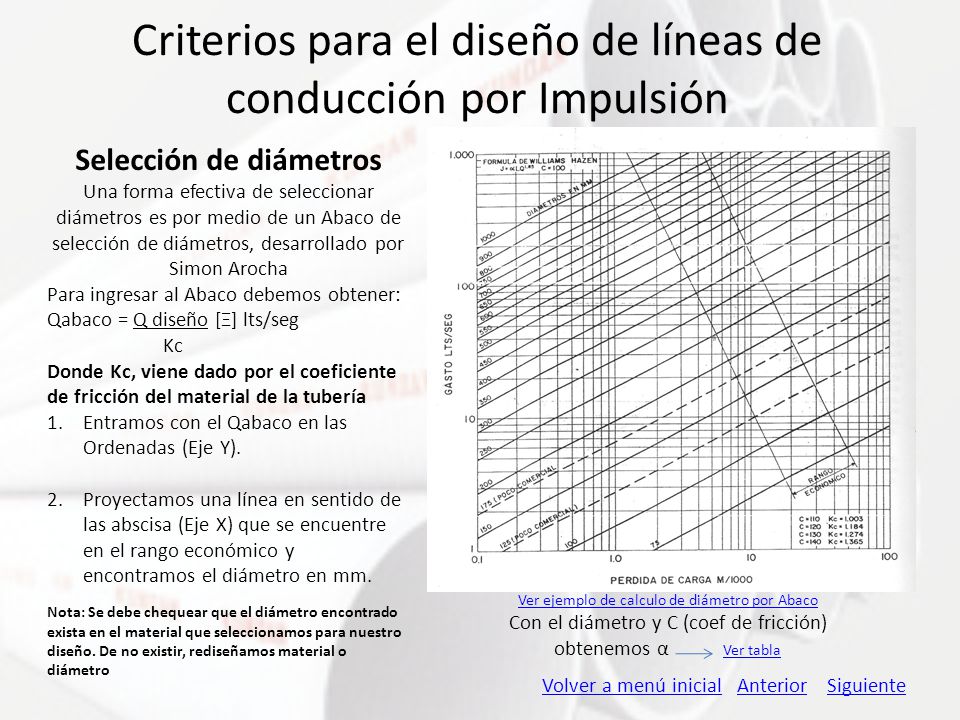

21 Criterios para el diseño de líneas de conducción por Impulsión
Selección de diámetros Una forma efectiva de seleccionar diámetros es por medio de un Abaco de selección de diámetros, desarrollado por Simon Arocha Para ingresar al Abaco debemos obtener: Qabaco = Q diseño [Ξ] lts/seg Kc Donde Kc, viene dado por el coeficiente de fricción del material de la tubería Entramos con el Qabaco en las Ordenadas (Eje Y). Proyectamos una línea en sentido de las abscisa (Eje X) que se encuentre en el rango económico y encontramos el diámetro en mm. Nota: Se debe chequear que el diámetro encontrado exista en el material que seleccionamos para nuestro diseño. De no existir, rediseñamos material o diámetro Ver ejemplo de calculo de diámetro por Abaco Con el diámetro y C (coef de fricción) obtenemos α Ver tabla Volver a menú inicial Anterior Siguiente

22 Criterios para el diseño de líneas de conducción por Impulsión
Ejemplo de cálculo de diámetro por Abaco Supongamos que tenemos un Qd = 104,89 Lps Una tubería de material PVC C=140 Con C=140 buscamos Kc (hacer click) Qabaco = Qd/Kc Qabaco = 104,89/1.365 Qabaco = (hacer click) Los diámetros se seleccionaran dentro del rango económico Volver

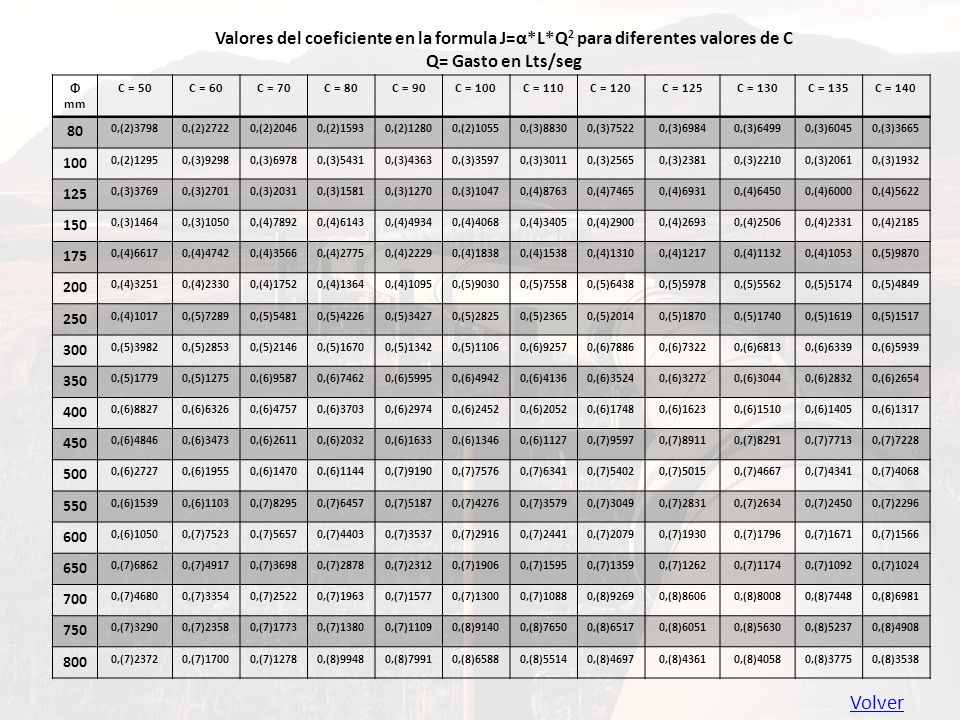

23 Valores del coeficiente en la formula J=α. L
Valores del coeficiente en la formula J=α*L*Q2 para diferentes valores de C Q= Gasto en Lts/seg Φ mm C = 50 C = 60 C = 70 C = 80 C = 90 C = 100 C = 110 C = 120 C = 125 C = 130 C = 135 C = 140 80 0,(2)3798 0,(2)2722 0,(2)2046 0,(2)1593 0,(2)1280 0,(2)1055 0,(3)8830 0,(3)7522 0,(3)6984 0,(3)6499 0,(3)6045 0,(3)3665 100 0,(2)1295 0,(3)9298 0,(3)6978 0,(3)5431 0,(3)4363 0,(3)3597 0,(3)3011 0,(3)2565 0,(3)2381 0,(3)2210 0,(3)2061 0,(3)1932 125 0,(3)3769 0,(3)2701 0,(3)2031 0,(3)1581 0,(3)1270 0,(3)1047 0,(4)8763 0,(4)7465 0,(4)6931 0,(4)6450 0,(4)6000 0,(4)5622 150 0,(3)1464 0,(3)1050 0,(4)7892 0,(4)6143 0,(4)4934 0,(4)4068 0,(4)3405 0,(4)2900 0,(4)2693 0,(4)2506 0,(4)2331 0,(4)2185 175 0,(4)6617 0,(4)4742 0,(4)3566 0,(4)2775 0,(4)2229 0,(4)1838 0,(4)1538 0,(4)1310 0,(4)1217 0,(4)1132 0,(4)1053 0,(5)9870 200 0,(4)3251 0,(4)2330 0,(4)1752 0,(4)1364 0,(4)1095 0,(5)9030 0,(5)7558 0,(5)6438 0,(5)5978 0,(5)5562 0,(5)5174 0,(5)4849 250 0,(4)1017 0,(5)7289 0,(5)5481 0,(5)4226 0,(5)3427 0,(5)2825 0,(5)2365 0,(5)2014 0,(5)1870 0,(5)1740 0,(5)1619 0,(5)1517 300 0,(5)3982 0,(5)2853 0,(5)2146 0,(5)1670 0,(5)1342 0,(5)1106 0,(6)9257 0,(6)7886 0,(6)7322 0,(6)6813 0,(6)6339 0,(6)5939 350 0,(5)1779 0,(5)1275 0,(6)9587 0,(6)7462 0,(6)5995 0,(6)4942 0,(6)4136 0,(6)3524 0,(6)3272 0,(6)3044 0,(6)2832 0,(6)2654 400 0,(6)8827 0,(6)6326 0,(6)4757 0,(6)3703 0,(6)2974 0,(6)2452 0,(6)2052 0,(6)1748 0,(6)1623 0,(6)1510 0,(6)1405 0,(6)1317 450 0,(6)4846 0,(6)3473 0,(6)2611 0,(6)2032 0,(6)1633 0,(6)1346 0,(6)1127 0,(7)9597 0,(7)8911 0,(7)8291 0,(7)7713 0,(7)7228 500 0,(6)2727 0,(6)1955 0,(6)1470 0.(6)1144 0,(7)9190 0,(7)7576 0,(7)6341 0,(7)5402 0,(7)5015 0,(7)4667 0,(7)4341 0,(7)4068 550 0,(6)1539 0,(6)1103 0,(7)8295 0,(7)6457 0,(7)5187 0,(7)4276 0,(7)3579 0,(7)3049 0,(7)2831 0,(7)2634 0,(7)2450 0,(7)2296 600 0,(6)1050 0,(7)7523 0.(7)5657 0,(7)4403 0,(7)3537 0,(7)2916 0,(7)2441 0,(7)2079 0,(7)1930 0,(7)1796 0,(7)1671 0,(7)1566 650 0,(7)6862 0,(7)4917 0,(7)3698 0,(7)2878 0,(7)2312 0,(7)1906 0,(7)1595 0,(7)1359 0,(7)1262 0,(7)1174 0,(7)1092 0,(7)1024 700 0,(7)4680 0,(7)3354 0,(7)2522 0,(7)1963 0,(7)1577 0,(7)1300 0,(7)1088 0,(8)9269 0,(8)8606 0,(8)8008 0,(8)7448 0,(8)6981 750 0,(7)3290 0,(7)2358 0,(7)1773 0,(7)1380 0,(7)1109 0,(8)9140 0,(8)7650 0,(8)6517 0,(8)6051 0,(8)5630 0,(8)5237 0,(8)4908 800 0,(7)2372 0,(7)1700 0,(7)1278 0,(8)9948 0,(8)7991 0,(8)6588 0,(8)5514 0,(8)4697 0,(8)4361 0,(8)4058 0,(8)3775 0,(8)3538 Volver

24 Criterios para el diseño de líneas de conducción por Impulsión
Otros criterios para la Selección de diámetros: Fórmula de Bresse. Las alternativas se seleccionan en función de las horas de bombeo Donde: N es el número de horas de bombeo 2. Velocidades económicas Están comprendidas entre 1,10 y 1,50 m/s. 3. Abaco para la selección de diámetros económicos Volver a menú inicial Anterior Siguiente

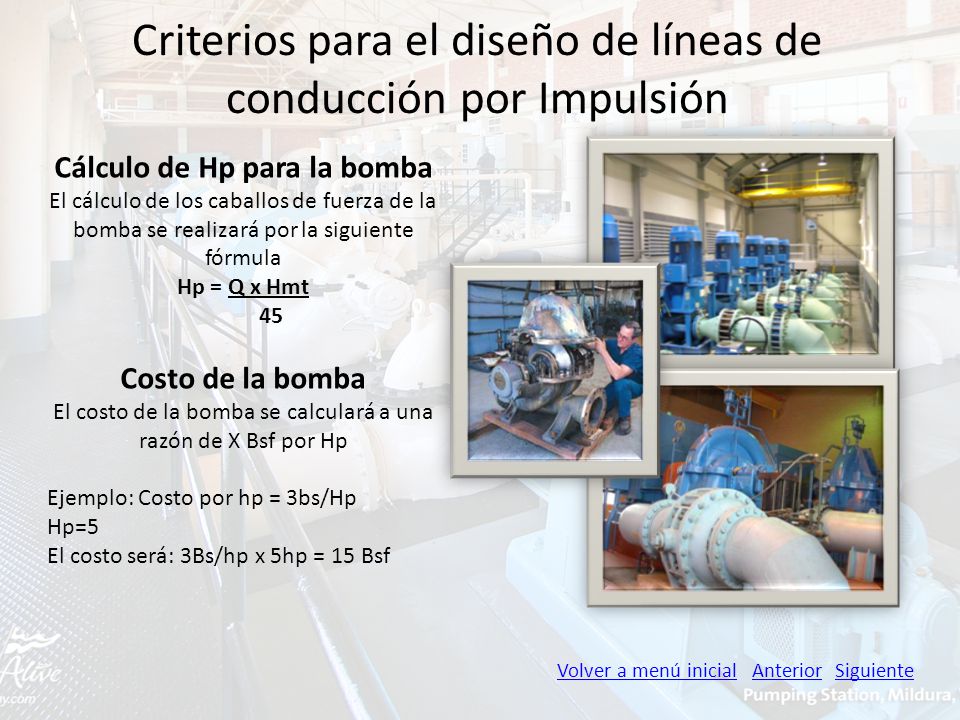

25 Criterios para el diseño de líneas de conducción por Impulsión
Cálculo de Hp para la bomba El cálculo de los caballos de fuerza de la bomba se realizará por la siguiente fórmula Hp = Q x Hmt 45 Costo de la bomba El costo de la bomba se calculará a una razón de X Bsf por Hp Ejemplo: Costo por hp = 3bs/Hp Hp=5 El costo será: 3Bs/hp x 5hp = 15 Bsf Volver a menú inicial Anterior Siguiente

26 Estructuras complementarias
Cámaras de Aire: Se utilizan para disminuir la presión gradualmente a la hora de ser interrumpido el bombeo Chimenea de equilibrio: Dispositivo para el control del golpe de ariete Válvulas de alivio: Son dispositivos utilizados para reducir la presión en las tuberías Válvulas tipo mariposa Se utilizan para abrir o cerrar el flujo en las líneas de conducción Volver a menú inicial Anterior

27 Preguntas Frecuentes:
¿Cuál es el período de diseño para unas líneas de conducción? ¿Cómo saber qué tipo de tubería se va a utilizar? ¿Cómo calculo la clase de la tubería? Para aducción , para impulsión. ¿Cómo diseño una tanquilla rompe carga? Recursos para resolución de ejercicios: Tabla de dotaciones Tablas de Selección de diámetros (Dr. León) Abaco para selección de diámetros Tablas con clases de tuberías Ejercicios propuestos Volver a menú inicial

28 Si tenemos un crecimiento lento, tendremos un período de diseño largo
Elemento del Sistema Caudal de Diseño Período de diseño Corto - Largo Línea de conducción Qmd 20 – 40 Años El período de diseño se toma en función del crecimiento de la población, si tenemos un crecimiento acelerado tendremos un período de diseño corto. Si tenemos un crecimiento lento, tendremos un período de diseño largo Volver a menú de recursos

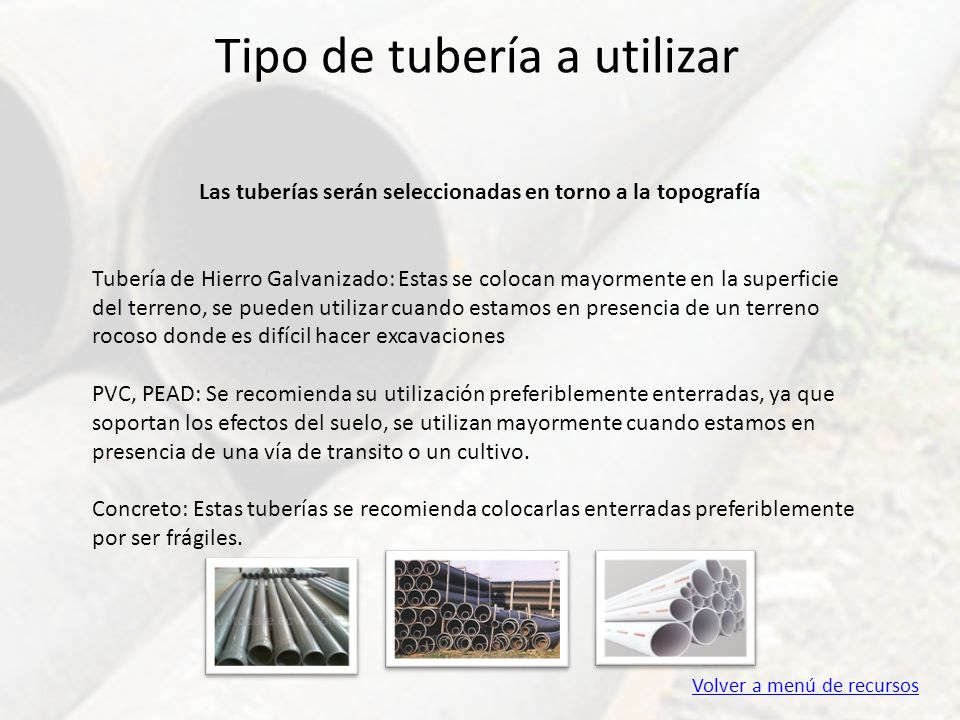

29 Tipo de tubería a utilizar
Las tuberías serán seleccionadas en torno a la topografía Tubería de Hierro Galvanizado: Estas se colocan mayormente en la superficie del terreno, se pueden utilizar cuando estamos en presencia de un terreno rocoso donde es difícil hacer excavaciones PVC, PEAD: Se recomienda su utilización preferiblemente enterradas, ya que soportan los efectos del suelo, se utilizan mayormente cuando estamos en presencia de una vía de transito o un cultivo. Concreto: Estas tuberías se recomienda colocarlas enterradas preferiblemente por ser frágiles. Volver a menú de recursos

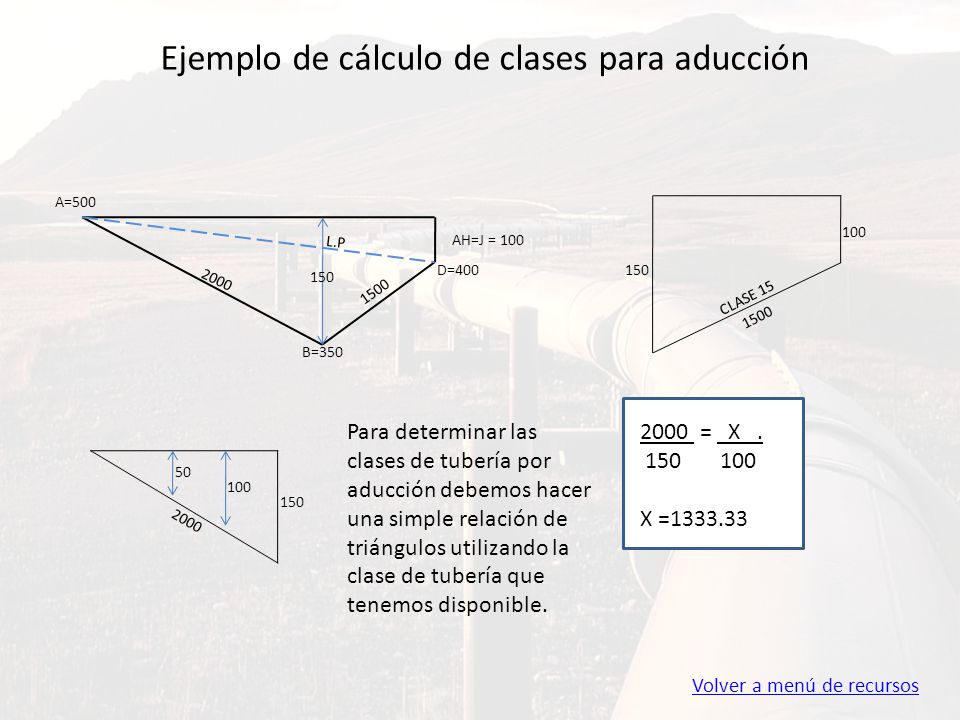

30 Ejemplo de cálculo de clases para aducción
100 L.P AH=J = 100 D=400 150 2000 150 1500 CLASE 15 1500 B=350 Para determinar las clases de tubería por aducción debemos hacer una simple relación de triángulos utilizando la clase de tubería que tenemos disponible. 2000 = X . X = 50 100 150 2000 Volver a menú de recursos

31 Ejemplo de cálculo de clases para impulsión
JAD =5.42 Pb = Hm – Acota - Jab Pb = 43,45 5,42 85,42 50 D=180 X=62.43 80 B=140 500 400 200 B=140 A=100 C=130 Con la presión resistente de la clase de tubería, en este caso 50 mca, entramos al tramo en estudio, y se hace una interpolación para calcular las distancias 400 A=100 Para calcular la clase de tubería debemos conocer la pérdida y la longitud de un tramo. = x1 – 0 X , X = 62.43 Volver a menú de recursos

32 Diseño de tanquilla rompecargas
Las tanquillas rompecarga serán utilizadas cuando la presión existente en la tubería sea mayor a la presión que pueda resistir esta misma. A=500 100 X 150 En este caso estamos limitados a una tubería clase 5 y 10 por eso colocamos una tanquilla a una distancia X para disipar la energía. 2000 50 B=350 2000 = X . X = 2000 = X . X = ¿ Cómo saber a qué distancia se coloca la tanquilla? La tanquilla se coloca a una distancia x, que luego será calculada por una relación de triángulos. La distancia que utilizaremos será la de la presión resistente de la tubería para formar la siguiente relación de triángulos: Volver a menú de recursos

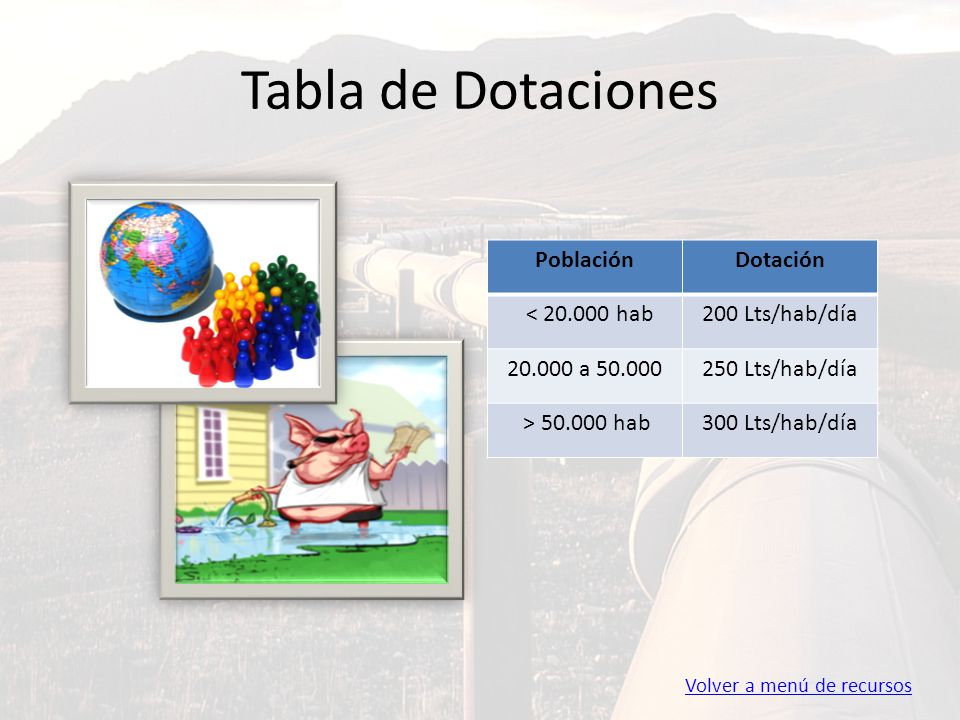

33 Tabla de Dotaciones Población Dotación < 20.000 hab 200 Lts/hab/día
Volver a menú de recursos

34 Volver al menú de recursos Siguiente
Valores del coeficiente en la formula J=α*L*Q1.85 para diferentes valores de C Q= Gasto en Lts/seg Φ mm C = 50 C = 60 C = 70 C = 80 C = 90 C = 100 C = 110 C = 120 C = 125 C = 130 C = 135 C = 140 80 0,(2)4557 0,(2)3352 0,(2)2520 0,(2)1962 0,(2)1576 0,(2)1299 0,(2)1087 0,(3)9263 0,(3)8600 O,(3)8003 0,(3)7443 0,(3)6977 100 0,(2)1579 0,(2)1132 0,(3)8510 0,(3)6624 0,(3)5321 0,(3)4387 0,(3)3672 0,(3)3128 0,(3)2904 0,(3)2702 0,(3)2513 0,(3)2356 125 0,(3)5333 0,(3)3822 0,(3)2874 0,(3)2237 0,(3)1797 0,(3)1481 0,(3)1240 0,(3)1056 0,(4)9806 0,(4)9125 0,(4)8488 0,(4)7954 150 0,(3)2199 0,(3)1576 0,(3)1185 0,(4)9223 0,(4)7409 0,(4)6108 0,(4)5112 0,(4)4355 0,(4)4043 0,(4)3762 0,(4)3500 0,(4)3280 175 0,(3)1037 0,(4)7435 0,(4)5590 0,(4)4351 0,(4)3496 0,(4)2882 0,(4)2412 0,(4)2055 0,(4)1907 0,(4)1775 0,(4)1651 0,(4)1547 200 0,(4)5418 0,(4)3883 0,(4)2920 0,(4)2272 0,(4)1825 0,(4)1505 0,(4)1260 0,(4)1073 0,(5)9962 0,(5)9270 0,(5)8623 0,(5)8081 250 0,(4)1829 0,(4)1311 0,(5)9858 0,(5)7673 0,(5)6164 0,(5)5081 0,(5)4253 0,(5)3623 0,(5)3364 0,(5)3130 0,(5)2911 0,(5)2729 300 0,(5)7534 0,(5)5399 0,(5)4060 0,(5)3160 0,(5)2538 0,(5)2093 0,(5)1752 0,(5)1492 0,(5)1385 0,(5)1289 0,(5)1199 0,(5)1124 350 0,(5)3559 0,(5)2550 0,(5)1918 0,(5)1493 0,(6)9885 0,(6)8274 0,(6)7048 0,(6)6544 0,(6)6089 0,(6)5664 0,(6)5308 400 0,(5)1858 0,(5)1332 0,(5)1001 0,(6)7795 0,(6)6262 0,(6)5162 0,(6)4321 0,(6)3681 0,(6)3417 0,(6)3180 0,(6)2958 0,(6)2772 450 0,(5)1048 0,(6)7509 0,(6)5646 0,(6)4395 0,(6)3530 0,(6)2910 0,(6)2436 0,(6)2075 0,(6)1927 0,(6)1793 0,(6)1668 0,(6)1563 500 0,(6)6185 0,(6)4432 0,(6)3333 0,(6)2594 0,(6)2084 0,(6)1718 0,(6)1438 0,(6)1225 0,(6)1137 0,(6)1058 0,(7)9844 0,(7)9226 550 0,(6)3947 0,(6)2828 0,(6)2127 0,(6)1655 0,(6)1330 0,(6)1096 0,(7)9176 0,(7)7817 0,(7)7257 0,(7)6753 0,(7)6282 0,(7)5887 600 0,(6)2584 0,(6)1852 0,(6)1393 0,(6)1084 0,(7)8708 0,(7)7179 0,(7)6009 0,(7)5119 0,(7)4753 0,(7)4422 0,(7)4114 0,(7)3855 650 0,(6)1751 0,(6)1255 0,(7)9435 0,(7)7344 0,(7)5899 0,(7)4863 0,(7)4071 0,(7)3468 0,(7)3219 0,(7)2996 0,(7)2788 0,(7)2612 700 0,(6)1221 0,(7)8749 0,(7)6579 0,(7)5120 0,(7)4113 0,(7)3391 0,(7)2838 0,(7)2418 0,(7)2245 0,(7)2089 0,(7)1943 0,(7)1821 750 0,(7)8727 0,(7)6254 0,(7)4703 0,(7)3660 0,(7)2941 0,(7)2424 0,(7)2029 0,(7)1728 O,(7)1605 0,(7)1423 0,(7)1389 0,(7)1302 800 0,(7)6375 0,(7)4569 0,(7)3435 0,(7)2674 0,(7)2148 0,(7)1771 0,(7)1482 0,(7)1263 0,(7)1172 0,(7)1091 0,(7)1015 0,(8)9509 Volver al menú de recursos Siguiente

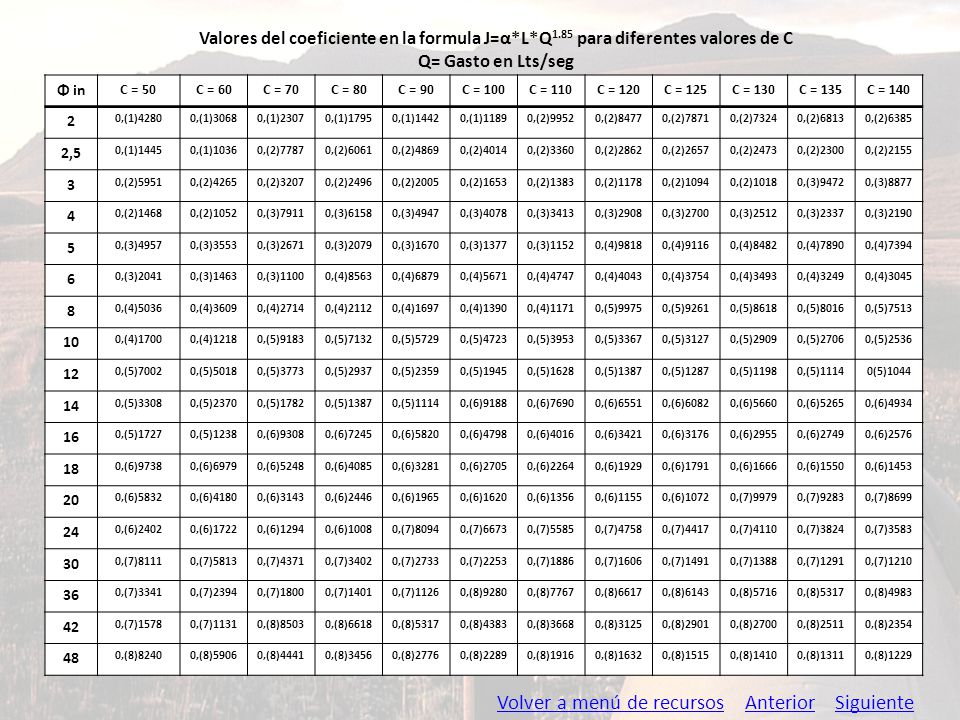

35 Volver a menú de recursos Anterior Siguiente
Valores del coeficiente en la formula J=α*L*Q1.85 para diferentes valores de C Q= Gasto en Lts/seg Φ in C = 50 C = 60 C = 70 C = 80 C = 90 C = 100 C = 110 C = 120 C = 125 C = 130 C = 135 C = 140 2 0,(1)4280 0,(1)3068 0,(1)2307 0,(1)1795 0,(1)1442 0,(1)1189 0,(2)9952 0,(2)8477 0,(2)7871 0,(2)7324 0,(2)6813 0,(2)6385 2,5 0,(1)1445 0,(1)1036 0,(2)7787 0,(2)6061 0,(2)4869 0,(2)4014 0,(2)3360 0,(2)2862 0,(2)2657 0,(2)2473 0,(2)2300 0,(2)2155 3 0,(2)5951 0,(2)4265 0,(2)3207 0,(2)2496 0,(2)2005 0,(2)1653 0,(2)1383 0,(2)1178 0,(2)1094 0,(2)1018 0,(3)9472 0,(3)8877 4 0,(2)1468 0,(2)1052 0,(3)7911 0,(3)6158 0,(3)4947 0,(3)4078 0,(3)3413 0,(3)2908 0,(3)2700 0,(3)2512 0,(3)2337 0,(3)2190 5 0,(3)4957 0,(3)3553 0,(3)2671 0,(3)2079 0,(3)1670 0,(3)1377 0,(3)1152 0,(4)9818 0,(4)9116 0,(4)8482 0,(4)7890 0,(4)7394 6 0,(3)2041 0,(3)1463 0,(3)1100 0,(4)8563 0,(4)6879 0,(4)5671 0,(4)4747 0,(4)4043 0,(4)3754 0,(4)3493 0,(4)3249 0,(4)3045 8 0,(4)5036 0,(4)3609 0,(4)2714 0,(4)2112 0,(4)1697 0,(4)1390 0,(4)1171 0,(5)9975 0,(5)9261 0,(5)8618 0,(5)8016 0,(5)7513 10 0,(4)1700 0,(4)1218 0,(5)9183 0,(5)7132 0,(5)5729 0,(5)4723 0,(5)3953 0,(5)3367 0,(5)3127 0,(5)2909 0,(5)2706 0,(5)2536 12 0,(5)7002 0,(5)5018 0,(5)3773 0,(5)2937 0,(5)2359 0,(5)1945 0,(5)1628 0,(5)1387 0,(5)1287 0,(5)1198 0,(5)1114 0(5)1044 14 0,(5)3308 0,(5)2370 0,(5)1782 0,(6)9188 0,(6)7690 0,(6)6551 0,(6)6082 0,(6)5660 0,(6)5265 0,(6)4934 16 0,(5)1727 0,(5)1238 0,(6)9308 0,(6)7245 0,(6)5820 0,(6)4798 0,(6)4016 0,(6)3421 0,(6)3176 0,(6)2955 0,(6)2749 0,(6)2576 18 0,(6)9738 0,(6)6979 0,(6)5248 0,(6)4085 0,(6)3281 0,(6)2705 0,(6)2264 0,(6)1929 0,(6)1791 0,(6)1666 0,(6)1550 0,(6)1453 20 0,(6)5832 0,(6)4180 0,(6)3143 0,(6)2446 0,(6)1965 0,(6)1620 0,(6)1356 0,(6)1155 0,(6)1072 0,(7)9979 0,(7)9283 0,(7)8699 24 0,(6)2402 0,(6)1722 0,(6)1294 0,(6)1008 0,(7)8094 0,(7)6673 0,(7)5585 0,(7)4758 0,(7)4417 0,(7)4110 0,(7)3824 0,(7)3583 30 0,(7)8111 0,(7)5813 0,(7)4371 0,(7)3402 0,(7)2733 0,(7)2253 0,(7)1886 0,(7)1606 0,(7)1491 0,(7)1388 0,(7)1291 0,(7)1210 36 0,(7)3341 0,(7)2394 0,(7)1800 0,(7)1401 0,(7)1126 0,(8)9280 0,(8)7767 0,(8)6617 0,(8)6143 0,(8)5716 0,(8)5317 0,(8)4983 42 0,(7)1578 0,(7)1131 0,(8)8503 0,(8)6618 0,(8)4383 0,(8)3668 0,(8)3125 0,(8)2901 0,(8)2700 0,(8)2511 0,(8)2354 48 0,(8)8240 0,(8)5906 0,(8)4441 0,(8)3456 0,(8)2776 0,(8)2289 0,(8)1916 0,(8)1632 0,(8)1515 0,(8)1410 0,(8)1311 0,(8)1229 Volver a menú de recursos Anterior Siguiente

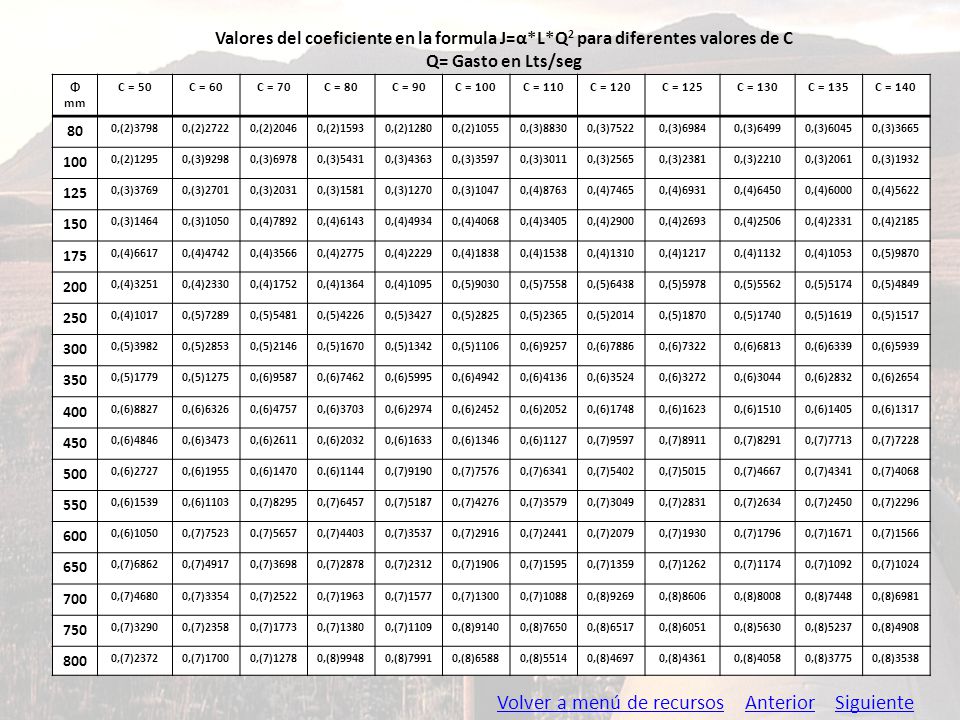

36 Volver a menú de recursos Anterior Siguiente
Valores del coeficiente en la formula J=α*L*Q2 para diferentes valores de C Q= Gasto en Lts/seg Φ mm C = 50 C = 60 C = 70 C = 80 C = 90 C = 100 C = 110 C = 120 C = 125 C = 130 C = 135 C = 140 80 0,(2)3798 0,(2)2722 0,(2)2046 0,(2)1593 0,(2)1280 0,(2)1055 0,(3)8830 0,(3)7522 0,(3)6984 0,(3)6499 0,(3)6045 0,(3)3665 100 0,(2)1295 0,(3)9298 0,(3)6978 0,(3)5431 0,(3)4363 0,(3)3597 0,(3)3011 0,(3)2565 0,(3)2381 0,(3)2210 0,(3)2061 0,(3)1932 125 0,(3)3769 0,(3)2701 0,(3)2031 0,(3)1581 0,(3)1270 0,(3)1047 0,(4)8763 0,(4)7465 0,(4)6931 0,(4)6450 0,(4)6000 0,(4)5622 150 0,(3)1464 0,(3)1050 0,(4)7892 0,(4)6143 0,(4)4934 0,(4)4068 0,(4)3405 0,(4)2900 0,(4)2693 0,(4)2506 0,(4)2331 0,(4)2185 175 0,(4)6617 0,(4)4742 0,(4)3566 0,(4)2775 0,(4)2229 0,(4)1838 0,(4)1538 0,(4)1310 0,(4)1217 0,(4)1132 0,(4)1053 0,(5)9870 200 0,(4)3251 0,(4)2330 0,(4)1752 0,(4)1364 0,(4)1095 0,(5)9030 0,(5)7558 0,(5)6438 0,(5)5978 0,(5)5562 0,(5)5174 0,(5)4849 250 0,(4)1017 0,(5)7289 0,(5)5481 0,(5)4226 0,(5)3427 0,(5)2825 0,(5)2365 0,(5)2014 0,(5)1870 0,(5)1740 0,(5)1619 0,(5)1517 300 0,(5)3982 0,(5)2853 0,(5)2146 0,(5)1670 0,(5)1342 0,(5)1106 0,(6)9257 0,(6)7886 0,(6)7322 0,(6)6813 0,(6)6339 0,(6)5939 350 0,(5)1779 0,(5)1275 0,(6)9587 0,(6)7462 0,(6)5995 0,(6)4942 0,(6)4136 0,(6)3524 0,(6)3272 0,(6)3044 0,(6)2832 0,(6)2654 400 0,(6)8827 0,(6)6326 0,(6)4757 0,(6)3703 0,(6)2974 0,(6)2452 0,(6)2052 0,(6)1748 0,(6)1623 0,(6)1510 0,(6)1405 0,(6)1317 450 0,(6)4846 0,(6)3473 0,(6)2611 0,(6)2032 0,(6)1633 0,(6)1346 0,(6)1127 0,(7)9597 0,(7)8911 0,(7)8291 0,(7)7713 0,(7)7228 500 0,(6)2727 0,(6)1955 0,(6)1470 0.(6)1144 0,(7)9190 0,(7)7576 0,(7)6341 0,(7)5402 0,(7)5015 0,(7)4667 0,(7)4341 0,(7)4068 550 0,(6)1539 0,(6)1103 0,(7)8295 0,(7)6457 0,(7)5187 0,(7)4276 0,(7)3579 0,(7)3049 0,(7)2831 0,(7)2634 0,(7)2450 0,(7)2296 600 0,(6)1050 0,(7)7523 0.(7)5657 0,(7)4403 0,(7)3537 0,(7)2916 0,(7)2441 0,(7)2079 0,(7)1930 0,(7)1796 0,(7)1671 0,(7)1566 650 0,(7)6862 0,(7)4917 0,(7)3698 0,(7)2878 0,(7)2312 0,(7)1906 0,(7)1595 0,(7)1359 0,(7)1262 0,(7)1174 0,(7)1092 0,(7)1024 700 0,(7)4680 0,(7)3354 0,(7)2522 0,(7)1963 0,(7)1577 0,(7)1300 0,(7)1088 0,(8)9269 0,(8)8606 0,(8)8008 0,(8)7448 0,(8)6981 750 0,(7)3290 0,(7)2358 0,(7)1773 0,(7)1380 0,(7)1109 0,(8)9140 0,(8)7650 0,(8)6517 0,(8)6051 0,(8)5630 0,(8)5237 0,(8)4908 800 0,(7)2372 0,(7)1700 0,(7)1278 0,(8)9948 0,(8)7991 0,(8)6588 0,(8)5514 0,(8)4697 0,(8)4361 0,(8)4058 0,(8)3775 0,(8)3538 Volver a menú de recursos Anterior Siguiente

37 Volver a menú de recursos
Valores del coeficiente en la formula J=α*L*Q2 para diferentes valores de C Q= Gasto en Lts/seg Φ in C = 50 C = 60 C = 70 C = 80 C = 90 C = 100 C = 110 C = 120 C = 125 C = 130 C = 135 C = 140 2 0,(1)4169 0,(1)2988 0,(1)2247 0,(1)1749 0,(1)1406 0,(1)1158 0,(2)9692 0,(2)8257 0,(2)7666 0,(2)7133 0,(2)6635 0,(2)6218 2,5 0,(1)1300 0,(2)9319 0,(2)7007 0,(2)5454 0,(2)4381 0,(2)3612 0,(2)3023 0,(2)2575 0,(2)2391 0,(2)2225 0,(2)2070 0,(2)1940 3 0,(2)4838 0,(2)3468 0,(2)2607 0,(2)2029 0,(2)1630 0,(2)1344 0,(2)1125 0,(3)9583 0,(3)8897 0,(3)8279 0,(3)7701 0,(3)7217 4 0,(2)1099 0,(3)7879 0,(3)5925 0,(3)4612 0,(3)3705 0,(3)3054 0,(3)2556 0,(3)2178 0,(3)2022 0,(3)1881 0,(3)1750 0,(3)1640 5 0,(3)3519 0,(3)2522 0,(3)1897 0,(3)1476 0,(3)1186 0,(4)9776 0,(4)8183 0,(4)6970 0,(4)6472 0,(4)6022 0,(4)5602 0,(4)5250 6 0,(3)1362 0,(4)9758 0,(4)7337 0,(4)5711 0,(4)4588 0,(4)3782 0,(4)3166 0,(4)2697 0,(4)2504 0,(4)2330 0,(4)2167 0,(4)2031 8 0,(4)3077 0,(4)2205 0,(4)1658 0,(4)1291 0,(4)1037 0,(5)8547 0,(5)7154 0,(5)6094 0,(5)5658 0,(5)5265 0,(5)4897 0,(5)4590 10 0,(5)9522 0,(5)6824 0,(5)5131 0,(5)3994 0,(5)3208 0,(5)2645 0,(5)2214 0,(5)1886 0,(5)1751 0,(5)1629 0,(5)1516 0,(5)1420 12 0,(5)3661 0,(5)2624 0,(5)1973 0,(5)1536 0,(5)1234 0,(5)1017 0,(6)8512 0,(6)7251 0,(6)6733 0,(6)6265 0,(6)5827 0,(6)5461 14 0,(5)1654 0,(5)1185 0,(6)8912 0,(6)6937 0,(6)5373 0,(6)4594 0,(6)3845 0,(6)3276 0,(6)3041 0,(6)2830 0,(6)2632 0,(6)2467 16 0,(6)8086 0,(6)5795 0,(6)4357 0,(6)3391 0,(6)2724 0,(6)2246 0,(6)1880 0,(6)1601 0,(6)1487 0,(6)1384 0,(6)1287 0,(6)1206 18 0,(6)4414 0,(6)3163 0,(6)2378 0,(6)1851 0,(6)1226 0,(6)1026 0,(7)8741 0,(7)8116 0,(7)7552 0,(7)7025 0,(7)6584 20 0,(6)2532 0,(6)1814 0,(6)1364 0,(6)1062 0,(7)8530 0,(7)7032 0,(7)5886 0,(7)5014 0,(7)4655 0,(7)4332 0,(7)4029 0,(7)3776 24 0,(7)9634 0,(7)6904 0,(7)5191 0,(7)4041 0,(7)3246 0,(7)2676 0,(7)2240 0,(7)1908 0,(7)1772 0,(7)1648 0,(7)1533 0,(7)1437 30 0,(7)3018 0,(7)2163 0,(7)1626 0,(7)1266 0,(7)1017 0,(8)8382 0,(8)7016 0,(8)5976 0,(8)5549 0,(8)5163 0,(8)4803 0,(8)4501 36 0,(7)1165 0,(8)8357 0,(8)6284 0,(8)4891 0,(8)3929 0,(8)3239 0,(8)2711 0,(8)2309 0,(8)2144 0,(8)1995 0,(8)1856 0,(8)1739 42 0,(8)5285 0,(8)3787 0,(8)2848 0,(8)2217 0,(8)1781 0,(8)1468 0,(8)1229 0,(8)1047 0,(9)9718 0,(9)9043 0,(9)8412 0,(9)7883 48 0,(8)2563 0,(8)1837 0,(8)1381 0,(8)1075 0,(9)8635 0,(9)7119 0,(9)5959 0,(9)5076 0,(9)4713 0,(9)4385 0,(9)4079 0,(9)3823 Anterior Volver a menú de recursos

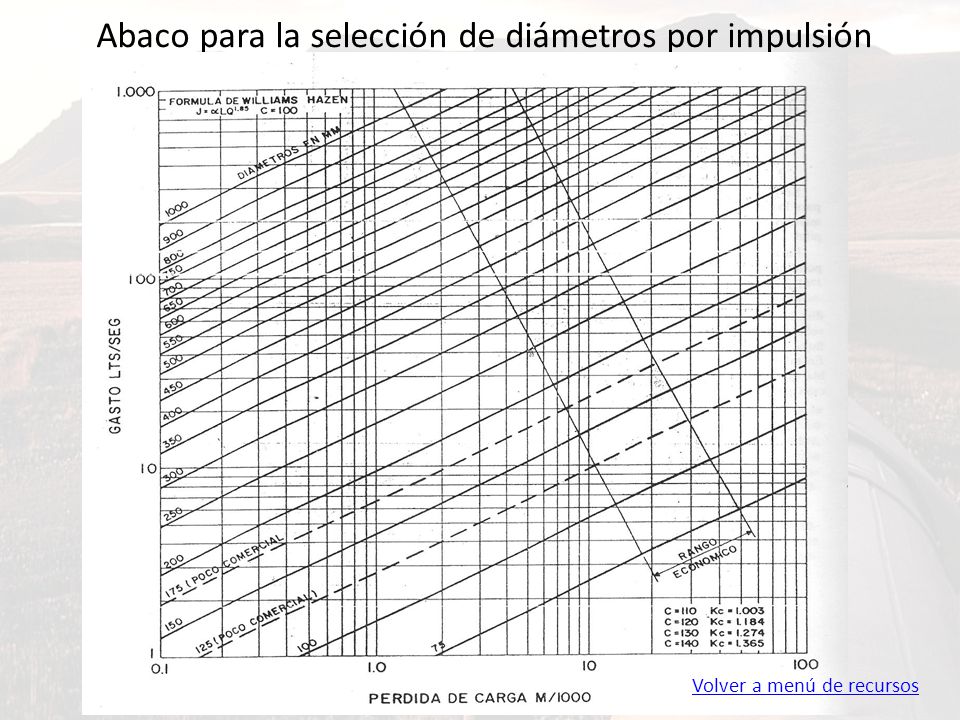

38 Abaco para la selección de diámetros por impulsión
Volver a menú de recursos

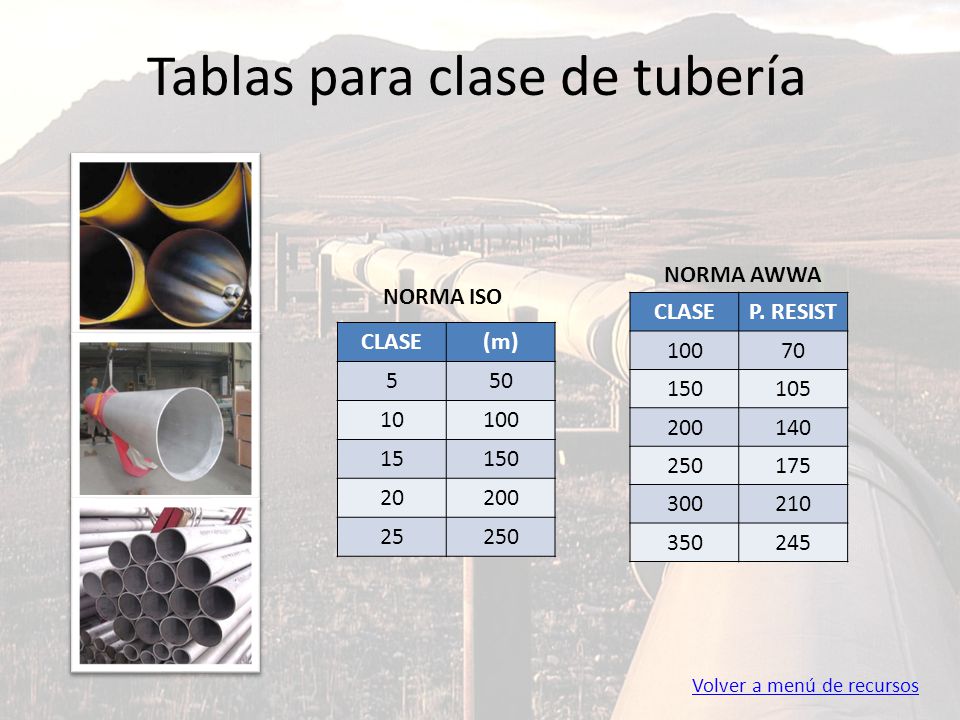

39 Tablas para clase de tubería
NORMA AWWA NORMA ISO CLASE P. RESIST 100 70 150 105 200 140 250 175 300 210 350 245 CLASE (m) 5 50 10 100 15 150 20 200 25 250 Volver a menú de recursos

40 Ejercicios propuestos
Diseñar las siguientes alternativas de líneas de conducción para la población de El Almacén. Datos: Población hace 10 años: hab Población actual: 29000hab Crecimiento aritmético. Terreno: Suelos de material residual, no se observan rocas en la superficie. Solo tenemos la disponibilidad de utilizar tuberías de NORMA ISO de clase 5,10 y 15 Se pueden colocar durante su recorrido tanquillas rompecargas o subestaciones de bombeo. Costo unitario de tuberías: Clase x Diámetro en mm/ BsF/m Costo unitario de la bomba: 500 BsF/HP. 500 400 El Almacén 2000 m 1500 m 350 Volver a menú de recursos Siguiente

41 Ejercicios propuestos
2. Diseñar las siguientes alternativas de líneas de conducción para la población de Guaricongo. Datos: Población hace 10 años: hab Población actual: 29000hab Crecimiento aritmético. Terreno: Suelos de material residual, no se observan rocas en la superficie. Solo tenemos la disponibilidad de utilizar tuberías de NORMA ISO de clase 5,10 y 15 Se pueden colocar durante su recorrido tanquillas rompecargas o subestaciones de bombeo. Costo unitario de tuberías: Clase x Diámetro en mm/100 BsF/m Costo unitario de la bomba: 500 BsF/HP. 600 500 m 560 Guaricongo 2000 m 500 Volver a menú de recursos Anterior Siguiente

42 Ejercicios propuestos
3. Diseñar las siguientes alternativas de líneas de conducción para la población de Cd Piar. Datos: Población futura: 25000hab Terreno: Rocoso (únicamente penetrable con voladura) Solo tenemos la disponibilidad de utilizar tuberías de NORMA ISO de clase 5,10 y 15 Se pueden colocar durante su recorrido tanquillas rompecargas o subestaciones de bombeo. Costo unitario de tuberías: Clase x Diámetro en mm/100 BsF/m Costo unitario de la bomba: 500 BsF/HP. 500 Cd Piar 500 2000 m 1500 m 350 Anterior Volver a menú de recursos

43 GRACIAS POR TU ATENCIÓN
