Desktop Board Intel® DZ77GA-70K

Presentación del tema: "Desktop Board Intel® DZ77GA-70K"— Transcripción de la presentación:

1 Desktop Board Intel® DZ77GA-70K
Main Board Desktop Board Intel® DZ77GA-70K INICIO

2 Introducción A continuación veremos las descripciones técnicas de la Desktop Board Intel® DZ77GA-70K. Vamos a ver algunos de sus componentes de manera animada, seleccionando el número que se desee explorar, podemos viajar a otra diapositiva de esta presentación y ver su descripción. Este trabajo tiene el fin de enseñar, identificar, y reconocer los componentes internos de la main Board. ¡INICIAR!

3 Desktop Board Intel® DZ77GA-70K

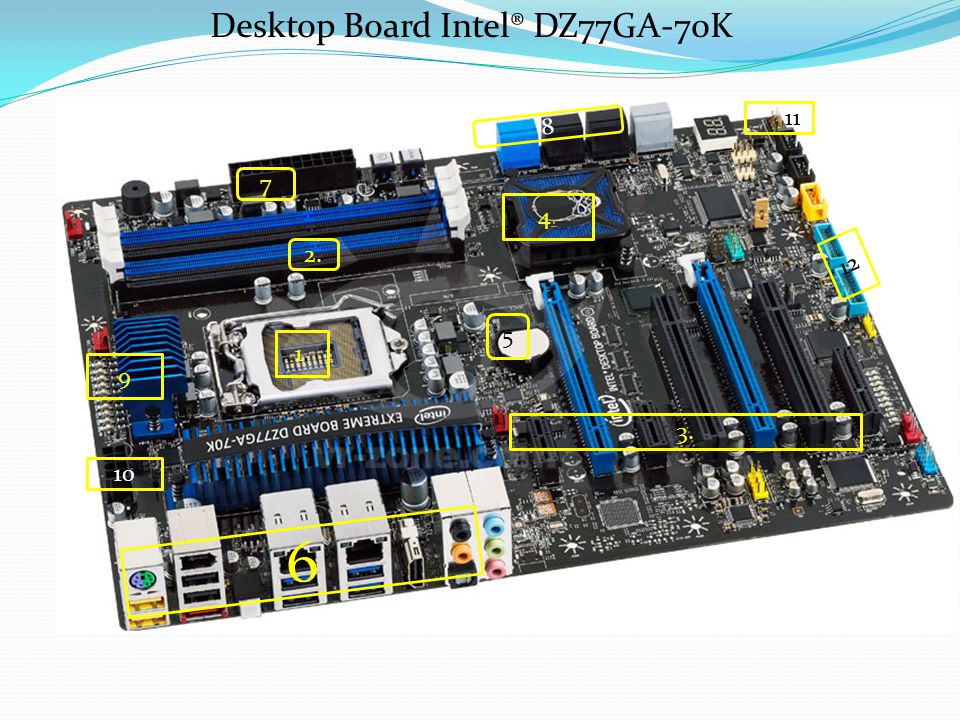

11 8 7 4. 2. 12 5 1. 9 3. 10 6

4 Desktop Board Intel® DZ77GA-70K
SOCKET: LGA es compatible con: •Procesadores Intel® Core™ serie i7 –K. •Procesadores Intel® Core™ serie i5. •Procesadores Intel® Core™ serie i3. 1. Atrás

5 Desktop Board Intel® DZ77GA-70K
RAM CONNECTORS Cuatro zócalos de módulo de memoria (DIMM) en línea dual SDRAM DDR3 de 240 pines Compatibilidad con módulos DIMM DDR3 de /1333 /1066 MHz Compatibilidad con una memoria de sistema de hasta 32 GB 2 canales de memoria 2. Atrás

6 Desktop Board Intel® DZ77GA-70K
PCI Express x16 bus add-in card connector (x8 electrical; x16 compatible) PCI Express x1 bus add-in card connector Conventional PCI bus add-in card connector Conventional PCI bus add-in card connector PCI Express x1 bus add-in card connector B C 3. PCI Express x16 bus add-in card connector F A E D G PCI Express x1 bus add-in card connector Atrás

7 Desktop Board Intel® DZ77GA-70K

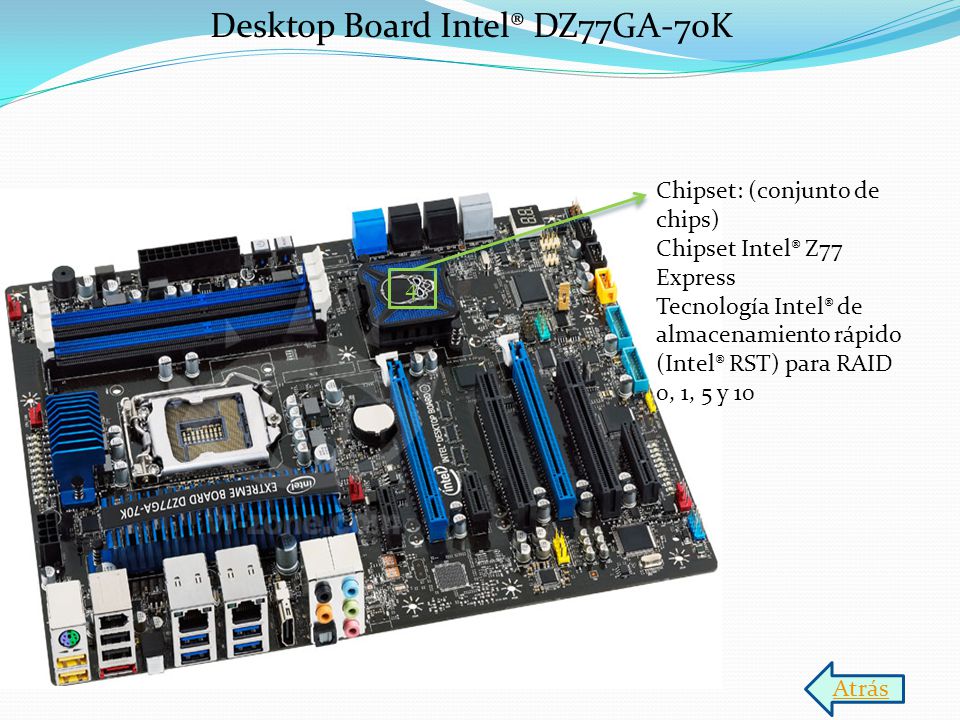

Chipset: (conjunto de chips) Chipset Intel® Z77 Express Tecnología Intel® de almacenamiento rápido (Intel® RST) para RAID 0, 1, 5 y 10 4 Atrás

8 Desktop Board Intel® DZ77GA-70K

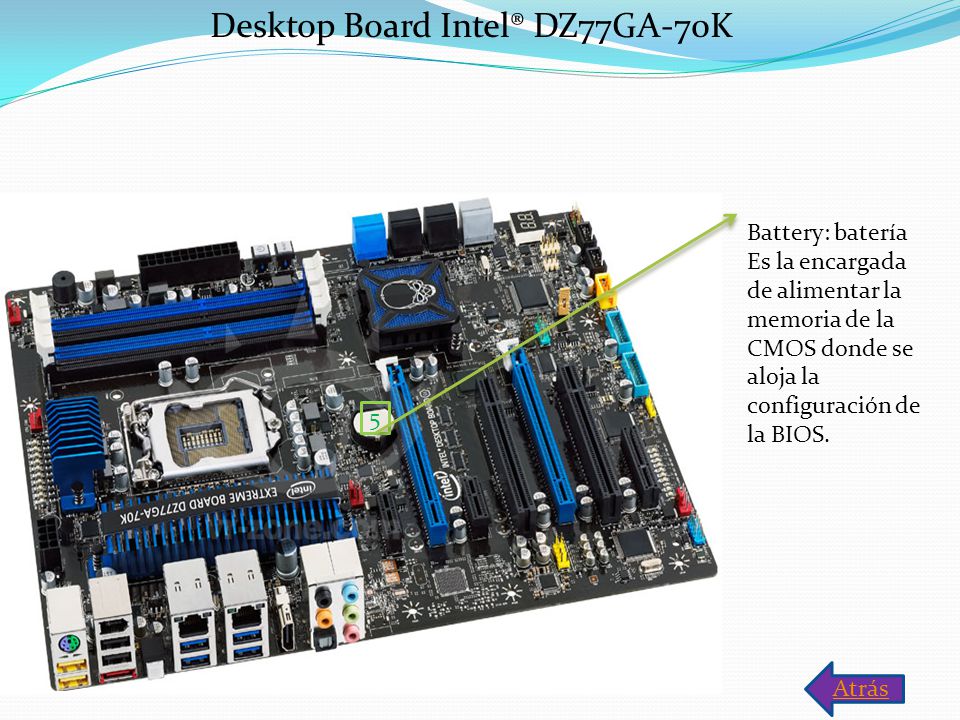

Battery: batería Es la encargada de alimentar la memoria de la CMOS donde se aloja la configuración de la BIOS. 5 Atrás

9 Desktop Board Intel® DZ77GA-70K

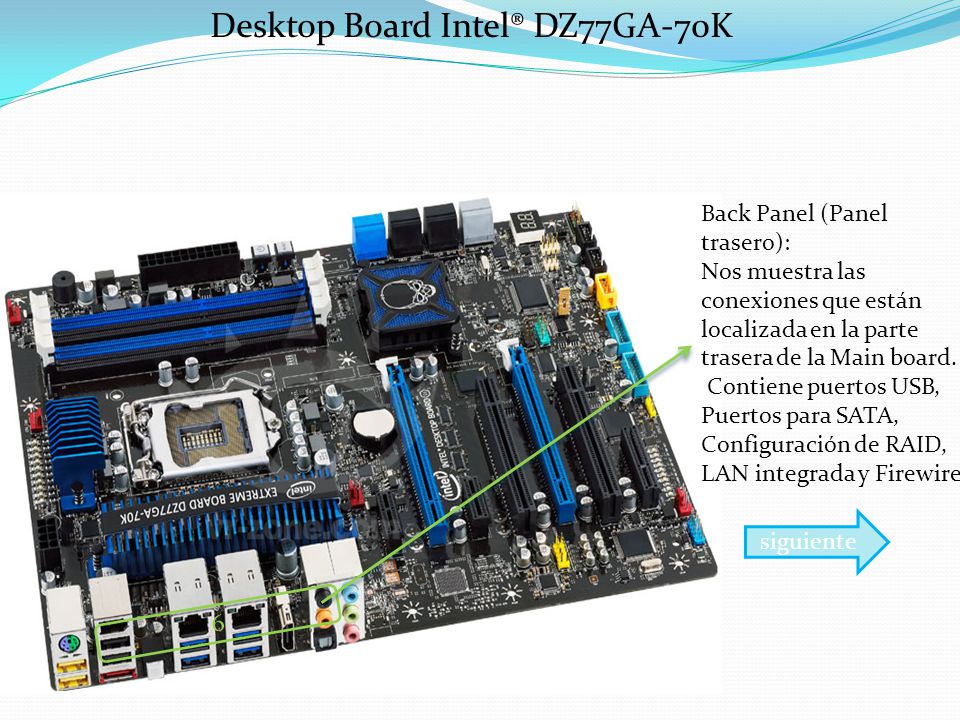

Back Panel (Panel trasero): Nos muestra las conexiones que están localizada en la parte trasera de la Main board. Contiene puertos USB, Puertos para SATA, Configuración de RAID, LAN integrada y Firewire. siguiente 6

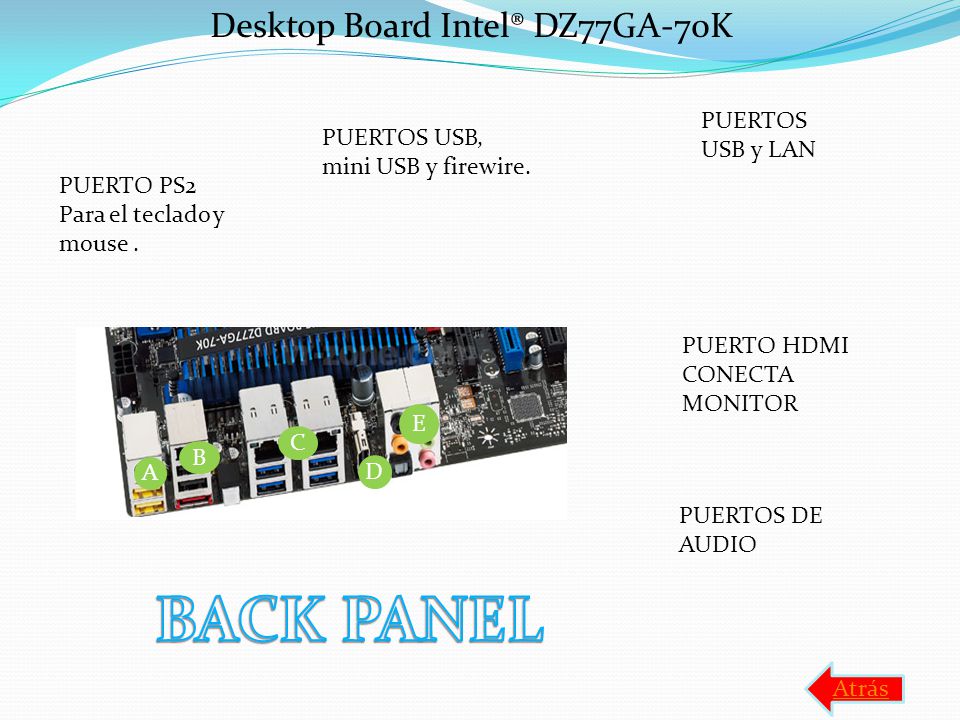

10 BACK PANEL Desktop Board Intel® DZ77GA-70K PUERTOS USB y LAN
PUERTOS USB, mini USB y firewire. PUERTO PS2 Para el teclado y mouse . PUERTO HDMI CONECTA MONITOR E C B A D PUERTOS DE AUDIO BACK PANEL Atrás

11 Desktop Board Intel® DZ77GA-70K
Main power connector (2 x 12) Conector de poder a la main board Es el conector que se encarga de llevarle energía a la main board de la fuente de energía. 7 Atrás

12 Desktop Board Intel® DZ77GA-70K

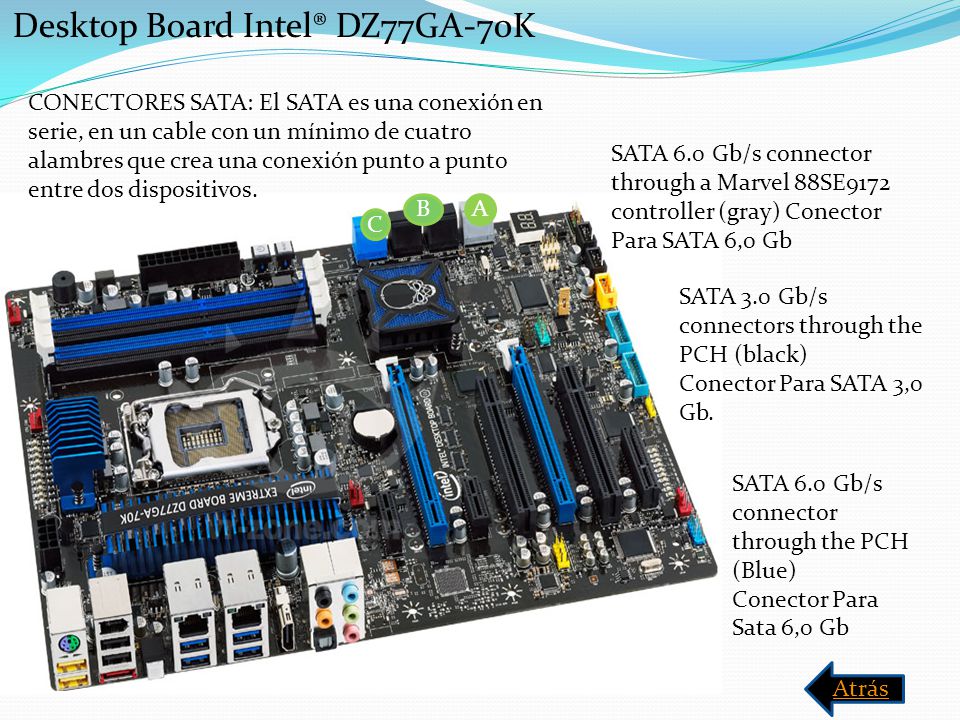

CONECTORES SATA: El SATA es una conexión en serie, en un cable con un mínimo de cuatro alambres que crea una conexión punto a punto entre dos dispositivos. SATA 6.0 Gb/s connector through a Marvel 88SE9172 controller (gray) Conector Para SATA 6,0 Gb B A C SATA 3.0 Gb/s connectors through the PCH (black) Conector Para SATA 3,0 Gb. SATA 6.0 Gb/s connector through the PCH (Blue) Conector Para Sata 6,0 Gb Atrás

13 Desktop Board Intel® DZ77GA-70K
Voltage Regulator status LEDs: Regulador de voltaje de los LED de estado 9 Atrás

14 Desktop Board Intel® DZ77GA-70K
12 V processor core voltage connector (2 x 4 pin) procesador de voltaje de 2x4 pines) Pasa energía al el socket 10 Atrás

15 Desktop Board Intel® DZ77GA-70K
Front panel (panel frontal.) Conjunto de pines que tiene como finalidad encender el ordenador, los LED que están en la parte frontal del chasis. 11 Atrás

16 Desktop Board Intel® DZ77GA-70K

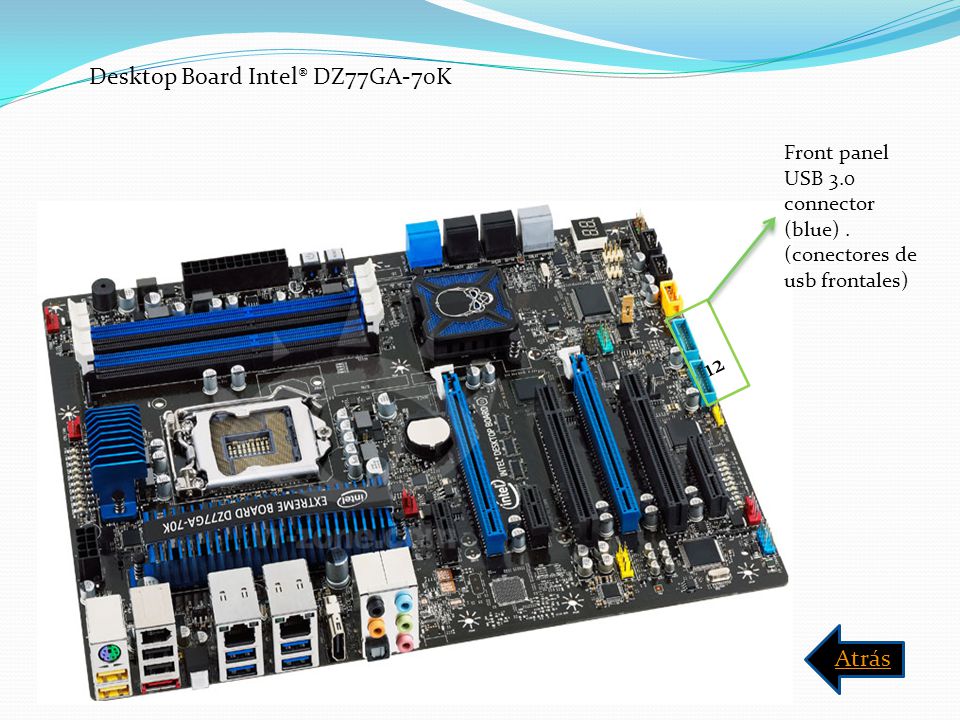

Front panel USB 3.0 connector (blue) . (conectores de usb frontales) 12 Atrás
