LA CARTOGRAFÍA OFICIAL DEL URUGUAY

Presentación del tema: "LA CARTOGRAFÍA OFICIAL DEL URUGUAY"— Transcripción de la presentación:

1 LA CARTOGRAFÍA OFICIAL DEL URUGUAY
SERVICIO GEOGRÁFICO MILITAR LOS NUEVOS SERVICIOS CARTOGRÁFICOS DISPONIBLES EN APOYO AL EJÉRCITO Y A LA SOCIEDAD Cnel. José M. Lazo – Director Cnel. Héctor Rovera - Subdirector

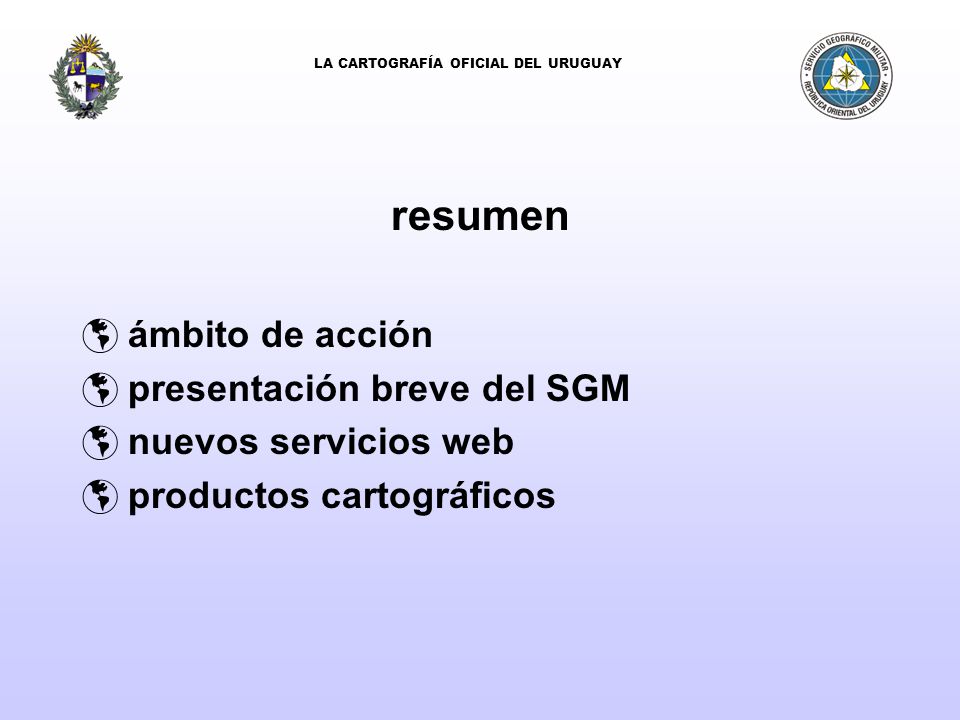

2 LA CARTOGRAFÍA OFICIAL DEL URUGUAY
resumen ámbito de acción presentación breve del SGM nuevos servicios web productos cartográficos

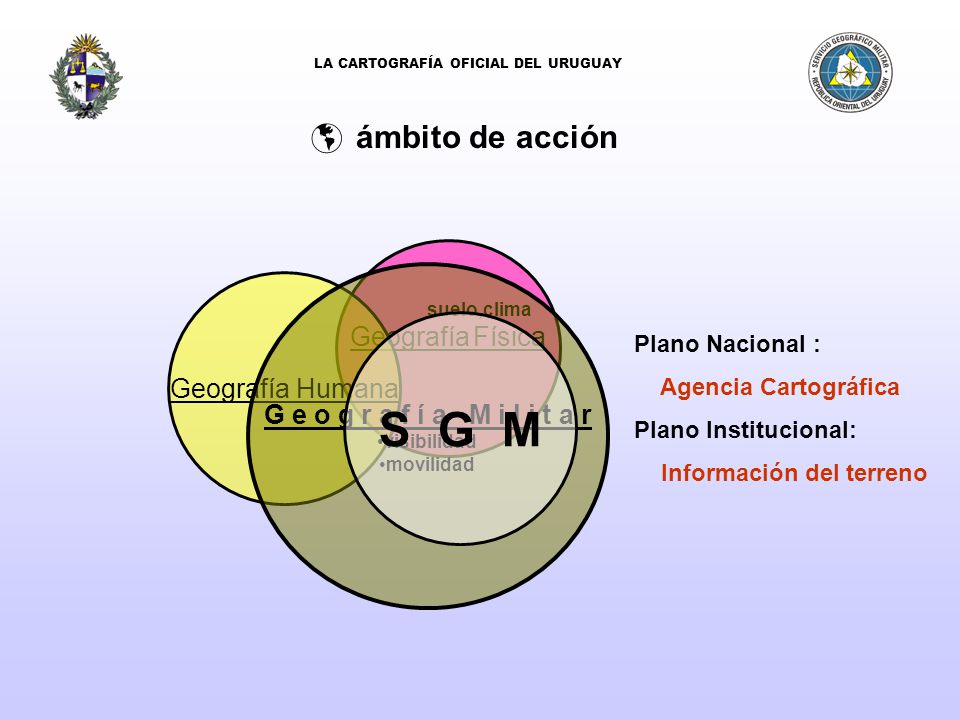

3 LA CARTOGRAFÍA OFICIAL DEL URUGUAY
ámbito de acción suelo,clima Geografía Física G e o g r a f í a M i l i t a r visibilidad movilidad Geografía Humana Plano Nacional : Agencia Cartográfica Plano Institucional: Información del terreno S G M

4 LA CARTOGRAFÍA OFICIAL DEL URUGUAY
presentación del SGM orígenes cometidos Material cartográfico (preparación, actualización, conservación, distribución y evaluación) Infraestructura geodésica nacional Visar publicaciones Comisiones de límites Sistemas de información geográfica organización Depende de MDN -> CGE -> CALE -> SGM Áreas: Geodesia y Topografía – Sistemas – Fotogrametría – Cartografía y SIG – Administración y Logística - Comercial

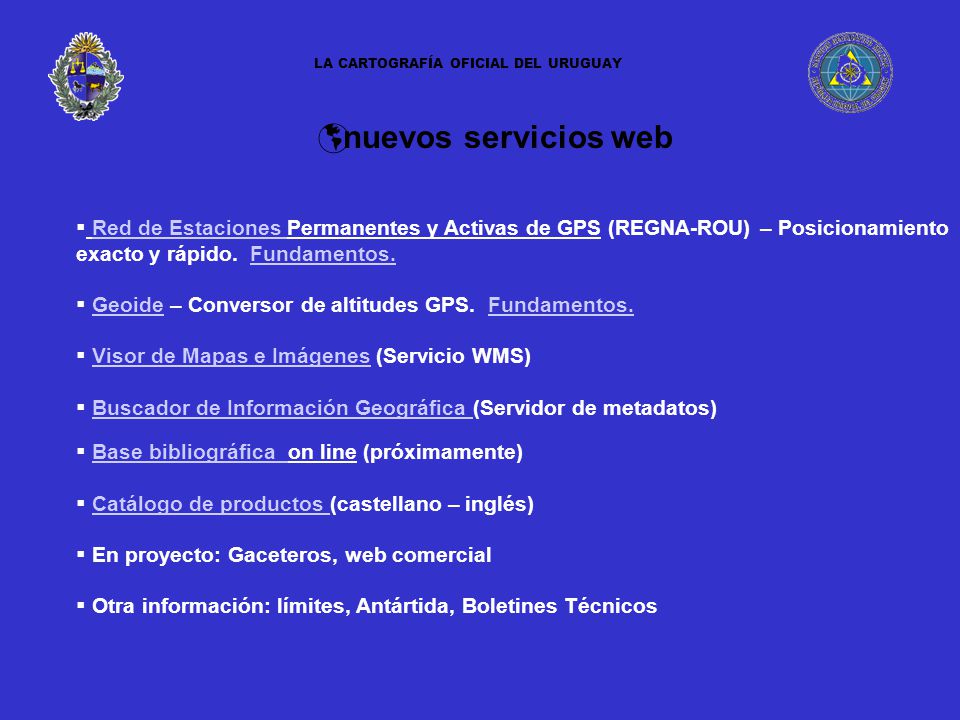

5 LA CARTOGRAFÍA OFICIAL DEL URUGUAY
nuevos servicios web Red de Estaciones Permanentes y Activas de GPS (REGNA-ROU) – Posicionamiento exacto y rápido. Fundamentos. Geoide – Conversor de altitudes GPS. Fundamentos. Visor de Mapas e Imágenes (Servicio WMS) Buscador de Información Geográfica (Servidor de metadatos) Base bibliográfica on line (próximamente) Catálogo de productos (castellano – inglés) En proyecto: Gaceteros, web comercial Otra información: límites, Antártida, Boletines Técnicos

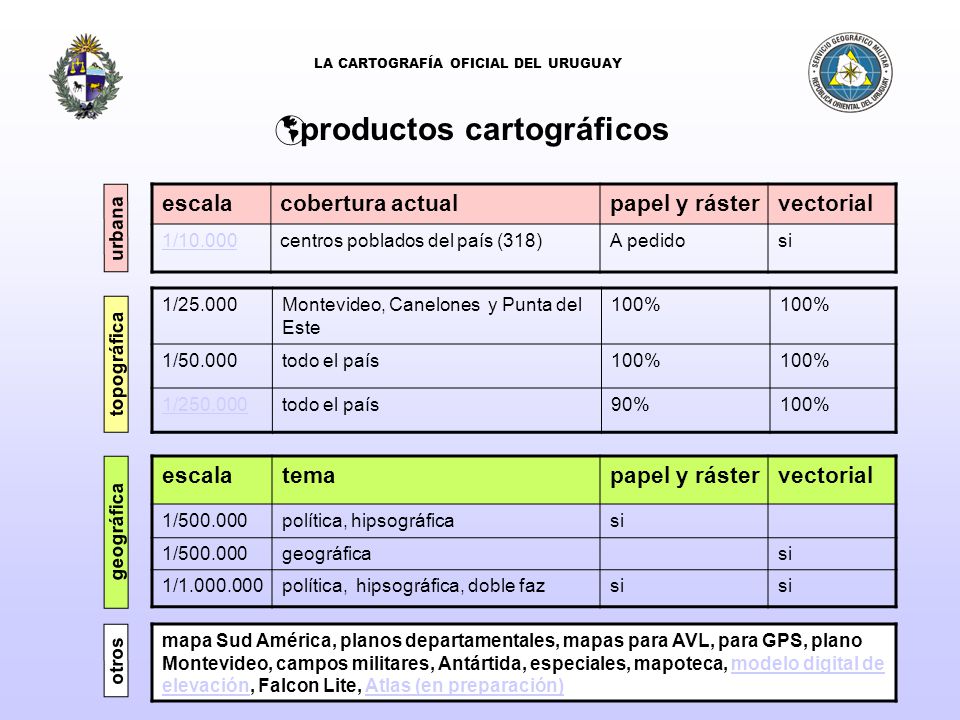

6 productos cartográficos
LA CARTOGRAFÍA OFICIAL DEL URUGUAY productos cartográficos urbana escala cobertura actual papel y ráster vectorial 1/10.000 centros poblados del país (318) A pedido si 1/25.000 Montevideo, Canelones y Punta del Este 100% 1/50.000 todo el país 1/ 90% topográfica geográfica escala tema papel y ráster vectorial 1/ política, hipsográfica si geográfica 1/ política, hipsográfica, doble faz otros mapa Sud América, planos departamentales, mapas para AVL, para GPS, plano Montevideo, campos militares, Antártida, especiales, mapoteca, modelo digital de elevación, Falcon Lite, Atlas (en preparación)

7 “El hombre esta hecho para el error
“El hombre esta hecho para el error. Éste entra en su espíritu con toda naturalidad, pero para descubrir una verdad requiere un gran esfuerzo” Federico El Grande Montevideo 2007

8 Servicio Geográfico Militar
LA CARTOGRAFÍA OFICIAL DEL URUGUAY Gracias Servicio Geográfico Militar Avda. 8 de octubre 3255 Tel

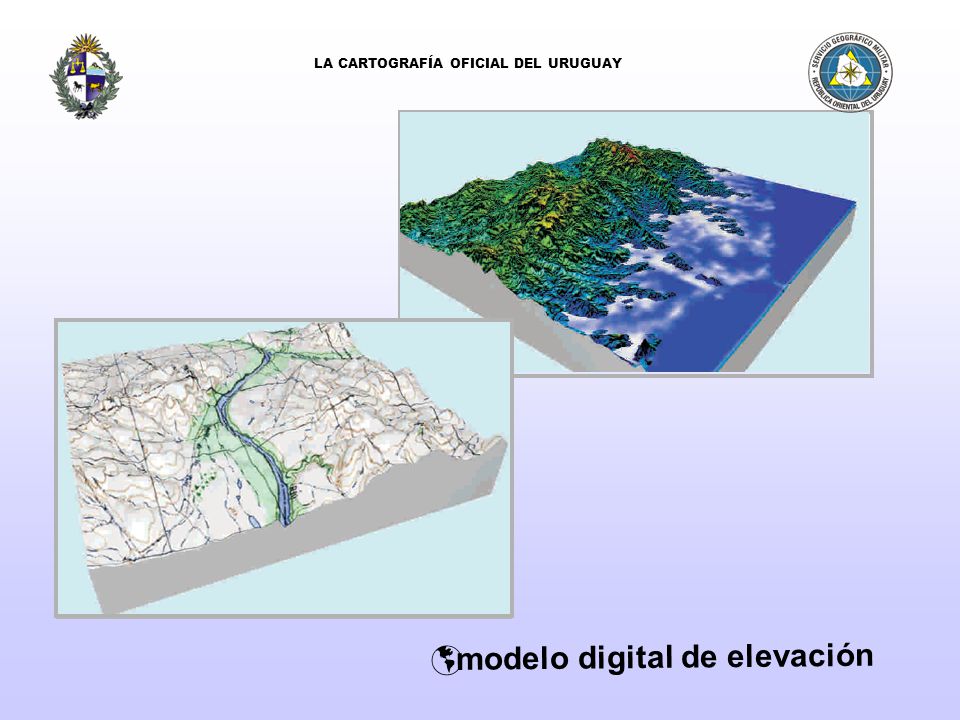

9 modelo digital de elevación
LA CARTOGRAFÍA OFICIAL DEL URUGUAY modelo digital de elevación

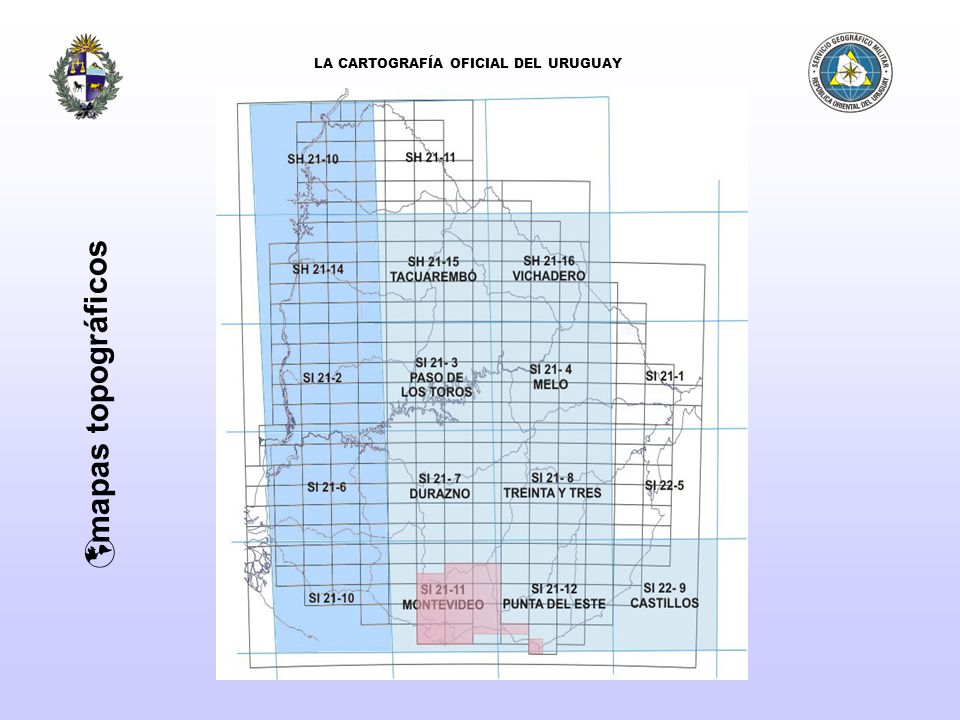

10 LA CARTOGRAFÍA OFICIAL DEL URUGUAY
mapas topográficos

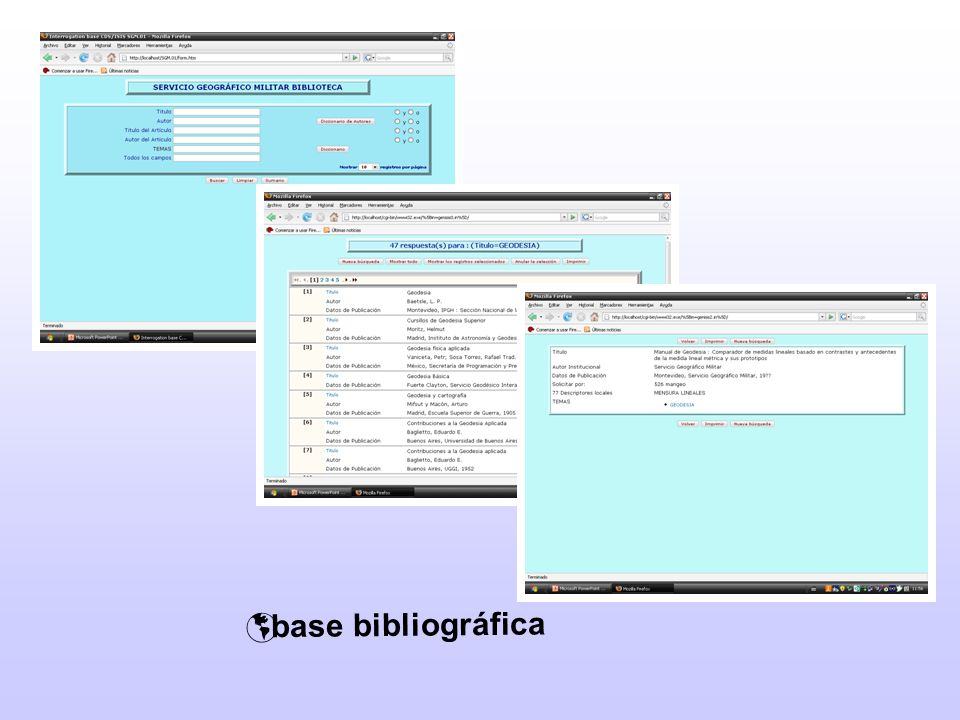

11 base bibliográfica

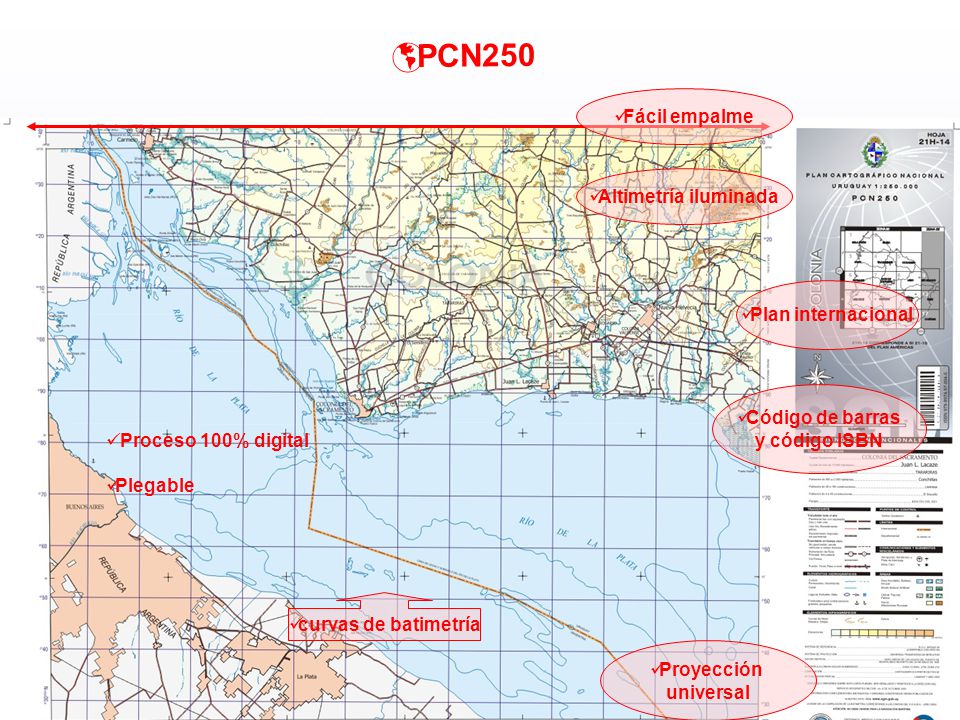

12 PCN250 Fácil empalme Altimetría iluminada Plan internacional
Código de barras y código ISBN Proceso 100% digital Plegable curvas de batimetría Proyección universal

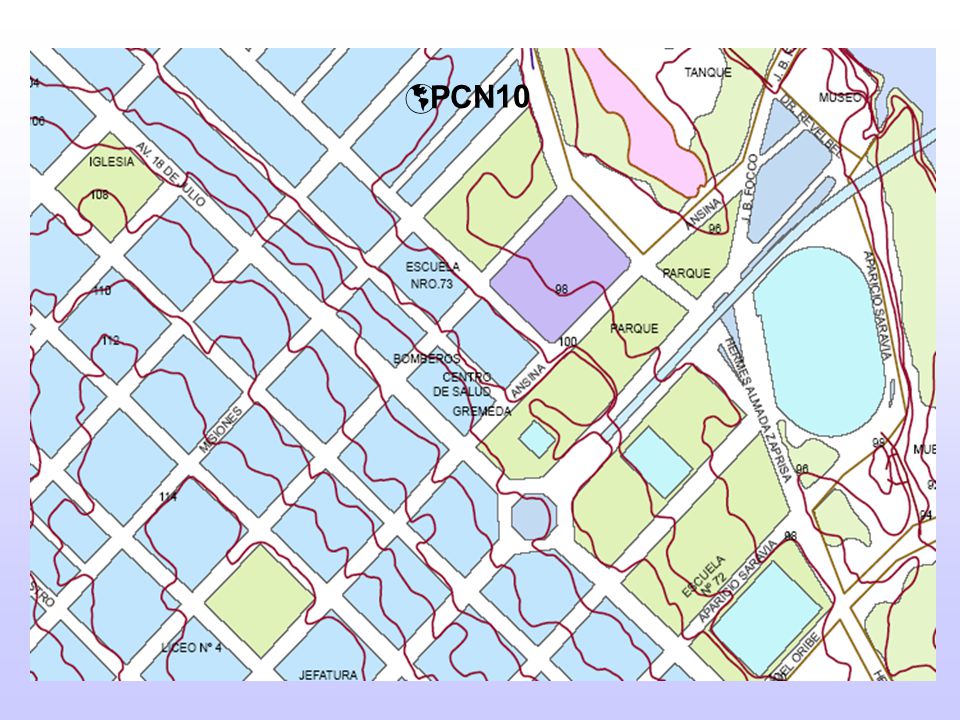

13 PCN10

14 atlas

15 Posicionamiento absoluto con navegador
32 m max 5 to 10 mts normal

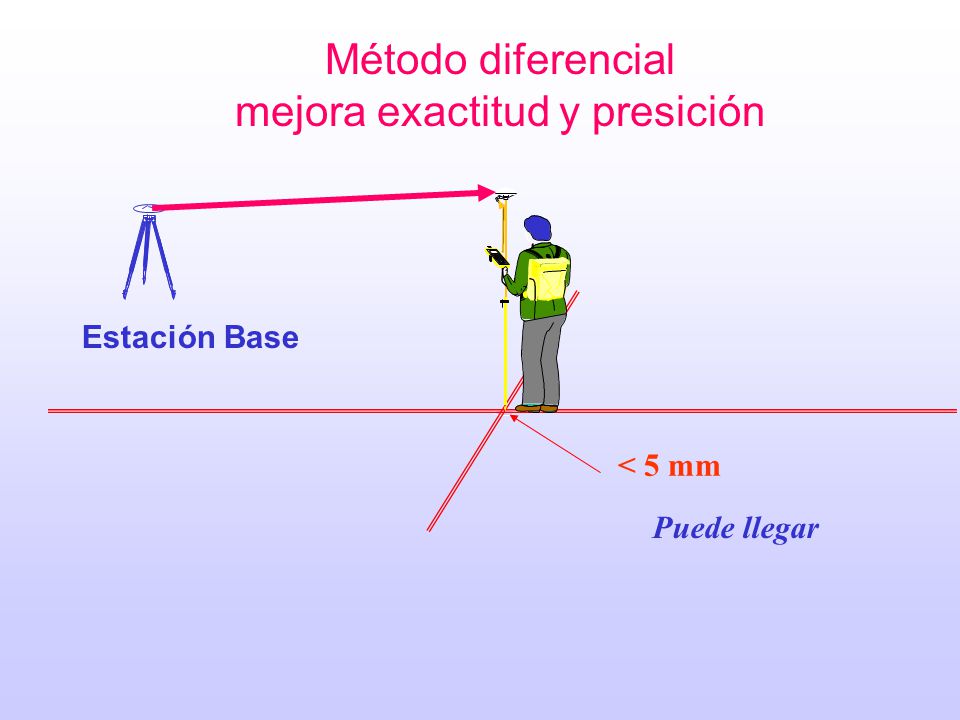

16 Método diferencial mejora exactitud y presición
< 5 mm Estación Base Puede llegar

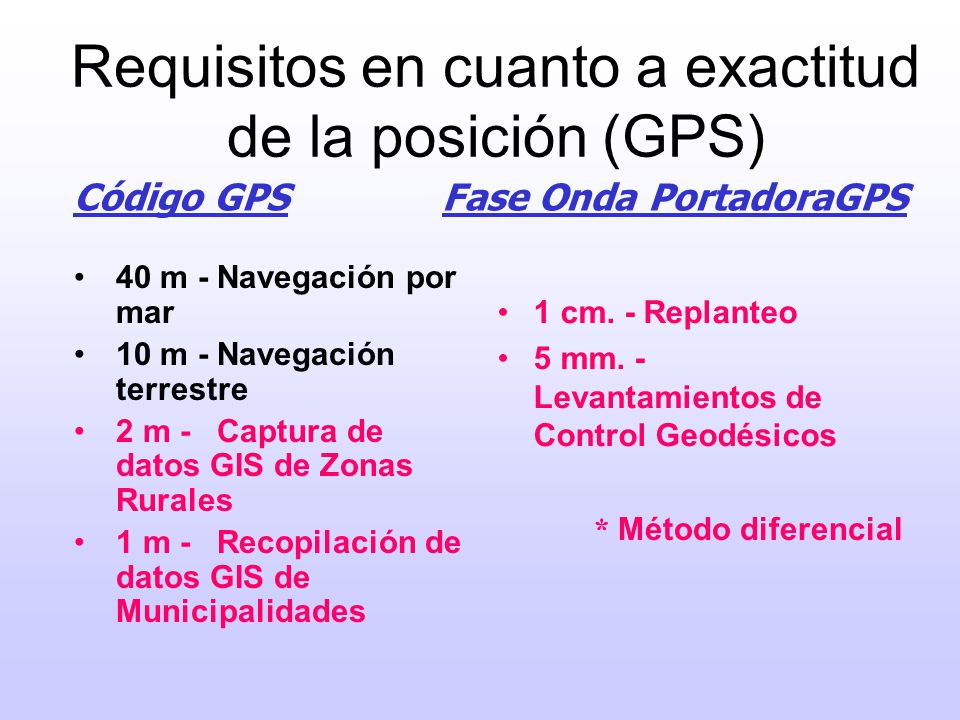

17 Requisitos en cuanto a exactitud de la posición (GPS)
Código GPS Fase Onda PortadoraGPS 40 m - Navegación por mar 10 m - Navegación terrestre 2 m - Captura de datos GIS de Zonas Rurales 1 m - Recopilación de datos GIS de Municipalidades 1 cm. - Replanteo 5 mm. - Levantamientos de Control Geodésicos * Método diferencial

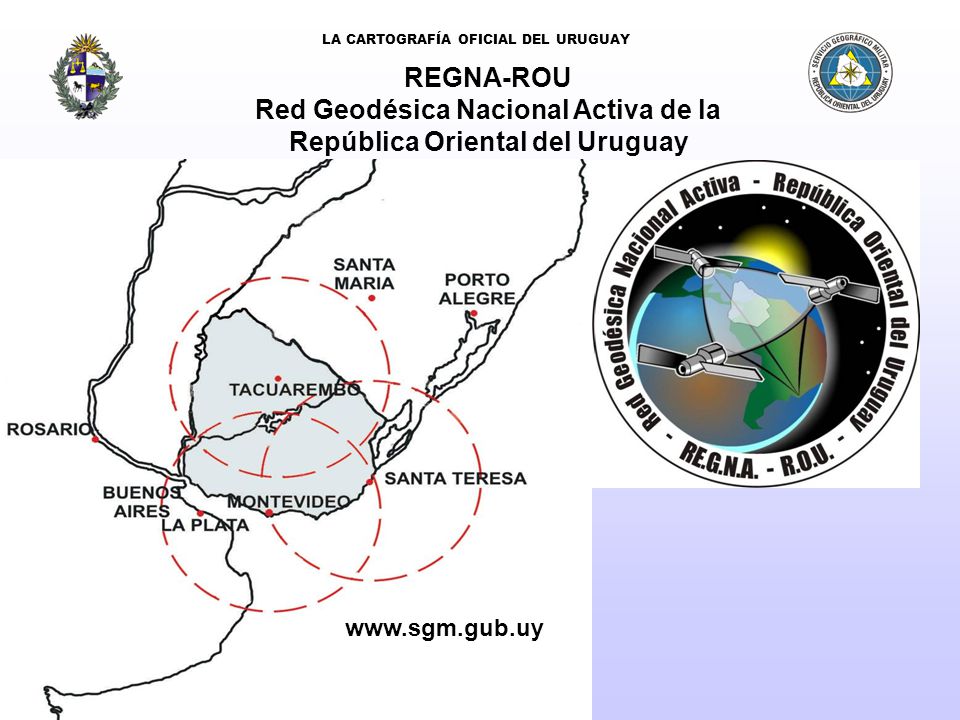

18 Red Geodésica Nacional Activa de la República Oriental del Uruguay
LA CARTOGRAFÍA OFICIAL DEL URUGUAY REGNA-ROU Red Geodésica Nacional Activa de la República Oriental del Uruguay

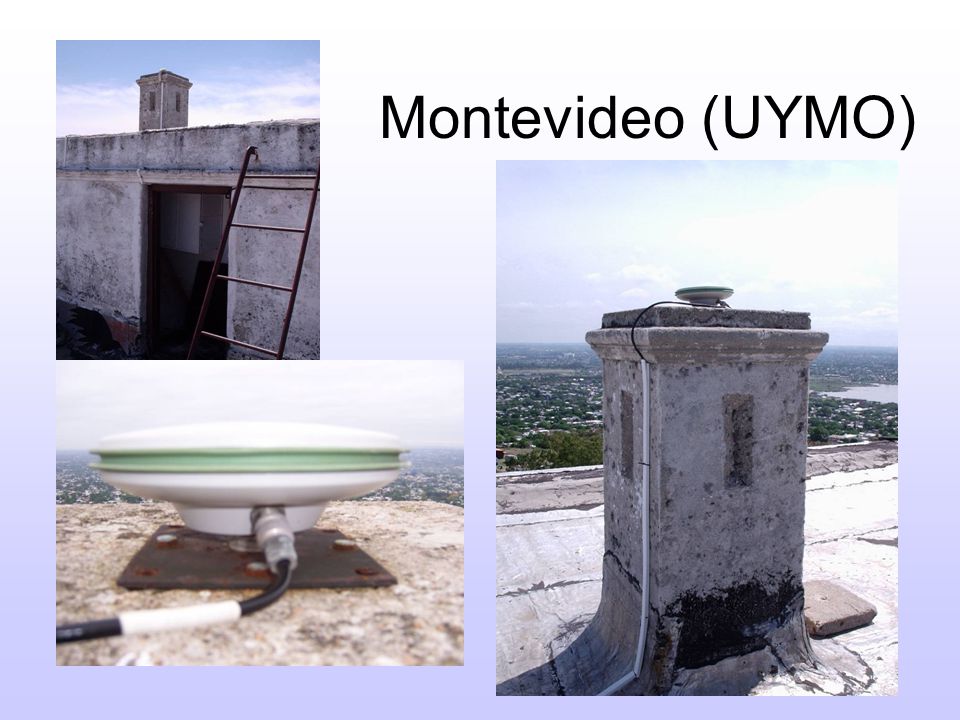

19 Montevideo (UYMO)

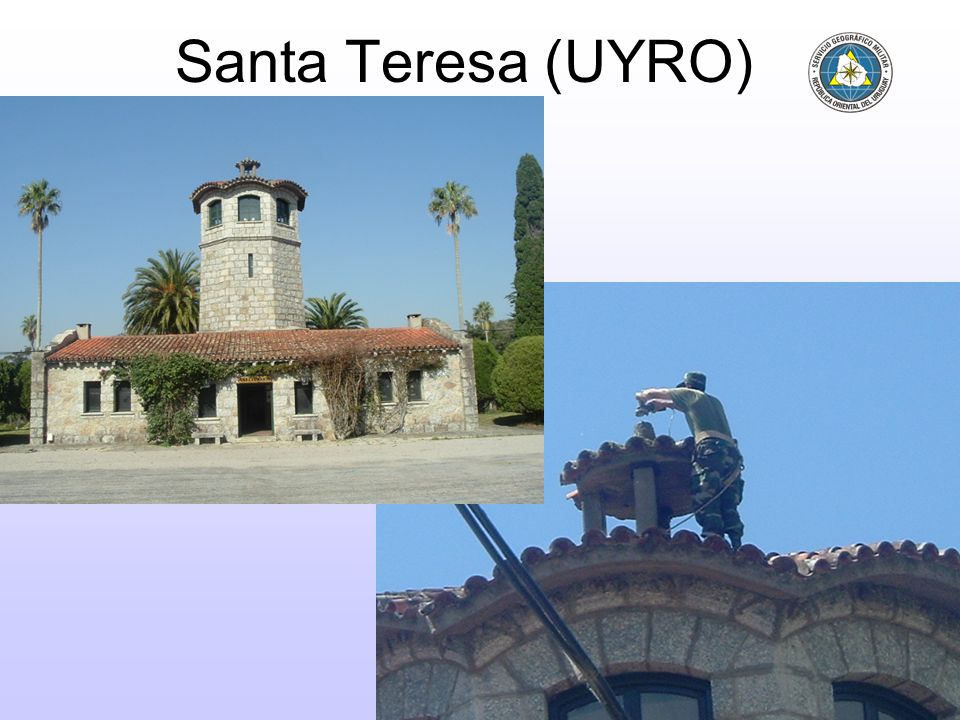

20 Santa Teresa (UYRO)

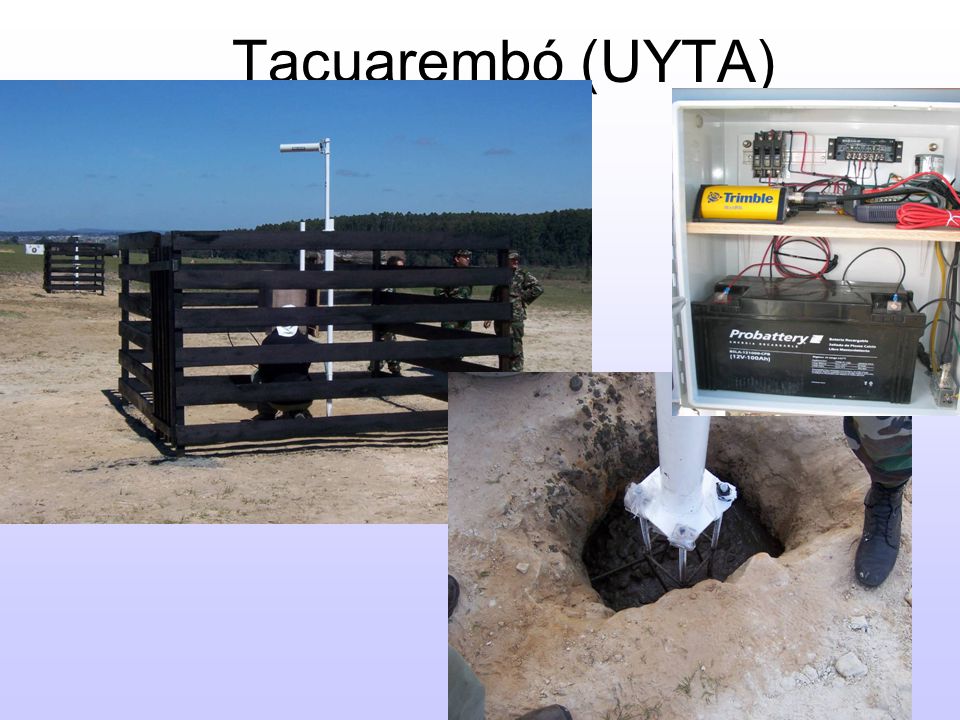

21 Tacuarembó (UYTA)

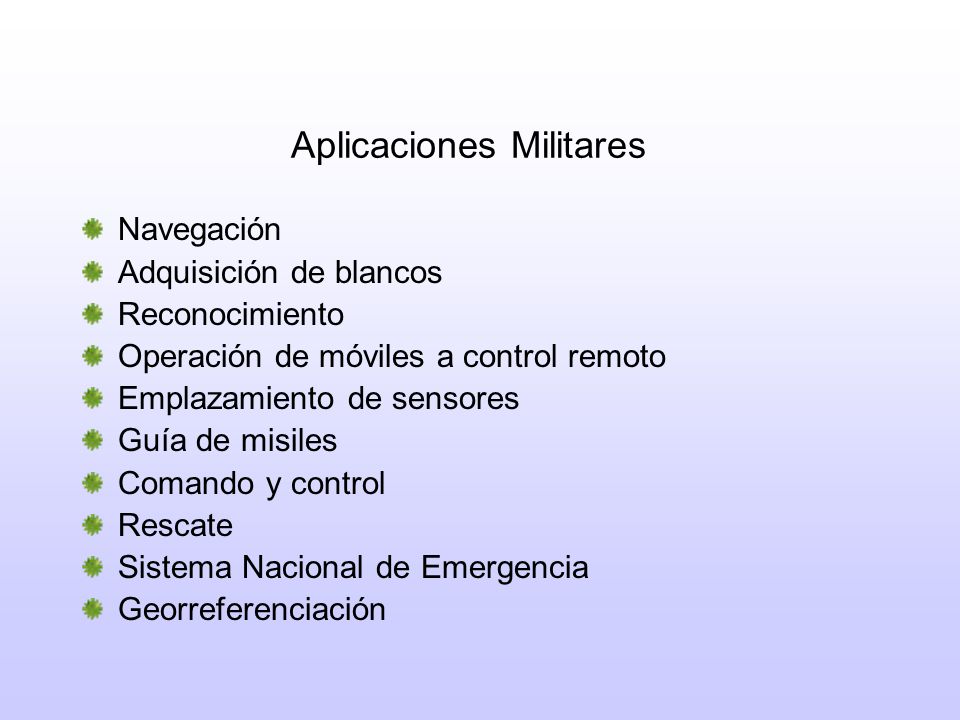

22 Aplicaciones Militares
Navegación Adquisición de blancos Reconocimiento Operación de móviles a control remoto Emplazamiento de sensores Guía de misiles Comando y control Rescate Sistema Nacional de Emergencia Georreferenciación

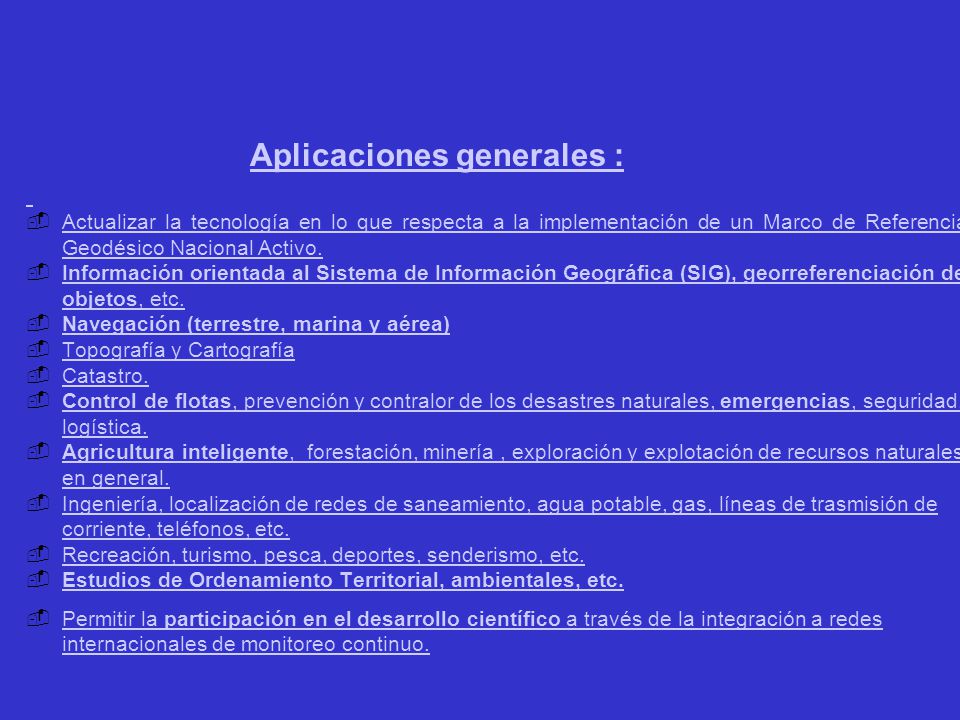

23 Aplicaciones generales :
Actualizar la tecnología en lo que respecta a la implementación de un Marco de Referencia Geodésico Nacional Activo. Información orientada al Sistema de Información Geográfica (SIG), georreferenciación de objetos, etc. Navegación (terrestre, marina y aérea) Topografía y Cartografía Catastro. Control de flotas, prevención y contralor de los desastres naturales, emergencias, seguridad, logística. Agricultura inteligente, forestación, minería , exploración y explotación de recursos naturales en general. Ingeniería, localización de redes de saneamiento, agua potable, gas, líneas de trasmisión de corriente, teléfonos, etc. Recreación, turismo, pesca, deportes, senderismo, etc. Estudios de Ordenamiento Territorial, ambientales, etc. Permitir la participación en el desarrollo científico a través de la integración a redes internacionales de monitoreo continuo.

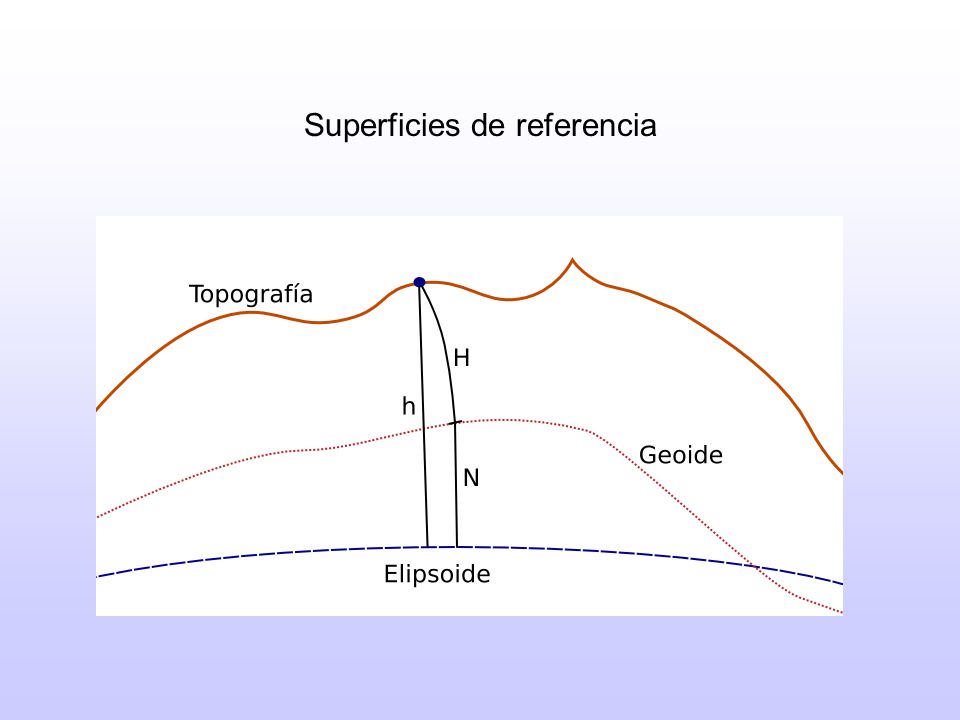

24 Superficies de referencia

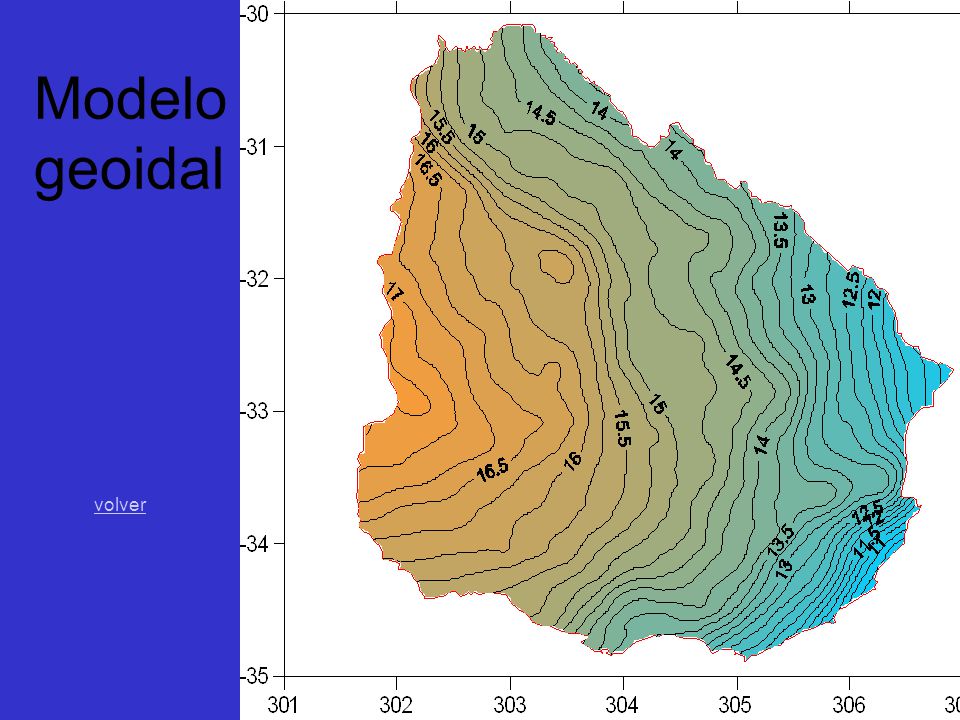

25 Modelo geoidal volver

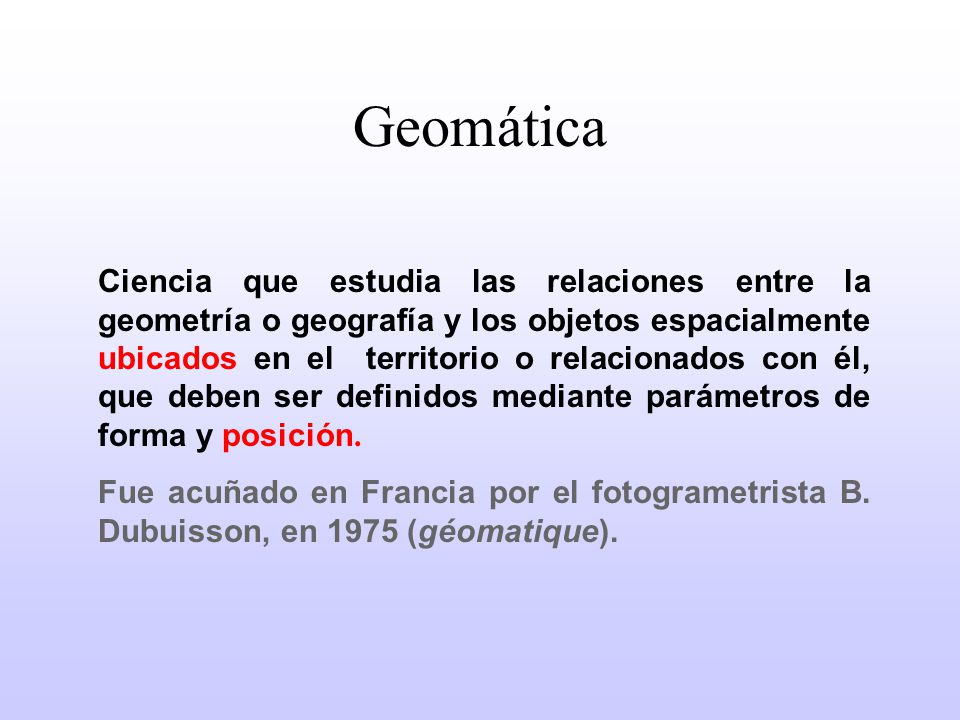

26 Geomática Ciencia que estudia las relaciones entre la geometría o geografía y los objetos espacialmente ubicados en el territorio o relacionados con él, que deben ser definidos mediante parámetros de forma y posición. Fue acuñado en Francia por el fotogrametrista B. Dubuisson, en 1975 (géomatique).

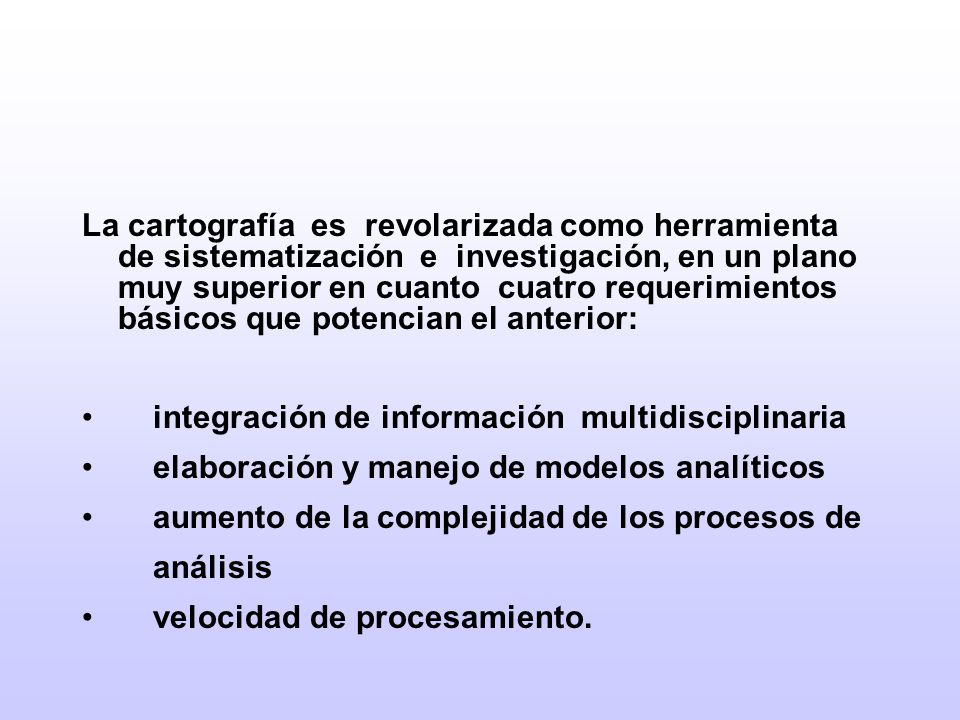

27 La cartografía es revolarizada como herramienta de sistematización e investigación, en un plano muy superior en cuanto cuatro requerimientos básicos que potencian el anterior: integración de información multidisciplinaria elaboración y manejo de modelos analíticos aumento de la complejidad de los procesos de análisis velocidad de procesamiento.

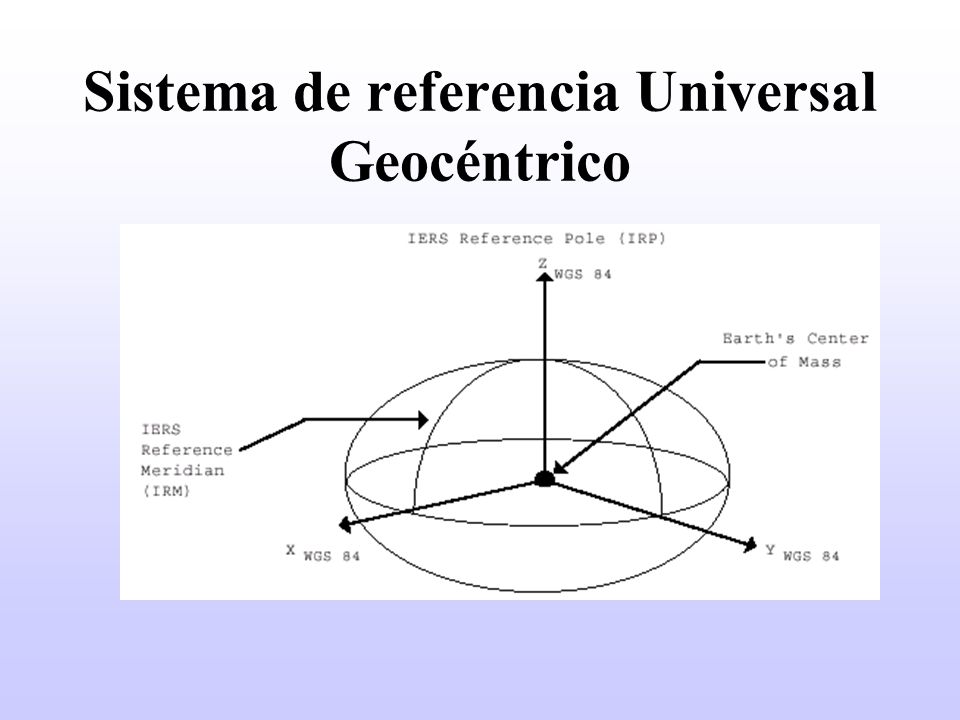

28 Sistema de referencia Universal Geocéntrico

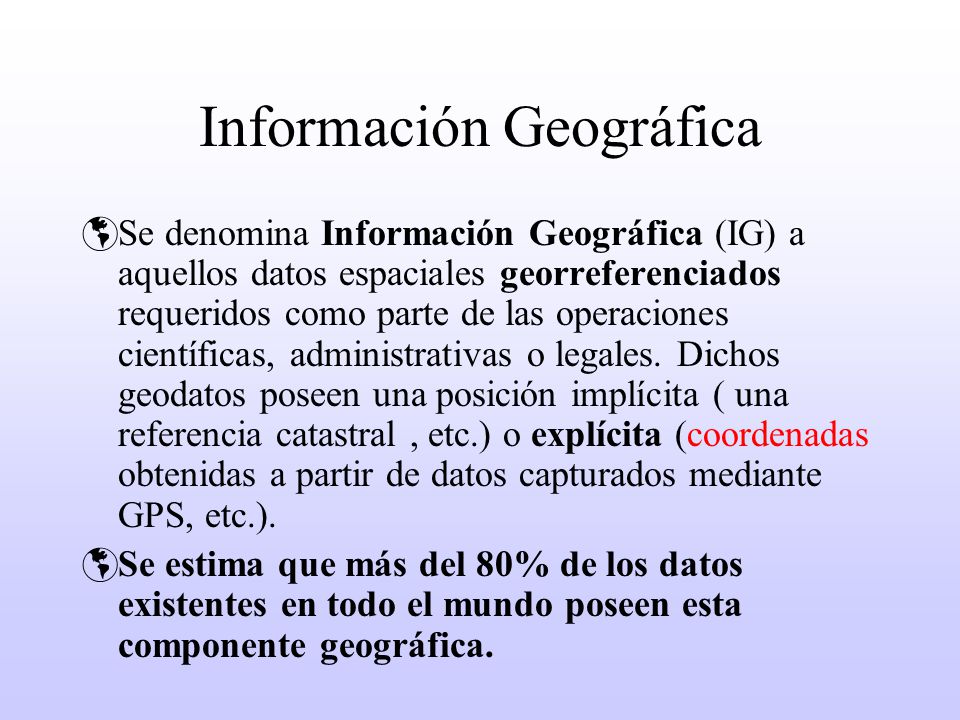

29 Información Geográfica
Se denomina Información Geográfica (IG) a aquellos datos espaciales georreferenciados requeridos como parte de las operaciones científicas, administrativas o legales. Dichos geodatos poseen una posición implícita ( una referencia catastral , etc.) o explícita (coordenadas obtenidas a partir de datos capturados mediante GPS, etc.). Se estima que más del 80% de los datos existentes en todo el mundo poseen esta componente geográfica.

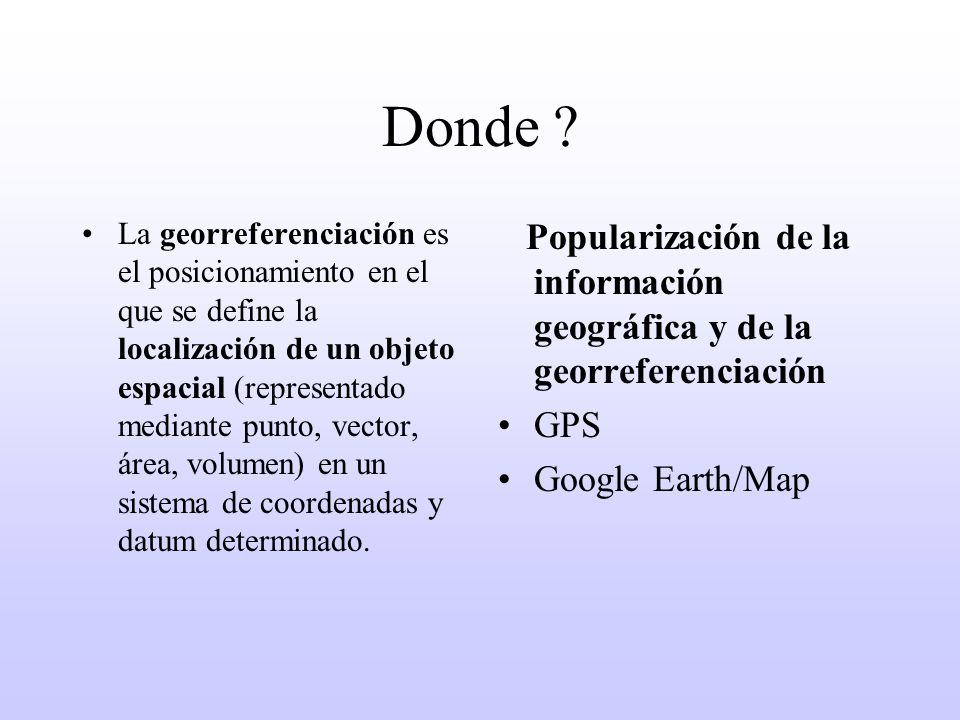

30 Donde ? La georreferenciación es el posicionamiento en el que se define la localización de un objeto espacial (representado mediante punto, vector, área, volumen) en un sistema de coordenadas y datum determinado. Popularización de la información geográfica y de la georreferenciación GPS Google Earth/Map

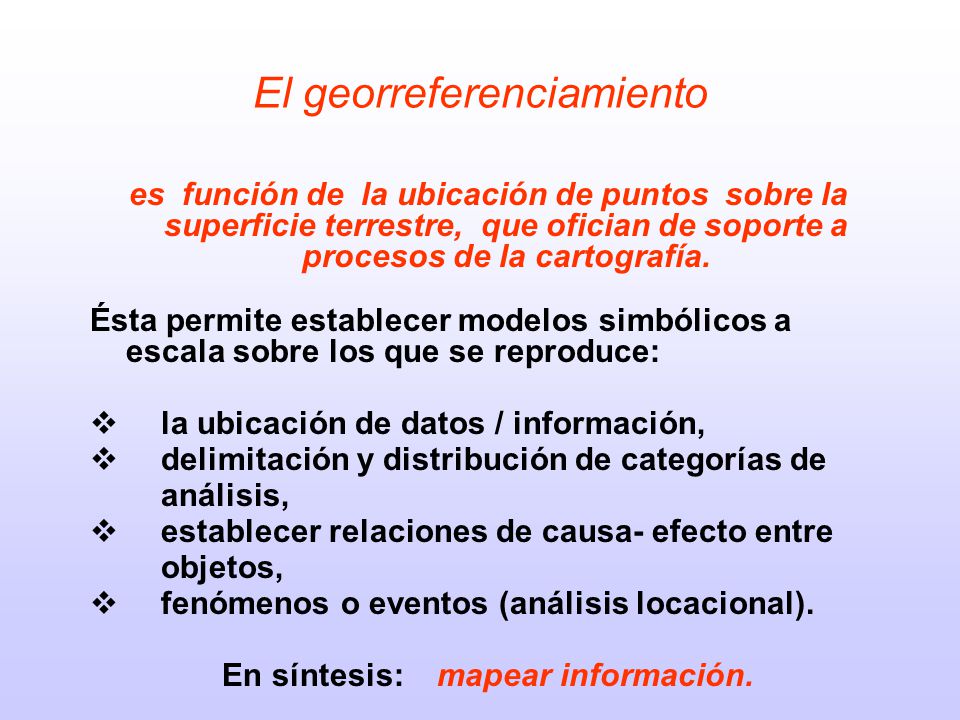

31 El georreferenciamiento
es función de la ubicación de puntos sobre la superficie terrestre, que ofician de soporte a procesos de la cartografía. Ésta permite establecer modelos simbólicos a escala sobre los que se reproduce: la ubicación de datos / información, delimitación y distribución de categorías de análisis, establecer relaciones de causa- efecto entre objetos, fenómenos o eventos (análisis locacional). En síntesis: mapear información.

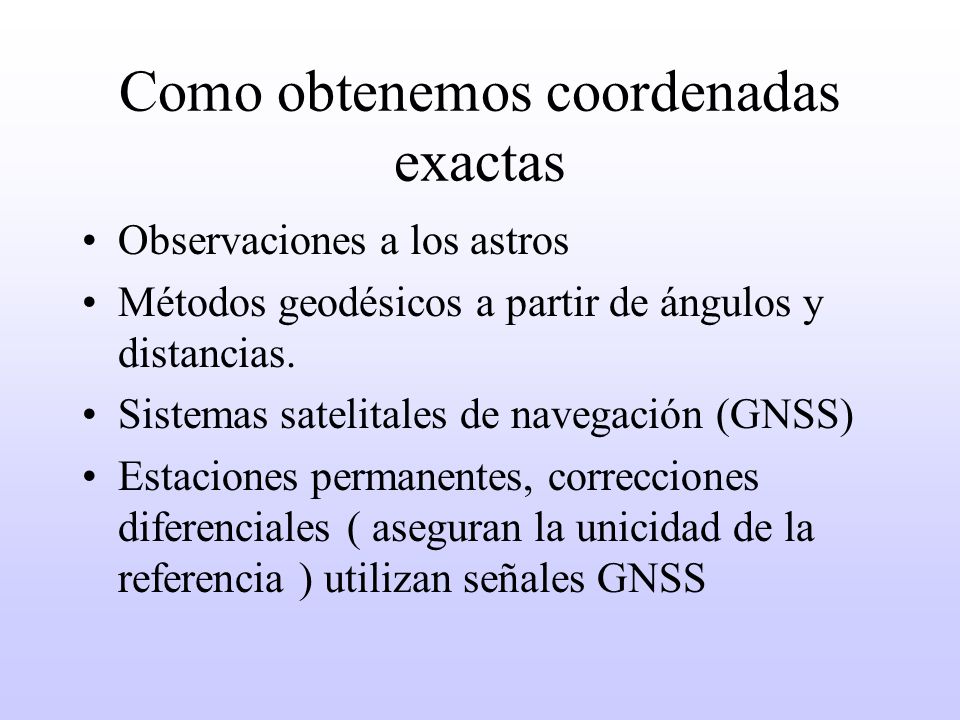

32 Como obtenemos coordenadas exactas
Observaciones a los astros Métodos geodésicos a partir de ángulos y distancias. Sistemas satelitales de navegación (GNSS) Estaciones permanentes, correcciones diferenciales ( aseguran la unicidad de la referencia ) utilizan señales GNSS

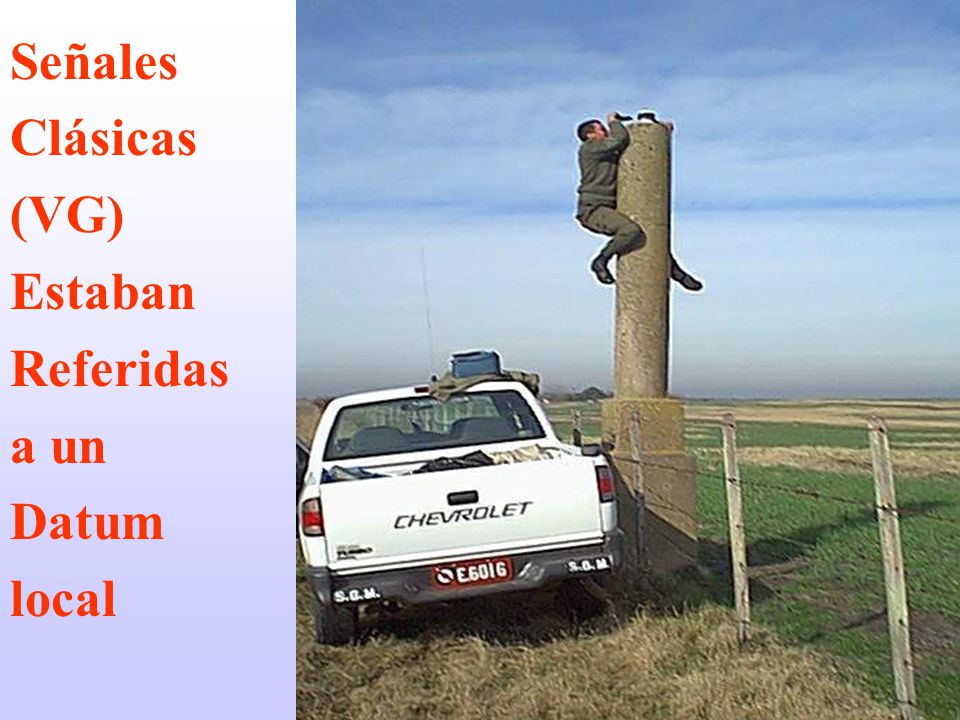

33 Señales Clásicas (VG) Estaban Referidas a un Datum local

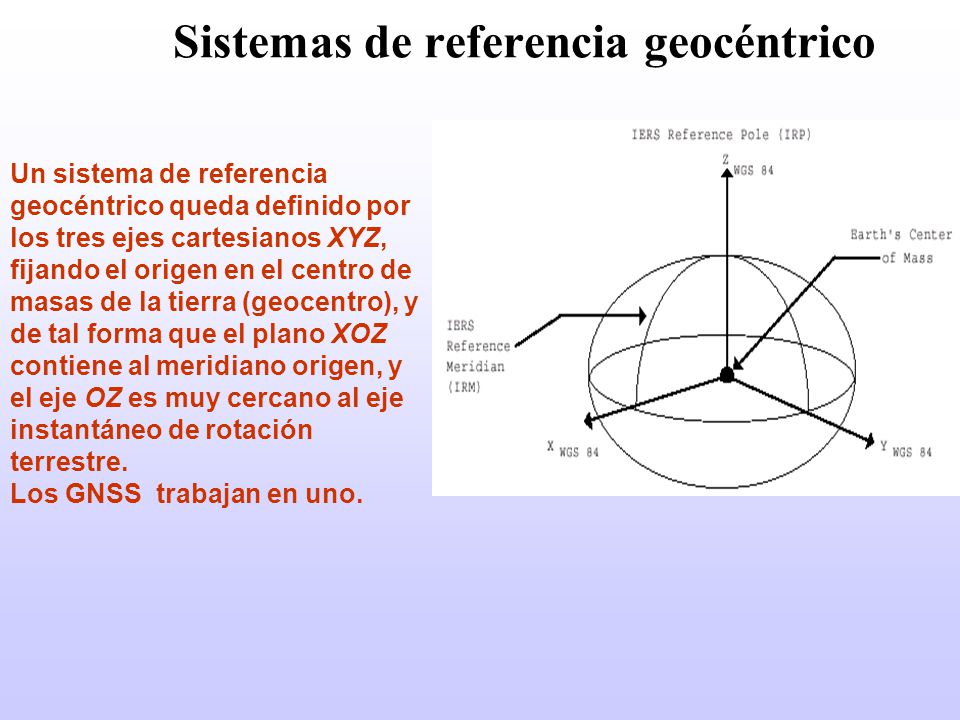

34 Sistemas de referencia geocéntrico
Un sistema de referencia geocéntrico queda definido por los tres ejes cartesianos XYZ, fijando el origen en el centro de masas de la tierra (geocentro), y de tal forma que el plano XOZ contiene al meridiano origen, y el eje OZ es muy cercano al eje instantáneo de rotación terrestre. Los GNSS trabajan en uno.

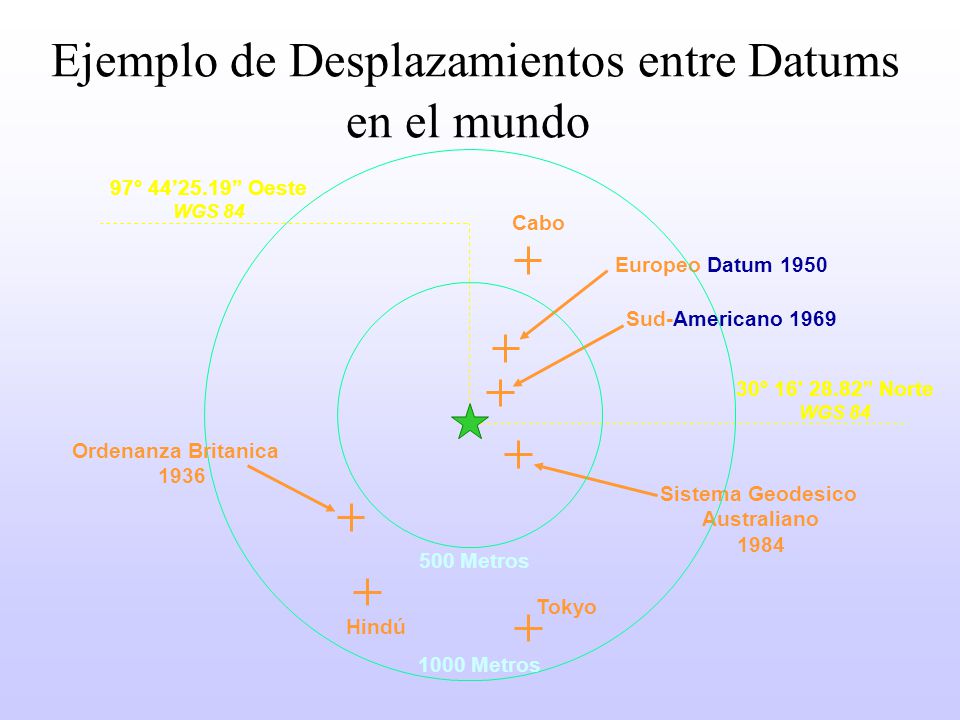

35 Ejemplo de Desplazamientos entre Datums en el mundo
500 Metros 97° 44’25.19” Oeste WGS 84 30° 16' 28.82” Norte 1000 Metros Cabo Europeo Datum 1950 Sud-Americano 1969 Ordenanza Britanica 1936 Sistema Geodesico Australiano 1984 Example of position shift due to using different horizontal datums to fix the value (Longitude and Latitude) of the point in question. Here we can see the Star in the center with the position fixed by GPS on the WGS 84 datum ellipsoid at: 30° 16’ 28.82” North Latitude and 97° 44’ 25.19” West Longitude. Using different reference ellipsoids the points would have the same positional numbers, but would be displaced by as much as 700 meters. In other words if one were aiming at the star (fixed by WGS 84) and used the indicated position shown for the Tokyo Datum they would miss by over 700 meters to the south. Neither the FAA nor ICAO approves the use of coordinate transformation software programs when developing approach and departure procedures because the transformation accuracy is insufficient. During the en route phase a navigation error of several hundred meters is generally not significant because en route airways incorporate a generous lateral and vertical obstruction buffer. That is why GPS en route navigation has been implemented in several States that have not yet completed airport surveys referenced to the WGS-84 datum Hindú Tokyo

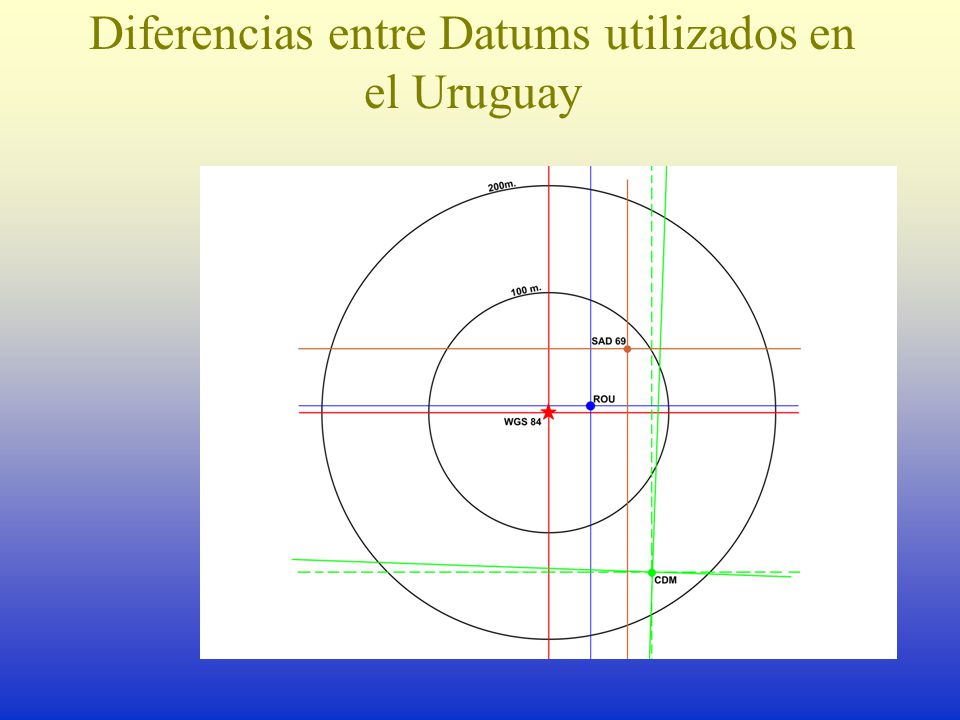

36 Diferencias entre Datums utilizados en el Uruguay

37 Resultados del uso de diferentes Datums
Source: Zurich-American Insurance

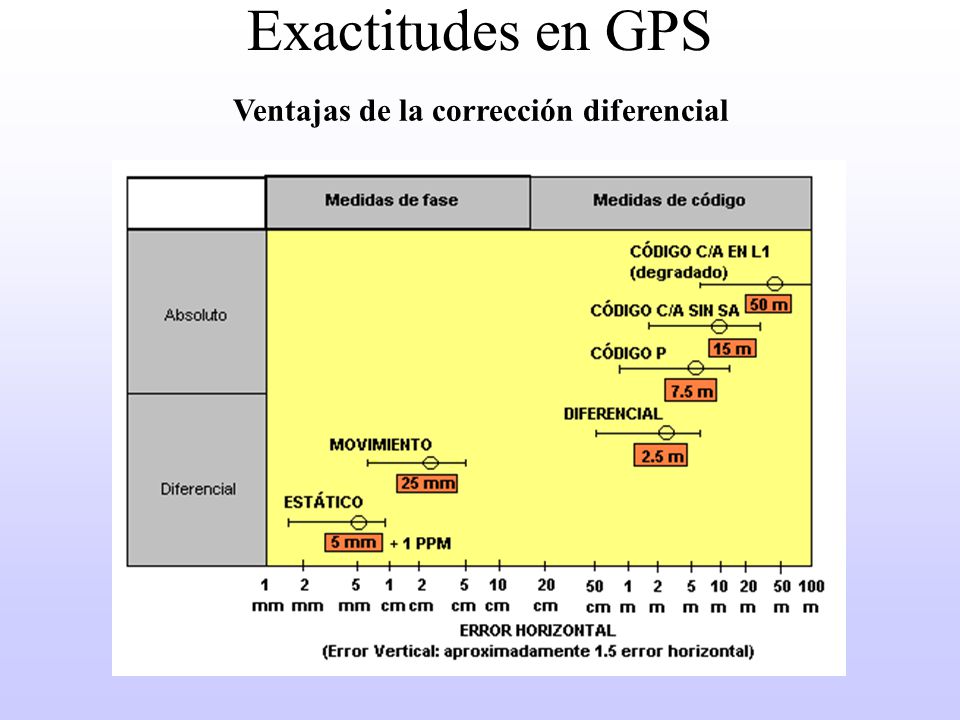

38 Ventajas de la corrección diferencial
Exactitudes en GPS Ventajas de la corrección diferencial

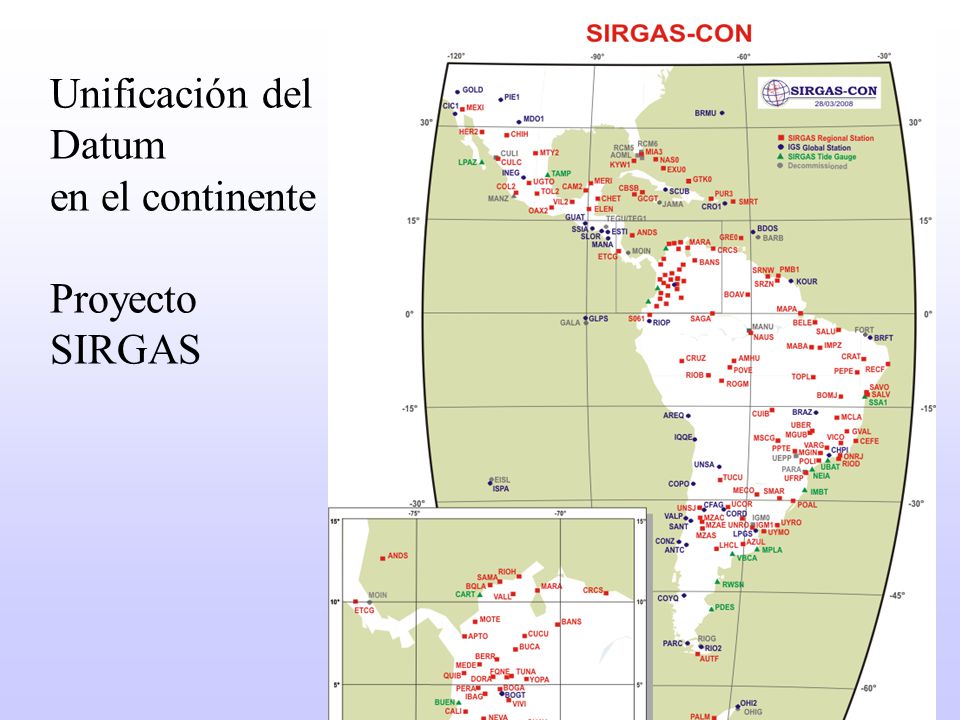

39 Unificación del Datum en el continente Proyecto SIRGAS
