1 Curso Básico de CCTV Empezar por un saludo
Elaboró: Ramón Mata

2 Bienvenidos

3 Agenda Introduccion Conceptos basicos Receso
Sistemas de videovigilancia Componentes Grabadores Receso Practica sistema CCTV basico

4 ¿Qué es un sistema de video vigilancia?
Es una tecnología de vigilancia visual, diseñada para el monitoreo de ambientes varios, y actividades especificas. Es básicamente una extensión de los sentidos (vista y oído) apoyada por tecnologías de adquisición de imágenes y video.

5 ¿Como se compone un sistema de video vigilancia?
Dispositivo de adquisición de imágenes (Cámara) Medio de transmisión de seña lde video (cableado) Dispositivo donde las imágenes pueden ser monitoreadas, grabadas o ambas.

6 CAMARAS

7 Señal de Video Es una señal eléctrica básica. Producida por la cámara y enviada hasta un punto de monitoreo a través de un sistema de transmisión alámbrico o inalámbrico. Para términos de sistemas de circuito cerrado de televisión esta señal es denominada como Video Compuesto.

8 Señal de Video

9 Lentes Un lente se encarga de concentrar y enfocar la luz entrante en el procesador fotosensible de la cámara. Hay lentes fijos, con un ángulo de apertura fijo y lentes de ángulo de apertura variable o vari-focal.

10 Lentes

11 Cámaras Una cámara es un dispositivo que convierte la luz que pasa a través de un lente en una señal eléctrica. Envían la señal a través de un medio de transmisión hacia un monitor o grabador. Usa circuitos fotosensibles (CCD o CMOS).

12 Camaras CMOS CCD

13 Sistemas de Transmisión
Transporta la señal desde la cámara al punto de monitoreo en tiempo real. Los medios de transmisión para video analógico más comunes son: • Cable Coaxial • Cable UTP • Fibra Óptica • Inalámbrico Análogo.

14 Sistemas de Transmisión
Cable Coaxial (hasta 100mt. De distancia) Cable UTP (hasta 5000mt. De distancia con tranceptores) FibraOptica (hasta 64km monomodo, 20km multimodo)

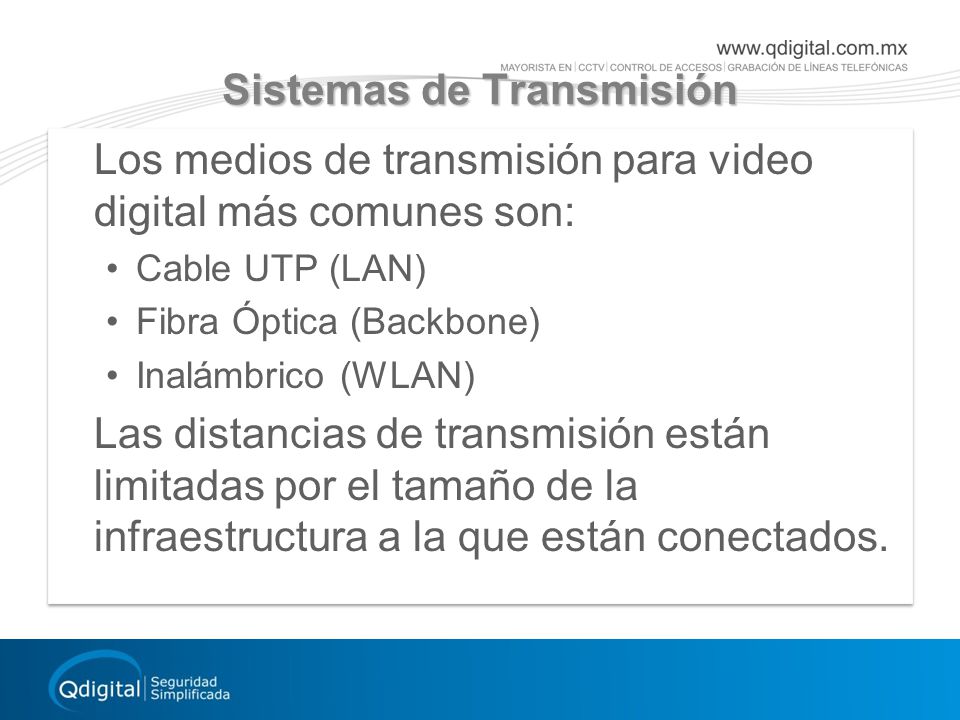

15 Sistemas de Transmisión
Los medios de transmisión para video digital más comunes son: Cable UTP (LAN) Fibra Óptica (Backbone) Inalámbrico (WLAN) Las distancias de transmisión están limitadas por el tamaño de la infraestructura a la que están conectados.

16 Monitores Convierten las señales eléctricas emitidas por la cámara de nuevo en imágenes. Hay muchos tipos de monitores disponibles en el mercado, aunque básicamente se podrían dividir en dos grandes grupos: Análogos y Digitales.

17 Graban la imagen en dispositivos físicos para su posterior evaluación.
Grabadores Graban la imagen en dispositivos físicos para su posterior evaluación. Tipos de Grabadores • Grabadoras de Videocassette (VCR) • Grabadoras Digitales de Video (DVR) • Grabadoras de tiempo lapsado (Time-lapse Recorder)

18 Coffee Break 15 min.

19 Y ACERCAMIENTO CON EL EQUIPO
PRACTICA Y ACERCAMIENTO CON EL EQUIPO

20 DVR’s

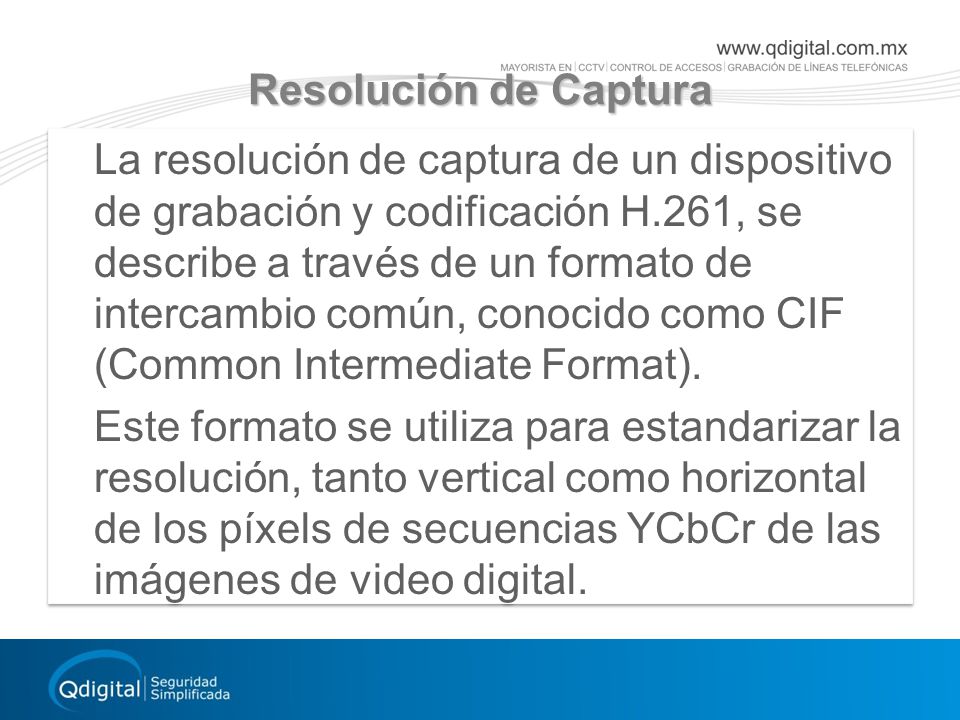

21 Resolución de Captura La resolución de captura de un dispositivo de grabación y codificación H.261, se describe a través de un formato de intercambio común, conocido como CIF (Common Intermediate Format). Este formato se utiliza para estandarizar la resolución, tanto vertical como horizontal de los píxels de secuencias YCbCr de las imágenes de video digital.

22 Resolucion de Captura

23 Tasa de Captura (Framerate)
Es la medidadesignadapara saber el número de imágenesofotogramasqueel dispositivo de grabacióncaptura en un segundo.

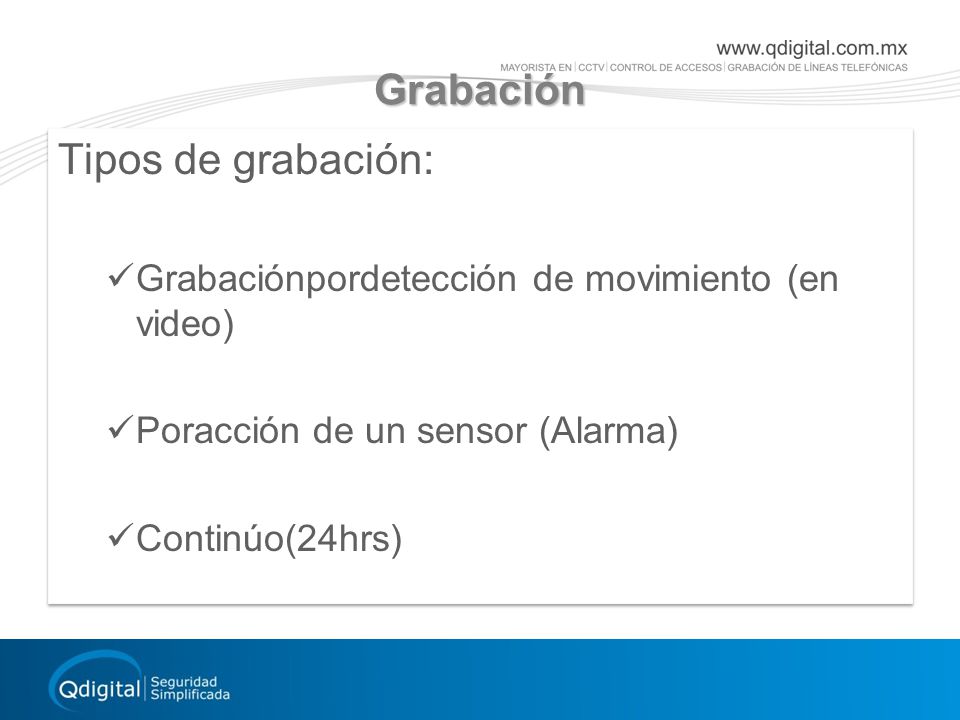

24 Grabación Tipos de grabación:
Grabaciónpordetección de movimiento (en video) Poracción de un sensor (Alarma) Continúo(24hrs)

25 Compresión Los tipos de compresión de video están definidos por el formato de grabación de imagen (MPEG, JPEG2000, DIVX, RMP) y su algoritmo de compresión (h.261, h.263, h.264, etc.). A mayor grado de compresión el video ocupara menos espacio de almacenamiento y será mas fácil de transmitir, en caso de que este video sea transportado por red o internet, aunque la calidad de la imagen será baja, caso contrario, a menor grado de compresión, la calidad en la imagen será más alta, pero ocupara más espacio en disco duro y su transmisión será más lenta de manera remota a través de red o internet.

26 Compresión

27 Funcionalidad extra del equipo:
Control PTZ Grabación de Audio Entradas y Salidas de Alarma Reproducción de video Respaldo Transmisión de imágenes a través de red o Internet

28 PRACTICA

29 Conclusiónes Un sistema de video vigilancia o CCTV, se compone de camaras de video, medios de transmision y monitoreo y/o grabacion de video. Camaras breve descripcion. Medios de transmision conceptos básicos. Monitores y Grabadores. Introduccion a los video grabadores Manejo basico y prgramacion de un DVR

30 ¿PREGUNTAS?

31 Gracias por su Atención
Elaboró: Ramón Mata
