Manejo básico de la calculadora Casio Algebra FX 2.0 Plus

Presentación del tema: "Manejo básico de la calculadora Casio Algebra FX 2.0 Plus"— Transcripción de la presentación:

1 Manejo básico de la calculadora Casio Algebra FX 2.0 Plus
Unidad 1: Primer contacto con la calculadora Prof. Jean-Pierre Marcaillou

2 Objetivo principal Adquirir una visión general en el funcionamiento básico de Encendido y apagado de la calculadora Teclas , , Teclas , , Tecla Comandos COPY y PASTE - REPLAY -

3 Contenido El teclado El teclado numérico Teclas CTRL, SHIFT, ALPHA
Encendido y apagado de la calculadora Cómo fijar el contraste de la pantalla a través del menú SYSTEM o de la tecla SHIFT con las teclas (◄,►) Cómo especificar el idioma español La tecla MENU La tecla DEL

4 Contenido La tecla AC/ON La tecla CTRL La tecla SHIFT La tecla ALPHA
La tecla ESC La tecla REPLAY La tecla EXE La tecla OPTN Los comandos COPY y PASTE

5 El teclado El teclado de la calculadora CASIO ALGEBRA FX 2.0 PLUS presenta: Treinta y tres teclas de color azul marino con símbolos blancos, Tres teclas grises con símbolos blancos , , La tecla anaranjada , La tecla roja , La tecla verde , La tecla azul La tecla elíptica , y En la parte superior, por debajo de la pantalla, seis teclas plateadas con las expresiones que van de a 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 - REPLAY - 20 21 22 23 24 25 26 27 28 29 30 31 32 33 Unidad 1: Primer contacto con la calculadora

6 El teclado numérico Las teclas numéricas [0], [1], [2], [3], [4], [5], [6], [7], [8], [9] junto con las teclas de operaciones aritméticas [ ], [ ], [+], [-] todas de color azul marino permiten realizar las operaciones aritméticas básicas La tecla [.] permite separar la parte entera de la parte decimal La tecla [(–)] permite asignar a un número el signo negativo 7 8 9 4 5 6 1 2 3 Unidad 1: Primer contacto con la calculadora

7 Teclas CTRL, SHIFT, ALPHA
Además, se observa que sobre la mayor parte de las teclas aparecen símbolos o siglas de color verde, anaranjado o rojo Para acceder a dichos símbolos o siglas se debe primero presionar la tecla para los comandos de color verde e inmediatamente después la tecla correspondiente a la cual se desea acceder; se procede de la misma manera con las teclas y para los comandos de color anaranjado y para los comandos de color y rojo respectivamente Unidad 1: Primer contacto con la calculadora

8 Encendido y apagado de la calculadora
Encienda la calculadora presionando la tecla Al presionar en forma secuencial las teclas / (OFF) la calculadora se apaga Una secuencia de instrucciones es una sucesión de teclas separadas por el símbolo “ / “ que deben presionarse una a una siguiendo la secuencia de izquierda a derecha Unidad 1: Primer contacto con la calculadora

9 Cómo fijar el contraste de la pantalla
[AC/ ON]/[MENU] [REPLAY] (▲, ►, ▼, ◄) [EXE] Ajusta el contraste a través de la tecla [REPLAY] (◄: claro y ►: oscuro) [F2] Retorna a la pantalla inicial del modo SYSTEM [ESC] Puede ajustar el contraste desde cualquier pantalla que no sea del menú principal a través de la combinación de la tecla [SHIFT] con las teclas (◄) y (►). Para salir del ajuste de contraste presiona nuevamente la tecla [SHIFT]

10 Cómo especificar el idioma español
[AC/ ON]/[MENU] [REPLAY] (▲, ►, ▼, ◄) [EXE] Idioma seleccionado: inglés [F4] (Lang) Selecciona el idioma “Español” a través de la tecla [REPLAY] (▼, ▲) Aparece en la pantalla el idioma seleccionado [F1] (SEL) Aparece en la pantalla entre corchetes el idioma seleccionado [ESC] Regresa a la pantalla original del menú SYSTEM [ESC]

11 menú principal MAIN MENU
La tecla MENU La tecla permite visualizar el menú principal MAIN MENU Para seleccionar un menú de trabajo utiliza la tecla direccional [REPLAY] (▲,►,▼,◄) , la cual permite desplazarse por la pantalla y realzar el menú con el cual desea trabajar Primer contacto con la calculadora

12 La tecla DEL Al presionar varias veces la tecla se logra borrar uno a
uno los caracteres registrados de derecha a izquierda de la posición del cursor

13 La tecla AC/ON La tecla permite encender la calculadora y borrar la pantalla; combinada con la tecla [SHIFT] bajo la forma secuencial [SHIFT] / [AC/ON] apaga la calculadora

14 La tecla SHIFT La tecla permite acceder a los símbolos en anaranjado que activan funciones matemáticas, símbolos matemáticos y comandos de operación y de acceso a menús complementarios Se presiona primeramente la tecla [SHIFT] y seguidamente la tecla que tiene encima el símbolo elegido

15 La tecla CTRL La tecla permite activar los comandos especiales COPY, PASTE, SET UP, CAT/CAL, GY y H-COPY que aparecen en verde sobre la fila de teclas plateadas [F1], [F2], [F3], [F4], [F5], [F6]

16 La tecla ALPHA La tecla permite acceder al teclado alfabético
Se presiona primeramente la tecla [ALPHA] y seguidamente la tecla que tiene encima la letra o carácter requerido

17 La tecla ESC La tecla permite retroceder los pasos a la pantalla previa sin realizar ningún cambio; combinada con la tecla se retorna a la pantalla inicial del modo

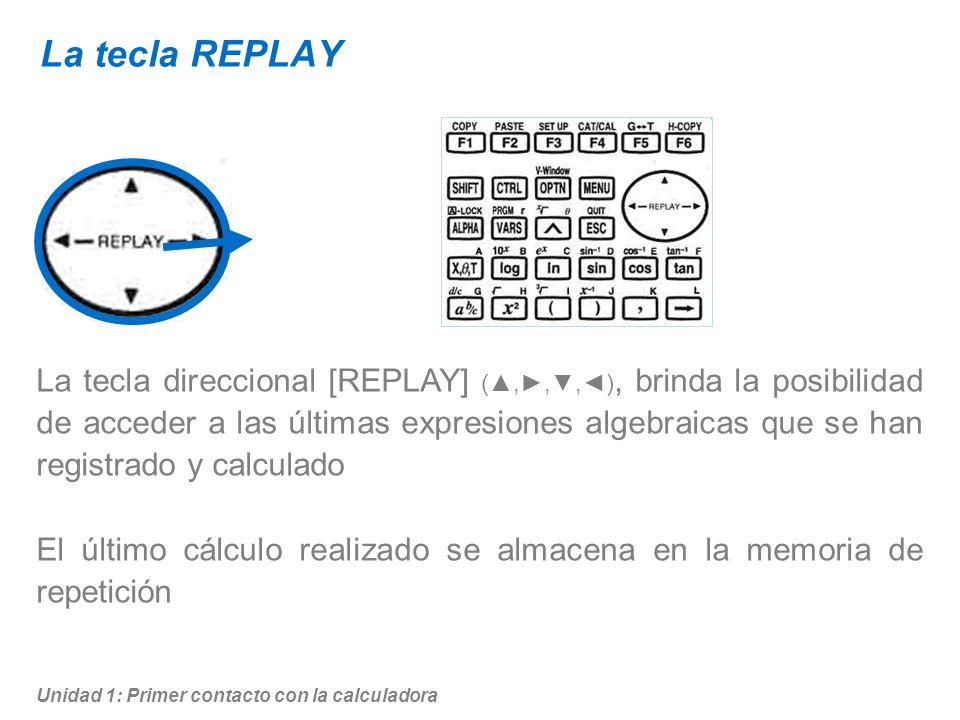

18 La tecla REPLAY La tecla direccional [REPLAY] (▲,►,▼,◄), brinda la posibilidad de acceder a las últimas expresiones algebraicas que se han registrado y calculado El último cálculo realizado se almacena en la memoria de repetición

19 La tecla REPLAY Se puede recuperar este y muchos de los cálculos ingresados anteriormente, presionando varias veces la tecla direccional [REPLAY] hacia arriba Asimismo se puede recuperar el primer cálculo ingresado hasta el más reciente presionando la tecla direccional [REPLAY] hacia abajo Además, al presionar la tecla direccional [REPLAY] hacia la derecha el cursor se ubica automáticamente al comienzo del último cálculo ingresado, permitiendo así corregir o añadir información Al presionar la tecla direccional [REPLAY] hacia la izquierda el cursor se ubica automáticamente al final del último cálculo ingresado permitiendo así corregir o añadir información

20 La tecla EXE La tecla permite visualizar el resultado del cálculo

21 La tecla OPTN La tecla permite visualizar los menús de opciones

22 Los comandos COPY y PASTE
Calcula la expresión Presiona las teclas [1] / [+] / [(] / [1] / / [(] / [2] / [+] / [(] / [1] / / [(] / [3] / [+] / [(] / [1] / / [(] / [4] / [+] / [(] / [1] / / [(] / [5] / [)] / [)] / [)] / [)] / [)] / [)] / [)] / [EXE] . Aparece en la pantalla el resultado 1.43 Observa que la expresión [+] / [(] / [1] / / [(] se repite cuatro veces en la expresión original

23 Los comandos COPY y PASTE
1. Presiona la tecla [AC/ON] para limpiar la pantalla. Seguidamente presiona las teclas [+] / [(] / [1] / / [(] 2. Presiona la tecla [REPLAY] (◄) para mover el cursor hasta el inicio de la expresión y presiona [CTRL].Observa que sobre el signo + el cursor cambia su forma. 3. Presiona la tecla [REPLAY] (►) para mover el cursor hasta el final de la expresión que se desa copiar. 4. Observa que a medidas que se desplaza el cursor se resalta en color negro la parte que se desea copiar.

24 Los comandos COPY y PASTE
5. Presiona las teclas [CTRL] / [F1] (COPY) para activar el comando COPY. Esta instrucción copia en el cortapapeles la instrucción [+] / [(] / [1] / / [(] 6. Presiona la tecla [AC/ON] para limpiar la pantalla y presiona las teclas [1] / [CTRL] / / [F2] (PASTE) / [2] / [CTRL] / [F2] (PASTE) / [3] / [CTRL] / [F2] (PASTE)/ [4] / [CTRL] / [F2] (PASTE) / [5] / [)] / [)] / [)] / [)] / [)] / [)] / [)] / [)] / [EXE] 7. Observa que se obtiene el mismo resultado.
