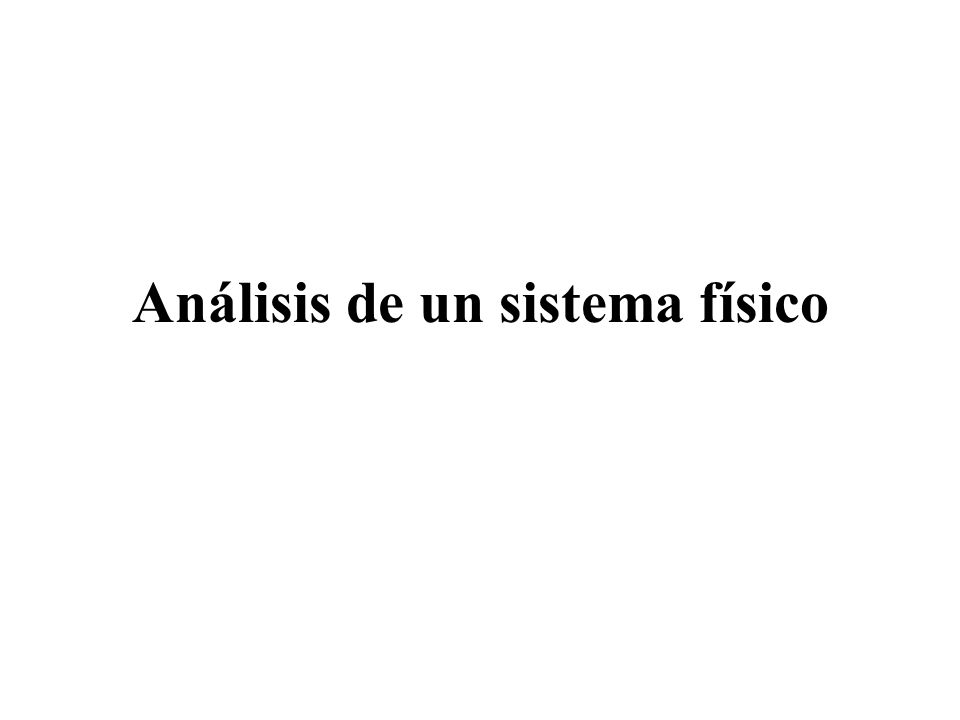

1 Análisis de un sistema físico

2 Análisis de una máquina Objetivo Establecer una guía para analizar una máquina. Beneficios del pensamiento sistemático Elimina barreras que son resultado de nuestras experiencias previas Nos ayuda a cometer menos errores y a evitar la falta de recolección de información importante Nos ayuda a considerar aspectos claves Limitaciones del pensamiento sistemático Nos podemos acostumbrar a hacer las cosas siempre igual, sin creatividad, ni interés por descubrir o conocer Nos podemos perder en los detalles desligando las partes de la función y el propósito del sistema a que pertenecen

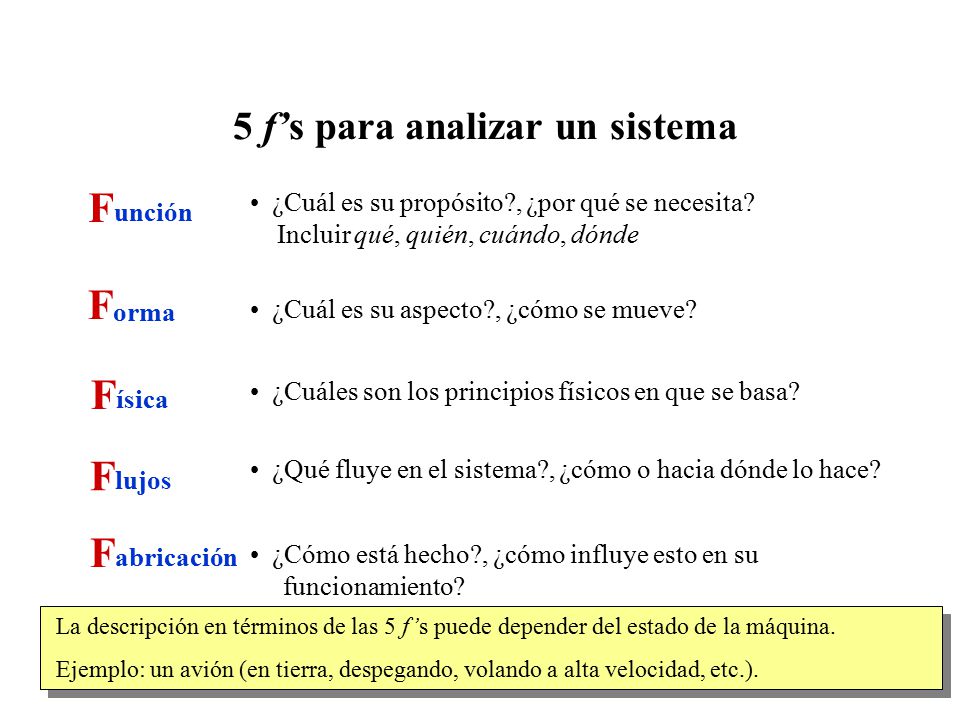

3 5 f’s para analizar un sistema F ¿Cuál es su propósito?, ¿por qué se necesita? Incluir qué, quién, cuándo, dónde unción F orma F ísica F lujos F abricación ¿Cuál es su aspecto?, ¿cómo se mueve? ¿Cuáles son los principios físicos en que se basa? ¿Qué fluye en el sistema?, ¿cómo o hacia dónde lo hace? ¿Cómo está hecho?, ¿cómo influye esto en su funcionamiento? La descripción en términos de las 5 f’s puede depender del estado de la máquina. Ejemplo: un avión (en tierra, despegando, volando a alta velocidad, etc.). La descripción en términos de las 5 f’s puede depender del estado de la máquina. Ejemplo: un avión (en tierra, despegando, volando a alta velocidad, etc.).

4 Sistema de frenado de un auto: función Buena descripción: Sistema que permite al conductor disminuir la velocidad de su automóvil. Debe funcionar en cualquier momento y en cualquier condición. Buena descripción: Sistema que permite al conductor disminuir la velocidad de su automóvil. Debe funcionar en cualquier momento y en cualquier condición. ¿Quién? Buena descripción: Sistema que permite al conductor disminuir la velocidad de su automóvil. Debe funcionar en cualquier momento y en cualquier condición. ¿Qué? Buena descripción: Sistema que permite al conductor disminuir la velocidad de su automóvil. Debe funcionar en cualquier momento y en cualquier condición. ¿Cuándo? Buena descripción: Sistema que permite al conductor disminuir la velocidad de su automóvil. Debe funcionar en cualquier momento y en cualquier condición. ¿Dónde?

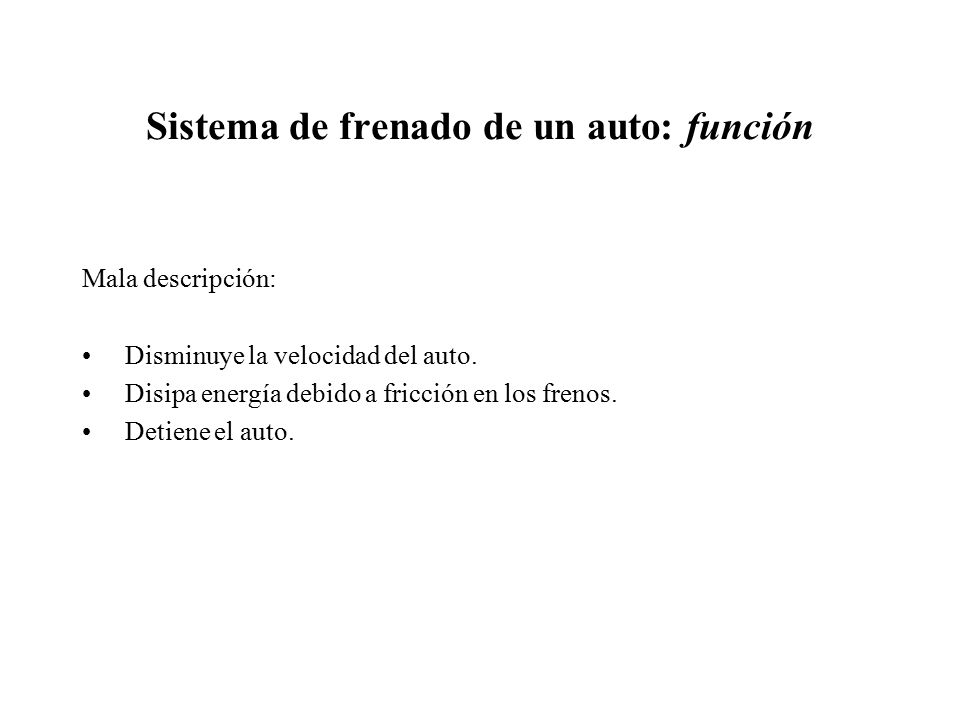

5 Sistema de frenado de un auto: función Mala descripción: Disminuye la velocidad del auto. Disipa energía debido a fricción en los frenos. Detiene el auto.

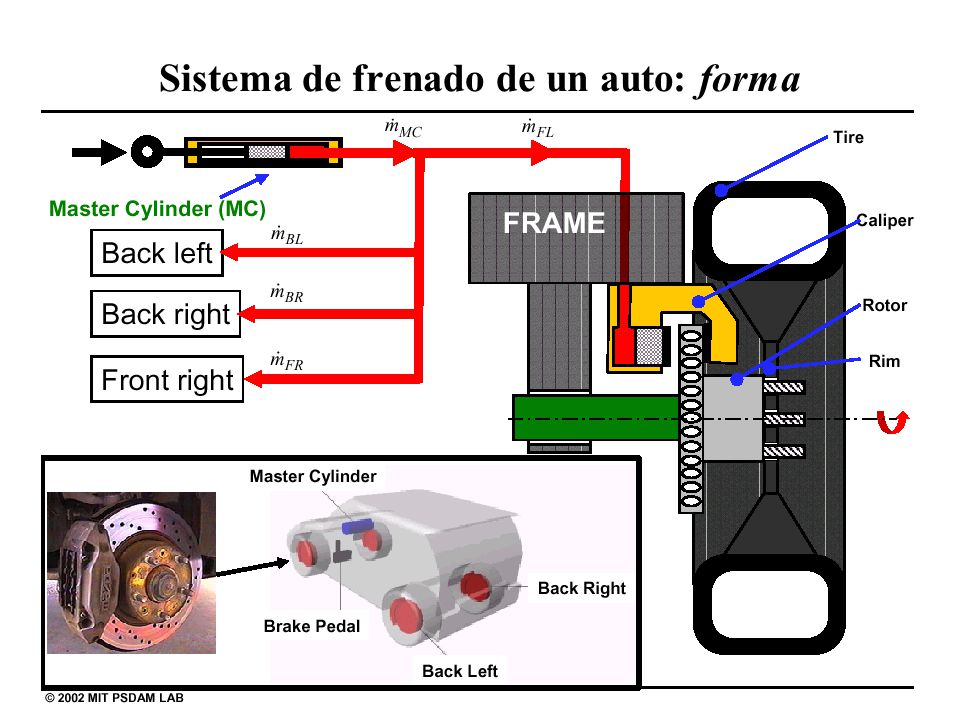

6 Sistema de frenado de un auto: forma

7 MasaEl flujo fluye del cilindro maestro (MC) hacia los pistones de las cuatro llantas (CP) EnergíaMC realiza un trabajo sobre el fluido, y el fluido realiza un trabajo sobre los CP MomentumSe transfiere momentum del MC al fluido, y del fluido a los CP InformaciónLa posición del MC modifica las posiciones de los CP, y puede calcularse en función de éstas. Sistema de frenado de un auto: flujos

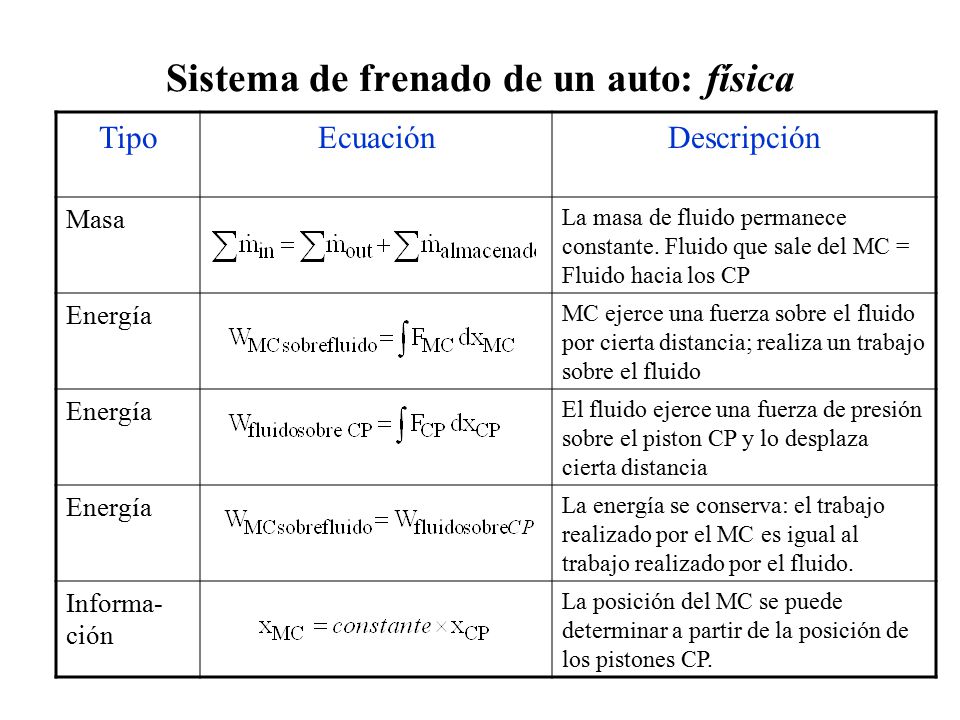

8 Sistema de frenado de un auto: física TipoEcuaciónDescripción Masa La masa de fluido permanece constante. Fluido que sale del MC = Fluido hacia los CP Energía MC ejerce una fuerza sobre el fluido por cierta distancia; realiza un trabajo sobre el fluido Energía El fluido ejerce una fuerza de presión sobre el piston CP y lo desplaza cierta distancia Energía La energía se conserva: el trabajo realizado por el MC es igual al trabajo realizado por el fluido. Informa- ción La posición del MC se puede determinar a partir de la posición de los pistones CP.

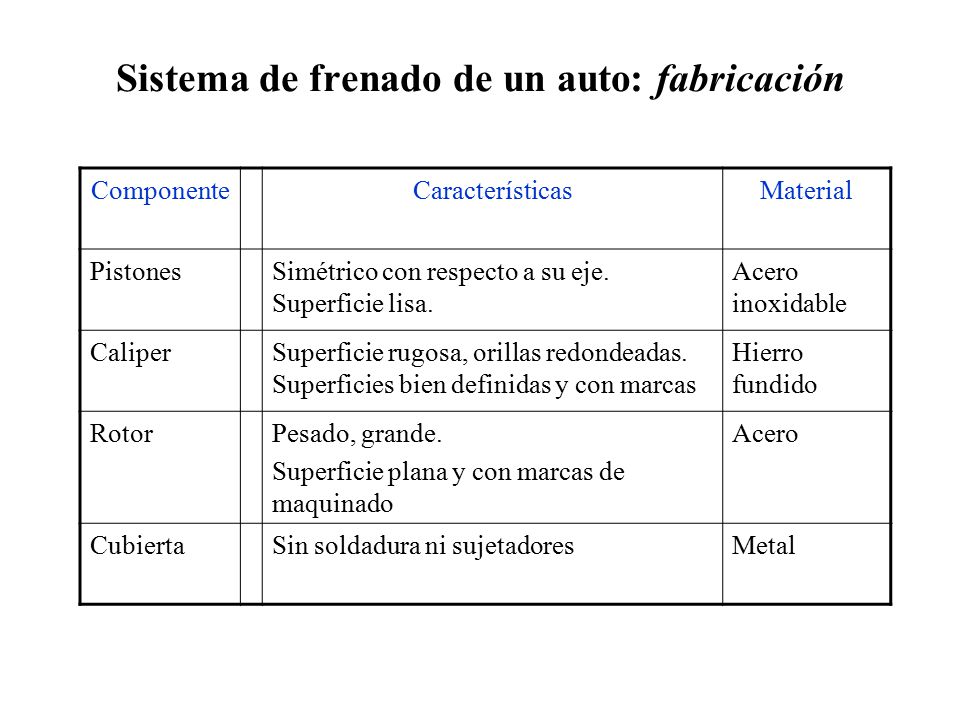

9 Sistema de frenado de un auto: fabricación ComponenteCaracterísticasMaterial PistonesSimétrico con respecto a su eje. Superficie lisa. Acero inoxidable CaliperSuperficie rugosa, orillas redondeadas. Superficies bien definidas y con marcas Hierro fundido RotorPesado, grande. Superficie plana y con marcas de maquinado Acero CubiertaSin soldadura ni sujetadoresMetal

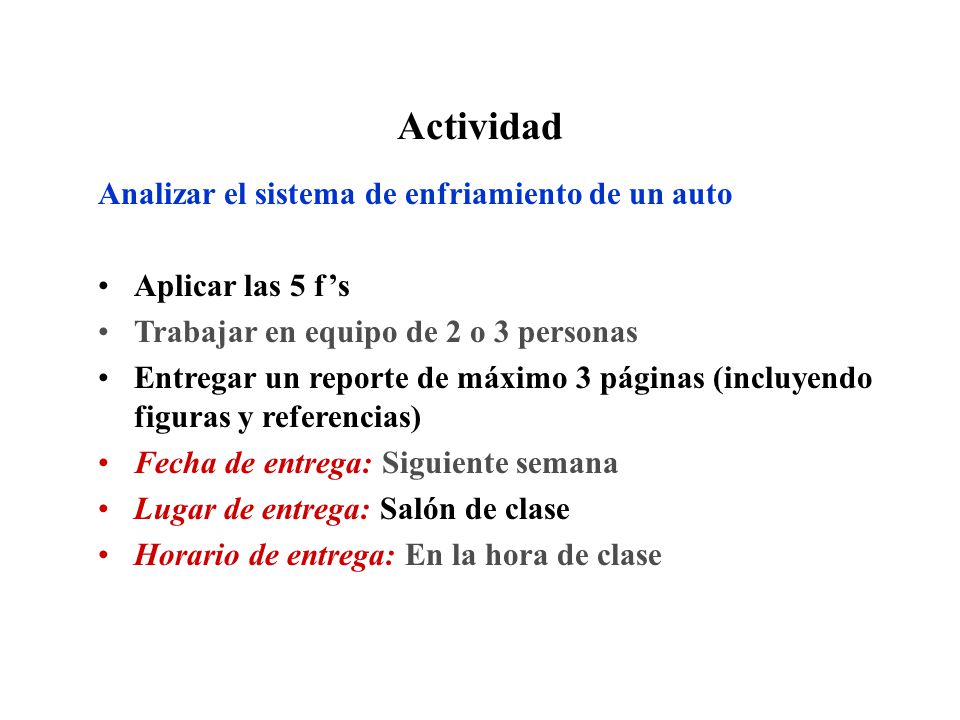

10 Actividad Analizar el sistema de enfriamiento de un auto Aplicar las 5 f’s Trabajar en equipo de 2 o 3 personas Entregar un reporte de máximo 3 páginas (incluyendo figuras y referencias) Fecha de entrega: Siguiente semana Lugar de entrega: Salón de clase Horario de entrega: En la hora de clase
