CABLEADO DE SEMAFORO COMPLETO.

Presentación del tema: "CABLEADO DE SEMAFORO COMPLETO."— Transcripción de la presentación:

1 CABLEADO DE SEMAFORO COMPLETO.

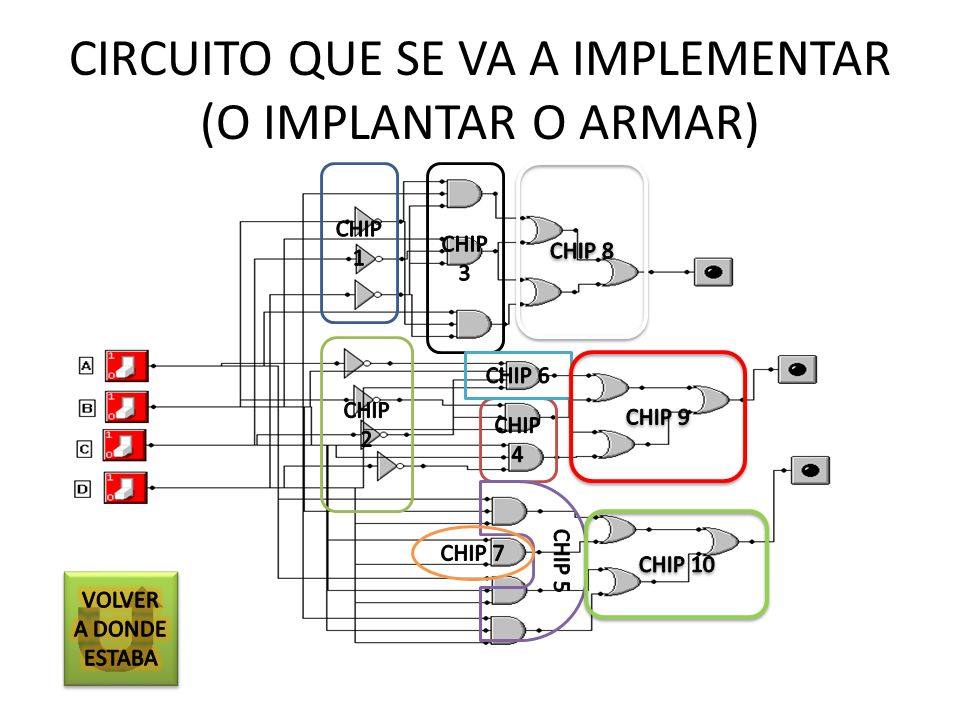

2 CIRCUITO QUE SE VA A IMPLEMENTAR (O IMPLANTAR O ARMAR)
CHIP 1 CHIP 3 CHIP 8 CHIP 2 CHIP 6 CHIP 9 CHIP 4 CHIP 5 CHIP 10 CHIP 7 VOLVER A DONDE ESTABA

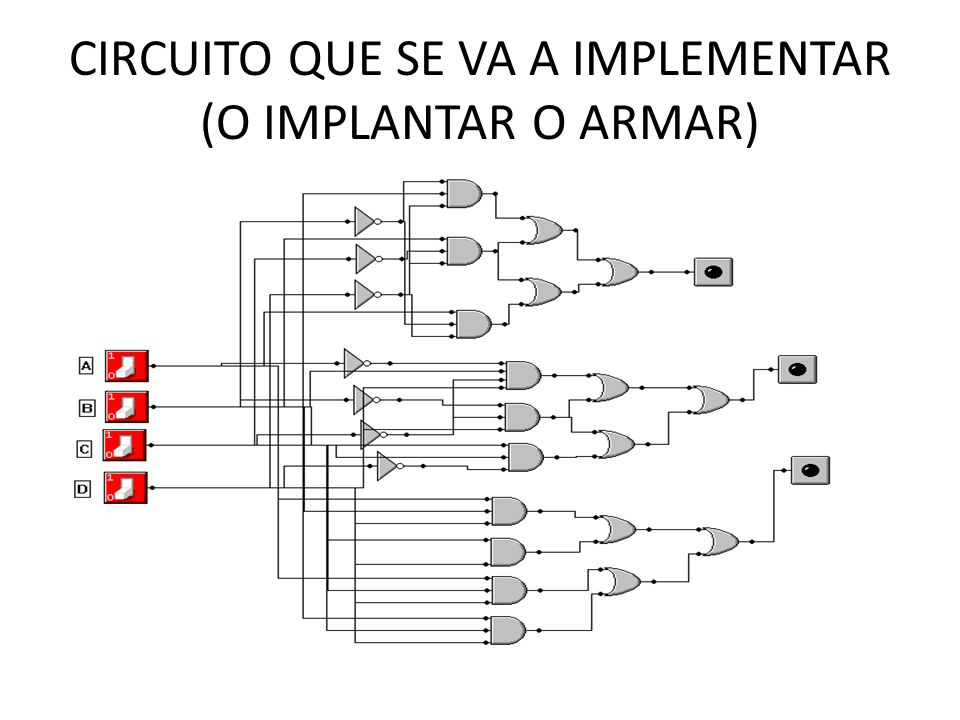

3 CIRCUITO QUE SE VA A IMPLEMENTAR (O IMPLANTAR O ARMAR)

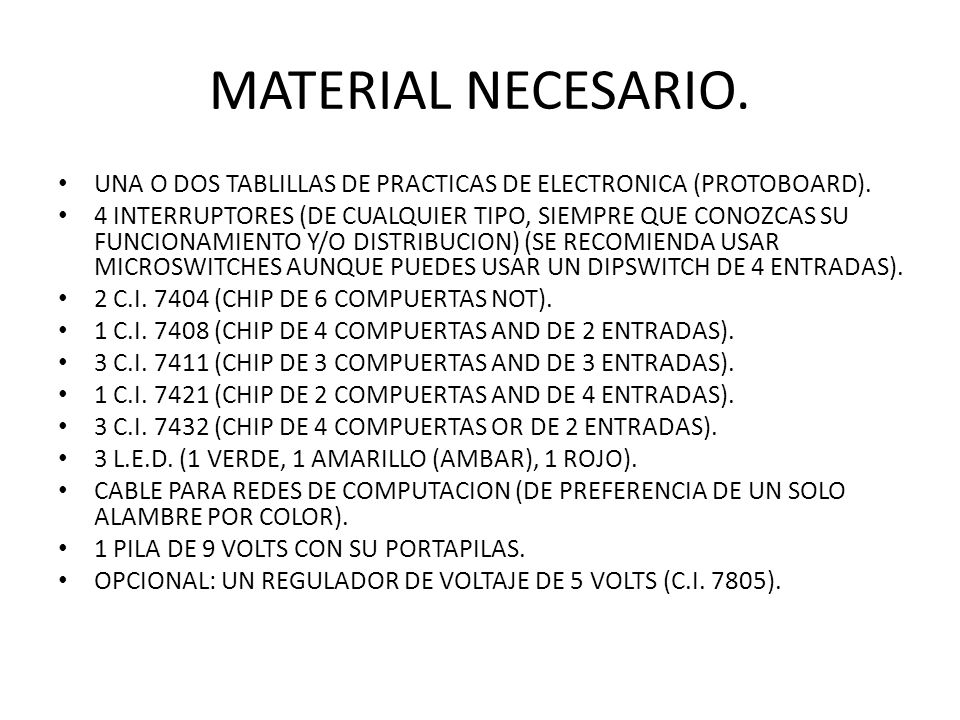

4 MATERIAL NECESARIO. UNA O DOS TABLILLAS DE PRACTICAS DE ELECTRONICA (PROTOBOARD). 4 INTERRUPTORES (DE CUALQUIER TIPO, SIEMPRE QUE CONOZCAS SU FUNCIONAMIENTO Y/O DISTRIBUCION) (SE RECOMIENDA USAR MICROSWITCHES AUNQUE PUEDES USAR UN DIPSWITCH DE 4 ENTRADAS). 2 C.I (CHIP DE 6 COMPUERTAS NOT). 1 C.I (CHIP DE 4 COMPUERTAS AND DE 2 ENTRADAS). 3 C.I (CHIP DE 3 COMPUERTAS AND DE 3 ENTRADAS). 1 C.I (CHIP DE 2 COMPUERTAS AND DE 4 ENTRADAS). 3 C.I (CHIP DE 4 COMPUERTAS OR DE 2 ENTRADAS). 3 L.E.D. (1 VERDE, 1 AMARILLO (AMBAR), 1 ROJO). CABLE PARA REDES DE COMPUTACION (DE PREFERENCIA DE UN SOLO ALAMBRE POR COLOR). 1 PILA DE 9 VOLTS CON SU PORTAPILAS. OPCIONAL: UN REGULADOR DE VOLTAJE DE 5 VOLTS (C.I. 7805).

5 EL BOTON “MOSTRAR DIAGRAMA” IRA Y VENDRA PARA QUE PUEDAS VER EL DIAGRAMA Y NO TENGAS QUE REGRESAR HASTA LA SEGUNDA DIAPOSITIVA. COMO SIEMPRE, CABLEAMOS PRIMERO LA CORRIENTE (PIN 7 A TIERRA Y 14 A CORRIENTE) DE CADA INTEGRADO. LOS SWITCHES SOLO A CORRIENTE. EN ESTE PUNTO, HABRAS NOTADO QUE ALGUNAS CONEXIONES SE REALIZAN, NO DESDE EL INTERRUPTOR, SINO DESDE EL PUNTO DE ENTRADA A ALGUN CHIP. RECUERDA QUE ES COMO EXTENDER EL CABLE DESDE SU PUNTO DE ORIGEN. YO USARE LA QUE SE MUESTRA EN LA IMAGEN. DEL 7408 SOLO USAREMOS UNA COMPUERTA, ASI QUE ELIGE LA QUE QUIERAS (LO MISMO QUE EL 7421). ENTONCES, COLOQUEMOS NUESTROS INTEGRADOS (SI NO CABEN, SERA NECESARIO OTRO PROTOBOARD). EL CABLEADO SERIA COMO SE MUESTRA, PASO A PASO. DE HECHO, SI ARMAS LOS CIRCUITOS POR SEPARADO (SIGUIENDO LAS INDICACIONES DE LAS OTRAS PRESENTACIONES, LO UNICO QUE HARIAS AHORA, ES CABLEAR LA SALIDA DE LOS INTERRUPTORES A LAS ENTRADAS CORRESPONDIENTES). HASTA AQUÍ, HEMOS CABLEADO SOLO LAS SALIDAS DE LOS INTERRUPTORES A LAS ENTRADAS DE LAS NOT Y LAS AND. AHORA CONECTAREMOS LAS SALIDAS DE LAS NOT A LAS ENTRADAS AND QUE AUN NO SE HAN CABLEADO. D C B A 7404 7404 7411 7411 7411 7421 7408 7432 7432 7432 MOSTRAR DIAGRAMA

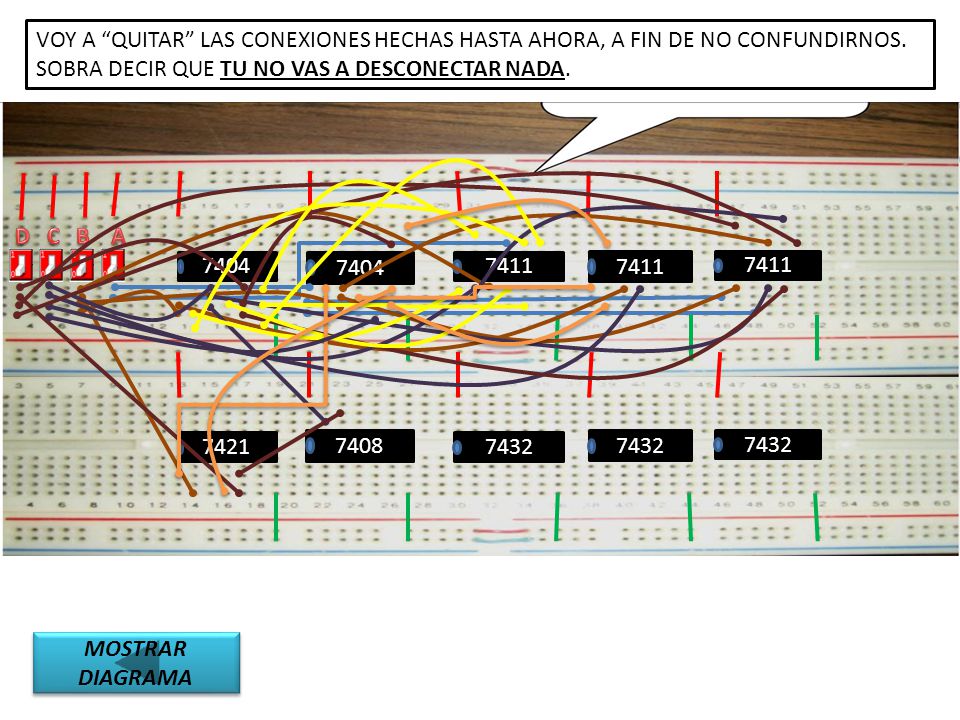

6 VOY A “QUITAR” LAS CONEXIONES HECHAS HASTA AHORA, A FIN DE NO CONFUNDIRNOS. SOBRA DECIR QUE TU NO VAS A DESCONECTAR NADA. D C B A 7404 7404 7411 7411 7411 7421 7408 7432 7432 7432 MOSTRAR DIAGRAMA

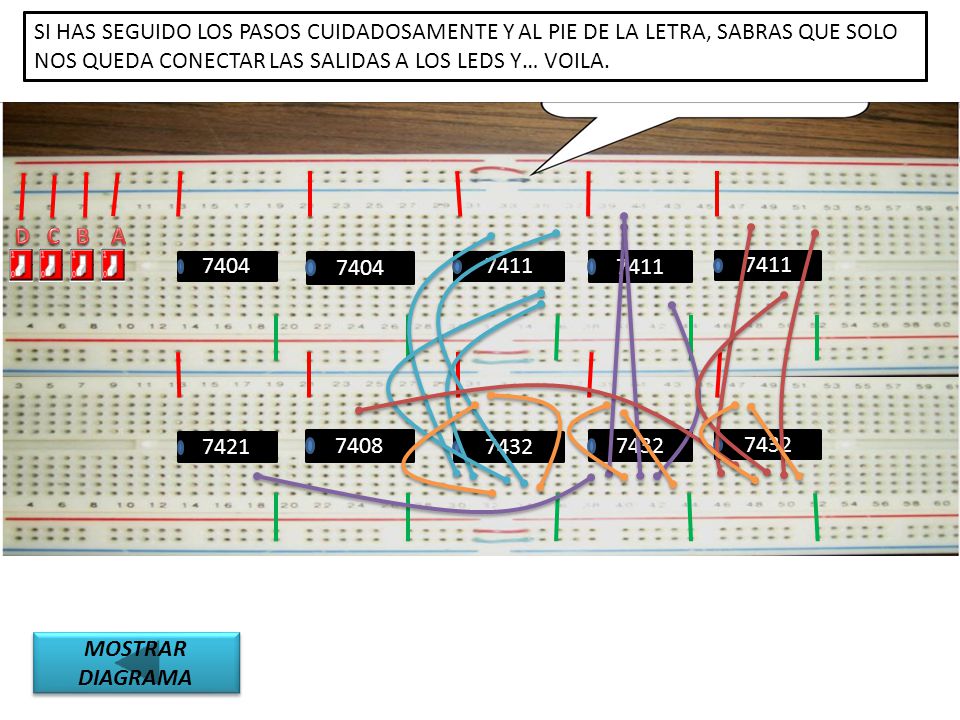

7 CABLEAREMOS LAS SALIDAS DE LAS AND A LAS ENTRADAS CORRESPONDIENTES EN LAS OR.
SI HAS SEGUIDO LOS PASOS CUIDADOSAMENTE Y AL PIE DE LA LETRA, SABRAS QUE SOLO NOS QUEDA CONECTAR LAS SALIDAS A LOS LEDS Y… VOILA. CONTINUAMOS… D C B A 7404 7404 7411 7411 7411 7421 7408 7432 7432 7432 MOSTRAR DIAGRAMA

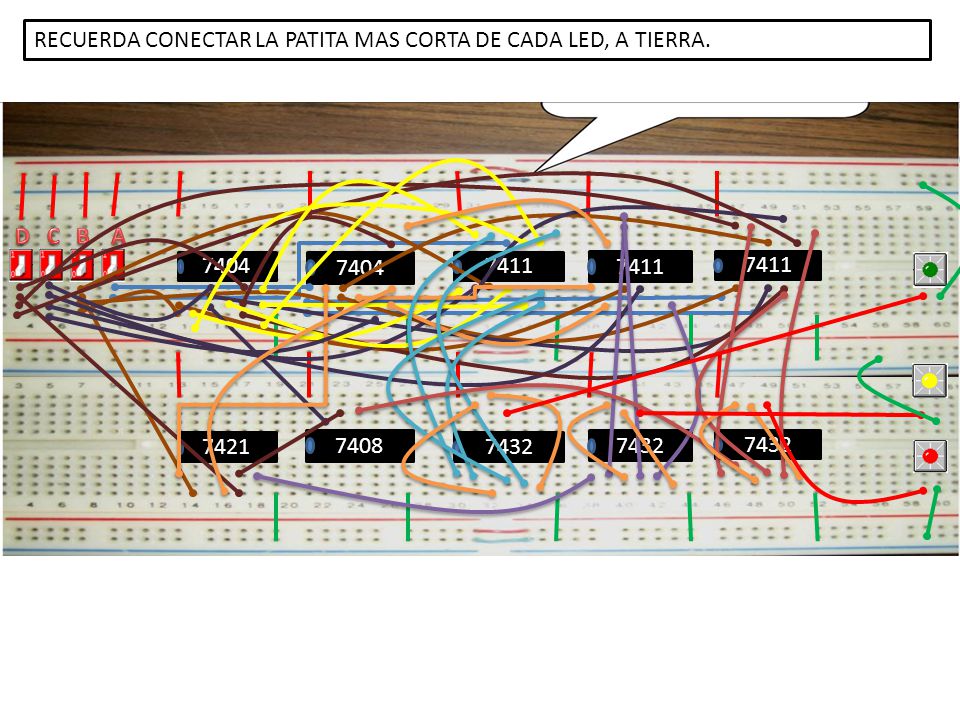

8 RECUERDA CONECTAR LA PATITA MAS CORTA DE CADA LED, A TIERRA.
D C B A 7404 7404 7411 7411 7411 7421 7408 7432 7432 7432

9 ELABORO: PROF. EDGAR ROMAN CHAVEZ ESCALANTE

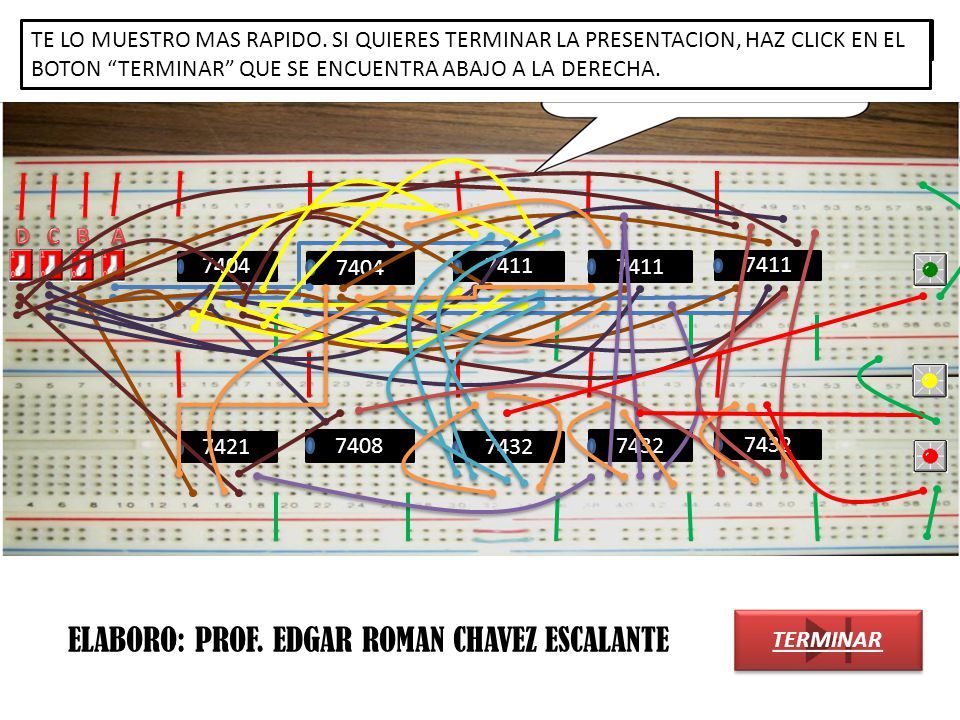

TE LO MUESTRO MAS RAPIDO. SI QUIERES TERMINAR LA PRESENTACION, HAZ CLICK EN EL BOTON “TERMINAR” QUE SE ENCUENTRA ABAJO A LA DERECHA. ¿QUIERES REPASAR EL CABLEADO? D C B A 7404 7404 7411 7411 7411 7421 7408 7432 7432 7432 TERMINAR ELABORO: PROF. EDGAR ROMAN CHAVEZ ESCALANTE
