1 Acondicionadores de señales Divisores de tensiónDivisores de tensión PotenciómetrosPotenciómetros TermistoresTermistores Puente de WheatstonePuente de Wheatstone Amplificador de portadora y detección coherenteAmplificador de portadora y detección coherente Detectores de faseDetectores de fase Acondicionadores para sensores capacitivosAcondicionadores para sensores capacitivos

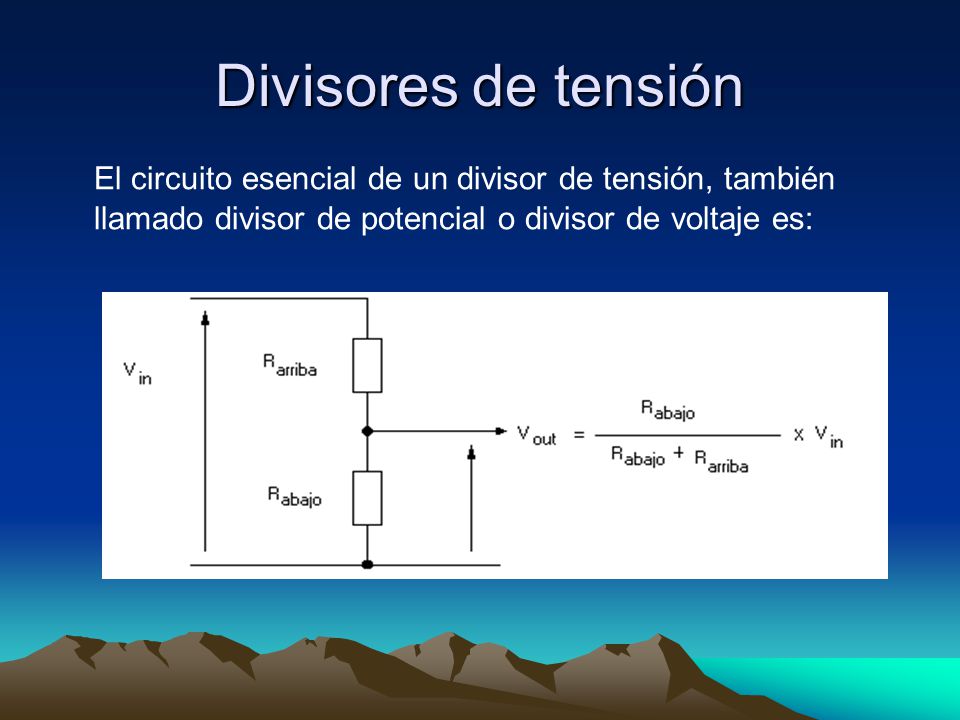

2 Divisores de tensión El circuito esencial de un divisor de tensión, también llamado divisor de potencial o divisor de voltaje es:

3 Sensores de luz La parte sensible a la luz del LDR es una pista 'ondulada' de sulfuro de cadmio. La energía de la luz que incide en esta zona, acciona la avalancha de los portadores de carga en este material de modo que bajará su resistencia mientras que el nivel de la iluminación se mantenga.

4 Sensores de sonido Como se debe saber, para que los micrófonos Electret trabajen correctamente, necesitan de una tensión de alimentación, generalmente alrededor 1.5 V. Un circuito adecuado para el uso con una fuente de 9 V es el siguiente:

5 Señales con los interruptores. Cuando se utiliza un interruptor para proporcionar una entrada a un circuito, este genera un pico de tensión. Este pico de tensión que genera el propio circuito es lo que se le llama acción de puesta en marcha. Para generar una señal de tensión con el interruptor se necesita un divisor de tensión. El circuito se puede construir con cualquiera de las dos maneras:

6 Hay una variedad de pulsadores que llaman pulsador táctil miniatura. Estos son unos pulsadores pequeños que encajan bien en la placas estándar para montajes de prototipos : Como se puede ver, el pulsador tiene cuatro terminales que están conectados a pares por las tiras internas de metal. Al presionar el botón se tiende un puente sobre los contactos y cierra el contacto.

7 Potenciómetros El potenciómetro es una resistencia variable cuya función es regular la tensión entregada a una resistencia, no obstante en algunos casos también controla la corriente haciendo que varíe la tensión. Normalmente solo produce variaciones de tensión sin variaciones apreciables de corriente. Los resistores variables se clasifican usualmente por su linealidad o velocidad de cambio de resistencia desde la mínima hasta la máxima.

8 CARACTERISTICAS. El potenciómetro puede adoptar la forma de un solo hilo continuo o bien estar arrollado a una bobina siguiendo un valor lineal de resistencia. Existen varios tipos de potenciómetro: Grafito Bobinada Película metálica Plástico moldeado

9 APILCACIONES Potenciómetros de Precisión 1 vuelta con o sin tope Muy usados como posicionadores en danzarines o sensores de posición. Con excelente linealidad, precisión y muy larga vida útil Multivuelta Estos se usan donde se requiere un ajuste muy fino, los hay de 3, 5 y 10 vueltas; de 3.08 y 5 watts Modelo 533Modelo 533 Spectrol, 3 vueltas, 1.5 watts, valores de 100 ohms a 10 kohms Perillas cuentavueltas Estas se usan con los potenciómetros multivuelta, las hay de varios tipos y tamaños. Perilla 16-1-11Perilla 16-1-11 Modelo compacto tipo caja fuerte hasta 14 vueltas Perilla 21-1-11Perilla 21-1-11 Modelo grande y robusto tipo caja fuerte hasta 14 vueltas

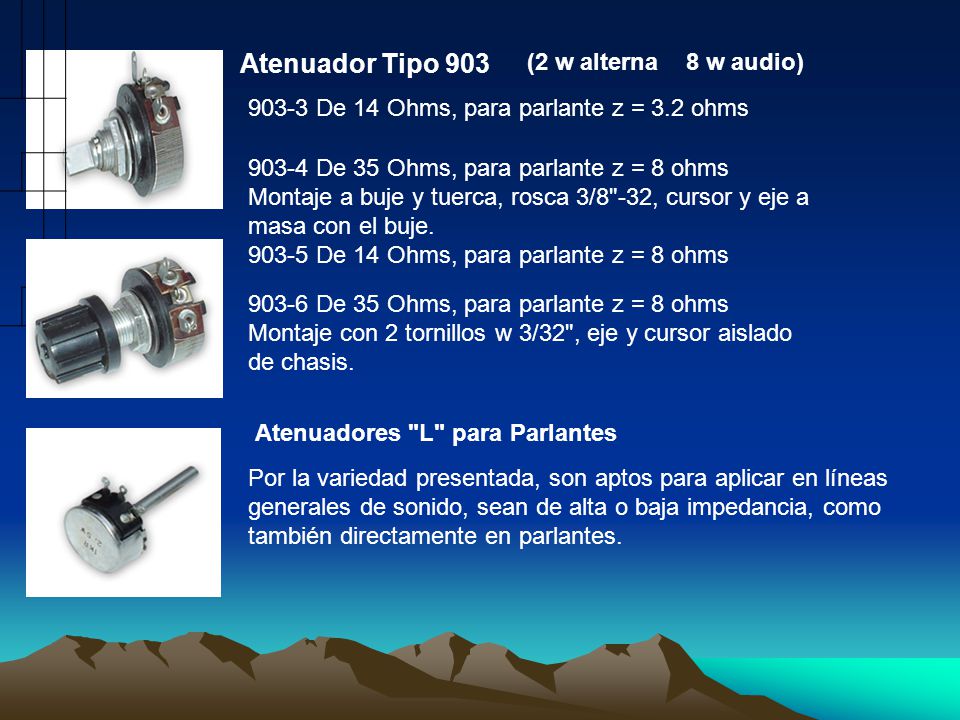

10 Atenuador Tipo 903 (2 w alterna 8 w audio) 903-3 De 14 Ohms, para parlante z = 3.2 ohms 903-4 De 35 Ohms, para parlante z = 8 ohms Montaje a buje y tuerca, rosca 3/8"-32, cursor y eje a masa con el buje. 903-5 De 14 Ohms, para parlante z = 8 ohms 903-6 De 35 Ohms, para parlante z = 8 ohms Montaje con 2 tornillos w 3/32", eje y cursor aislado de chasis. Atenuadores "L" para Parlantes Por la variedad presentada, son aptos para aplicar en líneas generales de sonido, sean de alta o baja impedancia, como también directamente en parlantes.

11 Una resistencia que es sensible a la temperatura es lo que se llama un termistor. Hay varios tipos de encapsulado: Termistores La resistencia de la mayoría de los tipos comunes de termistor disminuye mientras que se eleva la temperatura. Se llaman de, coeficiente negativo de temperatura, o termistores NTC. Aunque es menos utilizado, es posible fabricar termistores de temperatura de coeficiente positivo o PTC. Estos se hacen de diversos materiales y muestran un aumento de resistencia que varía con temperatura.

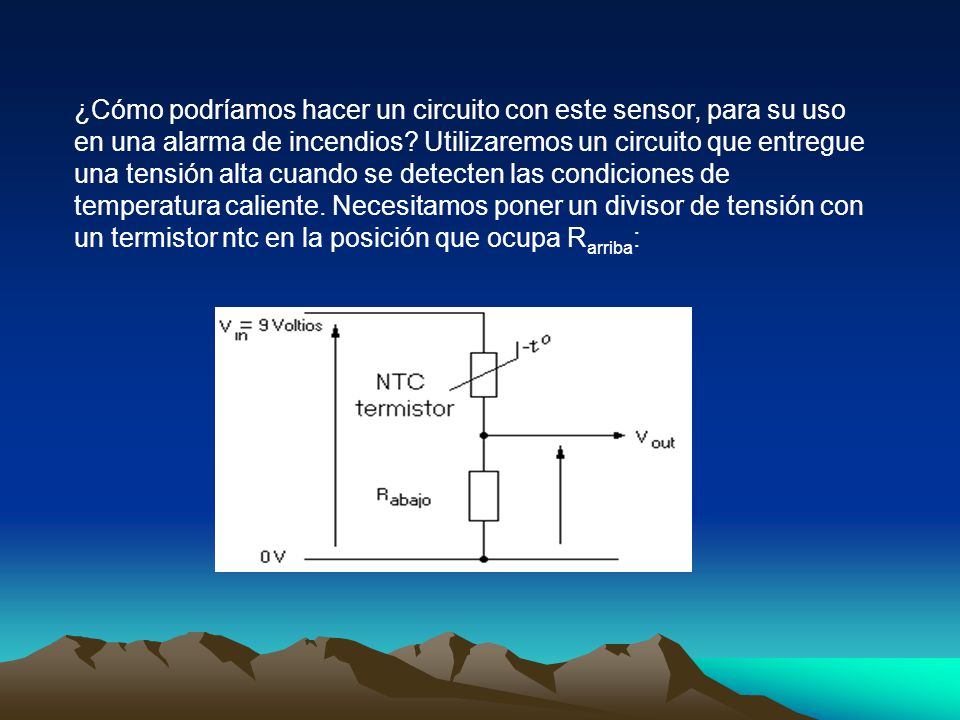

12 ¿Cómo podríamos hacer un circuito con este sensor, para su uso en una alarma de incendios? Utilizaremos un circuito que entregue una tensión alta cuando se detecten las condiciones de temperatura caliente. Necesitamos poner un divisor de tensión con un termistor ntc en la posición que ocupa R arriba :

13 En el eje Y, se representa la resistencia con una escala logarítmica. Esta es una manera de comprimir el gráfico de modo que sea más fácil ver cómo cambia la resistencia

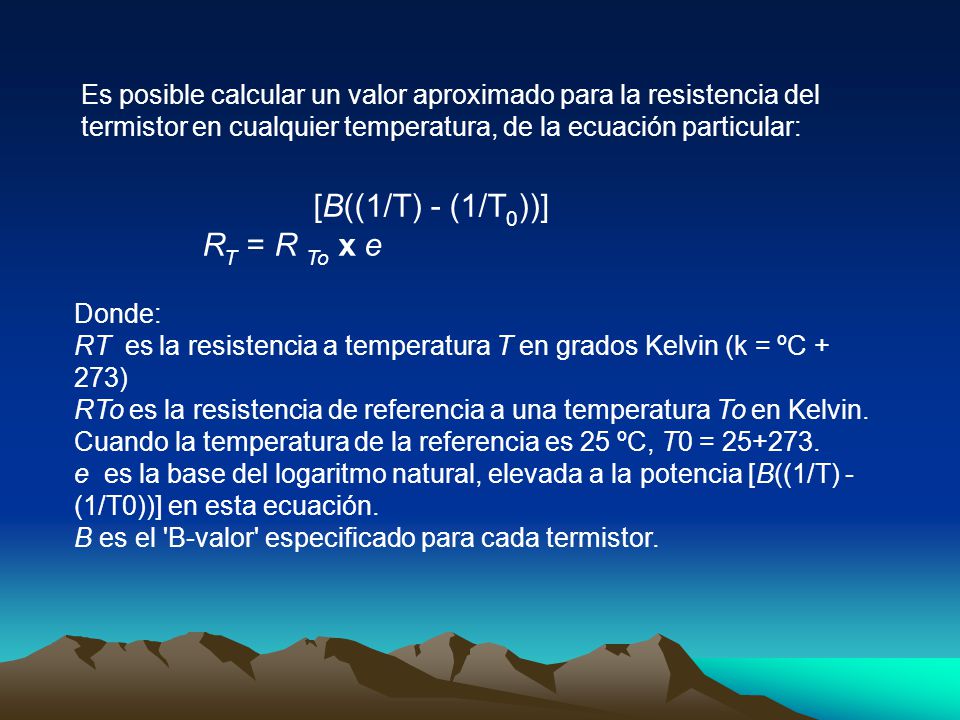

14 Es posible calcular un valor aproximado para la resistencia del termistor en cualquier temperatura, de la ecuación particular: [B((1/T) - (1/T 0 ))] R T = R To x e Donde: RT es la resistencia a temperatura T en grados Kelvin (k = ºC + 273) RTo es la resistencia de referencia a una temperatura To en Kelvin. Cuando la temperatura de la referencia es 25 ºC, T0 = 25+273. e es la base del logaritmo natural, elevada a la potencia [B((1/T) - (1/T0))] en esta ecuación. B es el 'B-valor' especificado para cada termistor.

15 Los termistores encuentran su principal aplicación en la compensación de temperatura, como temporizadores y como elementos sensibles en vacuómetros. APLICACIONES Inyección electrónica de combustible, en la cual la entada de aire, la mezcla aire/combustible y las temperaturas del agua que le enfría, se supervisan para ayudar a determinar la concentración del combustible para la inyección óptima. Controles de temperatura del aire acondicionado y de asientos en vehículos. Inyección electrónica de combustible, en la cual la entada de aire, la mezcla aire/combustible y las temperaturas del agua que le enfría, se supervisan para ayudar a determinar la concentración del combustible para la inyección óptima.

16 Los indicadores de alertas, tales como temperaturas de aceite y de líquido, nivel de aceite y turbo-cargador. Control del motor de ventilador, basado en la temperatura del agua que se enfría. Sensores de escarcha, para la medida de la temperatura exterior. Sistemas acústicos. Los termistores se utilizan para medir las temperaturas superficiales y profundas del mar para ayudar a supervisar corrientes del océano. Obviamente, los termistores se utilizan para medir flujo de aire, por ejemplo en la supervisión de la respiración en bebés prematuros, entre otras aplicaciones. APLICACIONES

17 Termistor VentajasAlto rendimiento Rápido Medida de dos hilos Desventajas No lineal. Rango de Temperaturas limitado. Frágil. Precisa fuente de alimentación. Autocalentable VENTAJAS Y DESVENTAJAS DE LOS TERMISTORES

18 TIPOS DE TERMISTORES

19 Puente de Wheatstone Un puente de Wheatstone es un instrumento eléctrico de medida inventado por Samuel Hunter Christie en 1833, mejorado y popularizado por Sir Charles Wheatstone en 1843. Se utiliza para medir resistencias desconocidas mediante el equilibrio de los brazos del puente. Estos estan constituidos por cuatro resistencias que forman un circuito cerrado, siendo una de ellas la resistencia bajo medida.Samuel Hunter Christie1833Charles Wheatstone1843resistencias La Figura 1 siguiente muestra la disposición eléctrica del circuito y la Figura 2 corresponde a la imagen real de un puente de Wheastone típico Figura 2 Figura 1

20 Variantes del puente de Wheatstone se pueden utilizar para la medida de impedancias, capacidades e inductanciasimpedanciascapacidadesinductancias La disposición en puente es ampliamente utilizada en instrumentación electrónica. Para ello, se sustituyen una o más resistencias por sensores, que al variar su resistencia dan lugar a una salida proporcional a la variación. A la salida del puente (en la Figura 1, donde está el galvanómetro) suele colocarse un amplificador.instrumentación electrónica sensoresamplificador

21 VENTAJAS Estos productos están diseñados para fácil instalación, operación y mantenimiento. Se puede capitalizar exitosamente en cuanto a flexibilidad y comportamiento. Si tres de las resistencias tienen valores conocidos, la cuarta puede establecerse a través de una simple relación. El detector de cero tiene suficiente sensibilidad para indicar la posición de equilibrio del puente con el grado de precisión requerido. Son los elementos tipos para acondicionar una señal, puesto que un cambio en la resistencia, capacitancia o inductancia puede ser convertido en una variación de la diferencia de potencial.

22 APLICACIONES Son aplicables siempre que se necesite amplificar señales, acondicionar salidas de sensores, aislar problemas de tierra o agregar más manejo en sus lazos de corriente, para ello existe un conjunto de productos para seleccionar cualquier necesidad de acondicionamiento de señales analógicas. Acondicionadores de señal para Termopares. Acondicionadores de señal para las RTD. Acondicionadores de señal para sensores de Humedad. Acondicionadores de señal para una Célula de Carga.

23 Sensor Amplificador de portadoras y detección coherente vd Sensor Estructura de un amplificador de portadora Vs Vd

24 Acondicionadores de señal para sensores de reactancia variable Demodulación sincrona o coharente Vs(t) vm Vr cos wot Vd(t)

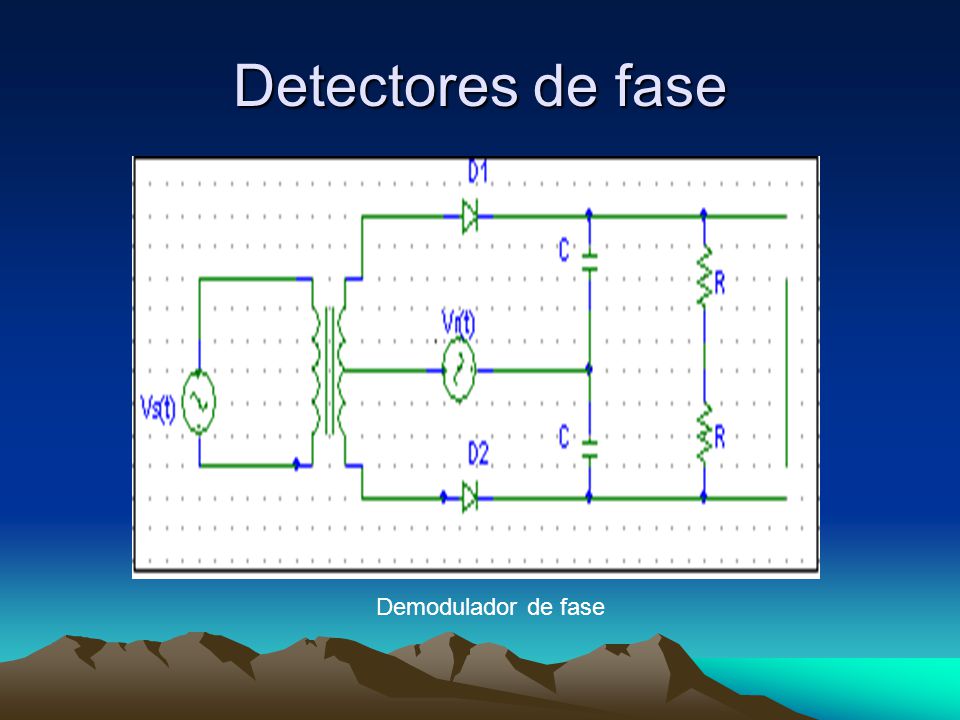

25 Detectores de fase Demodulador de fase

26 Detectores de fase conmutados Vr(t) Vs(t) S R1 R2 C Vd(t) Rectificador de media onda sincrono

27 Detectores de fase comnutados Vs(t) S1 R1 R2 S2 Vr(t) Vd(t) + - Amplificador de ganancia +1/-1 conmutable

28 Método de la redistribución de carga para un sensor Capacitivo C1 Cx Cr Vr Ch -+-+ -+-+ Fase de Autocero

29 Acondicionamiento de Señales El acondicionamiento de señales es un componente importante en un sistema de adquisición de datos
