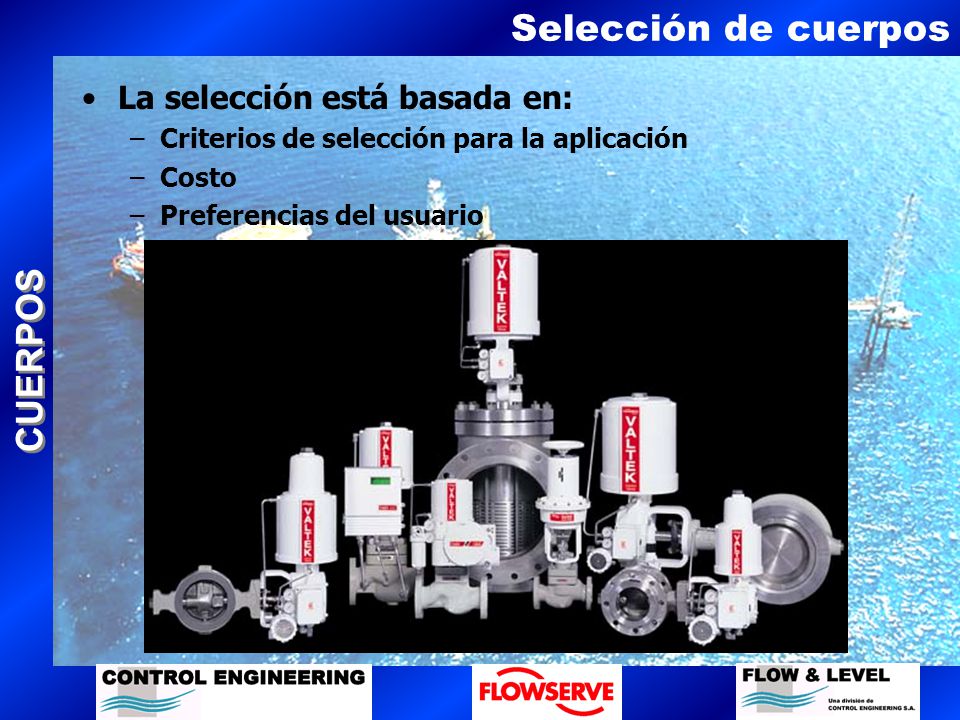

1 CUERPOS Selección de cuerpos La selección está basada en: –Criterios de selección para la aplicación –Costo –Preferencias del usuario

2 CUERPOS Globo

3 CUERPOS Globo

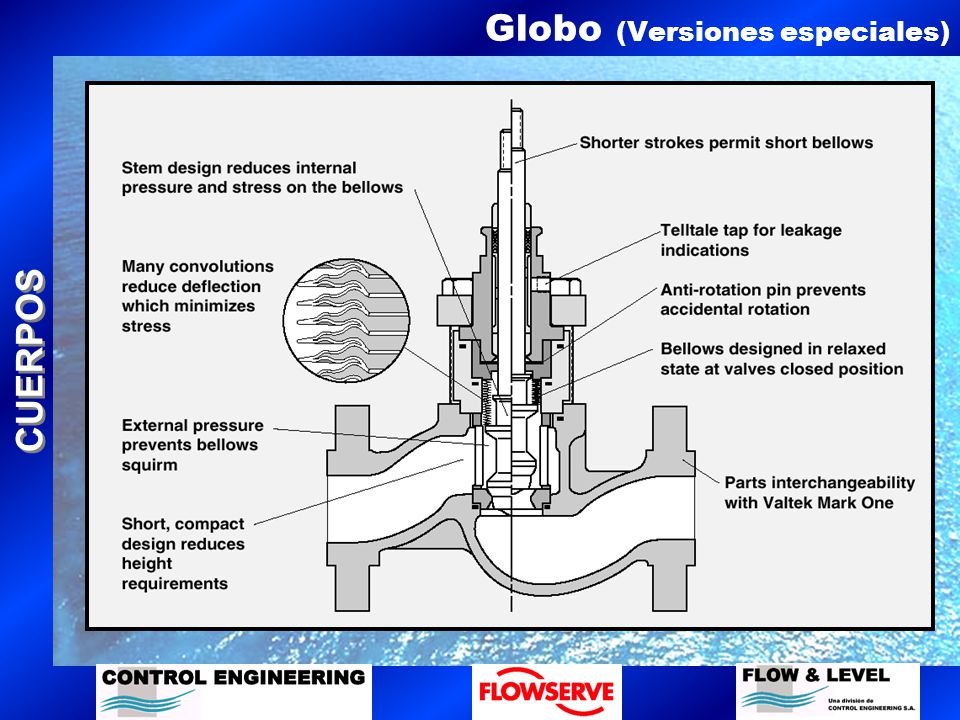

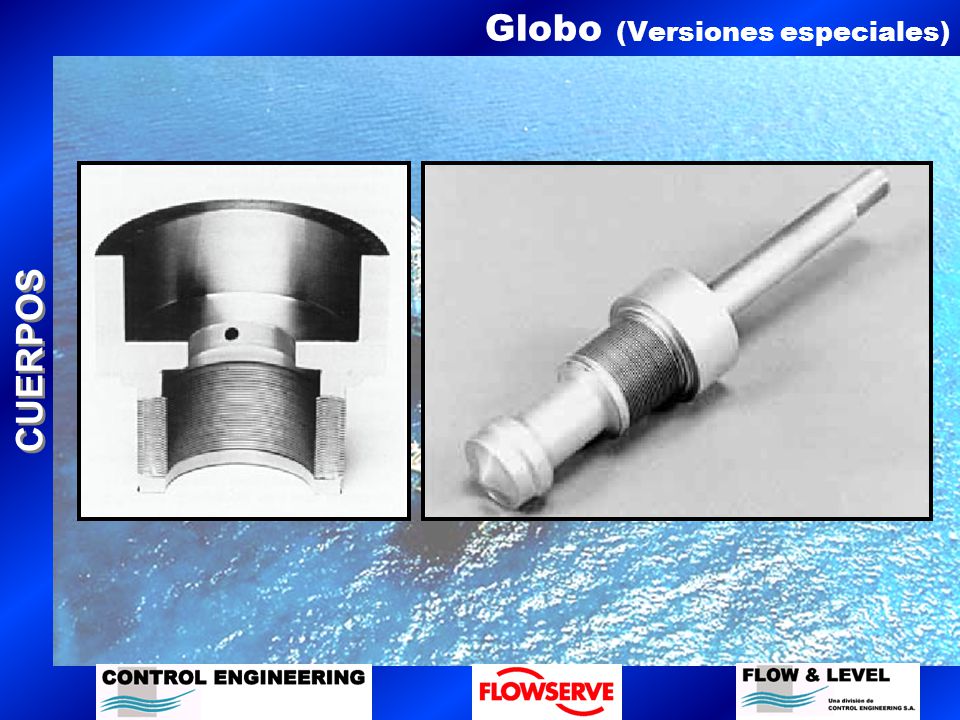

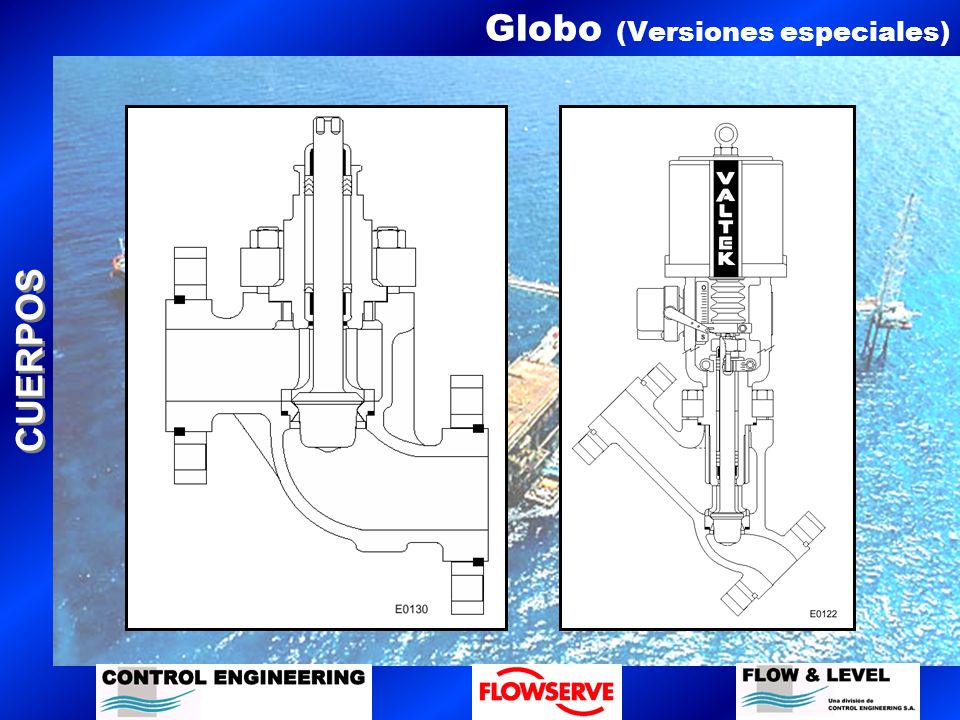

4 CUERPOS Globo (Versiones especiales)

5 CUERPOS Globo (Versiones especiales)

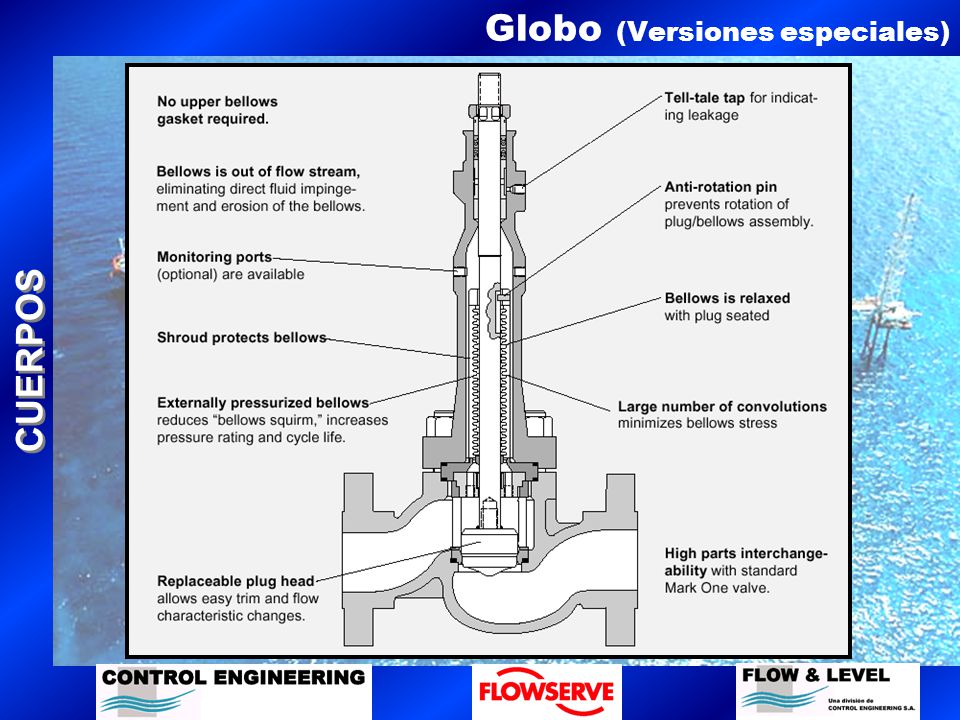

6 CUERPOS Globo (Versiones especiales)

7 CUERPOS Globo (Versiones especiales)

8 CUERPOS Globo (Versiones especiales)

9 CUERPOS Globo (Versiones especiales)

10 CUERPOS Globo (Versiones especiales)

11 CUERPOS Globo (Versiones especiales)

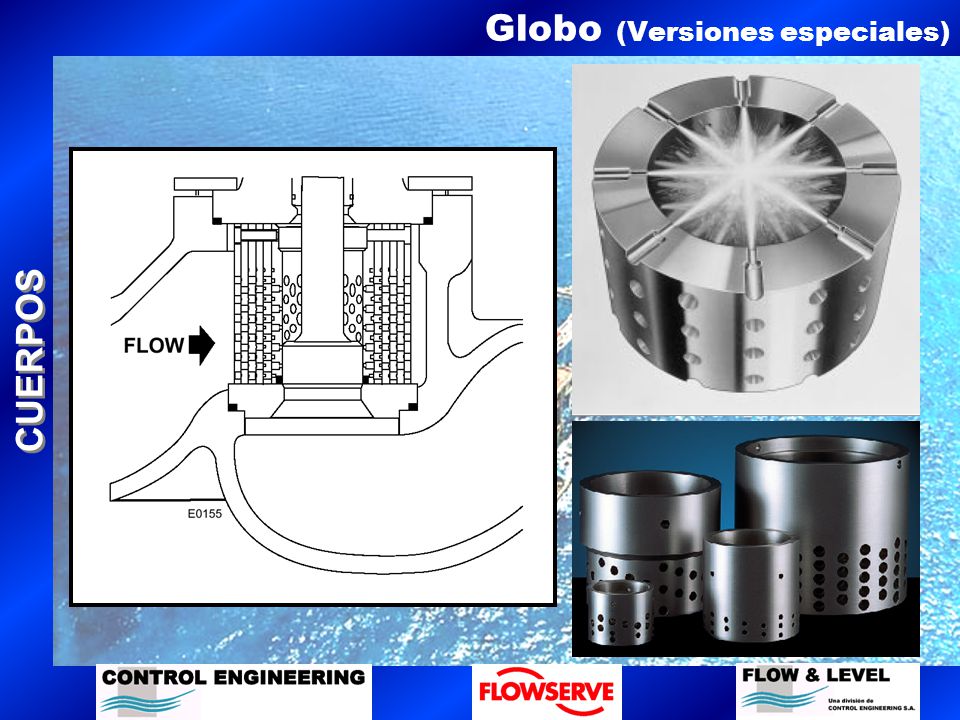

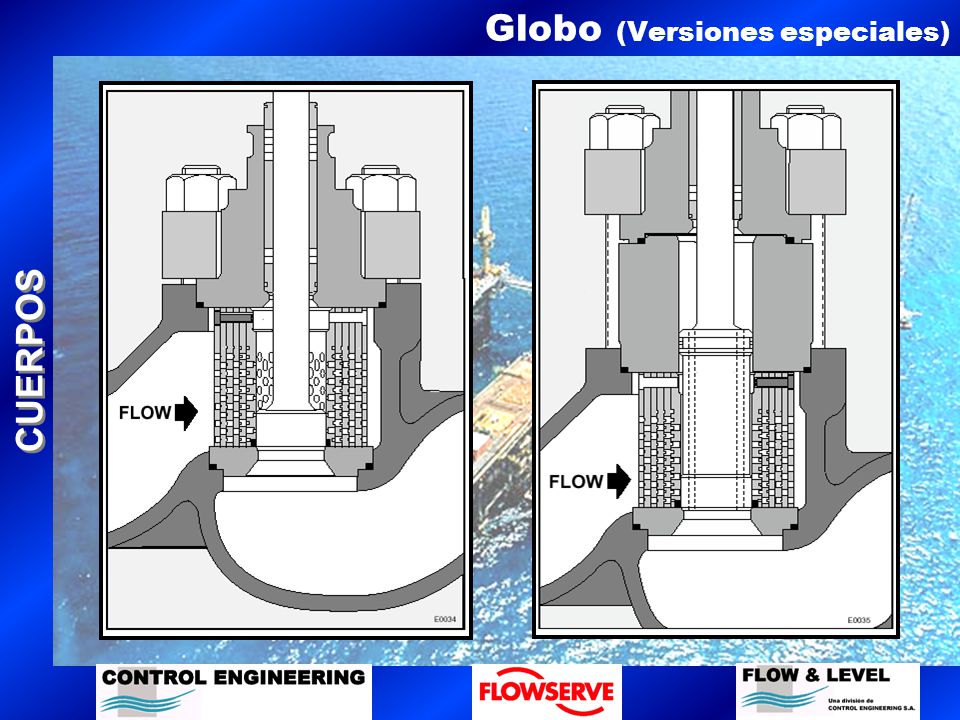

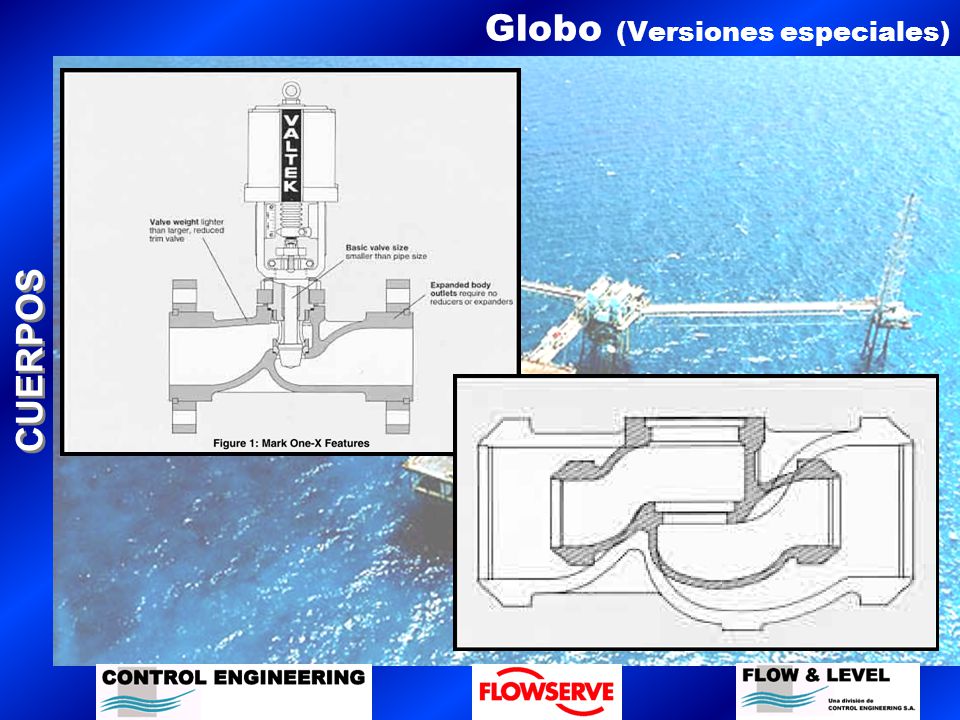

12 CUERPOS Globo (Versiones especiales)

13 CUERPOS Globo (Versiones especiales)

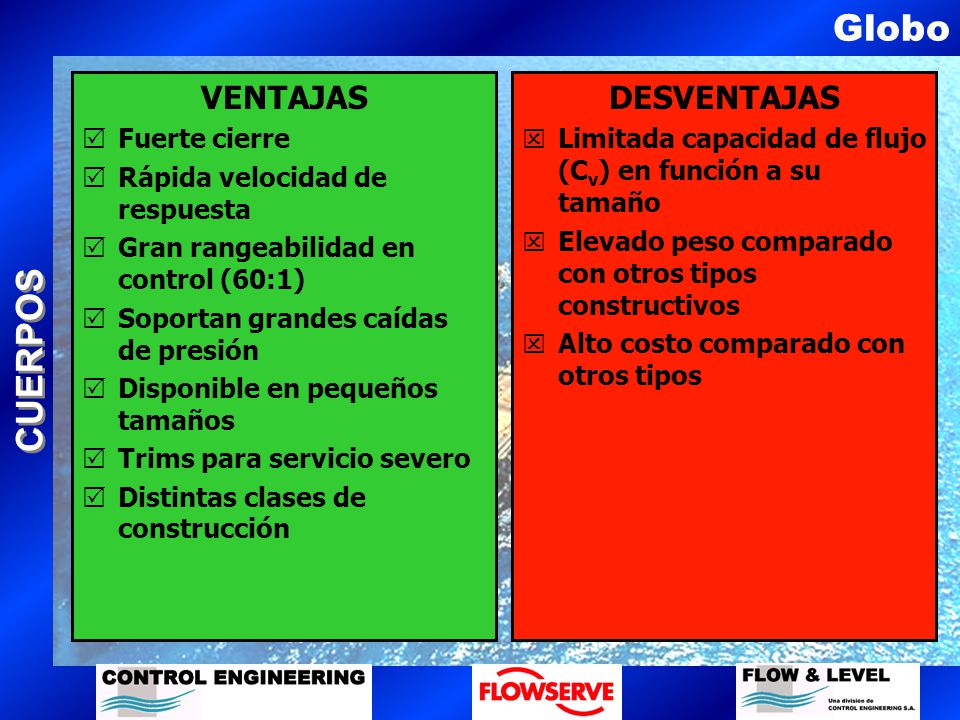

14 CUERPOS Globo VENTAJAS  Fuerte cierre  Rápida velocidad de respuesta  Gran rangeabilidad en control (60:1)  Soportan grandes caídas de presión  Disponible en pequeños tamaños  Trims para servicio severo  Distintas clases de construcción DESVENTAJAS  Limitada capacidad de flujo (C v ) en función a su tamaño  Elevado peso comparado con otros tipos constructivos  Alto costo comparado con otros tipos

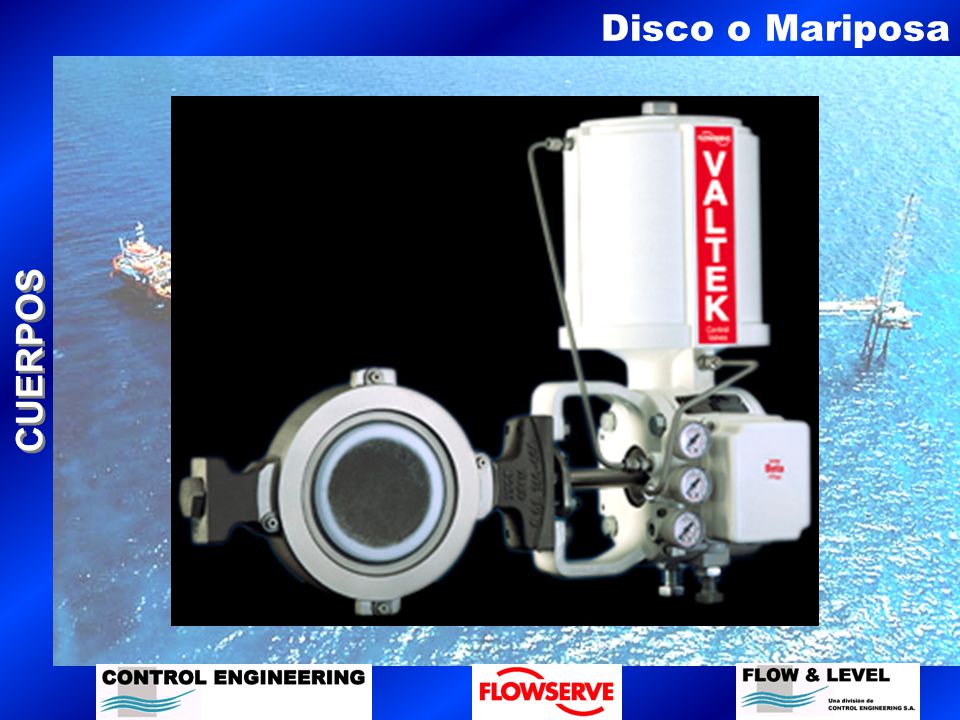

15 CUERPOS Disco o Mariposa

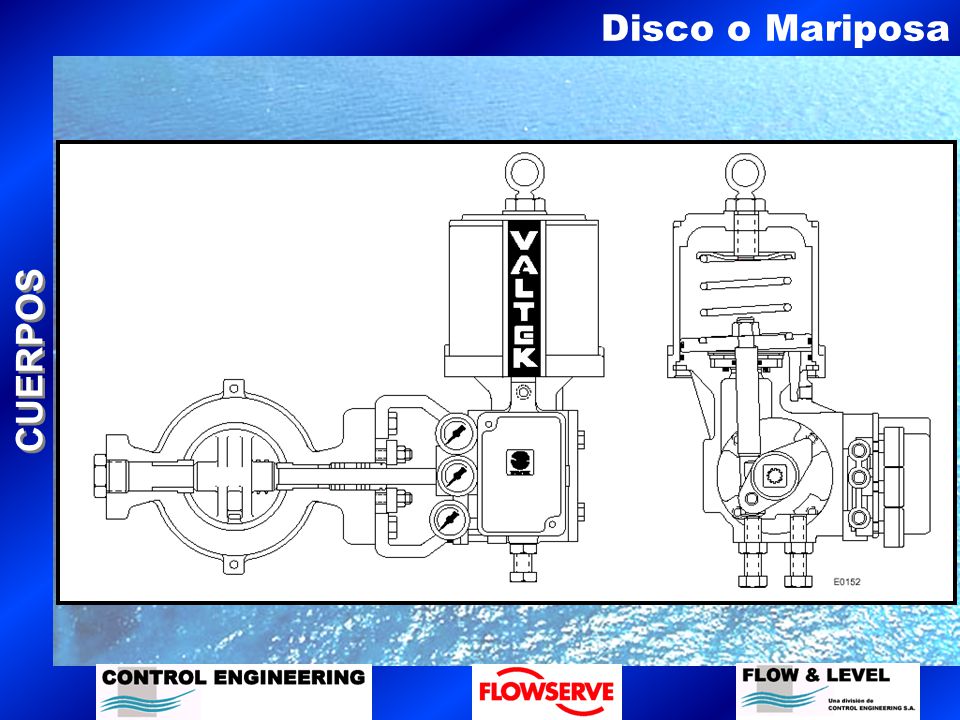

16 CUERPOS Disco o Mariposa

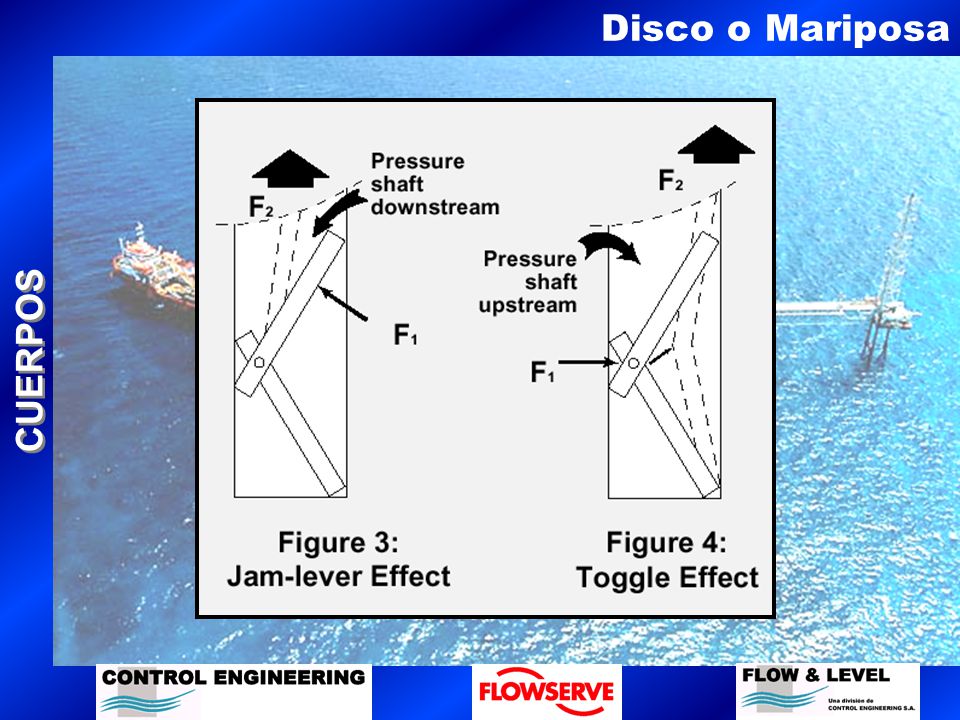

17 CUERPOS Disco o Mariposa

18 CUERPOS Disco o Mariposa

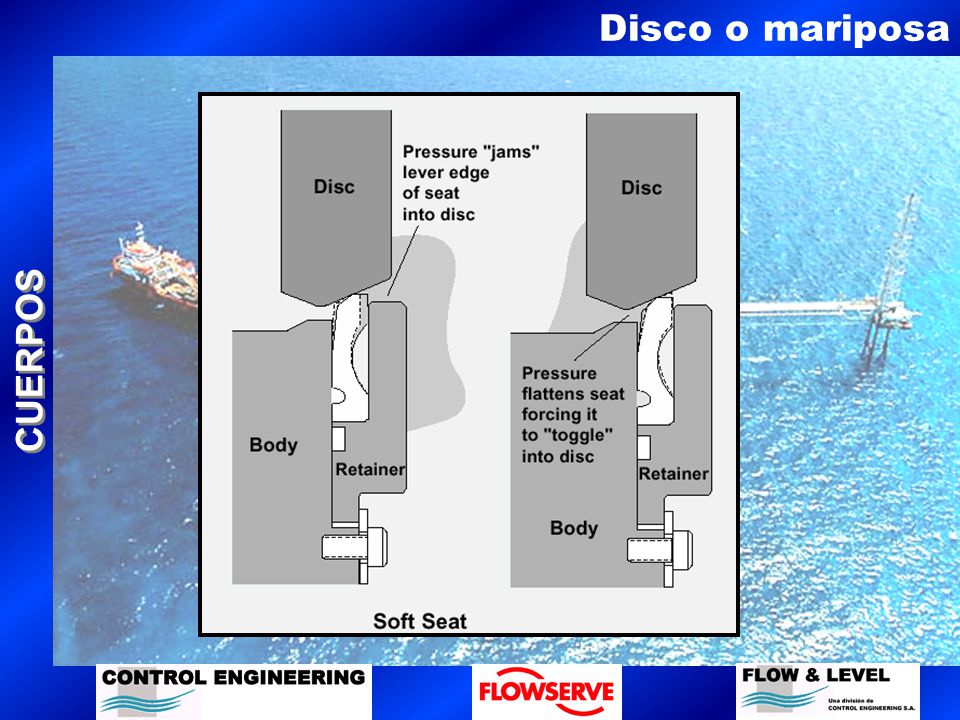

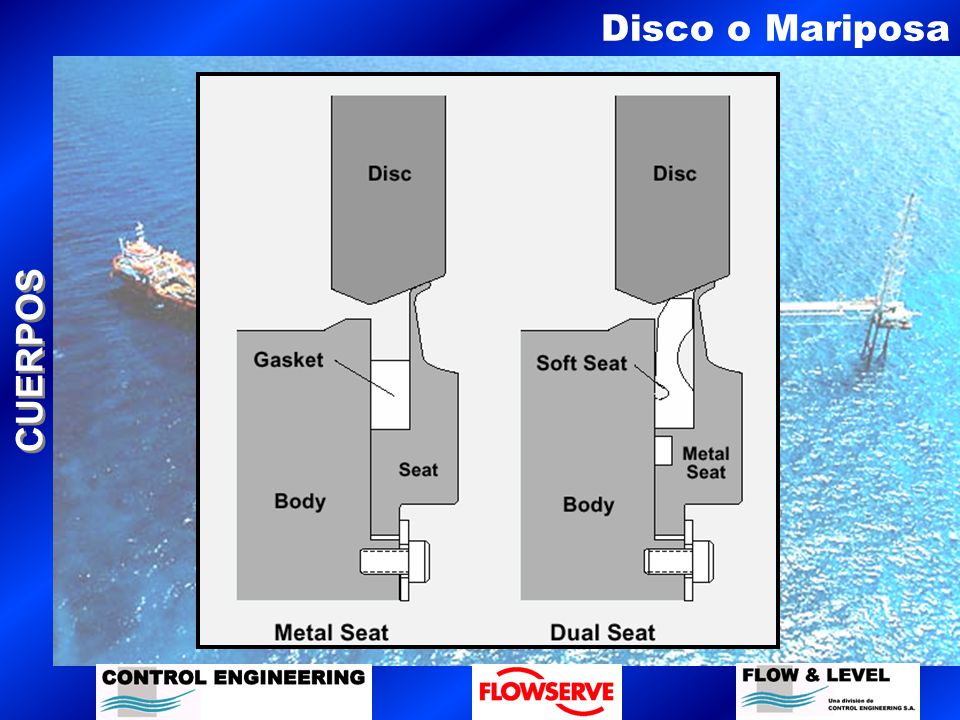

19 CUERPOS Disco o mariposa

20 CUERPOS Disco o Mariposa

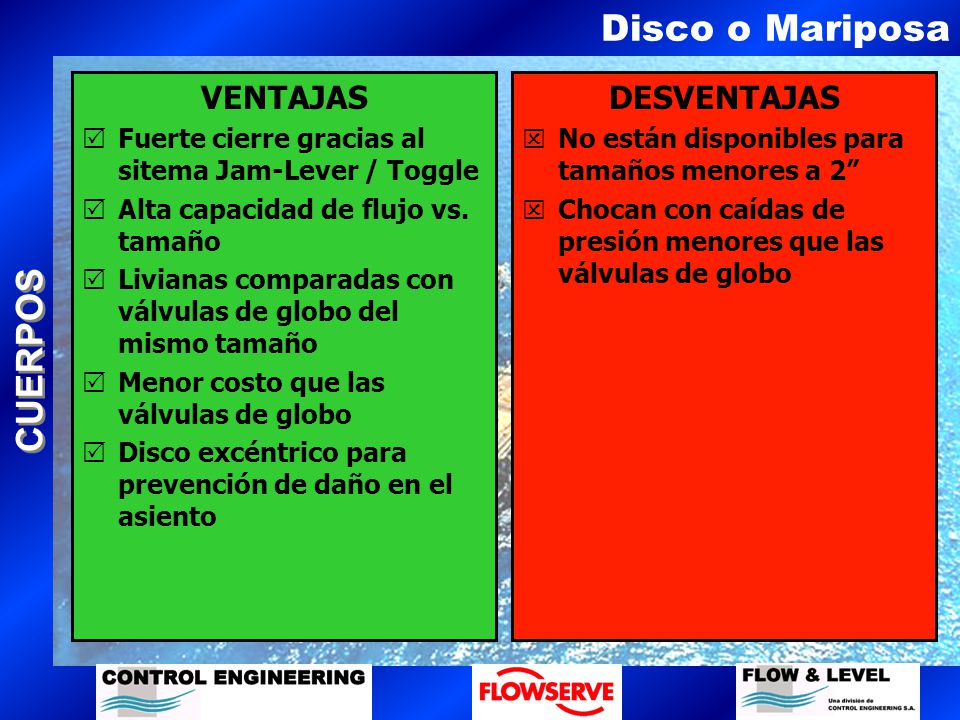

21 CUERPOS Disco o Mariposa VENTAJAS  Fuerte cierre gracias al sitema Jam-Lever / Toggle  Alta capacidad de flujo vs. tamaño  Livianas comparadas con válvulas de globo del mismo tamaño  Menor costo que las válvulas de globo  Disco excéntrico para prevención de daño en el asiento DESVENTAJAS  No están disponibles para tamaños menores a 2”  Chocan con caídas de presión menores que las válvulas de globo

22 CUERPOS Bola segmentada

23 CUERPOS Bola segmentada

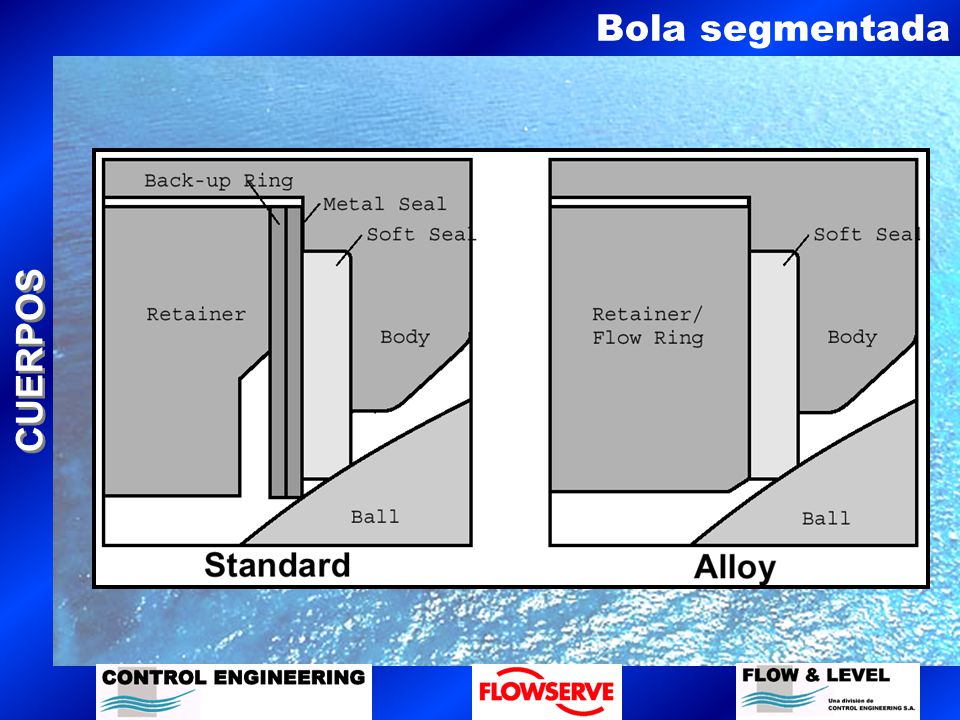

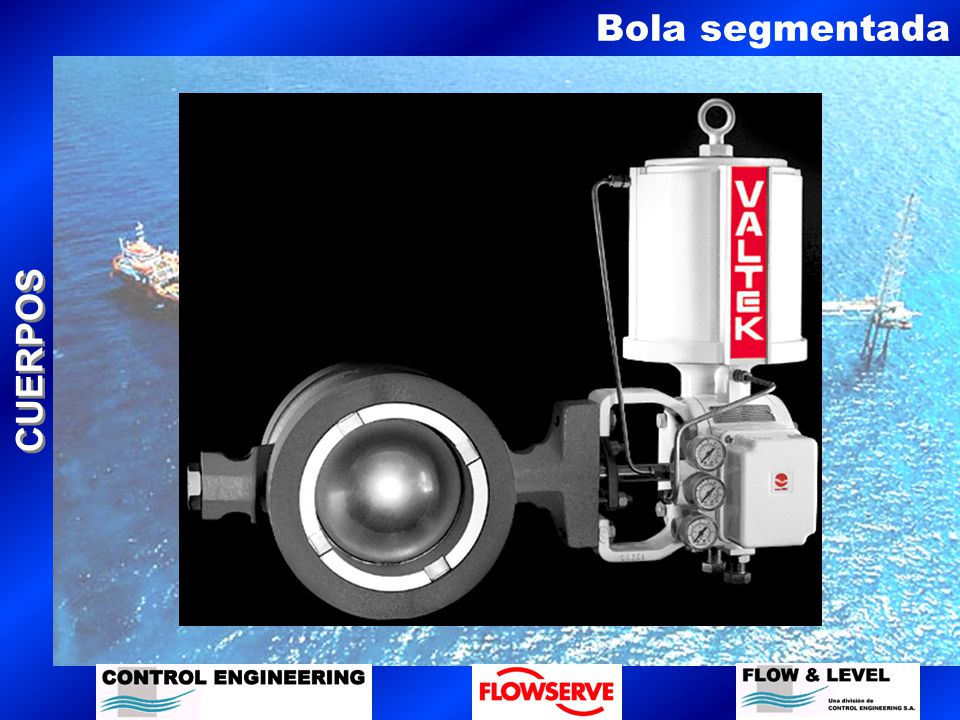

24 CUERPOS Bola segmentada

25 CUERPOS Bola segmentada

26 CUERPOS Bola segmentada VENTAJAS  Fuerte cierre  La mas alta capacidad de flujo (C v )  La mas amplia rangeabilidad (300:1)  Excelente para productos con contenido de fibras o muy viscosos  Geometría adecuada para procesos erosivos DESVENTAJAS  Chocan con caídas de presión menores que las válvulas de globo  Mas pesadas y costosas que las válvulas de globo

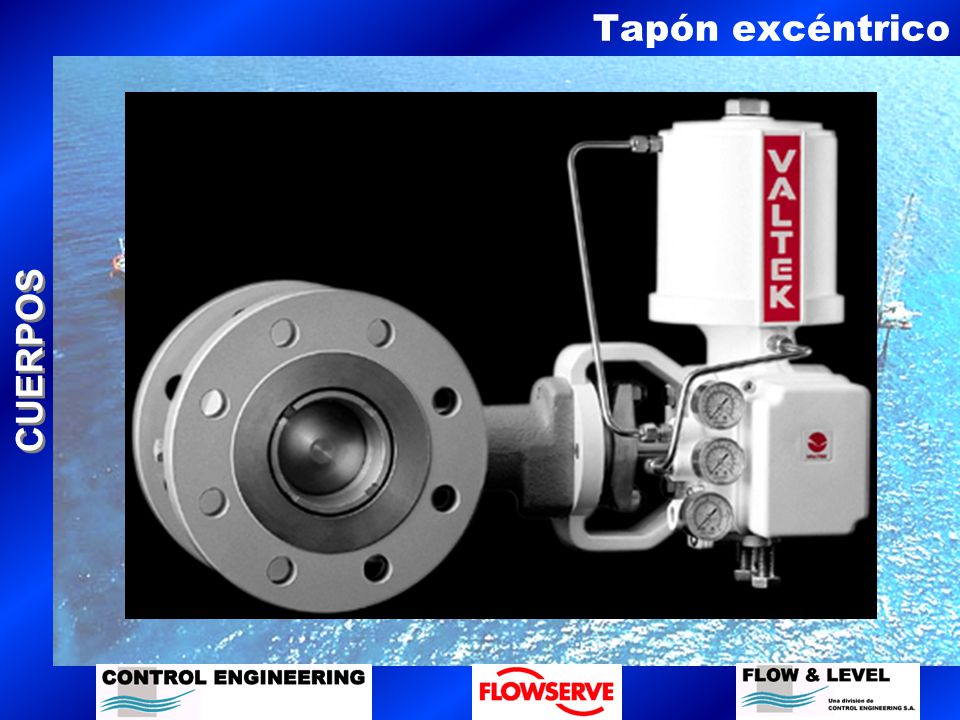

27 CUERPOS Tapón excéntrico

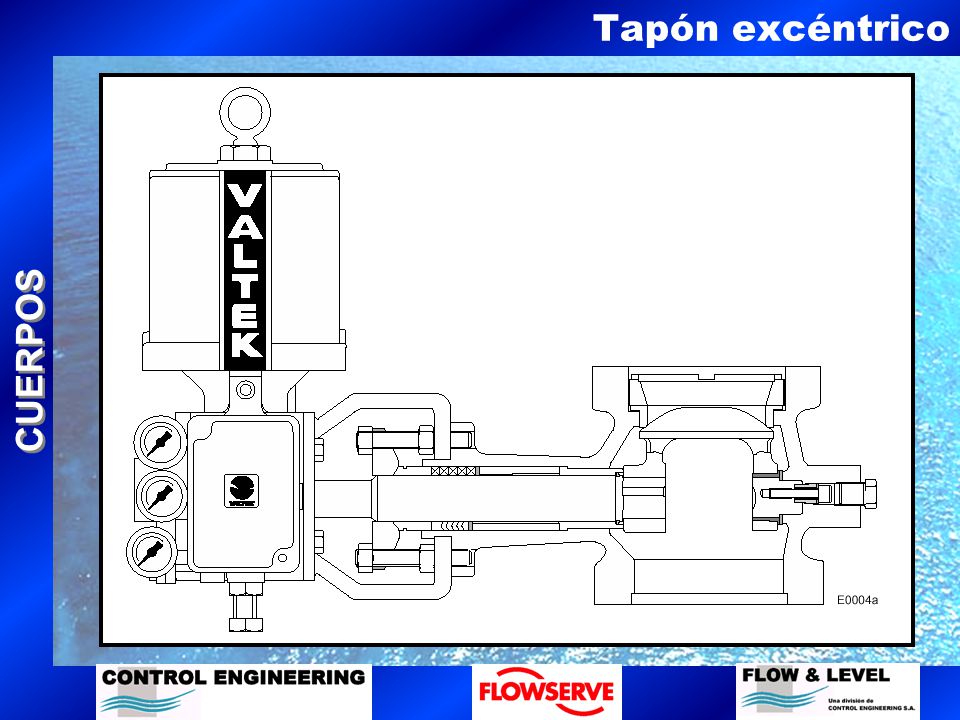

28 CUERPOS Tapón excéntrico

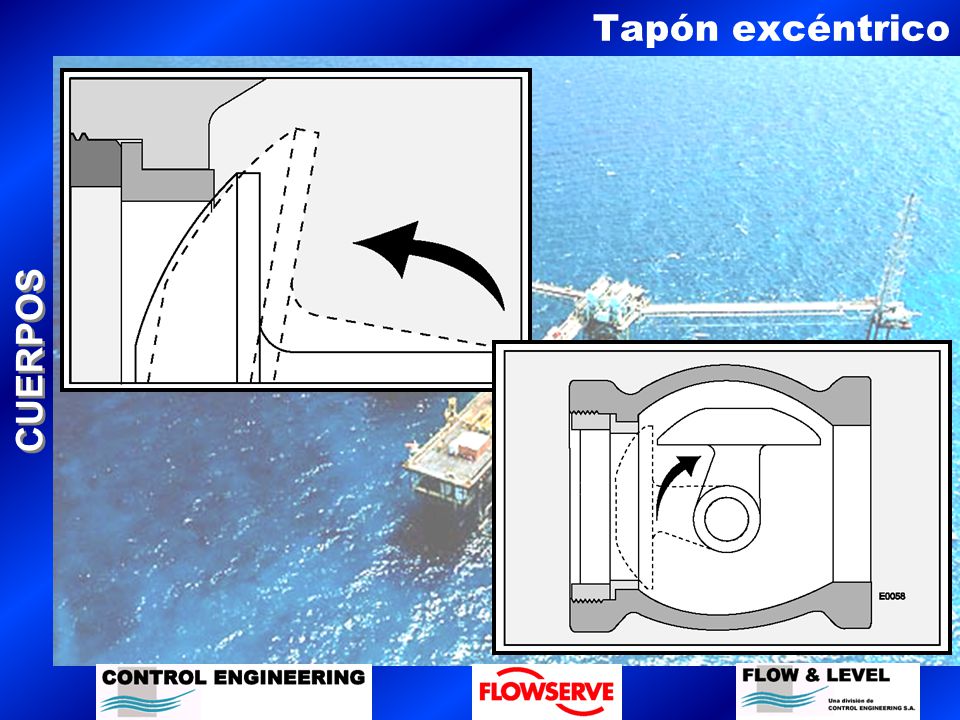

29 CUERPOS Tapón excéntrico

30 CUERPOS Tapón excéntrico VENTAJAS  Buen cierre  Alta capacidad de flujo (C v )  Amplia rangeabilidad (160:1)  Opera bien en productos con contenido de fibras o muy viscosos  Excelente para vapor saturado  Disponible en puertos reducidos DESVENTAJAS  Chocan con caídas de presión menores que las válvulas de globo  No es posible obtener sello Clase V

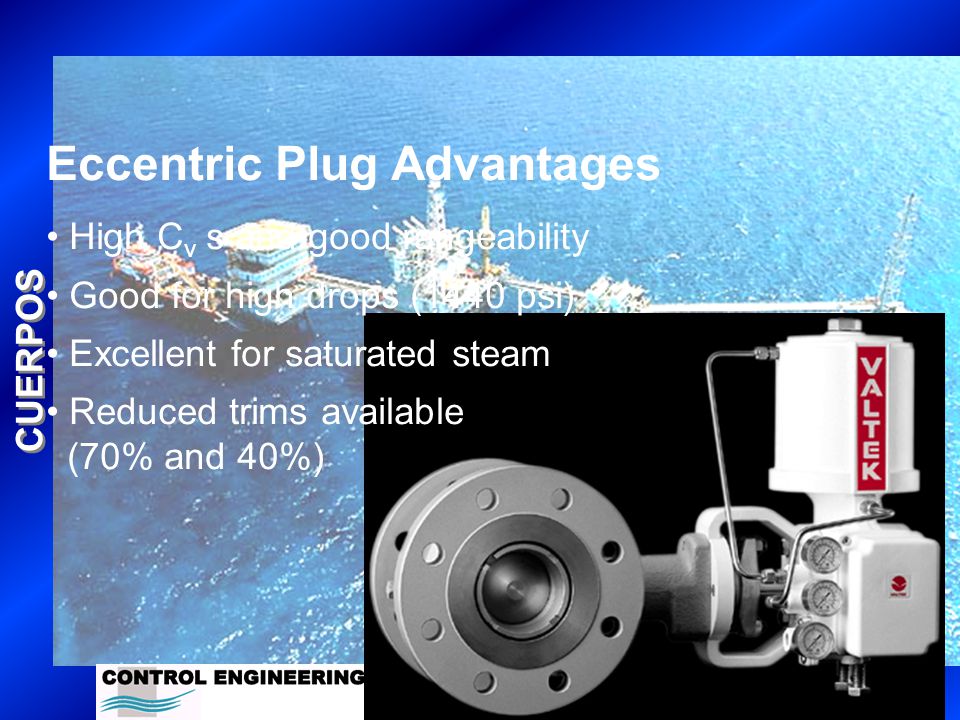

31 CUERPOS Eccentric Plug Advantages High C v s and good rangeability Good for high drops (1440 psi) Excellent for saturated steam Reduced trims available (70% and 40%)

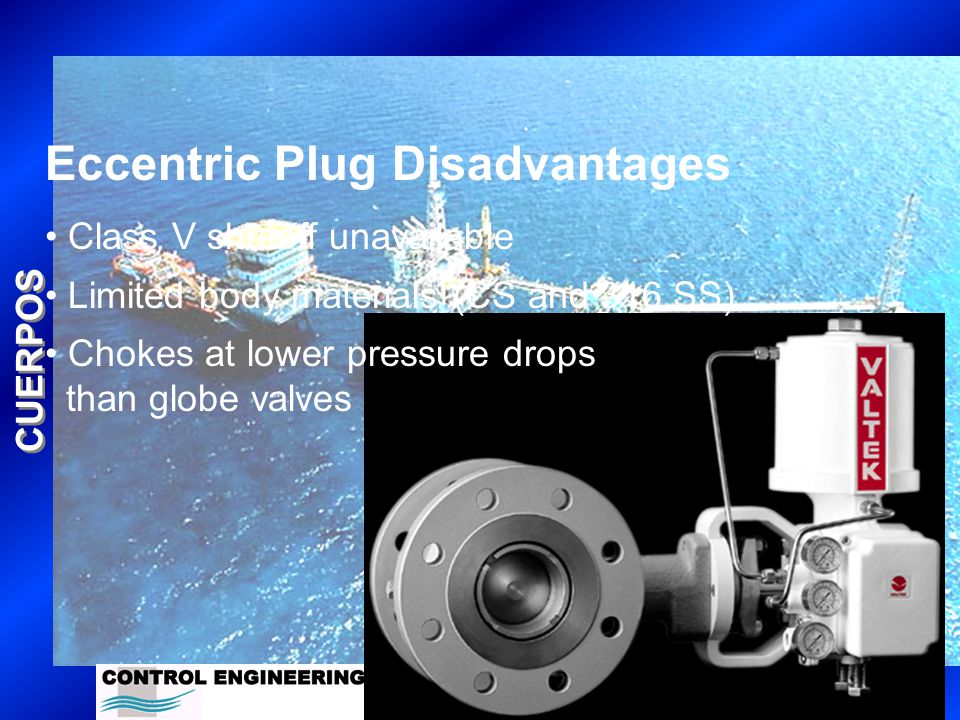

32 CUERPOS Eccentric Plug Disadvantages Class V shutoff unavailable Limited body materials (CS and 316 SS) Chokes at lower pressure drops than globe valves

33 CUERPOS How good is your style selection expertise?

34 CUERPOS Example 1 Water @ 100 o F P 1 = 480 psia P 2 = 450 psia Air-to-open, fail-closed 10-inch sch. 40 pipe Flow = 9100 gpm Throttling Max.  P = 50 psi Which valve style would you select?

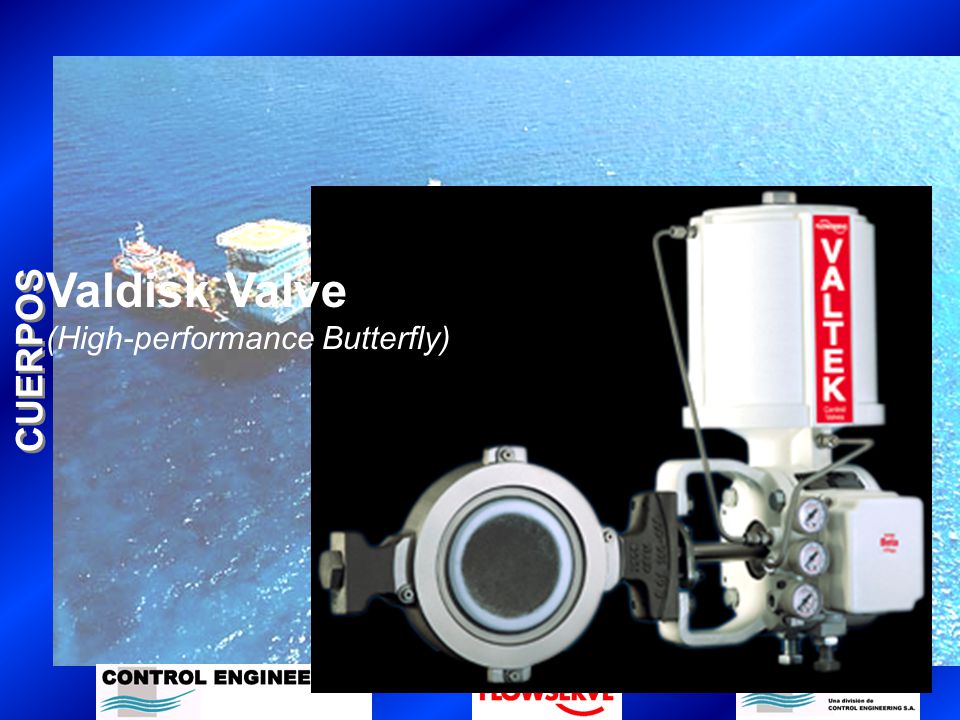

35 CUERPOS Valdisk Valve (High-performance Butterfly)

36 CUERPOS Example 2 Water @ 100 o F P 1 = 800 psia P 2 = 350 psia Air-to-open, fail-open 2-inch sch. 40 pipe Flow = 250 gpm Throttling Max.  P = 785 psi Which valve style would you select?

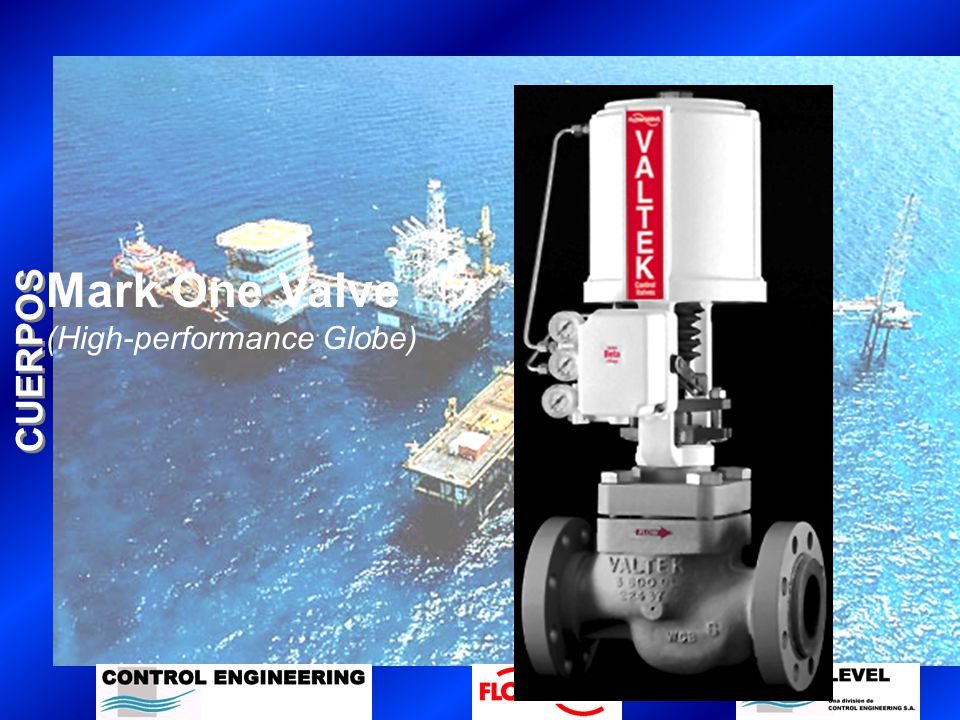

37 CUERPOS Mark One Valve (High-performance Globe)

38 CUERPOS Example 3 4 - 6% brown stock @ 200 o F P 1 = 60 psia P 2 = 48 psia Air-to-open, fail-closed 8-inch sch. 40 pipe Flow = 5000 gpm Throttling, 316 SS body Max.  P = 45 psi Line size valve Which valve style would you select?

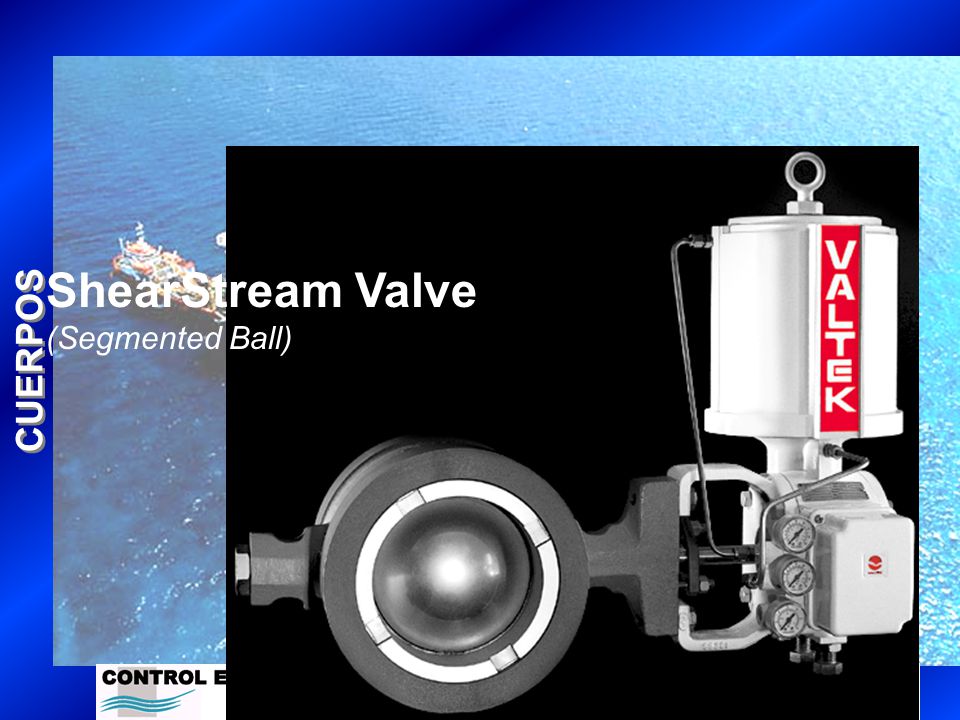

39 CUERPOS ShearStream Valve (Segmented Ball)

40 CUERPOS Example 4 Steam @ 500 o F P 1 = 760 psia P 2 = 245 psia Air-to-close, fail-open 6-inch sch. 40 pipe Flow = 100,000 lb/hr Throttling, 316 SS body Max.  P = 745 psi SPL = 106 dBA w/o insulation Which valve style would you select?

41 CUERPOS MegaStream Valve (One-stage with insulation factor)

42 CUERPOS Example 5 Natural gas @ 200 o F P 1 = 80 psia P 2 = 75 psia Air-to-open, fail-closed 8-inch sch. 40 pipe Flow = 1,100,000 scfh Throttling, carbon steel body Max.  P = 80 psi Min. valve size is 1 size < line size Which valve style would you select?

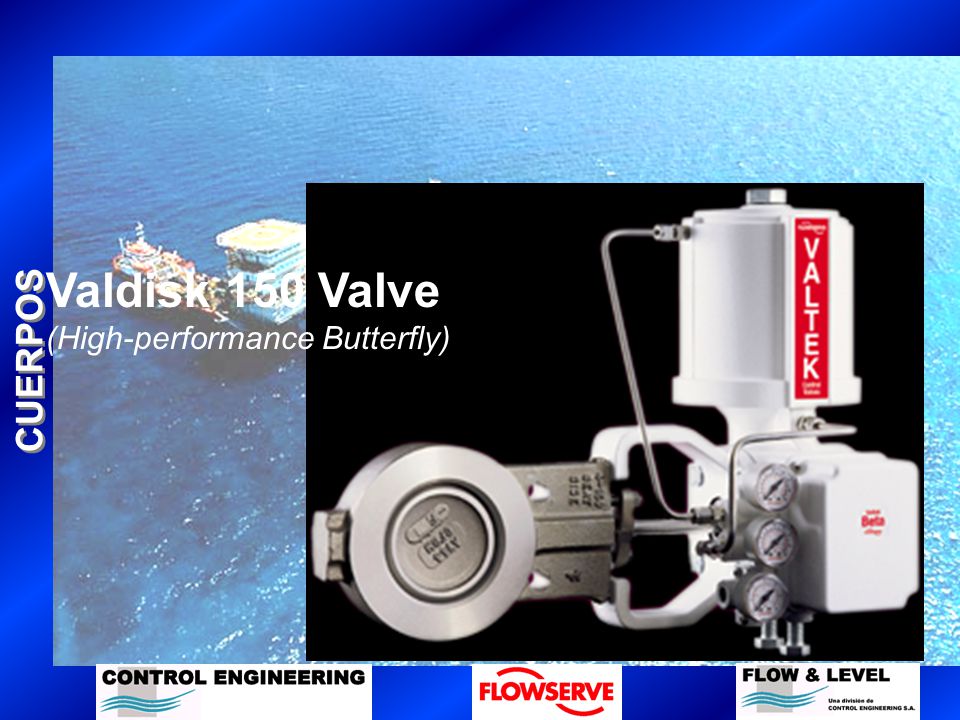

43 CUERPOS Valdisk 150 Valve (High-performance Butterfly)

44 CUERPOS Example 6 Water @ 100 o F P 1 = 450 psia P 2 = 90 psia Air-to-open, fail-closed 4-inch sch. 40 pipe Flow = 600 gpm Throttling, carbon steel body Max.  P = 80 psi Sigma required = 1.15 to 1.25 Which valve style would you select?

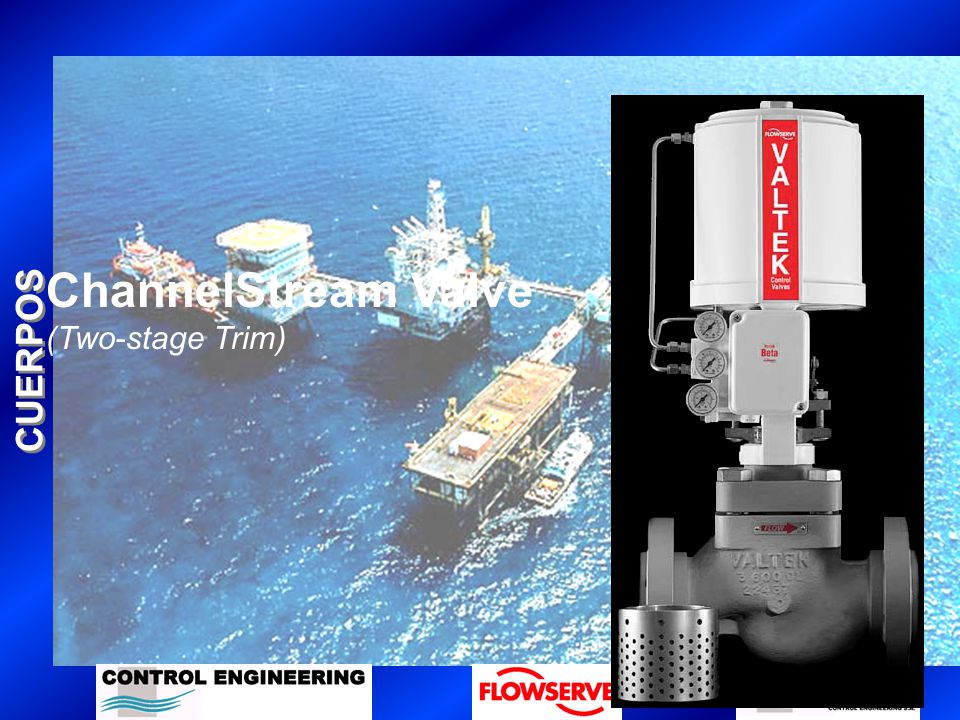

45 CUERPOS ChannelStream Valve (Two-stage Trim)

46 CUERPOS Example 7 Saturated steam @ 450 o F P 1 = 225 psia P 2 = 200 psia Air-to-open, fail-closed 8-inch sch. 40 pipe Flow = 50,000 lb/hr Throttling, 316 SS body Max.  P = 210 psi Line size valve Which valve style would you select?

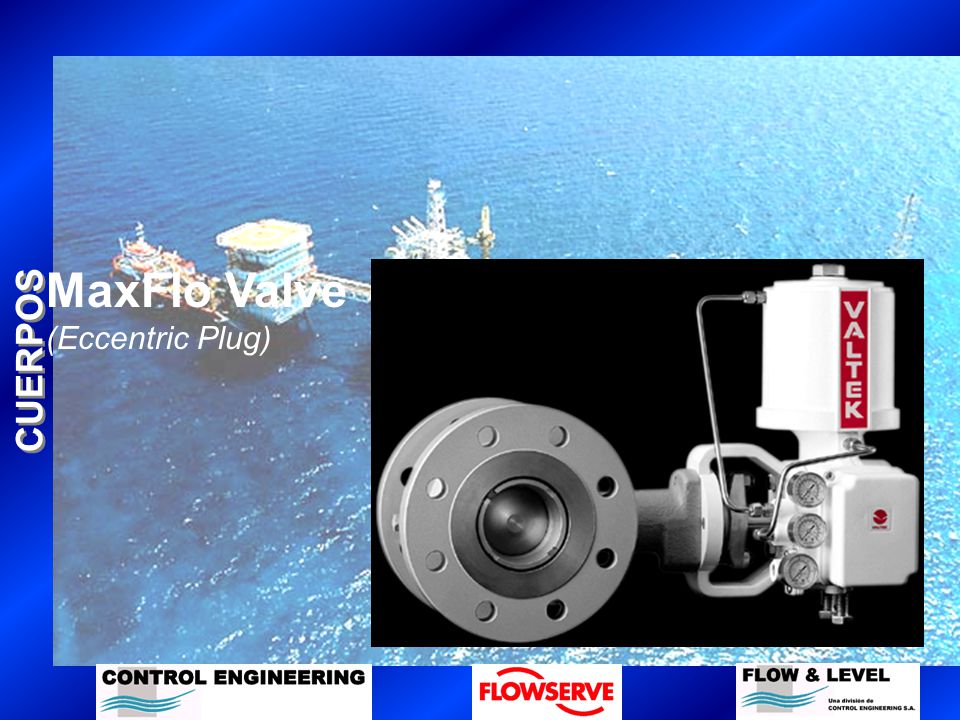

47 CUERPOS MaxFlo Valve (Eccentric Plug)

48 CUERPOS Example 8 Saturated steam @ 450 o F P 1 = 225 psia P 2 = 200 psia Air-to-open, fail-closed 8-inch sch. 40 pipe Flow = 50,000 lb/hr Throttling, 316 SS body Max.  P = 210 psi C v required is very small Which valve style would you select?

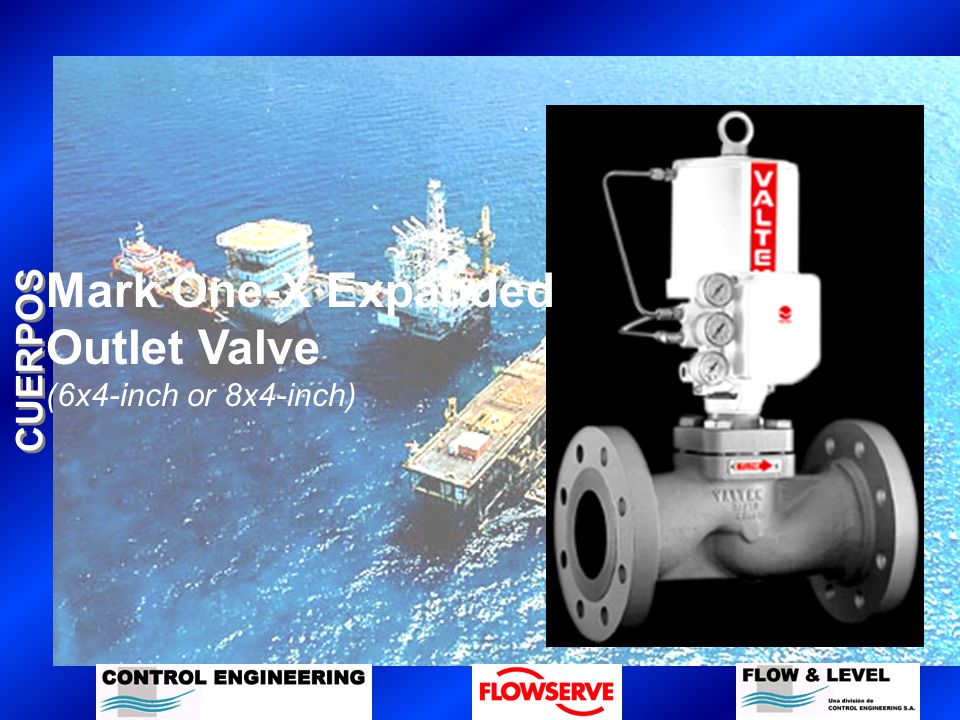

49 CUERPOS Mark One-X Expanded Outlet Valve (6x4-inch or 8x4-inch)

50 CUERPOS Don’t Forget MaxFlo, Valdisk 150, and Mark One-X valves can be applied to many valve applications

51 CUERPOS So, “Which control valve style is best?” The choice is yours!
