1 LABORATORIO APARATOS DE MEDIDA

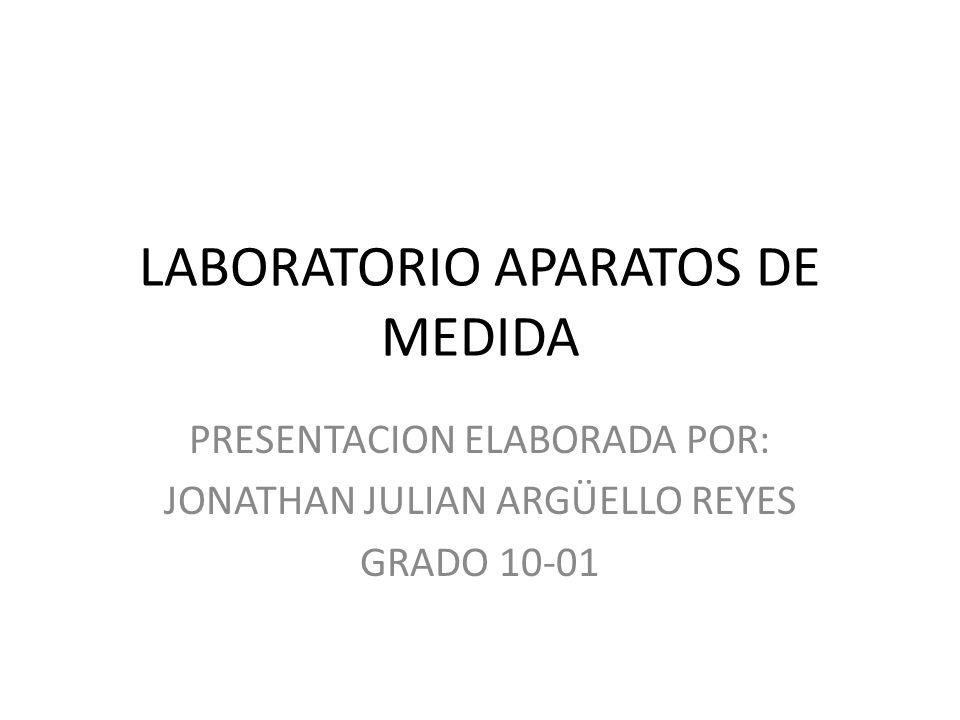

PRESENTACION ELABORADA POR: JONATHAN JULIAN ARGÜELLO REYES GRADO 10-01

2 ESFERÓMETRO

3 ESFERÓMETRO ESCRIBIR EL CONCEPTO
esferómetro es un dispositivo utilizado en ingeniería mecánica para obtener la medición precisa de la radio de un círculo. Es una herramienta de medición única, ya que pueden medir con precisión las superficies curvas. La herramienta fue diseñada originalmente para dar a los ópticos de la capacidad de medir la curvatura de las lentes de cristal sin tener que depender de costosos equipos de interferometría.

4

5

6

7 ESFERÓMETRO ESCRIBIR COMO SE LEE EN EL ESFERÓMETRO
La lectura se realiza empleando la teoría del nonius, de forma que sobre la regla fija se observa el número de divisiones que quedan antes del 0 de la regla móvil. Se observa después cual de la divisiones del nonius se acerca más a una de la divisiones de la regla fija, obteniéndose de esta forma la fracción decimal que hay que añadir a la longitud previamente leída.

8

9 TORNILLO MICROMETRICO
ESCRIBIR EL CONCEPTO Uno de los instrumentos que se utiliza con mayor frecuencia en la industria para medir el espesor de objetos pequeños, metalmecánica es el micrómetro. El concepto de medir un objeto utilizando una rosca de tornillo se remonta a la era de James Watt. durante el siglo pasado se logró que el micrómetro diera lecturas de pulgadas.

10

11

12 TORNILLO MICROMÉTRICO

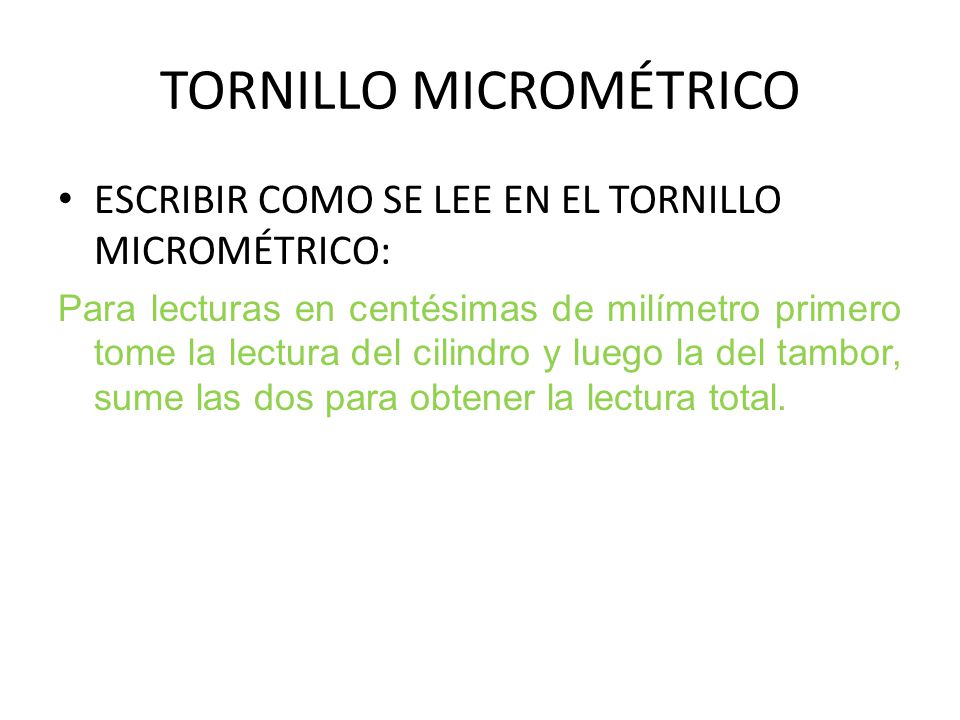

ESCRIBIR COMO SE LEE EN EL TORNILLO MICROMÉTRICO: Para lecturas en centésimas de milímetro primero tome la lectura del cilindro y luego la del tambor, sume las dos para obtener la lectura total.

13

14 NONIO O VERNIER ESCRIBIR EL CONCEPTO
El nonio (nonius) o vernier es la pieza móvil de un calibre o de otro instrumento de medición. Esta pieza consta de una regla graduada que hace de escala secundaria y que permite medir con más precisión de lo que a simple vista podríamos observar en una cinta métrica o una regla graduada simple.

15

16

17

18 NONIO O VERNIER ESCRIBIR QUE TIPO DE MEDIDAS SE PUEDEN REALIZAR ”.
EL DIAMETRO INTERNO EL DIAMETRO EXTERNO LA PROFUNDIDAD

19

20

21 NONIO O VERNIER ESCRIBIR COMO SE LEE EN EL NONIO O VERNIER

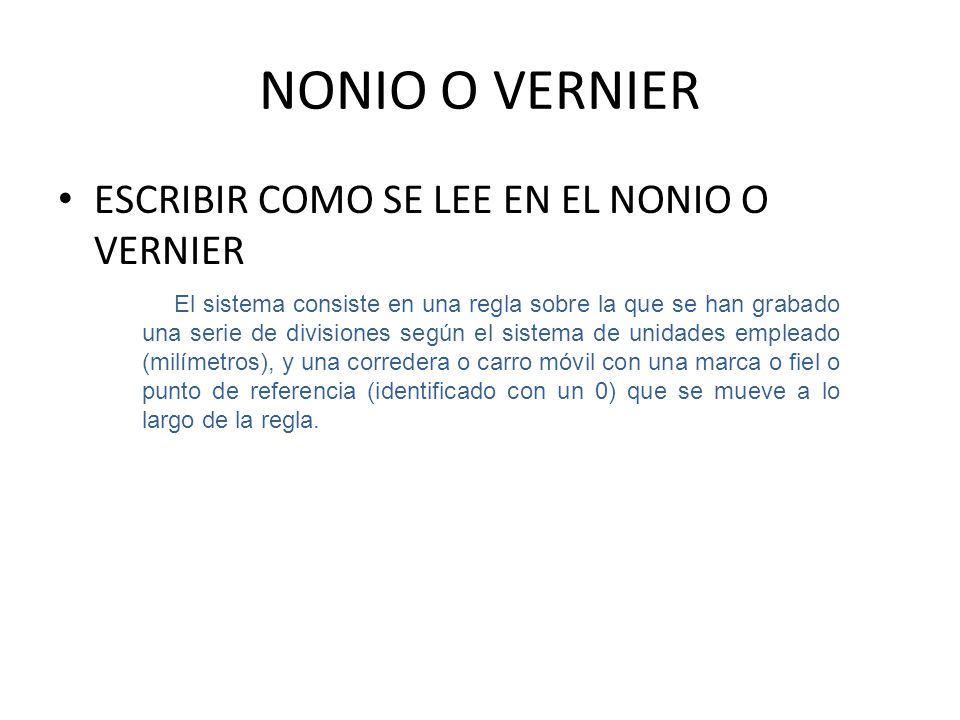

    El sistema consiste en una regla sobre la que se han grabado una serie de divisiones según el sistema de unidades empleado (milímetros), y una corredera o carro móvil con una marca o fiel o punto de referencia (identificado con un 0) que se mueve a lo largo de la regla.

22

23 BALANZA ESCRIBIR EL CONCEPTO
La balanza : Es una palanca de primer género de brazos iguales que mediante el establecimiento de una situación de equilibrio entre los pesos de dos cuerpos permite medir masas. Al igual que una romana, o una báscula, es un instrumento de medición que permite medir la masa de un objeto.

24

25

26

27 BALANZA ESCRIBIR COMO SE LEE EN LABALANZA

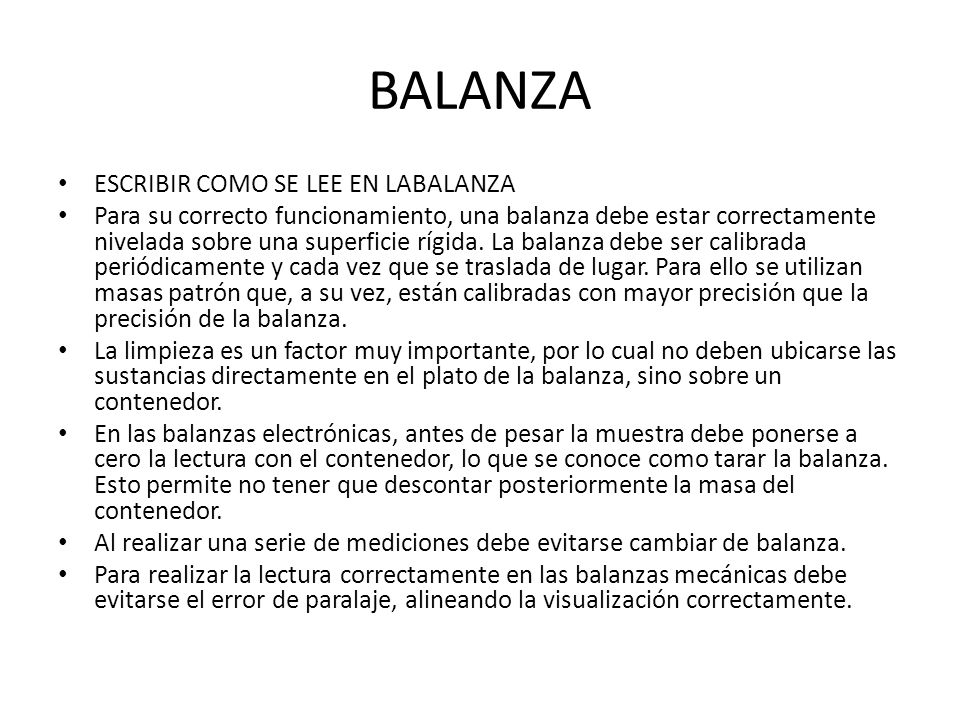

Para su correcto funcionamiento, una balanza debe estar correctamente nivelada sobre una superficie rígida. La balanza debe ser calibrada periódicamente y cada vez que se traslada de lugar. Para ello se utilizan masas patrón que, a su vez, están calibradas con mayor precisión que la precisión de la balanza. La limpieza es un factor muy importante, por lo cual no deben ubicarse las sustancias directamente en el plato de la balanza, sino sobre un contenedor. En las balanzas electrónicas, antes de pesar la muestra debe ponerse a cero la lectura con el contenedor, lo que se conoce como tarar la balanza. Esto permite no tener que descontar posteriormente la masa del contenedor. Al realizar una serie de mediciones debe evitarse cambiar de balanza. Para realizar la lectura correctamente en las balanzas mecánicas debe evitarse el error de paralaje, alineando la visualización correctamente.

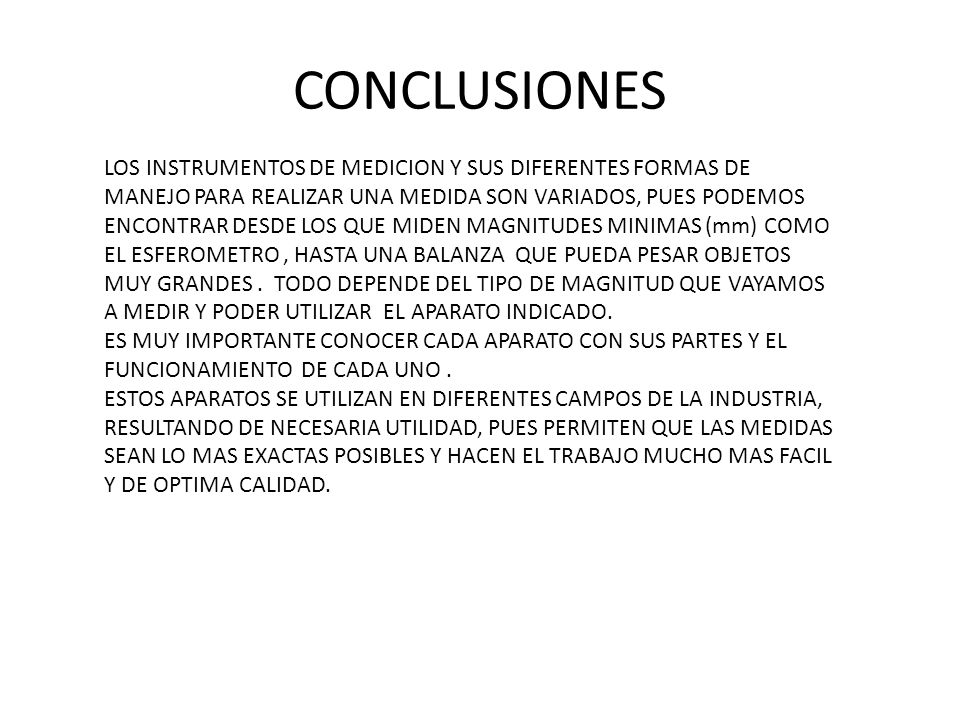

28 CONCLUSIONES LOS INSTRUMENTOS DE MEDICION Y SUS DIFERENTES FORMAS DE MANEJO PARA REALIZAR UNA MEDIDA SON VARIADOS, PUES PODEMOS ENCONTRAR DESDE LOS QUE MIDEN MAGNITUDES MINIMAS (mm) COMO EL ESFEROMETRO , HASTA UNA BALANZA QUE PUEDA PESAR OBJETOS MUY GRANDES . TODO DEPENDE DEL TIPO DE MAGNITUD QUE VAYAMOS A MEDIR Y PODER UTILIZAR EL APARATO INDICADO. ES MUY IMPORTANTE CONOCER CADA APARATO CON SUS PARTES Y EL FUNCIONAMIENTO DE CADA UNO . ESTOS APARATOS SE UTILIZAN EN DIFERENTES CAMPOS DE LA INDUSTRIA, RESULTANDO DE NECESARIA UTILIDAD, PUES PERMITEN QUE LAS MEDIDAS SEAN LO MAS EXACTAS POSIBLES Y HACEN EL TRABAJO MUCHO MAS FACIL Y DE OPTIMA CALIDAD.
